1 Utveckling av bredbandstekniker Arbetsgruppen för utvecklandet av bredbandet

2 Innehåll 1. Fast bredband Kopparkabeltekniker Kabelmodem Fiber till hemmet 2. Trådlöst bredband 3. Slutsatser Omnitele Ltd

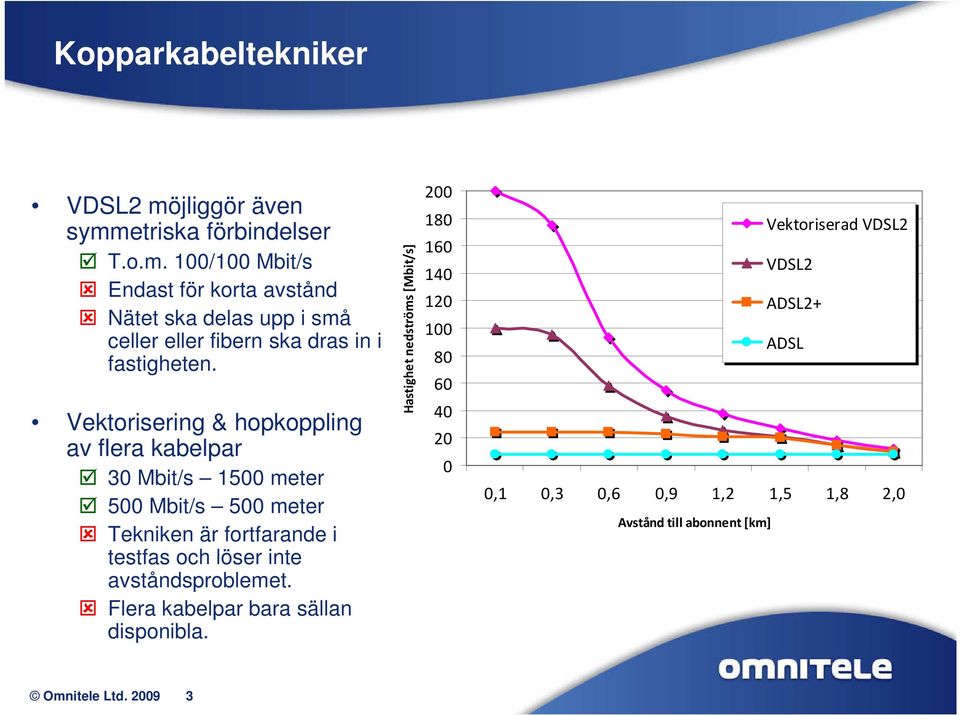

3 Kopparkabeltekniker VDSL2 möjliggör även symmetriska förbindelser T.o.m. 100/100 Mbit/s Endast för korta avstånd Nätet ska delas upp i små celler eller fibern ska dras in i fastigheten. Vektorisering & hopkoppling av flera kabelpar 30 Mbit/s 1500 meter 500 Mbit/s 500 meter Tekniken är fortfarande i testfas och löser inte avståndsproblemet. Flera kabelpar bara sällan disponibla. Hastighet nedströms [Mbit/s] Vektoriserad VDSL2 VDSL2 ADSL2+ ADSL 0,1 0,3 0,6 0,9 1,2 1,5 1,8 2,0 Avstånd till abonnent [km] Omnitele Ltd

4 Kabelmodem Relativt lätt att uppnå 100 Mbit/s för nedströmmen Frekvensområdet MHz Dålig kapacitet för uppströmmen Frekvensområdet 5 65 MHz 5 10 Mbit/s Cellstorkleken ska minskas avsevärt Tillgängligt bara i områden med befintligt kabel-tv-nät Nya accessnät byggs med fiber Fiber till fastigheten + koaxialkabel i husnätet en tänkbar lösning i städer Omnitele Ltd

5 Fiber till hemmet: PON passivt optiskt nät OLT = Optical Line Termination ONT = Optical Network Termination ONU = Optical Network Unit ODN = Optical Distribution Network OLT OLT OLT Delningsförhållande Räckvidd Garanterad kapacitet för användaren (Mbit/s) 1:32 20 km 80/ 40 1:64 15 km 40 / 20 1:128 1 km 20 / 10 GPON Nedströms 2,5 1490nm Uppströms 1,2 1310nm Passiv splitter FTTC FTTH FTTH FTTB FTTB ONU 10GPON: Kapacitet 10/10 Gbit/s WDM-PON: 32x100 Mbit/s 32 x 1 Gbit/s Garanterad & symmetrisk ONT Områden med enfamiljshus Små och medelstora företag ONT ONU ONU Flerbostadshus Kontorshus Omnitele Ltd

6 Fiber till hemmet: Aktivt Ethernet CPE = Customer Premise equipment ONU = Optical Network Unit ODN = Optical Distribution Network Aggregeringsswitch Accessswitch Max 20km Obegränsad kapacitet i stället för 100/100 Mbit/s som är typisk idag. FTTH FTTH FTTB FTTB Egen fiberkabel till varje abonnent. Interna nät i flerbostadshus i innerstäderna blir flaskhalsar. CPE Områden med enfamiljshus Små och medelstora företag CPE ONU ONU Flerbostadshus Kontorshus Omnitele Ltd

7 Fiber till hemmet: Sammanfattning Bäst kapacitet och säkrast för framtiden Både aktivt Ethernet och PON relevanta lösningar Nästan obegränsad räckvidd Nu km I framtiden t.o.m. 100 km Euro/hushåll Fiber till hemmet; teoretiskt optimal cellstorlek Telestation Fiber Helhetskostnader Nätets struktur bör utformas i mycket större helheter än i nät med DSL-teknik Cellstorlek (antal hushåll/cell) Dyrt att bygga på glesbygden men inte dyrare än andra fasta nät Omnitele Ltd

8 Innehåll 1. Fast bredband 2. Trådlöst bredband Delad kapacitet flera datahastigheter HSPA LTE Long term evolution Övriga radiotekniker 3. Slutsatser Omnitele Ltd

9 Delad kapacitet flera datahastigheter Datahastighet för luftgränssnitt eller högsta rådatahastighet Alla överförda data är inte nyttolast utan en del går till felkorrigering Teoretisk maximihastighet för användaren Rådatahastighet med felkorrigering avräknad Största möjliga nyttolast med bara en användare i cellen Genomsnittlig hastighet för användaren Datahastighet som användaren typiskt uppnår med tanke på övrig abonnenttrafik i cellen och radioförbindelsens egenskaper Den verkliga hastigheten påverkas starkt av antalet användare oc typ av datatrafik Omnitele Ltd

10 HSPA HSPA gör så småningom verklighet av mobilt bredband I framtiden: Effektivare modulation 2 bärvågor för en förbindelse Flerantennteknik HSDPA 12,8 Mbit/s 2,5 3,5 Mbit/s Teoretisk maxhastighet för användaren (Mbit/s) Standard-UMTS 0,384 0,2 0,38 HSDPA Kategori 5/6 3,6 1 2 HSDPA Kategori 8 7,2 2 2,5 HSDPA Kategori 10 12,8 2,5 3,5 Fördröjning med HSDPA Effektiv modulation 19,3 Mbit/s 2,5 3,5 Mbit/s ms Genomsnittlig hastighet för användaren (Mbit/s) 2 bärvågor Flerantennteknik samtidigt 40 Mbit/s 5-7 Mbit/s 84 Mbit/s 6 8 Mbit/s Teoretisk maxhastighet för användaren Genomsnittlig hastighet för användaren Fördröjning 30 ms Omnitele Ltd

11 LTE Long term evolution Frekvensbredd 1,4 20 MHz Frekvensområde MHz Teknik med fyra antenner (4x4 MIMO) Integrering av fyra antenner i mobil utrustning en utmaning Relevant i samband med fast yttre antenn Teoretisk maxhastighet för användaren (Mbit/s) LTE 5 MHz 2x2 MIMO 36,7 4-6 LTE 5 MHz 4x4 MIMO 73, LTE 20 MHz 2x2 MIMO 149, Genomsnittlig hastighet för användaren (Mbit/s) LTE 20 MHz 4x4 MIMO Fördröjning 20 ms Omnitele Ltd

12 Radiotekniker med 2 km:s avstånd till abonnent Mest relevant för gledbygden: LTE på 900 MHz Signalen överförs bättre än exempelvis på 1800 MHz Utvecklingen hämmas av bristen på låga frekvenser Radioteknikerna når inte upp till samma nivå som fast bredband Typ av datatrafik spelar stor roll Exempel med normal webbtrafik på 4 Gb/mån: Tillgänglig Teknik HSPA 5 MHz (R6) HSPA+ 5 MHz (R7) HSPA+ 5 MHz (R8) LTE 20 MHz LTE 10 MHz Frekvensbredd 900 MHz 900 MHz 900 MHz 1800 MHz 900 MHz Beskrivning Teoretisk maxhastighet Mbit/s Hastighet för en användare 2 km Anvärdarhastighet i nätet Mbit/s Nuvarande de facto-hspa R förbindelseko der, 64QAM R7 + MIMO Baseline LTE Baseline LTE 7,2 19,3 42,2 149,8 73,7 4,9 6,3 9,4 15,6 23,8 3,8 4,9 7,3 12,1 18,5 Omnitele Ltd

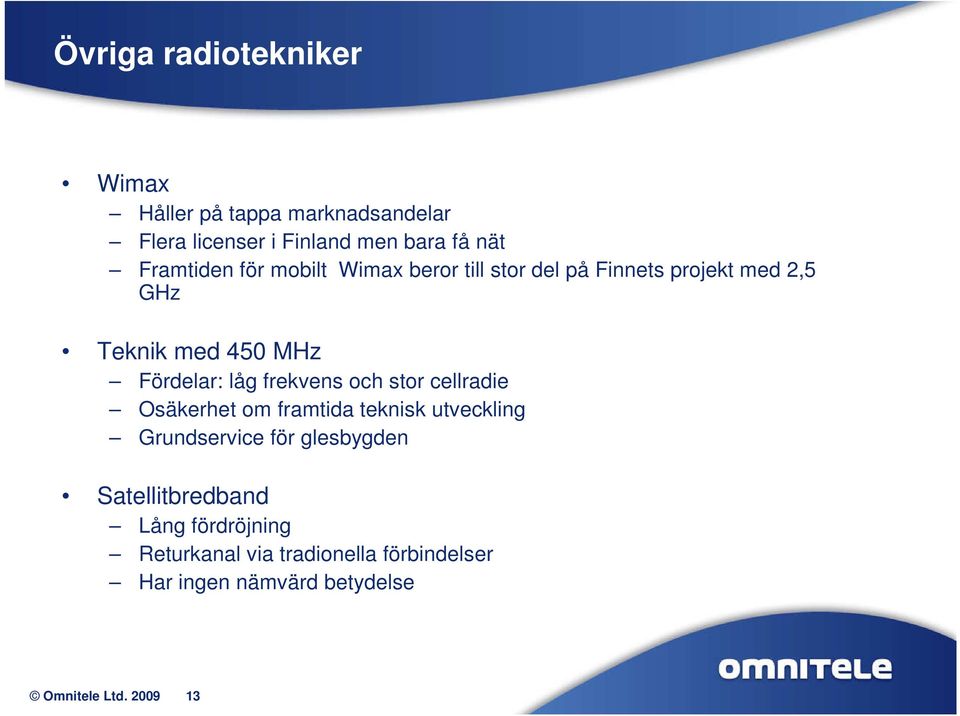

13 Övriga radiotekniker Wimax Håller på tappa marknadsandelar Flera licenser i Finland men bara få nät Framtiden för mobilt Wimax beror till stor del på Finnets projekt med 2,5 GHz Teknik med 450 MHz Fördelar: låg frekvens och stor cellradie Osäkerhet om framtida teknisk utveckling Grundservice för glesbygden Satellitbredband Lång fördröjning Returkanal via tradionella förbindelser Har ingen nämvärd betydelse Omnitele Ltd

14 Innehåll 1. Fast bredband 2. Trådlöst bredband 3. Slutsatser Omnitele Ltd

15 Slutsatser Tekniker med kopparkabel och kabel-tv utveckas vidare Fibern ska dras allt närmare abonnenter Befintliga nät tillåter ofta inte den mest avancerade tekniken Fiber till hemmet erbjuder en tekniskt säker lösning Dyrt att bygga, särskilt på gledbygden Inte lönsamt att hålla sig till nuvarande strukturer vid planering av nät Mobilt bredband ökar i popularitet Rörelsefrihet en stor fördel Snabb teknisk utveckling Utvecklingsstigen 3G-HSPA- LTE förväntas fortsätta i täten Kräver allt mer radioresurser Huvudfokus på nedströmmen Mobilt bredband förmår inte att ersätta fast förbindelse vid krävande tjänster Omnitele Ltd
