1 Tck! Du hr köpt en v mrkndens bäst utombordsmotorer. Du hr gjort en säker investering i båtglädje. Din utombordre hr tillverkts v Mercury Mrine, världslednde inom mrin teknik och utombordrtillverkning sedn All dess år v erfrenhet hr ägnts åt målet tt producer de bäst kvlitetsproduktern. Mercury Mrine hr rykte om sig tt vr lednde vd gäller kvlitetskontroll, kvlitet, hållbrhet och prestnd, och företget är lednde vd gäller uppföljning v sin produkter. Vi ber er vänligen tt nog läs denn instruktionsbok innn motorn ts i bruk. Instruktionsboken hr frmställts för tt bli till hjälp vid körning, säker nvändning och skötsel v utombordren. Smtlig medrbetre vid Mercury Mrine hr bidrgit med sin expertis för tt bygg Din utombordre, och ll önskr Dig mång år v trivsmm och säkr båtturer. Vi tckr Dig igen för tt Du litr på Mercury Mrine. Bestämmelser för vgsrening enligt EPA Utombordre såld v Mercury Mrine i USA är godkänd v "United Sttes Environmentl Protection Agency" (EPA) och är i överensstämmelse med gällnde miljölgr för ny utombordre. Denn certifiering är beroende v tt viss inställningr görs enligt fbrikens stndrd. Av dett skäl måste fbrikens procedurer för service följs strikt och, där så är prktiskt, återställs till konstruktionens ursprungligen vsedd inställningr. Underhåll, byte eller reprtion v nordningr och system för vgsrening får utförs på vlfri mrin verkstd eller v nnn lämplig person. Motorer hr märkts med en informtionsdekl om utsläppskontroll som permnent bevis på EPAcertifiering.! VARNING! Avgsutsläppen från denn produkt innehåller kemiklier som enligt delstten Klifornien orskr cncer, fosterskdor eller ndr skdor på reproduktionssystemet. Grntimeddelnde Produkten du hr köpt leverers med en begränsd grnti från Mercury Mrine, grntivillkoren nges i Grntiinformtion i denn hndbok. Grntideklrtionen innehåller en beskrivning v vd grntin täcker, vd som inte täcks, hur länge grntin gäller, hur mn bäst erhåller grntitäckning, viktig friskrivningsklusuler och skdebegränsningr och nnn relterd informtion. Läs igenom denn viktig informtion. All beskrivningr och specifiktioner som förekommer vr ktuell då instruktionsboken godkändes och gick i tryck. Mercury Mrine, vrs policy är tt ständigt förbättr sin produkter, förbehåller sig rätten tt när som helst upphör med viss modeller, tt ändr specifiktioner, design, procedurmetoder utn föregående meddelnde eller åtgnde. Mercury Mrine, Fond du Lc, Wisconsin, USA. Litho i USA. 2010, Mercury Mrine Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Pro Mx, OptiMx, Sport- Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Zero Effort, M med Wves-logotyp, Mercury med Wves-logotyp och SmrtCrft-logotypen är ll registrerde vrumärken som tillhör Brunswick Corportion. Mercury Product Protection-logotypen är ett registrert servicemärke som tillhör Brunswick Corportion. Mercury Premier Service Mercury utvärderr sin återförsäljres servicenivå och delr ut högst klssificeringen "Mercury Premier" till dem som visr tt de ger exceptionell service. Att förtjän klssificeringen Mercury Premier Service innebär tt en återförsäljre: 2012 Mercury Mrine 135/150/175/ Pro XS OptiMx 90-8M swe i

2 uppnår ett högt CSI-betyg (Customer Stisfction Index) för grntiservice under 12 månder. hr ll nödvändig serviceverktyg, testutrustning, mnuler och reservdelsböcker. minst en nställd är certifierd eller ingenjörstekniker. ger ll Mercury Mrine-kunder service i tid. erbjuder utökde servicetider och service hos kunden, när det är lämpligt. nvänder, visr och lgerför tillräckligt stort lger med äkt Mercury Precision-reservdelr. hr en ren och snygg butik med välorgniserde verktyg och servicelittertur. Försäkrn om överensstämmelse för OptiMx - för fritidsbåtr med jetmotor med krven i direktivet 94/25/EG med ändringr och tillägg i direktivet 2003/44/EG Nmnet på motortillverkren: Mercury Mrine Adress: W6250 Pioneer Rod P.O. Box 1939 Std: Fond du Lc, WI Postnummer: Lnd: USA Nmnet på den uktoriserde representnten: Brunswick Mrine in EMEA Inc. Adress: Prc Industriel de Petit-Rechin Std: Verviers Postnummer: 4800 Lnd: Belgien Nmnet på nmält orgn för bedömning v vgsutsläpp: Det Norske Verits AS Adress: Veritsveien 1 Std: Hovik Postnummer: 1322 Lnd: Norge ID-nummer: 0575 Nmnet på nmält orgn för bedömning v bullerutsläpp: Det Norske Verits AS Adress: Veritsveien 1 Std: Hovik Postnummer: 1322 Lnd: Norge ID-nummer: 0575 Modul som nvänds för överensstämmelsebedömning v vgsutsläpp: Modul som nvänds för överensstämmelsebedömning v bullerutsläpp: B+C B+D B+E B+F G H A A G H Övrig gemensmm direktiv som gäller: Direktivet om mskinsäkerhet 98/37/EC; Elektromgnetiskt överensstämmelsedirektiv 2004/108/EC Beskrivning v motorer och viktig krv Motortyp Bränsletyp Förbränningscykel Utombordsmotor Bensin 2-tktre ii swe

3 Identifiering v motorer som täcks v denn försäkrn om överensstämmelse Nmnet på motorfmiljen 1,5 liters OptiMx 75, 80, 90, 115, 125 hk Unikt motoridentifieringsnummer: Först serienummer 1B EC-modul H- certifiktnummer RCD-H-2 2,5 liters OptiMx 135, 150, 175 hk 1B RCD-H-2 3,0 liters OptiMx 200, 225 hk 1B RCD-H-2 Viktig krv Stndrder Övrig normgivnde dokument/ metoder Teknisk fil Ange mer detljert (* = obligtorisk stndrd) Bilg 1.B - vgsutsläpp B.1 Motoridentifiktion B.2 Krv gällnde vgsutsläpp * * EN ISO 8 8-1:1996 B.3 Hållbrhet B.4 Ägrens hndbok ISO 8665: 1995 Bilg 1.C - buller C.1 Bulleremissionsnivåer * EN ISO C.2 Ägrhndbok Ägrhndboken Denn försäkrn om överensstämmelse är utfärdd på tillverkrens egn nsvr. Jg förklrr å motortillverkrens vägnr tt motorern som nges i det föregående uppfyller ll tillämplig krv på specificert sätt. Nmn/funktion: Mrk D. Schwbero, President, Mercury Outbord Dtum och utfärdndeplts: 24 juli 2008 Fond du Lc, Wisconsin, USA swe iii

4 iv swe

5 GARANTIINFORMATION Grntiregistrering... 1 Grntiöverlåtelse... 1 Överlåtelse v Mercury Product Protection (utökd servicetäckning) Pln (USA och Knd)... 1 Begränsd grnti för utombordre årig begränsd grnti mot korrosion... 3 Grntins täckning och undntg... 5 Begränsd grnti gör vgsrening ENL. U.S. EPA... 6 Komponenter i utsläppskontrollsystemet... 6 Begränsd grnti gällnde utsläpp i Klifornien... 7 Cliforni Air Resources Bord förklring på ditt Cliforni Emission Control Wrrnty Sttement... 8 Stjärndekl för utsläppscertifiering... 9 Allmän informtion Förrens nsvr Innn du börjr nvänd din utombordre Båtens hästkrftseffekt Körning v båten med hög frt och hög effekt Vl v propeller Utombordre med fjärreglge Meddelnde ngående fjärrstyrning Nödstoppsbrytre Att skydd människor i vttnet Säkerhetsmeddelnde för pssgerre Pontonbåtr och båtr med däck Körning över vågor och kölvtten Kollision med undervttenshinder Avgser Att välj tillbehör till utombordren Förslg för säker båtnvändning Anteckning v serienummer Specifiktioner Komponentidentifiering Trnsport Trilertrnsport v båt/utombordre swe v

6 Bränsle och olj Bränslerekommendtioner Oljerekommendtion 135/150/175 (stndrd) modeller Oljerekommendtion Pro XS modeller Bränsletillstser Bränslekrv Undvik bränsleflödningsstrypning Krv för bränsleslng med låg genomträngning EPA krv på tryckstt bärbr bränsletnkr Krv på bränsledoseringsventil (FDV) Mercury Mrines tryckstt bärbr bränsletnk Påfyllning v seprt oljetnk Påfyllning v motormonterd reservoroljetnk Påfyllning v bränsletnk Funktioner och reglge Fjärreglgefunktioner Vrningssystem Power Trim och Power Tilt system Drift Kontrollist före strt Körning vid minusgrder Körning i sltvtten eller förorent vtten Användning på hög höjder Inställning v trimvinkel medn motorn går på tomgång Inkörningsrutin Strt v motorn Växling Stnn motorn vi swe

7 Underhåll Skötsel v utombordren Bestämmelser för vgsrening enligt EPA Inspektions och underhållsschem Spol kylsystemet Avlägsn och instller övre motorkåp Rengöringsvård för motorkåpn Borttgning och instlltion v svänghjulskåp Bränslesystem Fästen för styrlänkstg Byte v säkring Korrosionskontrollnod Btteriinspektion Btteriinformtion Propellerbyte Inspektion och utbyte v tändstift Kompressorns luftintgsfilter Inspektion v genertorrem Smörjnipplr Kontroller Power Trim oljn Smörjning v växelhus Utombordre under vtten Förvring Förberedelser för uppställning Skydd v invändig motorkomponenter Skydd v yttre utombordskomponenter Växelhus Plcering v utombordre för uppställning Btteriförvring Felsökning Strtmotorn drr inte runt motorn Motorn strtr inte Motorn går ojämnt Prestndförlust Btteriet håller inte lddningen SERVICEHJÄLP FÖR ÄGAREN Lokl reprtionsservice Service i ndr områden än där du bor Frågor ngående reservdelr och tillbehör Servicehjälp Mercury Mrines servicekontor swe vii

8 INSTALLATION AV UTOMBORDARE Viktig informtion Båtens hästkrftseffekt Skydd vid strt i växel Att välj tillbehör till utombordren Bränslesystem Instlltionsspecifiktioner Lyft utombordren Styrkbel Kbel drgen på styrbordsidn Fästen för styrlänkstg Fstställ rekommenderd monteringshöjd för utombordren Borrning v monteringshålen för utombordren Fstsättning v utombordren på kterspegeln Elsystem, slngr och reglgekblr Växel och gskbel Ihopsättning v den främre klämmn Oljeinsprutningsinställning Montering v propeller Trimm in tppen UNDERHÅLLSJOURNAL Underhållslogg viii swe

9 Grntiregistrering USA OCH KANADA GARANTIINFORMATION För tt täcks v grntin, måste produkten vr registrerd hos Mercury Mrine. Vid köptillfället sk återförsäljren fyll i grntiregistreringen och genst skick den till Mercury Mrine vi MercNET, e-post eller post. Vid mottgndet v grntiregistreringen, bokför Mercury Mrine den. Du bör erhåll en kopi v grntiregistreringen från din återförsäljre. OBS! Mercury Mrine och ndr återförsäljre måste upprätthåll listor över mrin produkter som hr sålts inom USA, om säkerhetsåterkllningsmeddelnde under Federl Sfety Act erfordrs. Du kn när som helst ändr dress, även när du lämnr in en reklmtion, genom tt ring Mercury Mrine eller skick ett brev eller fx med ditt nmn, gml dressen, ny dressen och motorns serienummer till Mercury Mrines vdelning för grntiregistrering. Återförsäljren kn också behndl denn informtionsändring. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fx UTANFÖR USA OCH KANADA Kontkt distributören i lndet där du bor, eller närmste Mrine Power servicekontor, ngående produkter som hr inhndlts utnför USA och Knd. Grntiöverlåtelse USA OCH KANADA Den begränsde grntin kn överlåts till en efterföljnde köpre, men br för den återstående tiden v den begränsde grntin Dett gäller inte för produkter som nvänds för kommersiell ändmål. Skick eller fx en kopi v köpebrevet eller köpevtlet, den ny ägrens nmn, dress och motorns serienummer till Mercury Mrines grntiregistreringsvdelning, för tt överlåt grntin till efterföljnde ägre. I USA och Knd skicks dett till: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fx Mercury Mrine registrerr den ny ägrens informtion under behndlingen v grntiöverlåtelsen. Det är ing kostnder förknippde med denn service. UTANFÖR USA OCH KANADA Kontkt distributören i lndet där du bor, eller närmste Mrine Power servicekontor, ngående produkter som hr inhndlts utnför USA och Knd. Överlåtelse v Mercury Product Protection (utökd servicetäckning) Pln (USA och Knd) Återstående grntitid för produktskyddsplnen går tt överlåt till näst köpre v motorn inom trettio (30) dgr från försäljningsdtumet. Avtl som inte överlåtits inom trettio (30) dgr från efterföljnde inköp gäller inte längre och produkten täcks inte längre v villkoren i vtlet. swe 1

10 GARANTIINFORMATION För tt överlåt plnen till näst ägre sk du kontkt Mercury Product Protection eller en uktoriserd återförsäljre för tt få ett formulär om överlåtelsebegärn. Skick ett kvitto/fktur, ett ifyllt formulär om överlåtelsebegärn till Mercury Product Protection och en check till Mercury Mrine på beloppet $50,00 (per motor) för tt täck överlåtelsevgiften. Plntäckningen går inte tt överlåt från en produkt till en nnn eller för tillämpningr som inte kvlificerde. Plnern för certifierd förägd motor går inte tt överlåt. Om du behöver hjälp ber vi dig kontkt Mercury Product Protection Deprtment på från 7:30 till 16:30 CST, måndg-fredg eller vi e-post på Begränsd grnti för utombordre USA, KANADA, EUROPA, MELLANÖSTERN, AFRIKA OCH OBEROENDE STATERS SAMVÄLDE GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt dess ny produkter är fri från defekter i mteril och utförnde under den period som beskrivs nedn. TÄCKNINGSTID: Denn begränsde grnti gäller i tre (3) år från det dtum produkten först såldes v en återförsäljre till en fritidsbåtsnvändre eller det dtum då produkten först togs i bruk, vilket som än inträffr först. Kommersiell nvändre v dess produkter erhåller grntitäckning i ett (1) år från det dtum produkten först såldes v en återförsäljre eller ett (1) år från det dtum då produkten först togs i bruk, vilket som än inträffr först. Med kommersiellt bruk vses rbete eller nnn inkomstbringnde verksmhet med produkten under grntitiden, även om produkten endst nvänds spordiskt för sådn ändmål. Reprtion eller utbyte v delr, eller serviceutförnde under grntiperioden förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grnti som inte ännu gått ut kn överförs från en fritidsbåtsägre till en efterföljnde fritidsbåtsägre vid korrekt omregistrering v produkten. Grnti som ännu inte gått ut kn inte överförs vre sig till eller från en kund som nvänder motorpketet för kommersiellt bruk. Grntitäckningen kn uppsägs för beggnd konfiskerd produkt eller produkt köpt på uktion, från en skrotningsfirm eller från ett försäkringsbolg. VILLKOR SOM MÅSTE UPPFYLLAS FÖR ATT GARANTIN SKA GÄLLA: Grntiskyddet är br tillgängligt för detljkunder som inhndlr produkten från en återförsäljre som är uktoriserd v Mercury Mrine tt distribuer produkten i det lnd där försäljningen skett, och endst efter den specificerde "Inspektion före leverns" är vslutd och dokumenterd. Grntin börjr gäll när den uktoriserde återförsäljren genomfört korrekt produktregistrering. Oriktig informtion vid grntiregistreringen vd gäller produktens nvändning för fritidsbruk, eller efterföljnde ändring v nvändning från fritidsbruk till kommersiell ändmål (utom om produkten är korrekt omregistrerd) ger Mercury Mrine rätt tt efter eget gottfinnnde upphäv grntin. Rutinunderhåll som beskrivs i drift- och underhållshndboken måste utförs i rätt tid för tt grntin skll fortsätt tt gäll. Mercury Mrine förbehåller sig rätten tt gör grntitäckningen beroende v bevis på ordentligt underhåll. VAD MERCURY KOMMER ATT GÖRA: Mercurys end skyldighet enligt denn grnti är, efter vårt gottfinnnde, begränsd till reprtion v en defekt del, byte v sådn del eller delr mot ny eller v Mercury Mrine godkänd, renoverde delr, eller tt återbetl inköpskostnden för Mercury-produkten. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. HUR GARANTITÄCKNING ERHÅLLS: Kunden måste förse Mercury med en rimlig reprtionsmöjlighet och rimlig åtkomst v produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn leverer produkten till en sådn återförsäljre, måste ett skriftligt meddelnde komm Mercury tillhnd. Vi nordnr då inspektion och eventuell reprtioner som täcks v grntin. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/eller restid. Om den tillhndhålln servicen inte täcks v denn grnti sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder i smbnd med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. Ett registrert ägrbevis måste viss upp för återförsäljren då grntiservice efterfrågs för tt erhåll grntitäckning. 2 swe

11 GARANTIINFORMATION GARANTIN TÄCKER EJ FÖLJANDE: Denn begränsde grnti täcker inte rutinunderhåll, trimning, justeringr, normlt slitge, skd orskd v missbruk, onorml nvändning, nvändning v propeller eller utväxlingsförhållnde som inte tillåter motorn tt körs inom det rekommenderde fullgsvrvtlsområdet (se drift- och underhållshndboken), drift v produkten på sätt som strider mot vd som rekommenders i vsnittet om körning/driftperiod i drift- och underhållshndboken, vnvård, olyck, nedsänkning i vtten, felktig instlltion (korrekt instlltionsspecifiktioner och metoder beskrivs i produktens monteringsnvisningr), felktig service, nvändning v tillbehör eller del som inte tillverkts eller sålts v oss, jetpumpens impellrr och instser, körning med bränsle, olj eller smörjmedel som är olämplig för nvändning med produkten (se drift- och underhållshndboken), ändringr eller vlägsnnde v delr, eller vtten som kommit in i motorn genom bränsleintget, luftintget eller vgssystemet, eller skd på produkten på grund v otillräckligt med kylvtten orskt v tt kylsystemet blockerts v främmnde föremål, körning v motorn när den inte befinner sig vtten, lltför hög montering v motorn på kterspegeln eller körning v båten med motorn uttrimmd lltför långt. Användning v produkten för tävlingr eller nnn tävlingsbetond ktivitet, eller körning med en lägre enhet v tävlingstyp vid något tillfälle, även v en tidigre ägre till produkten, gör grntin ogiltig. Kostnder som rör upphlning, sjösättning, bogsering, förvring, telefonsmtl, hyr, olägenhet, slipvgifter, försäkringsskydd, morteringr, förlord tid och/eller inkomst, eller nnn typ v indirekt skdor, täcks inte v denn grnti. Kostnder förknippde med vlägsnnde och/eller utbyte v båtskott eller mteril orskde v båtens konstruktion för tt komm åt produkten täcks inte heller v denn grnti. Ingen fysisk eller juridisk person, inklusive Mercury Mrines uktoriserde återförsäljre, hr fått tillstånd v Mercury Mrine tt gör någon försäkrn, intygnde eller grnti beträffnde produkten, nnt än de som ingår i denn begränsde grnti, och om sådn görs, skll de inte vr juridiskt bindnde för Mercury Mrine. För ytterligre informtion om vilk händelser och omständigheter som täcks v grntin, och vilk som inte gör det, se vsnittet Grntitäckning i drift- och underhållshndboken, som utgör en referensdel i denn grnti. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR: IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN HÄNDELSE DE ANTYDDA GARANTIERNA INTE KAN BESTRIDAS, ÄR DE BEGRÄNSADE I VARAKTIGHET TILL TIDEN FÖR DEN UTTRYCKTA GARANTIN. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. 3-årig begränsd grnti mot korrosion GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt vrje ny Mercury, Mriner, Mercury Rcing, Sport Jet, M 2 Jet Drive, Trcker by Mercury Mrine Outbord, Mercury MerCruiser Inbord or Sterndrive Engine (Produkten) kommer inte tt bli funktionsoduglig som ett direkt resultt v korrosion under den tidsperiod som beskrivs nedn. TÄCKNINGSTID: Denn begränsde korrosionsgrnti gäller i 3 (tre) år från först försäljningsdtum, eller från först nvändningsdgen, beroende på vilket som inträffr först. Reprtion eller utbyte v delr, eller serviceutförnde under denn period förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grnti som fortfrnde gäller kn överförs till följnde (icke-kommersiell nvändning) köpre genom korrekt återregistrering v produkten. swe 3

12 GARANTIINFORMATION FÖRHÅLLANDEN SOM MÅSTE UPPFYLLAS FÖR ATT GARANTIN SKA GÄLLA: Grntitäckning är endst tillgänglig för kunder som hndlr hos en återförsäljre som är uktoriserd v Mercury Mrine för distribution v produkten i det lnd där försäljningen inträffde, och därefter endst när den v Mercury Mrine specificerde inspektionsproceduren före leverns hr genomförts och dokumenterts. Grntin börjr gäll när den uktoriserde återförsäljren genomfört korrekt produktregistrering. Korrosionförebyggnde nordningr som lists i Drifts- och underhållshndboken måste nvänds på båten, och rutinmässigt underhåll som beskrivs i Drifts- och underhållshndboken måste utförs tidsenligt (inklusive, utn begränsning, utbyte v offernoder, nvändning v rekommenderde smörjmedel och förbättring v repor) för tt bibehåll grntitäckningen. Mercury Mrine förbehåller sig rätten tt gör grntitäckningen beroende v bevis på ordentligt underhåll. VAD MERCURY KOMMER ATT GÖRA Mercurys end nsvr under denn grnti är, efter vårt vl, begränst till reprtion v korroderd del, utbyte v sådn del eller delr med en ny del, eller v Mercury Mrine certifierde återtillverkde delr, eller ersättning v inköpspriset v en Mercury-produkt. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. HUR GARANTITÄCKNING ERHÅLLS: Kunden måste förse Mercury med en rimlig reprtionsmöjlighet och rimlig åtkomst v produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn leverer produkten till en sådn återförsäljre, måste ett skriftligt meddelnde komm Mercury tillhnd. Vi nordnr då inspektion och grntitäckt reprtioner. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/eller restid. Om den tillhndhålln servicen inte täcks v denn grnti, sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder som ssociers med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. Ett registrert ägrbevis måste viss upp för återförsäljren då grntiservice efterfrågs för tt erhåll grntitäckning. GARANTIN TÄCKER EJ FÖLJANDE: Denn begränsde grnti täcker inte korrosion v elsystemet; korrosion som orskts v skd, korrosion som endst orskr kosmetisk skdor, vnvård eller felktig service; korrosion v tillbehör, instrument, styrsystem, korrosion v fbriksinstllerd jet drive-enhet; skd som orskts v mrin växtlighet; produkt som sålts med en begränsd produktgrnti som gäller mindre än ett år; reservdelr (delr som köpts v kunden); produkter som nvänts för yrkesbruk. Yrkesbruk definiers som rbets- eller nställningsrelterd nvändning v produkten, eller någon nvändning som inbringr inkomst, under någon del v grntiperioden, även om produkten endst iblnd nvänds i sådnt syfte. Korrosionsskd som orskts v läckström (elnslutningr på lnd, närliggnde båtr, metll under vtten) täcks inte v korrosionsgrntin och sk förebyggs med ett korrosionsskyddsystem, så som Mercury precisionsdelr eller Quicksilver MerCthode-system och/eller glvnisk isoltor. Korrosionsskd som orskts v felktig påstrykning v kopprbserde rötskyddsfärger täcks inte heller v den begränsde grntin. Om rötskydd erfordrs, rekommenders Tri-Butyl-Tin-Adipte (TBTA)-bserd rötskyddsfärg på utombordre och MerCruiser-båttillämpningr. I de områden där TBTA-bserde färger är förbjudn enligt lg, kn kopprbserde fäger nvänds på skrov och kterspegel. Applicer inte färg på utombordren eller en MerCruiser-produkt. Dessutom måste försiktighet ikttgs för tt undvik elektrisk förbindelse melln den grntitäckt produkten och färgen. För MerCruiser-produkter sk ett omålt vstånd på minst 38 mm (1.5 in.) lämns runt kterspegelenheten. Se Drifts- och underhållshndboken för ytterligre informtion. För ytterligre informtion om vilk händelser och omständigheter som täcks v grntin, och vilk som inte gör det, se vsnittet Grntitäckning i Drifts- och underhållshndboken, som utgör en referensdel i denn grnti. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR: IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN MÅN DE INTE KAN BESTRIDAS, ÄR IMPLICITA GARANTIER TIDSBEGRÄNSADE TILL ATT GÄLLA DEN UTTRYCKLIGA GARANTINS PERIOD UT. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. 4 swe

13 GARANTIINFORMATION Grntins täckning och undntg Syftet med dett vsnitt är tt undnröj någr v de vnligre förekommnde missförstånd som gäller grntins omfttning. Följnde informtion förklrr viss typer v tjänster som inte täcks v grntin. De bestämmelser som nges nedn hr inkluderts med hänvisning till den begränsde 3-årsgrntin mot korrosionsproblem, den interntionell begränsde grntin för utombordre smt den begränsde grntin för utombordre i USA och Knd. Kom ihåg tt grntin täcker reprtioner som är nödvändig inom grntiperioden på grund v defekter i mteril och tillverkning. Monteringsfel, olyckor, normlt slitge och ett ntl ndr fktorer som påverkr produkten täcks ej. Grntin är begränsd till defekter i mteril eller tillverkning, men endst när försäljning till konsument sker i ett lnd för vilken distribution uktoriserts v oss. Kontkt den uktoriserde återförsäljren om du hr frågor om grntins omfttning. De svrr gärn på frågor. GENERELLA UNDANTAG FRÅN GARANTIN 1. Mindre justeringr och fininställningr; inklusive kontroll, rengöring eller justering v tändstift, tändningskomponenter, förgsrinställningr, filter, remmr, reglge och kontroll v smörjning som gjorts vid norml service. 2. Fbriksinstllerde jetggregt - Specifik delr som undnts från grntin är: Jetggregtets impeller nd jetggregtets insts som skdts v stötr eller slitge och vttenskdde drivxellger till följd v fel underhåll. 3. Skdor som orskts v försummelse, bristnde underhåll, olyck, onorml körning eller felktig instlltion eller service. 4. Kostnder i smbnd med upphlning, sjösättning, bogsering, vlägsnnde och/eller utbyte v båtens skiljeväggr eller mteril som blir nödvändig för tt komm åt produkten på grund v båtens utformning, ll relterde trnsportkostnder och/eller restid, etc. Rimlig åtkomst måste ges till produkten för grntiservice. Kunden måste leverer produkten till en uktoriserd återförsäljre. 5. Ytterligre service som begärs v kunden, utöver vd som är nödvändigt för tt uppfyll grntiskyddet. 6. Arbete som utförs v nnn än uktoriserd återförsäljre knske täcks under följnde omständigheter: När rbetet utförs i nödfllssitutioner (d.v.s. tt det inte finns någr uktoriserde återförsäljre i området som kn utför det rbete som krävs eller inte hr nläggning för upphlning, etc. och godkännnde hr givits från fbrik tt utför rbetet på denn nläggning). 7. All ersättning för tillfällig skdor och/eller följdskdor (kostnder för förvring, telefon eller hyr v vrje slg, olägenhet eller tidsspilln eller utebliven inkomst) är ägrens skyldighet. 8. Användning v ndr delr än Mercury Precision eller Quicksilver delr när grntireprtioner görs. 9. Olj, smörjmedel eller vätskor som byts till följd v normlt underhåll är kundens nsvr, om inte förlust eller förorening v dess orskts v produktfel som skulle omftts v grntin. 10. Deltgnde i eller förberedelser för tävlingr eller nnn tävlingsbserd ktivitet eller körning med undre växelhus v tävlingstyp. 11. Motorbuller tyder inte nödvändigtvis på llvrlig motorproblem. Om dignos indikerr llvrlig intern motorproblem som skulle kunn orsk hveri sk problemet som ger upphov till bullret åtgärds under grntin. 12. Skdor på undre växelhus och/eller propeller som orskts v stöt mot undervttensföremål nses vr ett riskmoment på sjön. 13. Vtten som tränger in i motorn genom bränsleintg, luftintg eller vgssystem eller sänkning under vttenytn. 14. Fel på delr på grund v brist på kylvtten, genom tt motorn strts när den inte är i vtten, främmnde mteril som sätter igen inloppshål, tt motorn monterts för högt eller uttrimmts för långt. 15. Användning v bränsle och smörjmedel som inte är lämplig för nvändning tillsmmns med eller på produkten. Se vsnittet Underhåll. swe 5

14 GARANTIINFORMATION 16. Vår begränsde grnti gäller ej för skdor på vår produkter som orskts v montering eller nvändning v delr och tillbehör som inte tillverkts eller sålts v oss. Fel, som inte är förbundn med nvändning v delrn eller tillbehören i fråg, täcks v grntin om de i övrigt uppfyller villkoren för den begränsde grntin för produkten i fråg. Begränsd grnti gör vgsrening ENL. U.S. EPA I enlighet med krven enligt 40 CFR Prt 1045, Subprt B, ger Mercury Mrine en grnti på 5 år eller 175 driftstimmr för motorkörning, beroende på vilket som inträffr först, till detljkunden, tt motorn utformts, tillverkts och utrustts så tt den vid försäljningstillfället uppfyller gällnde bestämmelser under Section 213 v Clen Air Act (USA) och tt motorn är fri från defekter i mteril och tillverkning som gör tt motorn inte uppfyller gällnde bestämmelser. Denn utsläppsrelterde grnti täcker ll komponenter som lists i Komponenter i utsläppskontrollsystemet. Komponenter i utsläppskontrollsystemet EPA:s och Kliforniens utsläppsrelterde grnti täcker ll komponenter i följnde list: KOMPONENTER I UTSLÄPPSKONTROLLSYSTEMET: 1. Bränslemätrsystemet. Förgsre och invändig delr (och/eller tryckregultor- eller bränsleinsprutningssystem) b. Anrikningssystem kllstrt c. Insugningsventiler 2. Luftinsugningssystem. Insugningsgrenrör b. Turbolddr- och kompressorsystem (där tillämpligt) 3. Tändningssystem. Tändstift b. Mgnetiskt eller elektroniskt tändningssystem c. Höj/sänk tändningssystemet d. Tändspole och/eller styrmodul e. Tändstiftskblr 4. Smörjsystem (4-tktsmotorer exkluders). Oljepump och intern delr b. Oljeinsprutre c. Oljemätre 5. Avgssystem. Avgsgrenrör b. Avgsventiler 6. Olik föremål som nvänds i ovnstående system. Slngr, klämmor, kopplingr, rör, tätnde pckningr eller nordningr, och fästbeslg b. Remskivor, remmr och mellnhjul c. Vkuum-, tempertur-, bck- och tidskänslig ventiler och brytre d. Elektronisk reglge Denn utsläppsrelterde grnti täcker inte komponenter vrs defekter skulle ök en motors utsläpp v någon reglerd förorening. 6 swe

15 GARANTIINFORMATION Begränsd grnti gällnde utsläpp i Klifornien The Cliforni Air Resources Bord hr utfärdt utsläppsföreskrifter för utombordsmotorer. Föreskriftern gäller för ll utombordsmotorer såld till detljhndelskonsumenter i Klifornien och som tillverkdes för modellåret 2001 och senre. För tt uppfyll dess föreskrifter lämnr Mercury Mrine denn begränsde grnti för utsläppskontrollsystemen (se utsläppskontrollsystemets komponenter som uppräkns i Komponenter i utsläppskontrollsystemet) och grnterr vidre tt utombordsmotorn hr konstruerts, byggts och utrustts för tt uppfyll ll gällnde föreskrifter som ntgits v Cliforni Air Resources Bord i enlighet med dess behörighet i kp. 1 och 2, del 5, vd. 26 i Helth nd Sfety Code. För informtion beträffnde den begränsde grntin för komponenter hos utombordsmotorn som inte är utsläppsrelterde, se den begränsde grntin för din utombordre. GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt komponentern i vgssystemet (se listn med komponenter i Komponenter i utsläppskontrollsystemet) i ders ny utombordre från modellår 2001 (och senre) försåld v återförsäljre i Klifornien till detljhndelskunder bostt i Klifornien, är fri från sådn defekter i mteril och utförnde, som orskr fel hos en grnterd del, är identisk i ll väsentlig vseenden med den del som beskrivits i nsökn från Mercury Mrine för certifiering från Cliforni Air Resources Bord, för den tidsperioden och enligt nednstående ngivn villkor. Kostnden för tt dignostiser ett grntifel täcks v grntin (om reklmtionen godkänns). Skd på ndr motorkomponenter orskde v fel på en grnterd del, reprers också under grntin. TÄCKNINGSTID: Denn begränsde grnti gäller för komponenter i utsläppskontrollsystemet hos ny, modellår 2001 (och senre) utombordre, försåld till detljhndelskunder i Klifornien i fyr (4) år ntingen från det dtum då produkten först såldes eller då den först togs i bruk, vilket som än inträffr först, eller 250 timmrs ckumulerd motordrift (fstställt v motortimmätren (extrutr.)). Utsläppsrelterde delr som tändstift och filter som finns med i listn över grnterde delr grnters endst frm till det intervll då utbyte först krävs. Se Utsläppskontrollsystemets komponenter och underhållsschem. Reprtion eller utbyte v delr, eller serviceutförnde under grntiperioden förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grntitid som inte gått ut kn överförs till en efterföljnde köpre. (Se nvisningr om överföring v grnti). HUR GARANTITÄCKNING ERHÅLLS: Kunden måste ge Mercury en rimlig möjlighet till reprtion och rimlig tillgång till produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn lämn in produkten hos en uktoriserd återförsäljre meddels Mercury Mrine, som sedn kommer tt rrnger inspektion och eventuell grntitäckt reprtion. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/ eller restid. Om den tillhndhålln servicen inte täcks v denn grnti sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder i smbnd med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. VAD MERCURY KOMMER ATT GÖRA: Mercurys end nsvr under denn grnti är, efter vårt vl, begränst till reprtion v felktig del, utbyte v sådn del eller delr med en ny eller v Mercury Mrine certifierde återtillverkde delr, eller ersättning v inköpspriset v en Mercury-produkt. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. GARANTIN TÄCKER EJ FÖLJANDE: Denn begränsde grnti täcker inte rutinunderhåll, motortrimningr, justeringr, normlt slitge, skd orskd v vårdslöshet, onorml nvändning, körning med propeller eller utväxling som inte gör det möjligt för motorn tt körs vid sitt rekommenderde fullgsvrvtl (se Allmän informtion - Specifiktioner), drift v produkten på ett sätt som inte stämmer överens med rekommenderde driftprocedurer, vnvård, olycksfll, nedsänkning i vtten, felktig instlltion (korrekt instlltionsspecifiktioner och -tekniker frmgår v instlltionsnvisningrn för produkten), felktig service, jetpumpimpellrr och instser, drift med bränslen, oljor eller smörjmedel som inte är lämplig för nvändning med produkten (se Bränsle och olj), modifiering eller borttgnde v delr. Kostnder som rör upphlning, sjösättning, bogsering, förvring, telefonsmtl, hyr, olägenhet, slipvgifter, försäkringsskydd, morteringr, förlord tid och/eller inkomst, eller nnn typ v indirekt skdor, täcks inte v denn grnti. Kostnder förknippde med vlägsnnde och/eller utbyte v båtskott eller mteril orskde v båtens konstruktion för tt komm åt produkten täcks inte heller v denn grnti. swe 7

16 GARANTIINFORMATION Icke grntiunderhåll, byte eller reprtion v nordningr och system för utsläppskontroll får utförs v ll personer eller reprtionsverkstäder för mrinmotorer. Användning v icke-mercurydelr för reprtioner eller underhåll utnför grntiåtgndet utgör inte grund för tt inte godkänn nnt grntirbete. Användning v extr (enligt definition i vsnitt 1900 (b)(1) och (b)(10) i Title 13 i Cliforni Code of Regultions) eller modifierde delr som inte undntgits v Cliforni Air Resources Bord kn utgör grund för tt inte godkänn en reklmtion enligt Mercury Mrines bedömning. Fel på grnterde delr orskde v nvändning v en icke undntgen extr eller modifierd del täcks inte v grntin. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN HÄNDELSE DE ANTYDDA GARANTIERNA INTE KAN BESTRIDAS, ÄR DE BEGRÄNSADE I VARAKTIGHET TILL TIDEN FÖR DEN UTTRYCKTA GARANTIN. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. Om du hr frågor beträffnde din grntirättigheter och skyldigheter, skll du kontkt Mercury Mrine på Cliforni Air Resources Bord förklring på ditt Cliforni Emission Control Wrrnty Sttement DINA GARANTIRÄTTIGHETER OCH -SKYLDIGHETER: Cliforni Air Resources Bord förklrr gärn utsläppskontrollsystemgrntin på din utombordsmotor från modellår 2001 eller senre. I Klifornien måste ny utombordsmotorer konstruers, byggs och utrusts för tt uppfyll sttens sträng nti-smognormer. Mercury Mrine måste grnter utsläppskontrollsystemet på din utombordsmotor för de tidsperioder som nges nedn under förutsättning tt det inte förekommit missbruk, vnvård eller felktigt underhåll v din utombordsmotor. Utsläppskontrollsystemet kn inneftt delr som t.ex. förgsre eller bränsleinsprutningssystem, tändsystem och ktlystor. Dessutom kn det ingå slngr, remmr, kopplingr och ndr vgsrelterde enheter. Där grntibrt tillstånd föreligger, kommer Mercury Mrine tt reprer din utombordsmotor utn kostnd för dig, inklusive dignos, delr och rbete. TILLVERKARENS GARANTITÄCKNING: Vld delr v utsläppskontrollsystemet för utombordsmotorer från modellåret 2001 och senre är grnterde i fyr (4) år, eller 250 timmrs nvändning, vilket som än inträffr först. Grntitäckning bsert på nvändningstimmr är tillåts emellertid endst för utombordsmotorer och personlig båtr försedd med lämplig timmätre eller ekvivlent utrustning. Om någon vgsrelterd del v motorn hr defekter under grntin kommer delen tt reprers eller ersätts v Mercury Mrine. ÄGARENS GARANTISKYLDIGHETER: I egenskp v ägre till utombordsmotorn nsvrr du för tt det nödvändig underhåll utförs som räkns upp i Underhåll -vsnittet. Mercury Mrine rekommenderr tt du behåller ll kvitton som rör underhåll på din utombordsmotor, men Mercury Mrine kn inte nek dig grntirbeten br för tt du sknr kvitton eller för tt du inte kn grnter tt llt schemlgt underhåll verkligen utförts. I egenskp v ägre till utombordsmotorn bör du emellertid vr medveten om tt Mercury Mrine kn nek grntitäckning om utombordsmotorn eller en del v den inte fungerr på grund v missbruk, vnvård, felktigt underhåll eller icke godkänd modifieringr. Du är nsvrig för tt lämn in utombordsmotorn till en Mercury-återförsäljre som är uktoriserd tt utför service på produkten så snrt problem föreligger. Grntireprtionern skll utförs inom rimlig tid, som inte får överskrid 30 dgr. Om du hr frågor beträffnde din grntirättigheter och skyldigheter, skll du kontkt Mercury Mrine på swe

17 GARANTIINFORMATION Stjärndekl för utsläppscertifiering Utombordre märks på kåpn med en v följnde stjärnskyltr. Symbolen för en renre mrinmotor betyder: Renre luft och vtten - för en hälsosmmre livsstil och miljö. Bättre bränsleekonomi - förbränner upp till procent mindre bränsle och olj än konventionell tvåtktsmotorer, vilket sprr pengr och resurser. Längre utsläppsgrnti - skyddr konsumenten mot problemtisk drift. En stjärn - Låg utsläpp Märkskylten med en stjärn identifierr motorer som uppfyller Air Resources Bords 2001 vgsutsläppsstndrder. Motorer som uppfyller dess normer hr 75 % lägre utsläpp än konventionell förgsrförsedd tvåtktsmotorer. Dess motorer motsvrr meriknsk EPA:s normer för 2006 för mrinmotorer. Två stjärnor - mycket lågt utsläpp Skylten med fyr stjärnor identifierr motorer som uppfyller Air Resources Bords vgsnormer för 2004 för fritidsfrkoster och utombordsmotorer. Motorer som uppfyller dess normer hr 20 % lägre utsläpp än enstjärnig lågutsläppsmotorer. Tre stjärnor - ultrlågt utsläpp Skylten med tre stjärnor identifierr motorer som uppfyller Air Resources Bords vgsnormer för 2008 för personlig båtr och utombordsmrinmotorer eller vgsnormern för för sterndrive- och inombordsmrinmotorer. Motorer som uppfyller dess normer hr 65 % lägre utsläpp än enstjärnig lågutsläppsmotorer. Fyr stjärnor - superultrlågt utsläpp Skylten med fyr stjärnor identifierr motorer som uppfyller Air Resources Bords vgsnormer för 2009 för sterndrive- och inombordsmrinmotorer. Personlig båt- och utombordsmotorer kn också uppfyll dess normer. Motorer som uppfyller dess normer hr 90 % lägre utsläpp än enstjärnig lågutsläppsmotorer. swe 9

18 Förrens nsvr ALLMÄN INFORMATION Förren är nsvrig för rätt och säker körning v båten och pssgerrns och llmänhetens säkerhet.. Det rekommenders strkt tt vrje förre läser och förstår hel hndboken innn utombordren ts i bruk. Säkerställ tt minst en extr person ombord hr instruerts i grundern ngående strt och nvändning v utombordren och båthntering om förren inte kn kör båten. Innn du börjr nvänd din utombordre Läs denn hndbok noggrnt. Lär dig hur utombordren hndhs korrekt. Kontkt din återförsäljre om du hr någr frågor. Säkerhet och driftinformtion som prktisers tillsmmns med sunt förnuft kn hjälp till tt förhindr personoch produktskd. Denn hndbok tillsmmns med säkerhetsdeklern på utombordren nvänder följnde vrningssymboler för dr din uppmärksmhet till speciell säkerhetsinstruktioner som bör efterföljs.! FARA! Indikerr en riskfylld sitution som, om den inte undviks, kommer tt resulter i dödsfll eller llvrlig personskd.! VARNING! Indikerr en riskfylld sitution som, om den inte undviks, kn resulter i dödsfll eller llvrlig personskd.! SE UPP! Indikerr en riskfylld sitution som, om den inte undviks, kn resulter i mindre eller måttlig personskdor. MEDDELANDE Indikerr en sitution som, om den inte undviks, kn resulter i skd på motorn eller på större komponent. Båtens hästkrftseffekt! VARNING! Om mn överstiger båtens mx. effektvärde kn dett led till llvrlig personskd eller död. Om llt för stor effekt pplicers kn dett påverk båtens styrning och flytning eller skd kterspegeln. Instller inte en motor vrs effekt är högre än båtens mx. effektvärde. 10 swe

19 ALLMÄN INFORMATION Ge inte din båt för hög effekt och överbelst den inte. De flest båtr hr en erforderlig kpcitetsskylt som vist mx. ccepterd effekt och belstning enligt tillverkren och i enlighet med federl riktlinjer. Kontkt din återförsäljre eller båttillverkren, om du är tveksm. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Körning v båten med hög frt och hög effekt Om din båt är en s.k. "high speed"- eller "high performnce"-båt som du inte är helt beknt med rekommenderr vi tt du ldrig kör den vid sin högfrts-kpcitet innn du först fått en grundläggnde orienterings- och demonstrtionsåkning med din återförsäljre eller nnn förre som hr erfrenhet v din kombintion båt/utombordre. För ytterligre informtion, skff dig häftet Drift v högpresternde båt (Hi- Performnce Bot Opertion) från din återförsäljre, distributör eller Mercury Mrine. Vl v propeller Propellern på din utombordre är en v de viktigste komponentern i frmdrivningssystemet. Ett vl v en olämplig propeller kn mrknt påverk din båts prestnd och orsk skd på utombordsmotorn. När du skll välj propeller kn Mercury Mrine erbjud ett brett sortiment v propellrr i luminium och rostfritt stål speciellt utformde för din utombordre. För tt se hel produktsortimentet och hitt en lämplig propeller som bäst pssr din båtnvändning kn du besök eller kontkt din lokl uktoriserde Mercury-återförsäljre. VAL AV RÄTT PROPELLER En noggrnn vrvräknre för tt mät motorns vrvtl är viktig när du skll välj rätt propeller. Välj en propeller för din båtnvändning som låter motorn rbet inom det specificerde driftsintervllet vid fullgs. När båten körs med fullgs under norml lstförhållnden skll motorns vrvtl vr inom den övre hlvn v det rekommenderde vrvtlsområdet för full gs. Se vsnittet Specifiktioner. Om motorvrvtlet överstiger dett område skll du välj en propeller med högre stigning för tt minsk motorvrvtlet. Om motorvrvtlet understiger det rekommenderde området skll du välj en propeller med lägre stigning för tt ök motorvrvtlet. VIKTIGT! För tt grnter riktig vpssning och funktion rekommenderr Mercury Mrine propellrr och monteringsbeslg v märken Mercury eller Quicksilver. swe 11

20 ALLMÄN INFORMATION Propellrrn indels efter dimeter, stigning, ntl bld och mteril. Dimetern och stigningen är stämplde (gjutn) på sidn eller änden v propellernvet. Det först numret betecknr propellerns dimeter och det ndr numret betecknr stigningen. Exempelvis betyder 14x19 tt propellerdimetern är 14 tum och stigningen 19 tum. b b - Dimeter Stigning rörelse under ett vrv Nedn följer någr grundläggnde fkt om propellrr som kn hjälp dig tt fstställ den rätt propellern för din båtnvändning. Dimeter - Dimetern är vståndet över den imginär cirkel som bilds när propellern roterr. Den korrekt dimetern för vrje propeller hr förutbestämts vid tillverkningen v din utombordre. När mer än en dimeter finns tillgänglig med smm stigning skll dock en större dimeter för tung båtnvändning och en mindre dimeter för lättre båtnvändning nvänds. Stigning - Stigningen är det teoretisk vståndet, i tum, som en propeller rör sig frmåt under ett vrv. Stigning kn likns vid växeln i en bil. Ju lägre växel desto fortre ccelererr bilen, smtidigt som den totl topphstigheten är lägre. På smm sätt ccelererr en propeller med lägre stigning snbbt, smtidigt som topphstigheten minskr. Ju högre stigning propeller hr desto snbbre går båten, dock med en typiskt långsmmre ccelertion. Fstställ rätt stigning - Först skll du kontroller vrvtlet vid full gs under normlt lstförhållnde. Om vrvtlet vid fullgs är inom det rekommenderde området skll propellern du byter eller uppgrderr till h smm stigning som den nuvrnde. Genom tt lägg till 1 tums stigning minsks vrvtlet vid full gs med 150 till 200. Genom tt t bort 1 tums stigning höjs vrvtlet vid full gs med 150 till 200. Att uppgrder en 3-bldspropeller till en 4-bldspropeller kommer generellt tt minsk vrvtlet vid full gs med 50 till 100. VIKTIGT! Undvik tt skd motorn. Använd ldrig en propeller som låter motorn överskrid det rekommenderde vrvtlsområdet för full gs vid norml drift med fullgs. PROPELLERMATERIAL De flest propellrr som tillverks v Mercury Mrine är tillverkde v ntingen luminium eller rostfritt stål. Aluminium är lämpligt för llmänt bruk och är stndrdutrustning på mång ny båtr. Rostfritt stål är över fem gånger mer hållbrt än luminium och ger generellt ökd prestnd vid ccelertion och topphstighet beroende på dess effektiv konstruktion. Sortimentet för propellrr i rostfritt stål hr större bredd vd gäller storlekr och modeller, vilket hjälper dig tt få ut mximl prestnd för din båt. 12 swe

21 ALLMÄN INFORMATION JÄMFÖRELSE MELLAN PROPELLRAR MED 3 RESPEKTIVE 4 BLAD 3- och 4-bldspropellrr finns i mång olik storlekr i både luminium och rostfritt stål och de hr unik prestndegenskper. Vnligtvis ger 3-bldspropellrr god mångsidig prestnd och högre topphstighet än 4-bldspropellrr. Dock är 4-bldspropellrr oftst snbbre tt pln och effektivre vid mrschfrt, men uppnår inte smm hög topphstighet som en 3-bldspropeller. Utombordre med fjärreglge Det till utombordren nslutn fjärreglget måste vr försett med en neutrlstrtbrytre. Dett förhindrr motorn från tt strt med växeln ilgd i något nnt läge än neutrl.! VARNING! Om motorn strts med växeln ilgd kn dett led till svår personskd eller död. Kör ldrig en båt som inte hr en frilägesbrytre Meddelnde ngående fjärrstyrning Styrlänkstget som förbinder styrkbeln med motorn måste fästs med självlåsnde muttrr. Dess självlåsnde muttrr får ldrig byts mot vnlig muttrr (som inte låser) eftersom sådn skks loss och vibrerr v, vilket frigör länkstget så tt det koppls ur.! VARNING! Om ett styrlänkstg koppls ur kn det resulter i tt båten gör en hel, plötslig, skrp sväng. Denn potentiellt våldsmm ktion kn led till tt pssgerre ksts överbord och utsätts för llvrlig personskdor eller dödsfll. - Självlåsnde muttrr swe 13

22 ALLMÄN INFORMATION Nödstoppsbrytre Syftet med nödstoppsbrytren är tt stäng v motorn då förren förflyttr tillräckligt långt bort från förrpltsen (om förren t ex ovsiktligt skulle ksts ur sin sits). Utombordre med rorkultshndtg och viss båtr med fjärreglge är utrustde med nödstoppsbrytre. En nödstoppsbrytre kn instllers som ett tillbehör oftst på instrumentbrädn eller vid sidn när förrpltsen. Nödstoppslinn är en lin oftst cm (4 5 feet) lång när den är utdrgen, med en brick i en änden som sticks in i kontkten och en hke i den ndr änden som spänns fst på förren. Nödstoppslinn är ihoprulld för tt gör den så kort som möjligt i viloläge för tt undvik tt den trssls in i närliggnde föremål. Dess utsträckt längd är vsedd tt minimer risken för ovsiktlig ktivering om förren rör sig i ett område när den norml förrpltsen. Om förren föredrr en kortre nödstoppslin kn linn linds runt hndleden eller benet eller en knut knuts i linn. b b - Nödstoppslin Nödstoppskontkt Läs följnde säkerhetsinformtion innn du går vidre. Viktig säkerhetsinformtion: Syftet med en nödstoppsbrytre är tt stnn motorn när förren rör sig tillräckligt långt bort från förrpltsen för tt ktiver brytren. Dett kn inträff om förren ovsiktligt fller överbord eller rör sig i båten tillräckligt långt bort från förrpltsen. Att rml överbord och bli ovsiktligt vkstd händer lättre i viss båttyper, t.ex. uppblåsbr båtr med låg sidor, bssbåtr, rcerbåtr och lätt, känslig fiskebåtr som styrs med rorkultshndtg. Att rml överbord eller ovsiktligt ksts över bord händer också lättre om dålig vnor får styr, t. ex. tt sitt på ryggstödet eller relingen vid plnhstighet, tt stå upp i plnhstighet, tt sitt på upphöjd fiskebåtsdäck, kör med plnhstighet i grunt vtten eller vtten med undervttensföremål, om du släpper greppet om rtten eller rorkultshndtget när båten drr i en riktning, om du dricker lkohol eller gör frlig högfrtsbåtmnövrr. Även om ktivering v nödstoppsbrytren omedelbrt stnnr motorn fortsätter båten frmåt en bit beroende på hstighet och rodervinkel vid vstängningen. Båten fullbordr dock inte en hel cirkel. Medn båten glider frmåt kn den orsk lik llvrlig skdor på en person som befinner sig i vägen som om motorn vr igång. Vi rekommenderr strkt tt ndr pssgerre instruers i strt- och körrutiner om de skulle behöv kör båten i nödfll (t.ex. om förren ovsiktligt ksts v).! VARNING! Om förren fller ut ur båten stnnr motorn omedelbrt för tt minsk risken för llvrlig skd eller dödsfll efter tt h blivit påkörd v båten. Anslut lltid förren ordentligt till stoppkontkten med en lin.! VARNING! Undvik llvrlig personskdor och dödsfll från krfter som uppstår vid frtminskning på grund v ovsiktlig ktivering v nödstoppsbrytren. Förren skll ldrig lämn förrpltsen utn tt först koppl loss nödstoppsbrytren från sig själv. Ovsiktlig ktivering v nödstoppsbrytren under norml drift är också en möjlighet. Det kn orsk en v eller ll följnde potentiellt riskfylld situtioner: 14 swe

23 ALLMÄN INFORMATION Personer i båten kn ksts frmåt på grund v den krftig inbromsningen. Dett kn vr särskilt frligt för pssgerre i främre delen v båten som kn ksts över bogen och träffs v växellådn eller propellern. Förlust v motorkrft och styrförmåg i krftig sjö, strk ström eller vind. Förlust v kontroll vid dockning. HÅLL NÖDSTOPPSKONTAKTEN OCH NÖDSTOPPSLINAN I GOTT SKICK Före vrje nvändningstillfälle sk du kontroller tt nödstoppskontkten fungerr. Strt motorn och slå v den genom tt dr i nödstoppslinn. Om motorn inte slås v sk kontkten reprers innn båten körs. Före vrje nvändningstillfälle sk du inspekter nödstoppslinn för tt säkerställ tt den är i gott skick och tt det inte finns tecken på brott, revor eller slitge på linn. Kontroller tt klämmorn i linns ändr är i gott skick. Byt ut ll skdde eller slitn nödstoppslinor. Att skydd människor i vttnet UNDER BÅTKÖRNING Det är väldigt svårt för en person som står eller flyter i vttnet tt snbbt förflytt sig för tt undvik en närmnde båt, även vid låg hstighet Sänk lltid frten och vr mycket försiktig om du nvänder båten i ett område där det kn finns personer i vttnet. När en båt förflytts (i kustfrt) och utombordrens växeldrev är i neutrl position, är vttnets krft tillräcklig för tt propellern sk roter. Denn propellerrottion i friläge kn orsk llvrlig personskdor. MEDAN BÅTEN LIGGER STILLA! VARNING! En snurrnde propeller, en båt i rörelse, eller ett fst föremål som nslutits till båten, kn orsk simmre llvrlig personskd eller dödsfll. Stäng omedelbrt v motorn vrje gång som någon befinner sig i vttnet i närheten v din båt. Växl utombordren till neutrlt läge och stäng v motorn innn du låter människor simm eller befinn sig i vttnet omkring båten. Säkerhetsmeddelnde för pssgerre - Pontonbåtr och båtr med däck Närhelst båten är i gång, lägg märke till vr ll psserre finns. Låt inte någr pssgerre stå upp eller nvänd ndr sittpltser än sådn som är vsedd för tt sitt i när båten går snbbre än på tomgång. En plötslig minskning v båtens hstighet, t.ex. tt du kör in i en stor våg eller svllvåg, en plötslig reduktion v gsen, eller en skrp ändring v båtens kurs, kn kst dem över båtens för. Om de fller över båtens frmsid melln de två pontonern plcers de så tt de körs över v utombordren. swe 15

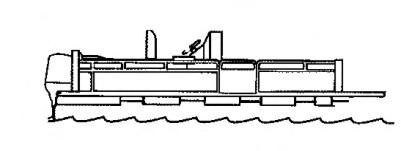

24 BÅTAR MED ÖPPET DÄCK FRAM ALLMÄN INFORMATION Låt inte någon befinn sig på däcket frmför relingen medn båten är i rörelse. Håll ll pssgerre bkom den främre relingen eller vspärrningen. Personer på främre däck kn lätt ksts överbord och personer som dinglr med föttern över knten kn drs med ner i vttnet v krftig vågor ! VARNING! Undvik llvrlig skd eller död v tt fll över frmsidn v en ponton eller däckbåt och bli överkörd. Undvik därför däckets frmknt och sitt ner medn båten är i rörelse. BÅTAR MED UPPHÖJDA FISKESTOLAR MONTERADE FRAMTILL Upphöjd fiskestolr är inte vsedd tt nvänds när båten kör fortre än på tomgång eller drggfrt. Sitt br i stolr som är vsedd för körning vid högre hstigheter. Någon oväntd, plötslig minskning v båtens hstighet kn gör tt den upphöjd pssgerren fller över båtens frmsid swe

25 ALLMÄN INFORMATION Körning över vågor och kölvtten Att kör båten över vågor och kölvtten är en nturlig del v ktiviteten. Om denn ktivitet utförs vid sådn hstighet tt båtens skrov delvis eller helt tvings upp i luften uppstår dock viss risker, speciellt då båten lndr på vttenytn Störst risken är tt båten ändrr körriktning då den lämnr vttenytn. Inträffr dett kn lndningen få båten tt kräng krftigt i ny riktning. En sådn krftig riktningsändring kn få de ombordvrnde tt ksts ur sin säten eller överbord.! VARNING! Undvik llvrlig personskd eller dödsfll från tt ksts omkring i båten, eller ksts överbord då båten lndr efter tt h studst över vågor eller kölvtten. Undvik om möjligt tt hopp över vågor eller kölvtten. Informer pssgerrn om tt lut sig frmåt och ftt tg i reling etc., om båten skulle hopp över ett kölvtten eller en krftig våg. Ett nnt mindre vnligt riskmoment uppstår då båten studsr över vågor eller kölvtten. Om fören på din båt sjunker för djupt medn den är i luften kn den vid vttenkontkten sjunk under vttenytn och befinn sig under denn för ett ögonblick. Dett får båten tt nästn tvärstopp och kn kst pssgerrn okontrollerbrt frmåt. Båten kn också komm tt gir krftigt åt ett håll. Kollision med undervttenshinder Minsk frten och fortsätt med försiktighet när du kör en båt i grund områden eller där du misstänker tt undervttenshinder kn finns som båtens botten eller utombordren kn stöt på. Det bsolut viktigste du kn gör för tt minsk personskdor eller kollisionsskdor vid kollision med ett flytnde föremål eller undervttensföremål är tt regler båtens frt. Under sådn förhållnden skll båtens frt skll hålls vid en miniml plnhstighet v km/h (15 till 25 MPH) Om båten slår i ett flytnde föremål eller undervttenshinder kn dett få oöverskådlig konsekvenser. Det kn blnd nnt led till följnde: swe 17

26 ALLMÄN INFORMATION Delr v utombordren eller hel utombordren kn bryts loss och fr in i båten. Båten kn plötsligt ändr riktning. Dett, i sin tur, kn få de ombordvrnde tt ksts ur sin säten eller överbord. En snbb minskning v hstigheten. Dett gör tt personer ombord ksts frmåt eller till och med ur båten. Kollisionsskdor på utombordren och/eller båten. Kom ihåg tt det viktigste du kn gör för tt minsk personskdor eller kollisionsskdor vid en kollision är tt regler båtens frt. Båtens hstighet bör hålls vid minst plningshstighet vid körning i frvtten som du vet hr undervttenshinder. Om du kolliderr med ett undervttenshinder stänger du v motorn så snrt som möjligt och inspekterr den så tt den inte hr gått sönder eller hr lös delr. Om du ser eller misstänker skd skll utombordren ts till en uktoriserd återförsäljre för en noggrnn inspektion och nödvändig reprtioner. Båten skll kontrollers så tt det inte finns skrovskdor, kterspegelsbrott eller vttenläckor. Om du kör med en skdd utombordre kn det orsk ytterligre skd på ndr delr v utombordren eller påverk båtens styrförmåg. Om det blir nödvändigt tt fortsätt körningen, skll denn görs med krftigt minskd hstighet.! VARNING! Om du kör en båt eller motor med kollisionsskd kn följden bli produktskd, llvrlig personskd eller dödsfll. Om båten utsätts för någon form v kollision sk en uktoriserd Mercury Mrine-återförsäljre undersök och reprer båten eller motorpketet. Avgser VAR UPPMÄRKSAM PÅ KOLOXIDFÖRGIFTNING Koloxid finns i vgsern från ll förbränningsmotorer. Dett inkluderr utombordre, INU-drev och inombordsmotorer som driver båtr, smt de genertorer som driver diverse båttillbehör. Kolmonoxid är en dödlig gs som är luktfri, färg- och smklös. Tidig symptom på kolosförgiftning som inte bör förväxls med sjösjuk eller berusning, inkluderr huvudvärk, yrsel, sömnighet, och illmående.! VARNING! Koloxidförgiftning kn led till medvetslöshet, hjärnskdor eller dödsfll. Håll båten välventilerd vid vil eller under gång och undvik långvrig exponering för koloxid. GOD VENTILATION Ventiler pssgerrutrymmet, öppn sidoförhängen eller öppn motorluckorn för tt vlägsn ångor Exempel på önskt luftflöde genom båten 18 swe

27 DÅLIG VENTILATION ALLMÄN INFORMATION Under viss kör- och/eller vindförhållnden kn kbiner eller sittbrunnr som är permnent inneslutn eller inneslutn i segelduk med otillräcklig ventiltion dr in koloxid. Instller en eller fler koloxiddetektorer i båten. Fst det händer sälln kn simmre och pssgerre i ett inneslutet område i en sttionär båt som innesluter eller är när en motor som kör på en mycket still dg bli exponerde för frlig nivåer v kolmonoxid. MEDAN BÅTEN LIGGER STILLA b b - Kör motorn när båten är förnkrd i ett begränst utrymme Förtöjd när en nnn båt med en motor som kör MEDAN BÅTEN RÖR SIG b b - Kör båten med trimningsvinkeln i fören lltför hög Kör båten utn någon frmåtriktd ventiltion öppen Att välj tillbehör till utombordren Äkt Mercury Precision- eller Quicksilver-tillbehör hr speciellt utformts och testts för utombordren i fråg. Dess finns tillgänglig från Mercury Mrine-återförsäljre. VIKTIGT! Koll upp med din återförsäljre innn du instllerr tillbehör. Missbruk v godkänd tillbehör eller nvändning v icke-godkänd tillbehör kn skd produkten. En del tillbehör som inte tillverks eller säljs v Mercury mrine hr inte konstruerts för tt på säkert sätt nvänds med din utombordre eller utombordrens driftssystem. Införskff och läs hndböckern för instlltion, körning och underhåll för ll din vld tillbehör. Förslg för säker båtnvändning För tt säkert kunn njut v utfärder på vttnet bör du beknt dig med lokl och ntionell båtföreskrifter och -begränsningr. H även följnde i åtnke: Använd flytnordningr. H en godkänd flytväst med lämplig storlek för vrje person ombord (enligt lg) och h den lätt tillgänglig. swe 19

28 ALLMÄN INFORMATION Överlst inte båten. De flest båtr är märkt och certifierde för mximl lstkpcitet (vikt) (se båtens märkskylt). Kontkt återförsäljren eller båttillverkren om du hr frågor. Utför säkerhetskontroller och nödvändigt underhåll. Följ ett regelbundet schem och se till tt ll reprtioner utförs korrekt. Känn och följ ll reglerregler och lgr som gäller på vttnet. Båtförre bör genomgå en båtsäkerhetskurs. Kurser rrngers i USA v 1) U.S. Cost Gurd Auxiliry, 2) Power Squdron, 3) Röd korset och 4) tillsynsmyndigheten för sjöfrt i din stt. Förfrågningr kn görs till Boting Hotline eller Bot U.S. Foundtion informtionsnummer BOAT. Kontroller tt ll personer i båten sitter ordentligt. Låt inte någon sitt på eller grensle över någon del v båten som inte är vsedd för dett ändmål. Dett innefttr ryggstöd, relingr, kterspegel, för, däck, upphöjd fiskesäten, roternde fiskestolr och ll ndr pltser där oväntd ccelertion, plötslig stopp, oväntd förlust v kontroll över båten eller plötslig båtrörelser kn gör tt en person ksts överbord eller in i båten. Kör ldrig båten under påverkn v lkohol eller droger (förbjudet enligt lg). Alkohol och droger försämrr ditt omdöme och minskr vsevärt din förmåg tt reger snbbt. Förbered ndr personer som sk kör båten. Åtminstone en reservförre bör finns ombord som hr fått informtion om hur mn strtr, kör och hnterr en båt, om den ordinrie förren v någon nledning inte längre kn utför dess sysslor (t.ex. hr fllit överbord). Pssgerrpåstigning. Stnn motorn när pssgerre går ombord eller lämnr båten eller om de befinner sig när båtens kter. Att br lägg i friläget på utombordren är inte tillräckligt. Vr på din vkt. Båtens förre är enligt lg skyldig tt vr uppmärksm både med ögon och öron. Förren måste h obehindrd sikt särskilt frmåt. Ing pssgerre, bgge eller fiskestolr får blocker förrens sikt, när båten frmförs med mer än tomgångsvrvtl. Kör ldrig båten precis bkom en vttenskidåkre ifll hn/hon skulle rml. En båt som till exempel frmförs i 40 km/h (25 MPH) kommer tt kör förbi en skidåkre som rmlt 61 m (200 ft) frmför båten på 5 sekunder. Se upp för vttenskidåkre som fllit. När du nvänder båten för vttenskidåkning eller dylik verksmhet, se till tt en vttenskidåkre som fllit är på förrsidn v båten när du återvänder för tt hjälp denne. Förren sk lltid kunn se personen i vttnet och får ldrig bck frm till en person som ligger i vttnet. Rpporter olyckor. Förre måste enligt lg nmäl olyckor på rätt blnkett till tillsynsmyndigheten för stten i fråg, när båten är inblndd i viss båtolyckor. En båtolyck måste rpporters om 1) om det inträfft ett dödsfll eller troligt dödsfll, 2) det hr inträfft personskd som kräver medicinsk behndling utöver först hjälpen, 3) båtr eller nnn egendom skdts där skdekostnden överstiger $ 500,00 eller 4) båten hr gått helt förlord. Sök ytterligre hjälp från lokl polismyndighet. 20 swe

29 Anteckning v serienummer ALLMÄN INFORMATION Det är viktigt tt du ntecknr dett nummer för frmtid referens. Serienumret sitter på utombordren, som bilden visr. d H PL B Seril Numbe r XXXXXXXX XXXX K W KG XX MAX RPM b c b - c - d - Serienummer Modellbeteckning Tillverkningsår CE-märkning (vid tillämplighet) Specifiktioner Modeller Pro XS 175 Pro XS Hästkrfter Kilowtt 99, Vrvtl vid full gs r/min r/min r/min Tomgångsvrvtl i frmåtväxel 550 ± 25 r/min Antl cylindrr 6 Slgvolym Cylinderlopp Slglängd 2508 cc (153 in³) 88,4 mm (3.500 in.) 67,3 mm (2.650 in.) Rekommendert tändstift NGK IZFR5G NGK IZFR6J-11 Elektrodvstånd 0,8 mm (0.031 in.) 1,1 mm (0.042 in.) Stndrdväxellådns utväxling 2,00:1 1,87:1 Utväxlingsförhållnde hos växellåd för hög höjder Rekommenderd bensin Rekommenderd olj Växellådsoljevolym Btterikpcitet Lddningssystemets uteffekt 2,30:1 2,00:1 Se Bränsle och olj Se Bränsle och olj 665 ml (22.5 fl oz) 1000 mrinstrtsmpere (MCA) eller 800 kllstrtsmpere (CCA) 60 A swe 21

30 ALLMÄN INFORMATION Modeller Pro XS 175 Pro XS Avgsutsläppssystem Ljudnivå vid förrens öron (ICOMIA 39-94) i db Elektronisk motorkontroll (EC) 87,1 88,8 Komponentidentifiering f b c d g e h i b - c - d - e - f - g - h - i - Övre kåp Nedre kåp Indiktorhål på vttenpump Drivxelhus Antiventiltionspltt Reservtiltbrytre Akterspegelfästen Växellåd Intgningshål för kylvtten 22 swe

31 TRANSPORT Trilertrnsport v båt/utombordre Trilertrnsporter din båt med utombordren nedtiltd i vertiklt driftsläge. Om extr mrkfrigång erfordrs, sk utombordren tilts upp med hjälp v en stödnordning för utombordren (extrutr.). Kontkt din lokl återförsäljre för rekommendtioner. Ytterligre frigång kn erfordrs vid korsning v järnväg, uppfrtsvägr och när trilern studsr VIKTIGT! Räkn inte med tt power trim/tiltsystemet eller tiltstödspken bibehåller tillräcklig mrkfrigång för trilertrnsport. Utombordrens tiltstödspk är inte vsedd tt stödj utombordren vid trilertrnsport. Lägg i frmåtväxeln. Dett förhindrr tt propellern roterr fritt. swe 23

32 Bränslerekommendtioner BRÄNSLE OCH OLJA VIKTIG: Användning v felktig bensin kn skd motorn. Motorskd som uppstår på grund v nvändning v felktig bensin nses som missbruk v motorn och skdor orskde på grund härv täcks inte v den begränsde grntin. BRÄNSLEKRAV Mercury Mrine-motorer fungerr tillfredsställnde när blyfri bensin från välkänd märken som uppfyller följnde specifiktioner nvänds: USA och Knd - måste h ett ngivet oktnvärde på minst 87 (R+M)/2. Premium bensin (92 [R+M]/2 oktn) är också cceptbelt. Använd inte blyd bensin. Utnför USA och Knd: - måste h ett ngivet oktnvärde på pumpen på minst 90 RON. Premiumbensin (98 RON) är också cceptbel. Där det inte går tt få blyfri bensin sk du nvänd blyd bensin v ett känt märke. ANVÄNDA OMFORMULERAD (SYRSATT) BENSIN (ENDAST USA) Denn bensintyp krävs i viss delr v USA. De 2 typer v syresättning som nvänds i dess bränslen är lkohol (etnol) eller eter (MTBE eller ETBE). Om etnol är den syrsättning som nvänds i bensinen i ditt område, se Bensin som innehåller lkohol. Dess reformulerde bensinsorter är cceptbl för nvändning i din Mercury Mrine-motor. BENSIN SOM INNEHÅLLER ALKOHOL Om bensinen i ditt område innehåller ntingen metnol (metyllkohol) eller etnol (etyllkohol), bör du vr uppmärksm på viss negtiv effekter som dett kn h. Dess negtiv effekter är mer llvrlig med metnol. En ökning v ndelen lkohol i drivmedlet kn också förvärr dess negtiv effekter. En del v dess oönskde effekter orsks på grund v tt lkoholen i bensinen kn bsorber fukt från luften, vilket leder till en seprtion v vtten/lkohol från bensinen i tnken. Bränslesystemskomponentern i din Mercury Mrine-motor kn motstå upp till 10 % lkoholhlt i bensinen. Vi vet inte hur stor procentndel din båts bränslesystem kn tål. Kontkt båttillverkren för tt få specifik rekommendtioner beträffnde komponentern i båtens bränslesystem (bränsletnkr, bränsleledningr och nslutningr). Vr uppmärksm på tt bensin som innehåller lkohol kn orsk: ökd korrosion v metlldelr. Nedbrytning v gummi- och plstdelr Bränslegenomträngning genom bränsleledningr v gummi Problem med strt och drift! VARNING! Bränsleläckge utgör en brndrisk, som kn orsk llvrlig personskd eller dödsfll. All bränslekomponenter skll undersöks periodiskt för tt se om det finns läckge, vhärdningr, förhårdnder, svällningr eller korrosion, i synnerhet efter uppställning. All tecken på läckor eller försämringr kräver utbyte innn motorns nvänds vidre. På grund v möjlig negtiv effekter v lkohol i bensin rekommenders tt endst lkoholfri bensin nvänds, där så är möjligt. Om endst bensin som innehåller lkohol finns tt tillgå, eller om du inte vet om det finns lkohol i bensinen, krävs tt kontroller utförs mer frekvent för tt let efter läckor och bnormiteter. VIKTIGT! När en Mercury Mrine-motor körs med bensin som innehåller lkohol sk förvring v bensin i bränsletnken under lång tid undviks. Lång uppställningsperioder, vilket är vnligt för båtr, skpr unik problem. I fråg om bilr förbruks lkoholhltig bränslen vnligen innn de drr åt sig tillräckligt med fukt för tt orsk problem, men båtr är oft uppställd under så lång perioder tt fsseprtion kn inträff. Dessutom kn inre korrosion äg rum under uppställningstiden om lkohol hr tvättt bort den skyddnde oljefilmen från de inre delrn. 24 swe

33 BRÄNSLE OCH OLJA Oljerekommendtion - 135/150/175 (stndrd) modeller REKOMMENDERAD OLJA Rekommenderd olj MercuryOptimx/DFI eller Quicksilver DFI 2-tktsmotorolj Mercury Optimx/DFI eller Quicksilver DFI 2-tkts motorolj rekommenders för motorn. Om Mercury OptiMx/DFI eller Quiclsilver DFI 2-tkts motorolj inte är tillgänglig, rekommenderr vi tt du nvänder Mercury eller Quicksilver TC-W3 Premium Plus 2-tktsolj. Allvrlig motorskd kn orsks v nvändning v sämre olj. Oljerekommendtion Pro XS modeller REKOMMENDERAD OLJA Rekommenderd olj Mercury/Quicksilver Premium 2-tkts TC-W3 olj för utombordre Mercurys eller Quicksilver Premium Plus TC-W3 olj för 2-tktre rekommenders för din motor. Om Mercury eller Quicksilver Premium Plus TC-W3 olj för 2-tktsutombordre inte finns, rekommenderr vi tt du nvänder Mercury Optimx/DFI eller Quicksilver DFI motorolj för 2-tktre eller nnn 2-tkts NMMAgodkänd utombordrolj. Allvrlig motorskd kn orsks v nvändning v sämre olj. VIKTIGT! Oljn måste vr NMMA-certifierd TC-W3 2-tktsolj. Bränsletillstser För tt minimer uppbyggnden v vlgringr i motorn rekommenders tt du tillsätter Mercury eller Quicksilver Quickleen Engine Tretment till motorbränslet vid vrje fyllning v tnken under hel båtsäsongen. Följ bruksnvisningrn på tillstsbehållren. Bränslekrv Använd inte förblndd bensin och olj i denn motor. Motorn får utomtiskt extr olj under inkörningen. Använd färsk rekommenderd bensin under och efter motorns inkörning. Undvik bränsleflödningsstrypning VIKTIGT! Tillsättning v komponenter till bränslesystemet (filter, ventiler, pssningr, etc.) kn stryp bränsleflödet. Dett kn led till tt motorn stnnr vid låg vrvtl, och/eller tt bränslets beskffenhet blir för mgert vid hög vrvtl, vilket kn led till motorskd. Krv för bränsleslng med låg genomträngning Krävs för utombordre som tillverks för tt säljs, hr sålts eller är till slu i USA. Environmentl Protection Agency (EPA) kräver tt en utombordre som tillverkts efter den 1 jnuri 2009 måste h en bränsleslng med låg genomträngning som primär slng för nslutning v bränsletnken till utombordren. Bränsleslng med låg genomträngning är USCG typ B1-15 eller typ A1-15, ngiven tt inte överskrid 15/gm²/24 timmr med CE 10 bränsle i 23 enligt SAE J mrin bränsleslng. EPA-krv på tryckstt bärbr bränsletnkr EPA (Environmentl Protection Agency) kräver tt bärbr bränslesystem som producerts efter den 1 jnuri 2011, för bruk med utombordsmotorer, sk förbli fullständigt förseglde (tryckstt) upp till 34,4 kp (5.0 psi).. Dess tnkr kn innehåll följnde: Ett luftintg som öppns för tt låt luft komm in llteftersom bränsle drs ut ur tnken. Ett luftuttg som öppns (ventilers) till tmosfären och trycket överstiger 34,4 kp (5.0 psi).. swe 25

34 BRÄNSLE OCH OLJA Krv på bränsledoseringsventil (FDV) När en tryckstt bränsletnk nvänds måste en bränsledoseringsventil vr instllerd i bränsleslngen melln bränsletnken och primerblåsn. Bränsledoseringsventilen hindrr tryckstt bränsle från tt komm in i motorn och överflöd den eller led till möjligt bränsleläckge. Bränsledoseringsventilen hr en mnuell utlösningsventil. Den mnuell utlösningsventilen kn nvänds (trycks in) för tt tt öppn (förbipsser) ventilen i fll v bränsleblockering i ventilen. b - b - c - Bränsledoseringsventil - instllerd i bränsleslngen melln bränsletnken och primerblåsn. Mnuell vlstning Ventilerings-/vttendräneringshål c Mercury Mrines tryckstt bärbr bränsletnk Mercury Mrine hr skpt en ny bärbr tryckstt bränsletnk som uppfyller gällnde EPA-krv. Dess bränsletnkr är tillgänglig som tillbehöv eller leverers med viss bärbr utombordsmodeller. DEN BÄRBARA BRÄNSLETANKENS SPECIALFUNKTIONER Bränsletnken hr en tvåvägsventil som låter luft träng in i tnken medn bränsle drs in i motorn, och öppns även för tt ventiler till tmosfären om trycket i tnken överstiger 34,4 kp (5.0 psi).. Ett väsnde ljud kn hörs när tnken ventilers till tmosfären. Dett är normlt. Bränsletnken inkluderr en bränsledoseringsventil som hindrr tryckstt bränsle från tt komm in i motorn och överflöd den eller led till möjligt bränsleläckge. När du sätter på bränsletnkslocket sk du vrid locket till höger tills du hör en klickning. Dett är en signl tt tnklocket är ordentligt på. En inbyggd nordning förhindrr för hård åtdrgning. Bränsletnken hr en mnuell vluftningsskruv som bör vr stängd under trnsport och öppen vid drift och när lockets ts v. Eftersom förseglde bränsletnkr inte ventilers öppet så expnderr de och drs ihop när bränslet expnderr och minskr i volym under den omgivnde luftens uppvärmnings- och nedkylningscykler. Dett är normlt. BORTTAGNING AV TANKLOCKET b - b - c - Tnklock Mnuell vluftningsskruv Låsflik VIKTIGT! Innehållet kn vr tryckstt. Vrid tnklocket 1/4 vrv för tt vlst trycket innn du öppnr det. 1. Öppn den mnuell vlstningsskruven ovnpå tnklocket. 2. Vrid tnklocket till det kommer i kontkt med låsfliken. 3. Tryck ned låsfliken. Vrid tnklocket 1/4 vrv för tt vlst trycket. 4. Tryck ned låsfliken igen och t v locket. c 26 swe

35 BRÄNSLE OCH OLJA BRUKSANVISNING FÖR DEN TRYCKSATTA BÄRBARA BRÄNSLETANKEN 1. När du sätter på bränsletnkslocket sk du vrid locket till höger tills du hör en klickning. Dett är en signl tt tnklocket är ordentligt på. En inbyggd nordning förhindrr för hård åtdrgning. 2. Öppn den mnuell vluftningsskruven ovnpå locket för drift och borttgning v locket. Stäng den mnuell vluftningsskruven för trnsport. 3. För bränsleslngr som hr snbbkopplingr sk du koppl från bränsleledningen från motorn eller bränsletnken när motorn inte nvänds. 4. Följ nvisningrn för bränslepåfyllning innn fyller i bränsle. Påfyllning v seprt oljetnk T v påfyllningslocket och fyll på specificerd olj. Oljetnksvolymen är11,5 liter (3 gllons).sätt tillbk och dr åt oljepåfyllningslocket. VIKTIGT! Se lltid till tt oljepåfyllningslocken gängs fst ordentligt. En luftläck kn förhindr oljeflöde till motorn Påfyllning v motormonterd reservoroljetnk OBS! Påfyllning v denn tnk är nödvändigt endst om oljenivån någonsin skulle sjunk och vrningssystemet för låg oljenivå ktivers. 1. Avlägsn övre kåpn. 2. Loss påfyllningslocket på motoroljns reservortnk. Kör motorn tills ll luft hr ventilerts ut ur oljereservortnken och tnken fyllts med olj tills den flödr över. 3. Dr åt påfyllningslocket. Stäng v motorn och sätt tillbk den övre kåpn swe 27

36 Påfyllning v bränsletnk BRÄNSLE OCH OLJA! VARNING! Undvik llvrlig personskd eller dödsfll som kn orsks v bensinbrnd eller explosion. Stäng lltid v motorn och rök inte och låt inte heller öppen låg eller gnistor komm i närheten v området, medn du fyller bränsletnkr. Fyll bränsletnkr utomhus på vstånd från hett, gnistor och öppen låg. Flytt bärbr bränsletnkr bort från båten vid påfyllning. Stäng lltid v mororn, innn du fyller på tnkr. Fyll inte bränsletnkrn helt. Lämn ungefär 10 % v tnkvolymen ofylld. Bränslet kommer tt expnder när det blir vrmre och kn läck under tryck, om tnken är helt fylld. 28 swe

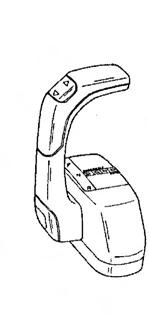

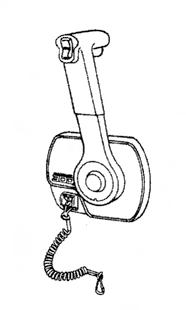

37 Fjärreglgefunktioner FUNKTIONER OCH REGLAGE Din båt kn vr utrustd med ett v Mercury Precisions eller Quicksilvers fjärreglge, som bilden visr. Tl med din återförsäljre om beskrivning v fjärreglgets funktioner och nvändning, om så inte är fllet. c c c f b h g b i i e d d e f g f b - c - d - e - f - g - h - i - Reglgehndtg - frmåt, neutrlläge, bkåt. Neutrlfrigöringsspk. Trim/tilt switch (extrutr.). - Se Funktion och reglge - Power Trim och Tilt. Nödstoppbrytre - se Allmän informtion - Nödstoppsbrytre. Nödstopp - se Allmän informtion - Nödstoppsbrytre. Gsfriktionsjustering - Skyddet måste ts bort vid justering v konsolreglge. Tändningsnyckel - "OFF", "ON", "START". Snbb tomgångspk - Se Drift - Strt v motorn. Knpp för enbrt gs - Se Drift - Strt v motorn. swe 29

38 FUNKTIONER OCH REGLAGE Vrningssystem Utombordrens vrningssystem omfttr ett vrningshorn i båten. Vrningshornet kn sitt inuti fjärreglget eller vr nslutet till tändningslåset. b b - Horn inuti fjärreglget Horn nslutet till tändningslåset VARNINGSHORNSSIGNALER När tändningslåset vrids till läget "ON" (på), slår hornet på momentärt som ett test för tt vis tt hornet fungerr. Vrningshornet vger ntingen en kontinuerlig tonsignl eller periodiskt återkommnde kort tonsignler. Dett uppmärksmmr förren och hjälper till tt identifier följnde situtioner. För visning v de specifik motorfunktionern och för ytterligre motordt, sesmrtcrft-produkt informtion. Signlhorn Funktion Ljud Beskrivning Strt En tonsignl Normlt systemtest Låg oljereserv Vtten i bränslet Fyr tonsignler vrnnn minut Fyr tonsignler vrnnn minut Oljenivån i den motormonterde oljereservoren är låg. Fyll på olj i den motormonterde oljereservoren såväl som i den seprt oljetnken. SeBränsle och Olj. Vtten i det vttenseprernde bränslefiltret når upp till full nivå. Vtten kn vlägsns från filtret. SeUnderhåll - Bränslesystem om filterborttgning. Kylsystemproblem Kontinuerlig Motorns övervkningssystem är ktivert. Effektbegränsning vrierr med grd v överhettning. Växl utombordren till neutrlväxel och kontroller tt en stdig ström vtten kommer ut från vttenpumpens indiktorhål. Om inget vtten kommer ut ur vttenpumpens indiktorhål eller om flödet är oregelbundet, stäng v motorn och kontroller intgningshålen för vttnet för tt se om de är tilltäppt. Övervkningssystemet måste ÅTERSTÄLLAS innn motorn kn körs med högre hstigheter. Systemet återställs genom tt gsspken drs tillbk till tomgång. Oljenivån är kritiskt låg Kontinuerlig Motorns övervkningssystem är ktivert. Effekten begränss. Oljenivån i den motormonterde oljereservoren är kritiskt låg. Fyll på olj i den motormonterde oljereservoren såväl som i den seprt oljetnken. 30 swe

39 FUNKTIONER OCH REGLAGE Signlhorn Funktion Ljud Beskrivning Oljepumpsfel Kontinuerlig Motorns övervkningssystem är ktivert. Effekten begränss. Vrningshornet ktivers, om oljepumpen någonsin skulle slut funger elektriskt. Smörjolj tillförs inte motorn. Motorn övervrvr Kontinuerlig Vrningshornet ktivers vrje gång motorns vrvtl överstiger mximlt tillåtn r/min. Systemet begränsr motorns vrvtl till tt inte överskrid det tillåtn vrvtlsområdet. Om motorn övervrvr betyder det tt ett problem behöver åtgärds. Övervrvning kn orsks v felktig propellerstigning, motorhöjd, trimvinkel, etc. Givre utnför området Kontinuerlig Periodisk tonsignl Motorns övervkningssystem är ktivert. Effekten begränss. MOTORNS ÖVERVAKNINGSSYSTEM Motorns övervkningssystem övervkr viktig givre på motorn för tidig indiktioner v problem. Systemet svrr på ett problem genom tt sänd ut en kontinuerlig ton och/eller reducer motoreffekten för tt skydd motorn. Om övervkningssystemet är ktivert, minsk gshstigheten. Hornet stängs v när gshstigheten är inom det tillåtn gränsområdet. Kontkt din återförsäljre för hjälp. SMARTCRAFT-PRODUKT Ett instrumentpket för Mercury SmrtCrft System kn köps till denn utombordre. Viss funktioner i instrumentpketet visr motorns vrvtl, kylvätsketempertur, btterispänning, bränsleförbrukning och motorns körtimmr. SmrtCrft instrumentpketet underlättr också dignostik v motorövervkningen. SmrtCrft instrumentpket visr viktig motorlrmsdt och eventuell problem. OBS! Om båten är utrustd med SmrtCrft-instrument, viss ikonen Kontroller motorn under motorns inkörningsperiod. swe 31

40 FUNKTIONER OCH REGLAGE Power Trim- och Power Tilt-system POWER TRIM OCH TILT Din utombordre hr en trim-/tiltkontroll som klls Power Trim. Den gör tt nvändren lätt kn juster utombordrens läge genom tt tryck på trimbrytren. Flyttning v utombordren närmre kterspegeln klls tt trimm in eller trimm ner. Flyttning v utombordren längre bort från kterspegeln klls tt trimm ut eller upp. Termen trimm gäller vnligtvis justeringen v utombordren inom de först 20 v dess rörelseområde. Dett område nvänds när båten körs under plning. Termen tilt nvänds vnligtvis för justering v utombordren längre upp och ut ur vttnet. Utombordren kn tilts ut ur vttnet när motorn är vstängd. Vid låg tomgångshstighet kn utombordren också tilts upp förbi trimintervllet för tt exempelvis körs i grunt vtten. - b - c - Trimkontkt Tiltområde Trimområde b c ANVÄNDNING AV POWER TRIM Körning i mellntrimområdet kommer tt ge tillfredsställnde resultt för de flest båtr. För tt helt utnyttj trimningsmöjlighetens fördelr kn det emellertid finns tillfällen, då du väljer tt trimm din utombordre helt in eller ut. Tillsmmns med en förbättring i en del prestndspekter följer också större nsvr för båtförren, vilket innebär tt vr medveten om en del potentiell reglgerisker. Den viktigste reglgerisken är ett drg eller motstånd som kn känns i rtten eller rorkultshndtget. Styrningsmotståndet är ett resultt v tt utombordren trimmts så tt propellerxeln inte är prllell med vttenytn.! VARNING! Undvik eventuell llvrlig personskd eller dödsfll. När utombordren trimmts in eller ut bortom ett neutrlt styrningstillstånd, kn resulttet bli ett drg i rtten eller rorkultshndtget i ender riktningen. Underlåtenhet tt håll ett kontinuerligt stdigt grepp om rtten eller rorkultshndtget under dett tillstånd kn resulter i tt du förlorr kontrollen över båten, eftersom utombordren kn sväng helt utn hinder. Båten kn snurr runt eller gå in i en mycket skrp sväng som, om den kommer oväntt, kn resulter i tt de som sitter i båten ksts omkring i båten eller ksts ut ur båten. Bekt följnde listor noggrnt: 1. Att trimm in eller ner kn: Sänk bogen. Resulter i snbbre plning, särskilt med tung lst eller med en båt som är tung i ktern. I llmänhet förbättr körning i krbb sjö. Ök styrningsmotståndet eller dr åt höger (med en norml högersnurrnde propeller). Om bogen sänks för mycket kn en del båtr börj plöj med bogen i vttnet under plning. Dett kn resulter i oväntd sväng i ender riktningen, vilket klls bogstyrning eller överstyrning, om du försöker dig på tt sväng eller om du möter en större våg. 32 swe

41 FUNKTIONER OCH REGLAGE! VARNING! Undvik eventuell llvrlig personskd eller dödsfll. Juster utombordren till en mellnliggnde trimposition så snrt båten plnr för tt undvik tt bli utkstd pg tt båten svänger runt. Försök inte sväng båten under plning om utombordren trimmts extremt in eller ner och det föreligger ett drg i rtten eller rorkultshndtget. I sällsynt fll kn ägren beslut tt begräns trimningen in. Dett kn åstdkomms genom tt köp en riggtilttpp v rostfritt stål från återförsäljren, och sätt in den genom vlfritt justeringshål i kterspegelns fästenhet. Den icke-rostfri skruven som nvändes för frkt skll inte nvänds för denn tillämpning nnt än tillfälligt. 2. Trimm ut eller upp kn: Lyft upp bogen högre ur vttnet. I llmänhet ök toppfrten. Ök frigången över undervttenshinder eller i grunt vtten. Ök styrningsmotståndet eller dr åt vänster vid norml instlltionshöjd (med en norml högersnurrnde propeller). Vid överdrift orsk tt båten tumlr (studsr) eller propellern ventilerr. Orsk tt motorn överhetts om kylvttenintgshålen är ovnför vttenlinjen. ANVÄNDNING AV TILT Stäng v motorn och för trim-/tiltbrytren eller reservtiltbrytren till det högst läget, för tt tilt utombordren. Utombordren tiltr uppåt tills brytren släpps eller når mximlt tiltläge. 1. Koppl in spken för tiltstödet och för den uppåt, genom tt roter vredet. 2. Sänk utombordren så tt den vilr på tiltstödspken. 3. Koppl ur tiltstödspken genom tt höj utombordren upp och v stödspken och roter den nedåt. Sänk utombordren. - b - Spk för tiltstöd Vred b MANUELL TILTNING Om inte utombordren kn tilts med power trim-/tiltbrytren kn den tilts mnuellt. OBS! Den mnuell tiltvlstningsventilen måste drs åt innn utombordren ts i drift för tt undvik tt den tiltr upp under bckning. swe 33

42 FUNKTIONER OCH REGLAGE Vrid den mnuell tiltvlstningsventilen utåt tre vrv moturs. Dett möjliggör mnuell tiltning v utombordren. Tilt utombordren till önskt läge och dr åt den mnuell tiltvlstningsventilen KÖRNING I GRUNT VATTEN När du kör båten i grunt vtten kn du tilt utombordren förbi det mximl trimintervllet för tt undvik tt den slår emot botten. 1. Sänk motorvrvtlet till under 2000 r/min. 2. Tilt utombordren uppåt. Se till tt ll vttenintgshål lltid är under vtten. 3. Kör motorn endst på låg hstighet. Om motorvrvtlet överskrider 2000 r/min, återgår utombordren utomtiskt ner till mximlt trimintervll. RESERVTILTBRYTARE Reservtiltbrytren kn nvänds för tt tilt utombordren uppåt eller neråt med hjälp v power trim-systemet. - Reservtiltbrytre swe

43 Kontrollist före strt DRIFT Förren är beknt med säker nvigering, fritidsnvändning och drift v båten. En godkänd och lättillgänglig flytnordning med lämplig storlek för vrje person ombord (enligt lg). En ringformd livboj eller en flytnde kudde som är vsedd tt ksts till en människ i vttnet. Känn till båtens mxbelstning. Titt på båtens kpcitetsskylt. Tillräckligt med bränsle. Oljetillförsel (oljeinsprutning) OK. Arrnger pssgerre och belstning i båten så tt vikten är jämnt fördeld och ll sitter i ett ordentligt säte. Berätt för någon vrt du sk och när du beräknr tt komm tillbk. Det är olgligt tt kör en båt under påverkn v lkohol eller mediciner. Känn till vttnet och området du sk kör i; tidvtten, strömmr, snddrev, stenr och ndr fror. Utför inspektionskontrollern iunderhåll - Inspektions- och underhållsschem. Körning vid minusgrder När du nvänder utombordren, eller den är förtöjd, vid minusgrder eller nästn minusgrder, håll den lltid nertiltd så tt växellådn är under vtten. Dett förhindrr tt inneslutet vtten i växellådn fryser, och därmed orskr potentiell skd på vttenpumpen och ndr komponenter. Om det finns risk för isbildning, sk utombordren ts upp och helt tpps från vtten. Om is bilds vid vttennivån i utombordrens drivxelhus, blockerr det vttenflödet till motorn och kn därmed orsk potentiell skd. Körning i sltvtten eller förorent vtten Vi rekommenderr tt du spolr ur motorns invändig vttenknler med färskt vtten efter vrje körning i sltvtten eller förorent vtten. Därmed förhindrs vlgringr tt blocker dess knler. Se Underhåll - Spolning v kylsystemet. Om du hr din båt förtöjd i sjön, skll du lltid fäll upp utombordren så tt växellådn ligger helt över vttenytn då båten inte nvänds (utom vid temperturer under 0 ). Tvätt utombordren utsid och spol propellerns vgsutlopp och växellådn sötvtten efter vrje nvändning. Sprej Mercury Precision eller Quicksilver Corrosion Gurd på extern metlldelr vrje månd. Sprej inte på korrosionskontrollnodern, eftersom det kommer tt minsk noderns effektivitet. Användning på hög höjder Din motor kompenserr utomtiskt ändringr till högre höjder. En nnorlund propellerstigning kn hjälp till tt reducer en del norml prestndförluster som orsks v mindre syre i luften. Tl med din återförsäljre. swe 35

44 DRIFT Inställning v trimvinkel medn motorn går på tomgång Utombordrens vgsvlstningshål kn komm under vttenytn om utombordren trimms helt in, medn den går på tomgång. Dett kommer tt orsk vgsstrypning, ojämn tomgång, överdriven rökutveckling och sotig tändstift. Trimm upp utombordren tills vgsvlstningshålet befinner sig över vttenytn, om dett tillstånd föreligger. Utombordren skll sänks för ccelertion från stillstående eller från tomgång Inkörningsrutin VIKTIGT! Underlåtelse tt följ motorns inkörningsprocedurer kn resulter i dålig prestnd under motorns livslängd och led till motorskd. Följ lltid inkörningsprocedurern. TABELL ÖVER INKÖRNINGBLANDNING BENSIN/OLJA OBS! Använd inte förblndd bensin och olj under inkörning. Använd ren bensin under inkörningen och efter inkörningen. Motorns inkörningsprocedur för en OptiMx utombordre är viktig för tt tillförsäkr rätt prestnd och mximl livslängd hos motorn. Följnde inkörningsprocedur tillåter motorns intern delr tt slits in jämnt. Felktig inkörning v motorn kn förkort dess livslängd. Motorn får utomtiskt extr olj under de först drifttimmrn. För de flest båtr vrr dett extr oljeläge cirk tio timmr. INKÖRNINGSRUTIN 1. Låt motorn värms upp i sekunder innn den först körtimmen.. Kör motorn på vriernde gsinställningr, den mest tiden melln 3000 och 4500 r/min eller tre fjärdedels gs. b. Ändr motorvrv ungefär vrnnn minut och undvik kontinuerlig körning på tomgång i mer än tio minuter. Kort perioder med full gs på upp till 10 sekunder är tillåtet. c. Undvik tt trimm ut utombordren (uppåt) bortom vertiklt trimläge under körning. OBS! Det är båtförrens skyldighet tt lltid kör säkert. Felktig trimvinkel på utombordren vid hög hstighet kn gör körningen svår och frlig. Syftet med tt specificer trimvinkeln är tt hjälp förren bedöm hur motorn belsts rätt. De är vsedd som riktlinjer och vrken ntyder eller kräver frlig körning v båten. 2. Under de följnde tre körtimmrn sk motorvrvet ändrs vr tionde minut. Strt v motorn Före strt, läs kontrollist före strt, särskild driftsinstruktioner och inkörningsprocedur för motorn i driftsvsnittet. 36 swe

45 DRIFT MEDDELANDE Underlåtenhet tt ombesörj tillräckligt med kylvtten kommer tt skd vttenpumpen och orsk tt motorn överhetts. Ordn med tillräcklig vttenförsörjning vid vttenintgen under körning. 1. Sänk utombordren till vertiklt driftsläge. Kontroller tt ll kylvttenintg är under vtten Öppn bränsletnkens vluftningsskruv (i påfyllningslocket) på bränsletnkr med mnuell vluftning Sätt pumpblåsn på bränsleslngen så tt pilen på pumpblåsns sid pekr uppåt. Kläm pumpblåsn på bränsleledningen fler gånger tills den känns fst Ställ nödstoppsbrytren in "RUN"-läge (körläge). Se Allmän informtion Nödstoppsbrytre swe 37

46 DRIFT 5. Ställ utombordren i neutrllägel (N). N Vid först strten v en ny motor eller strt v en motor som kört slut på bränslet eller tömts på bränsle, skll bränslesystemet fylls enligt följnde:. Kläm pumpblåsn på bränsleslngen tills den känns fst. b. Vrid tändningsnyckeln till "ON"-läget i tre sekunder. Dett driver den elektrisk bränslepumpen. c. Vrid tillbk tändningsnyckeln till "OFF"-läget och kläm på pumpblåsn igen tills den känns fst. Vrid tändningsnyckeln till "ON"-läget i tre sekunder igen. Fortsätt dett förfrnde tills pumpblåsn i bränsleslngen förblir fst. 7. För inte frm spken för snbb tomgång i neutrlläge på fjärreglget för strt v motorn Vrid tändningsnyckeln till "START"-läget. Släpp upp nyckeln när motorn strtr. Om motorn inte strtr inom 10 sekunder, vrid tillbk nyckeln till "OFF", vänt en sekund och försök igen OBS! Det elektronisk strtsystemet flödr (chokr) utomtiskt motorn och ökr tomgångsvrvet vid strt. 9. Kontroller tt vtten strömmr jämnt ut från vttenpumpens skvllerhål. 38 swe

47 DRIFT VIKTIGT! Stäng v motorn och kontroller kylvttenintgshålen för tt se om de är tilltäppt om inget vtten kommer ut ur vttenpumpens skvllerhål. Ingen tilltäppning v hålen kn innebär fel på vttenpumpen eller tilltäppning i kylsystemet. Dett tillstånd medför tt motorn överhetts. Låt en återförsäljre undersök utombordren. Om motorn körs när den är överhettd skds den Växling VIKTIGT! Observer följnde: Växl ldrig utombordren om inte motorn är på tomgång. Växl inte utombordren till bckning när motorn inte är igång. Utombordren hr tre växellägen för körning. Frmåt (F), Neutrl (N) och Bckning (R). När du växlr, stnn lltid i det neutrl läget och låt motorvrvtlet återgå till tomgång. Växl lltid utombordren med en snbb rörelse. När du hr växlt utombordren, för du spken längre frm för tt ök hstigheten. N F R Stnn motorn Minsk motorvrvtlet och lägg utombordren i neutrl växel. Vrid tändningsnyckeln till läget OFF (från) swe 39

48 Skötsel v utombordren UNDERHÅLL För tt håll utombordren i gott funktionsdugligt skick är det viktigt tt regelbundn inspektioner utförs liksom det underhåll som nges i Inspektions- och underhållsschem. Vi betonr vikten v tt underhåll den ordentligt för tt grnter din och din pssgerres säkerhet och för tt den sk behåll sin driftsäkerhet. Skriv upp underhåll som utförs i Underhållsloggen längst bk i den här boken. Behåll ll beställningr och kvitton v llt underhållsrbete som utförts. VAL AV RESERVDELAR FÖR UTOMBORDAREN Vi rekommenderr tt originlreservdelr från Mercury Precision eller Quicksilver och äkt smörjmedel nvänds. Bestämmelser för vgsrening enligt EPA All ny utombordre tillverkde v Mercury Mrine är godkänd v "United Sttes Environmentl Protection Agency" (EPA) och är i överensstämmelse med gällnde miljölgr. Denn certifiering är beroende v tt viss inställningr görs enligt fbrikens stndrd. Av dett skäl måste fbrikens procedurer för service följs strikt och, där så är prktiskt, återställs till konstruktionens ursprungligen vsedd inställningr. Underhåll, byte eller reprtion v nordningr för vgsrening och system får utförs vid vlfri, mrin verkstd, eller v nnn kompetent tekniker. UTSLÄPPSCERTIFIERINGSDEKAL En vgsreningsdekl som nger vgsnivåer och motorspecifiktioner som direkt rör vgsreningen, plcers på motorn vid tillverkningen. b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j b - c - d - e - f - g - h - i - j - Tomgångsvrv Motoreffekt Slgvolym Motoreffekt - kilowtt Tillverkningsdtum Fmiljenummer Reglerd utsläppsgräns för motorfmiljen Reglerd utsläppsgräns för motorfmiljen Rekommendert tändstift och elektrodvstånd Procent v bränsleledningsgenomträngning ÄGARENS ANSVAR Ägren/förren måste utför rutinmässigt motorunderhåll så tt utsläppsnivåern bibehålls inom föreskrivn certifieringsnormer. Ägren/opertören får ej modifier motorn på något sätt som skulle ändr hästkrftern eller låt utsläppsnivåern överstig de förutbestämd specifiktionern från fbriken. 40 swe

49 UNDERHÅLL Inspektions- och underhållsschem FÖRE VARJE ANVÄNDNINGSTILLFÄLLE Kontroller tt nödstoppsbrytren stänger v motorn. Inspekter bränslesystemet visuellt och let efter förslitning eller läckor. Undersök tt utombordren sitter ordentligt monterd i kterspegeln. Om det finns något löst på utombordren eller monteringsfästen är lös måste utombordrens monteringsfästen drs åt på nytt till ngivet vridmoment. När du kontrollerr om något sitter löst sk du titt efter mteril eller färg som skns på utombordrens kterspegelfäste som orskts v rörelse melln utombordrens monteringsfästen och kterspegelfästen. Du sk även titt efter tecken på rörelse melln utombordrens kterspegelfästen och båtens kterspegel (lyftpltt/smygfästen). Beskrivning Nm lb-in. lb-ft Utombordrens låsmuttrr och bultr - båtkterspegel v stndrdtyp Utombordrens låsmuttrr och bultr - metllyftplttor och smygfästen Kontroller tt styrsystemet inte kärvr eller hr lös komponenter. Kontroller styrlänkstgens fästen visuellt och se till tt de sitter fst ordentligt. Se vsnittet Fästen för styrlänkstg. Kontroller tt propellerblden inte är skdde. EFTER VARJE ANVÄNDNINGSTILLFÄLLE Spol utombordrens kylsystem om du kört i sltvtten eller förorent vtten. Se vsnittet Spolning v kylsystemet. Tvätt v ll sltvlgringr och spol rent propellerns vgsutlopp och växellådn med sötvtten om du kört i sltvtten. VAR 100:E DRIFTSTIMME ELLER EN GÅNG OM ÅRET, BEROENDE PÅ VILKET SOM INTRÄFFAR FÖRST Smörj ll smörjnipplr. Smörj oftre efter körning i sltvtten. Se vsnittet Smörjnipplr. Byt ut tändstiften efter de först 100 driftstimmrn eller det först året. Kontroller därefter tändstiften vr 100:e driftstimme eller årligen. Byt ut tändstift vid behov. Se vsnittet Undersökning och byte v tändstift. Byt ut vttenvskiljnde bränslefilter. Se vsnittet Bränslesystem. Byt ut kompressorns luftintgsfilter. Se vsnittet Kompressorns luftintgsfilter. Inspekter genertorremmen. Se vsnittet Inspektion v genertorrem. Dr åt utombordrens monteringsfästen som håller fst utombordren i båtens kterspegel. Dr åt fästen till specificert åtdrgningsmoment. 1. Beskrivning Nm lb-in. lb-ft Utombordrens låsmuttrr och bultr - båtkterspegel v stndrdtyp Utombordrens låsmuttrr och bultr - metllyftplttor och smygfästen Kontroller korrosionskontrollnodern. Kontroller oftre efter körning i sltvtten. Se vsnittet Korrosionskontrollnod. Tpp ur och byt växelhusoljn. Se vsnittet Smörjning v växelhus. Kontroller Power Trim-vätskn. Se vsnittet Kontroll v Power Trim-vätsk. Undersök btteriet. Se vsnittet Btteriinspektion. Kontroller reglgekbeljusteringrn Dess detljer bör servs v en uktoriserd återförsäljre. swe 41

50 UNDERHÅLL Smörj splines på drivxeln och växelxeln. 1. Kontroller tt bultr, muttrr och ndr fästen är åtdrgn. Byt ut vttenpumpsimpellern (oftre om överhettning inträffr eller om vttentrycket är lägre). 1. Kontroller kåptätningr för tt försäkr dig om tt tätningrn är intkt och oskdde. Kontroller det intern ljuddämpningsskummet i kåpn (extrutr.) för tt säkerställ tt skummet är intkt och oskdt. Kontroller tt insugningsljuddämpren (extrutr.) sitter på plts. Kontroller tt tomgångsdämpren (extrutr.) sitter på plts. Kontroller tt slngklämmor och gummiskyddshylsor (extrutr.) på luftintgsenheten inte är lös. Spol kylsystemet Spol de inre vttenknlern på utombordren med sötvtten efter vrje nvändning i slt, förorent eller grumligt vtten. Dett kommer tt förhindr tt vlgringr nsmls vilket kn täpp till de inre vttenknlern. OBS! Mororn kn stängs v eller gå på tomgång, medn kylsystemet spols. Spol inte motorn med ett vttensystem som överskrider310,26 kp (45 psi). 1. T bort pluggen från förbindningen i nedre kåpn Anslut en vttenslng till förbindningen. Vrid på vttnet och spol i 3 till 5 minuter swe

51 UNDERHÅLL Avlägsn och instller övre motorkåp AVLÄGSNANDE 1. Dr ut kåpns främre hke Lyft upp kåpns bkre hke. Avlägsn den övre motorkåpn. INSTALLATION Sänk ner den övre kåpn över motorn. Tryck ner den bkre kåphken för tt spärr bkdelen, och tryck in den främre kåphken för tt spärr frmdelen. Rengöringsvård för motorkåpn VIKTIGT! Torr vtorkning (vtorkning v plstytn när den är torr) kommer tt ge smärre ytlig repor. Vät lltid ytn innn du rengör den. Följ rengörings- och vxningsproceduren. RENGÖRINGS- OCH VAXNINGSPROCEDUR 1. Skölj v motorkåpn med rent vtten så tt du blir v med smuts och dmm som kn rep ytn, innn du tvättr kåpn. 2. Tvätt motorkåpn med rent vtten och en mild icke-slipnde tvål. Använd en mjuk ren trs vid tvättningen. 3. Tork noggrnt med en mjuk ren trs. 4. Vx ytn med ett icke-slipnde bilvx (polish gjort för klrlckning v blnk ytor). Gnid in vxet för hnd med en ren mjuk trs. Borttgning och instlltion v svänghjulskåp AVLÄGSNANDE 1. Avlägsn svänghjulskåpn genom tt lyft v den. 2. Dr ut vluftningsslngen. INSTALLATION 1. Instller svönghjulskåpn på följnde sätt:. Plcer kåpn på den främre flänsen. b. Tryck ner kåpns bkre del på den bkre tppen och luftintgsröret för luftkompressorn. c. Stick in vluftningsslngen i hålet. swe 43

52 UNDERHÅLL VIKTIGT! Kontroller tt svänghjulskåpn är nedtryckt på luftintgsröret till luftkompressorn. c b b - c - Främre fläns Luftintgsrör Avluftningsslng Bränslesystem! VARNING! Undvik llvrlig personskd eller dödsfll som kn orsks v bensinbrnd eller explosion. Följ ll instruktioner om service v bränslesystemet noggrnt. Stäng lltid v motorn, rök INTE och låt inte heller öppen låg eller gnistor komm i närheten när du utför service på någon del v bränslesystemet. Innn någon del v bränslesystemet får service sk du stnn motorn och koppl bort btteriet. Tpp ur bränslesystemet fullständigt. Använd en godkänd behållre för tt sml upp och förvr bränsle. Tork upp llt spill omedelbrt. Mteril som nvänts för tt t hnd om spill måste kssers i en godkänd behållre. All bränslesystemservice måste utförs i ett välventilert område. Inspekter llt slutfört servicerbete och se till tt det inte finns någr tecken på bränsleläckge. BRÄNSLELEDNINGSINSPEKTION Inspekter bränsleledning och flödre visuellt och let efter sprickor, utbuktningr, läckor, hård delr eller tecken på förslitning eller skd. Bränsleslngen eller flödrknppen måste byts, om något v dess tillstånd påträffs. VATTENAVSKILJANDE BRÄNSLEFILTER OBS! Vrningssystemet strtr när vttnet i bränslefiltret når full nivå. SeFunktioner och reglge - Vrningssystem. 44 swe

53 UNDERHÅLL Det vttenseprernde bränslefiltret vlägsnr fukt och även skräp från bränslet. Om filtret fylls med vtten, kn vttnet vlägsns. Om filtret täpps igen med skräp, måste filtret byts ut mot ett nytt filter. 1. T bort och byt ut filtret på följnde sätt:. Vrid tändningsnyckeln till läget "OFF" (från). b. Loss ledningen i filtrets botten c. T bort filtret genom tt vrid det medurs. Tipp filtret för tt tömm ur vätskn i en lämplig behållre. d. Smörj tätningsringen på filtret med olj. Gäng på filtret och dr åt det ordentligt för hnd. Sätt fst ledningen till filtret. VIKTIGT! Let visuellt efter bränsleläckge från filtret genom tt tryck in flödrknppen tills den känns hård, vilket tvingr in bränsle i filtret. Fästen för styrlänkstg VIKTIGT! Styrlänkstget som förbinder styrkbeln med motorn måste fästs med en speciell pckningshuvudbult ("" - R/N ) och självlåsnde muttrr med nyloninsts ("c" och "d" - R/N ). Dess låsmuttrr får ldrig byts ut mot vnlig muttrr (icke-låsnde) eftersom de kommer tt skk loss och vibrer v vilket frigör länkstget så tt det koppls ur. swe 45

54 UNDERHÅLL! VARNING! Om ett styrlänkstg koppls ur kn det resulter i tt båten gör en hel, plötslig, skrp sväng. Denn potentiellt våldsmm ktion kn led till tt pssgerre ksts överbord och utsätts för llvrlig personskdor eller dödsfll. b c d Speciell bult med brickhuvud ( ) b - Plnbrick (2) c - Låsmutter med nyloninsts ( ) d - Låsmutter med nyloninsts ( ) Beskrivning Nm lb. in. lb. ft. Speciell bult med brickhuvud Låsmutter med nyloninsts "d" Låsmutter med nyloninsts "c" Dr åt tills den ligger n, och loss sedn 1/4 vrv Sätt ihop styrlänkstget och styrkbeln med två pln brickor och de självlåsnde låsmuttrrn med nyloninsts. Dr åt låsmuttern tills den ligger n, och loss sedn muttern 1/4 vrv. Sätt ihop styrlänkstget och motorn med den speciell pckningshuvudbulten och självlåsnde låsmuttern med nyloninsts. Dr först åt bulten och därefter låsmuttern, enligt specifiktion. Byte v säkring VIKTIGT! H lltid extr 5 A och 20 A säkringr till hnds. De elektrisk kretsrn på utombordren skydds mot överbelstning v säkringr i elinstlltionen. Om en säkring hr gått, sk du försök hitt och rätt till orsken till överbelstningen. Om du inte hittr orsken finns det risk för tt säkringen går igen. 46 swe

55 2 5 UNDERHÅLL Öppn säkringshållren och titt på det silverfärgde bndet inne i säkringen. Om bndet är trsigt, byter du ut säkringen. Byt ut säkringen mot en ny säkring med smm mpereklssificering. b g d c h f e b - c - d - e - f - g - h - Fungernde säkring Trsig säkring Huvudströmsrelä 15 A säkring Öppning för reservsäkring Tändningssystemskrets - 20 A säkring Krets för elbränslepump/ström till ECM-driften/injektorer/oljepump - 20 A säkring Ström till 10-polig SmrtCrft-nslutning - 5 A säkring Dignoskrets med 4-polig nslutning - 2 A säkring Korrosionskontrollnod Din utombordre hr korrosionskontrollnoder på olik ställen. En nod hjälper till tt skydd utombordren mot glvnisk korrosion genom tt offr sin metll tt långsmt eroders i stället för utombordrens metller. Vrje nod kräver regelbunden inspektion, särskilt i sltvtten som påskyndr erosionen. Byt lltid ut noden innn den helt eroderts, för tt bibehåll dett korrosionsskydd. Mål ldrig över och pplicer ej heller en skyddnde beläggning på noden, eftersom dett kommer tt reducer nodens effektivitet. swe 47

56 UNDERHÅLL Det sitter två korrosionskontrollnoder på växellådn, en på vrje sid. En tredje nod hr instllerts i botten v kterspegelns fästenhet. b b - Anod (2) på vr sid om växellådn Anod på kterspegelns fästenhet Btteriinspektion Btteriet bör inspekters vid regelbundn intervller för tt grnter tt motorn strtr ordentligt. VIKTIGT! Läs de säkerhets- och underhållinstruktioner som medföljer btteriet. 1. Stäng v motorn innn service utförs på btteriet. 2. Se till tt btteriet är ordentligt fstmontert. 3. Btteriets kbelskor måste hålls ren, ordentligt åtdrgn och vr korrekt instllerde. Positiv till positiv och negtiv till negtiv. 4. Se till tt btteriet är utrustt med ett icke-lednde skydd för tt förhindr ovsiktlig kortslutning v btteriets poler. Btteriinformtion! SE UPP! Sexkntsmuttrr måste nvänds för tt säkr btterikblrn till btteriets polbultr för tt undvik förlust v elkrft. Använd inte "deep cycle"-btterier. Motorer måste nvänd ett mrint strtbtteri med MCA, 800 CCA eller 180 Ah. När du nsluter ett motorbtteri, måste du nvänd sexkntde muttrr för tt säkr btterikblrn till btteripolern. Dr åt muttrrn enligt specifiktion. Beskrivning Nm lb. in. lb. ft. Sexkntsmuttrr 13,5 120 VIKTIGT! Btterikbelns storlek och längd är vgörnde. Se motorns instlltionshndbok för storleksrekommendtioner. 48 swe

57 UNDERHÅLL En dekl måste plcers när eller på btterilådn för frmtid servicereferens. En5/16 tum och en3/8 tum sexkntsmutter leverers med vrje btteri för utbyte v vingmutter. Metrisk sexkntsmuttrr medföljer inte. NOTICE - DTS & OptiMx Engines DO NOT USE DEEP CYCLE BATTERIES! DTS (Digitl Throttle nd Shift) pplictions nd OptiMx engines must use mrine strting bttery with 1000 MCA, 800 CCA, or 180 Ah. rting. 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS IMPORTANT: Bttery cble size nd length is criticl. Refer to engine instlltion mnul for size requirements Plce decl on or ner bttery box for future service reference. 5/16 nd 3/8 hex nuts supplied for wing nut replcement. Metric hex nuts not supplied Propellerbyte! VARNING! Roternde propellrr kn orsk llvrlig personskd eller dödsfll. Kör ldrig båtmotorn med båten på lnd med propellern instllerd. Plcer drevenheten i neutrlläget och ktiver nödstoppsbrytren för tt förhindr tt motorn strtr, innn du monterr eller demonterr en propeller. Plcer ett träblock melln propellerbldet och ntiventiltionsplttn. 1. Ställ utombordren i neutrllägel (N). N VIKTIGT! Se Inspektion och byte v tändstift för vlägsnnde v tändkblr. swe 49

58 UNDERHÅLL 2. T bort tändstiftskblrn för tt förhindr tt motorn strtr Rät ut de böjd flikrn på propellermutterns låsbrick Plcer en träbit melln växellådn och propellern för tt håll fst propellern och t loss propellermuttern Dr propellern rkt v från xeln. Om propellern sitter fst på xeln och inte kn ts loss låter du en en uktoriserd återförsäljre t bort propellern. 6. Täck propellerxeln med Quicksilver eller Mercury Precision Lubricnts rostskyddsmedel eller 2-4-C med PTFE swe

59 UNDERHÅLL Tubens ref.nr. Beskrivning Används på R/N 94 Rostskyddsmedel Propellerxel Q C med PTFE Propellerxel Q 1 VIKTIGT! Stryk på ett lger v det rekommenderde smörjmedlet på hel propellerxeln vid rekommenderde underhållsintervller och även vrje gång propellern vlägsns, för tt förhindr tt tt propellernvet korroderr och fstnr på propellerxeln (speciellt i sltvtten). 7. Propeller med Flo-Torq I drevnv Instller främre trycknv, propeller, kontinuitetsbrick, bkre trycknv, propellermutterbrick och propellermutter på xeln. b c d e f b - c - d - e - f - Propellermutter Propellermutterns låsbrick Bkre trycknv Förbindningsbrick Propeller Främre tryckbrick 8. Propellrr med Flo-Torq II Drive-nv Instller främre trycknv, utbytbr drivhyls, propeller, trycknv, hållre för propellermutter och propellermutter på xeln. b c e f - b - Propellermutter Propellermutterns låsbrick c - Bkre trycknv d - Propeller e - Utbytbr drivhyls f - Främre trycknv d Plcer en träbit melln växellådn och propellern och dr åt propellermuttern enligt specifiktioner. Beskrivning Nm lb-in. lb-ft Propellermutter Säkr propellermuttern genom tt böj in tre v flikrn i trycknvets räfflor swe 51

60 Inspektion och utbyte v tändstift UNDERHÅLL! VARNING! Undvik llvrlig personskd och dödsfll från bränder eller explosioner som orskts v skdde tändstiftshttr. Skdde tändstiftshttr kn vge gnistor. Gnistor kn ntänd bränsleångor under motorkåpn. För tt undvik tt skd tändstiftshttrn, nvänd inte någr vss föremål eller metllverktyg, t. ex. tång, skruvmejsel osv, för tt vlägsn dem. 1. Avlägsn tändstiftskblrn. Vrid gummihttrn något och dr v dem T bort tändstiften för inspektion. Byt ut ett tändstift, om elektroden är sliten eller om isoltorn är ojämn, sprucken, trsig, hr blåsig yt eller är förorend Ställ in tändstiftets elektrodvstånd enligt specifiktioner Tändstift Elektrodvstånd 0,80 mm (0.031 in.) 4. Rens lltid bort smuts från tändstiftssäten, innn du instllerr tändstiften. Instller och dr åt tändstiften med fingrrn, och dr sedn åt 1/4 vrv eller momentdr enligt specifiktionern. Beskrivning Nm lb. in. lb. ft. Tändstift Kompressorns luftintgsfilter Filtret skll byts vr 100:e driftstimm eller en gång per säsong. 52 swe

61 VIKTIGT! Kör ldrig motorn utn luftfiltret. AVLÄGSNANDE 1. Avlägsn svänghjulskåpn från motorn. 2. Knäpp loss hållren och t bort filtret. UNDERHÅLL - b - Hållre Filter b INSTALLATION 1. Instller filtret i kåpn. 2. Säkr filtret i kåpn med hållren. Inspektion v genertorrem 1. Inspekter genertorremmen och låt en uktoriserd återförsäljre byt ut den om något v följnde tillstånd hitts.. Sprickor eller försämring v remmens gummidel. b. Remmens ytor skrovlig eller ojämn. c. Tecken på tt remmens knter eller yttre ytor är slitn Smörjnipplr 1. Smörj följnde med Quicksilver eller Mercury Precision specilsmörjmedel 101. swe 53

62 UNDERHÅLL Tubens ref.nr. 34 Beskrivning Används på R/N Specilsmörjmedel 101 Kolvstångens kuländr Q02 Trimstångskuländr - Vrid på kuländrn för tt rbet in smörjmedlet i kulskålrn Smörj följnde med Quicksilver eller Mercury Precision smörjmedel med ntikorrosionsfett eller 2-4-C med PTFE. Tubens ref.nr. Beskrivning Används på R/N 94 Rostskyddsmedel Propellerxel Q C med PTFE Propellerxel Q 1 Propellerxel Se Propellerbyte för demontering och montering v propellern. Täck hel propellerxeln med smörjmedel för tt förhindr tt propellernvet korroderr och kärvr mot xeln Smörj följnde med Quicksilver eller Mercury Precision smörjmedel 2-4-C med PTFE eller specilsmörjmedel 101. Tubens ref.nr. 34 Beskrivning Används på R/N Specilsmörjmedel C med PTFE Genertorremsspännrens vridbr xel, styrsdel, tiltstödsspk, tiltrör, styrkbel Genertorremsspännrens vridbr xel, styrsdel, tiltstödsspk, tiltrör, styrkbel Q Q 1 54 swe

63 UNDERHÅLL Genertorremmens åtdrgningsnordnings ledxel - Smörj genom nippeln Styrsdel smörj genom nippel. Tiltstödsspk - smörj genom nippel. - b - Styrsdel Spk för tiltstöd b Tiltrör Smörj genom nippel ! VARNING! Felktig kbelsmörjning kn orsk hydrulisk låsning som kn led till llvrlig personskd eller dödsfll som följd v förlust v kontroll över båten. Dr helt tillbk änden på styrkbeln innn du pplicerr smörjmedel. Styrkbel Vrid rtten för tt helt dr in styrkbelns ände i utombordrens tiltrör. Smörj genom nippeln. b - b - Anslutning Kbelände swe 55

64 4. Smörj följnde med tunn olj. Styrlänksstgets leder - Smörj leder. UNDERHÅLL Kontroller Power Trim-oljn 1. Tilt utombordren till helt höjt läge och koppl in tippspärren Avlägsn tnklocket och kontroller vätskenivån. Vätskenivån skll vr jäms med botten v påfyllningshålet. Tillsätt Quicksilver eller Mercury Precision Lubricnts Power Trim & Steering Fluid. Använd utomtväxelolj för bilr, om Power Trim-olj inte finns tillgänglig Tubens ref.nr. 114 Beskrivning Används på R/N Power Trim nd Steering Fluid Power Trim-system Q1 56 swe

65 UNDERHÅLL Smörjning v växelhus VÄXELLÅDSSMÖRJNING När du tillsätter eller byter växellådsolj, kontroller visuellt tt det inte finns vtten i smörjmedlet. Om du hittr vtten kn det h sjunkit till botten och kommer tt rinn ut före smörjmedlet, eller också kn det vr uppblndt med smörjmedlet, vilket ger dett ett mjölkfärgt utseende. Låt din återförsäljre kontroller växellådn om du upptäcker vtten. Vtten i smörjmedlet kn resulter i för tidigt lgerfel, eller också förvndls vttnet till is vid minusgrder, och kommer tt skd växellådn. Undersök den vtppde växellådsoljn och let efter metllprtiklr. En liten mängd metllprtiklr indikerr norml växellådsförslitning. Alltför mycket metllspån eller större prtiklr (flisor) kn indiker onorml växellådsförslitning och bör kontrollers v en uktoriserd återförsäljre. TÖMNING AV VÄXELLÅDA 1. Plcer utombordren i vertiklt driftsläge. 2. Plcer ett vtppningskärl under utombordren. 3. Tg bort vluftningsplugg och påfyllnings-/vtppningsplugg och tpp ur oljn. - b - Avluftningsplugg Påfyllnings-/vtppningsplugg b 3399 VÄXELLÅDSOLJA, VOLYM Växellådns smörjmedelsvolym är ungefär666 ml (22.5 fl. oz.). REKOMMENDERAD VÄXELLÅDSOLJA Mercury eller Quicksilver High Performnce växellådsolj. KONTROLL AV OLJENIVÅ OCH PÅFYLLNING AV VÄXELLÅDSOLJA 1. Plcer utombordren i vertiklt driftsläge. 2. Tg bort vluftningspluggen. swe 57

66 UNDERHÅLL 3. Avlägsn påfyllnings-/vtppningsplugg Plcer oljepåfyllningstuben i påfyllningshålet och tillsätt vätsk tills den visr sig i vluftningshålet. b c b - c - Avluftningsplugg Avluftningshål Påfyllnings-/vtppningsplugg VIKTIGT! Byt ut tätningsbrickorn, om de är skdde. 4. Slut tillsätt olj. Sätt tillbk vluftningsplugg och tätningsbrick, innn du vlägsnr oljepåfyllningstuben. 5. Tg bort oljepåfyllningstuben och sätt tillbk rengjord påfyllnings-/vtppningsplugg och tätningsbrick. Utombordre under vtten En utombordre under vtten erfordrr service v en uktoriserd återförsäljre inom någr timmr från det tt den hr tgits ur vttnet. Omedelbr service från en servicerepresentnt är nödvändig när motorn hr tgits upp på lnd för tt minimer intern korrosion i motorn. 58 swe

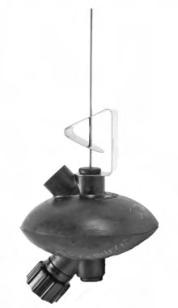

67 Förberedelser för uppställning FÖRVARING Det viktigste tt t i bektnde då du förbereder din utombordre för förvring är tt skydd den från rost, korrosion och skd som orsks v inneslutet vtten som fryser till is. Följnde förvringsprocedurer bör följs för tt förbered din utombordre för förvring utnför normlsäsongen eller för långvrig förvring (två månder eller längre).! SE UPP! Strt ldrig och kör ldrig utombordren (inte ens tillfälligt) utn tt vtten cirkulerr genom ll kylvttenintgshålen i växellådn för tt förhindr skdor på vttenpumpen (som nnrs kör torrt) eller överhettning v motorn. BRÄNSLESYSTEM VIKTIGT! Bensin som innehåller lkohol (etnol eller metnol) kn orsk tt syr bilds under förvring och kn skd systemet. Om den bensin som nvänds innehåller lkohol, rekommenderr vi tt du tppr ur så mycket som möjligt v den kvrvrnde bensinen ur bränsletnken, bränsleledningen och motorns bränslesystem. Den effektivste metoden för förberedelse för förvring är tt tillsätt i bränsletnken den rekommenderde mängden v Mercury Precision bränslestbilistor och Mercury Precision Quickleen-produkter enligt beskrivning på ders behållre innn båten nvänds sist gången. Tillsättning v bränslestbilistor hindrr tt det bilds ferniss och gel i bensinen. Mercurys Precision Quickleenprodukt hjälper till tt rengör och smörj bränsleinsprutrn. 1. Bärbr bränsletnk - Häll erforderlig mängd bensinstbilistor (följ instruktionern på behållren) i bränsletnken. Tipp bränsletnken bkåt och frmåt för tt blnd stbilistorn med bränslet. 2. Permnent instllerd bränsletnk - Häll erforderlig mängd bensinstbilistor (följ instruktionern på behållren) i en seprt behållre och blnd med ungefär en liter (1 qurt) bensin. Häll denn blndning i bränsletnken. 3. Avlägsn det vttenvskiljnde bränslefiltret från motorn. Töm bränslet in i en lämplig behållre och ksser filtret på rätt sätt. 4. Blnd ihop följnde i ett kärl. 8 cc (0.27 oz.) eller två teskedr Mercury Precision Quickleen smörjmedel. 8 cc (0.27 oz.) eller två teskedr Mercury Precision bränslestbilistor. 5. Häll denn blndning i ett nytt vttenvskiljnde bränslefilter. Sätt tillbk bränslefiltret. 6. Prim bränslesystemet som beskrivits i Drift Strt v motorn. 7. Plcer utombordren i vtten eller nvänd spolningstillbehöret för tt cirkuler kylvtten. Strt motorn och kör på tomgång i 10 minuter så tt det behndlde bränslet fyller bränslesystemet. Sköljdpter Q 2 Fästs vid vttenintgen; ger en färskvttennslutning när du spolr kylsystemet eller kör motorn swe 59

68 FÖRVARING Skydd v invändig motorkomponenter OBS! Kontroller tt bränslesystemet hr förberetts för förvring. Se vsnittet Bränslesystemi det föregående. VIKTIGT! Se vsnittet Undersökning och byte v tändstift eller korrekt nvisningr om hur mn vlägsnr tändstiftskblr. 1. Avlägsn tändstiften. Fyll på ungefär 30 ml (1 oz.) motorolj eller sprej fem sekunder v förvringstätningen i vrje tändstiftshål. 2. Vrid svänghjulet mnuellt fler gånger för tt fördel oljn eller uppställningstätningen i cylindrrn. 3. Sätt tillbk tändstiften. Skydd v yttre utombordskomponenter Smörj ll utombordskomponenter som är uppräknde i Underhåll - Inspektions- och underhållsschem. Bättr på ll repor på målde ytor. Kontkt din återförsäljre för bättringsfärg. Sprej Quicksilver eller Mercury Precision Lubricnts korrosionsskydd på yttre metllytor (utom korrosionskontrollnodern). Tubens ref.nr. Beskrivning Används på R/N 120 Korrosionsskydd Extern metllytor Q55 Växelhus Tpp ur och fyll på växellådsolj (se Underhåll - växellådssmörjning). Plcering v utombordre för uppställning Förvr utombordren i upprätt (vertikl) ställning för tt låt vtten rinn ur utombordren. MEDDELANDE Utombordren kn skds om den förvrs i ett tiltt läge. Vtten som smlts i kylpssgern eller regnvtten som smlts i propellerns vgsutlopp i växellådn kn frys. Förvr utombordren i läge helt ner. Btteriförvring Följ btteritillverkrens instruktioner om förvring och omlddning. T ut btteriet ur båten och kontroller vttennivån. Ldd om det vid behov. Förvr btteriet på svl, torr plts. Kontroller vttennivån regelbundet och ldd om det under förvring. 60 swe

69 FELSÖKNING Strtmotorn drr inte runt motorn MÖJLIG ORSAK Trsig 20 A säkring i strtkretsen. Se Underhålls vsnittet. Utombordren hr inte växlts till neutrlt läge. Svgt btteri, eller btterinslutningr är lös eller korroderde. Defekt tändningslås. Defekt kbel- eller elnslutning. Defekt strtmotorsolenoid eller fel på slvsolenoid. Motorn strtr inte MÖJLIGA ORSAKER Nödstoppskontkten står inte i KÖR-läge. Btteriet inte fullddt. Felktig strtprocedur. Se vsnittet Körning. Gmmlt eller förorent bränsle. Bränslet når inte frm till motorn. Bränsletnken är tom. Bränsletnkens vluftningsventil inte öppen eller igenstt. Bränsleslngen frånkoppld eller veckd. Pumpblåsn ej intryckt. Pumpblåsns bckventil trsig. Bränslefiltret igenstt. Se vsnittet Underhåll. Defekt bränslepump. Bränsletnkfiltret igenstt. Trsig 20 A säkring. Kontroller säkringr, se vsnittet Underhåll. Luftslngens gängde koppling är lös. Trsig komponent i tändningssystemet. Tändstiften smutsig eller defekt. Se vsnittet Underhåll. Motorn går ojämnt MÖJLIG ORSAK Tändstiften är smutsig eller defekt. SeUnderhåll vsnittet. Felktig inställning och justering. Begränst bränsleflöde till motorn.. Motorns bränslefilter är blockert. SeUnderhåll vsnittet. b. Bränsletnksfiltret är blockert. c. Fstsittnde ntihäverventil på inbyggd bränsletnk. d. Bränsleledningen hr vikts eller klämts. e. Tilltäppt insprutre. Luftslngens gängde koppling är lös. Defekt bränslepump. Defekt tändningsystemskomponent. swe 61

70 Prestndförlust MÖJLIG ORSAK Gsspjäll inte helt öppet. Skdd propeller eller felktig propellerstorlek. Överlstd båt eller ojämnt fördeld lst. För mycket vtten i kölen. Båtens botten är smutsig eller skdd. Btteriet håller inte lddningen MÖJLIGA ORSAKER FELSÖKNING Btterinslutningr är lös eller korroderde. Låg elektrolytnivå i btteriet. Utslitet eller ineffektivt btteri. Överdriven nvändning v elektrisk tillbehör. Defekt likriktre, genertor eller spänningsregultor. Öppen krets i genertorns utgångsledning (säkrd ledning). 62 swe

71 SERVICEHJÄLP FÖR ÄGAREN Lokl reprtionsservice T lltid utombordren till en lokl uktoriserd försäljre om den är i behov v service. Det är br återförsäljren som kn tillhndhåll de fbriksutbildde mekniker, kunskp, särskild verktyg, utrustning, originldelr och originltillbehör som krävs för tt utför ordentlig service på motorn, om så behövs. Återförsäljren känner bäst till motorn. Service i ndr områden än där du bor Om du inte befinner dig när din lokl försäljre när du är i behov v service, kontkt den närmst uktoriserde återförsäljren. Se Gul Sidorn. Om du v någon nledning inte kn få någon service, kontkt närmst Mercury Mrine servicekontor. Frågor ngående reservdelr och tillbehör All frågor ngående originlreservdelr och tillbehör sk ställs direkt till din lokl uktoriserde återförsäljre. Återförsäljren hr ll informtion som krävs för beställning v reservdelr och tillbehör. Vid förfrågningr om reservdelr och tillbehör frågr återförsäljren efter modell- och serienummer för tt kunn beställ rätt delr. Servicehjälp Det är väldigt viktigt för återförsäljren och oss tt du är nöjd med din utombordrprodukt. Om du hr någr problem, frågor eller ngelägenhet ngående din utombordrprodukt, kontkt återförsäljren eller ett uktorisert Mercury Mrine återförsäljningskontor. Om ytterligre hjälp behövs, utför följnde: 1. Prt med återförsälningskontorets försäljningschef eller servicechef. Om du redn gjort dett, kontkt återförsäljningskontorets ägre. 2. Om du hr någr frågor, ngelägenheter eller problem som inte kn besvrs v återförsäljningskontoret, vr god kontkt ett Mercury Mrine servicekontor. Mercury Mrine kommer hjälp dig och återförsäljningskontoret tt lös ll problem. Följnde informtion kn efterfrågs v servicekontoret: Ditt nmn och dress Telefon -dgtid Utombordrens modell- och serienummer Återförsäljningskontorets nmn och dress Typ v problem Mercury Mrines servicekontor Ring, fx eller skriv till oss om du behöver hjälp. Inkluder ditt telefonnummer (dgtid) med ll e-post- och fxkorrespondens. USA, Knd Telefon Fx Internet Engelsk - (920) Frnsk - (905) Engelsk - (920) Frnsk - (905) Mercury Mrine W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Austrlien, Stillhvsområdet Telefon (61) (3) Brunswick Asi Pcific Group Bessemer Drive Fx (61) (3) Dndenong South, Victori 3175 Austrlien swe 63

72 Europ, Mellnöstern, Afrik SERVICEHJÄLP FÖR ÄGAREN Telefon (32) (87) Brunswick Mrine Europe Prc Industriel de Petit-Rechin Fx (32) (87) B-4800 Verviers, Belgien Mexiko, Centrl- och Sydmerik, Västindien Telefon (954) Mercury Mrine Interchnge Circle North Fx (954) Mirmr, FL USA Jpn Telefon Kisk Co., Ltd Knnbecho Ski-shi Ski-ku Fx Osk, Jpn Asien, Singpore Telefon (65) Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd Fx (65) Loyng Drive Singpore, swe

73 INSTALLATION AV UTOMBORDARE Viktig informtion INNAN MOTORN STARTAS! SE UPP! Undvik motorskd. Flöd oljeinsprutningspumpen på ny eller ombyggd motorer smt efter det tt underhåll utförts på smörjsystemet. Se vsnittet Flöd oljeinsprutningspumpen för instruktioner. BRÄNSLEKRAV Använd inte förblndd bensin och olj i denn motor. Motorn får utomtiskt extr olj under inkörningen. Använd färsk rekommenderd bensin under och efter motorns inkörning. REKOMMENDERAD OLJA Rekommenderd olj OptiMx-olj eller Premium Plus 2-tktsolj TC-W3 för utombordre OptiMx-olj eller Premium Plus TC-W3 är en olj v högre kvlitet som ger ökd smörjning och extr motstånd mot kolvlgringr när den nvänds med bensin v god eller vriernde kvlitet. VIKTIGT! Oljn måste vr NMMA-certifierd TC-W3 2-tktsolj. Håll regelbunden kontkt med din återförsäljre för tt få de senste bensin- och oljerekommendtionern. Om 2-tktsolj för utombordre från Mercury Precision eller Quicksilver inte finns tillgänglig kn den ersätts med en nnn tillverkres 2-tktsolj för utombordre som är NMMA-certifierd TC-W3. Om undermålig 2- tktsolj för utombordre nvänds kn motorns livslängd förkorts. Skdor som orskts v undermålig oljor täcks inte lltid v den begränsde grntin. Båtens hästkrftseffekt! VARNING! Om mn överstiger båtens mx. effektvärde kn dett led till llvrlig personskd eller död. Om llt för stor effekt pplicers kn dett påverk båtens styrning och flytning eller skd kterspegeln. Instller inte en motor vrs effekt är högre än båtens mx. effektvärde. Ge inte din båt för hög effekt och överbelst den inte. De flest båtr hr en erforderlig kpcitetsskylt som vist mx. ccepterd effekt och belstning enligt tillverkren och i enlighet med federl riktlinjer. Kontkt din återförsäljre eller båttillverkren, om du är tveksm. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX swe 65

74 Skydd vid strt i växel INSTALLATION AV UTOMBORDARE! VARNING! Undvik llvrlig personskd eller dödsfll som resultt v oväntd ccelertion, när du strtr motorn. Utformningen v denn utombordre kräver tt det fjärreglge som nvänds måste h en inbyggd skyddsnordning som förhindrr strt med ilgd växel. Det till utombordren nslutn fjärreglget måste vr försett med en frilägesbrytre. Dett förhindrr motorn från tt strt med ilgd växel. Att välj tillbehör till utombordren Äkt Mercury Precision- eller Quicksilver-tillbehör hr konstruerts och testts speciellt för denn utombordre. Viss tillbehör som inte tillverks eller säljs v Mercury Mrine hr inte konstruerts för tt på säkert sätt nvänds med din utombordre eller utombordrens driftssystem. Skff frm och läs instlltions-, driftsoch underhållshndböckern för ll de tillbehör du väljer. Bränslesystem UNDVIK BRÄNSLEFLÖDNINGSSTRYPNING VIKTIGT! Tillsättning v komponenter till bränslesystemet (filter, ventiler, pssningr, etc.) kn stryp bränsleflödet. Dett kn led till tt motorn stnnr vid låg vrvtl, och/eller tt bränslets beskffenhet blir för mgert vid hög vrvtl, vilket kn led till motorskd. ELEKTRISK BRÄNSLEPUMP Bränsletrycket får inte överstig 28 kp (4 psi). Vid behov sk en tryckregultor instllers. KRAV FÖR BRÄNSLESLANG MED LÅG GENOMTRÄNGNING Krävs för utombordre som tillverks för tt säljs, hr sålts eller är till slu i USA. Environmentl Protection Agency (EPA) kräver tt en utombordre som tillverkts efter den 1 jnuri 2009 måste h en bränsleslng med låg genomträngning som primär slng för nslutning v bränsletnken till utombordren. Bränsleslng med låg genomträngning är USCG typ B1-15 eller typ A1-15, ngiven tt inte överskrid 15/gm²/24 timmr med CE 10 bränsle i 23 enligt SAE J mrin bränsleslng. EPA-KRAV PÅ TRYCKSATTA BÄRBARA BRÄNSLETANKAR EPA (Environmentl Protection Agency) kräver tt bärbr bränslesystem som producerts efter den 1 jnuri 2011, för bruk med utombordsmotorer, sk förbli fullständigt förseglde (tryckstt) upp till 34,4 kp (5.0 psi).. Dess tnkr kn innehåll följnde: Ett luftintg som öppns för tt låt luft komm in llteftersom bränsle drs ut ur tnken. Ett luftuttg som öppns (ventilers) till tmosfären och trycket överstiger 34,4 kp (5.0 psi).. KRAV PÅ BRÄNSLEDOSERINGSVENTIL (FDV) När en tryckstt bränsletnk nvänds måste en bränsledoseringsventil vr instllerd i bränsleslngen melln bränsletnken och primerblåsn. Bränsledoseringsventilen hindrr tryckstt bränsle från tt komm in i motorn och överflöd den eller led till möjligt bränsleläckge. 66 swe

75 INSTALLATION AV UTOMBORDARE Bränsledoseringsventilen hr en mnuell utlösningsventil. Den mnuell utlösningsventilen kn nvänds (trycks in) för tt tt öppn (förbipsser) ventilen i fll v bränsleblockering i ventilen. b - b - Bränsledoseringsventil - instllerd i bränsleslngen melln bränsletnken och primerblåsn. Mnuell vlstning c - Ventilerings-/vttendräneringshål c BRÄNSLETANKAR Bärbr bränsletnk Välj en lämplig plcering i båten inom begränsningen för motorns bränsleledningslängd och fäst tnken på plts. Permnent bränsletnk Permnent bränsletnkr sk instllers i enlighet med industriell och sttlig säkerhetsstndrder, vilket inkluderr rekommendtioner som gäller för jordning, ntihävertventilsskydd, ventiltion, m.m. FYLLA BRÄNSLESYSTEMET När en motor strts för först gången eller efter det tt den fick slut eller tömdes på bränsle sk bränslesystemet fylls och flöds. Fyll och flöd bränslesystemet: 1. Kläm pumpblåsn på bränsleledningen tills den känns fst. 2. Vrid tändningsnyckeln till läge "ON" i tre sekunder. Dett kör den elektrisk bränslepumpen. 3. Vrid tillbk tändningsnyckeln till "OFF"-läget och kläm på pumpblåsn igen tills den känns fst. 4. Vrid återigen tändningsnyckeln till läge "ON" i tre sekunder. 5. Fortsätt dett förfrnde tills pumpblåsn på bränsleslngen förblir fst. Instlltionsspecifiktioner b b - Minst kterspegelsöppning Motormittlinje för båtr med två motorer 66,0 cm (26 in.) swe 67

76 Minst kterspegelsöppning INSTALLATION AV UTOMBORDARE En motor Två motorer 84,8 cm (33-3/8 in.) 151,8 cm (59-3/4 in.) Lyft utombordren! VARNING! Undvik llvrlig personskd eller dödsfll. Kontroller innn utombordren lyfts tt lyftringen är gängd i svänghjulet minst fem vrv och tt lyftnordningen hr rätt lyftkpcitet för motorns vikt. Lyft utombordren: 1. Avlägsn kåpn från utombordren. 2. Gäng fst lyftringen i svänghjulets fttning minst fem vrv. - Lyftring 3. Fäst en lyftnordning i lyftringen Lyft utombordren och plcer den på båtens kterspegel. Lyftring Gängs fst i svänghjulet så tt motorenheten kn vlägsns från drivxelhuset eller hel motorn lyfts för vlägsnnde/instlltion. 68 swe

77 INSTALLATION AV UTOMBORDARE Styrkbel Kbel drgen på styrbordsidn 1. Smörj O-ringen och hel kbeländen Tubens ref.nr. Beskrivning Används på R/N C med PTFE Smörj O-ringen och hel kbeländen Q 1 2. Stick in styrkbeln i tiltröret swe 69

78 INSTALLATION AV UTOMBORDARE 3. Dr åt muttern enligt specifiktion Beskrivning Nm lb-in. lb-ft Mutter Fästen för styrlänkstg VIKTIGT! Styrlänksstget som förbinder styrkblrn med motorn måste fästs med en speciell brickhuvudbult (R/N ) och självlåsnde låsmuttrr med nyloninsts (R/N ). Byt ldrig ut låsmuttrr mot vnlig muttrr (icke-låsnde) eftersom de kommer tt skk loss/vibrer v, vilket frigör länkstget så tt det koppls ur.! VARNING! Felktig fästen eller felktig monteringsförfrnden kn resulter i tt styrlänkstget lossnr eller urkoppls. Dett kn orsk plötslig, oväntd förlust v kontroll över båten, vilket kn resulter i dödsfll på grund v tt pssgerrn ksts omkring i eller ut ur båten. Använd lltid de komponenter som krävs och följ instruktioner och vridmomentsförfrnden. 70 swe

79 INSTALLATION AV UTOMBORDARE! VARNING! Slitn, lös eller styrningskomponenter som kärvr kn led till förlust v kontroll över båten. Undersök ll fästkomponenter i styrsystemet och se till tt de inte är slitn, smörj ll fästbeslg och kontroller tt de drgits åt ordentligt i enlighet med undersöknings- och underhållsschemt. d c b Speciell brickhuvudbult (R/N ) b - Nylonlåsmutter nvänds på huvudbulten (R/N ) c - Pltt brick (2) d - Nylonlåsmutter nvänds på kbelkopplingen (R/N ) 1. Monter styrlänkstget på styrkbelkopplingen med två plnbrickor "c" och en självlåsnde låsmutter med nyloninsts "d". Dr åt låsmuttern tills den ligger n och loss den sedn ¼ vrv. 2. Monter styrlänkstget på motorn med den speciell brickhuvudbulten "" och den självlåsnde låsmuttern med nyloninsts "b". 3. Dr åt huvudbulten och därefter låsmuttern, enligt specifiktion. Beskrivning Nm lb. in. lb. ft. Kbelkopplingens nylonlåsmutter "d" Dr åt låsmuttern tills den ligger n och loss den sedn ¼ vrv. Huvudbultens nylonlåsmutter "b" Speciell brickhuvudbult swe 71

80 INSTALLATION AV UTOMBORDARE Fstställ rekommenderd monteringshöjd för utombordren 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c b 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d f b - c - d - e - f - Denn heldrgn linje rekommenders för tt fstställ utombordrens monteringshöjd. De streckde linjern representerr ytterst värden för lyckde höjdmått för montering v utombordre. Denn linje kn vr tt föredr för tt fstställ höjdmåttet för montering v utombordren, om mximl hstighet är det end mn vill uppnå. Denn linje kn vr tt föredr för tt fstställ monteringshöjden vid instlltion v dubbl utombordre. Monteringshöjd för utombordre (höjden för upphängningsbygeln från kterspegelns botten). För höjder över 56,0 cm (22 in.)föredrs vnligtvis en propeller som är vsedd för drift när vttenytn. Mximl förväntd båthstighet (mph). Borrning v monteringshålen för utombordren VIKTIGT! Innn du borrr monteringshål, läs vsnittet Att fstställ rekommenderd monteringshöjd för utombordren och instller utombordren vid närmste rekommenderde monteringshöjd. 72 swe

81 INSTALLATION AV UTOMBORDARE 1. Märk fyr monteringshål på kterspegeln med hjälp v kterspegelns borrfixtur. b - b - c - Borr rikthål Borrfixtur för kterspegeln Akterspegelns mittlinje c 2757 Borrfixtur för kterspegeln A2 Hjälper till vid motorinstlltion genom tt funger som en mll för motormonteringshål Borr fyr 13,5 mm (17/32 in.) monteringshål swe 73

82 INSTALLATION AV UTOMBORDARE Fstsättning v utombordren på kterspegeln FÄSTBULTAR Monteringsbeslg för utombordrens kterspegel - medföljer utombordren Reservdelsnummer Reservdelsnmn Beskrivning Utombordrens monteringsbult ½-20 x 4,50 tum lång (2,25 in. gäng) Låsmutter med nyloninsts ½ Pltt brick 1-1/2 tum i dimeter Pltt brick 7/8 tum i dimeter Tillgänglig monteringsbultr för utombordren Reservdelsnummer Beskrivning ½-20 x 2,50 tum lång (1,25 in. gäng) ½-20 x 3,50 tum lång (1,25 in. gäng) ½-20 x 4,00 tum lång (2,25 in. gäng) ½-20 x 4,50 tum lång (2,25 in. gäng) 10-8M ½-20 x 5,00 tum lång (3,25 in. gäng) ½-20 x 5,50 tum lång (3,25 in. gäng) ½-20 x 6,50 tum lång (2,75 in. gäng) 10-8M ½-20 x 7,50 tum lång (2,75 in. gäng) 10-8M ½-20 x 8,00 tum lång (2,75 in. gäng) KONTROLL AV AKTERSPEGELNS KONSTRUKTION VIKTIGT! Fstställ kterspegelns styrk. Utombordrens monteringslåsmuttrr och bultr bör kunn håll 75 Nm (24,95 kg-ft) vridmoment utn tt kterspegeln ger efter eller spricker. Om kterspegeln ger efter eller spricker under vridmomentet kn kterspegelns konstruktion vr olämplig. Akterspegeln måste förstärks eller bärytn utöks. b b - Akterspegeln ger efter under bultvridmomentet Akterspegeln spricker under bultvridmomentet 74 swe

83 INSTALLATION AV UTOMBORDARE Använd en momentnyckel med visrtvl för tt fstställ kterspegelns styrk. Om du kn fortsätt vrid bulten eller muttern utn tt vridmomentvläsningen på visrtvln ökr, är det en indiktion på tt kterspegeln ger efter. Bärytn kn utöks med en stor brick eller en förstärkningspltt för kterspegeln. b b - Stor kterspegelsbrick Förstärkningspltt för kterspegel 1. Applicer skeppsspärrlck på skften på bultrn, inte på gängorn. 2. Fäst utombordren med korrekt fästbeslg. Dr åt låsmuttrrn till specificert vridmoment. VIKTIGT! Se till tt minst två hel gängor på fästbultrn går ut utnför låsmuttern efter åtdrgning. Låsmuttern måste drs åt medn den fortfrnde är i bultgängorn och inte i kontkt med skftet på bulten. swe 75

84 INSTALLATION AV UTOMBORDARE OBS! För ett mer exkt vridmoment drr du åt kterspegelns låsmuttrr snrre än fästbultrn. d c e c b d Fästbult med 1/2 tums dimeter för utombordre (4) b - 7/8 tums pln brick (4) c - Nylonlåsmutter (4) d - 1-1/2 tums pln brick (4) e - Skeppsspärrlck - pplicer på skftet på bultrn, inte på gängorn Beskrivning Nm lb-in. lb-ft Utombordrens låsmuttrr och bultr - båtkterspegel v stndrdtyp Utombordrens låsmuttrr och bultr - metllyftplttor och smygfästen swe

85 INSTALLATION AV UTOMBORDARE Elsystem, slngr och reglgekblr ISÄRTAGNING AV DEN FRÄMRE KLÄMMAN Avlägsn skruvrn och öppn den främre klämenheten. - Skruv (2) b - Främre klämm b 7644 FJÄRRKABELSTAM Dr 14-stiftsfjärrkbelstmmen genom den främre klämmn. Anslut fjärrkbelstmmen till 14-stiftskontkten på motorkbelstmmen. b b - 14-stiftskontkt 14-stiftsfjärrkbelstm swe 77

86 BATTERIINFORMATION INSTALLATION AV UTOMBORDARE! SE UPP! Sexkntsmuttrr måste nvänds för tt säkr btterikblrn till btteriets polbultr för tt undvik förlust v elkrft. Använd inte "deep cycle"-btterier. Motorer måste nvänd ett mrint strtbtteri med MCA, 800 CCA eller 180 Ah. När du nsluter ett motorbtteri, måste du nvänd sexkntde muttrr för tt säkr btterikblrn till btteripolern. Dr åt muttrrn enligt specifiktion. Beskrivning Nm lb. in. lb. ft. Sexkntsmuttrr 13,5 120 VIKTIGT! Btterikbelns storlek och längd är vgörnde. Se motorns instlltionshndbok för storleksrekommendtioner. En dekl måste plcers när eller på btterilådn för frmtid servicereferens. En5/16 tum och en3/8 tum sexkntsmutter leverers med vrje btteri för utbyte v vingmutter. Metrisk sexkntsmuttrr medföljer inte. NOTICE - DTS & OptiMx Engines DO NOT USE DEEP CYCLE BATTERIES! DTS (Digitl Throttle nd Shift) pplictions nd OptiMx engines must use mrine strting bttery with 1000 MCA, 800 CCA, or 180 Ah. rting. 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS IMPORTANT: Bttery cble size nd length is criticl. Refer to engine instlltion mnul for size requirements Plce decl on or ner bttery box for future service reference. 5/16 nd 3/8 hex nuts supplied for wing nut replcement. Metric hex nuts not supplied swe

87 INSTALLATION AV UTOMBORDARE BATTERIKABELANSLUTNINGAR En utombordre (+) - Röd hyls positiv (+) b - Svrt hyls negtiv ( ) c - Runtdrgningsbtteri b (-) c Dubbl utombordre Anslut en gemensm jordkbel (kbel v smm storlek som motorns btterikblr) melln de negtiv ( ) polern på strtbtteriern. b (-) d b c (-) d Röd hyls positiv (+) b - Svrt hyls negtiv ( ) c - Jordkbel d - Runtdrgningsbtteri swe 79

88 INSTALLATION AV UTOMBORDARE BRÄNSLESLANGS- OCH OLJESLANGSANSLUTNINGAR Bränsleslngsnslutning Bränsleslngens storlek bränsleledningens minst innerdimeter är 8 mm (5/16 in.)med seprt bränsleledning/bränsletnksupptg för vrje motor. 1. Fäst fjärrbränsleslngen vid nslutningen med slngklämm. 2. Anslut fjärroljeslngrn till motorns slngnslutningr. Fäst slngnslutningrn med buntbnd. - b - c - d - e - Slngklämm Buntbnd Oljeslng utn blå rnd Oljeslng med blå rnd Fjärrbränsleslng b c d e 3767 HASTIGHETSMÄTAR- OCH VATTENTRYCKSRÖRANSLUTNINGAR OBS! Dess nvisningr gäller modeller utn SmrtCrft-mätre. Denn utombordre hr ett hstighetsmätrvttenintg som sitter i växellådns frmknt. Om du vill nvänd dett vttenintg för hstighetsmätren sk du koppl loss vttenintgsröret från hstighetsmätrgivren och dr röret ut ur kåpn. Monter kopplingen (som medföljer utombordren) på rörets ände. 80 swe

89 INSTALLATION AV UTOMBORDARE Anslut vttentrycksmätrslngen till dett rör på följnde sätt: c b e d g f b - c - d - e - f - g - Hstighetsmätrens vttenintgsrör Vttentrycksrör Koppling Plugg Rillslngkoppling Hstighetsmätrslng Vttentrycksrör Växel- och gskbel MOTROTERANDE UTOMBORDARE Motroternde (åt vänster) växellådor kn identifiers genom ett "L" som är instämplt i propellerxeländn. Quicksilvers konsolmonterde reglge för dubbl motorer behövs för tt växl den motroternde utombordren. I instlltionsnvisningrn som medföljer reglget förklrs proceduren som krävs för tt nslut dett reglge till en motroternde utombordre. VIKTIGT! Om den motroternde utombordren är riggd på liknnde sätt som en stndrdroternde utombordre ELLER om en stndrdroternde utombordre är riggd på liknnde sätt som en motroternde utombordre måste bckdrev och lger i växellådn funger som frmdrev. Bckdrevet/lgret är inte konstruert för tt klr v de ihållnde belstningr som uppstår vid körning med konstnt högt motorvrvtl och tryck. swe 81

90 INSTALLATION AV UTOMBORDARE Hos motroternde utombordre rör sig växellänkget i motstt riktning mot hur det gör hos stndrdroternde motorer. Forwrd Ger Reverse Ger Reverse Ger Forwrd Ger 7724 Stndrdrottion 7726 Motrottion MONTERA VÄXELKABELN VIKTIGT! Växelkbeln är den först kbeln som rör på sig när fjärreglgehndtget flytts ur neutrlläge, så den sk monters/nsluts till motorn först. Hitt växelkbelns mittpunkt VIKTIGT! Let red på mittpunkten för slcket eller glpprummet som finns i växelkbeln så tt växelkbeln justers ordentligt. 1. Märk upp frmåtläget enligt följnde:. Flytt fjärreglgehndtget från neutrlläget till frmåtläget och för frm hndtget till läge för full frt. Se till tt gsreglget rör gsreglgets stoppskruv. b. För långsmt tillbk hndtget till neutrlspärrläget. c. Gör ett märke på växelkbeln mot dess ändstyrre Frmåtlägesmrkering 2. Märk upp bckläget enligt följnde:. Flytt fjärreglgehndtget till bckläget och för frm hndtget till läge för full frt. Se till tt gsreglget rör gsreglgets stoppskruv. b. För långsmt tillbk hndtget till neutrlspärrläget. 82 swe

91 INSTALLATION AV UTOMBORDARE c. Gör ett märke på växelkbeln mot dess ändstyrre Bcklägesmrkering 3. Mrker mitten på växelkbeln mittemelln frmåt- och bcklägesmrkeringrn Mittmrkering 4. Rikt in kbeländstyrren mot dett mittmärke när kbeln monters på motorn. 5. Plcer fjärreglget och utombordren i neutrlläge. 6. Skjut växelkbelhållren frmåt till du känner motstånd, och skjut sedn kbelförnkringen bkåt tills du känner motstånd. 7. Centrer fästbulten melln dess motståndspunkter. b b - Fästbult Växelkbelhållre swe 83

92 INSTALLATION AV UTOMBORDARE Juster växelkbeln Juster växelkbeln: 1. Rikt in växelkbelns ändstyrre med mittmrkeringen som du gjorde i Hitt växelkbelns mittpunkt Mittmrkering 2. Sätt växelkbelns ändstyrre på fästbulten och juster kbelhylsn så tt den lätt glider in i trumhållren. 3. Säkr växelkbeln med växelkbelhållren. b b - Kbelhyls Växelkbelhållre 4. Kontroller växelkbeljusteringrn så här:. Växl fjärreglget till frmåtläget smtidigt som du vrider propellerxeln. Om propellerxeln inte låses i växel sk kbelhylsn justers närmre kbelns ändstyrre. b. Plcer fjärreglget i neutrlläget. Om propellerxeln inte vrids lätt och utn motstånd sk hylsn justers bort från kbelns ändstyrre. Upprep steg och b. c. Växl fjärreglget till bckläget smtidigt som du vrider propellerxeln. Om propellerxeln inte låses ordentligt i växel sk hylsn justers bort från kbelns ändstyrre. Upprep steg t.o.m. c. d. Plcer fjärreglgets hndtg i neutrlläget. Om propellerxeln inte vrids lätt och utn motstånd sk hylsn justers närmre kbelns ändstyrre. Upprep steg t.o.m. d. 5. Ställ tillbk nödstoppsbrytren till "RUN"-läget. 84 swe

93 INSTALLATION AV UTOMBORDARE MONTERA GASKABELN 1. Sätt fjärreglget i neutrlläge. N Anslut gskbeln till gsspken. Säkr med brick och låsmutter. b c - b - c - Brick och låsmutter Gskbel Gsspk Juster gskbelhylsn så tt den monterde gskbeln håller stoppskruven för tomgång mot stoppet. - Gskbelhyls b - Stoppskruv för tomgång b Kontroller gskbelns justering på följnde sätt:. Lägg i utombordrens växel ett pr gånger för tt ktiver gslänkrn. Se till tt vrid runt propellerxeln medn du lägger i bckväxeln. b. För tillbk fjärreglget till neutrlläge. Plcer en tunn pppersbit melln tomgångsjusteringsskruven och tomgångsstoppet. Justeringen är korrekt när ppperet kn ts bort utn tt det slits sönder, men ändå hr ett visst motstånd. Juster om kbelhylsn vid behov. swe 85

94 INSTALLATION AV UTOMBORDARE VIKTIGT! Tomgångsstoppskruven måste vidrör stoppet. b b - Stoppskruv för tomgång Tomgångsstopp 5. Lås trumhållren på plts med kbelspärren. Ihopsättning v den främre klämmn VIKTIGT! Tillräckligt glpp måste finns i motorns kbelstm, btterikblr, bränsleslng och oljeslngr drgn melln klämm och motorfästen för tt vlst belstning och förhindr slngr från tt vik sig eller klämms. 1. Sätt neoprenomslg över ledningr, slngr och reglgekblr swe

95 INSTALLATION AV UTOMBORDARE 2. Fäst klämmn med två skruvr. - Skruv (2) b - Främre klämm b 7644 Oljeinsprutningsinställning FYLLA OLJETANKEN 1. Avlägsn påfyllningslocket från motorns oljetnk och fyll tnken med rekommenderd olj. Sätt tillbk påfyllningslocket och dr åt ordentligt. - Påfyllningslock 2683 VIKTIGT! Avlägsn inte vluftningskåpn från oljetnken på motorn när du fyller på tnken. Om du tr v vluftningskåpn kn dett skd gängorn i oljetnkens lock. Skdde gängor kn orsk frmtid oljeläckge. 2. Kontroller oljenivån i den motormonterde oljetnken. Tnken måste innehåll minst 118 ml (4 oz) olj innn motorn strts. swe 87

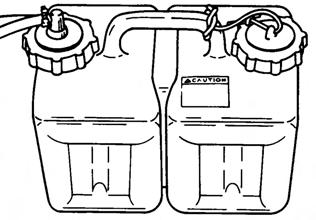

96 INSTALLATION AV UTOMBORDARE 3. Om oljenivån understiger 118 ml (4 oz), sk du loss på vluftningskåpn. Använd en oljeknn för tt fyll tnken med minst 118 ml (4 oz) v den rekommenderde oljn. Dr åt vluftningskåpn. b - b - Motormonterd oljetnk Avluftningskåp 7745 FLÖDNING AV OLJEINSPRUTNINGSPUMPEN Innn motorn strts först gången sk oljeinsprutningspumpen flöds. Flödning vlägsnr luft som kn finns i pumpen, oljetillförselslngen eller intern pssger. - b - Oljeinsprutningspump Oljetillförselslng b 7747 VIKTIGT! Fyll motorns bränslesystem med bränsle innn oljeinsprutningspumpen flöds. Annrs kommer bränslepumpen tt gå utn bränsle under flödningen och kn skds. Flöd oljeinsprutningspumpen så här: 1. Fyll motorns bränsletnk med bränsle. 2. Sätt bränslepumpblåsn så tt pilen på pumpblåsns sid pekr uppåt. Kläm pumpblåsn på bränsleslngen tills den känns fst swe

97 INSTALLATION AV UTOMBORDARE 3. Vrid tändningsnyckeln till läget ON Inom de först 10 sekundern efter det tt tändningslåset hr slgits på sk du flytt fjärreglgets hndtg från neutrlläge till frmåtväxel 3 till 5 gånger. Dett kommer utomtiskt tt strt flödningen. OBS! Det kn t ett pr minuter för pumpen tt slutför flödningen. TÖMNING AV LUFTEN UR MOTOROLJETANKEN 1. Loss vluftningskåpn på den motormonterde oljetnken. 2. Strt motorn. 3. Kör motorn tills ll luft hr ventilerts ut och olj börjr flöd ut ur tnken. 4. Dr åt vluftningskåpn. Montering v propeller! VARNING! Om propellerxeln vrids runt medn motorn hr växel ilgd finns risk för tt motorn drs runt och strtr. För tt undvik denn typ v ovsiktlig motorstrt och möjlig llvrlig personskd genom tt träffs v en roternde propeller sk du lltid plcer utombordren i neutrlläget och t loss tändkblrn när du utför service på propellern. 1. Propeller med Flo-Torq I drevnv Instller främre trycknv, propeller, kontinuitetsbrick, bkre trycknv, propellermutterbrick och propellermutter på xeln. b c - b - Propellermutter Propellermutterbrick c - Bkre trycknv d - Kontinuitetsbrick e - Propeller d e f f - Främre trycknv swe 89

98 INSTALLATION AV UTOMBORDARE 2. Propeller med Flo-Torq II drevnv Instller främre trycknv, utbytbr drivhyls, propeller, trycknv, propellermutterbrick och propellermutter på xeln. b c e f - b - Propellermutter Propellermutterbrick c - Bkre trycknv d - Propeller e - Utbytbr drivhyls f - Främre trycknv d Plcer en träbit melln växellådn och propellern och dr åt till specifiktioner. Beskrivning Nm lb. in. lb. ft Propellermutter Säkr propellermuttern genom tt böj in tre v flikrn i trycknvets räfflor Trimm in tppen! VARNING! Undvik eventuell llvrlig personskd eller dödsfll. Juster utombordren till en mellnliggnde trimposition så snrt båten plnr för tt undvik tt bli utkstd pg tt båten svänger runt. Försök inte sväng båten under plning om utombordren trimmts extremt in eller ner och det föreligger ett drg i rtten. En del båtr, i synnerhet en del Bss-båtr, som hr byggts med större än norml kterspegelsvinkel, vilket gör det möjligt för utombordren tt trimms ytterligre in eller under. Denn större undertrimkpcitet är önskvärd för tt förbättr ccelertion smt minsk den vinkel och tid som körs med stäven hög när mn börjr pln och kn i viss fll vr nödvändigt för tt strt pln en båt med kterkistor för levnde bete, med tnke på ll olik tillgänglig propellrr och höjdintervll för motorinstlltioner. 90 swe

99 INSTALLATION AV UTOMBORDARE Men, när mn väl plnr, skll motorn trimms till en mer mellnliggnde position för tt undvik en sitution med fören nedåt som klls tt plöj. Plning kn gör tt båten styrs med fören eller överstyrs och konsumerr hästkrfter ineffektivt. - Tiltbult (medföljer ej motor) 2688 Tiltbult v rostfritt stål A Begränsr nedåttrimvinkeln för motorer utrustde med Power Trim, eller hjälper tt fstställ trim-ut vinkeln på motorer utn Power Trim. Ägren kn beslut tt begräns trimningen in. Dett kn åstdkomms genom tt köp en riggtilttpp v rostfritt stål från återförsäljren, och sätt in den genom vlfritt justeringshål i kterspegelns fästenhet. Den icke-rostfri skruven som nvändes för frkt skll inte nvänds för denn tillämpning nnt än tillfälligt. swe 91
