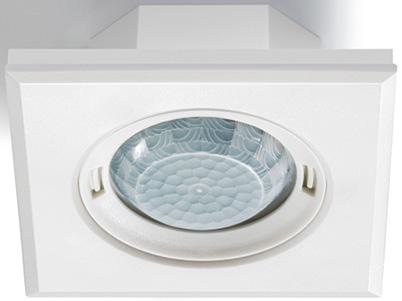

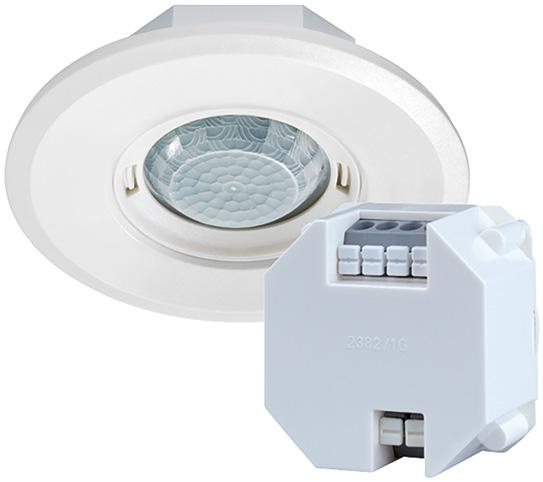

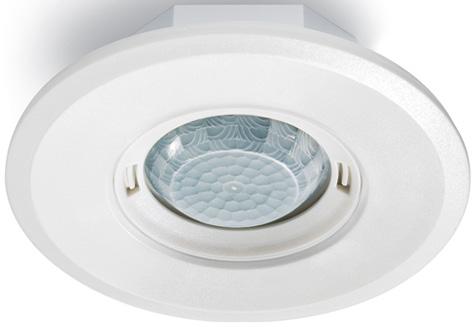

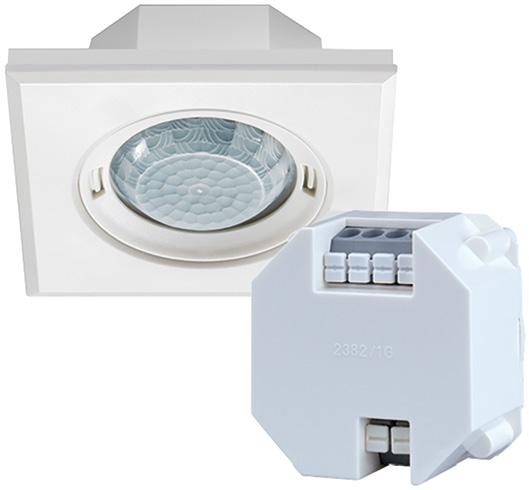

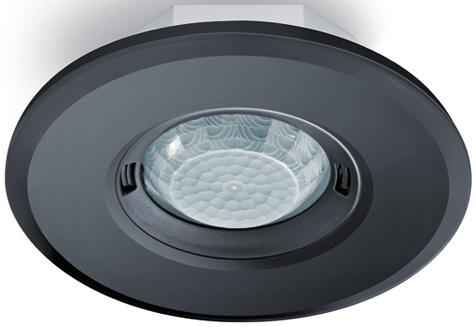

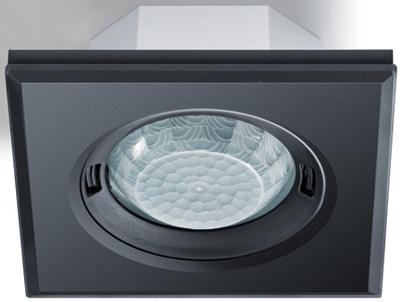

1 PD-FLAT 360i/8 RW DALI EP PD-FLAT 360i/8 SW DALI EP PD-FLAT 360i/8 RB DALI EP PD-FLAT 360i/8 SB DALI EP PD-FLAT-S 360i/8 RW DALI EP PD-FLAT-S 360i/8 SW DALI EP PD-FLAT-LS 360i/8 RW DALI EP Utförlig bruksanvisning 1

2 SE Version Datum Anmärkning MA MA Första utgåvan med korrigering av Mobil-PDi/Dali-beställningsnumret ESYLUX GmbH An der Strusbek 40, Ahrensburg, Tyskland Med reservation för ändringar. Reproduktion, även översättningar till andra språk eller återanvändning av innehåll för andra ändamål får endast ske efter skriftligt godkännande från företaget ESYLUX GmbH. 1/ 46

3 Innehållsförteckning SE Innehåll 1 Information om dokumentet Tillverkarens adress Ansvar och skador Produktidentifiering Indikeringar i texten Varningsanvisningar Grundläggande säkerhetsinformation Ändamålsenlig användning Säkerhetsföreskrifter Produktbeskrivning Inledning Översikt över funktionerna Till- och frånkopplingsbeteende Efterlystid och frånkopplingsvarning Master-/slavfunktion Skymningsrelädrift Inställning av närvarodetektorn Typskylt Bevakningsområde Montering och anslutning Idrifttagning Styrning via knapp Styrning via extern knapp Styrning via DALI-knapp Manövrering med universalfjärrkontroll Ställa in universalfjärrkontrollen Göra tillfälliga inställningar Permanenta inställningar: Programmering Manövrering med fjärrkontroll Mobil-PDi/Dali Göra tillfälliga inställningar Permanenta inställningar: Programmering Master-/slavkonfigurering Skymningsreläläge / 46

4 Innehållsförteckning SE 9 Tekniska uppgifter Åtgärda fel Underhåll, rengöring och avfallshantering ESYLUX TILLVERKARGARANTI / 46

5 Information om dokumentet 1 Information om dokumentet Denna bruksanvisning innehåller utförlig information om funktioner hos, idrifttagning och montering av den beskrivna enheten. Det mest aktuella dokumentet finns online på och kan skrivas ut i A4-format. Läs igenom bruksanvisningen noggrant till slutet, och följ alla säkerhetsanvisningar och varningstexter. 1.1 Tillverkarens adress ESYLUX GmbH An der Strusbek Ahrensburg, Tyskland Internet: E-post: info@esylux.com 1.2 Ansvar och skador Produkten är endast avsedd för ändamålsenlig användning. Den beskrivs i kapitlet med samma namn i denna bruksanvisning. Ändringar, modifieringar eller lackeringar får inte utföras eftersom detta leder till att alla garantier ogiltigförklaras. Kontrollera om enheten är skadad vid uppackning. Om den är skadad ska den lämnas tillbaka till inköpsstället. 1.3 Produktidentifiering Denna bruksanvisning gäller för följande produkter: Artikelnummer EP EP EP EP EP EP EP Artikelbeteckning PD-FLAT 360i/8 RW DALI PD-FLAT 360i/8 SW DALI PD-FLAT 360i/8 SB DALI PD-FLAT 360i/8 RB DALI PD-FLAT-S 360i/8 RW DALI PD-FLAT-S 360i/8 SW DALI PD-FLAT-LS 360i/8 RW DALI Artikelnummer och artikelbeteckning finns även på detektorns typskylt (se Sida 10). 4/ 46

6 Information om dokumentet 1.4 Indikeringar i texten För att underlätta läsbarheten av bruksanvisningen visas informationen med olika markeringar. Markeringarna har följande betydelser: < > markerar menypunkter och knappar för fjärrkontroll Grå markerar en funktion markerar en uppmaning till handling markerar följder av en viss handling samt resultatet markerar viktig och praktisk extrainformation Anger hög elektrisk spänning 1.5 Varningsanvisningar Varningsanvisningarna anges i början av varje kapitel, i de fall en farosituation föreligger. Signalorden har följande betydelser: VARNING! Detta signalord indikerar en fara med hög riskgrad. Att ignorera dessa varningar kan leda till dödsfall eller allvarliga personskador. VARNING! Detta signalord indikerar en fara med medelhög riskgrad. Att ignorera dessa varningar kan leda till dödsfall eller allvarliga personskador. VAR FÖRSIKTIG! Detta signalord indikerar en fara med låg riskgrad. Att ignorera dessa varningar kan leda till en lindrig eller måttlig personskada. OBS! Det här signalordet varnar för situationer som kan leda till skada på egendom om det ignoreras. 5/ 46

7 Grundläggande säkerhetsinformation 2 Grundläggande säkerhetsinformation 2.1 Ändamålsenlig användning ESYLUX taknärvarodetektor är avsedd för små rum och genomgångsutrymmen med dagsljusinsläpp. Vid felaktig användning tar tillverkaren i princip inget ansvar för situationer som resulterar i skador på personer eller egendom. Om du misstänker att en riskfri användning av enheten inte kan garanteras, måste du ta enheten ur drift omedelbart och spärra den mot oavsiktlig användning. Endast fackman 2.2 Säkerhetsföreskrifter Montering och idrifttagning av elektriska enheter till 230 V matningsspänning får endast utföras av elinstallatörer och behöriga elektriker under iakttagande av nationella föreskrifter. VARNING! Livsfara, risk för elektrisk stöt! Följ alltid de fem säkerhetsreglerna: 1. Koppla från 2. Säkra mot återinkoppling 3. Fastställ att den är spänningsfri 4. Jordning och kortslutning 5. Täck för eller gränsa av intilliggande spänningsförande delar. 3 Produktbeskrivning Egenskaper 3.1 Inledning ESYLUX-taknärvarodetektorn i Flat-serien är en passiv infraröd detektor. Den är avsedd för små rum och genomgångsutrymmen med dagsljusinsläpp och reagerar på värmekällor som rör sig. Taknärvarodetektorn kan tända och släcka belysning. Den tar då hänsyn till närvaron av personer och styrkan på det omgivande ljuset. De viktigaste egenskaperna: 360 bevakningsområde, räckvidd på upp till 8 m vid en monteringshöjd på 3 m. DALI-gränssnitt: Automatisk styrning av ljuskanaler beroende på närvaro och dagsljus. Styrfunktion: Närvarodetektorn är en styranordning för DALI-drivmedel. Adressering av enheter/el-fd:er anslutna via DALI är inte 6/ 46

8 Produktbeskrivning SE nödvändig. Alla EL-FD:er aktiveras samtidigt via broadcast-adressen. 3.2 Översikt över funktionerna Funktion Inkoppling enligt ljusstyrkans börvärde Avstängning vid avsaknad av närvarodetektion Kopplingsfördröjning Frånkopplingsvarning Orienteringsljus Inställningsbar efterlystid för orienteringsljus Master-slavfunktion Skymningsreläfunktion Användning Inställbart börvärde för ljusstyrkan förhindrar onödig inkoppling vid tillräcklig ljusstyrka. Funktionen förhindrar onödig belysning. Förhindrar störande till- och frånkoppling vid växlande ljusförhållanden. Information från närvarodetektorn om att belysningen snart släcks. Belysning med låg förbrukning. Anpassning av tiden för orienteringsljuset. Utökning av rörelsebevakningsområdet genom anslutning till andra detektorer. Styrning av belysningen uteslutande baserad på ljusstyrkebörvärden Till- och frånkopplingsbeteende Tillkoppling Frånkoppling Närvarodetektorn tänder belysningen när börvärdet för ljusstyrka underskrids och en rörelse detekteras. Närvarodetektorn släcker belysningen när inga rörelser detekteras och efterlystiden har löpt ut. Närvarodetektorn indikerar att den detekterar rörelser genom att den röda lysdioden blinkar. Lysdiodsignalerna kan stängas av. Mer information om det finns i fjärrkontrollsunderkapitlen "Programmering". Omkopplingsfördröjning Närvarodetektorn lagrar förändringar av ljusstyrkan under förinställda tidsrymder, så att inte alla korta förändringar av ljusstyrkan, exempelvis p.g.a. ett moln som drar förbi, utlöser en omkoppling. Närvarodetektorn tänder belysningen först när börvärdet för ljusstyrka underskridits under 30 sekunder. Under tillkopplingsfördröjningen lyser den röda lysdioden. Närvarodetektorn släcker belysningen först när börvärdet för ljusstyrka överskridits under fem minuter. Under frånkopplingsfördröjningen blinkar den röda lysdioden. Omkopplingsfördröjningen är inte tillgänglig under impulsdrift. 7/ 46

9 Produktbeskrivning Efterlystid och frånkopplingsvarning Efterlystiden är den tid under vilken närvarodetektorn inte stänger av belysningen, trots att den inte detekterar någon rörelse. Den börjar det ögonblick då ingen rörelse detekteras längre och uppgår till fem minuter för fabriksinställningen. Varje detekterad rörelse gör att efterlystiden börjar om från början. När efterlystiden har löpt ut börjar frånkopplingsvarningen. Den varar 60 sekunder. Under frånkopplingsvarningen regleras belysningen till orienteringsljusets ljusstyrkevärde. Om närvarodetektorn detekterar en rörelse under dessa 60 sekunder går den tillbaka till inställningarna för detekterad närvaro. Om närvarodetektorn inte detekterar någon rörelse under frånkopplingsvarningen släcker den belysningen Master-/slavfunktion Detektorns rörelsebevakningsområde kan utökas med ytterligare DALI-närvarodetektorer ur DALI Mini-/Flat-serien. Då måste man ta hänsyn till att alltid endast en detektor arbetar som "master" och de andra detektorerna arbetar som "slav". ESYLUX rekommenderar att man placerar masterdetektorn på det mörkaste stället. Funktioner Masterdetektorn läser på adress 15 och slavdetektorn skriver på adress 15. Adresserna kan inte ändras. Slavdetektorn skickar vid detekterad rörelse var 30:e sekund en TILL-signal till masterdetektorn. Ljusmätningar och inställningar för efterlystid görs via masterdetektorn. En slavdetektors rörelsedetektion leder därigenom till tillkoppling av belysningen, när ljusbörvärdet underskrids vid masterdetektorn. Om belysningen redan är tillkopplad leder slavdetektorns rörelsedetektion till att efterlystiden börjar om. Vilken detektor som arbetar som master och vilken som arbetar som slav kan du ställa in via fjärrkontroll. Mer information om detta finns i kapitel Master-/slavkonfigurering från och med sidan 42. Inkopplingsvärde Frånkopplingsvärde Skymningsrelädrift Närvarodetektorn kan även ställas in för drift som skymningsrelä. Detektorn ignorerar sedan detekterade rörelser eller frånvaron därav vid till- och frånkoppling. Den anslutna belysningen lyser alltid med 100 % i detta läge. Det förinställda inkopplingsvärdet är 50 lux. Men även andra inkopplingsvärden kan ställas in via fjärrkontroll. Dessutom kan det aktuella ljusvärdet sparas som inkopplingsvärde. Frånkopplingsvärdet är alltid det dubbla inkopplingsbörvärdet. När det förinställda 50 lux används tänder detektorn belysningen under 50 lux och släcker den över 100 lux. För att detektorn inte ska reagera på alla kortvariga ljusförändringar är omkopplingsfördröjningen inställd på 5 minuter. Se 8/ 46

10 Produktbeskrivning Till- och frånkopplingsbeteende från och med sidan 7 gällande omkopplingsfördröjningen. Hur du ställer in skymningsrelädriften kan du läsa om i kapitlet Skymningsreläläge från och med sidan 43. I skymningsreläläget reagerar detektorn inte på eventuellt anslutna DALI-knappar. 3.3 Inställning av närvarodetektorn Närvarodetektorn har inga inställningselement. Den kan ställas in på tre sätt: via knapp med ESYLUX-universalfjärrkontrollen Mobil-PDi/Mdi-universal som är tillgänglig som tillbehör med ESYLUX-fjärrkontrollen Mobil-PDi/Dali som är tillgänglig som tillbehör Inställning via knapp Via knapp kan du tillfälligt ändra belysningens ljusstyrka. Kopplas belysningen från och till på nytt lyser den därför med de förinställda värdena och inte med dem som ställts in manuellt via knapp. Närmare information hittar du i kapitlet Styrning via knapp från och med sidan 14. Fjärrkontrollen möjliggör tillfälliga och permanenta, programmerade inställningar. Inställningsmöjligheterna är inte identiska för de båda fjärrkontrollerna: Fjärrkontroll Mobil-PDi/MDi-universal Fjärrkontroll Mobil-PDi/Dali Med ESYLUX-fjärrkontrollen Mobil-PDi/MDi-universal kan du göra alla inställningar som är möjliga. Fjärrkontrollen kan beställas som tillbehör från ESYLUX med artikelnumret EP Inställningarna förklaras i kapitlet Manövrering med universalfjärrkontroll från och med sidan 15. Med ESYLUX-fjärrkontrollen Mobil-PDi/Dali kan du göra väldigt många inställningar. I kapitlet Manövrering med fjärrkontroll Mobil-PDi/Dali från och med sidan 33 hittar du den information som krävs för att bedöma om inställningsmöjligheterna räcker eller om universalfjärrkontrollen är lämpligare. Mobil-PDi/Dali-fjärrkontrollen kan beställas som tillbehör från ESYLUX med artikelnumret EP / 46

11 Produktbeskrivning SE 3.4 Typskylt AU ,5-22,4 V < 12 ma A Tillåten spänning 1. Artikelbeteckning 2. Artikelnummer 2. Anslutningarnas användning 3. Avskalningslängd 4. Tillverkaruppgift och -adress 5. Skyddsklass 6. Avfallshanteringsanvisning PD-FLAT 360i/8 GRW DALI EP S DA 9-10 mm GmbH An der Strusbek Ahrensburg/Germany / 46

12 3.5 Bevakningsområde Bevakningsområde 360. Detektionsräckvidd 8 m vid monteringshöjd på 2,5 m. 6 m 8 m Vinkelräta rörelser mot detektorn är optimalt för registrering. Om någon rör sig direkt och framifrån mot detektorn blir det svårare att detektera rörelsen. Då kan detektorns räckvidd minska. Uppgifterna om räckvidd gäller vid en omgivningstemperatur på ca 20 0 C. Minska bevakningsområdet Med hjälp av den medföljande linsmasken kan delar av bevakningsområdet skärmas av. 11/ 46

13 Montering och anslutning SE 4 Montering och anslutning VARNING! Livsfara, risk för elektrisk stöt! Se till att kabeln är spänningsfri. Kontrollera att kabeln är spänningsfri. Detektorerna är avsedda för infälld montering och infälld montering i innertak. För infälld montering i innertak använder du ESYLUX takinbyggnadssats PD-F (artikelnummer EP ) som är tillgänglig som tillbehör. Välj inbyggnadsplatsen sådan att sikten fortfarande är fri till detektorn. Infraröda strålar tränger inte igenom fasta föremål. Monteringsvarianter Infälld montering Infälld montering i innertak (med takinbyggnadssats PD-F, artikelnr EP ) 12/ 46

14 Idrifttagning SE Anslutning Anslutningen måste göras enligt följande kopplingsschema: DALI Power Supply CU PS DALI EC S1 S2 DA+ DA- DALI EVG DA+ DA- L N L N DA+ DA- Enkelkoppling Parallellkoppling L: Fas 230 V N: Nolledare S1/S2: Anslutning för potentialfri knapp DA+/DA-: DALI-busspänning Initieringsfas Fabriksprogram 5 Idrifttagning Koppla in nätspänningen. En initieringsfas på cirka 30 sek. startas. Den röda och denblå lysdioden blinkar omväxlande. Belysningen är inkopplad under den här tiden. Efter initieringsfasen arbetar närvarodetektorn med följande fabriksinställning: Ljusvärde ca 500 lux Efterlystid 5 min. Känslighet 100 % Läge helautomatik Orienteringsljus På (10 %) Drift Master Dessa inställningar kan du ändra med båda de nämnda fjärrkontrollerna. 13/ 46

15 Styrning via knapp 6 Styrning via knapp Med en extern knapp eller en DALI-knapp kan du göra tillfälliga inställningar. Ett belysningsläge som ställts in via knapp gäller så länge det finns personer närvarande i rummet. Lämnar personerna bevakningsområdet startar den förinställda efterlystiden. När denna tid gått ut växlar detektorn till det inställda driftläget. Vid förnyad inkoppling används det förinställda belysningsvärdet, och inte belysningsvärdet som ställts in med knapp. 6.1 Styrning via extern knapp Närvarodetektorn har en anslutning för en extern knapp (klämmorna S1 och S2, se Montering och anslutning från och med sidan 12). Följande kommandon kan ges med den externa knappen: Tryck kort en gång på knappen: belysningen tänds resp. släcks. Håll knappen intryckt mer än två sekunder: Belysningens ljusstyrka sänks. Håll knappen intryckt tills du når önskad ljusstyrka. 6.2 Styrning via DALI-knapp Närvarodetektorn kan ta emot kommandon från en DALI-knapp via DA- LI-bussen. Förutsättning: DALI-knappen måste vara inställd på adress 15 för att kunna kommunicera med detektorn. Följande kommandon kan ges med DALI-knappen: Till- respektive frånkoppling av ljuskanalen: Tryck kort en gång på knappen. Sänka ljuskanalens ljusstyrka: Håll knappen intryckt tills önskad ljusstyrka har uppnåtts. 14/ 46

16 Manövrering med universalfjärrkontroll 7 Manövrering med universalfjärrkontroll Med den infraröda fjärrkontrollen Mobil-PDi/MDi-universal kan elinstallatörer och användare bekvämt ställa in alla parametrar och specialfunktioner. Fjärrkontrollen kan beställas som tillbehör från ESYLUX med artikelnumret EP Nyckelknapp 3. Navigeringsknappar,,, 4. Hemknapp 5. SD-knapp 6. OK-knapp 7. Enter-knapp För optimal mottagning riktar du fjärrkontrollen mot detektorn vid programmeringen. Observera att vid direkt solljus kan standardräckvidden på ca 8 meter minska pga. andelen infrarött ljus i solljuset. 7.1 Ställa in universalfjärrkontrollen Universalfjärrkontrollen innehåller olika kommandomeningar för många produkter. För att du ska kunna ställa in närvarodetektorn måste du först ställa in den passande kommandomeningen. 1. Slå på fjärrkontrollen med knappen. 2. Bekräfta menypunkten <Remote controls> som är markerad vid starten med knappen. 3. Välj fjärrkontrollen <DALI Plus> med knappen och bekräfta 15/ 46

17 Manövrering med universalfjärrkontroll valet med knappen. Fjärrkontrollen är nu inställd för inställning av närvarodetektorn. Avstängningsautomatik Fjärrkontrollen stänger av sig automatiskt om den inte har använts under en minut. 7.2 Göra tillfälliga inställningar Tillfälliga inställningar gör du under menypunkten <Functions>. 1. Välj menypunkten <Functions> i fjärrkontrollens huvudmeny och bekräfta valet med knappen (hädanefter: <OK-knappen>). Följande funktioner är tillgängliga för tillfälliga inställningar: Menypunkt Beskrivning av funktionen Functions Channel 1 Channel 2 Channel 3 Channel 4 Channels 1 4 Call scene Store scene Reset Test Menypunkten <Functions> <Channel 1> är förvald. Bekräfta valet med <OK-knappen>. Menypunkten <Channel 2> har ingen funktion för Flat-närvarodetektorerna. Den används för styrning av Duo-Dali-enheter. 16/ 46

18 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Channel 1 Light value On Off Dim start Dim stop Menypunkter under <Functions> - <Channel 1> Channel 1 Light value On Off Dim start Dim stop <Light value> Angivelse av ljuseffekten för kanal 1 med procentuella värden mellan 0 och 100 %. Light value 13% <On>/<Off> Belysningen för kanal 1 slås på resp. av under efterlystiden. Efterlystiden startar alltid om på nytt, så länge som ingen rörelse har detekterats. <Dim start> Ändring av ljusstyrkan för kanal 1:s belysning. Förändringen av ljusstyrkan ändrar riktning vid maximal och minimal ljusstyrka. <Dim stop> Stoppar förändringen av ljusstyrkan och bibehåller det aktuella belysningsvärdet under efterlystiden 17/ 46

19 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Functions Channel 1 Channel 2 Channel 3 Channel 4 Channels 1-4 Call scene Channel 3 On Off 4 h on 4 h off Menypunkter under <Functions> - <Channel 3> <On>/<Off> Kanal 3 (externt kopplingsrelä) slås på resp. av under efterlystiden. <4 h On>/<4 h Off> Kanal 3 (externt kopplingsrelä) slås på resp. av under 4 timmar. Functions Channel 1 Channel 2 Channel 3 Channel 4 Channels 1-4 Call scene Menypunkter under <Functions> - <Channel 4> Channel 4 On Off 4 h on 4 h off Functions Channel 1 Channel 2 Channel 3 Channel 4 Channels 1-4 Call scene <On>/<Off> Kanal 4 (externt kopplingsrelä) slås på resp. av under efterlystiden. <4 h On>/<4 h Off> Kanal 4 (externt kopplingsrelä) slås på resp. av under 4 timmar. Menypunkter under <Functions> - <Channel 1-4> Channels 1-4 On Off 4 h on 4 h off <On>/<Off> Alla kanaler slås på resp. av under efterlystiden. <4 h On>/<4 h Off> Alla kanaler slås på resp. av under 4 timmar. 18/ 46

20 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Functions Channel 4 Channels 1 4 Call scene Store scene Reset Test Menypunkter under <Functions> - <Call scene> Aktivering av ljusvärdena för kanalerna 1 till 4 som har sparats som scener. Call scene Scene 1 Scene 2 Scene 3 Scene 4 Functions Channel 4 Channels 1 4 Call scene Store scene Reset Test Menypunkter under <Functions> - <Store scene> Sparar kanalernas aktuella värden under en av fyra scener. Store scene Scene 1 Scene 2 Scene 3 Scene 4 Functions Channel 4 Channels 1 4 Call scene Store scene Reset Test <Reset> Raderar tillfälligt inställda värden. Detektorn återgår till det förinställda driftläget. Functions Channel 4 Channels 1 4 Call scene Store scene Reset Test <Test> Inkoppling av belysningen med maximal ljusstyrka i testsyften. Testläget avslutas genom ett ytterligare knapptryck. 19/ 46

21 Manövrering med universalfjärrkontroll 7.3 Permanenta inställningar: Programmering För att detektorn ska spara inmatningarna måste den försättas i programmeringsläget med fjärrkontrollen. Programmeringsläget måste avslutas efter att de önskade värdena har angivits. Så här aktiverar du programmeringsläget: Tryck på knappen. Den blå lysdioden tänds, belysningen är tänd. Så här avslutar du programmeringsläget: Förutsättningar: Den blå lysdioden tänds. Tryck på knappen. De gjorda inställningarna sparas och programmeringsläget avslutas. Den blå lysdioden slocknar. Tänk på följande: Varje programmering måste börja med aktivering av programmeringsläget och sluta med inaktiveringen av programmeringsläget. Detta start- och slutsteg kommer inte att nämnas mera under de följande programmeringarna. Menypunkt Beskrivning av funktionen Programming Light values Time values Operating modes Operating options DALI Factory reset Översikt över underpunkterna till menyn <Programming> <Light values> Inställning av DIM-värdena och förskjutningsinställningar. <Time values> Inställning av efterlystiden för kanalerna. <Operating modes> Inställning av kanalerna till halv- eller helautomatikläge. 20/ 46

22 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen <Operating options> Inställning av ytterligare funktioner, såsom till- och frånkoppling av detektorlysdioderna. <DALI> Inställningar för anslutna DALI-EL-FD:er. Light set value 500 lux <Factory reset> Återställning av detektorns alla inställningar till fabriksinställningarna. Undermenyerna till <Programming> - <Light values> <Light set value> Inställning av ljusbörvärdet mot vilket detektorn reglerar belysningen. Möjliga värden: lux. OBS! Mätvärdet är beroende av mätomgivningen (reflexionsfaktorn)! <Daylight control> Vid aktiverad funktion reglerar detektorn vid närvaro belysningen till 100 % ljusstyrka. <Light value> Inställning av ljuseffekten för kanal 1 till värden mellan % som ljusbörvärde. <Store current value> Spara det aktuellt uppmätta ljusvärdet som ljusbörvärde. <Orientation light> Inställning av orienteringsljusets ljusstyrka till värden mellan 10 % och 50 %. Orienteringsljuset är belysningen som detektorn ställer in när efterlystiden har löpt ut och det uppmätta ljusvärdet ligger under ljusbörvärdet. 21/ 46

23 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Time values Ch1/2 sw. off delay Ch3 sw. off delay Ch4 sw. off delay Ch1/2 sw. off warn. Ch1/2 sw. fade out Undermenyerna till <Programming> - <Time values> Ch1/2 sw. off delay 5 min <Ch1/2 sw. off delay> Inställning av tiden som kanal 1 förblir tillkopplad efter den senaste gången som närvaro detekterades. Möjliga värden: 1 till 240 minuter. Time values Ch1/2 sw. off delay Ch3 sw. off delay Ch4 sw. off delay Ch1/2 sw. off warn. Ch1/2 sw. fade out <Ch3 sw. off delay> Inställning av tiden som kanal 3 förblir tillkopplad efter den senaste gången som närvaro detekterades. Möjliga värden: 1 till 240 minuter. Ch3 sw. off delay 30 min Time values Ch1/2 sw. off delay Ch3 sw. off delay Ch4 sw. off delay Ch1/2 sw. off warn. Ch1/2 sw. fade out <Ch4 sw. off delay> Inställning av tiden som kanal 4 förblir tillkopplad efter den senaste gången som rörelse resp. närvaro detekterades. Möjliga värden: 1 till 240 minuter. Ch4 sw. off delay 6 min 22/ 46

24 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Time values Ch1/2 sw. off delay Ch3 sw. off delay Ch4 sw. off delay Ch1/2 sw. off warn. Ch1/2 sw. fade out Ch1/2 sw. off warn. <Ch1/2 sw. off warn.> Inställning av tiden för frånkopplingsvarning till värden mellan 1 och 240 sekunder. När efterlystiden tid löpt ut kopplar detektorn om till frånkopplingsvarningsdrift, innan den stänger av kanalerna helt. Ljuset sänks då till orienteringsljusvärdet. Om en rörelse upptäcks under frånkopplingsvarningstiden återgår detektorn till det tidigare driftläget. 60 sec Time values Ch1/2 sw. off delay Ch3 sw. off delay Ch4 sw. off delay Ch1/2 sw. off warn. Ch1/2 sw. fade out Ch1/2 sw. fade out <Ch1/2 sw. fade out> Inställning av efterbelysningstiden (orienteringsljusets efterlystid) till värden mellan 0 och 240 minuter. När efterlystiden tid löpt ut kopplar detektorn om till efterbelysningstid, innan den stänger av kanalerna helt. Denna funktion förhindrar att ljuskällorna tänds ofta i starkt frekventerade områden. 30 min 23/ 46

25 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Programming Light values Time values Operating modes Operating options DALI Factory reset Operating modes Fully automatic Ch1/2 semiaut. class. Ch1/2 semiaut. smart Ch3 fully automatic Ch3 semiautomatic Ch3 pulse Undermenyerna till <Programming> - <Operating modes> <Fully automatic> Vid aktiverad helautomatik kopplar detektorn automatiskt till och från kanalerna 1 och 2. <Ch1/2 semiaut. class.> Vid aktiverad halvautomatik måste belysningen tändas med en knapptryckning. Överskrider det uppmätta ljusvärdet det inställda börvärdet, kopplar detektorn om till 10 % ljusstyrka och väntar sig en knappinmatning inom en minut. Om ingen knappinmatning sker kopplar detektorn från igen. För att koppla till igen måste man trycka på knappen igen. <Ch1/2 semiaut. smart> Vid aktiverad halvautomatik smart måste belysningen tändas med en knapptryckning. Överskrider det uppmätta ljusvärdet det inställda börvärdet, kopplar detektorn om till 10 % ljusstyrka och väntar sig en knappinmatning inom en minut. Om ingen sker kopplar detektorn från. Skillnad mot halvautomatik classic: Om det uppmätta ljusvärdet faller under det inställda börvärdet, kopplar detektorn till kanal 1 om närvaro fortsätter att detekteras. 24/ 46

26 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen Operating modes Fully automatic Ch1/2 semiaut. class. Ch1/2 semiaut. smart Ch3 fully automatic Ch3 semiautomatic Ch3 pulse Operating modes Ch3 semiautomatic Ch3 pulse Ch4 fully automatic Ch4 semiautomatic Ch4 pulse <Ch3 fully automatic> Vid aktiverad helautomatik kopplar detektorn automatiskt till och från kanal 3. <Ch3 semiautomatic> Vid aktiverad halvautomatik måste man trycka på den anslutna knappen för att koppla till kanal 3. <Ch3 pulse> Vid aktiverad K3 puls kopplas kanal 3 till i 5 sek. och från i 5 sek, varje gång som rörelse detekteras. Operating modes Ch3 semiautomatic Ch3 pulse Ch4 fully automatic Ch4 semiautomatic Ch4 pulse Operating modes Ch4 semiautomatic Ch4 pulse Presence/Master On Master/Twilightswitch SLAVE On Light Regulation On <Ch4 fully automatic> Vid aktiverad helautomatik kopplar detektorn automatiskt till och från kanal 4. <Ch4 semiautomatic> Vid aktiverad halvautomatik måste man trycka på den anslutna knappen för att koppla till kanal 4. <Ch4 pulse> Vid aktiverad K4 puls kopplas kanal 4 till i 5 sek. och från i 5 sek, varje gång som rörelse detekteras. <Presence/Master On> Omkoppling av mastern till "Närvarodetektor med masterfunktion" som vid leverans. Se även kapitel Master-/slavfunktion på sidan 8 för masterfunktionen. 25/ 46

27 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen Operating modes Ch4 semiautomatic Ch4 pulse Presence/Master On Master/Twilightswitch SLAVE On Light Regulation On <Master/Twilightswitch> Omkoppling av detektorn till skymningsrelädrift. Se även kapitlet Skymningsrelädrift på sidan 8. <SLAVE On> Vid aktiverad <SLAVE On> kopplar detektorn om på grund av närvarodetektion från en ansluten ytterligare DALI-närvarodetektor från DALi Mini-/Flat-serien. Se även kapitlet Master-/slavfunktion på sidan 8 <Light Regulation On> Reglering av belysningen utan hänsyn till detekterad närvaro på grund av ljusbörvärdet och den uppmätta ljusstyrkan. 26/ 46

28 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen Programming Light values Time values Operating modes Operating options DALI Factory reset Undermenyerna till <Programming> - <Operating options> Operating options 100 h burn in on 100 h burn in off Corridor on Corridor off Detector LEDs On Detector LEDs Off <100 h burn in on> Inkoppling av kanalerna 1 och 2 i 100 timmar för att "bränna in" ljuskällan. <100 h burn in off> Avslutning av inbränningsprocessen i förtid. <Corridor on> När <Corridor on> är aktiv kan kanalerna 1 och 2 inte stängas av med hjälp av knapp. <Corridor off> När <Corridor off> är aktiv kan kanalerna 1 och 2 stängas av med hjälp av knapp. Operating modes Detector LEDs On Detector LEDs Off Orientation light on Orientation light off Sensitivity <Detector LEDs On> Aktivering av bekräftelse av närvarodetektion via röd detektorlysdiod. <Detector LEDs Off> Inaktivering av bekräftelse av närvarodetektion via röd detektorlysdiod. 27/ 46

29 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen Operating modes Detector LEDs On Detector LEDs Off Orientation light on Orientation light off Sensitivity Sensitivity reduced <Orientation light on> Inkoppling av orienteringsljuset för kanal 1 och 2 när efterlystiden löpt ut och efter frånkopplingsvarningen (om den aktiverats > 0 min.) med det inställda värdet. <Orientation light off> Avstängning av kanalerna 1 och 2 när efterlystiden löpt ut efter frånkopplingsvarningen (om den aktiverats > 0 min.). <Sensitivity> Inställning av närvarodetektionens känslighet. Inställningsvärden: normal - minskad- starkt minskad. Fabriksinställning: normal. <Wall/Ceiling> Omkoppling av ljusvärdesmätningen mellan montering i innertak och väggmontering. Återkoppling för omställning till montering i innertak: röd lysdiod lyser. Återkoppling för omställning till väggmontering: grön lysdiod lyser. DALI Ballast Deactivate output Activate output Configuration on Configuration off Power on level 100 % Undermenyerna till <Programming> - <DALI> - <Ballast> Denna meny innehåller inställningsalternativ för anslutna DALI-EL-FD:er. <Power on level> Efter tillkoppling av enhetens strömförsörjning används ett förinställt utmatningsvärde (0 100 %) så länge ingen värdeändring kommer från DALI-närvarodetektorn. 28/ 46

30 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen Ballast Power on level Sys failure level Max level Min level Fade time Fade rate <System failure level> Inställning av det ljusvärde som EL-FD:n använder när DALI-busspänningen saknas. Möjliga värden %. Sys failure level 100 % Ballast Power on level Sys failure level Max level Min level Fade time Fade rate <Max. level> Inställning av den maximala ljusstyrkan i procent (0 100 %). Max level 100 % Ballast Power on level Sys failure level Max level Min level Fade time Fade rate <Min. level> Inställning av den minimala ljusstyrkan i procent (0 100 %). Min level 0 % 29/ 46

31 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen Ballast Power on level Sys failure level Max level Min level Fade time Fade rate <Fade time> Inställning av den tid under vilken en övergång görs från det aktuella ljusvärdet till det värde som föreskrivs via DALI-kommandot "direkt lampeffektnivå". Fade time 0,7 sec Ballast Power on level Sys failure level Max level Min level Fade time Fade rate <Fade rate> Inställning av övergångshastigheten vid DA- LI-kommandona "DIM-UP" och "DIM-DOWN" (steg per sekund). Fade rate 2,8 Ballast Fade rate Dim linear Dim logarithmic Fast fade rate Reset <Dim linear> Omkoppling av DIM-kurvan till ett linjärt beteende (endast lysdiodsdriftdon). <Dim logarithmic> Omkoppling av DIM-kurvan till ett logaritmiskt beteende. 30/ 46

32 Manövrering med universalfjärrkontroll SE Menypunkt Beskrivning av funktionen Ballast Fade rate Dim linear Dim logarithmic Fast fade rate Reset <Fast fade rate> Inställning av den snabba övergångstiden (fade time) mellan 0 ms och 675 ms (endast lysdiodsdriftdon). Detta kommando kan endast användas i kombination med DALI-driftdon. Fast fade rate 0 ms Ballast Fade rate Dim linear Dim logarithmic Fast fade rate Reset <Reset> Återställning av DALI-driftenheterna till deras fabriksinställningar. Programming Light values Time values Operating modes Operating options DALI Factory reset Fortsättning Submenu <Programming> - <DALI> 31/ 46

33 Manövrering med universalfjärrkontroll Menypunkt Beskrivning av funktionen DALI Ballast Deactivate output Activate output Configuration on Configuration off <Deactivate output> Undertrycker alla utmatningar från detektorn till DALI-bussen, för att man ska kunna konfigurera driftenheterna utan problem med en extern konfigurator (endast aktivt i programmeringsläge). <Activate output> Aktivering av detektorns normala utmatning i programmeringsläget. När den är aktiverad kan externa DALI-gränssnitt störas av "Kommandokollisioner". <Configuration on> Detektorn konfigurerar självständigt alla EL-FD:er som kan nås i DALI-bussen, så att en problemfri kommunikation är möjlig med DALI-detektorn. <Configuration off> Detektorn konfigurerar inte självständigt EL-FD:erna som kan nås i DALI-bussen. Programming Light values Time values Operating modes Operating options DALI Factory reset Factory reset Back Factory reset <Programming> - <Factory reset> <Factory reset> Återställer alla detektorns inställningar till fabriksinställningen. <Factory reset> Nödvändig bekräftelse av återställning till fabriksinställning eller avbrott via <Tillbaka>-menypunkten. 32/ 46

34 Manövrering med fjärrkontroll Mobil-PDi/Dali 8 Manövrering med fjärrkontroll Mobil-PDi/Dali Fjärrkontrollen Mobil-PDi/Dali kan beställas som tillbehör från ESYLUX med artikelnumret EP Liksom med universalfjärrkontrollen kan du göra tillfälliga och permanenta programmeringar med Mobil-PDi/Dali. För optimal mottagning riktar du fjärrkontrollen mot detektorn vid programmeringen. Observera att vid direkt solljus kan standardräckvidden på ca 8 meter minska pga. andelen infrarött ljus i solljuset. 100 Lux c1-50% 200Lux c1-40% 300Lux c1-30% 500Lux c1-20% 750Lux c1-10% c1 c2 10/20% 10/20% 10/20% 10/20% 10/20% 10/20% 10% 20% 8.1 Göra tillfälliga inställningar Knapp Funktion PÅ/AV Manuell Till-/Frånkoppling av belysningen. Återkoppling "PÅ": Bekräftelse genom att den röda lysdioden blinkar kort 2 gånger vid detekterade rörelser. Återkoppling "AV": Bekräftelse genom att den röda lysdioden blinkar kort 1 gånger vid detekterade rörelser. Observera: Läget "PÅ/AV" kan avbrytas med knappen <Reset>. 33/ 46

35 Manövrering med fjärrkontroll Mobil-PDi/Dali Knapp Funktion Reset (återställning)/inställningar Ett knapptryck raderar tillfälligt inställda värden. Detektorn återgår till det förinställda driftläget. Test Driftläge för kontroll av bevakningsräckvidden. Återkopplingar: Den anslutna belysningen tänds. Bekräftelse genom att den blå lysdioden blinkar kort 2 gånger vid detekterade rörelser, vilket gör det möjligt att stega fram bevakningsområdet. Observera: Avsluta testläget genom att åter trycka på knappen <TEST> eller <RESET>. 34/ 46

36 Manövrering med fjärrkontroll Mobil-PDi/Dali SE Knapp Funktion Inställning av önskat ljusvärde via dimmerfunktion Tryck på knappen DIM 1 gång Dimmerfunktionen startar, dimmerfunktionens riktning vänder om när maximal- och minimalvärdet nås. Stoppa dimmerfunktionen i önskat läge Tryck på knappen <Öga>. Dimmerfunktionen stoppar. Ljusvärdet används så länge personer är närvarande i rummet. Om personerna lämnar bevakningsområdet återgår närvarodetektorn till det inställda driftläget efter att efterlystiden gått ut. Denna knappkombination motsvarar knappfunktionen Dimmer, se Styrning via knapp från och med sidan Permanenta inställningar: Programmering Tänk på följande: Varje programmeringsinställning måste börja med aktivering av programmeringsläget och sluta med inaktiveringen av programmeringsläget, så att inmatningarna sparas. De första båda åtgärderna i följande tabell måste därför göras först och sist vid alla andra permanenta inställningar 35/ 46

37 Manövrering med fjärrkontroll Mobil-PDi/Dali Knapp Funktion Aktivera programmeringsläget Tryck på knappen. Efter att man tryckt på knappen befinner sig detektorn i programmeringsläget. Återkoppling: Den blå lysdioden lyser med fast sken, belysningen är tänd. Avsluta programmeringsläget Tryck på knappen. Genom att man trycker på knappen sparas de inställda parametrarna i detektorn och närvarodetektorn återgår till det normala driftläget. Återkoppling: Den blå lysdioden släcks. 750 Ställa in omkopplingsvärdet för ljusstyrka Möjliga värden: 100, 200, 300, 500, 750 lux. Tryck på önskad knapp Detektorn tänder belysningen när börvärdet för börvärdet för ljusstyrka ligger under det förinställda lux-värdet och när den detekterar en rörelse. Återkoppling: röda och blå lysdioden blinkar växelvis 3 gånger. Ställa om detektorn till dagsdrift Tryck på knappen Ljusmätningen är inaktiverad, i tillkopplat läge arbetar den anslutna belysningsarmaturen med den inställda maximala ljuseffekten. Återkoppling: röda och blå lysdioden blinkar växelvis 3 gånger. 36/ 46

38 Manövrering med fjärrkontroll Mobil-PDi/Dali SE Knapp Funktion Användning av aktuellt omgivande ljusvärde som tillkopplingsljusvärde Tryck på knappen Det aktuella värdet för omgivningsljus (mellan 5 och lux) används som ljusbörvärde. Återkoppling: Den blå lysdioden släcks kort efter att den mottagit fjärrkontrollens signal. Har inläsningen genomförts med lyckat resultat tänds belysningen och den blå lysdioden lyser återigen med fast sken, tills programmeringsläget avslutas. Aktivera hel-/halvautomatiskt läge Detektorn kan styra belysningen i det hel- och halvautomatiska läget. Knappen kopplar om mellan hel- och halvautomatik vid varje knapptryckning. Helautomatiskt: Belysningen tänds beroende på det inställda lux-värdet och detekterad rörelse. Om ingen rörelse detekteras längre startar den förinställda efterlystiden. Tryck på knappen. Helautomatik aktiverad. Återkoppling: Den blå lysdioden blinkar 3 gånger. Det för tillfället aktiva läget kan förbikopplas via extern knapp. 37/ 46

39 Manövrering med fjärrkontroll Mobil-PDi/Dali Knapp Funktion Halvautomatik: Belysningen aktiveras via en extern knapp. Belysningen förblir tänd så länge som en rörelse detekteras och börvärdet för ljusstyrka ligger över det förinställda lux-värdet. Tryck på knappen. Halvautomatik aktiverad. Återkoppling: blå lysdioden släcks under ca 3 sek. Tända/släcka detektorns lysdioder Lysdioderna i detektorn kan tändas eller släckas. Knappen kopplar om mellan tända och släckta vid varje knapptryckning. Tryck på knappen Återkoppling lysdioder av: Den blå lysdioden släcks under ca 3 sek. Återkoppling lysdioder på: Den blå lysdioden blinkar 3 gånger. 3 gånger 1 gång Byta ljusvärde Tryck på knappen <Aktivera programmeringsläge> 3 gånger. Tryck på knappen <Öga> 1 gång. Ljusvärdesmätningen kopplar om mellan montering i innertak och väggmontering. Återkoppling montering i innertak: Den röda lysdioden lyser (fabriksinställning). Återkoppling väggmontering: Den gröna lysdioden lyser. 38/ 46

40 Manövrering med fjärrkontroll Mobil-PDi/Dali Knapp Funktion Återställning till driftprogram Tryck på knappen <Reset>. Närvarodetektorn arbetar åter med fabriksinställningarna. Meddelande: den röda lysdioden blinkar 3 gånger. Bekräftelse genom att blå och röd lysdiod på detektorn blinkar kort och omväxlande. Aktivera orienteringsljuset Orienteringsljuset är en så kallad nattljusfunktion. Det kan lysa med 10 eller 20 % av den maximala ljusstyrkan. Knappen kopplar om mellan 10 % och 20 % vid varje knapptryckning. Aktivering med 10 %: Tryck på knappen. Återkoppling: Den röda lysdioden blinkar 3 gånger. Aktivering med 20 %: Tryck på knappen igen. Återkoppling: Den röda lysdioden blinkar 3 gånger. Exempel på användning av orienteringsljuset: När dagsljusinsläppet i ett rum minskar och ljusvärdet som ställts in på detektorn (t.ex.: 400 lux) underskrids, sänks belysningens ljusstyrka automatiskt via dimmerfunktionen till ca 10 % eller 20 % av den maximala ljuseffekten när orienteringsljus aktiverats. 39/ 46

41 Manövrering med fjärrkontroll Mobil-PDi/Dali Knapp Funktion När rörelser uppfattas reglerar detektorn belysningen till det förinställda ljusvärdet. Om inga fler rörelser uppfattas kopplar närvarodetektorn tillbaka till ca 10 % eller 20 % av den maximala ljuseffekten när den inställda efterlystiden har gått ut. Om ljusstyrkan överskrider det inställda ljusvärdet släcker närvarodetektorn orienteringsljuset automatiskt. Ställa in orienteringsljusets ljusstyrka Orienteringsljuset kan lysa med 10 % eller 20 % av den maximala ljuseffekten. Knappen kopplar om mellan 10 % och 20 % vid varje knapptryckning. Inställning på 10 %: Tryck på knappen. Återkoppling: Den gröna lysdioden blinkar. Inställning på 20 %: Tryck på knappen igen. 9 9 Återkoppling: Den röda lysdioden blinkar. 40/ 46

42 Manövrering med fjärrkontroll Mobil-PDi/Dali SE Knapp Funktion Aktivera orienteringsljusets efterlystid med 10 % eller 20 % av ljuseffekten med en efterlystid på 1 min till 60 min Orienteringsljusets efterlystid kan ställas in till 1, 10, 30 eller 60 minuter. Inställning av efterlystiden till önskad varaktighet med 10 % eller 20 % ljuseffekt: Tryck på knappen med den önskade tiden. Tryck på knappen igen för att koppla om mellan 10 % och 20 % ljuseffekt. Bekräftelse genom att blå och röd lysdiod på detektorn blinkar kort och omväxlande. Användningsexempel: Belysningen har tänts, antingen automatiskt eller via knapp eller fjärrkontroll. Om närvarodetektorn inte uppfattar fler rörelser kopplar den tillbaka till ca 10 % eller 20 % ljuseffekt när den inställda efterlystiden har löpt ut. Nu startar den valda inkopplingstiden för orienteringsljuset (t.ex. 10 min.). Om detektorn uppfattar nya rörelser inom denna tid justerar detektorn tillbaka belysningen till det förinställda ljusvärdet. Om inga nya rörelser uppfattas inom denna tid frånkopplas orienteringsljuset automatiskt. 41/ 46

43 Manövrering med fjärrkontroll Mobil-PDi/Dali Knapp Funktion Inaktivering av orienteringsljus (10 % eller 20 % av ljuseffekten) Inaktivering av 10 %: Tryck på knappen. Återkoppling: Den röda lysdioden blinkar 3 gånger. Inaktivering med 20 %: Tryck på knappen igen. Återkoppling: Den röda lysdioden blinkar 3 gånger. Bekräftelse genom att blå och röd lysdiod på detektorn blinkar kort och omväxlande. 8.3 Master-/slavkonfigurering Detektorns rörelsebevakningsområde kan utökas med ytterligare DALI-närvarodetektorer ur DALI Mini-/Flat-serien. Då får alltid endast en detektor arbeta som "master". De andra måste vara inställda på "slavdrift". Mer information om detta hittar du i kapitlet Master-/slavfunktion på sidan 8. Inställningar av efterlystiden och ljusvärden måste alltid göras på masterdetektorn. Knapp Funktion,, Efterfråga aktivt master-/slavläge Tryck på en av knapparna <Låst hänglås>, <C1> eller <C2>. 9 9 Detektorlysdioderna signalerar status. Masterdrift: Den röda lysdioden blinkar 3 gånger. Slavdrift: Den gröna lysdioden blinkar 3 gånger. 42/ 46

44 Manövrering med fjärrkontroll Mobil-PDi/Dali SE Knapp Funktion Ställa om masterdetektorn till slavdetektor Tryck på knappen <Öppet hänglås>. Programmeringsläget är aktivt, den blå lysdioden tänds. Tryck på knappen C2 så många gånger att den gröna lysdioden blinkar 3 gånger. Tryck på knappen <Låst hänglås>. Detektorn befinner sig i slavläge, programmeringsläget är avslutat. Ställa om slavdetektorn till masterdetektor Tryck på knappen <Öppet hänglås>. Programmeringsläget är aktivt, den blå lysdioden tänds. Tryck på knappen C1 så många gånger att den röda lysdioden blinkar 3 gånger. Tryck på knappen <Låst hänglås>. Detektorn befinner sig i masterläge, programmeringsläget är avslutat. 8.4 Skymningsreläläge Detektorn kan ställas in så att den uppför sig som ett skymningsrelä. Standardomkopplingsvärdet är alltid inställt på 50 lux. Även de fabriksinställda ljusvärdena för fjärrkontrollen kan väljas eller det aktuella ljusvärdet kan läsas in och sparas med fjärrkontrollens ögonknapp. Den anslutna belysningen lyser alltid med 100 % i detta läge. I skymningsreläläget reagerar detektorn inte på eventuellt anslutna DALI-knappar. 43/ 46

45 Tekniska uppgifter SE Knapp Funktion,, Ställa om närvarodetektor till skymningsrelä Tryck på knappen <Öppet hänglås>. Programmeringsläget är aktivt, den blå lysdioden tänds. Tryck på knappen C1 så många gånger att den lila lysdioden blinkar 3 gånger. Tryck på knappen <Låst hänglås>. Detektorn befinner sig i skymningsreläläge, programmeringsläget är avslutat. Efterfråga skymningsreläläge Tryck på en av knapparna <Låst hänglås>, <C1> eller <C2>. Detektorlysdioderna signalerar status: Den lila lysdioden blinkar 3 gånger: skymningsrelä. Den röda lysdioden blinkar 3 gånger: masterdrift. Den gröna lysdioden blinkar 3 gånger: slavdrift. 9 Tekniska uppgifter Driftspänning 9,5 22,4 V DC Börvärde ljusstyrka ca lux Efterlystid ca 15 sek min. Kapslingsklass/skyddsklass IP 20/- Drifttemperaturintervall 0 50 C 44/ 46

46 Åtgärda fel 10 Åtgärda fel Fel Orsak/åtgärd Belysningen tänds inte. Belysningen släcks i "mörker" trots närvaro. Belysningen släcks inte resp. belysningen tänds spontant vid frånvaro. Tryckknappen fungerar inte. Belysningen slås på och av under initieringsfasen. Detektorn reagerar inte. Omgivningsljuset ligger över det förinställda börvärdet för ljusstyrka. Belysningen stängdes av manuellt. Personerna befinner sig utanför bevakningsområdet. Det finns värmefelkällor i bevakningsområdet, såsom t.ex. uppvärmning eller ventilation. I bevakningsområdet finns rörliga föremål som gardiner vid ett öppet fönster. Efterlystiden ställdes in på för kort tid. Omgivningsljuset ligger över det förinställda börvärdet för ljusstyrka. Belysningen stängdes av manuellt. Efterlystiden har ännu inte löpt ut. Det finns värmefelkällor i bevakningsområdet, såsom t.ex. uppvärmning eller ventilation. I bevakningsområdet finns rörliga föremål som gardiner vid ett öppet fönster. Enheten befinner sig fortfarande i startfasen. Ljussensorn användes utan nolledaranslutning. Knappen är inte dragen till "S-klämma". Alltför mycket konstljus faller på detektorn. Kontrollera nätspänningen. 45/ 46

47 Underhåll, rengöring och avfallshantering 11 Underhåll, rengöring och avfallshantering Taknärvarodetektorn innehåller inga komponenter som kräver något underhåll. Endast hela enheten får bytas ut. Inga frätande rengörings- eller lösningsmedel får användas för rengöring och vård av enheten. Använd endast en luddfri, torr eller endast med vatten fuktad trasa. Ägare till gamla apparater är enligt lag skyldiga att avfallshantera apparaterna på ett korrekt och föreskrivet sätt. Information får du från din stads- eller kommunalförvaltning. 12 ESYLUX TILLVERKARGARANTI ESYLUX-produkterna är provade enligt gällande föreskrifter och tillverkade med största omsorg. Garantigivaren ESYLUX Deutschland GmbH, Postfach 1840, D Ahrensburg (för Tyskland) resp. motsvarande ESYLUX-distributör i ditt land (en fullständig översikt finns på ger tre års garanti för tillverknings-/materialfel på ESYLUX enheter, räknat från tillverkningsdatum. Denna garanti gäller oberoende av dina lagstadgade rättigheter gentemot försäljaren av enheten. Garantin omfattar inte normalt slitage, förändringar/störningar till följd av påverkan från omgivningen eller transportskador, ej heller skador som uppstår på grund av att bruksanvisningen och underhållsanvisningarna inte följts och/eller på grund av felaktig installation. Medföljande batterier, ljuskällor och laddningsbara batterier omfattas inte av garantin. För att garantin ska uppfyllas måste enheten omedelbart efter att fel/brister fastställts sändas i oförändrat skick tillsammans med kassakvitto och en kort, skriftlig felbeskrivning i en skyddande förpackning med tillräcklig frankering till garantigivaren. Vid rättmätiga garantianspråk står det garantigivaren fritt att inom rimlig tid antingen reparera eller byta ut enheten. Ytterligare anspråk omfattas inte av garantin. Garantigivaren ansvarar särskilt inte för skador som uppstår på grund av en defekt enhet. Om garantianspråken är obefogade (exempelvis efter garantitidens utgång eller om anspråken rör problem som inte innefattas i garantin) kan garantigivaren försöka reparera enheten åt dig till en låg kostnad. 46/ 46
