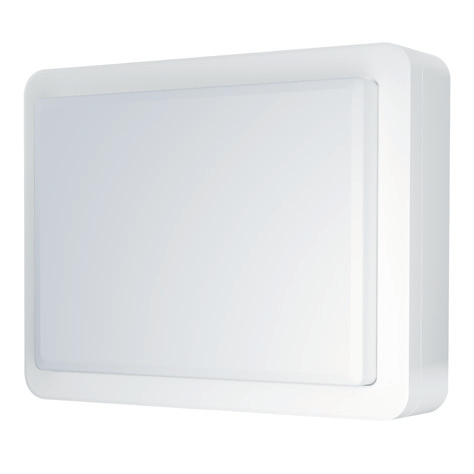

1 ALVA-serien Husnummerarmatur Utförlig bruksanvisning

2 Version Datum Anmärkning BA008851_ Första utgåva BA008851_ Kapitel 6: Kompletteringar av funktionsbeskrivningen ESYLUX GmbH An der Strusbek 40, Ahrensburg, Tyskland Med reservation för ändringar. Reproduktion, även översättningar till andra språk eller återanvändning av innehåll för andra ändamål får endast ske efter skriftligt godkännande från företaget ESYLUX GmbH. 1 / 32

3 Innehållsförteckning Innehållsförteckning 1 Information om dokumentet Tillverkaradress och teknisk hotline Ansvar och skador Produktidentifiering Indikeringar i texten Varningsanvisningar Grundläggande säkerhetsinformation Ändamålsenlig användning Säkerhetsföreskrifter Produktbeskrivning Måttbilder Mekanisk uppbyggnad Ljusfördelningskurva Typskylt Montering Anslutning Armatur med rörelsedetekor efter montering Initieringsfas Fabriksprogram Normalt driftläge Armatur utan rörelsedetektor Ställa in ljusflöde Koppla om ljusflödet Armatur med rörelsedetektor Ställa in ljusflöde Belysning till/från Tända/släcka belysningen via knapp Tända/släcka belysningen via fjärrkontroll Ställa in efterlystid för belysningstid h-funktion Ställa in/stänga av orienteringsljuset permanent Ställa in efterlystid för orienteringsljus Skymningsreläfunktion Helautomatläge Halvautomatläge / 32

4 Innehållsförteckning 6.10 Ytterligare inställningar via fjärrkontroll Underhåll Rengöring Felavhjälpning Tekniska uppgifter EG-försäkran om överensstämmelse Avfallshantering ESYLUX TILLVERKARGARANTI / 32

5 Information om dokumentet 1 Information om dokumentet Denna bruksanvisning innehåller utförlig information om funktioner hos, idrifttagning och montering av den beskrivna enheten. Den senaste versionen av dokumentet finns online på och kan skrivas ut i A4-format. Läs igenom bruksanvisningen noggrant till slutet, och följ alla säkerhetsanvisningar och varningstexter. Adress 1.1 Tillverkaradress och teknisk hotline ESYLUX GmbH An der Strusbek Ahrensburg, Tyskland Internet: E-post: info@esylux.com 1.2 Ansvar och skador Produkten är endast avsedd för ändamålsenlig användning. Den beskrivs i kapitlet med samma namn i denna bruksanvisning. Ändringar, modifieringar eller lackeringar får inte utföras eftersom detta leder till att alla garantier ogiltigförklaras. Kontrollera om enheten är skadad vid uppackning. Om den är skadad ska den lämnas tillbaka till inköpsstället. 1.3 Produktidentifiering Denna bruksanvisning gäller för följande produkter: utan rörelse- detektor med rörelse- detektor Artikelnummer EL EL EL EL EL EL EL EL Artikelbeteckning WHL-ALV AN WHL-ALV WH WHL-ALV AN WHL-ALV WH WHL-ALV AN A WHL-ALV WH A WHL-ALV AN A WHL-ALV WH A 4 / 32

6 Information om dokumentet Orienteringshjälp 1.4 Indikeringar i texten För att underlätta bruksanvisningens läslighet visas information med olika markeringar. Dessa symboler har följande betydelser: < > betyder en knapp eller kommandoknapp Grå markerar en funktion ¾ markerar en uppmaning till handling markerar följder av en handling samt resultat Information. Här hittar du ytterligare information som underlättar användningen. Släng inte den i hushållssoporna Hög elektrisk spänning 5 / 32

7 Information om dokumentet 1.5 Varningsanvisningar Varningsanvisningarna anges i början av varje kapitel, i de fall en farosituation föreligger. Varningsanvisningar med signalorden FARA, VARNING och VAR FÖRSIK- TIG gäller risk för personskador. Signalordet OBRVERA indikerar risk för skada på egendom. Signalorden har följande betydelser: VARNING! Detta signalord indikerar en fara med hög riskgrad. Att ignorera dessa varningar leder till dödsfall eller allvarliga personskador. VARNING! Detta signalord indikerar en fara med medelhög riskgrad. Att ignorera dessa varningar kan leda till dödsfall eller allvarliga personskador. VAR FÖRSIKTIG! Detta signalord indikerar en fara med låg riskgrad. Att ignorera dessa varningar kan leda till en lindrig eller måttlig personskada. OBS! Det här tecknet varnar för situationer som kan leda till skada på egendom om anvisningarna ignoreras. 6 / 32

8 Grundläggande säkerhetsinformation 2 Grundläggande säkerhetsinformation 2.1 Ändamålsenlig användning ESYLUX ALVA WHL-serien får endast användas för följande ändamål: Väggmontering utomhus, t.ex. som husnummer- eller väggbelysningsarmatur. Armaturen kan användas som orienteringsbelysning för entréer och husfasader. Armaturen lämpar sig för nätvidarekoppling. Maximal total ström i nätanslutningsplinten: 3 A. Denna ljusarmatur har inbyggda lysdiodlampor. Armaturens ljuskälla får endast bytas av tillverkaren eller en servicetekniker som anlitats av tillverkaren, eller av någon annan person med jämförbara kunskaper. Vid felaktig användning tar tillverkaren i princip inget ansvar för situationer som resulterar i skador på personer eller egendom. 2.2 Säkerhetsföreskrifter Fackpersonal! Montering och idrifttagning av elektriska enheter till 230 V-spänning får endast utföras av elinstallatörer och behöriga elektriker under iakttagande av nationella föreskrifter. VARNING! Livsfara, risk för elektrisk stöt! ¾ Följ alltid de fem säkerhetsreglerna: 1. Koppla från 2. Säkra mot återinkoppling 3. Fastställ att den är spänningsfri 4. Jordning och kortslutning 5. Täck för eller avgränsa intilliggande spänningsförande delar FARA! Livsfara, risk för elektrisk stöt genom indirekt beröring! ¾ Säkra strömkretsen med en jordfelsbrytare (FI-skydd). 7 / 32

9 Produktbeskrivning Funktioner 3 Produktbeskrivning ESYLUX ALVA WHL-serien är avsedd att användas utomhus som husnummerbelysning. Siffersatserna kan beställas som tillbehör (artikel-nr EL ). Armaturen kan även användas som orienteringsbelysning i entréer och på husfasader. De fast inbyggda lysdioderna har en låg energiförbrukning. Armaturerna i ALVA WHL-serien kan fås med och utan inbyggda rörelsedetektorer. Armaturerna med rörelsedetektorer möjliggör en automatisk ljusstyrning när en rörelse detekteras eller vid förändrat omgivningsljus. I följande tabell är enhetens funktioner beskrivna. Översikten fungerar som beslutshjälp för senare inställningar av elinstallatörer och användare. Armatur utan rörelsedetektor Inställningarna görs via potentiometer och extern knapp. WHL-ALV xx xxx 830 xx och WHL-ALV xx xxx 840 xx Utan rörelsedetektor Funktion Ställa in ljusflöde Belysning till/ från Användning Bestämma armaturens ljusflöde. Armaturen kan tändas och släckas manuellt. Koppla om ljusflödet Koppla om ljusflödet mellan det maximala ljusflödet och det manuellt förinställda ljusflödet. Armatur med rörelsedetektor Inställningarna görs via fjärrkontroll. WHL-ALV xx xxx 830 xx A och WHL-ALV xx xxx 840 xx A Med rörelsedetektor Funktion Ställa in ljusflöde Belysning till/ från Användning Bestämma armaturens ljusflöde. Armaturen kan tändas och släckas manuellt. Koppla om ljusflödet Ställa in efterlystid för belysningstid Koppla om ljusflödet mellan det maximala ljusflödet och det manuellt förinställda ljusflödet. Efterinkopplingstiden är lystiden efter den senast detekterade rörelsen. 8 / 32

10 Produktbeskrivning 4h-funktion Ställa in orienteringsljus Ställa in efterlystid för orienteringsljus Diskret orienteringsbelysning för exempelvis entréer i mörker. Efterlystiden för orienteringsljusets lystid avgör, såvida ingen rörelse har detekterats i avkänningsområdet. Styrning av belysningen uteslutande baserad på ljusstyrkebörvärden. Automatisk styrning av belysningen vid detekterad rörelse. Manuell till-/frånkoppling och automatisk frånkoppling av belysningen. Skymningsreläfunktion Helautomatläge Halvautomat läge Armaturen är tänd eller släckt i 4 timmar. De utförliga funktionsbeskrivningarna hittar du i kapitlet Armatur med rörelsedetektor på sidan Måttbilder 250 mm 75 mm 57 mm 200 mm 9 / 32

11 Produktbeskrivning 3.2 Mekanisk uppbyggnad Hausnummerbelysning utan rörelsedetektor Säkerhetsskruv 2. Armaturkåpa 3. Ljuskälla 4. Potentiometer 1. Hausnummerbelysning med rörelsedetektor Säkerhetsskruv 2. Armaturkåpa 3. Rörelsedetektorer 4. Ljuskälla 10 / 32

12 Produktbeskrivning Rörelsedetektor: Avkänningsområde och räckvidd 2,5 m Avkänningsområdet omfattar 140. Avkänningsräckvidden är 8 m. Linsmask för begränsning av avkänningsområdet 3.3 Ljusfördelningskurva / 32

13 Montering 3.4 Typskylt Typskyltens information N L S WHL-ALV AN Art.-Nr. EL V ~ 15 W 3000 K t a = C AG GmbH An der Strusbek Ahrensburg/Germany IP Artikelbeteckning 2. Artikelnummer 3. Tekniska uppgifter 4 Montering Så här monterar du armaturen: OBS! Armaturen får endast monteras horisontellt! Armaturen kan skadas om den faller ned eller om man skruvar åt den för hårt! utanpåliggande montering ¾ Montera belysningsarmaturen på ett fast, jämnt underlag! 12 / 32

14 Montering ¾ Använd de medföljande gummitätningarna för fästskruvarna! ¾ Använd distansfäste för ojämna monteringsytor eller installation med utanpåliggande ledningar. 4.1 Anslutning Du har möjligheten att ansluta belysningsarmaturen separat eller med en extern knapp respektive brytare. VARNING! Livsfara, risk för elektrisk stöt! ¾ Se till att kabeln är spänningsfri. ¾ Kontrollera att kabeln är spänningsfri. Ansluta armatur utan rörelsedetektor med extern brytare Anslutning med brytare ¾ Anslut armaturen enligt kopplingsschemat. 1. Skyddsledare 2. Neutralledare 3. Fasledare 230 V ~ 4. Anslutning för brytare 13 / 32

15 Montering Ansluta armatur med rörelsedetektor med extern brytare VARNING! Livsfara, risk för elektrisk stöt! ¾ Knapp och ingående ledning är anslutna till yttre ledning och måste dras i enlighet med det. Anslutning med knapp ¾ Anslut armaturen enligt kopplingsschemat. 1. Skyddsledare 2. Neutralledare 3. Fasledare 230 V ~ 4. Anslutning för knapp Med ansluten brytare eller knapp till klämma S kan du koppla om mellan olika driftlägen. 4.2 Armatur med rörelsedetekor efter montering Initieringsfas Varje gång spänningen kopplas till startar initieringsfasen. Armaturens funktion under initieringsfasen Armaturen är tänd. 14 / 32

16 Montering Lysdioderna i rörelsedetektorn blinkar omväxlande rött 2 gånger, blått 2 gånger. Armaturen är driftklar efter ca 30 sek. och arbetar enligt inställt fabriksprogram. Lysdiodernas funktion Röd lysdiod = ljuskanal; blå lysdiod = programmeringsläge; grön lysdiod = 4h-funktion Fabriksprogram Armaturerna med inbyggd rörelsedetektor befinner sig efter initieringsfasen i fabriksprogrammet med följande inställningar: Börvärde ljusstyrka: 30 lux Efterlystid: 2 minuter Driftläge: helautomatik Normalt driftläge I normalt driftläge styr rörelsedetektorn belysningen utifrån omgivningsljuset och detekterade rörelser. Automatisk tillkoppling av armaturen: Förutsättningar: Skymningsrelävärdet har underskridits och Rörelsedetektorn detekterar en rörelse i avkänningsområdet Automatisk frånkoppling av armaturen: Förutsättningar: Efterlystiden har löpt ut Rörelsedetektorn är inaktiverad när skymningsrelävärdet är högre än omgivningsljusets ljusstyrka. 15 / 32

17 Armatur utan rörelsedetektor 5 Armatur utan rörelsedetektor 5.1 Ställa in ljusflöde Inställning av ljusflödet görs med den inbyggda potentiometern. VARNING! Livsfara, risk för elektrisk stöt! De spänningsförande delarna täcks inte helt av skyddskåpan. ¾ Använd endast isolerade verktyg när du ställer in ljusflödet. Via potentiometer Så här ökar du ljusflödet: ¾ Vrid potentiometern åt höger. Armaturen ökar ljusets ljusstyrka. Så här minskar du ljusflödet: ¾ Vrid potentiometern åt vänster. Armaturen sänker ljusets ljusstyrka. Så här kopplar du om ljusflödet: 5.2 Koppla om ljusflödet Via brytare Med en extern brytare (medföljer inte) kan man koppla om mellan ljusflödet som ställts in med potentiometern och det maximala ljusflödet. Det maximala ljusflödet används vid stängd brytare. Förutsättning: Brytaren har anslutits enligt kopplingsschemat. 16 / 32

18 Armatur med rörelsedetektor Via knapp Via fjärrkontroll Mobil-PDi/plus 6 Armatur med rörelsedetektor Med en extern knapp kan du utföra följande funktion med armaturen: Koppla om ljusflödet Armatur till/från Aktivera/inaktivera 4h-funktion. De ytterligare inställningarna kan endast göras via fjärrkontrollen Mobil-PDi/plus. Fjärrkontrollen kan beställas som tillbehör med artikelnumret em Lux c1-50% 200Lux c1-40% 300Lux c1-30% 500Lux c1-20% 750Lux c1-10% c1 c % 10-40% 10-40% 10-40% 10-40% 10-40% För optimal mottagning riktar du fjärrkontrollen direkt mot detektorn vid programmeringen. Observera att vid direkt solljus kan standardräckvidden på ca 8 m minska p.g.a. andelen infrarött ljus i solstrålningen. 6.1 Ställa in ljusflöde Med funktionen Ställa in ljusflöde kan du med hjälp av fjärrkontrollen ange ett fast värde för belysningen vid aktiverad rörelsedetektor. Ställa in ljusflöde Arbetssteg Öppna programmeringsläget I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. 17 / 32

19 Armatur med rörelsedetektor Ställa in ljusflöde Arbetssteg Ställa in ljusflödesvärdet I sensorhuvudet släcks den blå lysdioden i ca 4 sekunder. ¾ Välj inom 4 sekunder ett procentvärde för minskningen av det maximala ljusflödet mellan 0 % och -50 %, genom att du väljer önskat värde med knapparna till. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Avsluta programmeringsläget Den blå lysdioden slocknar. Inställningarna är sparade. 6.2 Belysning till/från Armaturen kan tändas och släckas via extern knapp och med fjärrkontrollen. Knapptryckningsverkan Tända/släcka belysningen via knapp När ännu inga manuella ljusflödesinställningar har gjorts växlar du med varje knapptryckning mellan "till med maximal ljusstyrka" och "från". Så snart du har ställt in ljusflödet manuellt växlar du med en knapptryckning mellan de tre belysningsarmaturlägena: "Till med manuellt förinställt ljusflöde", "till med maximalt ljusflöde" och "från". Så här tänder och släcker du belysningen när ljusflödet inte har ställts in manuellt: Förutsättningar: Armaturen är tänd eller släckt. ¾ Tryck en gång på knappen. Armaturen släcks eller ändrar ljusflödet till det maximala ljusflödet. 1x OFF ON 100% 1x 18 / 32

20 Armatur med rörelsedetektor Så här tänder du belysningen manuellt när ljusflödet har ställts in manuellt: Förutsättning: Ljusflödet har redan ställts in manuellt. Armaturen är släckt. ¾ Tryck kort 1 gång på knappen. Armaturen ändrar ljusflödet till det manuellt inställda ljusflödet (PÅ ). När du trycker på knappen den andra gången aktiveras det maximala ljusflödet. 1x OFF ON 1 1x ON 100% 1x Tända/släcka belysningen via fjärrkontroll Fjärrkontrollens knapp fungerar ungefär som knappen: När ännu inga manuella ljusflödesinställningar har gjorts växlar du med varje knapptryckning mellan "till med maximal ljusstyrka" och "från". Så snart du har ställt in ljusflödet manuellt växlar du med en knapptryckning mellan de tre belysningsarmaturlägena: "Till med manuellt förinställt ljusflöde", "till med maximalt ljusflöde" och "från". Armatur till/ från Tända armaturen med maximalt ljusflöde Arbetssteg Förutsättning: Armaturen är släckt. Ljusflödet har inte ställts in manuellt. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Armaturen ökar ljusets ljusstyrka. 19 / 32

21 Armatur med rörelsedetektor Armatur till/ från Släcka armatur Tända armaturen med förinställt ljusflöde Arbetssteg Förutsättning: Armaturen är tänd och lyser med maximalt ljusflöde. Ljusflödet har inte ställts in manuellt. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Belysningen är släckt. Förutsättning: Ljusflödet har redan ställts in manuellt. Armaturen är släckt. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Armaturen ökar ljusets ljusstyrka. När du trycker på knappen den andra gången aktiveras det maximala ljusflödet. 6.3 Ställa in efterlystid för belysningstid Med funktionen Ställa in efterlystid för belysningstid kan du bestämma hur länge armaturen ska lysa efter den sista detekterade rörelsen. Denna tid kan via fjärrkontrollen ställas in till ett värde på mellan 1 minut och 15 minuter. Efterlystiden aktiveras när rörelsedetektorn inte längre detekterar någon rörelse i avkänningsområdet. Efterlystiden börjar från början efter att ingen rörelse längre detekterats i avkänningsområdet. 20 / 32

22 Armatur med rörelsedetektor Ställa in efterlystiden Öppna programmeringsläget Välj efterlystid mellan 1 och 15 minuter Avsluta programmeringsläget Arbetssteg I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. ¾ Tryck på passande knapp från till. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Den blå lysdioden slocknar. Inställningarna är sparade. Belysningen släcks. Via knapp 6.4 4h-funktion Med 4h-funktionen är armaturen tänd eller släckt i ca 4 timmar. Under denna tid lyser den med det ljusflödet som var aktivt före aktiveringen av 4h-funktionen. Efter att 4h-funktionen slutförts återgår rörelsedetektorn till det förinställda driftläget. Denna funktion kan utlösas och avslutas med en extern knapp. Så här aktiverar du 4h-tillkopplingsfunktionen: Förutsättningar: Armaturen är nu tänd. ¾ Håll knappen intryckt i ca 3 sekunder. Armaturen är tillkopplad i 4 timmar. I sensorhuvudet blinkar den gröna lysdioden. Så här aktiverar du 4h-frånkopplingsfunktionen: Förutsättningar: Armaturen är släckt. ¾ Håll knappen intryckt i ca 3 sekunder. Armaturen är frånkopplad i 4 timmar. I sensorhuvudet blinkar den gröna lysdioden. 21 / 32

23 Armatur med rörelsedetektor Så här inaktiverar du 4h-funktionen: ¾ Tryck kort 1 gång på knappen. 4h-funktion är avstängd. Via fjärrkontroll Mobil-PDi/plus 6.5 Ställa in/stänga av orienteringsljuset permanent Orienteringsljuset möjliggör en diskret belysning av fasader eller entréer. Omkopplingsvärdet för orienteringsljuset ställs in via fjärrkontroll. Du kan ställa in orienteringsljuset för en begränsad tid på från 1 till 60 minuter, genom att du ställer in en efterlystid. Hur du ställer in tiderna kan du läsa om i nästa kapitel. Du kan även låta orienteringsljuset vara till- eller frånkopplat permanent. Om det är tillkopplat permanent aktiveras belysningen med det förinställda ljusflödet om börljusstyrkan underskrids. Dessutom kan du ställa in orienteringsljusets ljusflöde till värden mellan 10 % och 40 % av det maximala ljusflödet. automatisk tillkoppling automatisk frånkoppling Det permanent inställda orienteringsljuset kopplas automatiskt till när ingen rörelse detekteras i avkänningsområdet och belysningens förinställda efterlystid har löpt ut och omgivningsljuset ligger under det inställda skymningsrelävärdet. Det permanent inställda orienteringsljuset kopplas automatiskt från när det finns tillräckligt omgivningsljus. Via fjärrkontroll Mobil-PDi/plus Ställa in orienteringsljuset permanent Öppna programmeringsläget Arbetssteg I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. Aktivera omgivningsljuset permanent ¾ Tryck en gång på knappen. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. 22 / 32

24 Armatur med rörelsedetektor Via fjärrkontroll Mobil-PDi/plus Ställa in orienteringsljuset permanent Ställa in orienteringsljusets ljusflöde Inaktivera orienteringsljuset Avsluta programmeringsläget Arbetssteg ¾ Tryck på knappen två till fyra gånger kort efter varandra, för att ställa in ljusflödet till mellan 10 % och 40 %. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Armaturen ändrar ljusflödesvärdet. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Den blå lysdioden slocknar. Inställningarna är sparade. 6.6 Ställa in efterlystid för orienteringsljus Med funktionen Efterlystid för orienteringsljus ställer du in hur länge orienteringsljuset ska lysa, när huvudefterlystiden har löpt ut. Orienteringsljusets efterlystid kan via fjärrkontroll ställas in till värden på mellan en och 60 minuter. Orienteringsljusets efterlystid aktiveras när huvudefterlystiden har löpt ut. Via fjärrkontroll Mobil-PDi/plus Ställa in orienteringsljusets efterlystid Arbetssteg Öppna programmeringsläget Ställa in efterlystiden mellan 1 och 60 minuter I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. ¾ Ställ in den önskade efterlystiden med knappar- na till. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. 23 / 32

25 Armatur med rörelsedetektor Via fjärrkontroll Mobil-PDi/plus Ställa in orienteringsljusets efterlystid Avsluta programmeringsläget Arbetssteg Den blå lysdioden slocknar. Inställningarna är sparade. Belysningen släcks. 6.7 Skymningsreläfunktion Skymningsreläfunktionen kan endast ställas in via fjärrkontroll. Du kan välja mellan fem inmatningsvärden: 10 lux, 20 lux, 30 lux, 50 lux och 75 lux. Motsvarande fjärrkontrollsknappar har motsvarande 10-faldiga lux-värde tryckt på sig. För att t.ex. ställa in 75 lux trycker du på knappen med texten "750 lux". Via fjärrkontroll Mobil-PDi/plus Ställa in skymningsreläets omkopplingsvärde Arbetssteg Öppna programmeringsläget Ställa in skymningsrelävärde Alternativ: Använd det aktuella lux-värdet som skymningsreläets omkopplingsvärde I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. ¾ Tryck valfritt på en av knapparna till. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Om du använder knappen för att göra inställningen, är skymningsreläet inaktiverat. I sensorhuvudet blinkar den röda lysdioden kort 3 gånger. Avsluta programmeringsläget Den blå lysdioden slocknar. Inställningarna är sparade. 24 / 32

26 Armatur med rörelsedetektor 6.8 Helautomatläge Funktionen Helautomatläge möjliggör automatisk tändning och släckning av belysningen. Denna funktion ställs in via fjärrkontroll. I helautomatläge tänds armaturen automatiskt när omgivningsljuset ligger under det förinställda skymningsrelävärdet och rörelsedetektorn detekterar en rörelse. I helautomatläge släcks armaturen automatiskt när ingen rörelse detekteras och efterlystiden har löpt ut. Armaturen sänker ljusstyrkan till det förinställda ljusflödesvärdet och släcker sig sedan. Belysningen kan tillkopplas manuellt via den externa knappen. Via fjärrkontroll Mobil-PDi/plus Ställa in helautomatik Öppna programmeringsläget Aktivera helautomatläge Avsluta programmeringsläget Arbetssteg I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. Förutsättning: Detektorn har ställts in i halvautomatiskt läge. Den blå lysdioden blinkar kort 3 gånger. Den blå lysdioden slocknar. Inställningarna är sparade. 6.9 Halvautomatläge Om funktionen Halvautomatläge är aktiverad, måste armaturen tillkopplas via extern knapp. Halvautomatikfunktionen aktiveras via fjärrkontroll. Frånkopplingen av armaturen sker automatiskt i halvautomatläge via den inbyggda rörelsedetektorn. 25 / 32

27 Armatur med rörelsedetektor Armaturen kan även kopplas från genom att man trycker på den externa knappen. I halvautomatläge kopplas armaturen automatiskt från när ingen rörelse detekteras i avkänningsområdet och den förinställda efterlystiden och en eventuell orienteringsljusefterlystid har löpt ut. Armaturen sänker ljusstyrkan till det förinställda ljusflödesvärdet och släcker sig sedan. Via fjärrkontroll Mobil-PDi/plus Ställa in halvautomatik Öppna programmeringsläget Aktivera halvautomatläge Avsluta programmeringsläget Arbetssteg I sensorhuvudet lyser den blå lysdioden. Belysningen är tänd. I programmeringsläget reagerar detektorn inte på rörelser. Förutsättning: Detektorn har ställts in i helautomatiskt läge. I sensorhuvudet släcks den blå lysdioden i ca 2 sekunder. Den blå lysdioden slocknar. Inställningarna är sparade Ytterligare inställningar via fjärrkontroll Trappbelysningsfunktion Med trappbelysningsfunktionen kan du koppla till armaturen med en extern knapp, men inte koppla ifrån den. Denna funktion är lämplig för trapphus eller underjordiska garage. Rörelsedetektorn släcker armaturen när inga rörelser detekteras i avkänningsområdet och efterlystiden har löpt ut. 26 / 32

28 Armatur med rörelsedetektor Via fjärrkontroll Mobil-PDi/plus Aktivera trappbelysningsfunktionen Arbetssteg Öppna programmeringsläget I sensorhuvudet lyser den blå lysdioden. Belysningen tänds. I programmeringsläget reagerar detektorn inte på rörelser. Aktivera trappbelysningsfunktionen I sensorhuvudet släcks den blå lysdioden i ca 2 sekunder. Beroende på det tidigare läget kan de blå lysdioderna blinka 3 x i stället för att släckas. I så fall trycker du på knappen igen, så att den blå lysdioden släcks i ca 2 sekunder. Avsluta programmeringsläget ¾ Tryck på knappen inom de 2 sekunder som den blå lysdioden är släckt. I sensorhuvudet blinkar den röda lysdioden snabbt 8 gånger. Den blå lysdioden slocknar. Inställningarna är sparade. Lysdioder till/från De lysdioder som sitter i sensorhuvudet visar rörelsedetektorns tillstånd. Denna funktion kan kopplas till och från via fjärrkontrollen. Lysdiodsåterkoppling Den röda lysdioden blinkar när en rörelse detekteras i avkänningsområdet eller när ett kommando mottas från fjärrkontrollen. Den blå lysdioden lyser när detektorn står i programmeringsläge. Den gröna lysdioden lyser när detektorn befinner sig i 4h-funktionen. 27 / 32

29 Armatur med rörelsedetektor Via fjärrkontroll Mobil-PDi/plus Lysdioder till/från Öppna programmeringsläget Koppla från lysdioder Koppla till lysdioder Avsluta programmeringsläget Arbetssteg I sensorhuvudet lyser den blå lysdioden. Belysningen är släckt. I programmeringsläget reagerar detektorn inte på rörelser. Lysdiodsindikeringen är släckt. I sensorhuvudet är den blå lysdioden inaktiverad i ca 3 sekunder. Lysdiodsindikeringen är tänd. I sensorhuvudet blinkar den blå lysdioden i ca 3 sekunder. Den blå lysdioden slocknar. Inställningarna är sparade. Återställ/reset Med funktionen Återställ/reset raderas alla gjorda inställningar. Detektorn befinner sig därefter åter i fabriksprogrammet. Utlösa återställning Arbetssteg Öppna programmeringsläget I sensorhuvudet lyser den blå lysdioden. Belysningen är släckt. I programmeringsläget reagerar detektorn inte på rörelser. Återställning till driftprogram Kommandot utförs. I sensorhuvudet blinkar den blå och den röda lysdioden växelvis. 28 / 32

30 Underhåll Utlösa återställning Arbetssteg Avsluta programmeringsläget Den blå lysdioden slocknar. Inställningarna är sparade. 7 Underhåll Armaturen innehåller inga komponenter som kräver något underhåll. Endast hela enheten får bytas ut. 7.1 Rengöring OBRVERA! Produkten kan skadas av felaktigt rengöringsmedel! ¾ Använd endast en luddfri, torr eller endast med vatten fuktad trasa. 7.2 Felavhjälpning Felavhjälpning Fel Belysningen är släckt. Belysningen släcks vid mörker trots närvaro. Belysningen släcks inte resp. belysningen tänds spontant vid frånvaro. Tryckknappen fungerar inte. Orsak/åtgärd Omgivningsljuset ligger över det förinställda skymningsrelävärdet. Belysningen stängdes av manuellt. Efterlystiden ställdes in på för kort tid. Omgivningsljuset ligger över det förinställda skymningsrelävärdet. Belysningen stängdes av manuellt. Efterlystiden har ännu inte löpt ut. Felkoppling p.g.a. djur eller andra miljöfaktorer, t.ex. löv som blåser runt i avkänningsområdet. Enheten befinner sig fortfarande i initieringsfasen. Knappen anslöts enpoligt utan fasledare. Knappen är inte dragen till "S-klämma". 29 / 32

31 Tekniska uppgifter Fel Belysningen slås på och av under initieringsfasen. Orsak/åtgärd Alltför mycket konstljus faller på detektorn. Detektorn reagerar inte. Kontrollera nätspänningen. 8 Tekniska uppgifter Nätspänning belysningsarmatur Driftspänning Effektförbrukning Strömstyrka Förkopplingsdon Ljusflöde K (belysningsarmatur) Ljusflöde 4000 K (belysningsarmatur) Ljusutbyte K (belysningsarmatur) Ljusutbyte 4000 K (belysningsarmatur) 230 V AC ca 15 W ca 90 ma EL-FD ca 621 lm ca 671 lm ca 46 lm/w ca 47 lm/w Strålningsvinkel 115 Färgåtergivningsindex CRI > 80 Färgtolerans SDCM <3 Ingångar 1 knapp/brytare max. 10 A Inställningar Fjärrkontroll Mobil-PDi/plus 30 / 32

32 EG-försäkran om överensstämmelse Rörelsedetektorer Bevakningsområde 180 Avkänningsräckvidd Efterlystid Luxvärde SKYMNINGSVÄRDE Orienteringsljus Efterlystid orienteringsljus Belysning 8 m ca 1 min min. ca lux 50 % % ljusmätning 10 % - 40 % ljusmätning ca 1-60 min. Till-/frånkoppling/dimmerfunktion Temperaturområde Drift -25 C C Skyddsklass Kapslingsklass IP 65 Anslutningsklämma Belysningsfärg WHL-ALV xx xxx 830 WHL-ALV xx xxx 840 2,5 mm²/1,5 mm² I 3000 K 4000 K 9 EG-försäkran om överensstämmelse Överensstämmelseförsäkran CE-märkningen motsvarar följande direktiv: EMC 2004/108/EG LVD 2006/95/EG RoHS 2011/65/EG 10 Avfallshantering Denna apparat får inte kastas i det osorterade restavfallet. Ägare till gamla apparater är enligt lag skyldiga att avfallshantera denna apparat på sakkunnigt och föreskrivet sätt. Information får du från din stads- eller kommunalförvaltning. 11 ESYLUX TILLVERKARGARANTI ESYLUX-produkterna är provade enligt gällande föreskrifter och tillverkade med största omsorg. Garantigivaren ESYLUX Deutschland GmbH, Postfach 1840, D Ahrensburg (för Tyskland) resp. motsvarande ESYLUX-distributör i ditt land (en fullständig översikt finns på ger tre års garanti för tillverknings-/materialfel på ESYLUX enheter, räknat från tillverkningsdatum. Denna garanti gäller oberoende av dina lagstadgade rättigheter gentemot försäljaren av enheten. 31 / 32

33 ESYLUX TILLVERKARGARANTI Garantin omfattar inte normalt slitage, förändringar/störningar till följd av påverkan från omgivningen eller transportskador, ej heller skador som uppstår på grund av att bruksanvisningen och underhållsanvisningarna inte följts och/eller på grund av felaktig installation. Medföljande batterier, ljuskällor och laddningsbara batterier omfattas inte av garantin. För att garantin ska uppfyllas måste enheten omedelbart efter att fel/brister fastställts sändas i oförändrat skick tillsammans med kassakvitto och en kort, skriftlig felbeskrivning i en skyddande förpackning med tillräcklig frankering till garantigivaren. Vid rättmätiga garantianspråk står det garantigivaren fritt att inom rimlig tid antingen reparera eller byta ut enheten. Ytterligare anspråk omfattas inte av garantin. Garantigivaren ansvarar särskilt inte för skador som uppstår på grund av en defekt enhet. Om garantianspråken är obefogade (exempelvis efter garantitidens utgång eller om anspråken rör problem som inte innefattas i garantin) kan garantigivaren försöka reparera enheten åt dig till en låg kostnad. 32 / 32
