Miljö inventering markkabella ggning Hö gdalen - Snö sa tra

Transkript

1 Miljö inventering markkabella ggning Hö gdalen - Snö sa tra Inledning Svenska Kraftnät projekterar markläggningen av en 400 kv kabel mellan den befintliga elstationen Högdalen och den nya el-stationen Snösätra, Se Figur 1. Sweco Environment AB har genomfört en översiktlig inventering av området med avseende på förorenade områden samt tidigare och befintliga verksamheter. I inventeringen ingår bland annat genomgång av länsstyrelsens MIFO-databas för aktuella fastigheter, kontakt med miljöförvaltningen samt andra arkivstudier. Resultatet sammanställs i denna skriftliga rapport där även risken för föroreningar relaterade till verksamheterna behandlas. Syftet med studien är att den ska kunna användas som underlag vid kommande koncessionsansökan/ detaljplan och som underlag vid kommande miljötekniska markundersökningar. Områdesbeskrivning Området där nedläggningen av kabel ska ske är beläget i Bandhagen söder om Stockholm. Den planerade markkabeln sträcker sig totalt 1 km. Den börjar vid den befintliga el-stationen Högdalen och planeras gå vidare mellan Högdalens industriområde och Fortums värmeverk för att fortsätta på östra sidan av Högdalstoppen och sedan korsa pendeltågets järnvägsspår, för att slutligen leda fram till den nytilltänkta stationen Snösätra. De oexploaterade ytorna runt om den planerade ledningsdragningen utgörs av grönområden. 1 (7) Sweco Environment AB

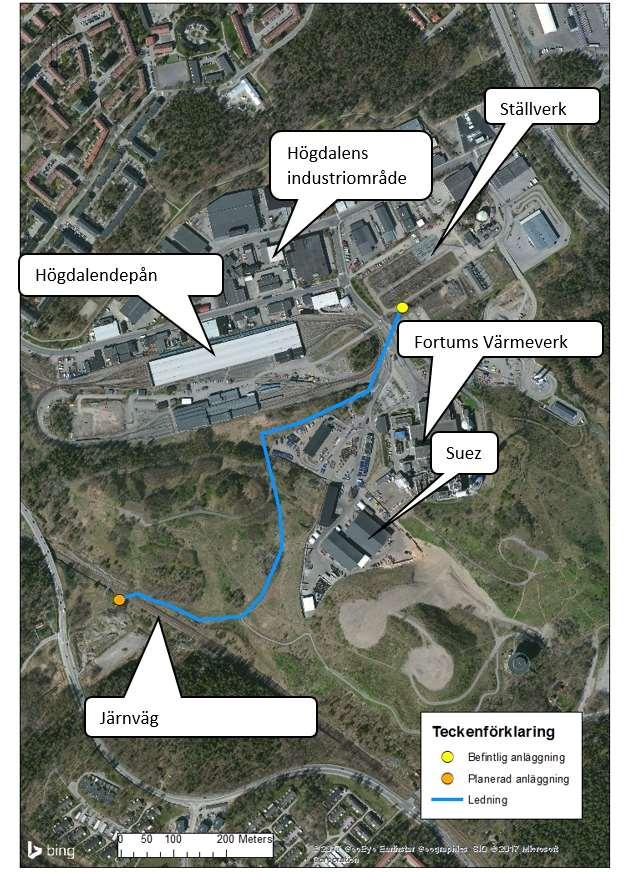

2 Figur 1, Bild på den ungefärliga kabelsträckningen samt omgivande verksamheter 2 (7)

3 Historiska och nuvarande verksamheter Historiskt har högdalstopparna som ligger i området utgjorts av en deponi (Högdalstippen). Topparna består därmed till största delen av schakt- och rivningsmassor samt grovsopor. Enligt Stockholms avfallsplan finns det även uppgifter om att avloppsslam och slagg deponerats på området. (Stockholms avfallsplan ) Högdalstoppen färdigställdes 1964 då den sluttäcktes, troligtvis med lera och jord. Topparna är till störst del utlagda på mark som bestod av berg i dagen, omgivna med morän. Även en mindre andel lera förekommer i området. (Stockholmsstad, 2005) En buss och spårvagnsskrot har tidigare funnits i närområdet, lokaliserad där den nuvarande högdalsdepån ligger. (Golder Associates, 2003) Angränsande markanvändning I omgivningen av den planerade ledningsdragningen finns ett antal objekt registrerade i Länsstyrelsens databas över konstaterade och potentiellt förorenade områden (EBH-stödet). De objekt som anses vara av störst intresse presenteras i Bilaga 1, här presenteras även branschspecifika föreningar. Nedan görs en kort beskrivning av aktuella närliggande objekt och vilka föroreningar som typisk kan kopplas till verksamheterna. Ungefärlig placering av verksamheterna kan ses i Figur 1. Högdalens tunnelbanedepå På Högdalens tunnelbanedepå har underhåll av tunnelbanevagnar skett sedan I verksamheten hanteras hydrauloljor, lösningsmedel, skäroljor mm. Även trikloretylen har använts vid verksamheten enligt länstyrelsens MIFO-rapport. Enligt utbegärda ärenden från Stockholms miljöförvaltnings diarium som hanterar ärenden från år 2008 finns det inget som tyder på att verksamheten skulle spridit föroreningar utanför sitt verksamhetsområde, även om det inte kan uteslutas. Fortums Värmeverk På Fortums värmeverk sker avfallsförbränning, oljeeldning, elproduktion och produktion av fjärrvärme. Från en sådan verksamhet kan främs oljeföroreningar förväntas härröra, men då även avfall förbränns på anläggningen kan även andra typer av föroreningar förväntas. Enligt utbegärda ärenden från Stockholms miljöförvaltnings diarium som hanterar ärenden från år 2008 finns det inget som tyder på att verksamheten skulle spridit föroreningar utanför sitt verksamhetsområde, även om. Suez återvinningsanläggning På Suez återvinningsanläggning sker hanering av avfall och även hantering av farligt avfall. Ett mycket brett spektra av föroreniningar hanteras därmed inom verksamheten, varför det inte kan uteslutas att ett brett spektra av föroreningar till följd av verksamheten kan förekomma. Enligt utbegärda ärenden från Stockholms miljöförvaltnings diarium som hanterar ärenden från år 2008 finns det inget som tyder på att verksamheten skulle spridit föroreningar utanför sitt verksamhetsområde, även om. 3 (7)

4 Pendeltågssträckningen I kabelsträckningens söda del går pendeltåget. Järnvägar kan ge upphov till föroreningar så som bekämpningsmedel, PAH:er och metaller, varför dessa föroreningar inte kan uteslutas finnas i områdets södra delar i närheten av järnvägen (VTI, 2007). Fortum Distribution, Ställverk Ett oljeläckage från en transformator har skett verksamhetsområdet. Oljan innehöll PCB. Saneringsarbeten har vidtagits. Ingen information om inkommen slutrapport eller föroreningssituationen i dag har tillgängliggjorts i denna studie. Högdalens industriområde Norr om Högdalens tunnelbanedepå finns även ett stort antal industriverksamheter i det så kallade Högdalens industriområde. De flesta verksamheterna utgörs av verkstadsindustrier, ytbehandlingsindustrier och grafiska industrier. En lista på vilka objekts inom området som finns registrerade i EBH-stödet finns presenterade i Bilaga 1. De branchtypiska föroreingar som främst bedömt s uppkomma inom industriområdet är klorerade lösningsmedel, PAH, aromater, alifater, BTEX och metaller. Bedömningsgrunder Som bedömningsgrunder av föroreningsgraden i området så används Naturvårdsverkets (NV) generella riktvärden för förorenad mark (Naturvårdsverket, 2009) samt rekommenderade haltgränser för farligt avfall (Avfall Sverige, 2007:1). Naturvårdsverkets generella riktvärden finns i två klasser beroende på markanvändning. KM Känslig markanvändning Markkvaliteten begränsar inte valet av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM Mindre känslig markanvändning Markkvaliteten begränsar valet av markanvändning till t.ex. kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas på området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, t.ex. kan vegetation etableras och djur tillfälligt vistas inom området. Grundvatten på ett avstånd av ca 200 m från området och ytvatten skyddas. Det aktuella området kommer fortsatt vara del av ett rekreationsområde och ligger på ett område där Föroreningar i jord har förekommit inom under en mycket lång tid (>30 år). Skyddsvärdet för markekosystemet på platsen kan därför anses vara lågt. (Ramböll, 2016b) Därför bedöms föroreningar inom aktuellt område mot en jämförelse med mindre känslig markanvändning MKM. Tidigare utförda undersökningar Inga tidigare undersökningar som utförts direkt på stället där ledningen ska läggas ner har tillgängliggjorts i denna studie, däremot har flertalet undersökningar utförts i områdets närhet. Resultatet från några av dessa presenteras nedan. 4 (7)

5 Högdalsdepån Enligt miljötekniska markundersökningar från depåområdet, strax norr om aktuellt område har förorenade områden inom depåområdet påvisats. Föroreningar i form av bly, koppar och zink uppmättes i en undersökning utförd av Golder Associates 2003 och metallhalter överstigande riktvärdet för Farligt avfall (FA) uppmättes i en undersökning utförd av Ramböll (Ramböll 2015). Även höga halter av aromatiska kolväten uppmättes i en punkt i undersökningen utförd Kraftigt förhöjda halter av zink i grundvatten har påträffats i en punkt i Rambölls miljöundersökning utförd 2015, enligt undersökningen rör det sig troligtvis om en lokal föroreningskälla som troligtvis härrör från de förorenade fyllnadsmassorna i samma punkt. Det går dock ej utesluta att förhöjda zinkhalter finns inom andra delar utav området. (Ramböll 2015) Metallföroreningarna som konstaterats i undersökningarna härrör troligen från lagring av skrot som tidigare skett på fastighetenn samt den pågående depåverksamheten. Depåverksamheten i övrigt bedöms enligt undersökningen inte ha gett upphov till några omfattande miljöskador. (Golder Associates, 2003) Suez Miljötekniska markundersökningar har gjorts väster om Suez verksamhetsområdet och precis öster om den planerade ledningsdragningen, i samband med en planerad utökning av Suez verksamhetsområde. I undersökningen utfördes analyser med avseende på metaller, PCB, alifater, aromater och polycykliska aromatiska kolväten (PAH). Resultatet påvisade förhöjda halter av PAH som överskred riktvärdet för MKM, förhöjda medeltunga PAH:er som överskred KM även förhöjda halter av metallerna koppar och bly (över KM) påvisades i en punkt på djupet 2,5-2,9 meter. (Ramböll, 2016a) Suez har även själva utfört en miljöteknisk markundersökning där förekomsten av metaller, PAH och olja analyserats. I denna undersökning påvisades förhöjda halter av PAH:er över MKM och förhöjda halter av bly över KM. (Suez, 2016) Fortums värmeverk och nordost om detta Enligt en Miljökonsekvensbeskrivning upprättad 2009 inför detaljplanen till Kv Tippen 1 mfl i Högdalen, Stockholms stad, har det i tidigare undersökningar på området nordost om Fortums verksamhetsområde påträffats bland annat aska, slagg, tegel och metallrester. Prover som analyserats i underökningarna har påvisat förhöjda halter av metaller och PAH:er. Metallerna översteg Natrvårdsverkets generella riktvärde för KM och även riktvärdet för MKM. (Sweco, 2009) I en undersökning utförd av Sweco 2016 nordost om Fortum värmes verksamhet har metaller, alifater, aromater, PAH och PCB analyserats i jordprover. Undersökningen påvisade förhöjda halter av PAH-M och PAH-H ställvis i de översta två metrarna av fyllnadsmassorna. Föroreningar såsom PAH-M och PAH-H har uppmätts över riktvärdet för MKM. I en punkt uppmättes även förhöjda halter av PCB i halter över MKM. (Sweco, 2016) 5 (7)

6 Zinkhalter överstigande riktvärdet för farligt avfall har även ställvis påträffats inom området. Även övriga metallhalter överskridande MKM har påträffats. I flertalet undersökta punkter ligger dock föroreningshalten mellan Naturvårdsverkets riktlinjer för känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Enligt statistiska beräkningar utförda av Ramböll överskrider medelhalterna för metallerna koppar och zink nivån för MKM i det undersökta området. (Ramböll, 2016 b) Grundvattnet undersöktes även i ovanstående undersökning gjord av Ramböll. Undersökningen påvisades att samtliga detekterade halter av petroleumkolväten och PAH underskred laboratoriets rapporteringsgräns. I ett rör påvisades en hög nickelhalt enligt SGUs bedömningsgrunder för grundvatten (SGUrapport 2013:01). Två rör påvisade måttliga halter av zink och i övrigt var de undersökta halterna låga eller mycket låga. (Ramböll, 2016 b) Föroreningssituationen De delar av ledningsnedläggningen som omfattar den nedlagda deponin, vilket är i stort sett hela sträckningen, bör betraktas som förorenade. Föroreningar som påträffats från den gamla deponin är framförallt förhöjda halter av PAH överskridande MKM som påvisats i precis anslutning till den planerade ledningsdragningen i området precis väster om Suez nuvarande verksamhetsområde. Även metallhalter överskridande riktvärdet för KM har påträffats. I andra undersökningar på tippområdet har förutom förhöjda PAH-halter även förhöjda halter av PCB i halter över MKM och metallhalter över gränsvärdet för farligt avfall påvisats. (Sweco, 2009) Föroreningssituationen i deponiområdet är heterogen och på vissa platser förekommer föroreningshalter under KM medan det på andra platser förekommer i nivå med farligt avfall. Förutom föroreningar uppkomna från deponin kan markföroreningar också antas ha tillförts området genom de omkringliggande fastigheterna så som det befintliga värmeverket och återvinningsanläggningen, Högdalendepån, järnvägen och Högdalens industriområde. Förutsatt att inga större utsläpp skett antas dock dessa föroreningar vara av underordnad betydelse jämfört med deponins föroreningsinnehåll. I områdets södra delar kan det förutom ovan nämnda föroreningar inte uteslutas att bekämpningsmedel finns och på sträckningen som går längs med Högdalsdepån kan det inte uteslutas att klorerade lösningsmedel finns. Det kan inte uteslutas att grundvattnet i området är förorenat, i tidigare undersökningar har bland annat förhöjda metallhalter påträffats. Om länsvatten påträffas måste detta provtas för att säkerställa att det omhändertas på korrekt sätt, i och med att förhöjda PAH-halter påträffats i jorden på området rekommenderas att även PAH analyseras i eventuellt grundvatten. Exponering och spridning av föroreningar bedöms kunna ske i samband med schaktarbeten, men riskerna bedöms som låga förutsatt att undersökningar och riskbedömningar görs innan markarbeten sker och eventuella skyddsåtgärder vidtas. Miljötekniska markundersökningar kommer också behöva göras. Inför kommande miljötekniska markundersökningar rekommenderas följande parametrar analyseras: Metaller, PAH, PCB, aromater, alifater och BTEX. I de södra delarna i anslutning till järnvägen rekommenderas också analyser av bekämpningsmedel och i de norra delarna som går längds med depåområdet rekommenderas analys av klorerade lösningsmedel. 6 (7)

7 Referenser Golder Associates, 2003, Översiktlig miljöteknisk markundersökning av Tågia ABs tunnelbanedepå i Högdalen. Ramböll, 2015, Tillbyggnad inom spårdepå. -Fördjupad miljöteknisk markundersökning Ramböll 2016 a, Tippen 4 och Örby 4:1 Högdalens industriområde, Stockholm Översiktlig miljöteknisk markundersökning. Ramböll 2016 b, HSMA projektering, Miljöteknisk markundersökning och inledande riskbedömning. Stockholms avfallsplan Stockholmsstad, Program för utveckling av högdalstopparna. Sweco, 2009, Miljökonsekvensbeskrivning inför detaljplanen till Kv tippen 1 mfl i Högdalen Sweco, 2016, Bränsleberedningsanläggning, Högdalen. Översiktlig markundersökning. Suez, 2016 Markprover högdalens avfallsanläggning, VTI, 2007, Rapport 602, Järnvägens föroreningar källor, spridning och åtgärder 7 (7)
