1 SÄKRINGSAPPARATER OCH TILLBEHÖR

2 INNEHÅLLER APPARATER Enpolig frånskiljarsäkring, L33 3 Trepolig säkringsapparat, L33/SKS 7 Färdigmonterade säkringsapparater med kombiskydd 8 Trepolig säkringsapparat, LKI 10 SÄKRINGAR Högspänningssäkring, GHF-S 11 Ström/tiddiagram, GHF-S 12 Strömbegränsningsdiagram, GHF-S 14 Smältmetall, SM33 16 Ström/tiddiagram, SM33 17 Smältmetall, TG 19 Ström/tiddiagram, TG 20 RESERVDELAR - DETALJER OCH TILLBEHÖR Stolpjordningspinne, SJP Stolpbyglar 22 Anslutningstillbehör, L Patronrör, RP Gnistgap, GGP Ventilavledarfäste, SVL Utkastarfjädrar, UF Anslutningsbleck, ABL Slackskena, Hållare, LHB 26 Övergångsklämma, KGL 27 Kontaktanordning, ÖKL- & NKL Reservisolator, G3 28 Jordningspinne, JOP Anteckningar 30 2

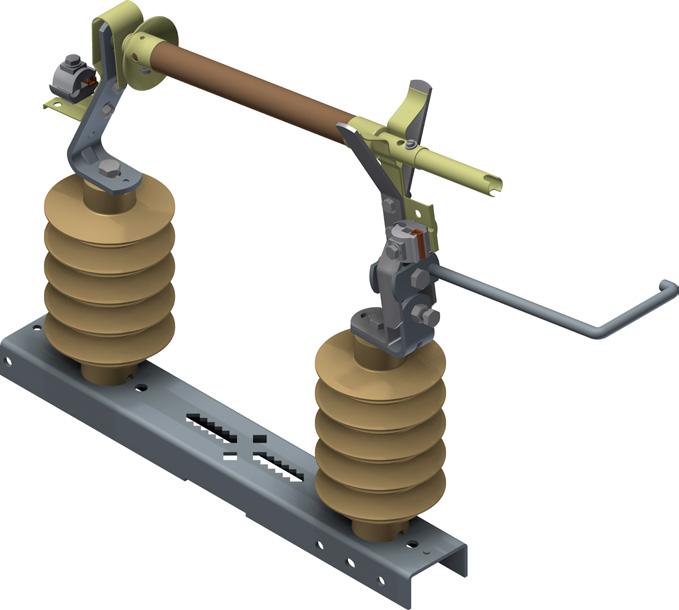

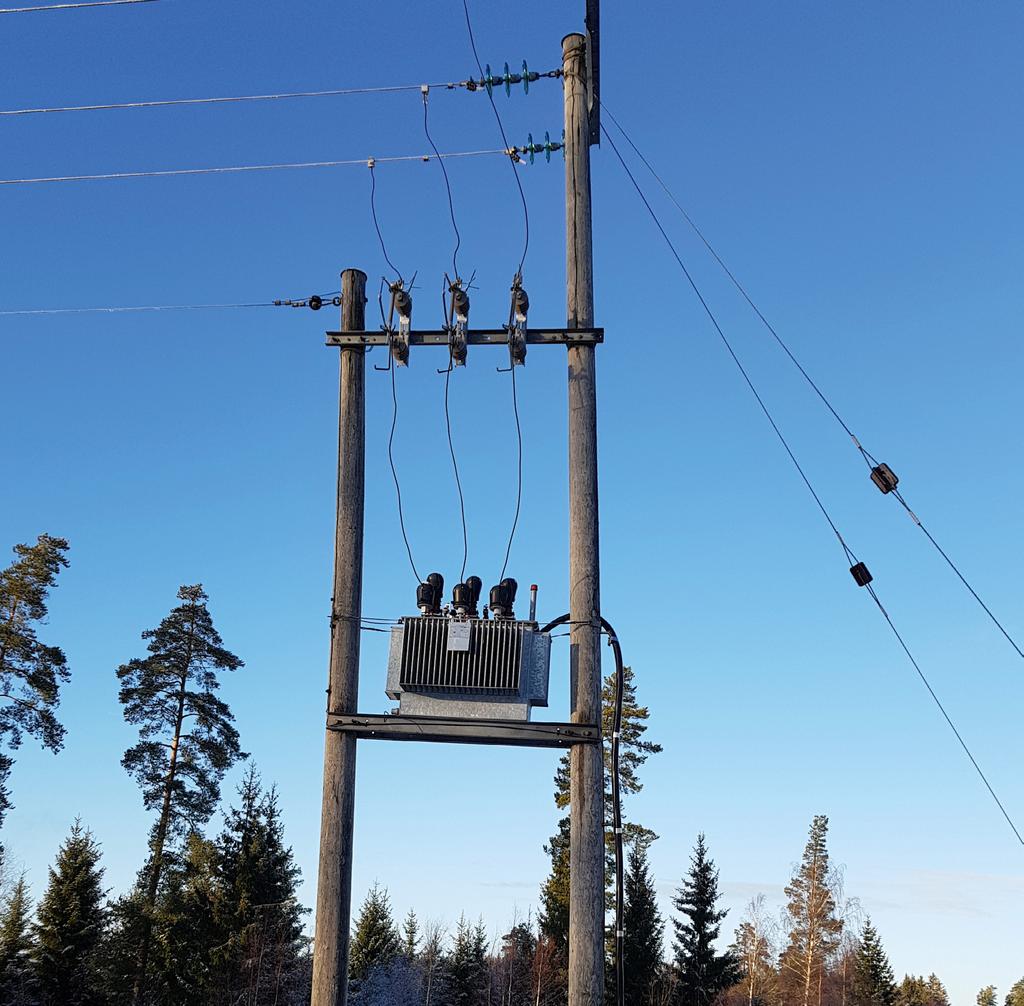

3 ENPOLIG FRÅNSKILJAR- SÄKRING L33 L33 enpoliga frånskiljarsäkringar för högspänning. Används tillsammans med högspänningssäkringar som överbelastning och kortslutningsskydd. Finns i 12 eller 24kV utförande. Finns även som färdigmonterade trefasiga enheter Typ: L33/SKS eller som säkringsfrånskiljare L33 LKI. Apparaterna kan monteras direkt på bärreglar och stationssmiden med håltagning enligt svensk standard. Med hjälp av klämhållare kan även apparater monteras på balkar utan fästhål. Konstruktionen har utvecklats under lång tid, vilket ger en pålitlighet med hög driftsäkerhet. För att säkerställa säkringarnas kontakttryck har den övre kontakten en fjädrande konstruktion som förstärks av en syrafast fjäder. Härigenom bibehålls ett högt kontakttryck även vid upphettning av kontakten. Den nedre kontaktens V-formning underlättar införandet av säkringar, utan att kontakttrycket påverkas. Säkringsapparaterna lutar 6, vilket underlätta stångmanövrering av säkringarna. Apparaterna kan kombineras med olika typer av tillbehör och överspänningsskydd, som ventilavledare eller gnistgap. Frånskiljarsäkringarna levereras med jordningspinne för anslutning av jordningsverktyg. Jordningspinnens utförande gör att jordningsverktygen inte behöver föras in inom 500 mm från den övre kontakten. L33 apparaterna levereras som standard med 20 kv isolatorer av hydrofobisk gjutharts. Men kan även levereras med andra isolermaterial. L33/SKS L33/LKI L33G-10 3

4 ENPOLIG FRÅNSKILJARSÄKRING L33 L33 används tillsammans med olika typer av säkringar och smältmetaller. SM 33 är en kapslad smältmetall, som monteras i patronröret. TG är en smältmetall som monteras tillsammans med utkastarfjädrar UF 33 utanför patronröret och får därigenom en tydlig markering vid bruten säkring. GHF-S är en högeffektsäkring som, arbetar med hög brytförmåga inom 100 ms. området. L33 MED SM SMÄLTMETALL L33 MED TG SMÄLTMETALL L33 MED GHF-S SÄKRING TEKNISK DATA L33G-10 L33G-20 Märkspänning 12 kv 24 kv Märkström 80 A 80 A Korttidsström 1S 11 ka 11 ka Isolationsnivå kv kv A mått i mm De standarder som ligger till grund för konstruktion och provning är SS-IEC 282 samt för apparater utan säkringspatron SS och IEC

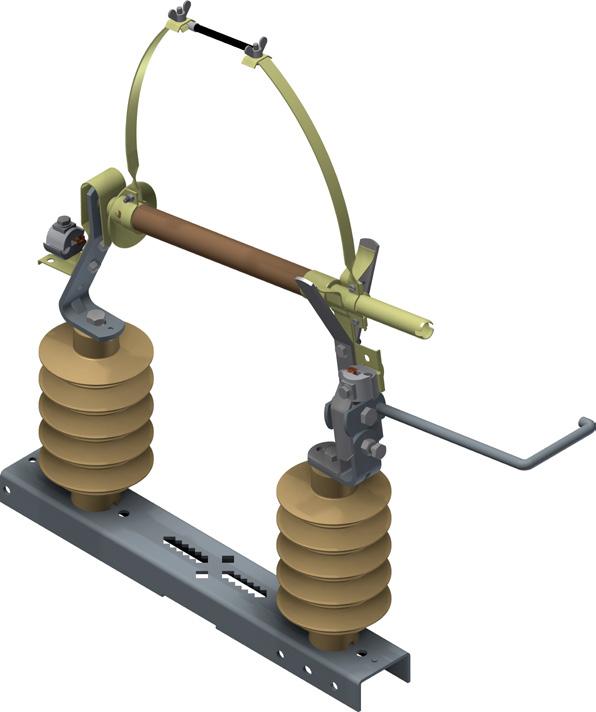

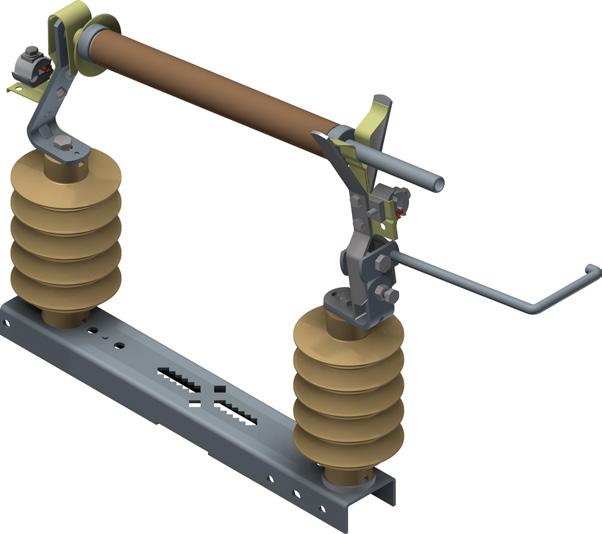

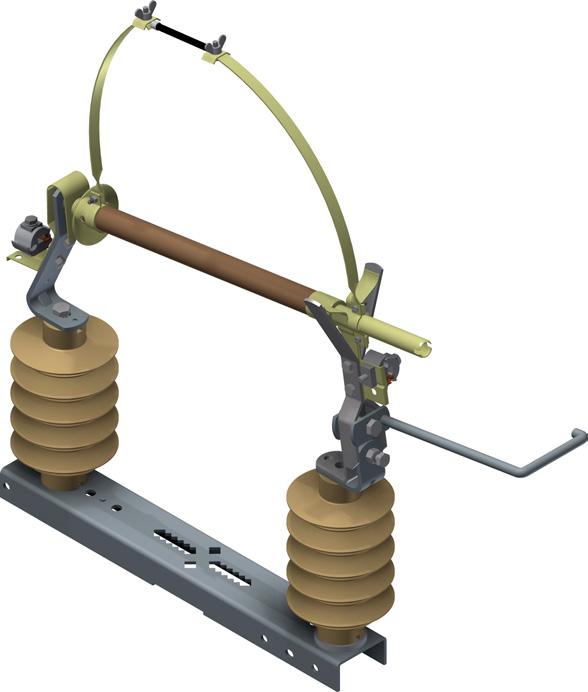

5 ENPOLIG FRÅNSKILJARSÄKRING L33 L33G-10 L33G-20 / GGP L33G-10 / UF ART. NR TYP BESKRIVNING VIKT KG L33G-10 L33G. Frånskiljarsäkring 12 kv med patronrör, anslutningsklämmor för 6-35 mm 2 Cu / mm 2 AI. Jordningspinne och fästelement L33G-20 Frånskiljarsäkring 24 kv med patronrör, anslutningsklämmor för 6-35 mm 2 Cu I mm 2 AI. Jordningspinne och fästelement L33G-10 / UF L33G med utkastarfjädrar Frånskiljarsäkring 12 kv med patronrör och utkastarfjädrar. Anslutningsklämmor för 6-35 mm 2 Cu / mm 2 AI. Jordningspinne och fästelement L33G-20 / UF Frånskiljarsäkring 24 kv med patronrör och utkastarfjädrar. Anslutningsklämmor för 6-35 mm 2 Cu I mm 2 AI. Jordningspinne och fästelement L33G-10 / GGP L33G med gnistgap Frånskiljarsäkring 12 kv med patronrör och gnistgap. Anslutningsklämmor för 6-35 mm 2 Cu I mm 2 AI. Jordningspinne och fästelement L33G-10 / UF Frånskiljarsäkring 24 kv med patronrör och gnistgap. Anslutningsklämmor för 6-35 mm 2 Cu I mm 2 AI. Jordningspinne och fästelement ,5 9,5 5

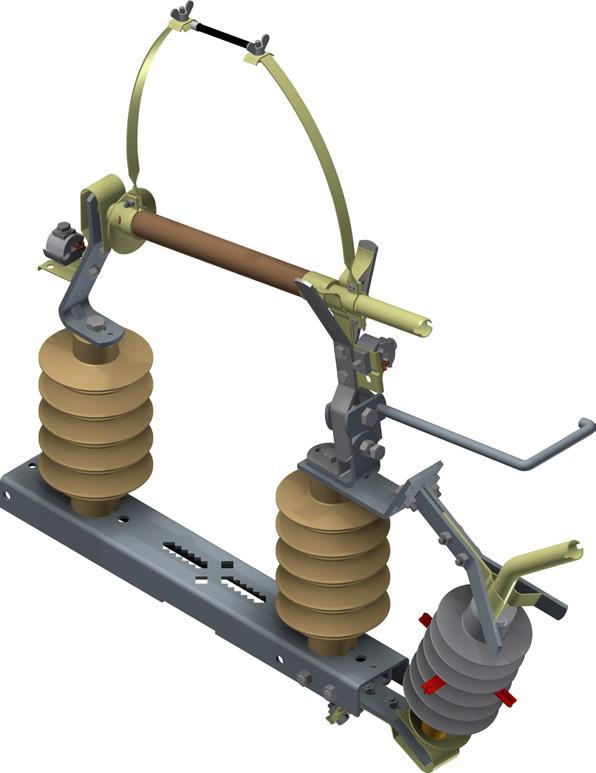

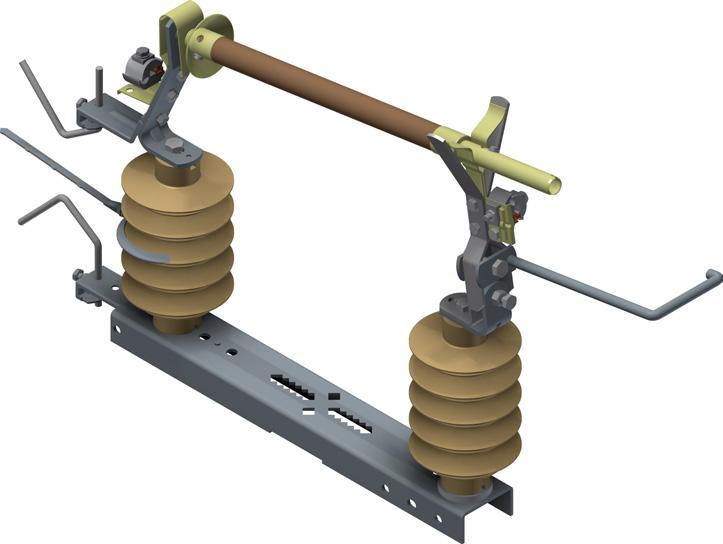

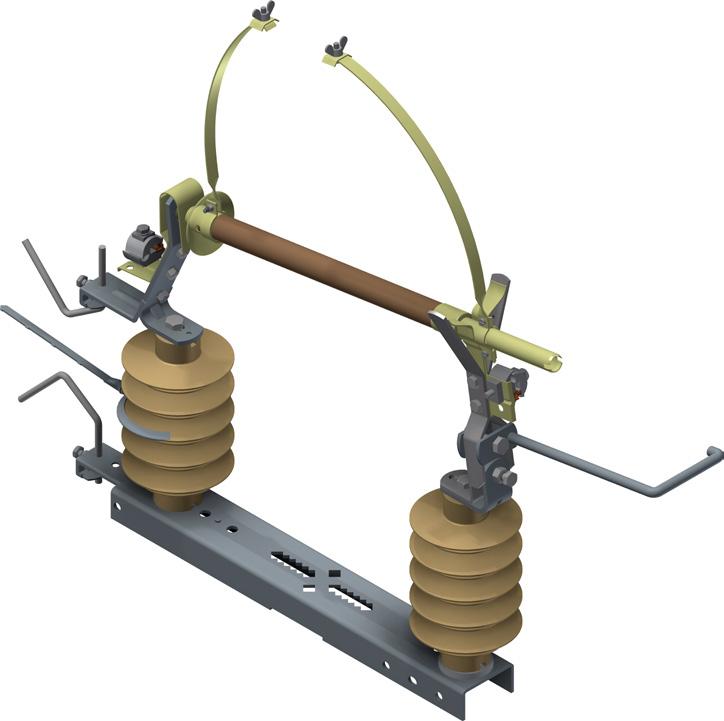

6 ENPOLIG FRÅNSKILJARSÄKRING L33 L33G-10 / GGP / UF L33G-20 / GGP / UF L33G-10 / SAVL / VENTILAV- LEDARE 12 ART. NR TYP BESKRIVNING VIKT KG L33G-10 / GGP / UF L33G. Frånskiljarsäkring 12 kv med patronrör, anslutningsklämmor för 6-35 mm 2 Cu / mm 2 AI. Jordningspinne och fästelement L33G-20 / GGP / UF Frånskiljarsäkring 24 kv med patronrör, anslutningsklämmor för 6-35 mm 2 Cu I mm 2 AI. Jordningspinne och fästelement L33G-10 / SAVL / Ventilavledare L33G-20 / SAVL / Ventilavledare L33G-20 / SAVL / Ventilavledare 24 L33 med stångmanövrerade ventilavledare Frånskiljarsäkring 12 kv med anslutningsklämmor för 6-35 mm 2 Cu / mm 2 AI. Jordningspinne, fästelement och stångmanövrerad ventilavledare. Exklusive patronrör*. Frånskiljarsäkring 24 kv med anslutningsklämmor för 6-35 mnfcu I mm 2 AI. Jordningspinne, fästelement och stångmanövrerad ventilavledare. Exklusive patronrör*. Frånskiljarsäkring 24 kv med anslutningsklämmor för 6-35 mnfcu I mnfai. Jordningspinne, fästelement och stångmanövrerad ventilavledare. Exklusive patronrör*. *Patronrör med eller utan monterade utkastarfjädrar presenteras på sidan

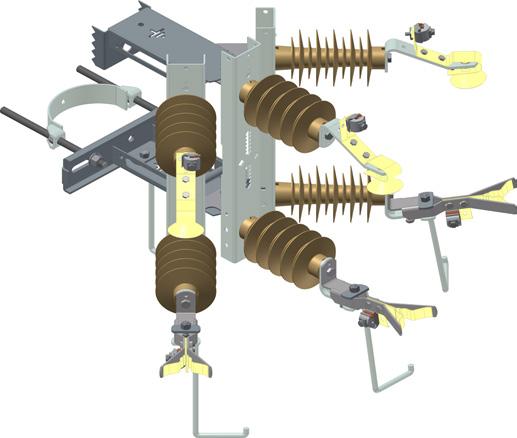

7 TREPOLIG SÄKRINGS- APPARAT L33/SKS SKS säkringsapparat är uppbyggd av standard säkringsapparat L33G (Gjuthartsisolator) i ett hoppfällbart kompaktutförande. Trepolig säkringsapparat klar att fästa på stolpen, stolpbygel och fästelement ingår. Leverans färdigmonterad och injusterad från fabrik med fästdetaljer och jordningspinnar. Anslutningsklämmor ingår för Al mm 2 - Cu 6-35mm 2. Kan förses med gnistgap, fasta eller stångmanövrade ventilavledare. Säkringsapparat i kompaktutförande ger: - Kompakt utförande, låg vikt. - Stabil konstruktion med standard komponenter. - Enkelt montage. - Olika säkringsalternativ. ART. NR TYP BESKRIVNING VIKT KG L33G-10/SKS 12 kv säkringshållare L33G-20/SKS 24 kv säkringshållare L33G-10/SKS/SAVL/ Ventilavledare L33G-20/SKS/SAVL/ Ventilavledare L33G-20/SKS/SAVL/ Ventilavledare kv säkringshållare och stångmanövrerad 12 kv ventilavledare 24 kv säkringshållare och stångmanövrerad 12 kv ventilavledare 24 kv säkringshållare och stångmanövrerad 24 kv ventilavledare Samtliga säkringsapparater levereras utan säkringspatroner och säkringar. 7

8 FÄRDIGMONTERADE SÄKRINGSAPPARATER MED KOMBISKYDD L33-10 / SKS / UF / KS10 ART. NR TYP BESKRIVNING VIKT KG L33G-10 / UF / KS10 Frånskiljarsäkring L33G-10 med kombiskydd för 10 kv L33G-20 / UF / KS10 Frånskiljarsäkring L33G-20 med kombiskydd för 10 kv L33G-20 / UF / KS20 Frånskiljarsäkring L33G-20 med kombiskydd för 20 kv L33G-10 / SKS / UF / KS10 3-polig stationsapparat L33G-10 med kombiskydd 10 kv L33G-20 / SKS / UF / KS10 3-polig stationsapparat L33G-20 med kombiskydd 10 kv L33G-20 / SKS / UF / KS20 3-polig stationsapparat L33G-20 med kombiskydd 20 kv Levereras inklusive patronrör och utkastarfjädrar. 8

9 EFTERMONTERING KOMBISKYDD Att använda ett kombiskydd istället för endast en ventilavledare ger flera fördelar. Då skyddet kombinerar gnistgap och ventilavledare, belastas ventilavledaren inte under normal drift då den inte är direkt ansluten till spänning, man kan därför välja en mindre ventilavledare. Det ger kunderna en elleverans utan avbrott, eftersom ventilavledaren vid fel inte orsakar några snabba återinkopplingar. Samtidigt som gnistgapet gör att stående jordfel genom ventilavledaren inte uppstår i de fallen avledaren går sönder. Skyddet är placerat på ovansidan av säkringsapparaten för att förhindra att ev. felströmmar går genom säkringen. Ventilavledarna i Geveas kombiskydd har en inbyggd felindikering. Felindikatorn är ett silikonband som sitter rund avledarkroppen och syns på långt håll. Vid ett fel på minst 150A i 1s går bandet av och faller ner. Avsaknad av band indikerar att avledaren har havererat. SATSER FÖR EFTERMONTAGE * ( ) * ( ) Spänning 12 kv 24 kv Avstånd gnistgap 40 mm 80 mm Ventilavledare U c 8,4 kv 15,3 kv U r 9 kv 18 kv Höjd på ventilavledare (Min-max) mm mm * Exklusive ventilavledare 9

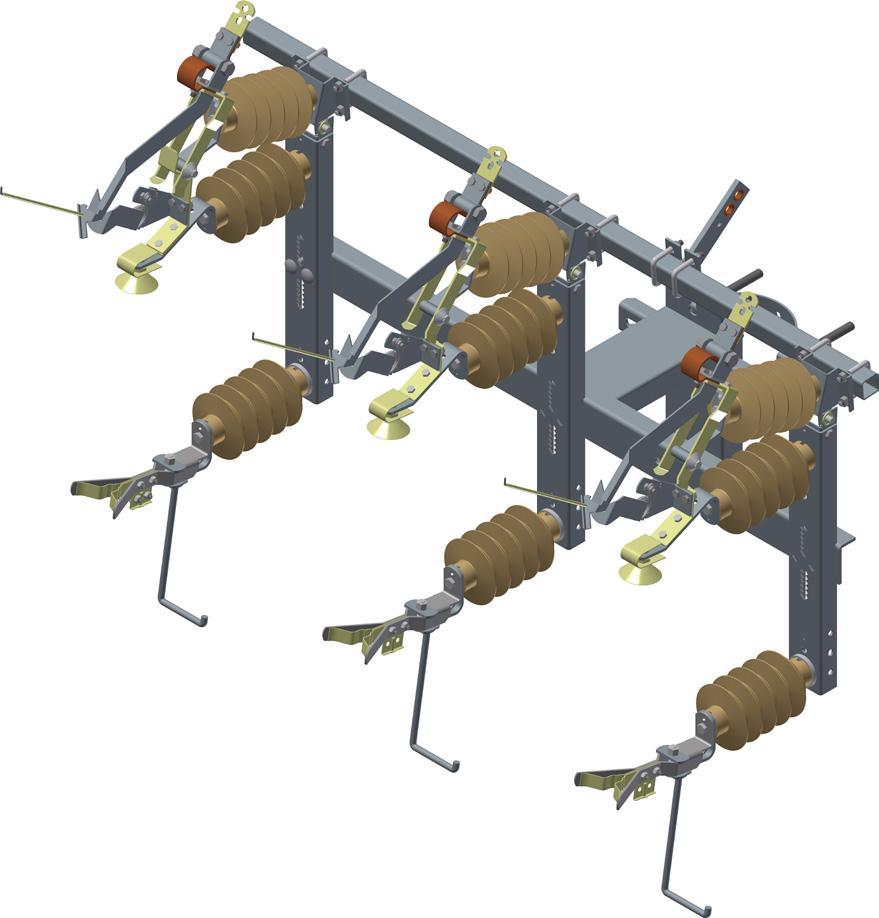

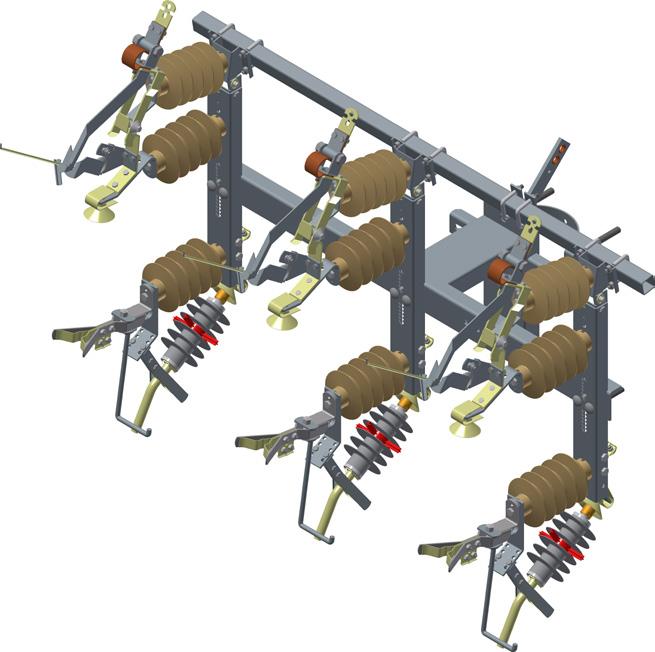

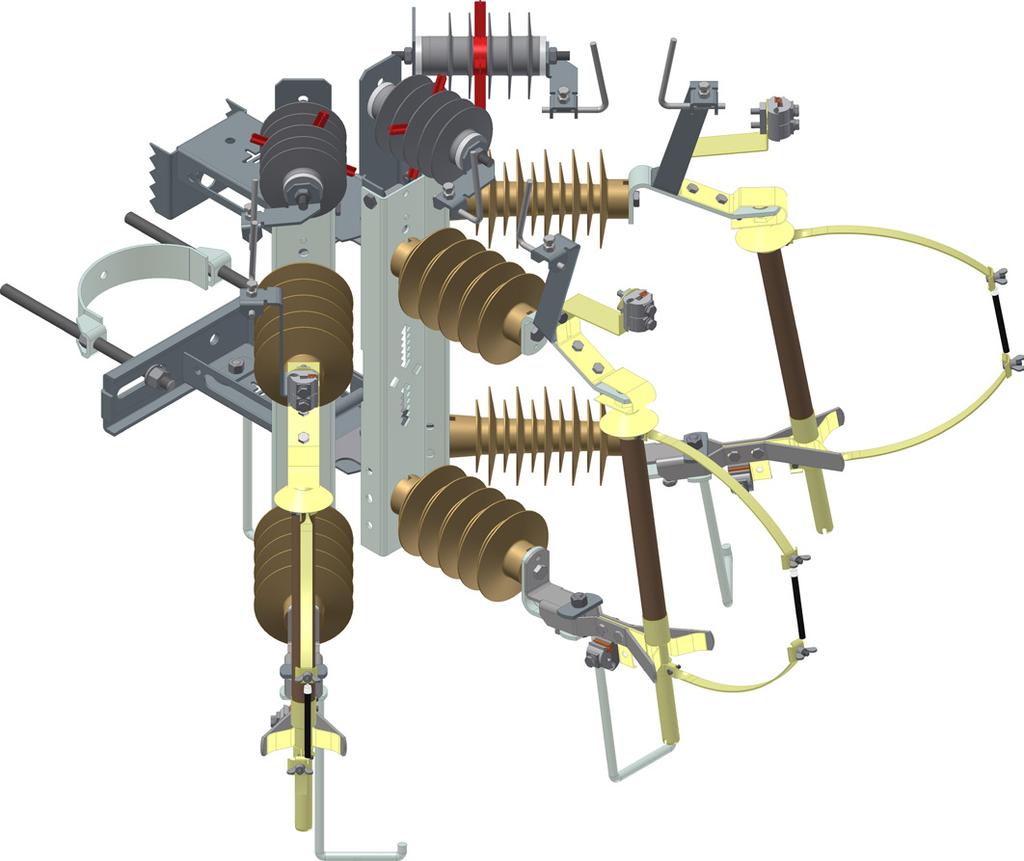

10 TREPOLIG SÄKRINGS- APPARAT LKI Säkringsapparat med kombinerad frånskiljare är ett nytänkande inom området säkringsfrånskiljare. LKI säkringsapparat är uppbyggd av en standard säkringsapparat L33G* med påbyggd kopplingsisolator (*gjuthartsisolator). Levereras fabriksmonterade och injusterade på standardsmide, s.k. Bertilregel, som trepolig enhet med manöverstång. Inklusive flexibel stolpbygel, jordningspinnar och vridbara anslutningspunkter. Kan levereras med: Anslutningsklämmor. Ventilavledare, fasta eller stångmanövrerade. Trepolig manövrering med brytpiska ger: - Hög brytförmåga - Inga problem med osymmetri och medföljande utlösningsproblem - Säkringarna manövreras spänningslöst L33G-10 / LKI / L33G-20 / LKI / L33G-10 / LKIG / SAVL / VENTILAVLEDARE 12 ART. NR TYP BESKRIVNING VIKT KG L33G-10 / LKI / kv säkringsapparat med frånskiljare, monterad på Bertilregel L33G-20 / LKI / kv säkringsapparat med frånskiljare, monterad på Bertilregel L33G-10 / LKIG / SAVL / Ventilavledare L33G-20 / LKIG / SAVL / Ventilavledare L33G-20 / LKIG / SAVL / Ventilavledare kv säkringsapparat med frånskiljare och stångmanövrerad ventilavledare, monterad på Bertilregel 24 kv säkringsapparat med frånskiljare och stångmanövrerad ventilavledare, monterad på Bertilregel 24 kv säkringsapparat med frånskiljare och stångmanövrerad ventilavledare, monterad på Bertilregel

11 HÖGSPÄNNINGSSÄKRING GHF-S Högeffektsäkring typ GHF-S har samma mått som den ordinarie säkringspatronen och passar direkt i L33 apparaten. Säkringen tillverkas för både 12 och 24 kv patronrörsavstånd. Högeffektsäkringens karakteristik är anpassad för att tillmötesgå högt ställda krav på korta frånkopplingstider i 100 ms området, (s.k. sverigesäkring). Säkringen har högre brytförmåga än vad som normalt förekommer i kv friledningsnät. Säkringskonstruktionen ger låg kopplingsöverspänningsstöt. 24 kv säkringen kan därför utan problem användas i 12 kv anläggningar. Säkringen har utlösningsindikering vilken tydligt markerar utlöst säkring. A Ø46 mm 150 mm A mm Vikt kg GHF-S GHF-S TYP DRIFTFALL S n TRAFO kva IN SÄKRING A L33-10 med GHF-S 12 i 12 kv drift L33-20 med GHF-S 12/24 i 12 kv drift L33-20 med GHF-S 12/24 i 24 kv drift

12 STRÖM/TIDDIAGRAM GHF-S , t(s) I(A) 12

13 STRÖM/TIDDIAGRAM GHF-S 12/ , I(A) t(s) 13

14 STRÖMBEGRÄNSNINGS- DIAGRAM GHF-S , I(A) t(s) 14

15 STRÖMBEGRÄNSNINGS- DIAGRAM GHF-S 12/ , I(A) t(s) 15

16 SMÄLTMETALL SM33 För frånskiljarsäkring L33. Smältmetallen placeras inuti patronröret. Smältmetallen tillverkas i två utföranden: Typ N. Normal: Är huvudsakligen ett kortslutningsskydd. Används där huvudsäkringar på lågspänningssidan finns. Typ T. Trög: Är ett kortslutnings- och överbelastningsskydd och kan i regel ersätta huvudsäk ringar på lågspänningssidan. Smältmetall typ SM33 består av en smälttråd av finsilver med anslutningssladdar av mjuk mångtrådig kopparlitz. Smälttråden är inkapslad i ett slutet isolitrör med väl vibrerad sandfyllning. Ø14 mm 100 mm L* 100 mm BETECKNING MARKSPÄNNING KV *L. MM FÖR APPARAT SM33-10 N L33-10.L33G-10 SM33-20 N L33-20.L33G-20 SM33-10 T L33-10.L33G-10 SM33-20 T L33-10.L33G-20 Gränssmältströmmen ligger inom en gånger märkströmmen. Brytspänning är lika med systemspänning +20%. MÄRKSTRÖM SKYDDAD TRANSFORMATORS HÖGSTA MÄRKSTRÖM BRYTSTRÖM VID COS = 0,15 OCH BRYTSPÄNNING BETECKNING A Typ N Typ T SM33-10 N SM33-20 N SM33-10 T SM33-20 T SM33 är förpackad 12 st i varje förpackning. 16

17 STRÖM/TIDDIAGRAM SM33 NORMAL 2,5 40 2,5 4 6, SMÄLTSTRÖM A kA ka ,5 0,1 0,05 0,01 MIN/SEK 17

18 STRÖM/TIDDIAGRAM SM33 TRÖG 2,5 40 2,5 4 6, SMÄLTSTRÖM A kA ka ,5 0,1 0,05 0,01 MIN/SEK 18

19 SMÄLTMETALL TG Smältmetall typ TG är avsedd att användas för frånskiljarsäkringar L33 utrustade med utkastarfjädrar. Smältmetall TG består av en smälttrad inlagd i ett vattenbeständigt rörmaterial, som är starkt gasavgivande då det utsätts för brytljusbågen. Smällmetallen är försedd med mjuka litzanslutningar för enkel anslutning till utkastarfjädrarna. TG smältmetallen har erforderlig mekaniskt styrka för att klara de dragpåkänningar som utkastarfjädrarna ger. Smältmetallen har samma dimensioner oberoende av spänningen. TG har låg spridning kring medelkurvan. Selektivitet kan alltid påräknas mellan två intilliggande säkringsstorlekar när dessa utnyttjas som kortslutningsskydd. Används säkringen som överbelastningsskydd bör den större säkringen ha en märkström om minst 1.5 gånger den mindres. Smällmetallen tillverkas i olika tröghetsgrader och med märkströmmar enligt tabell nedan. Ø8 mm 35 mm 100 mm 35 mm TG är förpackad 6 st i varje förpackning. Skyddad transformators högsta märkström bör ej överstiga smältmetallens märkström. MÄRKSTRÖM GRÄNSSTRÖM BETECKNING A A TGN TG T

20 STRÖM/TIDDIAGRAM TG NORMAL 2, ,5 4 6, SMÄLTSTRÖM A kA ka ,5 0,1 0,05 0,01 MIN/SEK 20

21 STRÖM/TIDDIAGRAM TG TRÖG ,6 2,5 4 6, SMÄLTSTRÖM A kA ka ,5 0,1 0,05 0,01 MIN/SEK 21

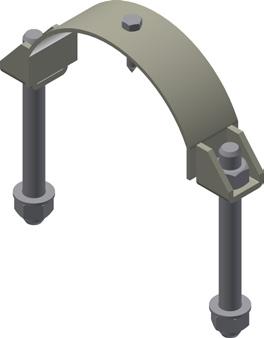

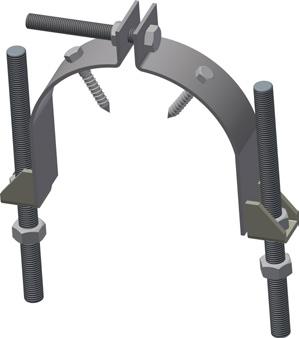

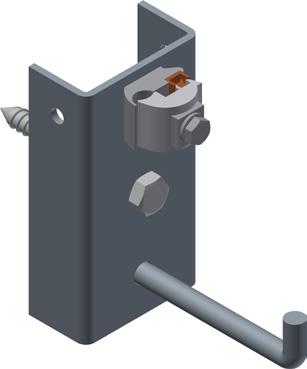

22 RESERVDELAR DETALJER TILLBEHÖR STOLPJORDNINGSPINNE, SJP 33 Stolpjordningspinne SJP33 monteras i transformatorstationer och kabelstolpar för att undvika tvek samheter om var jord skall hämtas vid arbetsjordning. På stolpjordningspinnen finns klämma monterad som medger anslutning av aluminium mm 2 och kopparledare 6-35 mm 2. Skruv för fastsättning medföljer fästet. E-nummer: STOLPBYGLAR 0075 A Flexibla stolpbyglar med låsholkar tillverkade enligt EBR 0074/0075, eller alternativt med kortare skruvlängd. ART. NR TYP STOLPDIAMETER EBR-BETECKNING Stolpbygel 16 x mm Stolpbygel 20 x mm Stolpbygel 16 x mm Stolpbygel 20 x mm A Bygel, flexibel mm 22

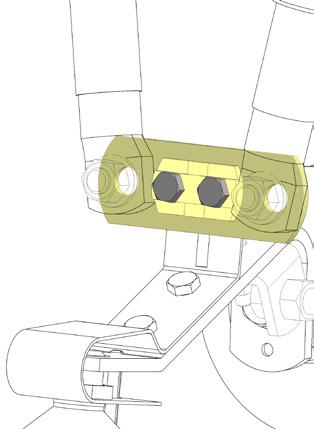

23 RESERVDELAR, DETALJER OCH TILLBEHÖR ANSLUTNINGSTILLBEHÖR, L 33 JOPO PAS 3601 För att underlätta anslutning av olika typer av ledare på säkringsapparat L33 finns en del tillbehör. Jordningspinne JOPO för arbetsjordning på ovansidan av säkringsapparater. Parallellanslutningsskena PAS för parallellanslutning på ovan eller nedsidan av säkringsapparater. Vid anslutning av kablar på ovansidan av säkringsapparater skall detta göras så att kontakttrycket på säkringsrören inte påverkas. Övergångsklämmor typ KGL (se s.27). ART. NR ARTIKEL BESKRIVNING VIKT KG JOPO 3 st. Jordningspinnar för montage på ovansidan av säkringsfrånskiljare L PAS 3 st. Parallellanslutningsskenor för montage på ovaneller nedsidan av säkringsfrånskiljare L33. 0,8 1,0 PATRONRÖR, RP 33 RP33-10 RP33-10/UF ART. NR TYP BESKRIVNING VIKT KG * RP kv patronrör 0, * RP kv patronrör 0, ** RP33-10 / UF ** RP33-20 / UF 10 kv patronrör med monterade utkastarfjädrar 20 kv patronrör med monterade utkastarfjädrar 0,5 0,7 23

24 RESERVDELAR, DETALJER OCH TILLBEHÖR GNISTGAP, GGP 33 GGP Gnistgap är fullgott överspänningsskydd för transformatorer upp till 315 kva och kablar med max 50 m längd. Gnistgapen monteras på den övre stödisolatorn. Hållarna för gnisthornen monteras i förstansade hål, på den övre kontakten och apparatstativet*. Fågelpinnen monteras centralt på isolatorn. Passar även på porslinsisolatorer. Det är viktigt att gnistgapen monteras och injusteras korrekt för att erhålla avsedd skyddsverkan. * Till äldre apparater som saknar förstansade hål för montage av gnistgap kan en annan typ levereras. Denna monteras under isolatorskruvarna. Kontakta GEVEA för mer information. ART. NR TYP VIKT KG GGP 33 0,5 VENTILAVLEDARFÄSTE, SVL 33 SVL 33 Som alternativ till stångmanövrerade ventilavledande, finns SVL 33, fäste för fast monterade ventilavledare. Fästet monteras i L33 stativet utan att isolatorskruvarna behöver lossas Vetilavledaren monteras parallellt med nedre stödisolatorn med tillhörande slack. Var av enkel frånkoppling kan ske vid felsökning. ART. NR TYP PASSAR TILL VIKT KG SVL 33 L33-10 L ,5 24

25 RESERVDELAR, DETALJER OCH TILLBEHÖR UTKASTARFJÄDRAR, UF 33 Ett par utkastarfjädrar, övre och nedre, för montering på patronrör (patronrör ingår ej). Användes tillsammans med smältmetall TG. ART. NR TYP PASSAR TILL VIKT KG UF L , UF L ,7 ANSLUTNINGSBLECK, ABL 33 ABL 33 Anslutningsbleck ABL 33 förlänger ned anslutningspunkten så att ett normenligt fas - jord avstånd erhålles mellan kabelmantel och jordningspinnen på L33. ABL 33 har en hålbild för friledningsklämma FK 120 eller anslutning av kabelsko. Levereras med M12 bult. ART. NR TYP PASSAR TILL VIKT KG ABL 33 L ,3 L

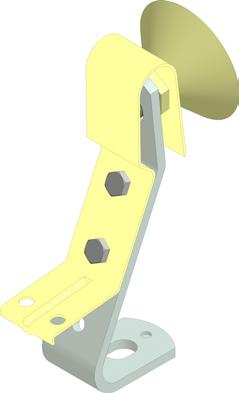

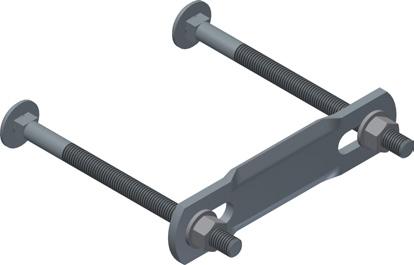

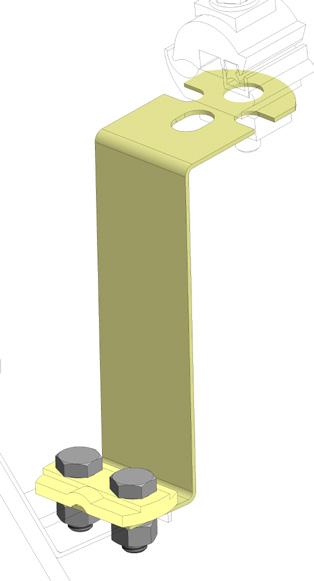

26 RESERVDELAR, DETALJER OCH TILLBEHÖR SLACKSKENA, Flexibel förlängningsskena, monteras på övre kontaktanordningen. Förhindrar att dragkrafter från anslutningsledaren ger glappkontakt (vilket kan ske vid för korta anslutningsledningar eller vid utbyte och renovering). ART. NR TYP PASSAR TILL VIKT KG Slackskena 3502 L33-10 L ,3 HÅLLARE, LHB LHB Används som klämhållare vid montering av frånskiljarsäkring L33 på balk, max U120, som saknar fästhål. ART. NR TYP PASSAR TILL VIKT KG LHB L33-10/-20 0,2 26

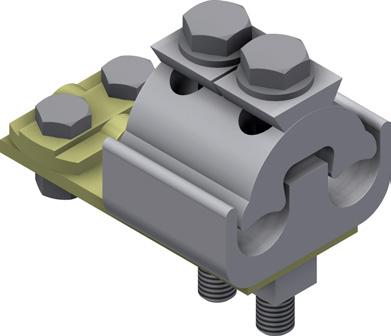

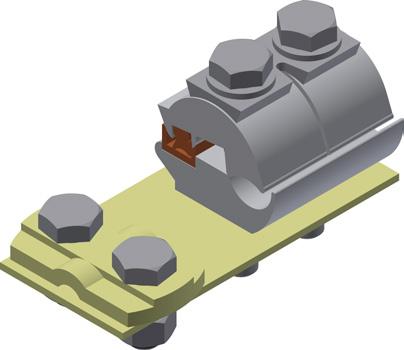

27 RESERVDELAR, DETALJER OCH TILLBEHÖR ÖVERGÅNGSKLÄMMA KGL KGL-44 KGL-70 KGL-120 KGL-240 Övergångsklämma KGL består av en förnicklad CU-skena med övergångsklämma. Användes på frånskiljarsäkring L33-10 och L33-20, samt äldre apparater, när den medlevererade klämman inte klarar den anslutna arean. Monteras på den befintliga klämmans plats. ART. NR TYP VIKT KG KGL-44 0, KGL-70 0, KGL-120 0, KGL-240 0,4 MOMENT NM FÖR AL-LEDARE MM 2 FÖR CU-LEDARE MM

28 RESERVDELAR, DETALJER OCH TILLBEHÖR KONTAKTANORDNING, ÖKL- & NKL 33 ÖKL 3067 NKL 3068 ART. NR TYP BESKRIVNING VIKT KG A3067 ÖKL 33 A3068 NKL 33 Komplett övre kontaktanordning. Passar till alla typer av L33 apparater. Komplett nedre kontaktanordning. Passar till alla typer av L33 apparater. 0,9 0,8 RESERVISOLATOR, G3 G3 ART. NR TYP BESKRIVNING VIKT KG G3 20 kv isolator av hydrofobisk gjutharts. Passar på gamla 10 och 20 kv säkringsapparater. 1,5 Gänganslutning M12. Övergångsbricka för M16 hål. Höjd = 225 mm. 28

29 RESERVDELAR, DETALJER OCH TILLBEHÖR JORDNINGSPINNE, JOP 33 JOP 33 ART. NR TYP BESKRIVNING VIKT KG JOP 33 Passar alla typer av L33 apparater. 0,5 29

30 30 ANTECKNINGAR

31 31

32 AB Gevea Box S Norrköping Tlf
