1 Linköpings universitet Ingenjörsprojekt, TFYY51, F Urban Forsberg

2 Föreläsning 4 Projektet, före- och under-fas 2

3 Status! Har alla en grupp? Saknas några personer i någon grupp? Har alla grupper projekt? Har alla deltagit i beställarmötet? Har alla läst igenom kursdirektivet? Tittat på övrigt material på webbsidorna? Påbörjat diskussion? Några oklarheter rörande grupper, projekt, projekttilldelning, hemsidan mm??

4 Beställarmötet (1) Torsdag V37 Har alla haft Beställaren presenterar kravspecifikationen för alla projektgrupper samtidigt (2 grupper/projekt) Övrig information om projektet Dugga Nästa steg: Skriva en projektplan Projekten får inte börjas innan projektplanen är klar (BP2) Beställaren godkänner projektplanen ax veckor efter beställarmötet, se kursdirektivet

5 Beställarmötet (2) Vid första gruppmötet träffar ni handledaren som ger er i uppdrag att: Bestämma projektgruppens roller Projektledare Dokumentansvarig Delsystemansvarig Utnyttja gruppdynamikens föreläsning vid rollsättning Upprätta ett gruppkontrakt

6 Tar helt avstånd Fråga Instäm mer helt Gruppkontrakt (LIPS) Deltagarna i gruppen ska gemensamt göra upp ordningsregler för gruppen om tider, närvaro, förberedelser etc. Alla deltagare i gruppen ska delta vid de tillfällen som gruppen kommit överens om. Alla deltagare i gruppen ska komma väl förberedda till sammankomsten. Det är viktigt med en samordnare i gruppen. Arbetsuppgifterna ska fördelas likvärdigt mellan gruppmedlemmarna, så att arbetsinsatsen blir ungefär lika stor. När vi arbetar i gruppen ska vi hålla oss till fakta och undvika prat om känslor och personliga erfarenheter. Samarbetet i gruppen måste när som helst kunna diskuteras öppet, även om det innebär obehag för någon. Den som inte bidrar aktivt ska inte heller dra nytta av gruppens gemensamma arbete. Det är viktigt att ge varandra återkoppling, såväl positiv som negativ. Varje träff avslutas med en utvärdering, där var och en belyser hur arbetet i gruppen fungerat. Vår grupps ambitionsnivå är att arbetet ska leda till att det framtagna resultatet i projektet blir det bästa tänkbara. Annat som gruppen vill ta upp Annat som gruppen vill ta upp. På hemsidan finns ytterligare ett gruppkontrakt (CDIO), bägge två kan väljas

7 Gruppmöten öten med handledaren 1 (2) ggr / vecka (gruppvis) Första gruppmötet: lämna kopia av gruppkontrakt till handledaren ötesprotokoll sekreterarrollen cirkulerar mellan projektmedlemmarna Bestäm tid för nästa gruppmöte (förslagsvis i början på mötet) Ev schemakrock I projektet (GU) Yh Kom överens med handledare/gruppen

8 Tidsåtgång i projektet 4.5hp 120 h/projektmedlem + tid för teoretisk uppgift (ca 3-4 timmar/student) Dra ifrån tid för: - Beställarmötet, gruppmöten, delleveranser - Utbildning; Laborationer, - Demonstrationer - Studiebesök etc. Kvar (egentid): ca 70-90h/projektmedlem till arbetets utförande samt dokumentation och presentation av projektresultaten

9 Projektets aktörer Beställare (Institution / Lärare) Kund Leverantör Projektledare (student) Handledare (Lärare) Experter (Lärare etc.) = projektmedlem

10 Före-fasen: Att utreda vad det är man ska göra och hur man ska göra det Före projektidé BP0 förstudie förberedelse BP1 överenskommen kravspecifikation beställarens kravspecifikation projektdirektiv preliminär projektplan systemskiss projektplan kundkontrakt BP2

11 Ett projekt startar med en idé eller ett behov Projektdirektiv (ska inte förväxlas med kursdirektiv)

12 Beslutspunkt 0, BP0 Beställaren ger en projektledare i uppdrag att utföra en förstudie. Detta sker vid en formell beslutspunkt, BP0, beslutspunkt noll

13 Före-fasen Före projektidé BP0 förstudie förberedelse BP1 överenskommen kravspecifikation beställarens kravspecifikation projektdirektiv preliminär projektplan systemskiss projektplan kundkontrakt BP2

14 Kravspecifikation I industriella projekt görs av ekonomiska skäl oftast en förstudie med en begränsad projektgrupp Förutsättningar undersöks (intern/extern expertis), direktivet översätts till konkreta krav på vad som ska göras i en kravspecifikation. I vissa fall kan en beställare komma med en färdig kravspecifikation I TFYY51 är förstudien gjord och projektet börjar med en kravspecifikation

15 Kravspecifikation, ombyggnad av forskningsutrustning Ombyggnad Solaris Kravspecifikation Följande gasliner skall installeras. 1 Dubbel ammoniak lina 2 Dubbel silan lina 3 Tre separata O bubblare 1 Dubbel ammoniak lina Två stycken FCer för ammoniak ska monteras parallellt. Endast en FC kan användas åt gången i recept. Vid utpumpning av gassystemet (turbo inslagen) föreslår jag att de två pneumatiska inloppsventilerna till respektive FC öppnas automatiskt, se inringade FCer i bifogat gasschema. Denna manöver säkerställer att den lilla gasvolym som ligger uppströms FC mot normatlt stängd ventil pumpas ut effektivt. Annan effektiv lösning kan diskuteras. 2 Dubbel silan lina En extra FC för silan skall monteras in. Silanet plockas ut efter milliporfiltret och leds till separat H2/SiH4 switch och vidare till separat vent/run switch. 3 Tre separat O bubblare. Tre identiska O bubblare skall monteras in. Alla har utspädningsfunktion och varje bubblare kan styras med antingen vätgas eller kvävgas som bärgas (OBS, vi är också intresserade av att alternativet att styra ALLA dessa tre bubblare med antingen vätgas eller kvävgas, vänligen ge uppskattad kostand för de olika alternativen). Linköping Universitet kommer att stå för följande arbete 1. ontering och installation av ventiler/fc/epc efter överenskommen design med Aixtron. 2. Rördragning och läcksökning av gas systemet. Detaljer att diskutera 1. Avstånd från nya O bubblare till manifold, ca 5 m. Rördiameter alternativt extra pusher FCer? 2. Behöver vi installera en separat ventledning med FC för dessa bubblare? 3. Skåpet som bubblarna ska stå i har begränsat utrymme. Det är tveksammt om vi kan få in EP omvandlare i skåpet. Alternativet är att montera EP omvandlare i Solaris kabinett och dra pneumatiska slangar till O skåpet. Lösning p detta bör diskuteras. 4. Övriga frågor Offerten skall preliminärt innehålla följande delar. Styrning av 27 pneumatiska ventiler fördelade enligt följande: 1. Tre O bubblare med 7 ventiler vardera (Vent/Run, N2/H2 bärgas samt 3 vid bubblare) 2. En silan ledning innehållande 4 ventiler (Vent/Run samt H2/SiH4) 3. En ammoniak lina (två ventiler) Styrning av 14 FC/EPCer fördelade enligt följande: 1. Tre O bubblare (3 FCer + 1 EPC) 2. En extra FC för silan 3. En extra FC för ammoniak Elektronik och styrning: 1. styrning av pneumatiska ventiler inklusive slang 2. kablar och styrning av FC/EPCer (OBS 3 O bubblare är placerad i separat skåp vid sidan om reaktorn, se bifogad bild) 3. Uppgradering/Utökning av PLC 4. Uppgradering av mjukvara 5. Övrig nödvändig elinstallation 6. Uppdaterade elektriska och pneumatiska (gas schema) ritningar.

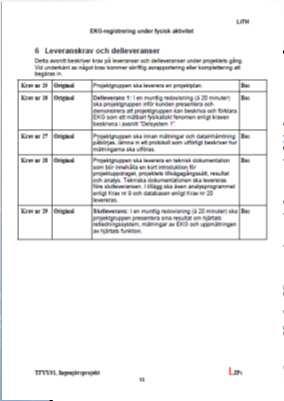

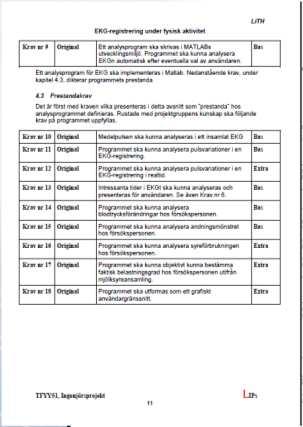

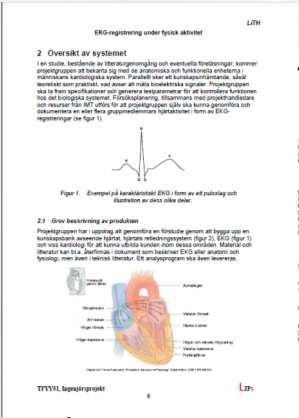

16 Kravspecifikation EKG registrering under fysisk aktivitet Omfattande dokument på 14 sidor!!

17 EKG - ål ålet med projektet är att projektgruppen ska inhämta kunskap om hur hjärtats elektriska ledningssystem fungerar, hur aktiviteten i detta system relaterar till hjärtmuskelns funktion, samt hur denna aktivitet kan detekteras, analyseras och tolkas. Detta inkluderar EKG:ets användbarhet för att karaktärisera fysiskt arbete samt att diagnostisera hjärtsjukdomar. Den inhämtade kunskapen ska sammanfattas och levereras till kund. Projektet syftar även till att inför kund demonstrera hur EKG:et kan registreras under ett arbetsprov och hur detta EKG kan analyseras för att återge hjärtverksamheten. Projektgruppen ska även föreslå ingenjörsmässiga lösningar till tränings- och diagnoshjälpmedel.

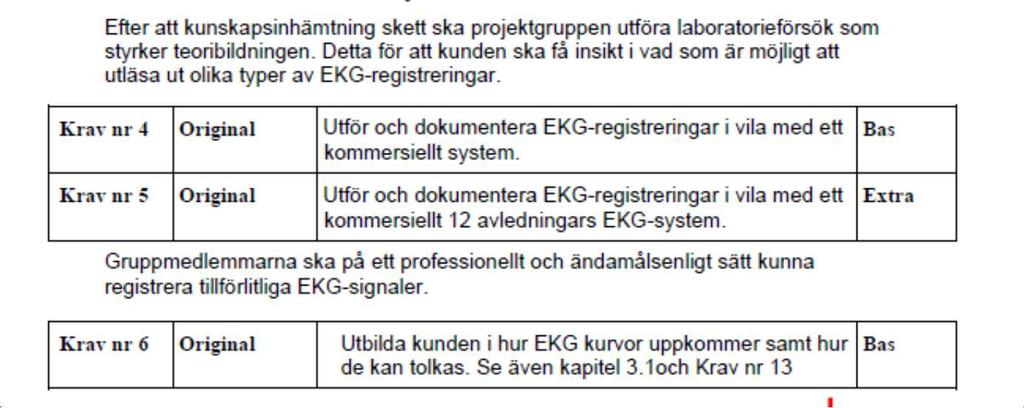

18

19 Krav åste man som uppdragstagare godkänna alla krav en uppdragsgivare ställer? Krav kan omförhandlas, dvs. klargöras, modifieras eller helt tas bort (ekonomisk fråga)

20 Före-fasen Före projektidé BP0 förstudie förberedelse BP1 överenskommen kravspecifikation beställarens kravspecifikation projektdirektiv preliminär projektplan systemskiss projektplan kundkontrakt BP2

21 Preliminär projektplan En preliminär uppskattning görs av kostnader, resurser och tid. Detta resultera i en kort preliminär version av projektplanen. När förstudien är avslutad (kravspecifikation och preliminär projektplan) har man nått milstolpe 1 (S1) Förstudien levereras till beställaren. Beställaren fattar beslut om projektet ska gå vidare eller avslutas (BP1)

22 Före-fasen Före projektidé BP0 förstudie förberedelse BP1 överenskommen kravspecifikation beställarens kravspecifikation projektdirektiv preliminär projektplan systemskiss projektplan S1 kundkontrakt BP2

23 Projektplanen Byt bild Fyll i samt ta bort gul bakgrund Välj brödtext, rubriktext etc. enligt definierade formatmallar

24 Projektplanen

25 Före-fasen Före projektidé BP0 förstudie förberedelse BP1 överenskommen kravspecifikation beställarens kravspecifikation projektdirektiv preliminär projektplan BP2 bestämmer om projektets utförandefas ska startas, bestäms av beställare systemskiss projektplan kundkontrakt BP2

26 Under-fasen Under från Före Design BP3 Implementation BP4 Delleverans tex. demo system Delleverans tex. demo design spec. testspec. integrationstestspec. projektplan ny version BP5 teknisk dokumentation testspec. testprotokoll referensanvändarhandbok handledning systemtest- S protokoll S Systemtest S

27 Leveranser Delleveranser (1-2 st) (BP3, BP4) Demonstrationer eller dokumentation Handledare (och eventuellt beställaren) SLuteverans (BP5) Återkommer om detta senare i kursen Börja dock tänka på BP5 och den tekniska dokumentationen tidigt i projektets under-fas Titta även på efterstudiemallen redan nu.

28 Notera Projektledaren Chef Ansvarig UKörare Hjälps åt i projektgruppen Tag hjälp av handledaren Saknar ni kompetens i gruppen, be om hjälp från handledare, prata med andra studenter Kursens huvudmål: Att lära sig arbeta i grupp enligt en projektmodell Lära sig använda mallar Resultatet är inte det viktiga Planera innan ni sätter igång Lägg tid på projektplanen. Tänk efter Läs igenom alla dokument och föreläsningar Diskutera upplägg

29 Slutleverans Vecka 37 V51 Projektkonferensen tisdag (preliminärt), se F1 V50 Slutleverans till kund V49 Skickas den tekniska rapporten till TEA lärare och beställare, då ska rapporten vara färdig Sålunda, i år har vi gett lite extra tid till projektet Klippt ur kap. 5.1 i kursdirektivet 29

30 Teoretiska uppgiften Boka tid i biblioteket 30

31 Frågor? 31
