1 Glamox Wireless You define. We connect.

2 Ljusstyrningssystem för framtiden Glamox Wireless är en del av Glamox Light Management Systems portfölj. Nedan kan du läsa om några av fördelarna med våra system. Ett ljusstyrningssystem från Glamox är ett fördelaktigt val, oavsett om du är slutanvändare, fastighetsägare, installatör, anläggningschef eller konsult. Våra lösningar är: Lätta att installera Lätta att använda Vid utformningen av våra ljusstyrningssystem har vi lagt stor vikt vid att skapa intuitiva användargränssnitt. Merparten av tiden kommer slutanvändaren att uppleva vårt ljusstyrningssystem som osynlig teknik som enkelt anpassar sig till deras behov. Genom att använda etablerade standarder och teknologi som är välkänd för installatörer, banar vi vägen för en problemfri installation. Lätta att planera På Glamox webbsida hittar du en LMS (Light Management System) lösningsguide. Här hittar du LMS lösningar för olika applikationer och segment tillsammans med förslag på planlösningar och listor över de komponenter du behöver, komplett med artikelnummer. LMS är också en integrerad del av vårt ljusberäkningsverktyg. Detta säkerställer detaljerad och exakt LMS dokumentation som uppdateras när ändringar görs i planerna för en ljusinstallation. Ansluta saker av värde Glamox följer de tekniska trenderna noga och kommer successivt att implementera den mest relevanta IoT tekniken, som ger verkligt värde. Vi vill se till att den bästa tekniken alltid är tillgänglig för våra kunder. Flexibilitet Med programmerbara, adresserbara armaturer och styrutrustning, kan en lösning enkelt anpassas till nya behov utan att göra fysiska förändringar i installationen. Lätta att programmera Vi vill att du ska känna dig trygg när du väljer ett LMS-system från oss. Genom att använda Glamox programmeringstjänst garanteras du att vi tar fullt systemansvar för den totala belysningslösningen. Programmeringen sköts av systemintegratörer som är utbildade i Glamox LMS system. En garanti för kvalitet Vi erbjuder ett säkert val. Våra lösningar är testade för kompatibilitet i vårt laboratorium. 70 år i belysningsbranschen har hjälpt oss att bygga en stor kompetens och lärt oss värdet av kvalitet. Detta är en av anledningarna till att vi bara arbetar med marknadens bästa leverantörer och samarbetspartners. 2 3

3 Varför Wireless? Med trådlös teknik blir ditt ljusstyrningssystem extremt flexibelt. Nya ledningar behöver inte dras, bara ändra inställningar och lösningen är anpassad till en ny interiörlayout direkt. För renoveringar eller anpassning av lokaler är detta en enorm fördel. Oavsett om Glamox Wireless är för industriella eller allmänna ändamål så kommer det alltid att vara möjligt att ansluta det till Ethernet och sedan översätta data för användning i ett centralt övervakningssystem. Genom att använda en central åtkomstpunkt kan vi också erbjuda tilläggstjänster som övervakning av energiförbrukning och nödljus. Central monitoring Ett central monitoring system hjälper dig att övervaka och styra energiförbrukningen från belysning. Det är också det bästa verktyget för att optimera belysning för olika ändamål, speciellt när du hanterar en mångsidig byggnad. Med den enkla installationen av ett Glamox Wireless system kan du drastiskt minska energiförbrukningen samtidigt som du optimerar belysningen för olika inställningar. Single Group Multiple Group Central Monitoring 4 5

4 Central Monitoring Data Ett system som ger dig möjlighet att övervaka och styra kompletta belysningsinstallationer. Glamox är engagerad i en systemarkitektur som erbjuder kunden enkel tillgång till all tillgänglig data för användning i ett byggnadshanteringssystem. Arkitekturen kan bestå av olika typer av teknik, så länge som det centrala övervakningssystemet kan samla information från all teknik till en enhetlig plattform för användaren. Testcykel. Generera rapport. Kwh Nödljusinstallation Allmänljusinstallation Beställ underhåll av nödljusinstallation Övervaka nödljusinstallation Övervaka energiförbruknin Kwh Övervakning av nödljusinstallation Säg adjö till tidskrävande nödljusinspektioner. Genom att använda ett trådlöst adresserbart nödljussystem är det möjligt att ställa in testcykler och generera rapporter som uppfyller europeiska och nationella standarder. När något är fel kan ett mail skickas till den ansvariga underhållspersonalen. Enkel kartläggning av energiförbrukningen Vårt Central Monitoring system ger ett enkelt användargränssnitt för övervakning av energiförbrukningen i en byggnad. Systemet visar energiförbrukningen i olika delar av fastigheten, det är lätt att se hur väl systemet fungerar och justera därefter. Smart sätt att spara pengar Genom att investera i ett Glamox Wireless system kommer du att spara pengar både på elräkningen och på underhåll. Med andra ord: belysningsinstallationerna använder mindre kilowatttimmar varje månad och som ett resultat av minskad användning, uppnås en längre produktlivstid. En energi minskning på 60 procent och en fördubbling av livslängden är inte ovanligt. Prova vår smarta energikalkylator som låter dig undersöka avkastningen på investeringar i ett Wireless ljushanteringssystem. Livslängd 6 7

5 Lätta att installera Installationens komplexitet ökar ofta med flexibiliteten i LMS-systemet. Glamox Wireless erbjuder dock en modern och flexibel LMS-lösning som är lika lätt att installera som en standard on / off-installation. Extern sensorbox för överkoppling EXT IW-SEN TW M25 2x5x4 mm 2 Sensorboxen har anslutning för 5-ledad DALI-kabel till en armatur och 3-fasig överkopplingsledning, 2x5x4mm² för elnät. Kabelingång för eluttag in / ut är två M25 nipplar. Extern sensorbox EXT IW-SEN M20 3x2,5 mm 2 Sensorboxen har anslutning för 5-ledad DALI-kabel till en armatur och 1-fasavslutning, 3x2,5mm² för elnät. Kabelingång för eluttaget är en M20-nippel. L3 L2 L1 N N L3 L2 L1 L1 N DA + DA L N + DA DA L N Extern sensorbox. Sensorbox med snabbkoppling Några av våra industriprodukter levereras med en kabel som har en hane- IP67 snabbkopplingskontakt (QW). Vi har också gjort en extern sensorbox för enkel anslutning till dessa produkter. EXTERNAL SENSOR BOX EXTERN SENSORBOX EXTERNAL SENSOR BOX EXTERN SENSORBOX 8 9

6 Armaturer med integrerad eller extern sensorbox Åtkomstpunkt för anslutning till molnbaserade tjänster Extern trådlös sensorbox Välj en per armatur, se sidan 9 för detaljer Dagsljussensor Trådlös nödljusarmatur Bluetoothinstallationsgränssnitt Surfplatta* Scenkontroll För manuell överstyrning (valfri) *Samsung Surfplatta A 10 11

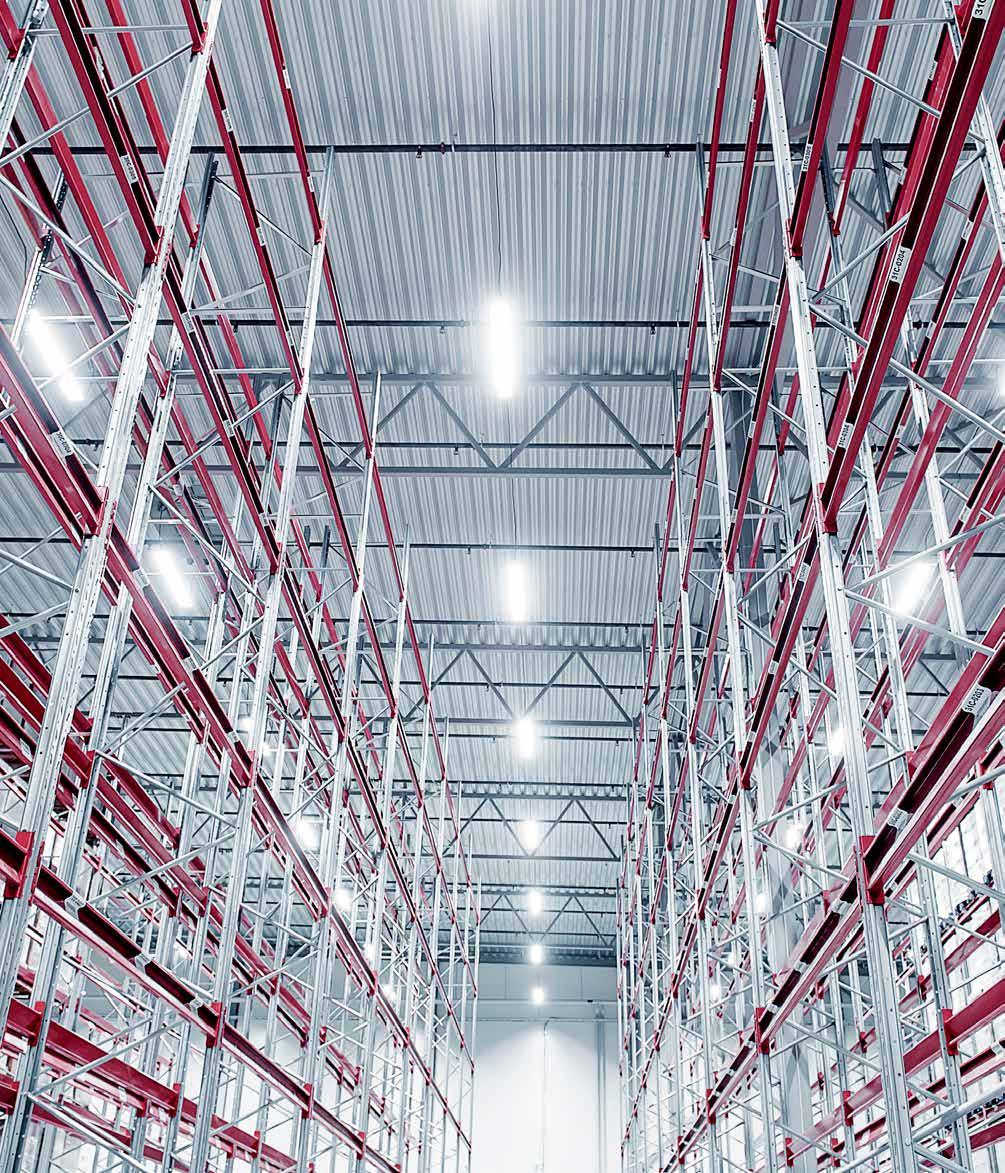

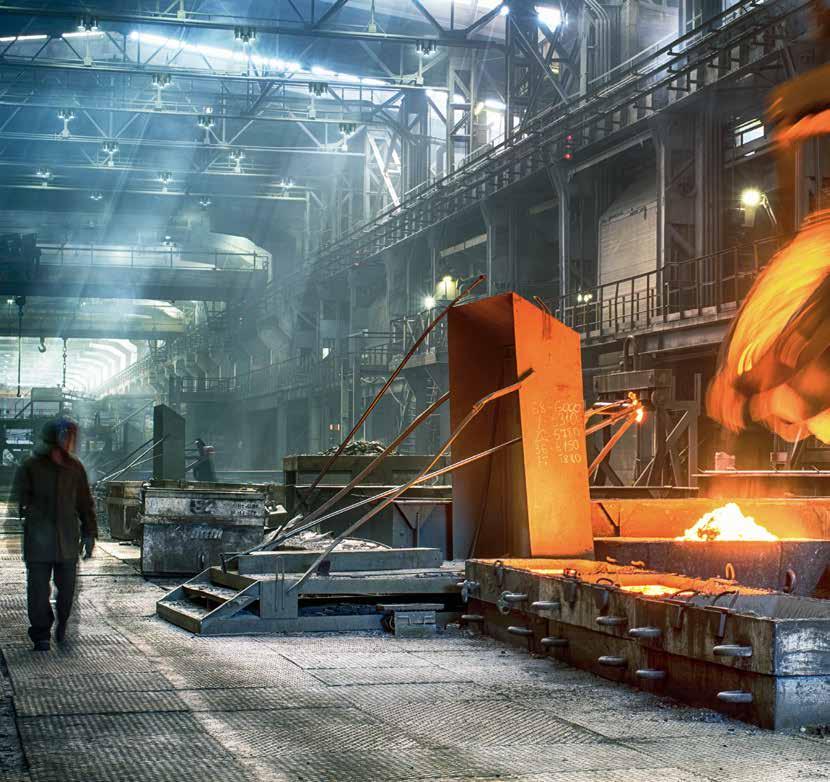

7 Armaturer med integrerad wireless sensor Anslutning av olika externa sensorboxar Idrottshallar För höghöjdsapplikationer Industriella anläggningar med högt i tak associeras ofta med komplexa och dyra belysningsinstallationer. Med Glamox Wireless kan du få samma flexibilitet som med moderna styrsystem utan att spendera tid och pengar på kablar. Extern wireless sensorbox Idrottshallar används ofta för mer än sport. För att tillgodose aktiviteter som mässor, sociala evenemang och konserter är flexibiliteten som erbjuds av Glamox Wireless det perfekta valet. Glamox C51-S Applikationer för öppna armaturer (<IP55) För användning i lagerlokaler, monteringslinjer och liknande applikationer. Glamox Wireless kommer att halvera energiförbrukningen och dubblera installationens livslängd. Glamox A90 Glamox A90-P är en dekorativ och robust armatur med en design som tillfredsställer både de krav som ställs på en industriarmatur och de höga krav som ställs av arkitekter och ljusdesigners när det kommer till estetik och funktionalitet. Monteringshöjder upp till meter. Glamox i95-p Glamox i95-p är en robust IP65 LED armatur med exakt ljusfördelning. Armaturen kan pendlas eller monteras utanpåliggande och är avsedd för applikationer som produktionslokaler, lager, entréhallar och atrium med monteringshöjder upp till meter. Den externa sensornboxen kan anslutas till industriella DALI armaturer. Den kan också användas som en anslutningsbox för distribution av 3 fas matning. Det här är när man väljer en överkopplingsbar (TW) -lösning. De flesta av våra industriella höghöjdsarmaturer levereras med en 2-meters kabel som standard. Glamox GIR Applikationer som kräver slutna armaturer (> IP55) Parkeringshus och industrianläggningar används ofta 24 timmar om dygnet. Genom att använda Glamox Wireless blir armaturernas livslängd mer än dubbelt så lång utan att behöva dra nya kablar till installationen. Glamox i90-p Glamox i80 Glamox MIR Glamox i90-p är en robust och kraftfull IP65 LED armatur för krävande industriella applikationer. Produkten kan pendlas eller monteras utanpåliggande och är utformad för lagerlokaler, fabriker, industrihallar, flyghangarer, skeppsvarv eller utställningslokaler med upp till 25 meters montagehöjd. Kan användas i omgivningstemperaturer från -40 C upp till 60 C. Glamox i80 är en familj av industriella IP66 LED armaturer för utanpåliggande och pendlat montage. Kan användas i omgivningstemperaturer (Ta) från 50 C ner till -40 C

8 Enkel att installera Genom att använda en surfplatta* som installationsverktyg kan du alltid vara närvarande i själva rummet medan du driftsätter. En gateway, Bluetooth Commissioning användargränssnitt, används för att översätta från Bluetooth till 868MHz som används i Glamox Wireless system. 2 3 Drag and drop En ritning i bitmapp är redan uppladdad. De 5 närmaste armaturerna identifieras och sedan kan du helt enkelt dra och släppa dem till rätt plats på ritningen. Hitta armaturerna Klicka på Hitta och systemet visualiserar de 5 närmaste armaturerna, baserat på signalstyrka MHz 4 Skapa grupper Efter att ha identifierat alla armaturer i ett rum kan du enkelt dela in dem i olika grupper, bara genom att rita en fyrkant som innehåller önskade armaturer. Surfplatta* Bluetoothinstallationsgränssnitt Installatör Bluetooth-användargränssnittet hittas automatiskt av surfplattans Bluetoothgränssnitt. Öppna Glamox Wirelessprogramvaran och starta idrifttagningen. 5 Ange parametrar Slutligen ställer du in parametrarna beroende på vilken funktionalitet du vill ha. Tidsfördröjningar, värden för närvaro eller frånvaro, dagsljusstyrning eller till och med manuell överstyrning. 6 6 Färdig Du är nu redo att börja använda ditt Glamox Wireless-system. *Samsung Surfplatta A 14 15

9 Glamox March 2018 Art.nr. MRK00237 Glamox Gruppen Glamox är en norsk industrikoncern som utvecklar, tillverkar och distribuerar professionella belysningslösningar för den globala marknaden. Kvalitetsmärken och lösningar Koncernen äger en rad kvalitetsbelysningsmärken, bland annat Glamox, Aqua Signal, Luxo, Norselight och LINKSrechts. Glamox är beslutna att möta kundernas behov och förväntningar genom att tillhandahålla kvalitetsprodukter och lösningar, service och support. Teknik och expertis Våra produkter och lösningar utvecklas och testas av våra ingenjörer på egna forsknings- och provningsanläggningar och tillverkade och certifierade enligt all relevant kvalitets- och miljönormer. De bygger på den senaste tekniken och expertis - och generationer av erfarenhet.
