2 You define. We connect. Med ett ljusstyrningssystem (Light Management System) från Glamox får du en komplett belysningslösning. Du definierar vad du behöver och vi skapar belysningslösningen utifrån dina önskemål. Genom att kombinera kvalitetsarmaturer med noggrant utvald smart, teknik kan vi erbjuda system med stora fördelar. Minska energiförbrukningen, förläng installationens livslängd och minska underhållskostnaden. Vårt ljusstyrningssystem kan anpassas till slutanvändarens behov och bidra till en produktiv, hälsosam arbetsmiljö. Förutom att tillhandahålla belysning som är skräddarsydd för olika uppgifter, kan systemet enkelt övervaka energiförbrukning och nödljusinstallationer. Framtiden är här; fokusera på lösningar som ger verkligt värde. Förena saker som spelar roll. Våra lösningar bygger på marknadens bästa teknik och är lätta att planera, programmera, ansluta och använda. 2

3 3

4 Ljusstyrningssystem för framtiden Ett ljusstyrningssystem från Glamox är ett utmärkt val, oavsett om du är användare, fastighetsägare, installatör, anläggningschef eller elkonsult. Våra lösningar bygger på marknadens bästa teknik och är lätta att planera, programmera, ansluta och använda. Installationen av ett väldesignat ljusstyrningssystem är bästa sättet att framgångsrikt slutföra ljusinstallationen, ofta med målet att minska el och underhållskostnader. Förutom betydande kostnadsbesparingar kan ett ljusstyrningssystem från Glamox uppfylla många viktiga mål, t.ex. att bidra till en produktiv, hälsosam arbetsmiljö och leverera ett högkvalitativt system som är enkelt att installera och använda. Vi strävar efter att uppfylla alla dessa mål och mer: 4

5 Lägre livscykelkostnader Ett väldesignat ljusstyrningssystem ger lägre livscykelkostnader. Inte bara genom att minska energiförbrukningen, utan också genom att förlänga installationens livslängd och minska underhållskostnaden. Glamox har utvecklat ett smart beräkningsverktyg som visar de potentiella besparingar som kan uppnås genom att installera ett adekvat ljusstyrningssystem. En mer produktiv arbetsmiljö Kanske är den viktigaste fördelen med ljusstyrningssystem möjligheten att optimera belysningen för att möta den enskilde användarens behov i en lokal. Naturligtvis finns det mycket att vinna om man kan öka de anställdas produktivitet. En belysningslösning som främjar en bra fysisk arbetsmiljö och bättre hälsa bland användarna kan öka vinsten för både hyresgästerna och ägarna. Det finns även potentiella vinster genom att lägga till en Human Centric Lighting-lösning i ljusstyrningssystemet. Högre produktivitet, förbättrat välbefinnande, högre nivå av vakenhet och bättre dygnsrytm för slutanvändarna är några av dem. Läs mer om Human Centric Lighting på sidan 16. Enkel åtkomst av data Glamox är engagerad i en systemarkitektur som ger enkel tillgång till värdefull data. På så sätt kan data enkelt överföras till ett byggnadshanteringssystem (BMS). Trådlöst eller via kabel - överföringen kan göras oavsett typ av kommunikation. Enkel övervakning Vi använder öppna standardprotokoll. På så vis är det möjligt att ansluta en komplett ljusinstallation till ett Central Monitoring system. En stor fördel med ett Central Monitoring system är att det erbjuder tilläggstjänster som energi-, nödljus- och underhållsövervakning. Övervakning av nödljusinstallation Säg adjö till tidskrävande nödljusinspektioner. Genom att använda adresserbara DALI nödljuslösningar är det möjligt att ställa in testcykler och generera rapporter som uppfyller europeiska och nationella standarder. Eftersom vi använder ett öppet standardprotokoll, är det enkelt att överföra denna information till ett byggnadshanteringssystem. Enkel kartläggning av energiförbrukningen Vårt Central Monitoring system ger ett enkelt användargränssnitt för övervakning av energiförbrukningen i en byggnad. Systemet visar energiförbrukningen i olika delar av fastigheten, det är lätt att se hur väl systemet fungerar och justera därefter. Enkel planering av underhåll När förväntar vi oss att behöva byta batteri? Vilka är driftstiderna på armaturerna i huvudkorridoren? Ett Central Monitoring system från Glamox kan svara på sådana frågor och vara ett utmärkt verktyg för hantering av underhåll på ett snabbt, enkelt och kostnadseffektivt sätt. Ett annat verktyg som kan implementeras för att förbättra effektiviteten i underhållsarbetet är heat mapping. Genom kartläggning av vilka områden som är i bruk och när, är det lätt att planera var städpersonalen bör vara. Heat mapping leder till många nya möjligheter, som t ex att optimera utrymmet i en byggnad, läs mer om detta på sidan 12. 5

6 Varför ska man välja ett ljusstyrningssystem från Glamox? Tillsammans med våra partners kan Glamox leverera ljusstyrningssystem på alla nivåer. Våra system är: Lätta att programmera Lätta att planera På Glamox webbsida hittar du en LMS (Light Management System) lösningsguide. Här hittar du LMS lösningar för olika applikationer och segment tillsammans med förslag på planlösningar och listor över de komponenter du behöver, komplett med artikelnummer. LMS är också en integrerad del av vårt ljusberäkningsverktyg. Detta säkerställer detaljerad och exakt LMS dokumentation som uppdateras när ändringar görs i planerna för en ljusinstallation. Vi vill att du ska känna dig trygg när du väljer ett LMS-system från oss. Genom att använda Glamox programmeringstjänst garanteras du att vi tar fullt systemansvar för den totala belysningslösningen. Programmeringen sköts av systemintegratörer som är utbildade i Glamox LMS system. Lätta att installera Genom att använda etablerade standarder och teknologi som är välkänd för installatörer, banar vi vägen för en problemfri installation. 6

7 Ansluta saker av värde Glamox följer de tekniska trenderna noga och kommer successivt att implementera den mest relevanta IoTtekniken, som ger verkligt värde. Vi vill se till att den bästa tekniken alltid är tillgänglig för våra kunder. Lätta att använda Vid utformningen av vårt ljusstyrningssystem har vi lagt stor vikt vid att skapa intuitiva användargränssnitt. Merparten av tiden kommer slutanvändaren att uppleva vårt ljusstyrningssystem som osynlig teknik som enkelt anpassar sig till deras behov. Flexibilitet Med programmerbara, adresserbara armaturer och styrutrustning, kan en lösning enkelt anpassas till nya behov utan att göra fysiska förändringar i installationen. En garanti för kvalitet Vi erbjuder ett säkert val. Våra lösningar är testade för kompatibilitet i vårt laboratorium. 70 år i belysningsbranschen har hjälpt oss att bygga en stor kompetens och lärt oss värdet av kvalitet. Detta är en av anledningarna till att vi bara arbetar med marknadens bästa leverantörer och samarbetspartners. 7

8 Ljusstyrning helt enkelt Glamox erbjuder ljusstyrningssystem på tre nivåer baserat på komplexitet. Detta gör det enkelt att hitta och anpassa ett system till ditt specifika behov. Vi kan också erbjuda standardiserade lösningar för vart och ett av våra huvudsegment. 8

9 Single Group Styrning av en enda grupp av armaturer. Multiple Group Möjlighet att styra flera grupper av armaturer. Central Monitoring Ger dig möjlighet att övervaka och styra kompletta belysningsinstallationer. 9

10 Single Group Ett smart och enkelt installerat system som ger dig möjlighet att styra en enda armaturgrupp. Detta är en idealisk lösning för ett rum eller ett område där man vill att alla armaturerna följer samma kommando. Single Group system från Glamox är lätt att installera. Bara plug and play, ingen programmering behövs. Våra system är baserade på on / off reläsensorer och Dali dimmer. Typiska tillämpningar är korridorer, lagerrum, cellkontor, små mötesrum mm. Multiple Group Ett flexibelt och mångsidigt system som ger dig möjlighet att styra flera grupper av armaturer. Detta är en idealisk lösning för ett eller flera rum där man vill dela armaturerna i separata grupper. Multiple Group system från Glamox består av programmerbara lösningar som gör att du enkelt kan justera belysningen enligt slutanvändarnas behov. Typiska applikationer är stora mötesrum där man vill ha möjlighet att byta mellan olika ljus scenarier, klassrum, kontorslandskap, lager etc. Central Monitoring Ett system som ger dig möjlighet att övervaka och styra kompletta belysningsinstallationer. Dessa system kan också erbjuda möjligheter utöver ljusstyrning. Ett Central Monitoring system från Glamox är idealiskt när du vill optimera användningen av resurser i en byggnad, vilket ger dig möjligheter som: Övervakning och kontroll av energiförbrukning relaterad till belysning (heat mapping). Systemet kommer att berätta för dig var och när belysningen används. Övervakning av närvaro över tid (heat mapping) så att du kan optimera utnyttjandet av utrymmet i en byggnad. Övervakning av din nödljusinstallation, inklusive batterier och ljuskällor samt inhämta rapporter som uppfyller europeiska standarder. Övervaka hur en byggnad används så att du kan optimera användningen av resurser efter det. Spåra viktiga föremål som sängar i ett sjukhus eller verktyg i en fabrikshall. Planera användningen av en byggnad efter en kalender. Övervakning av ljuskällans kondition och andra elektroniska enheter anslutna till belysningen. 10

11 Funktionalitet Single Group Multiple Group Central Monitoring ingår i de olika ljusstyrningsnivåerna Närvaro/frånvaro ON/OFF Närvaro/frånvaro ON/DIM/OFF (korridorfunktion) Närvaro / frånvaro Gruppberoende Ljussensor PÅ/AV Ljussensorreglering enligt beräkningspunkt (konstant ljussystem) Ljussensorsystem uppdelat i dagsljuszoner Manuell dimning upp/ner Manuell inställning av färgtemperatur upp/ner Sceninställning inklusive färgtemperatur Ljuset följer tidssystem (cykel-schemaläggning) Inklusive färgtemperatur Central övervakning Nödljusövervakning Energiövervakning Villkorlig funktionalitet (IF, THEN) 11

12 Central Monitoring och tilläggstjänster Glamox är engagerad i en systemarkitektur som erbjuder kunden enkel tillgång till all tillgänglig data för användning i ett byggnadshanteringssystem. Oavsett om systemet är trådlöst eller ej kommer det alltid att vara möjligt att ansluta det till Ethernet och sedan översätta data för användning i ett byggnadshanteringssystem. Arkitekturen kan bestå av olika typer av teknik, så länge som det centrala övervakningssystemet kan samla information från all teknik till en enhetlig plattform för användaren. Genom att använda öppna standardprotokoll kan vi ansluta alla delar av din ljusinstallation till ett Central Monitoring system. Med vårt Central Monitoring system kan vi också erbjuda extra tjänster så som energiövervakning, nödljusövervakning och underhållsövervakning. 12

13 Övervakning av nödljusinstallation Säg adjö till tidskrävande nödljusinspektioner. Genom att använda DALI adresserbart nödljus, är det möjligt att ställa in testcykler och generera/ spara rapporter som uppfyller europeiska och nationella standarder. Eftersom vi använder ett öppet standardprotokoll är det enkelt att översätta denna information till andra övervakningssystem. Enkel kartläggning av energiförbrukningen Vårt Central Monitoring system ger ett enkelt användargränssnitt för övervakning av energiförbrukningen i byggnaden. Med heat mapping som visar energiförbrukning i olika delar av fastigheten är det lätt att se hur bra systemet fungerar och anpassa därefter. % Enkel underhållsplanering När förväntar vi oss att behöva byta batteri? Vilka är driftstimmarna på armaturerna i huvudkorridoren? Glamox Central Monitoring system kan svara på sådana frågor och därmed hjälpa din personal att hantera underhåll snabbt, enkelt och på ett kostnadseffektivt sätt. 13

14 Trådlös flexibilitet Genom att välja en trådlös lösning, adderar du extra flexibilitet för ditt ljusstyrningssystem. Den trådlösa lösningen från Glamox är stabil, säker och effektiv. Med trådlös teknik blir ditt ljusstyrningssystem extremt flexibelt. Nya ledningar behöver inte dras, bara ändra inställningar och lösningen är anpassad till en ny interiörlayout direkt. För renoveringar eller anpassning av lokaler är detta en enorm fördel. Det finns tre områden som är oerhört viktiga när du väljer en trådlös lösning. Kommunikation. Du måste vara säker på att alla kommandon är mottagna av alla enheter. Säkerhet. Du behöver ett system som inte kan störas ut. Stabilitet. Du behöver ett system som är stabilt när det gäller WiFi-nätverket. Glamox har valt en trådlös teknik som kombinerar fördelarna med Mesh-teknik och stjärntopologi. Detta ger den mest stabila kommunikationsplattformen på marknaden. All kommunikation är krypterad för att säkerställa tillräcklig säkerhet. 14

15 15

16 Human Centric Lighting: Den mänskliga biologiska klockan styrs av ljuset Human Centric Lighting kan justera människors dygnsrytm, öka deras motivation, välbefinnande och produktivitet. Vi människor påverkas starkt av ljus. Ljuset ger oss mer än bara syn. Ljuset stimulerar och påverkar humöret och våra aktivitetsnivåer. Eftersom vi spenderar mycket tid inomhus, särskilt under vinterhalvåret, är egenskaperna hos det konstgjorda ljuset i vår omgivning mycket viktiga. Human Centric Lighting lösningar kan hjälpa dygnsrytmen, ge förbättrad koncentrationsförmåga, motverka sömnstörningar och förbättra det allmänna välbefinnandet. Nya tillämpningssätt av ljus har gjorts möjliga tack vare nya kunskaper om de biologiska effekterna av ljus och genom innovationer inom belysningsteknik. 16

17 Så fungerar det Den mänskliga biologiska klockan styrs av ljuset. Ljuset är den viktigaste tidvisaren som styr vår dygnsrytm. Naturligt dagsljus innehåller mycket blå våglängder. Detta naturliga, kallvita ljuset kan vi återskapa med konstgjorda ljuskällor. En av det biologiska klocksystemets viktigaste funktioner är produktionen av hormonet melatonin ett sömnhormon. Produktionen i den mänskliga hjärnan varierar beroende på tidpunkt på dynget, men mestadels sker det under natten. Vi vet att de blåa våglängderna i det kallvita ljuset minskar melatoninsekretionen. Lägre melatoninnivåer, utlöst av ljusexponering, sammanfaller ofta med ökad känsla av vakenhet och högre uppmärksamhet. Så används det För att kunna installera och programmera en effektiv Human Centric Lighting lösning måste man ta hänsyn till tre viktiga parametrar. De är ömsesidigt beroende och kan användas som instrument för att förändra människans upplevelse av ljuset. Vi talar om spektrum, intensitet och timing/varaktighet. Spektrum: Vi vet att de blå våglängderna i ljuset är de biologiskt aktiva delarna. Därför använder vi vita ljuskällor med våglängder i det blå spektrumet. Intensitet: Forskning har lärt oss hur mycket ljus som behövs för att påverka den biologiska processen i människokroppen. Vi behöver välja lösningar som ger tillräckligt med ljus för att uppnå detta, samtidigt som vi hanterar aspekter som oönskad bländning och energiförbrukning. Timing och varaktighet: Ljus på morgonen är det mest effektiva. Det berättar för vår biologiska klocka att dagen har börjat och våra kroppsliga funktioner måste aktiveras. Omvänt, ljusexponering på kvällen undertrycker melatoninproduktionen och gör det svårare att somna. Det är viktigt att vi beaktar dessa faktorer när vi planerar en Human Centric Lighting lösning med en 24-timmarscykel. LED-teknik och ljusstyrningssystem Med modern LED-teknik är det enkelt att ställa in vitt ljus till olika färgtemperaturer. LED gör det också möjligt för oss att skapa färgat ljus som inte innehåller någon strålning i specifika delar av det synliga spektrumet. Detta är ofta en förutsättning för Human Centric Lighting. För att skapa en Human Centric Lighting-lösning används ett speciellt kontrollprotokoll eller språk. Detta språk är baserat på DALI och kallas Device Type 8 eller DT8. Genom att använda en enhet som skickar DT8-kommandon och som också innehåller en Real Time Clock (RTC) kan vi kan skapa en Human Centric Lighting cykel. Glamox kan tillhandahålla system för detta med olika nivåer av komplexitet. Vi har både den erfarenhet och den kunskap som behövs för att skapa ett komplett Human Centric Lighting-system och ge vägledning om hur användargränssnittet ska fungera. 17

18 Glamox & the Internet of Things Där det finns ljus finns det människor. Där det finns människor finns ljus. Ljusinstallationen är den perfekta platsen för anslutna objekt som Internet of Things är baserat på. Med rätt teknik i våra armaturer, blir belysningen infrastruktur. Baserat på detta kan Glamox tillhandahålla information och tjänster bortom belysning. The Internet of Things (IoT) kopplar samman maskiner och enheter till varandra. IoT kan hjälpa alla branscher bli effektivare, mera produktiva och säkrare. Glamox följer de tekniska trenderna noga och kommer successivt att implementera den mest relevanta IoT-tekniken, som ger verkligt värde. Där det finns ljus finns det människor. Där det finns människor finns ljus. 18

19 Några möjligheter som är tillgängliga idag: Heatmapping Heatmapping bygger på sensorer som registrerar och samlar in data om rörelse i en byggnad. Data analyseras och används för att göra en grafisk karta som visualiserar användningen av byggnaden. Heatmapping kan användas för att svara på frågor som: Vilken del av byggnaden används under en vanlig dag? Hur många kontor är faktiskt i bruk? Vilket område av butiken är den mest populära? Genom att heatmappa din byggnad, får du all information du behöver för att planera och optimera utrymme och underhåll av byggnaden. Spårning av föremål Var finns sjukhussängar och viktig medicinsk utrustning? Var är rullstolarna på en flygplats? Istället för att springa och leta efter viktiga föremål kan du enkelt använda en anpassad app för att se var de faktiska föremålen är belägna. Detta sparar tid och pengar. Navigering Belysning kan ge ett positionsnät inomhus för att hjälpa personer att navigera inuti en butik, sjukhus, kontorsbyggnad eller flygplats. När du går genom en flygplats kan så kallade beacons erbjuda dig skräddarsydda priser, avgångsinformation, menyer i restaurangerna etc. 19

20 Ljusstyrningssystem för skolor Implementeringen av ljusstyrningssystem i skolor kan gynna både studenter och lärare och minska el- och underhållskostnad. Potentiella vinster är: Energibesparingar (Ingen eller minskad belysning när det inte finns någon närvarande eller när det finns tillräckligt med dagsljus i ett rum) Enkel underhållsplanering och reducerad underhållskostnad Längre livslängd på belysningsinstallationen Bättre arbetsmiljö för lärare och studenter Förprogrammerade ljusscenarier anpassade till olika inlärningssituationer Presentationsbelysning för att förbättra visuell kommunikation Med Human Centric Lighting - högre vakenhet och förbättrad koncentration med fokusljus. Förbättrad dygnsrytm och sömn. 20

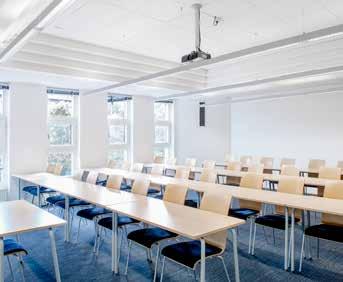

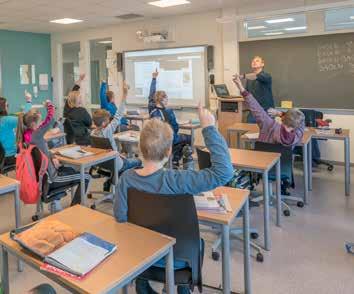

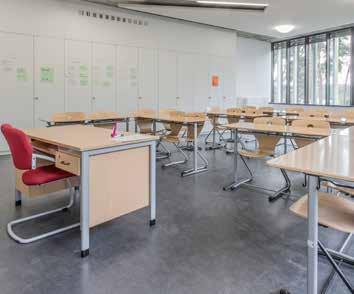

21 Typisk applikation : Klassrum I ett klassrum bedrivs många typer av aktiviteter så som presentationer, grupparbeten, filmvisning etc. Ett väl utformat ljushanteringssystem gör det enkelt att justera ljuset i enlighet med detta. Vi rekommenderar Multiple Group eller Central Monitoring Närvaro- och dagsljussensor Närvaro = manuell på, frånvaro = automatisk av. 15 minuters fördröjning Dagsljussensor. Nivå= 500lx Minst två armaturgrupper. Presentations- och allmänljus Om dagsljussensor används dela alltid upp allmänbelysningen i ett klassrum i minst två grupper Manuell inställning från panelen. Till exempel: video, smartboard, muntlig presentation. Dim upp/ned. ON/OFF Tidscykel inställning inklusive Human Centric Lighting. (Ingen dagsljussensor krävs) Se vår hemsida för mer detaljerad information. 21

22 Ljusstyrningssystem för industriella applikationer Implementering av ljusstyrningssystem i industriella anläggningar kan bidra till en säkrare och hälsosammare arbetsmiljö och minska el- och underhållskostnad. Potentiella vinster är: Energibesparing (ingen/minskad belysning när det inte finns någon närvarande eller när det finns tillräckligt med dagsljus i ett rum) Förbättrad hälsa och säkerhet Minskad underhållskostnad Längre livslängd på belysningsinstallationen Belysning som enkelt kan anpassas till annan användning av samma rum/område Med Human Centric Lighting Högre grad av vakenhet och förbättrad koncentration med fokusljus. Förbättrad dygnsrytm och sömn. 22

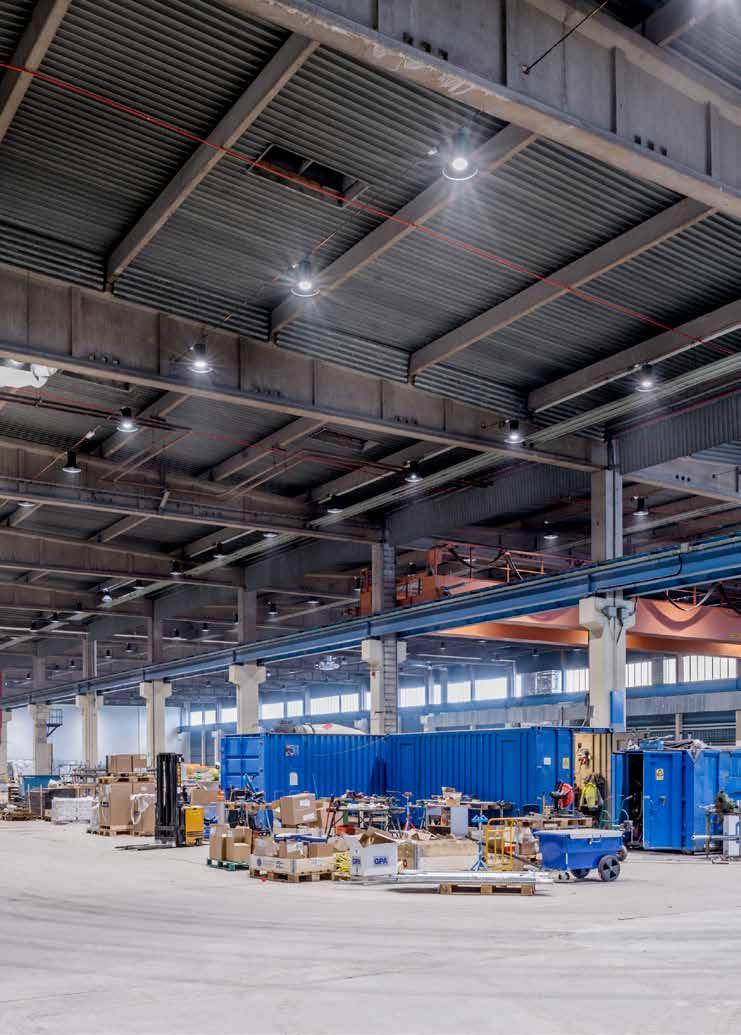

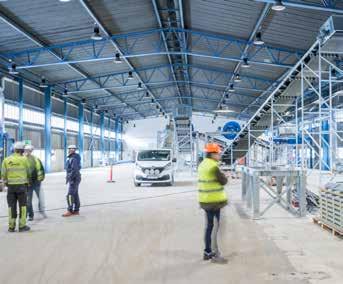

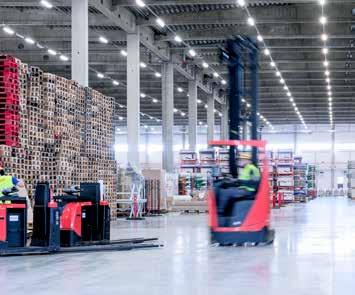

23 Typisk applikation: Lagerlokaler I lagerlokaler är verksamheten på enskilda platser i byggnaden ofta av kort varaktighet. Genom att använda rörelsedetektorer kan ljuset automatiskt anpassas till lokalernas användningsmönster. När det inte finns någon aktivitet i byggnaden kan alla armaturer släckas. När det finns aktivitet i byggnaden justeras ljuset till en förinställd basnivå där det inte finns någon aktivitet. Där det finns aktivitet justeras ljuset till den förvalda nivån, för att säkerställa lämpligt arbetsljus för de uppgifter som utförs. Dynamisk ljusstyrning gör att användaren kan anpassa ljusnivån för att optimera energibesparingar och förbättra arbetsmiljön. Detta ger dig en mycket flexibel lösning som kan anpassas och optimeras för användningen av byggnaden hela tiden. Vi rekommenderar Central Monitoring Ljusinstallation grupperad i enlighet med hyllenheter Trådlös kommunikation Integrerade rörelsesensorer (15 minuters fördröjning). Se vår hemsida för mer detaljerad information. 23

24 Ljusstyrningssystem för kontorsmiljöer Implementeringen av ljusstyrningssystem i kontorsbyggnader kan bidra till en smartare och bättre arbetsmiljö samt minska el- och underhållskostnad. Potentiella vinster är: Energibesparing (ingen/minskad belysning när det inte finns någon närvarande eller när det finns tillräckligt med dagsljus i ett rum) Minskad underhållskostnad Längre livslängd på belysningsinstallationen Belysning som enkelt kan anpassas till olika aktiviteter Presentationer Möten Sociala aktiviteter Med Human Centric Lighting En ökad grad av vakenhet och förbättrad koncentration med fokusljus. Förbättrad dygnsrytm och sömn. 24

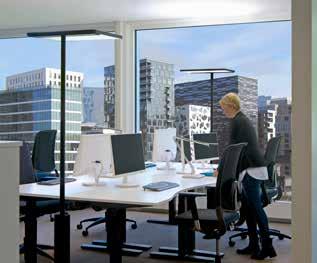

25 Typisk applikation: Kontorslandskap I ett typiskt kontorslandskap kommer och går människor. Därför är betydelsen av ett ljusstyrningssystem som detekterar närvaro vid varje arbetsplats viktig. Kontorslandskap kräver också att man kan gruppera armaturerna i olika zoner. Genom att gruppera kan du få rätt ljusnivå vid varje arbetsstation och behålla ljusnivån på ett minimum när det inte finns någon aktivitet i ett område. Gradvis dimmning av ljuset istället för att ljuset släcks helt när någon lämnar sin plats är ofta en bättre lösning för att undvika störningar. Om man vill använda dagsljusinsläppet måste en sensor som mäter ljusnivån också väljas. Var noga med att ljussensorerna inte monteras för nära fönstren. Vi rekommenderar: Multiple Group eller Central Monitoring Närvaro- och dagsljussensor Närvaro = automatisk på, frånvaro = automatisk dimmning. 15 minuters fördröjning. Automatisk avstängning när alla grupper är tomma Dagsljussensor. Nivå= 500lx Om dagsljusinsläpp utnyttjas, dela upp zoner/ grupper enligt inkommande dagsljus Om en Human Centric Lighting lösning väljs måste tidscykelinställning inkluderas Typisk applikation: Korridorer Korridorerna styrs av närvarosensorer i kombination med aktivitet i kontor/landskap i närheten. Om det finns aktivitet i ett intilliggande rum, kommer korridoren bara att minska till en viss nivå när det inte finns någon närvaro i själva korridoren. När det inte finns någon aktivitet i korridoren och ingen aktivitet i den intilliggande zonen, släcks ljuset. Vi rekommenderar: Rörelsesensorer Närvaro = Automatisk på, Frånvaro = Neddimmrad, Tidsfördröjning = 15 min, Frånvaro i korridor och närliggande område = automatisk avstängning Frånvarande dimmad nivå = 10% (om det finns fönster mot korridorer rekommenderar vi 25%) Typisk applikation: Trapphus I trappor är allt ljus normalt släckt när det inte finns någon aktivitet. När du anländer i en trappa på en viss nivå av byggnaden, tänds lyset till rätt nivå på våningen över och under dig. Ljuset följer dig i den riktning du rör dig. Om du kommer i en trappa och dagsljusinsläppet är tillräckligt kommer ljuset fortsatt vara släckt. Vi rekommenderar: Trådlösa integrerade sensorer (UW-SEN) Närvaro = Automatisk på våningen där närvaro är detekterad + våning över och under, ljuset följer personen som går upp eller ner, tidsfördröjning = 5 minuter. Se vår hemsida för mer detaljerad information. 25

26 Ljusstyrningssystem för sjukhus och hälsovård Implementering av ljusstyrningssystem i vårdinrättningar kan bidra till en hälsosammare fysisk miljö för både patienter och anställda samt minska el- och underhållskostnad. Potentiella vinster är: Energibesparing (ingen eller minskad belysning när det inte finns någon närvarande eller när det finns tillräckligt med dagsljus i ett rum) Minskad underhållskostnad Förbättrad hälsa och säkerhet Längre livslängd på belysningsinstallationen Belysning som enkelt kan anpassas till olika aktiviteter Med Human Centric Lighting - Förbättrad dygnsrytm, sömn och känsla av välbefinnande bland patienter och anställda. 26

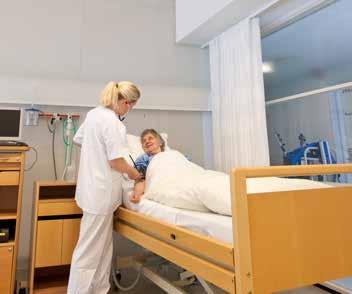

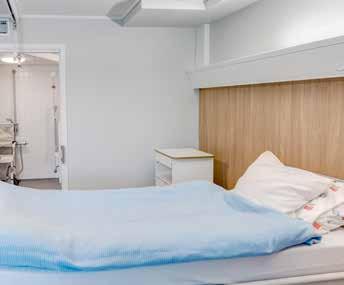

27 Typisk applikation: Patientrum på sjukhus I ett patientrum behöver varje patient kunna kontrollera sin sänglampa. Utöver allmänbelysning behöver personalen också ett nattljus som de kan använda för att navigera i rummet utan att väcka patienterna. Rörelsedetektering bör användas förnuftigt, för att undvika att lämna patienter som har svårt att röra sig i mörker. Vi rekommenderar: Grupp 1 = Nattljus, grupp 2 = allmänljus, grupp 3 - x = läslampa Central Monitoring Olika nivåer och/eller inställningar för dag och natt Rörelse- och dagsljussensorer Rörelsesensor. Närvaro = Manuell ökande, frånvaro = automatisk neddimning. 15 minuters tidsfördröjning Dagsljussensor. 500lx dag, inaktiverad på natten. Läslampa som inte är kopplad till sensor. Läslampa ON i högst 30 minuters intervaller på natten. Tidscykelinställning inklusive Human Centric Lighting Se vår hemsida för mer detaljerad information. 27

28 Spara pengar med ljusstyrning Genom att investera i ett ljusstyrningssystem från Glamox så kommer du spara pengar på elräkningen. Nyckeln är att minska antalet kilowatttimmar (kwh) du använder varje månad och en minskning med 60 procent är inte ovanlig. Energikalkylator Glamox har utvecklat en smart energikalkylator som ger dig möjlighet undersöka ROI (Return Of Investment)-relaterad till en investering i ett ljusstyrningssystem. Besparingarna beräknas som kwh och du kan lägga till information om energikostnad för att se hur mycket pengar du kan spara. Kalkylatorn visar både hur mycket du kan spara genom att implementera ett system baserat på lokal kontroll och besparingarna du kan uppnå genom att välja ett Central Monitoring system. Du kan beräkna det antal år det tar innan investeringen är återbetald och livscykelkostnader relaterade till installationen. Beräknad årlig energiförbrukning (KWh) Beräknad årlig energikostnad Beräknad årlig underhållskostnad Årlig kostnad, LCCanalys, baserad på 20 års livscykel Beräknad återbetalning för olika alternativ 28

29 Total besparing: (76%) kwh Besparing från LMS: (45%) kwh Exempel: Exemplet nedan visar minskningen av energiförbrukningen det Norska företaget Asko uppnådde när de installerade ett ljusstyrningssystem och ersatte konventionell belysning med LED i ett av sina lager. Gammal installation: Ny installation: LMS: * * ** * 115* Antal armaturer Effekt (W) Total effekt (kw) Årlig (kwh) Total besparing (kwh) *Beräknade kwh **Mätt kwh 29

30 You define. Vad får jag ut av det? Användare Belysning som är anpassad för olika arbetsuppgifter Belysning som kan anpassas efter individuella behov Belysning som påverkar dygnsrytmen på ett positivt sätt och hjälper individen att fokusera och vara alert Fastighetsägare En lösning som är attraktiv för hyresgäster/boende Sparar pengar på el och underhåll Optimerar utrymme Inbyggd flexibilitet om hyresgäster/ boende behöver justera planlösning 30

31 We connect. Anläggningschef Installatör Elkonsult Förenklat underhåll och underhållsplanering Minskad energiförbrukning Optimerar utrymmet Ett användarvänligt gränssnitt Möjlighet att ha full kontroll över en byggnad genom ett Central Monitoring system Automatiskt test av nödljusinstallation enligt nationella standarder Möjlighet att Glamox tar hela systemansvaret En lösning som är lätt att installera En lösning som är lätt att testa innan driftsättning Möjlighet att låta Glamox ta hela systemansvaret En möjlighet att erbjuda extra tjänster till slutkund En lösning som är attraktiv för kunden Möjligheten att Glamox tar hela systemansvaret En lösning som uppfyller de flesta krav både vad gäller funktionalitet och öppenhet mot BMS 31

32 LÄTTA ATT PLANERA LÄTTA ATT PROGRAMMERA UTBILDNING Implementering av ljusstyrningssystem i skolor kan gynna båda studenter och lärare och minska el- och underhållskostnad. HÄLSA Implementering av ljusstyrningssystem inom hälsovården kan bidra till en hälsosammare fysisk miljö för både patienter och anställda och minska el- och underhållskostnad. TEKNOLOGI LÄTTA ATT ANVÄNDA LÄTTA ATT INSTALLERA Ett ljusstyrningssystem använder information från sensorer och timers tillsammans med manuella kommandon för att ge rätt mängd och kvalitet ljus när och där det behövs. Det är ett system som hanterar din ljusinstallation för att förbättra flexibilitet, energieffektivitet, underhåll och produktivitet. INNOVATION ANSLUTER SAKER AV VÄRDE Våra ljusstyrningssystem ger stora möjligheter till effektiva och smarta företag och kan gynna ett brett utbud av målgrupper. Genom att kontinuerligt omfamna ny teknik kommer vi att kunna erbjuda nya funktioner och tjänster för framtida applikationer. FLEXIBLA EN KVALITETSGARANTI Hämtar data Överför data INTERNET OF THINGS Där det finns ljus finns det människor. Med rätt sensorer och teknik i våra armaturer, blir belysningen infrastruktur. Därför erbjuder Glamox ljusstyrningssystem som kan tillhandahålla information och tjänster utöver belysning. 32

33 SINGLE GROUP Ett smart och enkelt installerat system som ger dig möjlighet att styra en enda armaturgrupp. Single Group system från Glamox är lätt att installera. Bara plug and play, ingen programmering behövs. INDUSTRI Implementering av ljusstyrningssystem i industriella anläggningar kan bidra till en säkrare och hälsosammare arbetsmiljö samt minska el- och underhållskostnad. KONTOR Implementering av ljusstyrningssystem i kontorsbyggnader kan bidra till en smartare och friskare arbetsmiljö samt minska el- och underhållskostnad. MULTIPLE GROUP VÅRA LÖSNINGSNIVÅER Ett flexibelt och mångsidigt system som ger dig möjlighet att styra flera grupper av armaturer. Ett Multiple Group system från Glamox består av programmerbara lösningar som gör att du enkelt kan justera belysningen enligt slutanvändarnas behov. Börja utforska! CENTRAL MONITORING Ett system som ger dig möjlighet att övervaka och styra kompletta belysningsinstallationer. Dessa system kan också erbjuda möjligheter utöver ljusstyrning. LJUSSTYRNINGS- SYSTEM HUMAN CENTRIC LIGHTING Human Centric Lighting är belysningslösningar som efterliknar dagsljusets egenskaper för att förbättra människans prestanda, välbefinnande och stödja en god dygnsrytm. 33

34 Ordlista Ljusstyrningssystem Central Monitoring system: Ett Central Monitoring system övervakar din tekniska installation och samlar all insamlad information på en enda plats. Detta gör det möjligt att övervaka ett ljusstyrningssystem snabbt och enkelt, oavsett hur komplicerat det är på platsen. Central Monitoring system kan anpassas för att passa applikationen perfekt. Systemarkitektur: Med arkitektur avses den grundläggande organisationen och egenskaper hos ett tekniskt system, som den manifesteras genom systemets komponenter, deras relationer och de underliggande principer som styrt systemets utveckling. En arkitekturbeskrivning är en formell beskrivning och representation av ett system, organiserat på ett sätt som stödjer resonemang om systemets strukturer och beteenden. Mesh teknik: Ett mesh nätverk är en nätverkstopologi där varje nod tar emot och vidarebefordrar data till nätverket. På detta sättet samarbetar alla nods i fördelningen av data i nätverket. Star topologi: I ett star topologi-nät distribueras kommandon från en enda nod till resten av nätverket. De kommandon som mottas av de andra enheterna överförs inte om inte enheterna är programmerade för att göra det. Human Centric Lighting: Belysningslösningar som efterliknar dagsljusets egenskaper för att förbättra människans prestanda, välbefinnande och stödja en gynnsam dygnsrytm. Pulsbreddsmodulering (PWM: Pulsbredd Modulation hänvisar till konceptet att ändra pulsbredden hos en digital signal på en tråd. Vid dimning av en LED-ljuskälla används PWM för att simulera en varierande statisk spänning. Tuneable white teknik: Tuneable white ljus är en teknik som gör det möjligt för användare att justera färgtemperaturen i en armatur. Tekniken är baserad på två vita ljuskällor med olika färgtemperaturer och en blandningskammare (t ex armaturen). Användaren kan ändra den korrelerade färgtemperaturen (CCT) och intensiteten hos armatur med inmatning från ett ljusstyrnigssystem. RGB: RGB avser de primära färgerna, röd, grön och blå. Alla färger i färgspektrat kan beskrivas med hjälp av dess innehåll av de primära färgerna. För att skapa ljus med olika färger behöver man kombinera enskilda lysdioder med strålning i rött, grönt och blått spektrum. Detta kallas RGB i DALI DT8. X-Y färgkoordinater: I ett CIE-färgschema kan alla färger beskrivas med en X-Y-koordinat. I DALI DT8 X-Y är koordinater ett sätt att beskriva en specifik färg. PIR sensor: En passiv infraröd sensor (PIR) är en elektronisk sensor som mäter infrarött ljus (värme) som utstrålar från objekt i dess synfält. Framför IR-sensorn placeras en speciell lins. När systemet mäter IR-strålning från ett linssegment till ett annat tolkas det som närvaro. PIR-sensorer används oftast i rörelsedetektorer. 34
