Produktion och användning av hydrauliskt kalkbruk i Norden från 1030 till En översikt i tid och rum- Sölve Johansson

Transkript

1 Produktion och användning av hydrauliskt kalkbruk i Norden från 1030 till En översikt i tid och rum- Sölve Johansson

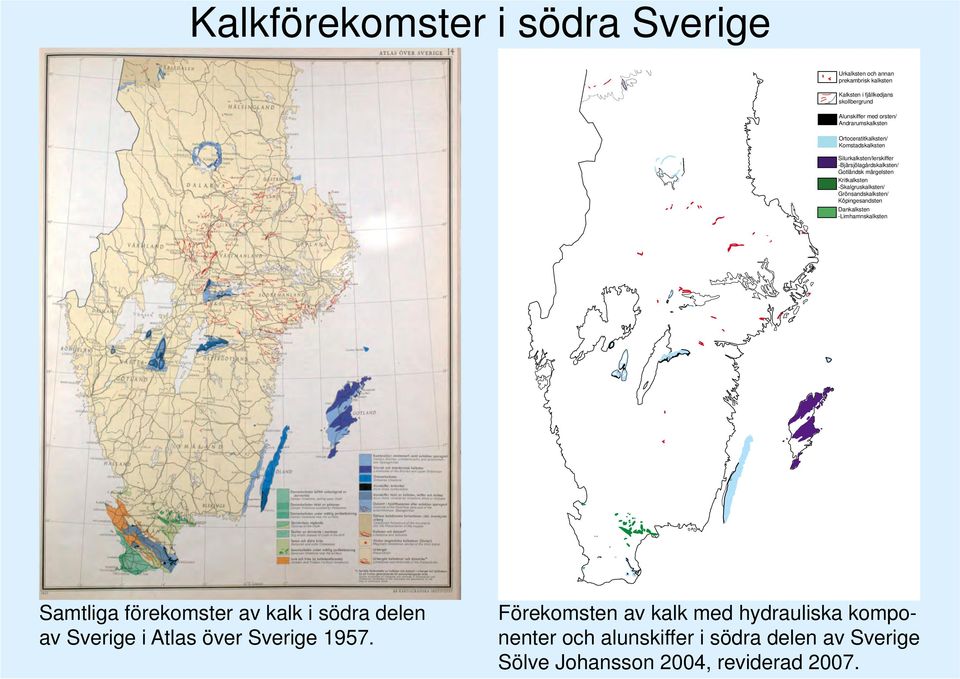

2 Kalkförekomster i södra Sverige Urkalksten och annan prekambrisk kalksten Kalksten i fjällkedjans skollbergrund Alunskiffer med orsten/ Andrarumskalksten Ortoceratitkalksten/ Komstadskalksten Silurkalksten/lerskiffer fer -Bjärsjölagårdskalksten/ Gotländsk märgelsten Kritkalksten -Skalgruskalksten/ Grönsandskalksten/ Köpingesandsten Dankalksten -Limhamnskalksten 8UNDONVWHQ RFK DQQDQ SUHNDPEULVN NDONVWHQ.DONVWHQ LIMl ONHGMDQV VNROEHUJUXQG Alunskiffer med orsten/ Andrarums-kalksten Ortoceratitkalksten/ Komstads-kalksten Silurkalksten/lerskiffer -Bjärsjölagårds-kalksten/ Gotländsk märgelsten Kritkalksten -Skalgruskalksten/ Grönsandkalksten/ Köpinge-sandsten Dankalksten -Limhamns-kalksten Samtliga förekomster av kalk i södra delen av Sverige i Atlas över Sverige Fig. 3:1. Förenklad karta över förekomster av kalk komponenter och alunskiffer Förekomsten av kalk med hydrauliska kompo- i Sverige. Södra Sverige. Utgående från Atlas över Sverige Sölve Johansson Reviderad nenter och alunskiffer i södra delen av Sverige Sölve Johansson 2004, reviderad 2007.

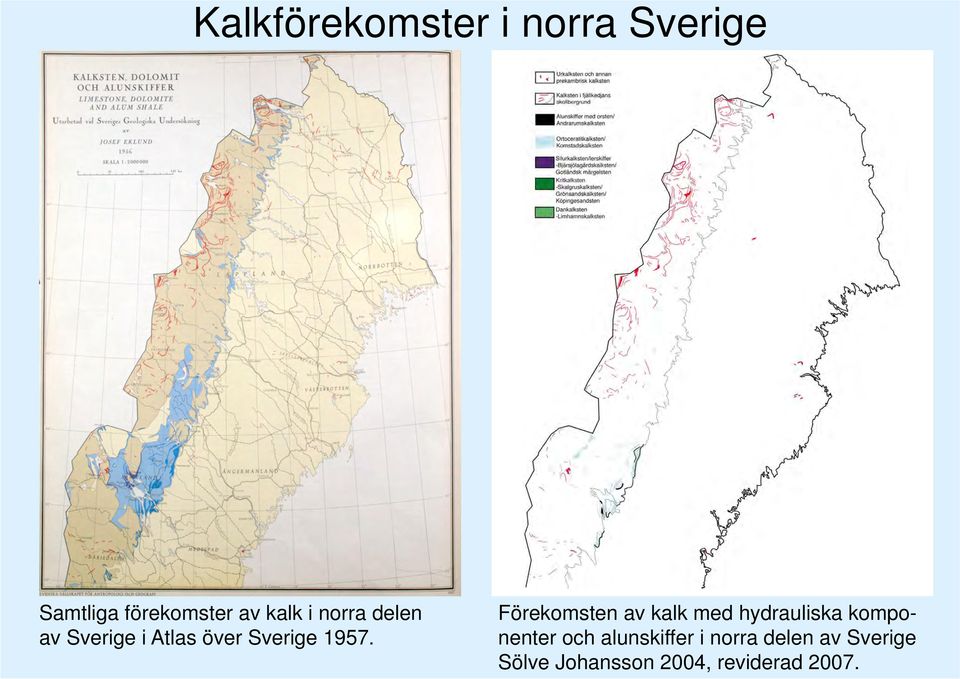

3 Kalkförekomster i norra Sverige Samtliga förekomster av kalk i norra delen av Sverige i Atlas över Sverige Förekomsten av kalk med hydrauliska komponenter och alunskiffer i norra delen av Sverige Sölve Johansson 2004, reviderad 2007.

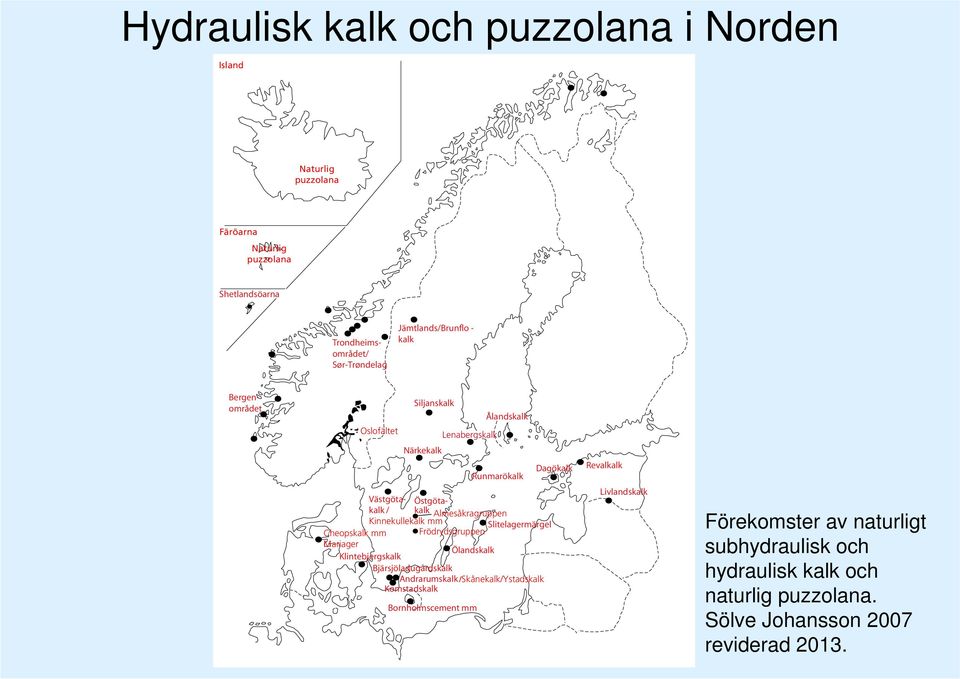

4 Hydraulisk kalk och puzzolana i Norden Island Naturlig puzzolana Färöarna Naturlig puzzolana Shetlandsöarna? Trondheimsområdet/ Sør-Trøndelag Jämtlands/Brunflo - kalk Bergenområdet Siljanskalk Ålandskalk Osloområdet Oslofältet Lenabergskalk Lenakalk Närkekalk Dagökalk Runmarökalk Västgötakalk / kalk Almesåkragruppen Östgöta- Kinnekullekalk mm Slitelagermärgel Mariagerkalk? Cheopskalk mm + Frödrydsgruppen Septaria? Mariager Ölandskalk Klintebjergskalk Bjärsjöladugårdskalk Andrarumskalk /Skånekalk/Ystadskalk Komstadskalk Bornholmscement mm Revalkalk Livlandskalk Förekomster av naturligt subhydraulisk och hydraulisk kalk och naturlig puzzolana. Sölve Johansson 2007 reviderad 2013.

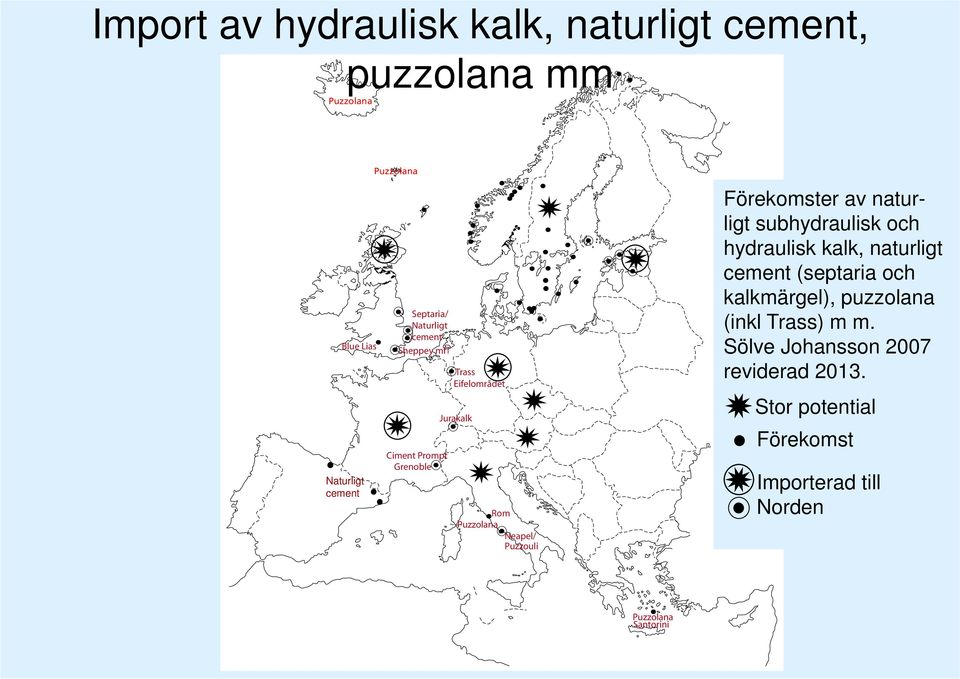

5 Import av hydraulisk kalk, naturligt cement, puzzolana mm Puzzolana Blue Lias Naturligt cement Puzzolana Septaria/ Naturligt cement Sheppey mfl Ciment Prompt Grenoble Trass Eifelområdet Jurakalk Rom Puzzolana Neapel/ Puzzouli Förekomster av naturligt subhydraulisk och hydraulisk kalk, naturligt cement (septaria och kalkmärgel), puzzolana (inkl Trass) m m. Sölve Johansson 2007 reviderad Stor potential Förekomst Importerad till Norden Puzzolana Santorini

6 Byggnadsarkeologi Metoder Mikroskopisk analys av tunnslip Mikroskopisk analys av tunnslip Kemisk analys - hydraulisk modul Den hydrauliska modulen (eller cementindex CI) enligt Eckel beräknas enligt följande: Torpa stenhus i Västergötland Kemisk analys - hydraulisk modul Luftkalkbruk från 1100 talet. Luftkalkbruk från 1100 talet. Den hydrauliska modulen (eller cementindex CI) enligt Eckel beräknas enligt följande: Subhydrauliskt kalkbruk från 1600 talet. Subhydrauliskt kalkbruk från 1600 talet. Kemisk analys - hydraulisk modul Kemisk analys - hydraulisk modul Den hydrauliska modulen (eller cementindex CI) enligt Eckel beräknas enligt följande: Den hydrauliska modulen (eller cementindex CI) enligt Eckel beräknas enligt följande: H m = H m = Den hydrauliska modulen för luftkalk är omkring 0-0,3, för svagt hydraulisk kalk 0,3-0,5, för moderat hydraulisk Hkalk m = 0,5-0,7, för höghydraulisk eller stark hydraulisk kalk 0,7-1,1 och för naturligt cement över 1,1. Härtill kommer subhydraulisk kalk som har en hydralisk modul H m = av 0,15-0,3 enligt Jan Erik Lindqvist och Sölve Johansson. Hydrauliska komponenter Kalk och magnesium Den hydrauliska modulen för luftkalk är omkring 0-0,3, för svagt hydraulisk kalk 0,3-0,5, för moderat hydraulisk kalk 0,5-0,7, för höghydraulisk eller stark hydraulisk kalk 0,7-1,1 och Den för naturligt hydrauliska cement modulen över 1,1. för luftkalk Härtill kommer är omkring subhydraulisk 0-0,3, för svagt kalk som hydraulisk har en kalk hydralisk 0,3-0,5, modul för av 0,15-0,3 moderat enligt hydraulisk Jan Erik kalk Lindqvist 0,5-0,7, för och höghydraulisk Sölve Johansson. eller stark hydraulisk kalk 0,7-1,1 och för naturligt cement över 1,1. Härtill kommer subhydraulisk kalk som har en hydralisk modul Den hydrauliska modulen för luftkalk är omkring 0-0,3, för svagt hydraulisk kalk 0,3-0,5, för moderat hydraulisk kalk 0,5-0,7, för höghydraulisk eller stark hydraulisk kalk 0,7-1,1 och för naturligt cement över 1,1. Härtill kommer subhydraulisk kalk som har en hydralisk modul

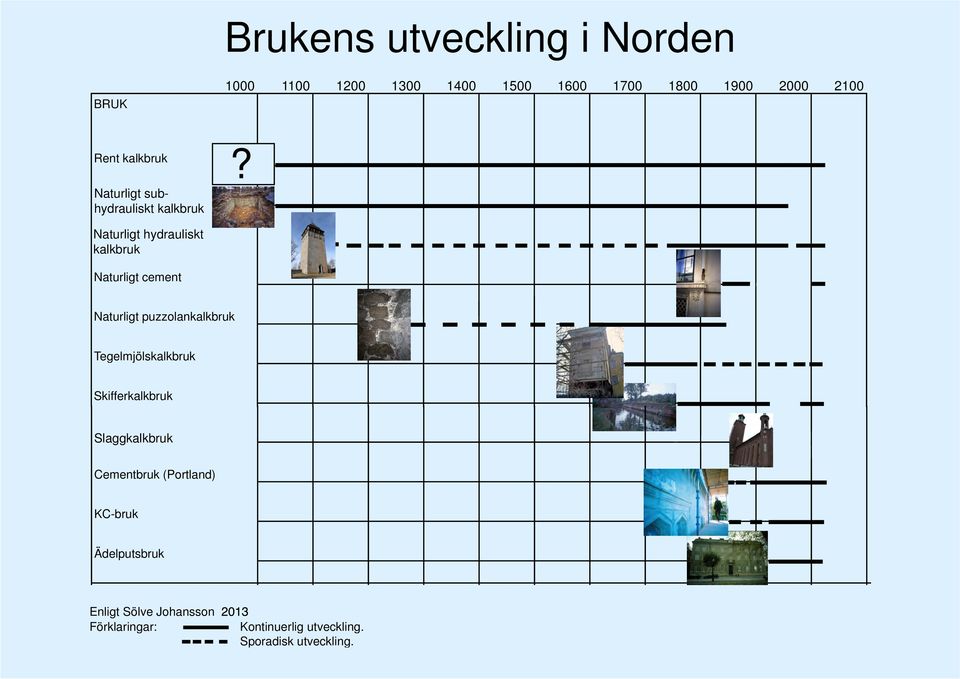

7 Brukens utveckling i Norden Brukens utveckling i Norden BRUK BRUK Rent kalkbruk Subhydrauliskt kalkbruk Rent Naturligt kalkbruk subhydrauliskt kalkbruk Subhydrauliskt Naturligt Hydrauliskt kalkbruk hydrauliskt kalkbruk kalkbruk Naturligt Hydrauliskt cement kalkbruk Brukens utveckling i Norden ? Naturligt puzzolankalkbruk cement Fig. 5:1. Vy av Ulriksdals slott åt sydost. Foto: Sölve Johansson Tegelmjölskalkbruk Naturligt puzzolankalkbruk Skifferkalkbruk Tegelmjölskalkbruk Fig. 5:2. Ulriksdals slott. Nordöstra flygelns norra fasad med rester av puts av tegelmjölskalkbruk. Foto: Sölve Johansson Cementbruk Skifferkalkbruk Slaggkalkbruk (Portland) KC-bruk Cementbruk (Portland) Ädelputsbruk KC-bruk Ädelputsbruk Enligt Sölve Johansson 2009 Förklaringar: Kontinuerlig utveckling. Sporadisk utveckling.

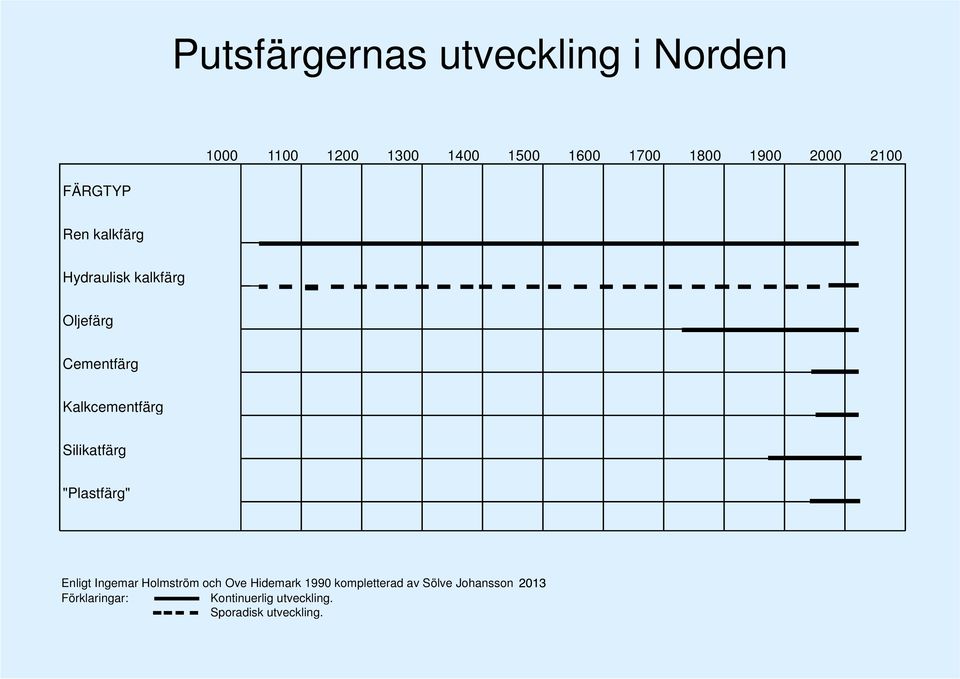

8 Putsfärgernas utveckling i Norden Putsfärgernas utveckling i Norden FÄRGTYP Ren kalkfärg Hydraulisk kalkfärg Oljefärg Cementfärg Kalkcementfärg Silikatfärg "Plastfärg" Enligt Ingemar Holmström och Ove Hidemark 1990 kompletterad av Sölve Johansson Förklaringar: Kontinuerlig utveckling. Sporadisk utveckling.

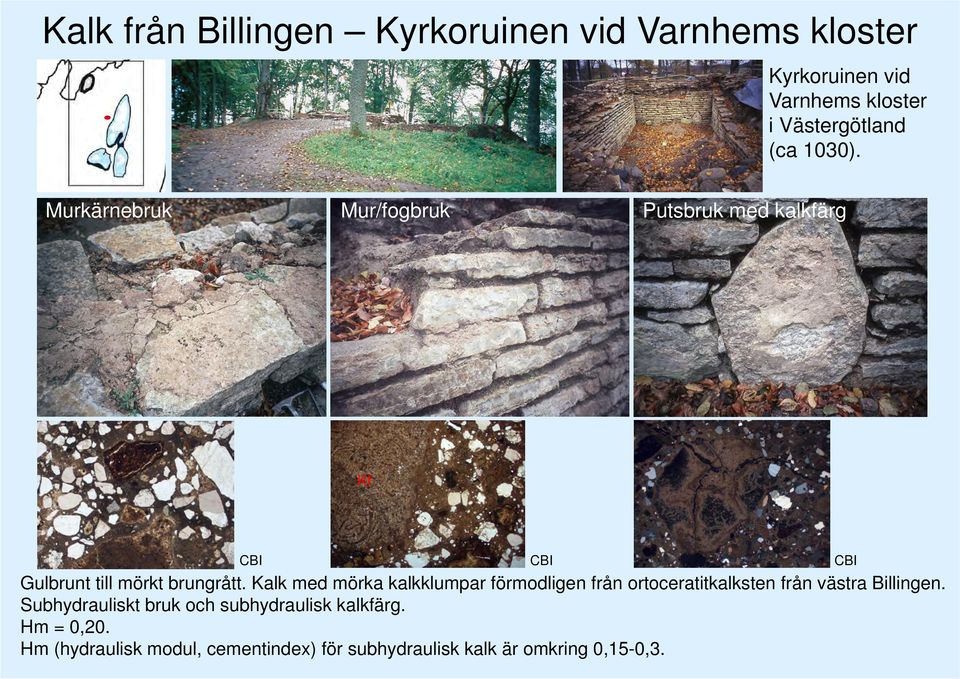

9 Kalk från Billingen Kyrkoruinen vid Varnhems kloster Kyrkoruinen vid Varnhems kloster i Västergötland (ca 1030). Murkärnebruk Mur/fogbruk Putsbruk med kalkfärg P (52) RAPPORT Datum Uppdragsnummer Sida RAPPORT Datum Uppdragsnummer Sida P (52) RAPPORT Datum Uppdragsnummer Sida P (52) Figur 39. Visar bruksprovet ruin Varn 8 före tunnslipspreparering. CBI CBI CBI Figur 40. Bilden visar en (Kf) som har kalkstensstrukturen med fossilrester kvar. Bilden är Figur 35. Visar mörka, och i ett fall pentagonfromad, kalkklumpar. Bilden är tagen i vanligt ljus och Gulbrunt till mörkt brungrått. Kalk med mörka kalkklumpar förmodligen från ortoceratitkalksten från västra Billingen. bildytan motsvarar 2,7*2,1 mm 2. tagen i vanligt ljus, bildytan motsvarar 8,7*6,5 mm Figur 38. Mörk kalklump där de inre delarna är helt svarta i bilden vilket innebär att de inte är 2. karbonatiserade. Bilden är tagen i polariserat ljus bildytan motsvarar 2,7*2,1 mm 2. Detta dokument får endast återges i sin helhet, om inte CBI i förväg skriftligen godkänt annat. Subhydrauliskt bruk och subhydraulisk kalkfärg. Hm = 0,20. Hm (hydraulisk modul, cementindex) för subhydraulisk kalk är omkring 0,15-0,3.

10 Kinnekullekalk - Ornunga gamla kyrka SP Fig 4:6 Fig. 5:42. Stora Brattefors på östra Kinnekulle i Västergötland enligt Carl von Linné i samband med Linnés Västgötaresa Består av kalksten, vattenfall och grotta. Jmf. Fig 5:92. (Linné 1746, Tab. I; dens 1747, Tab. III). Kakeled på Kinnekulle i Västergötland. Kalkugn under fyllning med svart alunskiffer använd som bränsle varvad med gråsvart kalksten i form av orsten i regi av föreningen Kinnekulle kalkbrännare. Foto: Sölve Johansson Ortoceratitkalksten på Kinnekulle (Linnés Västgötaresa 1746). Kalkugn med orsten och alunskiffer som bränsle på Kinnekulle (1994). Ornunga gamla kyrka i Västergötland (ca 1200). Murbruk och utstruken fog. Brungrått. Kalk med mörka kalkklumpar med fossil från ortoceratitkalksten från Kinnekulle. Subhydrauliskt. Hm = 0,23. Lika kalkstensgolvet. På 1700-talet användes Kinnekullekalk baserad på orsten. Den gav ett rent kalkbruk. SP

11 Industritillverkad Kinnekullekalk - Olidans kraftstation Datum Beteckning Sida PX (5) Råbäcks kalkstensbrott med kalkbränning på Kinnekulle (medeltiden-1930-talet). ig. 5:1. Råbäcks, Hällekis och Hönsäters hamnar, den senare med cementfabrik. För utförsel av kalksten och kalk. Hällekis stora kalkbrott vid Råbäck ( ). Cementfabrik Förenklad karta över förekomster av kalk med hydrauliska komponenter, naturligt cement och Olidans kraftstation Figur 2. Hela tunnslipet Olidans kraftverk. i Trollhättan ( ). Figur 3. Visar flera lager avfärgning och ett organiskt färgskikt. Bildytan motsvarar 2,8x2,1 mm Putsbruk. Mörkt. Kalk 2. med homogen struktur från ortoceratitkalksten från Hällekis på Kinnekulle. Hydrauliskt bruk och hydraulisk kalkfärg. Industritillverkad. CBI Betonginstitutet AB CBI ingår i SP-koncernen

12 Kalk från Falbygden Torpa stenhus Torpa stenhus i Västergötland 1400-talets slut-1620 Gulbruna och brunaktiga mur-, fog- och putsbruk från kalk med hydrauliska kalkklumpar från ortoceratitkalksten från Falbygden.

13 Kalk från Falbygden - Tomurex D Tomtens kalkbruk vid Mösseberg i Västergötland ( ). Avfärgning 3 Tillverkning av den hydrauliska kalken Tomurex D Kalk från ortoceratitkalksten bränd med alunskiffer. Moderat hydraulisk. Hm = 0,61. Kyrkbyn i Göteborg Figur 3. Visar putsytan med avfärgning. Bildytan motsvarar 5,5x4,2 mm 2. Fig. 5:1. Förenklad karta över förekomster av kalk med hydrauliska komponenter, naturligt cement och hydrauliska tillsatsmaterial Fig. 5:104. i Ortoceratitkalksten Sverige. Utgående i kalkstensbrottet från Atlas vid över Sverige Fig. 5:103. Mörkt alunskifferlager och ljus och ortoceratitkalksten i kalkstensbrottet vid Tomtens kalkbrott vid Mösseberg i Västergötland. Foto: Sölve Johansson ljus ortoceratitkalksten. Fig. 5:103. Mörkt alunskifferlager och ljus ortoceratitkalksten i kalkstensbrottet vid Tomtens kalkbrott vid Mösseberg i Västergötland. Foto: Sölve Johansson Fig.5:105. Karta över Tomtens kalkbruk 1932 (Brodow 1941, s 15). Tomtens kalkbruk vid Mösseberg i Västergötland. Foto: Sölve Johansson Fig. 5:104. Ortoceratitkalksten i kalkstensbrottet vid Tomtens kalkbruk vid Mösseberg i Västergötland. Foto: Sölve Johansson Fig. 5:103. Mörkt alunskifferlager och ljus ortoceratitkalksten i kalkstensbrottet vid Tomtens kalkbrott vid Mösseberg i Västergötland. Foto: Sölve Johansson Ortoceratitkalksten. Fig. 5:104. Ortoceratitkalksten i kalkstensbrottet vid Tomtens kalkbruk vid Mösseberg i Västergötland. Foto: Sölve Johansson CBI Figur 4. Visar övergången från grovporig luftporstruktur i nedre delen till finporig i övre delen. Bildytan motsvarar 2,7*2,1 mm Sillerud Norr Silleruds kyrka Användes av Ernström & Co bl a vid byggandet av Kyrkbyn på Hisingen i Göteborg (1950-talet) och vid renoveringen av Silleruds kyrka i Värmland ( ; uppfördes ). Brunaktigt grovputsbruk av Tomorex D och ytputs av Serponit ädelputsbruk. Fig.5:105. Karta över Tomtens kalkbruk 1932 (Brodow 1941, s 15). över Tomtens kalkbruk 1932 (Brodow 1941, s 15).

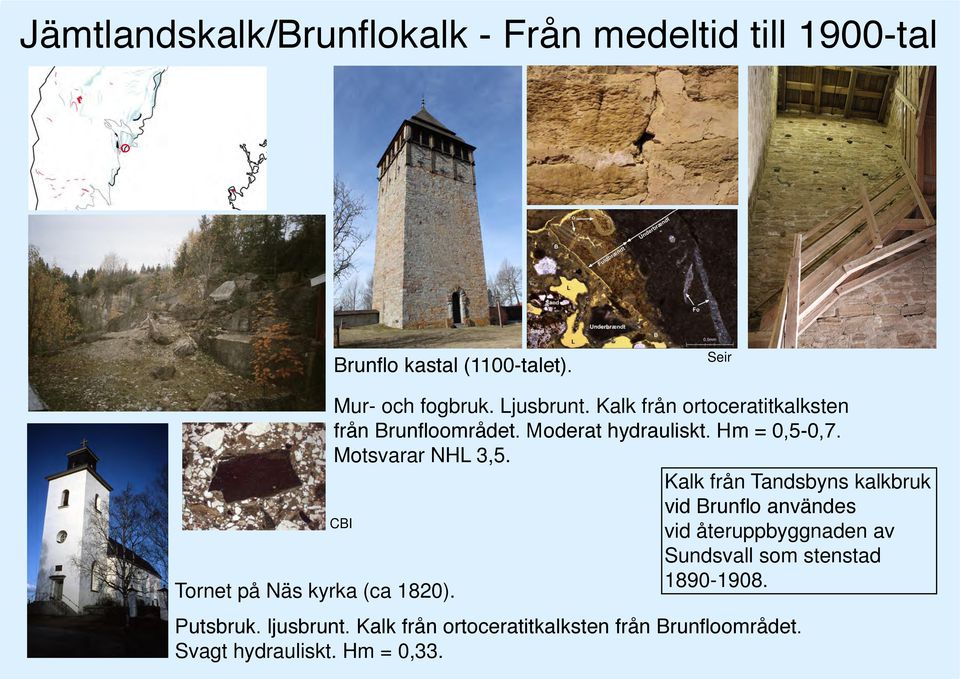

14 Jämtlandskalk/Brunflokalk - Från medeltid till 1900-tal RAPPORT Datum Uppdragsnummer Sida P (52) Brunflo kastal (1100-talet). Seir Mur- och fogbruk. Ljusbrunt. Kalk från ortoceratitkalksten från Brunfloområdet. Moderat hydrauliskt. Hm = 0,5-0,7. Motsvarar NHL 3,5. Kalk från Tandsbyns kalkbruk vid Brunflo användes CBI vid återuppbyggnaden av Sundsvall som stenstad Tornet på Näs kyrka (ca 1820). Figur 25. Visar bruksprovet Näs 2 före tunnslipspreparering. Figur 26. Bilden visar en partikel av bränd skiffer. Bilden tagen i vanligt ljus bildytan motsvarar 8,7*6,5 mm 2. Detta dokument får endast återges i sin helhet, om inte CBI i förväg skriftligen godkänt annat. Putsbruk. ljusbrunt. Kalk från ortoceratitkalksten från Brunfloområdet. Svagt hydrauliskt. Hm = 0,33.

15 RAPPORT Datum Uppdragsnummer Sida P (52) Lenakalk - Lenabergs kalkbruk Figur 1. Visar provet Alsnö 1 före tunnslipspreparering. Fig. 5:26. De två kalkugnarna i Stenby vid järnvägen Vattholma. Foto: Sölve Johansson Lenabergs kalkbruk vid i Uppland (1270-talet-1937). De sista kalkugnarna vid järnvägen i Stenby. Alsnöhus ruin på Adelsö i Uppland ( ) Murbruk. Gulbrunt till brunsvart. Kalk från Detta dokument får endast återges i sin helhet, om inte CBI i förväg skriftligen godkänt annat. CBI Figur 2. Mikroskopibild av Alsnö 1 taget i vanligt ljus. S är en spricka med kalcittäckta sprickväggar vilket visar på fuktbelastning i sprickan. SL bergartskorn bestående av silikatslagg. Bildytan motsvarar 2,7*2,1 mm 2. urkalksten/dolomittisk kalksten förmodligen från Lenaberg och slaggmaterial. Starkt hydrauliskt. Hm =0,72 Fig. 5:27 Ritning av kalkugnen vid Sätuna säteri i Upplands län 1748 (Eliander 1748, Tab III).

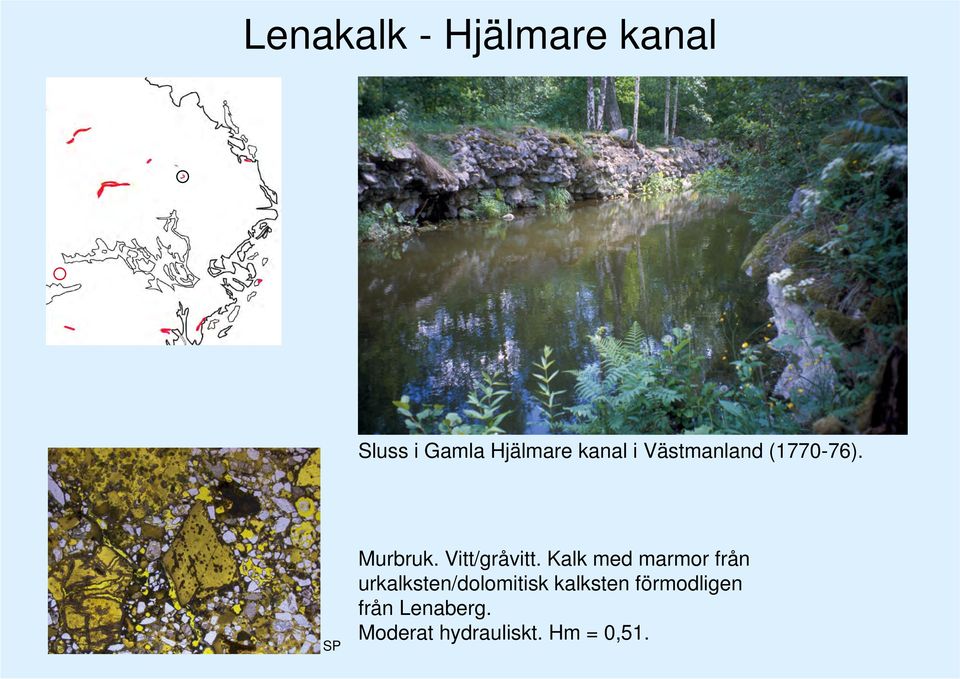

16 Lenakalk - Hjälmare kanal ulic lime mortar cture example Fig. 3:131. nd ( ). Masonry mortar. Mikroskopifoto, Västmanlands sluss i Gamla Hjälmare kanal prov. Bilden visar kalkklumpar som har formen av kalcitkristallernas spaltvinklar, vilket visar att det är marmor och inte kalksten som använts vid kalkbränningen. Bildytan motsvarar ca 5,3 x 4,0 mm. SP Fig. 3:131. Sluss i Gamla Hjälmare kanal i Västmanland ( ). Lock Old Canal Västmanland (1770 White/grey-white. Lime from dolomitic limesto CI = 0,51 (moderately hydraulic lime). Murbruk. Vitt/gråvitt. Kalk med marmor från urkalksten/dolomitisk kalksten förmodligen från Lenaberg. Moderat hydrauliskt. Hm = 0,51.

17 Stockholm Runmarökalk - Runmarö kalkbruk Runmarö kalkbruk i Stockholms skärgård (1288- ca 1900). Kalk från urkalksten. Subhydraulisk och hydraulisk. Fig. 9. Berggrundskarta över Runmaröarkepelagen i Stockholms skärgård. Blåmarkering = kalksten. Gulmarkering = leptit. (Sundius 1939, Tavl. I. Från SGU:s karta serie C 419, Berggrunden inom sydöstra delen av Stockholms skärgård. C Sveriges geologska undersökning (SGU). Medgivande: /2006). Fig. 10. Kalkugnsruinen på Storön vid Runmarö. Översiktsbild åt öster. Foto: Sölve Johansson Berggrundskarta över Runmaröarkepelagen i Stockholms skärgård. Blåmarkering = kalksten. Gulmarkering = leptit. (Sundius 1939, Tavl. I. Från SGU:s karta serie C 419, Berggrunden inom sydöstra delen av Stockholms skärgård. C Sveriges geologska undersökning (SGU). Medgivande: /2006). Kalkugnsruinen på Storön vid Runmarö. Översiktsbild åt öster. Foto: Sölve Johansson Natural sub-hydraulic lime mortar - Runmarö lime SP Kalkugnsruinen på Storön vid Runmarö. Berggrundskarta över Runmaröarkepelagen i Stockholms skärgård. Blåmarkering = kalksten (Sundius 1939, Tavl). Franciskanerklostret i Stockholm (nuvarande Riddarholmskyrkan ). Murbruk. Gulaktigt. Kalk med mörka och ljusa kalkklumpar från urkalksten från Runmarö. Subhydrauliskt. Hm = 0,17.

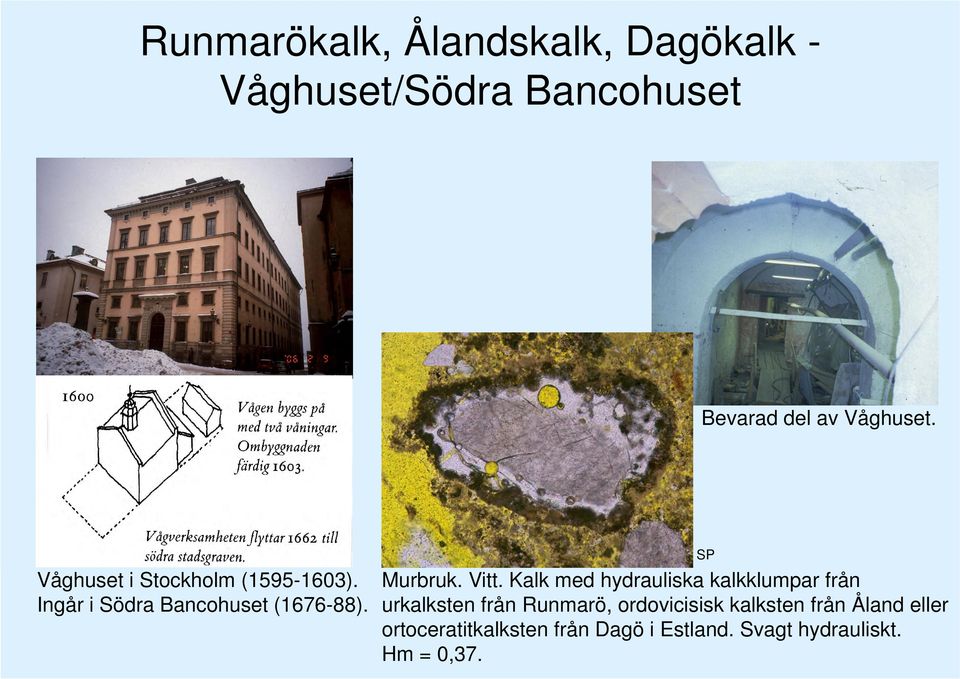

18 Runmarökalk, Ålandskalk, Dagökalk - Natural hydraulic lime mortar Våghuset/Södra Bancohuset - An early example Bevarad del av Våghuset. Våghuset Weighing i House Stockholm Stockholm ( ). ( ). Murbruk. Masonry Vitt. mortar. Kalk med White. hydrauliska Runmarö kalkklumpar lime, från Ingår lime from i Södra ordovician Bancohuset Åland ( ). lime stone urkalksten or lime from från Dagö Runmarö, in Estonia. ordovicisisk CI = 0,37 kalksten från Åland eller (feebly hydraulic lime). ortoceratitkalksten från Dagö i Estland. Svagt hydrauliskt. Hm = 0,37. SP

19 Andrarumskalk/Skånekalk/Ystadkalk - Andrarums kalkbruk Fig. 14. Benestads kyrka med kastal åt nordost. Översiktsbild. Foto: Sölve Johansson Kastalen vid Benestads kyrka i Skåne ( ). ig. 5:1. iskt ms Andrarums kalkbruk i Skåne ( ).. Förenklad karta över förekomster av kalk med hydrauliska komponenter, naturligt cement och hydrauliska tillsatsmaterial i Sverige. Utgående från Atlas över Sverige Fig. 15. Kastalen vid Benestads kyrka. Interiör med mur verk fogat med ett brun aktigt kalkbruk, förmodligen baserat på Andrarumskalk. Foto: Sölve Johansson Fig. 16. Mikroskopifoto, kastalen vid Benestads kyrka prov. Bilden visar en kalk klump med orenheter i form av brunfärgade ler/järnförbindelser (Kh). Mikrokristallin kalk (MK). I orenheterna ses kristallinakorn av ferrit (C4AF) ( ). Bildytan motsvarar ca 0,75 x 0,5 mm. Foto: Seir foto 1. Kalk från orsten i kambriskt alunskifferlager i Stora brottet vid Andrarums alunbruk. Subhydraulisk och hydraulisk. Mur- och fogbruk. Brunaktigt. Kalk med hydrauliska kalkklumpar från orsten från Andrarum. Subhydrauliskt. Hm = 0,26. Kalk från Andrarums kalkbruk transporterades till bl a Själland. Seir

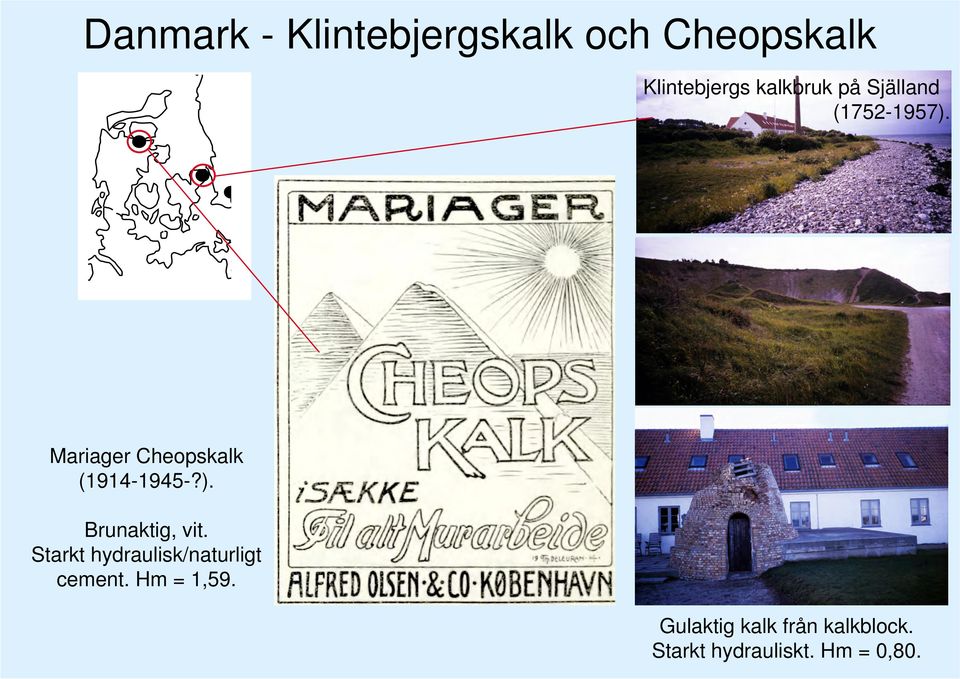

20 Danmark - Klintebjergskalk och Cheopskalk Klintebjergs kalkbruk på Själland ( ). Trass Eifelområdet rakalk Mariager Cheopskalk ( ?). Brunaktig, vit. Starkt hydraulisk/naturligt cement. Hm = 1,59. Gulaktig kalk från kalkblock. Starkt hydrauliskt. Hm = 0,80.

21 Jämtlands/Brunflo Trondheims- Norge kalk - Hydraulisk kalk från Oslofältet området/ Sør-Trøndelag t Oslo- Oslofältet området Siljanskalk Närkekalk Lenakalk Ålandskalk Runmarökalk Västgötakalk kalk Östgöta- Slitelagermärgel Mariagerkalk? + Septaria? Ölandskalk Klintebjergskalk Bjärsjöladugårdskalk Andrarumskalk Komstadskalk Bornholmscement mm Dagökalk Revalkalk Livlandskalk Steens kalkbruk i Furuberget vid Hamar ( ). Här tillverkades den sista hydrauliska kalken i Norden. Kalkugnarna på Karljohansvern Örlogsstation i Horten vid Oslo (1852 och 1854). Kalkstenen togs från Langöns kalkstensbrott nyttjat sedan 1600-talet. Ger hydraulisk kalk.

22 Natural cement - From Eastern England Natural Naturligt cement cement - From - Från Eastern Englands England östkust to Western Swedish examples to Western Sweden till Västsverige Sweden Swedish Svenska examples Swedish examples exempel ? 8 11? 8 11? Naturligt cement - Från Englands östkust Septaria at Harwich in eastern England used for production of Roman cement. Exported to western part of Sweden during till 1860th. Västsverige. Septaria vid Harwich Septaria i östra at Harwich England in eastern användes England för used produktion for production of Roman av Romancement. Exported to western part of Sweden during 1860th. at Harwich in eastern England used for production cement. Exported to western part of Sweden 60th. Naturligt cement från östra England exporterades till Västsverige ( ). Fig. 4:69. Karta med naturcementsobjekt behandlade i doktorsavhandlingen. Förklaringar: B = Bruksundersökning utförd L = Litteraturuppgift e.d. Fig. 4:69. Fig. 4:69. Karta med Karta naturcementsobjekt med naturcementsobjekt behandlade behandlade i i doktorsavhandlingen. doktorsavhandlingen. 1 Rådhuset i Marstrand (B). 6 Chalmerska slöjdskolan i Göteborg (B). 2 Essenska villan i Helsingborg (B). 7 Kvarteret Almen 2:1 i Vasastaden i Göteborg (B). 2 Essenska villan i Helsingborg (B). 8 Rådhuset i Karlstad Förklaringar: (B). 3 Börshuset i Göteborg (L). 9 Gamla lasarettet byggnad 1:1 i Vänersborg (B). 4 Residensets tredje våning i Göteborg (L 10 Nolhaga slott i Alingsås (B). B = Bruksundersökning utförd L = Litteraturuppgift e.d. 5 Stora B teatern = Bruksundersökning i Göteborg (L). utförd L 11 = Litteraturuppgift Stortorget 16 i Örebro? e.d. (L). 1 1 Rådhuset i Marstrand (B). 6 Chalmerska slöjdskolan i Göteborg (B). Rådhuset 2 Essenska i Marstrand villan (B). i Helsingborg (B). 67 Chalmerska Kvarteret Almen slöjdskolan 2:1 i Vasastaden i Göteborg i Göteborg (B). (B). 2 Essenska 2 Essenska villan i villan Helsingborg i Helsingborg (B). (B). 78 Kvarteret Rådhuset i Almen Karlstad 2:1 (B). i Vasastaden i Göteborg (B). 2 Essenska 3 Börshuset villan i Helsingborg i Göteborg (L).(B). 89 Rådhuset Gamla lasarettet i Karlstad byggnad (B). 1:1 i Vänersborg (B). 3 Börshuset 4 Residensets i Göteborg tredje (L). våning i Göteborg (L 910 Gamla Nolhaga lasarettet slott i Alingsås byggnad (B). 1:1 i Vänersborg (B). 5 Stora teatern i Göteborg (L). 11 Stortorget 16 i Örebro? (L). 4 Residensets tredje våning i Göteborg (L 10 Nolhaga slott i Alingsås (B). 5 Stora teatern i Göteborg (L). 11 Stortorget 16 i Örebro? (L).

23 rst examples Naturligt cement Tidiga svenska exempel. Natural Essenska villan cement i Helsingborg ( ). - The first ex Arkitekt G F Hetsch Danmark. Fig. 4:23. Essenska villan under fasadreno veringen år Bottenvåningens puts väster om huvudingången vid peristylen åt söder. Foto: Sölve Johansson Börshuset i Göteborg P ( ). 10 (52) Arkitekt P J Ekman. Stock Exchange building Göteborg ( ). Architect P J Ekman. Render and certain façade ornaments. Produced in Hull. Craftsmen from Hamburg. RAPPORT Datum Uppdragsnummer Sida ig. 4:33. Börshuset i Göteborg åt Gustaf Adolfs torg i söder. Foto: Sölve Johansson Fig. 4:21. Översiktsbild av Essenska villan åt sydväst efter fasadrenoveringen Foto: Sölve Johansson Stock (1844 Rende ments men f Fig. 4:33. Börshuset i Göteborg åt Gustaf Painte paint ( Not in t ade utsnitt ornaments. av bruksprovets Red-brown. Painted first time with linseed oil paint (yellow-red). Not investigated. CBI Figur 10. Bilden visar färgskikt på bruket. Kalkavfärgningen syns som ett tunt oregelbundet band Putsbruk och fasadornament. Rödbrunt. direkt på bruket. Man kan även se att bruket ytskikt har annan färg. Bilden ar tagen i vanligt ljus och bildytan motsvarar 2,7*2,1 mm 2. Naturligt cement från Hull i England. Murarna kom från Hamburg. Starkt hydrauliskt. Hm = 0,75? Seir Essen Villa Helsingborg ( ). Arkitekt G F Hetsch Denmark. Render and facade ornaments. Red- Produced Putsbruk in England och or Copenhagen. fasadornament. CI = 0,53 (moderately hydraulic lime)? Fig. 4:24. Fig. 4:31. Mikroskopifoto, Essenska villan i Helsingborg prov 1. Bilden visar ett utsnitt av bruksprovets yta med spridda klumpar av odispergerad kalk. Bildytan motsvarar ca 1,5 x 1,0 mm. Del av fasaden våning två med blottlagd slätputs samt putsad Foto: Seir fönsteromfatt-ning och gördelgesims. Foto: Sölve Johansson Fig. 4:34. Börshuset åt Östra Hamngatan Rödbrunt. Förmodligen Bornholmcement. Moderat hydrauliskt. Hm = 0,53? At first lime washed (grey-brown) and later painted with linseed oil paint (white and brown shades). Fig. 4:22. Essenska villan. Detalj av blottlagt putsbruk från sockeln varifrån bruksprov 2 SP 31 tagits. Foto: Sölve Johansson 2004.

24 Natural Puzzolan pozzolan - Naturligt puzzolankalkbruk lime mortar - Kirkjubøur Murbruk Borrprov med murkärnebruk Fog/putsbruk Bergartsfragment CBI Katedralen Cathedral of i Kirkjubøur Kirkjubøur på Faroe Färöarna Island (ca (1300). 1300). Render/jointing, masonry mortar and Murkärnebruk, inner wall mortar. murbruk, Light. Lime fogbruk from och shells putsbruk. (pure lime) Ljust. together Kalk från with musselskal puzzolana (ren from kalk) tillsammans vulcanic ash med or tuff. puzzolana CI = 0,1-0,63 från vulkaniska (pure lime bergarter - moderately på Färöarna. hydraulic lime). Rent till moderat hydrauliskt. Hm = 0,1-0,63.

25 Brick dust Puzzolan lime - mortar Tegelmjölskalkbruk - Tessinrender Vy av Ulriksdals slott åt sydost. Foto: Sölve Johansson Fig. 5:1. Vy av Ulriksdals slott åt sydost. Foto: Sölve Johansson Fig. 5:10. Mikroskopifoto, Ulriksdals slott prov 2. Bilden visar en tämligen homogen och genom- Ulriksdals slott. Detalj av nordöstra flygelns norra fasad med behuggen puts av Palace tegelmjölskalkbruk. Behuggningen ger fäste för ovanliggande putsskikt. karbonatiserad pasta. Bildytan motsvara ca 2,7 x 2,0 mm. Foto SP 34klpr5. Ulriksdals slott i Stockholm Foto: Sölve Johansson ( ) Arkitekt Nicodemus Tessin d ä. the elder. Render. Brown-red. Unknown lime together with an artificial Putsbruk. pozzolan very Brunrött. fine brick Okänd dust. kalk med tillsats av finmald tegelmjöl. Subhydrauliskt. Hm = 0,22. CI = 0,22 (sub-hydraulic lime). Ulriksdals slott. Nordöstra flygelns norra fasad med rester av puts av tegelmjölskalkbruk. Fig. 5:3. Foto: Sölve Johansson SP

26 Förklaringar: A Mangårdsbyggnader ( ) Burnt alum Puzzolan B Stenhus shale med slaktbod (1788), avträde lime - och Skifferkalkbruk hönshus (1800-talet) mortar - The Swedish cement C Gravkapell (1793) D Färjeläget Gäddebäck. Det svenska cementet från 1770 till Örebro-putsen på 1920-talet Fig. 6:29. Gustafs slussars södra sluss åt söder vid kanaltömningen Foto: Sölve Johansson Bränd alunskiffer. Gustafs slussar. Fig. 6:39. Onsjö stenhus. Inskriptionstavlan från Vid denna del togs bruksprov SP 9. Foto: Sölve Johansson Fig. 6:21. Översiktsbild av Onsjö stenhus med slaktbod. Foto: Sölve Johansson Kalkgropar Fig. 6:30. Mikroskopifoto, Gustafs slussars södra sluss vid Brinkebergskulle prov 1. Bilden visar zonutvecklingen i bränd alunskiffer från normal bränning (till vänster) till sintring (till höger). Bildytan motsvarar ca 0,5 x 0,75 mm. Foto: Khmn. brinke10. JBJ Fogbruk. Rödbrunt. Kalk från orsten (ren kalk) med tillsats av bränd finmald alunskiffer från Hunneberg. Starkt hydrauliskt. Hm = 0,74. Fig. 6:35. Onsjö stenhus. Västra gaveln före restaureringen med ursprungligt fogbruk av skiffer Fig. 6:40. Onsjö kalkbruk. manor Foto: Västergötland Sölve Johansson (1788). Cementstamp X Jointing. Red-brown. Lime och- from kvarn stinkstone (pure lime) Cement- together with och an artificial klinkerverket pozzolan burnt alum shale from Hunneberg nearby. CI= 0,52 (moderately hydraulic lime.) Fig. Brinkebergskulle 6:18. Rekonstruktionskarta i Göta över Brinkebergskulle älv på 1770-talet på 1770-talet. med Sölve bl Johansson a Cement och Renritad av arkitekt Julie Sponar. klinkerverket (1761- ca 1800) och Gustafs slussar ( ). Förklaringar: A Tessins Sluss B Gustafs Slussar C Nedre Utgångskanalen D Damm E Sohlbergs damm Fig. 6:36. Onsjö stenhus. Inskriptionstavlan från Foto: Sölve Johansson Mikroskopifoto, Onsjö stenhus prov. Bilden visar ett litet korn av bränd alunskiffer. Bildytan motsvarar ca 1,3 x 1,0 mm. Foto: SP 6C10. Centralpalatset i Örebro med Örebroputs ( ) med tillsats av bränd alunskiffer.
