1 Page1 Bruksanvisning

2 VAR FÖRSIKTIG NÄR DU KÖR SCOOTERN ANVÄND ALLTID HJÄLM OCH FÖLJ ALLTID ALLA TRAFIKREGLER! VIKTIGT BATTERIUNDERHÅLL och LADDNINGSINSTRUKTIONER 1. Du MÅSTE ladda helt innan första användning (Följ laddningsinstruktioner i din bruksanvisning). 2. Ladda omedelbart efter varje användning 3. Ladda innan lagring. Du måste ladda var 30:e dag om den inte används. 4. Ladda enheten i 6-8 timmar eller till dess att lampan på laddaren blir röd & grön. 5. TILLÅT INTE att batterierna laddas ur helt och hållet. 6. Av säkerhetsskäl, LADDA INTE i mer än 24 timmar. 7. Stäng AV enheten när den inte används. Följer du inte INSTRUKTIONERNA UPPHÖR GARANTIN ATT GÄLLA! Den här PRODUKTEN ÄR INTE GJORD FÖR EXTREM användning eller TERRÄNGKÖRNING! Vänligen ta hand om din X-600 HOPPA INTE MED/MISSBRUKA INTE ENHETEN! KÖR INTE I VÅTA ELLER ISIGA FÖRHÅLLANDEN! Följer du inte instruktionerna UPPHÖR GARANTIN ATT GÄLLA! Page2

3 VIKTIGT VAR GOD LÄS DETTA INNAN DU ANVÄNDER PRODUKTEN LÄS DETTA FÖRST! VARNING Denna produkt är inte anpassad efter Federal Standard för Motorfordon (USA) och är inte avsedd att framföras på allmänna gator, vägar eller motorvägar. Allvarlig skada kan uppstå om denna produkt används på ett osäkert sätt. Föraren kan minimera riskerna genom att använda olika typer av säkerhetsutrustning så som: hjälm, skyddsglasögon, armbågs - och knäskydd samt lämpliga skor. KÖR INTE denna enhet i trafik, på blött, isigt, oljigt underlag eller på grusvägar, eller under påverkan av droger eller alkohol. Undvik ojämna ytor, väggropar, sprickor eller andra hinder. ANVÄND INTE rinnande vatten för att skölja av den här produkten. Se BRUKSANVISNINGEN för ytterligare information. Produkten rekommenderas för förare MINST 16 ÅR GAMMLA. SÄKERHET Personer utan utmärkt syn, balans, koordination, reflex, muskel - och benstyrka och goda möjligheter till beslutsfattande bör inte använda denna produkt. Minderåriga bör inte använda denna produkt annat än under uppsikt av en vuxen. Personer som är ovilliga eller oförmögna att ta ansvar för sina handlingar bör inte använda denna produkt. Användning av denna produkt sker helt på egen risk. För att minimera RISKERNA ska användaren använda hjälm, skyddsglasögon, handskar, armbågs - och knäskydd samt lämpliga skor. Detta är en ELEKTRISK produkt! KÖR INTE enheten i våta förhållanden, genom vattenpölar eller i regn. Page3

4 SNABB HÄNVISNING SÄKERHETSFÖRESKRIFTER SÄKERHETSFÖRESKRIFTER Lägsta rekommenderade ålder att framföra denna scooter är 12 år. För att undvika skador på motorn eller fotplattan, överbelasta inte scootern. Kör aldrig med mer än en person på scootern. Inspektera scootern varje gång innan du kör för att säkerställa att inga delar är lösa eller saknas. Undvik att scootern startas oavsiktligt genom att stänga av den när den inte används. För att undvika kortslutning i elektroniken, kör inte din scooter i regn och skölj aldrig av den med vatten. Placera inte batteriet nära eld eller kraftig värme. För att undvika skador på batteriet, använd inte laddaren om den är skadad. Håll händer, ansikte, fötter och hår borta från alla rörliga delar. Rör inte motorn eller hjulen medan de roterar. Bromsarna är utformade för att kontrollera hastigheten samt stoppa scootern. Öva dig att bromsa så du kan sakta in mjukt och behagligt. Underhåll din scooter enligt de rekommendationer som finns i denna Bruksanvisning. Använd endast reservdelar som rekommenderats av tillverkaren. Inspektera scooterns alla delar varje gång innan du kör den. Byt ut delar som är spruckna, kantstötta eller skadade innan du använder enheten. *TILLÅT UNDER INGA OMSTÄNDIGHETER BARN ATT KÖRA SCOOTERN ANNAT ÄN UNDER UPPSYN AV VUXEN. *KÖR ALDRIG SCOOTERN UDER PÅVERKAN AV ALKOHOL. OM en situation uppstår som inte nämns i bruksanvisningen; fortsätt med försiktighet och använd sunt förnuft. Page4

5 INNEHÅLLSFÖRTECKNING VIKTIG INFORMATION SNABB HÄNVISNING.4 INNEHÅLLSFÖRTECKNING LÄR DIG MER OM DIN SCOOTER..6 PAKETETS INNEHÅLL...7 KOM IGÅNG MONTERING MONTERA SÄKRING..8 MONTERA SÄTET OCH SÄTESSTOLPEN.8 LADDA KÖR/BROMSA... 9 HOPVIKNING OCH FÖRVAR BROMSSYSTEMET...10 JUSTERA BROMSARNA..10 DÄCKTRYCK...11 UNDERHÅLL 12 REKOMMENDERADE VERKTYG JUSTERA HUVUDENHETEN JUSTERA KEDJAN UNDERHÅLLSSCHEMA FELSÖKNINGSGUIDE...14 ÖVRIGA FRÅGOR.13 ALLMÄN INFORMATION/TEKNIKSUPPORT...15 Page5

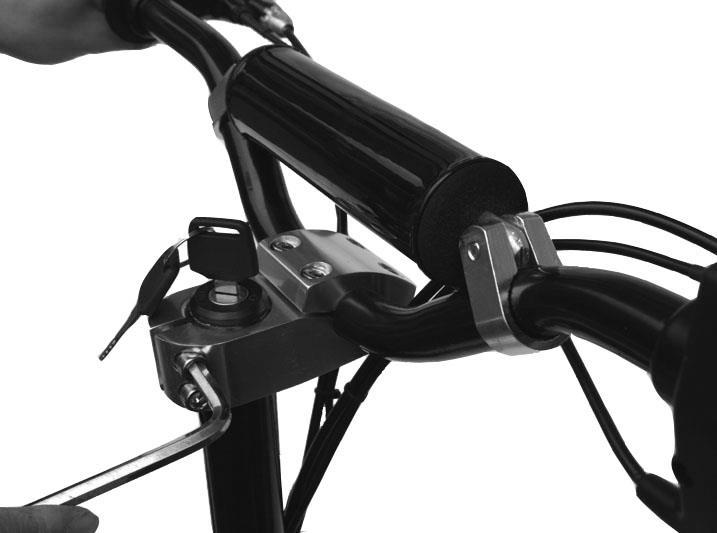

6 PAKETETS INNEHÅLL Din Rhino 500W Scooter levereras med följande komponenter i paketet. Vänligen lokalisera följande delar: W/1000W/1300W/1600W Scooter 2. 36V Batteriladdare 3. Verktygslåda Bruksanvisning och 20A säkringar 4. Säte 5. Sätesstolpe och klämma KOM IGÅNG Läs avsnittet om hur du KÖR DIN SCOOTER, innan du startar eller kör med den. Montering 1. Avlägsna försiktigt din Rhino 500W Scooter från kartongen. 2. För att veckla ut din scooter, börja med att pressa ner på HOPFÄLLNINGSHANDTAGET 3. Fäll ut styret till upprätt läge till dess att du känner att mekanismen går i lås. 4. Fäst styret genom att fästa den silverfärgade klämman på styrstolpen just nedanför toppen. Var noga med att placera styret i korrekt läge med gasreglaget på förarens högra sida. Fäst styrstången på stolpen genom att dra åt bultarna på klämman med hjälp av den bifogade skiftnyckeln, på det sätt som visas i handboken. 5. Fäst handbromsarna genom att först lossa på bultarna med den bifogade skiftnyckeln. Justera bromshandtagen till ett komfortabelt läge och dra sedan åt bultarna. * VAR NOGA MED ATT INTE DRA PÅ KABLARNA Page6

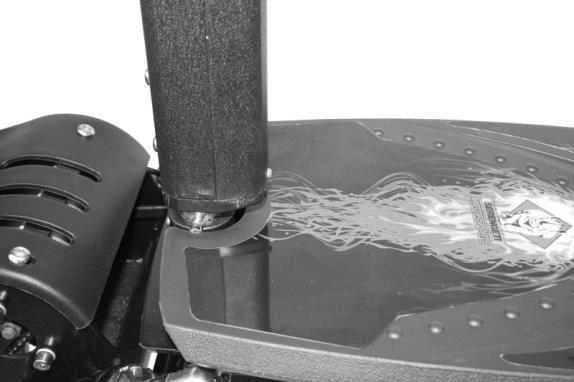

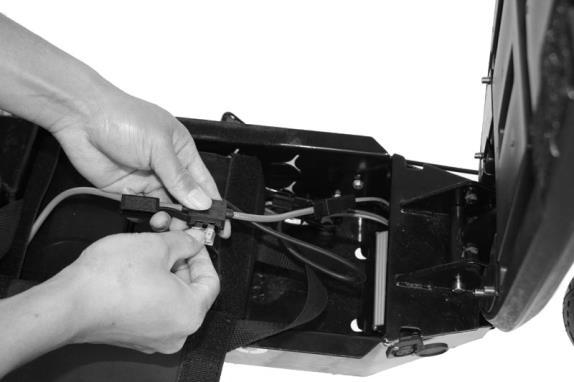

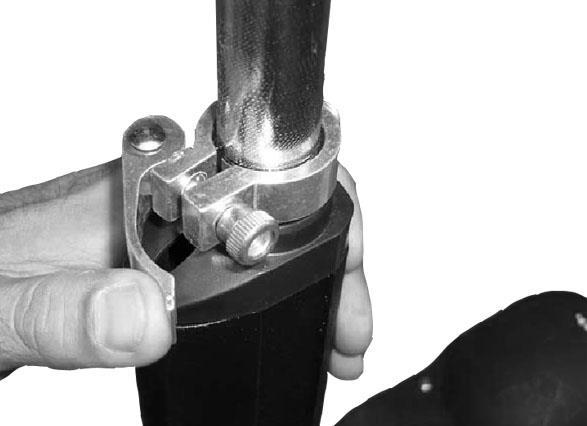

7 Montering - fortsättning: 9. Infoga 20A säkring genom att öppna fotplattans lock som visas. Infoga säkringen i säkringshållaren, stäng sedan locket till fotplattan. 10. Fäst sätesstången i dess fäste, fäst sedan klämman högst upp på stången. Dra sätesstången till önskat läge, dra sedan åt klämman ordentligt. 11. Fäst sätet uppe på sätesstången och dra åt bultarna enligt bild. Page7

8 LADDA Din scooter levereras färdigladdad. Vi rekommenderar trots det att du laddar enheten i 6-8 timmar innan första användning. Vi rekommenderar också att du laddar din scooter efter varje användning och innan lagring. VARNING: Tillåt inte att batterierna laddas ur helt och hållet, då detta skadar batterierna. 1. Säkerställ att enheten är avstängd. 2. Öppna eluttaget för laddaren som finns på högra sidan av ramen, under fotplattan. 3. Ta fram batteriladdaren. Lokalisera uttaget och anslut sladden. 4. Anslut sedan sladden till ett vägguttag. När du kopplar in laddaren kommer en röd lampa på laddaren att lysa vilket visar att laddningsprocessen har påbörjats. När lampan på laddaren blir röd & grön kan du koppla från laddaren och stänga igen locket. KÖR 1. Säkerställ att alla synliga bultar och skruvar är ordentligt åtdragna. 2. Fäll upp stödet hela vägen. 3. Pressa ON/OFF knappen (på vänster sida av styrstången) till ON läge. 4. Placera ena foten på fotplattan samtidigt som du trycker ifrån med den andra foten, vrid försiktigt GASREGLAGET på höger sida av styrstången. Scootern kommer nu börja förflytta sig av egen kraft. ** Din scooter har ett justerbart gasreglage. Du kan justera hastigheten på din scooter genom att variera trycket du använder när du vrider gasreglaget. Ju mer du vrider reglaget, desto fortare går det. Page8

9 STANNA & BROMSA 1. För att bromsa, släpp GASREGLAGET och pressa in BROMSHANDTAGET (på vänster/höger sida av styret). När du trycker på bromshandtaget kopplas motorn ur. När du upplever att enheten tappar kraft eller inte accelererar till full fart, är scootern reda att laddas upp igen. OBSERVERA: Om ON/OFF knappen lämnas i ON läge i mer än minuter utan att scootern körs, stänger den automatiskt av. För att starta igen, STÄNG AV, vänta några sekunder och STARTA igen. HOPVIKNING & FÖRVAR När du har kört färdigt med din scooter kan du vika ihop den för att kunna förvara och transportera den enkelt. Ta först bort sätet och sätesstången, pressa sedan ner på hopfällningshandtaget med en hand samtidigt som du försiktigt pressar ner på styrstången. VAR FÖRSIKTIGT SÅ DU INTE TRÄFFAR HUVUDET MED STYRSTÅNGEN. Pressa ner till dess att du märker att låsmekanismen låser fast i bottenläget. BROMSSYSTEM Scootern använder ett system med bromsbygel och bromsklossar på framhjulet, och skivbromsar på bakhjulet. Båda systemen aktiveras när bromshandtagen på respektive sida av styret kläms åt. När du klämmer på bromshandtaget med vänster hand aktiveras den bakre bromsen. När du klämmer på bromshandtaget med höger hand aktiveras den främre bromsen. Det är viktigt att du släpper GASREGLAGET när du bromsar. Din scooter är utrustad med en omkopplare till respektive broms som kopplar bort effekten från motorn när bromshandtagen pressas in. Öva att bromsa på en slät, torr yta för att vänja dig vid bromssystemet. Bromssträckan påverkas av vått väglag och löst eller ojämnt underlag. Justera bromsarna Scooterns bromsar bör vara färdigjusterade direkt från fabriken. Men det kan vara nödvändigt att justera dem emellanåt. Page9 För att justera de bakre bromsarna: När bromsarna tar för lite: 1. Justera spännskruven på det högra bromshandtaget genom att vrida den moturs till dess att hjulen snurrar fritt. När bromsarna tar för mycket: 2. Dra åt spännskruven på det högra bromshandtaget genom att vrida den medurs till dess att hjulen rullar med lite motstånd.

10 UNDERHÅLL För ytterligare justering av de bakre bromsarna. REKOMMENDERADE VERKTYG 5. Hitta spännskruven på den bakre bromsenheten (belägen på den vänstra sidan av bakhjulet). För att justera och underhålla scootern behöver du följande verktyg: Justera efter behov. Insexnycklar: 3/4/5/6 mm Skiftnycklar: 10/13/13 mm skiftnyckel Stor skiftnyckel Stjärnskruvmejsel Olja, fett eller smörjmedel. För att justera de främre bromsarna. När bromsarna tar för lite: GNISSLANDE BROMSAR 3. Justera spännskruven på det vänstra bromshandtaget genom att Bromsarna kan gnissla innan de är inkörda. Det är normalt och påverkar inte vrida den moturs till dess att hjulen bromsarnas funktion eller prestanda. Efter snurrar fortsatt fritt. användande bör gnisslandet försvinna. När bromsarna tar för mycket: 4. Justera spännskruven på det DÄCKTRYCK vänstra bromshandtaget genom att Däcket ska vara pumpat till som mest 3,44 vrida BAR. den Vi medurs rekommenderar till dess att också hjulen att du använder ett tätningsmedel, som du hittar snurrar i alla fritt. motorcykelbutiker, för att undvika olägliga punkteringar. För ytterligare justering av de främre bromsarna Töm ut all luft från däcket, innan du lossar bulten för att dela fälgen. 4. Hitta spännskruven på den främre bromsenheten (belägen ovanför framhjulet). Justera efter behov. ANPASSA HUVUDHETEN Huvudenheten kommer färdiganpassad från fabriken. Men körning på ojämnt underlag och allmän användning kan orsaka att huvudenheten lossnar med tiden. Det kan bli nödvändigt att justera huvudenheten då och då. Page10

11 För att justera huvudenheten: JUSTERA KEDJAN 1. Vrid styret så långt till höger som möjligt vilket kommer att exponera HUVUDENHETEN. (Se vänster bild) 2. Använd en stor skiftnyckel och vrid försiktigt LAGERLÅSET medurs för att spänna. VRID INTE FÖR HÅRT DÅ DETTA KAN SKADA LAGRENA. Kedjan kommer färdiganpassad från fabriken. Men det kan bli nödvändigt att justera den då och då. Kedjan måste vara korrekt riktad mot kedjekransen för att undvika ojämnt slitage. Vilket resulterar i ett förkortat liv för kedjan. Hur spänd ska kedjan vara? Om kedjan hoppar av kedjekransen är den för löst spänd. Om kedjan gör ett surrande ljud när hjulet snurrar är den för spänd, och riskerar att gå av. Den korrekta anspänningen åstadkoms genom att justera kedjan från ett löst utgångsläge, till dess att den är tillräckligt spänd. För att spänna kedjan: Lossa en aning på de två axelbultarna på respektive sida av bakhjulen. (Fig.14). Justera sedan långsamt de två spänningsskruvarna på vardera sidan av bakhjulet (bild 15) till dess att kedjan uppvisar lagom anspänning. Snurra på bakhjulet för att förvisa dig om att kedjan är korrekt riktad Slutligen, dra åt och lås de båda bakre axelbultarna innan du kör scootern. Page11

12 UNDERHÅLLSSCHEMA Rätt utfört underhåll av din scooter kommer att säkerställa optimal prestanda och en lång livslängd. Följande är några goda råd angående underhåll för att hålla din scooter i toppskick. Dagligt underhåll Utför varje gång du kör din scooter. Rengör exteriören med en mjuk, fuktig trasa. (TVÄTTA INTE MED HJÄLP AV EN VATTENSLANG) Kolla att alla skruvar och bultar är ordentligt fastdragna. Smörj kedjan med en silikonspray, 3 & 1 olja eller bra och ren motorolja. Kolla efter batterisladdar som är fransiga eller av. Page12

13 SYMPTOM MÖJLIG ORSAK LÖSNING Lamporna på laddaren 1. Detta visar att 1. Fortsätt ladda blir gröna & röda direkt batterierna är batterierna i 6-8 tillräckligt timmar innan laddade. första användning. 2. Dålig säkring eller öppen anslutning 2. Kolla säkring: mellan kontakt Titta efter lös eller och batterier. frånkopplad kabel. Batterierna behåller inte sin laddning. Enheten håller inte sitt utlovade reseavstånd. Enheten kör ryckigt eller mycket långsamt. Enheten rör sig inte framåt trots att gasreglaget är aktiverat. Enhet stannar tvärt under användning. 1. Batterierna har nått slutet på sin användbara livslängd. 2. Laddaren fungerar inte. 1. Batterierna inte fulladdade. 2. Frånkopplad kabel. 3. Dåligt fungerande gasreglage. 1. Batterierna inte fulladdade. 2. Bromsarna är ojusterade. 3. Batterierna har nått slutet på sin användbara livslängd. 1. Säkring har gått. 2. Lös eller trasig kabel. 1. Byt ut batterierna 2. Byt ut laddaren. 1. Ladda eller byt ut batterierna. 2. Titta efter frånkopplade kablar. 3. Byt ut 1. Byt ut batterierna eller laddaren. 2. Lossa bromsarna. 3. Byt ut batterierna. 1. Byt ut säkring. 2. Titta efter lösa eller frånkopplade kablar och laga/byt ur. Page13
