1 Knäreds Prästgård 1:26 Björkebogårdens äldreboende Laholmshem AB Laholms kommun Brandskyddsinventering Status Slutlig Utgåva 1 Datum Uppdragsbeteckning 2049,04 Handlingsbeteckning FT8-01 Skapad Sidor 11 Handläggare e-post Telefon Leif-Inge Karlsson leif-inge.karlsson@firetech.se FT8-01 BRANDSKYDDSINVENTERING KNÄRREDS PRÄSTGÅRD 1-26 VER2 (BJÖRKEBOGÅRDEN).DOCX

2 2049,04 FT (11) 1 ALLMÄNT Tillgängliga underlag Kvalitetssäkring Kvarstående frågor kompletterande utredningar Bilagor 3 2 BYGGNADSBESKRIVNING Byggnad 4 3 VERKSAMHETSBESKRIVNING Boendeform Personal bemanning 5 4 BRANDTEKNISKA INSTALLATIONER 5 5 UTRYMNINGSFÖRUTSÄTTNINGAR 6 6 SPECIELLA RISKER 7 7 RÄDDNINGSTJÄNST 8 8 SYSTEMATISKT BRANDSKYDDSARBETE 8 9 PÅTRÄFFADE BRISTER FÖRSLAG TILL ÅTGÄRDER Förslag till åtgärder - alternativ 9

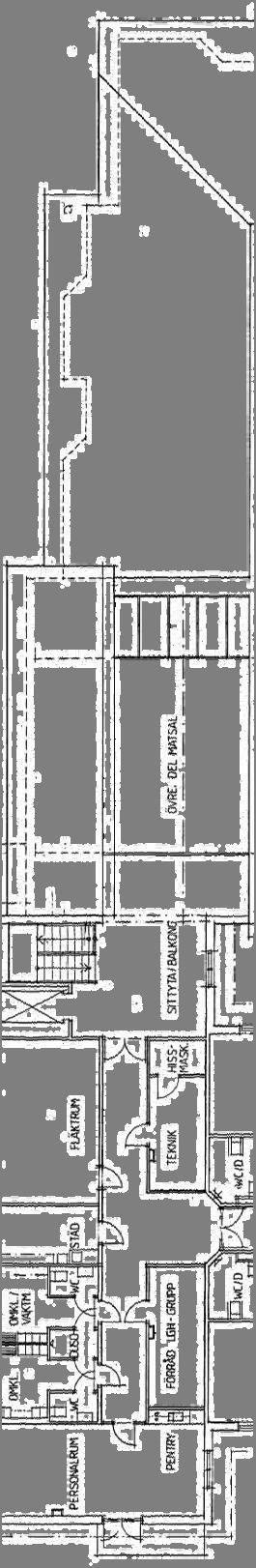

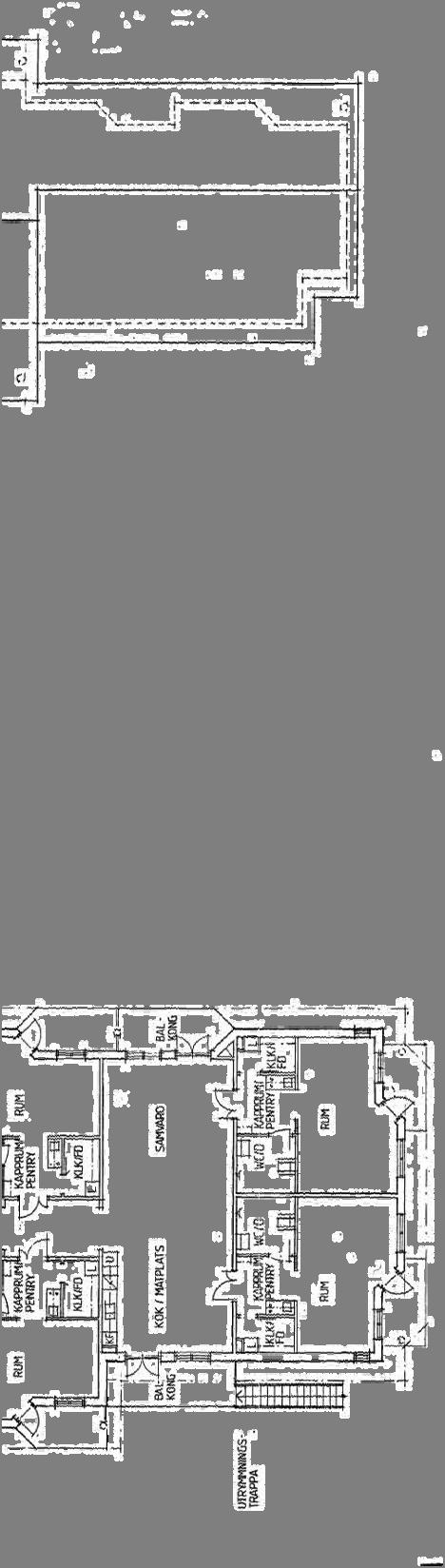

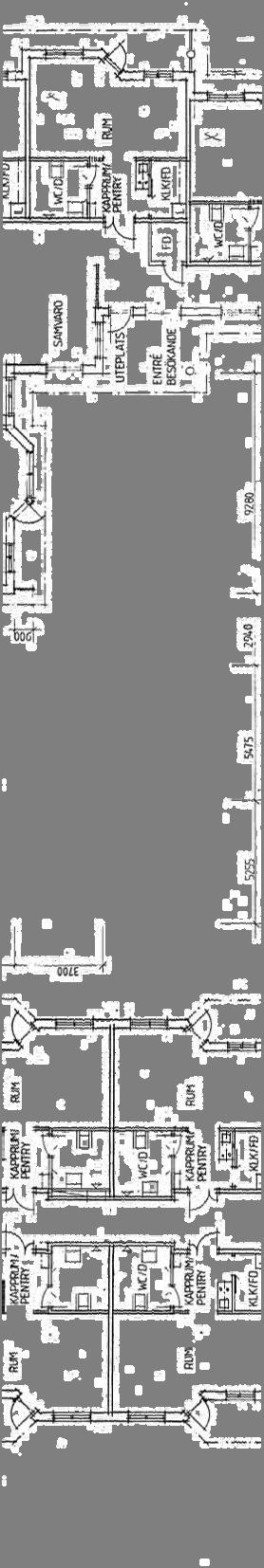

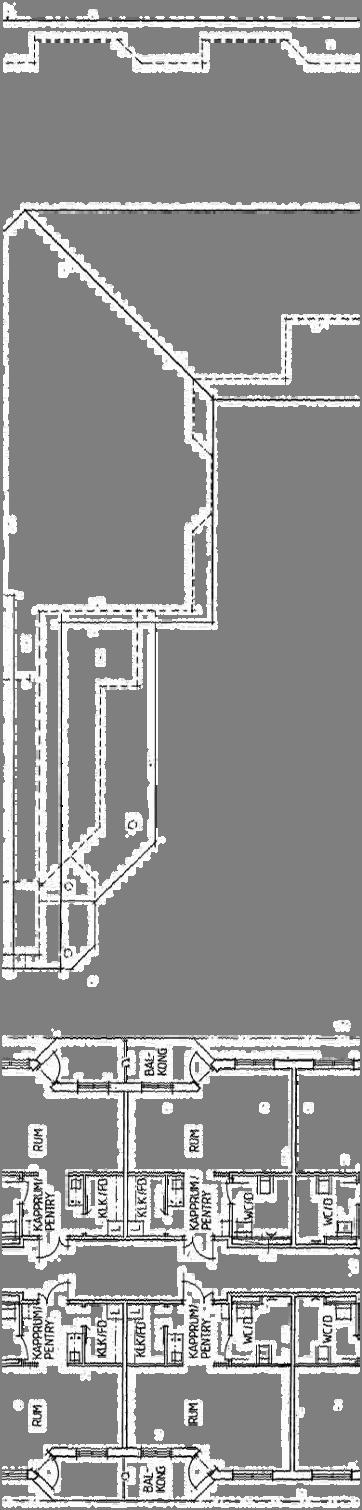

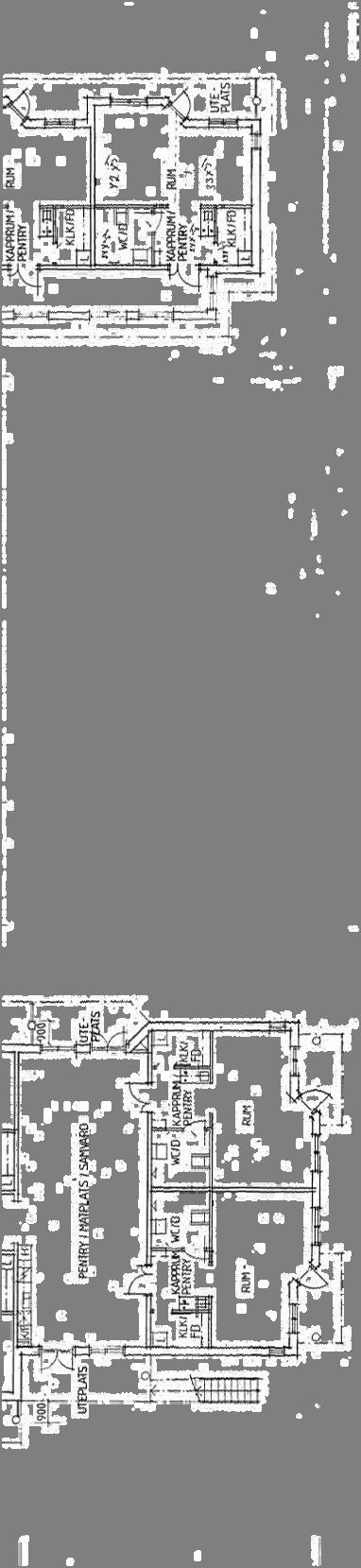

3 Uppdragsbeteckning Dokumentbeteckning 2049,04 FT8-01 Status Skapad Sida Slutlig (11) Dokumentet upprättat av Datum Utgåva Leif-Inge Karlsson Innehåll Brandskyddsinventering - Björkebogårdens äldreboende. 1 Allmänt En inventering har genomförts med syfte att presentera brandskyddets utformning samt att ge förslag/underlag till förbättringar då det gäller utrymning och personsäkerhet. Objektets tekniska brandskydd sammanfattas i detta dokument samt på brandskyddsritningar, bilaga 1. Uppdragsgivare för inventering samt tillhörande dokumentation är Laholmshem AB. Det är FireTech:s ansvar att redovisa skäliga åtgärder för påträffade brister. Det skall dock observeras att för brister som är dolda och därför inte upptäcks vid inventeringar ansvarar inte FireTech. 1.1 Tillgängliga underlag Underlag för inventeringen har utgjorts av platsbesök samt av Laholmshem tillhandahållna ritningsunderlag. 1.2 Kvalitetssäkring Denna beskrivning kvalitetssäkras med hjälp av granskning av från projektet fristående brandingenjörskompetens. Ola Håkansson har granskat. 1.3 Kvarstående frågor kompletterande utredningar Nedanstående frågor står under utredning. Brand- och brandgasspridning via ventilationsystem. Hissinstallation, utförande med avseende på personsäkerhet. Brandteknisk klass avseende vindsbjälklag. 1.4 Bilagor Till detta dokument hör följande bilagor: Bilaga 1, 2 st. brandritning (plan) FireTech Engineering AB, daterad Bilaga 2, Kostnadsanalys åtgärdsalternativ. 2 Byggnadsbeskrivning Björkebogårdens äldreboende är beläget inom Knäreds tätort. FT8-01 BRANDSKYDDSINVENTERING KNÄRREDS PRÄSTGÅRD 1-26 VER2 (BJÖRKEBOGÅRDEN).DOCX

4 2049,04 FT (11) 2.1 Byggnad Byggnaden del av byggnaden omfattar två våningar. Byggnadsarea uppgår till ca 1400 m Brandteknisk byggnadsklass Byggnaden bedöms utförd som byggnad i brandteknisk byggnadsklass Br Brandbelastning Brandbelastning bedöms inte överstiga 200 MJ/m Brandcellsindelning Brandcellsindelning framgår av brandritningar, bilaga 1. Inom del av byggnaden som omfattar två våningar är respektive våning inbördes avskiljda i brandteknisk klass EI 30. Entréplan Boenderum utgör gemensam brandcell. Korridorer samt dagrum utgör gemensam brandcell. Kök matsal Respektive avdelning är avskiljda från kök och gemensam matsal i brandteknisk klass EI 30. Plan 2 Boenderum utgör gemensam brandcell. Korridorer samt dagrum utgör gemensam brandcell. Fläktrum Personalutrymmen Hissmaskinrum. Vind Vind är utförd med brandsektionering i nivå med avdelningars brandcellsgränser inom entréplanet Brandcellsskiljande byggnadsdelar Brandcellsskiljande byggnadsdelar bedöms utförda i lägst brandteknisk klass EI 30 (B30). Bjälklag mot vind bedöms utfört i brandteknisk klass EI Dörrar i brandcellsgränser Dörrars brandtekniska klass framgår av brandritningar. Dörrar till avdelningar är utförda i brandteknisk klass E 30-C (F-30). Dörrar till boenderum är utförda i EI 30 (B30). Dörrar saknar självstängande funktion Schakt Schakt är inte fullt besiktningsbara. Dock förutsätts att schakt är utförda i lägst brandteknisk klass EI Takfot Takfot utgörs av träkonstruktion med öppen luftspalt mot vind.

5 2049,04 FT (11) Bärande konstruktioner De befintliga bärverkens klass utreds ej då dessa ej är fullt besiktningsbara. Dock förutsätts bärande konstruktioner utförda enligt gällande krav då byggnaden uppfördes, R Ytskikt inom avdelningar och boenderum Ytskikt avseende tak och väggytor bedöms utförda i brandteknisk ytskiktsklass B-s1,d0. (f.d. ytskiktsklass I). Ytskikt är fäst på underlag av obrännbart material (tak) eller tändskyddande beklädnad (väggar) Ventilations- och uppvärmningssystem Ventilationssystem utgörs av ett så kallat FTX-system med fläktar placerade inom vind samt i teknikrum plan 2. Skydd mot brandgasspridning mellan brandceller bedöms utfört med tryckavlastningssystem dimensionerat enligt 5:1-metoden Hissar Hisschakt är placerat inom foajens/matsalens brandcell vilken även omfattar hisschakt inom plan 2. En brand får inte samtidigt kunna ge upphov till kritiska förhållanden i hisskorg och strömbortfall för hissmaskineri. För att uppfylla kravet skall försörjande elkablage vara utfört brandhärdigt alternativt förläggt brandsäkert i den brandcell hissen är placerad i (dock ej i hisschaktet). Alternativt kan hissen automatiskt gå till närmsta stannplan vid strömbortfall. Hissar får inte användas vid utrymning och skall därför förses med skyltning som påvisar detta. 3 Verksamhetsbeskrivning 3.1 Boendeform Boendet omfattar 24 platser fördelat på tre avdelningar med 8 boenderum per avdelning. Flertalet av de boende bedöms inte självständigt kunna fatta beslut om eller genomföra utrymning. I anslutning till Björkebogården finns även pensionärsboende i rad/parhus. Dessa omfattas inte av detta dokument. 3.2 Personal bemanning Personalstyrka uppgår under dagtid till 7 personer då administrativ personal samt kökspersonal inräknas. Under nattetid uppgår personalstyrkan till 2 personer. Dock kan personalstyrkan under kortare tid (nattetid) begränsas till 1 person då en person kan upptas av uppdrag utanför anläggningen. 4 Brandtekniska installationer Automatiskt brand- och utrymningslarm Automatiskt brand- och utrymningslarm finns installerat. Larmet är vidarekopplat till räddningstjänsten via övervakad förbindelse. Omfattning

6 2049,04 FT (11) Med undantag från att larmdon ej finns installerade inom boenderum bedöms anläggningen motsvara SBF 110:6 bilaga A samt SBF:s rekommendation Utrymningslarm Med hänsyn till verksamheten kan utförande utan larmdon inom respektive verksamhet accepteras. Positionering av larm. Larmet är delvis adresserbart. Pensionärsbostäder, i närliggande byggnader kan direkt avläsas vid brandlarmets centralapparat Automatisk vattensprinkler Förekommer inte Brandgasventilation Inga installationer för brandventilation förekommer. Brandventilation sker manuellt via dörrar och fönster Släckutrustning Släckutrustning utgörs huvudsakligen av inomhusbrandposter placerade i korridorer inom boendedelar. Handbrandsläckare utgör komplement inom vissa lokaler Nödbelysning Nödbelysning finns installerat inom korridorer Vägledande markering Vägledande markering är utfört med genomlysta skyltar med lokal batteribackup för 60 minuters nöddrift vid spänningsbortfall. Kompletterande skyltning förekommer inom korridorer med så kallade efterlysande skyltar. 5 Utrymningsförutsättningar Tillgång till utrymningsvägar Utrymning sker via dörrar till det fria alternativt till annan brandcell. Horisontell utrymningen kan ske i en riktning från respektive avdelning inom entréplanet till gemensamma utrymmen (dagrum, matsal). Samtliga boenderum inom entréplanet har även dörrar direkt till det fria. Dock är dessa inte öppningsbara utifrån för personalen. Plan 2 utryms via trapphus samt utvändig trappa. Befintliga utrymningsvägar redovisas på brandritningar, bilaga 1. Entréplan Dörrar till det fria från korridorer och samvarorum. Utrymning till annan brandcell. Från avdelningar till gemensamma utrymmen i anslutning till avdelningen. Gemensamma utrymmen utrymmer via dörrar direkt till det fria. Plan 2 Utvändig trappa från dagrum. Huvudtrappa (utrymning över annan brandcell)

7 2049,04 FT (11) Framkomlighet i utrymningsväg Gångstråk, korridorer, som leder till utrymningsväg är utförda med en fri bredd som överstiger 0,9 meter samt en fri höjd om 2,1 meter. Dörrar i utrymningsvägar är utförda med en fri bredd om 0,9 meter samt en fri höjd om 2,0 meter. Ingen utrymning av personer som är sängbundna förekommer Låsning/beslagning av utrymningsvägar Dörrar från avdelningar som vetter mot det fria är beslagna med vred och handtag Utrymningsorganisation Bemanning Under dagtid uppgår bemanningen till totalt 7 personer. Under nattetid utgörs bemanningen av 2 personer. Personalens insatstid Med personalens insatstid avses den tid från aktiverat utrymningslarm tills personal når drabbat utrymme. Följande antagande har gjorts: Brand i boenderum Med utgångspunkt från simuleringar av brandförlopp i boenderum har ett riktvärde för tid då personal måste nått det drabbade boenderummet uppskattats. Mot bakgrund från resultat av utförda beräkningar bör tiden från aktiverat utrymnings-/brandlarm tills personal når aktuellt boenderum inte överstiga 2-4 minuter. Vid bedömning av den tid personal har till förfogande har 3 minuter använts som riktvärde. Beräkningar redovisas i separat bilaga FT4-01 Personalens insatstid. Nedanstående bedömning av personalens insatstid har gjorts med utgångspunkt från nedanstående deltider: Besluts- och reaktionstid: 60 sek Förflyttning till brandlarmscentral/larmtablå (56 m) 35 sek Positionering av larm (avläsning centralapparat) 60 sek Förflyttning till drabbat utrymme (54 m) 34 sek Totaltid för insats mot drabbat boenderum 189 sek Mot bakgrund till ovanstående bedöms tiden för att personal i ett sämsta fall skall nå aktuellt boenderum överstiger tid för då kritiska förhållande uppnås i boenderummet. Förbättringar kan ske genom ett adresserbart larm med positionering i sökare eller telefon. 6 Speciella risker Trinetter spisar inom boenderum Inom respektive boenderum är så kallade trinetter installerade. Dessa skall vara försedda med timer eller värmevakt.

8 2049,04 FT (11) Eldstäder Inga eldstäder förekommer Laddningsplatser för eldrivna rullstolar/permobiler. Laddning av permobiler eller liknande förekommer endast i begränsad omfattning. Laddning förutsätts ske inom respektive boenderum Rökning - 7 Räddningstjänst Räddningstjänstens insatstid bedöms inte överstiga 10 minuter baserat på en första insats från stationen i Knäred. Räddningstyrkan uppgår till Systematiskt brandskyddsarbete Systematiskt brandskyddsarbete bedrivs i samverkan mellan fastighetsägare och verksamhetsutövare. Vid samtal med personalen konstaterades att detta bedrivs på ett medvetet sätt och efter de rutiner som fastställts. Dock har ingen värdering av omfattningen av det systematiska brandskyddsarbete gjorts i samband med inventeringen. 9 Påträffade brister förslag till åtgärder Bristerna som uppdagats vid inventeringen delas upp i två kategorier. Den ena kategorin utgör brister som i allmänhet är direkt relaterade till personsäkerhets och som kräver omedelbara åtgärder enligt Lagen om skydd mot olyckor och arbetsmiljölagstiftningen (lagstiftningar med retroaktiva krav). Denna typ av brister beror i allmänhet på felaktigt utförande men ofta även på slitage, bristande underhåll samt förändringar av verksamheten eller byggnaden som föranleder ny syn på brandskyddsnivån. Den andra kategorin av brister utgör i allmänhet skillnader mellan dagens byggnadsregler och de som gällde vid byggnadens uppförande (eller vid senaste bygganmälan/bygglov). Dessa brister ställer i allmänhet inte krav på omedelbara åtgärder de skall dock åtgärdas i samband med större ombyggnader. Baserat på tillhandahållna underlag samt uppgifter från Laholmshem är byggnaden uppförd under Gällande byggregler vid uppförandet har varit NR 3 (Nybyggnadsregler). Enligt NR 3 betraktas anläggningen som vårdanläggning. Avvikelser som noterats från NR 3 utgörs av följande: Dagrum, rökrum samt vårdrum skall vara brandteknisk avskiljda från korridor i lägst brandteknisk klass F 30 inom respektive avdelning. Anmärkning: Bygglovshandlingar samt bedömning av brandskyddslösningen har inte varit tillgänglig vid upprättandet av detta dokument. Det kan inte uteslutas att avskiljning av dagrum m.m. inom entréplanet bedömts kunna utgå med hänsyn till att utrymning kan ske direkt till det fria från respektive boende- /vårdrum. Dock saknas uppgifter om detta. Oaktat den bedömning som tidigare eventuellt gjorts bedöms bristen ligga inom ramen för de krav som kan ställas med utgångspunkt från Lagen om skydd mot olyckor och därav

9 2049,04 FT (11) krav på en tidigare åtgärd. Krav som ställs med utgångspunkt från Lagen om skydd mot olyckor, LSO (SFS 2003:778) kan omfatta ytterligare krav än de som ställts då byggnaden uppförts. Detta gäller i huvudsak enbart brister som härleds till person- och utrymningssäkerhet. Nedanstående brister baseras på en bedömning med utgångspunkt från Lagen om skydd mot olyckor i syfte att person- och utrymningssäkerheten skall vara tillgodosedd. Avskiljning av korridorer inom avdelningar: Dagrum inom avdelningar saknar avskiljning mot korridor. Ett brandtillbud inom dagrum/pentry innebär att korridor som utgör den huvudsakliga utrymningsvägen från boenderum kan blockeras och därmed försvåra utrymningen. Samtliga boenderum inom entréplanet har dörrar direkt ut till det fria. Dock kan dessa inte öppnas utifrån av personal. Utrymning via dessa dörrar kan inte inräknas. Dagrum/matplats inom plan 2 står i direkt förbindelse med korridor i anslutning till boenderum. Dörrstängare boenderum: Dörrar mellan boenderum och korridor/dagrum saknar självstängare. Skydd mot brand- och brandgasspridning mellan brandceller: Ventilationsanläggningen är dimensionerad enligt tryckfallsmetoden (5:1 metoden). En verifiering av ventilationssystemet bör ske i syfte att kontrollera att skyddsnivån är uppfylld. Avskiljning mellan boenderum framgår inte av ritningsunderlag dock kan det förutsättas att omslutande konstruktioner till boenderum uppfyller brandteknisk klass EI 30. Anläggning för automatiskt brandlarm: Befintligt icke adresserbart larm bör bytas till en adresserbar anläggning med möjlighet till direkt larmpositionering i sökare/telefon för personal. Oskyddad öppen takfot: Risk för brandspridning till vind via fönster i entréplanet och plan 2 bör beaktas. Släckutrustning: Befintlig släckutrustning, inomhusbrandposter, kompletteras med handbrandsläckare i syfte att erhålla en snabbare första släckinsats för personalen. 9.1 Förslag till åtgärder - alternativ Nedanstående förslag till åtgärder baseras på två åtgärdsalternativ. Alternativen utgörs av installation av boendesprinkler respektive ett åtgärds förslag utan sprinklerinstallation. Åtgärder utan sprinklerinstallation Dörrar till boenderum förses med dörrstängare. Dagrum avskiljs i lägst brandteknisk klass E 30 från korridorer. Möjligheter till avskiljning av dagrum/gemensamhetslokaler I vinkel inom plan 1 bedöms ytterst omfattande. Boenderum utförs som egna brandceller. En viss brandteknisk avskiljning

10 2049,04 FT (11) bedöms finnas. Brandspridning till vindar via öppen takfot beaktas. Trinetter förses med timer alternativt s.k. värmevakt Verifiering av ventilationsanläggningen utförs. Åtgärder vid installation av boendesprinkler Verifiering av ventilationsanläggningen utförs. Riskanalys utförs med avseende på att dörrar till boenderum behålls utan krav på dörrstängare samt att korridorer bibehålls i öppen förbindelse dagrum. Trinetter förses med timer alternativt s.k. värmevakt alternativt timer. Kommentar: Baserat på den inventering som utförts samt det faktum att boende inom anläggningen inte självständigt kan förutsättas kunna utrymma samt att personalstyrka under nattetid endast kan förväntas klara en begränsad utrymning rekommenderas åtgärdsalternativet med installation av så kallad boendesprinkler. Alternativet anses motiverat av följande: Förutsättningen att genomföra utrymning förbättras genom att enbart ett boenderum kan förutsättas i direkt behov av utrymning. Förutsättningen för att personalen skall klara den boende i drabbat boenderum bedöms betydligt större vid sprinklerinstallation. Risk för brandspridning till vind begränsas. En brandspridning till vind via takfot föranleder sannolikt att en mer omfattande utrymning kommer att krävs i ett tidigt skede. Dagrum i öppen förbindelse med korridor samt att dörrar till boenderum är utförda utan dörrstängare kan accepteras vid en sprinklerinstallation. Dock skall en riskanalys utföras som visar att denna lösning ger en skyddsnivå i motsvarande en brandteknisk avskiljning. Sprinklerinstallation ger en lägre temperaturpåverkan avseende ventilationsanläggningen. (kanalsystem). Kostnader En överslagsmässigt kostnadsbedömning har utförts mellan de båda alternativen. Baserat på denna är en grov bedömning att kostnaden för alternativet med sprinklerinstallation är något högre. Dock finns det i alternativet med sprinklat utförande även inräknat kostnader för pump och tank. Finns kapacitet och möjlighet till anslutning mot kommunalt vattenledningsnät kan denna post utgå. Sprinkleralternativet ger även en betydligt mindre påverkan på den befintliga planlösningen. Observera att kostnadsanalysen enbart avser en jämförelse mellan angivna alternativ och får inte användas som ett kalkylerbart underlag. Aktuella kostnader skall inhämtas från entreprenörer som är aktuella. Kostnadsjämförelse framgår av bilaga 2. Oaktat val av alternativ bedöms anläggningen efter åtgärder uppfylla de krav som kan ställas mot bakgrund till Lagen om skydd mot olyckor (LSO) och ett skäligt brandskydd.

11 2049,04 FT (11) Falkenberg FireTech Engineering AB Granskad av: Leif-Inge Karlsson, Brandingenjör Ola Håkansson, Brandingenjör

12 Kostnadsjämförelse Björkebogården Post Ej sprinkler Sprinkler Antal Kostnad Summa Antal Kostnad Summa Dörrstängare, FreeSwing Avskiljning dagrum (flygel 2 plan) Avskiljing dagrum ( avdelning plan1) Utredning ventilation Personsäkerhet hiss Skydd av takfot (m) Riskanalys, sprinkler Sprinklerinstallation (1800m2 enbart bonde) Tank och pump (om detta krävs) Summa totalt Observera att dessa kostnader enbart att ge vägledning mellan de två brandskyddslösningar som är aktuella och inte får användas som underlag för forsatt kalylering/budgetering. Aktuella kostnader skall inhämtas från berör entrprenör beroende på vald lösning.
