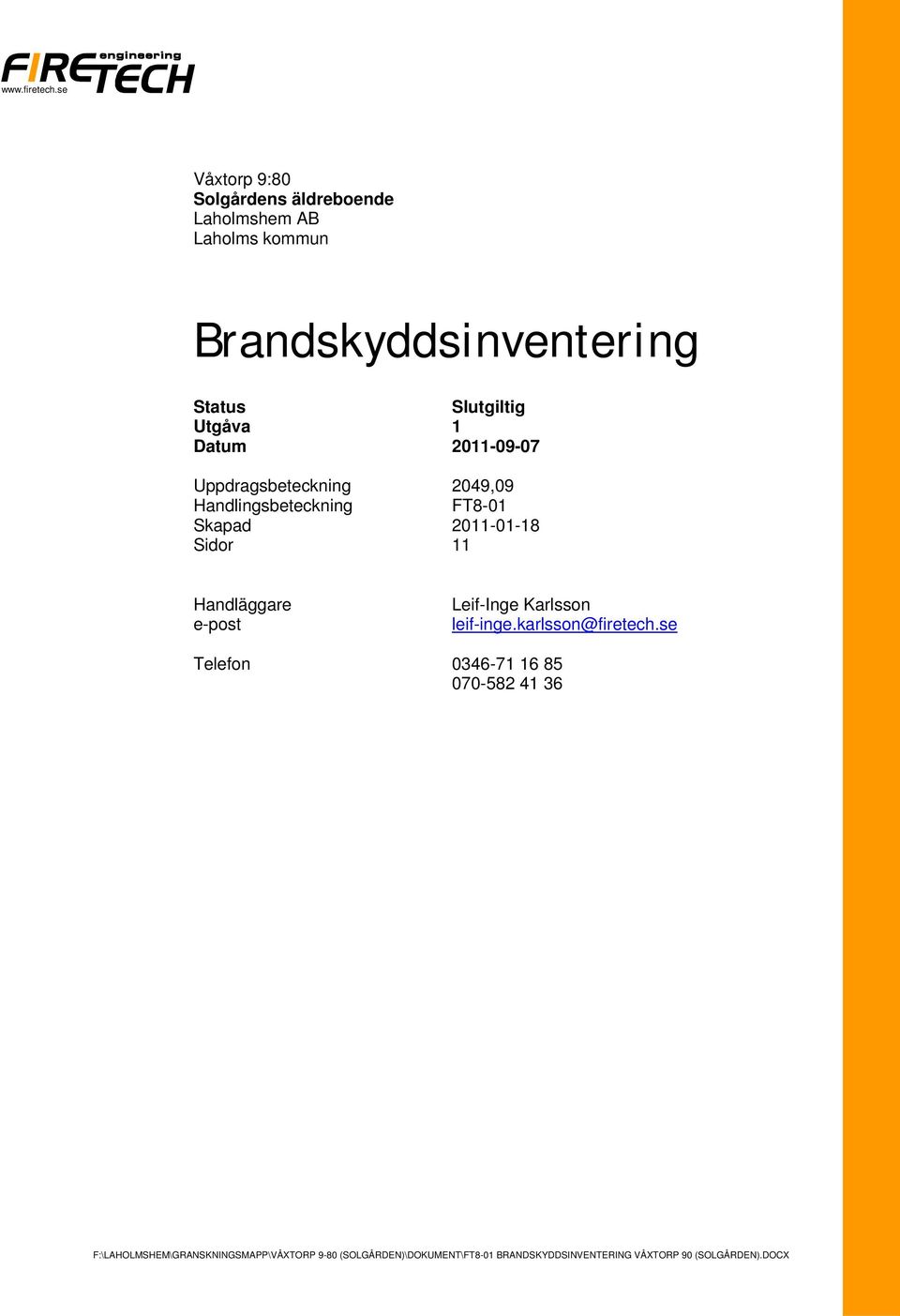

1 Våxtorp 9:80 Solgårdens äldreboende Laholmshem AB Laholms kommun Brandskyddsinventering Status Slutgiltig Utgåva 1 Datum Uppdragsbeteckning 2049,09 Handlingsbeteckning FT8-01 Skapad Sidor 11 Handläggare e-post Telefon Leif-Inge Karlsson leif-inge.karlsson@firetech.se SINVENTERING VÅXTORP 90 (SOLGÅRDEN).DOCX

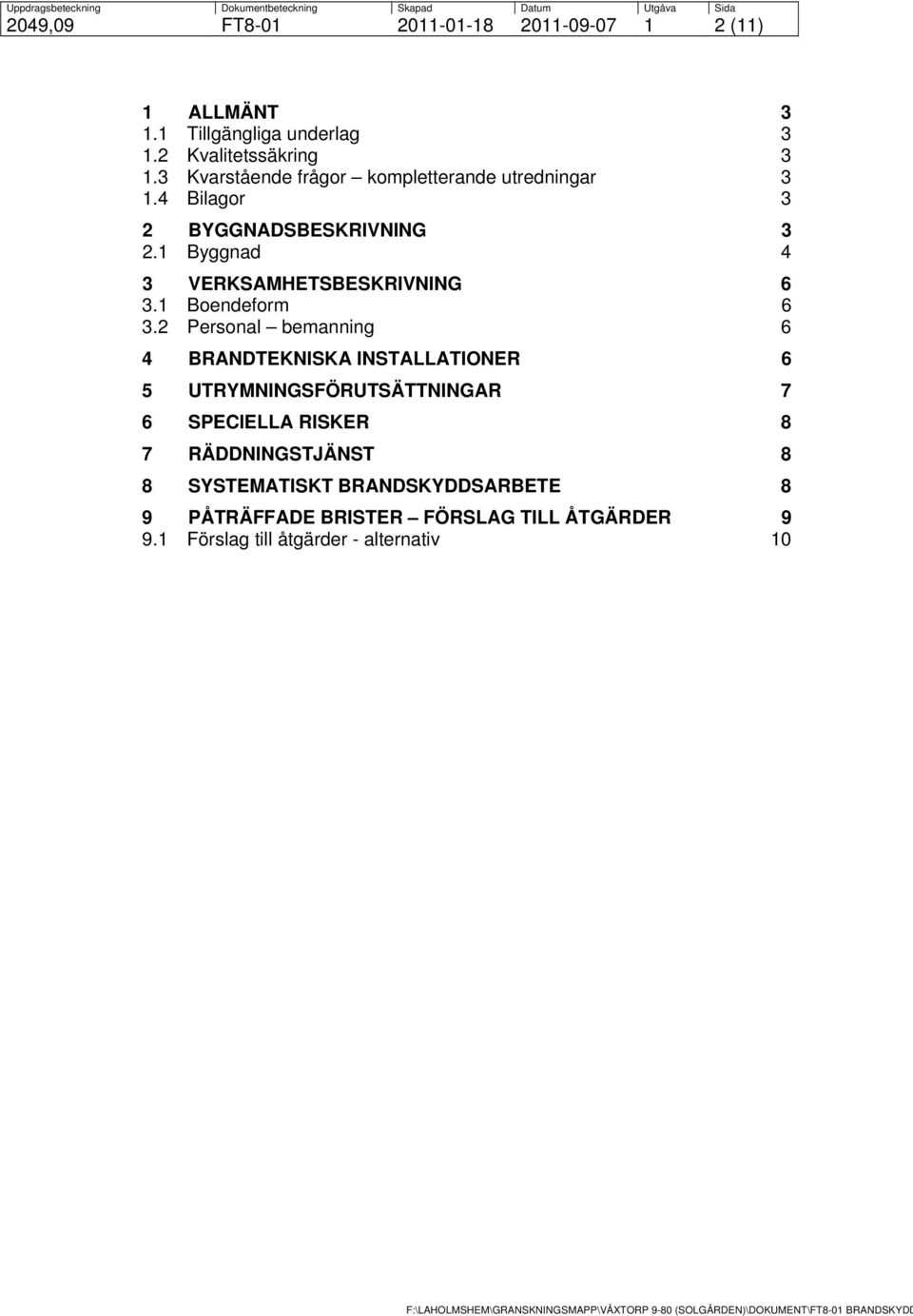

2 2049,09 FT (11) 1 ALLMÄNT Tillgängliga underlag Kvalitetssäkring Kvarstående frågor kompletterande utredningar Bilagor 3 2 BYGGNADSBESKRIVNING Byggnad 4 3 VERKSAMHETSBESKRIVNING Boendeform Personal bemanning 6 4 BRANDTEKNISKA INSTALLATIONER 6 5 UTRYMNINGSFÖRUTSÄTTNINGAR 7 6 SPECIELLA RISKER 8 7 RÄDDNINGSTJÄNST 8 8 SYSTEMATISKT BRANDSKYDDSARBETE 8 9 PÅTRÄFFADE BRISTER FÖRSLAG TILL ÅTGÄRDER Förslag till åtgärder - alternativ 10

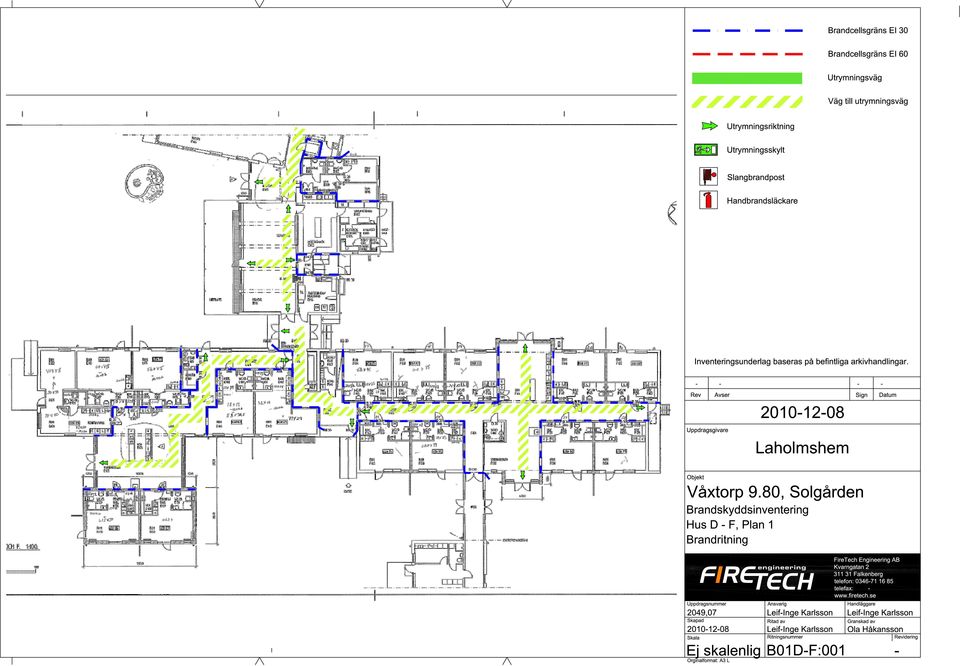

3 Uppdragsbeteckning Dokumentbeteckning 2049,09 FT8-01 Status Skapad Sida Slutgiltig (11) Dokumentet upprättat av Datum Utgåva Leif-Inge Karlsson Innehåll Brandskyddsinventering - Solgårdens äldreboende. 1 Allmänt En inventering har genomförts med syfte att presentera brandskyddets utformning samt att ge förslag/underlag till förbättringar då det gäller utrymning och personsäkerhet. Objektets tekniska brandskydd sammanfattas i detta dokument samt på brandskyddsritningar, bilaga 1. Uppdragsgivare för inventering samt tillhörande dokumentation är Laholmshem AB. Det är FireTech:s ansvar att redovisa skäliga åtgärder för påträffade brister. Det skall dock observeras att för brister som är dolda och därför inte upptäcks vid inventeringar ansvarar inte FireTech. 1.1 Tillgängliga underlag Underlag för inventeringen har utgjorts av platsbesök samt av Laholmshem tillhandahållna ritningsunderlag. 1.2 Kvalitetssäkring Denna beskrivning kvalitetssäkras med hjälp av granskning av från projektet fristående brandingenjörskompetens. Ola Håkansson har granskat. 1.3 Kvarstående frågor kompletterande utredningar Nedanstående frågor står under utredning. Brand- och brandgasspridning via ventilationsystem. Hissinstallation, utförande med avseende på personsäkerhet. Brandteknisk klass avseende vindsbjälklag. Utrymningsförutsättningar källarplanet (personalrum) 1.4 Bilagor Till detta dokument hör följande bilagor: Bilaga 1, 5 st. brandritning (plan) upprättade av FireTech Engineering AB, daterad Bilaga 2, Kostnadsanalys åtgärdsalternativ. 2 Byggnadsbeskrivning Solgårdens äldreboende är beläget inom Våxtorps tätort ca 13 km från Laholms centralort. SINVENTERING VÅXTORP 90 (SOLGÅRDEN).DOCX

4 2049,09 FT (11) 2.1 Byggnad Byggnaden omfattar ett våningsplan och källare. Den totala byggnadsytan uppgår till ca 3400 m Brandteknisk byggnadsklass Byggnaden bedöms utförd som byggnad i brandteknisk byggnadsklass Br Brandbelastning Brandbelastning bedöms inte överstiga 200 MJ/m Brandcellsindelning Brandcellsindelning framgår av brandritningar, bilaga 1. Källarplanet är avskiljt från entréplanet i brandteknisk klass EI 30. Källarplan Pannrum, avskilt i EI 60 Fläktrum Hissmaskinrum Trapphus Personalutrymmen Förråd Brandcellsskiljande konstruktioner mot outgrävda utrymmen i källarplanet bedöms utförda i lägst brandtekniks klass EI 30. Entréplan - serviceboende Respektive avdelning är brandteknisk avskiljd i klass EI 30. Boenderum är avskiljda från korridor och dagrum i brandteknisk klass EI 30. Korridorer samt dagrum står i öppen förbindelse och utgör gemensam brandcell inom respektive avdelning. Kök samt matsal med tillhörande ekonomiutrymmen utgör gemsam brandcell. Entréplan - eget boende Inom anläggningen inryms även äldreboendet i form av eget boende, lägenheter. Denna del av byggnaden är brandteknisk avskiljd från övriga delar av byggnaden som omfattar serviceboende i brandteknisk klass EI 30. Avskiljning mellan lägenheter bedöms lägst uppfylla brandteknisk klass EI 30. Lägenheter var dock inte besiktningsbara vid besiktningstillfället. Vind Vind är utförd med brandsektionering i nivå med avdelningars brandcellsgränser inom entréplanet Brandcellsskiljande byggnadsdelar Brandcellsskiljande byggnadsdelar bedöms utförda i lägst brandteknisk klass EI 30 respektive EI 60 enligt ritningar Dörrar i brandcellsgränser Dörrars brandtekniska klass är enligt befintliga handlingar utförda i

5 2049,09 FT (11) nedanstående brandtekniska klasser: Dörrar till avdelningar EI 30-C. Dörrar till boenderum EI 30-C. Dörrpartier mot eget boende (lägenheter) F 15 Dörrar till boenderum är utförda i EI 30. Dörrar saknar självstängande funktion Schakt Schakt är inte fullt besiktningsbara Takfot Takfot utgörs av träkonstruktion med öppen luftspalt mot vind Bärande konstruktioner De befintliga bärverkens klass utreds ej då dessa ej är fullt besiktningsbara. Dock förutsätts bärande konstruktioner utförda enligt gällande krav då byggnaden uppfördes, R 30. Inom del av byggnaden redovisas avskiljande konstruktioner i brandteknisk klass EI 60. Bärverk som ingår i eller krävs för att stabilsera dessa konstruktioner skall då vara utfört i motsvarande klass i bärande avseende, R 60. Utreds vidare Ytskikt inom avdelningar och boenderum Ytskikt avseende tak och väggytor bedöms utförda i brandteknisk ytskiktsklass B-s1,d0. (f.d. ytskiktsklass I). Ytskikt är fäst på underlag av obrännbart material (tak) eller tändskyddande beklädnad (väggar) Ventilations- och uppvärmningssystem Ventilationssystem utgörs av FTX-system med fläktar placerade inom vind samt i teknikrum inom källarplanet. Respektive fläktaggregat betjänar en avdelning. Skydd mot brandgasspridning mellan brandceller bedöms utfört med tryckavlastningssystem dimensionerat enligt 5:1 metoden Hissar Hisschakt bryter brandcellsgräns mellan källarplanet samt entréplanet. Hisschakt är inom entréplanet utfört i brandteknisk klass EI 60. Brandteknisk klass på hissdörrar är inte fastställd. Dörr är utförd med överfalsning som ger ett visst skydd mot brandgasspridning. En brand får inte samtidigt kunna ge upphov till kritiska förhållanden i hisskorg och strömbortfall för hissmaskineri. För att uppfylla kravet skall försörjande elkablage vara utfört brandhärdigt alternativt förläggt brandsäkert i den brandcell hissen är placerad i (dock ej i hisschaktet). Alternativt kan hissen automatiskt gå till närmsta stannplan vid strömbortfall. Hissar får inte användas vid utrymning och skall därför förses med skyltning som påvisar detta.

6 2049,09 FT (11) 3 Verksamhetsbeskrivning 3.1 Boendeform Boendet omfattar 31 platser fördelat på fyra avdelningar. Utöver detta tillkommer 7 servicelägenheter inom byggnaden. Förutom huvudbyggnaden omfattar anläggningen egna boende i lägenheter som ligger i anslutning till huvudbyggnaden. Flertalet av de boende bedöms inte självständigt kunna fatta beslut om eller genomföra utrymning. 3.2 Personal bemanning Personalstyrka uppgår under dagtid till personer, kvällstid 5 samt under nattetid 2 personer. Personalstyrka under dagtid omfattar administrativ personal samt kökspersonal. Under nattetid kan personalen under kortare tid begränsas till 1 person då en person kan upptas av uppdrag utanför anläggningen. 4 Brandtekniska installationer Automatiskt brand- och utrymningslarm Automatiskt brand- och utrymningslarm finns installerat. Larmet är vidarekopplat till räddningstjänsten via övervakad förbindelse. Omfattning Med undantag från att larmdon ej finns installerade inom boenderum bedöms anläggningen motsvara SBF 110:6 bilaga A samt SBF:s rekommendation Utrymningslarm Med hänsyn till verksamheten kan utförande utan larmdon inom respektive verksamhet accepteras. Positionering av larm. Larmet är adresserbart med larmöverföring till personal i telefon. Omfattning av information kontrolleras Automatisk vattensprinkler Förekommer inte Brandgasventilation Inga installationer för brandventilation förekommer. Brandventilation sker manuellt via dörrar och fönster Släckutrustning Släckutrustning utgörs huvudsakligen av inomhusbrandposter placerade i korridorer inom boendedelar. Handbrandsläckare utgör komplement inom vissa lokaler Nödbelysning Nödbelysning finns installerat inom korridorer Vägledande markering Vägledande markering är utfört med genomlysta skyltar med lokal

7 2049,09 FT (11) batteribackup för 60 minuters nöddrift vid spänningsbortfall. Kompletterande skyltning förekommer inom korridorer med så kallade efterlysande skyltar. 5 Utrymningsförutsättningar Tillgång till utrymningsvägar Utrymning sker via dörrar till det fria alternativt till annan brandcell. Horisontell utrymningen kan ske i en riktning från respektive avdelning inom entréplanet till gemensamma utrymmen (dagrum, matsal) eller annan avdelning. Samtliga boenderum har även dörrar direkt till det fria. Dock är dessa inte öppningsbara utifrån för personalen. Befintliga utrymningsvägar framgår av brandritningar, bilaga 1. Entréplan - lägenheter (flygelbyggnad) Dörrar till det fria från respektive lägenhet. Korridor varifrån dörrar till det fria nås Entréplan - äldreboende Utrymning till närliggande avdelning (annan brandcell). Dörrar till det fria som nås via entréer och korridorer inom avdelningar. Dörr till det fria från dagrum. Samtliga boenderum har dörr direkt till det fria. Dock har denna utrymningsmöjlighet inte beaktats i nuläget då dörrar inte kan öppnas utifrån av personalen Framkomlighet i utrymningsväg Gångstråk, korridorer, som leder till utrymningsväg är utförda med en fri bredd som överstiger 0,9 meter samt en fri höjd om 2,1 meter. Dörrar i utrymningsvägar är utförda med en fri bredd om 0,9 meter samt en fri höjd om 2,0 meter Låsning/beslagning av utrymningsvägar Dörrar från avdelningar som vetter mot det fria är beslagna med vred och handtag. Dörrar från avdelningar är försedda med kodlås där låskod finns anslagen i anslutning till dörr Utrymningsorganisation Bemanning Vid bedömning av personalens möjligheter till utrymning utgår detta från sämsta fallet då lägst bemanning råder dvs. under nattetid då bemanningen i sämsta fall kan utgöras av en person. Personalens insatstid Med personalens insatstid avses den tid från aktiverat utrymningslarm tills personal når drabbat utrymme. Följande antagande har gjorts: Brand i boenderum Med utgångspunkt från simuleringar av brandförlopp i boenderum har ett riktvärde för tid då personal måste nått det drabbade boenderummet uppskattats. Mot bakgrund från resultat av utförda beräkningar bör tiden från

8 2049,09 FT (11) aktiverat utrymnings-/brandlarm tills personal når aktuellt boenderum inte överstiga 2-4 minuter. Vid bedömning av den tid personal har till förfogande har 3 minuter använts som riktvärde. Beräkningar redovisas i separat bilaga FT4-01 Personalens insatstid. Nedanstående bedömning utgår från ett sämsta fall vilket innebär en minibemanning under nattetid samt den mest ofördelaktiga uppehållsplatsen för personal i förhållande till drabbat boenderum valts. Besluts- och reaktionstid: 60 sek Förflyttning till brandlarmscentral/larmtablå (86 m) 54 sek Positionering av larm (avläsning centralapparat) 60 sek Förflyttning till drabbat utrymme (95 m) 60 sek Totaltid för insats mot drabbat boenderum (äldreboende) 234 sek Mot bakgrund till ovanstående uppskattning av tider bedöms det i ett sämsta fall risken för att kritiska förhållande enligt angivna förutsättningar uppnås innan personal hinner till aktuellt boenderum. Förbättringar kan ske genom ett adresserbart larm med positionering i sökare eller telefon. 6 Speciella risker Trinetter spisar inom boenderum Inom respektive boenderum är så kallade trinetter installerade. Dessa bör vara försedda med timer eller värmevakt Eldstäder Öppen spis finns i matsal. Det förutsätts att denna, om den brukas, besiktigas av kommunens skorstensfejarmästare enligt fastställda tidsintervall Laddningsplatser för eldrivna rullstolar/permobiler. Laddning av permobiler eller liknande förekommer endast i begränsad omfattning. Laddning förutsätts ske inom respektive boenderum Rökning - 7 Räddningstjänst Räddningstjänstens insatstid bedöms ligga inom ett intervall av minuter baserat på insatstid från Laholms brandstation. 8 Systematiskt brandskyddsarbete Systematiskt brandskyddsarbete bedrivs i samverkan mellan fastighetsägare och verksamhet. Vid samtal med personalen konstaterades att detta bedrivs på ett medvetet sätt och efter de rutiner som fastställts. Dock har ingen värdering av omfattningen av det systematiska brandskyddsarbete gjorts i samband med inventeringen.

9 2049,09 FT (11) 9 Påträffade brister förslag till åtgärder Bristerna som uppdagats vid inventeringen delas upp i två kategorier. Den ena kategorin utgör brister som i allmänhet är direkt relaterade till personsäkerhets och som kräver omedelbara åtgärder enligt Lagen om skydd mot olyckor och arbetsmiljölagstiftningen (lagstiftningar med retroaktiva krav). Denna typ av brister beror i allmänhet på felaktigt utförande men ofta även på slitage, bristande underhåll samt förändringar av verksamheten eller byggnaden som föranleder ny syn på brandskyddsnivån. Den andra kategorin av brister utgör i allmänhet skillnader mellan dagens byggnadsregler och de som gällde vid byggnadens uppförande (eller vid senaste bygganmälan/bygglov). Dessa brister ställer i allmänhet inte krav på omedelbara åtgärder de skall dock åtgärdas i samband med större ombyggnader. Baserat på tillhandahållna underlag är byggnaden uppförd 1961 samt ombyggd Gällande byggregler vid uppförandet (1961) var BABS 60 samt vid ombyggnader (1996), BBR 3. Vid ombyggnaden som utförts 1996 bedöms anläggningen betraktad som så kallat alternativt boende. Alternativt boende medgav 8 boende inom samma brandcell och ni ett våningsplan. Dock med förbehåll att de boende självständigt klarar att genomföra en utrymning. Med nuvarande verksamhet bedöms det inte sannolikt att boende självständigt klarar en utrymning. Krav som ställs med utgångspunkt från Lagen om skydd mot olyckor, LSO (SFS 2003:778) kan omfatta ytterligare krav än de som ställts då byggnaden uppförts. Detta gäller i huvudsak enbart brister som härleds till person- och utrymningssäkerhet. Nedanstående brister baseras på en bedömning med utgångspunkt från Lagen om skydd mot olyckor i syfte att person- och utrymningssäkerheten skall vara tillgodosedd. Avskiljning av korridorer inom avdelningar: Dagrum saknar avskiljning mot korridor. Ett brandtillbud inom dagrum/pentry innebär att korridor som utgör den huvudsakliga utrymningsvägen från boenderum kan blockeras och därmed försvåra utrymningen. Samtliga boenderum inom entréplanet har dörrar direkt ut till det fria. Dock kan dessa inte öppnas utifrån av personal. Utrymning via dessa dörrar kan inte inräknas. Dörrstängare boenderum: Dörrar mellan boenderum och korridor/dagrum saknar självstängare. Skydd mot brand- och brandgasspridning mellan brandceller: Ventilationsanläggningen är dimensionerad enligt tryckfallsmetoden (5:1 metoden). En verifiering av ventilationssystemet bör ske i syfte att kontrollera att skyddsnivån är uppfylld. Anläggning för automatiskt brandlarm: Utformning av larm till personal bör kontrolleras med avseende på möjlighet till positionering av larm. Oskyddad öppen takfot: Risk för brandspridning till vind via fönster i bör beaktas. Släckutrustning: Befintlig släckutrustning, inomhusbrandposter,

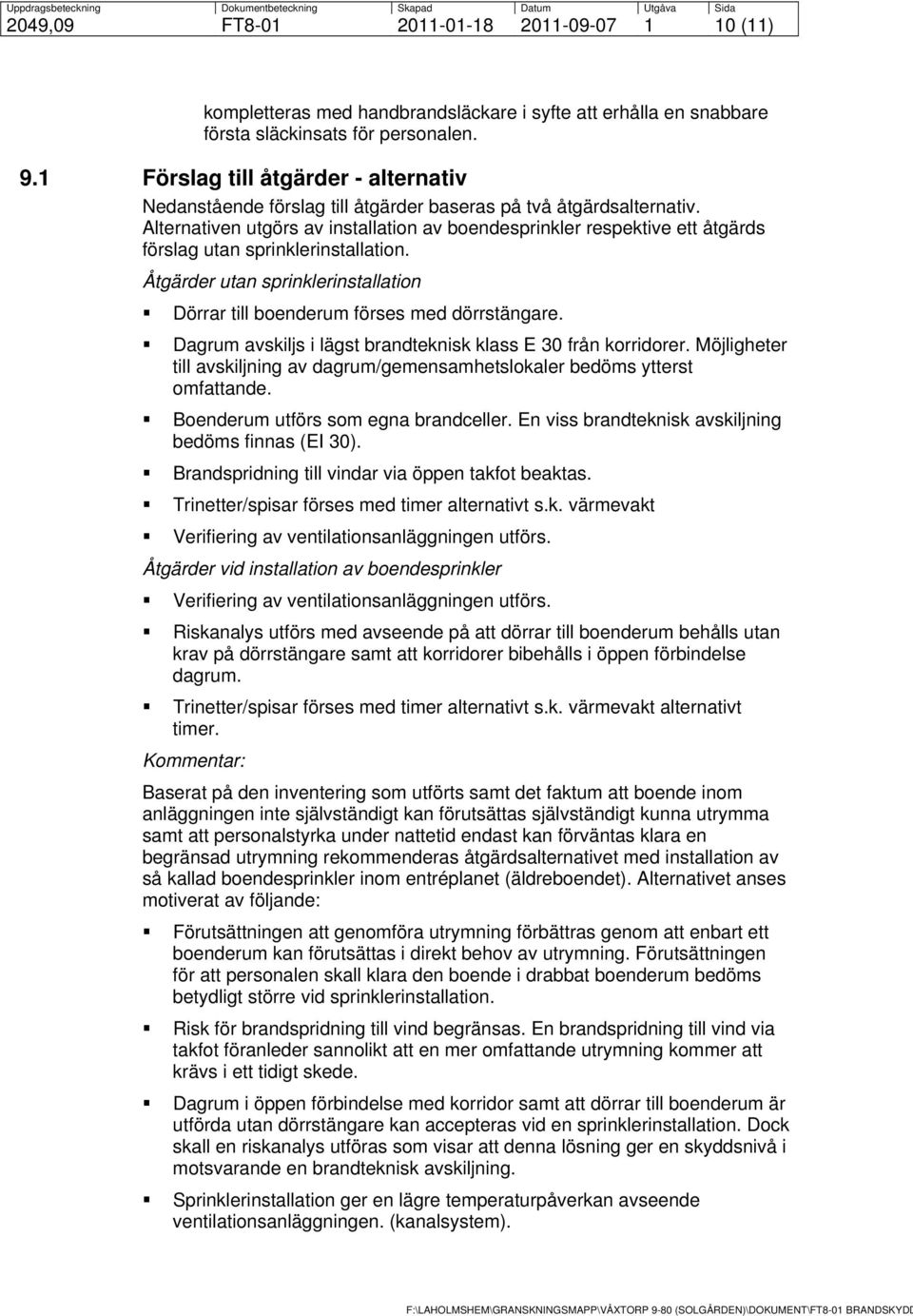

10 2049,09 FT (11) kompletteras med handbrandsläckare i syfte att erhålla en snabbare första släckinsats för personalen. 9.1 Förslag till åtgärder - alternativ Nedanstående förslag till åtgärder baseras på två åtgärdsalternativ. Alternativen utgörs av installation av boendesprinkler respektive ett åtgärds förslag utan sprinklerinstallation. Åtgärder utan sprinklerinstallation Dörrar till boenderum förses med dörrstängare. Dagrum avskiljs i lägst brandteknisk klass E 30 från korridorer. Möjligheter till avskiljning av dagrum/gemensamhetslokaler bedöms ytterst omfattande. Boenderum utförs som egna brandceller. En viss brandteknisk avskiljning bedöms finnas (EI 30). Brandspridning till vindar via öppen takfot beaktas. Trinetter/spisar förses med timer alternativt s.k. värmevakt Verifiering av ventilationsanläggningen utförs. Åtgärder vid installation av boendesprinkler Verifiering av ventilationsanläggningen utförs. Riskanalys utförs med avseende på att dörrar till boenderum behålls utan krav på dörrstängare samt att korridorer bibehålls i öppen förbindelse dagrum. Trinetter/spisar förses med timer alternativt s.k. värmevakt alternativt timer. Kommentar: Baserat på den inventering som utförts samt det faktum att boende inom anläggningen inte självständigt kan förutsättas självständigt kunna utrymma samt att personalstyrka under nattetid endast kan förväntas klara en begränsad utrymning rekommenderas åtgärdsalternativet med installation av så kallad boendesprinkler inom entréplanet (äldreboendet). Alternativet anses motiverat av följande: Förutsättningen att genomföra utrymning förbättras genom att enbart ett boenderum kan förutsättas i direkt behov av utrymning. Förutsättningen för att personalen skall klara den boende i drabbat boenderum bedöms betydligt större vid sprinklerinstallation. Risk för brandspridning till vind begränsas. En brandspridning till vind via takfot föranleder sannolikt att en mer omfattande utrymning kommer att krävs i ett tidigt skede. Dagrum i öppen förbindelse med korridor samt att dörrar till boenderum är utförda utan dörrstängare kan accepteras vid en sprinklerinstallation. Dock skall en riskanalys utföras som visar att denna lösning ger en skyddsnivå i motsvarande en brandteknisk avskiljning. Sprinklerinstallation ger en lägre temperaturpåverkan avseende ventilationsanläggningen. (kanalsystem).

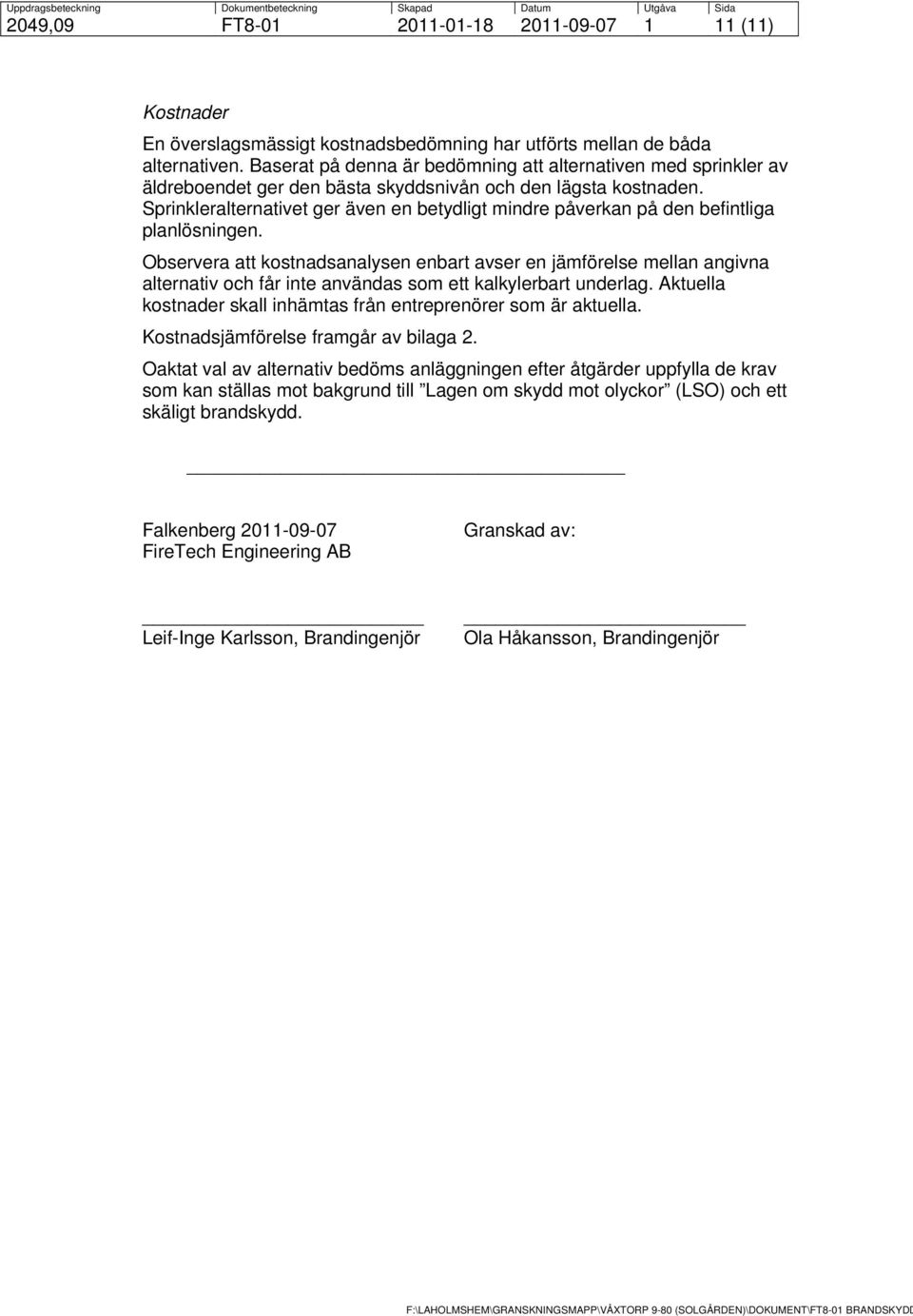

11 2049,09 FT (11) Kostnader En överslagsmässigt kostnadsbedömning har utförts mellan de båda alternativen. Baserat på denna är bedömning att alternativen med sprinkler av äldreboendet ger den bästa skyddsnivån och den lägsta kostnaden. Sprinkleralternativet ger även en betydligt mindre påverkan på den befintliga planlösningen. Observera att kostnadsanalysen enbart avser en jämförelse mellan angivna alternativ och får inte användas som ett kalkylerbart underlag. Aktuella kostnader skall inhämtas från entreprenörer som är aktuella. Kostnadsjämförelse framgår av bilaga 2. Oaktat val av alternativ bedöms anläggningen efter åtgärder uppfylla de krav som kan ställas mot bakgrund till Lagen om skydd mot olyckor (LSO) och ett skäligt brandskydd. Falkenberg FireTech Engineering AB Granskad av: Leif-Inge Karlsson, Brandingenjör Ola Håkansson, Brandingenjör

12 Kostnadsjämförelse Solgården Post Ej sprinkler Sprinkler Antal Kostnad Summa Antal Kostnad Summa Dörrstängare, FreeSwing Avskiljning dagrum (4 avd) Avskiljing förråd (lägenheter) Öppningsbara dörrar (boenderum mot dagrum?) Utredning ventilation Personsäkerhet hiss Åtgärder ventialtion (ny brandcellsindelning) Skydd av takfot (m) Riskanalys, sprinkler Sprinklerinstallation (3500 m2) Tank och pump Åtgärder brandlamsanläggning (positionering?) Summa totalt Observera att dessa kostnader enbart avser en jämförelse mellan de två brandskyddslösningar som är aktuella och får inte användas som underlag för forsatt kalkylering/budgetering. Aktuella kostnader skall inhämtas från berörd entreprenör beroende på vald lösning. Kostnader är exkl moms.
