FIXTURLASER ANVÄNDARHANDBOK. Express Alignment T hrough Real Innovation

Transkript

1 FIXTURLASER ANVÄNDARHANDBOK Express Alignment T hrough Real Innovation

2

3 INNEHÅLL Inledning 1.1 Försäkran om överensstämmelse 2.1 Säkerhet 3.1 Skötsel 4.1 Huvudmeny 5.1 Axeluppriktning horisontella maskiner Axeluppriktning vertikala maskiner Axeluppriktning förskjutna maskiner Axeluppriktning maskintåg 9.1 Softcheck 10.1 Målvärden 11.1 OL2R 12.1 Hot Check 13.1 Sensorvisning 14.1 Texteditor 15.1 Maskindefinierad data 16.1 Repeterbarhetstest 17.1 Toleranstabell 18.1 Minneshanterare 19.1 Globala inställningar 20.1 Visarenhet XA D 21.1 Visarenhet UPAD XA 22.1 Trådlöst tillval 23.1 Utskrift 24.1 Teknisk specifikation XA D 25.1 Teknisk specifikation 26.1 UPAD XA Teknisk specifikation M1/S Fixturlaser XA handbok 8 :e utgåvan Januari 2012

4 Fixturlaser XA handbok 8 :e utgåvan Januari 2012

5 INLEDNING Gratulerar till ditt val av Fixturlaser XA! Vi är övertygade om att du valt rätt produkt och hoppas att systemet kommer att infria eller till och med överträffa dina förväntningar. Det är viktigt att du läser avsnitten om säkerhet och skötsel innan du påbörjar din första mätning. I handboken beskrivs applikationer, funktioner och utrustning som kan finnas tillgängliga i ett Fixturlaser XAsystem. Vilka som finns tillgängliga i ditt specifika system beror på vilka applikationspaket och tillbehör som du valt. Vi önskar dig många framgångsrika mätningar! Syftet med den här handboken är att vägleda dig genom de olika arbetsmomenten och beskriva hur maskinoch programvaran används. Eftersom maskininstallationer och maskininställningar skiljer sig från varandra fokuserar den här handboken på mätprinciper och hanteringen av systemet. Fixturlaser XA handbok 8:e utgåvan 1.1

6 LICENSAVTAL FÖR SLUTANVÄNDARE Du har endast rätt att använda programvaran i denna produkt om du accepterar alla nedanstående villkor, dvs. slutanvändaravtalet. Genom att använda denna produkt accepterar du detta avtal. Om du inte accepterar detta avtal måste du omgående återlämna hela den oanvända produkten (maskin- och programvara) till återförsäljaren mot ersättning. Användaren har rätt till en licens för användning av programvaran som ingår i denna produkt. Programvaran får endast användas i den maskinvara som den var installerad på vid inköpstillfället. Programvaran får inte tas bort från maskinvaran. Programvaran som ingår i systemet tillhör Elos Fixturlaser AB. Det är strängt förbjudet att kopiera eller distribuera programvaran. Det är strängt förbjudet att modifiera eller demontera systemet, att använda reverse engineering eller att dekompilera systemet eller delar av det. Friskrivning från garantier: I den omfattning detta tillåts av gällande lagstiftning tillhandahåller Elos Fixturlaser AB och dess leverantörer programvaran i denna produkt i befintligt skick och friskriver sig därigenom från alla övriga garantier, vare sig dessa är uttryckliga, underförstådda eller lagstadgade. Begränsat ansvar: Inga ersättningsanspråk kan överstiga inköpspriset för produkten och den enda åtgärd som eventuellt kommer ifråga är att produkten återlämnas mot ersättning. Elos Fixturlaser AB eller dess leverantörer tar, i den utsträckning detta medges av gällande lagstiftning, inget ansvar för indirekta skador, speciella skador, oavsiktliga skador eller straffrättsliga skador som uppstår till följd av användningen av systemet eller någon av dess delar, oavsett om användningen varit behörig eller obehörig. Fixturlaser XA handbok 8:e utgåvan 1.2

7 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE I enlighet med EMC-direktivet 2004/108/EG och lågspänningsdirektivet 73/23/EEG inklusive ändringar genom CEmärkningsdirektivet 93/68/EEG och RoHS-direktivet 2002/95/EG. Typ av utrustning Uppriktningssystem Märkesnamn eller varumärke Fixturlaser XA Typbeteckning(ar)/modellnummer Fixturlaser XA D Fixturlaser M Fixturlaser S Fixturlaser BT Fixturlaser UPAD XA Tillverkarens namn, adress samt telefon- och faxnummer Elos Fixturlaser AB Box Mölndal Tfn: Fax: Produkterna har utvecklats i enlighet med följande standarder och/eller tekniska specifikationer som överensstämmer med god teknisk praxis och gällande säkerhetsbestämmelser inom ramen för EEA: Standard/testrapport/tekniskt konstruktionsunderlag/normativt dokument Emission: EN :2007. Immunitet: EN :2005, EN , -3. Fixturlaser XA handbok 8:e utgåvan 2.1

8 ISO9001:2008 ref.nr./utgivare: DNV Certification AB certifikat nr SKM- AQ-2704/2009-SKM-AE Laserutrustningen är klassificerad enligt den internationella standarden IEC :2007, USA FDA Standard 21 CFR, kap. 1, del och utom för avvikelser enligt laserföreskrift nr 50 från 24 juni Den trådlösa utrustningen överensstämmer med avsnitt 15 i FCCbestämmelserna. Driften ska ske i enlighet med följande två villkor; (1) apparaten får inte orsaka skadliga störningar, och (2) apparaten måste acceptera mottagna störningar, även om de kan orsaka oönskade funktioner hos apparaten. I egenskap av tillverkare försäkrar vi under eget ansvar att utrustningen uppfyller kraven i ovannämnda direktiv. Datum och ort Mölndal Behörig namnteckning Hans Svensson, verkställande direktör Ytterligare information Produkten erhöll CE-märkning Fixturlaser XA handbok 8:e utgåvan 2.2

9 SÄKERHET Följ alla anvisningar avseende produktsäkerhet och drift och spara denna dokumentation. Observera alla varningar på produkten och i driftanvisningarna. Om du inte följer säkerhets- och driftanvisningarna, kan följden bli personskador, brand eller skador på utrustningen. Utrustningen får inte monteras isär, ändras eller användas på annat sätt än enligt beskrivningen i driftanvisningarna. Fixturlaser tar inget ansvar om produkten används på felaktigt sätt. VARNING! Montera inte utrustningen på maskiner i drift och vidta alla nödvändiga åtgärder för att förhindra att maskinen startas oavsiktligt. Se till att uppfylla alla nödvändiga krav för avstängningsprocesser, säkerhetsåtgärder och - bestämmelser på arbetsplatsen och lokala bestämmelser om säkerhet i en maskinmiljö. Fixturlaser XA handbok 8:e utgåvan 3.1

10 FÖRSIKTIGHETSÅTGÄRDER FÖR LASER Fixturlaser XA använder laserdioder med en uteffekt på < 1,0 mw. Laserklassificeringen är klass 2. VARNING! ANVÄNDNINGEN AV ANDRA MANÖVERDON ELLER JUSTERING ELLER UTFÖRANDET AV ANDRA PROCESSER ÄN DE SOM SPECIFISERAS HÄR KAN LEDA TILL FARLIG STRÅLNINGSEXPONERING. Laser i klass 2 betraktas som säker vid avsedd användning och kräver endast mindre försiktighetsåtgärder. Dessa är: Titta aldrig direkt in i lasersändaren. Rikta aldrig laserstrålen direkt mot en annan persons ögon. Fixturlaser XA handbok 8:e utgåvan 3.2

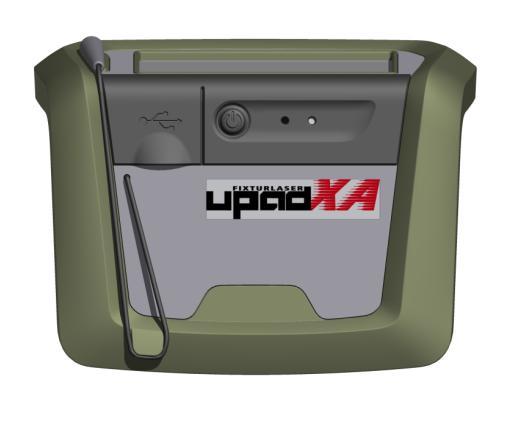

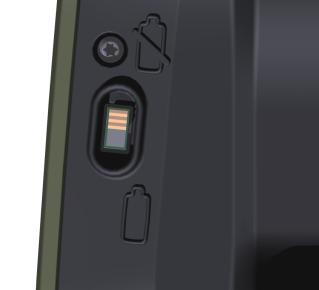

11 STRÖMFÖRSÖRJNING Fixturlaser XA försörjs från två uppladdningsbara, högkapacitiva litiumjonbatterier i visarenheten eller från en extern strömförsörjningsenhet. Under typiska förhållanden levererar batterierna tillräcklig kapacitet i ungefär två till tre år innan de behöver bytas. Kontakta återförsäljaren för batteribyte. Detta system överensstämmer med kraven enligt: SS-EN British Standard BS 4803 del 1 till 3 Deutsche Industrie Norm DIN JEC 76 (CO) 6 USA FDA Standard 21 CFR, kap. 1, del och Batterierna innehåller en säkerhetskrets som garanterar en säker funktion i visarenheten. Det innebär att enheten endast får användas med de Li-Ionbatterier som medföljer Fixturlaser XA. Fixturlaser XA handbok 8:e utgåvan 3.3

12 VARNING! ANVÄND ENDAST DE BATTERIER SOM MEDFÖLJER FIXTURLASER! ANDRA BATTERIER FÖRORSAKAR ALLVARLIGA SKADOR PÅ VISARENHETEN OCH KAN LEDA TILL PERSONSKADOR! Avfallshantera batterier i enlighet med lokala föreskrifter. Kontakta återförsäljaren om du är tveksam. Använd endast den externa strömadapter som medföljer Fixturlaser. Om andra strömadaptrar används finns risk för skador på utrustning och personal. Om ett batteri byts på fel sätt finns risk för skador på utrustning och personal. Hantera alla batterier varsamt. Batterierna utgör en risk för brännskador om de hanteras på fel sätt. Montera aldrig isär dem och håll dem borta från värmekällor. Hantera skadade eller läckande batterier med största varsamhet. Tänk på att batterier kan vara skadliga för miljön. Fixturlaser XA handbok 8:e utgåvan 3.4

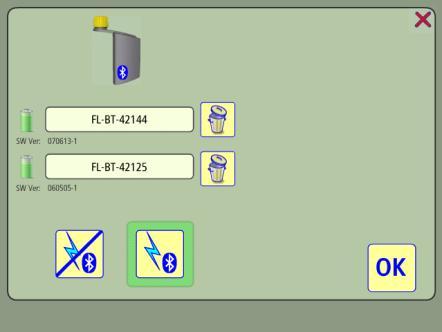

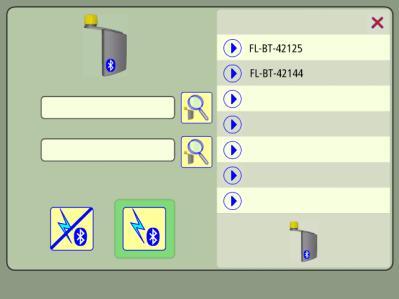

13 TRÅDLÖS SÄNDARE/MOTTAGARE XA-systemet kan förses med en trådlös Bluetooth-sändare/mottagare (tillval). Kontrollera att det inte finns några begränsningar för radiosändare/mottagare på driftplatsen innan den trådlösa sändaren/mottagaren används. Ställ systemet i transportläget (se kapitel XAD Allmänt) innan systemet transporteras med flygfrakt. VARNING! Kontrollera att det inte finns några begränsningar för radiosändare/mottagare på driftplatsen innan det trådlösa tillvalet används. Använd inte denna utrustning på flygplan. Fixturlaser XA handbok 8:e utgåvan 3.5

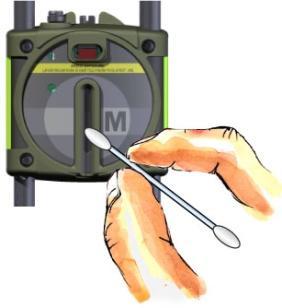

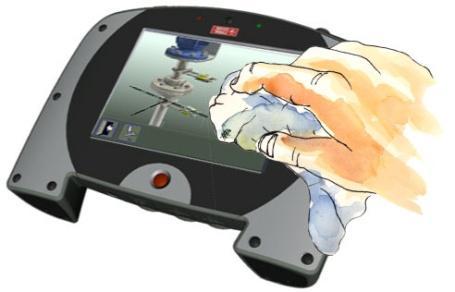

14 SKÖTSEL Systemet ska rengöras med en bomullsduk eller bomullspinne som fuktats med en mild tvållösning. Enda undantagen är detektor- och laserfönstren som ska rengöras med alkohol. Pappersservetter kan repa dektektorytan och får inte användas. Använd inte aceton. För bästa möjliga funktion ska laserdiodens öppningar, detektorytorna och anslutningarna hållas fria från fett och smuts. Visarenheten ska hållas ren och skärmens yta skyddas mot repor. Fixturlaser XA handbok 8:e utgåvan 4.1

15 Kedjorna på V-fixturerna levereras torra. Om systemet används i mycket korrosiva miljöer ska kedjorna smörjas. AVVIKELSE FÖR KALIBRERINGSDATUM Våra instrument sparar det elektroniska datumet för den senaste instrumentkalibreringen. Beroende på produktionsprocessen och lagringstiden kommer detta datum att skilja sig från datumet på kalibreringscertifikatet. Det är följaktligen datumet på kalibreringscertifikatet som är viktigt och som indikerar när nästa kalibrering ska utföras. Fixturlaser XA handbok 8:e utgåvan 4.2

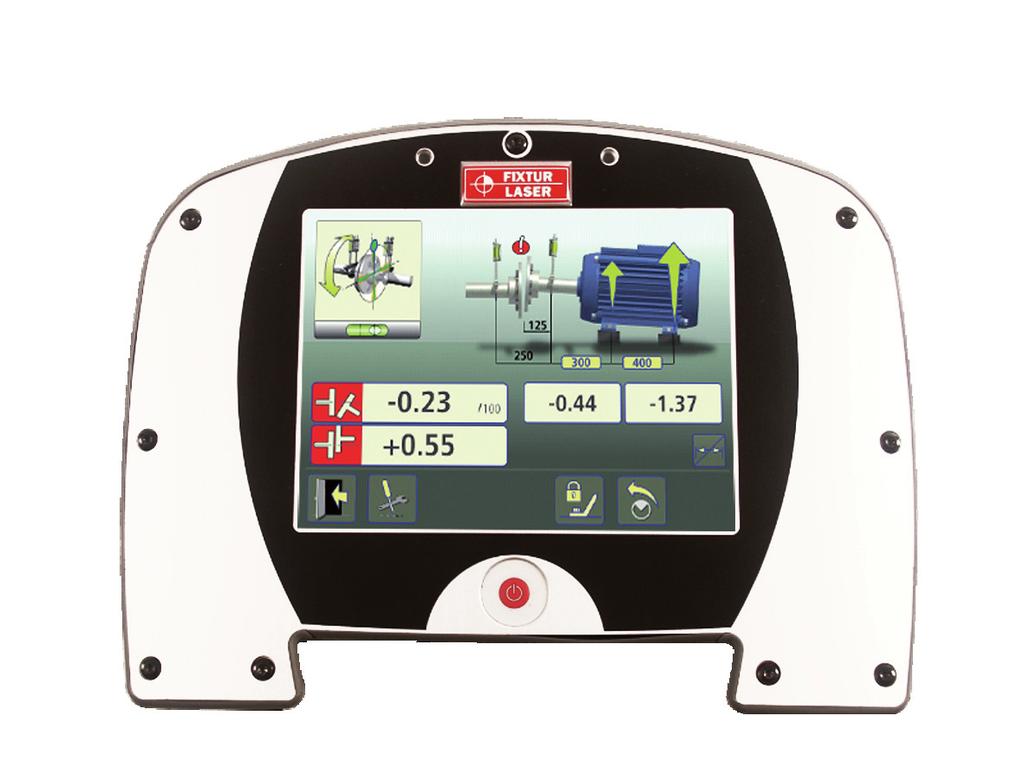

16 HUVUDMENY Fixturlaser XA levereras med olika program för speciella ändamål. Vilka program som ingår beror på vilka applikationspaket och tillbehör du har valt. När du startat systemet med den röda knappen öppnas Huvudmenyn. I Huvudmenyn kan du välja det program som du vill använda. I Huvudmenyn finns även funktionerna Minneshanteraren och Globala inställningar. Fixturlaser XA handbok 8:e utgåvan 5.1

17 APPLIKATIONSPROGRAM Axeluppriktning horisontella maskiner Axeluppriktning vertikala maskiner Axeluppriktning förskjutna maskiner Axeluppriktning maskintåg Hot Check Sensorvisning Texteditor Maskindefinierad data Softcheck Målvärden MINNESHANTERARE Minneshanterare OL2R Fixturlaser XA handbok 8:e utgåvan 5.2

18 SYSTEMFUNKTIONER Globala inställningar Batteriindikator Alternativ för avstängning När du pekar på ikonen Från öppnas en dialogruta där du kan välja om du vill stänga av enheten, gå till viloläge eller gå tillbaka till huvudmenyn. Indikator trådlös funktion Lyser när trådlös kommunikation är aktiverad. Från Viloläge Tillbaka Bakgrundsbelysning Från Fixturlaser XA handbok 8:e utgåvan 5.3

19 Fixturlaser XA handbok 8:e utgåvan 5.4

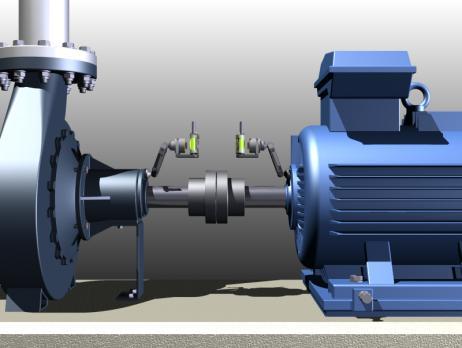

20 AXELUPPRIKTNING HORISONTELLA MASKINER INLEDNING Axeluppriktning: Bestämning och justering av den relativa positionen hos två maskiner som är anslutna till varandra, som t.ex. en motor och en pump, så att axlarnas rotationscentra står i linje med varandra när maskinerna är i drift vid normala arbetsförhållanden. En korrigering genom horisontell axeluppriktning innebär att främre och bakre fotparet på ena maskinen flyttas (vertikalt och horisontellt) tills axlarna är uppriktade inom givna toleranser. En toleranstabell finns tillgänglig i systemet. axeln med den fixtur som medföljer systemet. När axlarna roterats till olika mätpositioner beräknar systemet det relativa avståndet mellan de två axlarna i två plan. Avstånden mellan de två planen, avståndet till kopplingen och avstånden till maskinfötterna matas in i systemet. Visarenheten visar sedan det aktuella uppriktningsförhållandet tillsammans med fötternas position. Justeringarna på maskinen kan utföras i realtid enligt visade värden. Resultatet av uppriktningen kan sparas i minneshanteraren. Mätvärdena i minneshanteraren kan enkelt överföras till en dator för vidare dokumentation. Fixturlaser XA-systemet har två mätenheter som placeras på vardera Fixturlaser XA handbok 8:e utgåvan 6.1

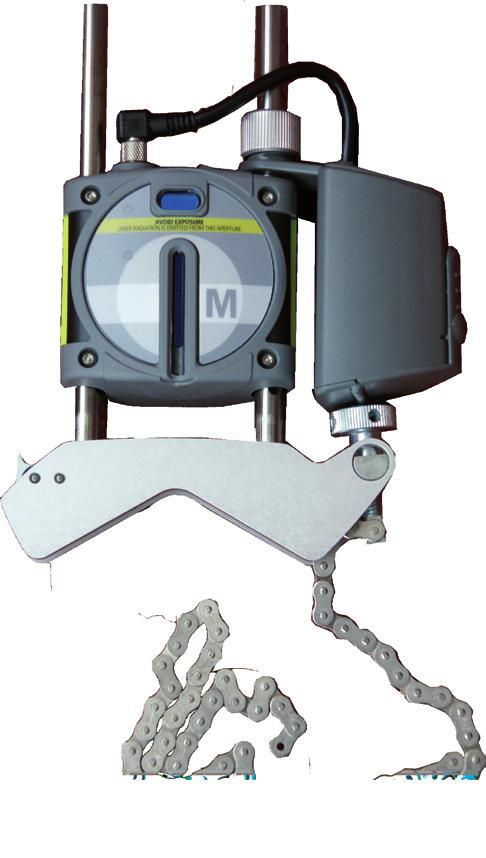

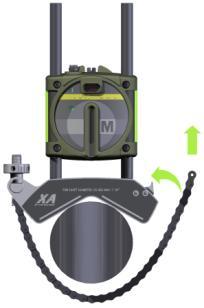

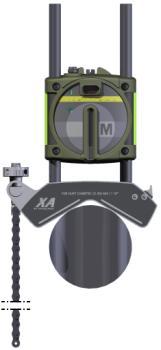

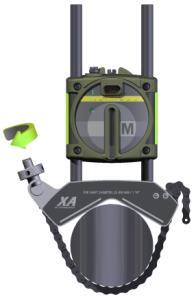

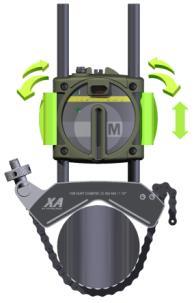

21 MONTERING Mätenheten som är märkt med M ska monteras på den rörliga maskinen och enheten märkt med S på den stationära. Mätenheterna ska monteras på sin V-fixtur och placeras på vardera sidan om kopplingen. Håll V-fixturen lodrätt och montera den på mätobjektets axlar. Lyft i kedjans öppna ände, sträck den så att slacket i kedjan avlägsnas och haka sedan fast den igen. Fixturlaser XA handbok 8:e utgåvan 6.2

22 Dra åt kedjan ordentligt med spännskruven. Använd det medföljande verktyget vid behov. Dra inte åt för hårt. Om axeldiametern är för stor kan kedjorna förlängas med förlängningskedjor (tillval). Justera höjden på mätenheten genom att förskjuta den på stängerna tills båda lasrarna har fritt synfält. Säkra denna position genom att låsa båda inspänningsanordningarna baktill på båda enheterna. Fixturlaser XA handbok 8:e utgåvan 6.3

23 Lasern på mätenheten märkt M kan justeras med ställskruven upptill på enheten. Normalt behöver lasern inte justeras, men en justering kan bli nödvändig vid mätning över långa avstånd. OBS: Var noga med att låsa ställskruven med låsmuttern efter justeringen. Anslut kablarna från mätenheterna till anslutningarna på visarenheten. Låt alltid kablarna vara anslutna till mätenheterna, utom när du växlar mellan trådbunden och trådlös kommunikation. Om den trådlösa kommunikationsenheten används måste du kontrollera att åtdragningsskruven är låst och att kabeln mellan den trådlösa enheten och sensorenheten är ansluten. Fixturlaser XA handbok 8:e utgåvan 6.4

24 FUNKTIONER FÖRE UPPRIKTNING För att uppnå bästa möjliga förhållanden för en axeluppriktning krävs ett antal kontroller innan uppriktningen påbörjas. I många fall är det nödvändigt att utföra dessa kontroller innan en uppriktning med hög precision kan uppnås. Ofta är det omöjligt att uppnå önskade uppriktningsresultat om du inte utför dessa kontroller före uppriktningen. Innan du går till uppriktningsplatsen ska du kontrollera följande: Vilka toleranser krävs? Finns det förskrivna målvärden för dynamiska rörelser? Finns det begränsningar för montering av mätsystemet? Går det att rotera axlarna? Vilken storlek på shimsen behövs? Innan du monterar systemet på maskinen ska du kontrollera tillståndet hos maskinfundament, bultar och shims. Kontrollera även om det finns begränsningar för maskinens justeringar (t.ex. om det finns tillräckligt med utrymme för att förflytta maskinen). Efter de visuella kontrollerna kan en del åtgärder vara nödvändiga: Kontrollera att maskinen har rätt temperatur för uppriktning. Ta bort rostiga gamla shims (kontrollera att det går att ta bort shims). Kontrollera kopplingen och lossa kopplingsbultarna. Kontrollera maskinfötterna avseende mjukfot. Kontrollera mekaniska delar. Kontrollera kastet på kopplingen. Fixturlaser XA handbok 8:e utgåvan 6.5

25 Spänningar i rörledningar. Grovuppriktning. Kontrollera avståndet mellan kopplingshalvorna/axlarna. STARTA PROGRAMMET Starta programmet genom att peka på ikonen Horisontell axeluppriktning i Huvudmenyn. Gå till Inställningar för att välja mätmetod och andra inställningar. Fixturlaser XA handbok 8:e utgåvan 6.6

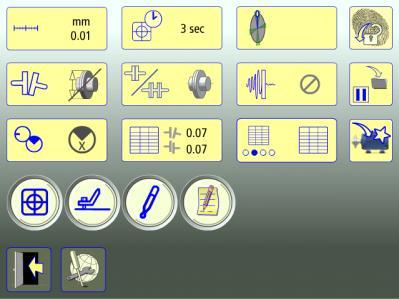

26 INSTÄLLNINGAR Visad måttenhet och upplösning Öppnar fönstret för val av den måttenhet och upplösning som ska visas. Visad upplösning beror även på den anslutna mottagaren. Dessa inställningar är unika för denna applikation. För de flesta inställningar visas det aktuella valet i ikonen. Vilka funktioner som är tillgängliga beror på vilka applikationspaket och tillbehör du har valt. Samplingstid Öppnar fönstret för val av samplingstid. Där kan även ett repeterbarhetstest utföras. Se kapitlet Repeterbarhetstest. Fixturlaser XA handbok 8:e utgåvan 6.7

27 Visningsalternativ - vinkelfel Mätmetod Toleranstabell Öppnar fönstret för aktivering eller avaktivering av kopplingsspalt. Öppnar fönstret för val av mätmetod. Express Mode, Tripoint eller klockmetoden. Öppnar toleranstabellen. Se kapitlet Toleranstabell. Toleranstabell direkt Spacer Shaft Öppnar fönstret för aktivering eller avaktivering av direkt öppning av toleranstabellen när applikationsprogramm et startas. Öppnar fönstret för aktivering eller avaktivering av Spacer Shaft. Fixturlaser XA handbok 8:e utgåvan 6.8

28 Inställbart skärmfilter Utökad uppriktning Öppnar fönster för val av skärmfiltertid eller för avaktivering av det inställbara skärmfiltret (typ 1 eller 2). OBS: Det inställbara skärmfiltret ska vara avaktiverat under normal användning och endast aktiveras i miljöer med kraftiga vibrationer. Öppnar fönstret för aktivering eller avaktivering av utökad uppriktning. Sensorvisning Softcheck Målvärden Anteckningar Startar Sensorvisning. Se kapitlet Sensorvisning. Startar Softcheck. Se kapitlet Softcheck. Öppnar Målvärden. Se kapitlet Målvärden. Öppnar Anteckningar där anteckningar kan skrivas. Fixturlaser XA handbok 8:e utgåvan 6.9

29 Skärmlåsning Återuppta funktion Låser skärmen. Sparar systemdata så att funktionen kan återupptas efter avstängning. Globala inställningar Avsluta Öppnar Globala inställningar. Se kapitlet Globala inställningar. Avslutar Inställningar och återgår till applikationen. Lägga till en ny maskin med definierade data Öppnar ett fönster för att lägga till en ny maskin med definierade data i Maskindefinierad data. Inmatade uppgifter, som t.ex. avstånd, målvärden och toleranser, sparas. Fixturlaser XA handbok 8:e utgåvan 6.10

30 MÄTMETODER I programmet för horisontell axeluppriktning finns det tre mätmetoder: Express Mode-metoden, Tripoint-metoden och klockmetoden. Välj mätmetod i Inställningar. Express Mode -metoden I Express Mode-metoden kan resultatet av uppriktningen beräknas genom registrering av tre punkter medan axlarna roteras minst 60 grader. När den första punkten registrerats tas övriga punkter automatiskt när axlarna roteras till en ny position och hålls i samma position i mer än två sekunder. roteras minst 60. I den här metoden tas alla punkter manuellt. Klockmetoden I klockmetoden beräknas maskinpositionerna genom att ta mätningar i tre punkter, under 180 graders rotation. Klockmetoden är användbar om mätresultaten ska jämföras med vanliga uppriktningsmetoder med mätklocka och den reverserade indikatormetoden. Denna metod kan även användas om maskinerna är uppställda på fundament som inte är horisontella eller om axlarna inte är kopplade. Tripoint -metoden Med Tripoint-metoden kan uppriktningstillståndet beräknas genom registrering av tre punkter medan axeln Fixturlaser XA handbok 8:e utgåvan 6.11

31 EXPRESS MODE Välj mätmetoden Express Mode i Inställningar. OBS: För att resultaten ska bli så pålitliga och noggranna som möjligt måste axlarna vara kopplade vid mätning med metoden Express Mode. Tips: Ju större vinkel mellan de tre mätpunkterna, desto färre rörelser och upprepade mätningar. Minsta tillåtna vinkel mellan mätpunkterna är 30 (60 om avståndet mellan sensorerna är mindre än 200 mm). Fixturlaser XA handbok 8:e utgåvan 6.12

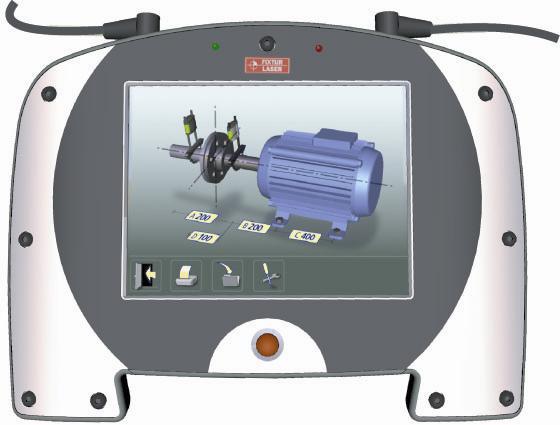

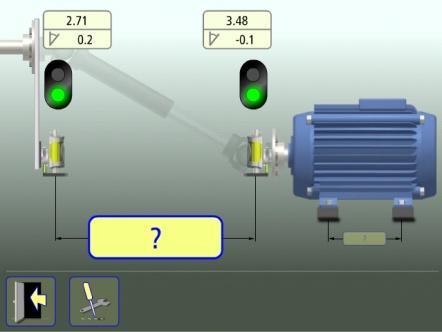

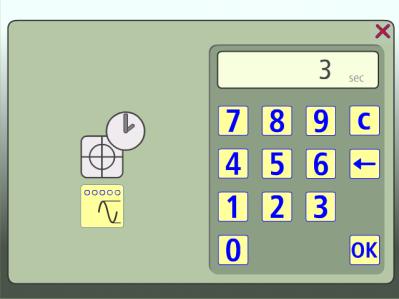

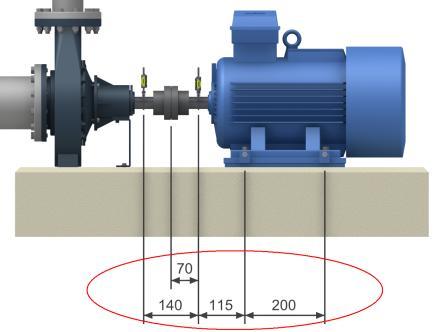

32 Ange mått Avståndet mellan sensorerna och avståndet mellan kopplingens mitt och M-sensorn måste alltid anges. (Detta är de enda avstånd som krävs för att kontrollera att axlarna är uppriktade.) På skärmen visas den rörliga maskinen. Trafikljusen växlar till grönt när lasern träffar detektorn. Peka på ikonen för att ange mått. Mät upp och ange måtten. Avståndet mellan M-sensorn och det första fotparet och avståndet mellan första och andra fotparet kan anges nu eller vid en senare tidpunkt. (Dessa avstånd är nödvändiga för att bestämma fotvärdena.) Fixturlaser XA handbok 8:e utgåvan 6.13

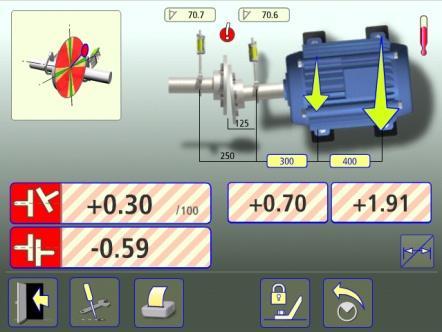

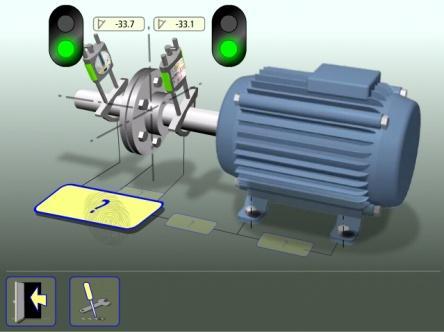

33 Registrering av mätpunkt Ställ in sensorerna så att de står med ungefär samma rotationsvinkel vid den första mätpositionen. Peka på registreringsikonen. Nu startar registreringen av mätpunkten och det första mätvärdet. Rotera axlarna till nästa position. Axlarna måste roteras över minst 30 (60 om avståndet mellan sensorerna är mindre än 200 mm). Grönt fält indikerar tillåtna positioner. Röda fält indikerar förbjudna positioner. Fixturlaser XA handbok 8:e utgåvan 6.14

34 Mätvärdet registreras automatiskt när sensorerna stått stilla i två sekunder. Mätvärdet registreras automatiskt när sensorerna stått stilla i två sekunder. Rotera axlarna till den tredje positionen. Tips: När det tredje värdet vid position klockan 3 registreras är mätenheterna redan i rätt position för horisontell uppriktning. Fixturlaser XA handbok 8:e utgåvan 6.15

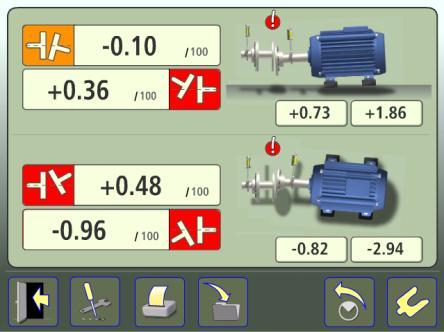

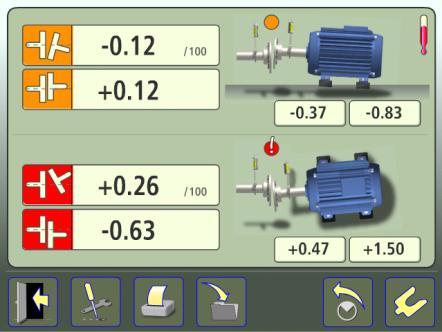

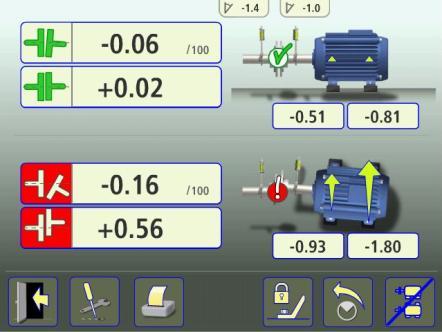

35 Mätresultat Inom toleransen (grön). Inom dubbla toleransen (gul och inverterad). Utanför dubbla toleransen (röd och inverterad). En symbol vid kopplingen visar status för uppriktningen. Inom toleransen. Inom dubbla toleransen. Skärmen med mätresultat visar kopplingsvärden och fotvärden i både vertikal och horisontell riktning. Symbolen till vänster om kopplingen indikerar vinkelns och förskjutningens riktning och om värdena ligger inom toleransen. Utanför dubbla toleransen. Även själva maskinbilden indikerar hur axlarna står. Fixturlaser XA handbok 8:e utgåvan 6.16

36 Spara mätresultatet. Gå till vertikal uppriktning. Utvärdering av resultat Vinkel- och förskjutningsvärdena används för att bestämma uppriktningens kvalitet. Dessa värden jämförs med uppriktningstoleranserna för att avgöra om en korrigering är nödvändig. Om lämpliga toleranser valts i toleranstabellen indikerar ovannämnda symboler om vinkel- och förskjutningsvärdena ligger inom toleransen eller inte. Fotvärdena anger den rörliga maskinens position vid de fötter där korrigeringarna utförs. Fixturlaser XA handbok 8:e utgåvan 6.17

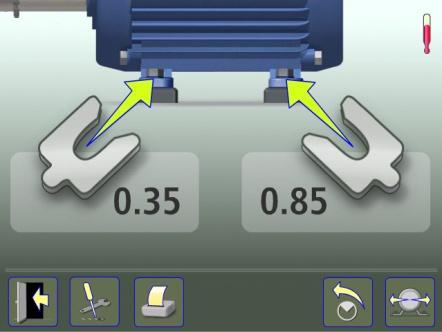

37 Vertikal uppriktning Fortsätt till uppriktning för justering i horisontell riktning när uppriktningen med shims är klar. Gå till uppriktning. Skärmen för vertikal uppriktning visar fotvärden i vertikal riktning som passande shimsstorlekar (0,05 mm) Pilarna visar om du måste lägga till eller ta bort shims för att justera maskinen i vertikal riktning. Kryssrutan visar att ingen uppriktning behövs. Fixturlaser XA handbok 8:e utgåvan 6.18

38 Uppriktning Gå direkt till horisontell uppriktning om maskinen har justerats i vertikal riktning på skärmen för vertikal uppriktning. Om maskinen inte har justerats i skärmen för vertikal uppriktning, så måste detta utföras innan du fortsätter med den horisontella uppriktningen. Rotera axlarna till läget klockan 12 eller klockan 6 för justeringar i vertikal riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen vertikalt tills värdena för både vinkelfel och parallell uppriktning ligger inom föreskrivna toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Fixturlaser XA handbok 8:e utgåvan 6.19

39 Rotera axlarna till läget klockan 3 eller klockan 9 för justeringar i horisontell riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen horisontellt tills värdena för både vinkelfel och parallell uppriktning ligger inom föreskrivna toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Rotera tillbaka axlarna till lägena klockan 12 och klockan 6 och kontrollera att maskinen fortfarande ligger inom föreskrivna toleranser. Nu är uppriktningen slutförd. Bekräfta resultatet genom att göra om mätningen. Mät på nytt. Fixturlaser XA handbok 8:e utgåvan 6.20

40 TRIPOINT Välj mätmetoden Tripoint i Inställningar. OBS: För att resultaten ska bli så pålitliga och noggranna som möjligt måste axlarna vara kopplade vid mätning med Tripoint-metoden. Tips: Ju större vinkel mellan de tre mätpunkterna, desto färre rörelser och upprepade mätningar. Minsta tillåtna vinkel mellan mätpunkterna är 30 (60 om avståndet mellan sensorerna är mindre än 200 mm). Tripoint-metoden fungerar på samma sätt som Express Mode, utom när det gäller registrering av mätpunkter. Ange mått Se metoden Express Mode. Fixturlaser XA handbok 8:e utgåvan 6.21

41 Registrering av mätpunkt Ställ in sensorerna på ungefär samma rotationsvinkel vid den första mätpositionen. Peka på registreringsikonen. Nu registreras det första mätvärdet. Rotera axlarna till nästa position. Axlarna måste roteras över minst 30 (60 om avståndet mellan sensorerna är mindre än 200 mm). Grönt fält indikerar tillåtna positioner. Röda fält indikerar förbjudna positioner. Registreringsikonen visas inte om rotationen är mindre än 30. Fixturlaser XA handbok 8:e utgåvan 6.22

42 Peka på registreringsikonen. Nu registreras det andra mätvärdet. Peka på registreringsikonen. Nu registreras det tredje mätvärdet. Rotera axlarna till den tredje positionen. Tips: När det tredje värdet vid position klockan 3 registreras är mätenheterna redan i rätt position för horisontell uppriktning. Fixturlaser XA handbok 8:e utgåvan 6.23

43 Mätresultat Se metoden Express Mode. Utvärdering av resultat Se metoden Express Mode. Vertikal uppriktning Se metoden Express Mode. Uppriktning Se metoden Express Mode. Fixturlaser XA handbok 8:e utgåvan 6.24

44 KLOCKMETODEN Välj klockmetoden i Inställningar. Klockmetoden fungerar på samma sätt som Express Mode och Tripoint, utom när det gäller registrering av mätpunkter och uppriktning. Ange mått På skärmen visas den rörliga maskinen. Trafikljusen växlar till grönt när lasern träffar detektorn. Sensorvärdena visas även i klockmetoden. Peka på ikonen för att ange mått. Mät upp och ange måtten. Avståndet mellan sensorerna och avståndet mellan kopplingens mitt och M-sensorn måste alltid anges. (Detta är de enda avstånd som krävs för att kontrollera att axlarna är uppriktade.) Avståndet mellan M-sensorn och det första fotparet och avståndet mellan första och andra fotparet kan anges nu eller vid en senare tidpunkt. (Dessa avstånd är nödvändiga för att bestämma fotvärdena.) Fixturlaser XA handbok 8:e utgåvan 6.25

45 Rotera axlarna till nästa position, klockan 3. Ett grönt fält indikerar den rätta positionen. Ställ in sensorerna på ungefär samma rotationsvinkel vid den första mätpositionen, klockan 9. Peka på registreringsikonen. Nu registreras det första mätvärdet. Peka på registreringsikonen. Nu registreras det andra mätvärdet. Rotera axlarna till den tredje positionen, klockan 12. Fixturlaser XA handbok 8:e utgåvan 6.26

46 Mätresultat Se metoden Express Mode. Utvärdering av resultat Se metoden Express Mode. Vertikal uppriktning Se metoden Express Mode. Peka på registreringsikonen. Nu registreras det tredje mätvärdet. Fixturlaser XA handbok 8:e utgåvan 6.27

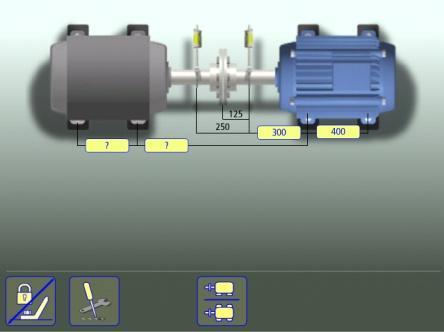

47 Uppriktning Gå direkt till horisontell uppriktning om maskinen har justerats i vertikal riktning på skärmen för vertikal uppriktning. Om maskinen inte har justerats i skärmen för vertikal uppriktning, så måste detta utföras innan du fortsätter med den horisontella uppriktningen. Rotera axlarna till läget klockan 12 för justeringar i vertikal riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen vertikalt tills värdena för både vinkelfel och parallell uppriktning ligger inom föreskrivna toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Fixturlaser XA handbok 8:e utgåvan 6.28

48 Rotera tillbaka axlarna till läget klockan 12 och kontrollera att maskinen ligger inom föreskrivna toleranser. Nu är uppriktningen slutförd. Bekräfta resultatet genom att göra om mätningen. Mät på nytt. Rotera axlarna till läget klockan 3 för justeringar i horisontell riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen horisontellt tills värdena för både vinkelfel och parallell uppriktning ligger inom föreskrivna toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Fixturlaser XA handbok 8:e utgåvan 6.29

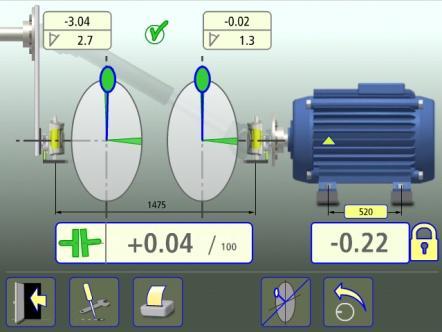

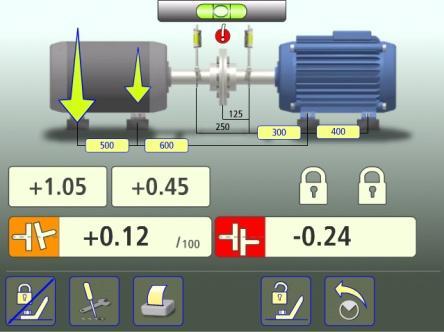

49 FOTLÅSNINGSFUNKTION I en del fall är den maskin som visas som den rörliga maskinen inte justerbar. Det kan också hända att någon av fötterna på den rörliga maskinen inte kan justeras tillräckligt. I sådana fall kan fotlåsningsfunktionen användas för att möjliggöra en korrekt uppriktning. Med den här funktionen kan du välja vilka fötter som ska låsas och vilka fötter som ska vara justerbara. Peka på ikonen Fotlås för att starta fotlåsningsfunktionen. Peka på ikonen för att ange mått. Ange måtten. De nödvändiga måtten är avståndet mellan den stationära maskinens första och andra fotpar och avståndet mellan den stationära maskinens första fotpar och den rörliga maskinens första fotpar. Fixturlaser XA handbok 8:e utgåvan 6.30

50 Välj vilka två fotpar som du vill låsa. Vid de två fotpar som inte är låsta visas värdena i realtid. Fixturlaser XA handbok 8:e utgåvan 6.31

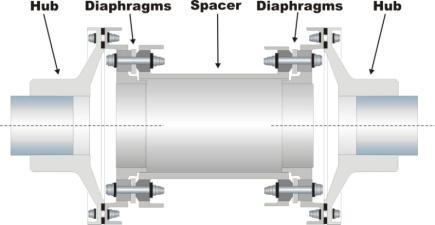

51 SPACER SHAFT Funktionen Spacer Shaft används när uppriktningen genomförs på maskiner med membrankoppling. Membrankopplingen är en typisk högprestandakoppling utan dödgång som används då underhållsfri drift önskas. Den är även lämplig för applikationer med höga varvtal eller höga temperaturer. Membrankopplingar är normalt försedda med en distansaxel mellan två flexibla element som gör det möjligt att kompensera för såväl axiell och radiell (förskjutning) feluppriktning som för vinkelfel. Varje flexibelt element består normalt av en uppsättning stålskivor (membran) med hög vridstyvhet. Ett enskilt flexibelt element kan kompensera för vinkelfel, men inte för en eventuell radiell feluppriktning. För att kompensera för alla typer av feluppriktningar är membrankopplingar försedda med två flexibla element och ett distansstycke mellan dem. När du använder funktionen Spacer Shaft visas feluppriktningen som en vinkel för varje flexibelt element. Vinklarna kan direkt jämföras med de värden för tillåten feluppriktning som kopplingstillverkaren normalt tillhandahåller. Fixturlaser XA handbok 8:e utgåvan 6.32

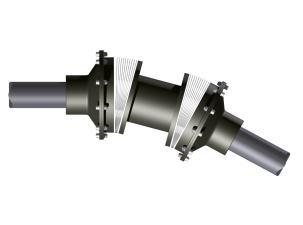

52 Beroende på uppriktningstillståndet kan det finnas vinkelskillnader mellan de två flexibla elementen. I bilderna nedan visas olika exempel på hur vinklarna i de flexibla elementen kan se ut. Aktivera Spacer Shaft i Inställningar. Fixturlaser XA handbok 8:e utgåvan 6.33

53 Ange mått Peka på ikonen för att ange mått. Mät upp och ange måtten. Avståndet mellan M-sensorn och det första fotparet och avståndet mellan första och andra fotparet kan anges nu eller vid en senare tidpunkt. (Dessa avstånd är nödvändiga för att bestämma fotvärdena.) Registrering av mätpunkt Se inställd mätmetod, Express Mode, Tripoint eller klockmetoden. Avståndet mellan sensorerna, distansaxelns längd och avståndet mellan distansaxelns ände och M- sensorn måste alltid anges. (Detta är de enda avstånd som krävs för att kontrollera att axlarna är uppriktade.) Fixturlaser XA handbok 8:e utgåvan 6.34

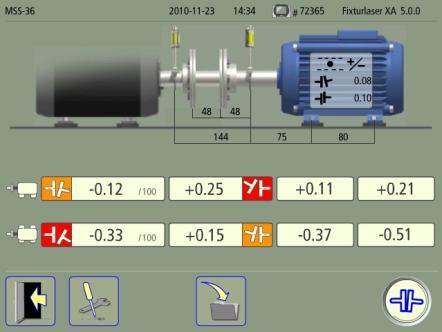

54 Mätresultat Inom toleransen (grön). Inom dubbla toleransen (gul och inverterad). Utanför dubbla toleransen (röd och inverterad). En symbol vid kopplingen visar status för uppriktningen. Inom toleransen. Skärmen med mätresultat visar kopplingsvärden och fotvärden i både vertikal och horisontell riktning. Symbolen till vänster eller höger om kopplingsvärdena indikerar vinkelfelets riktning och dess färg anger om värdena ligger inom toleransen. Inom dubbla toleransen. Utanför dubbla toleransen. Även själva maskinbilden indikerar hur axlarna står. Fixturlaser XA handbok 8:e utgåvan 6.35

55 Spara mätresultatet. Gå till uppriktning. Utvärdering av resultat Vinkelvärdena används för att bestämma uppriktningens kvalitet. Dessa värden jämförs med uppriktningstoleransen för att avgöra om en korrigering är nödvändig. Symbolerna som visas vid mätvärdena indikerar om resultatet ligger inom toleransen eller inte. Fotvärdena anger den rörliga maskinens position vid de fötter där korrigeringarna utförs. Fixturlaser XA handbok 8:e utgåvan 6.36

56 Uppriktning Rotera axlarna till läget klockan 12 eller klockan 6 för justeringar i vertikal riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen vertikalt tills båda vinkelvärdena ligger inom föreskrivna toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Rotera axlarna till läget klockan 3 eller klockan 9 för justeringar i horisontell riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen horisontellt tills båda vinkelvärdena ligger inom föreskrivna toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Fixturlaser XA handbok 8:e utgåvan 6.37

57 Rotera tillbaka axlarna till lägena klockan 12 och klockan 6 och kontrollera att maskinen fortfarande ligger inom föreskrivna toleranser. Nu är uppriktningen slutförd. Bekräfta resultatet genom att göra om mätningen. Mät på nytt. Fixturlaser XA handbok 8:e utgåvan 6.38

58 UTÖKAD UPPRIKTNING Den utökade uppriktningen gör det möjligt att rikta upp maskinen även när axlarna inte kan vridas till lägena klockan 12/6 eller klockan 3/9. Vertikala värden visas i lägena klockan 12/6 +/-45. Horisontella värden visas i lägena klockan 3/9 +/-45. Värdena är mer tillförlitliga inom +/-15 i lägena klockan 12/6/3/9. Diagonala röda ränder i värdefälten indikerar att Utökad uppriktning är aktiverad och att de visade värdena är ungefärliga. Fixturlaser XA handbok 8:e utgåvan 6.39

59 2-AXELUPPRIKTNING 2-axeluppriktningen tillåter användaren att utföra justeringar på den rörliga maskinen, både i vertikal och horisontell riktning, utan att vrida axlarna ytterligare. 2-axeluppriktningen används endast när axeln har begränsade eller inga möjligheter att kontrollera axlarnas position under rotation. Denna programvara kräver användningen av 2- axelmottagare (RM och RS) tillsammans med lasermoduler (TM och TS). OBS: Funktionen kan inte användas i följande fall: Okopplade axlar Om axlarna roterar under korrigering Om dödgång uppstår i kopplingen under korrigering. Skärmen för 2-axeluppriktning visar kopplingsvärden och fotvärden i både vertikal och horisontell riktning. Fixturlaser XA handbok 8:e utgåvan 6.40

60 OBS! När 2-axeluppriktningen används måste mätenheterna stå stilla under uppriktningen. Om de vrids mer än 3, kommer visningen automatiskt att ändras till 1- axeluppriktning. Så länge mätenheterna står stilla är det möjligt att växla mellan 1-axel- och 2- axelvisning Ändra till 1-axelvisning Ändra till 2-axelvisning Fixturlaser XA handbok 8:e utgåvan 6.41

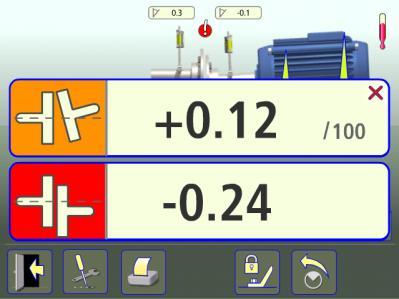

61 ANDRA FUNKTIONER Kopplingsspalt Resultatet kan presenteras som en kopplingsspalt. Aktivera Kopplingsspalt i Inställningar. Förstora värden På skärmen kan du förstora kopplingsresp. fotvärden genom att peka på dem. Ange kopplingsspalt i resultatskärmen. Dölj/visa mått. Dölj/visa mått. Manuellt byte av visning Manuellt byte av visning i klockmetoden. När du pekar på de förstorade värdena en gång till återgår de till normal storlek. Fixturlaser XA handbok 8:e utgåvan 6.42

62 Symbol för målvärde När målvärden används vid mätning indikeras detta med symbolen för målvärde i övre, högra hörnet på skärmen för mätning, resultat och uppriktning. Glappindikering Systemet har en funktion för detektering av dödgång och glapp i kopplingen för att uppnå optimal noggrannhet. Systemet visar en glappindikering om något av följande villkor är uppfyllt: M- och S-enheterna är skilda åt med mer än 3 grader. Den ömsesidiga vinkelpositionen ändras mer än 0,7 grader i förhållande till positionen för den första uppmätta mätpunkten. När dödgången eller glappet i kopplingen eliminerats för att förebygga något av ovannämnda förhållanden försvinner glappindikeringen automatiskt. Det går att övermanna indikeringen genom att stänga meddelandet: peka på X i övre högra hörnet. Glappindikeringsfunktionen avaktiveras då för resten av mätsessionen. Fixturlaser XA handbok 8:e utgåvan 6.43

63 Funktion hos lysdiod för M- och S- enhet På framsidan av M- och S-enheterna finns två lysdioder. Lysdiod för laserdrift (bredvid lasern): Konstant grön: Lasern i drift. Statuslysdiod (bredvid detektorn): Konstant grön: Konstant röd: Blinkar grönt: Blinkar rött: Enheten OK och driftklar. Enheten startar upp eller funktionsfel under uppstart. Enheten placerad vid positionerna klockan 9, 12 eller 3 (inom +/-3 ). Mätning pågår. Fixturlaser XA handbok 8:e utgåvan 6.44

64 AXELUPPRIKTNING VERTIKALA MASKINER INLEDNING Axeluppriktning: Bestämning och justering av den relativa positionen hos två maskiner som är anslutna till varandra, som t.ex. en motor och en pump, så att axlarnas rotationscentra står i linje med varandra när maskinerna är i drift vid normal arbetstemperatur. Korrigering i vertikal axeluppriktning innebär att maskinens fläns flyttas tills axlarna är uppriktade inom givna toleranser. En toleranstabell finns tillgänglig i systemet. Fixturlasersystemet har två mätenheter som placeras på vardera axeln med den fixtur som medföljer systemet. När axlarna roterats till olika mätpositioner beräknar systemet det relativa avståndet mellan de två axlarna i två plan. Avstånden mellan de två mätplanen, avståndet till kopplingen, antalet bultar och diametern på bultmönstret matas in i systemet. Visarenheten visar sedan det aktuella uppriktningsförhållandet tillsammans med fötternas position. Justeringarna på maskinen kan utföras enligt visade värden. En feluppriktning i vinkel korrigeras genom att shims läggs till under bultarna och en förskjutning korrigeras genom en förflyttning i sidled. Resultatet av uppriktningen kan sparas i minneshanteraren. Mätvärdena i minneshanteraren kan enkelt överföras till en dator för vidare dokumentation. Fixturlaser XA handbok 8:e utgåvan 7.1

65 MONTERING Sensorerna monteras enligt anvisningarna i kapitlet Axeluppriktning horisontella maskiner. Finns det begränsningar för montering av mätsystemet? Går det att rotera axlarna? Vilken storlek på shimsen behövs? FUNKTIONER FÖRE UPPRIKTNING För att uppnå bästa möjliga förhållanden för en axeluppriktning krävs ett antal kontroller innan uppriktningen påbörjas. I många fall är det nödvändigt att utföra dessa kontroller innan en uppriktning med hög precision kan uppnås. Ofta är det omöjligt att uppnå önskade uppriktningsresultat om du inte utför dessa kontroller före uppriktningen. Innan du går till uppriktningsplatsen ska du kontrollera följande: Vilka toleranser krävs? Finns det förskrivna målvärden för dynamiska rörelser? Innan du ställer in uppriktningssystemet på maskinen ska du kontrollera tillståndet hos maskinfundament, bultar och shims. Kontrollera även om det finns begränsningar för maskinens justeringar (t.ex. om det finns tillräckligt med utrymme för att förflytta maskinen). Efter de visuella kontrollerna kan en del åtgärder vara nödvändiga: Kontrollera att maskinen har rätt temperatur för uppriktning. Ta bort rostiga gamla shims (kontrollera att det går att ta bort shims). Kontrollera kopplingen och lossa kopplingsbultarna. Fixturlaser XA handbok 8:e utgåvan 7.2

66 Kontrollera maskinfötterna avseende mjukfot. Kontrollera mekaniska delar. Kontrollera kastet på kopplingen. Spänningar i rörledningar. Grovuppriktning. Kontrollera avståndet mellan kopplingshalvorna/axlarna. STARTA PROGRAMMET Starta programmet genom att peka på ikonen Vertikal axeluppriktning i Huvudmenyn. Gå till Inställningar för val av inställningar. Fixturlaser XA handbok 8:e utgåvan 7.3

67 INSTÄLLNINGAR Visad måttenhet och upplösning Öppnar fönstret för val av den måttenhet och upplösning som ska visas. Visad upplösning beror även på den anslutna mottagaren. Dessa inställningar är unika för denna applikation. För de flesta inställningar visas det aktuella valet i ikonen. Vilka funktioner som är tillgängliga beror på vilka applikationspaket och tillbehör du har valt. Samplingstid Öppnar fönstret för val av samplingstid. Där kan även ett repeterbarhetstest utföras. Se kapitlet Repeterbarhetstest. Fixturlaser XA handbok 8:e utgåvan 7.4

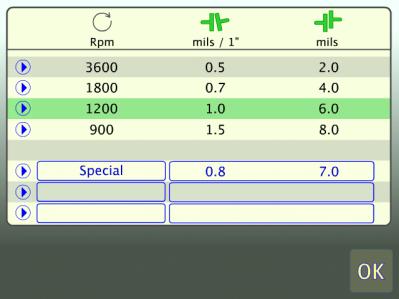

68 Toleranstabell Öppnar toleranstabellen. Se kapitlet Toleranstabell. Sensorvisning Startar Sensorvisning. Se kapitlet Sensorvisning. Inställbart skärmfilter Öppnar fönster för val av skärmfiltertid eller för avaktivering av det inställbara skärmfiltret (typ 1 eller 2). OBS: Det inställbara skärmfiltret ska vara avaktiverat under normal användning och endast aktiveras i miljöer med kraftiga vibrationer. Anteckningar Skärmlåsning Återuppta funktion Öppnar Anteckningar där anteckningar kan skrivas. Låser skärmen. Sparar systemdata så att funktionen kan återupptas efter avstängning. Fixturlaser XA handbok 8:e utgåvan 7.5

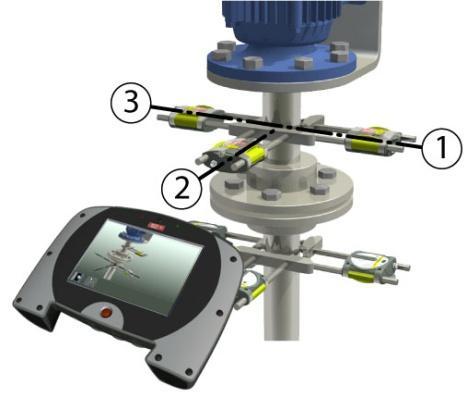

69 Globala inställningar Öppnar Globala inställningar. Se kapitlet Globala inställningar. Avsluta Avslutar Inställningar och återgår till applikationen. Fixturlaser XA handbok 8:e utgåvan 7.6

70 MÄTNING Mätmetod I programmet Vertikal axeluppriktning beräknas maskinpositionerna genom mätning av tre punkter på 180 graders avstånd. Ange mått På skärmen visas den rörliga maskinen. Trafikljusen växlar till grönt när lasern träffar detektorn. Peka på ikonen för att ange mått. Mät upp och ange måtten. Avståndet mellan sensorerna och avståndet mellan kopplingens mitt och M-sensorn måste alltid anges. (Detta är de enda avstånd som krävs för att kontrollera att axlarna är uppriktade.) Diametern på bultmönstret och antalet bultar kan anges nu eller vid ett senare tillfälle. (Detta är nödvändigt för att bestämma bultvärdena.) Upp till 256 bultar kan anges. Fixturlaser XA handbok 8:e utgåvan 7.7

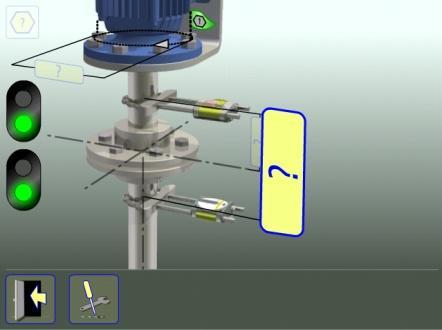

71 Registrering av mätpunkt Ställ dig vid den position som motsvarar den andra mätpositionen där det är enklast att vrida axlarna 180. Tips: Markera positionerna 1, 2 och 3 innan du börjar mäta. Ställ in sensorerna så att de får ungefär samma rotationsvinkel vid den första mätpositionen vid bult nummer 1 till höger. Peka på registreringsikonen. Nu registreras det första mätvärdet. Fixturlaser XA handbok 8:e utgåvan 7.8

72 Vrid axlarna 90 till den andra positionen (där du står). Vrid axlarna 90 till den tredje positionen åt vänster. Peka på registreringsikonen. Nu registreras det andra mätvärdet. Peka på registreringsikonen. Nu registreras det tredje mätvärdet. Fixturlaser XA handbok 8:e utgåvan 7.9

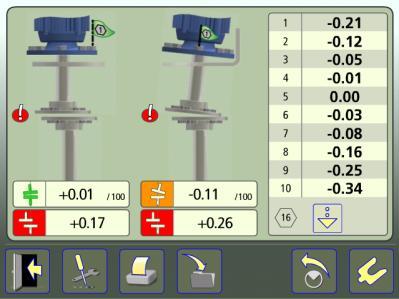

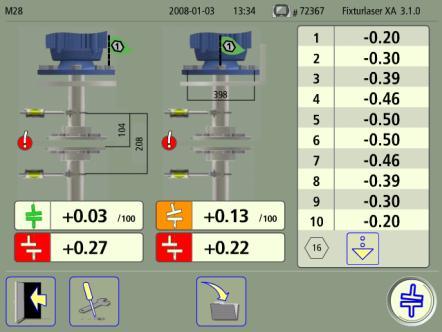

73 Mätresultat Inom toleransen (grön). Inom dubbla toleransen (gul och inverterad). Utanför dubbla toleransen (röd och inverterad). En symbol vid kopplingen visar status för uppriktningen. Inom toleransen. Inom dubbla toleransen. Utanför dubbla toleransen. Skärmen med mätresultat visar kopplingsvärdena i båda riktningar och fotvärden. Symbolen till vänster om kopplingen indikerar vinkelns och förskjutningens riktning och om värdena ligger inom toleransen. Även själva maskinbilden indikerar hur axlarna står. Fixturlaser XA handbok 8:e utgåvan 7.10

74 Rulla uppåt i bultlistan. Rulla nedåt i bultlistan. Spara mätresultatet. Gå till uppriktning. Utvärdering av resultat Vinkel- och förskjutningsvärdena används för att bestämma uppriktningens kvalitet. Dessa värden jämförs med uppriktningstoleranserna för att avgöra om en korrigering är nödvändig. Om lämpliga toleranser valts i toleranstabellen, indikerar ovannämnda symboler om vinkel- och förskjutningsvärdena ligger inom toleransen eller inte. Fotvärdena anger den rörliga maskinens position vid de fötter där korrigeringarna utförs. Fixturlaser XA handbok 8:e utgåvan 7.11

75 UPPRIKTNING Justera sedan den parallella förskjutningen i båda riktningar. Den parallella förskjutningen visas i realtid i första riktningen när sensorerna är placerade vid position 1 och i andra riktningen när de är placerade vid position 2. Kontrollera att både vinkelfelet och parallellfelet ligger inom föreskrivna toleranser när justeringarna är slutförda. Justera vinkelfelet genom att vid behov lägga till shims under bultarna. (Ett negativt bultvärde betyder att shims måste läggas till.) Vinkelfelet visas i realtid i första riktningen när sensorerna är placerade vid position 1 och i andra riktningen när de är placerade vid position 2. Nu är uppriktningen slutförd. Bekräfta resultatet genom att göra om mätningen. Mät på nytt. Fixturlaser XA handbok 8:e utgåvan 7.12

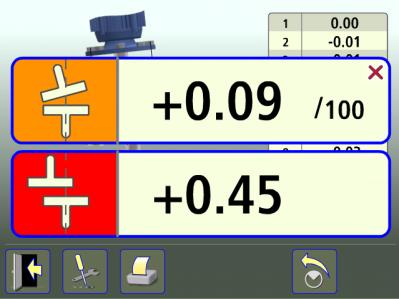

76 ANDRA FUNKTIONER Förstora värden På skärmen kan du förstora kopplingsresp. fotvärden genom att peka på dem. Dölj/visa mått. Dölj/visa mått. När du pekar på de förstorade värdena en gång till återgår de till normal storlek. Fixturlaser XA handbok 8:e utgåvan 7.13

77 Fixturlaser XA handbok 8:e utgåvan 7.14

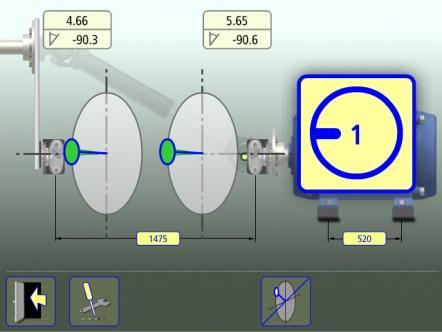

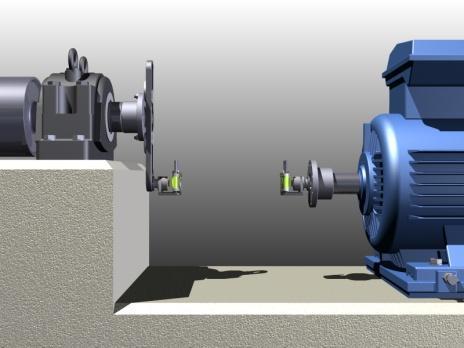

78 AXELUPPRIKTNING FÖRSKJUTNA MASKINER INLEDNING Det vanligaste arrangemanget för förskjutna maskiner är Z-konfigurationen, där drivaxelns och den drivna enhetens rotationscentrum ska vara parallella till varandra. Denna konfiguration kan förekomma vid både horisontellt och vertikalt monterade maskiner. Fixturen monteras på flänsen för den stationära maskinen och justeras i ett plan parallellt med flänsen. Den ställs in så att fixturens rotationsaxel står mitt emot den justerbara maskinen för att eliminera förskjutningen mellan den drivande och drivna enheten. Uppriktningsfelet mäts upp genom att montera sensorerna i Fixturlaser XAsystemet på fixturen. Fixturlaser XA handbok 8:e utgåvan 8.1

79 Uppriktning av förskjutna maskiner med Fixturlaser XA-systemet omfattar följande: Demontering av kardanaxel och rengöring av flänsar Montering av fixturer för att eliminera förskjutningen mellan rotationscentra. Grovuppriktning med de inbyggda lasrarna Precisionsuppriktning med Fixturlaser XA-systemet Fixturlaser XA handbok 8:e utgåvan 8.2

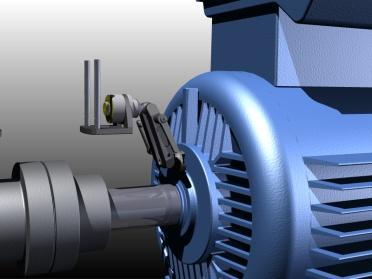

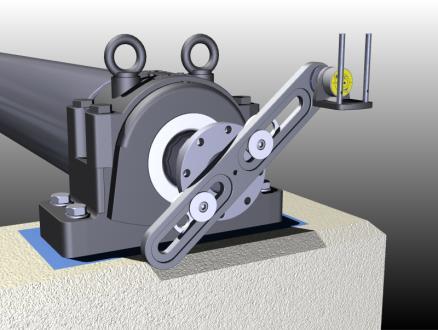

80 FÖRBEREDELSER De bearbetade delarna av fixturen gör det möjligt att ställa in de roterande axlarna parallellt med en tolerans som är bättre än 0,2 mm per meter. Men om flänsytan är deformerad, inte är helt plan eller har ett kast kan systemets noggrannhet försämras. Det är viktigt att flänsen är ren och att alla utstickande slagmärken avlägsnas innan fixturerna monteras på flänsen. Det är även viktigt att använda distanselement och brickor i fixtursystemet i enlighet med anvisningarna i monteringsavsnittet i denna handbok. Kontrollera flänsytorna och mät upp eventuellt kast på flänsen med en mätklocka. Fixera den stationära maskinens rotationsaxel innan fixturen monteras på flänsen. Utför följande innan fixturen monteras på flänsen: Demontera skyddskåporna och ta bort kardanaxeln. Ta bort alla utstickande märken (t.ex. grader vid bulthål) och rengör flänsytorna. Fixturlaser XA handbok 8:e utgåvan 8.3

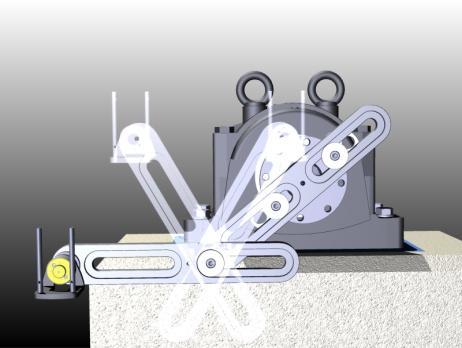

81 MONTERING hela förskjutningsområdet. Montering (stationär) Förskjutningsfixturen levereras med flera monteringsmetoder. Dess konstruktion gör att du, i de flesta fall, kan använda bultarna för infästning av kardanaxeln när du monterar armen till flänsen. Kom ihåg att placera distansbrickorna i stål mellan armen och flänsytan innan de dras åt. Detta eliminerar eventuella problem med utstickande delar på ytan. Armen kan fästas på valfritt ställe på ytan, men bör ha infästningspunkterna över en längre sträcka för att ge högre stabilitet. Förskjutningen mellan maskinen och det tillgängliga utrymmet avgör hur fixturen monteras. På bilderna nedan visas olika sätt att montera fixturen på den stationära maskinen. Att montera fixturen med två armar är mest flexibelt och täcker dessutom in Fixturlaser XA handbok 8:e utgåvan 8.4

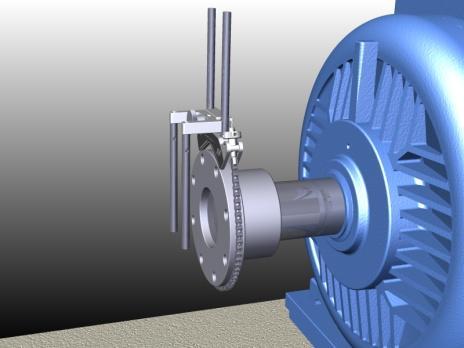

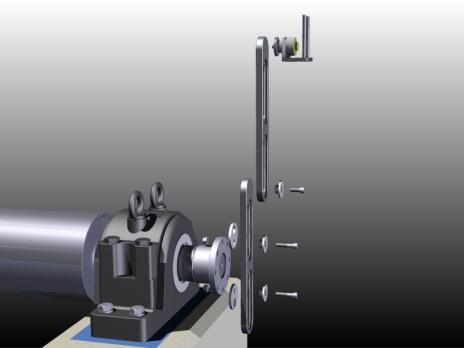

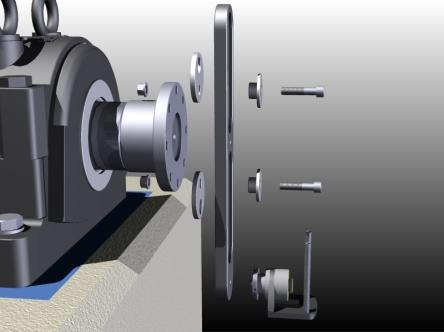

82 1. Rengör flänsen och montera den inre armen på flänsen. Kom ihåg att använda de härdade brickorna i stål som distansstycken mellan arm och fläns. Försök uppnå ett så stort avstånd som möjligt mellan de två bultarna. Använd bultarna från kardanaxeln (max. M12 insexskruv) tillsammans med styrbrickorna för att fixera armen på flänsen. Se till att armen får maximal kontaktyta med de härdade brickorna. Kontrollera att armen är ordentligt fastsatt på flänsen efter åtdragning av fästbultarna. den rörliga enheten. 3. Kom ihåg att dra åt skruven som förbinder de två armarna innan fixturen lämnas utan stöd. 2. Montera den andra armen på den första med vridfästet. Använd M10-bulten och styrbrickan. Om armen dras åt något, går det att justera dess position så att den står framför Fixturlaser XA handbok 8:e utgåvan 8.5

83 Monteringsalternativ (stationär) Vid applikationer där flänsen kan roteras och där åtkomligheten är begränsad, eller där du inte kan använda två armar, går det att montera fixturen med endast en arm på flänsen. Montera armen på flänsen och rotera flänsen till en position där vridfästets fiktiva axel kan träffa den rörliga maskinens mitt. Fixera den stationära enheten i denna position så att flänsen inte kan röra sig. Utför den slutliga justeringen av armen tills vridfästets fiktiva axel träffar den rörliga maskinens mitt. Dra åt armens fästskruvar. Fixturlaser XA handbok 8:e utgåvan 8.6

84 Vid applikationer med liten förskjutning mellan maskinerna måste vridfästet ibland monteras nära centrum och mellan fästskruvarna på armen. I dessa fall måste vridfästet demonteras och placeras på armens mittgänga. Fixturlaser XA handbok 8:e utgåvan 8.7

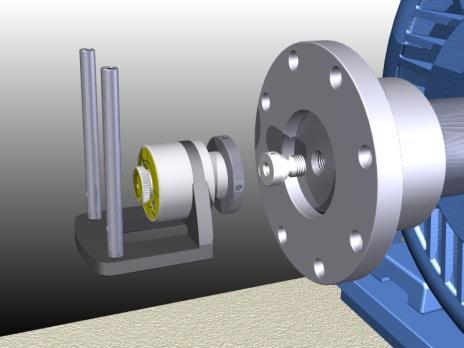

85 Montering (rörlig) För montering av vridfästet på en rörlig maskin innehåller fixtursatsen en uppsättning adaptrar som passar till axlar med gängat hål i axeländen. Dessa kan användas för att fästa vridfästet på axeln för den justerbara maskinen. Adaptrarna används endast för att montera vridfästena på axlar som kan roteras. När mätningen utförs är det viktigt att maskinaxeln roteras, inte själva vridfästet. Fixturlaser XA handbok 8:e utgåvan 8.8

86 Monteringsalternativ (rörlig) Om det inte finns någon gänga på den rörliga maskinens axelände, kan M- sensorn monteras med kedjefixturen, förlängningsfästet (tillval) och de längre stängerna från Fixturlaser XA-systemet. Kedjefixturen monteras på flänsen. Förlängningsfästet monteras på kedjefixturen så att stängerna placeras framför flänsen. Om det inte går att rotera axeln, kan en extra arm monteras framför flänsen. Hålet i armens centrum ska placeras nära axelns centrum. Försök hålla ett så stort avstånd som möjligt mellan fästpunkterna. Fixturlaser XA handbok 8:e utgåvan 8.9

87 GROVUPPRIKTNING Syftet med grovuppriktningen är att åstadkomma en ungefärlig uppriktning mellan maskinerna med de inbyggda lasrarna. De inbyggda lasrarna i varje vridfäste är förinställda så att laserstrålen representerar rotationsaxeln för den enhet som den är monterat på. 1. Slå på den inbyggda lasern i vridfästet på den stationära sidan genom att vrida laserenheten medurs tills den når botten. Lasrarna kan störa varandra och därför rekommenderar vi att peklasrarna kopplas in en åt gången. 2. Vrid på vridfästet på den stationära sidan och kontrollera att laserstrålen träffar samma punkt (inom 2 mm). Om inte, justera den inbyggda lasern enligt steg Fixturlaser XA handbok 8:e utgåvan 8.10

88 3. Lossa fästskruven och justera armens position tills laserstrålen träffar målets mitt för den rörliga maskinen. Dra åt och kontrollera att laserstrålen fortfarande träffar målets mitt. 5. Slå på lasern i vridfästet för den rörliga maskinen. 6. Vrid på vridfästet tills det står vertikalt. 4. Stäng av lasern i vridfästet på den stationära sidan. Fixturlaser XA handbok 8:e utgåvan 8.11

89 7. Rikta lasern mot ett mål (t.ex. en bit papper eller kartong). Gör en markering där laserstrålen träffar. 8. Vrid axeln 180. OBS: på den rörliga sidan ska axeln roteras, inte enbart vridfästet. När du använder den här proceduren för den stationära sidan ska endast vridfästet vridas 180. Fixturlaser XA handbok 8:e utgåvan 8.12

90 9. Laserpunkten har nu rört sig på ytan i ett halvcirkelmönster. Gör en andra markering där laserstrålen träffar målet. 10. Gör en tredje markering på målet vid halva avståndet mellan första och andra markeringen. 11. Justera laserstrålens position tills den träffar den tredje markeringen på målet. Använd de två justerskruvarna framtill på vridfästet. Var noga med att inte rotera vridfästet då lasern justeras. Fixturlaser XA handbok 8:e utgåvan 8.13

91 12. Upprepa inställningsprocessen tills cirkeln utgör en enda punkt på ytan då axeln roterar. 13. Gör en grovjustering av den rörliga maskinen. Lossa skruvarna och justera den rörliga maskinen tills båda lasrarna befinner sig i mitten av de motstående målen. 14. Justera vid behov om armens position så att båda lasrarna befinner sig i målens mitt. Fixturlaser XA handbok 8:e utgåvan 8.14

92 STARTA PROGRAMMET Starta programmet genom att peka på ikonen Axeluppriktning förskjutna maskiner i huvudmenyn. Gå till Inställningar för att välja mätmetod och andra inställningar. Fixturlaser XA handbok 8:e utgåvan 8.15

93 INSTÄLLNINGAR Visad måttenhet och upplösning Öppnar fönstret för val av den måttenhet och upplösning som ska visas. Visad upplösning beror även på den anslutna mottagaren. Dessa inställningar är unika för denna applikation. För de flesta inställningar visas det aktuella valet i ikonen. Vilka funktioner som är tillgängliga beror på vilka applikationspaket och tillbehör du har valt. Samplingstid Öppnar fönstret för val av samplingstid. Där kan även ett repeterbarhetstest utföras. Se kapitlet Repeterbarhetstest. Fixturlaser XA handbok 8:e utgåvan 8.16

94 Toleranstabell Öppnar toleranstabellen. Se kapitlet Toleranstabell. Sensorvisning Startar Sensorvisning. Se kapitlet Sensorvisning. Inställbart skärmfilter Öppnar fönster för val av skärmfiltertid eller för avaktivering av det inställbara skärmfiltret (typ 1 eller 2). OBS: Det inställbara skärmfiltret ska vara avaktiverat under normal användning och endast aktiveras i miljöer med kraftiga vibrationer. Softcheck Anteckningar Skärmlåsning Startar Softcheck. Se kapitlet Softcheck. Öppnar Anteckningar där anteckningar kan skrivas. Låser skärmen. Fixturlaser XA handbok 8:e utgåvan 8.17

95 Återuppta funktion Globala inställningar Sparar systemdata så att funktionen kan återupptas efter avstängning. Öppnar Globala inställningar. Se kapitlet Globala inställningar. MÄTNING Mätmetod För att få fram resultatet används klockmetoden. I klockmetoden beräknas maskinpositionerna genom att ta mätningar i tre punkter, under 180 graders rotation. Avsluta Avslutar Inställningar och återgår till applikationen. Fixturlaser XA handbok 8:e utgåvan 8.18

96 Ange mått Du måste ange avståndet mellan sensorerna. (Detta är det enda avstånd som krävs för att kontrollera att axlarna är uppriktade.) På skärmen visas den rörliga maskinen. Trafikljusen växlar till grönt när lasern träffar detektorn. Peka på ikonen för att ange mått. Mät upp och ange måtten. Avståndet mellan första och andra fotparet kan anges nu eller senare. (Detta avstånd är nödvändigt för att bestämma fotvärdena.) Fixturlaser XA handbok 8:e utgåvan 8.19

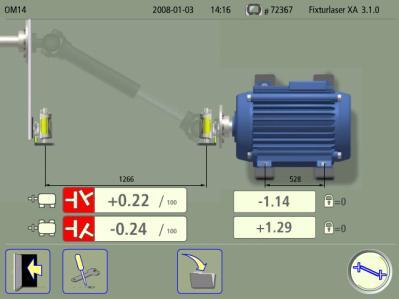

97 Registrering av mätpunkt Rotera sensorerna till nästa position, klockan 3. Det gröna fältet i hjälpfunktionen anger var sensorn ska placeras. Ställ in sensorerna på ungefär samma rotationsvinkel vid den första mätpositionen, klockan 9. För bästa möjliga resultat bör de två sensorernas rotationsvinklar ligga inom 0,5. Peka på registreringsikonen. Nu registreras det första mätvärdet. Peka på registreringsikonen. Nu registreras det andra mätvärdet. Rotera sensorerna till den tredje positionen, klockan 12. Fixturlaser XA handbok 8:e utgåvan 8.20

98 Peka på registreringsikonen. Nu registreras det tredje mätvärdet. Fixturlaser XA handbok 8:e utgåvan 8.21

99 Mätresultat Inom toleransen (grön). Inom dubbla toleransen (gul och inverterad). Utanför dubbla toleransen (röd och inverterad). En symbol vid kopplingen visar status för uppriktningen. Inom toleransen. Inom dubbla toleransen. Skärmen med mätresultat visar kopplingsvärde och fotvärden både vertikalt och horisontellt. Symbolen till vänster om kopplingsvärdena indikerar vinkelfelets riktning och dess färg anger om värdena ligger inom toleransen. Utanför dubbla toleransen. Även själva maskinbilden indikerar hur axlarna står. Fixturlaser XA handbok 8:e utgåvan 8.22

100 Spara mätresultatet. Gå till uppriktning. Utvärdering av resultat Vinkelvärdet används för att bestämma uppriktningens kvalitet. Detta värde jämförs med toleranserna för uppriktningen och avgör om en korrigering är nödvändig eller ej. Symbolerna som visas vid mätvärdet indikerar om resultatet ligger inom toleransen eller inte. Fotvärdena anger den rörliga maskinens position vid de fötter där korrigeringarna utförs. Fixturlaser XA handbok 8:e utgåvan 8.23

101 UPPRIKTNING Rotera axlarna till läget klockan 12 för justeringar i vertikal riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen vertikalt tills värdet för vinkelfelet ligger inom valda toleranser. Pilen vid fötterna visar i vilken riktning maskinen ska förflyttas. Fixturlaser XA handbok 8:e utgåvan 8.24

102 Rotera axlarna till läget klockan 3 för justeringar i horisontell riktning. Vinkelhjälpen hjälper dig att hitta rätt position. Justera maskinen horisontellt tills värdet för vinkelfelet ligger inom valda toleranser. Pilarna vid fötterna visar i vilken riktning maskinen ska förflyttas. Rotera tillbaka axlarna till läget klockan 12 och kontrollera att maskinen ligger inom föreskrivna toleranser. Nu är uppriktningen slutförd. Bekräfta resultatet genom att göra om mätningen. Mät på nytt. Fixturlaser XA handbok 8:e utgåvan 8.25

103 ANDRA FUNKTIONER Förstora värden På skärmen kan du förstora kopplingsresp. fotvärden genom att peka på dem. Vinkelfelet kan presenteras med ett alternativt avstånd. Peka på avståndet för att ändra det. När du pekar på de förstorade värdena en gång till återgår de till normal storlek. Dölj/visa mått. Dölj/visa mått. Ändra referens Du kan ändra referensen genom att peka på låset. Peka på låset för att ändra referensen. Presentation av resultat Fixturlaser XA handbok 8:e utgåvan 8.26

104 PEKLASRAR Individuellt anpassade Peklasrarna är individuellt anpassade till sina höljen och får inte bytas sinsemellan. Byte av batterier När laserpunkten långsamt börjar försvinna är det dags att byta batterier. Demontera peklasern från vridfästet och öppna locket på laserenhetens ände. Varje enhet drivs av två SR44-batterier. Batteriernas pluspol ska peka mot locket (det går även att använda LR44, men dessa batterier har endast ungefär hälften så mycket kapacitet som SR44). Fixturlaser XA handbok 8:e utgåvan 8.27

105 Fixturlaser XA handbok 8:e utgåvan 8.28

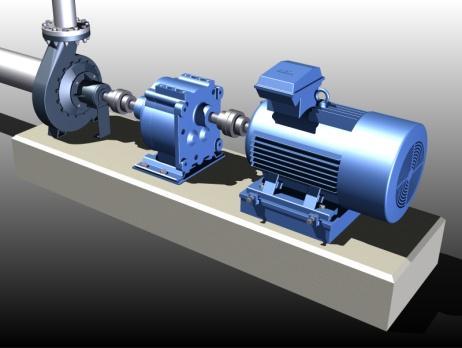

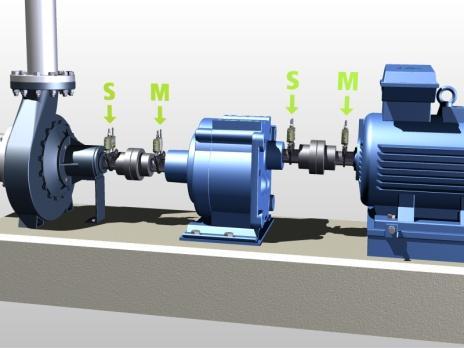

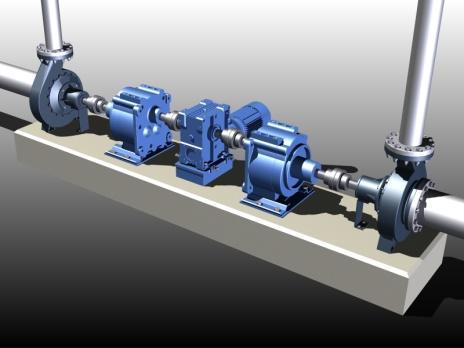

106 AXELUPPRIKTNING MASKINTÅG INLEDNING Ett maskintåg består av mer än två roterande maskiner som är anslutna till varandra. En typisk maskintågsapplikation består av en motor som driver maskinerna via en växel. När ett maskintåg riktas upp kommer justeringar på en av maskinerna direkt att påverka de andra maskinernas uppriktning. Innan några justeringar utförs i ett maskintåg är det viktigt att känna till positionen för varje enskild maskin i tåget. När positionerna är kända är det enkelt att skapa en översikt över maskintåget och därmed se vilka justeringar som krävs för att rikta upp alla maskiner. Storleken på den nödvändiga justeringen beror på vilken maskin i tåget som ska vara den stationära maskinen. I många fall begränsas storleken på justeringen även av förankringen till underlaget eller av bultförbanden och sådana faktorer påverkar valet av den stationära maskinen. Maskintåg med tre maskiner. Fixturlaser XA handbok 8:e utgåvan 9.1

107 Funktionerna i programmet gör det möjligt att rikta upp maskinerna till målpositioner (målvärden) och att beräkna den minsta justering som krävs för att rikta upp hela maskintåget. När den stationära maskinen valts sker uppriktningen av övriga enheter med programmet för horisontella maskiner. Se även avsnittet Axeluppriktning horisontella maskiner. Maskintåg med fem maskiner. Programmet för maskintåg i Fixturlaser XA har speciella funktioner som snabbt ger en översikt över alla maskiner. Detta gör det enkelt att avgöra vilken maskin som ska vara stationär så att justeringsarbetet kan optimeras. Fixturlaser XA handbok 8:e utgåvan 9.2

108 MONTERING Sensorerna monteras enligt anvisningarna i kapitlet Axeluppriktning horisontella maskiner. För att minimera risken för misstag, försök att alltid stå på samma sida av maskintåget när du monterar sensorerna. Det är viktigt att sensorerna för den stationära och den rörliga maskinen placeras på samma sida av varje koppling. Fixturlaser XA handbok 8:e utgåvan 9.3

109 FUNKTIONER OCH ÅTGÄRDER FÖRE UPPRIKTNING För att snabba på mätningarna på plats rekommenderar vi att maskinens konfiguration (avstånd, maskin-id och målvärden) förinställs och att konfigurationen sparas i minnet. Väl på plats hämtar du helt enkelt konfigurationen från minneshanteraren och fortsätter sedan med mätningarna för varje koppling. Kontrollera om det finns några begränsningar avseende maskinernas rörlighet på grund av monterade rörledningar, elkablar, hydraulik eller liknande utrustning. Innan maskintåg riktas upp är det viktigt att utföra vissa åtgärder på plats utöver dem som beskrivs i kapitlet Axeluppriktning horisontella maskiner. Kontrollera hur stor justering som kan göras för varje maskin. Kontrollera om det finns några begränsningar avseende bultförband eller förankring till underlaget. Fixturlaser XA handbok 8:e utgåvan 9.4

110 STARTA PROGRAMMET Starta programmet genom att peka på ikonen Axeluppriktning maskintåg i Huvudmenyn. På skärmen visas maskintåg med tre, fyra eller fem enheter. Peka på ikonen för det maskintåg som motsvarar din applikation. Gå till Inställningar för att välja mätmetod och andra inställningar. Fixturlaser XA handbok 8:e utgåvan 9.5

111 INSTÄLLNINGAR Visad måttenhet och upplösning Öppnar fönstret för val av den måttenhet och upplösning som ska visas. Visad upplösning beror även på den anslutna mottagaren. Dessa inställningar är unika för denna applikation. För de flesta inställningar visas det aktuella valet i ikonen. Vilka funktioner som är tillgängliga beror på vilka applikationspaket och tillbehör du har valt. Samplingstid Öppnar fönstret för val av samplingstid. Där kan även ett repeterbarhetstest utföras. Se kapitlet Repeterbarhetstest. Fixturlaser XA handbok 8:e utgåvan 9.6

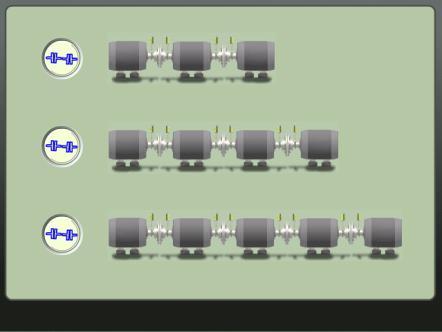

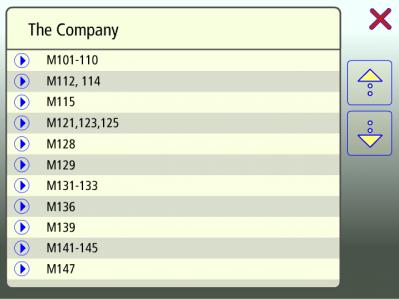

112 Toleranstabell Sensorvisning Anteckningar Skärmlåsning Öppnar toleranstabellen. Se kapitlet Toleranstabell. Startar Sensorvisning. Se kapitlet Sensorvisning. Öppnar Anteckningar där anteckningar kan skrivas. Låser skärmen. Återuppta funktion Globala inställningar Avsluta Sparar systemdata så att funktionen kan återupptas efter avstängning. Öppnar Globala inställningar. Se kapitlet Globala inställningar. Avslutar Inställningar och återgår till applikationen. Fixturlaser XA handbok 8:e utgåvan 9.7

113 Inställningar och funktioner för axeluppriktning av maskintåg Mätmetod Öppnar fönstret för val av mätmetod. Express Mode, Tripoint eller klockmetoden. Inställbart skärmfilter Se inställningarna i avsnittet Axeluppriktning horisontella maskiner. Programmet för maskintåg har en separat inställningsmeny för axeluppriktning. Mätmetod och Softcheck kan endast nås därifrån. Softcheck Startar Softcheck. Se kapitlet Softcheck. Fixturlaser XA handbok 8:e utgåvan 9.8

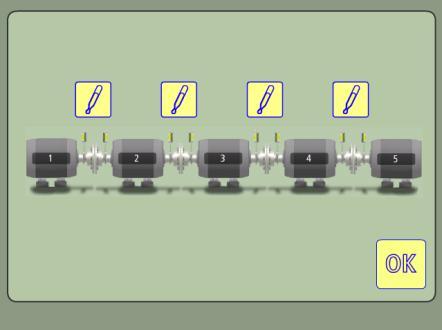

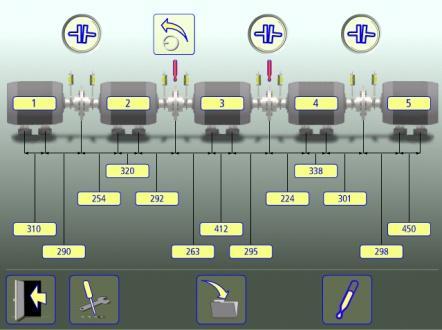

114 KONFIGURATION Ange maskin-id Maskin-ID för enheterna är förinställd på 1, 2, 3 osv. men kan ändras till andra värden. Peka på ikonen om du vill ändra maskin-id. Ange mått Peka på ikonen för att ange mått. Mät upp och ange måtten. Alla mått måste vara angivna innan mätningen kan påbörjas. Tre avstånd ska anges för varje enhet (utom för enheterna vid ändarna). Avståndet mellan kopplingens mitt och första fotparet. Avståndet mellan första och andra fotparet. Avståndet mellan andra fotparet och kopplingens mitt. Fixturlaser XA handbok 8:e utgåvan 9.9

115 När alla mått angivits visas ikonerna för axeluppriktning vid kopplingarna och en ikon för inmatning av målvärden. Ange målvärden Vid behov kan målvärden anges. Se avsnittet Målvärden senare i detta kapitel. Peka på ikonen Målvärde för att ange målvärden. Spara konfigurationen Konfigurationen för maskinen (avstånd, maskin-id och målvärden) kan sparas separat och hämtas senare. Peka på ikonen Spara för att spara konfigurationen. Fixturlaser XA handbok 8:e utgåvan 9.10

116 MÄTNING Mätmetod I programmet för maskintåg genomförs först en axeluppriktningsmätning för varje koppling. Resultaten från alla kopplingar summeras sedan till ett totalt resultat för tåget. Mätning vid kopplingarna En del av programmet för horisontell axeluppriktning används för mätningarna vid varje koppling. Se avsnittet Axeluppriktning för maskintåg senare i detta kapitel. Peka på ikonen Horisontell axeluppriktning för att starta mätning vid en koppling. Fixturlaser XA handbok 8:e utgåvan 9.11

117 MÅLVÄRDEN Målvärdena kan anges som fotvärden eller som vinkel- och förskjutningsvärden, men resultatet för maskintåget presenteras alltid som vinkel- och förskjutningsvärden. Se även kapitlet Målvärden. När målvärden angivits vid en koppling indikeras detta med symbolen Målvärde vid den kopplingen. Peka på ikonen Målvärde vid den koppling där målvärdena ska anges. Fixturlaser XA handbok 8:e utgåvan 9.12

118 AXELUPPRIKTNING FÖR MASKINTÅG Se även avsnittet Axeluppriktning horisontella maskiner. Alla mätmetoder som kan användas för axeluppriktning av horisontella maskiner kan även användas här. Avståndet mellan sensorerna och avståndet mellan kopplingens mitt och M-sensorn måste alltid anges för varje koppling. (Avståndet mellan M-sensorn och det första fotparet och avståndet mellan första och andra fotparet behöver inte anges här.) På resultatskärmen för kopplingen visas endast kopplingsvärden. Fixturlaser XA handbok 8:e utgåvan 9.13

119 När en koppling har mätts byts ikonen för axeluppriktning vid den kopplingen mot en ikon för ny mätning. MÄTRESULTAT När alla kopplingar har mätts öppnas resultatskärmen för maskintåget. Resultatskärm med kopplingsvärden. Skärmen med mätresultat visar kopplingsvärden och fotvärden i både vertikal och horisontell riktning. En av enheterna ställs automatiskt in som referens enligt funktionen för minimala rörelser. Du kan ändra referensen genom att peka på låset. Fixturlaser XA handbok 8:e utgåvan 9.14

120 Symbolen till vänster om kopplingen indikerar vinkelns och förskjutningens riktning och om värdena ligger inom toleransen. Inom toleransen (grön). Inom dubbla toleransen (gul och inverterad). Utanför dubbla toleransen (röd och inverterad). En symbol vid varje koppling visar status för uppriktningen. Inom toleransen. Inom dubbla toleransen. Spara mätresultatet. Växla mellan att visa kopplingsvärden och fotvärden. Mät på nytt eller ändra konfigurationen. (Med den här ikonen återgår du till konfigurationsskärmen.) Minimala rörelser (väljer en referens som baseras på funktionen för minimala rörelser). Välj en annan referens. Utanför dubbla toleransen. Även själva maskinbilden indikerar hur axlarna står. Fixturlaser XA handbok 8:e utgåvan 9.15

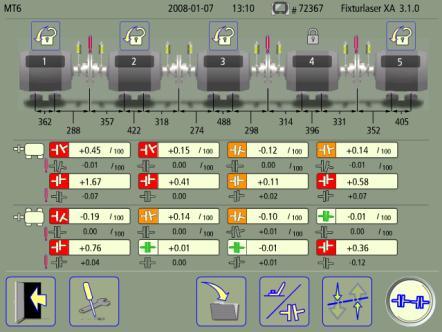

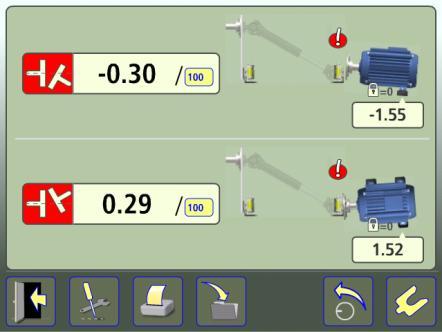

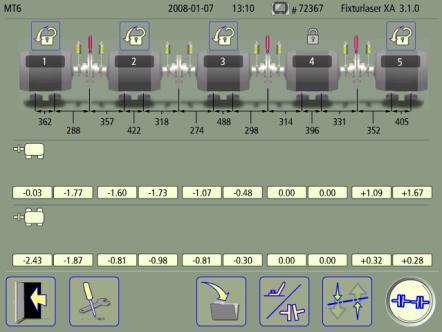

121 Resultatskärm med fotvärden. UTVÄRDERING AV RESULTAT Vinkel- och förskjutningsvärdena används för att bestämma uppriktningens kvalitet. Dessa värden jämförs med uppriktningstoleranserna för att avgöra om en korrigering är nödvändig. Om lämpliga toleranser valts i toleranstabellen, indikerar ovannämnda symboler om vinkel- och förskjutningsvärdena ligger inom toleransen eller inte. Fotvärdena anger den rörliga maskinens position vid de fötter där korrigeringarna utförs. Fixturlaser XA handbok 8:e utgåvan 9.16

122 MÄT PÅ NYTT ELLER ÄNDRA KONFIGURATIONEN Om du pekar på ikonen för ny mätning på resultatskärmen återgår du till konfigurationsskärmen där du kan mäta på nytt eller ändra konfigurationen. Mät koppling på nytt. Peka på ikonen för att ändra maskin-id. Peka på ikonen för att ändra mått. Ändra målvärden. Bekräfta ändringarna och återgå till resultatskärmen. Fixturlaser XA handbok 8:e utgåvan 9.17

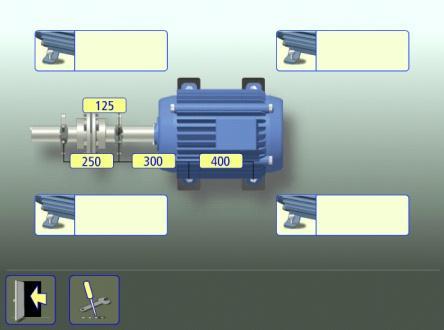

123 UPPRIKTNING När du bestämt vilken maskin som ska användas som referens kan programmet för horisontell axeluppriktning användas för att rikta upp maskinerna. Se även avsnittet Axeluppriktning horisontella maskiner. ANDRA FUNKTIONER Minimala rörelser Funktionen Minimala rörelser väljer den referensmaskin som kräver den minsta justeringen. I beräkningarna för denna funktion ligger prioriteten på minimala horisontella justeringar och så få borttagna shims som möjligt. När du pekar på ikonen Minimala rörelser väljs en referens på basis av funktionen Minimala rörelser. Fixturlaser XA handbok 8:e utgåvan 9.18

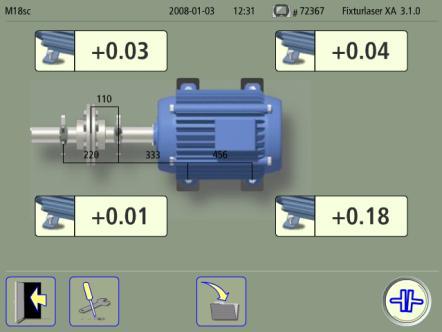

124 SOFTCHECK INLEDNING Ett tillstånd med mjukfot måste korrigeras innan en uppriktning kan påbörjas. I annat fall blir mätresultatet otillförlitligt. Det är mer eller mindre omöjligt att fastställa om det finns ett tillstånd med mjukfot utan hjälp av mätinstrument. Det inbyggda Softcheck-programmet i Fixturlaser uppriktningssystem kontrollerar alla fötter och visar resultatet i mm eller tusendels tum. Softcheck-programmet öppnas från Huvudmenyn eller från Inställningar i applikationsprogrammet. STARTA PROGRAMMET Starta Softcheck genom att peka på tillhörande ikon i Huvudmenyn eller Inställningar. Gå till Inställningar för val av inställningar. Placera TD-enheterna i läget klockan 12. Fixturlaser XA handbok 8:e utgåvan 10.1

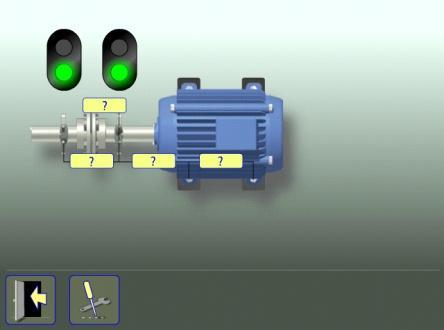

125 Ange måtten. Du måste alltid ange avståndet mellan sensorenheterna, avståndet mellan M-enheten och det första fotparet samt avståndet mellan det främre och bakre fotparet innan du kontrollerar mjukfot. Kontrollera att alla bultar är ordentligt åtdragna. REGISTRERING AV MÄTVÄRDE Välj önskad bult genom att peka på dess ikon. Fixturlaser XA handbok 8:e utgåvan 10.2

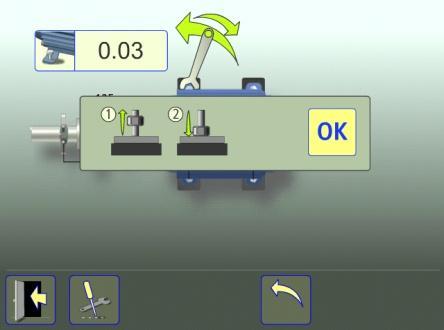

126 Lossa bulten helt och dra sedan åt den ordentligt. Använd helst en momentnyckel för att få rätt åtdragningsmoment. Registrera mätvärdet genom att peka på OK-ikonen. Fortsätt med resten av bultarna. Du kan när som helst göra om en mätning genom att peka på ikonen för den önskade bulten på nytt. Fixturlaser XA handbok 8:e utgåvan 10.3

127 DOKUMENTERA RESULTATET Peka på ikonen Spara för att spara mätresultatet. AXELUPPRIKTNING Gå till Axeluppriktning genom att peka på dess ikon. Gör nödvändiga korrigeringar och kontrollera sedan alla fötter igen (värdena visar ungefärligt värde på det antal shims som behövs för att eliminera mjukfoten). Fixturlaser XA handbok 8:e utgåvan 10.4

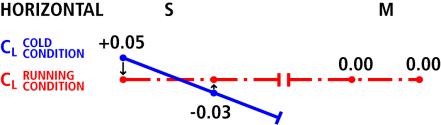

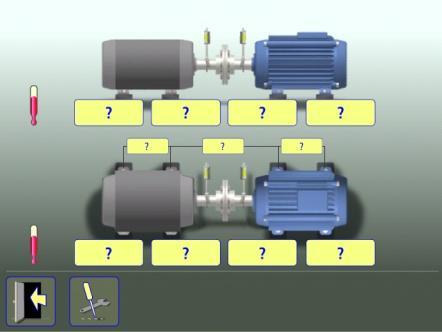

128 MÅLVÄRDEN INLEDNING De flesta maskiner utvecklar värme under drift. I bästa fall påverkas den drivande och den drivna maskinen lika mycket så att det inte krävs några kompensationsvärden. Men i många applikationer är den drivna maskinen varmare (t.ex. en pump för varm vätska) eller kallare än den drivande maskinen. Maskintillverkare använder olika definitioner för den termiska tillväxten i maskinerna, men i de flesta fall är den en faktor för avsiktlig feluppriktning som tar sig uttryck i parallell förskjutning och vinkelfel. I Fixturlaser XA-systemet kan du förinställa målvärden innan du påbörjar uppriktningen. De typer av målvärden som accepteras är fotvärden samt vinkel- och parallellfel. De angivna värdena är målvärden. Med målvärden menas att detta är de värden som maskinen ska befinna sig i när den inte är i drift (kallt tillstånd) för att rätt uppriktning ska uppnås när maskinen är i drift (varmt tillstånd). Fixturlaser XA handbok 8:e utgåvan 11.1

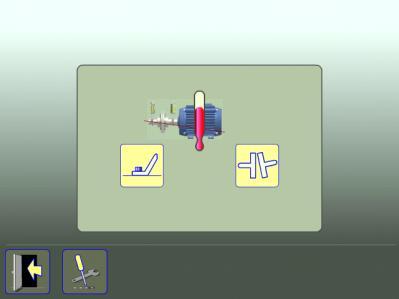

129 STARTA PROGRAMMET Starta programmet Målvärden genom att peka på tillhörande ikon i Huvudmenyn eller Inställningar. Gå till Inställningar för val av inställningar. Välj ett av de två tillgängliga sätten att visa förskjutningsvärden: fotvärden eller vinkel- och förskjutningsvärden. Fixturlaser XA handbok 8:e utgåvan 11.2

130 FOTVÄRDEN Peka på rutorna för fotvärden. Skriv målvärden för fötterna i mm eller tusendels tum (beroende på vilken måttenhet som är förinställd). Ange även de nödvändiga avstånden. I detta exempel krymper den stationära maskinen vertikalt med 0,12 mm på bakre fötterna och 0,09 mm på främre fötterna medan den rörliga maskinen växer 0,04 mm i drifttillstånd. Horisontellt rör sig de bakre fötterna 0,05 mm mot dig och de främre fötterna rör sig 0,03 mm från dig medan den rörliga maskinen inte ändrar sin position i drifttillstånd. Fixturlaser XA handbok 8:e utgåvan 11.3

131 När du har matat in dessa fotvärden beräknar systemet i vilken position den rörliga maskinen ska placeras (målpositionen) i kallt tillstånd för att en perfekt uppriktning ska uppnås i drifttillstånd. Fixturlaser XA handbok 8:e utgåvan 11.4

132 VINKEL- OCH PARALLELLFEL Peka på värderutorna och ange målvärden för vinklar i mm/100 mm och målvärden för parallellfel i mm (eller tusendels tum/tum och tusendels tum, beroende på vilken måttenhet som är förinställd). Kopplingsspalt kan anges om denna funktion aktiverats i Inställningar. I exemplet ovan ska den rörliga maskinen justeras vertikalt till en position med ett vinkelfel på +0,05 mm/100 mm och ett parallellfel på -0,06 mm. Horisontellt ska den rörliga maskinen justeras till en position med ett vinkelfel på +0,02 mm/100 mm och ett parallellfel på +0,03 mm i kallt tillstånd för att en perfekt uppriktning ska uppnås i drifttillstånd. Fixturlaser XA handbok 8:e utgåvan 11.5

133 DOKUMENTATION AV MÅLVÄRDEN Peka på ikonen Spara för att spara målvärdena. AXELUPPRIKTNING Gå till Axeluppriktning genom att peka på dess ikon. Fixturlaser XA handbok 8:e utgåvan 11.6

134 OL2R (OFF LINE TO RUNNING) INLEDNING Om du har oförklarliga vibrationer i din pumpmotorinstallation trots att du genomfört axeluppriktning kan den här applikationen hjälpa till att lösa gåtan (och eliminera vibrationerna). Vid OL2R-mätningar används en speciell fixtur som medger mätning då maskinen är i drift. Det innebär att systemet tar hänsyn till såväl termisk inverkan och belastningar på pumpen som till rörelser i fundamenten och spänningar i rörledningar. Fixturlaser XA handbok 8:e utgåvan 12.1

135 För att bestämma de dynamiska rörelserna monteras OL2Rlaserfixturerna på de två maskiner som ska kontrolleras. Vridfästena gör det möjligt att mäta uppriktningen mellan de två fiktiva axlarna med Fixturlaser XA-systemet. Mätningen utförs både i drifttillstånd och i kallt tillstånd och systemet beräknar uppriktningsdifferensen (den dynamiska rörelsen som skillnaden i maskinernas position) och uttrycker resultatet som målvärden. Dessa målvärden kan sedan användas när den verkliga axeluppriktningen genomförs. Fixturlaser XA handbok 8:e utgåvan 12.2

136 VIKTIGA ANMÄRKNINGAR! Det är mycket viktigt att du inte tar bort eller justerar fixturerna mellan mätningarna i varmt och kallt tillstånd. Om OL2R-fixturerna monteras i krävande miljö rekommenderar vi starkt att peklasern demonteras från fixturen när den justerats in. Lasrarna kan störa varandra och därför rekommenderar vi att peklasrarna kopplas in en åt gången. VARNING! Se till att all säkerhetsutrustning är fullständigt monterad på maskinen innan du startar mätningen. Håll kablarna borta från kopplingar och andra rörliga delar. VARNING! Följ alltid de lokalt gällande säkerhetsbestämmelserna för roterande maskiner. Fixturlaser XA handbok 8:e utgåvan 12.3

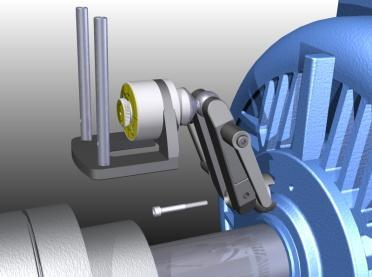

137 MONTERING OCH GROVUPPRIKTNING 1. Välj ett ställe på maskinhuset (eller lagerhuset) där fixturerna får ett fritt synfält och där vridfästena kan roteras fritt med mätenheterna monterade. Försök montera fixturerna så nära båda maskiners rotationsaxel som möjligt. 2. Inhämta tillstånd för att borra och gänga en M6-gänga (eller 1/4 UNC) med ett djup på 15 mm (0,6 ). Fixturlaser XA handbok 8:e utgåvan 12.4

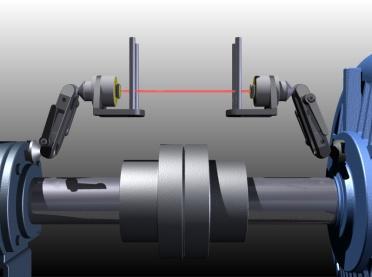

138 3. Montera styrkulan på båda maskinerna. Kontrollera att skruven är åtdragen och att arrangemanget är stabilt monterat på maskinkåpan. Montering med OL2R-adapter (tillval): Fixturlaser XA handbok 8:e utgåvan 12.5

139 4. Slå på den inbyggda lasern i vridfästet genom att vrida laserenheten medurs tills den når botten. Lasrarna kan störa varandra och därför rekommenderar vi att peklasrarna kopplas in en åt gången. 5. Kontrollera att lasern är inställd på rotationscentrum genom att rotera vridfästet på båda fixturerna. Den projicerade laserstrålen ska träffa samma punkt under rotationen (inom 2 mm). Om inte, justera laserstrålen enligt anvisningarna i slutet av detta kapitel. Fixturlaser XA handbok 8:e utgåvan 12.6

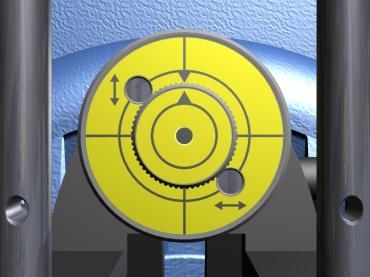

140 6. Justera fixturerna tills båda lasrarna träffar mitten på det motsatta målet. Dra åt handtagen på fixturen och kontrollera att den sitter stabilt medan du roterar vridfästena. 7. Stäng av laserstrålarna i fixturerna och montera mätenheterna i Fixturlaser XAsystemet på fixturernas stänger. Kontrollera att enheten märkt M är monterad på den rörliga maskinen och att enheten märkt S är monterad på den stationära maskinen. Fixturlaser XA handbok 8:e utgåvan 12.7

141 8. Anslut kablarna eller slå på den trådlösa kommunikationen så att det går att kommunicera med visarenheten. STARTA PROGRAMMET Starta programmet genom att peka på ikonen OL2R i Huvudmenyn. Gå till Inställningar för val av inställningar. Fixturlaser XA handbok 8:e utgåvan 12.8

142 INSTÄLLNINGAR Visad måttenhet och upplösning Öppnar fönstret för val av den måttenhet och upplösning som ska visas. Visad upplösning beror även på den anslutna mottagaren. Dessa inställningar är unika för denna applikation. För de flesta inställningar visas det aktuella valet i ikonen. Vilka funktioner som är tillgängliga beror på vilka applikationspaket och tillbehör du har valt. Samplingstid Öppnar fönstret för val av samplingstid. Där kan även ett repeterbarhetstest utföras. Se kapitlet Repeterbarhetstest. Fixturlaser XA handbok 8:e utgåvan 12.9

143 Visningsalternativ - vinkelfel Öppnar fönstret för aktivering eller avaktivering av kopplingsspalt. Sensorvisning Startar Sensorvisning. Se kapitlet Sensorvisning. Inställbart skärmfilter Öppnar fönster för val av skärmfiltertid eller avaktivering av det inställbara skärmfiltret (typ 1 eller 2). OBS: Det inställbara skärmfiltret ska vara avaktiverat under normal användning och endast aktiveras i miljöer med kraftiga vibrationer. Anteckningar Skärmlåsning Återuppta funktion Öppnar Anteckningar där anteckningar kan skrivas. Låser skärmen. Sparar systemdata så att funktionen kan återupptas efter avstängning. Fixturlaser XA handbok 8:e utgåvan 12.10

144 Globala inställningar Avsluta Öppnar Globala inställningar. Se kapitlet Globala inställningar. Avslutar Inställningar och återgår till applikationen. MÄTNING MED OL2R Mätmetod I OL2R-programmet görs en mätning i kallt tillstånd (maskinen offline) och en annan mätning i varmt tillstånd (maskinen i drift) för att beräkna målvärdena. För att få fram resultatet används klockmetoden vid mätningarna. I klockmetoden beräknas maskinpositionerna genom att ta mätningar i tre punkter, under 180 graders rotation. Målvärdena beräknas genom att mätresultatet i kallt tillstånd dras från mätresultatet i varmt tillstånd. Du kan mäta tillstånden i valfri ordningsföljd. Det kalla och det varma tillståndet kan sparas separat. Fixturlaser XA handbok 8:e utgåvan 12.11

145 Ange mått Avståndet mellan sensorerna och avståndet mellan kopplingens mitt och M-sensorn måste alltid anges. På skärmen visas den rörliga maskinen. Trafikljusen växlar till grönt när lasern träffar detektorn. Gå till mätning i kallt tillstånd. Gå till mätning i varmt tillstånd. Peka på ikonen för att ange mått. Mät upp och ange måtten. Fixturlaser XA handbok 8:e utgåvan 12.12

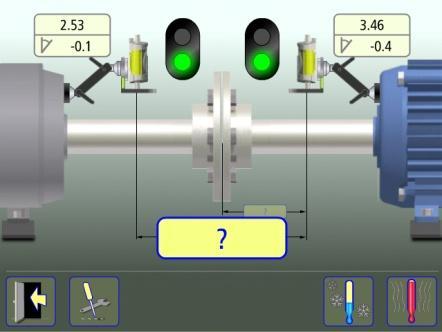

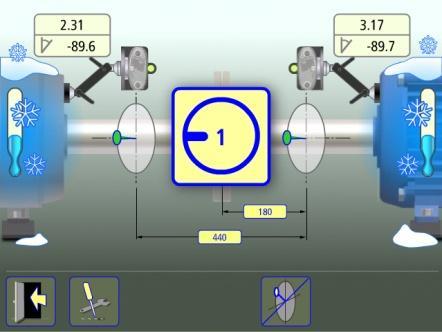

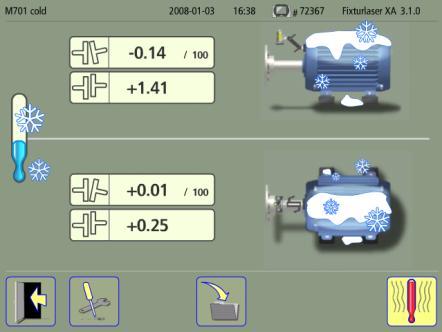

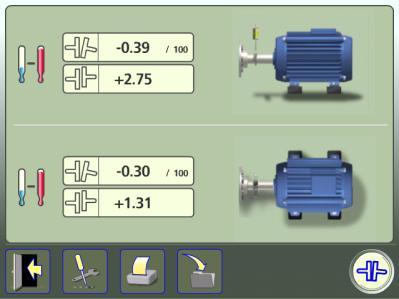

146 MÄTNING I KALLT TILLSTÅND Registrering av mätpunkt Peka på registreringsikonen. Nu registreras det första mätvärdet. Rotera vridfästena till nästa position, klockan 3. Det gröna fältet i hjälpfunktionen anger var sensorn ska placeras. Ställ in sensorerna på ungefär samma rotationsvinkel vid den första mätpositionen, klockan 9. För bästa möjliga resultat bör de två sensorernas rotationsvinklar ligga inom 0,5. Fixturlaser XA handbok 8:e utgåvan 12.13

147 Peka på registreringsikonen. Nu registreras det andra mätvärdet. Peka på registreringsikonen. Nu registreras det tredje mätvärdet. Rotera vridfästena till den tredje positionen, klockan 12. Fixturlaser XA handbok 8:e utgåvan 12.14

148 Mätresultat Mätresultaten i kallt tillstånd kan sparas separat. Spara mätresultatet. När positionen i kallt tillstånd är uppmätt kan du fortsätta med att mäta varmt tillstånd eller att öppna ett tidigare sparat mätresultat för varmt tillstånd. Gå till varmt tillstånd. Skärmen med mätresultat visar kopplingsvärden för mätning i kallt tillstånd. Välj ett sparat mätresultat för varmt tillstånd eller mät varmt tillstånd. Fixturlaser XA handbok 8:e utgåvan 12.15

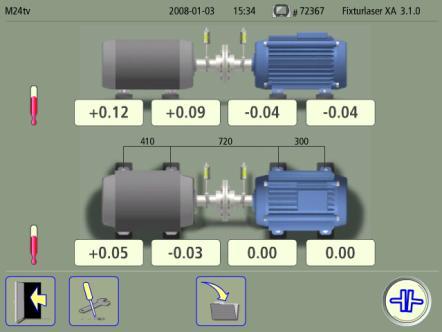

149 När du mätt upp både kallt och varmt tillstånd kan du gå till målvärdena. Gå till målvärden. Det går även att mäta om kallt tillstånd. Mät om kallt tillstånd. Fixturlaser XA handbok 8:e utgåvan 12.16

150 MÄTNING I VARMT TILLSTÅND Registrering av mätpunkt Peka på registreringsikonen. Nu registreras det första mätvärdet. Rotera vridfästena till nästa position, klockan 3. Det gröna fältet i hjälpfunktionen anger var sensorn ska placeras. Ställ in sensorerna på ungefär samma rotationsvinkel vid den första mätpositionen, klockan 9. För bästa möjliga resultat bör de två sensorernas rotationsvinklar ligga inom 0,5. Fixturlaser XA handbok 8:e utgåvan 12.17

151 Peka på registreringsikonen. Nu registreras det andra mätvärdet. Peka på registreringsikonen. Nu registreras det tredje mätvärdet. Rotera vridfästena till den tredje positionen, klockan 12. Fixturlaser XA handbok 8:e utgåvan 12.18

152 Mätresultat Mätresultaten i varmt tillstånd kan sparas separat. Spara mätresultatet. När det varma tillståndet är uppmätt kan du fortsätta med att mäta kallt tillstånd eller att öppna ett tidigare sparat mätresultat för kallt tillstånd. Gå till kallt tillstånd. Skärmen med mätresultat visar kopplingsvärdena för mätning i varmt tillstånd. Välj ett sparat mätresultat för kallt tillstånd eller mät kallt tillstånd. Fixturlaser XA handbok 8:e utgåvan 12.19

153 När du mätt upp både kallt och varmt tillstånd kan du gå till målvärdena. Gå till målvärden. Det går även att mäta om varmt tillstånd. Mät om varmt tillstånd. Fixturlaser XA handbok 8:e utgåvan 12.20

154 MÅLVÄRDEN Dokumentation av målvärden Peka på ikonen Spara för att spara målvärdena. Axeluppriktning Gå till Axeluppriktning genom att peka på dess ikon. Skärmen med mätresultat visar målvärdena. Kontroll eller ommätning Gå tillbaka till mätning i kallt tillstånd. Gå tillbaka till mätning i varmt tillstånd. Fixturlaser XA handbok 8:e utgåvan 12.21

155 ANDRA FUNKTIONER Kopplingsspalt Målvärdena kan presenteras som en kopplingsspalt. Aktivera Kopplingsspalt i Inställningar. Hjälpfunktioner Hjälpfunktionerna kan inaktiveras och aktiveras på nytt. Inaktivera hjälpfunktioner. Aktivera hjälpfunktioner. Tips: Inaktivera hjälpfunktionen om vibrationsnivåerna är höga. Fixturlaser XA handbok 8:e utgåvan 12.22

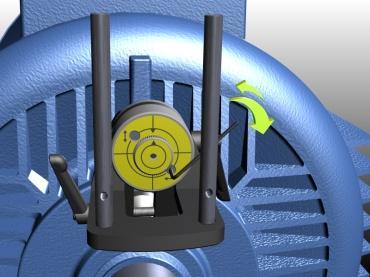

156 JUSTERING AV INBYGGD LASER Om strålen från den inbyggda laserdioden inte är uppriktad till vridfästets rotationsaxel måste lasern justeras enligt anvisningarna nedan. 1. Montera fixturen på ett stabilt underlag eller på maskinhuset och dra åt alla fästskruvar ordentligt. 2. Slå på den inbyggda lasern i vridfästet genom att vrida laserenheten medurs tills den når botten. 3. Rikta lasern mot ett mål (en bit papper eller kartong) 3-5 m bort. Fixturlaser XA handbok 8:e utgåvan 12.23

157 4. Gör en markering där laserstrålen träffar målet. 5. Rotera vridfästet 180. Fixturlaser XA handbok 8:e utgåvan 12.24

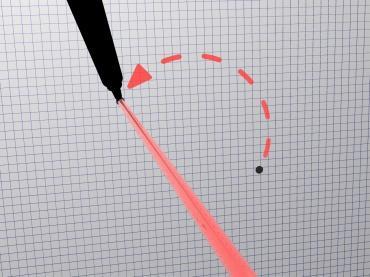

158 6. Laserpunkten har nu rört sig på ytan i ett halvcirkelmönster. Gör en andra markering där laserstrålen träffar målet. 7. Gör en tredje markering på målet vid halva avståndet mellan första och andra markeringen. 8. Justera laserstrålens position tills den träffar den tredje markeringen på målet. Använd de två justerskruvarna framtill på vridfästet. Var noga med att inte rotera vridfästet när lasern justeras. Fixturlaser XA handbok 8:e utgåvan 12.25

159 9. Kontrollera uppriktningen genom att rotera vridfästet 180 ytterligare en gång. Lasern ska nu träffa samma punkt under rotationen (inom 2 mm). 10. Rikta upp lasern på den andra fixturen enligt anvisningarna i steg 1-8. Fixturlaser XA handbok 8:e utgåvan 12.26

160 PEKLASRAR Individuellt anpassade Peklasrarna är individuellt anpassade till sina höljen och får inte bytas sinsemellan. Byte av batterier När laserpunkten långsamt börjar försvinna är det dags att byta batterier. Demontera peklasern från vridfästet och öppna locket på laserenhetens ände. Varje enhet drivs av två SR44-batterier. Batteriernas pluspol ska peka mot locket. (Det går även att använda LR44, men dessa batterier har endast ungefär hälften så mycket kapacitet som SR44.) Fixturlaser XA handbok 8:e utgåvan 12.27

161 Fixturlaser XA handbok 8:e utgåvan 12.28

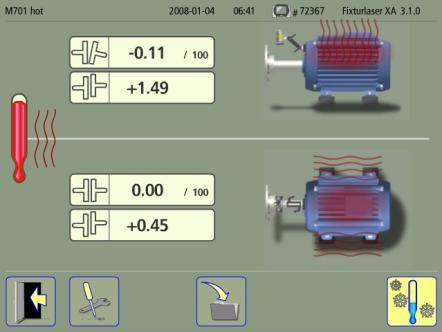

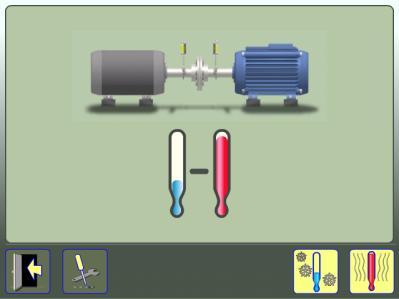

162 HOT CHECK INLEDNING Om du har oförklarliga vibrationer i din pumpmotorinstallation kan den här applikationen hjälpa till att lösa gåtan (och eliminera vibrationerna). användas som målvärden vid axeluppriktning. VARNING! Maskinen måste stängas av innan mätningen påbörjas. Med den här applikationen kan du kontrollera hur termiska faktorer påverkar maskinen, även om du varken har OL2R-laserfixturer eller möjlighet att genomföra mätningar, när maskinen är i drift. Hot Check innebär att en mätning utförs direkt efter att maskinen stängts av och en annan när maskinen varit avstängd så länge att den nått omgivningstemperatur. Hot Checkapplikationen används för att jämföra dessa två mätresultat. Skillnaden mellan de två mätresultaten kan Fixturlaser XA handbok 8:e utgåvan 13.1

163 MÄTMETOD I Hot Check-programmet jämförs ett mätresultat från kallt tillstånd med ett mätresultat från varmt tillstånd för att skapa målvärden. Målvärdena beräknas genom att mätresultatet i kallt tillstånd dras från mätresultatet i varmt tillstånd. Programmet för horisontell axeluppriktning används för att mäta dessa tillstånd. Mätningen i varmt tillstånd genomförs direkt efter att maskinen stängts av. Mätningen i kallt tillstånd genomförs när maskinen varit avstängd så länge att den nått omgivningstemperatur. MÄTNING I VARMT TILLSTÅND Stäng av maskinen. Genomför en mätning med programmet för horisontell axeluppriktning direkt efter att maskinen stängts av. Se även avsnittet Axeluppriktning horisontella maskiner. Spara detta mätresultat. MÄTNING I KALLT TILLSTÅND Vänta tills maskinen har nått omgivningstemperatur. Genomför ytterligare en mätning med programmet för horisontell axeluppriktning. Se även avsnittet Axeluppriktning horisontella maskiner. Spara detta mätresultat. Fixturlaser XA handbok 8:e utgåvan 13.2

164 STARTA PROGRAMMET GENOMFÖRA HOT CHECK Starta programmet genom att peka på ikonen Hot Check i Huvudmenyn. Välj ett sparat mätresultat för varmt tillstånd. Välj ett sparat mätresultat för kallt tillstånd. Fixturlaser XA handbok 8:e utgåvan 13.3

165 Mätning i varmt tillstånd Mätning i kallt tillstånd Skärmen med mätresultat visar kopplingsvärden för mätning i varmt tillstånd. Skärmen med mätresultat visar kopplingsvärden för mätning i kallt tillstånd. Fixturlaser XA handbok 8:e utgåvan 13.4

166 När du valt värden för både kallt och varmt tillstånd kan du gå till målvärdena. MÅLVÄRDEN Gå till målvärden. Skärmen med mätresultat visar målvärdena. Dokumentation av målvärden Peka på ikonen Spara för att spara målvärdena. Fixturlaser XA handbok 8:e utgåvan 13.5

167 Axeluppriktning Gå till Axeluppriktning genom att peka på dess ikon. Fixturlaser XA handbok 8:e utgåvan 13.6

168 SENSORVISNING I Sensorvisning visas värden från de anslutna sensorerna. Det går att nollställa värden och att skriva ut värden till en fil eller liknande. Starta programmet genom att peka på ikonen Sensorvisning i Huvudmenyn. Gå till Inställningar för val av inställningar. Fixturlaser XA handbok 8:e utgåvan 14.1

169 FUNKTIONER När sensorvisningen öppnas visas rådata från de anslutna sensorerna. Om ett värde saknas visas Här finns omfångsrika funktioner som exempelvis nollställning. Följande funktioner är tillgängliga: Skriv ut värden till en fil. Nollställ värden. Halvera värden (endast tillgänglig om nollställning är aktiv). Återställ värden till rådata (endast tillgänglig om nollställning är aktiv). Sampla och visa ett enskilt värde. Återgå till realtidsvärden (endast tillgänglig om ett värde samplats). Fixturlaser XA handbok 8:e utgåvan 14.2

170 Registrering av värden Med den här funktionen kan du registrera värden som samplats från sensorerna och spara dem i en fil. Starta kontinuerlig registrering (alla värden registreras tills funktionen stoppas). Stoppa kontinuerlig registrering (endast tillgänglig om kontinuerlig registrering är aktiverad). Registrera enskilda värden. Avsluta registrering av värden och återgå till realtidsvärden. Registreringen kan stoppas och startas flera gånger och alla registrerade värden sparas i samma fil. De registrerade värdena lagras i en textfil med tidstämpel för varje mätvärde. OBS: Om registrering av värden startas när ett enskilt värde samplas och visas kommer endast det värdet att lagras. Fixturlaser XA handbok 8:e utgåvan 14.3

171 Fixturlaser XA handbok 8:e utgåvan 14.4

172 TEXTEDITOR I texteditor kan du skriva, redigera och spara en text separat. Starta programmet genom att peka på ikonen Texteditor i Huvudmenyn. Skriv eller redigera text. Ta bort all text. Spara texten. Rulla uppåt i texten. Rulla nedåt i texten. Fixturlaser XA handbok 8:e utgåvan 15.1

173 Fixturlaser XA handbok 8:e utgåvan 15.2

174 MASKINDEFINIERAD DATA INLEDNING Om sensorerna placeras på samma ställe varje gång en maskin (eller flera identiska maskiner) mäts, kan det vara lämpligt att förinställa de relevanta parametrarna. Data som kan förinställas är: Namnet på den specifika maskinen Avstånden för maskinen, avståndet mellan sensorerna (när fixturpunkterna är fasta), avståndet mellan kopplingens centrum och M-sensorn, avståndet mellan M-sensorn och det första fotparet och avståndet mellan det första och det andra fotparet. Målvärden som fotvärden eller vinkel- och förskjutningsvärden. Toleranser OBS! När Maskindefinierad data används, måste sensorerna alltid vara placerade enligt de förinställda avstånden för att få ett korrekt mätresultat. Fixturlaser XA handbok 8:e utgåvan 16.1

175 STARTA PROGRAMMET Starta programmet genom att peka på ikonen Maskindefinierad data i huvudmenyn. En lista över maskintyper med förinställda data visas. Välja maskin Maskinen kan väljas genom att peka på maskinens namn. ANVÄNDA MASKINDEFINIERAD DATA Rulla Rulla uppåt. Rulla nedåt. Gå till Axeluppriktning Gå till Axeluppriktning med förinställda data för den valda maskinen. Fixturlaser XA handbok 8:e utgåvan 16.2

176 REPETERBARHETSTEST Innan mätningen påbörjas rekommenderas att ett repeterbarhetstest utförs så att rätt samplingstid ställs in. Med rätt samplingstid uppstår mindre påverkan från externa förhållanden (t.ex. luftturbulens eller vibrationer) som annars skulle försämra mätresultatets noggrannhet. Utför repeterbarhetstestet vid en position långt ifrån sändaren om flera mätpositioner kommer att användas under en uppsättning mätningar. Repeterbarhetstestet är åtkomligt i fönstret Samplingstid. Repeterbarhetstestet utför fem mätningar med den valda samplingstiden och visar skillnaden mellan högsta och lägsta värdet. Denna skillnad minskar om en längre samplingstid väljs. Fixturlaser XA handbok 8:e utgåvan 17.1

177 Skriv ut repeterbarhetsresultate n till en fil. Återgå till samplingstid. Starta repeterbarhetstestet (dvs. utför fem mätningar och visa repeterbarhetsresultate n). Ändra samplingstid. Justera samplingstiden och gör om repeterbarhetstestet tills ett tillfredsställande resultat uppnåtts. När du pekar på OK återgår du till sampling med den senast testade samplingstiden. Fixturlaser XA handbok 8:e utgåvan 17.2

178 TOLERANSTABELL INLEDNING Uppriktningstoleranserna beror i hög grad på axlarnas rotationshastighet. Maskinerna ska uppriktas inom tillverkarens toleranser. Om det inte finns några angivna toleranser kan tabellen i Fixturlaser XA vara till hjälp. De föreslagna toleranserna kan användas som utgångspunkt för fastläggning av egna toleranser om det inte finns några rekommenderade toleranser från tillverkaren tillgängliga. Toleranserna är den maximalt tillåtna avvikelsen från önskade värden. Det går även att ange anpassade toleranser. ÖPPNA TOLERANSTABELLEN Öppna Toleranstabellen genom att peka på dess ikon i Inställningar. Toleranstabell, måttenhet mm Fixturlaser XA handbok 8:e utgåvan 18.1

179 VÄLJ TOLERANS Ange den tolerans som ska användas i uppriktningen genom att peka på en av pilarna på vänster sida. ANGE ANPASSADE TOLERANSER Toleranstabell, måttenhet tum Du kan ange anpassade toleranser genom att peka på någon av ramarna (namn/rotationshastighet) till vänster och toleransvärdena till höger. Fixturlaser XA handbok 8:e utgåvan 18.2

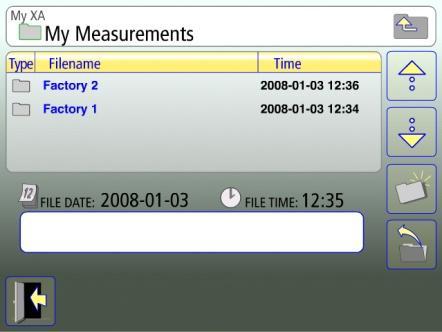

180 MINNESHANTERARE FILHANTERARE Upp en nivå Gå upp en nivå i filstrukturen. Rulla Rulla uppåt. Rulla nedåt. Sortera filer och mappar Du kan sortera mätvärdena efter typ, namn eller datum genom att peka på motsvarande rubrik. Markera fil eller mapp Du kan markera filer eller mappar genom att peka på dem. Ny mapp Skapar en ny mapp. Byt namn på fil eller mapp Öppnar textinmatningen så att du kan byta namn på den markerade filen eller mappen. Fixturlaser XA handbok 8:e utgåvan 19.1

181 Öppna fil eller mapp Öppnar den markerade filen eller mappen. Klistra in Klistrar in objekt som klippts ut eller kopierats. Markera filer Används för att markera flera filer. Ta bort Tar bort markerade objekt. Klipp ut Klipper ut markerade objekt. Avsluta Avslutar Minneshanteraren. Kopiera Kopierar markerade objekt. OBS: Om det finns många filer i minnet kan bearbetningen vara långsam. Fixturlaser XA handbok 8:e utgåvan 19.2

182 SPARA MÄTVÄRDE När ett mätvärde sparas, skapas både en textfil och en bildfil (jpeg). Skriv filnamnet Peka på det vita fältet och skriv filnamnet. Bekräfta Bekräfta. Fixturlaser XA handbok 8:e utgåvan 19.3

183 ÖVERFÖRA FILER TILL EN PC Visarenhet XA D Filer kan överföras till en PC med ett USB-minne. Sätt in USB-minnet i visarenhetens USB-port. USB-minnet blir åtkomligt i Filhanteraren. Filer kan överföras till USB-minnet med funktionerna Klipp ut/kopiera/klistra in i Filhanteraren. Om flera filer ska överföras kan funktionen Markera filer användas. USB-minnet måste vara öppnat när filer klistras in. Vid överföring av flera filer kan detta ta tid. I datorn kommer det att finnas två filer för varje mätning, en bildfil (jpeg) och en textfil. Bildfilen innehåller samma bild som minnet. Textfilen innehåller endast mätdatan. Visarenhet UPAD XA Fixturlaser XA handbok 8:e utgåvan 19.4

184 Se kapitlet Visarenhet UPAD XA. AXELUPPRIKTNING FÖR HORISONTELLA MASKINER mätning. Eventuella kommentarer och målvärden samt mått som inte sammanhänger med sensorernas positioner laddas upp. Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. På skärmen visas mätresultat, mått, eventuella kommentarer, eventuella målvärden, filnamn, datum och tid, visarenhetens serienummer, program, programversion och toleranser. Du kan fortsätta till Axeluppriktning för horisontella maskiner för vidare Gå till Axeluppriktning genom att peka på dess ikon. Fixturlaser XA handbok 8:e utgåvan 19.5

185 Spacer Shaft Sparat mätresultat med Spacer Shaft. Fixturlaser XA handbok 8:e utgåvan 19.6

186 AXELUPPRIKTNING FÖR VERTIKALA MASKINER inte sammanhänger med sensorernas positioner laddas upp. Rulla uppåt i bultlistan. Rulla nedåt i bultlistan. Avslutar mätfilen. Inställningar. På skärmen visas mätresultat, mått, eventuella kommentarer, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan fortsätta till Axeluppriktning för vertikala maskiner för vidare mätning. Eventuella kommentarer och mått som Peka på ikonen Spara för att spara eventuella ändringar. Gå till Axeluppriktning genom att peka på dess ikon. Fixturlaser XA handbok 8:e utgåvan 19.7

187 AXELUPPRIKTNING FÖR FÖRSKJUTNA MASKINER mått som inte sammanhänger med sensorernas positioner laddas upp. Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. På skärmen visas mätresultat, mått, eventuella kommentarer, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan fortsätta till Axeluppriktning förskjutna maskiner för vidare mätning. Eventuella kommentarer och Gå till Axeluppriktning förskjutna maskiner genom att peka på tillhörande ikon. Fixturlaser XA handbok 8:e utgåvan 19.8

188 AXELUPPRIKTNING FÖR MASKINTÅG Välj en annan referens. Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. På skärmen visas mätresultat, mått, eventuella målvärden, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan fortsätta till Axeluppriktning maskintåg för vidare mätning. Eventuella kommentarer, eventuella målvärden och mått laddas upp. Växla mellan att visa kopplingsvärden och fotvärden. Minimala justeringar. (En referens väljs på basis av funktionen Minimala justeringar.) Gå till Axeluppriktning maskintåg genom att peka på tillhörande ikon. Fixturlaser XA handbok 8:e utgåvan 19.9

189 Visning av fotvärden. Fixturlaser XA handbok 8:e utgåvan 19.10

190 SOFTCHECK Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. Gå till Axeluppriktning genom att peka på dess ikon. På skärmen visas mätresultat, mått, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan fortsätta till Axeluppriktning för horisontella maskiner för vidare mätning. Eventuella kommentarer och mått som inte sammanhänger med sensorernas positioner laddas upp. Fixturlaser XA handbok 8:e utgåvan 19.11

191 MÅLVÄRDEN sammanhänger med sensorernas positioner laddas upp. Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. På skärmen visas sparade målvärden, eventuella mått, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan fortsätta till Axeluppriktning för horisontella maskiner för vidare mätning. Målvärden, eventuella kommentarer samt mått som inte Gå till Axeluppriktning genom att peka på dess ikon. Fixturlaser XA handbok 8:e utgåvan 19.12

192 OL2R Kallt tillstånd Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. Gå till OL2R (varmt tillstånd) genom att peka på tillhörande ikon. På skärmen visas mätresultat, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan gå till OL2R för mätning i varmt tillstånd eller öppna ett tidigare sparat mätresultat för varmt tillstånd. Välj ett sparat mätresultat för varmt tillstånd eller mät varmt tillstånd. Fixturlaser XA handbok 8:e utgåvan 19.13

193 Varmt tillstånd Avslutar mätfilen. Inställningar. Peka på ikonen Spara för att spara eventuella ändringar. Gå till OL2R (kallt tillstånd) genom att peka på tillhörande ikon. På skärmen visas mätresultat, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Du kan gå till OL2R för mätning i kallt tillstånd eller öppna ett tidigare sparat mätresultat för kallt tillstånd. Välj ett sparat mätresultat för kallt tillstånd eller mät kallt tillstånd. Fixturlaser XA handbok 8:e utgåvan 19.14

194 TEXTEDITOR Avslutar textfilen. Peka på ikonen Spara för att spara eventuella ändringar. Skriv eller redigera text. Ta bort all text. På skärmen visas sparad text, filnamn, datum och tid, visarenhetens serienummer samt program och programversion. Rulla uppåt i texten. Rulla nedåt i texten. Här kan även textfiler med registrerade värden från sensorvisning öppnas. Fixturlaser XA handbok 8:e utgåvan 19.15

195 Fixturlaser XA handbok 8:e utgåvan 19.16

196 GLOBALA INSTÄLLNINGAR Datum och tid Öppnar fönstret för inställning av datum och tid. Automatisk start Öppnar fönstret för val av automatisk start av applikationsprogramme t. Menyn för globala inställningar innehåller inställningar som gäller för alla applikationer. För de flesta inställningar visas det aktuella valet i ikonen. På den här skärmen visas även programmets versionsnummer. Måttenhet Växlar mellan mmläge och tum-läge. Fixturlaser XA handbok 8:e utgåvan 20.1

197 Energisparfunktion Öppnar fönstret för val av energibesparande nivå. Automatisk avstängning enligt val. Skärmsläckare 5 min. Låg bakgrundsbelysning. Automatisk avstängning enligt val. Skärmsläckare 5 min. Bakgrundsbelysning enligt val. Automatisk avstängning avaktiverad. Skärmsläckare avstängd. Bakgrundsbelysning enligt val. Automatisk avstängning Nätverksinställningar Inställningar för trådlöst Öppnar fönstret för inställning av tid för automatisk avstängning. Öppnar fönstret för nätverksinställningar. Om nätverksinställningar ändrats startas systemet upp på nytt. Öppnar fönstret för inställningar för trådlös överföring. Fixturlaser XA handbok 8:e utgåvan 20.2

198 Fabriksinställningar Fabriksinställningarna är: Återställer till fabriksinställningarna. Automatisk start: Avaktiverad. Måttenhet: mm. Visad upplösning: 0,01 mm. Energisparfunktion: Medium. Automatisk avstängning: 15 min. Trådlös kommunikation: Avaktiverad. Volym: Maximum. Bakgrundsbelysning: Medium. Samplingstid: 3 s. Enhet för vinkel: Kopplingsspalt avaktiverad. Mätmetod: Expressläge. Toleranstabell: 0,07 mm/100 mm, 0,07 mm. Toleranstabell direkt: Aktiverad. Spacer Shaft: Avaktiverad. Inställbart skärmfilter: Avaktiverat. Volym Bakgrundsbelysning Batteriindikator Justerar volymen. Justerar bakgrundsbelysningen. Visar batterinivån. Fixturlaser XA handbok 8:e utgåvan 20.3

199 Avsluta Avslutar de globala inställningarna. Fixturlaser XA handbok 8:e utgåvan 20.4

200 VISARENHET XA D RS-485-anslutningar (IP 65) 2. Indikering av batterinivå a. Blinkande rött låg batterinivå b. Fast rött sken laddar c. Blinkande grönt fulladdad 3. Statusindikering a. Fast grönt sken i drift b. Blinkande grönt i viloläge 4. Knapp Till/Viloläge/Från 5. En 6,4" pekskärm på visarenheten är det huvudsakliga användargränssnittet. Fixturlaser XA handbok 8:e utgåvan 21.1

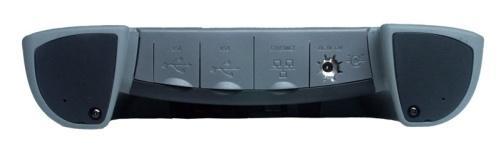

201 1 DRIFTLÄGEN Visarenheten har tre driftlägen: Till, Viloläge och Från. Oavsett om enheten är i viloläge eller avstängd startar den med en kort tryckning på Till/Från-knappen Peka på ikonen Från i huvudmenyn för att stänga av enheten eller försätta den i viloläge. 1. Batterifack 2. USB-slav 3. USB-master 4. Ethernet 5. Extern strömförsörjning Du kan välja om du vill stänga av enheten, gå till viloläge eller gå tillbaka till huvudmenyn genom att peka på motsvarande ikon i dialogrutan. Från Viloläge Tillbaka Fixturlaser XA handbok 8:e utgåvan 21.2

202 Med Till/Från-knappen går det även att försätta enheten i viloläge i valfritt programsteg. Om enheten inte svarar går det att stänga av den genom att hålla Till/Frånknappen intryckt i mer än fem sekunder. I viloläge sparar datorn enhetens läge i minnet. När enheten slås på igen återgår den till samma tillstånd som den hade innan den försattes i viloläge. Även i viloläge förbrukar enheten en liten mängd ström. För att förhindra att batterierna töms övergår enheten automatiskt till läget Från efter fyra timmar eller när batterinivån blir låg. TRANSPORTLÄGE Enheten kan försättas i ett transportläge där batterierna är helt urkopplade från systemet. Du gör detta genom att ta bort den externa strömförsörjningen och sedan trycka in Till/Från-knappen i fem sekunder så att enheten stängs av. I frånslaget läge trycker du på knappen en gång till i ytterligare fem sekunder tills den vänstra lysdioden blinkar en gång. Nu befinner sig enheten i transportläge. När du slår på enheten från transportläge måste du först ansluta den externa strömförsörjningen och sedan trycka på Till-knappen. Transportläget ska användas när visarenheten transporteras med flyg eller om den ska lagras under längre tid. Fixturlaser XA handbok 8:e utgåvan 21.3

203 ANSLUTNINGAR RS 485; kommunikation med sensorer (IP 65). USB-slav; används för att ansluta visarenheten till en dator. USB-master; används för att ansluta USB-tillbehör som exempelvis USB-minnen. Ethernet; används för att etablera en nätverksanslutning för kommunikation med visarenheten. STRÖMFÖRSÖRJNING Fixturlaser XA försörjs från två uppladdningsbara, högkapacitiva litiumjonbatterier i visarenheten eller från en extern strömförsörjningsenhet. Batteriernas driftstid är ungefär timmar då systemet används för typiska uppriktningsarbeten (50% påslagen och 50% i viloläge). Batteriindikatorn i huvudmenyn visar batteriernas kapacitet. Om kapaciteten är låg visas en varning för låg batterinivå på skärmen. VARNING! För att kapslingsklassen IP 65 ska vara uppfylld måste locken, som skyddar USBoch Ethernet-portarna, vara ordentligt tillslutna. Använd aldrig dessa anslutningar i fuktig miljö. För att förlänga driftstiden bör skärmens bakgrundsbelysning användas sparsamt. Om systemet stängs av på grund av låg batterinivå sparas datan genom återstartfunktionen. När systemet startas igen sedan batterierna laddats Fixturlaser XA handbok 8:e utgåvan 21.4

204 upp eller en extern strömförsörjning anslutits uppmanas du att välja om du vill återgå till den applikation som användes före avstängningen (dvs. återuppta driften utan dataförluster) eller om du vill gå till huvudmenyn. Den externa strömförsörjningsenheten ansluts till kontakten på visarenheten och till ett vägguttag för volt. Under typiska förhållanden levererar batterierna tillräcklig kapacitet i ungefär två till tre år innan de behöver bytas. Kontakta återförsäljaren för batteribyte. Batterierna innehåller en säkerhetskrets som garanterar en säker funktion i visarenheten. Det innebär att enheten endast får användas med de Li-Ionbatterier som medföljer Fixturlaser. När den externa strömförsörjningen ansluts börjar enheten automatiskt att ladda batterierna. Detta indikeras med batteriernas statuslysdiod. Laddningstiden är ungefär sju timmar för helt tömda batterier. Laddningstiden blir längre om enheten slås på när batterierna laddas. Om batterierna byts på fel sätt finns risk för skador på utrustning och personal. Se säkerhetskapitlet för närmare anvisningar. Fixturlaser XA handbok 8:e utgåvan 21.5

205 UPPGRADERING AV PROGRAMVARA Uppgraderingar för programvaran skickas ut eller läggs upp på vår webbplats för nedladdning. Uppgraderingen ligger i en komprimerad zipfil som inte behöver packas upp. Kopiera zipfilen till ett USB-minne. Stick in USB-minnet i visarenheten. Programvaran känner automatiskt av uppgraderingsfilen och följande skärm öppnas: Här kan du välja mellan att avsluta (utan att uppgradera) eller att installera den nya programversionen. Versionsnumren för den befintliga och den nya programvaran visas ovanför knapparna. Fortsätt med installationen enligt följande: Peka på ikonen Uppladdning av ny programvara. Enheten stängs av automatiskt och startas upp på nytt. Den nya programvaran laddas upp från USB-minnet i samband med uppstarten. Detta tar flera minuter. Ta inte bort USB-minnet under uppstarten, såvida du inte fått anvisning om att göra så (i vissa fall uppmanas du att ta bort och sätta tillbaka USB-minnet). När uppgraderingen slutförts startar systemet upp Fixturlaser XA-applikationen automatiskt. Fixturlaser XA handbok 8:e utgåvan 21.6

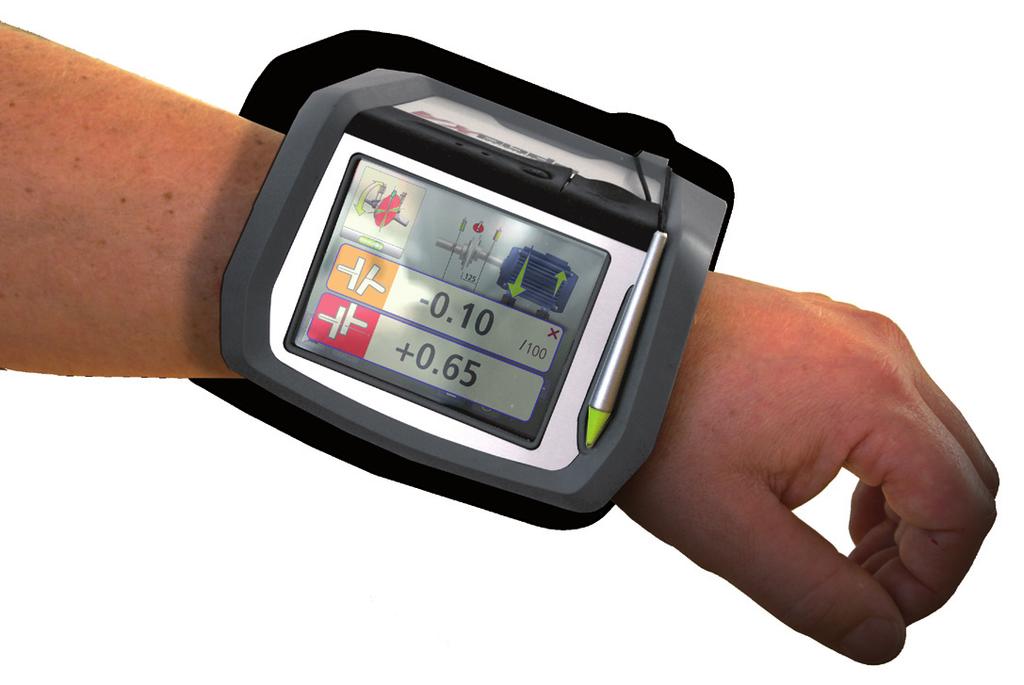

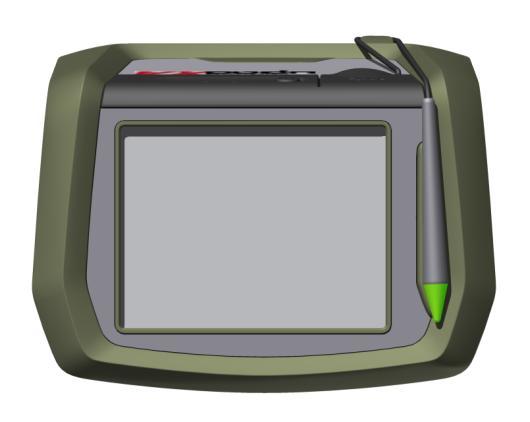

206 OBS: Om enheten inte startat upp och startat XA-applikationen efter flera minuter ska du kontrollera om statuslysdioden på USB-minnet blinkar eller lyser konstant. Om den blinkar håller filer på att överföras. Detta är i sin ordning. Vänta tills visarenheten startas. Om lysdioden inte blinkar måste du starta om visarenheten manuellt. Stäng av enheten genom att hålla Till/Från-knappen intryckt i ca fem sekunder. Slå på enheten med en snabb tryckning på Till/Från-knappen. Vänta i några minuter tills visarenheten startar. TA INTE BORT USB-minnet innan applikationen startats upp, om du inte fått anvisning om att göra så. Inställningar och lagrade mätvärden påverkas inte av en uppgradering. Om du har ett USB-minne med en annan programversion än den version som för närvarande finns i visarenheten kommer uppgraderingsfönstret att öppnas var tionde sekund. Förhindra detta genom att ta bort USB-minnet. FLASH Fixturlaser XA innehåller tekniken Macromedia Flash från Adobe Systems, Inc. Copyright Adobe Systems, Inc. Med ensamrätt. Adobe Systems, Flash, Macromedia Flash och Macromedia Flash Lite är varumärken eller registrerade varumärken som ägs av Adobe Systems, Inc. i USA och övriga länder. Fixturlaser XA handbok 8:e utgåvan 21.7

207 KALIBRERING AV PEKSKÄRM För att pekskärmen ska reagera på ikonerna på skärmen kan den behöva kalibreras då och då. Kalibrering av skärm: Starta systemet. Vänta tills huvudmenyn öppnats. Peka någonstans på skärmen bredvid ikonerna i tio sekunder. Nu ska kalibreringsfunktionen för skärmen starta. Peka på målet och fortsätt trycka på det tills det förflyttar sig. Upprepa ovanstående arbetssteg vid målets fyra nya positioner. När målet försvunnit pekar du var som helst på skärmen för att avsluta och spara inställningarna. (Om du inte bekräftar genom att peka på skärmen inom 30 OBS: sekunder efter kalibreringen, kommer kalibreringen att starta upp på nytt.) För bästa resultat bör en penna användas vid kalibreringen. Kalibreringen fungerar inte om du använder den automatiska startfunktionen. Stäng därför av denna funktion innan du startar upp visarenheten på nytt. Fixturlaser XA handbok 8:e utgåvan 21.8

208 VISARENHET UPAD XA En 3,5" pekskärm på visarenheten är det huvudsakliga användargränssnittet. 2. Penna 3. Till-/Från-knapp (under enheten) 4. USB-slavport 5. Knapp Till/Viloläge 6. Återställning av maskinvara 7. Statusindikering a. Blinkar grönt till b. Fast orange sken laddar Fixturlaser XA handbok 8:e utgåvan 22.1

209 DRIFTLÄGEN Visarenheten har tre driftlägen: Till, Viloläge och Från (transport). Enheten kan försättas i viloläge eller slås till med en kort tryckning på knappen Till/Viloläge. För att starta enheten, se till att strömställaren på baksidan är tillslagen och tryck därefter på knappen på enhetens ovansida. OBS! Viloläget bör användas under korta tidsperioder för att spara batterierna under drift. Förvara inte enheten över natten eller under en längre tid i viloläget, eftersom detta kommer att ladda ur batterierna. Fixturlaser XA handbok 8:e utgåvan 22.2

210 Från-ikonen i huvudmenyn bör användas för att stänga av enheten tillsammans med strömställaren på baksidan. Med knappen Till/Viloläge går det även att försätta enheten i viloläge i valfritt programsteg. I viloläget sparar datorn enhetens läge i minnet. När enheten slås på igen återgår den till samma tillstånd som den hade innan den försattes i viloläge. Även i viloläge förbrukar enheten en liten mängd ström. Därför bör enheten ställas i Från-läget om den inte ska användas under en längre tid (över natten eller längre). OBS! Använd strömställaren på baksidan för att stänga av enheten helt. Annars kommer batterierna att laddas ur. Om enheten inte svarar, kan du återställa den genom att trycka på maskinvarans återställningsknapp med pennan. Fixturlaser XA handbok 8:e utgåvan 22.3

211 LADDA BATTERIET Enheten bör vara helt tillslagen när batterierna laddas. OBS! Enheten bör vara tillslagen för att laddas på bästa sätt. Enheten kommer inte att laddas fullständigt när den är i viloläget. Försök ALDRIG ladda batteriet i Från-läget. Detta är inte möjligt. ANSLUTNINGAR Bluetooth; kommunikation med sensorer. USB-slav; används för att ansluta visarenheten till en dator. VARNING! För att kapslingsklassen IP 54 ska vara uppfylld måste locket som skyddar porten vara ordentligt tillslutet. Använd aldrig USBanslutningen i fuktig miljö. Fixturlaser XA handbok 8:e utgåvan 22.4

212 STRÖMFÖRSÖRJNING Fixturlaser UPAD XA försörjs av ett uppladdningsbart litium-polymer-batteri med hög kapacitet. Den kan även försörjas via den externa USB-laddaren eller genom att anslutas till en dator. Batteriernas driftstid är ungefär 6 10 timmar när systemet används för typiska uppriktningsarbeten (50 % påslagen och 50 % i viloläge). Batteriindikatorn i huvudmenyn visar batteriernas kapacitet. Om kapaciteten är låg, visas en varning för låg batterinivå på skärmen. För att förlänga driftstiden bör skärmens bakgrundsbelysning användas sparsamt. Om systemet stängs av på grund av låg batterinivå, sparas data genom återstartfunktionen. När systemet startas igen, sedan batteriet laddats upp, uppmanas du att välja om du vill återgå till den applikation som användes före avstängningen (dvs. återuppta driften utan dataförluster) eller om du vill gå till huvudmenyn. Den externa USB-laddaren ansluts till den externa strömförsörjningskontakten på visarenheten och till ett vägguttag för volt. När den externa strömförsörjningen har anslutits börjar enheten automatiskt att ladda batteriet, om den är tillslagen. Detta indikeras med batteriernas statuslysdiod. Enheten bör inte vara i viloläget när den laddas för att laddningen ska vara optimal. Laddningstiden är ungefär 6 8 timmar för ett helt urladdat batteri. Batterisymbolen indikerar inte laddningsnivån under laddningen. För Fixturlaser XA handbok 8:e utgåvan 22.5

213 att se laddningsnivån, koppla från enheten och vänta tills batteriindikatorn är uppdaterad. Laddningstiden blir längre om enheten laddas från en dator. OBS! Om batterierna är helt urladdade, måste enheten laddas i ungefär en timme och ibland längre innan den kan slås på igen. Batteriet innehåller en säkerhetskrets som garanterar en säker funktion i visarenheten. Det innebär att enheten endast får användas med de litiumpolymer-batterier som medföljer från Fixturlaser. Om ett batteri byts på fel sätt, finns risk för skador på utrustning och personal. Se säkerhetskapitlet för närmare anvisningar. Under typiska förhållanden levererar ett batteri tillräcklig kapacitet i ungefär tre år innan det behöver bytas. Kontakta återförsäljaren för batteribyte. Fixturlaser XA handbok 8:e utgåvan 22.6

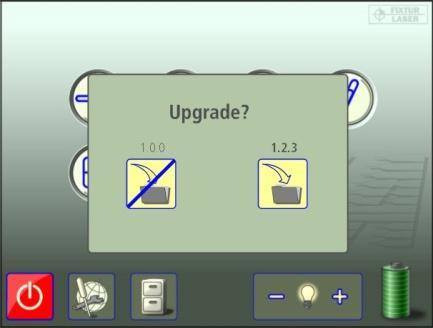

214 ÖVERFÖRA FILER TILL OCH FRÅN EN DATOR Slå på visarenheten och stanna kvar i huvudmenyn. Anslut visarenheten till datorn med USB-kabeln. Datorn känner automatiskt av visarenheten som visas i form av en masslagringsenhet på datorn. OBS: Visarenheten måste vara tillslagen och huvudmenyn öppnad innan den ansluts till datorn för att visarenheten ska visas på datorn. Filerna på visarenheten kan överföras till datorn med de vanliga funktionerna i Windows Utforskaren (klipp ut, kopiera eller drag och släpp). På datorn kommer det att finnas två filer för varje mätning, en bildfil (.jpg) och en textfil (.txt). Bildfilen innehåller samma bild som minnet. Textfilen innehåller endast mätdata. Vi rekommenderar att du tar bort filerna från visarenheten när de överförts korrekt så att minnet inte blir fullt. Fixturlaser XA handbok 8:e utgåvan 22.7

215 TRANSPORT Enheten bör ställas i Från-läget vid transport, eftersom batterierna då är helt är helt bortkopplade från systemet. För att ställa enheten i Från-läge, gå först till huvudmenyn och tryck på Frånikonen. Sedan ställer du batteriomkopplaren på enhetens undersida i frånkopplat läge. OBS! Från-läget ska användas när visarenheten transporteras med flyg eller om den ska förvaras. Försök ALDRIG ladda batteriet i Från-läge. Fixturlaser XA handbok 8:e utgåvan 22.8

216 UPPGRADERING AV PROGRAMVARA Om programvaran behöver uppgraderas, skickas uppgraderingen ut eller läggs upp på vår webbplats för nedladdning. Uppgraderingen ligger i en komprimerad zip-fil som inte behöver packas upp. Anslut enheten till en dator och överför uppgraderingsfilen till System-mappen på UPAD XA. Koppla bort visarenheten från datorn. Programvaran känner automatiskt av uppgraderingsfilen och följande skärm öppnas. Här kan du välja mellan att avsluta (utan att uppgradera) eller att installera den nya programversionen. Versionsnumren för den befintliga och den nya programvaran visas ovanför knapparna. Fortsätt med installationen enligt följande: Peka på ikonen Uppladdning av ny programvara. Enheten stängs av automatiskt och startas om. Fixturlaser XA handbok 8:e utgåvan 22.9

217 När uppgraderingen slutförts startar systemet Fixturlaser XAapplikationen automatiskt (OBS: detta tar flera minuter). Inställningar och lagrade mätvärden påverkas inte av en uppgradering. Om du har en annan programversion än den version som för närvarande finns i visarenheten, kommer uppgraderingsfönstret att öppnas var tionde sekund. Du kan förhindra detta genom att ta bort zip-filen från Systemmappen. FLASH Fixturlaser UPAD XA innehåller tekniken Macromedia Flash från Adobe Systems, Inc. Copyright Adobe Systems, Inc. Med ensamrätt. Adobe Systems, Flash, Macromedia Flash och Macromedia Flash Lite är varumärken eller registrerade varumärken som ägs av Adobe Systems, Inc. i USA och övriga länder. Fixturlaser XA handbok 8:e utgåvan 22.10

218 KALIBRERING AV PEKSKÄRM För att pekskärmen ska reagera på ikonerna på skärmen kan den behöva kalibreras då och då. Kalibrering av skärm: Starta systemet. Vänta tills huvudmenyn öppnats. Peka någonstans på skärmen bredvid ikonerna i tio sekunder. Nu ska kalibreringsfunktionen för skärmen starta. Peka på målet och fortsätt trycka på det tills det förflyttar sig. Upprepa ovanstående arbetssteg vid målets fyra nya positioner. När målet försvunnit pekar du var som helst på skärmen för att avsluta och spara inställningarna. (Om du inte bekräftar genom att peka på skärmen inom 30 OBS: sekunder efter kalibreringen, kommer kalibreringen att starta upp på nytt.) För bästa resultat bör en penna användas vid kalibreringen. Kalibreringen fungerar inte om du använder den automatiska startfunktionen. Stäng därför av denna funktion innan du startar upp visarenheten på nytt. Fixturlaser XA handbok 8:e utgåvan 22.11

219 Fixturlaser XA handbok 8:e utgåvan 22.12

220 TRÅDLÖST TILLVAL Det trådlösa tillvalet består av två trådlösa sändare/mottagare/batteripaket. Detta tillval ersätter standardkabeln. Det trådlösa tillvalet använder Bluetoothteknik av standardtyp Indikering av batterinivå a. Blinkande rött låg batterinivå 2. Statusindikering a. Fast grönt sken PÅ och ansluten b. Blinkande grönt PÅ och försöker ansluta 3. Till/Från-knapp 4. Batterifack Fixturlaser XA handbok 8:e utgåvan 23.1

221 ANVÄNDNING Om systemet har det trådlösa tillvalet, kan du välja mellan att kommunicera via kablar eller via trådlösa sändare/mottagare. Du gör detta genom att välja lämpligt kommunikationssätt i inställningarna för trådlös funktion i de globala inställningarna (se nedan). VARNING! Kontrollera att det inte finns några begränsningar för radiosändare på driftplatsen innan den trådlösa sändaren/mottagaren används. Använd inte denna utrustning på flygplan. OBS: Trådbunden och trådlös kommunikation kan inte användas på samma gång. Innan visarenheten kan kommunicera med de trådlösa enheterna måste de paras ihop. Detta sker vanligen på fabriken när ett system beställs. Om så inte skett, finns närmare anvisningar i avsnittet Para ihop trådlösa enheter. Det snabbaste sättet att ansluta är att slå på de trådlösa enheterna/batteripaketen innan du slår på visarenheten. Det kan dröja upp till en minut innan de trådlösa enheterna är anslutna. När de är anslutna lyser statuslysdioden med fast grönt sken. När anslutningen etablerats arbetar systemet på samma sätt som med kablar. Du märker dock en liten fördröjning i kommunikationen mellan Fixturlaser XA handbok 8:e utgåvan 23.2

222 de ansluta sensorerna. Långa avstånd och störande omgivning kan dessutom påverka överföringshastigheten negativt. Följden blir att visarenheten känns långsammare. Om anslutningen av någon anledning går förlorad försöker systemet skicka om meddelandena under fem sekunder och därefter försöker det återansluta automatiskt. Fixturlaser XA handbok 8:e utgåvan 23.3

223 STRÖMFÖRSÖRJNING Varje trådlös enhet/batteripaket innehåller tre AA-batterier (LR6). Dessa batterier försörjer både den trådlösa enheten och dess anslutna sensorer med ström. När den trådlösa enheten är ansluten till Fixturlaser M eller S är driftstiden mer än åtta timmar med kontinuerliga mätningar. Byta batterier 1 Batteriernas lysdiod börjar blinka när det är dags att byta batterier. 2 OBS: Stäng av de trådlösa enheterna/batteripaketen innan du börjar byta batterier. 3 Fixturlaser XA handbok 8:e utgåvan 23.4

224 INSTÄLLNINGAR FÖR TRÅDLÖST TILLVAL Inställningarna för trådlöst tillval är åtkomliga från Globala inställningar. Här kan du ställa in visarenhetens kommunikationsläge. Det finns två lägen: Trådlöst På kommunikationen sker via trådlösa enheter (kablarna avaktiverade). Trådlöst Av kommunikationen sker via kabel. Du måste lämna inställningsmenyn för att ändringarna ska verkställas. På skärmen visas information om vilka enheter som är parade till visarenheten. Visarenheten kommunicerar endast med enheter som är parade och som visas i listan. Det finns även en batteriindikator för varje trådlös enhet (kräver att enheten är påslagen och att den trådlösa anslutningen är aktiverad). Fixturlaser XA handbok 8:e utgåvan 23.5

225 Para ihop trådlösa enheter Om det inte visas några enheter i fönstret trycker du på sökarljuset för att söka de enheter som finns tillgängliga. Om några enheter redan parats till visarenheten friger du dem genom att peka på soptunnan. Frige parade trådlösa batteripaket. Sök trådlösa batteripaket. När sökningen avslutats visas en lista över enheter som kan paras. OBS: De trådlösa enheterna/batteripaketen måste vara påslagna för att visarenheten ska hitta dem. Visarenheten hittar endast enheter som är godkända av Fixturlaser. Välj den enhet som ska paras med visarenheten från listan. Denna enhet paras och sparas automatiskt av visarenheten. Fixturlaser XA handbok 8:e utgåvan 23.6

226 FELSÖKNING Det finns tre huvudsakliga faktorer som kan påverka systemets förmåga att ansluta och kommunicera; avståndet mellan sändarna/mottagarna, hinder mellan sändarna/mottagarna och elektromagnetiska störningar. De trådlösa enheterna ansluts inte Försök med dessa steg tills enheterna ansluts: Kontrollera att kommunikationsläget Trådlöst är på. Gå till inställningarna och kontrollera att de trådlösa enheter som används har parats ihop med denna visarenhet. Placera om möjligt de trådlösa enheterna och visarenheten nära varandra utan hindrande föremål mellan dem. Vänta i en minut. Starta om de trådlösa enheterna. Vänta i en minut. Stäng av båda trådlösa enheterna och visarenheten. Starta om de trådlösa enheterna. Starta om visarenheten. Vänta i en minut. Gå till inställningarna och frigör den parade enheten. Sök enheter som kan paras ihop. Om det inte finns någon tillgänglig enhet ligger de antingen utanför området, eller så kan de inte kommunicera på grund av störningar eller en defekt. Välj enheterna om de är tillgängliga. De kommer då att paras ihop och anslutas automatiskt när du lämnar inställningsmenyn. Om de fortfarande inte är anslutna, försök på en annan plats eller kontakta närmaste representant för Fixturlaser. Fixturlaser XA handbok 8:e utgåvan 23.7

227 Fixturlaser XA handbok 8:e utgåvan 23.8

228 UTSKRIFT SKRIVA UT Sätt in USB-minnet i visarenhetens USB-port. USB-minnet blir åtkomligt i Filhanteraren. Överför de mätvärden som ska skrivas ut från minnet till USB-minnet med funktionerna Kopiera/Klistra in i Filhanteraren. Sätt in USB-minnet i skrivarens USBport och välj ett mätvärde för utskrift. Läs även handboken för den berörda skrivaren. OBS: Vissa USB-minnen fungerar inte i en del skrivare. Fixturlaser XA handbok 8:e utgåvan 24.1

229 SKÄRMDUMP Vid flera lägen i programmen går det att skapa skärmdumpar. Peka på utskriftsikonen för att skapa en skärmdump. När en skärmdump skapats sparas den i minnet med namnet ScreenDump#. Skärmdumpen kan skrivas ut enligt beskrivningen under SKRIVA UT. Fixturlaser XA handbok 8:e utgåvan 24.2

230 TEKNISK SPECIFIKATION FIXTURLASER XA D XA D artikelnr Hölje, material Användningstemperatur Lagringstemperatur -20 till 70 C Relativ luftfuktighet % Anodiserat aluminium och stötsäker ABS med TPE-gummiöverdrag 0 till 40 C (32 till 104 F) Temperatur vid lagring under längre tid Rumstemperatur 18 till 28 C Vikt Dimensioner Kapslingsklass IP 65 Processor RAM Flashdisk Skärm Skärmstorlek Upplösning 1,5 kg med batterier 244 mm x 188 mm x 55 mm Intel X-Scale, 400 MHz 64 Mb 128 Mb Färgskärm TFT-LCD bakgrundsbelyst och med teknik för ökad betraktningsvinkel 6.4" (131 x 98 mm) Full VGA 640x480 pixels Fixturlaser XA handbok 8 :e utgåvan 25.1

231 Färger Användargränssnitt Anslutningar, externa Trådlös kommunikation Strömförsörjning Driftstid färger 6,4" polyesterlaminerad pekskärm med förstärkt transmission 2 RS-485 Temperatur för batteriladdning 5 till 35 C LED-indikering 1 USB slavport, 12 Mbps 1 USB värdport, 1,5/12 Mbps, OHCI v1.0 kompatibel 1 Ethernet 10/100BaseT RJ45 Bluetooth-sändare/mottagare klass I med multi-drop-kapabilitet (tillval) Dubbla högkapacitiva, laddningsbara Li- Ion-batterier eller extern strömförsörjning 20 timmar, typisk användning Systemstatus och batterinivå Fixturlaser XA handbok 8 :e utgåvan 25.2

232 TEKNISK SPECIFIKATION FIXTURLASER UPAD XA UPAD XA artikelnr Hölje, material Användningstemperatur 0 till 50 C Lagringstemperatur -20 till 70 C Relativ luftfuktighet % Anodiserat aluminium och stötsäker ABS med TPE-gummiöverdrag Temperatur vid lagring under längre tid Rumstemperatur 18 till 28 C Vikt Dimensioner Kapslingsklass IP 54 Processor RAM Flashdisk Skärm Skärmstorlek Upplösning 336 g med batteri 128 mm x 90 mm x 25/85 mm Intel X-Scale, 520 MHz 128 Mb 512 Mb, ca mätresultat Transflektiv TFT LCD-färgskärm med LEDbakbelysning och pekskärm 3,5" (70 x 55 mm) Full VGA 640x480 pixels Fixturlaser XA handbok 8 :e utgåvan 26.1

233 Färger Användargränssnitt Anslutningar, externa Trådlös kommunikation Strömförsörjning Driftstid färger Temperatur för batteriladdning 5 till 35 C LED-indikering Pekskärm med utökade sändningsval 1 st. mini-usb slavport, 12 Mbps Bluetooth-sändare/mottagare klass II med multi-drop-kapabilitet Högkapacitivt, laddningsbart Li-Polymerbatteri eller extern strömförsörjning 10 timmar, typisk användning Systemstatus och batteriladdningsnivå Fixturlaser XA handbok 8 :e utgåvan 26.2

234 TEKNISK SPECIFIKATION FIXTURLASER M1/S1 M1 artikelnr: S1 artikelnr: Hölje, material Användningstemperatur -10 till 60 C Lagringstemperatur -20 till 70 C Relativ luftfuktighet % Vikt Dimensioner Anodiserat aluminium och stötsäker ABS med TPE-gummiöverdrag 186 g Kapslingsklass IP 65 Laser Laser, spridningsvinkel 6 Laser, linjebredd (1/e 2 ) Laser, divergens (full vinkel) Laser, uteffekt Mätavstånd 79 mm x 77 mm x 33 mm 650 nm klass II diod laser 1,6 mm 0,25 mrad < 1 mw Upp till 10 m Fixturlaser XA handbok 8 :e utgåvan 27.1

235 Detektor CCD Detektor - längd 30 mm (1,2") Detektor, vinkelupplösning Detektor, upplösning 1 µm Mätnoggrannhet 0,3 % ± 7 µm Skydd - omgivningsljus Inklinometer, upplösning 0,1 Inklinometer, noggrannhet ±0,5 LED-indikering 30 mrad/m (3 mm/100 mm per meter) Optisk filtrering och eliminering av omgivningsljus Laser på och statusindikering Fixturlaser XA handbok 8 :e utgåvan 27.2

236

237 GRASP Publikationsnummer P-0210-SE 8:e utgåvan, 2012 Copyright 2012 ELOS Fixturlaser AB, Mölndal, Sweden Med ensamrätt. Inga delar av denna handbok får kopieras eller reproduceras i någonform eller på något sätt utan föregående skriftligt medgivande från ELOS Fixturlaser AB. Innehållet i denna handbok kan ändras utan föregående meddelande. Meddelandenom felstavningar eller andra fel i denna handbok mottages tacksamt.
