3 Innehållsförteckning Innehållsförteckning... 3 Inledning... 4 Önskad systemlösning... 5 Nya funktioner och lösningar CSV-data... 6 Åtgärdssystem... 8 Single log on Bildobjekt HTMLBrowser Variabler i datalagret Tabell System.open() WideQuick Web Client Schema Skriptkonsol Färgkombinationer för larm Beställning av WideQuicklicens Licenstabeller WideQuick Release Notes

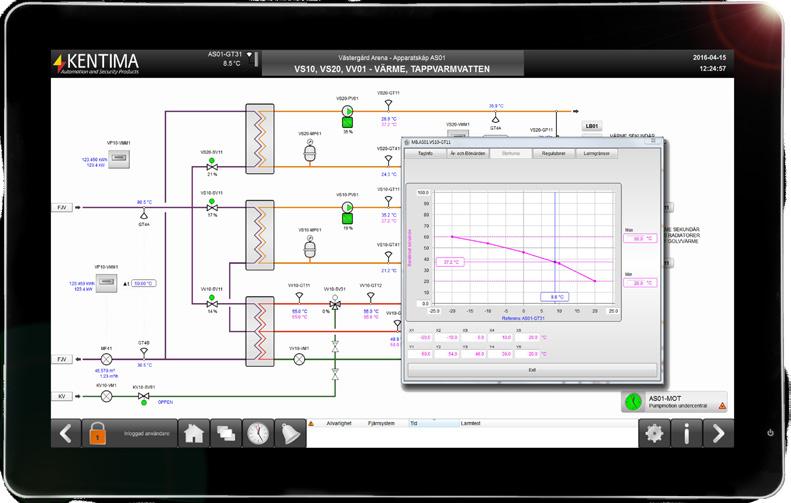

4 Inledning Den här broschyren innehåller information om alla ny funktioner och förbättringar vi genomfört i WideQuick 8.0. Den innehåller även information om övriga förändringar vi genomfört i samband med att vi lanserar och börjar leverera den nya versionen. WideQuick HMI/SCADA/PSIM version 8.0 öppnar upp helt nya möjligheter inom en rad olika områden. Vi har utvecklat ett stort antal nya funktioner som gör att slutanvändaren får ett säkrare och ännu kraftfullare övervakningssystem som ökar effektiviteten och underlättar operatörens arbete. Vi har även haft stort fokus på nya funktioner som förenklar arbetet för systemintegratören som ska genomföra projektet och konfigurera WideQuick. Längre fram i broschyren beskriver vi de nya funktionerna som ger exempel på hur du som systemintegratör kan använda funktionerna för att skapa nya attraktiva lösningar åt slutkunden. Några exempel på nya funktioner är CSVexport och import, single log on och utökad funktionalitet i larmlistan med möjlighet till exempelvis åtgärdshantering och smart statusinformation. Vi har även förbättrat och uppdaterat flera befintliga funktioner. Med den nya versionen ger vi också systemintegratören ännu fler alternativ att bygga önskad systemlösning, t.ex. genom att bygga egna webbportaler där WideQuick ingår som en central del i applikationen. Ny uppdaterad prislista med sänkta priser på WideQuicklicenser Förutom alla nya funktioner har vi gjort förändringar i licenstabellen som anger den funktionalitet som finns tillgänglig för respektive licensnivå. Detta har varit ett önskemål från marknaden och tillsammans med en allt högre försäljningsvolym av WideQuick har vi kunnat göra betydande prissänkningar för WideQuick SCADA-licenserna Advanced och Premium. Operatörspaneler WideQuick HMI Panel och WideQuick SCADA Panel Vi har även gjort flera förändringar inom vårt produktområde operatörspaneler. Även dessa förändringar kan vi bl.a. genomföra tack vare förändringar i licenstabellen och allt högre försäljningsvolymer. Sedan tidigare har vi två standardnivåer på antalet externa taggar för WideQuick HMI Panel. Den lägsta av dessa, med 1024 externa taggar, har vi nu höjt till 2048 externa taggar samtidigt som vi har sänkt priset. Dessutom har vi gjort en betydande prissänkning på den högre nivån av WideQuick HMI Panel som innehåller 8192 externa taggar. Att uppgradera till WideQuick SCADA Panel öppnar upp nya möjlig-heter inom flera områden, jämfört med en standard WideQuick HMI Panel. Vi har därför gjort det extra förmånligt att uppgrader WideQuick HMI Panel till WideQuick SCADA Panel vid köp av en ny operatörspanel. 4 -

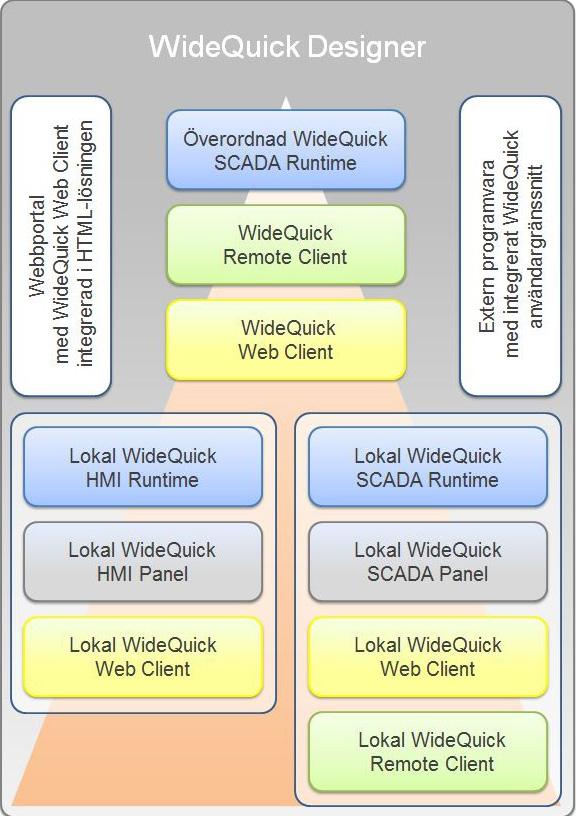

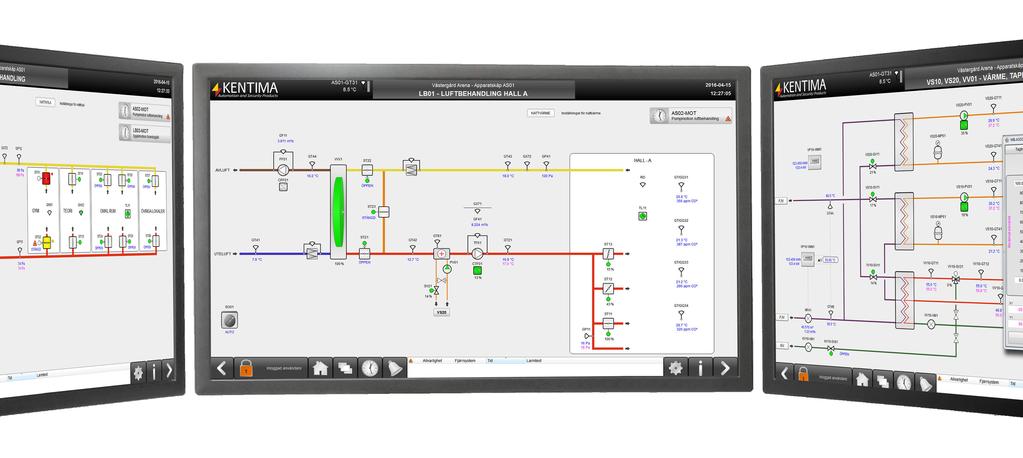

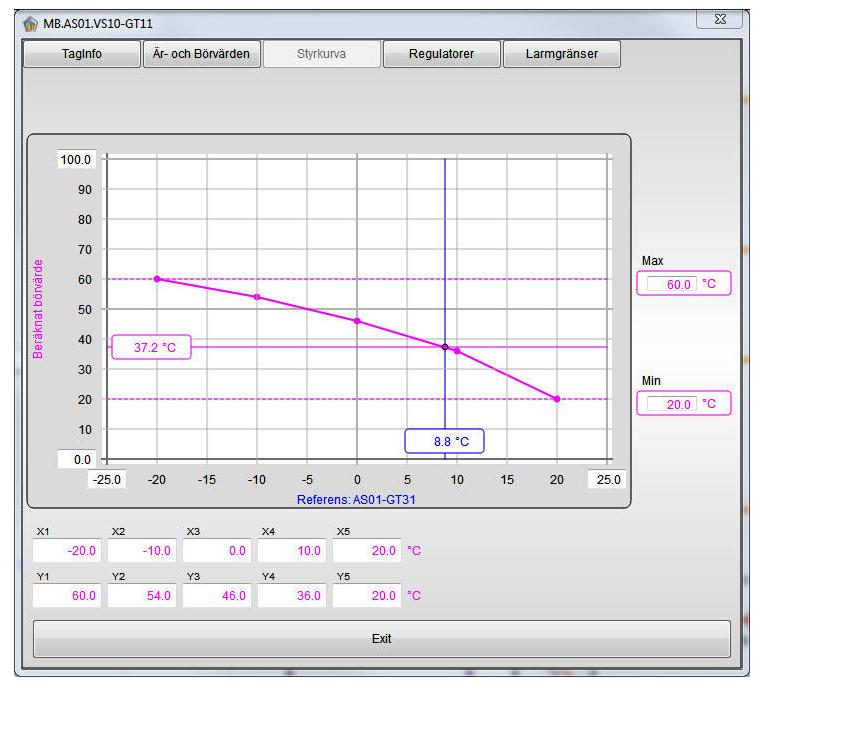

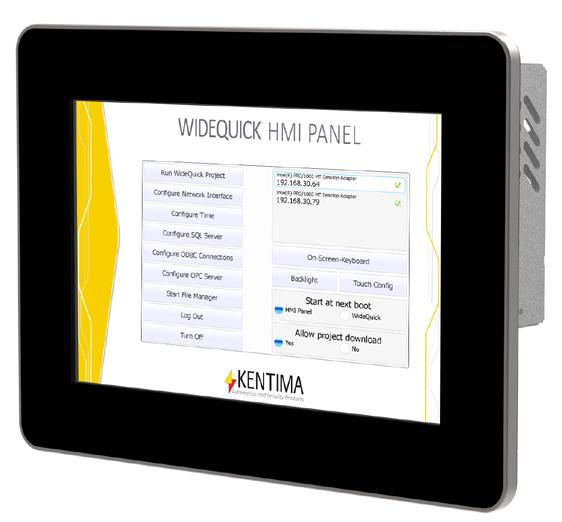

5 Önskad systemlösning WideQuick är ett extremt skalbart system. Med WideQuick version 8.0 öppnar vi upp ännu fler möjligheter att bygga upp den systemlösningen som passar bäst för respektive applikation och projekt. WideQuick har en komponentbaserad uppbyggnad med stor flexibilitet. WideQuick Runtime, WideQuick Remote Client och WideQuick Web Client kan användas på olika nivåer i systemet för att enkelt skapa önskad systemlösning. Det går att geografiskt placera de olika delarna i en WideQuickapplikation på olika platser och bygga upp mycket kraftfulla system. WideQuick har möjlighet att kommunicera med en mängd olika PLC, andra enheter och applikationer för att skapa en komplett automations- eller säkerhetslösning. Med WideQuick 8.0 går det att integrera en eller flera WideQuick Web Client i en helt fristående webbportal där WideQuick troligtvis har en central plats men där webbportalen även presenterar annan information. Genom att ansluta flera lokala SCADA-system till en central WideQuick SCADA går det att skapa gemensamma vyer som innehåller information, larmlistor och historik från samtliga anslutna SCADA-system. Den gemensamma informationen kan därefter nås från både WideQuick Remote Client och från en webbläsare via WideQuick Web Client. HMI Panel kan anslutas till en överordnad WideQuick SCADA via en WideQuick OPC Server. För att det ska vara enkelt att skapa den bästa tänkbara systemlösningen har vi i samband med version 8.0 gjort det betydligt mer attraktivt att uppgradera till en SCADA Panel. Med WideQuick Driver API kan nya drivrutiner skapas. Med WideQuick 8.0 går det även att integrera WideQuick Runtime användargränssnitt i ett externt program. WideQuick Designer WideQuick Designer är ett gemensamt utvecklingsverktyg som används för konfigurering av samtliga WideQuickprojekt. Det behövs bara ett utvecklingsverktyg oavsett om det är en HMI-, SCADA- eller PSIM-applikation och oavsett om informationen används i en Runtime, Remote eller Web Client. WideQuick Runtime WideQuick Runtime installeras på en anläggning för att köra applikationen och innehåller bland annat kommunikation mot PLC och I/O, datalager, loggningsfunktioner, larmhantering och kommunikation med externa databaser. Det går att köra flera WideQuick Runtime tillsammans i en anläggning. WideQuick Remote Client WideQuick Remote Client kan installeras på valfri dator i anläggningen och gör det möjligt att fjärrstyra ett eller flera system. Det går att konfigurera lokala arbetsvyer för WideQuick Remote Client. De lokala arbetsvyerna gör det möjligt att presentera data från flera WideQuick Runtime samtidigt. WideQuick Web Client WideQuick Web Client är en webbservermodul som ansluter till WideQuick Runtime och gör det möjligt att övervaka och påverka anläggningen via vanliga webbläsare på både datorer och mobila enheter. - 5

6 Läsa och skriva CSV-data En ny mycket användbar funktion i WideQuick är skriptobjektet CSV-data. Den nya funktionen gör det möjligt att enkelt importera eller exportera data till och från WideQuick. Med objektet CSV-data överförs information från och till WideQuick i ett standardiserat CSV-format som kan användas av andra program som t.ex. Microsoft Excel. Objektet kan naturligtvis även läsa information från CSV-filer för vidare hantering i WideQuick. Beskrivning av funktioner Skriptobjektet CSV-data är en extremt flexibel funktion som både kan skriva och läsa information direkt till och från filer eller andra skriptobjekt kopplade till arbetsvyer och datalagret. T.ex. kan objektet användas för att skapa en återställningspunkt genom att spara ett urval av variabler eller taggar. När värdena läses tillbaka uppdateras variablerna och taggarna på ett effektivt sätt. Skriptobjektet CSV-data kan också användas för att exportera olika former av mätvärden eller driftsdata och skapa underlag för rapporter som t.ex. energianvändning eller driftstimmar. Eftersom objektet sparar informationen i ett standardiserat CSV-format kan informationen läsas in av andra program för vidare bearbetning. Exempel - Energiförbrukningsrapport I följande exempel sparas regelbundet information om anläggningens energiförbrukning till en databas. Informationen i databasen används för att skapa en energikonsumtionsrapport. När operatören väljer att trycka på knappen Generera CSV hämtas information från databasen via en SQLfråga och lagras i en CSV-fil för att kunna användas senare eller bearbetas av tredje parts program. Det går också att konfigurera WideQuick så att CSV-filen skapas automatiskt enligt ett visst schema. Informationen i CSV-filerna kan senare läsas tillbaka och presenteras direkt i WideQuick med hjälp av ett detaljerat tabellformat och ett stapeldiagram. Ett enkelt sätt att skapa användbara och snygga rapporter är att importera informationen från CSV-filerna till Microsoft Excel, eller annat program med stöd för CSV, där informationen kan användas för att sammanställa rapporter med önskad information och utseende. Genom att på förhand bygga upp en mall i Microsoft Excel kan rapporterna skapas automatiskt. Från Microsoft Excel går det även att spara rapporter i ett HTML-dokument som WideQuick kan läsa och presentera med objektet HTMLBrowser, som från och med version 8.0 även kan användas för presentation över webben med WideQuick Web Client. 6 -

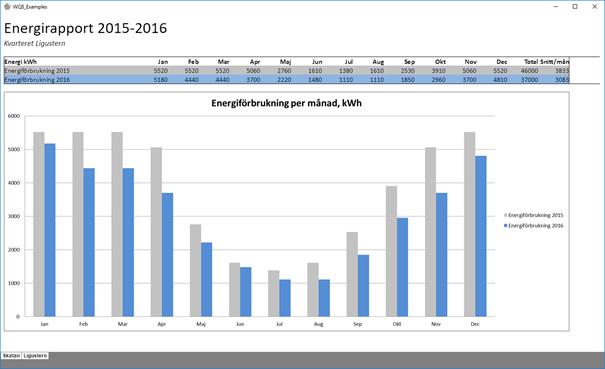

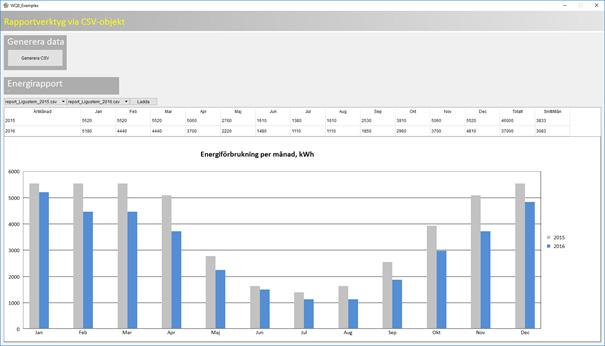

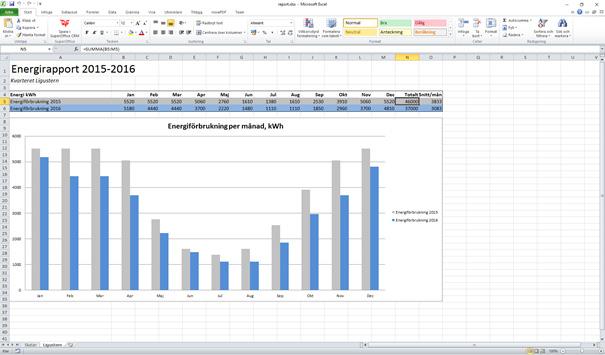

7 Mätdata Lagring av mätdata kan ske till fil eller till databas. Figur 1. Presentation av importerad CSV-data i tabell och stapeldiagram i WideQuick. Mätdata Rapportdata Lagring av rapportdata till fil, CSV-format. Figur 2. Presentera exporterad CSV-data i Microsoft Excel. Figur 3. Presentera HTML-dokument, genererat av Microsoft Excel, i ett HTMLBrowser-objekt i WideQuick. - 7

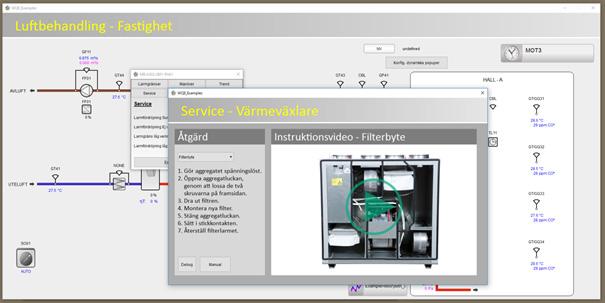

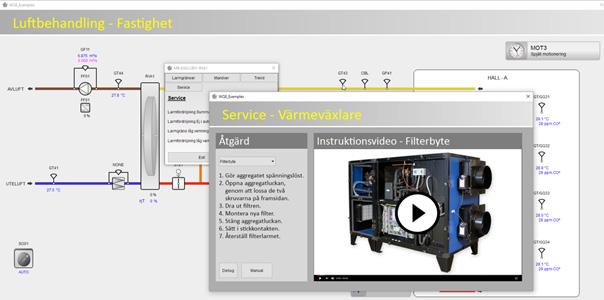

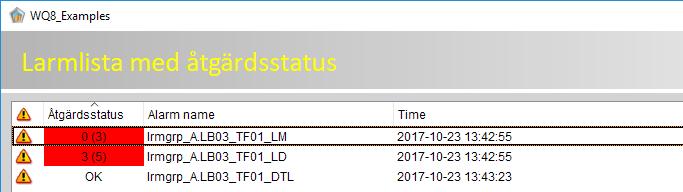

8 Åtgärdssystem med statusinformation i larm Operatören måste ha en tydlig och överskådlig bild över samtliga larm i anläggningen. Det är också viktigt att operatören snabbt kan få information, via t.ex. en åtgärdslista, om vilka uppgifter som ska utföras vid olika larmsituationer. Detta görs nu enkelt genom ny funktionalitet i larmobjekten. Beskrivning av funktioner Anledningen till att vi skapat åtgärdssystemet är för att öka säkerheten i anläggningen och hjälpa operatören att snabbt vidta korrekta åtgärder för att ett larm skall återgå till sitt normala tillstånd. En ny kolumn, Åtgärd, har tillkommit i larmobjektet. Denna kolumn gör det möjligt för användaren att få tillgång till önskad statusinformation för ett larm samt direkt från larmlistan gå till önskad vy eller popup, t.ex. en åtgärdslista. Vid ett larm kan operatören klicka i åtgärdskolumnen för att snabbt gå vidare till en annan del av WideQuicksystemet. Förutom en åtgärdslista för det aktuella larmet kan operatören t.ex. direkt förflytta sig till den vy som innehåller en driftsbild som berör det aktuella larmet. Åtgärdslistan är en aktiv lista som informerar operatören vilka uppgifter som ska utföras vid ett visst larm eller larmgrupp. Åtgärdskolumnen i larmlistan kan konfigureras för att visa statusinformation, t.ex. visa hur många steg den ansvariga operatören har utfört i åtgärdslistan. Åtgärdkolumnen har möjlighet att länka till en arbetsvy och har fulla skriptmöjligheter. Det gör det möjligt att fritt programmera vad som ska hända när en operatör klickar i åtgärdskolumnen för ett larm, t.ex. öppna upp en popup med olika val. Exempel - Åtgärdslista I vårt exempel använder vi åtgärdskolumnen i larmlistan för att visa status från en åtgärdslista, d.v.s. vilket steg i åtgärdslistan som uppnåtts. Åtgärdslistan nås genom att operatören klickar på status i åtgärdskolumnen. Då får operatören upp en popup med fyra olika alternativ, där ett av alternativen är åtgärdslistan, övriga val är kvittera larm, noteringar och gå till vy, d.v.s. den vy som innehåller den driftsbild som är mest aktuell för larmet. Hur man vill att åtgärdslistan ska se ut kan fritt konfigureras i WideQuick. I vårt exempel visar åtgärdslistan vilka fem uppgifter man på förhand bestämt att operatören ska kontrollera vid ett visst brandlarm. I åtgärdslistan kan vi se att operatören utfört/verifierat tre av fem som ett OK, dessutom visas detta även i lamlistans åtgärdskolumn som 3(5). 8 -

9 listan Från: Meddelande: Axel Svensson Stäng Skriv anteckningar om larmet här

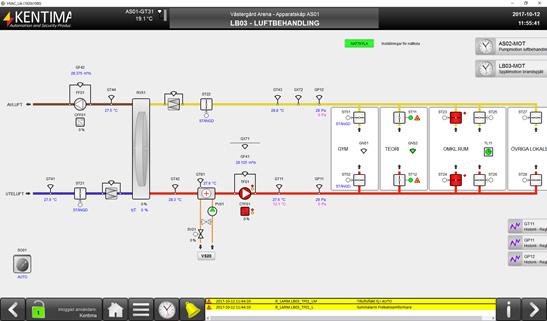

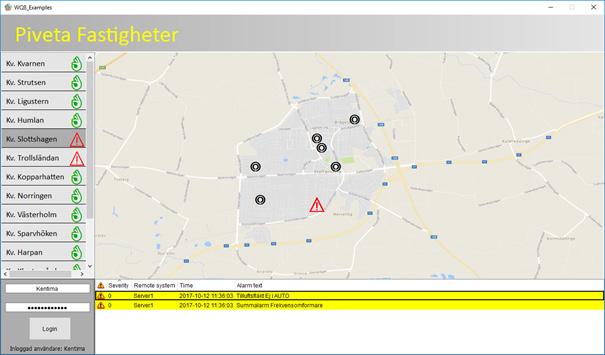

10 Single log on För anläggningar med överordnade system som fjärransluter till lokala system kan det vara önskvärt att inte behöva logga in på varje enskilt undersystem. Med den nya funktionen Single log on räcker det att logga in på ett av systemen för att därefter även vara inloggad på alla övriga system som har samma användarkonfiguration. Beskrivning av funktioner Genom att aktivera Single log on i WideQuickprojekten kommer de användaruppgifter som används för inloggning på ett system även att användas för automatisk inloggning på övriga system. Exempel - Single log on I exemplet nedan kan en portal eller ett överordnat system visa en översikt som innehåller ett antal anläggningar och visa information om fastigheterna i anläggningarna. Översikten innehåller en karta och en lista över de olika anläggningarna med WideQuick. Eventuella larm i anläggningen indikeras i översikten med symbol både i listan och på kartan. I den gemensamma larmlistan indikeras vad som är fel och från vilket system larmet kommer. Operatören behöver endast logga in i portalen och sen dubbelklicka på den anläggning som man vill ska visas. WideQuick kommer då ansluta från portalen till det lokala WideQuickprojektet med samma inloggningsuppgifter som angavs i portalen. 10 -

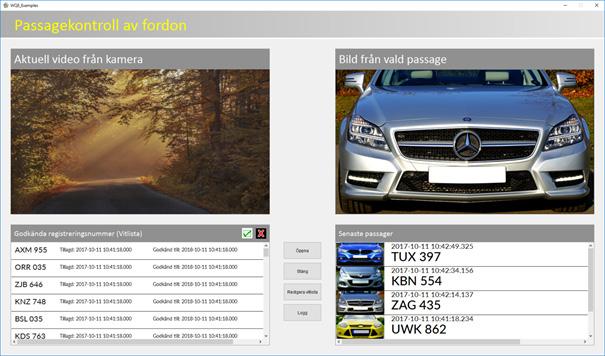

11 Bildobjekt Bildobjektet har kompletterats med funktionalitet för att i Runtime kunna ange både sökväg och filnamn till bilder som ska presenteras. Bilderna måste alltså inte existera när projektet skapas utan kan både tillkomma och modifieras senare. Med den nya funktionaliteten kan bildobjektet användas på ett betydligt mindre resurskrävande sätt. Beskrivning av funktioner Bildobjektet har genom den nya funktionaliteten fått dynamisk presentation av bilder. Detta åstadkoms genom att det nu är möjligt att ange både sökväg och filnamn till bilden som ska presenteras. Genom att dynamiskt ändra filnamnet kan bildobjektet enklare presentera information utifrån operatörens önskemål. Vi har även byggt in funktionalitet i bildobjektet som känner av om bilden som presenteras har modifierats i filen där WideQuick hämtar bilden. En modifiering i filen kommer automatiskt att leda till att även bilden som presenteras uppdateras, såväl i den lokala WideQuick Runtime som i eventuella WideQuick Remote Client och WideQuick Web Client. Exempel - Bildobjekt Vårt exempel går ut på att skapa en överblick av fordonspassager vid en grind där man kombinerar en aktuell videoström från Ethiris VMS med lagrade stillbilder från grinden när olika bilar passerat. Fördelen med det uppdaterade bildobjektet är att man via skript enkelt kan styra vilka bilder som ska presenteras i objektet. I detta exempel kan man dubbelklicka på de mindre bilderna för att presentera bilden i större format i Bild från vald passage. Detta medför en mycket mer effektiv hantering av bilder, både i designen av projektet och i WideQuick Runtime. - 11

12 Betydande uppdatering av HTMLBrowser Interaktionsobjektet HTMLBrowser har i den nya versionen av WideQuick fått ett omfattande lyft av den bakomliggande funktionaliteten och har nu stöd för all den teknik som man kan förvänta sig av en modern webbläsare. En av anledningarna till detta är att objektet HTMLBrowser under ytan använder samma kärna som Google Chrome. Det innebär att WideQuick i princip kan presentera vilken webbsida som helst. Beskrivning av funktioner Det uppdaterade objektet HTMLBrowser kan användas för att visa information från olika webbsidor där information som är användbar för systemet finns tillgänglig. Det har också blivit lättare att dynamiskt påverka objektet via skript genom att skriptegenskapen currenturl har blivit skrivbar. Även WideQuick Web Client har fått tillgång till det uppdaterade objektet HTMLBrowser och har därmed fått samma möjligheter att presentera webbsidor som WideQuick Runtime och WideQuick Remote Client. Det kan också användas för att enkelt presentera pdfdokument och visa instruktionsfilmer direkt i WideQuick utan beroende av externa program. Detta är speciellt användbart när man vill få tillgång till extern information som uppdateras regelbundet av en extern aktör. Placeras filerna dessutom i WideQuick Web Clients datakatalog är de direkt tillgängliga för så väl WideQuick Runtime som WideQuick Remote Client och WideQuick Web Client. Exempel - Instruktionsfilm i HTMLBrowser-objektet Instruktionsfilmer kan nu enkelt presenteras direkt i WideQuick via objektet HTMLBrowser. Om HTMLBrowser objektet placeras i det lokala WideQuickprojektet och visas i WideQuick Runtime kan webbsidorna och instruktionsfilmerna även visas i anslutna WideQuick Remote Client och i webbläsare via WideQuick Web Client. 12 -

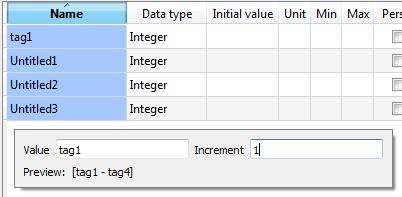

13 Att redigera variabler i datalagret För att underlätta och förenkla redigeringen av variabler i WideQuick Designer har tabellvyerna i datalagret fått utökade möjligheter att redigera flera variabler samtidigt. Med de nya möjligheterna är det möjligt att tilldela variablernas namn eller egenskaper talserier eller löpnummer. Det går också att tilldela samma värde till en egenskap för ett urval av variabler. Beskrivning av funktioner Ofta kan det vara effektivt att generera nya variabler genom att duplicera redan befintliga variabler och sedan göra mindre justeringar på någon enstaka egenskap. Det kan t.ex. bara vara Modbusadressen som man vill räkna upp. Vid andra tillfällen så kan det vara min- eller maxgränsen för en rad variabler som behöver justeras p.g.a. ändringar i projektspecifikationen. Nu går det enkelt att göra sådana ändringar direkt i WideQuick utan att datalagret behöver exporteras och redigeras i tredje parts program. Exempel - Redigera variabler i datalagret För att redigera flera celler samtidigt, börja med att filtrera och markera de celler som ska justeras i datalagrets tabellvyer i WideQuick Designer. Välj därefter om de valda cellerna ska fyllas med en enkel talserie där varje cell får ett löpnummer eller välj att öppna redigeradialogen för fler inställningsmöjligheter. Med redigeradialogen är det möjligt att ange med vilket intervall talserien ska öka vilket kan vara speciellt användbart för t.ex. Modbusadresser. - 13

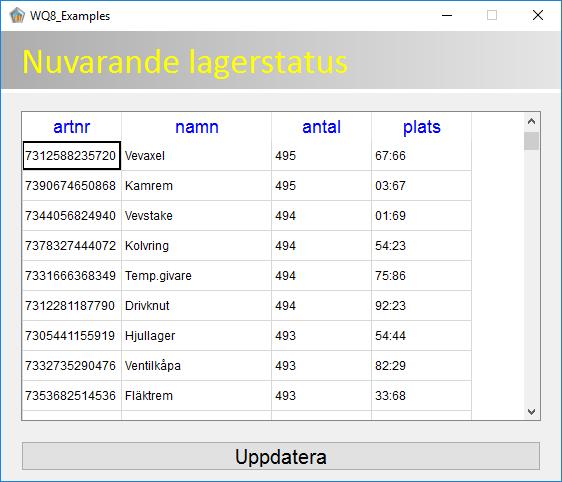

14 Interaktionsobjektet Tabell WideQuick har ett mycket användbart interaktionsobjekt som heter Tabell. I den nya versionen av WideQuick har även WideQuick Web Client stöd för interaktionsobjektet Tabell. Tabellobjektet har även utökats med helt ny funktionalitet. Beskrivning av funktioner Tabellobjektet kan nu även visa sitt innehåll via WideQuick Web Client. Tabellobjektet har även fått en refresh()-funktion och därmed bättre stöd för att presentera innehållet ur skriptarrayer. Tillsammans med den nya funktionen matrix() i SqlRecord-objektet gör det tabellobjektet ännu mer flexibelt. Tabellobjektets nya refresh()-funktion medför att informationen som objektet ska presentera kan sammanställas i en skriptvariabel istället för att arrayens maximala storlek måste vara fördefinierat i datalagret. T.ex. kan det vara svårt att i förväg veta hur mycket information en select-fråga till en databas returnerar. Då är det effektivt att läsa ut informationen från SqlRecordobjektet med matrix()-funktionen och lagra resultatet i en skriptvariabel som tabellobjektet presenterar. Slutligen anropas refresh()-funktionen på tabellobjektet för att det ska uppdateras visuellt. Exempel - Presentera lagerstatus ur databas I exemplet har vi en databas med information om ett stort antal artiklar. Genom att ställa select-frågor med olika urvalskriterier kan vi få fram olika information ur databasen. Oavsett vilken information som returneras kan den enkelt konverteras till en två dimensionell array med matrix()-funktionen som tabellobjektet kan presentera. 14 -

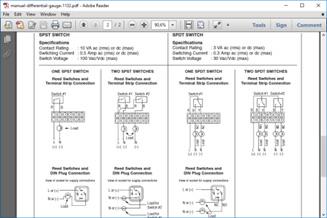

15 System.open() även i Web Client System.open()-funktionen har vidarutvecklats för att enkelt och effektivt kunna användas så väl lokalt i WideQuick Runtime som i webbgrässnittet med WideQuick Web Client. Därmed har funktionen blivit mer enhetlig och oberoende av vilken plattform som projektet slutligen används på. Beskrivning av funktioner Ibland kan det vara önskvärt att kunna öppna dokument med ett format som WideQuick inte har något inbyggt stöd för. För att göra detta måste dokumentet öppnas i ett externt program, detta görs mycket enkelt med hjälp av System.open(). Exempel på dokument man kan tänkas behöva öppna externt är pdf, doc och txt-dokument. Det går utmärkt att öppna både lokala filer och filer som ligger på t.ex. en webbserver. Exempel - System.open() Man kan mycket enkelt skapa länkar till pdf-dokument, som i det här fallet där vi skapat en länk till en manual för aktuell komponent i anläggningen. Manualen är ett pdf-dokument och kommer att öppnas i standardprogrammet för pdf-filer. Öppnas länken i Web Client kommer pdf-dokumentet att öppnas i webbläsaren. - 15

16 Ny funktionalitet för WideQuick Web Client WideQuick Web Client har kompletterats med nya funktioner som öppnar upp helt nya möjligheter. Förutom att WideQuick Web Client numera har stöd för ännu fler WideQuickfunktioner kan WideQuick Web Client ta emot information via url:en. Detta för att kunna styra vilken vy som ska visas i webbläsaren i samband med anslutningen och ha möjlighet att ändra värden i WideQuicks datalager. Beskrivning av funktioner WideQuick Web Client har från och med version 8.0 stöd för interaktionsobjektet Tabell och objektet HTMLBrowser. Objekten beskrivs i egna avsnitt eftersom vi även försett dem med ny funktionalitet. WideQuick Web Client kan nu ta emot argument via url:en som anges i webbläsaren. Med argumenten går det att välja vilken WideQuickinstallation som WideQuick Web Client ska ansluta till. Det går också att skicka information om vilken arbetsvy som ska användas som startvy samt ändra värden på variabler i datalagret. Även konfigurationen av WideQuick Web Client har blivit enklare genom att fler inställningar har passande värden från början. Skulle det trots allt behöva göras någon justering så görs det enkelt med hjälp av verktyget WideQuick Web Client Config Tool. Möjliga system att ansluta till samt vilka arbetsvyer som kan användas som startvyer och vilka variabler som kan påverkas anges i WideQuick Web Clients konfiguration. Tillsammans ger detta möjligheter att t.ex. skapa en överordnad portal som kan navigera till en översiktvy innehållande en vyväljare och samtidigt påverka vyväljarens index-variabel i anslutningsögonblicket. Exempel - Överordnad webbfunktionalitet (portallösning) Vill man bygga en egen överordnad portal för webben kan man använda den nya funktionaliteten i WideQuick Web Client. Med WideQuick 8.0 är det enkelt att integrera en eller flera WideQuickinstallationer i sin HTML-lösning. Den överordnade HTML-lösningen kan ansluta mot lokala HMI-, SCADA- och PSIM-projekt via WideQuick Web Client. Det finns flera olika vägar att välja när man ska bygga gränssnittet. I det här fallet har vi valt att bygga det som en mix kring rena WideQuickobjekt kombinerat med HTML-objekt via objektet HTMLBrowser. På så vis kan man t.ex. lägga till en enkel trädvy, gjord i HTML, som länkar till undersystemen via argument till WideQuick Web Client. HTML-browsern har även som uppgift att presentera de olika undersystemens arbetsvyer, beroende på vilken länk man klickar på i trädet. Undersystemen presenteras i en iframe i HTML- Browsern. Larm från de olika undersystemen kommer att presenteras i den gemensamma larmlistan. 16 -

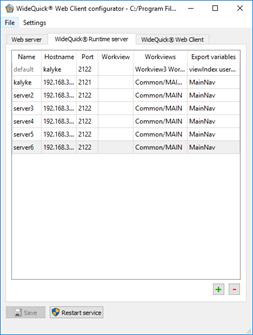

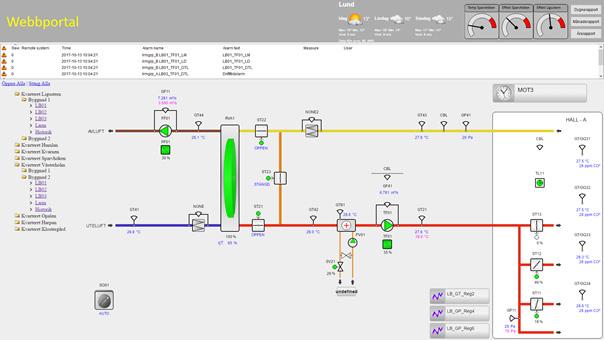

17 I den överordnade WideQuickinstallation bygger man ett gränssnitt för att komma åt arbetsvyer, larmlista och historik i vart och ett av undersystemen. WideQuick Web Client konfigureras för att komma åt dessa undersystem, där man anger IP-adress och vilka arbetsvyer och variabler man ska komma åt. - 17

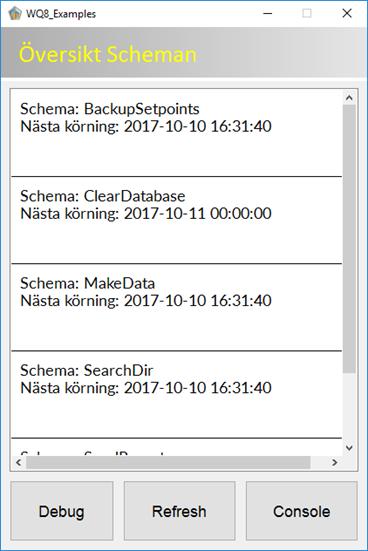

18 Schema Med hjälp av Schemaobjektet i WideQuick bestämmer man under vilka tidsintervaller man vill att olika saker skall aktiveras eller exekveras. Ibland behöver man veta vilka schema som körs och när de ska exekvera nästa gång. I WideQuick finns numera informationen tillgänglig i en systemvariabel för respektive schema. Beskrivning av funktioner Ett schema kan användas till en mängd olika uppgifter, det kan röra sig om allt från när man vill köra en backup på vissa variabler, rensa en databas eller till tidpunkter då man vill automatiskt skicka rapporter. För varje schema i ett WideQuickprojekt skapas en systemvariabel som delvis består av schemats namn. Systemvariabeln innehåller tidpunkten för när schemat ska exekveras nästa gång i ett Date-format som kan konverteras till en läsbar sträng med tostring()- funktionen. Exempel - Översikt av schema Här sammanställs alla scheman som finns definierade i projektet. Även tidpunkten för när schemat kommer att exekveras nästa gång presenterars. Listan kan uppdateras manuellt via knappen Refresh, alternativt kan man skriva en funktion som uppdaterar listan automatiskt. 18 -

19 Skriptkonsol Skriptkonsolen är ett effektivt verktyg för att presentera eller påverka variabelvärde i WideQuick Runtime. Skriptkonsolen returnerar ett skriptobjekt när den öppnas som kan användas för att skicka kommando till konsolen. Funktionen kan t.ex. användas för att direkt konfigurera vilka variabler som ska övervakas, läsa in en färdig konfiguration från fil eller spara aktuell konfiguration och göra utskrifter från skript för felsökning. Beskrivning av funktioner Det nya skriptobjektet som skriptkonsolen returnerar ger möjlighetar att styra och påverka vad skriptkonsolen övervakar och presenterar. Med de två kommandona watch() och unwatch() går det att lägga till och ta bort variabler som övervakas. Med kommandot exec() går det att spara aktuell konfiguration eller läsa in en ny konfiguration från fil. Kommandot kan också användas för att göra utskrifter till konsolen och mycket mer. Exempel - Övervaka systemvariablerna för klockan Som exempel kan två skriptrader öppna skriptkonsolen och lägga till samtliga systemvariabler för klockan. this.console = Debugger.showConsole(); this.console.watch( _sys_clock* ); Istället för systemklockan kan valfria variabler läggas till på samma sätt. På ett liknande vis går det att läsa in en färdig konfiguration när konsolen öppnas. this.console = Debugger.showConsole(); this.console.exec(!watch read file myconfig.conf ); Från konsolen kan konfigurationen modifieras och sparas igen alternativt går det att lägga till nya variabler direkt i konfigurationsfilen. Konfigurationsfilen är mycket enkelt uppbyggd som en lista med namnen på de variabler som ska övervakas och kan därför även modifieras direkt i en texteditor. - 19

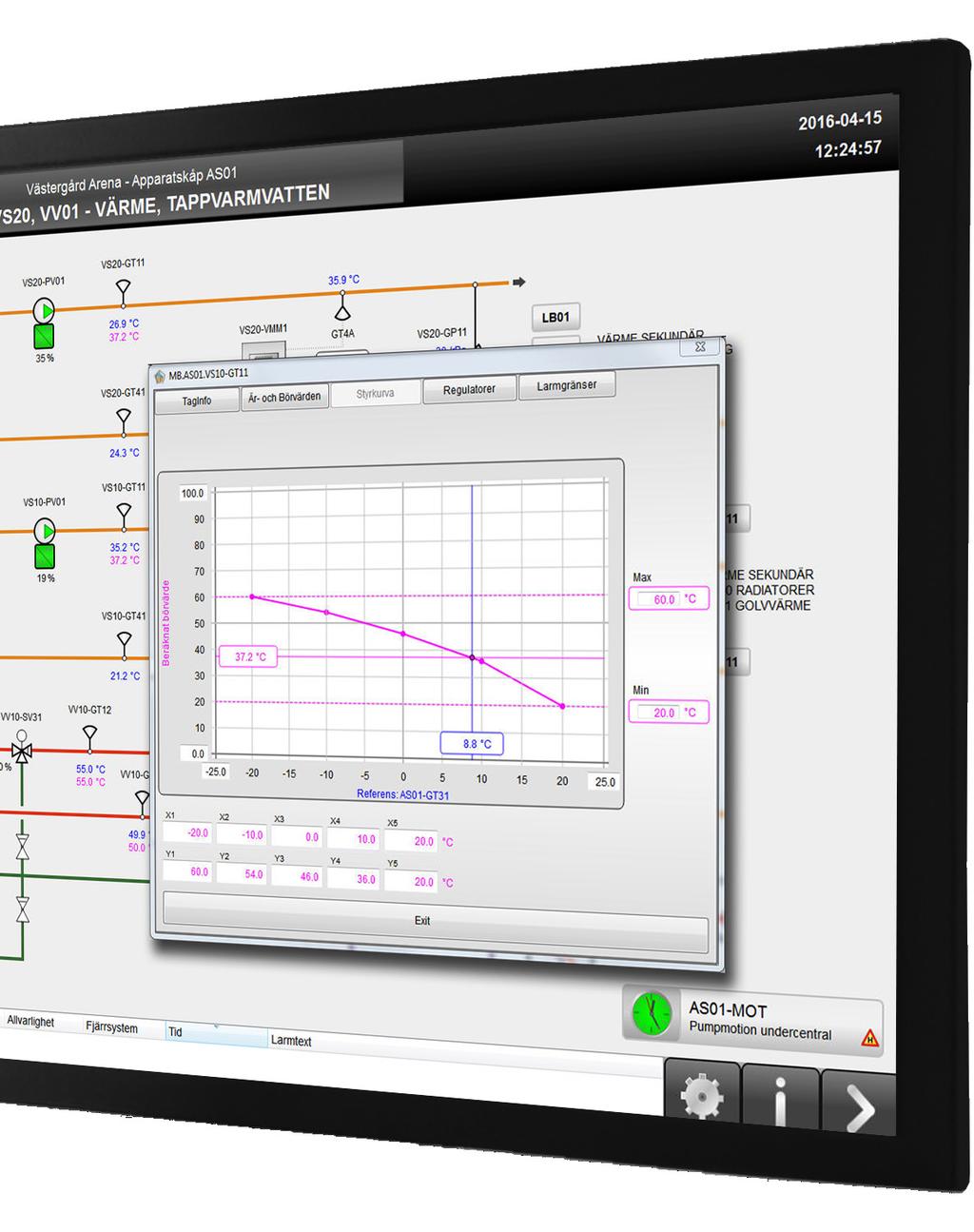

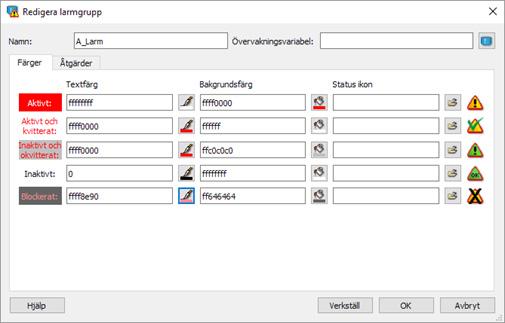

20 Förhandsgranskning av färgkombinationer för larm Det har alltid varit möjligt att ange textfärg och bakgrundsfärg för larmtexter på så väl larmgruppnivå som för enskilda larm. Däremot har det endast varit möjligt att ange vilken symbol som ska presenteras på larmgruppen. Nu har det tillkommit möjligt att ange en unik symbol för varje enskilt larm. Vi har även komplettera med en förhandsgranskning av de valda färgkombinationerna för larmen för att det ska vara lättare att hitta en bra kombination. Beskrivning av funktioner Ofta används olika färgkombinationer av textfärg och bakgrundfärg för att förtydliga larmens tillstånd eller grupptillhörighet. Ett aktivt larm ska framträda mer än ett inaktiverat eller kvitterat larm. Likaså kan det vara en fördel om larm från olika larmgrupper har olika färgkombinationer för att t.ex. skilja på allvarliga larm, varningar och händelser. Med den nya förhandsgranskningsfunktionen har det blivit lättare att hitta en bra kombination av textfärg och bakgrundfärg så att texten blir lättläst även om den har mycket färg för att pocka på uppmärksamheten. Exempel - Färgkombinationer för larm Ett exempel på när olika färgkombinationer på larm kan användas är för att skilja på allvarliga larm och händelser. Allvarliga larm kan t.ex. presenteras i olika kombinationer av röd färg. Medan händelser istället presenteras med olika blå kombinationer. 20 -

21 21

22 Beställning av WideQuicklicens Information om hur du väljer rätt licens vid beställning av WideQuick Vi tycker det är viktigt att alla som är intresserade av WideQuick förstår hur enkelt det är att välja rätt licens vid beställning av vår mjukvara WideQuick HMI/SCADA/PSIM. Vi vill att beställningsprocessen ska vara enkel även om det finns ett stort antal licenser och artiklar att välja bland. Du beställer endast WideQuick Runtimelicenser Det är endast WideQuick Runtime som kräver en licens. Antalet klienter (WideQuick Remote Client) och antalet Webbklienter (WideQuick Web Client) som systemet kan ha regleras av antalet tillåtna anslutningar för respektive WideQuick Runtimelicens. Vid beställning av en WideQuick Runtimelicens ingår det ofta flera klientanslutningar i grundlicensen, dessa kan sedan utökas med fler klientanslutningar. Val av operativsystem Eftersom WideQuick kan köras på Windows eller Linux är det första valet som ska göras vilket operativsystem datorn har där WideQuick Runtime ska köras. Beställa ny licens eller uppdatera befintlig licens Det går att beställa helt nya licenser eller uppdatera befintliga licenser. Gäller beställningen nya licenser finns det även möjlighet att beställa licenserna med fem års fria uppdateringar. Följande alternativ finns: Beställning av ny licens utan fria uppdateringar Beställning av ny licens med 5 års fria uppdateringar (rekommenderas) Uppdatering av licens utan fria uppdateringar till en licens med 5 års fria uppdateringar Oavsett vilket val som gjorts finns samma valmöjligheter i fortsättningen. Val av licensnivå för WideQuick Det finns möjlighet att välja vilken licensnivå, d.v.s. vilken nivå på funktionalitet som WideQuick ska ha. Det finns fyra licensnivåer att välja bland för WideQuick Runtime: HMI-BASIC, HMI-EXTENDED, SCADA-ADVANCED och SCADA-PREMIUM. I tabellen på nästa sida finns information om skillnaderna mellan de olika licensnivåerna. Den grundläggande skillnaden är att en WideQuick Runtime med SCADA-licens eller PSIM-licens kan ansluta till en eller flera WideQuick Remote Client och/eller fler WideQuick Runtime, det kan inte HMI-licenserna. HMI-BASIC är endast avsedd för utbildningsändamål. Storlek på systemet När valet av licensnivå är klart återstår det enbart att välja storlek på licensen, d.v.s. det maximala antalet externa taggar (variabler) som WideQuick Runtime ska använda. Du har alltid möjlighet att uppgradera din WideQuicklicens Oavsett vilket val som görs går det alltid att uppgradera en licens till fler externa taggar eller högre licensnivå genom att endast betala mellanskillnaden mellan den befintliga licensen och den licens som systemet ska uppgraderas till. 22 -

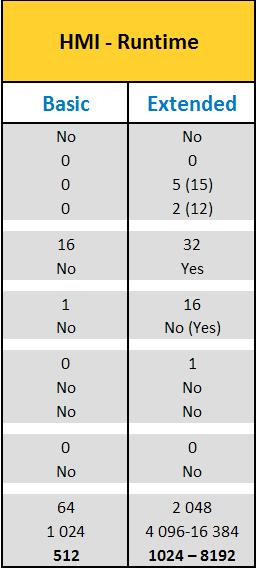

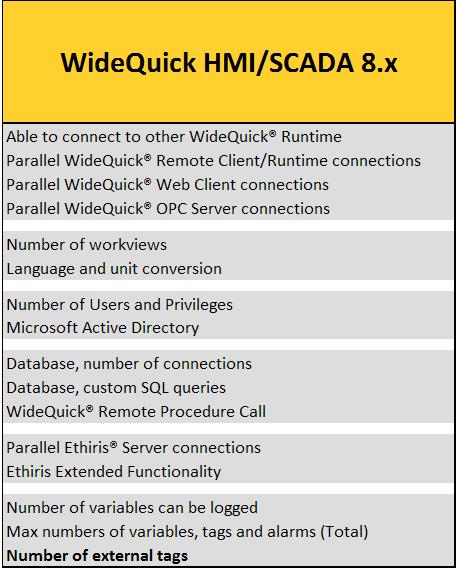

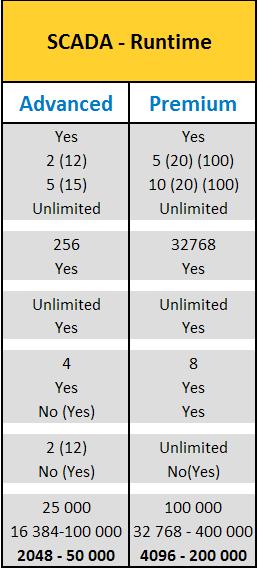

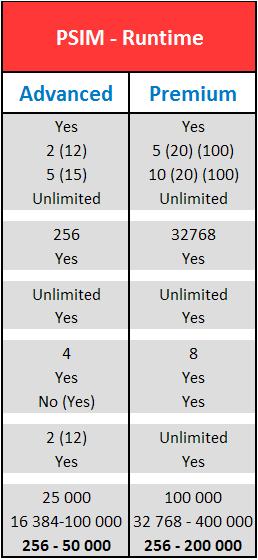

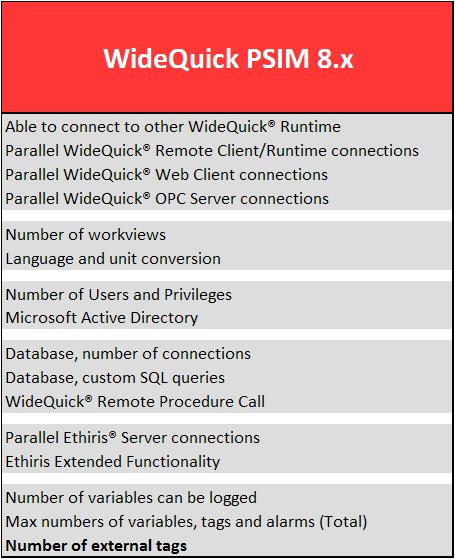

23 Licenstabell WideQuick - 23

24 Release Notes Innehållsförteckning Nyheter i samtliga produkter Nyheter i WideQuick Designer Nyheter i WideQuick Runtime Nyheter i WideQuick Web Client Buggfixar sedan WideQuick

25 Nyheter i samtliga produkter 1. WideQuick 8.0 kan installeras parallellt med tidigare versioner WideQuick 8.0 kan installeras parallellt med tidigare versioner. Det är alltid den version som installeras senast som kommer att vara standardprogrammet som körs när man exempelvis dubbelklickar på filer (krun, kpro). OBS: Var uppmärksam på att det kan uppstå konflikter ifall man t.ex. kör två instanser av WideQuick Web Client och låter dem lyssna på samma port. Det rekommenderas att man enbart kör en version åt gången inom samma projekt/ anläggning. 2. Uppdaterade licensnivåer WideQuick 8.0 innehåller en del förändringar som påverkar vilken funktionalitet som är tillgänglig för de olika licensnivåerna. De områden som har uppdaterats är: hur många samtidiga klienter som kan ansluta samtidigt till en server (Remote Client och Web Client) och databasanslutningarna. I den nya versionen licenseras varje databasanslutning som konfigureras i WideQuick Designer, men varje anslutning har istället full prestanda oavsett licensnivå. För att ställa egna frågor till databaser krävs att man har en SCADA-licens (Advanced eller Premium). 3. Stöd för IPv6 WideQuickprodukterna kan nu använda IPv6-adresser. Givetvis fungerar det fortfarande att använda IPv4-adresser. 4. Inget direktstöd för MySQL Vänligen notera att det inte längre går att använda en direktanslutning till MySQL i WideQuick 8.0. För att kommunicera med MySQL behöver man konfigurera en ODBC-koppling mot databasen. Efter att kopplingen har byts ut mot en ODBC-koppling kommer kommunikationen mot MySQL-databaser att fungera precis som tidigare. Nyheter i WideQuick Designer 1. Flexibel och effektiv redigering av variabeldata De tabeller där man redigerar data relaterat till larm och variabler/taggar har fått många nya funktioner. Dessa fokuserar på redigering av multipla celler. Funktionaliteten påminner om flercellsredigering i Microsoft Excel. 2. Förhandsgranskning av färgval i larm och larmgrupper Färgvalen för larm och larmgrupper kan förhandsgranskas direkt i sina respektive dialoger. 3. Det går att dubbelklicka för att lägga till privilegier I dialogerna som redigerar användare och privilegier går det nu att lägga till och ta bort privilegier genom att dubbelklicka på dem. Detta gäller även i WideQuick Runtime. 4. Projektets namn visas i titelraden Projektets namn visas nu i WideQuick Designers titelrad. Detta gör det lättare att känna igen olika instanser av Wide- Quick Designer i t.ex. minimerat läge. 5. Effektivare flerstegs in- och utzoomning i arbetsvyer Zoomning i arbetsvyer kan nu ske i steg om 50 %. Dessutom kan man både zooma längre in och längre ut än tidigare. - 25

26 Release Notes Nyheter i WideQuick Runtime 1. Åtgärder i larm WideQuick har fått stöd för åtgärder i larm. Funktionen gör det möjligt att t.ex. öppna en åtgärdslista, en arbetsvy eller köra ett script när användaren klickar på åtgärdscellen i larmobjektet. Det är även möjligt att styra vilka användare som har behörighet att komma åt åtgärdsfunktionen. Åtgärderna kan konfigureras på både larmgrupper och enskilda larm. 2. Säker kommunikation med Ethiris WideQuick Runtime har uppdaterats med de senaste säkerhetsfunktionerna som stöds av Ethiris. 3. Nytt webbläsarobjekt Det nya webbläsarobjektet har stöd för all teknik som man kan förvänta sig av en modern webbläsare. Under ytan finns samma kärna som i Google Chrome. I och med förändringen har currenturl-egenskapen blivit skrivbar. 4. Namn-egenskapen går att komma åt på alla variabler/taggar Nu kan man fråga alla taggar/variabler/larm vad de heter via deras nya name-egenskap. 5. Utan ram -egenskapen går att sätta på enskilda vyer Det är nu möjligt att sätt Utan ram -egenskapen på individuella arbetsvyer. Egenskapen finns under respektive vys egenskapsdialog. 6. Kombinationsrutan har fått stöd för rena skriptobjekt Nu kan man använda scriptbaserade objekt i kombinationsrutan. Tidigare fungerade endast objekt som fanns i datalagret. 7. Avkodning av bilder från Ethiris sker på klientdatorerna Tidigare avkodade WideQuick Runtimeservern själv alla bilder från Ethiris. Numera görs detta på klientdatorerna istället (med undantag av WideQuick Web Client). 8. Refresh-funktion i tabellobjektet WideQuicks tabellobjekt har nu fler användningsområde än tidigare tack vare dess nya refresh-funktion. Den nya funktionen uppdaterar innehållet i tabellen baserat på informationen i objektets datavariabel. 9. Smartare bildobjekt Bildobjektet har uppdaterats med dynamik som styr vilken bild som ska visas. Dynamiken bryter beroendet på att fördefiniera bilder. Dessutom lyssnar WideQuick Runtime efter förändringar i bilderna och skickar ut eventuella förändringar till anslutna klienter. 10. Effektivare hantering av svar från databas Istället för att manuellt anpassa data från en SQL-fråga till att passa t.ex. tabellobjektet kan man använda den nya matrix()-funktionen för att snabbt och effektivt få ut data i rätt format. 26 -

27 11. Hantering av CSV-data WideQuick Runtimes nya CSV-data-objekt gör det enkelt att överföra information mellan flera olika objekt. Objektet har stöd för att läsa in data från en CSV-fil för att sedan t.ex. skriva informationen till datalagret eller presentera den i tabellobjektet. Givetvis går det även att skriva tillbaka informationen till en CSV-fil igen. 12. Stöd för single log on WideQuick Runtime har nu stöd för single log on/sign on. Detta innebär att t.ex. WideQuick Remote kan ansluta till en WideQuick Runtime och sedan återanvända samma inloggningsuppgifter för att komma åt information från andra WideQuick Runtimeservrar. Detta utan att användaren behöver ange sina inloggningsuppgifter mer än en gång. 13. Skriptkonsolen kan styras via skript Skriptfunktionen Debugger.showConsole() returnerar nu ett skriptobjekt. Objektet kan användas för att t.ex. automatisera vilka variabler som ska övervakas. 14. Förenklad syntax i System.open()-funktionen Skriptfunktionen System.open() har blivit enklare att använda tack vare sin nya syntax. Förändringen gör det även lättare att öppna t.ex. pdf-filer både lokalt och via WideQuick Web Client. Nyheter i WideQuick Web Client 1. WideQuick Web Client Configurator Den fristående versionen av WideQuick Web Client kan konfigureras helt med ett nytt grafiskt verktyg: WideQuick Web Client Configurator. Verktyget innehåller en mängd hjälpfunktioner för att minimera risken för att konfiguration inte fungerar som det är tänkt. 2. Uppstartsargument WideQuick Web Client kan använda uppstartsargument till att t.ex. visa en annan vy än den vanliga startvyn vid uppstart. Systemet kan även användas till att sätta värdet på variabler/taggar vid uppstart. Samtliga funktioner behöver aktiveras genom förändringar i inställningsfilen wqweb.ini. 3. Webbläsarobjektet Webbläsarobjektet finns nu i WideQuick Web Client. Observera att objektet hanterar webbadresser men har inte stöd för att presentera lokala filer. 4. Tabellobjektet Tabellobjektet finns nu i WideQuick Web Client. - 27

28 Release Notes Buggfixar sedan WideQuick WideQuick Designer 8.0: Naturlig sortering på namn i variabeltabellerna fungerade inte alltid Det kunde uppstå situationer där sorteringen inte fungerade korrekt. Under vissa omständigheter visades inte Ethiriskonfigurationen Problemet är åtgärdat och projekt som påverkas av problemet återställs per automatik av WideQuick Designer 8. Skriptfiler i projektets Skriptskatalog kunde inte importeras Problemet är åtgärdat. Beskrivningsfältet i instanser var redigerbart Problemet är åtgärdat. Kantlinjer gjorde att polygon- och triangelobjekten såg konstiga ut Problemet är åtgärdat i WideQuicks uppritningsmotor. Inbäddade editorer hanterade inte stora typsnitt på ett korrekt sätt Problemet är åtgärdat. Programmet kändes långsamt vid markering av ett stort antal objekt i arbetsvyer Programmet har optimerats för att lösa problemet. WideQuick Runtime 8.0: Objektlistan reagerade inte alltid på klickhändelser Problemet är åtgärdat. Krasch om man lade till larm i mallobjektet Nu bortser man helt från larmen som har lagts till i mallobjektet. Databasuppkopplingar kunde drabbas av stabilitetsproblem Beroende på konfiguration kunde databaskommunikation leda till programkrasch. Problemet är åtgärdat. Recept var begränsade till att enbart kunna skriva till de 255 första raderna i databasen Begränsningen är borttagen och det är fritt fram att skriva till vilken rad man än önskar. Larmlistan återinitialiserade sig inte korrekt vid förlorad uppkoppling mot servern Problemet är åtgärdat. De systemvariabler som tillhör OPC-drivern hade inte korrekt läs- och skrivrättigheter Problemet är åtgärdat. 28 -

29 WideQuick Web Client 8.0: Felaktig sortering av larmkolumnerna frekvens och aktiv tid Problemet är åtgärdat. Larmlistan respekterade inte alltid larmens tillgänglighet Larm kunde läsas över som WideQuick Web Client egentligen inte hade tillstånd att presentera. Inaktiva vyer i vyväljare pausade inte sina skript Nu hanterar WideQuick Web Clients vyväljare vyerna på samma sätt som sin motsvarighet i WideQuick Runtime. Snabb nedstängning av en session kunde orsaka programkrasch vid användning av objektlistan Problemet är åtgärdat. - 29
