PSIM SOFTWARE. Fire Alarm. Building Automation. Ethiris Video Management Software. Perimeter Intrusion PLC. Intruder Alarm. Access

Transkript

1 PSIM SOFTWARE Ethiris Video Management Software Fire Alarm Building Automation PLC Database Access Perimeter Intrusion Access Control Intruder Alarm SCADA Operator Panel Other Security Systems Distributed I/O

2 WideQuick PSIM - En öppen lösning En PSIM-mjukvara möjliggör integration av olika säkerhetssystem och presenterar relevant information i ett gemensamt användargränssnitt. WideQuick PSIM fungerar som ett överordnat system som kommunicerar med exempelvis videoövervakning, passagesystem, brandlarm, inbrottslarm samt andra system för säkerhets- och fastighetsautomation. Den inbyggda skalbarheten i WideQuick PSIM gör den lämplig i såväl stora applikationer, till exempel övervakning av städer eller stora flygplatser, som i mindre installationer. Alla system som behöver samla in information från mer än ett system och presentera den i ett gemensamt effektivt användargränssnitt, har nytta av en PSIM-lösning. Ethiris Video Management Software SCADA Brandlarm Databasåtkomst Fastighetsautomation Passagesystem Inbrottslarm PLC 2

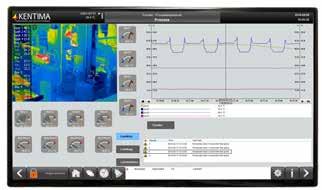

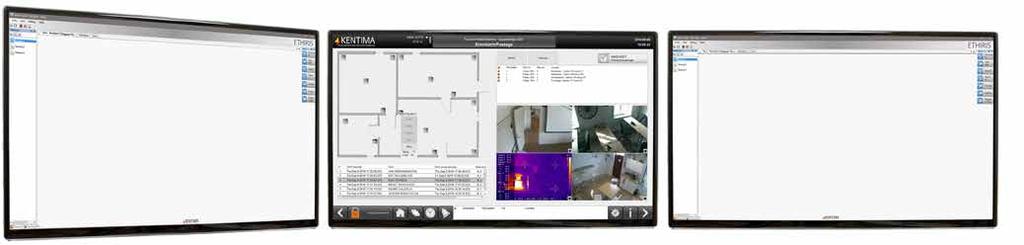

3 Situationshantering Intelligent filtrering genom att kombinera larm och händelser ger operatören full kontroll över alla situationer som kan uppstå i en anläggning. Hantering till följd av olika händelser kan utföras automatiskt och/eller manuellt av en operatör. Rätt beslut kan fattas snabbt eftersom operatören har tillgång till all relevant information. Effektivitet WideQuick PSIM samlar in information från flera olika källor och presenterar den i ett gemensamt användargrässnitt. Det håller inte bara nere antalet nödvändiga skärmar utan underlättar också arbetet för operatören då enbart ett användargränssnitt krävs oavsett antal underliggande säkerhetssystem. WideQuick PSIM ökar effektiviteten i operatörens arbete och reducerar också risken för handhavandefel. Datainsamling WideQuick PSIM går att ansluta till ett stort antal olika säkerhetssystem och möjliggör dubbelriktad datakommunikation. Filtrering Genom att sammanställa den insamlade datan kan WideQuick PSIM använda logik för att filtrera vilken information som är viktig och relevant. Presentation En av de stora fördelarna med en PSIM-lösning är att relevant information sammanställs och presenteras för operatören. Det görs i ett gemensamt användargränssnitt och ger en utmärkt överblick av situationen. Informationen kan presenteras i kontrollrummet så väl som på en lokal dator eller även via en webbläsare. Behörighet Säkerhetssystemet i WideQuick PSIM baseras på privilegier för att säkerställa att valda delar av systemet enbart kan användas av behörig personal. Procedurer Vid allvarliga händelser är det av yttersta vikt att en särskild procedur följs för att hantera situationen på ett korrekt sätt. Aktuella checklistor för obligatoriska åtgärder kan presenteras för operatören baserat på vilken händelse som sker. Åtgärder Det finns ett brett spektrum av interaktionsobjekt i WideQuick PSIM som kan användas när operatören interagerar med systemet. Distribuerade I/O Perimeterintrång Andra säkerhetssystem Operatörspaneler - 3

4 Integration och kommunikation WideQuick PSIM använder standardiserade protokoll, som till exempel OPC och ONVIF, vilket ger tillgång till alla system som har stöd för standardprotokoll. För att komma åt de system som använder propiertära kommunikationsprotokoll kan specifika drivrutiner implementeras. WideQuick PSIM Datainsamling Remote Server Översättning Användare & Privilegier Arbetsvyer Interaktionsobjekt Grafiska objekt Objektsbibliotek Datalager Databaskoppling Historikloggning Enhetskonverterare Larmövervakning Schema Filtrering Presentation Behörighet Procedurer Åtgärder Passagesystem Inbrottslarm Brandlarm Databasåtkomst Kommunikationslager OPC ONVIF ODBC Modbus Specifika drivrutiner IP-kameror Fastighetsautomation Exempel på system som kan integreras med WideQuick PSIM. 4 -

5 Användningsområden för PSIM Övervakning av städer WideQuick PSIM är ett överordnat säkerhetssystem och tack vare den inbyggda skalbarheten är det väl anpassat för stora projekt, exempelvis övervakning av hela städer. Ett vanligt förkommande scenario inom stadsövervakning är att kombinera WideQuick PSIM och Ethiris VMS för att skapa ett verkligt intelligent system som kan utnyttja den sömlösa integrationen mellan de båda mjukvarorna fullt ut. Flygplatser WideQuick PSIM är installerat på flera flygplatser runt om i världen, till exempel Dallas, Heathrow, Gatwick och Genève. På Dallas flygplats kommunicerar WideQuick PSIM med ett dockningssytem från Safegate. De kommunicerar genom det standardiserade OPC-gränssnittet och presenterar realtidsinformation från de 160 gaterna. Fängelser WideQuick PSIM används som överordnat säkerhetssystem i fängelser. Ett stort antal olika säkerhetssystem som passagesystem, videoövervakning och brandlarm är kopplade till WideQuick PSIM där all information samlas och presenteras för operatören i ett gemensamt användargränssnitt. Arenor Det finns ett stort behov av övervakning av läktarsektionerna på arenor under matcher, konserter och andra evenemang. WideQuick PSIM och Ethiris VMS kontrollerar på ett effektivt sätt flera PTZ-kameror genom ett enda klick från operatören. Förinställda scenario som skanning av läktare, in- respektive utträde av publik samt hemmalägen ökar ytterligare effektiviteten hos operatören. Andra användningsområden Ett vanligt användningsområde för WideQuick PSIM är köpcentrum. Andra exempel är industrier, infrastruktur, fastighetsautomation och byggnadsprojekt. Du kan läsa mer om dessa i vår broschyr Success Stories. - 5

6 WideQuick PSIM - funktioner En PSIM-mjukvara innehåller många användbara funktioner. I WideQuick PSIM kan de flesta funktionerna användas direkt, men flexibiliteten och de kraftfulla verktygen gör det mycket enkelt att skapa avancerad funktionalitet genom att kombinera olika objekt och funktioner. Projektmallar Flera exempelprojekt är inkluderade i installationen av WideQuick PSIM. Dessa projekt innehåller bra exempel på vad som kan göras och hur detta uppnås. En välgenomtänkt struktur tillämpas i exemplen och de kan lätt återanvändas och anpassas enligt önskemål genom att använda de kraftfulla grafiska funktionerna. Presentationslager Tack vare de smarta dynamiska funktionerna i WideQuick PSIM kan alla objekt visas/döljas beroende på tillstånd. Denna funktion kan användas för att tillhandahålla presentationslager som kan aktiveras både automatiskt och manuellt. Larm och händelser Larm- och händelsemodulen i Wide- Quick PSIM är väldigt sofistikerad och var ursprungligen utvecklad för SCADAmarknaden. Statistik och trender I WideQuick PSIM kan alla variabler loggas cykliskt eller när det sker en förändring i variabeln. Det finns förinställda objekt för att visa både statistik och trendgrafer av alla utvalda variabler. Statistik och trendgrafer är ett utmärkt verktyg för att kunna fatta säkra beslut. Genom att kombinera dessa med larmloggar och larmfrekvenslistorna underlättas utredningarna och kan mycket väl utgöra skillnaden mellan misslyckande och framgång när det gäller att hitta den utlösande faktorn i en larmsituation. Standardiserade åtgärder I en stressig situation är det av stor vikt att operatören får så mycket stöd från systemet som möjligt. Att presentera en checklista för operatören där man prickar av obligatoriska åtgärder att utföra vid ett larm, är ett tydligt och säkert sätt att säkerställa att standardprocedurer upprätthålls. 6 -

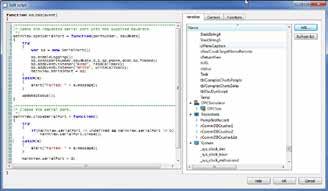

7 Andra bra funktioner Den inbyggda JavaScript-motorn som finns i både WideQuick PSIM och Ethiris VMS är ett utomordentligt verktyg när man skräddarsyr ett system. Det finns praktiskt taget inga gränser för vad systemintegratören kan åstadkomma genom att använda skript. En inbyggd variabelbläddrare, intellisense och drag & drop-funktionen gör skriptning lättare än någonsin tidigare. Kraftfulla, färdiga objekt som till exempel ActiveX-behållare och HTML-objekt tillåter sömlös integration med tredjepartsverktyg och webbsidor. Skript och datalager WideQuick PSIM förser integratören med ett skriptspråk som enkelt förbättrar funktionaliteten med fler avancerade funktioner i PSIM-systemet. Skriptspråket finns också tillgängligt för att utföra mer matematiska och logiska beräkningar i alla former av dynamik. I WideQuick PSIM kan skripten exekveras i olika situationer till exempel som resultat av en händelse eller kontinuerligt i dynamik och schema. HTML ActiveX-objekt En ActiveX-behållare är inkluderad i WideQuick PSIM, vilket innebär att man kan bädda in ActiveX-komponenter i sin presentation. Det går även att använda COM-komponenter, som dessutom kan utnyttjas av skriptmotorn. Språkstöd HTML-objekt WideQuick PSIM innehåller en HTML-läsare med stöd för HTML-dokument och kommunikation med webbservrar. Det finns också stöd för andra webbrelaterade teknologier som till exempel att köra JavaScript från en webbsida. Enhetskonverterare WideQuick PSIM innehåller ett avancerat verktyg för att extrahera text som finns i ett projekt och samla den i externa översättningsfiler. Det finns även en inbyggd funktion för att skapa översättningar direkt i programmet. Säkerhet och privilegier Det finns flera säkerhetsfunktioner integrerade i WideQuick PSIM för att säkerställa att utvalda delar av ett system endast kan användas av behörig personal. Säkerhetssystemet baseras på privilegier och kan därmed struktureras fritt. - WideQuick PSIM har en funktion som gör det möjligt för operatören att när som helst byta mellan olika enhetssystem. Projekt kan inledningsvis byggas med till exempel SI-systemet och US-enheter, och därefter är det enkelt att lägga till fler enhetssystem. Databaser WideQuick PSIM kan kommunicera med ODBC-datakällor. Det ger tillgång till nästan alla databaser på marknaden så som SQL Server och Oracle. Databaskopplingen kan också användas när historisk data ska loggas till databaser. 7

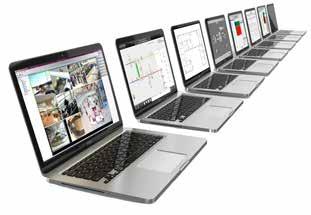

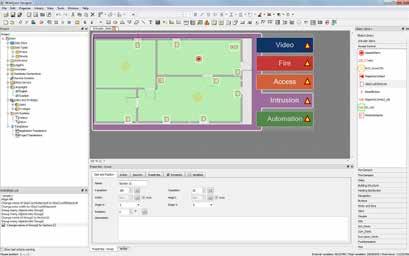

8 W NW SW N S NE E SE WideQuick Designer WideQuick Designer används för utveckling och konfiguration av alla WideQuick PSIM-applikationer, oavsett om informationen ska presenteras direkt i Runtime Client, Remote Client eller i Web Client via en webbläsare. Applikationen byggs upp av objekt som snabbt konfigureras och anpassas till den specifika applikationen. Genom att använda ett av exempelprojekten som ingår i WideQuick PSIM är systemintegratören på god väg till ett komplett fungerande system. WideQuick Designer WideQuick Web Client WideQuick Remote Client WideQuick Runtime Brandvägg Lokal dator Internet Kontrollrum WideQuick Web Client Mobil Webbläsare: WideQuick Web Client Surfplatta Apple Safari Firefox Mozilla Firefox Internet Explorer WideQuick Web Client PC Google Chrome Förhandsgranska Ett WideQuick PSIM-projekt behöver inte kompileras, färdig kod skapas direkt när man har skapat ett objekt. Det innebär att man alltid kan starta förhandsgranskningen i WideQuick Designer och omgående se hur projektet kommer att se ut och fungera i WideQuick Runtime. Om externa enheter eller system är anslutna kommer även kommunikationen att fungera. Web Client WideQuick Web Client är en webbservermodul som ansluter till WideQuick Runtime och gör det möjligt att övervaka och kontrollera en anläggning via vanliga webbläsare på både datorer och mobila enheter. Den kan köras på Microsoft Internet Information Server (IIS) med Windows eller på en webbserver som har stöd för Fast CGI med GNU Debian/ Linux, till exempel Apache, eller köras för sig själv. WideQuick Web Client kräver inte installation av pluginmoduler i webbläsaren. Det behövs alltså ingen ActiveXkomponent, Adobe Flash Player, Oracle Java eller Microsoft Silverlight plugin på datorn, bara en modern webbläsare. 8 -

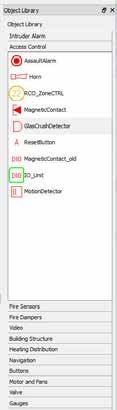

9 Snabbt och effektivt Att utveckla avancerade säkerhetssystem går oerhört lätt när WideQuick PSIM används. Många systemintegratörer är överens om att WideQuick PSIM är en av de snabbaste utvecklingsverktygen i branschen. Innovativa verktyg så som OPC-läsare, grafisk positionsjustering, objektsbibliotek och ångra/gör om listan har en dramatiskt positiv påverkan på utvecklingstiden. Objektsbibliotek I WideQuick PSIM finns det fördefinierade objektsbibliotek för alla typer av säkerhetssystem så som brandlarm, inbrottslarm, passagesystem och inom fastighetsautomation. Utöver detta är det möjligt att skapa skräddarsydda objekt och placera dem i objektsbiblioteket för återanvändning både i nuvarande och andra projekt. Från objektsbiblioteket går det att dra in önskat antal instanser av objektet till en eller flera arbetsvyer i projektet genom drag & drop-funktionen. Dynamiken i de nya instanserna fungerar oberoende av varandra. Ändras något i objektsbiblioteket slår det igenom i alla instanser i projektet. Objektsbiblioteket är ytterligare en orsak till framgången för WideQuick PSIM och det betraktas som ett av de snabbaste och mest effektiva verktygen i branschen. Vektorbaserad grafik WideQuick PSIM har en väl genomtänkt struktur för att skapa vektorbaserad grafik. De grundläggande grafiska objekten kan snabbt modifieras med färg, toningar i flera steg, rotation, ram och storlek för att skapa ett modernt och intiutivt användargränssnitt. Ångra/gör om Den kraftfulla listan ångra/gör om håller reda på alla ändringar som görs i det pågående projektet. Det är enkelt att gå fram och tillbaka i listan och på så sätt ångra/göra om tidigare arbete. Detta sparar mycket tid och ger möjlighet till att prova nya idéer utan att riskera att förstöra projektet. Thermometer Gauge Door state Kundanpassat gränssnitt Ibland används de bifogade exempelprojekten i verkliga system. Dessa är en bra grund att utgå från och systemintegratören kan sedan välja att ändra några detaljer i användargränssnittet. En av de mest uppskattade egenskaperna hos WideQuick PSIM är de kraftfulla verktygen för grafisk design. Med minimal erfarenhet kan de flesta användarna uppnå fantastiska resultat genom att använda Wide- Quick Designer. Ett exempel på dess enkelhet är att man kan ändra färgen på exempelvis brandlarmsdetektorer i ett projekt genom att ändra färgen på objektet i objektsbiblioteket. Förändringen av objektet träder i kraft i samtliga delar av projektet. - 9

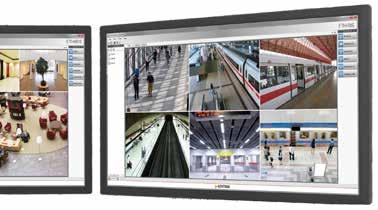

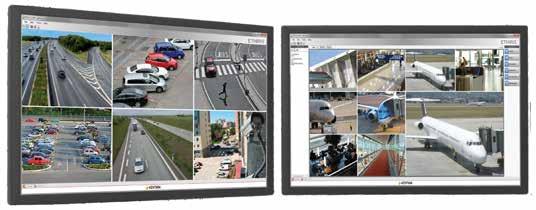

10 Smart integration med Ethiris VMS Kentimas mjukvara Ethiris är en kompetent videoövervakningsmjukvara med framstående funktioner så som kluster, skript och OPC-kommunikation. Tack vare den sömlösa integrationen med WideQuick PSIM blir det ett naturligt val för videoövervakning i en PSIM-lösning. Hela Ethirissystemet kan fjärrstyras, per automatik eller manuellt, från WideQuick PSIM för att exempelvis skapa videoväggar eller spela upp video genom att använda Ethiris Client. Det finns ett EthirisViewobjekt inkluderat i WideQuick PSIM för att titta på live- och inspelad video direkt i användargränssnittet i WideQuick PSIM. PSIM Software Ethiris Cluster Videovägg Video Management Software Direktuppspelning IP-kameror Analys 10 -

11 Kentimas affärsområden Kentima är ett innovativt företag som bedriver utveckling, tillverkning och försäljning av avancerade produkter som är avsedda för säkerhets- och automationsbranschen. Inom våra två affärsområden, erbjuder vi marknaden sex olika produktområden. Automation Security HMI/SCADA Industrial Computers Operator Panels VMS NVR PSIM Kentimas Partner Program Vi på Kentima värderar kontakten med våra kunder högt och vi söker kontinuerligt efter nya distributörer och återförsäljare. Partnerprogrammet är främst avsett för att stödja systemintegratörer och att öka deras kunskap om hur våra produkter förenklar deras arbete. Samarbete Tillsammans drar vi nytta av varandra och blir ännu mer framgångsrika. Utbildning Kunskap skapar lönsamhet både på lång och kort sikt. Marknadsstöd Förenkla er försäljning och kundkontakt med förstklassigt material. Utveckling Skapa konkurrenskraft genom att påverka produktutvecklingen. Erfarenhet Vi lär av varandra genom varandra med våra guider och events. Support Tillgång till kvalificerad kompetens både via nätet och telefon. Utbildningar Kentima har lång och god erfarenhet av att utbilda våra distributörer och systemintegratörer. Vi är övertygade att en ökad kunskap leder till ökad försäljning, förbättrade resultat och nöjdare partners och slutkunder. WideQuick Training Basic Training Script Training Professional Training Building Automation Ethiris Training Basic Training Script Training Professional Training Basic/Professional Combo Training - 11

12 KENTIMA PRODUCT LINES SECURITY VIDEO MANAGEMENT SOFTWARE NETWORK VIDEO RECORDER/CLIENT PSIM SOFTWARE AUTOMATION HMI/SCADA SOFTWARE INDUSTRIAL COMPUTERS OPERATOR PANELS Postadress: Besöksadress: BOX 174 Kastanjevägen 2 SE Staffanstorp Staffanstorp Sverige Sverige Tel: +46 (0) Fax: +46 (0) info@kentima.com Copyright Kentima AB. All rights reserved. Ethiris and WideQuick is a registered trademark of Kentima AB Swedish.
