Plattform. Vy från Helgonaparken mot nya huvudentrén. Promenad mot entrén SKISSERNAS MUSEUM. Situationsplan 1_400 (A1) Plattform

Transkript

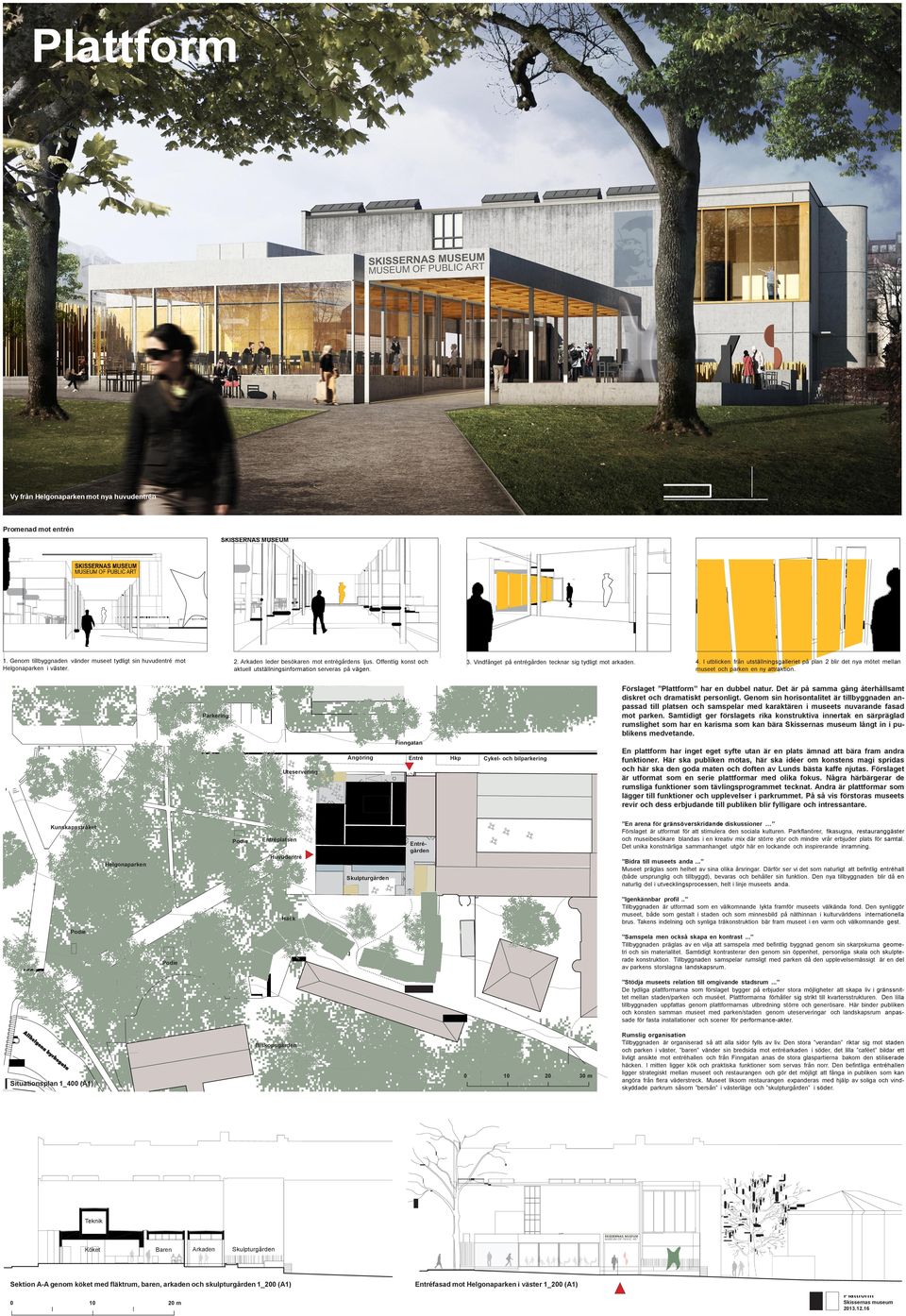

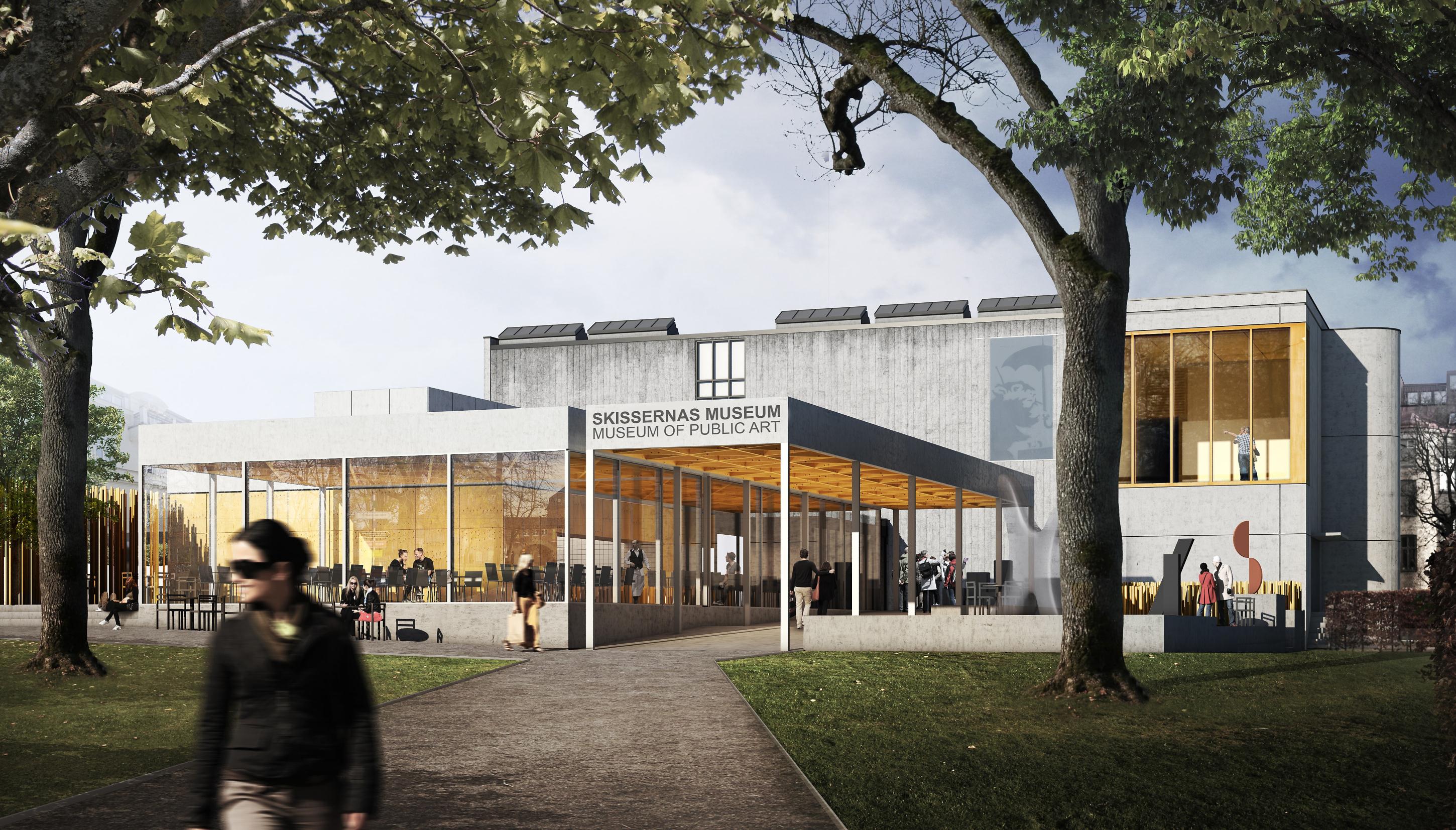

1 Plattform Vy från Helgonaparken mot nya huvudentrén Promenad mot entrén SKISSERNAS MUSEUM 1. Genom tillbyggnaden vänder museet tydligt sin huvudentré mot Helgonaparken i väster. 2. Arkaden leder besökaren mot entrégårdens ljus. Offentlig konst och aktuell utställningsinformation serveras på vägen. 3. Vindfånget på entrégården tecknar sig tydligt mot arkaden. 4. I utblicken från utställningsgalleriet på plan 2 blir det nya mötet mellan museet och parken en ny attraktion. Förslaget Plattform har en dubbel natur. Det är på samma gång återhållsamt diskret och dramatiskt personligt. Genom sin horisontalitet är tillbyggnaden anpassad till platsen och samspelar med karaktären i museets nuvarande fasad mot parken. Samtidigt ger förslagets rika konstruktiva innertak en särpräglad rumslighet som har en karisma som kan bära Skissernas museum långt in i publikens medvetande. Parkering Finngatan Angöring Entré Hkp En plattform har inget eget syfte utan är en plats ämnad att bära fram andra funktioner. Här ska publiken mötas, här ska idéer om konstens magi spridas och här ska den goda maten och doften av Lunds bästa kaffe njutas. Förslaget är utformat som en serie plattformar med olika fokus. Några härbärgerar de rumsliga funktioner som tävlingsprogrammet tecknat. Andra är plattformar som lägger till funktioner och upplevelser i parkrummet. På så vis förstoras museets revir och dess erbjudande till publiken blir fylligare och intressantare. Cykel- och bilparkering Uteservering En arena för gränsöverskridande diskussioner Förslaget är utformat för att stimulera den sociala kulturen. Parkflanörer, fikasugna, restauranggäster och museibesökare blandas i en kreativ mix där större ytor och mindre vrår erbjuder plats för samtal. Det unika konstnärliga sammanhanget utgör här en lockande och inspirerande inramning. Kunskapsstråket Podie Entréplatsen Entrégården Huvudentré Bidra till museets anda... Museet präglas som helhet av sina olika årsringar. Därför ser vi det som naturligt att befintlig entréhall (både ursprunglig och tillbyggd), bevaras och behåller sin funktion. Den nya tillbyggnaden blir då en naturlig del i utvecklingsprocessen, helt i linje museets anda. Helgonaparken Skulpturgården Igenkännbar profil.. Tillbyggnaden är utformad som en välkomnande lykta framför museets välkända fond. Den synliggör museet, både som gestalt i staden och som minnesbild på näthinnan i kulturvärldens internationella brus. Takens indelning och synliga träkonstruktion bär fram museet i en varm och välkomnande gest. Häck Podie Samspela men också skapa en kontrast... Tillbyggnaden präglas av en vilja att samspela med befintlig byggnad genom sin skarpskurna geometri och sin materialitet. Samtidigt kontrasterar den genom sin öppenhet, personliga skala och skulpterade konstruktion. Tillbyggnaden samspelar rumsligt med parken då den upplevelsemässigt är en del av parkens storslagna landskapsrum. Podie Stödja museets relation till omgivande stadsrum... De tydliga plattformarna som förslaget bygger på erbjuder stora möjligheter att skapa liv i gränssnittet mellan staden/parken och muséet. Plattformarna förhåller sig strikt till kvartersstrukturen. Den lilla tillbyggnaden uppfattas genom plattformarnas utbredning större och generösare. Här binder publiken och konsten samman museet med parken/staden genom uteserveringar och landskapsrum anpassade för fasta installationer och scener för performance-akter. Biskopsgården 1 2 Situationsplan 1_4 (A1) 3 m Rumslig organisation Tillbyggnaden är organiserad så att alla sidor fylls av liv. Den stora verandan riktar sig mot staden och parken i väster, baren vänder sin bredsida mot entréarkaden i söder, det lilla caféet bildar ett livligt ansikte mot entréhallen och från Finngatan anas de stora glaspartierna bakom den stiliserade häcken. I mitten ligger kök och praktiska funktioner som servas från norr. Den befintliga entréhallen ligger strategiskt mellan museet och restaurangen och gör det möjligt att fånga in publiken som kan angöra från flera väderstreck. Museet liksom restaurangen expanderas med hjälp av soliga och vindskyddade parkrum såsom bersån i västerläge och skulpturgården i söder. Teknik Köket Baren Arkaden Skulpturgården Sektion A-A genom köket med fläktrum, baren, arkaden och skulpturgården 1_2 (A1) Entréfasad mot Helgonaparken i väster 1_2 (A1) Plattform 1 2 m Skissernas museum

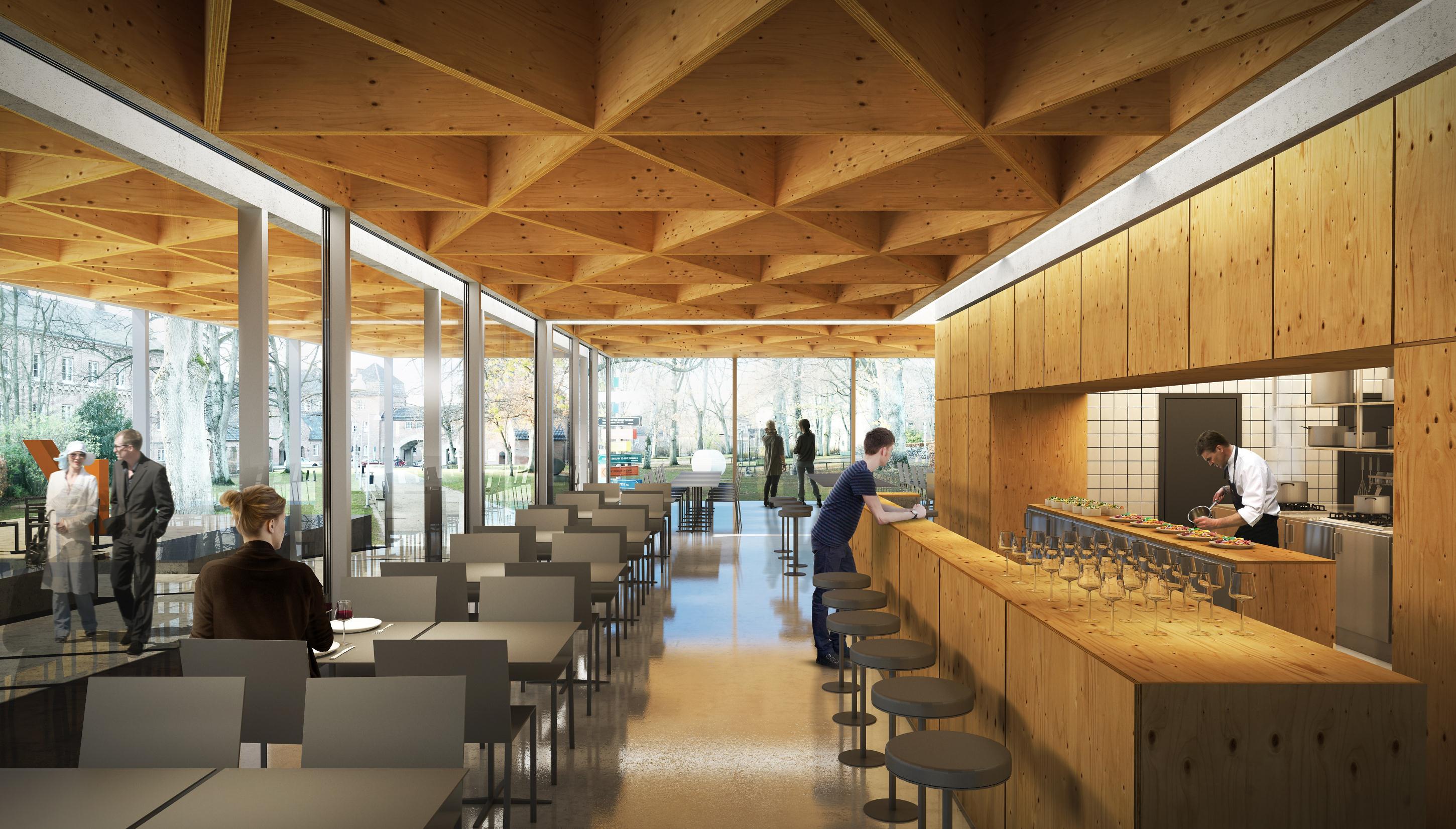

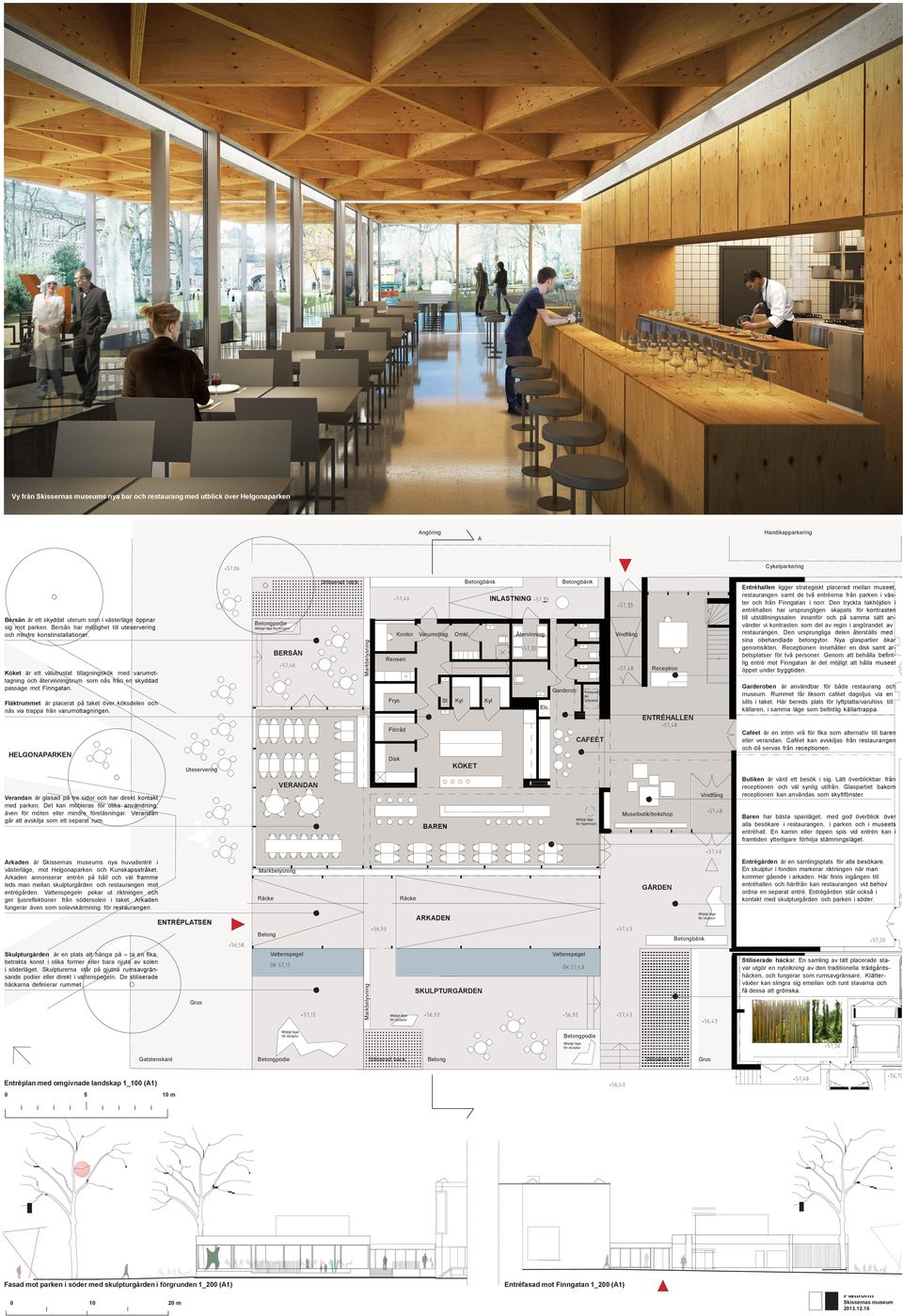

2 Vy från Skissernas museums nya bar och restaurang med utblick över Helgonaparken Angöring Handikapparkering A Cykelparkering Betongbänk Stiliserad häck Betongbänk Entréhallen ligger strategiskt placerad mellan museet, restaurangen samt de två entréerna från parken i väster och från Finngatan i norr. Den tryckta takhöjden i entréhallen har ursprungligen skapats för kontrasten till utställningssalen innanför och på samma sätt använder vi kontrasten som del av regin i angörandet av restaurangen. Den ursprungliga delen återställs med sina obehandlade betongytor. Nya glaspartier ökar genomsikten. Receptionen innehåller en disk samt arbetsplatser för två personer. Genom att behålla befintlig entré mot Finngatan är det möjligt att hålla museet öppet under byggtiden. INLASTNING Bersån är ett skyddat uterum som i västerläge öppnar sig mot parken. Bersån har möjlighet till uteservering och mindre konstinstallationer. Betongpodie BERSÅN Köket är ett välutrustat tillagningskök med varumottagning och återvinningsrum som nås från en skyddad passage mot Finngatan. Markbelysning Kontor Varumottag. Omkl. Återvinning Vindfång Renseri Reception Garderob Frys Fläktrummet är placerat på taket över köksdelen och nås via trappa från varumottagningen. St Kyl Kyl Garderoben är användbar för både restaurang och museum. Rummet får liksom caféet dagsljus via en slits i taket. Här bereds plats för lyftplatta/varuhiss till källaren, i samma läge som befintlig källartrappa. Förberett för lyftplatta Elc. ENTRÉHALLEN Förråd Caféet är en intim vrå för fika som alternativ till baren eller verandan. Caféet kan avskiljas från restaurangen och då servas från receptionen. CAFEÉT HELGONAPARKEN Disk KÖKET Uteservering VERANDAN Vindfång Verandan är glasad på tre sidor och har direkt kontakt med parken. Det kan möbleras för olika användning, även för möten eller mindre föreläsningar. Verandan går att avskilja som ett separat rum. Museibutik/bokshop BAREN Arkaden är Skissernas museums nya huvudentré i västerläge, mot Helgonaparken och Kunskapsstråket. Arkaden annonserar entrén på håll och väl framme leds man mellan skulpturgården och restaurangen mot entrégården. Vattenspegeln pekar ut riktningen och ger ljusreflektioner från södersolen i taket. Arkaden fungerar även som solavskärmning för restaurangen. Baren har bästa spanläget, med god överblick över alla besökare i restaurangen, i parken och i museets entréhall. En kamin eller öppen spis vid entrén kan i framtiden ytterligare förhöja stämningsläget. för öppenspis Entrégården är en samlingsplats för alla besökare. En skulptur i fonden markerar riktningen när man kommer gående i arkaden. Här finns ingången till entréhallen och härifrån kan restaurangen vid behov ordna en separat entré. Entrégården står också i kontakt med skulpturgården och parken i söder. Markbelysning GÅRDEN Räcke Räcke ARKADEN ENTRÉPLATSEN Betong Skulpturgården är en plats att hänga på ta en fika, betrakta konst i olika former eller bara njuta av solen i söderläget. Skulpturerna står på gjutna rumsavgränsande podier eller direkt i vattenspegeln. De stiliserade häckarna definierar rummet. Butiken är värd ett besök i sig. Lätt överblickbar från receptionen och väl synlig utifrån. Glaspartiet bakom receptionen kan användas som skyltfönster. Betongbänk Vattenspegel Markbelysning Vattenspegel Grus Stiliserade häckar. En samling av tätt placerade stavar utgör en nytolkning av den traditionella trädgårdshäcken, och fungerar som rumsavgränsare. Klätterväxter kan slingra sig emellan och runt stavarna och få dessa att grönska. SKULPTURGÅRDEN Betongpodie Gatstenskant Betongpodie Stiliserad häck Betong Stiliserad häck Grus Entréplan med omgivnade landskap 1_1 (A1) 5 1 m Fasad mot parken i söder med skulpturgården i förgrunden 1_2 (A1) Entréfasad mot Finngatan 1_2 (A1) Plattform 1 2 m Skissernas museum

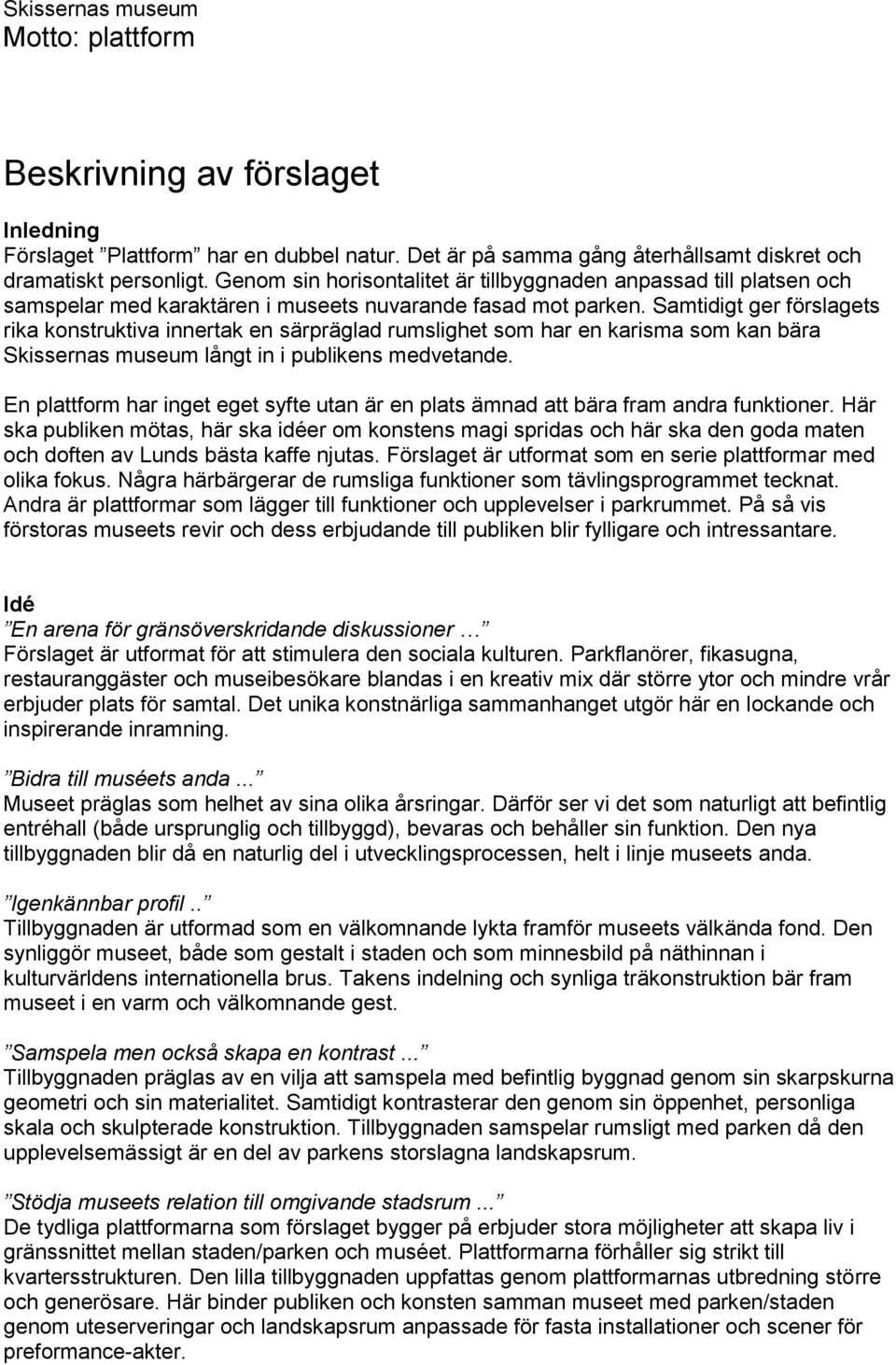

3 Skissernas museum Motto: plattform Beskrivning av förslaget Inledning Förslaget Plattform har en dubbel natur. Det är på samma gång återhållsamt diskret och dramatiskt personligt. Genom sin horisontalitet är tillbyggnaden anpassad till platsen och samspelar med karaktären i museets nuvarande fasad mot parken. Samtidigt ger förslagets rika konstruktiva innertak en särpräglad rumslighet som har en karisma som kan bära Skissernas museum långt in i publikens medvetande. En plattform har inget eget syfte utan är en plats ämnad att bära fram andra funktioner. Här ska publiken mötas, här ska idéer om konstens magi spridas och här ska den goda maten och doften av Lunds bästa kaffe njutas. Förslaget är utformat som en serie plattformar med olika fokus. Några härbärgerar de rumsliga funktioner som tävlingsprogrammet tecknat. Andra är plattformar som lägger till funktioner och upplevelser i parkrummet. På så vis förstoras museets revir och dess erbjudande till publiken blir fylligare och intressantare. Idé En arena för gränsöverskridande diskussioner Förslaget är utformat för att stimulera den sociala kulturen. Parkflanörer, fikasugna, restauranggäster och museibesökare blandas i en kreativ mix där större ytor och mindre vrår erbjuder plats för samtal. Det unika konstnärliga sammanhanget utgör här en lockande och inspirerande inramning. Bidra till muséets anda... Museet präglas som helhet av sina olika årsringar. Därför ser vi det som naturligt att befintlig entréhall (både ursprunglig och tillbyggd), bevaras och behåller sin funktion. Den nya tillbyggnaden blir då en naturlig del i utvecklingsprocessen, helt i linje museets anda. Igenkännbar profil.. Tillbyggnaden är utformad som en välkomnande lykta framför museets välkända fond. Den synliggör museet, både som gestalt i staden och som minnesbild på näthinnan i kulturvärldens internationella brus. Takens indelning och synliga träkonstruktion bär fram museet i en varm och välkomnande gest. Samspela men också skapa en kontrast... Tillbyggnaden präglas av en vilja att samspela med befintlig byggnad genom sin skarpskurna geometri och sin materialitet. Samtidigt kontrasterar den genom sin öppenhet, personliga skala och skulpterade konstruktion. Tillbyggnaden samspelar rumsligt med parken då den upplevelsemässigt är en del av parkens storslagna landskapsrum. Stödja museets relation till omgivande stadsrum... De tydliga plattformarna som förslaget bygger på erbjuder stora möjligheter att skapa liv i gränssnittet mellan staden/parken och muséet. Plattformarna förhåller sig strikt till kvartersstrukturen. Den lilla tillbyggnaden uppfattas genom plattformarnas utbredning större och generösare. Här binder publiken och konsten samman museet med parken/staden genom uteserveringar och landskapsrum anpassade för fasta installationer och scener för preformance-akter.

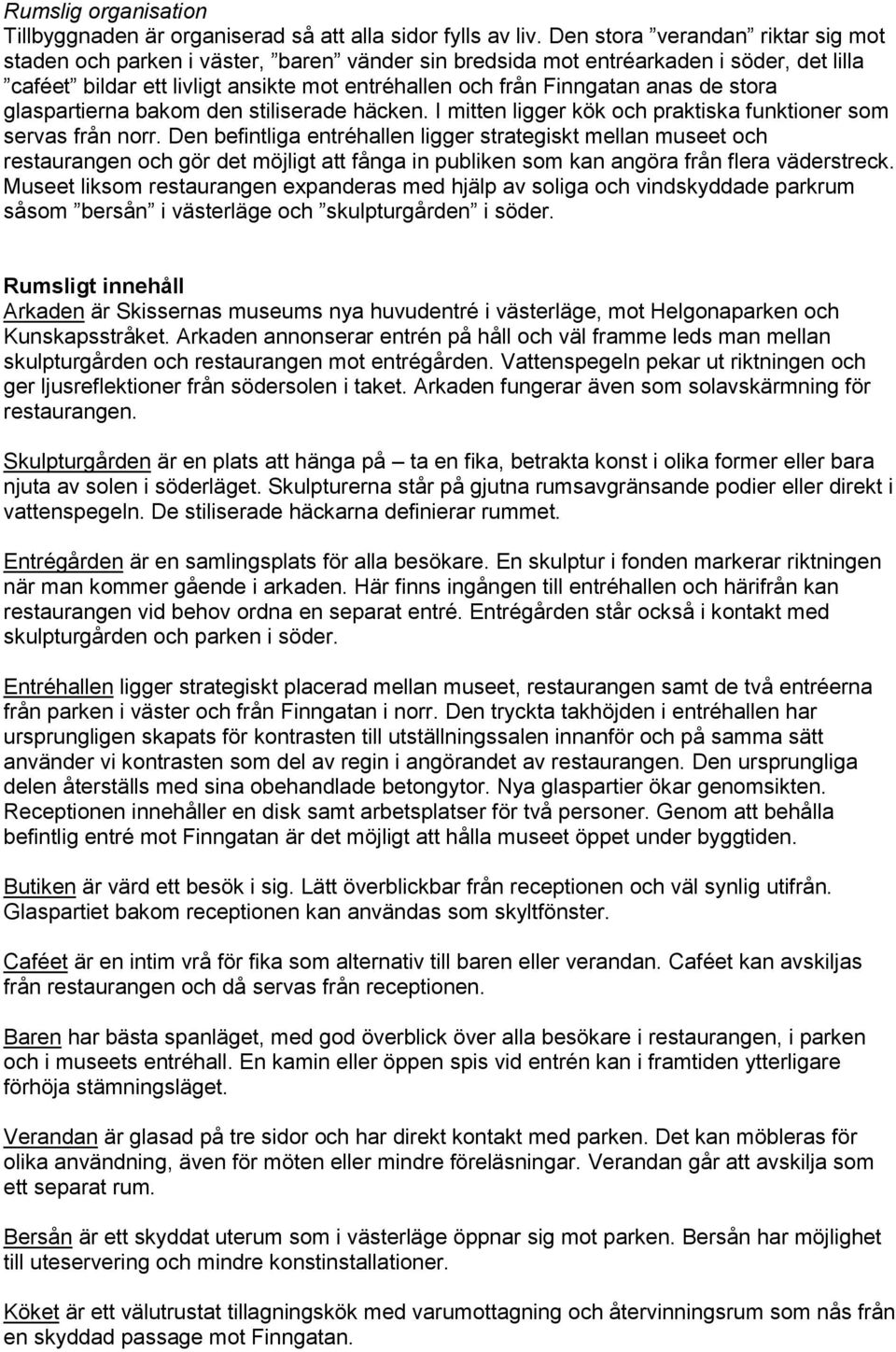

4 Rumslig organisation Tillbyggnaden är organiserad så att alla sidor fylls av liv. Den stora verandan riktar sig mot staden och parken i väster, baren vänder sin bredsida mot entréarkaden i söder, det lilla caféet bildar ett livligt ansikte mot entréhallen och från Finngatan anas de stora glaspartierna bakom den stiliserade häcken. I mitten ligger kök och praktiska funktioner som servas från norr. Den befintliga entréhallen ligger strategiskt mellan museet och restaurangen och gör det möjligt att fånga in publiken som kan angöra från flera väderstreck. Museet liksom restaurangen expanderas med hjälp av soliga och vindskyddade parkrum såsom bersån i västerläge och skulpturgården i söder. Rumsligt innehåll Arkaden är Skissernas museums nya huvudentré i västerläge, mot Helgonaparken och Kunskapsstråket. Arkaden annonserar entrén på håll och väl framme leds man mellan skulpturgården och restaurangen mot entrégården. Vattenspegeln pekar ut riktningen och ger ljusreflektioner från södersolen i taket. Arkaden fungerar även som solavskärmning för restaurangen. Skulpturgården är en plats att hänga på ta en fika, betrakta konst i olika former eller bara njuta av solen i söderläget. Skulpturerna står på gjutna rumsavgränsande podier eller direkt i vattenspegeln. De stiliserade häckarna definierar rummet. Entrégården är en samlingsplats för alla besökare. En skulptur i fonden markerar riktningen när man kommer gående i arkaden. Här finns ingången till entréhallen och härifrån kan restaurangen vid behov ordna en separat entré. Entrégården står också i kontakt med skulpturgården och parken i söder. Entréhallen ligger strategiskt placerad mellan museet, restaurangen samt de två entréerna från parken i väster och från Finngatan i norr. Den tryckta takhöjden i entréhallen har ursprungligen skapats för kontrasten till utställningssalen innanför och på samma sätt använder vi kontrasten som del av regin i angörandet av restaurangen. Den ursprungliga delen återställs med sina obehandlade betongytor. Nya glaspartier ökar genomsikten. Receptionen innehåller en disk samt arbetsplatser för två personer. Genom att behålla befintlig entré mot Finngatan är det möjligt att hålla museet öppet under byggtiden. Butiken är värd ett besök i sig. Lätt överblickbar från receptionen och väl synlig utifrån. Glaspartiet bakom receptionen kan användas som skyltfönster. Caféet är en intim vrå för fika som alternativ till baren eller verandan. Caféet kan avskiljas från restaurangen och då servas från receptionen. Baren har bästa spanläget, med god överblick över alla besökare i restaurangen, i parken och i museets entréhall. En kamin eller öppen spis vid entrén kan i framtiden ytterligare förhöja stämningsläget. Verandan är glasad på tre sidor och har direkt kontakt med parken. Det kan möbleras för olika användning, även för möten eller mindre föreläsningar. Verandan går att avskilja som ett separat rum. Bersån är ett skyddat uterum som i västerläge öppnar sig mot parken. Bersån har möjlighet till uteservering och mindre konstinstallationer. Köket är ett välutrustat tillagningskök med varumottagning och återvinningsrum som nås från en skyddad passage mot Finngatan.

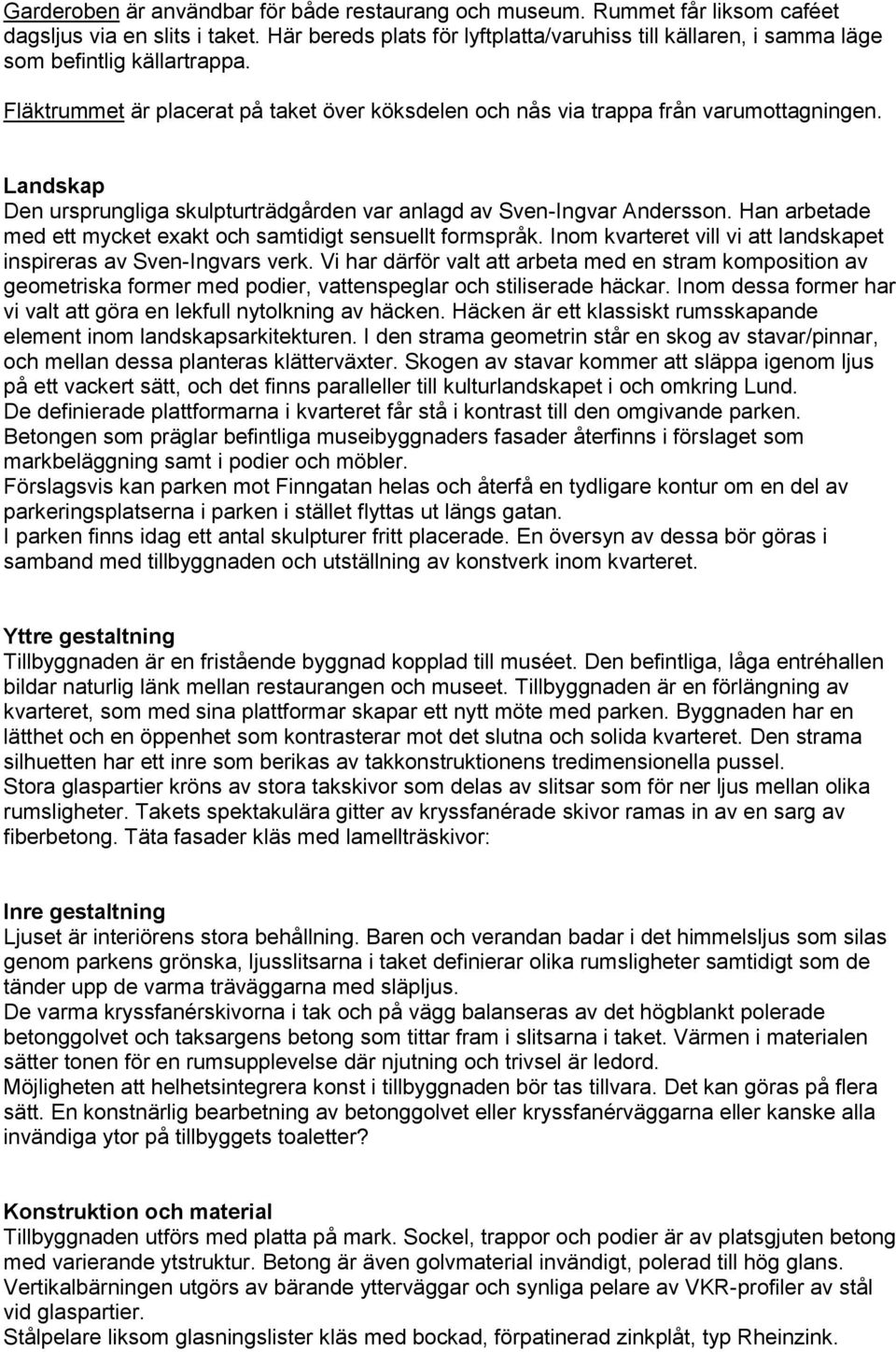

5 Garderoben är användbar för både restaurang och museum. Rummet får liksom caféet dagsljus via en slits i taket. Här bereds plats för lyftplatta/varuhiss till källaren, i samma läge som befintlig källartrappa. Fläktrummet är placerat på taket över köksdelen och nås via trappa från varumottagningen. Landskap Den ursprungliga skulpturträdgården var anlagd av Sven-Ingvar Andersson. Han arbetade med ett mycket exakt och samtidigt sensuellt formspråk. Inom kvarteret vill vi att landskapet inspireras av Sven-Ingvars verk. Vi har därför valt att arbeta med en stram komposition av geometriska former med podier, vattenspeglar och stiliserade häckar. Inom dessa former har vi valt att göra en lekfull nytolkning av häcken. Häcken är ett klassiskt rumsskapande element inom landskapsarkitekturen. I den strama geometrin står en skog av stavar/pinnar, och mellan dessa planteras klätterväxter. Skogen av stavar kommer att släppa igenom ljus på ett vackert sätt, och det finns paralleller till kulturlandskapet i och omkring Lund. De definierade plattformarna i kvarteret får stå i kontrast till den omgivande parken. Betongen som präglar befintliga museibyggnaders fasader återfinns i förslaget som markbeläggning samt i podier och möbler. Förslagsvis kan parken mot Finngatan helas och återfå en tydligare kontur om en del av parkeringsplatserna i parken i stället flyttas ut längs gatan. I parken finns idag ett antal skulpturer fritt placerade. En översyn av dessa bör göras i samband med tillbyggnaden och utställning av konstverk inom kvarteret. Yttre gestaltning Tillbyggnaden är en fristående byggnad kopplad till muséet. Den befintliga, låga entréhallen bildar naturlig länk mellan restaurangen och museet. Tillbyggnaden är en förlängning av kvarteret, som med sina plattformar skapar ett nytt möte med parken. Byggnaden har en lätthet och en öppenhet som kontrasterar mot det slutna och solida kvarteret. Den strama silhuetten har ett inre som berikas av takkonstruktionens tredimensionella pussel. Stora glaspartier kröns av stora takskivor som delas av slitsar som för ner ljus mellan olika rumsligheter. Takets spektakulära gitter av kryssfanérade skivor ramas in av en sarg av fiberbetong. Täta fasader kläs med lamellträskivor: Inre gestaltning Ljuset är interiörens stora behållning. Baren och verandan badar i det himmelsljus som silas genom parkens grönska, ljusslitsarna i taket definierar olika rumsligheter samtidigt som de tänder upp de varma träväggarna med släpljus. De varma kryssfanérskivorna i tak och på vägg balanseras av det högblankt polerade betonggolvet och taksargens betong som tittar fram i slitsarna i taket. Värmen i materialen sätter tonen för en rumsupplevelse där njutning och trivsel är ledord. Möjligheten att helhetsintegrera konst i tillbyggnaden bör tas tillvara. Det kan göras på flera sätt. En konstnärlig bearbetning av betonggolvet eller kryssfanérväggarna eller kanske alla invändiga ytor på tillbyggets toaletter? Konstruktion och material Tillbyggnaden utförs med platta på mark. Sockel, trappor och podier är av platsgjuten betong med varierande ytstruktur. Betong är även golvmaterial invändigt, polerad till hög glans. Vertikalbärningen utgörs av bärande ytterväggar och synliga pelare av VKR-profiler av stål vid glaspartier. Stålpelare liksom glasningslister kläs med bockad, förpatinerad zinkplåt, typ Rheinzink.

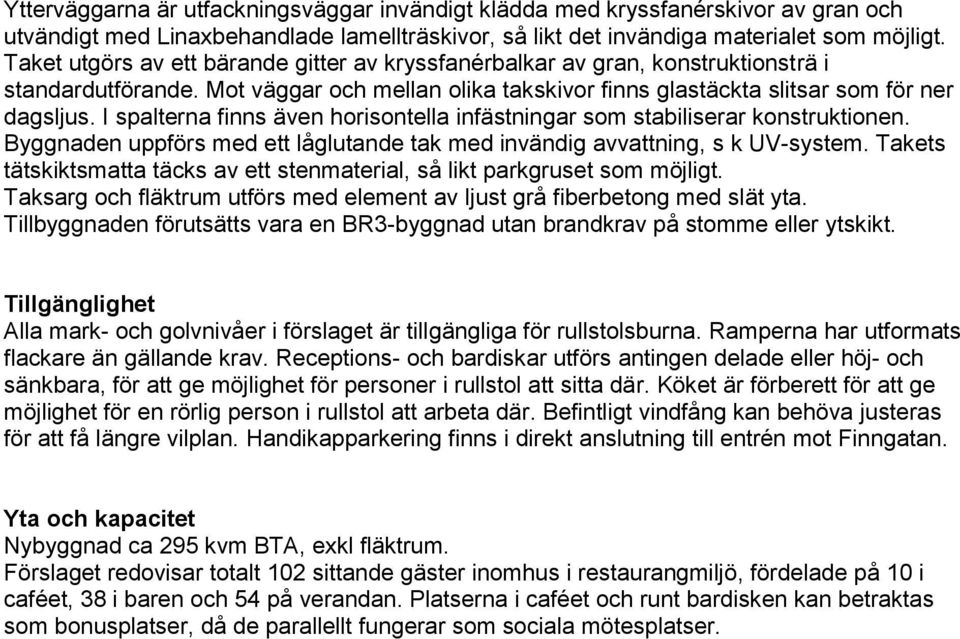

6 Ytterväggarna är utfackningsväggar invändigt klädda med kryssfanérskivor av gran och utvändigt med Linaxbehandlade lamellträskivor, så likt det invändiga materialet som möjligt. Taket utgörs av ett bärande gitter av kryssfanérbalkar av gran, konstruktionsträ i standardutförande. Mot väggar och mellan olika takskivor finns glastäckta slitsar som för ner dagsljus. I spalterna finns även horisontella infästningar som stabiliserar konstruktionen. Byggnaden uppförs med ett låglutande tak med invändig avvattning, s k UV-system. Takets tätskiktsmatta täcks av ett stenmaterial, så likt parkgruset som möjligt. Taksarg och fläktrum utförs med element av ljust grå fiberbetong med slät yta. Tillbyggnaden förutsätts vara en BR3-byggnad utan brandkrav på stomme eller ytskikt. Tillgänglighet Alla mark- och golvnivåer i förslaget är tillgängliga för rullstolsburna. Ramperna har utformats flackare än gällande krav. Receptions- och bardiskar utförs antingen delade eller höj- och sänkbara, för att ge möjlighet för personer i rullstol att sitta där. Köket är förberett för att ge möjlighet för en rörlig person i rullstol att arbeta där. Befintligt vindfång kan behöva justeras för att få längre vilplan. Handikapparkering finns i direkt anslutning till entrén mot Finngatan. Yta och kapacitet Nybyggnad ca 295 kvm BTA, exkl fläktrum. Förslaget redovisar totalt 12 sittande gäster inomhus i restaurangmiljö, fördelade på 1 i caféet, 38 i baren och 54 på verandan. Platserna i caféet och runt bardisken kan betraktas som bonusplatser, då de parallellt fungerar som sociala mötesplatser.
