1 Halvautomatiska gängmaskiner REMS Unimat 75 REMS Unimat 77 for Professionals

2 Mycket effektiv Enkel- och serieproduktion Enkel manövrering Kort omställningstid

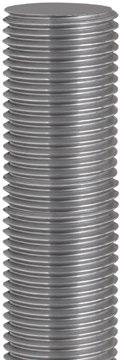

3 Bultar Rör Armeringsjärn Metrisk bultgänga Cylindrisk rörgänga Konisk rörgänga Nedsvarvning Fasning T oleransklass mellan (6g) enligt ISO 261 (DIN 13) 1) Tysk kvalitetsprodukt 1) REMS Unimat 75

4 Halvautomatisk gängskärningsmaskin för rationell skärning av bult- och rörgängor och gängning av armeringsjärn ¼ 4" Unimat ½" Unimat mm Unimat mm Unimat 75 9

5 REMS Unimat Halvautomatisk, kraftfull maskin för rationell skärning av bult- och rörgängor. För industri, metallhantverk, installation. Mycket effektiv tack vare snabbt arbete, kort omställningstid, kostnadseffektiv maskindrift och enkel manövrering. För enkel- och serieproduktion. Avlastar dyra svarvar och personal. Video På nätet kan du själv se hur lätt maskinen är att hantera: Arbetsprincip Fast material roterande gänghuvud. Konstruktion Kompakt, robust konstruktion för kontinuerlig drift. Gänghuvud med efterslipbart tangential-strehler-skärbacksystem i självcentrerande hållarsystem. Efter lätt startskärning med matningsspak och kuggstång automatisk matning av gänghuvudet (ingen styrgänga). Svetsat, stabilt maskinstativ med extra stort oljeutrymme och stor, uttagbar spånlåda. Drivenhet Unimat 75 Slitstark planetväxel med ihåligt solhjul för långgänga upp till Ø 30 mm. Beprövad, speciellt för gängskärning utformad, kraftfull, polomkopplingsbar trefasmotor med röraxel, 2000/2300 W, överbelastningsskydd. Omkastare för riktningsbyte för höger- och vänstergänga. Hög arbetshastighet, 2 gänghuvudsvarvtal 70 och 35 min Automatiskt universalgänghuvud Endast ett automatiskt universalgänghuvud för samtliga gängor. Fininställning av gängdiametern genom spindel med skala. Gänghuvudet sluts automatiskt och öppnas automatiskt när den inställda gänglängden har nåtts. Alla gängor kan skäras i en arbetsgång. Kopieringsanordning för konisk gängning. Istället för byte av skärsats ännu mer rationellt arbete med (flera) lättskiftade automatiska universalgänghuvuden. Skärbackar REMS beprövade, omslipbara tangential-skärbacksystem med optimal skär geometri garanterar superlätt startskärning, lätt gängskärning och rena gängor. WS skärbacksystem av seghärdat, specialhärdat specialstål för material upp till 500 N/mm² (MPa). HSS skärbacksystem för svårbearbetat material över 500 N/mm² (MPa). Skärbacksystemet sätts fast i ett speciellt hållarsystem. Skärbackar och hållare bildar en skärsats. 4 Drivenhet Unimat 77 Robust snäckväxel och 2-stegs kopplingsbar cylindriskt kugghjul. Beprövad, speciellt för gängskärning utformad, kraftfull, polomkopplingsbar trefasmotor, 2000/2300 W, överbelastningsskydd. Omkastare för riktningsbyte för höger- och vänstergänga. 4 gänghuvudsvarvtal 50, 25, 16, 8 min -1. Fastspänningsanordning Stabil, torsionsfri, självcentrerad, universell fastspänningsanordning för hela spännområdet med speciellt kuggade och härdade spännbackar. Val mellan manuell fastspänning eller oljehydraulisk/pneumatisk med manövrering via fotpedal (drifttryck 6 bar). Som tillbehör för Unimat 75: Specialspännbackar för draget material, stiftskruvar, sexkantskruvar och rörnipplar. 8 9 Skyddshuv Den elektriska låsningen av skyddshuven förhindrar att maskinen sätts på när skyddshuven är öppen resp. stoppar automatiskt den löpande maskinen om skyddshuven öppnas. Motsvarar säkerhets- och olycksfallsförebyggande föreskrifter. Gängning av armeringsjärn (Unimat 75) Speciella Strehler-skärbacksystem M med ytterligare slipad skärning, för gängning av armeringsjärn i en arbetsgång. För användning med REMS Unimat 75 med oljehydraulisktpneumatiskt skruvstycke, för högt spänntryck. 5 Automatisk smörjkylning Robust, beprövad, elektrisk smörjmedelspump med hög matningskapacitet. God försörjning med gängolja garanterar ren gängning och lång hållbarhet av skärbackar, drivmekanism och motor.

6 REMS Unimat 75 För bult- och rörgängning och för gängning av armeringsjärn Halvautomatisk gängskärningsmaskin för bultgänga 6 72 mm, ¼ 2¾", rörgänga ¹/16 2½", mm. Maskin på stativ. Polomkopplingsbar trefasmotor med röraxel, 400 V, 50 Hz, 2000/2300 W, höger- och vänstergång. Gänghuvudsvarvtal 70 och 35 min -1. Självcentrerande universalskruvstycke för hela spännområdet, val mellan manuell eller oljehydraulisk/pneumatisk manövrering. Automatisk smörjkylning. 1 automatiskt univer-salgänghuvud för alla gängor, automatiskt öppnande och slutande. Utan skärsatser, utan låsspak. Elektriskt förreglad skyddshuv. Inställningsmall. Arbetsnyckel. I transportlåda. REMS Unimat 75 Basic ms manuellt skruvstycke Art. nr R380# REMS Unimat 75 Basic ps oljehydrauliskt/pneumatiskt skruvstycke Art. nr R380# Andra nätspänningar på begäran. Tillbehör 1) Strehler-skärbacksystem och hållare (skärsats) Rörgänga R konisk höger ISO 7-1, EN (DIN 2999, BSPT) Rörgänga G cylindrisk höger ISO (DIN 259, BSPP) Rörgänga NPT konisk höger Taper Pipe Thread ASME B Rörgänga NPSM cylindrisk höger Taper Pipe Thread ASME B Stålpansarrör-gänga Pg DIN Gänga M för elinstallationsrör EN Gänga M för armeringsjärn ISO 261 (DIN 13) Metrisk bultgänga M ISO 261 (DIN 13) Bultgänga UNC Unified Inch Screw Thread ASME B1.1 Whitworth bultgänga BSW Cykelgänga Fg Fingänga M Skärsatser för vänstergänga samt tangential-strehler-skärbacksystem av HSS kan levereras. Automatiskt universalgänghuvud utan skärsatser, utan låsspak Art. nr # Fas-/curlinghuvud 45, Ø 7 62 mm, med fas-/ curlingbackar 45, Ø 7 62 mm, HSS, med hållare Art. nr # Fas-/svarvhuvud 45, Ø 7 62 mm, utan skärsatser Art. nr # Fas-/svarvbackar 45, Ø 7 46 mm, HSS, med hållare Art. nr # Fas-/svarvbackar 45, Ø mm, HSS, med hållare Art. nr # Fas-/svarvbackar 45, Ø 7 62 mm, 4-pack, HSS Art. nr # Låsspak för stängning och öppning av skärbackarna R för rörgänga konisk höger Art. nr R90# R-L för rörgänga konisk vänster Art. nr R90# G för rörgänga cylindrisk höger Art. nr R90# G-L för rörgänga cylindrisk vänster Art. nr R90# M för alla bultgängor höger Art. nr R90# M-L för alla bultgängor vänster Art. nr R90# Specialspännbackar, par, för draget material, stiftskruvar, sexkantskruvar och rörnipplar. Verktygslängd före skruvstycke utan gänga minst 15 mm, Ø 6 42 mm Art. nr # 1) Detaljer: Products Threading REMS Unimat 75 (PDF)

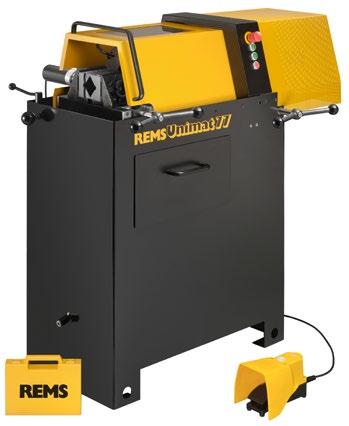

7 REMS Unimat 77 För rörgänga upp till 4" Halvautomatisk gängskärningsmaskin för rörgänga ¼ 4". Maskin på stativ. Polomkopplingsbar trefasmotor, 400 V, 50 Hz, 2000/2300 W, höger- och vänstergång. Gänghuvudsvarvtal 50, 25, 16, 8 min -1. Självcentrerande universalskruvstycke med spännbackar 1 4", antingen manuell eller oljehydraulisk/pneumatisk manövrering. Automatisk smörjkylning. 1 automatiskt universalgänghuvud för alla gängor, automatiskt öppnande och slutande. Utan skärsatser, utan låsspak. Elektriskt förreglad skyddshuv. Inställningsmall. Arbetsnyckel. I transportlåda. REMS Unimat 77 Basic ms manuellt skruvstycke Art. nr R380# REMS Unimat 77 Basic ps oljehydrauliskt/pneumatiskt skruvstycke Art. nr R380# Andra nätspänningar på begäran. Tillbehör 2) Strehler-skärbacksystem och hållare (skärsats) Rörgänga R konisk höger ISO 7-1 EN (DIN 2999, BSPT) Rörgänga G cylindrisk höger ISO (DIN 259, BSPP) Rörgänga NPT konisk höger Taper Pipe Thread ASME B Rörgänga NPSM cylindrisk höger Straight Pipe Thread ASME B Skärsatser för vänstergänga samt tangential-strehler-skärbacksystem av HSS kan levereras. Automatiskt universalgänghuvud utan skärsatser, utan låsspak Art. nr # Låsspak för stängning och öppning av skärbackarna R för rörgänga konisk höger Art. nr R90# R-L för rörgänga konisk vänster Art. nr R90# G för rörgänga cylindrisk höger Art. nr R90# G-L för rörgänga cylindrisk vänster Art. nr R90# Spännbackar ¼ ¾", 2-pack Art. nr # 2) Detaljer: Products Threading REMS Unimat 77 (PDF)

8 Ytterligare tillbehör Gängoljor REMS Sanitol och REMS Spezial. Speciellt utvecklat för gängning. Därför mycket hög smörj- och kyleffekt. Ett krav för ren gängning och längre hållbarhet på skärbackar och maskiner. REMS Sanitol Syntetisk gängolja utan mineralolja. Speciellt för dricksvattenledningar. För alla material. REMS Spezial Höglegerad gängolja på mineraloljebas. För alla material. För dricksvattenledningar måste landsspecifika föreskrifter beaktas! Mineraloljebaserade gängoljor tillåts inte för dricksvattenledningar i AUT, CHE, DEU, DNK, FRA. Följa oss: Försäljning endast i via fackhandeln. fackhandel. REMS Scandinavia A/S Snedkervej 1 DK-4600 Køge Tel Fax SWE@rems.de Nippelgängning Rationell med den automatiskt invändigt fastspännande REMS Nippelfix ½ 2½" (REMS Unimat 75) eller ½ 4" (REMS Unimat 77) eller med manuellt invändigt fastspännande REMS Nippelspanner ⅜ 2" (REMS Unimat 75/77). Nippelfix Nippelspanner REMS Herkules Materialstativ justerbara på höjden med kulstyrning, gör det lätt att vrida, dra och skjuta materialet i alla riktningar. Södra Sverige: Peter Melin Mobil: peter.melin@rems.de Mellersta / Södra Sverige: Marc Butsch Mobil: marc.butsch@rems.de Norra / Mellersta Sverige: Hans Forsberg Mobil: hans.forsberg@rems.de RE SWE00 Ändringar och fel förbehålls. Copyright 2017 by REMS GmbH & Co KG, Waiblingen. Rekommenderade priser. Alla priser exklusive moms.
