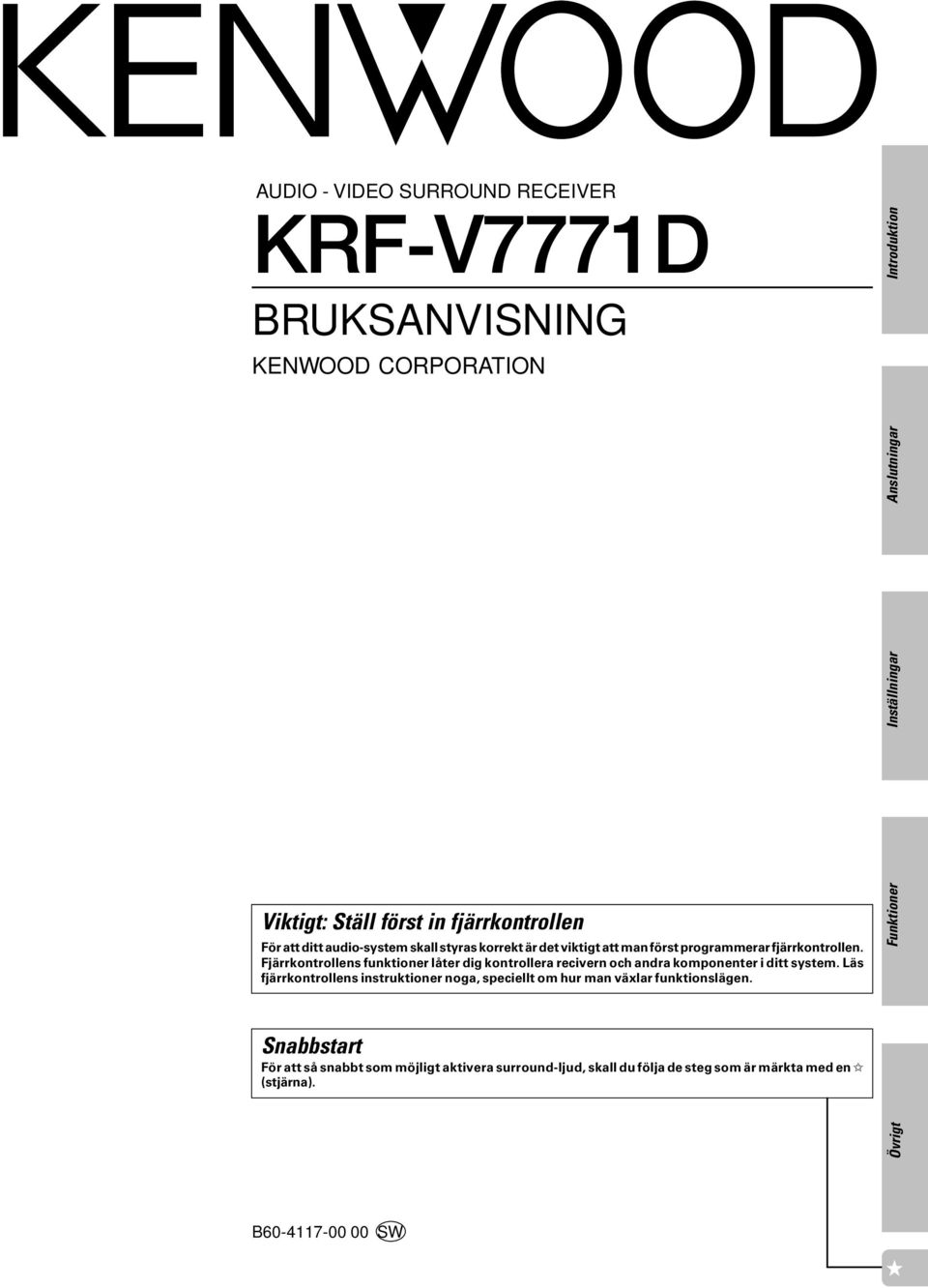

1 AUDIO - VIDEO SURROUND RECEIVER KRF-V777D BRUKSANVISNING KENWOOD CORPORATION Inställningar Anslutningar Introduktion Viktigt: Ställ först in fjärrkontrollen För att ditt audio-system skall styras korrekt är det viktigt att man först programmerar fjärrkontrollen. Fjärrkontrollens funktioner låter dig kontrollera recivern och andra komponenter i ditt system. Läs fjärrkontrollens instruktioner noga, speciellt om hur man växlar funktionslägen. Funktioner Snabbstart För att så snabbt som möjligt aktivera surround-ljud, skall du följa de steg som är märkta med en (stjärna). Övrigt B SW

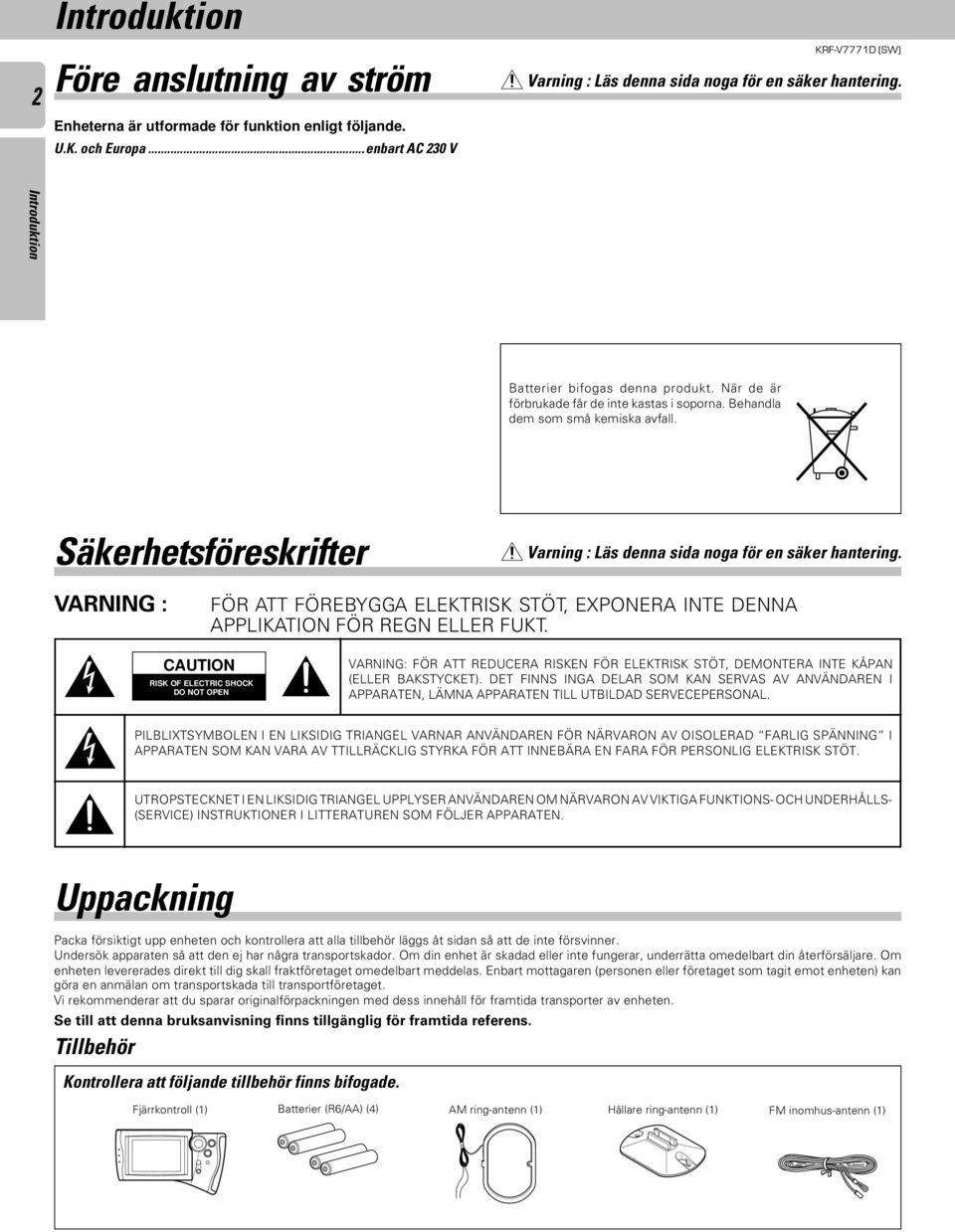

2 Introduktion Före anslutning av ström Enheterna är utformade för funktion enligt följande. U.K. och Europa...enbart AC 0 V KRF-V777D (SW) Varning : Läs denna sida noga för en säker hantering. Introduktion Batterier bifogas denna produkt. När de är förbrukade får de inte kastas i soporna. Behandla dem som små kemiska avfall. Säkerhetsföreskrifter Varning : Läs denna sida noga för en säker hantering. VARNING : FÖR ATT FÖREBYGGA ELEKTRISK STÖT, EXPONERA INTE DENNA APPLIKATION FÖR REGN ELLER FUKT. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VARNING: FÖR ATT REDUCERA RISKEN FÖR ELEKTRISK STÖT, DEMONTERA INTE KÅPAN (ELLER BAKSTYCKET). DET FINNS INGA DELAR SOM KAN SERVAS AV ANVÄNDAREN I APPARATEN, LÄMNA APPARATEN TILL UTBILDAD SERVECEPERSONAL. PILBLIXTSYMBOLEN I EN LIKSIDIG TRIANGEL VARNAR ANVÄNDAREN FÖR NÄRVARON AV OISOLERAD FARLIG SPÄNNING I APPARATEN SOM KAN VARA AV TTILLRÄCKLIG STYRKA FÖR ATT INNEBÄRA EN FARA FÖR PERSONLIG ELEKTRISK STÖT. UTROPSTECKNET I EN LIKSIDIG TRIANGEL UPPLYSER ANVÄNDAREN OM NÄRVARON AV VIKTIGA FUNKTIONS- OCH UNDERHÅLLS- (SERVICE) INSTRUKTIONER I LITTERATUREN SOM FÖLJER APPARATEN. Uppackning Packa försiktigt upp enheten och kontrollera att alla tillbehör läggs åt sidan så att de inte försvinner. Undersök apparaten så att den ej har några transportskador. Om din enhet är skadad eller inte fungerar, underrätta omedelbart din återförsäljare. Om enheten levererades direkt till dig skall fraktföretaget omedelbart meddelas. Enbart mottagaren (personen eller företaget som tagit emot enheten) kan göra en anmälan om transportskada till transportföretaget. Vi rekommenderar att du sparar originalförpackningen med dess innehåll för framtida transporter av enheten. Se till att denna bruksanvisning finns tillgänglig för framtida referens. Tillbehör Kontrollera att följande tillbehör finns bifogade. Fjärrkontroll () Batterier (R6/AA) (4) AM ring-antenn () Hållare ring-antenn () FM inomhus-antenn ()

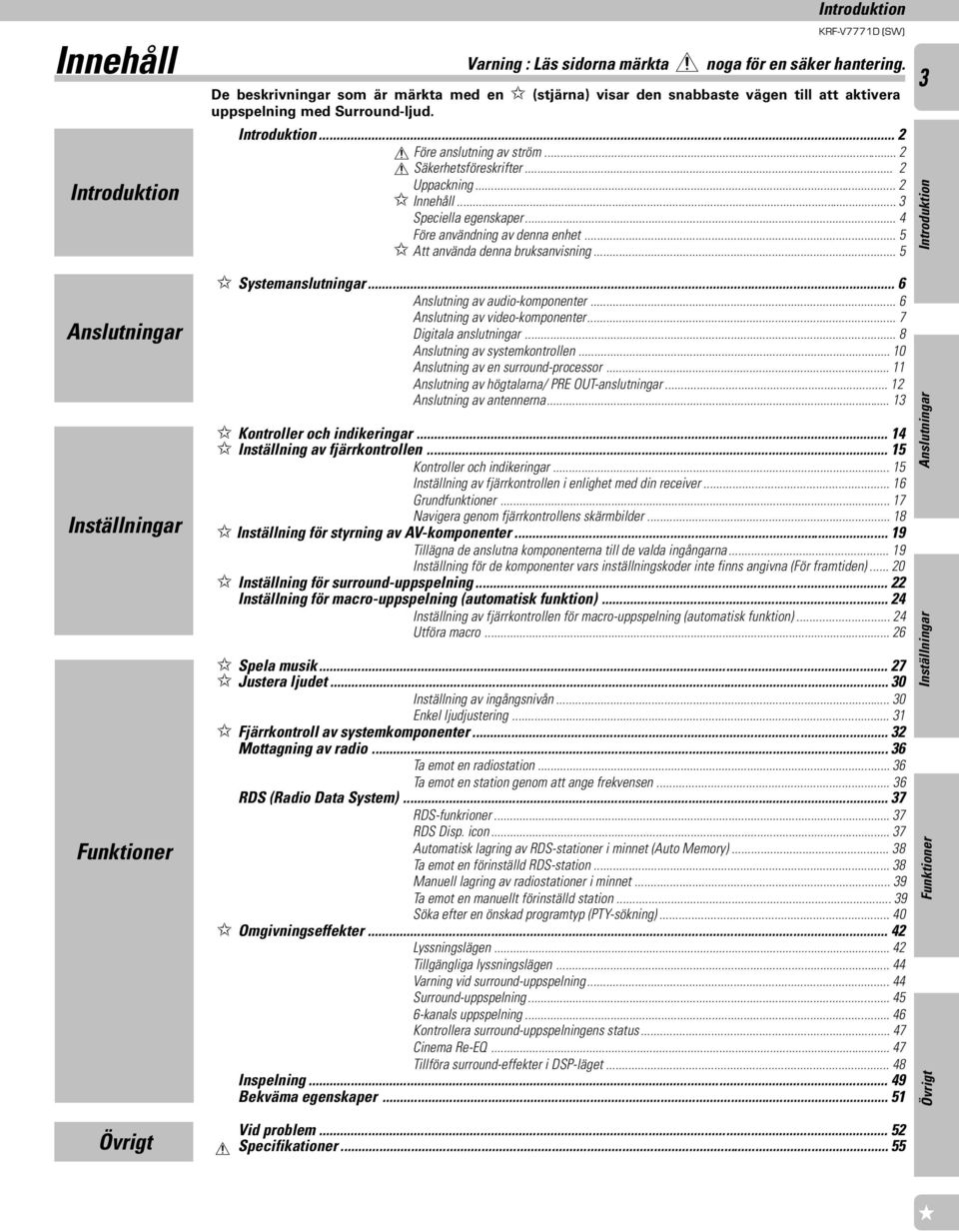

3 Introduktion Introduktion KRF-V777D (SW) Innehåll Varning : Läs sidorna märkta noga för en säker hantering. De beskrivningar som är märkta med en (stjärna) visar den snabbaste vägen till att aktivera uppspelning med Surround-ljud. Introduktion... Före anslutning av ström... Säkerhetsföreskrifter... Uppackning... Innehåll... Speciella egenskaper... 4 Före användning av denna enhet... 5 Att använda denna bruksanvisning... 5 Introduktion Anslutningar Inställningar Funktioner Systemanslutningar... 6 Anslutning av audio-komponenter... 6 Anslutning av video-komponenter... 7 Digitala anslutningar... 8 Anslutning av systemkontrollen...0 Anslutning av en surround-processor... Anslutning av högtalarna/ PRE OUT-anslutningar... Anslutning av antennerna... Kontroller och indikeringar... 4 Inställning av fjärrkontrollen... 5 Kontroller och indikeringar... 5 Inställning av fjärrkontrollen i enlighet med din receiver... 6 Grundfunktioner... 7 Navigera genom fjärrkontrollens skärmbilder... 8 Inställning för styrning av AV-komponenter... 9 Tillägna de anslutna komponenterna till de valda ingångarna... 9 Inställning för de komponenter vars inställningskoder inte finns angivna (För framtiden)... 0 Inställning för surround-uppspelning... Inställning för macro-uppspelning (automatisk funktion)... 4 Inställning av fjärrkontrollen för macro-uppspelning (automatisk funktion)... 4 Utföra macro... 6 Spela musik... 7 Justera ljudet... 0 Inställning av ingångsnivån... 0 Enkel ljudjustering... Fjärrkontroll av systemkomponenter... Mottagning av radio... 6 Ta emot en radiostation... 6 Ta emot en station genom att ange frekvensen... 6 RDS (Radio Data System)... 7 RDS-funkrioner... 7 RDS Disp. icon... 7 Automatisk lagring av RDS-stationer i minnet (Auto Memory)... 8 Ta emot en förinställd RDS-station... 8 Manuell lagring av radiostationer i minnet... 9 Ta emot en manuellt förinställd station... 9 Söka efter en önskad programtyp (PTY-sökning) Omgivningseffekter... 4 Lyssningslägen... 4 Tillgängliga lyssningslägen Varning vid surround-uppspelning Surround-uppspelning kanals uppspelning Kontrollera surround-uppspelningens status Cinema Re-EQ Tillföra surround-effekter i DSP-läget Inspelning Bekväma egenskaper... 5 Anslutningar Inställningar Funktioner Övrigt Övrigt Vid problem... 5 Specifikationer... 55

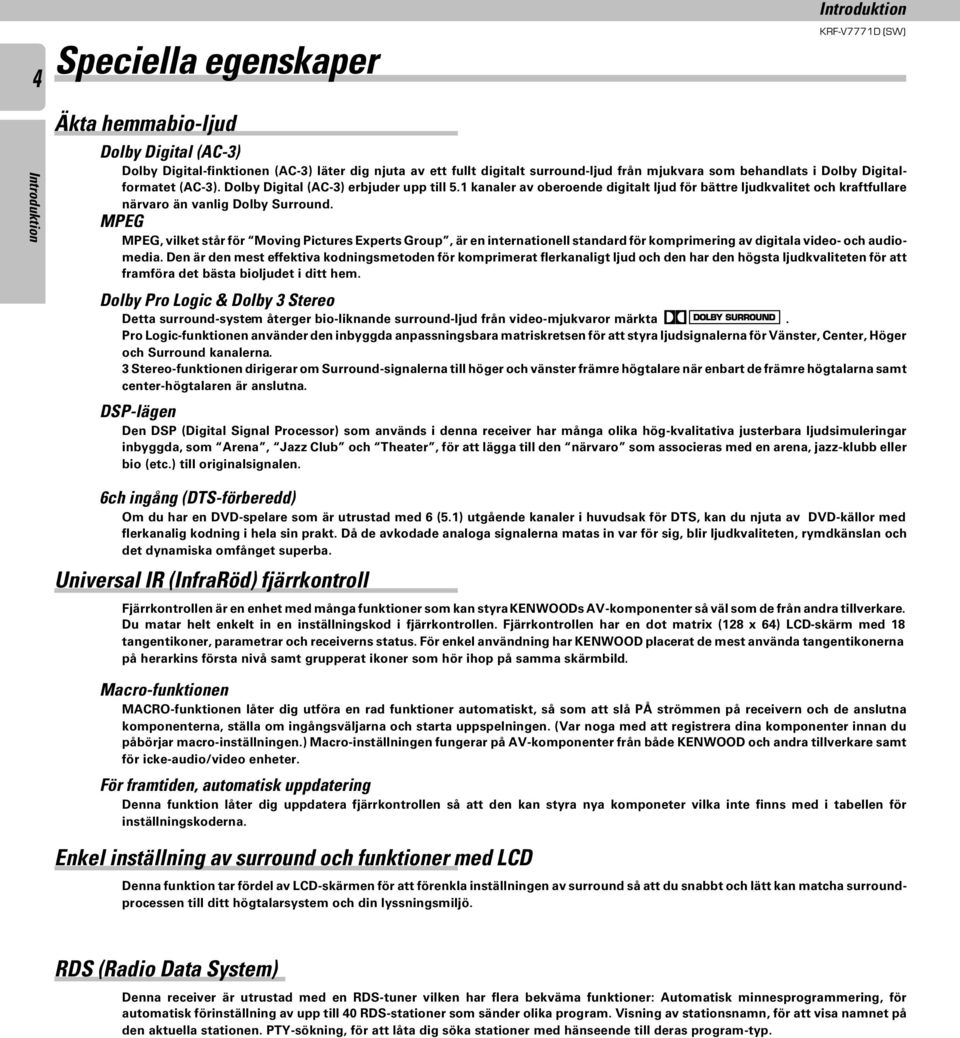

4 Introduktion 4 Speciella egenskaper KRF-V777D (SW) Introduktion Äkta hemmabio-ljud Dolby Digital (AC-) Dolby Digital-finktionen (AC-) läter dig njuta av ett fullt digitalt surround-ljud från mjukvara som behandlats i Dolby Digitalformatet (AC-). Dolby Digital (AC-) erbjuder upp till 5. kanaler av oberoende digitalt ljud för bättre ljudkvalitet och kraftfullare närvaro än vanlig Dolby Surround. MPEG MPEG, vilket står för Moving Pictures Experts Group, är en internationell standard för komprimering av digitala video- och audiomedia. Den är den mest effektiva kodningsmetoden för komprimerat flerkanaligt ljud och den har den högsta ljudkvaliteten för att framföra det bästa bioljudet i ditt hem. Dolby Pro Logic & Dolby Stereo Detta surround-system återger bio-liknande surround-ljud från video-mjukvaror märkta. Pro Logic-funktionen använder den inbyggda anpassningsbara matriskretsen för att styra ljudsignalerna för Vänster, Center, Höger och Surround kanalerna. Stereo-funktionen dirigerar om Surround-signalerna till höger och vänster främre högtalare när enbart de främre högtalarna samt center-högtalaren är anslutna. DSP-lägen Den DSP (Digital Signal Processor) som används i denna receiver har många olika hög-kvalitativa justerbara ljudsimuleringar inbyggda, som Arena, Jazz Club och Theater, för att lägga till den närvaro som associeras med en arena, jazz-klubb eller bio (etc.) till originalsignalen. 6ch ingång (DTS-förberedd) Om du har en DVD-spelare som är utrustad med 6 (5.) utgående kanaler i huvudsak för DTS, kan du njuta av DVD-källor med flerkanalig kodning i hela sin prakt. Då de avkodade analoga signalerna matas in var för sig, blir ljudkvaliteten, rymdkänslan och det dynamiska omfånget superba. Universal IR (InfraRöd) fjärrkontroll Fjärrkontrollen är en enhet med många funktioner som kan styra KENWOODs AV-komponenter så väl som de från andra tillverkare. Du matar helt enkelt in en inställningskod i fjärrkontrollen. Fjärrkontrollen har en dot matrix (8 x 64) LCD-skärm med 8 tangentikoner, parametrar och receiverns status. För enkel användning har KENWOOD placerat de mest använda tangentikonerna på herarkins första nivå samt grupperat ikoner som hör ihop på samma skärmbild. -funktionen MACRO-funktionen låter dig utföra en rad funktioner automatiskt, så som att slå PÅ strömmen på receivern och de anslutna komponenterna, ställa om ingångsväljarna och starta uppspelningen. (Var noga med att registrera dina komponenter innan du påbörjar macro-inställningen.) -inställningen fungerar på AV-komponenter från både KENWOOD och andra tillverkare samt för icke-audio/video enheter. För framtiden, automatisk uppdatering Denna funktion låter dig uppdatera fjärrkontrollen så att den kan styra nya komponeter vilka inte finns med i tabellen för inställningskoderna. Enkel inställning av surround och funktioner med LCD Denna funktion tar fördel av LCD-skärmen för att förenkla inställningen av surround så att du snabbt och lätt kan matcha surroundprocessen till ditt högtalarsystem och din lyssningsmiljö. RDS (Radio Data System) Denna receiver är utrustad med en RDS-tuner vilken har flera bekväma funktioner: Automatisk minnesprogrammering, för automatisk förinställning av upp till 40 RDS-stationer som sänder olika program. Visning av stationsnamn, för att visa namnet på den aktuella stationen. PTY-sökning, för att låta dig söka stationer med hänseende till deras program-typ.

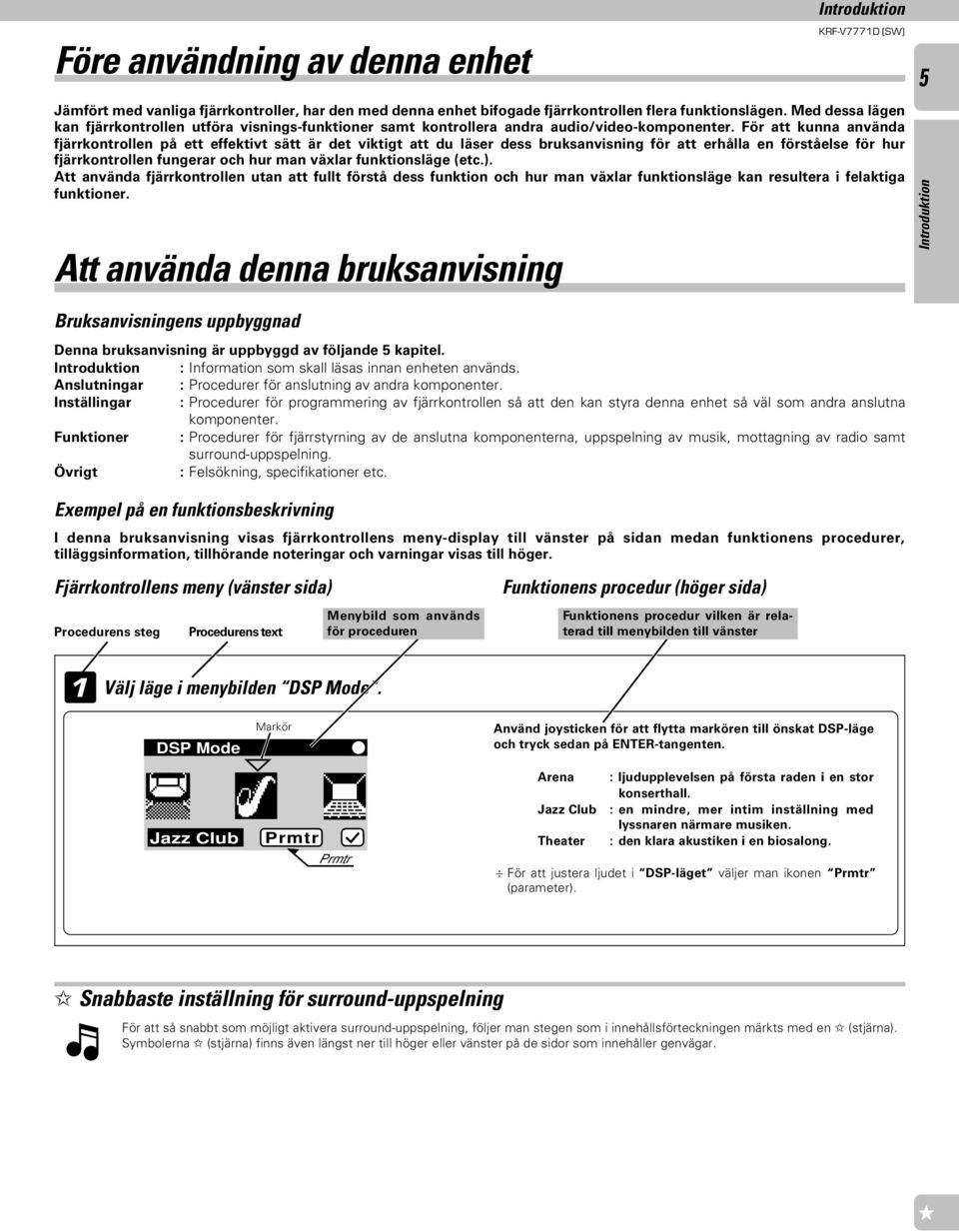

5 Före användning av denna enhet KRF-V777D (SW) Jämfört med vanliga fjärrkontroller, har den med denna enhet bifogade fjärrkontrollen flera funktionslägen. Med dessa lägen kan fjärrkontrollen utföra visnings-funktioner samt kontrollera andra audio/video-komponenter. För att kunna använda fjärrkontrollen på ett effektivt sätt är det viktigt att du läser dess bruksanvisning för att erhålla en förståelse för hur fjärrkontrollen fungerar och hur man växlar funktionsläge (etc.). Att använda fjärrkontrollen utan att fullt förstå dess funktion och hur man växlar funktionsläge kan resultera i felaktiga funktioner. Att använda denna bruksanvisning Bruksanvisningens uppbyggnad Denna bruksanvisning är uppbyggd av följande 5 kapitel. Introduktion :Information som skall läsas innan enheten används. Anslutningar :Procedurer för anslutning av andra komponenter. Inställingar :Procedurer för programmering av fjärrkontrollen så att den kan styra denna enhet så väl som andra anslutna komponenter. Funktioner :Procedurer för fjärrstyrning av de anslutna komponenterna, uppspelning av musik, mottagning av radio samt surround-uppspelning. Övrigt :Felsökning, specifikationer etc. Exempel på en funktionsbeskrivning Introduktion I denna bruksanvisning visas fjärrkontrollens meny-display till vänster på sidan medan funktionens procedurer, tilläggsinformation, tillhörande noteringar och varningar visas till höger. 5 Introduktion Fjärrkontrollens meny (vänster sida) Procedurens steg Procedurens text Välj läge i menybilden DSP. DSP Markör Menybild som används för proceduren Funktionens procedur (höger sida) Funktionens procedur vilken är relaterad till menybilden till vänster Använd joysticken för att flytta markören till önskat DSP-läge och tryck sedan på ENTER-tangenten. Jazz Club Prmtr Prmtr Arena Jazz Club Theater :ljudupplevelsen på första raden i en stor konserthall. :en mindre, mer intim inställning med lyssnaren närmare musiken. :den klara akustiken i en biosalong. För att justera ljudet i DSP-läget väljer man ikonen Prmtr (parameter). Snabbaste inställning för surround-uppspelning För att så snabbt som möjligt aktivera surround-uppspelning, följer man stegen som i innehållsförteckningen märkts med en (stjärna). Symbolerna (stjärna) finns även längst ner till höger eller vänster på de sidor som innehåller genvägar.

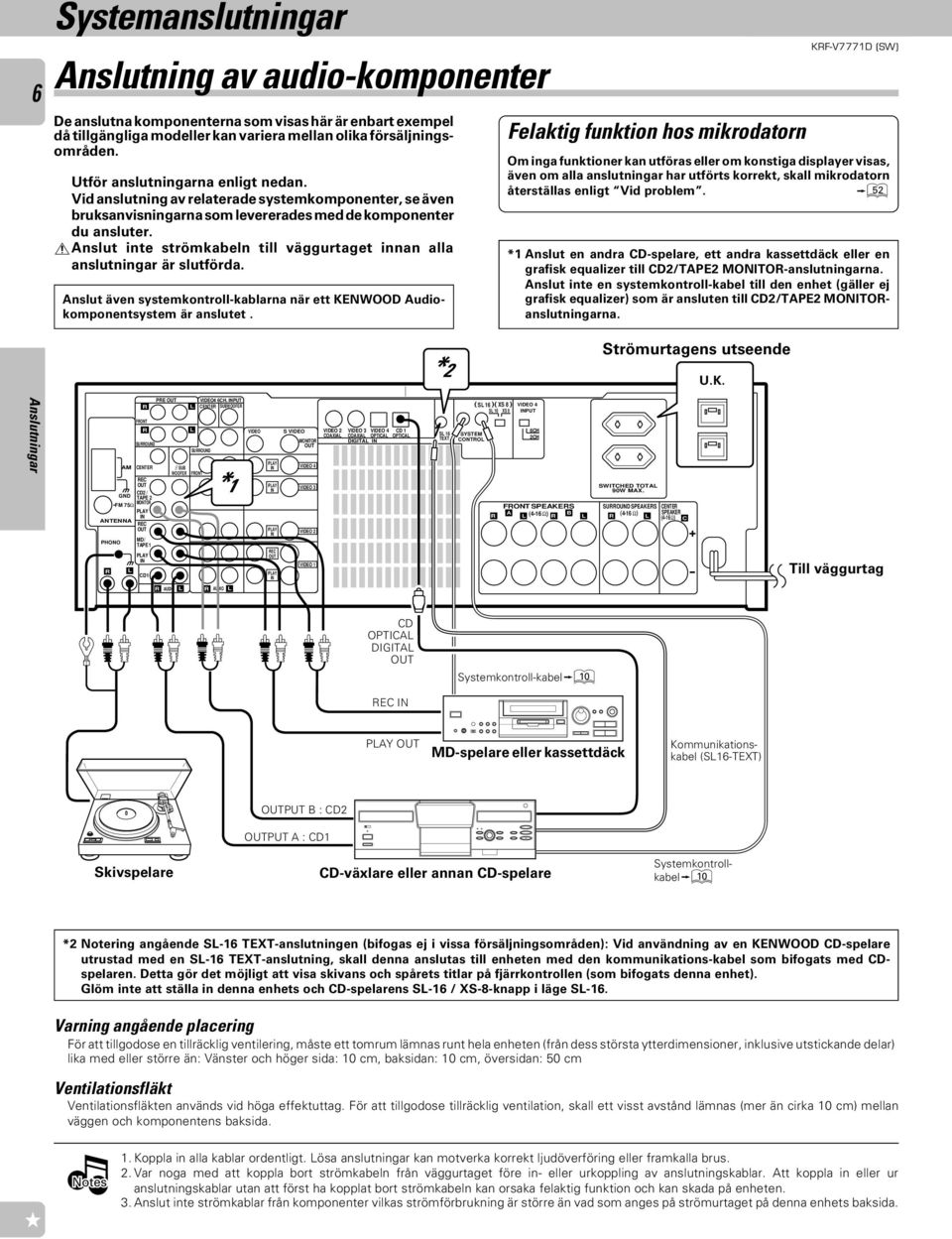

6 6 Systemanslutningar Anslutning av audio-komponenter De anslutna komponenterna som visas här är enbart exempel då tillgängliga modeller kan variera mellan olika försäljningsområden. Utför anslutningarna enligt nedan. Vid anslutning av relaterade systemkomponenter, se även bruksanvisningarna som levererades med de komponenter du ansluter. Anslut inte strömkabeln till väggurtaget innan alla anslutningar är slutförda. Anslut även systemkontroll-kablarna när ett KENWOOD Audiokomponentsystem är anslutet. Felaktig funktion hos mikrodatorn Systemanslutningar KRF-V777D (SW) Om inga funktioner kan utföras eller om konstiga displayer visas, även om alla anslutningar har utförts korrekt, skall mikrodatorn återställas enligt Vid problem. W * Anslut en andra CD-spelare, ett andra kassettdäck eller en grafisk equalizer till CD/TAPE MONITOR-anslutningarna. Anslut inte en systemkontroll-kabel till den enhet (gäller ej grafisk equalizer) som är ansluten till CD/TAPE MONITORanslutningarna. * Strömurtagens utseende U.K. Anslutningar R AM CD / GND TAPE MONITOR -FM 75Ω PLAY IN ANTENNA REC OUT PHONO L R FRONT SURROUND CENTER REC OUT MD/ TAPE PLAY IN CD PRE SUB WOOFER VIDEO4 6CH. INPUT L CENTER SUBWOOFER R L VIDEO S VIDEO SURROUND FRONT * PLAY IN PLAY IN PLAY IN REC OUT PLAY IN MONITOR OUT VIDEO 4 VIDEO VIDEO VIDEO VIDEO COAXIAL VIDEO COAXIAL VIDEO OPTICAL 4 DIGITAL IN CD OPTICAL SL 6 TEXT SYSTEM CONTROL ( SL 6 )( XS 8 ) SL 6 XS 8 R VIDEO 4 INPUT 6CH CH SWITCHED TOTAL 90W MAX. FRONT SPEAKERS SURROUND SPEAKERS A (4-6 Ω) B L R R (4-6 Ω) L CENTER SPEAKER (4-6 Ω) C + - Till väggurtag R AUDIO L R AUDIO L CD OPTICAL DIGITAL OUT Systemkontroll-kabel0 REC IN PLAY OUT MD-spelare eller kassettdäck Systemkontrollkabel0 Kommunikationskabel (SL6-TEXT) Skivspelare OUTPUT B : CD OUTPUT A : CD CD-växlare eller annan CD-spelare * Notering angående SL-6 TEXT-anslutningen (bifogas ej i vissa försäljningsområden): Vid användning av en KENWOOD CD-spelare utrustad med en SL-6 TEXT-anslutning, skall denna anslutas till enheten med den kommunikations-kabel som bifogats med CDspelaren. Detta gör det möjligt att visa skivans och spårets titlar på fjärrkontrollen (som bifogats denna enhet). Glöm inte att ställa in denna enhets och CD-spelarens SL-6 / XS-8-knapp i läge SL-6. Varning angående placering För att tillgodose en tillräcklig ventilering, måste ett tomrum lämnas runt hela enheten (från dess största ytterdimensioner, inklusive utstickande delar) lika med eller större än: Vänster och höger sida: 0 cm, baksidan: 0 cm, översidan: 50 cm Ventilationsfläkt Ventilationsfläkten används vid höga effektuttag. För att tillgodose tillräcklig ventilation, skall ett visst avstånd lämnas (mer än cirka 0 cm) mellan väggen och komponentens baksida..koppla in alla kablar ordentligt. Lösa anslutningar kan motverka korrekt ljudöverföring eller framkalla brus..var noga med att koppla bort strömkabeln från väggurtaget före in- eller urkoppling av anslutningskablar. Att koppla in eller ur Notes anslutningskablar utan att först ha kopplat bort strömkabeln kan orsaka felaktig funktion och kan skada på enheten..anslut inte strömkablar från komponenter vilkas strömförbrukning är större än vad som anges på strömurtaget på denna enhets baksida.

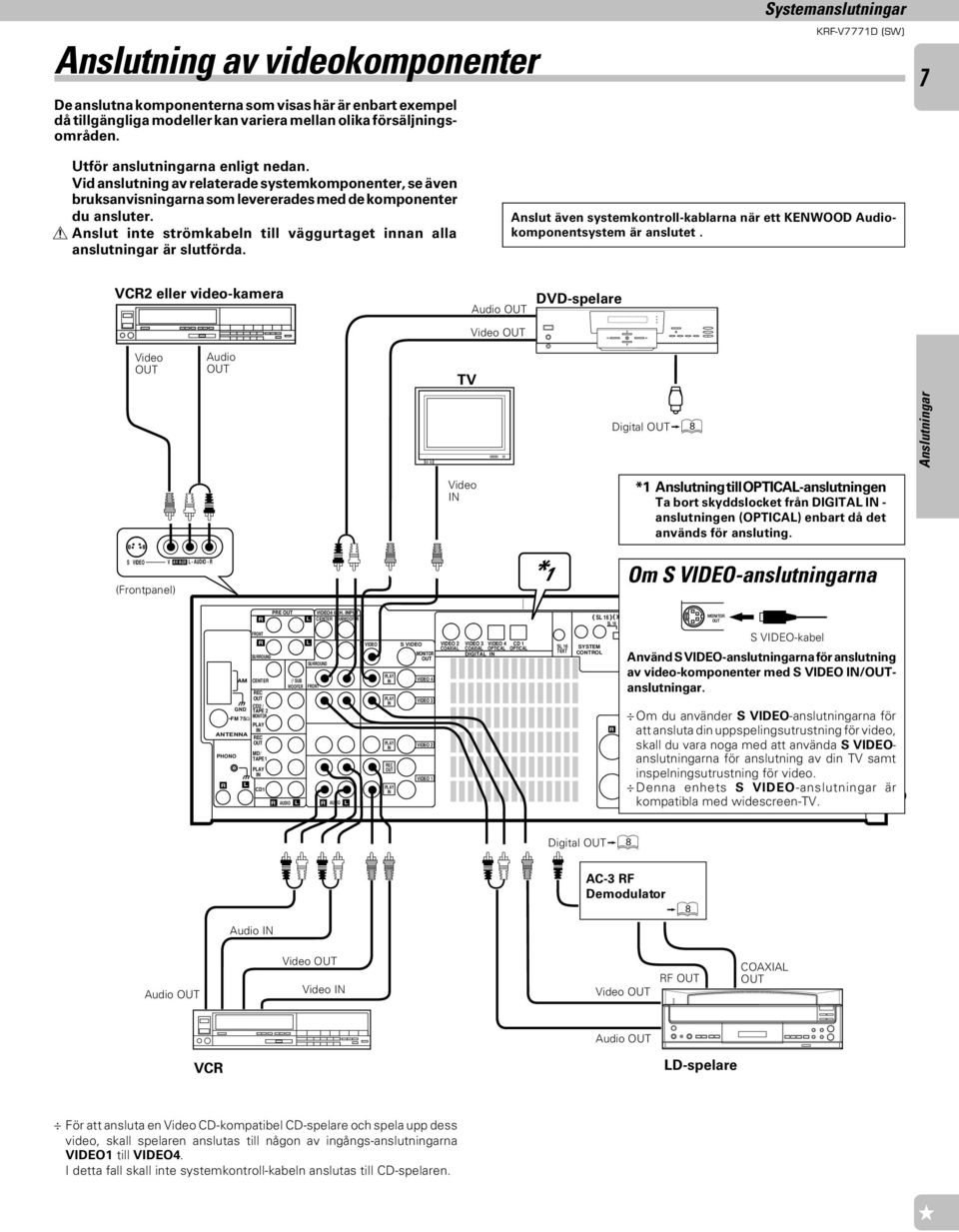

7 Anslutning av videokomponenter De anslutna komponenterna som visas här är enbart exempel då tillgängliga modeller kan variera mellan olika försäljningsområden. Systemanslutningar KRF-V777D (SW) 7 Utför anslutningarna enligt nedan. Vid anslutning av relaterade systemkomponenter, se även bruksanvisningarna som levererades med de komponenter du ansluter. Anslut inte strömkabeln till väggurtaget innan alla anslutningar är slutförda. Anslut även systemkontroll-kablarna när ett KENWOOD Audiokomponentsystem är anslutet. VCR eller video-kamera Audio OUT Video OUT DVD-spelare Video OUT Audio OUT TV Digital OUT8 Anslutningar Video IN * Anslutning till OPTICAL-anslutningen Ta bort skyddslocket från DIGITAL IN - anslutningen (OPTICAL) enbart då det används för ansluting. S VIDEO V AV AUX L - AUDIO - R (Frontpanel) * Om S VIDEO-anslutningarna R AM CD / GND TAPE MONITOR -FM 75Ω PLAY IN ANTENNA REC OUT PHONO L R FRONT SURROUND CENTER REC OUT MD/ TAPE PLAY IN CD PRE OUT SUB WOOFER VIDEO4 6CH. INPUT L CENTER SUBWOOFER R L VIDEO S VIDEO AUDIO SURROUND FRONT PLAY IN PLAY IN PLAY IN REC OUT PLAY IN L R AUDIO L MONITOR OUT VIDEO 4 VIDEO VIDEO VIDEO VIDEO COAXIAL VIDEO COAXIAL VIDEO OPTICAL 4 DIGITAL IN CD OPTICAL SL 6 TEXT SYSTEM CONTROL ( SL 6 )( XS 8 ) SL 6 XS 8 R VIDEO 4 INPUT 6CH CH MONITOR OUT Använd S VIDEO-anslutningarna för anslutning av video-komponenter med S VIDEO IN/OUTanslutningar. SWITCHED TOTAL 90W MAX. S VIDEO-kabel Om du använder S VIDEO-anslutningarna för FRONT SPEAKERS SURROUND SPEAKERS CENTER A (4-6 Ω) B (4-6 Ω) (4-6 SPEAKER L R R L att ansluta din uppspelingsutrustning Ω) C för video, skall du vara noga med att använda + S VIDEOanslutningarna för anslutning av din TV samt inspelningsutrustning för video. Denna enhets S VIDEO-anslutningar - är kompatibla med widescreen-tv. Digital OUT8 Audio IN AC- RF Demodulator 8 Audio OUT Video OUT Video IN Video OUT RF OUT COAXIAL OUT Audio OUT VCR LD-spelare För att ansluta en Video CD-kompatibel CD-spelare och spela upp dess video, skall spelaren anslutas till någon av ingångs-anslutningarna VIDEO till VIDEO4. I detta fall skall inte systemkontroll-kabeln anslutas till CD-spelaren.

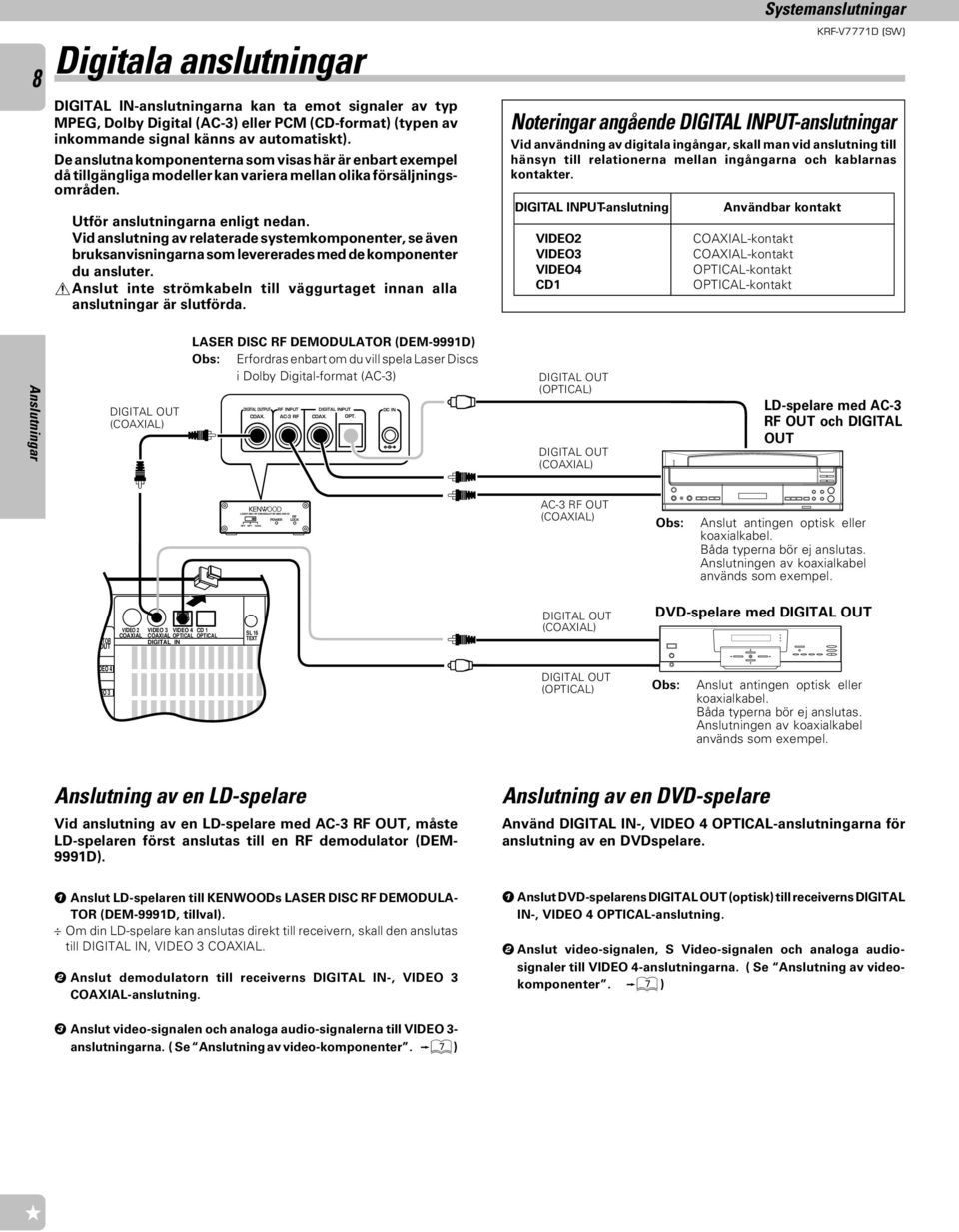

8 LASER DISC RF DEMODULATOR DEM-999D OFF OPT. COAX. 8 Digitala anslutningar DIGITAL IN-anslutningarna kan ta emot signaler av typ MPEG, Dolby Digital (AC-) eller PCM (CD-format) (typen av inkommande signal känns av automatiskt). De anslutna komponenterna som visas här är enbart exempel då tillgängliga modeller kan variera mellan olika försäljningsområden. Utför anslutningarna enligt nedan. Vid anslutning av relaterade systemkomponenter, se även bruksanvisningarna som levererades med de komponenter du ansluter. Anslut inte strömkabeln till väggurtaget innan alla anslutningar är slutförda. Systemanslutningar KRF-V777D (SW) Noteringar angående DIGITAL INPUT-anslutningar Vid användning av digitala ingångar, skall man vid anslutning till hänsyn till relationerna mellan ingångarna och kablarnas kontakter. DIGITAL INPUT-anslutning VIDEO VIDEO VIDEO4 CD Användbar kontakt COAXIAL-kontakt COAXIAL-kontakt OPTICAL-kontakt OPTICAL-kontakt Anslutningar DIGITAL OUT (COAXIAL) LASER DISC RF DEMODULATOR (DEM-999D) Obs: Erfordras enbart om du vill spela Laser Discs i Dolby Digital-format (AC-) DIGITAL OUTPUT COAX. RF INPUT AC- RF DIGITAL INPUT COAX. OPT. DC IN DIGITAL OUT (OPTICAL) DIGITAL OUT (COAXIAL) LD-spelare med AC- RF OUT och DIGITAL OUT POWER RF LOCK AC- RF OUT (COAXIAL) Obs: Anslut antingen optisk eller koaxialkabel. Båda typerna bör ej anslutas. Anslutningen av koaxialkabel används som exempel. NITOR OUT VIDEO COAXIAL VIDEO COAXIAL OPTICAL VIDEO 4 CD OPTICAL DIGITAL IN SL 6 TEXT DIGITAL OUT (COAXIAL) DVD-spelare med DIGITAL OUT VIDEO 4 DEO DIGITAL OUT (OPTICAL) Obs: Anslut antingen optisk eller koaxialkabel. Båda typerna bör ej anslutas. Anslutningen av koaxialkabel används som exempel. Anslutning av en LD-spelare Vid anslutning av en LD-spelare med AC- RF OUT, måste LD-spelaren först anslutas till en RF demodulator (DEM- 999D). Anslutning av en DVD-spelare Använd DIGITAL IN-, VIDEO 4 OPTICAL-anslutningarna för anslutning av en DVDspelare. Anslut LD-spelaren till KENWOODs LASER DISC RF DEMODULA- TOR (DEM-999D, tillval). Om din LD-spelare kan anslutas direkt till receivern, skall den anslutas till DIGITAL IN, VIDEO COAXIAL. Anslut demodulatorn till receiverns DIGITAL IN-, VIDEO COAXIAL-anslutning. Anslut DVD-spelarens DIGITAL OUT (optisk) till receiverns DIGITAL IN-, VIDEO 4 OPTICAL-anslutning. Anslut video-signalen, S Video-signalen och analoga audiosignaler till VIDEO 4-anslutningarna. ( Se Anslutning av videokomponenter. 7) Anslut video-signalen och analoga audio-signalerna till VIDEO - anslutningarna. ( Se Anslutning av video-komponenter. 7)

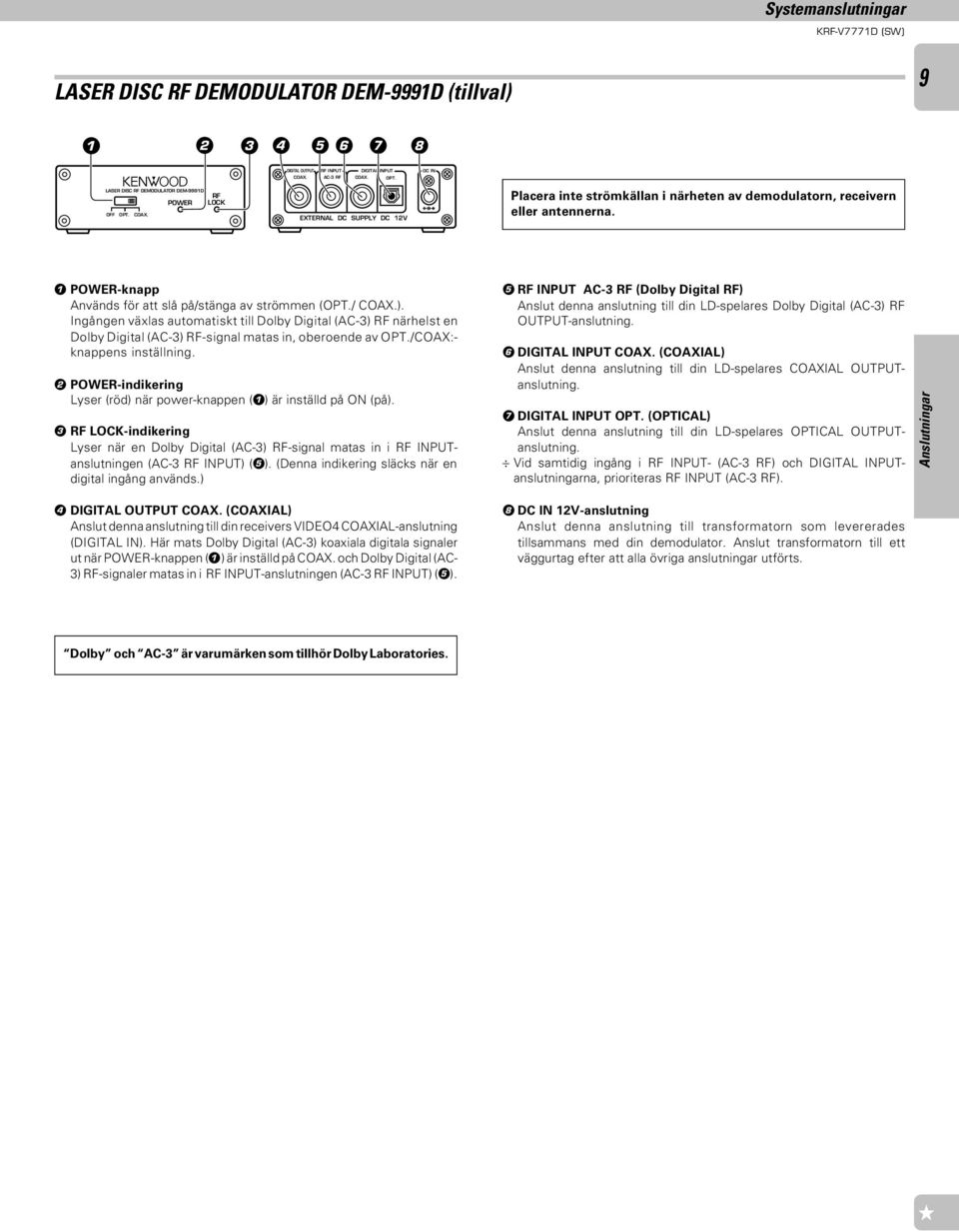

9 Systemanslutningar KRF-V777D (SW) LASER DISC RF DEMODULATOR DEM-999D (tillval) DIGITAL OUTPUT RF INPUT DIGITAL INPUT DC IN COAX. AC- RF COAX. OPT. LASER DISC RF DEMODULATOR DEM-999D OFF OPT. COAX. POWER RF LOCK EXTERNAL DC SUPPLY DC V Placera inte strömkällan i närheten av demodulatorn, receivern eller antennerna. POWER-knapp Används för att slå på/stänga av strömmen (OPT./ COAX.). Ingången växlas automatiskt till Dolby Digital (AC-) RF närhelst en Dolby Digital (AC-) RF-signal matas in, oberoende av OPT./COAX:- knappens inställning. POWER-indikering Lyser (röd) när power-knappen () är inställd på ON (på). RF LOCK-indikering Lyser när en Dolby Digital (AC-) RF-signal matas in i RF INPUTanslutningen (AC- RF INPUT) (5). (Denna indikering släcks när en digital ingång används.) 5 RF INPUT AC- RF (Dolby Digital RF) Anslut denna anslutning till din LD-spelares Dolby Digital (AC-) RF OUTPUT-anslutning. 6 DIGITAL INPUT COAX. (COAXIAL) Anslut denna anslutning till din LD-spelares COAXIAL OUTPUTanslutning. 7 DIGITAL INPUT OPT. (OPTICAL) Anslut denna anslutning till din LD-spelares OPTICAL OUTPUTanslutning. Vid samtidig ingång i RF INPUT- (AC- RF) och DIGITAL INPUTanslutningarna, prioriteras RF INPUT (AC- RF). Anslutningar 4 DIGITAL OUTPUT COAX. (COAXIAL) Anslut denna anslutning till din receivers VIDEO4 COAXIAL-anslutning (DIGITAL IN). Här mats Dolby Digital (AC-) koaxiala digitala signaler ut när POWER-knappen () är inställd på COAX. och Dolby Digital (AC- ) RF-signaler matas in i RF INPUT-anslutningen (AC- RF INPUT) (5). 8 DC IN V-anslutning Anslut denna anslutning till transformatorn som levererades tillsammans med din demodulator. Anslut transformatorn till ett väggurtag efter att alla övriga anslutningar utförts. Dolby och AC- är varumärken som tillhör Dolby Laboratories.

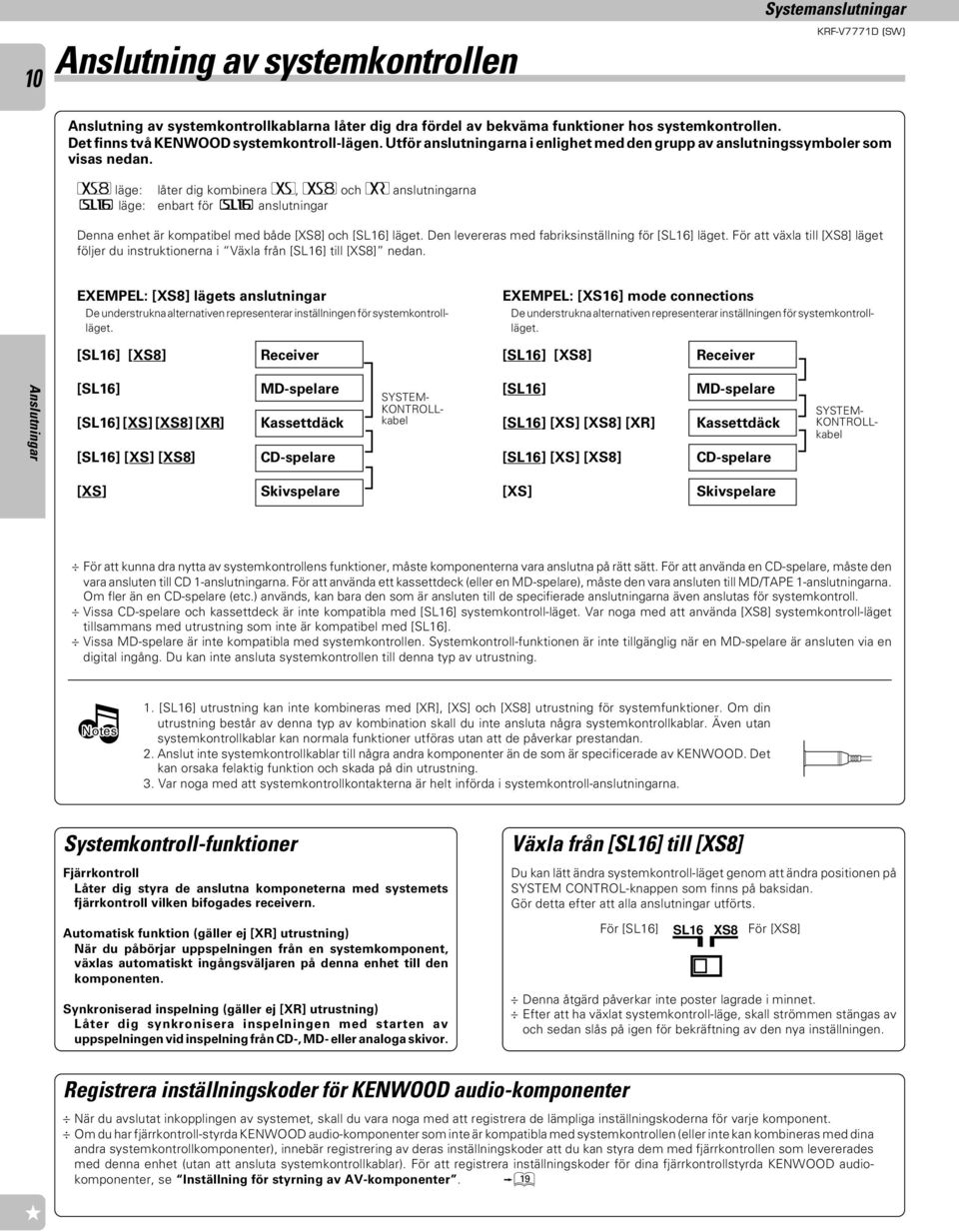

10 0 Anslutning av systemkontrollen Systemanslutningar KRF-V777D (SW) Anslutning av systemkontrollkablarna låter dig dra fördel av bekväma funktioner hos systemkontrollen. Det finns två KENWOOD systemkontroll-lägen. Utför anslutningarna i enlighet med den grupp av anslutningssymboler som visas nedan. ƒ läge: låter dig kombinera f, ƒ och F anslutningarna läge: enbart för anslutningar Denna enhet är kompatibel med både [XS8] och [SL6] läget. Den levereras med fabriksinställning för [SL6] läget. För att växla till [XS8] läget följer du instruktionerna i Växla från [SL6] till [XS8] nedan. EXEMPEL: [XS8] lägets anslutningar De understrukna alternativen representerar inställningen för systemkontrollläget. EXEMPEL: [XS6] mode connections De understrukna alternativen representerar inställningen för systemkontrollläget. [SL6] [XS8] Receiver [SL6] [XS8] Receiver Anslutningar [SL6] [SL6] [XS] [XS8] [XR] [SL6] [XS] [XS8] MD-spelare Kassettdäck CD-spelare [SL6] [SL6] [XS] [XS8] [XR] [SL6] [XS] [XS8] MD-spelare Kassettdäck CD-spelare SYSTEM- KONTROLLkabel SYSTEM- KONTROLLkabel [XS] Skivspelare [XS] Skivspelare För att kunna dra nytta av systemkontrollens funktioner, måste komponenterna vara anslutna på rätt sätt. För att använda en CD-spelare, måste den vara ansluten till CD -anslutningarna. För att använda ett kassettdeck (eller en MD-spelare), måste den vara ansluten till MD/TAPE -anslutningarna. Om fler än en CD-spelare (etc.) används, kan bara den som är ansluten till de specifierade anslutningarna även anslutas för systemkontroll. Vissa CD-spelare och kassettdeck är inte kompatibla med [SL6] systemkontroll-läget. Var noga med att använda [XS8] systemkontroll-läget tillsammans med utrustning som inte är kompatibel med [SL6]. Vissa MD-spelare är inte kompatibla med systemkontrollen. Systemkontroll-funktionen är inte tillgänglig när en MD-spelare är ansluten via en digital ingång. Du kan inte ansluta systemkontrollen till denna typ av utrustning. Notes. [SL6] utrustning kan inte kombineras med [XR], [XS] och [XS8] utrustning för systemfunktioner. Om din utrustning består av denna typ av kombination skall du inte ansluta några systemkontrollkablar. Även utan systemkontrollkablar kan normala funktioner utföras utan att de påverkar prestandan.. Anslut inte systemkontrollkablar till några andra komponenter än de som är specificerade av KENWOOD. Det kan orsaka felaktig funktion och skada på din utrustning.. Var noga med att systemkontrollkontakterna är helt införda i systemkontroll-anslutningarna. Systemkontroll-funktioner Fjärrkontroll Låter dig styra de anslutna komponeterna med systemets fjärrkontroll vilken bifogades receivern. Automatisk funktion (gäller ej [XR] utrustning) När du påbörjar uppspelningen från en systemkomponent, växlas automatiskt ingångsväljaren på denna enhet till den komponenten. Synkroniserad inspelning (gäller ej [XR] utrustning) Låter dig synkronisera inspelningen med starten av uppspelningen vid inspelning från CD-, MD- eller analoga skivor. Växla från [SL6] till [XS8] Du kan lätt ändra systemkontroll-läget genom att ändra positionen på SYSTEM CONTROL-knappen som finns på baksidan. Gör detta efter att alla anslutningar utförts. För [SL6] SL6 XS8 För [XS8] Denna åtgärd påverkar inte poster lagrade i minnet. Efter att ha växlat systemkontroll-läge, skall strömmen stängas av och sedan slås på igen för bekräftning av den nya inställningen. Registrera inställningskoder för KENWOOD audio-komponenter När du avslutat inkopplingen av systemet, skall du vara noga med att registrera de lämpliga inställningskoderna för varje komponent. Om du har fjärrkontroll-styrda KENWOOD audio-komponenter som inte är kompatibla med systemkontrollen (eller inte kan kombineras med dina andra systemkontrollkomponenter), innebär registrering av deras inställningskoder att du kan styra dem med fjärrkontrollen som levererades med denna enhet (utan att ansluta systemkontrollkablar). För att registrera inställningskoder för dina fjärrkontrollstyrda KENWOOD audiokomponenter, se Inställning för styrning av AV-komponenter. (

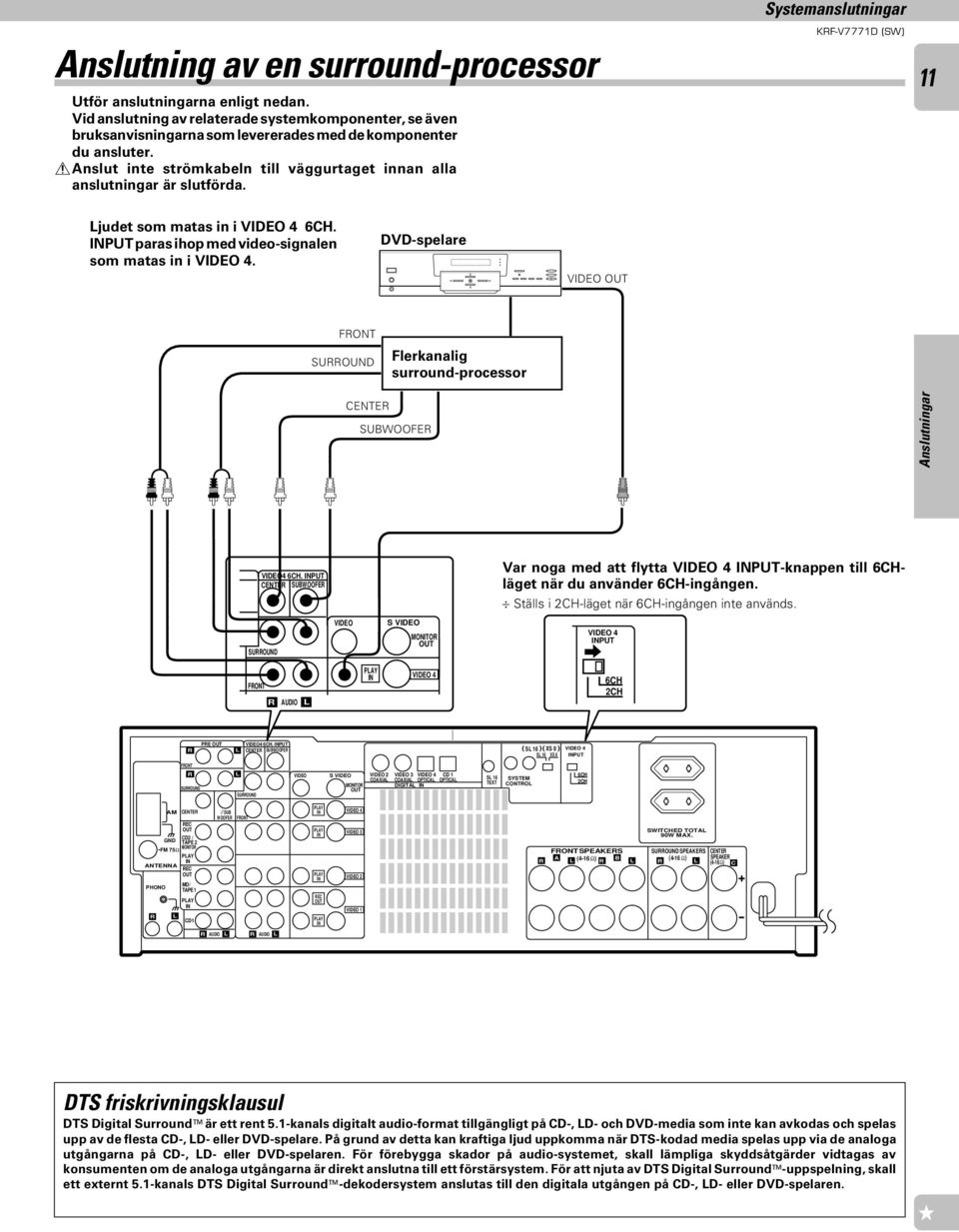

11 Anslutning av en surround-processor Utför anslutningarna enligt nedan. Vid anslutning av relaterade systemkomponenter, se även bruksanvisningarna som levererades med de komponenter du ansluter. Anslut inte strömkabeln till väggurtaget innan alla anslutningar är slutförda. Systemanslutningar KRF-V777D (SW) Ljudet som matas in i VIDEO 4 6CH. INPUT paras ihop med video-signalen som matas in i VIDEO 4. DVD-spelare VIDEO OUT FRONT SURROUND Flerkanalig surround-processor CENTER SUBWOOFER Anslutningar VIDEO4 6CH. INPUT CENTER SUBWOOFER Var noga med att flytta VIDEO 4 INPUT-knappen till 6CHläget när du använder 6CH-ingången. Ställs i CH-läget när 6CH-ingången inte används. SURROUND VIDEO S VIDEO MONITOR OUT VIDEO 4 INPUT FRONT R AUDIO L PLAY IN VIDEO 4 6CH CH R PRE OUT VIDEO4 6CH. INPUT L CENTER SUBWOOFER ( SL 6 )( XS 8 ) VIDEO 4 SL 6 XS 8 INPUT FRONT R L VIDEO S VIDEO SURROUND SURROUND MONITOR OUT VIDEO COAXIAL VIDEO COAXIAL VIDEO OPTICAL 4 DIGITAL IN CD OPTICAL SL 6 TEXT SYSTEM CONTROL 6CH CH ANTENNA PHONO R AM GND -FM 75Ω L CENTER REC OUT CD / TAPE MONITOR PLAY IN REC OUT MD/ TAPE PLAY IN SUB WOOFER FRONT PLAY IN PLAY IN PLAY IN REC OUT PLAY IN VIDEO 4 VIDEO VIDEO VIDEO R FRONT SPEAKERS A L (4-6 Ω) B R L SWITCHED TOTAL 90W MAX. SURROUND SPEAKERS R (4-6 Ω) L CENTER SPEAKER (4-6 Ω) C + - R AUDIO L R AUDIO L DTS friskrivningsklausul DTS Digital Surround är ett rent 5.-kanals digitalt audio-format tillgängligt på CD-, LD- och DVD-media som inte kan avkodas och spelas upp av de flesta CD-, LD- eller DVD-spelare. På grund av detta kan kraftiga ljud uppkomma när DTS-kodad media spelas upp via de analoga utgångarna på CD-, LD- eller DVD-spelaren. För förebygga skador på audio-systemet, skall lämpliga skyddsåtgärder vidtagas av konsumenten om de analoga utgångarna är direkt anslutna till ett förstärsystem. För att njuta av DTS Digital Surround -uppspelning, skall ett externt 5.-kanals DTS Digital Surround -dekodersystem anslutas till den digitala utgången på CD-, LD- eller DVD-spelaren.

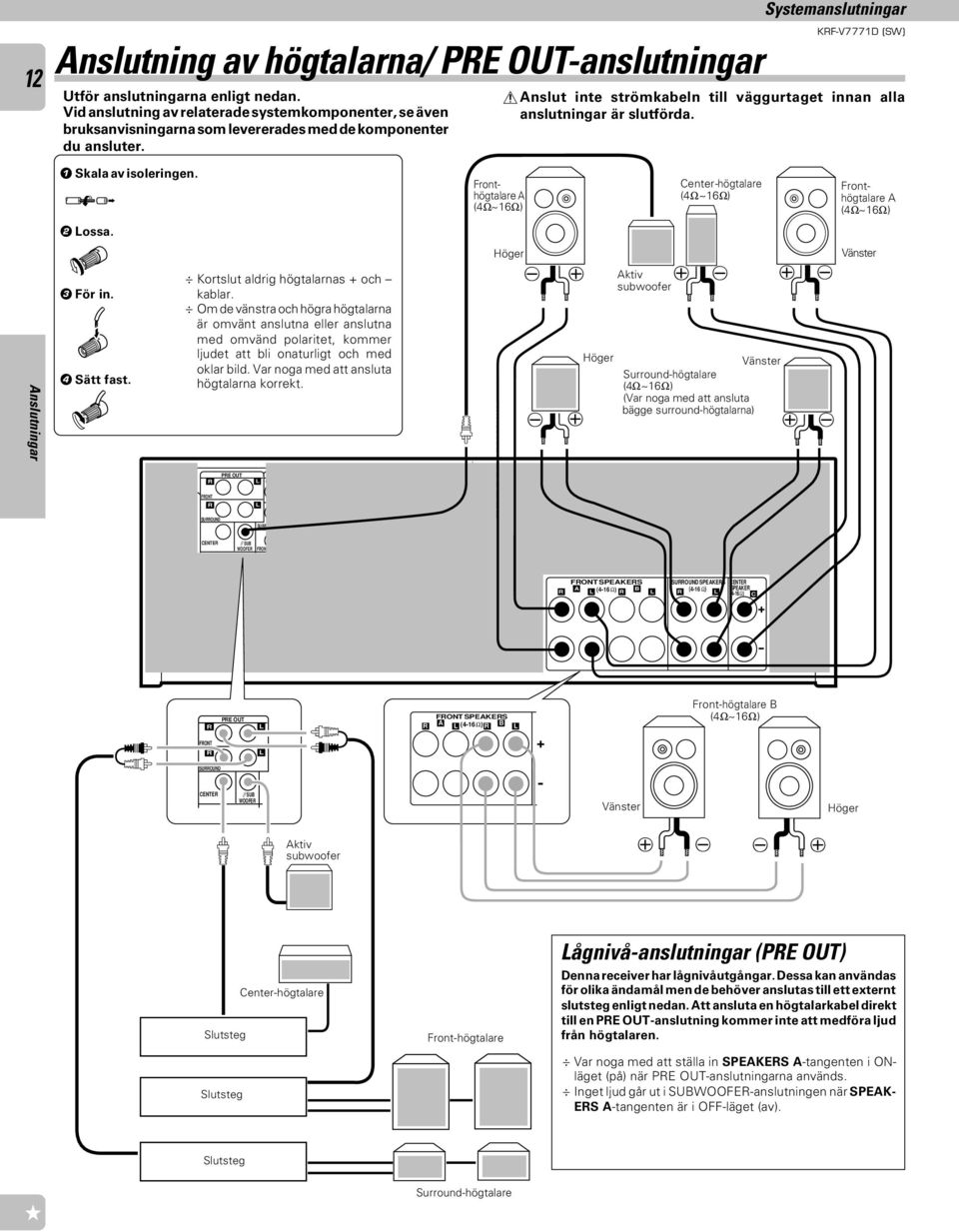

12 Anslutning av högtalarna/ PRE OUT-anslutningar Utför anslutningarna enligt nedan. Vid anslutning av relaterade systemkomponenter, se även bruksanvisningarna som levererades med de komponenter du ansluter. Systemanslutningar KRF-V777D (SW) Anslut inte strömkabeln till väggurtaget innan alla anslutningar är slutförda. Anslutningar Skala av isoleringen. Lossa. För in. 4Sätt fast. Kortslut aldrig högtalarnas + och kablar. Om de vänstra och högra högtalarna är omvänt anslutna eller anslutna med omvänd polaritet, kommer ljudet att bli onaturligt och med oklar bild. Var noga med att ansluta högtalarna korrekt. Fronthögtalare A (4Ω~6Ω) Höger ª Aktiv ª subwoofer Center-högtalare (4Ω~6Ω) Höger Vänster Surround-högtalare (4Ω~6Ω) (Var noga med att ansluta ª bägge surround-högtalarna) ª Fronthögtalare A (4Ω~6Ω) Vänster ª R PRE OUT VIDEO4 6CH. INPUT L CENTER SUBWOOFER ( SL 6 )( XS 8 ) VIDEO 4 SL 6 XS 8 INPUT FRONT R L VIDEO S VIDEO SURROUND SURROUND MONITOR OUT VIDEO COAXIAL VIDEO VIDEO 4 COAXIAL OPTICAL DIGITAL IN CD OPTICAL SL 6 TEXT SYSTEM CONTROL 6CH CH R AM CD / GND TAPE MONITOR -FM 75Ω PLAY IN ANTENNA REC OUT PHONO L CENTER REC OUT MD/ TAPE PLAY IN SUB WOOFER FRONT PLAY IN PLAY IN PLAY IN REC OUT PLAY IN VIDEO 4 VIDEO VIDEO VIDEO R SWITCHED TOTAL 90W MAX. FRONT SPEAKERS SURROUND SPEAKERS A (4-6 Ω) B L R R (4-6 Ω) L CENTER SPEAKER (4-6 Ω) C + - R AUDIO L R AUDIO L R FRONT R PRE OUT L L R FRONT SPEAKERS A (4-6 Ω)L R B L + Front-högtalare B (4Ω~6Ω) SURROUND SUB WOOFER - Vänster Höger Aktiv subwoofer ª ª Slutsteg Slutsteg Center-högtalare Front-högtalare Lågnivå-anslutningar (PRE OUT) Denna receiver har lågnivåutgångar. Dessa kan användas för olika ändamål men de behöver anslutas till ett externt slutsteg enligt nedan. Att ansluta en högtalarkabel direkt till en PRE OUT-anslutning kommer inte att medföra ljud från högtalaren. Var noga med att ställa in SPEAKERS A-tangenten i ONläget (på) när PRE OUT-anslutningarna används. Inget ljud går ut i SUBWOOFER-anslutningen när SPEAK- ERS A-tangenten är i OFF-läget (av). Slutsteg Surround-högtalare

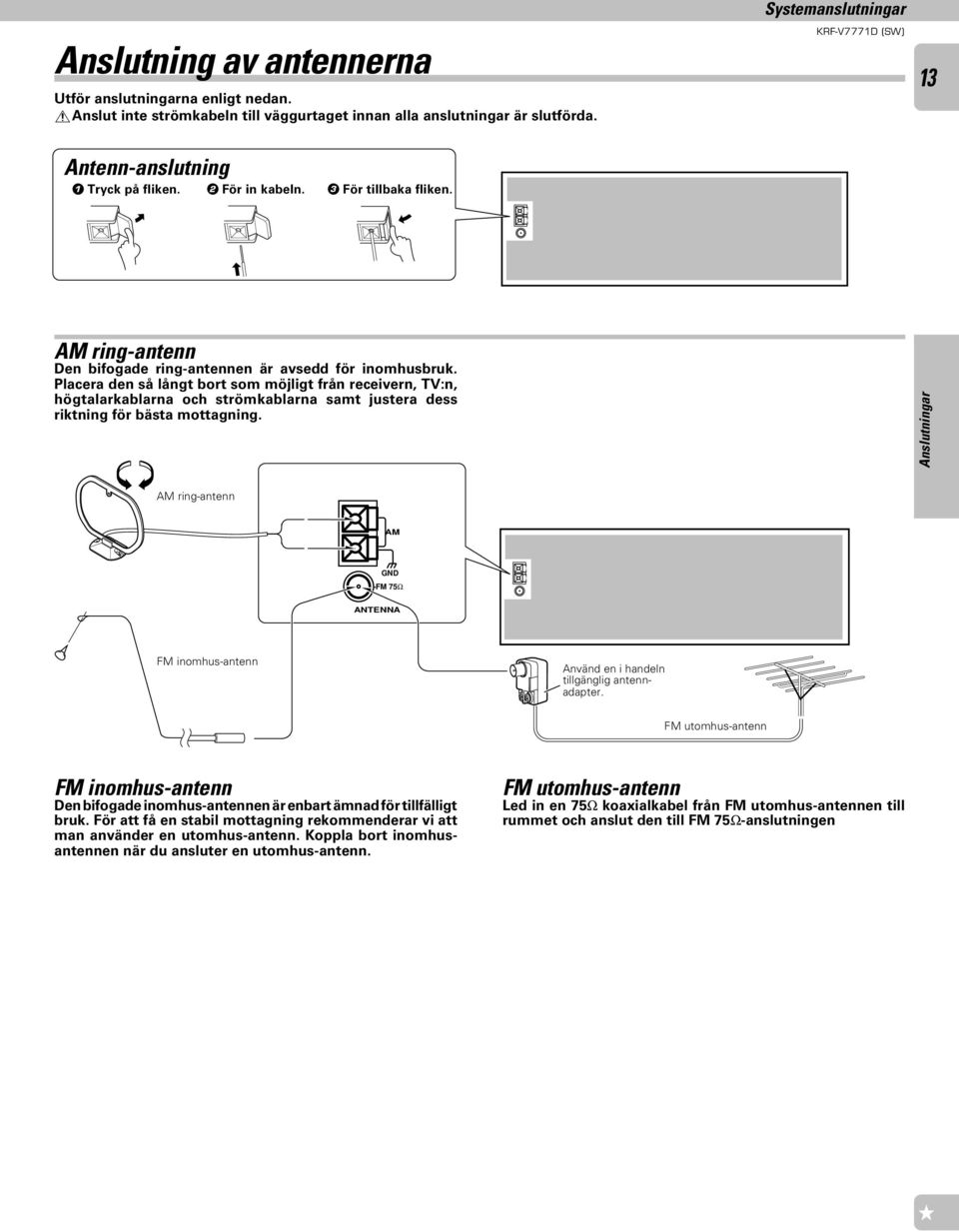

13 Anslutning av antennerna Utför anslutningarna enligt nedan. Anslut inte strömkabeln till väggurtaget innan alla anslutningar är slutförda. Systemanslutningar KRF-V777D (SW) Antenn-anslutning Tryck på fliken. För in kabeln. För tillbaka fliken. AM ring-antenn Den bifogade ring-antennen är avsedd för inomhusbruk. Placera den så långt bort som möjligt från receivern, TV:n, högtalarkablarna och strömkablarna samt justera dess riktning för bästa mottagning. Anslutningar AM ring-antenn AM GND -FM 75Ω ANTENNA FM inomhus-antenn Använd en i handeln tillgänglig antennadapter. FM utomhus-antenn FM inomhus-antenn Den bifogade inomhus-antennen är enbart ämnad för tillfälligt bruk. För att få en stabil mottagning rekommenderar vi att man använder en utomhus-antenn. Koppla bort inomhusantennen när du ansluter en utomhus-antenn. FM utomhus-antenn Led in en 75Ω koaxialkabel från FM utomhus-antennen till rummet och anslut den till FM 75Ω-anslutningen

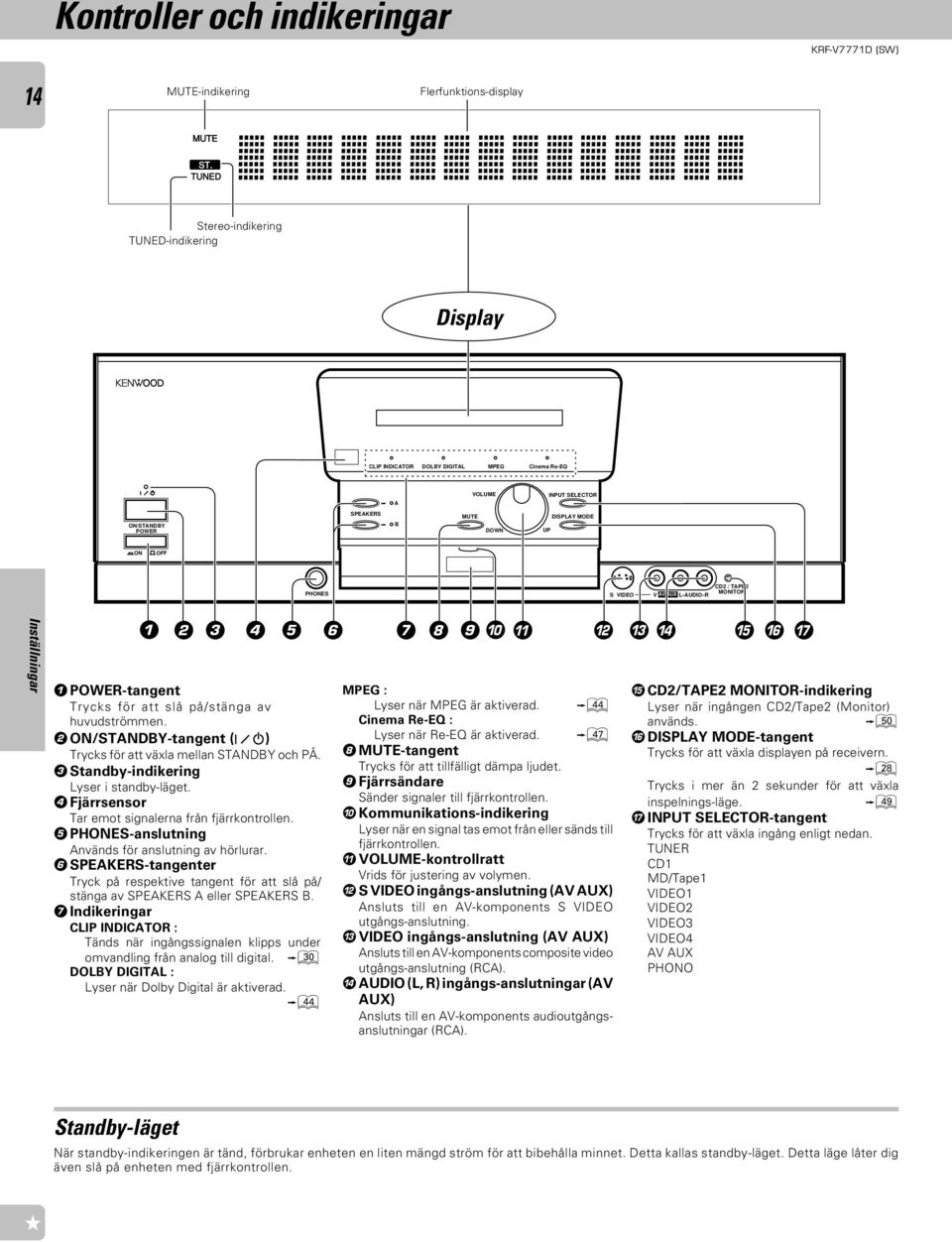

14 Kontroller och indikeringar KRF-V777D (SW) 4 MUTE-indikering Flerfunktions-display MUTE ST. TUNED Stereo-indikering TUNED-indikering Display CLIP INDICATOR DOLBY DIGITAL MPEG Cinema Re-EQ A VOLUME INPUT SELECTOR ON/STANDBY POWER SPEAKERS B MUTE DOWN UP DISPLAY MODE ON OFF PHONES S VIDEO V AV AUX L-AUDIO-R CD / TAPE MONITOR Inställningar # $ % ^ & POWER-tangent Trycks för att slå på/stänga av huvudströmmen. ON/STANDBY-tangent ( ) Trycks för att växla mellan STANDBY och PÅ. Standby-indikering Lyser i standby-läget. 4 Fjärrsensor Tar emot signalerna från fjärrkontrollen. 5 PHONES-anslutning Används för anslutning av hörlurar. 6 SPEAKERS-tangenter Tryck på respektive tangent för att slå på/ stänga av SPEAKERS A eller SPEAKERS B. 7 Indikeringar CLIP INDICATOR : Tänds när ingångssignalen klipps under omvandling från analog till digital. º DOLBY DIGITAL : Lyser när Dolby Digital är aktiverad. r MPEG : Lyser när MPEG är aktiverad. r Cinema Re-EQ : Lyser när Re-EQ är aktiverad. u 8 MUTE-tangent Trycks för att tillfälligt dämpa ljudet. 9 Fjärrsändare Sänder signaler till fjärrkontrollen. 0 Kommunikations-indikering Lyser när en signal tas emot från eller sänds till fjärrkontrollen.! VOLUME-kontrollratt Vrids för justering av S VIDEO ingångs-anslutning (AV AUX) Ansluts till en AV-komponents S VIDEO utgångs-anslutning. # VIDEO ingångs-anslutning (AV AUX) Ansluts till en AV-komponents composite video utgångs-anslutning (RCA). $ AUDIO (L, R) ingångs-anslutningar (AV AUX) Ansluts till en AV-komponents audioutgångsanslutningar (RCA). % CD/TAPE MONITOR-indikering Lyser när ingången CD/Tape (Monitor) används. p ^ DISPLAY MODE-tangent Trycks för att växla displayen på receivern. Trycks i mer än sekunder för att växla inspelnings-läge. o & INPUT SELECTOR-tangent Trycks för att växla ingång enligt nedan. TUNER CD MD/Tape VIDEO VIDEO VIDEO VIDEO4 AV AUX PHONO Standby-läget När standby-indikeringen är tänd, förbrukar enheten en liten mängd ström för att bibehålla minnet. Detta kallas standby-läget. Detta läge låter dig även slå på enheten med fjärrkontrollen.

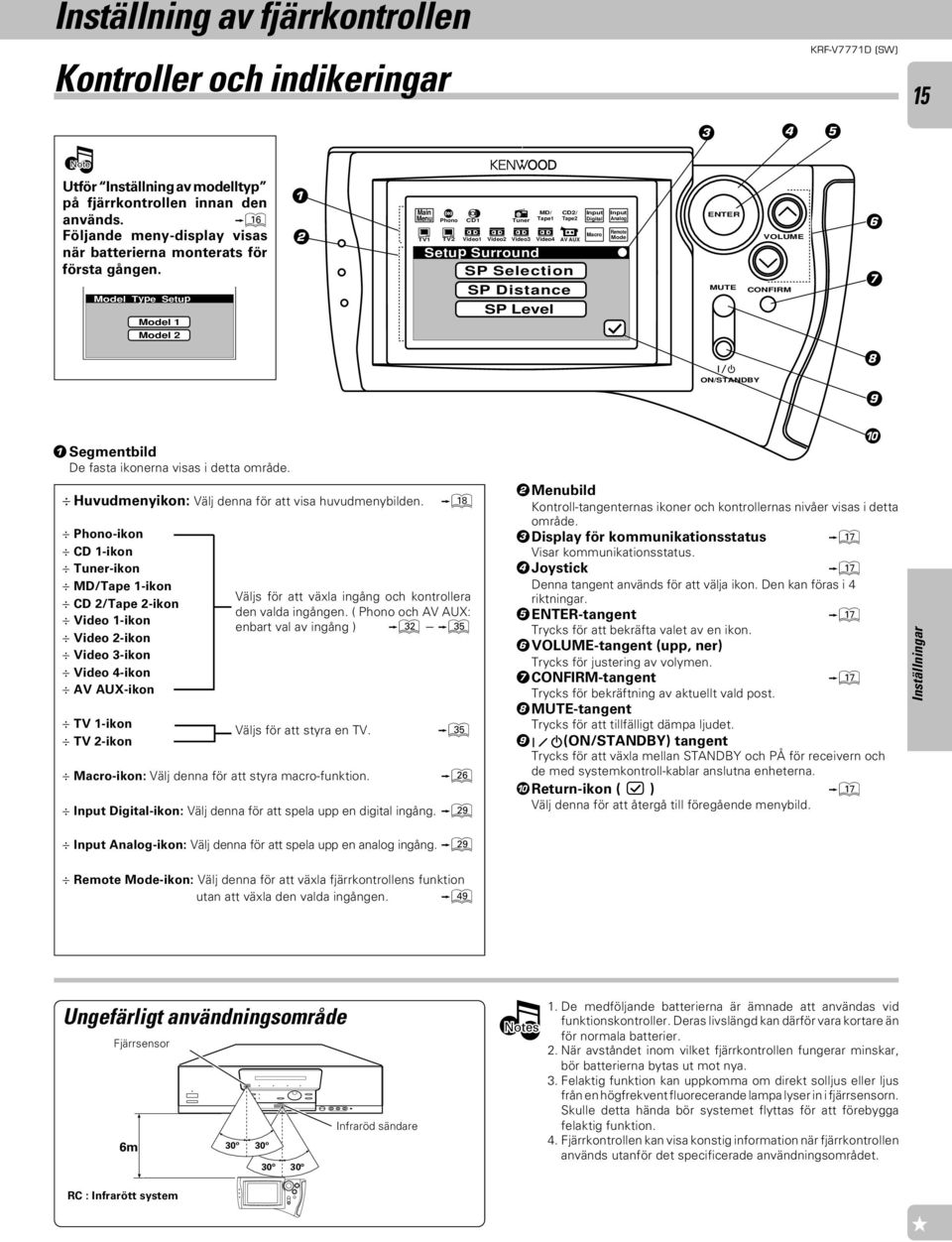

15 Inställning av fjärrkontrollen Kontroller och indikeringar 4 5 KRF-V777D (SW) 5 Note Utför Inställning av modelltyp på fjärrkontrollen innan den används. ^ Följande meny-display visas när batterierna monterats för första gången. l Type Setup l l Main Menu Phono TV TV CD CD Setup Surround SP Selection SP Distance SP Level MD/ CD/ Tape Tape Digital Analog Video Video Video Video4 AV AUX Remote ENTER MUTE VOLUME CONFIRM ON/STANDBY 9 Segmentbild De fasta ikonerna visas i detta område. Huvudmenyikon: Välj denna för att visa huvudmenybilden. * Phono-ikon CD -ikon -ikon MD/Tape -ikon CD /Tape -ikon Video -ikon Video -ikon Video -ikon Video 4-ikon AV AUX-ikon TV -ikon TV -ikon Väljs för att växla ingång och kontrollera den valda ingången. ( Phono och AV AUX: enbart val av ingång ) fi Väljs för att styra en TV. fi -ikon: Välj denna för att styra macro-funktion. Digital-ikon: Välj denna för att spela upp en digital ingång. ª Menubild Kontroll-tangenternas ikoner och kontrollernas nivåer visas i detta område. Display för kommunikationsstatus & Visar kommunikationsstatus. 4Joystick & Denna tangent används för att välja ikon. Den kan föras i 4 riktningar. 5ENTER-tangent & Trycks för att bekräfta valet av en ikon. 6VOLUME-tangent (upp, ner) Trycks för justering av volymen. 7CONFIRM-tangent & Trycks för bekräftning av aktuellt vald post. 8MUTE-tangent Trycks för att tillfälligt dämpa ljudet. 9 (ON/STANDBY) tangent Trycks för att växla mellan STANDBY och PÅ för receivern och de med systemkontroll-kablar anslutna enheterna. 0Return-ikon ( ) & Välj denna för att återgå till föregående menybild. 0 Inställningar Analog-ikon: Välj denna för att spela upp en analog ingång.ª Remote -ikon: Välj denna för att växla fjärrkontrollens funktion utan att växla den valda ingången. o Ungefärligt användningsområde Fjärrsensor Infraröd sändare 6m 0º 0º 0º 0º.De medföljande batterierna är ämnade att användas vid funktionskontroller. Deras livslängd kan därför vara kortare än Notes för normala batterier..när avståndet inom vilket fjärrkontrollen fungerar minskar, bör batterierna bytas ut mot nya..felaktig funktion kan uppkomma om direkt solljus eller ljus från en högfrekvent fluorecerande lampa lyser in i fjärrsensorn. Skulle detta hända bör systemet flyttas för att förebygga felaktig funktion. 4.Fjärrkontrollen kan visa konstig information när fjärrkontrollen används utanför det specificerade användningsområdet. RC : Infrarött system

16 6 Förberedelser Tryck på receiverns POWER- och ON/STANDBY-tangenter för att slå på strömmen. KRF-V777D (SW) Inställning av fjärrkontrollen i enlighet med din receiver Utför följande procedur efter att batterierna monterats för första gången eller när fjärrkontrollens back-up data har förlorats. Batterivarning Low Battery Inställning av fjärrkontrollen När denna varning visas som indikering för att den återstående batterikapaciteten är låg, skall batterierna bytas ut mot nya. Inställning av modelltyp Montera batterierna Ta bort locket. Sätt i batterierna. Stäng locket. Sätt i fyra AA-batterier (R6/UM-) enligt polmärkningen. För att behålla inställningarna i minnet, måste batterierna bytas ut inom 0 sekunder. Inställningar Kontrollera displayen. Bilden l Type Setup visas. l Type Setup l l Om fjärrkontrollens backup data är bibehållen efter att batterierna bytts ut, visas inte menybilden l Type Setup. I detta fall behöver man inte utföra stegen,, 4. 4 Flytta markören till l. Bekräfta valet. ENTER Flytta markören. l Type Setup l l Den kan föras i 4 riktningar, beroende på hur du väljer ikonen. ENTER Tryck på ENTER-tangenten. Efter valet av en ikon måste du alltid trycka på ENTER-tangenten för att bekräfta valet. Att återställa fjärrkontrollen Öppna locket och ta bort batterierna. Tryck på återställnings-knappen med ett spetsigt föremål i ett par sekunder. Detta raderar all tidigare lagrad inställningsdata.

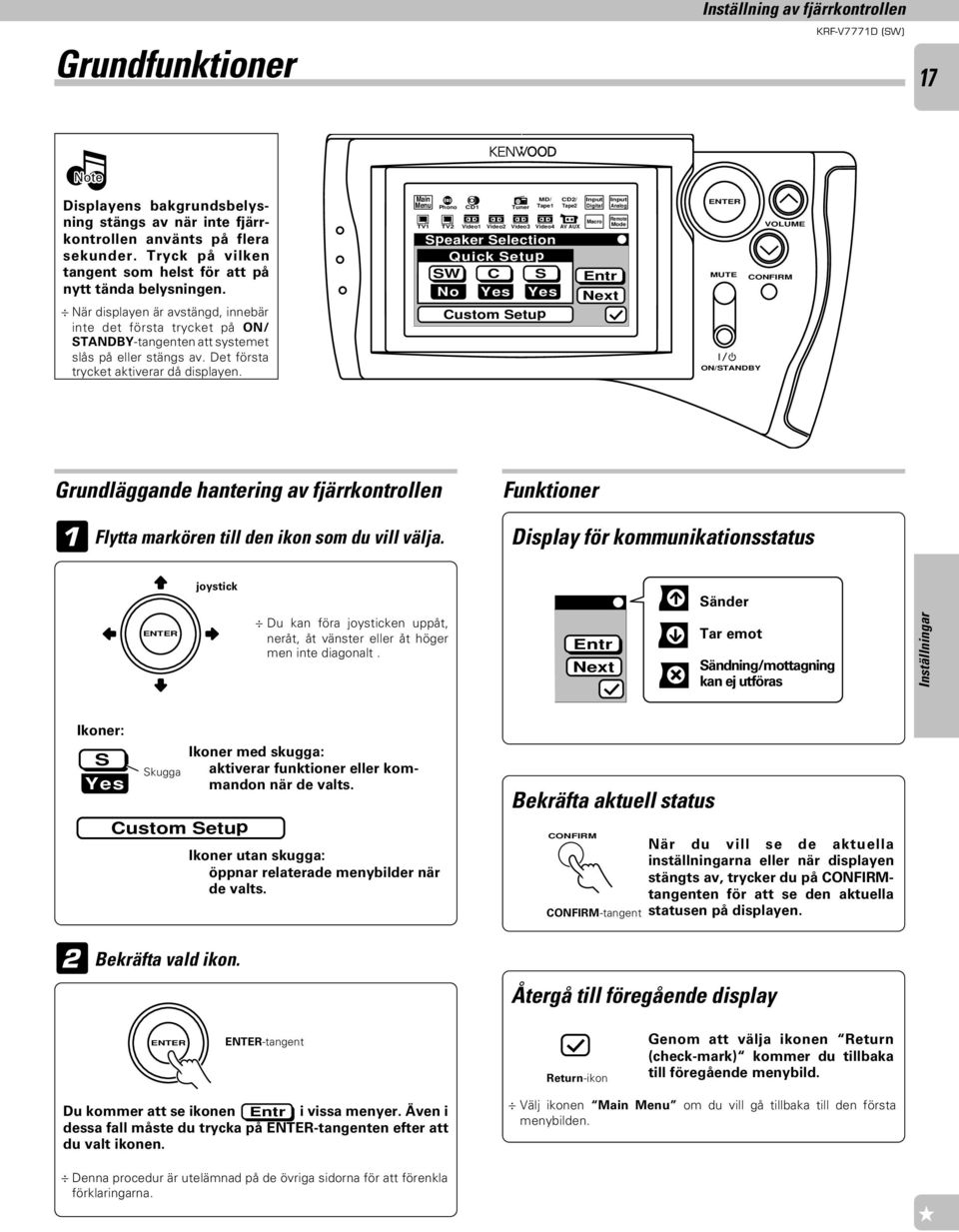

17 Grundfunktioner Inställning av fjärrkontrollen KRF-V777D (SW) 7 Note Displayens bakgrundsbelysning stängs av när inte fjärrkontrollen använts på flera sekunder. Tryck på vilken tangent som helst för att på nytt tända belysningen. När displayen är avstängd, innebär inte det första trycket på ON/ STANDBY-tangenten att systemet slås på eller stängs av. Det första trycket aktiverar då displayen. Main Menu TV Phono TV CD Video CD MD/ Tape Video Video Video4 Speaker Selection Quick Setup SW C S No Yes Yes Custom Setup CD/ Tape AV AUX Digital Entr Next Analog Remote ENTER MUTE ON/STANDBY VOLUME CONFIRM Grundläggande hantering av fjärrkontrollen Flytta markören till den ikon som du vill välja. Funktioner Display för kommunikationsstatus ENTER joystick Du kan föra joysticken uppåt, neråt, åt vänster eller åt höger men inte diagonalt. Entr Next Sänder Tar emot Sändning/mottagning kan ej utföras Inställningar Ikoner: S Yes Skugga Custom Setup Bekräfta vald ikon. Ikoner med skugga: aktiverar funktioner eller kommandon när de valts. Ikoner utan skugga: öppnar relaterade menybilder när de valts. Bekräfta aktuell status CONFIRM CONFIRM-tangent När du vill se de aktuella inställningarna eller när displayen stängts av, trycker du på CONFIRMtangenten för att se den aktuella statusen på displayen. Återgå till föregående display ENTER ENTER-tangent Return-ikon Genom att välja ikonen Return (check-mark) kommer du tillbaka till föregående menybild. Du kommer att se ikonen Entr i vissa menyer. Även i dessa fall måste du trycka på ENTER-tangenten efter att du valt ikonen. Välj ikonen Main Menu om du vill gå tillbaka till den första menybilden. Denna procedur är utelämnad på de övriga sidorna för att förenkla förklaringarna.

18 8 Navigera genom fjärrkontrollens skärmbilder Fjärrkontrollen har en herarkistuktur för att kunna visa ett stort antal funktioner. Som ett exempel kan menybilderna för inställningarna öppnas från skärmbilden Main Menu enligt nedan. Inställning av fjärrkontrollen KRF-V777D (SW) För att visa skärmbilden Main Menu, väljer man först ikonen Main Menu på segmentbilden. Main Menu Main Menu Phono TV TV CD Lstn CD MD/ CD/ Tape Tape Digital Analog Video Video Video Video4 AV AUX Snd Fnc Stp Remote Skärmbilden Main Menu har menybilderna Lstn, Sound, Function och Setup under sig. Dessa menybilder kan öppnas genom att flyttar markören till ikonerna Lsn, Snd, Fnc respektive Stp. Skärmbilden Main Menu har följande 4 menybilder under sig. Lstn(Listen) Sound Function Setup Lstn Snd Fnc Stp Digital Pro Logic MPEG Stereo Stereo DSP! Re-EQ On Auto Lsn Sound Fnc Stp Lsn Snd Function Stp FL Display Loudness Off FL Dimmer Tone SP Level Off Lsn Snd Fnc Setup Surround IR Download Back Light Flytta markören till ikonen Stp i skärmbilden Main Menu för att öppna menybilden Setup. Lsn Snd Fnc Setup Surround IR Download Back Light Att välja en ikon med skugga (i detta exempel ikonen Back Light ) innebär aktivering av ikonens funktion. Ikonerna utan skugga (i detta exempel ikonerna Surround, IR, Download, och ) har fler menybilder under respektive ikon. Inställningar Välj ikonen Surround för att öppna menybilden Setup Surround. Setup Surround SP Selection SP Distance SP Level 4Om man väljer ikonen SP Selection... Speaker Selection Quick Setup SW C S Entr No Yes Yes 5Om man väljer ikonen Next... Next Custom Setup (Om man väljer Custom Setup ) SP Selection(Custom) SW F C S Entr Off Lrg Off Nml SW Re-Mix Off Next (Om man väljer Next ) Speaker Distance L C SW R SP Dist. LS RS.4m Next 8 ft Att återgå till föregående menybild Välj ikonen (markering) för att återgå till den i herarkin närmast föregående menybilden (närmast högre nivån). Välj ikonen Main Menu för att återgå till menybilden Main Menu på den högsta nivån. 6 Om man väljer Next... Speaker Level Channel Test Tone - - Auto Level LS +0dB

19 Inställning för styrning av AV-komponenter Allmänt inställningsflöde KRF-V777D (SW) Tillägna de anslutna komponenterna till de valda ingångarna Öppna menybilden Setup och välj ikonen IR. Tillägna de anslutna komponenterna till de visade ingångarna. Tillägna alla anslutna komponenter. TV-ikonerna som visas på segmentbilden efter inställningen låter dig använda fjärrkontrollen för att styra din TV utan att den anslutits till receivern som en ingång. 9 Öppna menybilden Setup och välj ikonen IR. Main Menu Phono TV TV CD Lstn CD MD/ CD/ Tape Tape Digital Analog Video Video Video Video4 AV AUX Snd Fnc Stp Lsn Snd Fnc Setup Surround IR Download Back Light Remote Välj ikonen Main Menu. Om menybilden Setup redan visas kan man hoppa över steg. Välj ikonen Stp. Välj ikonen IR. Välj namnet på en ingång, se tabellen med inställningskoder (på separat blad) för att söka rätt på inställningskoden för den komponent som är ansluten till den valda ingången och mata sedan in den 4-siffriga koden för att tillägna den till den valda ingången. Tillägna de anslutna komponenterna till de visade ingångarna. selector Setup IR MD/Tape MD Component 0 Entr # Clr Check Vid registrering av inställningskoder för KENWOOD audiokomponenter vilka anslutits till denna enhet med systemkontroll-kablar, skall följande koder användas för att säkerställa korrekt funktion hos systemkontrollen: Kassettdäck : 7990 Enkel CD-spelare : 8990 Karusell CD-spelare : 899 Multipel CD-spelare (OUTPUT A till CD -ansl.) : 899* Multipel CD-spelare (OUTPUT B till CD/TAPE MONITOR-ansl.) : 899* MD-spelare : 9990 * Denna kod gäller enbart för OUTPUT A samt för multipla CDspelare som inte har separata utgångar så som OUTPUT A och B. * Denna kod gäller enbart för OUTPUT B. För multipla CDspelare som inte har separata utgångar så som OUTPUT A och B används koderna i tabellen för inställningskode. Att radera en inställningskod Tillägna alla anslutna komponenter. Upprepa steg för var och en av de anslutna komponenterna. Välj ikonerna eller för att välja en ingång. CD MD/ Tape CD /Tape TV TV Video Video Video Video4 Ingångarna växlas varje gång ikonerna eller väljs. Ta reda på inställningskoden för den anslutna komponenten i tabellen för inställningskoder och mata sedan in koden med hjälp av ikonerna till ). Välj ikonen Check för att testa komponenten. Om korrekt kod matats in, kommer komponenten att slås på. Emellertid kan inte komponenter som har en av de koder som visas till vänster samt vissa komponenter från andra tillverkare än KENWOOD slås på. Välj ikonen Clr (Clear) för att avbryta. 4Välj ikonen Entr (Enter) för att registrera koden. Ikonerna för de registrerade komponenterna visas på segmentbilden. Inställningar

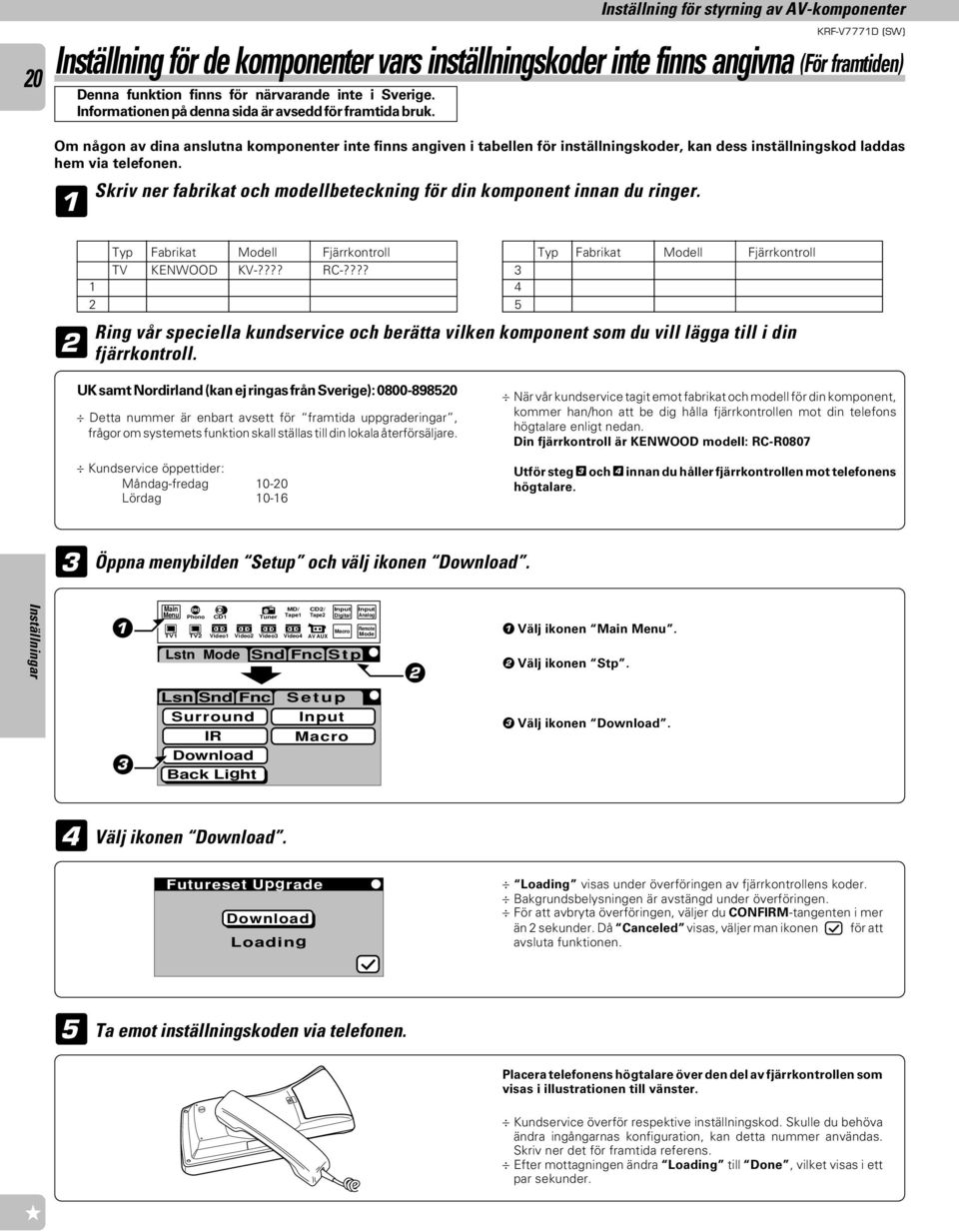

20 0 Skriv ner fabrikat och modellbeteckning för din komponent innan du ringer. Typ Fabrikat ll Fjärrkontroll TV KENWOOD KV-???? RC-???? Inställning för styrning av AV-komponenter Ring vår speciella kundservice och berätta vilken komponent som du vill lägga till i din fjärrkontroll. KRF-V777D (SW) Inställning för de komponenter vars inställningskoder inte finns angivna (För framtiden) Denna funktion finns för närvarande inte i Sverige. Informationen på denna sida är avsedd för framtida bruk. Om någon av dina anslutna komponenter inte finns angiven i tabellen för inställningskoder, kan dess inställningskod laddas hem via telefonen. 4 5 Typ Fabrikat ll Fjärrkontroll UK samt Nordirland (kan ej ringas från Sverige): Detta nummer är enbart avsett för framtida uppgraderingar, frågor om systemets funktion skall ställas till din lokala återförsäljare. Kundservice öppettider: Måndag-fredag 0-0 Lördag 0-6 När vår kundservice tagit emot fabrikat och modell för din komponent, kommer han/hon att be dig hålla fjärrkontrollen mot din telefons högtalare enligt nedan. Din fjärrkontroll är KENWOOD modell: RC-R0807 Utför steg och 4 innan du håller fjärrkontrollen mot telefonens högtalare. Öppna menybilden Setup och välj ikonen Download. Inställningar Main Menu TV Phono TV CD Video Lstn CD MD/ Tape Video Video Video4 CD/ Tape AV AUX Digital Snd Fnc Stp Lsn Snd Fnc Setup Surround IR Download Back Light Analog Remote Välj ikonen Main Menu. Välj ikonen Stp. Välj ikonen Download. 4 Välj ikonen Download. Futureset Upgrade Download Loading Loading visas under överföringen av fjärrkontrollens koder. Bakgrundsbelysningen är avstängd under överföringen. För att avbryta överföringen, väljer du CONFIRM-tangenten i mer än sekunder. Då Canceled visas, väljer man ikonen för att avsluta funktionen. 5 Ta emot inställningskoden via telefonen. Placera telefonens högtalare över den del av fjärrkontrollen som visas i illustrationen till vänster. Kundservice överför respektive inställningskod. Skulle du behöva ändra ingångarnas konfiguration, kan detta nummer användas. Skriv ner det för framtida referens. Efter mottagningen ändra Loading till Done, vilket visas i ett par sekunder.

21 Val av kod efter överföring KRF-V777D (SW) När koden överförts, steg 5 på föregående sida, aktiverar fjärrkontrollen automatiskt ett speciellt inställnings-läge vilket beskrivs nedan. Denna funktion finns för närvarande inte i Sverige. Informationen på denna sida är avsedd för framtida bruk. Välj den ingång och den komponent som du vill registrera för en inställningskod. Sök rätt på den sifferikon som sänder ut komponentens strömkod. Register Info. Selector Video Device VCR Register Info. Entr Next Inställning för styrning av AV-komponenter Välj ingång genom att välja ikonerna eller för Selector (ingångsväljare). Detta ändrar delen med Video i figuren. Välj komponent genom att välja ikonerna eller för Device (komponent ansluten till anslutningarna på baksidan). Detta ändrar delen med VCR i figuren. Välj ikonen Next. Menybilden Register Info. visas. Välj ikonen för att sända ut dess strömkod. Efter val av en sifferikon måste man vara noga med att trycka på ENTER-tangenten för att sända dess strömkod. Välj sifferikonerna i tur och ordning från tills komponenten som valts i steg slås på (dvs. upprepa steg för varje sifferikon). Välj ikonen Entr när komponenten har slagits på. Även om Futureset -minnet i din fjärrkontroll är ganska stort, kan enbart strömkoderna för 0 enheter läggas på tangentbordet på samma gång. Om du behöver en större överföring, kan den vanliga inställningsproceduren användas. Se Tillägna de anslutna komponenterna till de valda ingångarna, kundservice kan ge dig de överförda inställningskodern. Ställ in alla överförda koder. Upprepa steg och. Inställningskoden för den senaste strömkoden som skickats i steg registeras automatiskt på den plats som valts i steg. Inställningar Att radera en inställningskod Setup IR MD/Tape MD Entr Clr # Check När en inställningskod är registrerad och du har gått till en annan menybild, växlas kod-displayen tillbaka till #0000. När en inställningskod har överförts, byts #0000 ut mot # När inställningskoderna för mer än en komponent har överförts, skall du notera att alla koder har ett inbördes förhållande. På grund av detta skall du, om någon av koderna raderas, utföra Inställning för de komponenter vars inställningskoder inte finns angivna från början. Öppna menybilden Setup IR som visas till vänster. Följ steg i Tillägna de anslutna komponenterna till de valda ingångarna. ( Välj den komponent som skall raderas. Välj komponenten med ikonerna eller. Välj den 4-siffriga koden Välj ikonen Entr.

22 Inställning för surround-uppspelning KRF-V777D (SW) Allmänt inställningsflöde Öppna menybilden Setup och välj ikonen Surround. Välj ikonen SP Selection. Välj på/av eller storlek för högtalarna. 4Ställ in Speaker Distance (avstånd). 5Justera Speaker Level (nivå). Öppna menybilden Setup och välj ikonen Surround. Main Menu Phono TV TV CD Lstn CD MD/ CD/ Tape Tape Digital Analog Video Video Video Video4 AV AUX Snd Fnc Stp Lsn Snd Fnc Setup Surround IR Download Back Light Remote Välj ikonen Main Menu. Välj ikonen Stp. Välj ikonen Surround. Inställningar Välj ikonen SP Selection. Setup Surround SP Selection SP Selection SP Distance SP Level Välj på/av eller storlek för högtalarna. Om du vill utföra en förenklad inställning, välj Quick Setup. Speaker Selection Quick Setup SW C S No Yes Yes Custom Setup Entr Next Välj Yes (Ja) eller No (Nej) för varje högtalare. Yes : Högtalaren är ansluten. No : Högtalaren är inte ansluten. Välj ikonen Entr för att bekräfta valet. SW: Subwoofer C : Center-högtalare S : Surround-högtalare Välj ikonen Next för att gå till nästa steg. Fortsättning på nästa sida

23 Inställing för surround-uppspelning KRF-V777D (SW) Fortsättning från föregående sida Om du vill utföra en detaljerad inställning, välj Custom Setup. Vid användning av bredbands-högtalare rekommenderas inställningen för högtalarnas storlek till Lrg i SP Selection (Custom). Speaker Selection Quick Setup SW C S No Yes Yes Custom Setup Entr Next SP Selection(Custom) SW F C S Entr Off Lrg Off Nml SW Re-Mix Off Next SW: Subwoofer F : Front-högtalare C : Center-högtalare S : Surround-högtalare 4 Välj ikonen Custom Setup på menybilden Speaker Selection. Ställ in varje högtalares egenskaper. Lrg : Stor högtalare Nml : Mellanstor eller liten högtalare On : Högtalaren är ansluten Off : Högtalaren är inte ansluten Välj ikonen Entr för att bekräfta valet. Relationen mellan högtalarnas storlek och on/off F SW C S Lrg On/Off Off/ Nml/ Lrg Off/ Nml/ Lrg Nml On Off/ Nml Off/ Nml Inställning av SW Re-Mix på On lägger till de lågfrekventa komponenterna från F, C och S till SW. 4Välj ikonen Next för att gå till nästa steg. 4 Ställ in Speaker Distance (avstånd). I detta steg justeras fördröjningen för varje högtalare. Speaker Distance L C SW R SP Dist. LS RS.4m Next 8 ft 4 Välj högtalare (SP) med ikonerna eller för SP. Välj avståndet mellan lyssningspositionen och högtalaren (Dist.) med ikonerna eller för Dist. Utför inställningen för var och en av högtalarna genom att upprepa steg och. 4Välj ikonen Next för att gå till nästa steg. Inställningar 5 Justera Speaker Level (nivå). Genom att lyssna på testtonen, justerar du högtalarna till samma nivå. Speaker Level Channel Test Tone - - Auto Level LS +0dB Speaker with test tone Välj ikonen Test Tone och ställ in den på Auto. Ikonen kan växlas till Off (av), Auto (automatisk) och Manual (manuell) i denna följd. Justera högtalarens nivå med ikonerna eller för Level när testtonen kommer från den högtalare som du vill justera. Om Manual valts ovan, väljer man högtalare med ikonerna eller för Channel och justerar dess nivå. Justera alla högtalares nivåer.
