Produktdatablad Takskjutport ASSA ABLOY OH1042F. ASSA ABLOY Entrance Systems

Transkript

1 ASSA ABLOY Entrance Systems

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men ASSA ABLOY Entrance Systems tar trots detta inte något ansvar för eventuella skador som kan uppstå på grund av fel eller saknad information i denna skrift. Vi förbehåller oss rätten att göra lämpliga tekniska ändringar utan att det meddelas i förväg. Inga rättigheter kan tas i anspråk utifrån innehållet i detta dokument. Kulörguider: Kulörskillnader kan uppstå beroende på olika tryck- och publiceringsmetoder. Ingen del av denna skrift får kopieras eller publiceras genom scanning, utskrift, kopiering, mikrofilmning eller någon annan process utan att skriftligt tillstånd först inhämtats från ASSA ABLOY Entrance Systems. Copyright ASSA ABLOY Entrance Systems AB Alla rättigheter förbehålles. ASSA ABLOY, Besam, Crawford, Albany och Megadoor som ord och logotyper är varumärken som tillhör ASSA ABLOY Group 2

3 Tekniska fakta Funktioner Maxstorlek: (B x H)* 7250 x 6050 mm Ramtjocklek: 44 mm Rammaterial: Rörram i aluminium Utfyllnad: Fönster eller isolerade sandwichpaneler eller paneler Utsidesfärg: Naturaluminium Färg, insida: Naturaluminium Skentyper: Standard: SL Tillval: HL, LL, VL, HHL, SLL Fönster: Tillval: DAS, DSS, DAD, DSD, TAD, TSD, SA3, SS3, SH4 Gångdörr: Tillval: I portblad eller i sidoprofil Elektrisk drift: Tillval: Automatisk drift, Tillträdesövervakning, Säkerhetsfunktioner * Upp till 9000 x 6050 mm på begäran Prestanda Öppnings-/ stängningshastighet: Förväntad livslängd: Motstånd mot vindlast, * EN12424 Värmepermeabilitet, EN12428 CDM9: 0,25 m/s CDM9 HD: 0,18 m/s CDM9 2H: öppning 0,5 m/s, stängning 0,25 m/s Port: portcykler, tillval Fjädrar: portcykler Klass 3 ( 4250 mm DLW, ingen dångdörr) 2,4 W/(m².K) Trippelglas i akryl 3,6 W/(m².K) dubbelglas i akryl 5,7 W/(m².K) enkeltätat akrylglas (Portyta x mm, ingen gångdörr) Motstånd mot Klass 3 (ingen gångdörr) vattengenomsläpplighet, EN12425 Luftgenomsläpplighet, Klass 3 (ingen gångdörr) EN12426 Ljudisolering, R - 24 db EN ISO * Högre vindlastklassificering på begäran 3

4 Innehåll Copyright och friskrivningsklausul...2 Tekniska fakta...3 Innehåll Beskrivning Allmänt Mått Dagerbredd och dagerhöjd Sektionsstorlekar Portblad Konstruktion Material Vertikalt tvärsnitt Färger Tätningar Vindförstärkt sektion Handtag Skjutregellås Balanseringssystem Säkerhetsanordningar CEN-prestanda Förväntad livslängd Motstånd mot vindlast Resistens mot vattengenomsläpplighet Lufttäthet Värmepermeabilitet Akustisk isolering Manöverkrafter och säkra öppningar Skensatser Allmänt SL - Standardlyft Standard LL-system (låglyft) LL - Låglyft HL - Höglyft HHL - Höglyft med fjäderpaket vid änden av den horisontala skenan VL - Vertikallyft Special skensatser Tillval / Tillgängligt Gångdörr med låg tröskel Gångdörr med 180 mm tröskel Fasta profiler Tillvalsfärger * Lås Cylinderlås Korrosionshämmande beslag

5 3. Specifikationer Fönster och gångdörr Antal fönster (med gångdörr) Antal fönster (utan gångdörr) Gångdörr låg tröskel Gångdörr med standardtröskel (180 mm) Manöversystem Typ av insatser Neddragningsrep Kedjespel Elektrisk manövrering CDM9 Motor Portstyrsystem CDM9-motor Riktlinjer för urval för manövreringstyp Urvalsriktlinjer för portmaskineri Portstyrsystem Allmänt Portstyrsystem Portstyrsystem Portstyrsystem Portstyrsystem - Urvalsriktlinjer Portstyrsystem - Urvalsriktlinjer för automation Åtkomst och automatik Grundläggande styrfunktioner Externa styrfunktioner Automatiska styrfunktioner Säkerhetsfunktioner Extra funktioner Bygg- och utrymmeskrav Förberedelser för bygge Installationsförberedelser Erforderligt utrymme Erfoderligt utrymme SL Erfoderligt utrymme SLL Erfoderligt utrymme HL Erfoderligt utrymme HHL Erfoderligt utrymme LL Erfoderligt utrymme VL Service Index

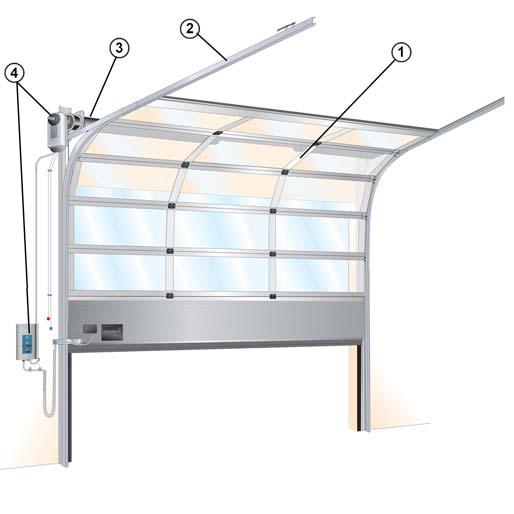

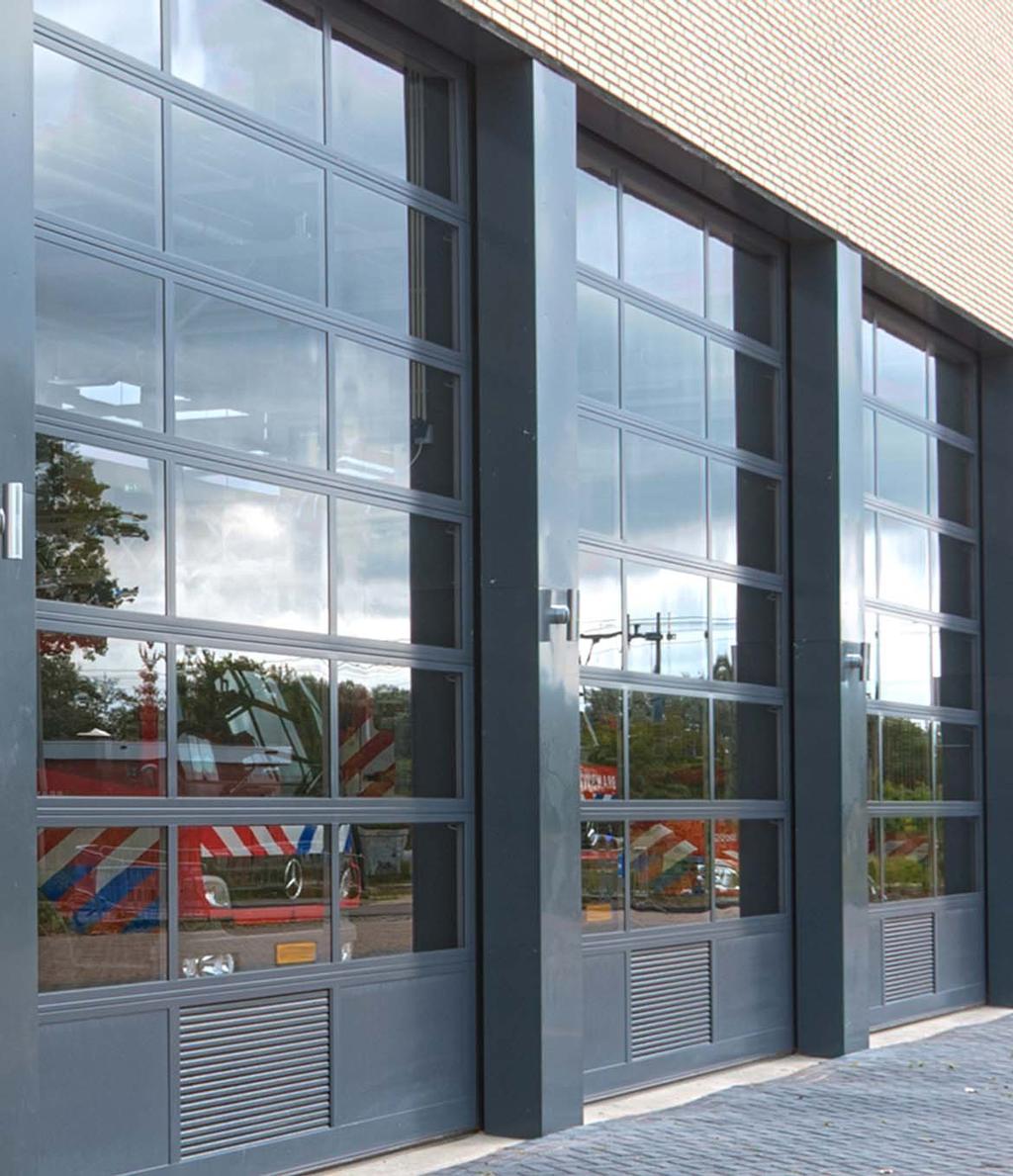

6 1. Beskrivning 1.1 Allmänt är en av de stabilaste takskjutportarna på marknaden. Det är en takskjutport som är lämplig för alla typer av byggnader med hänsyn till både funktion och utseende. Hög flexibilitet gör det möjligt att installera den här porten i nästan alla typer av byggnad. Porten glider upp under taket när den öppnas och lämnar portöppningen helt fri. Porten är konstruerad av rörprofiler av aluminium, fyllda med sandwichpaneler eller akrylglas. Det höga ljusinsläppet gör denna port till det idealiska valet för arbetsmiljöer som kräver bra belysning. har konstruerats för att uppfylla alla drift- och säkerhetskrav i EU-direktiven och de standards som utgivits av CEN (European Standardization Committee). Porten har 4 huvuddelar: 1) Portblad 2) Skensystem 3) Balanseringssystem 4) Manövreringssystem 1.2 Mått Dagerbredd och dagerhöjd Standard levereras i följande storlekar: Standard portstorlekar Dagerbredd Dagerhöjd Min.: 2050 mm 2100 mm Max.: 7250 mm 6050 mm Andra storlekar kan finnas tillgängliga på begäran Sektionsstorlekar Sektionshöjd: Tjocklek: 44 mm *Portbladets höjd är jämnt fördelad över sektionerna (standard). Antal sektioner mm* DLH ram bottensektion Antal sektioner DLH Panel bottensektion Antal sektioner Beskrivning 6

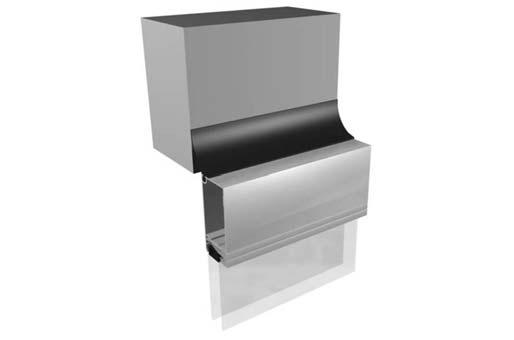

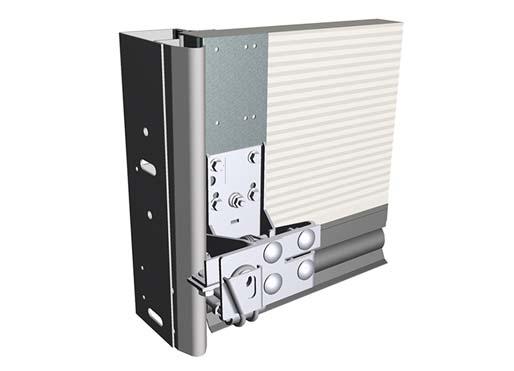

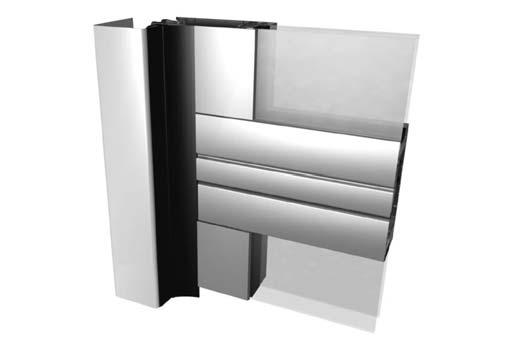

7 1.3 Portblad Konstruktion -bladet har horisontella sektioner som är sammansatta med gångjärn. De yttre gångjärnen i varje sektion har rullar som löper i skenorna. Dessa horisontala profiler är aluminiumrörramar, är utrustade med fönster eller sandwichpaneler Vertikalt tvärsnitt Material Dessa profiler är aluminiumrörramar, utrustade med fönster eller isolerade sandwichpaneler. Bottenprofilen är en ramkonstruktion med fyllningar av panel eller fönster, men kan, om så krävs, också levereras som en isolerad stålpanel. 1) Topptätning 2) Integrerat fingerklämskydd 3) Tätning i profilskarvarna 4) Enkelt akrylglas 3 mm eller härdad 4 mm sektion 5) Panelförstärkning - vindförstärkning (vid behov) 6) Dubbelglas, 27mm 7) Handtag 8) Panel bottensektion 9) Bottentätning 10) Ram bottenprofil Beskrivning 7

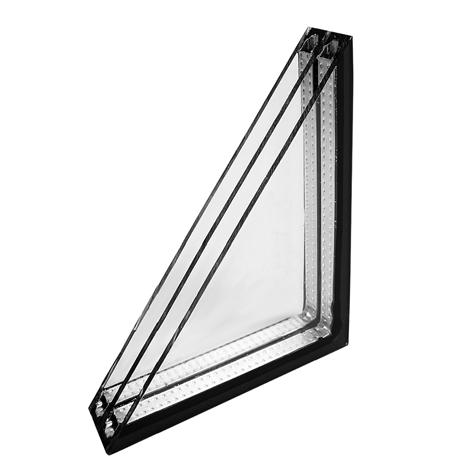

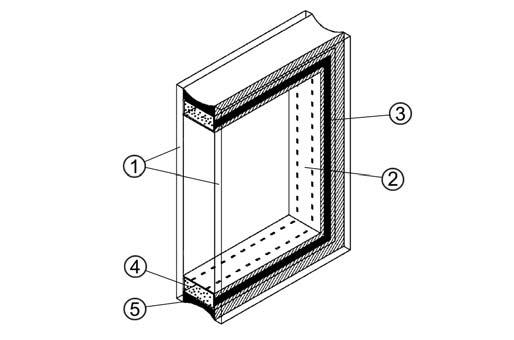

8 1.3.4 Färger finns tillgänglig i olika färger på begäran. Ramar levereras i naturanodiserat aluminium som standard. DAD / DSD DAD: Dubbelglas i reptålig akryl (SAN med beläggning), dubbeltätat DSD: Dubbelglas i akryl (SAN), dubbeltätat Standardfärger Ramar Ramarna levereras som standard i naturaluminium. Paneler Panelerna levereras som standard i naturaluminium Bottenprofil Kulör, utsida: Standardramsektion: Naturaluminium Panelsektion, tillval: Tillgänglig i 11 standard förbehandlade färger RAL 1021, 3002, 5010, 6005, 7016, 8017, 9002, 9005, 9006, 9007, Kulör, insida: RAL Gråvit Fönster Ramkonstruktionen tillåter fönster i alla sektioner. Ljusöppningen är densamma för alla fönstertyper och beror på portbladets dimensioner. DAS / DSS DAS: Dubbelglas i reptålig akryl (SAN med beläggning), enkeltätat DSS: Dubbelglas i akryl (SAN), enkeltätat 1) 2,5 mm SAN akrylskiva (med eller utan beläggning) 2) Distansram av aluminium 3) Butyltätning 4) Absorberande sickativ (torkmedium) 5) Silikontätning TAD / TSD TAD: Trippelglasade, dubbeltätade, 3 x 2,5 mm, ut- och invändig beläggning, SAN (reptålig), TSD: Trippelglasade, dubbeltätade, 3 x 2,5 mm, SAN (ej reptålig beläggning), 1) 2,5 mm SAN akrylskiva (med eller utan beläggning) 2) Distansram av aluminium 3) Butyltätning Beskrivning 8

9 SA3 / SS3 / SH Sidotätning Installerad på skensats för att täta gapet mellan skenor och portblad. Den dubbelläppade sidotätningsdesignen med isoleringskammare säkerställer en optimal isolering och tätning. SA3: Enkelruta i "reptålig" akryl (SAN med beläggning), 2,5 mm SS3:Enkelruta i akryl (SAN) 2,5 mm SH4: Enkelhärdat glas 4 mm Tätningar Porten är försedd med väl utformade tätningar på samtliga sidor, vilket ger porten utmärkta tätningsegenskaper Topptätning Topptätningen är installerad på toppanelen för att täta avståndet mellan panel och vägg. EPDM topptätningen av gummi säkerställer en optimal isolering och täthet Bottentätning Bottentätningen är installerad på underkanten av bottenpanelen, för att fungera som en barriär samt stötdämpare. Det flexibla EPDM-gummimaterialet och O- formen erbjuder kontinuerligt tryck på golvet och säkerställer maximal tätning Vindförstärkt sektion Bredare portpaneler och paneler med fönster är förstärkta med metallprofiler. Dessa förstärkningar reducerar böjning av panelerna orsakade av vindbelastningar eller när portbladen är i horisontalt läge och böjs under sin egen vikt. Den vindförstärkta sektionen är integrerad i aluminiumprofiler. Beskrivning 9

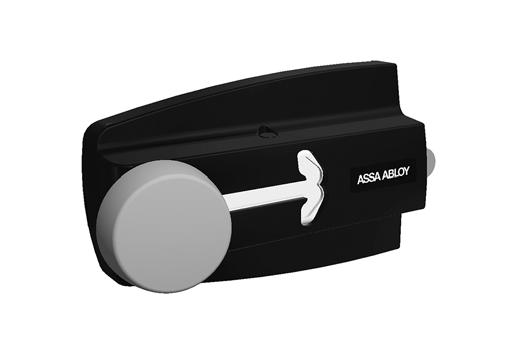

10 1.3.7 Handtag För manuell drift har varje ett gediget, tramphandtag med ASSA ABLOY logotyp Skjutregellås En standard- är utrustad med en skjutregel. Skjutregeln låser porten från insidan utan nyckel. Beskrivning 10

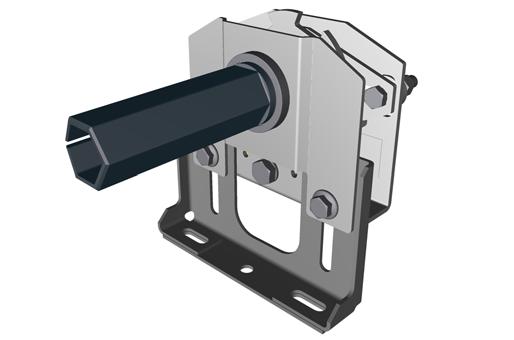

11 1.4 Balanseringssystem Balanseringssystemet balanserar porten genom att tillämpa en kraft som motsvarar vikten på portbladet. På så sätt kan portbladet flyttas upp och ner manuellt, och förbli öppet i alla lägen. Systemet är installerat överst eller längst bak på skensatsen och fungerar så här: Två torsionsfjädrar är installerade på axeln ovanför portöppningen. Denna axel har en vajertrumma i vardera ände från vilken portvajrarna är fästa i nedre hörnen på portbladet. När axeln vrids flyttas porten upp eller ner Vajerbrottssäkring (CBD) Vajerbrottssäkring (CBD) är en extra säkerhetsanordning. Vid vajerbrott kommer portbladet att blockeras efter ett fall på mindre än 300 mm för att undvika skada Säkerhetsanordningar Balanseringssystemet klarar stora krafter. Om en fjäder eller vajer går sönder, förloras dess motkraft. Porten är därför utrustad med två säkerhetsenheter som kan blockera nedåtgående portrörelse: Fjäderbrottssäkring (standard) Vajerbrottssäkring (tillval) Fjäderbrottssäkring (SBD) Fjäderbrottssäkringen (SBD) levereras med alla ASSA ABLOY OH1042F ar. Vid fjäderbrott aktiveras fjäderbrottssäkringen (SBD) av den plötsliga fallkraften. Axeln kommer att låsas på mindre än 300 mm av portrörelsen. Beskrivning 11

12 1.5 CEN-prestanda Förväntad livslängd portcykler eller 10 år (i en normal industrimiljö) tillval. Fjädrar: portcykler Motstånd mot vindlast EN12424 Utan gångdörr Testresultat Klass 3 Klass Tryck Pa (N/m 2 ) Specifikation 0 - Ingen prestanda bestämd > 1000 Undantag: Avtal mellan tillverkare och leverantör Resistens mot vattengenomsläpplighet EN12425 Utan gångdörr Testresultat Klass 3 Klass Tryck Pa (N/m 2 ) Specifikation 0 - Ingen prestanda bestämd 1 30 Vattenspray i 15 minuter 2 50 Vattenspray i 20 minuter 3 > 50 Undantag: Avtal mellan tillverkare och leverantör Beskrivning 12

13 1.5.4 Lufttäthet EN12426 Utan gångdörr Testresultat Klass 3 Klass Värmepermeabilitet (Portyta x 5 000mm, ingen gångdörr) Akustisk isolering Akustisk isolering * R - 24 db * Portyta x mm (för övriga storlekar kan det variera) Manöverkrafter och säkra öppningar Lufttäthet dp vid tryck på 50 Pa (m 3 m 2 /h) ,5 6 Undantag: Avtal mellan tillverkare och leverantör EN12428 Trippelglas i akryl Dubbla akrylglas Enkla akrylglas Värmepermeabilitet 2,4 W/m²K 3,4 W/m²K 5,2 W/m²K ISO Panel med 2x 2,8 mm akrylglasning EN12453 & EN12604 Krosskraft N Krosskraft N Krosskraft N Öppningsmellanrum mm 200 mm från sidogränsen till höger från utsidan I mitten av portöppningen 200 mm från sidogränsen till vänster från utsidan 50 mm godkänd godkänd godkänd 300 mm godkänd godkänd godkänd Krosskraften är den kraft som behövs för att klämlisten ska aktiveras. Maximal tillåten kraft enligt EN12453, säkerhet för elektriska portar är 400 N inom en maximal tidsperiod på 0,75 s. Med standard ljusridå finns det ingen krosskraft. Beskrivning 13

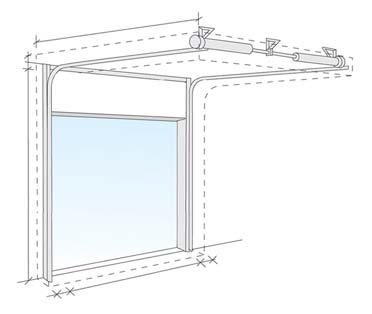

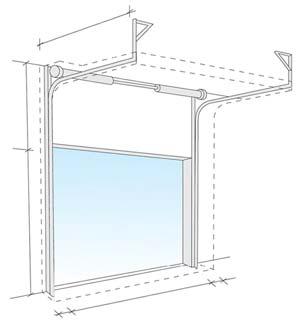

14 1.6 Skensatser Allmänt Skensatsen stödjer portbladet och dess rullar och styr det uppåt. Val av lämplig skensats utgår från olika faktorer: Tillgänglig överhöjd Porthöjd Fordonstyp Förekomst av takhinder, rör och traversbalkar. Den undre skensatsen täcker de flesta tillämpningar. Övriga tillämpningar finns tillgängliga på begäran SL - Standardlyft LL - Låglyft Byggnadstyp: Lågt i tak. Fördelar: Uppnå maximal dagerhöjd med minimal överhöjd. Samma som standardlyft, men med fjäderpaketet i änden av de horisontala skenorna HL - Höglyft Byggnadstyp: De flesta standard industribyggnader. Fördelar: Optimal design för vanliga byggnader. Standardlyft skensats, med fjäderpaket strax ovanför porten, är den vanligaste lösningen Standard LL-system (låglyft) Byggnadstyp: Lågt i tak. Fördelar: Få mer dagerhöjd med en begränsad överhöjd. Standardlyft med låg skensats är en variant av LL-systemet där fjäderpaketet är installerat just ovanför porten. Byggnadstyp: Högt i tak. På höglyfts skensatsen är fjäderpaketet placerat högt ovanför porten. Fördelar: Med denna skentyp kan höga fordon passera längs portöppningen utan hinder från de horisontala skenorna. Denna skentyp används när det finns stort utrymme ovanför porten, och när utrymme behövs för arbete och trafik, t.ex.: höga fordon. Beskrivning 14

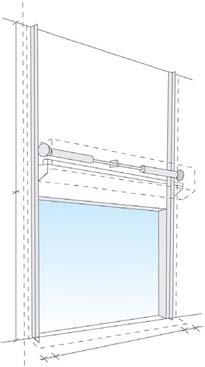

15 1.6.6 HHL - Höglyft med fjäderpaket vid änden av den horisontala skenan VL - Vertikallyft Byggnadstyp: Högt i tak. Används när utrymme mellan tak och lägre kant av horisontal skena är begränsad. Fördelar: Uppnå maximal höglyft med minimal överhöjd. Höglyftbeslag med fjäderpaket placerat i änden av den horisontala skenan. Byggnadstyp: Mycket högt i tak och höga krav på arbetsutrymme. Fördelar: Höga fordon kan passera längs portöppningen utan hinder. Om utrymmet mellan dagerhöjd och tak är tillräckligt, med denna skentyp, kan porten öppnas vertikalt Special skensatser The skensatsen kan skräddarsys för att se till att porten monteras på platser som kan förefalla omöjliga. Våra porttekniker kan lösa installationsproblem där porten måste dela utrymme med ventilationssystem, traversbalkar etc. Till exempel: Beskrivning 15

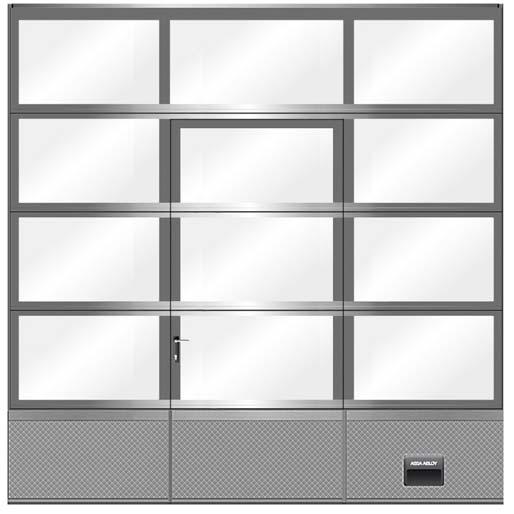

16 2. Tillval / Tillgängligt 2.1 Gångdörr med låg tröskel Gångdörr med låg tröskel är konstruerad för att optimera en komfortabel passage av gångtrafik och för att minimera risken för att snubbla. Med den stabila konstruktionen av bottenprofilen krävs det ingen förstärkning av portbladet med en extra bottenprofil. Konstruktion Gångdörr med låg tröskel finns tillgänglig för portar med en helramad bottensektion och för portar med en panelbottensektion. En specialdesignad, robust och bred aluminiumprofil ger bottensektionen dess stabilitet. Denna profil är räfflad, vilket minimerar risken för att halka när det regnar eller snöar på golvet eller på profilen. Vid gångdörr Bredvid gångdörr vy från utsida sett av tröskel Egenskaper: 900 mm fritt passageutrymme Fri passagehöjd 2056 mm Öppnar alltid utåt, minst 90 graders öppning Gångjärn till vänster eller höger Tätningar i gångdörrsram minskar luftgenomsläpplighet. Integrerad brytare för gångdörr vid elektronisk manövrering Aluminium dörrshandtag Alla vanliga cylinderlås finns tillgängliga: Euro, Keso. Standard: Eurocylinder lås Högkvalitativ dörrstängare Paniklås (tillval) Minimum DLH 2261 mm Manövreringstyper Gångdörr med låg tröskel finns tillgänglig för alla manövreringstyper. Om porten manövreras med impuls ner, krävs en specifik CDM9 med 950-maskineri i kombination med en medlöpande fotocell som detekterar personer eller objekt i portöppningen när porten stängs. Tillval / Tillgängligt 16

17 2.2 Gångdörr med 180 mm tröskel Standard 180 mm är konstruerad för att kombineras med praktiskt taget alla tillval för porten. Den är inte tillämpbar som en nödutgång, eftersom tröskeln på 180 mm är för hög. Konstruktion Denna gångdörr är konstruerad med OH1042P bottenprofil och bottentätning. En vindförstärkt sektion krävs för att underhålla portens stabilitet och motståndskraft mot vindlast. Vid gångdörr Bredvid gångdörr vy från utsida sett av tröskel Egenskaper: 900 mm fritt passageutrymme Fri passagehöjd mm Öppnar alltid utåt, minst 90 graders öppning Gångjärn till vänster eller höger Tätningar i gångdörrsram minskar luftgenomsläpplighet. Integrerad brytare för gångdörr vid elektronisk manövrering Aluminium dörrshandtag Alla vanliga cylinderlås finns tillgängliga: Euro, Keso. Standard: Eurocylinder lås Högkvalitativ dörrstängare Paniklås (tillval) Minimum DLH 2261 mm Tillval / Tillgängligt 17

18 2.3 Fasta profiler Fasta profiler kan med fördel användas som utfyllnad intill nya portar som är mindre än väggöppningen. Fasta profiler finns som både topp- och sidoprofiler. Fasta profiler finns i samma färg och konstruktion som portbladet. En fast sektion kan utrustas med en gångdörr av två skäl: Lägre el- och säkerhetskostnader. Säkerhet: Genom att sätta in en separat gångdörr i en fast sektion intill industriporten kan man skilja fotgängar- och fordonstrafik åt. Lägre elkostnader: Öppningsutrymmet för frekvent fotgängartrafik minimeras. 2.5 Lås Cylinderlås Cylinderlåset är ett nyckelmanövrerat lås som erbjuder extra säkerhet. Låset installeras på insidan och kan låsas upp genom att använda en nyckel och trycka ner handtaget. Åtkomst till cylinderlåset är möjligt antingen bara från insidan, eller både från insidan och utsidan. 2.4 Tillvalsfärger * Ramar Fabriksmålning, alla RAL-färger Paneler Fabriksmålning, alla RAL-färger Bottensektion Fabriksmålning, alla RAL-färger, endast utsida Tillval / Tillgängligt 18

19 2.6 Korrosionshämmande beslag För bruk under svåra förhållanden kan installeras med en sats med korrosionshämmande beslag. Det finns tre satser tillgängliga för att hantera olika behov. Sats Korrosion C Rullhållare Rullar Tving Gångjärn, Anslutningsplåt Skruvar Hörnbeslag Portkablar 3-5 mm Rostfritt stål Rostfritt stål Rostfritt stål Plast Rostfritt stål Pulverlackerad Rostfritt stål Sats Korrosion A Alla tillval i sats Korrosiv C plus: Ändkåpor Fästen i översta sektionen Förstärkningar Skensystem Skruvar/bultsats Pulverlackerad Pulverlackerad Pulverlackerad Pulverlackerad Rostfritt stål Sats Korrosion Z Fjädrar 95 mm eller 152 mm Zinkgalvaniserad Rekommenderas för fuktiga miljöer Korrosionshämmande beslagssatser finns tillgängliga för skentyper SL, SLL, HL, HHL, LL och VLB. VLA och VLT finns endast tillgängliga i sats C. Max portvikt för korrosionshämmande beslag är 410 kg och max dagbredd är mm. Av tekniska orsaker är vissa delar inte tillgängliga i korrosionshämmande version. Tillval / Tillgängligt 19

20 3. Specifikationer 3.1 Fönster och gångdörr Antal fönster (med gångdörr) För fönster är dagerbredden uppdelad i ett fast rutnät. Antal fönster beror på portens dagbredd. Dagbredd Antal fönster mm mm mm Antal fönster (utan gångdörr) Dagerbredd Gångdörr låg tröskel Gångdörr öppningsstorlekar Bredd: Höjd från golvnivå: Läge för gångdörr * Dagbredd Antal fönster mm mm mm mm mm Växlande Fönster nr mm mm 2 eller mm 3 Tillåtna portstorlekar för takskjutportar Minsta tillåten DLW mm Maximalt tillåten DLW mm Specifikationer Tröskelhöjd: Lås: Dörrstängare: Gångdörr med standardtröskel (180 mm) Gångdörr öppningsstorlekar Bredd: Höjd från golvnivå: Läge från gångdörr * Dagerbredd * Position och öppningsriktning för gångdörr beror på total dörrbredd och glasvikt. Kontakta ditt ASSA ABLOY säljteam för detaljerad information. Tillåtna portstorlekar för takskjutportar Minsta tillåten DLW mm Maximalt tillåten DLW mm Specifikationer Tröskelhöjd: Lås: 30 mm inkl. bottentätning Beroende på marknad Skjutreglage 900 mm Växlande Fönster nr mm mm 2 eller mm 3 Minsta tillåten DLH Maximalt tillåten DLH 2244 mm mm 180 mm inkl. bottentätning Beroende på marknad Minsta tillåten DLH Maximalt tillåten DLH 2172 mm mm Krav Om porten manövreras elektriskt med impuls-stängning eller automatiskt stängning, krävs medlöpande fotoceller som detekterar personer eller objekt i portöppningen när porten stängs. * Position och öppningsriktning för gångdörr beror på total dörrbredd och glasvikt. Kontakta ditt ASSA ABLOY säljteam för detaljerad information. Specifikationer 20

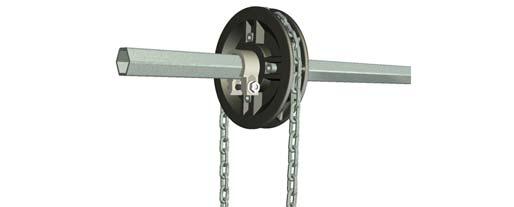

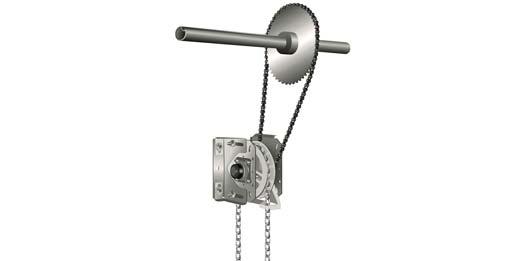

21 4. Manöversystem 4.1 Typ av insatser kan öppnas och stängas manuellt. De kan också förberedas för elektrisk manövrering. Elektriskt manövrerade portar kan kontrolleras för hand eller vara helautomatiska. Trafikfrekvens, klimatkrav och portens vikt spelar en viktig roll vid valet av optimalt styrsystem. U-spel: Neddragningsrep kan manövreras manuellt med ett neddragningsrep. Neddragningsrepet är direkt kopplat till portbladet Kedjespel För tyngre portar ger ett kedjespel enklare portdrift. Det finns tre typer av kedjespel: D-spel: U-spel: Växlad (utväxling 1:3) indirekt kedjeöverföring. Rekommenderas för portar på 250 kg och över (För alla axeltyper) Elektrisk manövrering kan utrustas eller uppgraderas med ett elektriskt manövreringssystem. Elektrisk drift ger åtkomst till fullt program med kodlås och automatikfunktioner, som kan uppfylla många manövreringsbehov, relaterade till trafiktyp och frekvens, portvikt och temperaturkontroll. D-spel: Kedjerörelsen överförs direkt utan växel till axeln. Rekommenderas för portar upp till 250 kg (Endast för hexagonal axel). T-spel: T-spel: Växlad (utväxling 1:4) kedjeöverföring överförs direkt till axeln. Rekommenderas för portar upp till 250 kg (För alla axeltyper). Manöversystem 21

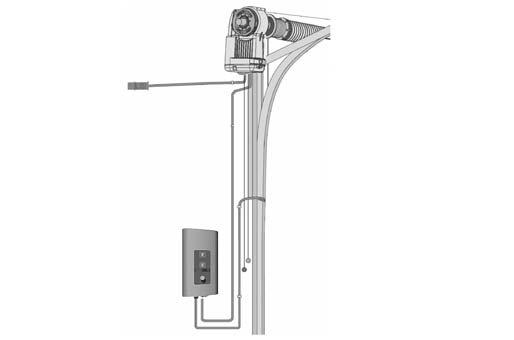

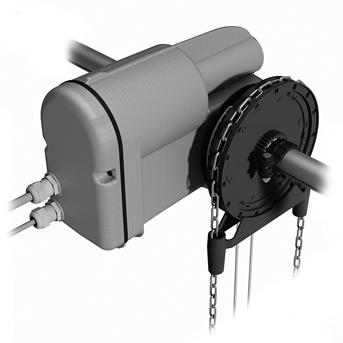

22 4.2 CDM9 Motor Portstyrsystem CDM9 motorn är en kombination av CDM9-motorn och 900- seriens portstyrsystem. CDM9-modellen finns tillgänglig för portar upp till 400 kg. CDM9 HD-modellen finns tillgängliga för portar upp till 800 kg. CDM9 2H-modellen för dubbla hastigheten finns tillgänglig för portar upp till 250 kg CDM9-motor En huvuddel av systemet är maskineriet: en elektrisk motor som driver balanseringsaxeln med kabeltrummor och torsionsfjädrar. Den kan monteras på redan installerad port. CDM9 motorn monteras direkt på balanseringaxeln och kräver ingen särskild väggförstärkning. CDM9 kan också utrustad med ett integrerat växlat (ratio 1:3,5) kedjespel. Främsta egenskaper: Smidig och tyst Mjuk start- och stoppfunktion Passar alla skentyper och axlar Livslängd: portcykler (beroende på vikt och temp.) t.ex.: temp. 0 C C/vikt 250 kg = cykler temp. -20 C C/vikt 400 kg = cykler Matarspänning: +/- 10% CDM9 CDM9 HD CDM9 2H 230V AC 1-fas 50/60Hz 230V AC 1-fas 50/60Hz Monteringsförberedelser: - Vid installation mot vägg, krävs en extra fastsättningsvinkel *) Normal öppningshastighet i temperaturer ned till -8ºC. Vid temperaturer från -8 ºC till -20 ºC minskas öppningshastigheten vid den första cykeln för att förlänga maskineriets livslängd. Som tillbehör finns ett värmeelement för arbetstemperaturer ned till -30 ºC 230V AC 1-fas 50/60Hz Effekt: 0,37 kw 0,6 kw 0,37 kw Skyddsklass: IP55, exkl. kontakt IP 44 IP55, exkl. kontakt IP 44 IP55, exkl. kontakt IP 44 Tillåten portvikt, max.: 400 kg 800 kg 250 kg Temperatur arbetsområde: -20 C till +55 C* -20 C till +55 C* -20 C till +55 C* Driftfaktor: ED = 30% S3 10 min. intermittent Lika 30 cykler per timme ED = 30% S3 10 min. intermittent Lika 30 cykler per timme ED = 30% S3 10 min. intermittent Lika 30 cykler per timme - Manöversystem 22

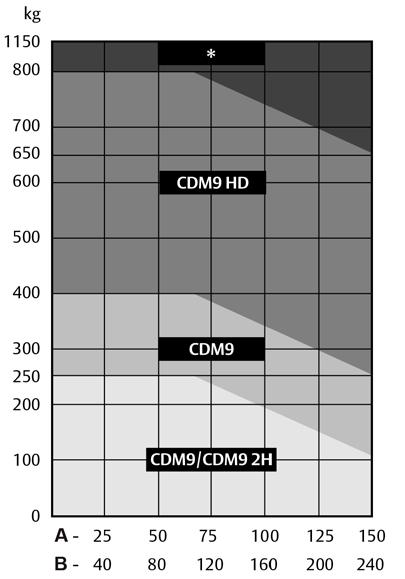

23 4.3 Riktlinjer för urval för manövreringstyp Portstorle k m2 1-5 dag Manuell manövrering Elektrisk manövrering Automatisk drift Öppningar/dag 5-10 dag 4.4 Urvalsriktlinjer för portmaskineri dag >25 dag 0 10 / / / / / / / > / / > 42* / / Portöppningar/dag 1. Över 300 dagar/år 2. Över 220 dagar/år Genomsnittlig portvikt Stålport: 13 kg/m 2 Alu port : 10 kg/m 2 Manöversystem 23

24 Portstyrsystem Allmänt 900 Portstyrsystem erbjuder ett antal styrenheter, från grundläggande upp, stopp och ner knappar till avancerad automatiserad kontroll. 900-seriens enheter har en IP 55- klassificering. Utformningen av alla styrenheter är baserade på moduler, och det är möjligt att uppgradera eller nedgradera säkerhetseller automatikfunktioner. Det finns tillvalssatser för magnetslingor, fotoceller, radar, radio och reducerad portöppningshöjd Portstyrsystem 920 Portens styrsystem är en grundläggande styrenhet som har nödvändig hålldons- samt impuls öppning, hålldonets stäng- och stoppfunktioner och ett uttag för en extern tryckknappslåda. Styrenheten är en ekonomisk lösning för arbetsmiljöer där portöppningsfrekvensen är låg Portstyrsystem 950 Portstyrsystem är det mest avancerade styrsystemet som är helt förberett för en eller flera fysiska uppgraderingar från hela serien av automationssystem. Ett automationssystem gör det möjligt att öppna porten med hjälp av sensorer eller fjärrkontroll. Styrenheten har en 3-siffrig diagnosdisplay som gör att du kan felsöka effektivt och visa hur många cykler porten genomfört. Tillsammans med serviceindikatorn möjliggör denna extrafunktion avancerad underhållsplanering för användningsställen där porten är en central del av den interna logistiken Portstyrsystem 930 Portens styrsystem är en grundläggande styrenhet som har impulsstyrda upp- och nedfunktioner med övervakad klämlist. En extra sats med uppgraderingsfunktioner, såsom extern styrning, som kan installeras under eller efter installation, är tillgänglig. Denna styrenhet är en mer avancerad lösning som vanligtvis används av fotgängare och gaffeltruckar, beroende på dess automatiserade öppnings- och stängningsfunktion Portstyrsystem - Urvalsriktlinjer Funktioner inkluderar Öppna (genom impuls) Öppna (dödmansgrepp) Stopp Stäng (genom impuls) Stäng (dödmansgrepp) Klämlist Funktionen öppna En-knappsfunktion Display (diagnostik) Serviceindikator Standard Tillval / Tillgängligt Manöversystem 24

25 Portstyrsystem - Urvalsriktlinjer för automation Automations D-kit" är paket med vanliga kombinationer. Kiten kan kompletteras med "tillägg till D-kit". Automations D-kit D1 D2 D3 D4 D5 D6 D7 Följande tillval kan väljas individuellt för att utöka styrenhetens funktionalitet. Tillvalsfunktioner Förregling Magnetslinga Trafikljus - Grönt + Rött Varningslampor Rött Tillägg till D-kit Varningsljus Grönt Reläbox Radar Standard Tillval / Tillgängligt Kompletta kit Automatisering D-satser Grundläggande kontrollfunktioner Förregling Reducerad öppning Externa kontrollfunktioner Extern tryckkn. låda Dragkontakt Fjärrkontroll öppna/stoppa/stäng Fjärrkontroll Enknappsfunktion Automatiska kontrollfunktioner Automatisk stängning Portöppning m. fotocell Säkerhetsfunktioner Säkerhetsfotocell (1 eller 2) Fransk säkerhetslogik Extrafunktioner UPS-batteribackup Reläbox Standard Tillval / Tillgängligt Manöversystem 25

26 4.7 Åtkomst och automatik ASSA ABLOY erbjuder många olika funktioner som möjliggör avancerad kontroll av öppning och säkerhet. Se databladet för styrenheten för att se vilka funktioner som gäller för vilka modeller Grundläggande styrfunktioner Slusskontroll Reducerad öppning När porten inte behöver öppnas helt och hållet, kan en extra omkopplare användas för att öppna porten till ett förprogrammerat reducerat öppningsläge Externa styrfunktioner Extern tryckknappslåda En extra tryckknappslåda är installerad utanför byggnaden eller invändigt nära porten om styrenheten måste installeras längre från portöppningen. Installeras på väggens insida eller utsida intill porten Dragkontakt Används för klimatkontroll eller säkerhet; om port A är öppen kan inte port B öppnas. Om port B är öppen kan port A inte öppnas. En förreglad port kommer ihåg ett upp-kommando, om det sker via en mikrobrytare. En dragkontakt ovanför portöppningen kan manövreras från t.ex. en gaffeltruck. Att dra i linan öppnar en stängd port eller stänger en öppen port. Installerad invändigt ovanför porten Fjärrkontroll Automatiska styrfunktioner Magnetslinga En sensor i golvet känner av metallobjekt (vanligtvis truckar, palltruckar) och öppnar porten automatiskt. Detta är en idealisk lösning för frekvent fordonstrafik. Installeras på utsidan, insidan eller på bägge sidorna av porten i marken Radar Med hjälp av en handhållen radiosändare går det att styra porten från ett fordon eller plats inom meters avstånd från mottagaren och antennen vid porten. Porten kan förses med en fotocellstråle som styr stängningen. Mottagaren är installerad i styrenheten och antennen i väggen intill porten. En infraröd sensor ovanför porten känner av ett objekt (fordon, person) inom ett specifikt avstånd från porten och öppnar porten automatiskt. Detta är en idealisk lösning för frekvent fordons- eller persontrafik. Ofta kombinerad med automatisk stängning. Installeras på väggens insida eller utsida ovanför porten Portöppning m. fotocell En sats med fotoceller på stolpar, på vardera sidan porten. När en person eller ett fordon passerar mellan fotocellerna, bryts strålen och porten öppnas. Fotocellerna installeras på stolpar, på avstånd från porten. Manöversystem 26

27 Automatisk stängning En programmerbar timer som stänger porten efter en viss tid, antingen från den tidpunkt då porten är helt öppnad och/eller efter passage av fotocellstråle. Justerbara mikrobrytare i styrenheten Varningslampor Gröna En eller två gröna varningsljus indikerar öppet läge för porten genom fast lysande sken. Installeras invändigt och/eller utvändigt på väggen intill porten Säkerhetsfunktioner Klämlist Som standard är alla portar med impulsfunktion för stängning eller någon form av automatisk stängning utrustade med ett klämskydd. Den optiska sensorn i tätningen nedtill identifierar eventuella hinder under porten vid stängning och reverserar portens rörelseriktning. Installerad i bottentätningen kanaliga säkerhetsfotoceller En fotocellsändare och -mottagare är installerade i dörröppningen. Om fotocellsstrålen bryts under stängning stoppar dörren inom mindre än 30 mm och återgår till helt öppet läge. Installeras i portöppningen kanaliga säkerhetsfotoceller Två par fotocellsändare och mottagare installeras i portöppningen. Om en eller båda fotocellstrålarna bryts vid stängning, stannar porten på mindre än 30 mm, backar och öppnas helt. Installeras i portöppningen Trafiksignaler - Rött och grönt Om trafiken genom porten behöver dirigeras kan två röda och två gröna trafikljus installeras för att dirigera trafikens riktning. Från den sida där fordonet först detekteras att röra sig mot porten, slås de gröna trafikljusen på. De motsatta sidan visar ett rött trafiljus. Trafik från denna riktning måste släppa fram den andra. Vanligtvis installerad i t.ex. parkeringsgarage. Installerad invändigt och utvändigt intill porten Extra funktioner UPS-batteribackup Där strömavbrott inte kan tillåtas eller det föreligger ökad risk för strömavbrott kan UPSbatteribackupsystemet installeras för att lagra energi för 5 portcykler. Installerad på den invändiga väggen intill porten Reläbox En försluten kopplingslåda gör det möjligt att säkert ansluta extern starkströmsfunktion Varningslampor rött Två röda varningsljus ger information om den aktuella portens läge/funktion. Blinkande ljus varnar före stängning och under portrörelse. Tillval: Blinkande ljus varnar före stängning och under portrörelse. Installerad invändigt och utvändigt intill porten. Manöversystem 27

28 5. Bygg- och utrymmeskrav 5.1 Förberedelser för bygge Installationsförberedelser levereras i delar och installeras på plats. Allt nödvändigt monteringsmaterial inkluderas. För varje skentyp erbjuder ASSA ABLOY specifika installationskit för att placera porten i byggnadens fasad. 1) Stål 2) Trä 3) Tegel och betong 5.2 Erforderligt utrymme DLH = Dagerhöjd Höjden på den fria öppningen DLW = Dagerbredd Bredden på den fria öppningen D = Djup Utrymmet mellan väggens innersida och i änden av de vågräta skenorna h = Extra höjd Extra erfoderligt utrymme som krävs ovanför dagerhöjd. SL = Sidoutrymme, Erfoderligt utrymme för skenor vid sidan av dagerbredd. vänster SR = Sidoutrymme, höger Erfoderligt utrymme för skenor vid sidan av dagerbredd. Det gråmarkerade området i illustrationerna visar erforderligt utrymme när porten är i rörelse. Extra erfoderligt utrymme för elektriskt manövrerade portar anges i motorspecifikationerna. Extra erfoderligt utrymme för gångdörrar anges i specifikationerna för gångdörrar. Bygg- och utrymmeskrav 28

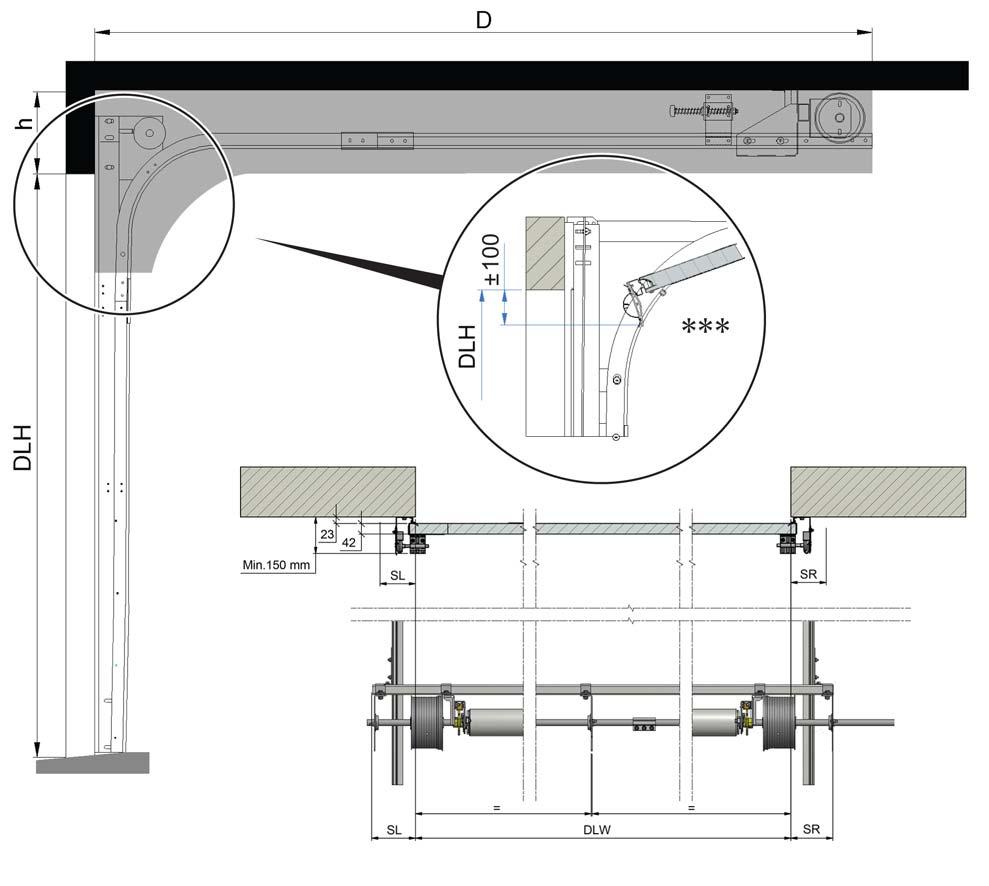

29 5.2.1 Erfoderligt utrymme SL h SL/SR D Sido- och toppvy: 485 mm (DLH 4500 mm) 510 mm (DLH > 4500 mm) 575 mm (med central motor) 132 mm manuellt, 212 mm D / T-spel, 278 mm U-spel, 270 mm Motor, 310 mm Motor+Spel (med yttre stödlager + 45 mm) DLH mm För detaljer se ritningar för specifika förberedelser för montering Bygg- och utrymmeskrav 29

30 5.2.2 Erfoderligt utrymme SLL h SL/SR D DLW / DLH 400 mm 475 mm (med central motor) 132 mm manuellt, 212 mm D / T-spel, 278 mm U-spel, 270 mm Motor, 310 mm Motor+Spel (med yttre stödlager + 45 mm) DLH mm 5500 mm / 4250 mm För detaljer se ritningar för specifika förberedelser för montering Sidovy Toppvy Bygg- och utrymmeskrav 30

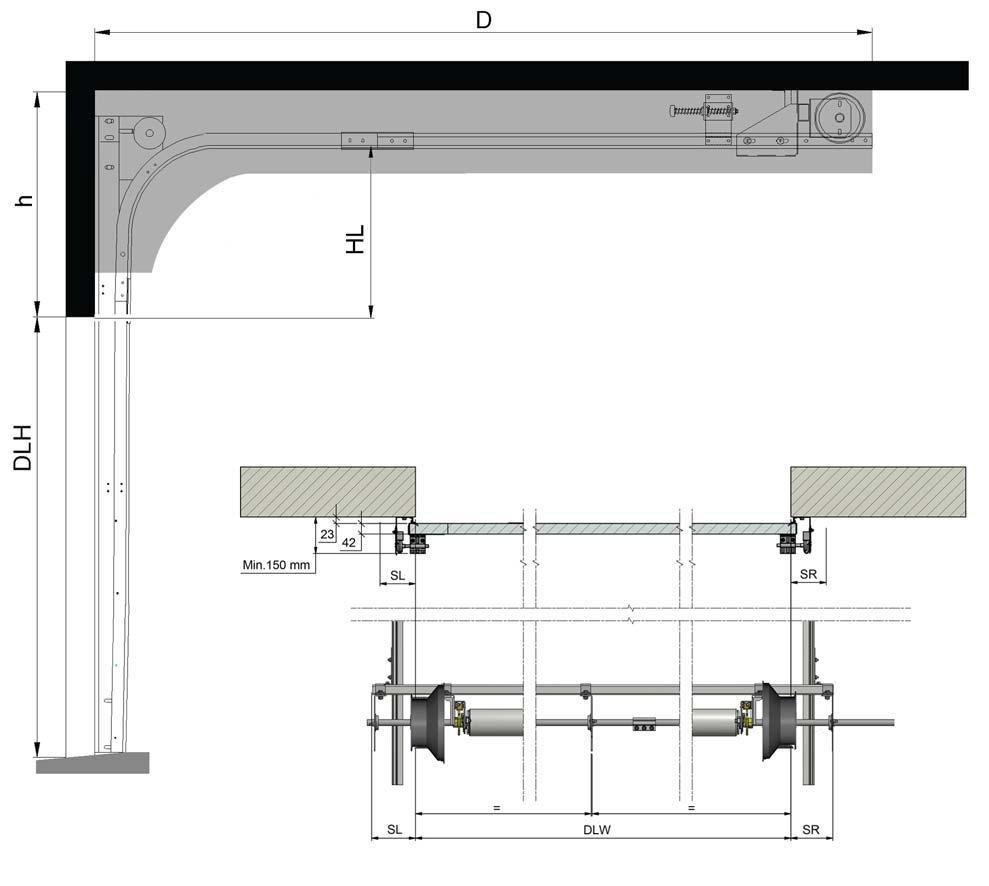

31 5.2.3 Erfoderligt utrymme HL h SL/SR HL HL+320 mm (HL 3400 mm) HL+370 mm (HL > 3400 mm) HL+400 mm (med central motor) 132 mm manuellt, 212 mm D / T-spel, 278 mm U-spel, 270 mm Motor, 310 mm Motor+Spel (med yttre stödlager + 45 mm) HL+220 mm HL med balk 106 mm manuellt, 212 mm D / T-spel, 278 mm U-spel, 312 mm Motor, 352 mm Motor+Spel (med yttre stödlager + 64 mm) D DLH - HL mm DLH - HL mm För detaljer se ritningar för specifika förberedelser för montering * Vi skulle råda att följande portar måste installeras på en ram, utrustad med en A-65 topptätning. Portar DLW > 6000 mm Portar DLW 4000 mm med en mörk färg för utsida, ofta exponerade för solvärme. Sido- och toppvy: Bygg- och utrymmeskrav 31

32 5.2.4 Erfoderligt utrymme HHL h SL/SR D HL+350 mm 132 mm manuellt, 228 mm D / T-spel, 278 mm U-spel, 304 mm Motor, 344 mm Motor+Spel (med yttre stödlager + 45 mm) DLH - HL mm För detaljer se ritningar för specifika förberedelser för montering * Vi skulle råda att följande portar måste installeras på en ram, utrustad med en A-65 topptätning. Portar DLW > 6000 mm Portar DLW 4000 mm med en mörk färg för utsida, ofta exponerade för solvärme. Sidovy Toppvy Bygg- och utrymmeskrav 32

33 5.2.5 Erfoderligt utrymme LL h SL/SR D Sido- och toppvy: 265 mm ( 250 kg utan gångdörr) 300 mm (> 250 kg eller gångdörr) 132 mm manuellt, 228 mm D / T-spel, 278 mm U-spel, 304 mm Motor, 344 mm Motor+Spel (med yttre stödlager + 45 mm) DLH mm För detaljer se ritningar för specifika förberedelser för montering *** Endast gångdörr med låg tröskel Bygg- och utrymmeskrav 33

34 5.2.6 Erfoderligt utrymme VL h SL/SR D DLH mm 110 mm manuellt, 216 mm D / T-spel, 278 mm U-spel, 312 mm Motor, 352 mm Motor+Spel (med yttre stödlager + 64 mm) VLA = 450 mm VLT = 525 mm (manuellt) VLT = 610 mm (motor) För detaljer se ritningar för specifika förberedelser för montering VL-portar: DLW 3000 mm och DLH 3350 = VLA = ingen balk installerad VL-portar: DLW >3000 mm eller DLH >3350 = VLT = installerad balk för att stödja balanseringssystem Vi skulle råda att följande portar måste installeras på en ram, utrustad med en A-65 topptätning. Portar DLW > 6000 mm Portar DLW 4000 mm med en mörk färg för utsida, ofta exponerade för solvärme. Bygg- och utrymmeskrav 34

35 6. Service Program för förebyggande underhåll och moderniseringstjänster Dina entréer är en del av ditt affärsflöde, så det finns all anledning att se till att de är väl fungerande. ASSA ABLOY Entrance Systems erbjuder dig ett underhållsprogram och en moderniseringsexpertis du kan lita på. Vårt underhållsprogram och våra moderniseringstjänster backas upp av en omfattande expertis för alla slags industriportar och dockningssystem, oavsett varumärke. Till ditt förfogande står ett team med dedikerade experttekniker, som under årtionden har arbetat med underhåll och service och skapat nöjda kunder. Program för förebyggande underhåll Vår ständiga målsättning är minimering av tidsförluster, energiförluster och oväntade problem. Vår serviceorganisation ger dig support dygnet runt för underhåll av alla industriportar och dockningssystem, oavsett varumärke. Om du vill befinna dig ett steg före ett eventuellt driftsstopp, utforska vår produktportfölj med Pro-Active Care planer. Naturligtvis erbjuder vi entréuppgraderingar som passar dina specifika önskemål och affärsbehov. Pro-Active Care - Underhållsplaner som passar din verksamhet Regelbundet underhåll kan förlänga livslängden för din utrustning och hjälper till att förebygga oväntade problem. Våra tekniker anländer på plats utrustade med kompetens och verktyg för att underhålla alla automatiserade entréer, oavsett varumärke. Pro-Active Bronze Grunden för alla Pro-Active planer bygger på tryggheten att veta att din utrustning inspekteras regelbundet och certifieras för såväl säkerhet som för optimal prestanda. Det inkluderar ett antal planerade besök på anläggningen beroende på dina behov. Alla oplanerade servicesamtal under kontraktstiden (inklusive arbete, resor och reservdelar) faktureras som speciella Pro-Active Care priser. Pro-Active Silver Denna plan erbjuder alla fördelar för Pro-Active Bronze med den ytterligare fördelen att arbete och resor inkluderas för servicesamtal under vanlig kontorstid. Den enda extra kostnaden gäller de ytterligare reservdelar som kan krävas under kontraktstiden. Pro-Active Gold Denna plan ger ett ultimat skydd för din automatiska entréinvestering. Det inkluderar alla fördelar med Pro-Active Silver, plus byte av alla nödvändiga delar under en oplanerad reparation eller under ett planerat underhållsbesök. Pro- Active Gold är ett utmärkt sätt att budgetera dina årliga utgifter för automatiska portar. Pro-Active Tailor-Flex Vårt mest flexibla underhålls- och serviceerbjudande. Pro- Active Care planen utformas av dig, vår kund. Med planen kan du balansera dina budgetmål mot din verkliga budget och den erbjuder även möjlighet att lägga till eller ta bort ett antal underhållselement för att passa dina budgetmål, samtidigt som din övergripande prestanda och säkerhetsbehov uppfylls. Modernisering Dina entréer är en långsiktig investering, varifrån du alltid vill ha det bästa. Produkter utvecklas över tid, så gör även regleringar och din verksamhet. Låt oss hjälpa dig öka dina energibesparingar och uppfylla dagens standarder. Vi erbjuder rådgivning och moderniseringspaket för föråldrade installationer, detta säkerställer att din investering klarar kraven och presterar optimalt under många år framöver. Reaktiv service Korrigerande Säkerhetskontroll Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor Flex Andra skräddarsydda behov som svarstid, information om prestanda och avancerad användarutbildning Utbyte av slitna delar enligt ett förebyggande utbytesprogram för förbrukningsartiklar Utbyte av reservdelar vid haverier Rese- och arbetskostnader för ytterligare utryckningsbesök Förebyggande underhållsbesök 1-4 gånger om året Rese- och arbetskostnader för förebyggande underhållsbesök Svarstid och prioritet vid utryckningar <24 timmar Förebyggande, planerat underhåll som uppfyller de mest krävande standarderna på marknaden Säkerhets- och kvalitetskontroller enligt gällande normer och bestämmelser Dokumentation av testresultat Dokumentation som genereras på plats av utrustningens status, utvärdering och tillhandahållen service Välutbildade professionella tekniker med stor kunskap, modern utrustning och rätt reservdelar* Vår hotline till kundtjänst = Ingår som standard = Tillgänglig till specialpris * Välutrustade servicebilar med original- och nya reservdelar Service 35

36 Index Numerics 1-kanaliga säkerhetsfotoceller kanaliga säkerhetsfotoceller Portstyrsystem Portstyrsystem - Urvalsriktlinjer Portstyrsystem - Urvalsriktlinjer för automation Portstyrsystem Portstyrsystem Portstyrsystem A Akustisk isolering Allmänt...6, 14, 24 Antal fönster (med gångdörr) Antal fönster (utan gångdörr) Åtkomst och automatik Automatisk stängning Automatiska styrfunktioner B Balanseringssystem Beskrivning...6 Bottentätning...9 Bygg- och utrymmeskrav C CDM9 Motor Portstyrsystem.22 CDM9-motor CEN-prestanda Copyright och friskrivningsklausul...2 Cylinderlås D DAD / DSD...8 Dagerbredd och dagerhöjd...6 DAS / DSS...8 Dragkontakt E Elektrisk manövrering Erfoderligt utrymme HHL Erfoderligt utrymme HL Erfoderligt utrymme LL Erfoderligt utrymme SL Erfoderligt utrymme SLL Erfoderligt utrymme VL Erforderligt utrymme Extern tryckknappslåda Externa styrfunktioner Extra funktioner F Färger...8 Fasta profiler Fjäderbrottssäkring (SBD) Fjärrkontroll Fönster...8 Fönster och gångdörr Förberedelser för bygge Förväntad livslängd Funktioner...3 G Gångdörr låg tröskel Gångdörr med 180 mm tröskel Gångdörr med låg tröskel Gångdörr med standardtröskel (180 mm) Grundläggande styrfunktioner H Handtag HHL - Höglyft med fjäderpaket vid änden av den horisontala skenan HL - Höglyft I Installationsförberedelser K Kedjespel Klämlist Konstruktion...7 Korrosionshämmande beslag L Lås LL - Låglyft Lufttäthet M Magnetslinga Manöverkrafter och säkra öppningar 13 Manöversystem Material...7 Mått...6 Motstånd mot vindlast N Neddragningsrep P Portblad...7 Portöppning m. fotocell Prestanda...3 R Radar Reducerad öppning Reläbox Resistens mot vattengenomsläpplighet 12 Riktlinjer för urval för manövreringstyp 23 S SA3 / SS3 / SH4...9 Säkerhetsanordningar Säkerhetsfunktioner Sektionsstorlekar...6 Service Sidotätning...9 Skensatser Skjutregellås SL - Standardlyft Slusskontroll Special skensatser Specifikationer Standard LL-system (låglyft) Standardfärger

37 T TAD / TSD...8 Tätningar...9 Tekniska fakta...3 Tillval / Tillgängligt Tillvalsfärger * Topptätning...9 Trafiksignaler - Rött och grönt Typ av insatser U UPS-batteribackup Urvalsriktlinjer för portmaskineri V Vajerbrottssäkring (CBD) Värmepermeabilitet Varningslampor Gröna Varningslampor rött Vertikalt tvärsnitt...7 Vindförstärkt sektion...9 VL - Vertikallyft

38 38
