1 g Johan Jäderberg, Field Technology/Svetslärarmötet, ABB High Voltage Cables Svetsförband på Kraftkabel ABB Group januari 16, 2015 Slide 1

2 Johan Jäderberg Jobbat på ABB sedan 1990 Haft många funktioner inom företaget Kabel/Tillbehörs specialist. Jobbar som UTB Ansvarig på ABB High Voltage Cables i Karlskrona Är dessutom Svetsnörd (IWS)

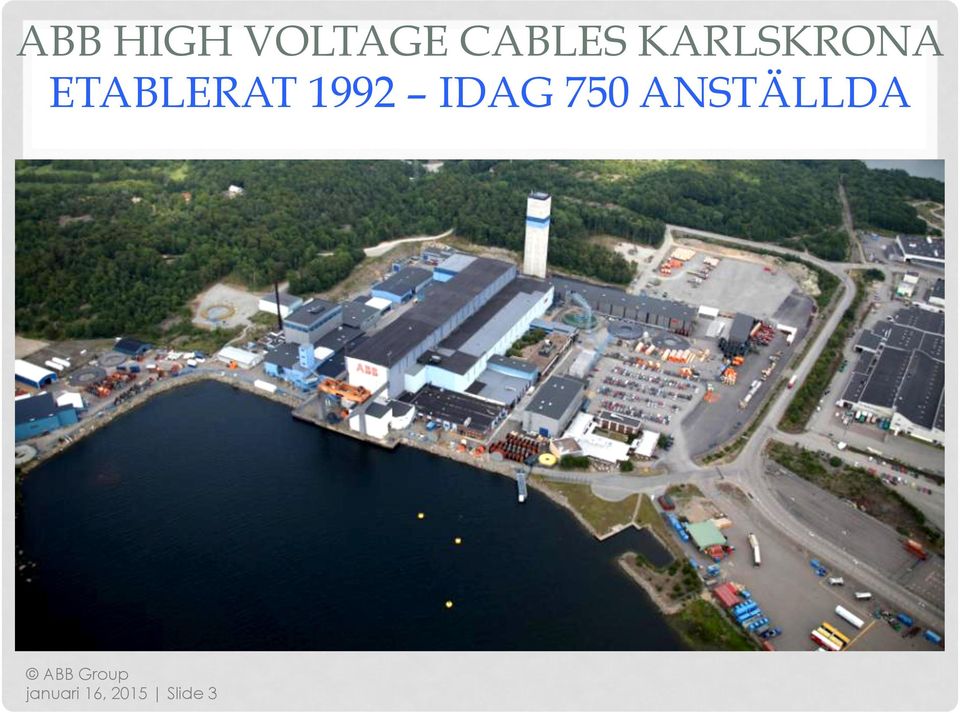

3 ABB HIGH VOLTAGE CABLES KARLSKRONA ETABLERAT 1992 IDAG 750 ANSTÄLLDA ABB Group januari 16, 2015 Slide 3

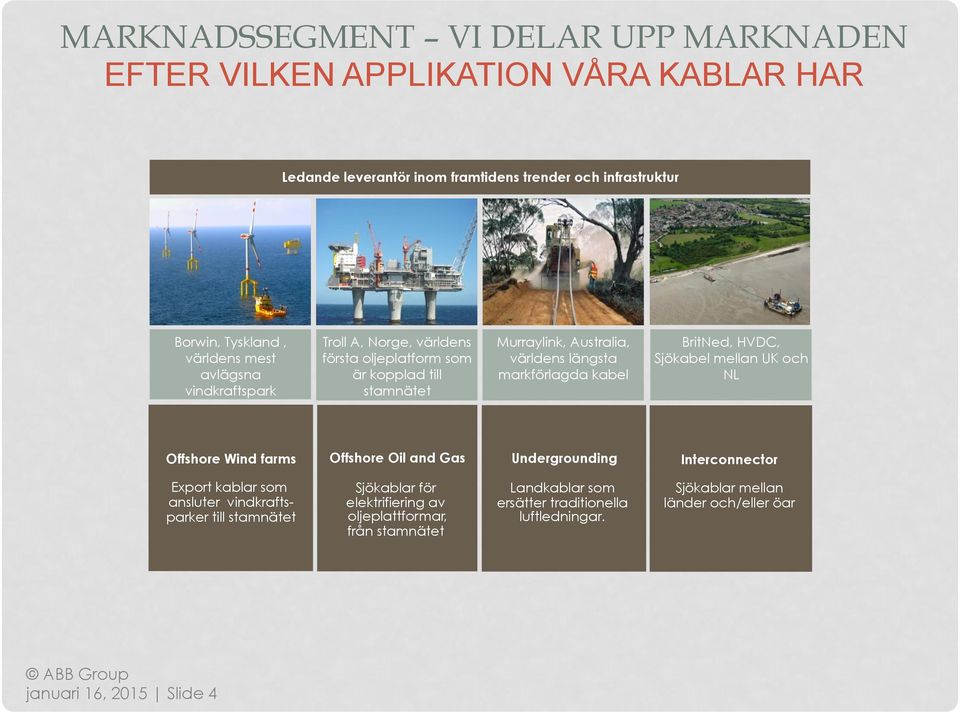

4 MARKNADSSEGMENT VI DELAR UPP MARKNADEN EFTER VILKEN APPLIKATION VÅRA KABLAR HAR Ledande leverantör inom framtidens trender och infrastruktur Borwin, Tyskland, världens mest avlägsna vindkraftspark Troll A, Norge, världens första oljeplatform som är kopplad till stamnätet Murraylink, Australia, världens längsta markförlagda kabel BritNed, HVDC, Sjökabel mellan UK och NL Offshore Wind farms platform connected to shore supply Offshore Oil and Gas Undergrounding Interconnector Export kablar som ansluter vindkraftsparker till stamnätet Sjökablar för elektrifiering av oljeplattformar, från stamnätet Landkablar som ersätter traditionella luftledningar. Sjökablar mellan länder och/eller öar ABB Group januari 16, 2015 Slide 4

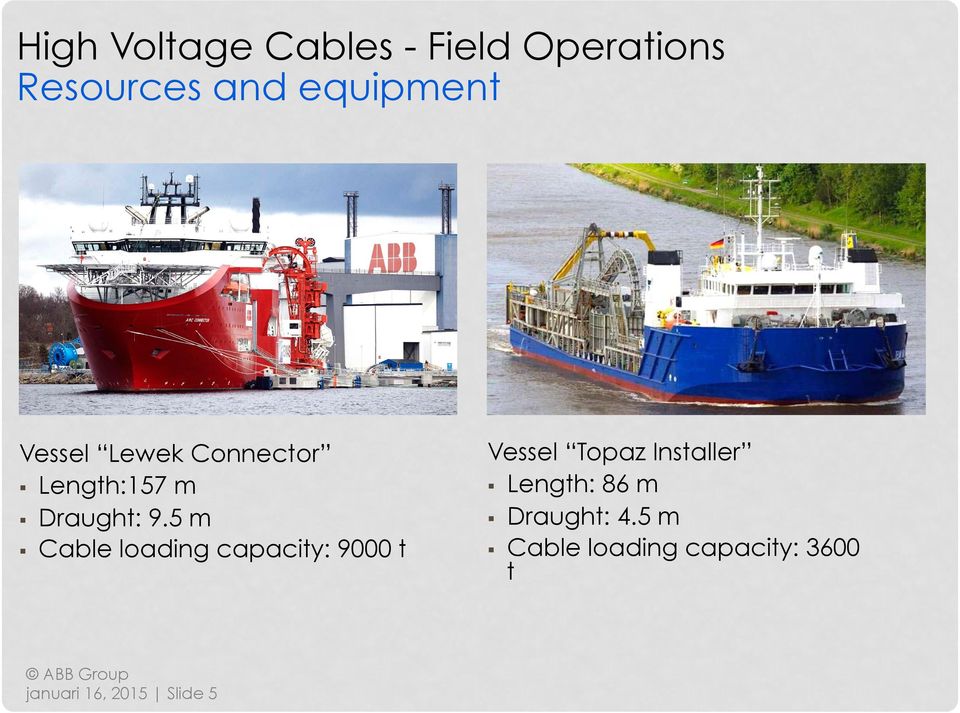

5 High Voltage Cables - Field Operations Resources and equipment Vessel Lewek Connector Length:157 m Draught: 9.5 m Cable loading capacity: 9000 t Vessel Topaz Installer Length: 86 m Draught: 4.5 m Cable loading capacity: 3600 t ABB Group januari 16, 2015 Slide 5

6 HIGH VOLTAGE CABLES - FIELD OPERATIONS RESOURCES AND EQUIPMENT Canyon: T-1200 Jet Trencher Perry Slingsby (delivery in 2012) Canyon: Volstad ST-260 CD TSV vessel (delivery in 2012) ABB Group januari 16, 2015 Slide 6 ODD, Oresund Dry Dock, in Landskrona

7

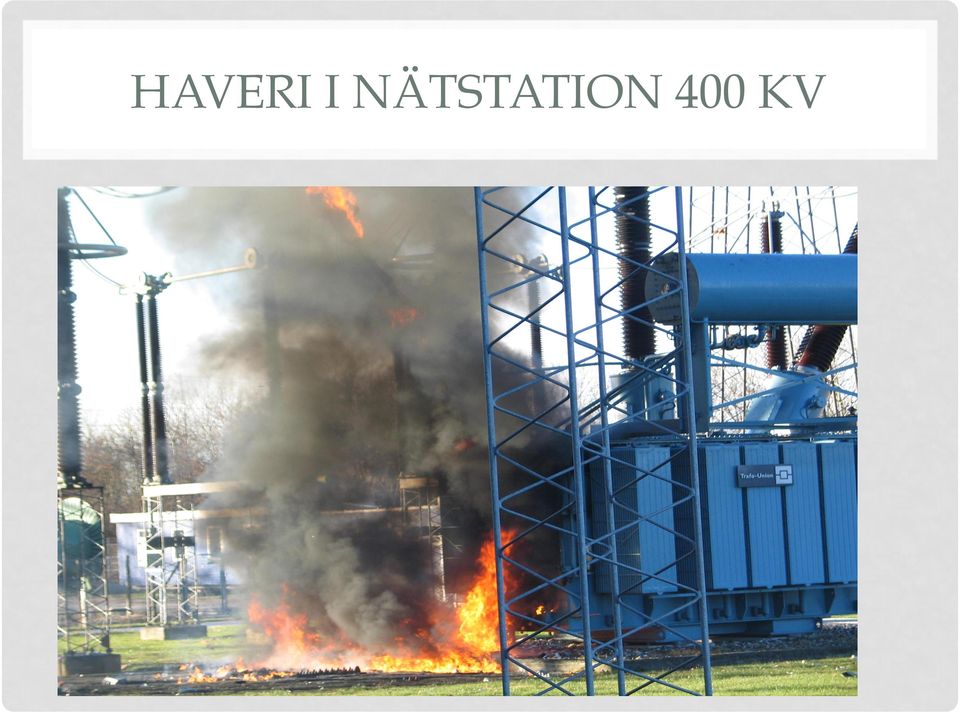

8 HAVERI I NÄTSTATION 400 KV

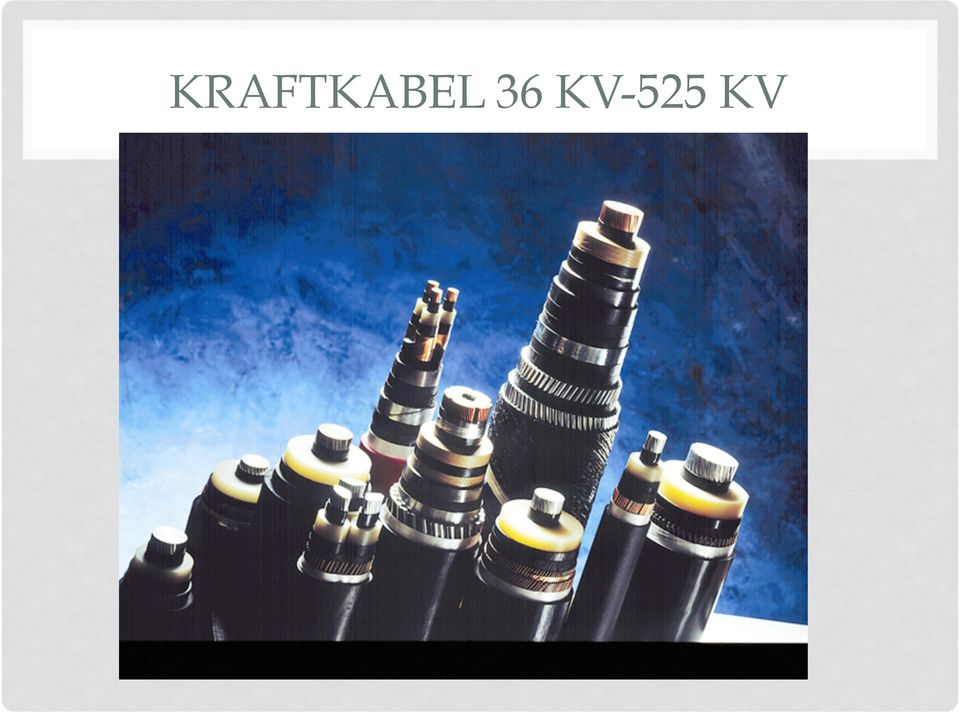

9 KRAFTKABEL 36 KV-525 KV

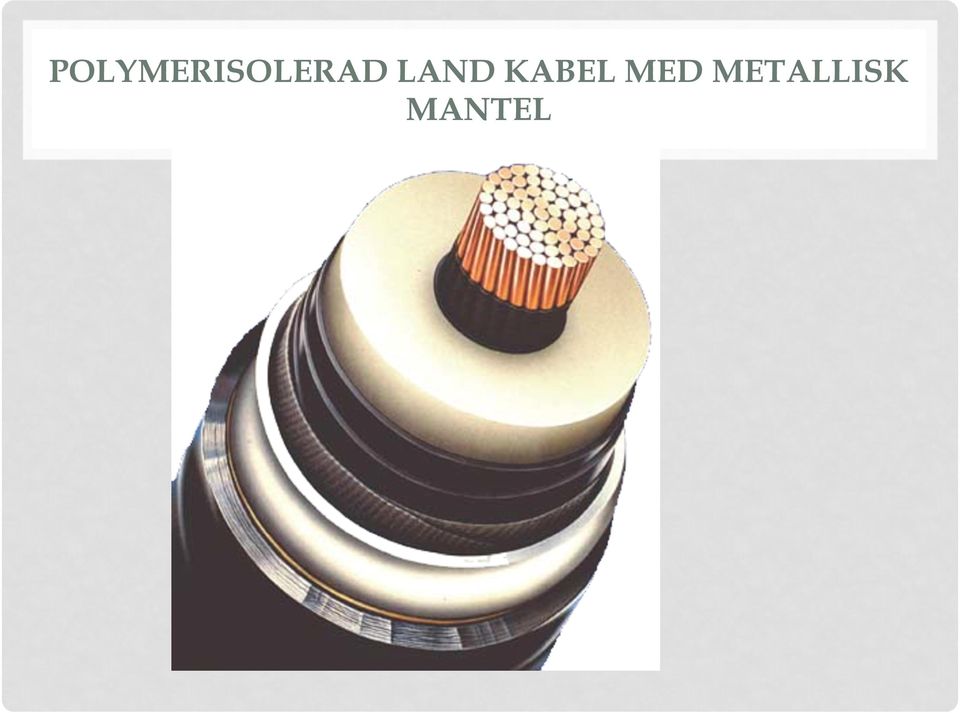

10 POLYMERISOLERAD LAND KABEL MED METALLISK MANTEL

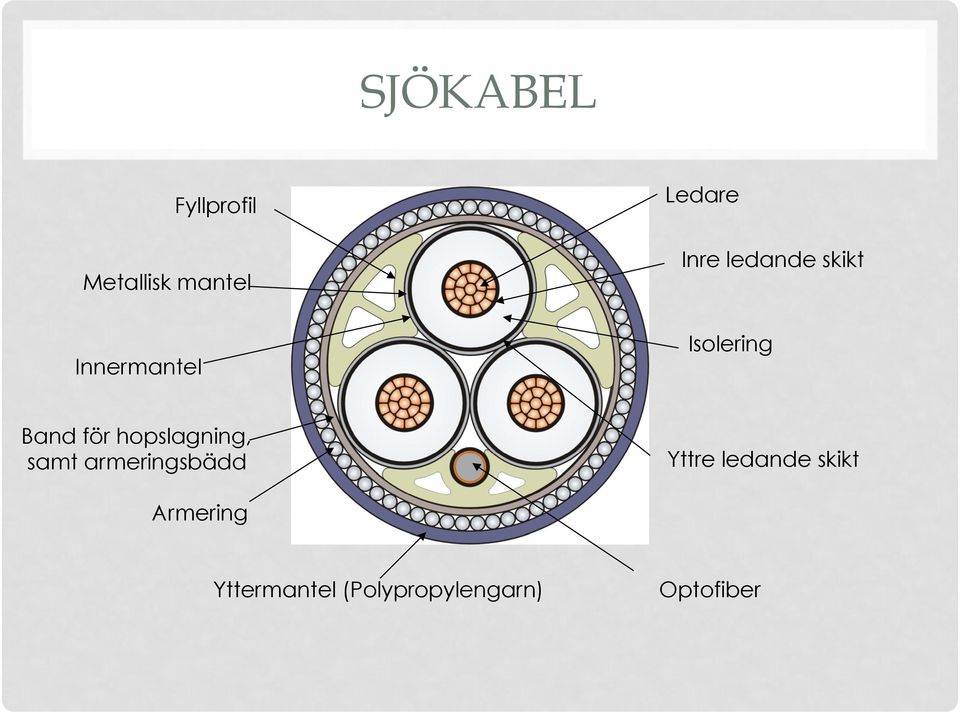

11 SJÖKABEL Fyllprofil Metallisk mantel Ledare Inre ledande skikt Innermantel Isolering Band för hopslagning, samt armeringsbädd Yttre ledande skikt Armering Yttermantel (Polypropylengarn) Optofiber

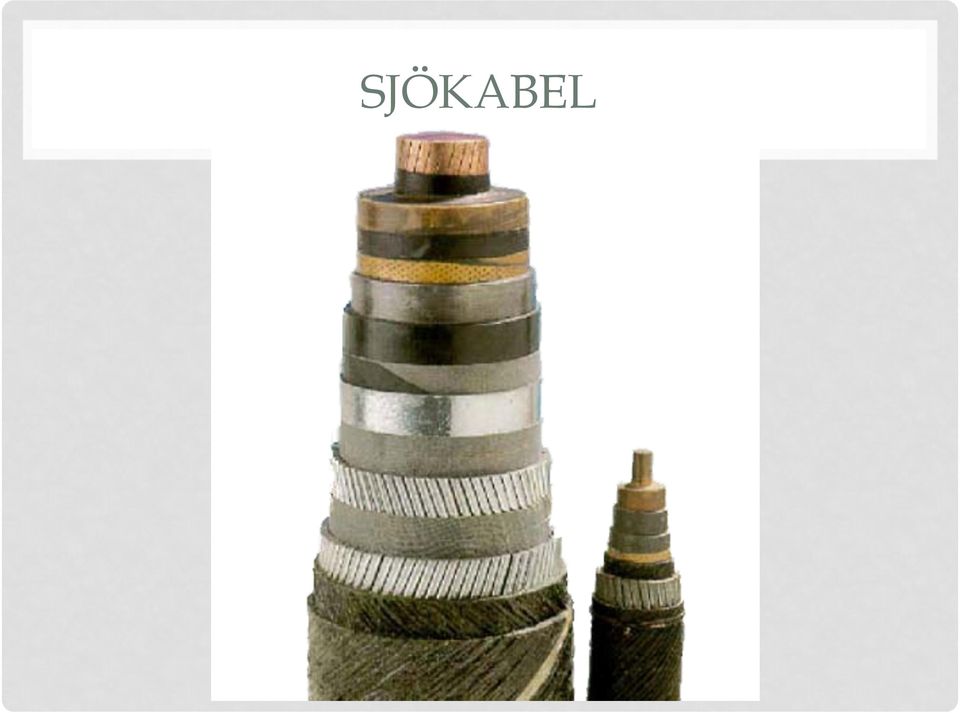

12 SJÖKABEL

13 LANDTAGNING AV SJÖKABEL

14 ABB KABELTILLBEHÖR KV Produktutbud: GIS - avslutningar Transformatoravslutningar Utomhusavslutningar: porslin, komposit, flexibelt Prefabricerade skarvar Tejpskarvar Vulkskarvar

15 145 KV KABELAVSLUT

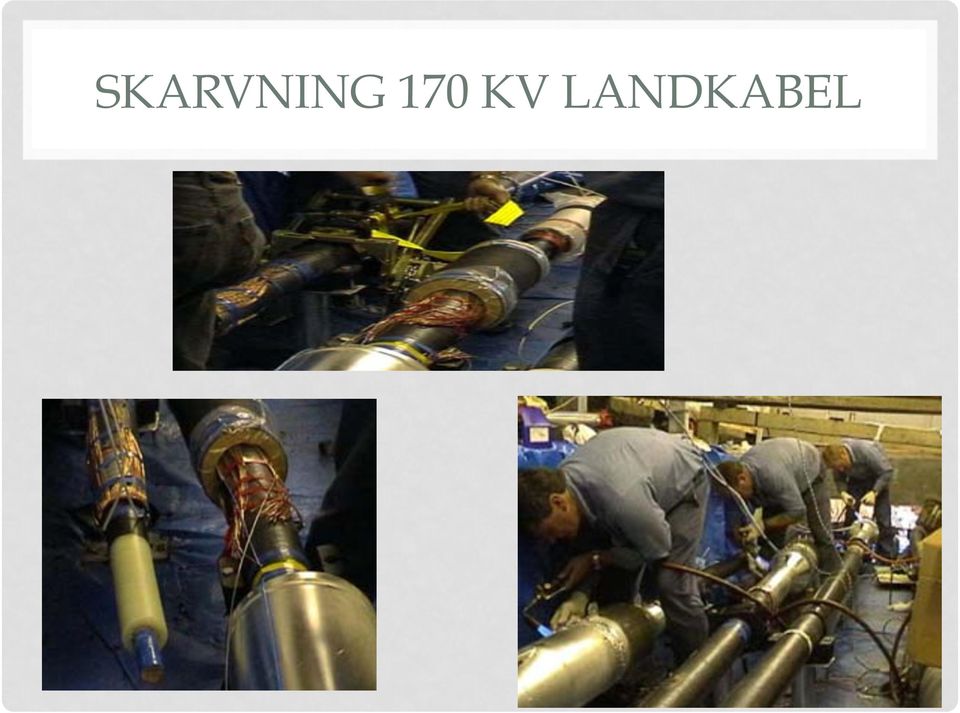

16 SKARVNING 170 KV LANDKABEL

17 LEDARE, OLIKA TYPER Solid (AC/DC) Profilerad (AC/DC) Kompakterad (AC/DC) Segment(AC)

18 NÅGRA FÖRBINDNINGSMETODER Pressförband Skruvförband Lödning Termitsvetsning(Cadweld) MIG/TIG svetsning Stuksvetsning

19 KONTAKTMODELL SKRUV/PRESS Kontaktpunkter

20 SVETSFÖRBAND PÅ KRAFTKABEL

21 SPECIELLA FÖRUTSÄTTNINGAR VID LEDARSVETSNING Ledarna måste rengöras tråd för tråd. Ledarens geometri måste återställas efter rengöring. Krav på forcerad kylning utanför svetsstället för att undvika överhettning av isolationssystemet.

22 TERMITSVETSNING Grafitform med Termitpulver. Processen är en Exoterm Redox reaktion Al pulver + Metalloxid Al 2 O 3 + Metall + Värme

23 Termitsvetsad Al Ledare

24 Cadweld Cu/Al

25 För och Nackdelar med Termitsvetsning Ej beroende av Svetsarens skicklighet Enkel process (Följa en checklista) Snabb Klarar svetsning horisontellt och vertikalt dock krävs modifikation av grafitformen för vertikal svetsning. Relativt lite rökbildning och ingen UV strålning Går att svetsa Al-Al, AL-Cu och Cu-Cu (Flux och eller förtenning krävs) Känslig för fukt och föroreningar Metallurgiskt smutsigare process än ex.vis TIG Klarar ej en radiografering. Det kommer alltid att finnas diskontinuiteter i form av porer etc. Visuell syning av svetsen och tvärsnittet vid ingjötet oftast enda sättet att bedöma kvaliteten i fält Hög fattningskant mot ledaren

26 Syning av utförd Termitsvets

27 Procedur vid TIG svetsning av ledare Rengöring/Fogberedning Svetsning av Sula (Buttring) Inpassning i svetsjigg med kylelement och grafit backing. Svetsning Stumfog( V-Fog) Slipning/Rundpressning

28 TIG svetsning av 3000 mm 2 Aluminium Segmentledare

29 Egenskaper hos Koppar Hög Termisk Ledningsförmåga Hög Termisk expansion (50% Högre Än Stål ) Relativt låg smältpunkt Lättflytande smälta Hög elektrisk ledningsförmåga Ger inga tydliga färgförändringar Hårdnar vid kallbearbetning

30 Svetsning av Kopparledare TIG Ren Helium som skyddsgas. Polaritet DCEN. Pulsad TIG kan ge fördelar. Tillsats för vår applikation ESAB OK Tigrod MIG Helium/Argon mix typ Varigon 70. Bågtyp: Spraybåge Synergipulsning CMT/Synergipulsning Tillsats OK ESAB Autrod alt. Meltolit CuAg. Förvärmning krävs. Planera strängföljden.

31 Försök med smalspaltsvetsning på Koppar ledare (TIG) Normal Fasvinkel 30º Smalspalt 5º

32 MIG Svetsning av Kopparledare Fördelar Stor tidsbesparing Möjligt att svetsa buttringsskiktet utan att göra rent först. Nackdelar Betydligt svårare att svetsa Cu än stål. Risk för bindfel. Värmebalans svår att uppnå pga forcerad kylning.

33 Experiment på Segmenterad Lacktrådsledare. Tvärsnitt av svets.

34 Övrig svetsning Dragarmering Stål, Varmförzinkat Grade 34, 355 J2R Grade 65 Aluminium Optofiberboxar i Inconel 625 Skarvhöljen Rostfria syrafasta Aluminium
