1 Svetsning exponerade, exponering och exponeringsbedömning Håkan Tinnerberg Yrkeshygieniker

2 Innehåll Exponerade grupper Svetsmetoder Exponering Partiklar Metaller Gaser Sekundär exponering Exponeringsbedömning

3 Var börjar man?

4 Rök, gaser, strålning (asbest, lösningsmedel) Kvalitativ bedömning - svetsmetod och material Kvantitativ bedömning - metod, material, ventilation, inkapsling, personlig skyddsutrustning Exponering för vad?

5 Vilka är exponerade? Enligt Karolinska institutets Jobbexponeringsmatris för är följande grupper exponerade (NYK83): Yrkeskod 73 Stål-, metallverks-, smides-, gjuteriarbete (5-15%) Yrkeskod 75 Verkstads- och byggnadsmetallarbetare (5-80%) Yrkeskod 795 Isoleringsmontörer (30%)

6 Från Svetsen 2017 Vilka är exponerade?

7 Vad är svetsning Svetsning Definitionen på svetsning är: åstadkommande av förbindning mellan ett arbetsstyckes delar - med eller utan tillsatsmaterial - eller mellan arbetsstycke och tillsatsmaterial, genom energitillförsel i form av lokal uppvärmning till minst grundmaterialets smälttemperatur, genom plastisk lokal flytning eller genom atomär diffusion. Från Svetskommissionen

8 Från Svetskommissionen Svetsmetoder

9 Från Svetsen 2017 Förbrukning svetselektroder

10 Svetsrök Partikelstorlek Ålder Enhet Kemi

11 Storlek

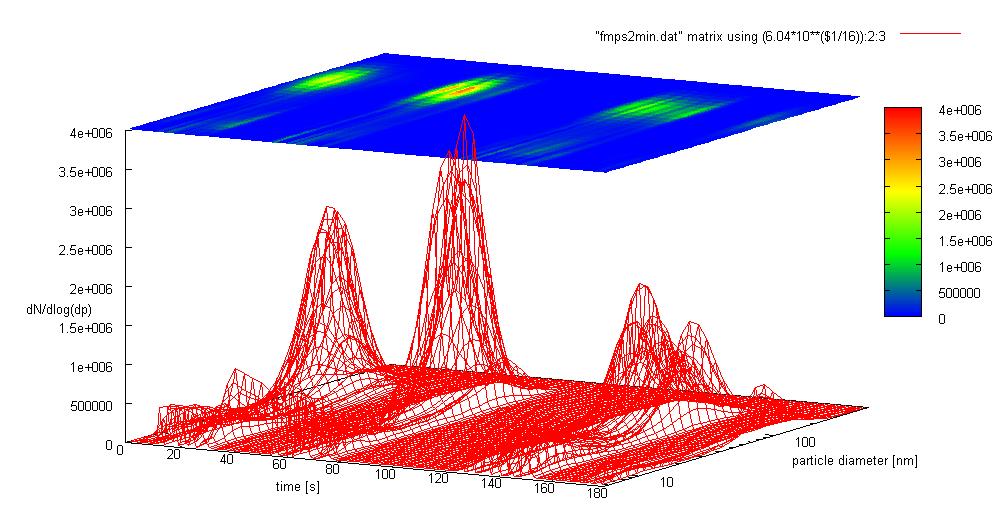

12 12 x 104 Number distribution, welding fume Workshop Chamber 10 8 dn/dlogdp, #/cm Particle size, nm

13

14 Exponeringsmått Massa: Antal: 90% Äpplen 90% Körsbär Fundamental skillnad mellan mätning av enstaka gaskomponenter (t ex. kolmonoxid) och partiklar.

15 Antal Ytarea Volym/Massa

16

17 Exponeringsnivåer respirabelt damm På 70-talet ~ 8 mg/m 3 (BS Kunskapssammanställning; Ulfvarsson) 90-talet ~ 2.5 mg/m 3 (BS Kunskapssammanställning, Nise) Medelvärde 2.3 mg/m 3 ; medianvärde 1.3 mg/m 3 (Hedmer et al 2014) ungefär samma som Gränsvärdet idag är 5 mg/m 3

18 Gränsvärden Respirabelt damm HGV 5 mg/m 3 Fe HGV 3.5 mg/m 3 Mn HGV 0.1 mg/m 3 Cr HGV 0.5 mg/m 3 Cr VI HGV mg/m 3 Ni HGV 0.1 mg/m 3 Zn HGV 5 mg/m 3

19 Svetsen 2017 Olegerad basisk elektrod Legerad rostfri elektrod Olegerad solidtråd Legerad rostfri solidtråd Låglegerad fluxfylld rörtråd Rökdata Fe Mn Cr CrVI Ni Cu F Rökutve ckl mg/s < <0.01 < <

20 Rökdata mg/s per substans Olegerad basisk elektrod Legerad rostfri elektrod Olegerad solidtråd Legerad rostfri solidtråd Låglegerad fluxfylld rörtråd Fe Mn Cr CrVI Ni Cu F Rökutve ckl mg/s < < < <

21 Luft/s för att späda till HGV (m 3 /s) Olegerad basisk elektrod Legerad rostfri elektrod Olegerad solidtråd Legerad rostfri solidtråd Låglegerad fluxfylld rörtråd Fe Mn Cr CrVI Ni Cu F Rökutve ckl mg/s < <

22 Vilka nivåer av Mn är det? Medelvärde 0.17 mg/m 3 ; medianvärde 0.08 mg/m 3 (Hedmer et al 2014) ungefär samma som Gränsvärdet är 0.1 mg/m 3.

23 Samband damm - Mn 0.1 mg/m 3 Mn motsvarar 1.4 mg/m 3 av respirabelt damm. Hedmer et al 2014

24 Krom VI IVL 2006 från mg/m 3 ; 38% av mätningarna över mg/m3 Meeker et al % av mätningar över mg/m 3

25 NOx Gaser som kan bildas CO Ozon (Hedmer et al 2% över HGV)

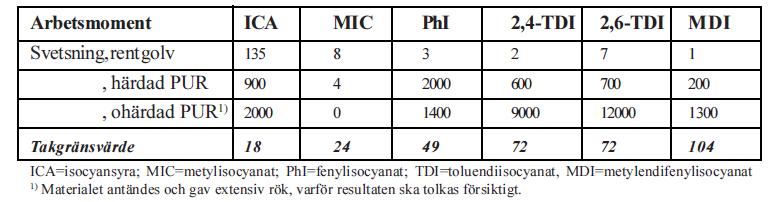

26 Termisk nedbrytning av närliggande material Sekundär exponering Galvaniserat material zink Isocyanater från färg och isolering Blymönja Svetsloppor Karlsson et al 2001

27 Exponeringsbedömning Mätmetoder respirabelt damm med metallbestämning Se upp för slipning! Partikelfraktion [µm] Svets [%] Slip [%] < 0, ,25-0, , , ,

28 Variansanalys Mät på: Olika företag Upprepat på samma individ

29 Exponeringsdeterminanter Metod Slutna utrymmen Effektivt punktutsug Friskluftsmask Ökning av exponeringen med Minskar exponeringen med ennästan faktor 2 MIG/MAG med 0,1-5 mg en faktor 2 (Weldox) trådelektrod (solid) svetsrök/sekund <0,1 mg TIG svetsrök/sekund Belagda elektroder 2,5-15 mg och rörelektroder svetsrök/sekund

30 Biomarkörer Bly och kadmium Krom Mangan

31 Maria Albin

32 Förebyggande åtgärder Utbildning Ventilation Hälsokontroller Vaccination Kunskapssammanställning Arbetsmiljöverket Rapport 2013:5 (

33 Resurser på nätet AFS 1992:9 Smältsvetsning och termisk skärning (svetskommissionen) (IVL) (IVL) /Svetsen2.2017_tema.pdf (Temanummer Svetsen)

34

35 Ventilation Punktutsug Svetshjälm med filtrerad luft Teckningar: Bosse Näsström

36

37

38

39
