TILLSATSMATERIAL (ett urval ur vårt sortiment)

Transkript

1 TILLSATSMATERIAL (ett urval ur vårt sortiment)

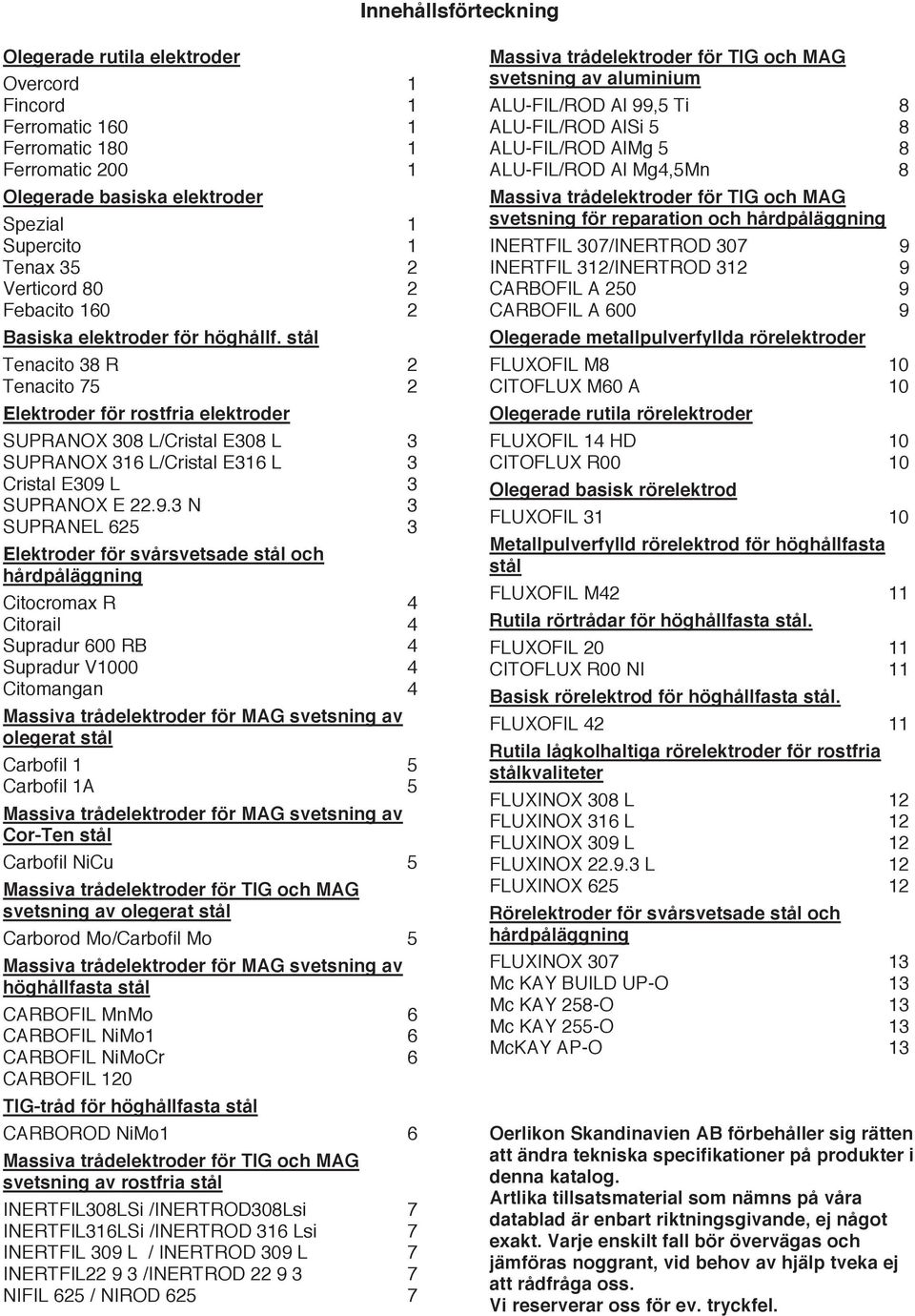

2 Innehållsförteckning Olegerade rutila elektroder Overcord 1 Fincord 1 Ferromatic Ferromatic Ferromatic Olegerade basiska elektroder Spezial 1 Supercito 1 Tenax 35 2 Verticord 80 2 Febacito Basiska elektroder för höghållf. stål Tenacito 38 R 2 Tenacito 75 2 Elektroder för rostfria elektroder SUPRANOX 308 L/Cristal E308 L 3 SUPRANOX 316 L/Cristal E316 L 3 Cristal E309 L 3 SUPRANOX E N 3 SUPRANEL Elektroder för svårsvetsade stål och hårdpåläggning Citocromax R 4 Citorail 4 Supradur 600 RB 4 Supradur V Citomangan 4 Massiva trådelektroder för svetsning av olegerat stål Carbofil 1 5 Carbofil 1A 5 Massiva trådelektroder för svetsning av Cor-Ten stål Carbofil NiCu 5 Massiva trådelektroder för och svetsning av olegerat stål Carborod Mo/Carbofil Mo 5 Massiva trådelektroder för svetsning av höghållfasta stål CARBOFIL MnMo 6 CARBOFIL NiMo1 6 CARBOFIL NiMoCr 6 CARBOFIL 120 -tråd för höghållfasta stål CARBOROD NiMo1 6 Massiva trådelektroder för och svetsning av rostfria stål INERTFIL308LSi /INERTROD308Lsi 7 INERTFIL316LSi /INERTROD 316 Lsi 7 INERTFIL 309 L / INERTROD 309 L 7 INERTFIL /INERTROD NIFIL 625 / NIROD Massiva trådelektroder för och svetsning av aluminium ALU-FIL/ROD Al 99,5 Ti 8 ALU-FIL/ROD AlSi 5 8 ALU-FIL/ROD AlMg 5 8 ALU-FIL/ROD Al Mg4,5Mn 8 Massiva trådelektroder för och svetsning för reparation och hårdpåläggning INERTFIL 307/INERTROD INERTFIL 312/INERTROD CARBOFIL A CARBOFIL A Olegerade metallpulverfyllda rörelektroder FLUXOFIL M8 10 CITOFLUX M60 A 10 Olegerade rutila rörelektroder FLUXOFIL 14 HD 10 CITOFLUX R00 10 Olegerad basisk rörelektrod FLUXOFIL Metallpulverfylld rörelektrod för höghållfasta stål FLUXOFIL M42 11 Rutila rörtrådar för höghållfasta stål. FLUXOFIL CITOFLUX R00 NI 11 Basisk rörelektrod för höghållfasta stål. FLUXOFIL Rutila lågkolhaltiga rörelektroder för rostfria stålkvaliteter FLUXINOX 308 L 12 FLUXINOX 316 L 12 FLUXINOX 309 L 12 FLUXINOX L 12 FLUXINOX Rörelektroder för svårsvetsade stål och hårdpåläggning FLUXINOX Mc KAY BUILD UP-O 13 Mc KAY 258-O 13 Mc KAY 255-O 13 McKAY AP-O 13 Oerlikon Skandinavien AB förbehåller sig rätten att ändra tekniska specifikationer på produkter i denna katalog. Artlika tillsatsmaterial som nämns på våra datablad är enbart riktningsgivande, ej något exakt. Varje enskilt fall bör övervägas och jämföras noggrant, vid behov av hjälp tveka ej att rådfråga oss. Vi reserverar oss för ev. tryckfel.

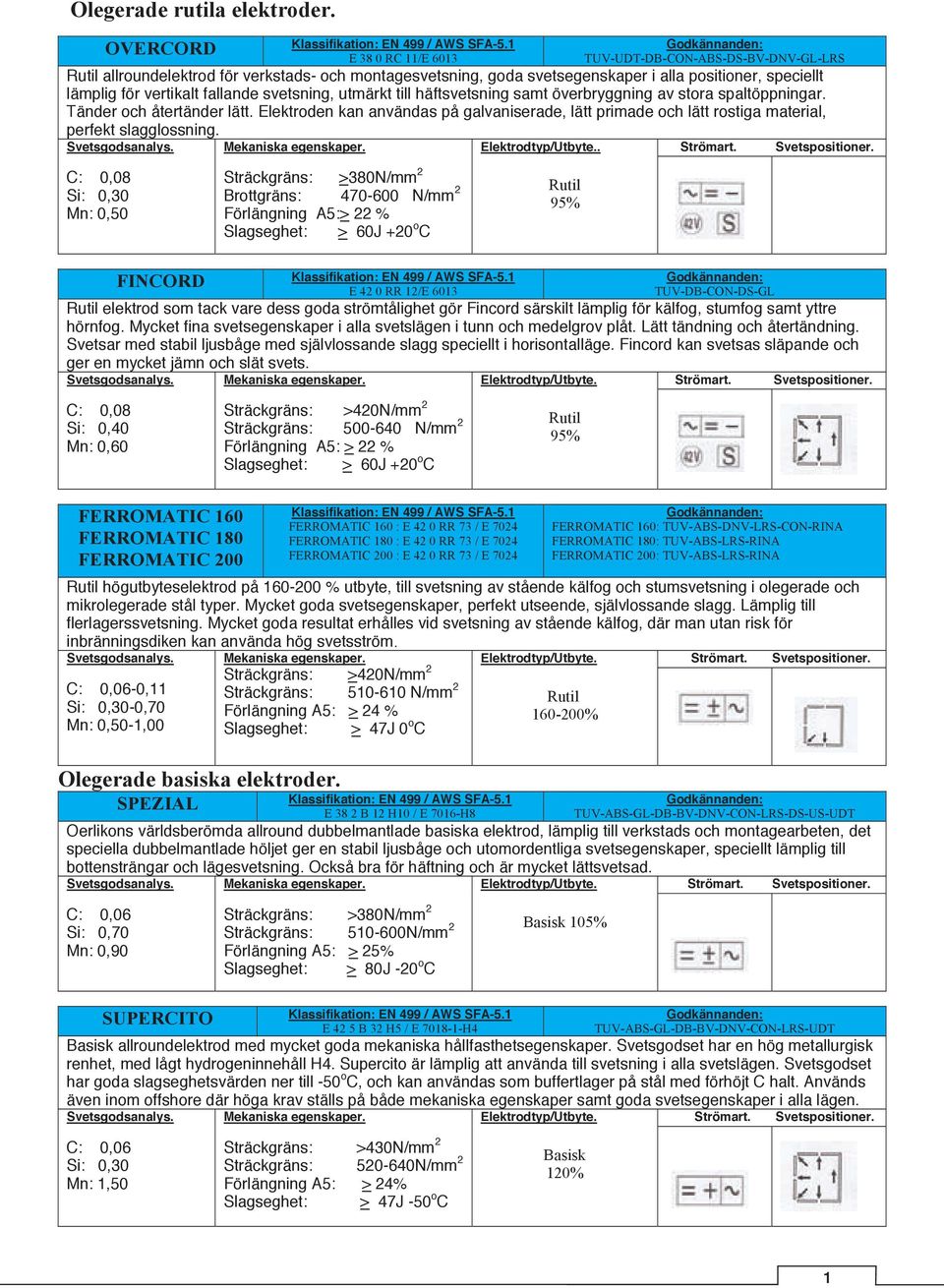

3 Olegerade rutila elektroder. OVERCORD E 38 0 RC 11/E 6013 TUV-UDT-DB-CON-ABS-DS-BV-DNV-GL-LRS Rutil allroundelektrod för verkstads- och montagesvetsning, goda svetsegenskaper i alla positioner, speciellt lämplig för vertikalt fallande svetsning, utmärkt till häftsvetsning samt överbryggning av stora spaltöppningar. Tänder och återtänder lätt. Elektroden kan användas på galvaniserade, lätt primade och lätt rostiga material, perfekt slagglossning.. C: 0,08 Si: 0,30 Mn: 0,50 Sträckgräns: >380N/mm 2 Brottgräns: N/mm 2 Förlängning A5:> 22 % Slagseghet: > 60J +20 o C Rutil 95% FINCORD E 42 0 RR 12/E 6013 TUV-DB-CON-DS-GL Rutil elektrod som tack vare dess goda strömtålighet gör Fincord särskilt lämplig för kälfog, stumfog samt yttre hörnfog. Mycket fina svetsegenskaper i alla svetslägen i tunn och medelgrov plåt. Lätt tändning och återtändning. Svetsar med stabil ljusbåge med självlossande slagg speciellt i horisontalläge. Fincord kan svetsas släpande och ger en mycket jämn och slät svets. C: 0,08 Si: 0,40 Mn: 0,60 Sträckgräns: >420N/mm 2 Sträckgräns: N/mm 2 Förlängning A5: > 22 % Slagseghet: > 60J +20 o C Rutil 95% FERROMATIC 160 FERROMATIC 180 FERROMATIC 200 FERROMATIC 160 : E 42 0 RR 73 / E 7024 FERROMATIC 180 : E 42 0 RR 73 / E 7024 FERROMATIC 200 : E 42 0 RR 73 / E 7024 FERROMATIC 160: TUV-ABS-DNV-LRS-CON-RINA FERROMATIC 180: TUV-ABS-LRS-RINA FERROMATIC 200: TUV-ABS-LRS-RINA Rutil högutbyteselektrod på % utbyte, till svetsning av stående kälfog och stumsvetsning i olegerade och mikrolegerade stål typer. Mycket goda svetsegenskaper, perfekt utseende, självlossande slagg. Lämplig till flerlagerssvetsning. Mycket goda resultat erhålles vid svetsning av stående kälfog, där man utan risk för inbränningsdiken kan använda hög svetsström. C: 0,06-0,11 Si: 0,30-0,70 Mn: 0,50-1,00 Sträckgräns: >420N/mm 2 Sträckgräns: N/mm 2 Förlängning A5: > 24 % Slagseghet: > 47J 0 o C Olegerade basiska elektroder. SPEZIAL E 38 2 B 12 H10 / E 7016-H8 Rutil % TUV-ABS-GL-DB-BV-DNV-CON-LRS-DS-US-UDT Oerlikons världsberömda allround dubbelmantlade basiska elektrod, lämplig till verkstads och montagearbeten, det speciella dubbelmantlade höljet ger en stabil ljusbåge och utomordentliga svetsegenskaper, speciellt lämplig till bottensträngar och lägesvetsning. Också bra för häftning och är mycket lättsvetsad. C: 0,06 Si: 0,70 Mn: 0,90 Sträckgräns: >380N/mm 2 Sträckgräns: N/mm 2 Förlängning A5: > 25% Slagseghet: > 80J -20 o C Basisk 105% SUPERCITO E 42 5 B 32 H5 / E H4 TUV-ABS-GL-DB-BV-DNV-CON-LRS-UDT Basisk allroundelektrod med mycket goda mekaniska hållfasthetsegenskaper. Svetsgodset har en hög metallurgisk renhet, med lågt hydrogeninnehåll H4. Supercito är lämplig att använda till svetsning i alla svetslägen. Svetsgodset har goda slagseghetsvärden ner till -50 o C, och kan användas som buffertlager på stål med förhöjt C halt. Används även inom offshore där höga krav ställs på både mekaniska egenskaper samt goda svetsegenskaper i alla lägen. C: 0,06 Si: 0,30 Mn: 1,50 Sträckgräns: >430N/mm 2 Sträckgräns: N/mm 2 Förlängning A5: > 24% Slagseghet: > 47J -50 o C Basisk 120% 1

4 TENAX 35 S E 42 5 B 32 H5 / E H4 ABS-GL-RS- TUV-LRS-DNV-DB Basisk allround elektrod för svetsning av olegerad stål. Svetsar mjukt och med minimalt sprut. Elektroden har en mycket stabil ljusbåge, som gör den lämpad för lägessvetsning, inkl. rotsträng. Svetsgodset har en hög metallurgisk renhet, med lågt hydrogeninnehåll H4. Elektroden kan användas för krävande industrier som t.ex.offshore. C: 0,075 Si: 0,35 Mn: 1,35 VERTICORD 80 Sträckgräns: >420 N/mm 2 Brottgräns: N/mm 2 Sträckgräns PWHT: >400 N/mm 2 Brottgräns PWHT: N/mm 2 Förlängning A5: >22 % Slagseghet: >100J -50 o C E 46 4 B 35 H5 / E 8018 G Basisk 120 % TUV Basisk elektrod för häftning och svetsning vertikalt fallande. Elektroden är också mycket användbar för svetsning av rör i fallande position. Fina slagseghetsvärden vid -50 o C och lågt hydrogeninnehåll och bra radiografiska resultat utan porer. C: 0,07 Si: 0,50 Mn: 1,50 FEBACITO 160 S Sträckgräns: >460 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >27% Slagseghet: >45J -50 o C E 42 4 B 53 H5 / E7028 Basisk 120 % ABS-BV-DB-DNV-GL-LRS-RS-TÜV Basisk högutbyteselektrod med ca.165 % metallutbyte. Avsett för svetsning i horisontalläge i olegerade och mikrolegerade stål, speciellt lämplig för kälfog samt flerlagersvetsning i kälfog. Svetsgodset har en hög metallurgisk renhet, med lågt hydrogeninnehåll H5. Stabil och lugn ljusbåge ger ett mycket bra strängutseende. C: 0,10 Mn: 1,10 Sträckgräns: >420 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >26 % Slagseghet: >80J -40 o C Basisk 165 % Basiska elektroder för höghållfasta stål. TENACITO 38 R E Ni B 42 H5 / E 7018-G-H4 ABS-DB-TUV-DNV-ABS-BV-GL-LRS Basisk elektrod för svetsning av höghållfasta stål. Svetsgodset är mycket segt och fritt från sprickor. Elektroden är dubbelmantlad, (upp till 3,2 mm) och har därför en mycket stabil och koncentrerad ljusbåge, som gör den lämpad för lägessvetsning inkl. rotsträng. Svetsgodset har mycket hög metallurgisk renhet, med mycket lågt hydrogeninnehåll. C: 0,06 Si: 0,30 Mn: 1,20 Ni: 0,95 Sträckgräns: >460 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >25 % Slagseghet: >110J -60 o C Godkänd PWHT 580 o C Basisk 120 % TENACITO 75 E 69 6 Mn2NiCrMo B 42 H5 / E G-H4 DB-DNV-GL-RS-TÜV Basisk elektrod för svetsning av höghållfasta stål. Svetsgodset är mycket segt och fritt från sprickor. Elektroden är dubbelmantlad, (upp till 3,2 mm) och har därför en mycket stabil och koncentrerad ljusbåge, som gör den lämpad för lägessvetsning, inkl. rotsträng. Svetsgodset har mycket hög metallurgisk renhet, med mycket lågt hydrogeninnehåll. Används ofta till svetsning av Weldox 700. C: 0,06 Si: 0,50 Mn: 1,40 Cr: 0,40 Ni: 2,20 Mo: 0,40 Sträckgräns: >720 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >17 % Slagseghet: >60J -60 o C Basisk 120 % 2

5 Elektroder för rostfritt stål SUPRANOX 308 L / CRISTAL E 308L Klassifikation: EN 1600 / AWS A.5.4 E19 9 L R 12 / E308L-17 DB-TÜV Extra lågkolhaltig rostfri elektrod för svetsning av rostfria stål, typ 18/8/Cr Ni -stål. Svetsgodset klarar drifttemperaturer upp till 350 o C, och är skalningsfritt upp till 800 o C. Elektroden har en fin droppövergång. Tänder och återtänder lätt. Slaggen är självlossnande. Svetsning av: 304, 302, 308,1.4541, , , 2330, 2331, 2332, 2333, 2352, C: <0,03 Si:. 0,90 Mn 0,80 Cr: 19,0 Ni: 10,0 Mekaniska egenskaper: Sträckgräns: >350 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >30 % Ferrit:5-10% SUPRANOX 316 L / CRISTAL E 316L : Rutil 100 % Klassifikation: EN 1600 / AWS A.5.4 E L R 12 / E316L-17 DB-GL-TÜV Extra lågkolhaltig rostfri elektrod för svetsning av rostfria syrebeständiga stål, typ 18/8/3/ Cr Ni Mo-stål, eller andra rostfria stål, med extra lågt C innehåll. Beräknat för driftstemperaturer upp till 400 o C. Elektroden har en fin droppövergång. Tänder och återtänder lätt. Slaggen är självlossnande. Svetsning av: 316L, , , , , 2343, 2347, 2353, C: <0,03 Si: 0,90 Mn: 0,80 Cr: 18,5 Ni: 12,0 Mo: 2,70 CRISTAL E 309L Mekaniska egenskaper: Sträckgräns: >400 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >30 % Ferrit:5-10% : Rutil 100 % Klassifikation: EN 1600 / AWS A.5.4 E23 12 L R 12 / E309L-17 DB-GL-TÜV Överlegerad rostfri elektrod för svetsning av rostfria stål mot olegerade stål material, samt påsvetsning av rostfritt buffertskikt på olegerat stål material. Högsta driftstemperatur för dessa sammansvetsningar är 300 o C. Vid högre temperaturer användes Supranel 625. Elektroden har fin droppövergång. Tänder och återtänder lätt. Slaggen är självlossnande. C: <0,03 Si: 0,90 Mn: 0,70 Cr: 24,0 Ni: 13,0 Mekaniska egenskaper: Sträckgräns: >320 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >30 % Ferrit:12-20% SUPRANOX E N : Rutil 100 % Klassifikation: EN 1600 E N L R 12 DNV-LRS Rutil elektrod för svetsning av Duplex stål. Svetsgodset är speciellt resistent mot klor- och svavelsyrebeständiga medier. Elektroden är lämplig till den kemiska industrin och till speciella applikationer i offshore- och marina industrin, med driftstemperaturer upp till 250 o C. Elektroden har fin droppövergång. Tänder och återtänder lätt. Slaggen är självlossnande. Svetsning av t.ex. S31803, S31500, S31200, S32304, , 2377, SAF C: <0,04 Si: 1,00 Mn: 1,60 Cr: 22,5 Ni: 9,0 Mo: 3,0 N: 0,15 SUPRANEL 625 Mekaniska egenskaper: Sträckgräns: >450 N/mm 2 Brottgräns: >550 N/mm 2 Förlängning A5: >20 % Slagseghet: >50J +20 o C Ferrit: 35-45% : Rutil 100 % Klassifikation: EN / AWS A.5.11 E Ni 6625 / E NiCrMo-3 Basisk elektrod för svetsning av Ni-baslegeringar. Svetsning och ytpåläggning av rostfria legeringar, låglegerade och olegerade stål. Crom och molybden stål mot varandra, utan behov av värmebehandling efter svets samt svetsning av olika material mot varandra speciellt om krymphållfastighet efterfrågas vid höga temperaturer. Användes för t.ex. låg temperatur ändamål inom kemisk och petrokemisk industri. Värmebeständig upp till 1200 o C. C: 0,02 Si: 0,40 Mn: 0,60 Cr: 21,0 Ni: Rest Mo: 9,0 Nb: 3,3 Fe: 3,0 Mekaniska egenskaper: Sträckgräns: >420 N/mm 2 Brottgräns: >760 N/mm 2 Förlängning A5: >30 % Slagseghet: >50J -196 o C : Basisk 100 % 3

6 Elektroder för svårtsvetsade stål och hårdpåläggning. CITOCROMAX R Klassifikation: EN 1600 E 18 8 Mn R 12 DB-TÜV Rutil belagd elektrod för sprickkänsliga material, och påläggning på pansarstål, 14 % Mn stål och korrosionsbeständiga stål. Elektroden är också användbar till många austenitiska stål till olegerade stål, samt svårt svetsbara stål som t.ex. stål med hög sträckgräns och stål med högt C innehåll (>0,25), och är värmebeständig upp till +850 o C. Högsta arbetstemperatur för olika stål samlingar, är +300 o C. Svetsgodset härdar vid tryck och slagpåverkan. C: 0,14 Si: 1,20 Mn: 6,00 Cr: 18,0 Ni: 8,00 Sträckgräns: >450 N/mm 2 Brottgräns: 650 N/mm 2 Förlängning A5: >35 % Slagseghet: >60J +20 o C CITORAIL Klassifikation: DIN 8555 E 1-UM-300 Rutil 100 % DB Basisk hårdsvetselektrod elektrod lämplig där en hårdhet av ca: 320 eftersträvas och där krav på rullande nötning finnes, t ex räls, rullar och kugghjul. Svetsgodset kan bearbetas med spånskärande verktyg. Elektroden kan användas på såväl olegerat som legerat grundmaterial. C: 0,10 Si: 1,00 Mn: 0,80 Cr: 3,20 Hårdheter: Användningsområden: Kugghjul Axlar Spindlar Tipvagnshjul Kranhjul Pressverktyg SUPRADUR 600RB Klassifikation: DIN 8555 E 3-UM-60-T Järnvägsräls, rullar Spårskiftare, korsningar Friktionsskador på Räls Blockrullar Etc. DB Rutil hårdsvetselektrod med goda svetsegenskaper. Svetsgodset blir både segt och slitstarkt. Håller hårdhet vid temperaturer upp till C. I fall där det rör sig om sprickkänsliga stål rekommenderas ett segt buffertlager, med t.ex. CitoCromax R. C: 0,50 Si: 0,80 Mn: 0,50 Cr: 7,00 Mo: 0,50 Hårdheter: Användningsområden: Transportrullar Axlar Spindlar Delar till Grävmaskiner Delar i Asfaltsmaskiner Delar i stålskrotkross Kopplingsmuffar Styrskenor på Maskiner Stenkrossverk Etc. SUPRADUR V1000 Klassifikation: DIN 8555 E 10-UM-60 GR Rutil högutbytes hårdsvetselektrod med ett stort innehåll av Cr-karbider. Den kan användas på komponenter som är utsatta för extremt slitage. Vid påläggning på sprickkänsliga stål rekommenderas det att lägga på ett buffertlager med t.ex. CITOCROMAX R. Utbyte ca. 160 %. Elektroden kan användas på såväl olegerat som legerat grundmaterial. C: 4,30 Si: 1,00 Mn: 1,00 Cr: 34,0 Hårdheter: Användningsområden: Plogskär Harvtänder Bulldozer Skövlar Pumpdelar av Mn-Stål Ventilatorvingar Pulveriseringshammare Asfaltsfräsare Etc. CITOMANGAN Klassifikation: DIN 8555 E 7-UM-200 KP Basisk elektrod för svetsning av manganstål och svårsvetsbara stål med hög sträckgräns, stål med hög kolhalt (> 0,25). Rekommenderas för påsvetsning av räls och även lämplig när en förhöjd svetstemperatur inte kan tillämpas. Ger ett mycket spricksäkert svetsgods vars hårdhet ökar genom kallbearbetning. Lämplig som spänningsutjämnande buffertlager mellan sprickkänsliga stål och hårdsvetsgods. Används t.ex. till manganstål (14 %). Hårdheter: Användningsområden: C: 0,60 Mn: 15,0 Cr: 4,50 Ni: 4,80 Svetsgods 8-21 Kallbearb Svetsgods Kallbearb Järnvägsräls av Mn-stål Korsningar & Spårskiftare Löpringar Skrotanläggningar Stenkrossar Grävtänder 4

7 Massiva trådelektroder för svetsning CARBOFIL 1 Klassifikation: EN 440 / AWS G 42 4 M G3 Si 1 / G 42 3C Si1 / ER 70 S-6 TUV-UDT-DB-CO-ABS-BV-DNV-GL-LRS-PRS-DS Förkopprad trådelektrod av typ SG2 för -svetsning av vanliga konstruktionsstål med blandgas (M21) eller CO 2 (C1). Tråden är mycket lämplig till automatisering eller där det svetsas med höga trådhastigheter. Carbofil 1 finns både som normalspolad och skönspolad. C: 0,06-0,14 Si: 0,70-1,00 Mn: 1,30-1,60 Sträckgräns: >420N/mm 2 Brottgräns: N/mm 2 Förlängning A5: > 24% Slagseghet: > 47J -30 o C M21: Blandgas Ar/CO 2 C1: 100 % CO 2 Gasflöde: 8-12l/min. CARBOFIL 1A Klassifikation: EN 440 / AWS G 46 3 M G4 Si1/ ER 70 S-6 TUV-UDT-DB-CO-ABS-BV-DNV-GL-LRS-PRS-DS Förkopprad trådelektrod av typ SG3 för -svetsning av vanliga konstruktionsstål med blandgas (M21) eller CO 2 (C1) Carbofil 1A har i förhållande till Carbofil 1 förhöjt Mn-Si innehåll. Tråden är mycket lämplig till automatisering (robot) eller/och där det svetsas med höga trådhastigheter. C: 0,06-0,14 Si: 0,80-1,20 Mn: 1,60-1,90 Sträckgräns: >460N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >24 % Slagseghet: > 47J -30 o C M21: Blandgas Ar/CO 2 Gasflöde: 8-12l/min. Massiv trådelektrod för svetsning av Cor-Ten stål. CARBOFIL NICU Klassifikation: EN 440 / AWS G 46 2M(C) G0/ ER 80 S-G Förkopprad trådelektrod för -svetsning av korrosionströga stål som t.ex. Cor-Ten. Fina mekaniska värden som gör att tråden även kan användas för höghållfasta ståltyper. C: 0,10 Si: 0,80 Mn:1,40 Ni: 0,60 Cu: 0,4 Sträckgräns: >460N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >24 % Slagseghet: > 60J -20 o C M21: Blandgas Ar/CO 2 Gasflöde: 8-12l/min. Massiv trådelektrod för Tig och Mag svetsning av olegerade stål. CARBOFIL Mo CARBOROD Mo Klassifikation: EN / AWS MIG 12070: G Mo Si/ ER 80 S-G 12070: W MoSi/ER 70S-A1 TUV-UDT-DS Förkopprad låglegerad trådelektrod till varmhållfasta stål med arbetstemperaturer upp till 530 o C. Carborod Mo är den mest använda Tig tråden för svetsning av vanliga olegerade konstruktionsstål. C: 0,08 Mn: 1,00 Mo: 0,50 Mekaniska egenskaper (M21,I1). Sträckgräns: >355 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >22 % Slagseghet: > 47J -20 o C MIG: M21: Blandgas Gasflöde: 8-12 l/min : Argon Gasflöde: 4-10l/min. 5

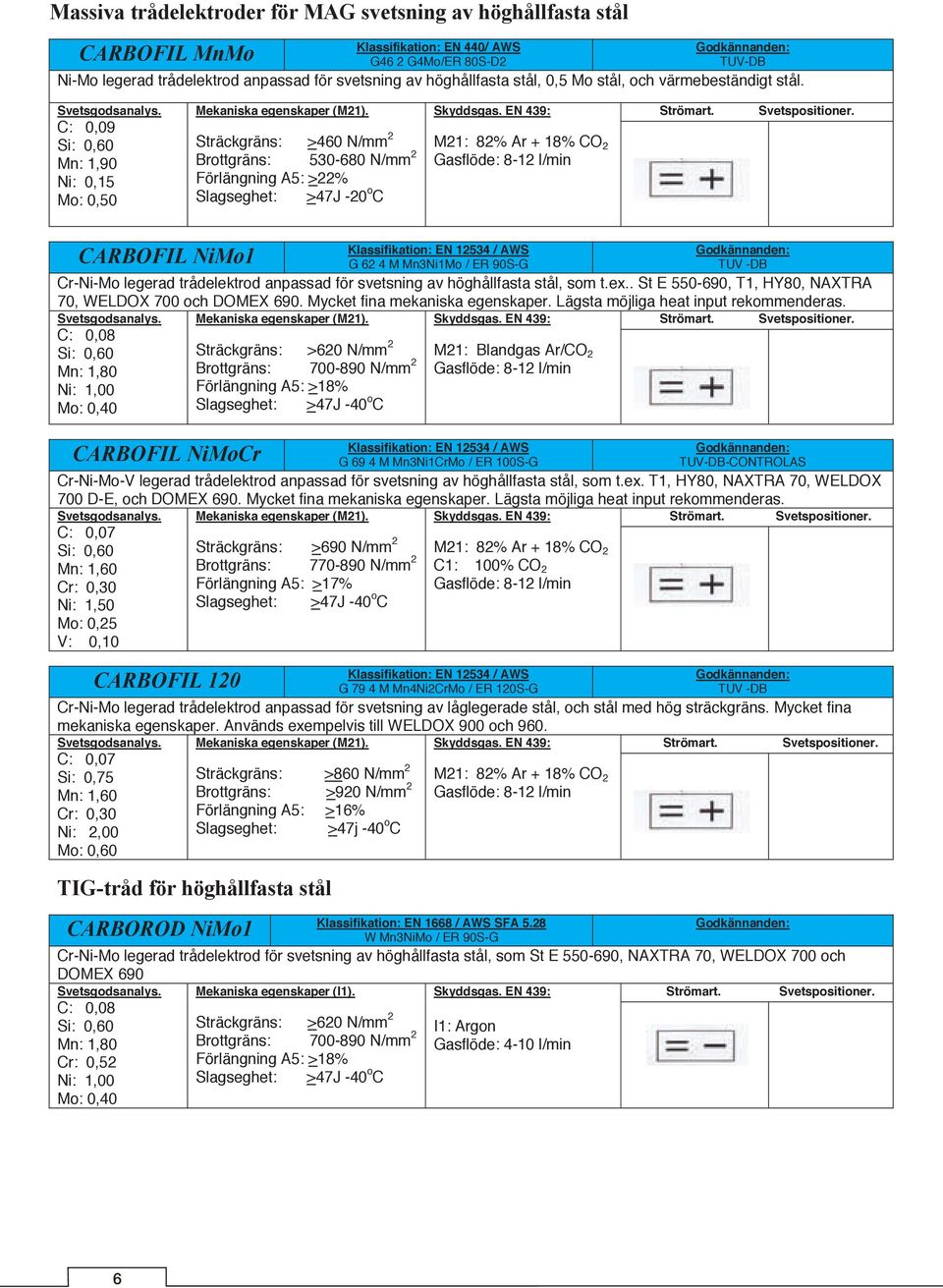

8 Massiva trådelektroder för svetsning av höghållfasta stål CARBOFIL MnMo Klassifikation: EN 440/ AWS G46 2 G4Mo/ER 80S-D2 TUV-DB Ni-Mo legerad trådelektrod anpassad för svetsning av höghållfasta stål, 0,5 Mo stål, och värmebeständigt stål. C: 0,09 Mn: 1,90 Ni: 0,15 Mo: 0,50 Sträckgräns: >460 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >22% Slagseghet: >47J -20 o C M21: 82% Ar + 18% CO 2 Gasflöde: 8-12 l/min CARBOFIL NiMo1 Klassifikation: EN / AWS G 62 4 M Mn3Ni1Mo / ER 90S-G TUV -DB Cr-Ni-Mo legerad trådelektrod anpassad för svetsning av höghållfasta stål, som t.ex.. St E , T1, HY80, NAXTRA 70, WELDOX 700 och DOMEX 690. Mycket fina mekaniska egenskaper. Lägsta möjliga heat input rekommenderas. C: 0,08 Sträckgräns: >620 N/mm 2 M21: Blandgas Ar/CO 2 Mn: 1,80 Brottgräns: N/mm 2 Gasflöde: 8-12 l/min Ni: 1,00 Förlängning A5: >18% Mo: 0,40 Slagseghet: >47J -40 o C CARBOFIL NiMoCr Klassifikation: EN / AWS G 69 4 M Mn3Ni1CrMo / ER 100S-G TUV-DB-CONTROLAS Cr-Ni-Mo-V legerad trådelektrod anpassad för svetsning av höghållfasta stål, som t.ex. T1, HY80, NAXTRA 70, WELDOX 700 D-E, och DOMEX 690. Mycket fina mekaniska egenskaper. Lägsta möjliga heat input rekommenderas. C: 0,07 Sträckgräns: >690 N/mm 2 M21: 82% Ar + 18% CO 2 Mn: 1,60 Brottgräns: N/mm 2 Cr: 0,30 Förlängning A5: >17% Gasflöde: 8-12 l/min Ni: 1,50 Mo: 0,25 Slagseghet: >47J -40 o C V: 0,10 CARBOFIL 120 Klassifikation: EN / AWS G 79 4 M Mn4Ni2CrMo / ER 120S-G TUV -DB Cr-Ni-Mo legerad trådelektrod anpassad för svetsning av låglegerade stål, och stål med hög sträckgräns. Mycket fina mekaniska egenskaper. Används exempelvis till WELDOX 900 och 960. C: 0,07 Si: 0,75 Sträckgräns: >860 N/mm 2 M21: 82% Ar + 18% CO 2 Mn: 1,60 Brottgräns: >920 N/mm 2 Gasflöde: 8-12 l/min Cr: 0,30 Förlängning A5: >16% Ni: 2,00 Mo: 0,60 Slagseghet: >47j -40 o C -tråd för höghållfasta stål CARBOROD NiMo1 Klassifikation: EN 1668 / AWS SFA 5.28 W Mn3NiMo / ER 90S-G Cr-Ni-Mo legerad trådelektrod för svetsning av höghållfasta stål, som St E , NAXTRA 70, WELDOX 700 och DOMEX 690 Mekaniska egenskaper (I1). C: 0,08 Sträckgräns: >620 N/mm 2 I1: Argon Mn: 1,80 Brottgräns: N/mm 2 Gasflöde: 4-10 l/min Cr: 0,52 Förlängning A5: >18% Ni: 1,00 Slagseghet: >47J -40 o C Mo: 0,40 6

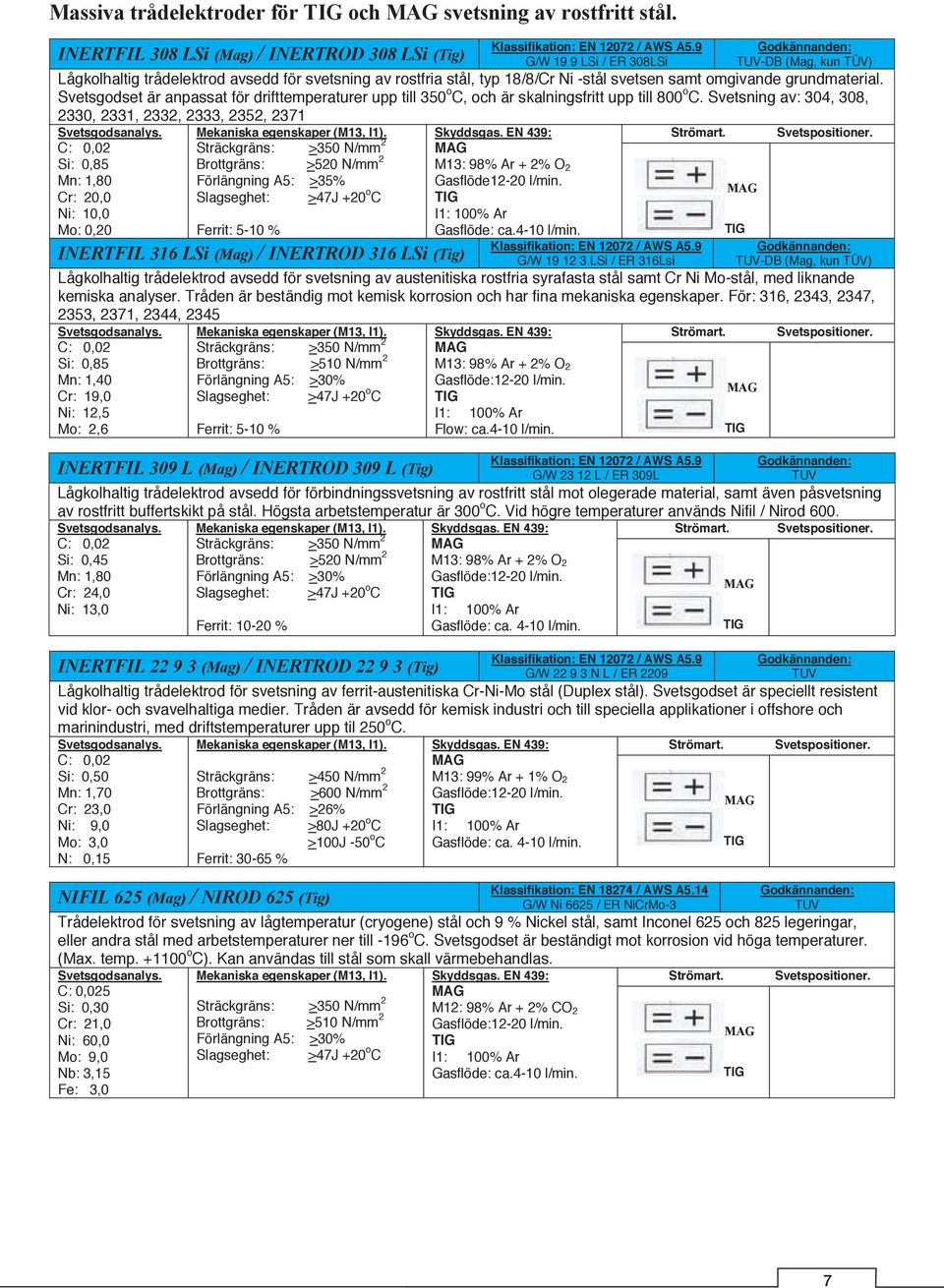

9 Massiva trådelektroder för och svetsning av rostfritt stål. INERTFIL 308 LSi (Mag) / INERTROD 308 LSi (Tig) Klassifikation: EN / AWS A5.9 G/W 19 9 LSi / ER 308LSi TUV-DB (Mag, kun TÜV) Lågkolhaltig trådelektrod avsedd för svetsning av rostfria stål, typ 18/8/Cr Ni -stål svetsen samt omgivande grundmaterial. Svetsgodset är anpassat för drifttemperaturer upp till 350 o C, och är skalningsfritt upp till 800 o C. Svetsning av: 304, 308, 2330, 2331, 2332, 2333, 2352, 2371 C: 0,02 Si: 0,85 Mn: 1,80 Cr: 20,0 Ni: 10,0 Mo: 0,20 Mekaniska egenskaper (M13, I1). Sträckgräns: >350 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >35% Slagseghet: >47J +20 o C Ferrit: 5-10 % INERTFIL 316 LSi (Mag) / INERTROD 316 LSi (Tig) M13: 98% Ar + 2% O 2 Gasflöde12-20 l/min. Gasflöde: ca.4-10 l/min. Klassifikation: EN / AWS A5.9 G/W LSi / ER 316Lsi TUV-DB (Mag, kun TÜV) Lågkolhaltig trådelektrod avsedd för svetsning av austenitiska rostfria syrafasta stål samt Cr Ni Mo-stål, med liknande kemiska analyser. Tråden är beständig mot kemisk korrosion och har fina mekaniska egenskaper. För: 316, 2343, 2347, 2353, 2371, 2344, 2345 C: 0,02 Si: 0,85 Mn: 1,40 Cr: 19,0 Ni: 12,5 Mo: 2,6 Mekaniska egenskaper (M13, I1). Sträckgräns: >350 N/mm 2 Brottgräns: >510 N/mm 2 Förlängning A5: >30% Slagseghet: >47J +20 o C Ferrit: 5-10 % M13: 98% Ar + 2% O 2 Gasflöde:12-20 l/min. Flow: ca.4-10 l/min. Klassifikation: EN / AWS A5.9 G/W L / ER 309L TUV INERTFIL 309 L (Mag) / INERTROD 309 L (Tig) Lågkolhaltig trådelektrod avsedd för förbindningssvetsning av rostfritt stål mot olegerade material, samt även påsvetsning av rostfritt buffertskikt på stål. Högsta arbetstemperatur är 300 o C. Vid högre temperaturer används Nifil / Nirod 600. C: 0,02 Si: 0,45 Mn: 1,80 Cr: 24,0 Ni: 13,0 Mekaniska egenskaper (M13, I1). Sträckgräns: >350 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >30% Slagseghet: >47J +20 o C Ferrit: % INERTFIL (Mag) / INERTROD (Tig) M13: 98% Ar + 2% O 2 Gasflöde:12-20 l/min. Gasflöde: ca l/min. Klassifikation: EN / AWS A5.9 G/W N L / ER 2209 TUV Lågkolhaltig trådelektrod för svetsning av ferrit-austenitiska Cr-Ni-Mo stål (Duplex stål). Svetsgodset är speciellt resistent vid klor- och svavelhaltiga medier. Tråden är avsedd för kemisk industri och till speciella applikationer i offshore och marinindustri, med driftstemperaturer upp til 250 o C. C: 0,02 Si: 0,50 Mn: 1,70 Cr: 23,0 Ni: 9,0 Mo: 3,0 N: 0,15 Mekaniska egenskaper (M13, I1). Sträckgräns: >450 N/mm 2 Brottgräns: >600 N/mm 2 Förlängning A5: >26% Slagseghet: >80J +20 o C >100J -50 o C Ferrit: % NIFIL 625 (Mag) / NIROD 625 (Tig) M13: 99% Ar + 1% O 2 Gasflöde:12-20 l/min. Gasflöde: ca l/min. Klassifikation: EN / AWS A5.14 G/W Ni 6625 / ER NiCrMo-3 TUV Trådelektrod för svetsning av lågtemperatur (cryogene) stål och 9 % Nickel stål, samt Inconel 625 och 825 legeringar, eller andra stål med arbetstemperaturer ner till -196 o C. Svetsgodset är beständigt mot korrosion vid höga temperaturer. (Max. temp o C). Kan användas till stål som skall värmebehandlas. C: 0,025 Si: 0,30 Cr: 21,0 Ni: 60,0 Mo: 9,0 Nb: 3,15 Fe: 3,0 Mekaniska egenskaper (M13, I1). Sträckgräns: >350 N/mm 2 Brottgräns: >510 N/mm 2 Förlängning A5: >30% Slagseghet: >47J +20 o C M12: 98% Ar + 2% CO 2 Gasflöde:12-20 l/min. Gasflöde: ca.4-10 l/min. 7

10 Massiva trådelektroder för och MIG svetsning av aluminium. Klassifikation: EN 18273/ AWS A5.10 S Al 1450 /ER 1100 TUV (bara Mig) ALUFIL Al 99,5 Ti (Mig) / ALUROD Al 99,5 Ti (Tig) MIG/ trådelektrod avsedd för svetsning av aluminium. Titanlegerat för ren aluminium. Legeringen av Titan gör svetsgodset finkornigt och därmed spricksäkrare. Svetsning av: Al 99,0, Al 99,5, Al 99,7, Al 99,8, 4005, 4007, 4010 Mn: 0,05 Si: 0,20 Ti: 0,15 Cu: <0,05 Al: Rest Mekaniska egenskaper (I1). Sträckgräns: >20 N/mm 2 Brottgräns: >65 N/mm 2 Förlängning A5: >35% MIG Gasflöde12-20 l/min. Gasflöde: ca.10 l/min. MIG ALUFIL AlSi 5 (Mig) / ALUROD AlSi 5 Ti (Tig) Klassifikation: EN 18273/ AWS A5.10 S Al 4043 /ER 4043 DB (bara Mig) MIG/ trådelektrod avsedd för svetsning av aluminium. Den är legerad för att passa till aluminium med legering av kisel upp till 2% och gjutaluminium med kisel upp till 7%. Kan användas till Al-Mg-Si legering 6000 och samlingar av 6000/1000 eller 6000/3000. Svetsning av: Al Mg Si (0,5/0,7/1/5), 4104, 4212, 4244, Mn: < 0,05 Si: 5,00 Ti: < 0,20 Mg: < 0,05 Fe: < 0,80 Cu: < 0,30 Al: Rest Mekaniska egenskaper (I1). Sträckgräns: >40 N/mm 2 Brottgräns: >120 N/mm 2 Förlängning A5: >8% MIG Gasflöde12-20 l/min. Gasflöde: ca.10 l/min. MIG ALUFIL AlMg 5 (Mig) / ALUROD AlMg 5 Ti (Tig) Klassifikation: EN 18273/ AWS A5.10 S Al 5356 /ER 5356 DB (bara Mig) MIG/ trådelektrod avsedd för svetsning av aluminium. Den är legerad med Mangan för att passa till AlMg- och AlMgSi- legeringar med upp till 5% Mg. Svetsgodset har en hög hållfasthet, är spricksäkert och så kallat saltvattenbeständigt. Svetsning av: AlMg 1SiCu, AlMgSi 0,7, AlMg3, AlMg5, AlZn4,5Mg1, AlMg3Si, AlMg5Si, SIS Mn: 0,10 Si: 0,20 Cr : 0,10 Ti: 0,10 Mg: 5,00 Fe: 0,30 Cu: 0,10 Al: Rest Mekaniska egenskaper (I1). Sträckgräns: >110 N/mm 2 Brottgräns: >240 N/mm 2 Förlängning A5: >17% MIG I1(100% Ar),I2,I3 (Ar+He) Gasflöde12-20 l/min. Gasflöde: ca.10 l/min. MIG ALUFIL AlMg 4,5Mn (Mig) /ALUROD AlMg 4,5Mn (Tig) Klassifikation: EN 18273/ AWS A5.10 S Al 5183 /ER 5183 DB (bara Mig) MIG/ trådelektrod avsedd för svetsning av aluminium. Den är legerad med Mangan för att passa till AlMg- och AlMgSi- legeringar med upp till 5% Mg. Svetsgodset har en hög hållfasthet, är spricksäkert också kallat saltvattenbeständigt. Svetsning av: AlMg Mn, G-AlMg 10, AlMg3, AlMg5, AlZn4,5Mg1, GAlMg3, G-AlMg3Cu, GAlMg5, G- AlMg3Cu. Mn: 0,80 Si: 0,30 Cr : 0,10 Ti: 0,10 Mg: 4,50 Fe: 0,10 Cu: 0,10 Al: Rest Mekaniska egenskaper (I1). Sträckgräns: >125 N/mm 2 Brottgräns: >275 N/mm 2 Förlängning A5: >17% MIG I1(100% Ar),I2,I3 (Ar+He) Gasflöde12-20 l/min. Gasflöde: ca.10 l/min. MIG 8

11 Massiva trådelektroder för och svetsning till Reparation och Hårdpåläggning INERTFIL 307 (Mag) INERTROD 307 (Tig) Klassifikation: EN / AWS G/W 18 8 Mn / ER 307 TUV-DB Trådelektrod för svetsning av manganstål och svårsvetsbara stål med hög sträckgräns, stål med hög kolhalt (> 0,25). Rekommenderas för påsvetsning av räls och även lämplig när en förhöjd svetstemperatur inte kan tillämpas. Ger ett mycket spricksäkert svetsgods vars hårdhet ökar genom kallbearbetning. Lämplig som spänningsutjämnande buffertlager mellan sprickkänsligt stål och hårdsvetsgods. Används till ex. Mangan- stål (14%). C: 0,10 Si: 0,80 Mn: 7,00 Cr: 19,0 Ni: 9,00 INERTFIL 312 (Mag) INERTROD 312 (Tig) Mekaniska egenskaper (M13, I1). Sträckgräns: >420 N/mm 2 Brottgräns: > 590 N/mm 2 Förlängning A5: >30% Slagseghet: >50j +20 o C M13: 98% Ar + 2% O 2 Gasflöde: l/min. Gasflöde: ca l/min. Klassifikation: EN / AWS G/W 29 9 / ER 312 Trådelektrod lämplig för svetsning av rostfria stål samt ytpåläggning. Svetsmetallen är ferrit-austenitisk Cr-Ni stål. Svetsmaterialet är mycket motståndskraftigt mot sprickbildningar och är därför lämpligt till svårt svetsbara stål och som buffertlager på sprickkänsligt grundmaterial. C: 0,10 Si: 0,40 Mn: 1,80 Cr: 29,0 Ni: 9,00 Mekaniska egenskaper (M13, I1). Sträckgräns: >450 N/mm 2 Brottgräns: >650 N/mm 2 Förlängning A5: >22% Slagseghet: >47j +20 o C Ferrit: CARBOFIL A 250 (Mag) M13: 98% Ar + 2% O 2 Gasflöde: l/min. Gasflöde: ca l/min. Klassifikation: DIN 8555 MSG GZ Trådelektrod lämplig för reparation och påsvetsning på olegerade och låglegerade stål. Svetsmetallen har fin resistens mot komprimering och slag, vilket också gör det till ett bra underlag för mera slittåliga påläggningstyper. Svetsgodset är mycket spricktåligt, speciellt i flerlagersuppbyggningar, och hårdheten ligger innanför det område som kan maskinbearbetas. Hårdheter (M21). Användningsområde: C: 0,30 Mn: 1,00 Cr: 1, Gräv tänder Axlar Spindlar Tippvagnshjul Kranhjul Pressverktyg Järnvägsräls Spårväxlar M21: 82%Ar+18% CO 2 Gasflöde: 8-12 l/min CARBOFIL A 600 (Mag) Klassifikation: DIN 8555 MSG 6-GZ-60-GP Trådelektrod för hårdpåsvetsning. Höglegerad trådelektrod för att tåla mycket hårda påfrestningar, tål även slag och stötar. Tråden är lämplig till påläggning på olegerade och lågt legerade komponenter, som är utsatta för ett nötande slitage och/eller höga temperaturer (upp till 540 O C). Vid svårsvetsade ståltyper kan det vara nödvändigt att förvärma. C: 0,35 Si: 1,10 Mn: 0,40 Cr: 5,20 Mo: 1,40 Hårdheter (M21) Användningsområde: Axlar Spindlar Delar till Grävmaskiner Delar i Asfaltmaskiner Delar i Stålskrotningsanläggningar M21: 82%Ar+18% CO 2 Gasflöde: 8-12 l/min 9

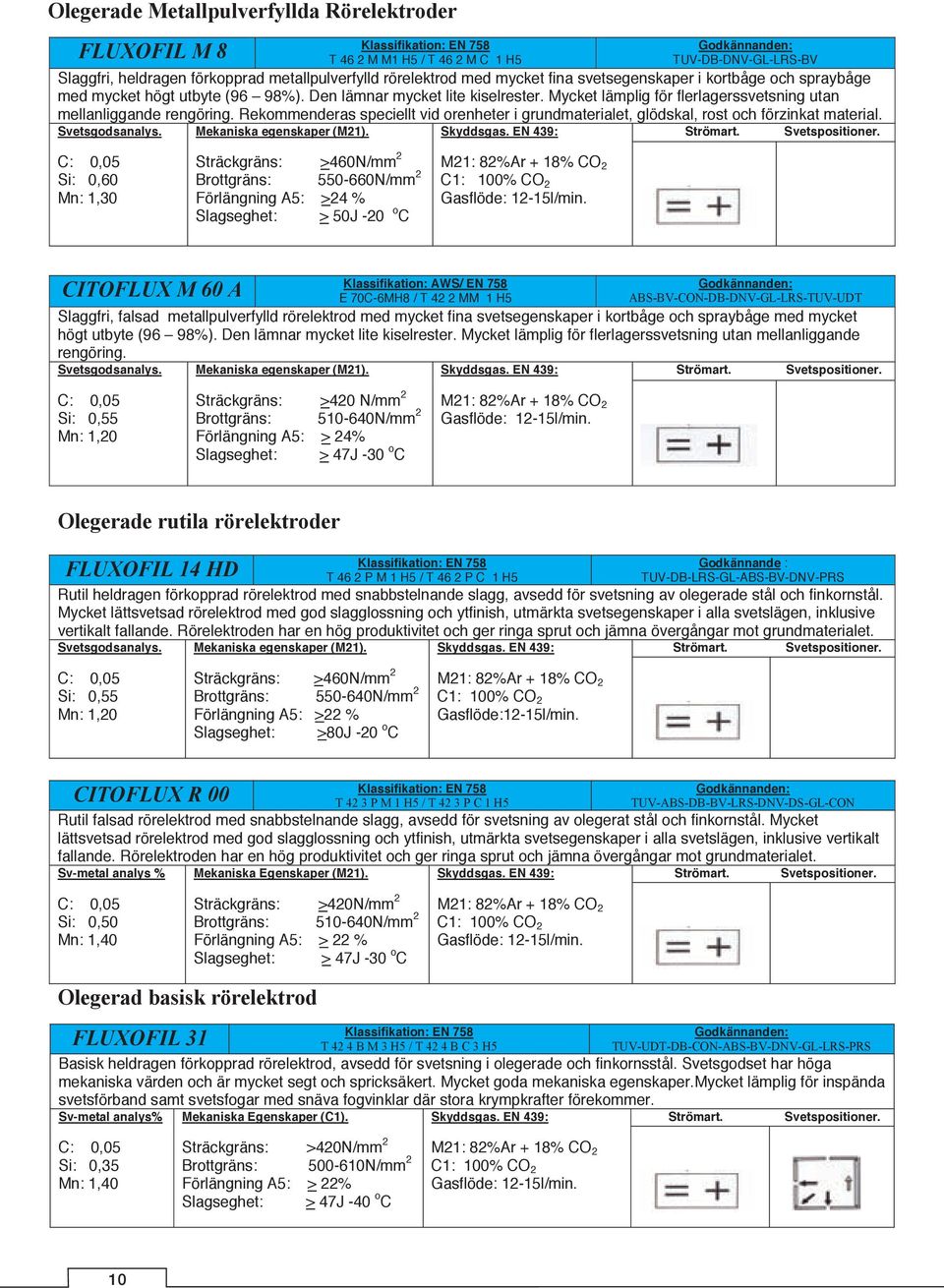

12 Olegerade Metallpulverfyllda Rörelektroder FLUXOFIL M 8 Klassifikation: EN 758 T 46 2 M M1 H5 / T 46 2 M C 1 H5 TUV-DB-DNV-GL-LRS-BV Slaggfri, heldragen förkopprad metallpulverfylld rörelektrod med mycket fina svetsegenskaper i kortbåge och spraybåge med mycket högt utbyte (96 98%). Den lämnar mycket lite kiselrester. Mycket lämplig för flerlagerssvetsning utan mellanliggande rengöring. Rekommenderas speciellt vid orenheter i grundmaterialet, glödskal, rost och förzinkat material. C: 0,05 Mn: 1,30 Sträckgräns: >460N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >24 % Slagseghet: > 50J -20 o C Gasflöde: 12-15l/min. CITOFLUX M 60 A Klassifikation: AWS/ EN 758 E 70C-6MH8 / T 42 2 MM 1 H5 ABS-BV-CON-DB-DNV-GL-LRS-TUV-UDT Slaggfri, falsad metallpulverfylld rörelektrod med mycket fina svetsegenskaper i kortbåge och spraybåge med mycket högt utbyte (96 98%). Den lämnar mycket lite kiselrester. Mycket lämplig för flerlagerssvetsning utan mellanliggande rengöring. C: 0,05 Si: 0,55 Mn: 1,20 Sträckgräns: >420 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: > 24% Slagseghet: > 47J -30 o C Gasflöde: 12-15l/min. Olegerade rutila rörelektroder FLUXOFIL 14 HD Klassifikation: EN 758 T 46 2 P M 1 H5 / T 46 2 P C 1 H5 Godkännande : TUV-DB-LRS-GL-ABS-BV-DNV-PRS Rutil heldragen förkopprad rörelektrod med snabbstelnande slagg, avsedd för svetsning av olegerade stål och finkornstål. Mycket lättsvetsad rörelektrod med god slagglossning och ytfinish, utmärkta svetsegenskaper i alla svetslägen, inklusive vertikalt fallande. Rörelektroden har en hög produktivitet och ger ringa sprut och jämna övergångar mot grundmaterialet. C: 0,05 Si: 0,55 Mn: 1,20 Sträckgräns: >460N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >22 % Slagseghet: >80J -20 o C Gasflöde:12-15l/min. CITOFLUX R 00 Klassifikation: EN 758 T 42 3 P M 1 H5 / T 42 3 P C 1 H5 TUV-ABS-DB-BV-LRS-DNV-DS-GL-CON Rutil falsad rörelektrod med snabbstelnande slagg, avsedd för svetsning av olegerat stål och finkornstål. Mycket lättsvetsad rörelektrod med god slagglossning och ytfinish, utmärkta svetsegenskaper i alla svetslägen, inklusive vertikalt fallande. Rörelektroden har en hög produktivitet och ger ringa sprut och jämna övergångar mot grundmaterialet. Sv-metal analys % Mekaniska Egenskaper (M21). C: 0,05 Si: 0,50 Mn: 1,40 Sträckgräns: >420N/mm 2 Brottgräns: N/mm 2 Förlängning A5: > 22 % Slagseghet: > 47J -30 o C Gasflöde: 12-15l/min. Olegerad basisk rörelektrod FLUXOFIL 31 Klassifikation: EN 758 T 42 4 B M 3 H5 / T 42 4 B C 3 H5 TUV-UDT-DB-CON-ABS-BV-DNV-GL-LRS-PRS Basisk heldragen förkopprad rörelektrod, avsedd för svetsning i olegerade och finkornsstål. Svetsgodset har höga mekaniska värden och är mycket segt och spricksäkert. Mycket goda mekaniska egenskaper.mycket lämplig för inspända svetsförband samt svetsfogar med snäva fogvinklar där stora krympkrafter förekommer. Sv-metal analys% Mekaniska Egenskaper (C1). C: 0,05 Si: 0,35 Mn: 1,40 Sträckgräns: >420N/mm 2 Brottgräns: N/mm 2 Förlängning A5: > 22% Slagseghet: > 47J -40 o C Gasflöde: 12-15l/min. 10

13 Metallpulverfylld rörelektrod för höghållfast stål. FLUXOFIL M 42 Klassifikation: EN 758 T 69 4 Mn2NiCrMo M M 1 H5 TUV-DB-UDT Slaggfri, heldragen förkopprad metallpulverfylld rörelektrod med mycket fina svetsegenskaper i alla svetslägen med mycket högt utbyte (96 98%). För svetsning av seghärdade finkornstål med sträckgräns upp till ca. 700 N/mm 2. Elektroden svetsar utan sprut och ger jämna övergångar mot grundmaterialet. Mycket lämplig vid mekaniserad flerlagersvetsning. För att uppnå bästa möjliga värde på de mekaniska egenskaperna bör man ej överstiga en heat input på 1,5 KJ/mm och ej heller överstiga en arbetstemperatur på C. Används till ex. N-A-XTRA 70, DOMEX 640 XP, DOMEX 690 och WELDOX 700. C: 0,05 Si:.0,50 Mn:1,60 Cr: 0,40 Ni: 1,90 Mo:0,40 Sträckgräns: >690 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >15 % Slagseghet: > 47J -40 o C Rutila rörelektroder för höghållfasta stål FLUXOFIL 20 Klassifikation: EN 758 T Ni P M 1 H5 Gasföde: 12-15l/min. ABS-BV- DB-RS-GL-LRS-TUV Rutil heldragen förkopprad rörelektrod med snabbstelnande slagg, avsedd för svetsning av olegerade stål och finkornstål. Mycket lättsvetsad rörelektrod med god slagglossning och ytfinish, utmärkta svetsegenskaper i alla svetslägen inklusive vertikalt fallande. Rörelektroden har en hög produktivitet och ger ringa sprut och jämna övergångar mot grundmaterialet. Rekommenderas specielt vid orenheter i grundmaterialet, glödskal, rost och primat material. Används till ex. HARDOX och WELDOX D och E. Mekaniska egenskaper ( M21). C: 0,05 Si: 0,50 Mn:1,20 Ni: 0,90 Sträckgräns: >490 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >22 % Slagseghet: >60J -40 o C Gasflöde:12-15l/min. CITOFLUX R00 Ni Klassifikation: EN 758 T Ni P M 1 H5 / T Ni P C 1 H5 TUV-DB-LRS-GL-ABS-BV-DNV Rutil falsad rörelektrod med snabbstelnande slagg, avsedd för svetsning av olegerat stål och finkornstål. Mycket lättsvetsad rörelektrod med god slagglossning och ytfinish, utmärkta svetsegenskaper i alla svetslägen. Rörelektroden har en hög produktivitet och ger ringa sprut och jämna övergångar mot grundmaterialet. Används till ex. HARDOX och WELDOX D och E. Mekaniska egenskaper (C1). C: 0,06 Si: 0,40 Mn:1,20 Ni: 0,70 Sträckgräns: >460 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >20 % Slagseghet: >80J -40 o C Gasflöde:12-15l/min. Basisk rörelektrod för höghållfasta stål. FLUXOFIL 42 Klassifikation: EN 758 T 69 6Mn2NiCrMo B M 3 H5 / T 69 6 Mn2NiCrMo B C 3 H5 TUV-TÜV Østrig-UDT-ABS-DB-BV-DNV Högbasisk heldragen förkopprad rörelektråd avsedd för höghållfasta seghärdningsstål med sträckgränser upp till ca:690n/mm 2.Rörelektroden ger jämna övergångar mot grundmaterialet och har en god slagglossning. För att uppnå bästa möjliga värde på de mekaniska egenskaperna bör man ej överstiga en heat input på 1,5 KJ/mm och ej heller överstiga en arbetstemperatur på C. Används t.ex. N-A-XTRA 70, DOMEX 640 XP, DOMEX 690, WELDOX 700. C: 0,05 Si: 0,40 Mn:1,30 Cr: 0,40 Ni: 2,40 Mo:0,40 Sträckgräns: >690 N/mm 2 Brottgräns: N/mm 2 Förlängning A5: >17 % Slagseghet: >55J -40 o C Gasflöde: 12-15l/min. 11

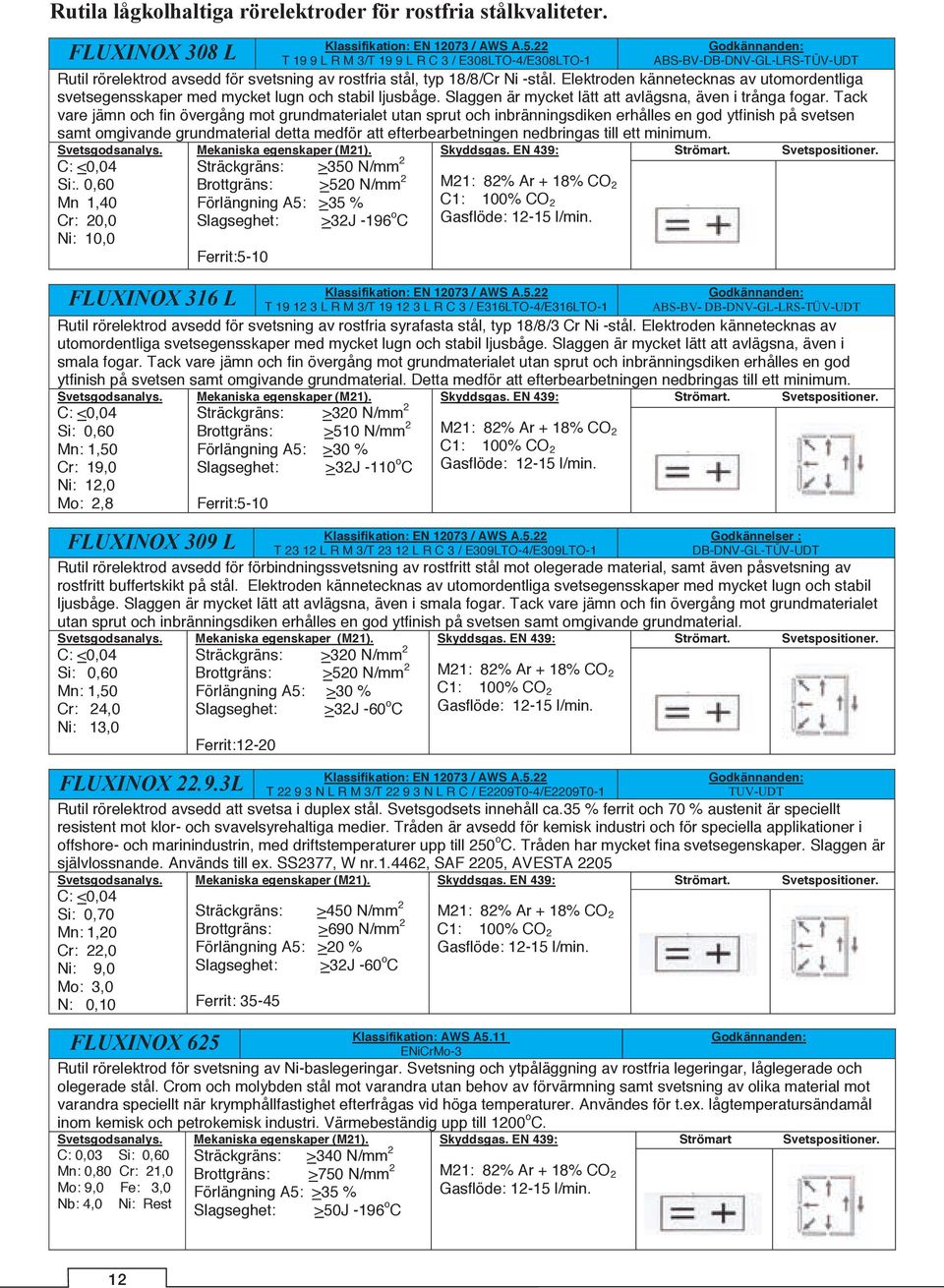

14 Rutila lågkolhaltiga rörelektroder för rostfria stålkvaliteter. FLUXINOX 308 L Klassifikation: EN / AWS A.5.22 T 19 9 L R M 3/T 19 9 L R C 3 / E308LTO-4/E308LTO-1 ABS-BV-DB-DNV-GL-LRS-TÜV-UDT Rutil rörelektrod avsedd för svetsning av rostfria stål, typ 18/8/Cr Ni -stål. Elektroden kännetecknas av utomordentliga svetsegensskaper med mycket lugn och stabil ljusbåge. Slaggen är mycket lätt att avlägsna, även i trånga fogar. Tack vare jämn och fin övergång mot grundmaterialet utan sprut och inbränningsdiken erhålles en god ytfinish på svetsen samt omgivande grundmaterial detta medför att efterbearbetningen nedbringas till ett minimum. C: <0,04 Si:. 0,60 Mn 1,40 Cr: 20,0 Ni: 10,0 Sträckgräns: >350 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >35 % Slagseghet: >32J -196 o C Ferrit:5-10 FLUXINOX 316 L M21: 82% Ar + 18% CO 2 Gasflöde: l/min. Klassifikation: EN / AWS A.5.22 T L R M 3/T L R C 3 / E316LTO-4/E316LTO-1 ABS-BV- DB-DNV-GL-LRS-TÜV-UDT Rutil rörelektrod avsedd för svetsning av rostfria syrafasta stål, typ 18/8/3 Cr Ni -stål. Elektroden kännetecknas av utomordentliga svetsegensskaper med mycket lugn och stabil ljusbåge. Slaggen är mycket lätt att avlägsna, även i smala fogar. Tack vare jämn och fin övergång mot grundmaterialet utan sprut och inbränningsdiken erhålles en god ytfinish på svetsen samt omgivande grundmaterial. Detta medför att efterbearbetningen nedbringas till ett minimum. C: <0,04 Mn: 1,50 Cr: 19,0 Ni: 12,0 Mo: 2,8 Sträckgräns: >320 N/mm 2 Brottgräns: >510 N/mm 2 Förlängning A5: >30 % Slagseghet: >32J -110 o C Ferrit:5-10 FLUXINOX 309 L M21: 82% Ar + 18% CO 2 Gasflöde: l/min. Klassifikation: EN / AWS A.5.22 T L R M 3/T L R C 3 / E309LTO-4/E309LTO-1 Godkännelser : DB-DNV-GL-TÜV-UDT Rutil rörelektrod avsedd för förbindningssvetsning av rostfritt stål mot olegerade material, samt även påsvetsning av rostfritt buffertskikt på stål. Elektroden kännetecknas av utomordentliga svetsegensskaper med mycket lugn och stabil ljusbåge. Slaggen är mycket lätt att avlägsna, även i smala fogar. Tack vare jämn och fin övergång mot grundmaterialet utan sprut och inbränningsdiken erhålles en god ytfinish på svetsen samt omgivande grundmaterial. C: <0,04 Mn: 1,50 Cr: 24,0 Ni: 13,0 Sträckgräns: >320 N/mm 2 Brottgräns: >520 N/mm 2 Förlängning A5: >30 % Slagseghet: >32J -60 o C Ferrit:12-20 FLUXINOX L M21: 82% Ar + 18% CO 2 Gasflöde: l/min. Klassifikation: EN / AWS A.5.22 T N L R M 3/T N L R C / E2209T0-4/E2209T0-1 TUV-UDT Rutil rörelektrod avsedd att svetsa i duplex stål. Svetsgodsets innehåll ca.35 % ferrit och 70 % austenit är speciellt resistent mot klor- och svavelsyrehaltiga medier. Tråden är avsedd för kemisk industri och för speciella applikationer i offshore- och marinindustrin, med driftstemperaturer upp till 250 o C. Tråden har mycket fina svetsegenskaper. Slaggen är självlossnande. Används till ex. SS2377, W nr , SAF 2205, AVESTA 2205 C: <0,04 Si: 0,70 Mn: 1,20 Cr: 22,0 Ni: 9,0 Mo: 3,0 N: 0,10 FLUXINOX 625 Sträckgräns: >450 N/mm 2 Brottgräns: >690 N/mm 2 Förlängning A5: >20 % Slagseghet: >32J -60 o C Ferrit: Klassifikation: AWS A5.11 ENiCrMo-3 M21: 82% Ar + 18% CO 2 Gasflöde: l/min. Rutil rörelektrod för svetsning av Ni-baslegeringar. Svetsning och ytpåläggning av rostfria legeringar, låglegerade och olegerade stål. Crom och molybden stål mot varandra utan behov av förvärmning samt svetsning av olika material mot varandra speciellt när krymphållfastighet efterfrågas vid höga temperaturer. Användes för t.ex. lågtemperatursändamål inom kemisk och petrokemisk industri. Värmebeständig upp till 1200 o C. C: 0,03 Mn: 0,80 Cr: 21,0 Mo: 9,0 Fe: 3,0 Nb: 4,0 Ni: Rest Sträckgräns: >340 N/mm 2 Brottgräns: >750 N/mm 2 Förlängning A5: >35 % Slagseghet: >50J -196 o C M21: 82% Ar + 18% CO 2 Gasflöde: l/min. Strömart 12

15 Rörelektroder för svårsvetsade stål och hårdpåläggning FLUXINOX 307 Klassifikation: EN / AWS T 18 8 Mn R M 3 / T 18 8 Mn R C 3 / E 307TO-G Rutil rörelektrod för svetsning av manganstål och svårsvetsbara stål och stål med hög sträckgräns samt stål med hög kolhalt (> 0,25). Rekommenderas för påsvetsning av räls och även lämplig när en förhöjd svetstemperatur inte kan tillämpas. Ger ett mycket spricksäkert svetsgods vars hårdhet ökar genom kallbearbetning. Lämplig som spänningsutjämnande buffertlager mellan sprickkänsligt stål och hårdsvetsgods. Används t.ex. till manganstål (14%). C: >0,13 Si:. 0,70 Mn: 6,50 Cr: 19,0 Ni: 8,50 McKAY Build Up-O Sträckgräns: >350 N/mm 2 Brottgräns: >590 N/mm 2 Förlängning A5: >30 % Slagseghet: > 40J +20 o C Klassifikation: Skyddsgas. EN 439 (M21). Gasflöde: 12-15l/min. Gaslös rörelektrod lämplig till reparation och uppbyggnad på olegerade och låglegerade ståltyper. Svetsgodset har fin resistens mot hög tryckbelastning och slag, vilket också gör det till ett bra underlag för mera slittåliga påläggningstyper. Svetsmetallen är mycket spricktålig, speciellt vid flerlagersuppbyggningar, och hårdheten ligger innanför det område som kan maskinbearbetas. C: 0,12 Si: 0,80 Mn:2,80 Cr: 1,20 McKAY 258-O Hårdheter: Användningsområde: Grävtänder Axlar Spindlar Tippvagnshjul Kranhjul Pressverktyg Järnvägsräls Klassifikation: Gaslös rörelektrod med martensitisk svetsmetall. Det är en hård och seg sammansättning, som påminner om verktygsstål. Tråden är lämplig till påläggning på olegerade och lågt legerade stålkomponenter, som är utsatt för nötande slitage och/eller höga temperaturer (upp till 540 O C). Det kan vara nödvändigt att förvärma för att uppnå sprickfria svetsningar/påläggningar. C: 0,45 Si: 0,80 Mn: 1,40 Cr: 6,00 Mo:1,50 W: 1,50 McKAY 255-O Hårdheter: Användningsområde: Transportrullar Axlar Spindlar Delar till Grävmaskiner Delar till Asfaltsmaskiner Delar till Stålskrotanläggn. Etc. Klassifikation: Gaslös rörelektrod med ett mycket stort innehåll av Cr-karbider i svetsmetallen. Den kan användas på komponenter som är utsatt för extremt kraftig nötning, och moderat slagpåverkan. Det kan också användas på delar som under användning utsätts för höga temperaturer (upp till ca.680 O C / 1250 O F). Tvärsprickor i svetsgodset förekommer. Hårdheter: Användningsområde: C: 4,50 Si: 0,50 Mn: 0,90 Cr: 26, Plogblad Harvtänder Bulldozer Skovlar & Skär Sandpumphus Skovellhjul Pumpdelar av Mn Stål Fläktvingar Asfaltsfräsare Etc. McKAY AP-O Klassifikation: Gaslös rörelektrod för hårdpåsvetsning med hög spricksäkerhet och seghet och därför speciellt lämplig där slag och stötar förekommer. Den kan användas till uppbyggnad samt påläggning på austenitiska mangan stål och olegerade stål samt lågt legerade ståltyper. Svetsmetallen har högre seghet än traditionella mangan stål. C: 0,42 Si: 0,30 Mn: 16,5 Cr: 13,0 Hårdheter: Som svetsat Arbetshärdat Som svetsat Arbetshärdat Användningsområde: Järrnvägsräls av Mn stål Korsningar & Spårväxlar. Sandpumphus. Etc. 13

16 CARBOFIL GOLD : Den nya höjdpunkten för -svetstrådar Oerlikon CARBOFIL GOLD är den nya tråden för svetsning av konstruktions stål producerad med den nya innovativa Metal Hybrid Beläggningsprocess (M) teknik för ökad produktivitet. CARBOFIL GOLD svetstråd, med M teknologi förbättrar svetsprocessen: Ljusbågen är ovanligt stabil under både CO 2 och mix-gas, vilket ger mindre sprut och mindre tid krävs för rengörning och städning, dessutom har Carbofil GOLD en precis och effektiv start och stopp egenskap. Den nya M beläggningen minskar glidmotståndet genom trådledaren, förbättrar matnings egenskaperna och minskar betydligt avskalning av tråden och igensatta trådledare. Slitage av kontaktrören är också mindre, vilket innebär mindre ställtid. Skillnaden kan ses direkt på tråden som har ett gyllene utseende jämnfört med existerande trådar. CARBOFIL GOLD gör det möjligt att leverera en optimal prestanda från alla svetsplatser, med en tydlig fokusering på kostnadseffektivitet, produktivitet och kvalitet av -svetsning, särskilt med hänsyn till automatiska och robotmässiga svets applikationer. CARBOFIL GOLD är tillgänglig i två olika kemiska analyser: ISO A AWSA 5.18 CARBOFIL1 GOLD G 42 4 M G3Si1 G 42 3 C G3Si1 CARBOFIL1A GOLD G 46 4 M G4Si1 ER70S-6 G 46 3 C G4Si1 CARBOFIL GOLD levereras på B300 spolar (16 Kg) och tunnor (300 Kg) för automatiska eller robotmässiga applikationer. Den nya Easy Opening lösningen ger en snabbare och säkrare öppning av kartongerna vilket ger mindre hanteringstid. Minska kontakten. Öka produktiviteten. Förpackning: 16 kg spole eller 300 kg tunna OERLIKON Scandinavien AB Krossverksgatan 7F Limhamn Tel: Fax:
