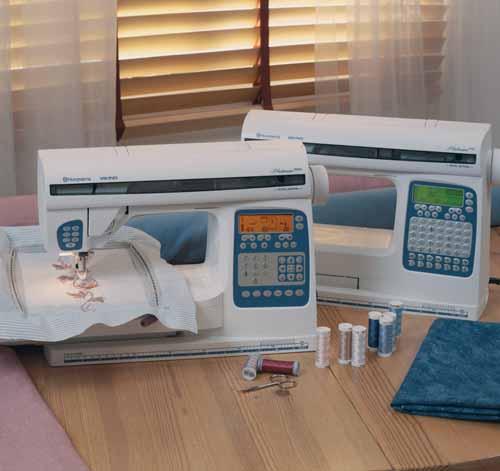

1 Instruktionsbok KEEPING THE WORLD SEWING

2 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Låt aldrig någon använda symaskinen som leksak. Var extra uppmärksam när maskinen används av eller i närheten av barn. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt). Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksaamheter var vänlig kontakta din återförsäljare för rådgivning.

3 Innehållsförteckning Lär dig din Platinum 2 Översikt 2-3 Tillbehörsask 3 Tillbehör 3 Packa upp din symaskin 4 Ansluta till nätuttaget 4 Packa ihop efter sömnad 5 Tillbehörsask 5 Trådrullehållare 6 Trädning av övertråden 7 Nålträdare 8 Trädning av tvillingnål 9 Spola på undertråd 10 Isättning av spolen i maskinen 10 Spola från nålen 11 Nålar 12 Byte av nål 12 Pressarfötter 13 Byte av pressarfot 14 Pressarfotstryck (a) 14 Pressarfotsspak (b) 14 Trådspänning 15 Sänka ner mataren 16 Funktioner och infodisplay på din Platinum 775 Funktionsknappar 18 Funktionspanelen 19 Val av söm 21 Sömnadsguiden 24 Val av tyg - vävt eller trikå 24 Tekniker 25 Hur du använder sömnadsguiden 26 Ikoner på displayen 27 Programmering Ikoner på infodisplayen 39 Allmänna ikoner 39 Programmeringsikoner 40 Knapphålsikoner 40 Programmering 41 Programmering av sömmar och bokstäver 42 Sy ditt program 43 Översikt över broderenheten 44 Broderitillbehör 44 Montering av broderfot U 45 Ansluta broderenheten 46 Borttagning av broderenheten 46 Spänna upp tyget 47 Brodermall 47 Skjuta på broderramen 48 Komma igång 48 Ikoner på infodisplayen under broderarbetet 49 Broderfunktioner 50 Underhåll av din Platinum 55 Byta glödlampa 56 Rengöring 57 Felsökning 58 Index 60 Funktioner och infodisplay på din Platinum 955E 33 Funktionsknappar 34 Funktionspanelen 35 Val av söm 37

4 Lär dig din Platinum Lär dig din Platinum Översikt - Framsida 1. Lucka 2. Ratt för inställning av pressarfotstrycket 3. Trådtilldragare 4. Trådspänningsvisare 5. Förspänningsskivor 6. Tangent nålstopp upp/ner 7. Tangent STOP 8. Tangent FIX 9. Knapp för syhastighet - snabbare 10. Knapp för syhastighet - långsammare 11. Tangent start/stopp 12. Tangent backmatning 13. Uttag för knapphålsmätare 14. Belysning 15. Nålträdare 16. Nålhållare 17. Pressarfot 18. Friarm 19. Spolkorgslock Bottenplatta 21. Ratt för lyftning/sänkning av mataren 22. Pressarfotsstolpe och pressarfotsfäste 23. Nålhållarskruv 24. Trådspänningsskiva för spolning 25. Den vanliga trådrullehållaren 26. Trådrullebrickor 27. Spolningstrådledare 28. Extra trådrullehållare 29. Spolaxel 30. Spolstopp 31. Trådkniv för spolning 32. Handhjul 33. Kontrollpanel med infodisplay 34. (Bara på Platinum 955E) Plats för broderkort 35. Strömbrytare, anslutningar för nätkabel och pedal 36. Linjal (tum och centimeter) 2

5 Lär dig din Platinum Översikt - Baksida 37. Handtag 38. Trådkniv 39. Pressarfotslyftare 40. Nålträdare 41. (Bara på Platinum 955E) Uttag för broderenhet Tillbehörsask 42. Fack för tillbehör 43. Fack för pressarfötter 44. Plats för spolar Pressarfötter för 775 Pressarfötter A, B, C, D, E, H, J och knapphålsmätare (en översikt över pressarfötterna hittar du på sid ) Pressarfötter för 955E Pressarfötter A, B, C, D, E, J och knapphålsmätare (en översikt över pressarfötterna hittar du på sid ) Pictogrampenna (markeringspenna) en specialpenna som du kan rita direkt på tyget med. Färgen försvinner efter ett par timmar. Du kan också använda vatten för att ta bort märkena helt före strykning Tillbehör Nålar Trådrullar 45. Borste 46. Stygnplåtsöppnare (monteras på borsten) 47. Skruvmejsel 48. Sprättkniv 49. Lyftbricka 50. Spolar 51. Filtbricka 52. Glödlampsurdragare 53. Trådnät 54. Trådrullebrickor

6 Lär dig din Platinum Packa upp din symaskin 1. Ställ maskinen på ett bord, ta bort förpackningen och lyft av skyddskåpan. 2. Ta bort emballagets sidostycken, pedalen och skyddshuven. 3. Maskinen levereras med en tillbehörspåse och en nätkabel. 4. Torka av maskinen, framför allt området kring nålen och stygnplåten, för att ta bort ev. smuts innan du börjar sy. Ansluta pedalkabeln Bland tillbehören hittar du nätkabeln och kabeln till pedalen. Du behöver bara ansluta pedalkabeln till pedalen första gången du ska använda maskinen. 1. Ta fram kabeln till pedalen. Vänd pedalen. Anslut pedalkabeln till uttaget inne i utrymmet under pedalen. 2. Tryck in kontakten hårt så att den blir ordentligt ansluten. 3. Led kabeln genom spåret på pedalens högra sida. Ansluta till nätuttaget På maskinens undersida nns märkspänning (V) och frekvens (Hz) angivna. Innan du ansluter pedalen, kontrollera att den är av typen FR4 (se undersidan på pedalen). 1. Anslut pedalkabeln till det främre uttaget på maskinens högra sida. 2. Anslut nätkabeln till det bakre uttaget på maskinens högra sida. 3. När du ställer strömbrytaren i läget ON kopplas både maskinen och belysningen på

7 Lär dig din Platinum Packa ihop efter sömnad 1. Tryck på strömbrytaren för att stänga av maskinen. 2. Dra först ur stickpropen ur vägguttaget och koppla sedan loss kabeln från maskinen. 3. Linda nätkabeln runt handen och lägg den i ckan på maskinens skyddskåpa. Här kan du också stoppa in bruksanvisningen. 4. Koppla loss pedalens kabel från maskinen. Linda pedalens kabel runt handen och lägg den i facket i pedalen. 5. Kontrollera att du har lagt alla tillbehör i tillbehörsasken. Skjut på asken runt friarmen på maskinen. 6. Placera pedalen med undersidan mot dig så att den passar i fördjupningen i tillbehörsasken på maskinens baksida. Tillbehörsask I tillbehörsasken nns det speciella utrymmen för pressarfötter och spolar samt plats för nålar och andra tillbehör. Förvara tillbehören i tillbehörsasken så har du dem lätt tillgängliga. Ta av tillbehörsasken Om du vill använda friarmen, ta loss tillbehörsasken. När asken är monterad på maskinen hålls den på plats av en plastspärr. På tillbehörsaskens undersida, till vänster, sitter en knapp (1) som du trycker på för att ta loss den. Tryck knappen uppåt, skjut tillbehörsasken åt vänster och ta loss den. 1. 5

8 Lär dig din Platinum Trådrullehållare Din Platinum 995E har två trådrullehållare, den vanliga och en extra. Trådrullehållarna passar alla typer av tråd. Fäll ut trådrullehållaren åt höger. Placera trådrullen på trådrullehållaren så att tråden löper medurs. Skjut på en trådrullebricka (se nedan) och fäll in hållaren till horisontellt läge igen. Extra trådrullehållare a b Den vanliga trådrullehållaren Den vanliga trådrullehållaren Den vanliga trådrullehållaren är fällbar och kan användas horisontellt (tråden lindas av från den stillastående rullen) eller vertikalt (trådrullen roterar). Det sitter två trådrullebrickor på hållaren, en stor (a) och en liten (b). Trådrullebrickorna används på olika sätt beroende på trådrullens storlek och på vilken trådrulleposition du använder. Horisontellt läge används för normal sytråd och vertikalt för stora trådrullar och vissa trådar med speciella egenskaper. Horisontell trådrullehållare Vid horisontell trådrullehållare och smal trådrulle ska du placera den stora trådrullebrickan (a) innanför trådrullen. Den lilla brickan (b) monterar du utanför trådrullen. Om du använder en stor trådrulle sätter du den lilla brickan (b) innanför trådrullen och den stora brickan (a) utanför. Placera brickan så att den platta sidan pressas mot trådrullen. Det skall inte nns något utrymme mellan bricka och trådrulle. Vertikal trådrullehållare För att använda trådrullehållaren i vertikalt läge, fäll ut hållaren åt höger. Placera den stora trådrullebrickan samt ltbrickan under trådrullen. Den är till för att trådrullen inte ska rotera för snabbt. Smal trådrulle Stor trådrulle 6

9 Lär dig din Platinum Extra trådrullehållare Den extra trådrullehållaren använder du om du vill spola undertråd från en annan trådrulle eller för en extra trådrulle när du syr med tvillingnål. När du använder den extra trådrullehållaren monterar du den stora trådrullebrickan med en ltbricka under trådrullen. a b Trädning av övertråden Se till att pressarfoten är upplyft och nålen i det övre läget när du trär övertråden. Stäng av strömbrytaren. 1. Fäll ut trådrullehållaren. Montera trådrullen på hållaren med trådrullebricka (följ instruktionerna på förra sidan). Tråden ska lindas av medurs. För tillbaka trådrullehållaren. Fatta tråden nära trådrullen med höger hand. Använd vänster hand och för tråden i den riktning som pilarna på maskinen visar. 2. Trä tråden genom trådledaren (a) före trådspänningsmekanismen. För tråden nedåt och upp mellan trådspänningsbrickorna (b). 3. Fortsätt trädningen i pilarnas riktning. För in tråden från höger i skåran på trådtilldragaren. 4. För tråden genom den sista styrningen, strax ovanför nålen. 5. Nålen träs framifrån och bakåt (se nålträdare för mer information). 6. Lägg tråden under pressarfoten och in i trådkniven på maskinens vänstra sida. Dra nedåt för att skära av den. 7

10 Lär dig din Platinum Nålträdare Nålen måste vara i det övre läget för att du ska kunna använda nålträdaren. Vi rekommenderar också att du sänker ner pressarfoten. 1. a 2. Stäng av strömbrytaren. 1. Dra ned nålträdaren till bottenläget så att tråden hamnar under styrningen (a) 2. Mata fram den så att metallblecken hamnar på var sin sida av nålen. En liten krok skjuts då in genom nålsögat. 3. Dra tråden runt styrningen (a) och under metallblecken, framför nålen, så att tråden hamnar i den lilla kroken. 4. För nålträdaren försiktigt bakåt. Kroken drar tråden genom nålsögat och bildar en ögla bakom nålen. Dra ut trådöglan bakom nålen. 5. Dra tråden under pressarfoten och skär av den med trådkniven a OBS! Nålträdaren är konstruerad för nålar i storlekarna Du kan inte använda nålträdaren för nålar av storlek 60 eller mindre och inte heller för vingnålen, tvillingnålen eller trippelnålen eller när knapphålsmätaren är monterad. Det nns också några extratillbehör som kräver manuell trädning av nålen (se nedan). Om du trär nålen för hand, se till att tråden går framifrån och bakåt. Det vita pressarfotsfästet gör det enkelt att se nålsögat. Du kan använda spolkorgslocket som förstoringsglas. 5. 8

11 Lär dig din Platinum Trädning av tvillingnål Stäng av strömbrytaren. 1. Sätt i en tvillingnål. Se sidan 12 Byte av nål. 2. Använd en extra trådrulle eller spola en undertrådsspole med den tråd du ska använda som andra övertråd. 3. VÄNSTER NÅL (RÖD): Trä maskinen enligt beskrivningen på sidan 7 och se till att tråden ligger mellan de inre trådspänningsbrickorna och innanför den sista trådledaren. Trä den vänstra nålen. 4. HÖGER NÅL (LJUSRÖD): Lyft upp den extra trådrullehållaren. Placera den stora trådrullebrickan och en ltbricka på hållaren. 5. Placera trådrullen eller spolen med den andra tråden på trådrullehållaren. 6. Trä maskinen som tidigare men den här tråden ska ligga mellan de yttre trådspänningsbrickorna och utanför sista trådledaren. Trä den högra nålen. 9

12 Lär dig din Platinum c d a b Spola på undertråd 1. Placera en tom undertrådsspole på spolaxeln på maskinens framsida (märket uppåt). Tryck ned spolaxeln. 2. Skjut på den stora trådrullebrickan och en ltbricka på den extra trådrullehållaren. 3. För tråden in i trådspänningsledaren (a), under trådledaren (b) och över trådledaren (c) enligt guren. OBS! Beroende på trådkvaliteten ska du linda tråden ett eller två varv runt trådspänningsledaren (a). 4. Linda tråden ett par varv medurs runt spolen och in i trådkniven (d). 5. Tryck på pedalen. Spolningen avslutas automatiskt när spolen är full. Ta loss spolen och skär av tråden. Lyft upp spolaxeln. Isättning av spolen i maskinen Stäng av strömbrytaren. 1. Ta loss locket genom att dra det mot dig. 2. Placera spolen i spolkorgen med märket uppåt och tråden på vänster sida av spolen. Spolen kommer då att rotera moturs när du drar i tråden. 3. Sätt ngret på spolen så att den inte kan rotera. Dra samtidigt hårt i tråden åt höger och sedan åt vänster in i trådspänningsfjädern (a) så att den hamnar på plats med ett klick. 4. Fortsätt att trä tråden runt (b) och sedan till höger om och åt vänster in i trådkniven (c). Sätt tillbaka locket (1). Dra tråden åt vänster, så att den skärs av (2). b a 2 b c 1 10

13 Lär dig din Platinum c Spola från nålen Kontrollera att pressarfoten och nålen är i sina övre lägen. Använd bara de gröna originalspolarna från HUSQVARNA VIKING. Pressarfoten måste vara av metall om du ska spola undertråd från nålen. För att spola, följ instruktionerna under Spola på tråd. Skillnaden är att tråden matas fram från nålen, under pressarfoten och åt höger via trådledaren (c). OBS! Vi rekommenderar inte att du spolar specialtråd, t.ex. osynlig tråd eller andra elastiska trådar, via nålen. Följ istället instruktionerna under Spola på undertråd. 11

14 Lär dig din Platinum Nålar Symaskinsnålen har stor betydelse för sömnadsresultatet. För att vara säker på att du får kvalitetsnålar rekommenderar vi nålar ur systemet 130/705H Den nålförpackning som medföljer din Platinum innehåller nålar av de vanligaste storlekarna för sömnad i vävda och elastiska tyger. A B C A - Universalnålar, storlek 80 och 90 De här nålarna används för alla vävda tyger. Nålspetsen är utformad för att tränga igenom tyget mellan trådarna, så att tyget inte skadas. B - Stretchnålar, storlek 90 De här nålarna används för trikå och andra elastiska tyger. Stretchnålen har gul märkning och rundad spets. C - Jeansnålar, storlek 90 De här nålarna används för grova tyger, t.ex. denim och kanvas. Jeansnålen har blå markering och en extremt vass spets som gör att den lättare tränger igenom tyget. a b OBS! Byt nål ofta och använd alltid en rak nål med skarp spets (a). En skadad nål (b) kan göra att maskinen hoppar över stygn eller att nålen eller tråden går av. En skadad nål kan också förstöra stygnplåten. Byte av nål Stäng av strömbrytaren. 1. Lossa skruven i nålhållaren med skruvmejseln eller skruvdragaren. 2. Tag bort nålen. 3. För in den nya nålen med den platta sidan bakåt så långt upp det går. 4. Dra åt skruven ordentligt med skruvmejseln/skruvdragaren. 12

15 Lär dig din Platinum Pressarfötter Din Platinum levereras med ett antal pressarfötter för olika ändamål. Nyttosömsfot A Sitter på maskinen vid leverans. Den här foten används framför allt för raksöm och sicksacksöm med en stygnlängd över 1,0. Nyttosömsfot B Använd den här foten när du syr sicksackstygn med en stygnlängd under 1,0 mm och för andra nyttosömmar eller dekorsömmar. Kanalen på fotens undersida är utformad för att ge jämn matning över sömmen. Knapphålsfot C Den här foten har en mätskala så att du kan avgöra längden på knapphålet. Mittmarkeringen ger ett avstånd på ca 15 mm. De två kanalerna på fotens undersida bidrar till jämn matning över knapphålssidorna. Pressarfot D för osynlig fållsöm Den här pressarfoten används för osynlig fållsöm. Innerkanten på foten styr tyget. Fotens undersida är utformad för att löpa längs fållkanten. Blixtlåsfot E Den här foten kan snäppas fast till höger eller vänster om nålen. Det gör det enkelt att sy fast båda sidorna av blixtlåset. Pressarfot H (endast Platinum 775) Den här foten har en glidplatta på undersidan för att minimera risken för att materialet ska fastna när du syr i skumplastmaterial, plast eller läder. Kantsömsfot J Den här foten används vid överkastning och när du syr ihop och kastar över samtidigt, dvs. sömmar med en stygnbredd på 5,0 och 5,5 mm. Stygnen läggs ovanför stiftet vilket gör att tyget inte veckar sig i kanterna. 13

16 Lär dig din Platinum Knapphålsmätare När du har anslutit den här foten till maskinen syr den knapphål med en längd som passar knappstorleken du har matat in. Mittmarkeringen ger ett avstånd på ca 15 mm. I tillbehörshandboken hittar du mer information om de olika pressarfötter som nns som extratillbehör. Byte av pressarfot Stäng av strömbrytaren Kontrollera att nålen är i sitt högsta läge. Dra pressarfoten mot dig. 2. Passa in tvärpinnen på pressarfoten i skåran på pressarfotsfästet. 3. Tryck foten bakåt tills den snäpper fast. Pressarfotstryck (a) Pressarfotstrycket ställer du in med ratten som nns bakom locket på din Platinum. Den normala inställningen är 4. Ju högre siffra, desto större tryck lägger pressarfoten an på tyget. Trikå och mjuka tyger ska sys med lägre pressarfotstryck. 3. Pressarfotsspak (b) Med pressarfotsspaken höjer och sänker du pressarfoten. Pressarfoten måste vara nedsänkt när du syr. Om du lyfter upp pressarfotsspaken och sedan trycker den uppåt kan du utöka lyfthöjden för pressarfoten så att du får plats med extra tjockt material under foten. a b 14

17 Lär dig din Platinum Trådspänning Den inställda trådspänningen visas på trådspänningsvisaren (a). Ju högre siffra, desto högre trådspänning. Normalt ska övertrådsspänningen vara ca 4. När du syr knapphål eller dekorsömmar bör du välja en övertrådsspänning på ca 3. Vid utanpåsömmar med grov tråd i tjockt tyg bör du höja spänningen till 7-9. a Trådspänning på Platinum 955E Trådspänningen ställs in automatisk för den söm eller det broderi du har valt. Du kan inte justera trådspänningen genom att vrida på visaren. Obs! Försök inte vrida trådspänningsvisaren för hand. Om du vill anpassa övertrådsspänningen till speciella tyger/trådar och/eller tekniker, använd trådspänningsknapparna på funktionspanelen (se sid. 35). Om du har ändrat trådspänningen så bibehålls din inställning för alla sömmar/broderier tills du stänger av din Platinum 955E. Trådspänning på Platinum 775 Ställ in den trådspänning som rekommenderas på infodisplayen. Du kan anpassa övertrådsspänningen till speciella tyger och/eller tekniker. Vrid ratten (a) för att ändra inställningen. 15

18 Lär dig din Platinum Rätt och fel trådspänning För att förstå betydelsen av rätt trådspänning, sy ett par sicksackprover med olika inställningar. 1. Börja med en inställning som är för lös, t.ex. den lägsta siffran. Undertråden kommer då att ligga rakt medan övertråden har dragits ned på undersidan av tyget. 2. Om du ställer in det högsta värdet kan sömmen bli rynkig och/eller övertråden gå av. 3. Vid korrekt trådspänning ska övertråden och undertråden mötas mitt emellan tyglagren och om det handlar om en dekorsöm, på undersidan. Provsy på en restbit av det tyg du ska använda och kontrollera spänningen Sänka ner mataren Matartänderna sänker du ned genom att vrida ratten på friarmens framsida åt vänster. Vrid ratten åt höger för att lyfta upp mataren. Mataren lyfts upp när du börjar sy. Mataren ska vara nedsänkt vid frisömnad och när du syr i knappar. Obs! När du broderar med din Platinum 955E sänks mataren automatiskt i och med att du ansluter broderenheten. När du tar bort broderenheten lyfts mataren automatiskt upp i samband med att du börjar sy. 16

19 FUNKTIONER OCH INFODISPLAY PÅ DIN PLATINUM 775

20 Funktioner och infodisplay på din Platinum 775 Funktionsknappar NÅLSTOPP UPPE/NERE använder du för att ytta nålen upp eller ned och/eller för att välja nålstoppläge uppe eller nere. OBS! När du syr kan du lyfta/sänka nålen med ett lätt tryck på pedalen. STOP används för att avsluta en söm. Din Platinum 775 fäster tråden och stannar automatiskt när stygnet eller stygnsekvensen är avslutad. STOP annulleras om du trycker på knappen igen eller väljer en ny söm. När STOP är aktiv visas en ikon på displayen. Du kan programmera en stop-funktion. FIX används för att fästa en söm. En ikon visas på displayen när du trycker på knappen. Du kan stänga av funktionen genom att trycka på knappen igen. När du börjar sy gör din Platinum 775 ett par fäststygn och fortsätter sedan med den söm du valt. Tryck på FIX medan du syr så gör din Platinum 775 ett par fäststygn och stannar sedan automatiskt. Du kan programmera en x-funktion. Tryck på + SPEED eller - SPEED för att höja resp. sänka syhastigheten. Alla sömmarna i Platinum 775 har en förinställd, rekommenderad syhastighet. När du väljer en söm ställer din Platinum 775 automatiskt in korrekt syhastighet. Om du har sänkt hastigheten manuellt så bibehålls din inställning för alla sömmar tills du stänger av din Platinum 775. START/STOP använder du om du vill köra maskinen utan att använda pedalen. Tryck på START/STOP för att börja och sedan en gång till för att sluta sy. BACKMATNING trycker du på för att sy bakåt. När du släpper knappen syr Platinum 775 framåt. Maximal stygnlängd bakåt är 3 mm. Du kan låsa maskinen i backmatningsläge genom att trycka in backmatningsknappen två gånger i snabb följd innan du börjar sy. En ikon på displayen visar att maskinen står i backläge. Platinum 775 syr bakåt tills du trycker på knappen igen. 18

21 Funktioner och infodisplay på din Platinum 775 Funktionspanelen Stygnlängd När du väljer en söm, ställer din Platinum 775 automatiskt in den bästa stygnlängden. Den inställda stygnlängden visas på displayen ovanför stygnlängdsknappen. Du kan ändra stygnlängden genom att trycka på (+) eller (-). Vissa sömmar har en begränsad stygnlängd. En signal talar om när du når fram till högsta resp. lägsta inställning. Stygnbredd Stygnbredden ställer du in på samma sätt som stygnlängden. Den inställda stygnbredden visas på displayen ovanför stygnbreddsknappen. Stygnbredden kan du ställa in mellan 0 och 6 mm. Om du har valt raksöm används stygnbreddsknappen för att justera nålläget. Vissa sömmar har en begränsad stygnbredd. En signal talar om när du når fram till högsta resp. lägsta inställning. Tvillingnål När du trycker på den här knappen visas ett meddelande på displayen som ber dig ställa in rätt tvillingnålsbredd. Välj bredd genom att trycka på väljarknapparna. En tvillingnålsikon visas i övre vänstra hörnet på displayen. Tryck på knappen igen för att läsa av aktuell tvillingnålsinställning. Stygnbredden ställs in automatiskt så att den passar angiven tvillingnålsbredd. Inställningarna kvarstår tills du stänger av tvillingnålsfunktionen. Tvillingnålsfunktionen är aktiv tills du annullerar den, även om du stänger av din Platinum 775. Tryck på tvillingnålsknappen och ställ in värdet 0 för att stänga av funktionen. Spegelvänd vertikalt Om du trycker på den här knappen så spegelvänds den valda sömmen vertikalt. Om du har valt en raksöm med vänster nålläge och trycker på knappen så byter maskinen från vänster till höger nålläge. Om du trycker på den i rep-läge så spegelvänds hela stygnkombinationen (se sidan 31). Om du försöker spegelvända en söm som inte kan spegelvändas så ger Platinum 775 en signal. Spegelvänd horisontellt Om du trycker på den här knappen så spegelvänds den valda sömmen horisontellt. Om du trycker på den i rep-läge så spegelvänds hela stygnkombinationen (se sidan 31). Om du har programmerat ett stop i slutet av en kombination och sedan spegelvänder kombinationen så kommer ditt stop att hamna i början i stället. Om du försöker spegelvända en söm som inte kan spegelvändas så ger Platinum 775 en signal. 19

22 Funktioner och infodisplay på din Platinum 775 FUNC Tryck på den här knappen för att växla mellan de olika lägena på din Platinum 775. Det nns tre olika lägen: NORM, PROG och REP. Läget NORM (normal sömnad) är alltid aktivt när du startar maskinen. Tryck en gång för att aktivera programmeringsläget (används vid programmering) och en gång till för att komma till läget REP som används för att sy programmerade sömmar. Tryck en gång till för att återgå till NORM-läget. Vilket läge som är aktivt visas på displayen. Väljarknappar De här knapparna använder du för att gå framåt eller bakåt i en programmerad sekvens och vid justering av tvillingnålsbredden, knapphålsstorleken eller knapphålsbalansen. Minne Din Platinum 775 har fyra olika minnen där du kan spara programmerade kombinationer. Varje minne rymmer upp till 55 sömmar eller bokstäver. Knappen använder du för att välja det minne som krävs i PROG eller REP. Det aktuella minnets nummer visas i nedre högra hörnet på displayen. CLR Tryck på den här knappen i PROG-läge om du vill radera ett program eller en del av det (se sidan 31). Om du raderar ett program från ett minne så visas stygnlängd och -bredd som 0.0 på displayen. CLR - Språk Den här knappen används också för val av SPRÅK på din Platinum 775. Alla maskinerna är förinställda på engelska. Vill du byta språk, håll CLR intryckt medan du startar maskinen. Sedan kan du växla mellan språken genom att trycka på väljarknapparna. Tryck på M för att bekräfta ditt val av språk. Sömmenyer Din Platinum 775 har tre olika huvudmenyer: Sömmar Alfabet Alfabet, undermeny En ikon i övre högra hörnet på displayen visar vilken meny som är vald för tillfället. På följande sidor kan du läsa mer om hur du väljer olika sömmar. 20

23 Funktioner och infodisplay på din Platinum 775 Val av söm Din Platinum 775 har tre olika huvudmenyer: Sömmenyn, alfabetsmenyn och alfabetsundermenyn. Nytto- och dekorsömmar Platinum 775 har 35 nyttosömmar (meny 1), och 105 dekorsömmar (meny 2-4). Nyttosömmarna kan du se på kontrollpanelen och dekorsömmarna är avbildade innanför locket. Tryck på sömmenyknappen för att öppna ett fönster på displayen som visar de olika undermenyerna. Växla mellan undermenyerna genom att trycka på knappen. Den valda menyn visas inramad på displayen. Tryck på en sömvalsknapp för att välja den visade sömmen. Fönstret stängs och den valda sömmen visas på displayen. För en söm som betecknas med 1:02 på displayen eller i bruksanvisningen, betyder 1 att den kommer från sömmeny 1 medan 02 är numret på den valda sömmen. På motsvarande sätt betyder 4:20 den 20:e sömmen ur meny 4. Din Platinum 775 väljer hastighet, stygnlängd och -bredd. På displayen får du även rekommendation om pressarfot, pressarfotstryck, trådspänning och nål. Ställ in din Platinum 775 enligt rekommendationerna. 21

24 Funktioner och infodisplay på din Platinum 775 Alfabet Din Platinum 775 har två olika alfabet - ihåliga blockbokstäver och skrivstil. De ihåliga blockbokstäverna är standardvalet. Tryck på alfabetsmenyknappen och ett fönster visas med de olika alfabeten. Tryck på knappen igen för att växla mellan de olika alfabeten. Det valda alfabetet visas inramat på displayen. Tryck på den bokstav (visas i rött på sömvalsknapparna) som du vill välja. Den valda bokstaven visas på displayen som stor bokstav. Ihåliga bokstäver Skrivstilsbokstäver Alfabet, undermeny När du trycker på alfabetsundermenyknappen visas ett fönster på displayen. Du kan välja mellan versaler, gemener och siffror/specialtecken genom att trycka på alfabetsundermenyknappen. Den valda alfabetsundermenyn visas inramad på displayen. Så fort du väljer en bokstav övergår displayen till att visa den valda bokstaven med rekommenderade inställningar. Obs! Om du trycker på alfabetsundermenyknappen innan du har valt alfabet så används den senast använda fonten eller standardfonten (ihåliga blockbokstäver). Det alfabet och den undermeny du valt, visas i övre högra hörnet på displayen. Stora och små bokstäver Siffror/specialtecken 22

25 Funktioner och infodisplay på din Platinum 775 Ryska och japanska alfabet Din Platinum 775 har även ryska och japanska alfabet. Om du väljer ryska eller japanska som språk byts det latinska alfabetet ut mot det ryska respektive japanska. De ryska bokstäverna och japanska tecknen skiljer sig från de latinska bokstäverna som visas på knapparna. Det ryska alfabetet börjar längst upp till vänster, vid knappen A och fortsätter från vänster till höger, rad för rad. Det japanska alfabetet börjar längst upp till höger, vid knappen G och fortsätter uppifrån och ned, kolumn för kolumn åt vänster. Nedan visas en omvandlingstabell som visar de två alfabeten och hur du väljer bokstav. Ryska Japanska 23

26 Funktioner och infodisplay på din Platinum 775 Sömnadsguiden Din Platinum 775 är utrustad med Husqvarna Vikings exklusiva sömnadsguide. Den är alltid aktiv och är placerad längst ned på kontrollpanelen. När du ska påbörja ett sömnadsarbete matar du in tygets kvalitet och tjocklek och väljer vilken sömnadsteknik du vill använda. Sömnadsguiden ställer in bästa söm, stygnlängd, stygnbredd och hastighet för det aktuella arbetet. Platinum 775 ger dig dessutom rekommendationer om trådspänning, pressarfotstryck och typ av pressarfot för det tyg och den teknik du har valt. Tygval Vävt eller trikå Skillnaden mellan vävt och stickat tyg (trikå) ligger i hur trådarna i tyget är sammanbundna. Vävda tyger tillverkas av två trådsystem - varp på längden och inslag eller väft på tvären - som korsar varandra i räta vinklar. Ett stickat tyg tillverkas av ett enda trådsystem som binds ihop i maskor. Stickade tyger är normalt elastiska. Grundregeln är att du ska mata in Vävt för stabila tyger utan elasticitet och Elastiskt för stretchtyger. TUNT, VÄVT: chiffong, organza, batist, siden, ullschaly etc. MEDELGROVT, VÄVT: kalikå, quilttyger, ullkräpp, poplin, etc. KRAFTIGT, VÄVT: denim, ylletyger för kostymer och rockar, kanvas, etc. TUNT, ELASTISKT: charmeusenylon, enkelstickade jerseytyger etc. MEDELGROVT, ELASTISKT: dubbeltrikå, velour, plysch, badkläder etc. GROVT, ELASTISKT: collegetröjor, eece etc. Vävda tyger Trikåmaterial 24

27 Funktioner och infodisplay på din Platinum 775 Skinn/vinyl Skinn är djurhud med pälsen borttagen. Skinn kan vara slätt läder eller mocka och är något töjbart. Vinyl är ett syntetiskt material, ofta med en väv på avigsidan. Vinyl kan vara slätt eller pro lerat och vissa vinylkvaliteter är elastiska. SKINN/VINYL: för mocka och äkta skinn och för syntetiska läder- och mockamaterial. Skinn Vinyl Tekniker SY IHOP: syr ihop två tygstycken. ÖVERKASTA: överkastar tygkanterna för att förhindra att de fransar sig och för att se till att de ligger plant. SY IHOP/ÖVERKASTA: syr sömmen och överkastar kanterna samtidigt. TRÅCKLA: en provisorisk söm för provning av passform, rynkning och markering. OSYNLIG FÅLLSÖM: ger en osynlig fållsöm på kläder. Rekommenderas inte för tunt tyg eller skinn/vinyl, men din Platinum 775 väljer alltid den optimala sömmen. FÅLLA: väljer den bästa synliga fållsömmen för den valda typen och tjockleken på tyg. KNAPPHÅL: sömnadsguiden väljer det mest lämpliga knapphålet för ditt tyg. Obs! Om du väljer en teknik som inte rekommenderas för typen och/eller grovleken på tyget (t.ex. tunt vävt - osynlig fåll), ger din Platinum 775 en signal. 25

28 Funktioner och infodisplay på din Platinum 775 Hur du använder sömnadsguiden Medelgrovt vävt är standardinställningen. Den är aktiv tills du väljer en annan tyginställning. Det senaste tygvalet är alltid aktivt och bibehålls i maskinens minne, även när du stänger av maskinen. När du trycker på en tygikon visas ett fönster på displayen med det valda tyget. Om du använder din Platinum 775 för första gången eller om du har valt en söm med sömvalsknapparna så visas texten Sömnadsteknik i teknikfältet. Om ingen sömnadsteknik används så väljer din Platinum 775 den senast använda sömmen. Det valda tyget visas i SÖMNADSGUIDENS ikon i övre högra hörnet av displayen. Om du väljer en sömnadsteknik så visas det senast valda tyget (eller standardtyget) och den valda tekniken i ett fönster på displayen. Texten visas så länge du håller knappen intryckt och några sekunder efter att du har släppt den. Sedan visas den valda sömmen och alla de rekommenderade inställningarna. Inställningarna på SÖMNADSGUIDEN visas alltid i övre högra hörnet av displayen. Bokstaven anger tyget och siffran tekniken. Om du väljer en annan söm än den som rekommenderas på SÖMNADSGUIDEN så kvarstår tyginställningen och din Platinum 775 lämnar sömnadsguideläget. 26

29 Funktioner och infodisplay på din Platinum 775 Ikoner på infodisplayen På infodisplayen nns det alltid ikoner som ger dig all den information du behöver för bästa möjliga resultat. En del ikoner är alltid aktiva medan andra bara visar sig i vissa lägen. Ikonerna som du kan se på infodisplayen förklaras i nedanstående tabell Allmänna ikoner 1. NÅLINSTÄLLNINGAR: visar nålens typ och storlek, om enkel- eller tvillingnål har valts och om nålstoppläget är inställt på uppe eller nere. 2. Visar inställd HASTIGHET. 3. Visar att STOP-funktionen har valts. 4. Visar att FIX-funktionen har valts. 5. Visar STYGNLÄNGDEN. 6. Visar STYGNBREDDEN. 7. Visar att BACKMATNING är aktiv. 8. Visar rekommenderad PRESSARFOT och PRESSARFOTSTRYCK. 9. Visar rekommenderad TRÅDSPÄNNING. 10.Visar VALD SÖM. 11.Visar att MELLANLÄGG bör användas. 12.Visar aktivt SÖMNADSLÄGE. 13.Söminformation SÖMNADSGUIDE Det valda tyget (bokstaven) och tekniken (numret) visas bredvid symaskinsikonen. Dessutom visas den söm som sömnadsguiden har valt till vänster om sömnadsguideikonen. SÖMVALSKNAPPAR När du väljer en söm genom att trycka på en av sömvalsknapparna så visas den valda menyn och sömmen tillsammans med det valda tyget. BOKSTÄVER När du väljer en bokstav så visas det valda alfabetet och alfabetsundermenyn samt det valda tyget. 27

30 Funktioner och infodisplay på din Platinum 775 Programmeringsikoner 14.PROG eller REP visas för att tala om ifall du är i programmeringsläget eller i repetitionsläget där du syr ditt program. 15.Ett nummer visar AKTIVT MINNE Knapphålsikoner 16.Använd ILÄGGSTRÅD i knapphålet. 17.Använd KNAPPHÅLSMÄTAREN. 18.Visar SYRIKTNINGEN och vilken del av knapphålet som sys för tillfället. 19.Tryck på BACKMATNING för att ställa in knapphålsstorleken. När knapphålsmätaren är ansluten. 20.Pilar indikerar att de två knapphålsstolparna SYS I SAMMA RIKTNING (gäller bara knapphål med satängsöm). 21.Ställ in KNAPPSTORLEKEN genom att trycka på väljarpilarna Avsmalningsikoner 22.En markör visar vilken DEL AV AVSMAL- NINGEN som sys för tillfället. 23.Tryck på BACKMATNING för att sy avsmalningspunkten

31 Funktioner och infodisplay på din Platinum 775 Programmering På din Platinum 775 kan du programmera sömmar och bokstäver till kombinationer. Spara de programmerade kombinationerna i de permanenta minnena. Om du sparar en programmerad sömkombination så stannar den kvar i minnet, även när du stänger av maskinen. PROG-läge När du programmerar är sömnadsguiden inte aktiv. Tryck på FUNC för att komma till PROG-läget. Minnen Tryck på M för att välja minne. M:et och det efterföljande numret visar vilket minne som är aktivt. Det nns fyra olika minnen (M01 - M04). Varje minne rymmer 55 sömmar vilket betyder att du kan programmera och spara upp till 220 sömmar och/eller bokstäver. När du aktiverar PROG är det minne som användes senast aktivt. Om du vill spara en programmerad kombination i ett annat minne än det aktiva, välj först minnesnummer, innan du programmerar några stygn. Den programmerade kombinationen sparas automatiskt i minnet. Obs!: Vid programmeringen har du möjlighet att minska avståndet mellan två bokstäver. Tryck på < när menyn för siffror/specialtecken är aktiv, för att programmera in korta backmatningsstygn. Ju er backmatningsstygn du programmerar in, desto kortare blir avståndet till nästa bokstav. Obs! Du kan programmera in både stop- och x-funktionerna. Stop-funktionen programmerar du om du vill att den programmerade sekvensen bara ska sys en gång. Fix-funktionen använder du om du vill ha fäststygn i slutet eller början av en söm inom en programmerad kombination. Flytta markören Markören på displayen står under den aktiva programpunkten. Använd väljarknapparna för att ytta markören i sidled. Radera sömmar eller program Om det nns en söm- eller bokstavskombination i det valda minne som visas i programmeringsområdet, tryck på CLR för att radera minnet. Om du vill hämta tillbaka ett raderat program, tryck på CLR igen, innan du programmerar nya sömmar. 29

32 Funktioner och infodisplay på din Platinum 775 Programmering av sömmar och bokstäver Gör så här för att programmera sömkombinationen i guren: Tryck på FUNC för att komma till PROG. Välj sömmeny 4. Välj söm 4:20. Den visas på infodisplayen. Markören yttas automatiskt till nästa position, färdig att ta emot nästa söm eller för justering av den just inmatade. Tryck på för att spegelvända sömmen horisontellt. För att programmera stora E, välj ihåliga blockbokstäver från alfabetsmenyn. Välj E. E visas på displayen bredvid dekorsömmen. För att programmera rika med små bokstäver, välj gemener i alfabetsundermenyn. När undermenyn med gemener är aktiv, visas a.. på displayen bredvid alfabetsmenyikonen. Tryck på r. Bokstaven visas på displayen och markören yttar till nästa position. Fortsätt sedan att skriva in bokstäverna: i, k och a. Välj sömmeny 4 för att programmera in den sista dekorsömmen. Välj söm 4:20. Den visas på infodisplayen. Tryck på funktionsknappen på maskinen för att mata in ett stopp så att maskinen bara syr en upplaga av programmet. 30

33 Funktioner och infodisplay på din Platinum 775 Byta eller lägga till en söm eller bokstav Du kan ändra valfri söm eller bokstav i läget PROG när markören be nner sig under den. Välj bara rätt söm eller bokstav för att ersätta den du vill ändra. För att lägga till en söm eller bokstav i läget PROG, ytta markören till platsen efter den där du vill lägga till en sömn. Tryck på CLR. Välj den söm du vill lägga till. Tryck på CLR för att hämta tillbaka resten av programmet igen. Justera sömmar i ett program Om du vill justera en söm i en programmerad sekvens, placera markören under sömmen. Den senaste sömmen i en programmerad sekvens kan justeras trots att markören står efter sömmen. Du kan ändra stygnlängd och stygnbredd eller spegelvända en söm/bokstav. Ändringarna sparas automatiskt i det permanenta minnet. Sy ditt program För att sy ditt program, tryck på FUNC för att aktivera REP-läget. Pressarfot B rekommenderas. Ett stopp indikeras med en STOP-skylt. Om du har programmerat en sömsekvens som är för lång för att visas på infodisplayen kan du kontrollera den genom att gå framåt/bakåt i sekvensen med väljarknapparna. Sy ditt program på ett tygstycke med mellanlägg. Justera hela sömnadsprogrammet I REP kan du ändra stygnlängd och stygnbredd eller spegelvända hela programmet. Ändringarna sparas inte i det permanenta minnet. 31

34

35 FUNKTIONER OCH INFODISPLAY PÅ DIN PLATINUM 955E

36 Funktioner och infodisplay på din Platinum 955E Funktionsknappar NÅLSTOPP UPPE/NERE använder du för att ytta nålen upp eller ned och för att välja nålstoppläge uppe eller nere. OBS! Du kan lyfta/sänka nålen med ett lätt tryck på pedalen. STOP används för att avsluta en söm. Din Platinum 955E fäster tråden och stannar automatiskt när sömmen eller sömsekvensen är avslutad. STOP annulleras om du trycker på knappen igen eller väljer en ny söm. När STOPfunktionen är aktiv visas en ikon på infodisplayen. Du kan programmera en stop-funktion. När du broderar, trycker du på STOP för att annullera stopp för färgbyte (se sid. 53). FIX används för att fästa en söm. En ikon visas på infodisplayen när du trycker på knappen. Du kan annullera funktionen genom att trycka på knappen igen. När du börjar sy gör din Platinum 955E ett par fäststygn och fortsätter sedan med den söm du valt. Tryck på FIX medan du syr så gör din Platinum 955E ett par fäststygn och stannar sedan automatiskt. När du broderar, trycker du på FIX för att tråckla en kontur runt broderytan (se sid. 53). Tryck på + SPEED eller - SPEED för att höja resp. sänka syhastigheten. Alla sömmarna har en förinställd, rekommenderad syhastighet. När du väljer en söm ställer din Platinum 955E automatiskt in korrekt syhastighet. Om du har sänkt hastigheten manuellt så bibehålls din inställning för alla sömmar tills du stänger av din Platinum 955E. Du kan även justera broderhastigheten (se sid. 53). START/STOP använder du om du vill köra maskinen utan att använda pedalen. Tryck på START/STOP för att börja sy/brodera och tryck igen för att sluta. OBS! När du broderar kan du även starta och stanna Platinum 955E med pedalen. BACKMATNING trycker du på för att sy bakåt. När du släpper knappen syr Platinum 955E framåt. Maximal stygnlängd bakåt är 3 mm. Du kan låsa maskinen i backmatningsläge genom att trycka in backmatningsknappen två gånger i snabb följd innan du börjar sy. En ikon på infodisplayen visar att maskinen står i backläge. Platinum 955E syr bakåt tills du trycker på knappen igen. 34

37 Funktioner och infodisplay på din Platinum 955E Funktionspanelen Stygnlängd När du väljer en söm, ställer din Platinum 995E automatiskt in den bästa stygnlängden. Den inställda stygnlängden visas på infodisplayen ovanför stygnlängdsknappen. Du kan ändra stygnlängden genom att trycka på (+) eller (-). En signal talar om när du når fram till högsta resp. lägsta inställning. Knapparna använder du också för att ställa in knappstorleken när knapphålsmätaren är ansluten. Stygnbredd Stygnbredden ställs in för den aktuella sömmen på samma sätt som stygnlängden. Den inställda stygnbredden visas på infodisplayen ovanför stygnbreddsknappen. Stygnbredden kan du ställa in mellan 0 och 6 mm. Om du har valt raksöm används stygnbreddsknappen för att justera nålläget (25 nållägen). En signal talar om när du når fram till högsta resp. lägsta inställning. Trådspänning Justera övertrådsspänningen med knapparna (+) eller (-). Trådspänningsvisaren på syhuvudet visar aktuell trådspänning. Ju högre siffra, desto högre övertrådsspänning. Inställningen kvarstår tills du stänger av maskinen. OBS! Försök inte vrida trådspänningsvisaren för hand. Spegelvänd vertikalt Om du trycker på den här knappen så spegelvänds den valda sömmen vertikalt. Om du har valt en raksöm med justerat nålläge och trycker på knappen så byter maskinen från vänster till höger nålläge. Om du trycker på den i rep-läge så spegelvänds hela stygnkombinationen. När SPEGELVÄND VERTIKALT-funktionen är aktiv visas en ikon på infodisplayen. Om du försöker spegelvända en söm som inte kan spegelvändas så ger Platinum 955E en signal. 35

38 Funktioner och infodisplay på din Platinum 955E FUNC Tryck på den här knappen för att växla mellan de olika driftlägena på din Platinum 955E. Det nns tre olika lägen: NORM, PROG och REP. Läget NORM (normal sömnad) är alltid aktivt när du startar maskinen. Tryck en gång för att komma till läget PROG (används vid programmering) och en gång till för att komma till läget REP (repetera) som används för att sy programmerade sömmar. Tryck en gång till för att återgå till NORM-läget. Vilket läge som är aktivt visas på infodisplayen. Pilknappar De här knapparna använder du för att stega framåt eller bakåt i en programmerad sömkombination. Minne Din Platinum 955E har fyra olika minnen där du kan spara programmerade kombinationer. Varje minne rymmer upp till 30 sömmar eller bokstäver. Knappen använder du för att välja det minne som krävs i PROG eller REP. Det aktuella minnets nummer visas i högra hörnet på infodisplayen. CLR Tryck på den här knappen i PROG-läge om du vill radera ett program eller en del av det. Om du raderar ett program från ett minne så försvinner visningen av sömnumret från infodisplayen. När du syr knapphål med hjälp av knapphålsmätaren, använder du CLR för att växla funktion för stygnlängdsknapparna mellan knappstorlek och stygnlängd. Sömmenyer Din Platinum 955E har två olika huvudmenyer: Sömmar Alfabetsmeny Den meny du har valt visas i översiktsfönstret i övre högra hörnet på infodisplayen. 36

39 Funktioner och infodisplay på din Platinum 955E Val av söm Nytto- och dekorsömmar När du trycker på sömmenyknappen aktiverar du menyn för nytto- och dekorsömmar (första raden innanför locket). Platinum 955E har 35 sömmar. Alla nns avbildade på lockets insida. Varje söm har ett nummer som du använder för att välja sömmen. De tio vanligaste sömmarna nns avbildade som direktval på sömvalsknapparna. Tryck på bilden för att välja den aktuella sömmen. Använd siffrorna på knapparna 1-10 för att välja sömmarna För att välja sömmarna trycker du på de sömvalsknappar som motsvarar sömmens nummer. För att välja söm 12, fogsöm, trycker du på sömvalsknapparna 1 och 2 i snabb följd. Sömmens nummer, 12, visas i nedre högra hörnet på infodisplayen för att bekräfta ditt val. Din Platinum 955E väljer hastighet, stygnlängd, stygnbredd och trådspänning för den valda sömmen. Den pressarfot som rekommenderas visas på infodisplayen. När du startar din Platinum 955E, är alltid raksöm inställd. + = Tryck på sömvalsknapparna 1 och 2 för att välja fogsöm nummer

40 Funktioner och infodisplay på din Platinum 955E Alfabet Din Platinum 955E har ihåliga blockbokstäver. Du kan välja mellan stora bokstäver, små bokstäver och siffror/specialtecken. Alla tecken visas på lockets insida. Varje tecken har ett nummer som du använder för att välja det. Numret visas ovanför tecknet. Stega mellan de tre menyerna genom att trycka på. Den meny som är aktiv visas i översiktsfönstret. A.. visas för stora bokstäver a.. för små bokstäver och 1.. för siffror/specialtecken. Välj bokstav/tecken genom att ange motsvarande nummer med sömvalsknapparna. Om du t.ex. vill skriva stora P: Tryck på tills A.. visas i översiktsfönstret. Tryck på och sedan på, eftersom P är bokstav nummer 16. A.. visas i översiktsfönstret och söm nummer 16 i nedre högra hörnet på infodisplayen. Din Platinum 955E väljer stygnlängd och -bredd, hastighet och trådspänning. På infodisplayen kan du dessutom se vilken pressarfot som rekommenderas. Ihåliga bokstäver Stora bokstäver Små bokstäver Siffror/ specialtecken 38

41 Funktioner och infodisplay på din Platinum 955E Ikoner på infodisplayen På infodisplayen nns det alltid ikoner som ger dig all den information du behöver för bästa möjliga resultat. En del ikoner är alltid aktiva medan andra bara visar sig i vissa lägen. Ikonerna som du kan se på infodisplayen förklaras i nedanstående tabell Allmänna ikoner 1. Inställd HASTIGHET visas här. 11.Visar att BACKMATNING är aktiv. 2. Visar om NÅLSTOPPLÄGET är inställt på När du syr stoppstygn (nummer 15), uppe eller nere. avsmalnande söm (nummer 16) eller 3. Visar att SPEGELVÄND VERTIKALT är aktiv. knapphål steg för steg, blinkar ikonen för 4. Rekommenderad att tala om att du måste trycka på BACK- PRESSARFOT visas här. MATNING för att byta riktning. 5. Visar att funktionen STOP är aktiv. 12.Inställd STYGNLÄNGD visas här. 6. Visar att funktionen FIX är aktiv. 7. Visar aktivt SÖMNADSLÄGE. 8. Översiktsfönster Visar vilken meny som är aktiv, sömmenyn eller någon av alfabetsmenyerna. SÖMMENY STORA BOKSTÄVER SMÅ BOKSTÄVER SIFFROR/SPECIALTECKEN 9. Den valda SÖMMENS NUMMER visas här. 10.Inställd STYGNBREDD visas här. 39

42 Funktioner och infodisplay på din Platinum 955E Programmeringsikoner 13. PROG eller REP visas för att tala om ifall du är i programmeringsläget eller i repetitionsläget där du syr ditt program. 14. Ett nummer som visar AKTIVT MINNE visas här. 15. Den PROGRAMMERADE SÖMMEN visas här Knapphålsikoner När knapphålsmätaren är ansluten. 16. Visar att knapphålsmätaren är ansluten. Om ikonen blinkar, se till att det vita området på hjulet hamnar mitt för det vita märket på foten. 17. Ställ in KNAPPSTORLEKEN genom att trycka på stygnlängdsknapparna (+) eller (-). Tryck på CLR för att växla mellan inställning av knapphålsstorlek och knapphålets stygntäthet. När knapphålsmätaren inte är ansluten. 18. När du syr knapphål steg för steg, talar en blinkande ikon om att du måste trycka på BACKMATNING för att byta riktning

43 Funktioner och infodisplay på din Platinum 955E Programmering På din Platinum 955E kan du programmera sömmar och bokstäver till kombinationer. Spara de programmerade kombinationerna i de permanenta minnena. Om du sparar en programmerad sömkombination så stannar den kvar i minnet, även när du stänger av maskinen. PROG-läge Tryck på FUNC för att komma till PROGläget. Minnen Tryck på M för att välja minne. M:et och det efterföljande numret visar vilket minne som är aktivt. Det nns fyra olika minnen (M1 - M4). Varje minne rymmer 30 sömmar vilket betyder att du kan programmera och spara upp till 120 sömmar och/eller bokstäver. Om du väljer PROG är det minne som användes senast aktivt. Om du vill spara en programmerad kombination i ett annat minne än det aktiva, välj först minnesnummer, innan du programmerar några sömmar. Kombinationen sparas automatiskt när du matar in sömmarna. Flytta mellan programmerade sömmar Använd höger pilknapp för att gå till en tom sömposition där du kan mata in en ny söm. Du kan även använda pilknapparna för att stega mellan de programmerade sömmarna. På infodisplayen ser du numret på sömmen i den programmerade kombinationen. Radera sömmar eller program Om det nns en söm- eller bokstavskombination i det valda minnet, tryck på CLR för att radera minnet. Minnet raderas från den aktuella positionen och fram till slutet. Om du vill hämta tillbaka ett raderat program, tryck på CLR igen, innan du matar in nya sömmar eller trycker på någon pilknapp. OBS! Vid programmering av bokstäver har du möjlighet att minska avståndet mellan två bokstäver. Välj < (söm 34) när någon av alfabetsundermenyerna är aktiv för att programmera korta backmatningsstygn. Ju er backmatningsstygn du programmerar in, desto kortare blir avståndet till nästa bokstav. OBS! Sömmarna kan inte programmeras. Om du försöker programmera någon av dem ger din Platinum en signal och sömnumret blinkar på infodisplayen. Välj en annan söm. 41

44 Funktioner och infodisplay på din Platinum 955E Programmering av sömmar och bokstäver Gör så här för att programmera sömkombinationen i guren: Tryck på FUNC för att komma till PROG. Välj söm 31. Numret visas på infodisplayen. När du programmerar en kombination måste du ytta framåt med höger pilknapp för att programmera nästa söm. Annars kommer den söm du matar in att ersätta den som redan står där. För att programmera stora E, tryck på alfabetsmenyknappen en gång. A.. visas i översiktsfönstret. Välj söm 5 (E). Nummer 5 visas i nedre högra hörnet på infodisplayen. Flytta framåt med höger pilknapp. För att programmera rika med små bokstäver, välj gemener i alfabetsmenyn. När menyn med gemener är aktiv, visas a.. i översiktsfönstret. Välj söm 18 (r). Numret 18 visas på infodisplayen. Flytta framåt med höger pilknapp. Fortsätt sedan att skriva in bokstäverna: 9 (i), 11 (k), och 1 (a) på samma sätt. Tryck på sömmenyknappen för att programmera dekorsömmen. Välj söm 31. Numret visas på infodisplayen. Tryck på för att spegelvända sömmen vertikalt. Flytta framåt med höger pilknapp. Tryck på knappen på maskinen för att mata in ett stopp så att maskinen bara syr en upplaga av programmet. Ikonen på platsen för sömnumret på infodisplayen visar att du har programmerat ett stopp. 42

45 Funktioner och infodisplay på din Platinum 955E Byta en söm eller bokstav Du kan ändra valfri söm eller bokstav i läget PROG när sömnumret visas på infodisplayen. Du stegar helt enkelt fram med pilknapparna genom numren på sömmarna i kombinationen tills du kommer till det söm- eller bokstavsnummer du vill ändra. Då matar du in den söm du vill ha där i stället. Justera sömmar i ett program Om du vill justera en söm eller bokstav i en programmerad kombination, använd pilknapparna och stega fram till sömmen. Du kan ändra stygnlängd och stygnbredd eller spegelvända en söm/bokstav. Ändringarna sparas automatiskt i det permanenta minnet. Sy ditt program För att sy ditt program, tryck på FUNC för att aktivera REP-läget. Pressarfot B rekommenderas. Ett programmerat stopp indikeras av ikonen på infodisplayen. För att kontrollera ditt sömnadsprogram använder du pilknapparna och stegar framåt/bakåt i programmet. Sy ditt program på ett tygstycke med mellanlägg. Justera hela sömnadsprogrammet I REP trycker du på för att spegelvända hela programmet. Ändringarna sparas inte i det permanenta minnet. 43

46 Broderi BRODERI Översikt över broderenheten 1. Anslutning broderenhet 2. Broderarm Broderitillbehör 3. Fäste för broderram 4. Frikopplingsknapp för broderenheten En lång rad brodertillbehör medföljer Platinum 955E: Husqvarna Viking Embroidery Collection, Platinum 950E/955E brodyrprovshäfte, broderhäftet Romance Embroidery, ett bårdbroderingshäfte, broderfot U, fyra broderkort/embroidery d-card (Platinum 955E Sampler/100:5, Clarendon Font/100:2, Flower Romance/15 och bårder/103), en broderram (240 x 150 mm), en brodermall, en mallmarkeringspenna, en sax, ett skruvhandtag, två tygprover, två mellanlägg och sex olika brodertrådar. Broderkort Skjut in ett broderkort (Emboidery d-card) i öppningen på maskinens högra sida. Välj ett broderi genom att trycka på den eller de sömvalsknappar som motsvarar broderiets nummer. Om du vill byta broderkort, dra det rakt ut och sätt i ett annat. Brodyrhäfte I brodyrhäftet som medföljer Platinum 950E/955E nns alla broderier avbildade i naturlig storlek. Mittpunkten och placeringsmärkena på alla sidorna är markerade för att underlätta tyguppspänningen i broderramen. Menynumret (i svart), broderinumret (i rött), och stygnantalet i broderiet står bredvid varje broderi. Trådrullarna visar de rekommenderade trådfärgerna för varje färgnummer och anger trådkulörnumret för brodertråd i Rayon av typen Sulky

47 Broderi Broderfot U Broderfoten används på två olika sätt - ett för broderi och ett annat vid quiltning med broderidesign eller broderi på frotté och andra tjocka tyger. Vid normalt broderarbete ska spaken på pressarfotsarmen stå så att du kan läsa bokstaven U (a). Vid quiltning eller brodering i tjocka tyger, skjut upp spaken (b). När du gör det hamnar pressarfoten något högre så att det blir mer utrymme för tjocka/vadderade tyger. a b Montering av broderfot U Stäng av maskinen, lyft upp pressarfotsspaken och ta loss pressarfoten. Använd skruvhandtaget för att lossa skruven på pressarfotsfästet. Ta loss pressarfotsfästet. Montera broderfot U från baksidan på pressarfotsstolpen. Pressarfotens arm ska vila mot ovansidan av nålhållarskruven. Använd handhjulet för att sänka ned nålen något så att foten glider på plats. Placera pressarfoten så att hålet i foten är mitt för hålet i pressarfotsstolpen. Sätt i skruven och dra åt den med skruvhandtaget. 45

48 Broderi Ansluta broderenheten Stäng av din Platinum 955E och ta loss tillbehörsasken. OBS! På maskinens baksida sitter ett täckt uttag där broderenheten ansluts. Innan du broderar för första gången, bänd försiktigt av locket med skruvmejseln. 1. Skjut på broderenheten på maskinens friarm och pressa in den så att den ansluts ordentligt i uttaget på baksidan av maskinen. Om du har sänkt ned pressarfoten, lyft upp den igen, innan du startar maskinen. Starta din Platinum 955E. 2. Ett i en ramikon blinkar på infodisplayen. Om du har monterat en broderram, ta först loss den och tryck sedan på. Din Platinum 955E kalibreras. Kalibreringen ställer in dina broderingsfunktioner varje gång du skjuter på broderenheten. OBS! Se till att du inte kalibrerar maskinen med en broderram monterad eftersom det kan skada nålen, ramen och/ eller broderenheten. 3. Om du inte har satt i något broderkort blinkar d-card-ikonen på infodisplayen. Skjut in ett broderkort i öppningen på maskinens högra sida och välj ett broderi genom att trycka på sömvalsknapparna. 4. Mataren sänks ned automatiskt när du ansluter broderenheten och höjs upp igen när du tar loss den. Borttagning av broderenheten 1. När du vill lägga undan broderenheten i sin väska, tryck på. Broderarmen yttar sig då till viloläget. Stäng av maskinen. 2. Tryck upp knappen som sitter till vänster på enhetens undersida och skjut enheten åt vänster för att ta loss den. 46

49 Spänna upp tyget 1. Lossa skruven på den yttre ramen. Ta bort den inre ramen. Lägg ramen på en fast, plan yta med skruven nere till höger. Det nns en liten pil mitt på nederkanten av ramen som ska hamna i linje med en liten pil på den inre ramen. 2. Placera mellanlägg och tyg ovanpå den yttre ramen och lägg den inre ramen över tyget med den lilla pilen i nederkant. 3. Tryck hårt på den inre ramen så att den pressas in i den yttre ramen. OBS! Se till att ramens spännskruv är tillräckligt lossad så att det nns plats för både tyg och mellanlägg när du pressar den inre ramen på plats. Pressa in sidorna på den stora ramen. Dra åt ramens spännskruv. Tyget ska vara mycket spänt i ramen för att ge perfekt resultat. Dra åt spännskruven ordentligt med skruvhandtaget. Brodermall Eftersom broderierna nns avbildade i naturlig storlek i häftet är det enkelt att överföra dem till ditt plagg eller projekt. 1. Placera mallen över bilden på det broderi du har valt i häftet. 2. Markera broderiets konturer på mallen med markeringspennan. 3. Använd mallen för att placera in broderiet på det projekt som ska broderas. Genom hål i mallen kan du markera mittpunkten, sidorna resp. över- och underkant på det område som ska broderas. Använd markeringspennan när du markerar på tyget. 4. När du ska spänna upp tyget placerar du det i den inre ramen så att markeringarna på tyget stämmer överens med markeringarna på ramen. Ta dig den tid som krävs för att få alla markeringarna på rätt ställe. 5. Tryck i den inre ramen i den yttre och dra åt skruven med skruvdragaren. Broderi OBS! I tillbehörshandboken hittar du mer information om mellanlägg och ramar. 47

50 Broderi Skjuta på broderramen Skjut på broderramen framifrån på broderarmen så att ramen snäpper fast. Den markerade mittpunkten på broderiet ska stämma överens med nålens startpunkt. OBS! För att ta loss ramen från broderarmen trycker du på den grå knappen på broderenheten och drar ramen mot dig. Komma igång 1. Skjut broderenheten på plats och starta din Platinum 955E. 2. Sätt i ett broderkort (Platinum 955E Sampler, 100:5). Kalibrera enheten genom att trycka på. 3. Välj ett broderi genom att trycka på sömvalsknapparna. Platinum 955E väljer automatiskt den minsta ramstorleken som passar broderiet. För att läsa av ramstorleken, tryck på. Talen för broderiets bredd och längd anger storleken på ramen. För att byta ramstorlek, se sidan Skjut på ramen. Se till att den ram du monterar har samma storlek som anges på infodisplayen. Annars måste du byta ramstorlek (se sidan 52). 5. Tryck på START/STOP för att börja brodera. Maskinen registrerar ramen och börjar brodera. Efter ett par stygn stannar maskinen och saxikonen börjar blinka på infodisplayen. Det betyder att du ska klippa av trådänden. 6. Klipp av tråden och tryck på START/ STOP för att fortsätta brodera. 7. När din Platinum 950E är färdig med den första färgen stannar den. Färg nummer 2 blinkar på infodisplayen. Det betyder att du ska du klippa av tråden och byta färg. Trä maskinen med tråd av nästa färg och fortsätt enligt steg 5-6 ovan. 8. När din Platinum 950E är färdig med brodyren stannar den. Ramen matas tillbaka till startläget för första färgen i broderiet. Trådfärg nummer 1 visas på infodisplayen. Du kan när som helst välja ett annat broderi genom att trycka på sömvalsknapparna. 48

51 Broderi Ikoner på infodisplayen under broderarbetet Pressarfoten nere En blinkande pressarfotsikon talar om att pressarfoten ska höjas eller sänkas Kalibrera En blinkande i en ramikon talar om att du ska ta loss ramen och trycka på för att kalibrera, se sid. 46. Broderkort En blinkande d-card-ikon talar om att du ska sätt i ett broderkort En STOP-ikon talar om att din Platinum 955E stannar efter varje färg. Om du annullerar stoppfunktionen visas inte stop på displayen och din Platinum 955E broderar i en färg. 2. Använd BRODERFOT U. Symbolen talar om att spaken på foten ska stå i läget a och att den ska stå i läge b (se sid. 45). 3. visar ROTATIONS-positionen för broderiet. När du vrider broderiet kan du se hur symbolen roterar. 4. Översiktsfönster: Om broderkortet som sitter i har era menyer visas AKTUELL MENY här. 5. Trådens FÄRGNUMMER. Ett blinkande nummer bredvid trådrullen betyder färgbyte. Ett blinkande E bredvid trådrullen talar om att över-/undertråden har tagit slut eller gått av En BLINKANDE SAX talar om att du ska klippa av starttrådänden. 7. Visar valt BRODERINUMMER. Symbolen på infodisplayen talar om att inget broderi har valts. 8. Visar BREDDEN på broderiet (i mm). Kan justeras med stygnbreddsknapparna. 9. Visar HÖJDEN på broderiet (i mm). Kan justeras med stygnlängdsknapparna. Obs! Talen för broderiets bredd och längd kan också ange rekommenderad storlek på broderramen. När du har valt ett broderi och tryckt på broderramsikonen, visas rekommenderad storlek på ramen istället för broderiets bredd och längd samtidigt som rutan inne i ramikonen blinkar. På sidan 50 kan du läsa mer om hur du ändrar ramstorlek

52 Broderi Broderfunktioner Spegelvända vertikalt Tryck på SPEGELVÄND VERTIKALT för att spegelvända broderiet från sida till sida. När du har valt speglingsfunktionen visas en ikon på infodisplayen. Rotera broderiet Tryck på ROTATION för att vrida broderiet i steg om 90 grader. Du kan se hur broderiet roterar genom att titta på bokstaven som roterar varje gång du trycker på knappen. Justera broderistorlek Du kan skala upp eller ned broderiets storlek (upp till 25% i vardera riktningen). Använd knapparna för justering av stygnlängd och stygnbredd för att ändra höjden resp. bredden. En signal talar om när du når gränserna. Du kan justera bredd och höjd oberoende av varandra för att skapa långa, smala eller korta, breda broderier. När du förstorar eller förminskar ett broderi, prova med olika tjocklekar på brodertråd eftersom stygnräkningen inte påverkas av storleksändringen. Använd tunnare tråd om du går ned i storlek och grövre tråd om du förstorar. 75% 100% 125% 125%/75% 100% 75%/125% 50

53 Broderi Stegning stygn för stygn Använd de här knapparna för att stega fram genom broderiet stygn för stygn. Om övereller undertråden har tagit slut eller gått av, tryck på för att stega bakåt ett par stygn. Tryck på om du vill stega framåt stygn för stygn. OBS! Om du håller en knapp intryckt ökar stegningshastigheten. Stegning färg för färg Om ett broderi innehåller era färger kan du använda de här knapparna för att gå bakåt resp. framåt till positionerna för färgbyte. Knapp för kontroll av storlek och placering Storlekskontrollknappen yttar ramens läge till alla fyra hörnen på det valda broderiet för att visa hur stort det är och var det hamnar. Första gången du trycker matas ramen till övre vänstra hörnet på broderytan (en ikon blinkar i det aktuella hörnet i ramen på infodisplayen). Varje knapptryckning matar ramen till ett av hörnen. Femte gången du trycker på knappen matas ramen tillbaka till platsen för första stygnet i broderiet. Storlekskontrollfunktionen visar också var broderiet kommer att hamna på tyget. Det gör det enklare att placera broderierna när du ska brodera era broderier i följd. När du väljer ett broderi, placeras ramen så att nålen börjar i mitten på den yta som ska broderas. Ändra broderiets läge Använd broderipositionsknapparna för att ytta broderiet inom ramens yta. När du trycker på knapparna kan du se hur positionen ändras i takt med att ramen byter läge. En signal talar om när du når fram till någon av begränsningslinjerna. OBS! Om du vill ändra storleken på broderiet ska du göra det först, innan du yttar broderiet från mittläget. Om du yttar broderiet först och sedan vill förstora, kan storleken begränsas av kanten på broderytan. 51

54 Broderi Ramstorlek När du har valt ett broderi, kommer talen som anger broderiets längd och bredd att tala om vilken ramstorlek du ska använda. Välj en annan ramstorlek genom att trycka på broderramsknappen igen. Tryck upprepade gånger på knappen för att växla mellan de ramstorlekar som nns. Talen för broderiets bredd och längd anger storleken på de olika ramarna. Om maskinen inte tillåter någon annan ramstorlek för det aktuella broderiet ger den en signal, samtidigt som stygnbredds- och stygnlängdstalen blinkar. Se till att den ram du monterar har den storlek som anges på displayen. Broderarmen har en sensor som känner av storleken på ramen så du kan aldrig göra fel. Om du har monterat fel ram, blinkar talen som anger broderiets bredd och längd. Montera den ram som visas. Den här ikonen används också för kalibrering av broderenheten. OBS! Ramarna 40 x 40 Mini Hoop, 100 x 100 Small Hoop, 100 x 100 Round Hoop, 170 x 100 Mid Size Hoop + Endless Hoop, 180 x 130 Design Hoop, 15 x 150 Do all quilter s hoop och 360 x 150 Mega Hoop nns som extra tillbehör (se Tillbehörshandboken). Hur du kommer åt spolen När undertråden tar slut, stanna din Platinum 955E genom att trycka på START/STOP. För att komma åt undertrådsspolen när broderramen är monterad, trycker du på. Ramen matas då undan så att du försiktigt kan öppna spolkorgslocket. När du har satt i en ny spole trycker du på igen för att återgå till det tidigare läget. Mata tillbaka överskjutande övertråd. Stega bakåt några stygn (sid. 51). Tryck på START/STOP för att återuppta broderiet. Parkeringsläge Ta loss ramen och tryck på knappen för att ställa broderenheten i parkeringsläge så att den blir lätt att stoppa ner i sin förvaringsväska. Meny En del broderkort har era menyer. Tryck på MENU för att växla mellan dem. Den meny som är aktiv visas i översiktsfönstret. Storlek Tryck på SIZE för att växla mellan de olika fontstorlekarna på broderkortet. Den inställda fontstorleken visas nere till vänster på infodisplayen. Storleksvisningen försvinner efter några sekunder eller när du väljer ett tecken. 52

55 Broderi Enkel trådrensning När du byter från en tråd till en annan är det bäst att klippa de långa hoppstygnen som bildas när ramen rör sig. Då blir det enklare att rensa bort lösa trådar när broderiet är färdigt. Tryck på så att ramen matas mot dig. Klipp av hoppstygnen och tryck på igen. Ramen matas tillbaka till färdigläge. Tryck på START/STOP för att fortsätta brodera. Fix Innan du börjar brodera, tryck på FIX för att tråckla en kontur runt broderiet. Det är till stor hjälp när du broderar på tyger som inte skall spännas hårt i ramen. Fix-funktionen kan också användas för att tråckla fast tyget i mellanlägget. Tråcklingssömmen visar också placeringen av broderiet. När x-funktionen är aktiv kan du inte stega framåt eller bakåt färg för färg. Enfärgsbroderi Tryck på STOP (ikonen försvinner från infodisplayen) för att annullera alla stopp för färgbyte, om du vill sy hela broderiet i samma färg. Hastighet Alla sömmarna i ett broderi har en förinställd, maximal syhastighet. Om du vill sänka hastigheten, t.ex. om du syr med specialtråd, tryck på. Om du vill höja hastigheten igen, tryck på. 53

56 Broderi Bokstavskombinationer Fontbroderkortet Clarendon font 100:2 följer med din Platinum 955E. Om du ska brodera mer än en bokstav/ett tecken påbörjas varje bokstav/tecken efter slutpunkten på den föregående. Om du roterar eller storleksförändrar första bokstaven/tecknet så anpassas de efterföljande på samma sätt. För att brodera ordet Platinum, montera broderenheten och sätt i broderkortet Clarendon font d-card. Efter kalibreringen blinkar texten två gånger på infodisplayen. Tryck på SIZE för att växla mellan de tillgänglig storlekarna. Välj storleken 20 mm Fontkortet har tre menyer - stora bokstäver (A..), små bokstäver (a..) och siffror/ specialtecken (1..). Växla mellan menyerna genom att trycka på MENU-knappen. Välj stora bokstäver. A.. visas i översiktsfönstret. Tryck på sömvalsknapparna 1 och 6 för att välja P. För att hela ordet ska få plats innanför ramen, tryck på knappen ROTATION två gånger. Tryck på POSITIONSPIL UPP för att ytta startpunkten längst upp på broderytan. Tryck på START/STOP för att börja brodera. När P är färdigt, tryck på MENU för att byta till små bokstäver (a..). Tryck på sömvalsknapparna 1 och 2 för att välja l. Tryck på START/STOP för att börja brodera. Din Platinum 955E roterar och placerar automatiskt bokstaven l efter det P du redan har broderat. Fortsätt att välja och brodera bokstäverna a, t, i, n, u och m enligt instruktionerna ovan tills hela ordet är färdigt. Om du placerar bokstäverna nära en av broderramens kanter, se till att det nns tillräckligt med utrymme, både på höjden och bredden, för de bokstäver du vill brodera. Om ett tecken är för högt eller brett för att passa efter det närmaste föregående så matas ramen tillbaka till mitten av broderytan. Du kan välja att ytta bokstaven till den bästa möjliga positionen eller att spänna om tyget på ramen för att den ska kunna hamna på rätt plats. OBS! För att brodera ord som är större än vad broderramen medger måste du spänna om tyget. Använd POSITIONSPILARNA för att placera nästa tecken efter det föregående i kombinationen. Nålen visar startpositionen. Använd också STOR- LEKSKONTROLLKNAPPEN för att visa storleken på broderiet. OBS! Tecknen på broderkorten med extra fonter 100:3, Palace Script och 100:4, Kalligraphia, som nns som tillbehör, broderas på samma sätt. 54

57 UNDERHÅLL AV DIN PLATINUM

58 Underhåll av din Platinum Byta glödlampa Använd den typ av glödlampa som anges på maskinens framsida (12V, 5W). Du hittar dem hos din auktoriserade Husqvarna Viking-återförsäljare. 1. Stäng av strömbrytaren. 1. Placera glödlampsurdragaren med det djupa hålet, märkt OUT, runt glödlampan. Vrid inte glödlampan utan dra den rakt ut. 2. När du ska montera den nya lampan placerar du urdragaren med det grunda hålet, märkt IN, runt glödlampan. Montera glödlampan genom att trycka den uppåt

59 Underhåll av din Platinum Rengöring För att din symaskin ska fungera bra bör du rengöra den ofta. Du behöver inte smörja (olja) den. Stäng av strömbrytaren Torka din Platinum 955E symaskin och broderenhet utvändigt med en mjuk trasa så att du får bort damm och rester av tyg och tråd. Rengöring i och runt spolkorgen Ta av pressarfoten och skjut undan spolkorgslocket. Sänk mataren. Montera stygnplåtsöppnaren på borsten och stick in den i fördjupningen baktill på stygnplåten. För den mot dig för att ta av stygnplåten. Gör ren matartänderna med borsten. Rengöring under spolkorgen När tygrester börjar ansamlas måste området under spolkorgen rengöras. Ta bort spolkorgshållaren (1) som täcker framsidan av spolkorgen (2). Ta loss spolkorgen genom att lyfta den uppåt. Rengör med borsten. Sätt tillbaka spolkorgen i spolkorgshållaren. 2. Montering av stygnplåten Se till att mataren är nedsänkt. Placera stygnplåten ca 5 mm framför bakkanten och skjut den bakåt. Sätt fast spolkorgslocket. Lyft upp mataren

60 Underhåll av din Platinum Felsökning Så fort du får problem när du syr: Sätt i en ny nål. Trä över- och undertrådarna på nytt. Använd olika trådrullepositioner (vertikal eller horisontell). Använd trådnät och kvalitetstråd. Vid vanlig sömnad rekommenderar vi samma tråd för över- och undertråd. För dekorsömnad rekommenderar vi brodertråd av rayon som övertråd och vanlig sytråd på spolen. För broderi rekommenderar vi brodertråd av rayon som övertråd och broderundertråd på spolen. Tyget veckar sig? Kontrollera nålen, den kan vara skadad. Trådspänningen är för hård. Justera trådspänningen. Använd den pressarfot som rekommenderas på infodisplayen. Trä över- och undertrådarna på nytt. Använd kvalitetstråd. Minska stygnlängden. Använd mellanlägg. Överhoppade stygn? Kontrollera nålen, den kan vara skadad. Se till att nålen är monterad korrekt och ända in i botten på hållaren. Trä över- och undertrådarna på nytt. Använd rekommenderad pressarfot. Stäng av och starta om maskinen för att återställa den. Kontakta din återförsäljare för service. Nålen går av? Se till att du inte drar i tyget när du syr. Sätt i nålen korrekt, se sidan 12. Tyget matas inte fram? Lyft upp mataren. Öka stygnlängden. Dålig trådspänning? Trä över- och undertrådarna på nytt - använd kvalitetstråd. Välj en annan nålstorlek. Justera trådspänningen med trådspänningsknapparna. Övertråden går av? Matas tråden fram jämnt/utan ryck? Använd trådnät och kvalitetstråd. Byt nål till ny storlek och typ. Trä över- och undertrådarna på nytt - se till att de är korrekt trädda. Pröva olika trådrullepositioner (vertikal eller horisontell). Om hålet i stygnplåten är skadat, byt stygnplåt. Används korrekt trådrullebricka utanför trådrullen? Undertråden går av? Spola en ny undertrådsspole. Sätt tillbaka spolen i maskinen, kontrollera att tråden är rätt trädd, sidan 10. Om hålet i stygnplåten är skadat - byt stygnplåt. Rengör i och runt spolhållaren. Spolningen går ojämnt? Kontrollera trädningen för spolning. Fel söm, ojämna eller täta stygn? Stäng av och starta om maskinen för att återställa den. Byt nål, trä över- och undertrådarna på nytt. Använd mellanlägg. Maskinen syr långsamt? Kontrollera hastigheten. Ta bort stygnplåten och borsta bort ludd från spolen och mataren. Lämna maskinen till din återförsäljare för service. 58

61 Underhåll av din Platinum Maskinen syr inte? Flytta upp spolaxeln till sömnadsläge. Kontrollera att kontakterna är helt inskjutna i maskinen. Kontrollera stickproppen och spänningen i vägguttaget. Obalanserade knapphål? (bara 955E) Om så krävs kan du, för specialtyger, justera knapphålsbalansen. Om du vill balansera stygntätheten för höger knapphålssida trycker du på båda pilknapparna samtidigt tills balansikonen visas på infodisplayen. Använd stygnlängdsknapparna för att justera balansen. (-) gör att stygnen på höger sida hamnar närmare varandra (tätare). (+) gör att de hamnar längre ifrån varandra (glesare). Om du trycker på CLR-knappen återgår maskinen till funktionsläget stygnlängd/ knappstorlek. Den inställda balansen kvarstår till du stänger av din Platinum 955E. OBS! Det är bara höger knapphålssida som ändras. Broderirynkor? (bara 955E) Använd korrekt mellanlägg - se Tillbehörshandboken. Sträck tyget ordentligt (sid. 47). Justera trådspänningen. (sid. 15) Maskinen vill inte brodera? (bara 955E) Skjut in broderenheten ordentligt i maskinuttaget. Sätt i ett broder- eller font-d-card. Skjut på broderramen. Har ramen som används den storlek som anges på infodisplayen. Om inte, välj rätt ramstorlek. Felkoder (bara på 955E) Er 01 och d-card-ikonen blinkar på infodisplayen - du har matat in ett d-card som maskinen inte stöder. Er 02 och d-card-ikonen blinkar på infodisplayen - du har matat in ett d-card som inte är läsbart. Ta ur kortet och sätt i ett d-card för broderier eller fonter. Er 03 och d-card-ikonen blinkar på infodisplayen - broderiet är för stort för att passa i de ramar som nns. Er 04 ett fel uppstod under broderarbetet, t.ex. att en stygnkoordinat be nner sig utanför den aktuella ramen. Ett blinkande E bredvid trådrullen talar om att över-/undertråden har tagit slut eller gått av. Maskinens skärm reagerar inte när du trycker på den Uttaget på maskinens baksida där du ansluter broderenheten kan vara känslig för statisk elektricitet när broderenheten inte är ansluten. Om symaskinens skärm inte reagerar när du trycker på den, stäng av maskinen och starta om den igen. Om problemet kvarstår, kontakta din auktoriserade Husqvarna Viking-återförsäljare. Lämna regelbundet in din Platinum 775/955E på service hos din Husqvarna Viking-återförsäljare! Om du har följt den här felsökningsinformationen och ändå har problem, lämna in din maskin till din återförsäljare. Om du har ett speciellt problem är det till stor hjälp om du syr med den aktuella tråden på en restbit av ditt tyg. Ett sömnadsprov ger ofta mycket bättre upplysningar än ord. Reservdelar och tillbehör som inte är original Garantin för din Platinum 775/955E täcker inte fel eller skador som orsakats av delar eller tillbehör som inte är original. 59

62 Index Index Alfabet 22-23, 38 Ansluta broderenheten 46 maskinen 4 pedalen 4 Balans 47 Broderenhet anslutning 46 avtagning 46 översikt 44 Broderi 44 Broderfot U 45 d-cards (broderkort) 44 funktioner hastighet 53 häfte 44 mall 47 meny 52 storlek 52 tillbehör 44 översikt broderenhet 44 Brodering av ordföljder 42 Broderingsfunktioner 50 Byte av glödlampor 56 nål 12 pressarfot 14 Clr 20, 36 Den vanliga trådrullehållaren 6 Extra trådrullehållare 7 Felaktig trådspänning 16 Felsökning Fix 18, 34 Flytta mellan programmerade sömmar 31, 41 FUNC 20 Funktion FUNC 20, 36 NORM 20, 36 PROG 20, 36 REP 20, 36 Funktionsknappar 18, 35 Ihåliga bokstäver 22 Ikoner på infodisplayen 24-25, 39 Inbyggt minne 20, 29, 36, 41 Infodisplayen under broderarbetet 49 Isättning av spolen i maskinen 10 Justera broderistorlek 50 hela sömnadsprogrammet 42 sömmar i ett program 31, 43 Knapphål balans 59 knapphålsmätare 14 Knapphålsmätare 14 Korrekt trådspänning 15 Start/Stop 18, 34 Stygnlängd 19, 35 Stygnplåt 45 Sömval 21, 37 nytto- och prydnadssömmar 21 alfabet, undermeny 22 Stygnbredd 19, 35 STOP 18, 34 Matare, nedsänkning 16 Meny Alfabet, undermeny 22, 36 Sömmar 21, 36 Montera broderfot U 45 Montera stygnplåten 57 Minne 20, 36 60

63 Nål byte 12 trasig 12 lägen 19 stanna uppe/nere 18 Nålträdare 8 Nålar 12 NORM 20 Packa ihop efter sömnad 5 Packa upp din symaskin 4 Parkeringsläge 52 Placering av tillbehör 5 Pressarfötter 13 Pressarfot byte 14 spak 14 tryck 14 PROG 20, 29 Programmering 29, 41 Sömmar och bokstäver 30-31, 42 Pedal 4, 5 Pilknappar 20 Radera sömmar eller program 29, 41 Rengöring 45 i och runt spolkorgen 57 under spolkorgen 57 REP 20 Spegelvända vertikalt 19, 35 Spola från nålen 11 Spole isättning i maskinen 10 trådspolning 10 Sy hastighet 18, 34 Skjuta på ramen 48 Sänka ned mataren 16 Ta av tillbehörsasken 5 broderenheten 46 stygnplåten 57 Tillbehörsask 3 Tangent backmatning 18 Trådspänning 15 Trådrensning 53 Trådrullebrickor 6 Trådrullehållare Den vanliga trådrullehållaren 6 Extra trådrullehållare 7 Trädning undertråd 10 nål 8 övertråd 7 tvillingnål 9 Tvillingnålsträdning 9 Underhåll av din Platinum Uppspänning av tyg på ramen 47 Översikt 2-3 Vi förbehåller oss rätten att utan föregående meddelande ändra maskinens utrustning och tillbehör samt att göra sådana ändringar av maskinens konstruktion eller utseende som inte negativt påverkar funktionen. Immateriell egendom Patenten som skyddar denna produkt nns angivna på en etikett på symaskinens undersida. HUSQVARNA, VIKING, H-logotypen med kronan och KEEPING THE WORLD SEWING & dess design, är registrerade varumärken eller varumärken som tillhör VSM Group AB eller dess licensgivare.

64 VSM Group AB SE Huskvarna, Sweden B InHouse 2006 VSM Group AB All rights reserved Printed in Sweden on environmentally-friendly paper
