Minireningsverk för enskilda avlopp

Transkript

1 Minireningsverk för enskilda avlopp

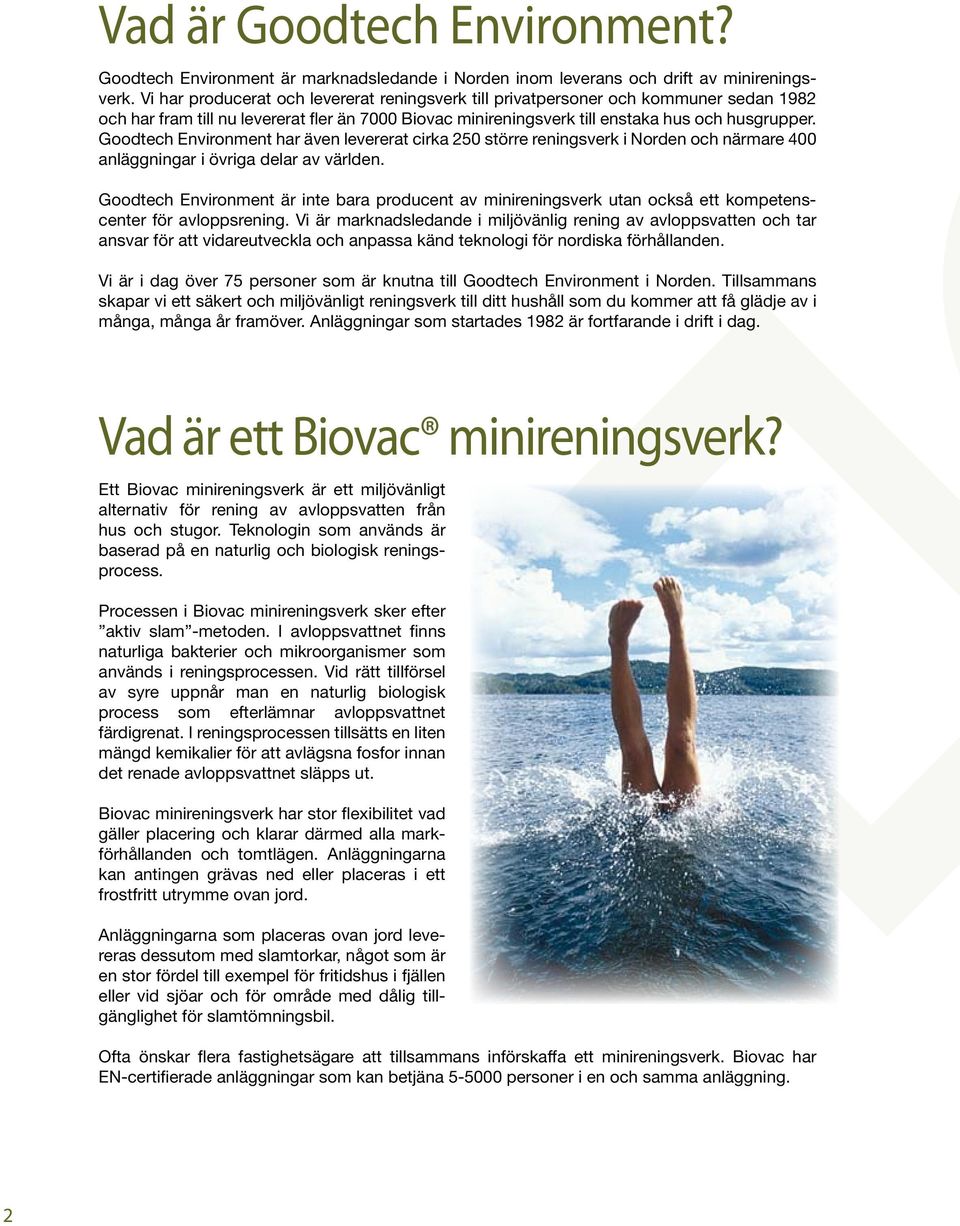

2 Vad är Goodtech Environment? Goodtech Environment är marknadsledande i Norden inom leverans och drift av minireningsverk. Vi har producerat och levererat reningsverk till privatpersoner och kommuner sedan 1982 och har fram till nu levererat fler än 7000 Biovac minireningsverk till enstaka hus och husgrupper. Goodtech Environment har även levererat cirka 250 större reningsverk i Norden och närmare 400 anläggningar i övriga delar av världen. Goodtech Environment är inte bara producent av minireningsverk utan också ett kompetenscenter för avloppsrening. Vi är marknadsledande i miljövänlig rening av avloppsvatten och tar ansvar för att vidareutveckla och anpassa känd teknologi för nordiska förhållanden. Vi är i dag över 75 personer som är knutna till Goodtech Environment i Norden. Tillsammans skapar vi ett säkert och miljövänligt reningsverk till ditt hushåll som du kommer att få glädje av i många, många år framöver. Anläggningar som startades 1982 är fortfarande i drift i dag. Vad är ett Biovac minireningsverk? Ett Biovac minireningsverk är ett miljövänligt alternativ för rening av avloppsvatten från hus och stugor. Teknologin som används är baserad på en naturlig och biologisk reningsprocess. Processen i Biovac minireningsverk sker efter aktiv slam -metoden. I avloppsvattnet finns naturliga bakterier och mikroorganismer som används i reningsprocessen. Vid rätt tillförsel av syre uppnår man en naturlig biologisk process som efterlämnar avloppsvattnet färdigrenat. I reningsprocessen tillsätts en liten mängd kemikalier för att avlägsna fosfor innan det renade avloppsvattnet släpps ut. Biovac minireningsverk har stor flexibilitet vad gäller placering och klarar därmed alla markförhållanden och tomtlägen. Anläggningarna kan antingen grävas ned eller placeras i ett frostfritt utrymme ovan jord. Anläggningarna som placeras ovan jord levereras dessutom med slamtorkar, något som är en stor fördel till exempel för fritidshus i fjällen eller vid sjöar och för område med dålig tillgänglighet för slamtömningsbil. Ofta önskar flera fastighetsägare att tillsammans införskaffa ett minireningsverk. Biovac har EN-certifierade anläggningar som kan betjäna personer i en och samma anläggning.

3 Varför ska jag välja Biovac? Vi på Goodtech Environment vet att ett minireningsverk är en stor investering för ett hushåll. Därför eftersträvar vi att våra anläggningar ska innebära minsta möjliga kostnader efter det att anläggningen är installerad. Ett Biovac minireningsverk är en stabil investering och som dessutom höjer värdet på fastigheten. I produktutvecklingen har vi lagt stor vikt vid att minireningsverket skall vara prisvärt, säkert i drift och kräva minimal service. Våra anläggningar är provade och certifierade enligt EN och renar avloppsvattnet till motsvarande hög skyddsnivå enligt Naturvårdsverkets Allmänna Råd. Ämne Naturvårdsverkets krav. Normal nivå Hög/känslig nivå Biovac reningseffekt BOD 7 > 90 % > 90 % % P > 70 % > 90 % % N - > 50 % 50 % Goodtech Environment tecknar alltid serviceavtal med anläggningsägaren, vilket innebär att certifierade Goodtech-representanter utför tillsyn och underhåll. Ett serviceavtal ger också kommunens miljökontor en säkerhet för stabil drift med tillfredställande reningsresultat. Varför välja Biovac minireningsverk: Certifierade enligt EN ger kvalitetssäkring i alla led. Miljövänlig och naturbaserad reningsprocess säkrar miljön. Unik landstäckande serviceorganisation. Serviceuppföljning inom 24 timmar vid eventuella driftstörningar. Liten slamproduktion ger låga tömningskostnader. Mer än 20 års erfarenhet av minireningsverk, vilket säkrar kvalitén och funktionen. Vi hjälper dig att utforma ditt avlopp och tillhandahåller underlag för din utsläppsansökan till kommunen. Vad innebär serviceavtalet? Goodtech Environment har en unik serviceorganisation i hela Norden, med egen servicepersonal som är certifierade av Goodtech Environment. Våra servicemedarbetare tar hand om allt nödvändigt underhåll av minireningsverket 1-3 gånger per år. Har du behov för service utöver detta garanterar vi att du får hjälp inom 24 timmar efter att du har kontaktat oss. Vårt servicenätverk genomför årligen fler än serviceuppdrag på Biovac minireningsverk i hela Norden. Du som kund kan vara säker på att alla ärenden blir besvarade av kunnig personal som kan svara på tekniska och praktiska frågor.

4 FD 5 N för nedgrävning Minireningsverket är dimensionerat för ett hushåll och grävs ner i marken. Består av en 4 m³ glasfibertank som grävs ner. Renar upp till liter avloppsvatten per dygn. Elförbrukning 1,5 2 kwh per dygn beroende på belastning. Styrskåp ovan mark. En slamtömning per år. Serviceavtal tecknas med Goodtech Environment. Minireningsverket är indelat i tre kammare. Första kammaren på 2 m³ fungerar som försedimentering och slamlager. Kammare nr 2 fungerar som utjämningskammare och kammare nr 3 som reaktorkammare. Kammare 2 och 3 är på 1 m³ vardera. Det finns inga rörliga delar under marken. PLC-styrning och viktiga komponenter är placerade lätt tillgängliga i styrskåp ovan mark. Teknisk data Diameter Höjd Mittpunkt inlopp/utlopp (Avstånd från tankens botten) Diameter inloppsrör Diameter utloppsrör Ø hals, H hals 2270 mm 2425 mm 1230 mm 110 mm 75 mm Ø800 mm H500 eller 1000 mm 250 kg Vikt Processutrustning Matarpump Lågtryckskompressor PLC Mammutpump, luft Nitto LA120 A Mitsubishi

5 FD 10 N för nedgrävning Minireningsverket är dimensionerat för två hushåll och grävs ner i marken. Består av två 4 m³ glasfibertankar som placeras med 1 meters avstånd. Renar upp till liter avloppsvatten per dygn. Elförbrukning 3 3,5 kwh per dygn beroende på belastning. Styrskåp ovan mark. En slamtömning per år. Serviceavtal tecknas med Goodtech Environment. Minireningsverkets första tank fungerar som mottagningstank/ utjämningskammare för det orenade avloppsvattnet och därifrån pumpas det orenade vattnet vidare till den andra tanken som är indelad i två kammare. Den första kammaren är reaktorkammare och den andra fungerar som slamlager. PLC-styrning och viktiga komponenter är placerade lätt tillgängliga i styrskåp ovan mark. Teknisk data Diameter Höjd Mittpunkt inlopp/utlopp (Avstånd från tankens botten) Diameter inloppsrör Diameter utloppsrör Ø hals, H hals 2270 mm x mm x mm 110 mm Ø75 mm Ø800 H500 eller 1000 mm 250 kg x 2 Vikt Processutrustning Matarpump Lågtryckskompressor PLC Grundfos KP 150 Nitto LA 120 A x 2 Mitsubishi 5

6 Leverans av minireningsverk Biovac FD 5 N och FD 10 N för nedgrävning Standardleverans: Leverans av minireningsverk bestående av en eller två stycken stående 4 m³ GAP-tankar (glasfiberarmerad polyester). Leverans och montage av styrskåp med stativ (levereras och monteras vid igångkörningen). Leverans av larmlampa som placeras på styrskåp (levereras och monteras vid igångkörningen). Driftsättning av minireningsverket och information till anläggningsägaren (bl a utlämning av bruksanvisning/ vägledning och informationsetiketter). Tilläggsutrustning (beställs extra): Förankringsutrustning för förankring av minireningsverk vid fara för uppdrift. Förlängningshals till manhålsluckor ( bl a för frostsäkring, eller vid djupliggande in- och utloppsledningar). Följande utförs av byggherre vid standardleverans: Gräv- och grundarbete för rörledningar och tankgravar. Nedsättning av minireningsverket enligt Transport- och nedläggningsanvisning Biovac FD 5N och FD 10N minireningsverk för nedgrävning (se nedan). Framdragning av in- och utloppsledning för avloppsvatten och anslutning av dessa till minireningsverket. Framdragning av el, 230V/10A (ska göras av behörig elektriker). Kabeln avslutas vid minireningsverket med 4 meter fri ände över marknivå. Under nedsättningen av minireningsverket ska det fyllas vatten i alla kammare. Transport- och nedläggningsanvisning Biovac FD 5 N och FD 10 N för nedgrävning Transport Minireningsverket får inte utsättas för stötar och slag eller vila på skarpa föremål under transport eller lagring. Kontrollera så att det inte finns några transportskador innan tankarna läggs ned. Utgrävning Tankgropen grävs ut ca 60 cm bredare än tankens diameter. Om tankarna ska placeras i lös jord, lera, silt eller liknande ska tankgropens väggar säkras med fiberduk. Detta för att förhindra att återfyllningsmassorna tränger in i tankgropen så att tanken förlorar nödvändigt sidostöd. Dränering/förankring Vid fara för högt grundvatten ska tankgropen dräneras ut så att grundvattennivå sänks till minst 200 mm under botten i utgrävd tankgrop. Om sänkning av grundvattennivå ej är möjlig genom dränering måste tanken förankras. Förslagsvis gjuts ett armerat förankringsfundament i betong med förankringsöglor. Tjockleken bör vara minst 150 mm i botten för båda tankarna. OBS! förankringsfundament ger extra grävdjup. Godkända förankringsband används och spänns korsvis runt tankhals och ned i de fyra förankringsbultarna. Nedsättning Innan nedsättning utjämnas botten på tankgropen (ev på förankringsfundament) med makadam 8-12 mm. Makadamen komprimeras till ett plant 200 mm underlag för minireningsverket. Tankarna lyfts på plats med hjälp av sling som sätts fast i tankens fästöglor. OBS! lyftkrok som förorsakar brytning i tankens lyftöglor får ej användas! Eventuell förlängningshals sätts på, popnitas och tätas med typ Sikaflex eller liknande på båda sidor. Fyllning Området närmast minireningsverket återfylls med makadam 8-12 mm som komprimeras lagvis runt anläggningen upp till 300 mm under toppen på manhålsluckan. Det är viktigt att återfyllningsmaterialet packas väl in under tankarnas bottnar. Resterande fyllning kan ske med sten- och lerfria utgrävda massor. Alla fyllningsmassor ska vara tjälfria och ej innehålla snö eller is. Under återfyllning är det lämpligt att fylla tankarna med vatten för att skapa stadga. Efter nedsättningen och återfyllning ska minireningsverket vara helt fylld med vatten i alla kammare. Minireningsverket är ej konstruerat för montage under väg. Vid behov av installation under körbar yta, kontakta Goodtechs distriktsrepresentant. Isolering av tank och rörledningar Vid grund rörläggning och högt stående tankar, delvis över tjälfritt djup, ska rör och ovankant tankar isoleras med markisolering. Vid installation i fritidshus eller annan verksamhet som kan stå oanvänd under en längre tid, ska man ta speciell hänsyn till detta. Behov av isolering bör tas i samråd med utförande markentreprenör/rörläggare.

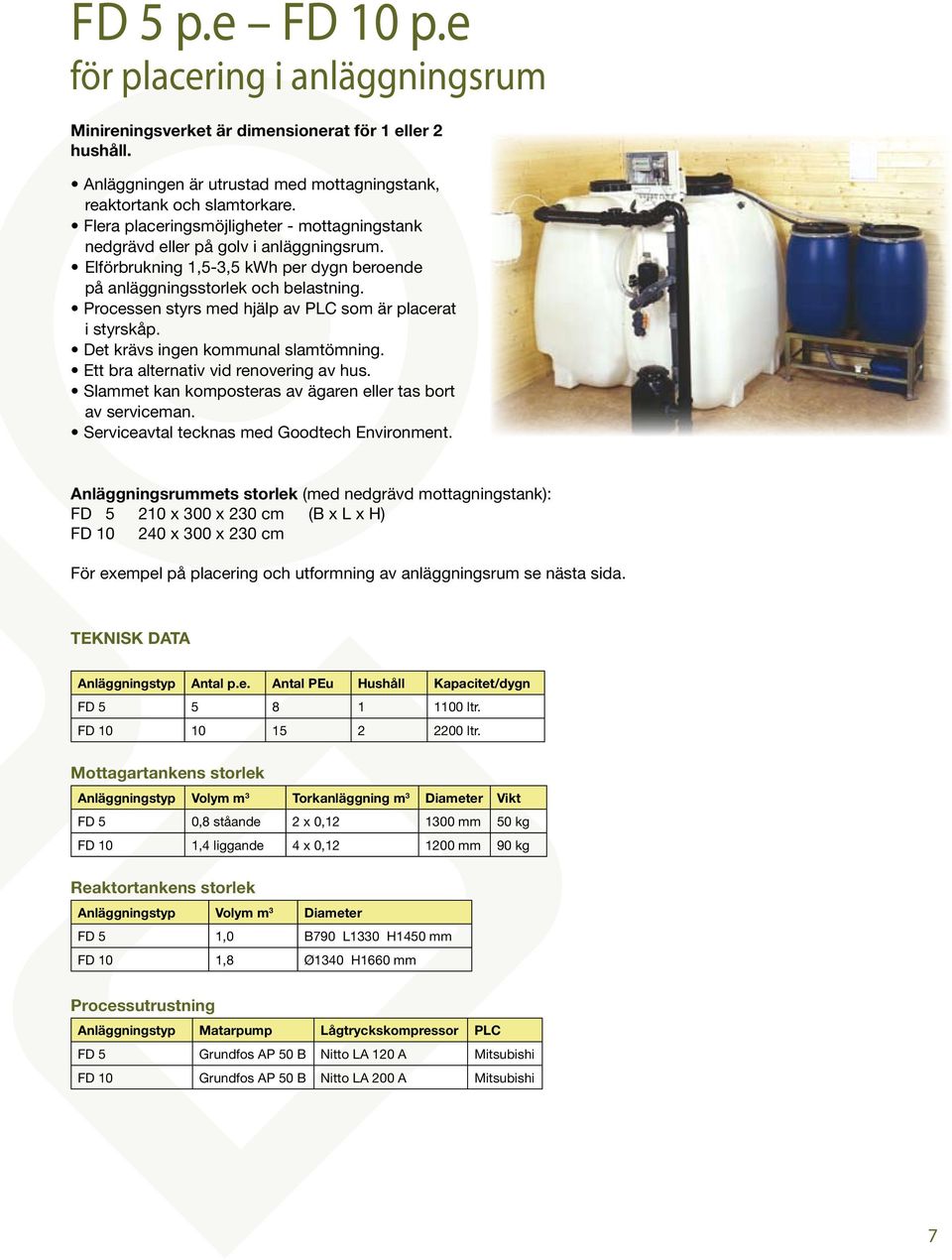

7 FD 5 p.e FD 10 p.e för placering i anläggningsrum Minireningsverket är dimensionerat för 1 eller 2 hushåll. Anläggningen är utrustad med mottagningstank, reaktortank och slamtorkare. Flera placeringsmöjligheter - mottagningstank nedgrävd eller på golv i anläggningsrum. Elförbrukning 1,5-3,5 kwh per dygn beroende på anläggningsstorlek och belastning. Processen styrs med hjälp av PLC som är placerat i styrskåp. Det krävs ingen kommunal slamtömning. Ett bra alternativ vid renovering av hus. Slammet kan komposteras av ägaren eller tas bort av serviceman. Serviceavtal tecknas med Goodtech Environment. Anläggningsrummets storlek (med nedgrävd mottagningstank): FD x 300 x 230 cm (B x L x H) FD x 300 x 230 cm För exempel på placering och utformning av anläggningsrum se nästa sida. Teknisk data Anläggningstyp Antal p.e. Antal PEu Hushåll Kapacitet/dygn FD ltr. FD ltr. Mottagartankens storlek Anläggningstyp Volym m 3 Torkanläggning m 3 Diameter Vikt FD 5 0,8 ståande 2 x 0, mm 50 kg FD 10 1,4 liggande 4 x 0, mm 90 kg Reaktortankens storlek Anläggningstyp Volym m 3 Diameter FD 5 1,0 B790 L1330 H1450 mm FD 10 1,8 Ø1340 H1660 mm Processutrustning Anläggningstyp Matarpump Lågtryckskompressor PLC FD 5 Grundfos AP 50 B Nitto LA 120 A Mitsubishi FD 10 Grundfos AP 50 B Nitto LA 200 A Mitsubishi

8 Utformning av anläggningsrum Biovac FD 5 och FD 10 Mottagningstank och rörinstallation Tanken grävs ned i förhållande till bifogad specifikation från tankleverantören. Vid fara för uppdrift måste tanken förankras. Alternativt placeras mottagningstanken på golvet i anläggningsrummet. Inloppsröret för råkloak Ø110 mm, kopplas till mottagningstanken enligt bifogad ritning. Pumpledning, kabelrör, omloppsrör och utlopp monteras på mottagningstanken enligt ritning. Utloppsledning, Ø110 mm kopplas till mottagningstanken enligt ritningar. Avloppsstammen ska vara ventilerad genom tak över nock. SANITÄRA INSTALLATIONER Anläggningsrummet ska byggas som våtrum och utrustas med vattenkran med påmonterad snabbkoppling för service och renhållning, samt med Ballofix med invändig gängning (1/4 ). Vattentryck: min. 3 bar, max 6 bar (för styrning av utloppsventil). Alternativt används en luftkompressor för styrning av utloppsventil. Det skall vara gjutet och stålputsat golv i anläggningsrummet. Det ska vara golvbrunn i rummet, men det ska ej gjutas med lutning i den delen av rummet där där minireningsverkets tankar eller slamtork placeras. Det är önskvärt att anläggningsrummet utrustas med tvättställ. ELEKTRISKA INSTALLATIONER Elektriska installationer i anläggningsrummet ska ha minimum tätningsgrad IP 44. Anläggningen ska ha egen grupp, 230V/10A. Gruppen avslutas i vattentät 1-fas dubbel stickkontakt på väggen. För att upprätthålla god biologisk nedbrytning i anläggningen, ska temperaturen i anläggningsrummet alltid vara över 5 C på golvet. Rummet ska vara fullt isolerat. Anläggningsrummet ska ha egen permanent belysning. Vid placering i eget hus ska signalkabel läggas från anläggningsrummet till bostadshuset. Larmet ska vara hörbart från husets vardagsrum. Alternativt kan det monteras en lampa som larm.

9 FD 15 p.e FD 35 p.e för placering i anläggningsrum Minireningsverket är dimensionerat för 3-7 hushåll. Kombitank, dvs kombinerat slamlager och mottagningstank för nedgrävning. Reaktortank placeras i isolerat rum. När flera hus går samman om en gemensam lösning blir kostnaderna reducerade för varje bostad, både som investering och årligt serviceavtal. Liten slamproduktion låga slamtömningskostnader. Serviceavtal tecknas med Biovac. Krav för anläggningsrum: (B x L x H) FD x 320 x 230 cm FD x 330 x 250 cm FD x 370 x 250 cm FD x 370 x 250 cm Vägghöjd med 27 o invändig takvinkel. Vid plant innertak måste rumshöjden ökas med 50 cm. Teknisk data Anläggningstyp Antal p.e. Antal PEu Hushåll Kapacitet/dygn FD ltr. FD ltr. FD ltr. FD ltr. Kombitankens storlek Anläggningstyp Volym m 3 Mottagningstank Slamlager Diameter Längd Vikt kombitank FD 15 6,0 3,2 2, mm 3280 mm 270 kg FD 20 6,0 3,2 2, mm 3280 mm 270 kg FD 25 9,0 5,0 4, mm 4770 mm 380 kg FD 35 12,0 7,0 5, mm 6270 mm 490 kg Reaktortankens storlek Anläggningstyp Volym m 3 Diameter Höjd FD 15 2, mm 1870 mm FD 20 3, mm 2250 mm FD 25 5, mm 2290 mm FD 35 5, mm 2290 mm Processutrustning Matarpump Lågtryckskompressor PLC Grundfos AP 50 B Grundfos AP 50 B Nitto LA 200 A (FD 15 och FD 20) Nitto LA 200 A (FD 25 och FD 35) Mitsubishi Mitsubishi

10 Efterpolering/efterbehandling av renat avloppsvatten Vid utsläpp av renat avloppsvatten till känsliga mottagare (recipienter) kan det finnas behov av någon typ av efterpolering. Efterpoleringen har till uppgift att vara en extra säkerhet mot att orenat avloppsvatten når recipienten vid en eventuell driftstörning hos reningsverket. Biovac Efterpolering reducerar dessutom ytterligare tot-p, tot-n, BOD7 och bakterier utöver den höga reningseffekt som Biovac minireningsverk redan har. Biovac EP Filtralite Efterpoleringsanläggning (EP) med Filtralite till minireningsverk för ett och två hushåll. Biovac EP Fitralite består av en liters tank fylld delvis med Filtralite. Biovac EP Filtralite är utformad så att det renade vattnet får längsta möjliga uppehållstid i tanken innan vattnet släpps till recipienten. EP-tanken placeras efter reningsverket och utloppsledningen från reningsverket ansluts till EP-tanken med 75 mm rör. Ledningen läggs med ett fall på minst 1%. För att få rätt marknivå vid återfyllning används en förhöjningshals på tanken. Biovac EP H2O2 hygieniserar det renade avloppsvattnet så att bakteriehalten understiger gränsvärdet för badvattenkvalité vilket motsvarar en reduktion av TKB på minst 99,9% eller ett utsläpp på maximalt TKB per 100 ml renat avloppsvatten. Vattnet strömmar genom EP-tanken med självfall. Inga rörliga delar eller pumpar finns i EP-tanken. Utloppsledningen läggs med ett 110 mm rör med ett fall på minst 1% fall till lämplig recipient (dike, bäck, sjö eller liknande). EP-tanken har en utloppskammare där provtagning av det renade och polerade vattnet kan tas för att verifiera avloppsanläggningens funktion. Biovac EP H2O2 Efterpoleringsanläggning (EP) med H2O2 (väteperoxid) till minireningsverk för ett och två hushåll. EP-tanken placeras efter reningsverket och utloppsledningen från reningsverket ansluts till EP-tanken med 110 mm rör. Ledningen läggs med ett fall på minst 1%. För att få rätt marknivå vid återfyllning används en förhöjningshals på tanken. Biovac EP H2O2 består av en liters tank och är utformad så att det renade vattnet får längsta möjliga uppehållstid i tanken innan vattnet släpps till recipienten. En doseringspump tillsätter H2O2 i varje sats renat avloppsvatten som kommer till tanken. Hela processen styrs av reningsanläggningens processtyrning. Den långa uppehållstiden i tanken och tillsättningen av H2O2 gör att bakterier oxideras och dör. Vattnet strömmar genom EP-tanken med självfall. Inga rörliga delar eller pumpar finns i EP-tanken. Utloppsledningen från EP-tanken läggs med ett 110 mm rör med ett fall på minst 1% fall till lämplig recipient (dike, bäck, sjö, eller liknande). Provtagning för att verifiera reningsresultatet av det renade vattnet görs direkt i tanken. 10 Utloppsanordning/recipient Kommunen brukar normalt kräva att utsläppet av det renade avloppsvattnet från minireningsverket ska gå i slutna ledningar till lämplig utsläppspunkt, en vattendragsrecipient (flod, bäck, sjö eller dike). Det kan också vara aktuellt att föra det renade vattnet till exempelvis till en stenkista eller till en infiltrationsbädd. Det förutsätter att de jordmassor som finns på plats har förmågan att ta upp det renade vattnet, något som ska dokumenteras genom en provgrop när utloppet går till en stenkista eller infiltrationsbädd. Vid sådan infiltration kräver Biovac normalt att det monteras en liten inspektionsbrunn mellan minireningsverket och infiltrationsanläggningen. För information om efterbehandling, dimensionering, materialval och godkända entreprenörer/konsulter ta kontakt med din lokala Biovac-representant. Din kommun kan också hänvisa till var du finner rätt information.

11 Bra att veta Det är kommunen som ger tillstånd till enskilda avlopp. Kontakta Goodtech Environment och din kommuns miljökontor om du planerar eller projekterar t ex nybyggnation, omläggning av äldre avloppsanläggningar eller om den sanitära standarden i en befintlig fastighet ska höjas. Dom flesta kommuner har ansökningsblanketter och lista över bilagor på sina hemsidor. Vanliga bilagor är: Situationsplan Grundvattennivå Jordanalys Det är klokt att, t ex i samband med nybyggnation, lösa frågan om avlopp i god tid om det finns tveksamheter kring förutsättningarna för att inrätta eller ändra en avloppsanläggning. Tänk på husets placering även med tanke på avloppet! Reningsverk utan slamtork ska placeras så att det lätt kan nås av kommunens slamsugningsbilar och får inte förorsaka olägenheter för grannar eller för omgivningen i övrigt. Anläggningar utan slamtork ska tömmas minst en gång per år och ombesörjes av kommunen utsedd entreprenör enligt renhållningslagen. Husets avlopp ska ventileras på husets tak över nock. Vakuumventil ska ej användas. Endast normalt hushållsspillvatten får anslutas till avloppsanläggningen. Oljehaltigt spillvatten, dagvatten (takvatten) eller dräneringsvatten får inte kopplas till avloppsanläggningen. Våra lokala representanter hjälper gärna till med planering, projektering och kontakter med kommunen. De kan också rekommendera rörläggare, elektriker och gräventreprenörer vid behov. CHECKLISTA Kontaktat min lokala Goodtech-representant/avtalat möte Kontaktat kommunens miljökontor för viktig information i samband med projektet. Köpekontrakt/avtal om sannolik leveranstidpunkt Andra nödvändiga hantverkare Gräventreprenör (nedläggning av tank, rör, utlopp etc) Rörläggare (ventilering på husets tak över nock etc) Elektriker (framdragning av el till styrskåp etc) Ansökan om tillstånd (inkl. alla bilagor) Mottagit tillstånd Kontaktat min lokala Goodtech-representant för genomförandet av projektet. Genomgått upplärning och mottagit användarinstruktion från Goodtech Environment. Projekt färdigt. 11

12 Biovac SBR-process (Satsvis Biologisk Rening) Uppfyllningsfas Om det finns avloppsvatten i mottagningstanken pumpas detta till reaktorn. När reaktorn är full startar reaktionsfasen. Mottagningstanken fungerar nu som en buffert för nytt avloppsvatten under den tid det tar för reaktorn att genomföra en reningscykel. Reaktionsfas När reaktorn fyllts upp efter uppfyllningsfasen startar reaktionsfasen. Ca 30% av reaktorns totala volym består av aktivt biologiskt slam. Det orenade avloppsvattnet blandas med slammet med hjälp av luft. Syresättningen pågår kontinuerligt under tre timmar. Syresättning och näringsrikt orenat avloppsvatten stimulerar tillväxten av bakterier och mikroorganismer, vilket i sin tur renar vattnet. För att fånga den sista vattenlösliga fosforn tillsätts ett flockningsmedel som binder fosforn till slammet. Sedimenteringsfas Under denna fas avstannar all luftning för uppnå ett lugnt och stabilt sedimenteringsförhållande. Det biologiska slammet sjunker nu till botten på reaktortanken. Slamuttag Under sedimenteringsfasen tas den överskottsmängd aktivt slam som bildats under reaktionsfasen bort. Överskottslammet hamnar i en speciell slamtank eller i en slamtork, beroende på typ av anläggning. Utloppsfas När överskottslammet är borttaget och kvarvarande aktivt slam har sedimenterat klart i reaktorn, dräneras det renade avloppsvattnet till recipienten/ utloppsanordningen. Efter utloppsfasen startar uppfyllningsfasen igen om det är orenat avloppsvatten i mottagningstanken, annars startar väntfasen. Väntfas Om det inte finns avloppsvatten att rena går anläggningen i väntfas med periodisk luftning av det aktiva slammet. Om väntfasen varar i mer än två dygn går anläggningen i dvala, vilket innebär en mer sparsam luftning för att upprättahålla livet i det aktiva slammet så länge som möjligt. Tryck Prinfo Grafiskt Center 2010 Goodtech Environment Göteborg AB Tel E-post info@biovac.se Hemsida Kontakta:
