1 Huvudkatalog Mjukstartare Typ PSR Typ PSS Typ PST/PSTB Katalog 1SFC132004C3401 rev.2 December 2008 (1SFC132198F0001)

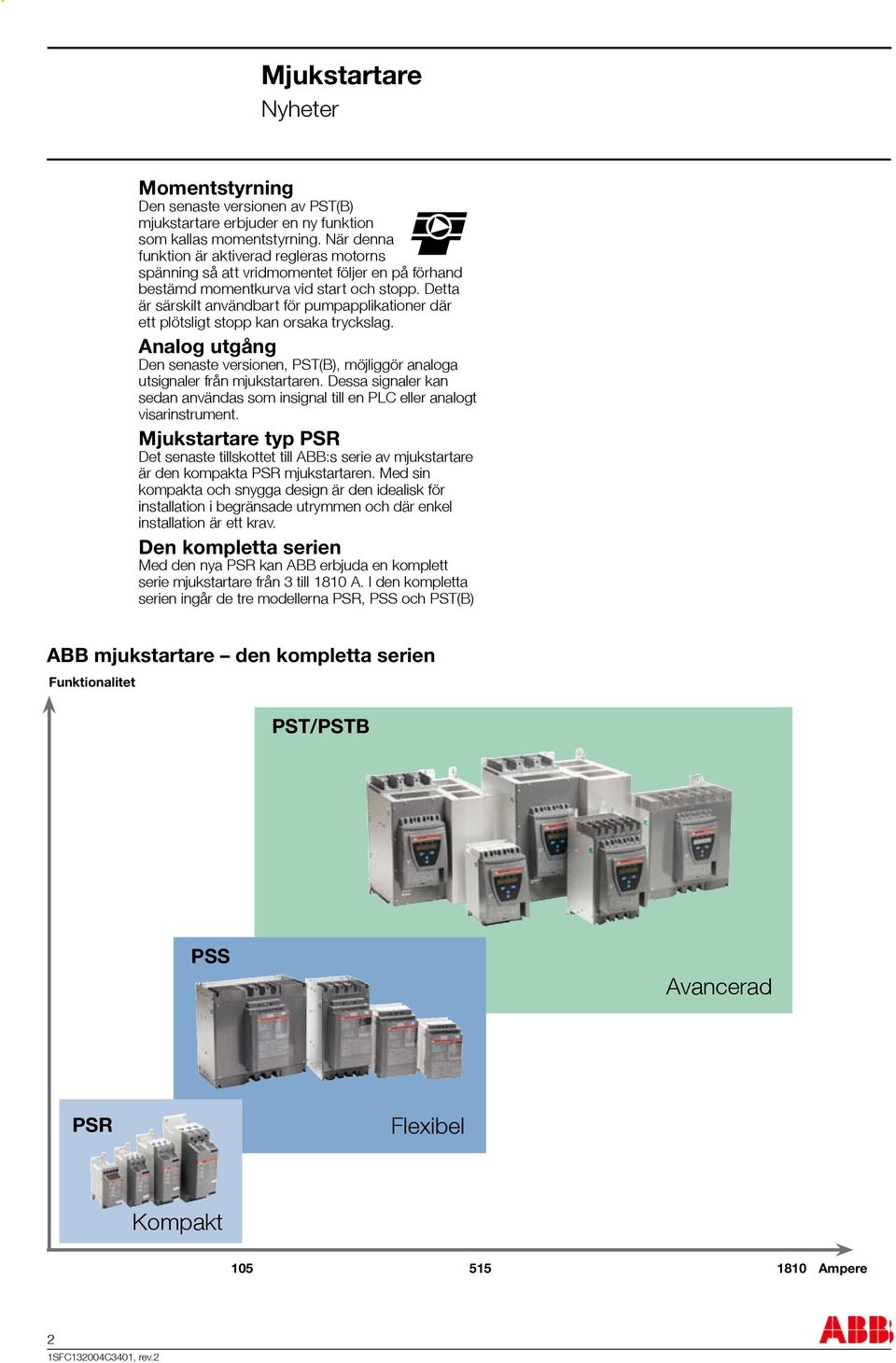

2 Nyheter Momentstyrning Den senaste versionen av PST(B) mjukstartare erbjuder en ny funktion som kallas momentstyrning. När denna funktion är aktiverad regleras motorns spänning så att vridmomentet följer en på förhand bestämd momentkurva vid start och stopp. Detta är särskilt användbart för pumpapplikationer där ett plötsligt stopp kan orsaka tryckslag. Analog utgång Den senaste versionen, PST(B), möjliggör analoga utsignaler från mjukstartaren. Dessa signaler kan sedan användas som insignal till en PLC eller analogt visarinstrument. Mjukstartare typ PSR Det senaste tillskottet till ABB:s serie av mjukstartare är den kompakta PSR mjukstartaren. Med sin kompakta och snygga design är den idealisk för installation i begränsade utrymmen och där enkel installation är ett krav. Den kompletta serien Med den nya PSR kan ABB erbjuda en komplett serie mjukstartare från 3 till 1810 A. I den kompletta serien ingår de tre modellerna PSR, PSS och PST(B) ABB mjukstartare den kompletta serien Funktionalitet PST/PSTB PSS Avancerad PSR Flexibel Kompakt Ampere 2

3 Innehåll Sida Allmänt... 4 Den kompletta serien... 5 Mjukstartare, typ PSR Översikt... 6 Beskrivning... 7 Beställning (inkl. tillbehör)... 8 Tekniska data, UL-data... 9 Mjukstartare, typ PSS Översikt Applikation och Beskrivning Beställning Tillbehör Tekniska data UL-data Mjukstartare, typ PST Översikt Applikation och Beskrivning Beställning Tillbehör FBP Fältbussplug Tekniska data UL-data Instruktion för väggmontering Mått Kretsscheman Certifikat och godkännanden Marknadsledande inom automationsteknik, Avdelningen för automationsprodukter, lågspänningsprodukter Information om katalogen: Beställningsuppgifter: Vid beställning ska antingen Typ eller Beställningsnummer anges. Observera att för en del av produkterna måste ytterligare kodbokstäver/kodsiffror anges för att TYP/Beställningsnummer Förpackning: Samtlliga mjukstartarenheter och de flesta tillbehör levereras i separata förpackningar. En del av tillbehören är sampackade i satser med n artiklar (se Förpack.st i beställningsavsnitten). För dessa artiklar beställs en mängd som motsvarar en multipel av antalet i förpackningen. Exempel: Om det är två artiklar i förpackningen beställs minst två, fyra, sex osv. OBS! Varje Typ eller Beställningsnummer motsvarar endast en artikel. Produkterna som beskrivs i den här katalogen kan ändras (konstruktion, mått tekniska data osv) utan föregående avisering. 3

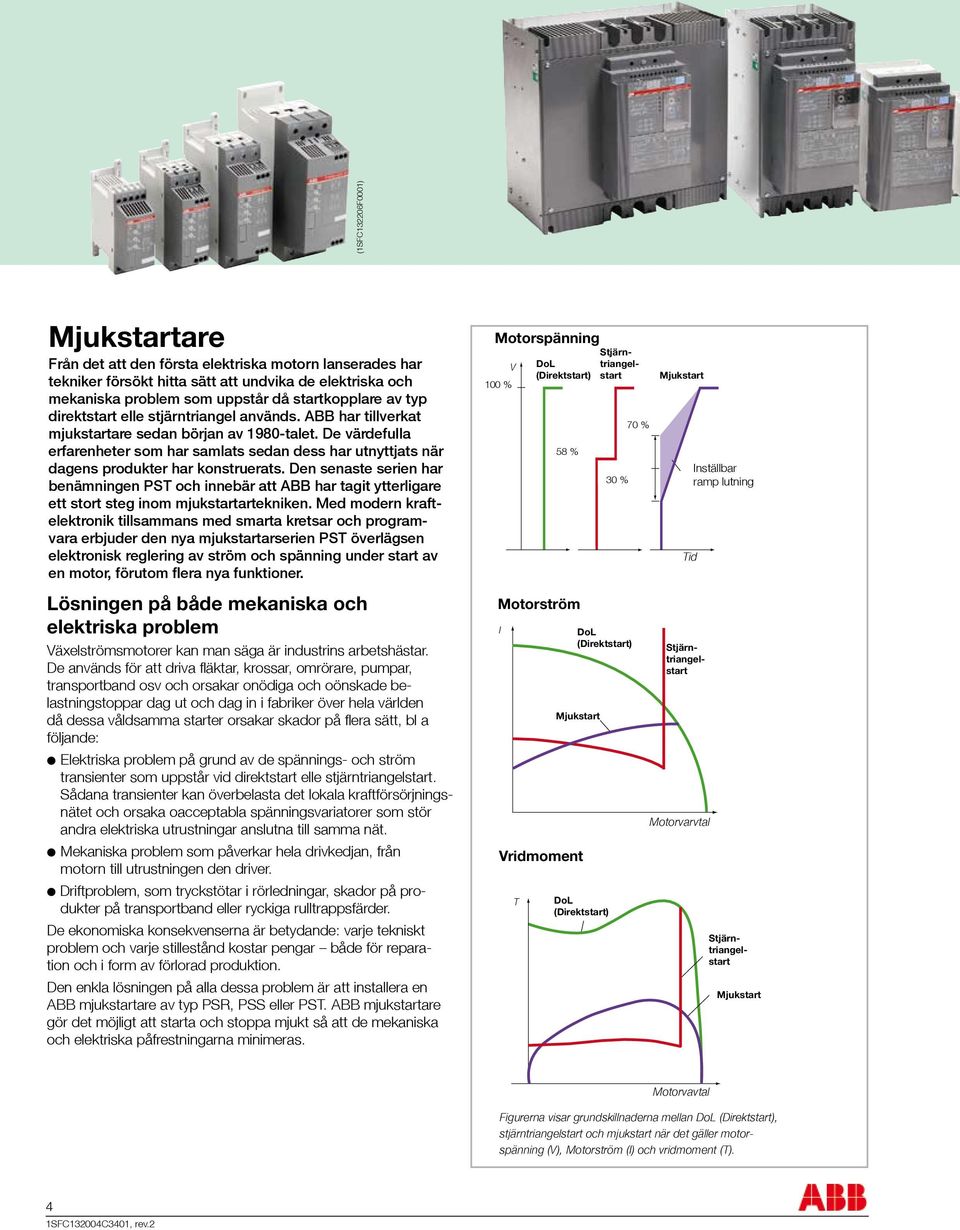

4 (1SFC132206F0001) Mjukstartare Från det att den första elektriska motorn lanserades har tekniker försökt hitta sätt att undvika de elektriska och mekaniska problem som uppstår då startkopplare av typ direktstart elle stjärntriangel används. ABB har tillverkat mjukstartare sedan början av 1980-talet. De värdefulla erfarenheter som har samlats sedan dess har utnyttjats när dagens produkter har konstruerats. Den senaste serien har benämningen PST och innebär att ABB har tagit ytterligare ett stort steg inom mjukstartartekniken. Med modern kraftelektronik tillsammans med smarta kretsar och programvara erbjuder den nya mjukstartarserien PST överlägsen elektronisk reglering av ström och spänning under start av en motor, förutom flera nya funktioner. Lösningen på både mekaniska och elektriska problem Växelströmsmotorer kan man säga är industrins arbetshästar. De används för att driva fläktar, krossar, omrörare, pumpar, transportband osv och orsakar onödiga och oönskade belastningstoppar dag ut och dag in i fabriker över hela världen då dessa våldsamma starter orsakar skador på flera sätt, bl a följande: Elektriska problem på grund av de spännings- och ström transienter som uppstår vid direktstart elle stjärntriangelstart. Sådana transienter kan överbelasta det lokala kraftförsörjningsnätet och orsaka oacceptabla spänningsvariatorer som stör andra elektriska utrustningar anslutna till samma nät. Mekaniska problem som påverkar hela drivkedjan, från motorn till utrustningen den driver. Driftproblem, som tryckstötar i rörledningar, skador på produkter på transportband eller ryckiga rulltrappsfärder. De ekonomiska konsekvenserna är betydande: varje tekniskt problem och varje stillestånd kostar pengar både för reparation och i form av förlorad produktion. Den enkla lösningen på alla dessa problem är att installera en ABB mjukstartare av typ PSR, PSS eller PST. ABB mjukstartare gör det möjligt att starta och stoppa mjukt så att de mekaniska och elektriska påfrestningarna minimeras. Motorspänning V 100 % Motorström I Vridmoment T Stjärn- DoL triangel- (Direktstart) start 58 % DoL (Direktstart) Mjukstart DoL (Direktstart) 30 % 70 % Mjukstart Tid Motorvarvtal Inställbar ramp lutning Stjärntriangelstart Stjärntriangelstart Mjukstart Motorvavtal Figurerna visar grundskillnaderna mellan DoL (Direktstart), stjärntriangelstart och mjukstart när det gäller motorspänning (V), Motorström (I) och vridmoment (T). 4

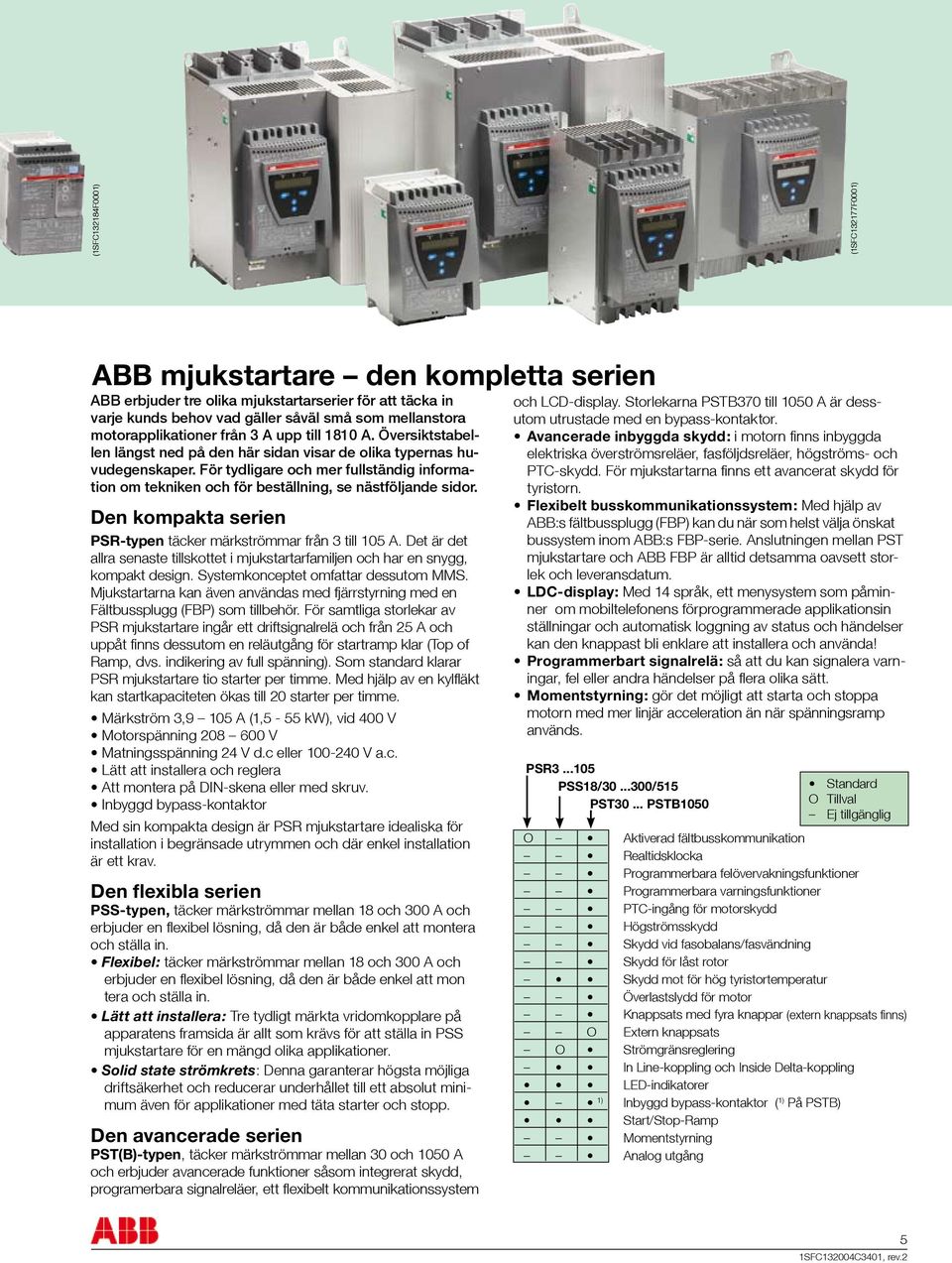

5 (1SFC132184F0001) (1SFC132177F0001) ABB mjukstartare den kompletta serien ABB erbjuder tre olika mjukstartarserier för att täcka in varje kunds behov vad gäller såväl små som mellanstora motorapplikationer från 3 A upp till 1810 A. Översiktstabellen längst ned på den här sidan visar de olika typernas huvudegenskaper. För tydligare och mer fullständig information om tekniken och för beställning, se nästföljande sidor. Den kompakta serien PSR-typen täcker märkströmmar från 3 till 105 A. Det är det allra senaste tillskottet i mjukstartarfamiljen och har en snygg, kompakt design. Systemkonceptet omfattar dessutom MMS. Mjukstartarna kan även användas med fjärrstyrning med en Fältbussplugg (FBP) som tillbehör. För samtliga storlekar av PSR mjukstartare ingår ett driftsignalrelä och från 25 A och uppåt finns dessutom en reläutgång för startramp klar (Top of Ramp, dvs. indikering av full spänning). Som standard klarar PSR mjukstartare tio starter per timme. Med hjälp av en kylfläkt kan startkapaciteten ökas till 20 starter per timme. Märkström 3,9 105 A (1,5-55 kw), vid 400 V Motorspänning V Matningsspänning 24 V d.c eller V a.c. Lätt att installera och reglera Att montera på DIN-skena eller med skruv. Inbyggd bypass-kontaktor Med sin kompakta design är PSR mjukstartare idealiska för installation i begränsade utrymmen och där enkel installation är ett krav. Den flexibla serien PSS-typen, täcker märkströmmar mellan 18 och 300 A och erbjuder en flexibel lösning, då den är både enkel att montera och ställa in. Flexibel: täcker märkströmmar mellan 18 och 300 A och erbjuder en flexibel lösning, då den är både enkel att mon tera och ställa in. Lätt att installera: Tre tydligt märkta vridomkopplare på apparatens framsida är allt som krävs för att ställa in PSS mjukstartare för en mängd olika applikationer. Solid state strömkrets: Denna garanterar högsta möjliga driftsäkerhet och reducerar underhållet till ett absolut minimum även för applikationer med täta starter och stopp. Den avancerade serien PST(B)-typen, täcker märkströmmar mellan 30 och 1050 A och erbjuder avancerade funktioner såsom integrerat skydd, programerbara signalreläer, ett flexibelt kommunikationssystem och LCD-display. Storlekarna PSTB370 till 1050 A är dessutom utrustade med en bypass-kontaktor. Avancerade inbyggda skydd: i motorn finns inbyggda elektriska överströmsreläer, fasföljdsreläer, högströms- och PTC-skydd. För mjukstartarna finns ett avancerat skydd för tyristorn. Flexibelt busskommunikationssystem: Med hjälp av ABB:s fältbussplugg (FBP) kan du när som helst välja önskat bussystem inom ABB:s FBP-serie. Anslutningen mellan PST mjukstartare och ABB FBP är alltid detsamma oavsett storlek och leveransdatum. LDC-display: Med 14 språk, ett menysystem som påminner om mobiltelefonens förprogrammerade applikationsin ställningar och automatisk loggning av status och händelser kan den knappast bli enklare att installera och använda! Programmerbart signalrelä: så att du kan signalera varningar, fel eller andra händelser på flera olika sätt. Momentstyrning: gör det möjligt att starta och stoppa motorn med mer linjär acceleration än när spänningsramp används. PSR PSS18/ /515 PST30... PSTB1050 Standard O Tillval Ej tillgänglig O Aktiverad fältbusskommunikation Realtidsklocka Programmerbara felövervakningsfunktioner Programmerbara varningsfunktioner PTC-ingång för motorskydd Högströmsskydd Skydd vid fasobalans/fasvändning Skydd för låst rotor Skydd mot för hög tyristortemperatur Överlastslydd för motor Knappsats med fyra knappar (extern knappsats finns) O Extern knappsats O Strömgränsreglering In Line-koppling och Inside Delta-koppling LED-indikatorer 1) Inbyggd bypass-kontaktor ( 1) På PSTB) Start/Stop-Ramp Momentstyrning Analog utgång 5

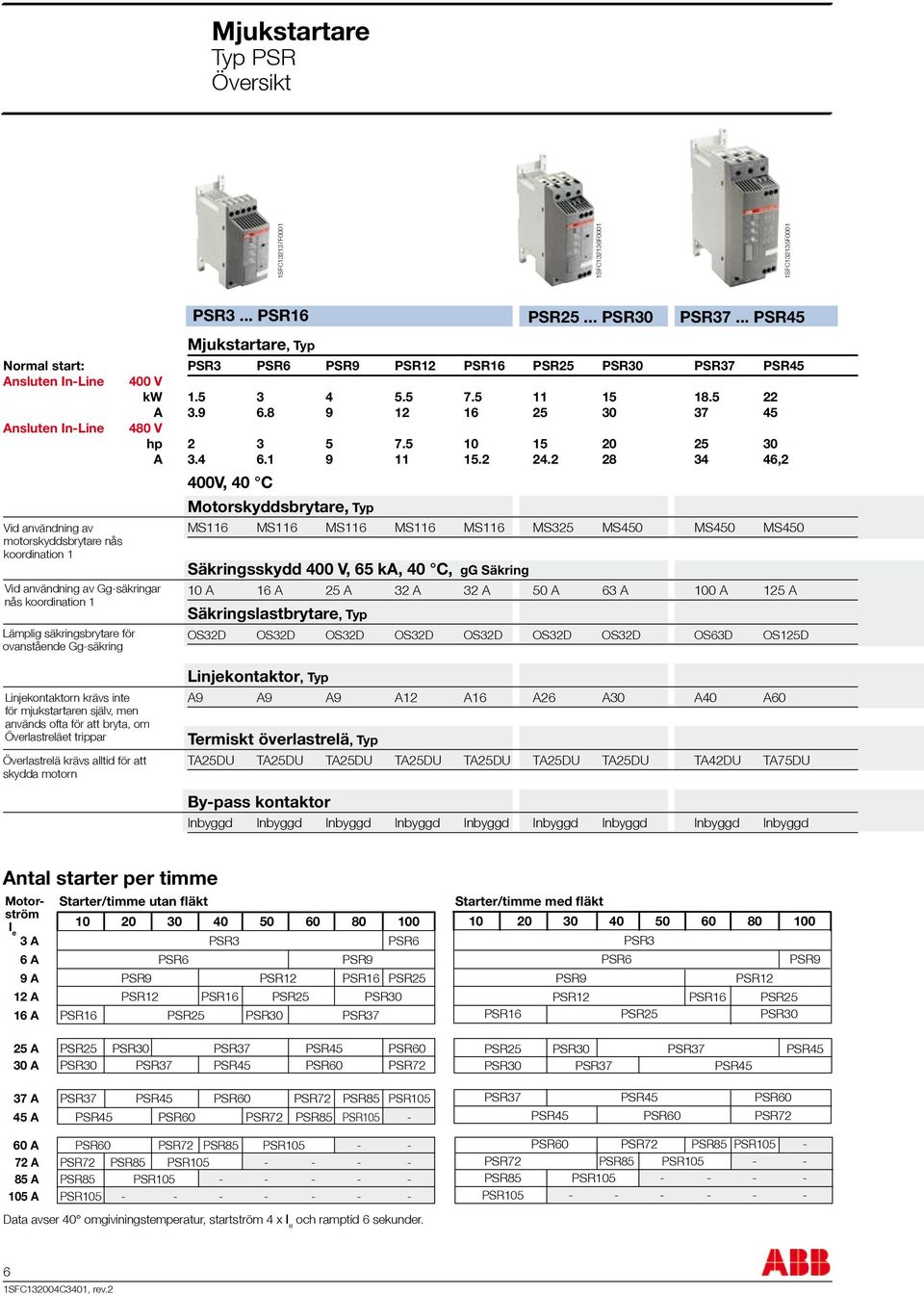

6 Typ PSR Översikt 1SFC132137F0001 1SFC132136F0001 1SFC132135F0001 PSR3... PSR16 PSR25... PSR30 PSR37... PSR45 Mjukstartare, Typ Normal start: PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 Ansluten In-Line 400 V kw A Ansluten In-Line 480 V hp A ,2 Vid användning av motorskyddsbrytare nås koordination 1 Vid användning av Gg-säkringar nås koordination 1 Lämplig säkringsbrytare för ovanstående Gg-säkring 400V, 40 C Motorskyddsbrytare, Typ MS116 MS116 MS116 MS116 MS116 MS325 MS450 MS450 MS450 Säkringsskydd 400 V, 65 ka, 40 C, gg Säkring 10 A 16 A 25 A 32 A 32 A 50 A 63 A 100 A 125 A Säkringslastbrytare, Typ OS32D OS32D OS32D OS32D OS32D OS32D OS32D OS63D OS125D Linjekontaktorn krävs inte för mjukstartaren själv, men används ofta för att bryta, om Överlastreläet trippar Överlastrelä krävs alltid för att skydda motorn Linjekontaktor, Typ A9 A9 A9 A12 A16 A26 A30 A40 A60 Termiskt överlastrelä, Typ TA25DU TA25DU TA25DU TA25DU TA25DU TA25DU TA25DU TA42DU TA75DU By-pass kontaktor Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Antal starter per timme Motorström I e Starter/timme utan fläkt A PSR3 PSR6 6 A PSR6 PSR9 9 A PSR9 PSR12 PSR16 PSR25 12 A PSR12 PSR16 PSR25 PSR30 16 A PSR16 PSR25 PSR30 PSR37 25 A PSR25 PSR30 PSR37 PSR45 PSR60 30 A PSR30 PSR37 PSR45 PSR60 PSR72 37 A PSR37 PSR45 PSR60 PSR72 PSR85 PSR A PSR45 PSR60 PSR72 PSR85 PSR A PSR60 PSR72 PSR85 PSR A PSR72 PSR85 PSR A PSR85 PSR A PSR Starter/timme med fläkt PSR9 PSR6 PSR3 PSR12 PSR12 PSR16 PSR25 PSR16 PSR25 PSR30 PSR9 PSR25 PSR30 PSR37 PSR45 PSR30 PSR37 PSR45 PSR37 PSR45 PSR60 PSR45 PSR60 PSR72 PSR60 PSR72 PSR85 PSR105 - PSR72 PSR85 PSR PSR85 PSR PSR Data avser 40 omgiviningstemperatur, startström 4 x I e och ramptid 6 sekunder. 6

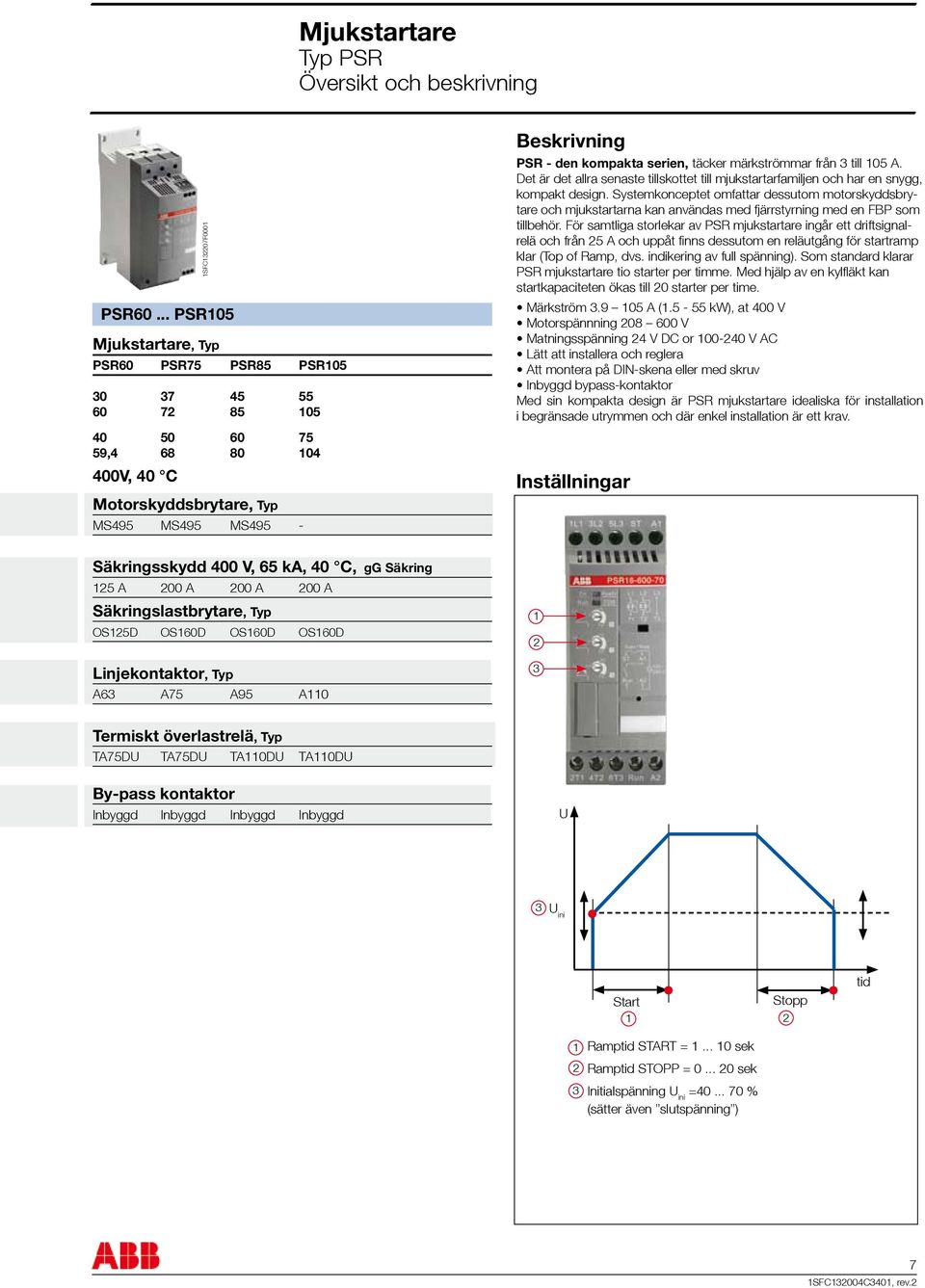

7 Typ PSR Översikt och beskrivning PSR60... PSR105 Mjukstartare, Typ PSR60 PSR75 PSR85 PSR , V, 40 C Motorskyddsbrytare, Typ MS495 MS495 MS495-1SFC132207F0001 Beskrivning PSR - den kompakta serien, täcker märkströmmar från 3 till 105 A. Det är det allra senaste tillskottet till mjukstartarfamiljen och har en snygg, kompakt design. Systemkonceptet omfattar dessutom motorskyddsbrytare och mjukstartarna kan användas med fjärrstyrning med en FBP som tillbehör. För samtliga storlekar av PSR mjukstartare ingår ett driftsignalrelä och från 25 A och uppåt finns dessutom en reläutgång för startramp klar (Top of Ramp, dvs. indikering av full spänning). Som standard klarar PSR mjukstartare tio starter per timme. Med hjälp av en kylfläkt kan startkapaciteten ökas till 20 starter per time. Märkström A ( kw), at 400 V Motorspännning V Matningsspänning 24 V DC or V AC Lätt att installera och reglera Att montera på DIN-skena eller med skruv Inbyggd bypass-kontaktor Med sin kompakta design är PSR mjukstartare idealiska för installation i begränsade utrymmen och där enkel installation är ett krav. Inställningar Säkringsskydd 400 V, 65 ka, 40 C, gg Säkring 125 A 200 A 200 A 200 A Säkringslastbrytare, Typ OS125D OS160D OS160D OS160D Linjekontaktor, Typ A63 A75 A95 A Termiskt överlastrelä, Typ TA75DU TA75DU TA110DU TA110DU By-pass kontaktor Inbyggd Inbyggd Inbyggd Inbyggd U 3 U ini Start 1 1 Ramptid START = sek 2 Ramptid STOPP = sek 3 Initialspänning U ini = % (sätter även slutspänning ) Stopp 2 tid 7

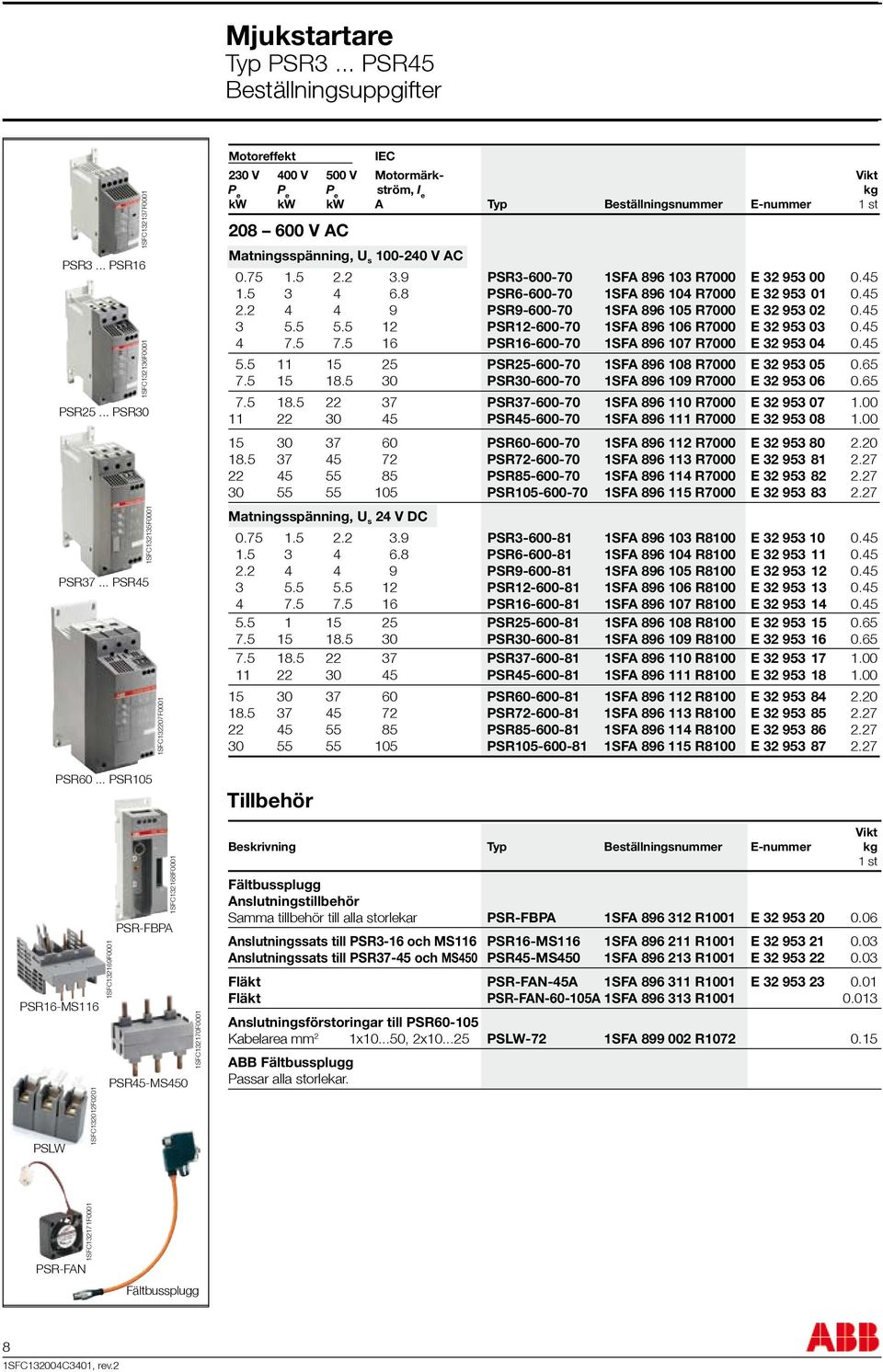

8 Typ PSR3... PSR45 Beställningsuppgifter 1SFC132136F0001 1SFC132137F0001 PSR3... PSR16 PSR25... PSR30 1SFC132135F0001 PSR37... PSR45 PSR60... PSR105 1SFC132207F0001 Motoreffekt IEC 230 V 400 V 500 V Motormärk- ström, I e kg kw kw kw A Typ Beställningsnummer E-nummer 1 st V AC Matningsspänning, U s V AC PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E PSR SFA R7000 E Matningsspänning, U s 24 V DC PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E PSR SFA R8100 E Tillbehör PSR16-MS116 PSLW 1SFC132012F0201 1SFC132168F0001 PSR-FBPA 1SFC132169F0001 1SFC132170F0001 PSR45-MS450 Beskrivning Typ Beställningsnummer E-nummer kg 1 st Fältbussplugg Anslutningstillbehör Samma tillbehör till alla storlekar PSR-FBPA 1SFA R1001 E Anslutningssats till PSR3-16 och MS116 PSR16-MS116 1SFA R1001 E Anslutningssats till PSR37-45 och MS450 PSR45-MS450 1SFA R1001 E Fläkt PSR-FAN-45A 1SFA R1001 E Fläkt PSR-FAN A 1SFA R Anslutningsförstoringar till PSR Kabelarea mm 2 1x , 2x PSLW-72 1SFA R ABB Fältbussplugg Passar alla storlekar. PSR-FAN 1SFC132171F0001 Fältbussplugg 8

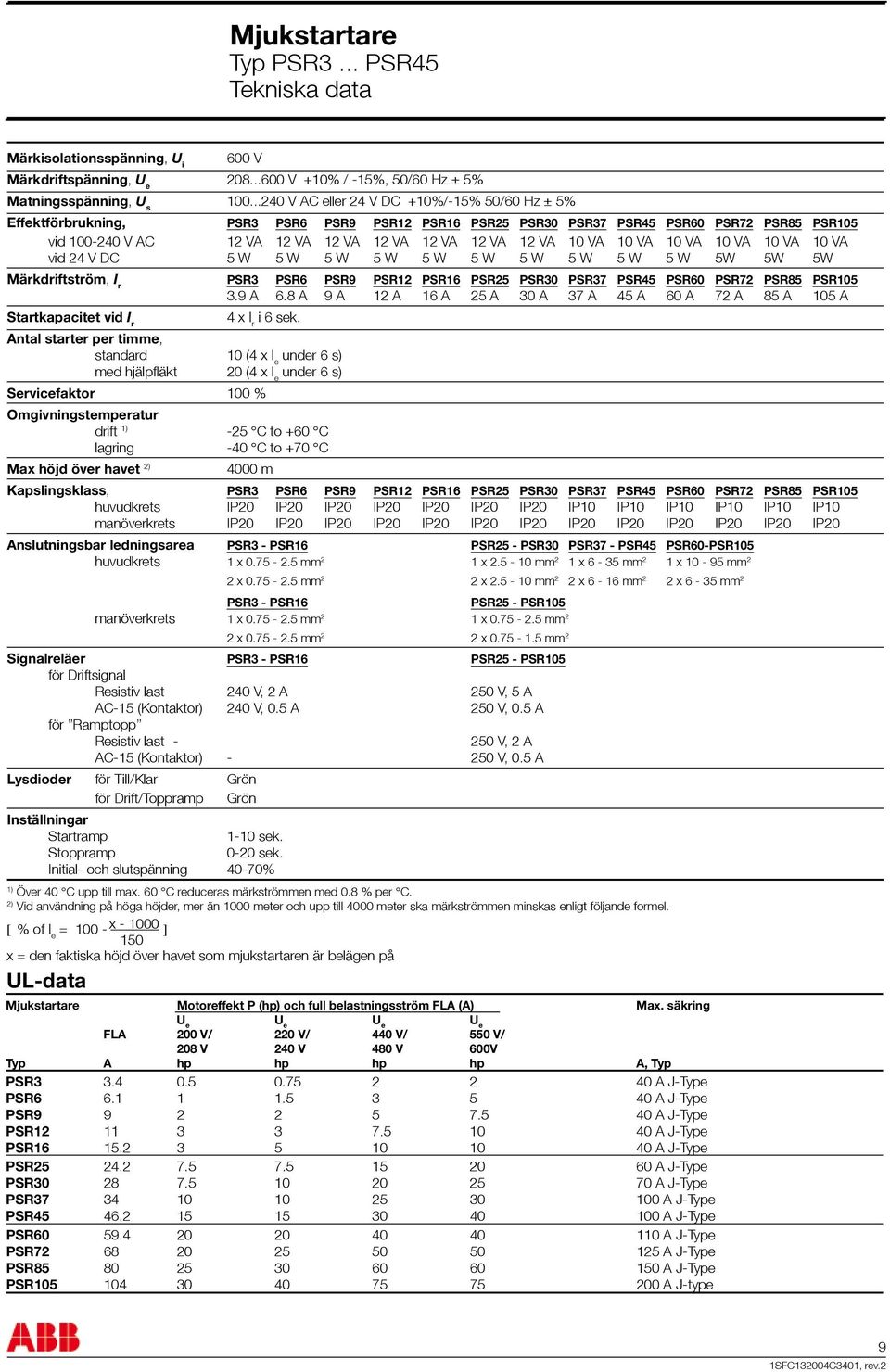

9 Typ PSR3... PSR45 Tekniska data Märkisolationsspänning, U i 600 V Märkdriftspänning, U e V +10% / -15%, 50/60 Hz ± 5% Matningsspänning, U s V AC eller 24 V DC +10%/-15% 50/60 Hz ± 5% Effektförbrukning, PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 vid V AC 12 VA 12 VA 12 VA 12 VA 12 VA 12 VA 12 VA 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA vid 24 V DC 5 W 5 W 5 W 5 W 5 W 5 W 5 W 5 W 5 W 5 W 5W 5W 5W Märkdriftström, I r PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR A 6.8 A 9 A 12 A 16 A 25 A 30 A 37 A 45 A 60 A 72 A 85 A 105 A Startkapacitet vid I r 4 x I r i 6 sek. Antal starter per timme, standard 10 (4 x I e under 6 s) med hjälpfläkt 20 (4 x I e under 6 s) Servicefaktor 100 % Omgivningstemperatur drift 1) -25 C to +60 C lagring -40 C to +70 C Max höjd över havet 2) 4000 m Kapslingsklass, PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 huvudkrets IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP10 IP10 IP10 IP10 IP10 IP10 manöverkrets IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 Anslutningsbar ledningsarea PSR3 - PSR16 PSR25 - PSR30 PSR37 - PSR45 PSR60-PSR105 huvudkrets 1 x mm 2 1 x mm 2 1 x 6-35 mm 2 1 x mm 2 2 x mm 2 2 x mm 2 2 x 6-16 mm 2 2 x 6-35 mm 2 PSR3 - PSR16 PSR25 - PSR105 manöverkrets 1 x mm 2 1 x mm 2 2 x mm 2 2 x mm 2 Signalreläer PSR3 - PSR16 PSR25 - PSR105 för Driftsignal Resistiv last 240 V, 2 A 250 V, 5 A AC-15 (Kontaktor) 240 V, 0.5 A 250 V, 0.5 A för Ramptopp Resistiv last V, 2 A AC-15 (Kontaktor) V, 0.5 A Lysdioder för Till/Klar Grön för Drift/Toppramp Grön Inställningar Startramp 1-10 sek. Stoppramp 0-20 sek. Initial- och slutspänning 40-70% 1) Över 40 C upp till max. 60 C reduceras märkströmmen med 0.8 % per C. 2) Vid användning på höga höjder, mer än 1000 meter och upp till 4000 meter ska märkströmmen minskas enligt följande formel. [ % of I e = x ] 150 x = den faktiska höjd över havet som mjukstartaren är belägen på UL-data Mjukstartare Motoreffekt P (hp) och full belastningsström FLA (A) Max. säkring U e U e U e U e FLA 200 V/ 220 V/ 440 V/ 550 V/ 208 V 240 V 480 V 600V Typ A hp hp hp hp A, Typ PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-Type PSR A J-type 9

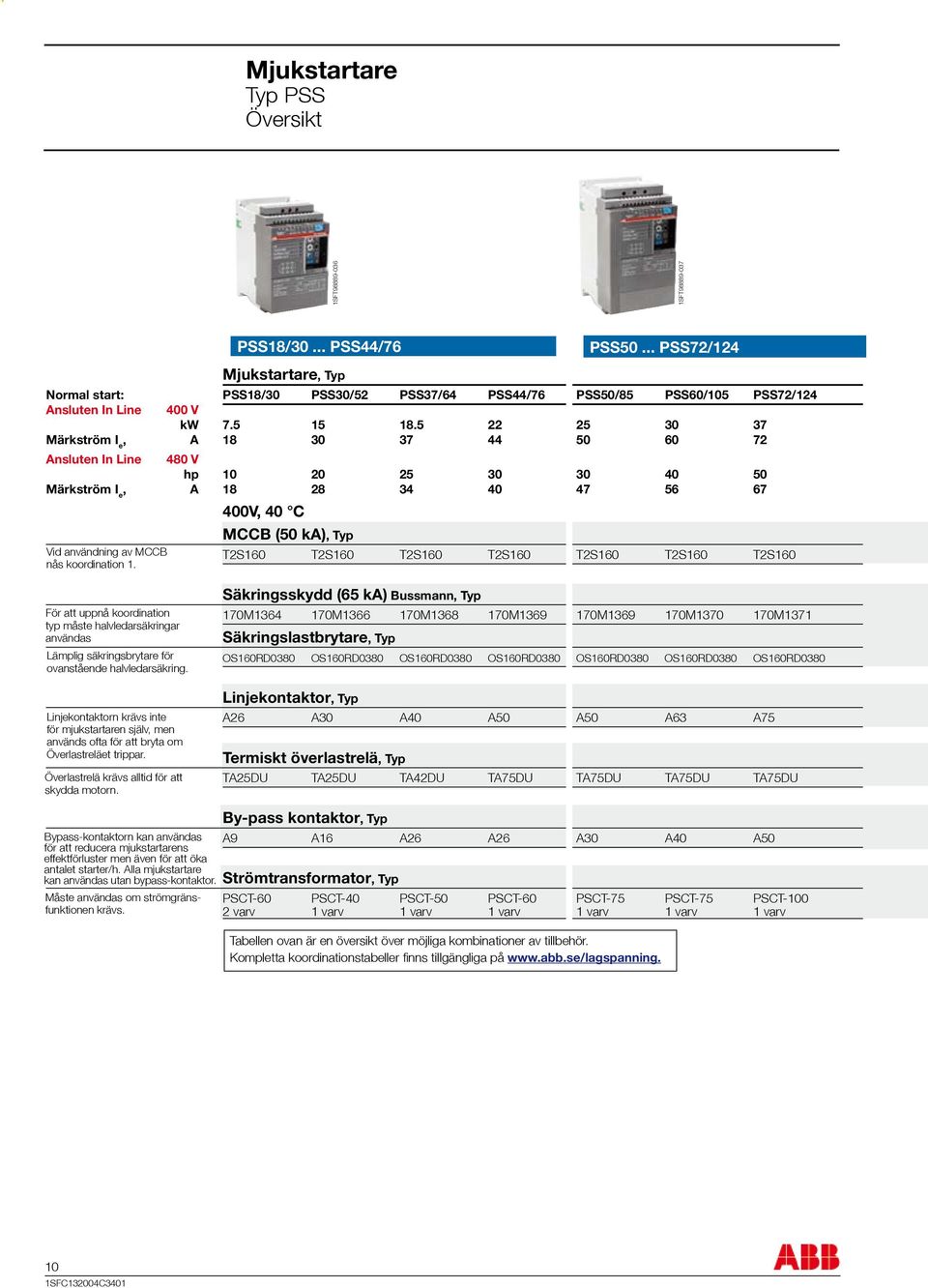

10 Typ PSS Översikt 1SFT SFT PSS18/30... PSS44/76 PSS50... PSS72/124 Mjukstartare, Typ Normal start: PSS18/30 PSS30/52 PSS37/64 PSS44/76 PSS50/85 PSS60/105 PSS72/124 Ansluten In Line 400 V kw Märkström I e, A Ansluten In Line 480 V hp Märkström I e, A Vid användning av MCCB nås koordination V, 40 C MCCB (50 ka), Typ T2S160 T2S160 T2S160 T2S160 T2S160 T2S160 T2S160 För att uppnå koordination typ måste halvledarsäkringar användas Lämplig säkringsbrytare för ovanstående halvledarsäkring. Linjekontaktorn krävs inte för mjukstartaren själv, men används ofta för att bryta om Överlastreläet trippar. Överlastrelä krävs alltid för att skydda motorn. Säkringsskydd (65 ka) Bussmann, Typ 170M M M M M M M1371 Säkringslastbrytare, Typ OS160RD0380 OS160RD0380 OS160RD0380 OS160RD0380 OS160RD0380 OS160RD0380 OS160RD0380 Linjekontaktor, Typ A26 A30 A40 A50 A50 A63 A75 Termiskt överlastrelä, Typ TA25DU TA25DU TA42DU TA75DU TA75DU TA75DU TA75DU Bypass-kontaktorn kan användas för att reducera mjukstartarens effektförluster men även för att öka antalet starter/h. Alla mjukstartare kan användas utan bypass-kontaktor. Måste användas om strömgränsfunktionen krävs. By-pass kontaktor, Typ A9 A16 A26 A26 A30 A40 A50 Strömtransformator, Typ PSCT-60 PSCT-40 PSCT-50 PSCT-60 PSCT-75 PSCT-75 PSCT varv 1 varv 1 varv 1 varv 1 varv 1 varv 1 varv Tabellen ovan är en översikt över möjliga kombinationer av tillbehör. Kompletta koordinationstabeller finns tillgängliga på SFC132004C3401

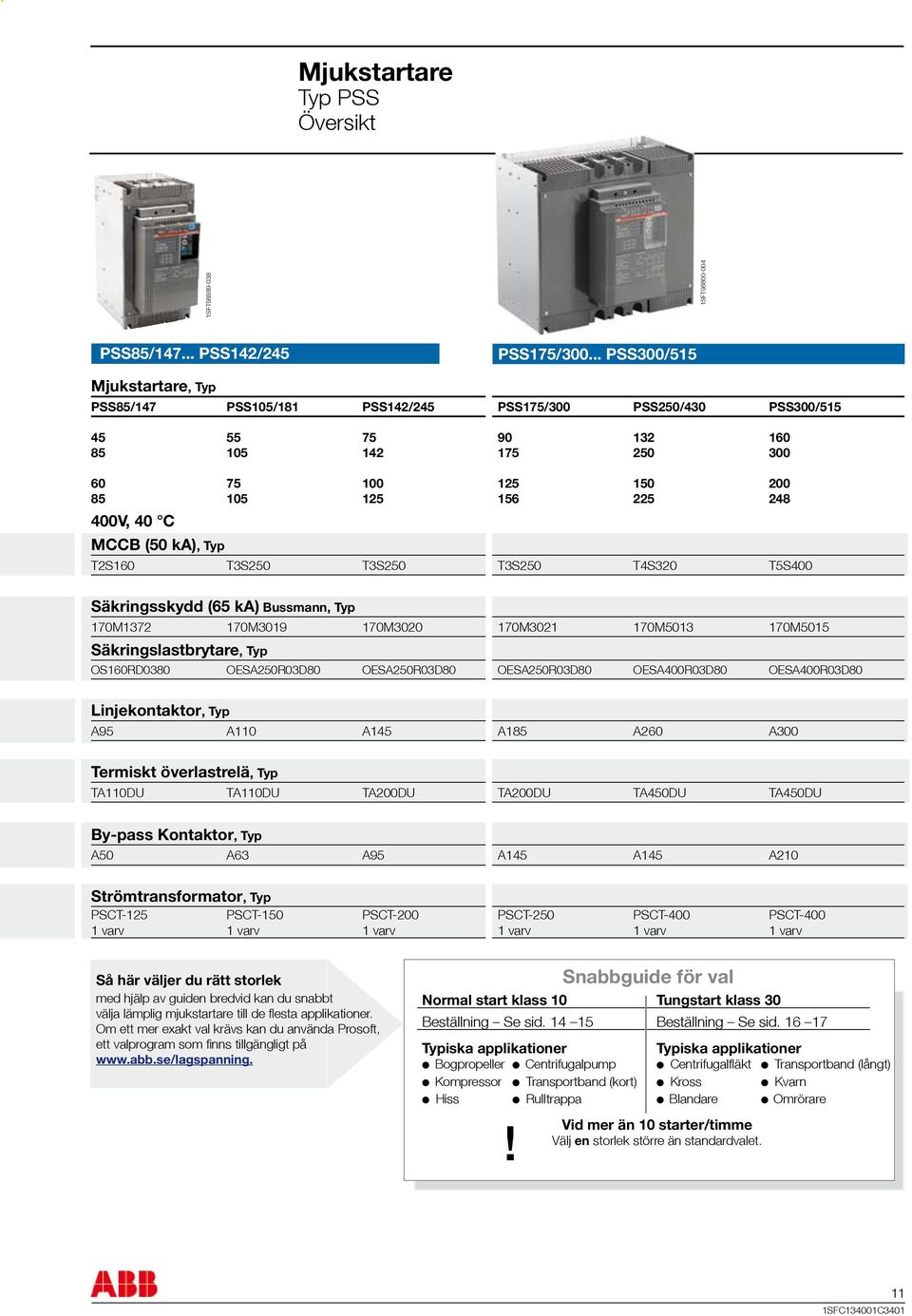

11 Typ PSS Översikt 1SFT SFT PSS85/ PSS142/245 PSS175/ PSS300/515 Mjukstartare, Typ PSS85/147 PSS105/181 PSS142/245 PSS175/300 PSS250/430 PSS300/ V, 40 C MCCB (50 ka), Typ T2S160 T3S250 T3S250 T3S250 T4S320 T5S400 Säkringsskydd (65 ka) Bussmann, Typ 170M M M M M M5015 Säkringslastbrytare, Typ OS160RD0380 OESA250R03D80 OESA250R03D80 OESA250R03D80 OESA400R03D80 OESA400R03D80 Linjekontaktor, Typ A95 A110 A145 A185 A260 A300 Termiskt överlastrelä, Typ TA110DU TA110DU TA200DU TA200DU TA450DU TA450DU By-pass Kontaktor, Typ A50 A63 A95 A145 A145 A210 Strömtransformator, Typ PSCT-125 PSCT-150 PSCT-200 PSCT-250 PSCT-400 PSCT varv 1 varv 1 varv 1 varv 1 varv 1 varv Så här väljer du rätt storlek med hjälp av guiden bredvid kan du snabbt välja lämplig mjukstartare till de flesta applikationer. Om ett mer exakt val krävs kan du använda Prosoft, ett valprogram som finns tillgängligt på Snabbguide för val Normal start klass 10 Tungstart klass 30 Beställning Se sid Beställning Se sid Typiska applikationer Bogpropeller Centrifugalpump Typiska applikationer Centrifugalfläkt Transportband (långt) Kompressor Transportband (kort) Kross Kvarn Hiss Rulltrappa Blandare Omrörare! Vid mer än 10 starter/timme Välj en storlek större än standardvalet. 11 1SFC134001C3401

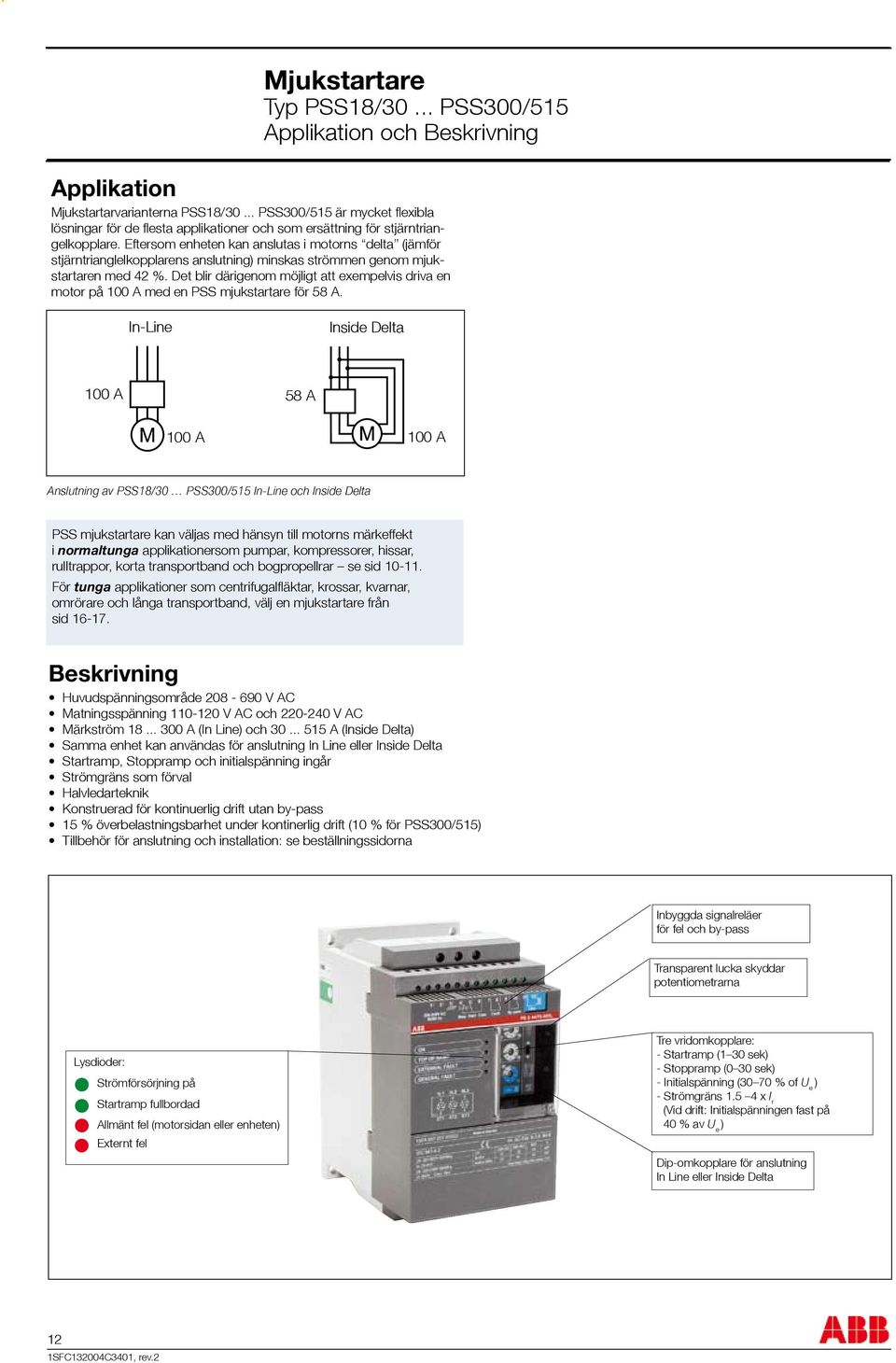

12 Typ PSS18/30... PSS300/515 Applikation och Beskrivning Applikation Mjukstartarvarianterna PSS18/30... PSS300/515 är mycket flexibla lösningar för de flesta applikationer och som ersättning för stjärntriangelkopplare. Eftersom enheten kan anslutas i motorns delta (jämför stjärntrianglelkopplarens anslutning) minskas strömmen genom mjukstartaren med 42 %. Det blir därigenom möjligt att exempelvis driva en motor på 100 A med en PSS mjukstartare för 58 A. In-Line Inside Delta 100 A 58 A 100 A 100 A Anslutning av PSS18/30 PSS300/515 In-Line och Inside Delta PSS mjukstartare kan väljas med hänsyn till motorns märkeffekt i normaltunga applikationersom pumpar, kompressorer, hissar, rulltrappor, korta transportband och bogpropellrar se sid För tunga applikationer som centrifugalfläktar, krossar, kvarnar, omrörare och långa transportband, välj en mjukstartare från sid Beskrivning Huvudspänningsområde V AC Matningsspänning V AC och V AC Märkström A (In Line) och A (Inside Delta) Samma enhet kan användas för anslutning In Line eller Inside Delta Startramp, Stoppramp och initialspänning ingår Strömgräns som förval Halvledarteknik Konstruerad för kontinuerlig drift utan by-pass 15 % överbelastningsbarhet under kontinerlig drift (10 % för PSS300/515) Tillbehör för anslutning och installation: se beställningssidorna Inbyggda signalreläer för fel och by-pass Transparent lucka skyddar potentiometrarna Lysdioder: Strömförsörjning på Startramp fullbordad Allmänt fel (motorsidan eller enheten) Externt fel Tre vridomkopplare: - Startramp (1 30 sek) - Stoppramp (0 30 sek) - Initialspänning (30 70 % of U e ) - Strömgräns x I r (Vid drift: Initialspänningen fast på 40 % av U e ) Dip-omkopplare för anslutning In Line eller Inside Delta 12

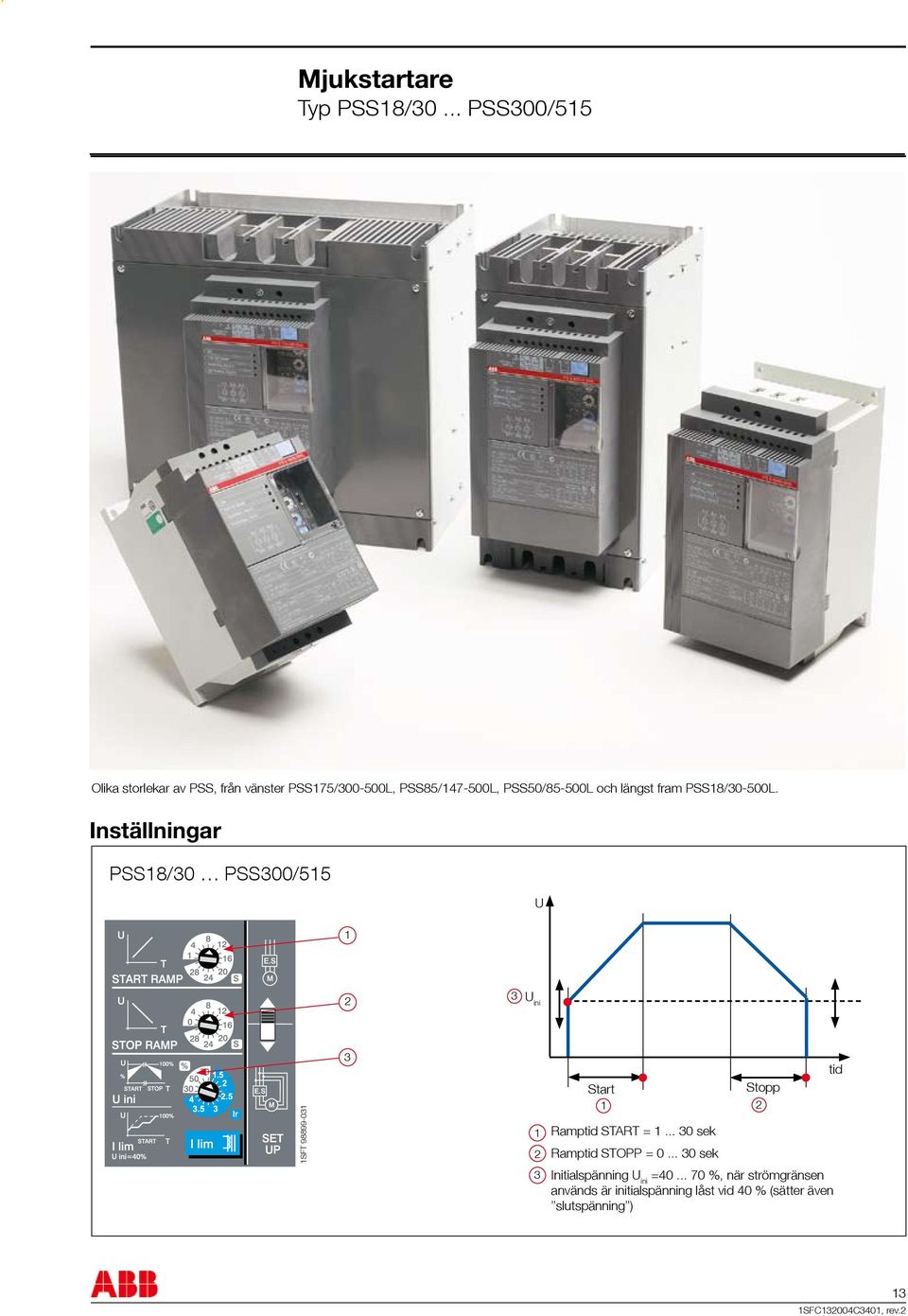

13 Typ PSS18/30... PSS300/515 (1SFC132186F0001) Olika storlekar av PSS, från vänster PSS175/ L, PSS85/ L, PSS50/85-500L och längst fram PSS18/30-500L. Inställningar PSS18/30 PSS300/515 U U ini 1SFT Start 1 Ramptid START = sek Ramptid STOPP = sek Stopp 2 tid 3 Initialspänning U ini = %, när strömgränsen används är initialspänning låst vid 40 % (sätter även slutspänning ) 13

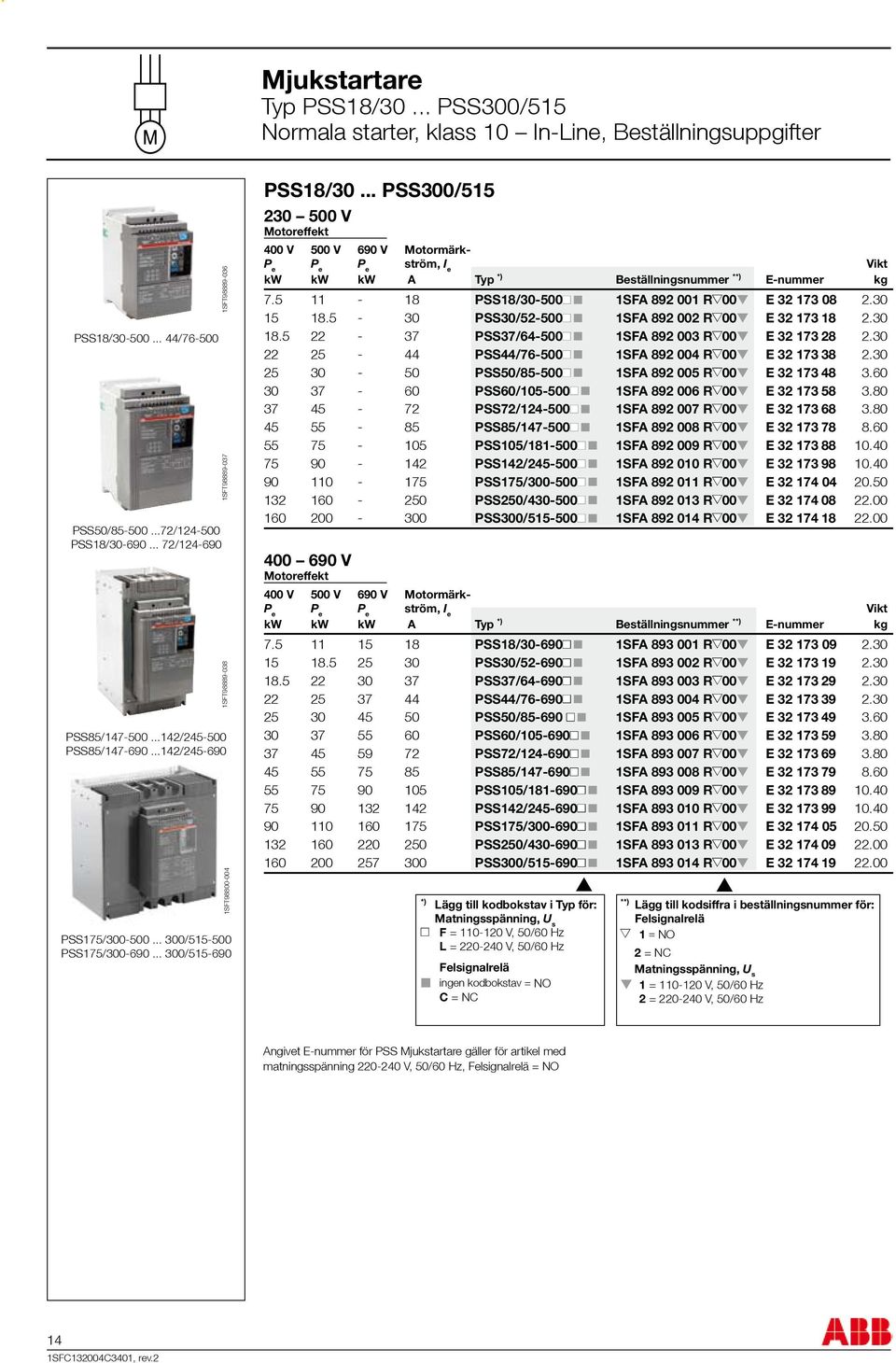

14 Typ PSS18/30... PSS300/515 Normala starter, klass 10 In-Line, Beställningsuppgifter PSS18/ / PSS50/ / PSS18/ / PSS85/ / PSS85/ / PSS175/ / PSS175/ / SFT SFT SFT SFT PSS18/30... PSS300/ V Motoreffekt 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS18/30-500n 1SFA R 00 E PSS30/52-500n 1SFA R 00 E PSS37/64-500n 1SFA R 00 E PSS44/76-500n 1SFA R 00 E PSS50/85-500n 1SFA R 00 E PSS60/ n 1SFA R 00 E PSS72/ n 1SFA R 00 E PSS85/ n 1SFA R 00 E PSS105/ n 1SFA R 00 E PSS142/ n 1SFA R 00 E PSS175/ n 1SFA R 00 E PSS250/ n 1SFA R 00 E PSS300/ n 1SFA R 00 E V Motoreffekt 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS18/ SFA R 00 E PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E s *) Lägg till kodbokstav i Typ för: Matningsspänning, U s F = V, 50/60 Hz L = V, 50/60 Hz Felsignalrelä ingen kodbokstav = NO C = NC s **) Lägg till kodsiffra i beställningsnummer för: Felsignalrelä 1 = NO 2 = NC Matningsspänning, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz Angivet E-nummer för PSS Mjukstartare gäller för artikel med matningsspänning V, 50/60 Hz, Felsignalrelä = NO 14

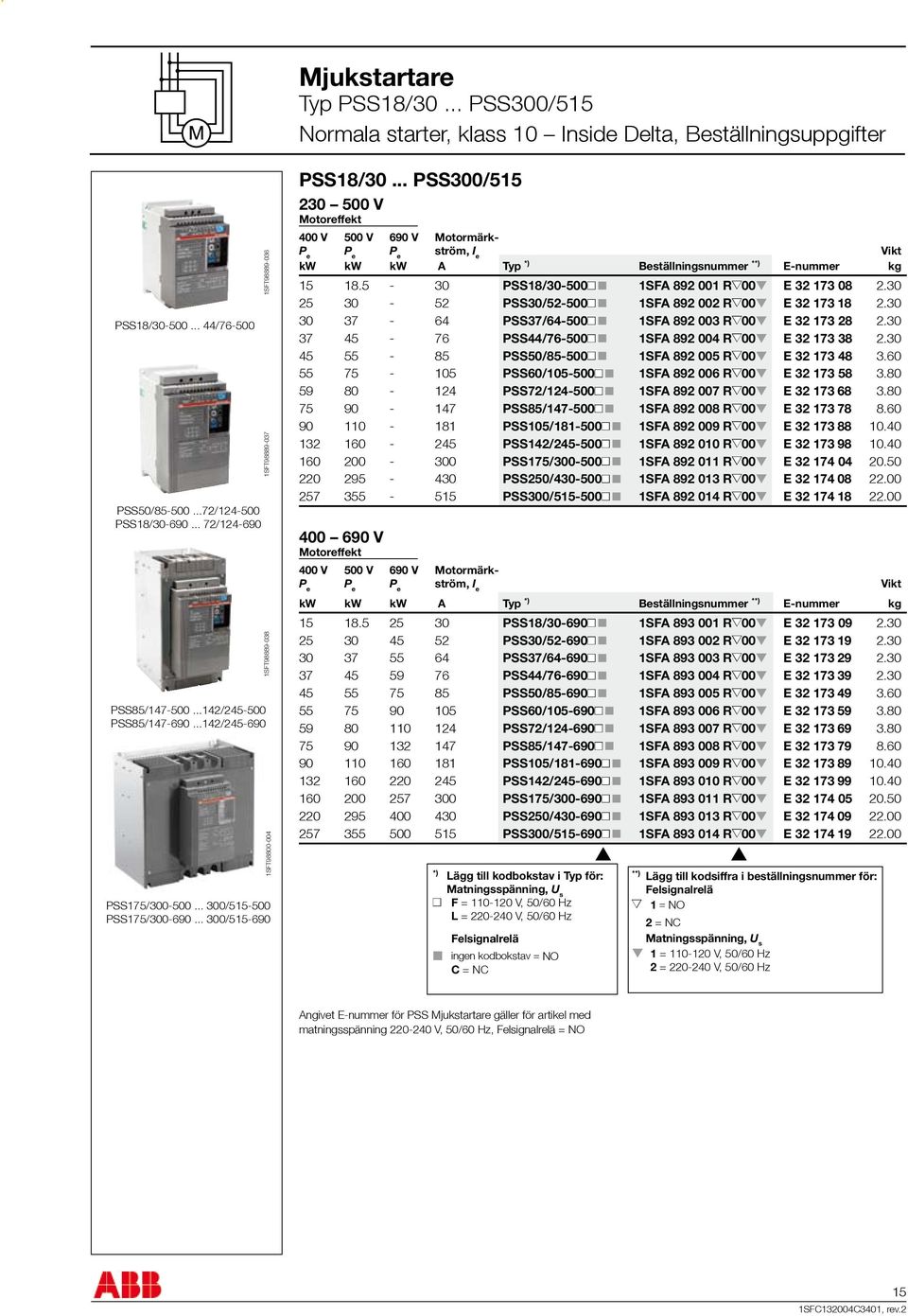

15 Typ PSS18/30... PSS300/515 Normala starter, klass 10 Inside Delta, Beställningsuppgifter PSS18/ / PSS50/ / PSS18/ / PSS85/ / PSS85/ / PSS175/ / PSS175/ / SFT SFT SFT SFT PSS18/30... PSS300/ V Motoreffekt 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS18/ SFA R 00 E PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E V Motoreffekt 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS18/ SFA R 00 E PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E s *) Lägg till kodbokstav i Typ för: Matningsspänning, U s F = V, 50/60 Hz L = V, 50/60 Hz Felsignalrelä ingen kodbokstav = NO C = NC s **) Lägg till kodsiffra i beställningsnummer för: Felsignalrelä 1 = NO 2 = NC Matningsspänning, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz Angivet E-nummer för PSS Mjukstartare gäller för artikel med matningsspänning V, 50/60 Hz, Felsignalrelä = NO 15

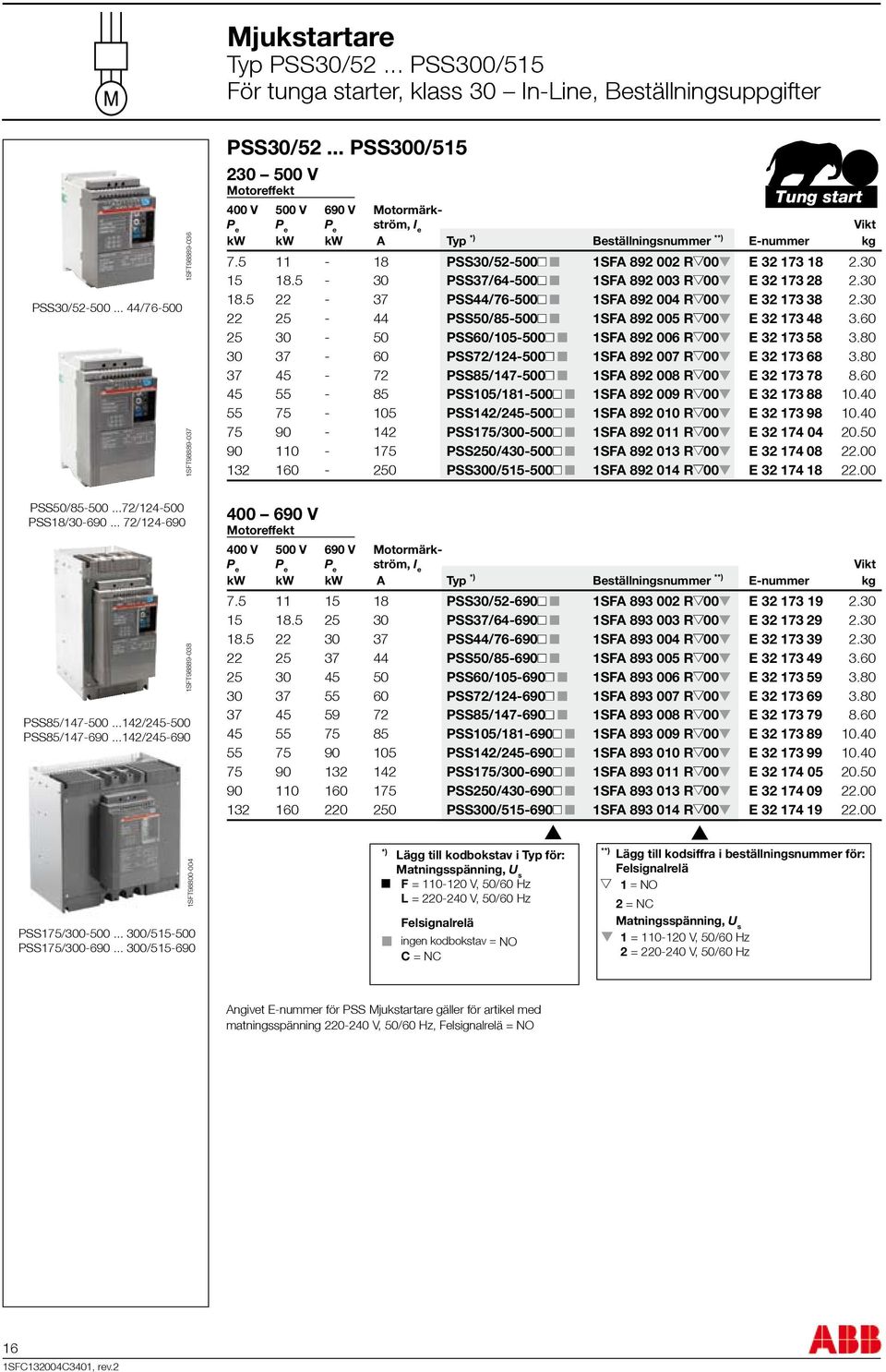

16 Typ PSS30/52... PSS300/515 För tunga starter, klass 30 In-Line, Beställningsuppgifter PSS30/ / SFT SFT PSS30/52... PSS300/ V Motoreffekt Tung start 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E PSS50/ / PSS18/ / PSS85/ / PSS85/ / PSS175/ / PSS175/ / SFT SFT V Motoreffekt 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E s *) Lägg till kodbokstav i Typ för: Matningsspänning, U s F = V, 50/60 Hz L = V, 50/60 Hz Felsignalrelä ingen kodbokstav = NO C = NC s **) Lägg till kodsiffra i beställningsnummer för: Felsignalrelä 1 = NO 2 = NC Matningsspänning, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz Angivet E-nummer för PSS Mjukstartare gäller för artikel med matningsspänning V, 50/60 Hz, Felsignalrelä = NO 16

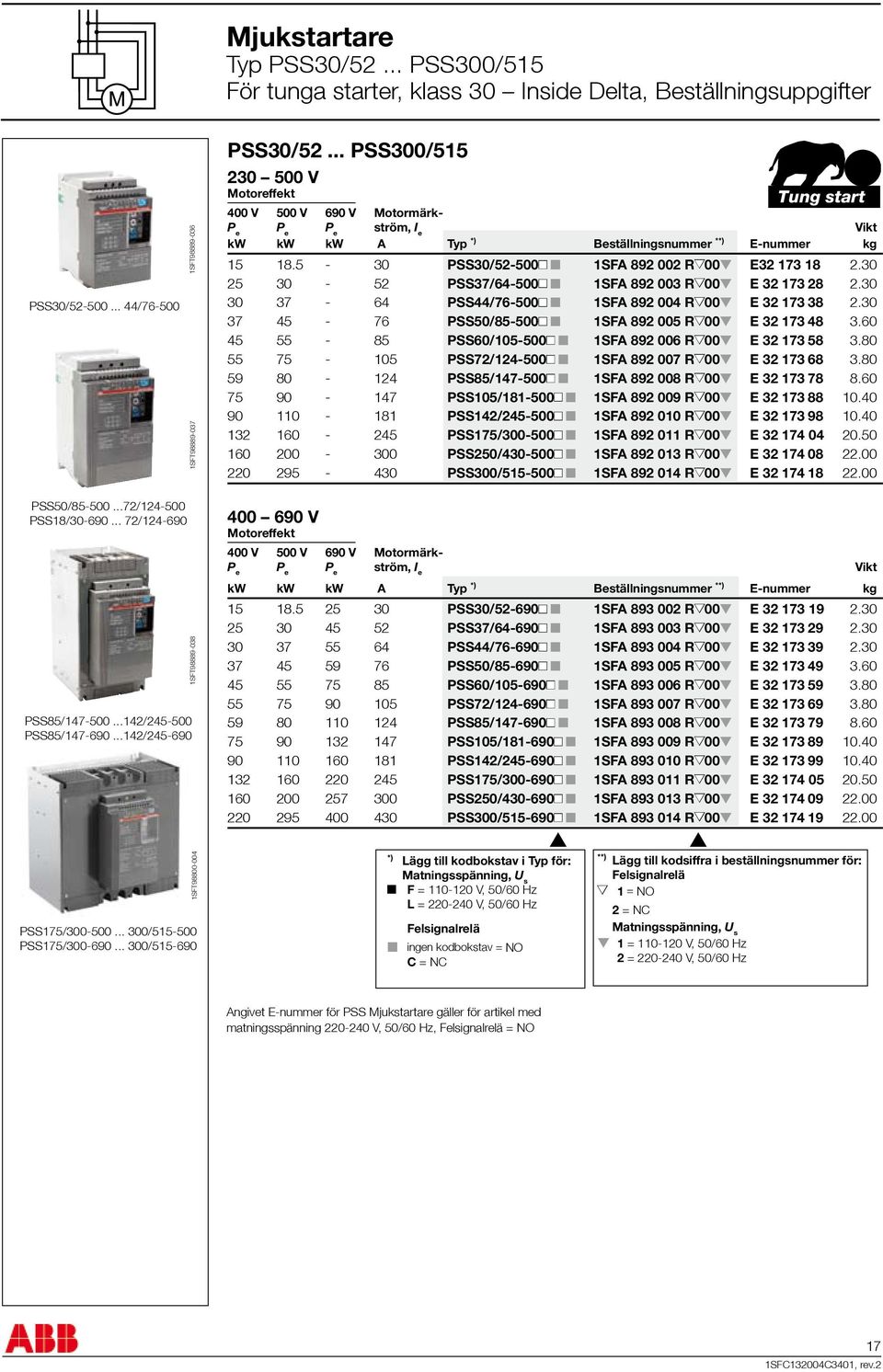

17 Typ PSS30/52... PSS300/515 För tunga starter, klass 30 Inside Delta, Beställningsuppgifter PSS30/ / SFT SFT PSS30/52... PSS300/ V Motoreffekt Tung start 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E PSS50/ / PSS18/ / PSS85/ / PSS85/ / PSS175/ / PSS175/ / SFT SFT V Motoreffekt 400 V 500 V 690 V Motormärk- ström, I e kw kw kw A Typ *) Beställningsnummer **) E-nummer kg PSS30/ SFA R 00 E PSS37/ SFA R 00 E PSS44/ SFA R 00 E PSS50/ SFA R 00 E PSS60/ SFA R 00 E PSS72/ SFA R 00 E PSS85/ SFA R 00 E PSS105/ SFA R 00 E PSS142/ SFA R 00 E PSS175/ SFA R 00 E PSS250/ SFA R 00 E PSS300/ SFA R 00 E s *) Lägg till kodbokstav i Typ för: Matningsspänning, U s F = V, 50/60 Hz L = V, 50/60 Hz Felsignalrelä ingen kodbokstav = NO C = NC s **) Lägg till kodsiffra i beställningsnummer för: Felsignalrelä 1 = NO 2 = NC Matningsspänning, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz Angivet E-nummer för PSS Mjukstartare gäller för artikel med matningsspänning V, 50/60 Hz, Felsignalrelä = NO 17

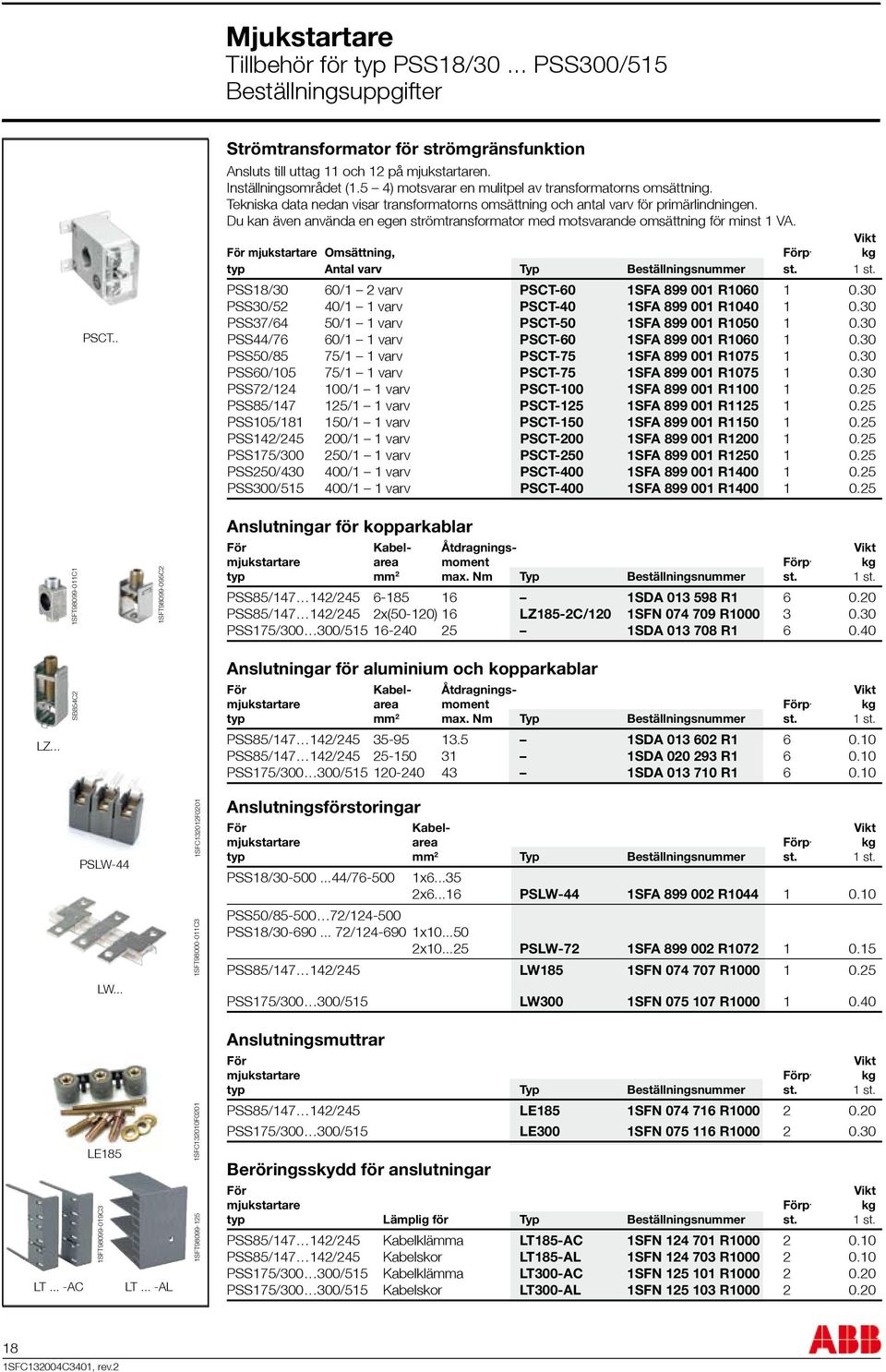

18 Tillbehör för typ PSS18/30... PSS300/515 Beställningsuppgifter PSCT.. Strömtransformator för strömgränsfunktion Ansluts till uttag 11 och 12 på mjukstartaren. Inställningsområdet (1.5 4) motsvarar en mulitpel av transformatorns omsättning. Tekniska data nedan visar transformatorns omsättning och antal varv för primärlindningen. Du kan även använda en egen strömtransformator med motsvarande omsättning för minst 1 VA. För mjukstartare Omsättning, Förp. kg typ Antal varv Typ Beställningsnummer st. 1 st. PSS18/30 60/1 2 varv PSCT-60 1SFA R PSS30/52 40/1 1 varv PSCT-40 1SFA R PSS37/64 50/1 1 varv PSCT-50 1SFA R PSS44/76 60/1 1 varv PSCT-60 1SFA R PSS50/85 75/1 1 varv PSCT-75 1SFA R PSS60/105 75/1 1 varv PSCT-75 1SFA R PSS72/ /1 1 varv PSCT-100 1SFA R PSS85/ /1 1 varv PSCT-125 1SFA R PSS105/ /1 1 varv PSCT-150 1SFA R PSS142/ /1 1 varv PSCT-200 1SFA R PSS175/ /1 1 varv PSCT-250 1SFA R PSS250/ /1 1 varv PSCT-400 1SFA R PSS300/ /1 1 varv PSCT-400 1SFA R SFT C1 1SFT C2 Anslutningar för kopparkablar För Kabel- Åtdragnings- mjukstartare area moment Förp. kg typ mm 2 max. Nm Typ Beställningsnummer st. 1 st. PSS85/ / SDA R PSS85/ /245 2x(50-120) 16 LZ185-2C/120 1SFN R PSS175/ / SDA R LZ... SB854C2 Anslutningar för aluminium och kopparkablar För Kabel- Åtdragnings- mjukstartare area moment Förp. kg typ mm 2 max. Nm Typ Beställningsnummer st. 1 st. PSS85/ / SDA R PSS85/ / SDA R PSS175/ / SDA R PSLW-44 LW... 1SFC132012F0201 1SFT C3 Anslutningsförstoringar För Kabel- mjukstartare area Förp. kg typ mm 2 Typ Beställningsnummer st. 1 st. PSS18/ / x x PSLW-44 1SFA R PSS50/ / PSS18/ / x x PSLW-72 1SFA R PSS85/ /245 LW185 1SFN R PSS175/ /515 LW300 1SFN R LT... -AC LE185 1SFT C3 LT... -AL 1SFC132010F0201 1SFT Anslutningsmuttrar För mjukstartare Förp. kg typ Typ Beställningsnummer st. 1 st. PSS85/ /245 LE185 1SFN R PSS175/ /515 LE300 1SFN R Beröringsskydd för anslutningar För mjukstartare Förp. kg typ Lämplig för Typ Beställningsnummer st. 1 st. PSS85/ /245 Kabelklämma LT185-AC 1SFN R PSS85/ /245 Kabelskor LT185-AL 1SFN R PSS175/ /515 Kabelklämma LT300-AC 1SFN R PSS175/ /515 Kabelskor LT300-AL 1SFN R

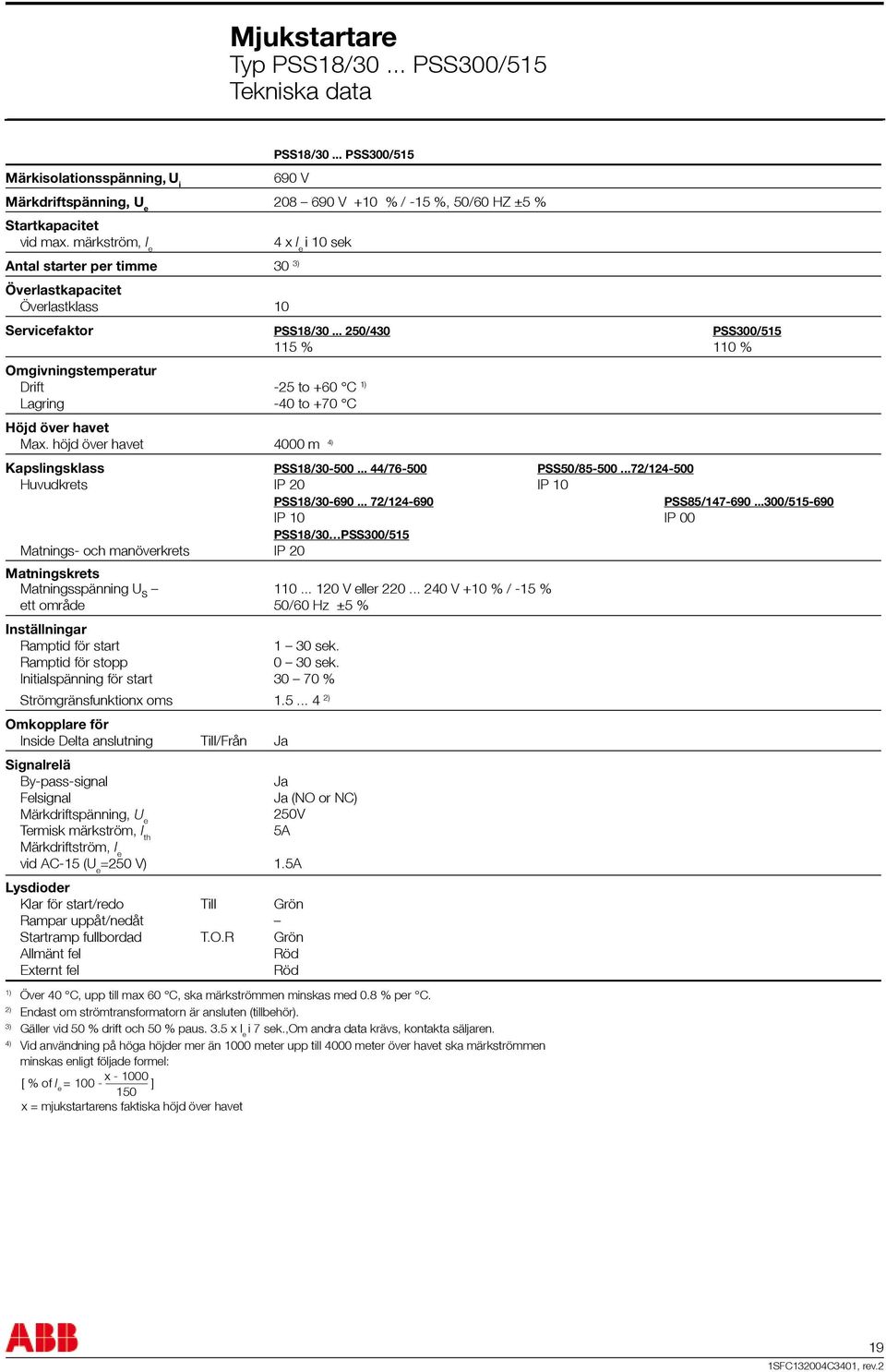

19 Typ PSS18/30... PSS300/515 Tekniska data Märkisolationsspänning, U i PSS18/30... PSS300/ V Märkdriftspänning, U e V +10 % / -15 %, 50/60 HZ ±5 % Startkapacitet vid max. märkström, I e Antal starter per timme 30 3) 4 x I e i 10 sek Överlastkapacitet Överlastklass 10 Servicefaktor PSS18/ /430 PSS300/ % 110 % Omgivningstemperatur Drift -25 to +60 C 1) Lagring -40 to +70 C Höjd över havet Max. höjd över havet 4000 m 4) Kapslingsklass PSS18/ / PSS50/ / Huvudkrets IP 20 IP 10 PSS18/ / PSS85/ / IP 10 IP 00 PSS18/30 PSS300/515 Matnings- och manöverkrets IP 20 Matningskrets Matningsspänning U s V eller V +10 % / -15 % ett område 50/60 Hz ±5 % Inställningar Ramptid för start 1 30 sek. Ramptid för stopp 0 30 sek. Initialspänning för start % Strömgränsfunktionx oms ) Omkopplare för Inside Delta anslutning Till/Från Ja Signalrelä By-pass-signal Ja Felsignal Ja (NO or NC) Märkdriftspänning, U e 250V Termisk märkström, I th 5A Märkdriftström, I e vid AC-15 (U e =250 V) 1.5A Lysdioder Klar för start/redo Till Grön Rampar uppåt/nedåt Startramp fullbordad T.O.R Grön Allmänt fel Röd Externt fel Röd 1) Över 40 C, upp till max 60 C, ska märkströmmen minskas med 0.8 % per C. 2) Endast om strömtransformatorn är ansluten (tillbehör). 3) Gäller vid 50 % drift och 50 % paus. 3.5 x I e i 7 sek.,om andra data krävs, kontakta säljaren. 4) Vid användning på höga höjder mer än 1000 meter upp till 4000 meter över havet ska märkströmmen minskas enligt följade formel: x [ % of I e = ] 150 x = mjukstartarens faktiska höjd över havet 19

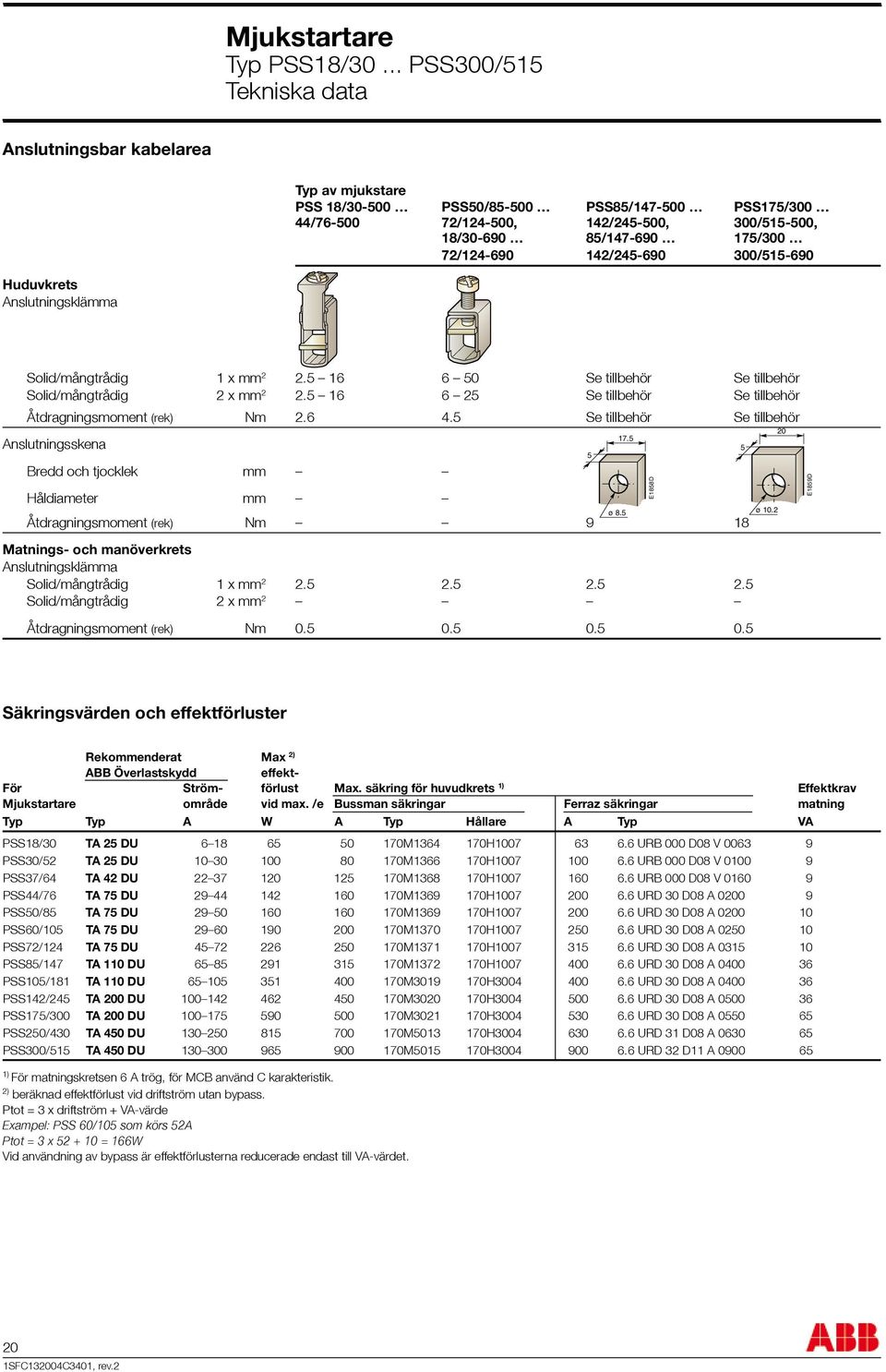

20 Typ PSS18/30... PSS300/515 Tekniska data Anslutningsbar kabelarea Typ av mjukstare PSS 18/ PSS50/ PSS85/ PSS175/300 44/ / , 142/ , 300/ , 18/ / /300 72/ / / Huduvkrets Anslutningsklämma Solid/mångtrådig 1 x mm Se tillbehör Se tillbehör Solid/mångtrådig 2 x mm Se tillbehör Se tillbehör Åtdragningsmoment (rek) Nm Se tillbehör Se tillbehör Anslutningsskena Bredd och tjocklek mm Håldiameter mm ø 8.5 Åtdragningsmoment (rek) Nm 9 18 Matnings- och manöverkrets Anslutningsklämma Solid/mångtrådig 1 x mm Solid/mångtrådig 2 x mm 2 Åtdragningsmoment (rek) Nm E1858D 5 ø E1859D Säkringsvärden och effektförluster Rekommenderat Max 2) ABB Överlastskydd effekt- För Ström- förlust Max. säkring för huvudkrets 1) Effektkrav Mjukstartare område vid max. /e Bussman säkringar Ferraz säkringar matning Typ Typ A W A Typ Hållare A Typ VA PSS18/30 TA 25 DU M H URB 000 D08 V PSS30/52 TA 25 DU M H URB 000 D08 V PSS37/64 TA 42 DU M H URB 000 D08 V PSS44/76 TA 75 DU M H URD 30 D08 A PSS50/85 TA 75 DU M H URD 30 D08 A PSS60/105 TA 75 DU M H URD 30 D08 A PSS72/124 TA 75 DU M H URD 30 D08 A PSS85/147 TA 110 DU M H URD 30 D08 A PSS105/181 TA 110 DU M H URD 30 D08 A PSS142/245 TA 200 DU M H URD 30 D08 A PSS175/300 TA 200 DU M H URD 30 D08 A PSS250/430 TA 450 DU M H URD 31 D08 A PSS300/515 TA 450 DU M H URD 32 D11 A ) För matningskretsen 6 A trög, för MCB använd C karakteristik. 2) beräknad effektförlust vid driftström utan bypass. Ptot = 3 x driftström + VA-värde Exampel: PSS 60/105 som körs 52A Ptot = 3 x = 166W Vid användning av bypass är effektförlusterna reducerade endast till VA-värdet. 20

21 Typ PSS18/30... PSS300/515 UL 3-fas märkdata - In Line Mjukstartare Motoreffekt P (hp) och nominell ström I e A U e U e U e U e 200V / 208V 220V / 240V 440V / 480V 550V / 600V Typ hp A hp A hp A hp A PSS18/ PSS30/ PSS37/ PSS44/ PSS50/ PSS60/ PSS72/ PSS85/ PSS105/ PSS142/ PSS175/ PSS250/ PSS300/ fas märkdata - Inside Delta Mjukstartare Motoreffekt P (hp) och nominell ström I e A U e U e U e U e 200V / 208V 220V / 240V 440V / 480V 550V / 600V Typ hp A hp A hp A hp A PSS18/ PSS30/ PSS37/ PSS44/ PSS50/ PSS60/ PSS72/ PSS85/ PSS105/ PSS142/ PSS175/ PSS250/ PSS300/

22 Typ PST och PSTB Översikt 1SFC132172F0001 1SFC132173F0001 PST30... PST72 PST85... PST142 Mjukstartare, Typ Normal start: PST30 PST37 PST44 PST50 PST60 PST72 PST85 PST105 PST142 Ansluten In Line (400 V) kw Märkström I e, A Ansluten In Line (480 V) hp Märkström I e, A V, 40 C MCCB (50 ka), Typ Vid användning av MCCB nås koordination 1. T2S160 T2S160 T2S160 T2S160 T2S160 T2S160 T2S160 T3S250 T3S250 För att uppnå koordination typ 2 måste halvledarsäkringar användas. Lämplig säkringsbrytare för ovanstående halvledarsäkring. Säkringsskydd (65 ka) Bussmann, Typ 170M M M M M M M M M3020 Säkringslastbrytare, Typ OS160RD0380 OS160RD0380 OS160RD0380 OS160RD0380 OESA250R03D80 OS160RD0380 OS160RD0380 OS160RD0380 OESA250R03D80 Linjekontaktorn krävs inte för mjukstartaren själv, men används ofta för att bryta, om Överlastreläet trippar Överlastreläet krävs alltid för attskydda motorn. Linjekontaktor, Typ A30 A40 A50 A50 A63 A75 A95 A110 A145 Termiskt överlastrelä, Typ Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd By-passkontaktor, Typ Bypass-kontaktorn kan användas för att reducera mjukstartarens effektförluster men även för att öka antalet starter/h. Alla mjukstartare kan användas utan bypasskontaktor. A16 A26 A26 A30 A40 A50 A50 A63 A95 Strömtransformator Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Tabellen ovan är en översikt över möjliga kombinationer av tillbehör. Kompletta koordinationstabeller finns tillgängliga på 22

23 Typ PST och PSTB Översikt 1SFC132174F0001 1SFC132175F0001 1SFC132176F0001 PST PST300 Mjukstartare, Typ PSTB PSTB PST175 PST210 PST250 PST300 PSTB370 PSTB470 PSTB570 PSTB720 PSTB840 PSTB V, 40 C MCCB (50 ka), Typ T4S250 T4S250 T5S400 T5S400 T5S1630 T5S1630 S6S630 S6S800 S7S1250 S7S1600 Säkringsskydd (65 ka) Bussmann, Typ 170M M M M M M M M M M5020 2) Säkringslastbrytare, Typ OESA250R03D80 OESA400R03D80 OESA400R03D80 OESA630R03D80 1) 1) OESA400R03D80 OESA400R03D80 OESA630R03D80 OESA800R03D80 Linjekontaktor, Typ A185 A210 A260 A300 AF400 AF580 AF580 AF750 AF1350 AF1650 Termiskt överlastrelä, Typ Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd By-passkontaktor, Typ A145 A145 A145 A210 Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Inbyggd Strömtransformator Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad Integrerad 1) PSTB840 och PSTB1050: Säkringslastbrytare finns inte, använd säkringshållare, se sidan 38. 2) PSTB har 170M6019 Så här väljer du rätt storlek med hjälp av guiden bredvid kan du snabbt välja lämplig mjukstartare till de flesta applikationer. Om ett mer exakt val krävs kan du använda Prosoft, ett valprogram som finns tillgängligt på Snabbguide för val Normal start Klass 10 Tungstart Klass 30 Beställning Se sid Beställning Se sid Typiska applikationer Bogpropeller Centrifugalpump Typiska applikationer Centrifugalfläkt Transportband (långt) Kompressor Transportband (kort) Kross Kvarn Hiss Rulltrappa Blandare Omrörare! Vid mer än 10 starter/timme Välj en storlek större än standardvalet. 23

24 Typ PST och PSTB Applikation och beskrivning Applikation PST-modellerna är microprocessorstyrda mjukstartarenheter som är uppbyggda med senaste tekniken för mjustart och mjukstopp av motorer. PST mjukstartare har flera avancerade motorskyddsfunktioner som standard. Knappsatsen med fyra knappar och menyns logiska struktur gör enheten enkel att installera, driftsätta och sköta. Det finns fjorton språk att välja mellan. PST mjukstartare kan användas med eller utan by-passfunktion, utom när det gäller de större storlekarna PSTB370...PSTB1050 som har inbyggd by-passkontaktor. PST mjukstartare kan väljas med hänsyn till motorns märkeffekt i normaltunga applikationer som pumpar, kompressorer, hissar, rulltrappor korta transportband och bogpropellrar Se sid För tunga applikationer som centrifugalfläktar, korssar, blandare, omrörare, och långa transportband välj en mjukstartare från sid In-Line Inside Delta Beskrivning Huvudspänningsområde V AC Matningsspänning V, 50/60 Hz Märkström 30 till1050 A (In Line) och A (Inside Delta) Samma enhet kan användas för anslutning In Line och Inside Delta Förstklassiga inställbara mjukstartarfunktioner som start/stopp-ramp, kickstart, jogg, nedstegningsspänning och sekventiella starter Strömgränsfunktion inställbar mellan 2 7 x I e Termistorövervakning (PTC) av motorlindning Realtidsklocka Loggar senaste 20 händelserna med tidmärkning Förberedd för Fältbusskommunikation Motoröverlastskydd med simulerad motortemperatur från uppmätt ström. Välj mellan 10A, 10, 20 och 30 Skydd mot låst rotor Skydd mot lastbortfall Skydd mot obalans mellan faserna Skydd mot fasvändning Momentstyrning Analog utgång 100 A 58 A 100 A 100 A Anslutning av PST30 PSTB1050 In-Line och Inside Delta Tre separata anslutningar förberedda för extern by-pass LCD-display medklartext på ditt språk Programmerbara signalingångar Programmerbara signalreläer Symbol för momentstyrning Knappsats Lysdioder: Strömförsörjning på Fel Skydd Inbyggt avancerat motorskydd Tydlig information Ingångar för PTC Fältbusskommunikation 24

25 Typ PST och PSTB Beskrivning LCD display På PST-displayen ges lättförstådd information på det språk som önskas. Du kan välja mellan 14 olika språk, däribland engelska, tyska, italienska, kinesiska, finska, franska, spanska, holländska, portugisiska, ryska, turkiska, polska, svenska och tjeckiska. På PST-displayen finns all information du behöver för installation, regleringar och felsökning. Det gör din PST lätthanterlig och minskar risken för feltolkningar. Knappsats med fyra knappar PST baseras på samma användarkoncept som dagens avancerade mobiltelefoner. Genom att använda de fyra knapparna på knappsatsen kan du lätt ställa in din individuella stopp- och startprofil och motorskyddsfunktioner för samtliga applikationer. Flera av applikationerna har standardinställningar för snabb och enkel installation, däribland pumpar, transportband, fläktar, blandare och kompressorer. Du kan även ställa in de avancerade varningsparametrarna så att potentiella problem kan upptäckas innan något verkligt problem uppstår. Det finns även en funktion för lösenordsskydd för att hindra obehöriga från att ändra programmeringen. Att starta flera motorer Du kan lagra så många som tre olika inställningar för startparametrar för bästa möjliga sekvensstart av tre olika motorer. Du kan även använda den här funktionen för två- eller tre-hastighetsmotorer. Avancerat inbyggt motorskydd PST mjukstartare har många användbara funktioner som avancerade skydd för motorer och mjukstartare, till exempel programmerbart överlastskydd, skydd mot hög ström, underlast, fasobalans, fasvändning, skydd för överbelastning av tyristorn och bypass-övervakning för att garantera att funktionen fungerar korrekt. Programmerbara signalreläer Samtliga PST-enheter har tre programmerbara signalreläer som alla kan signalera drift, startramp klar eller händelse. Händelsefunktionen är användbar när du vill ge signal om skydd, fel eller varningar. Övervakningsfunktionerna styr inte bara programvaran och mjukstartarnas kritiska funktioner utan även fasförlust och drift utanför frekvensområdet. Fältbusskommunikation På framsidan har PST mjukstartare ett inbyggt kontaktdon för anslutning till den ABB FieldBusPlug som används för fältbusskommunikation. Via anslutningen kan man styra mjukstartaren, se statusinformation samt ladda upp och ladda ned parametrar. Anslutningen mellan mjukstartaren och FieldBusPlug är alltid densamma. Oavsett hur stor mjukstartaren är eller när den levererats kan man senare ansluta den till vilket fältbussprotokoll som helst, eftersom detta fastställs i själva FieldBusPlug. Tillgängliga protokoll är AS-Interface, DeviceNet, Profibus DP och Modbus-RTU. För att koppla PST mjukstartare till ett fältbussystem behöver du de tillbehör som beskrivs på sidorna samt särskild programvara för PLC-inställningar. Denna finner du på adressen Momentstyrning Standardinställningen är en normal spänningsramp, men man kan även välja momentstyrning. Med momentfunktionen kan man starta och stoppa motorn med mer linjär acceleration än när man använder den vanliga spänningsrampen. Vid start kan detta minska slitaget på den utrustning som motorn driver. Vid stopp är det särskilt användbart för pumpapplikationer att momentet kan kontrolleras, eftersom spänningsramper kan orsaka ett plötsligt momentfall vilket resulterar i tryckslag i rörsystemet. Momentstyrning begränsar dessa problem till ett absolut minimum. Momentgräns När gränsfunktionen för momentet är aktiverad kan den aldrig överskrida det inställda värdet vid start. Detta minimerar slitage och påfrestningar på den utrustning som motorn driver. Analog utgång Med PST(B) mjukstartare är det möjligt att använda analoga utgångar som insignal till en PLC eller analog mätare. De utsignaler som kan väljas är till exempel motorns ström, huvudspänning, aktiva effekt eller temperatur. De anslutningar som används för de analoga utgångarna används även för PTC-skydd, så bara en av funktionerna kan användas åt gången. Inbyggd bypass-kontaktor De stora modellerna (PSTB PSTB1050), har inbyggda ABB AFkontaktorer. Detta innebär många fördelar, du sparar pengar, utrymme och inte minst energi. Med en bypass-kontaktor kan du minska effektförlusterna under normal drift med 90 % eller mer. De mindre enheterna från PST30 upp till PST300 är inte utrustade med inbyggd bypass-kontaktor men har tre extra anslutningar på linjesidan. Dessa är markerade B1, B2 och B3 och ska användas vid anslutningen av en extern bypass-kontaktor. På så sätt fungerar de inbyggda skyddsfunktionerna även när mjukstartaren förbikopplas. Extern knappsats (tillval) En extern knappsats finns som tillval. Den kan monteras på en skåpdörr för att till exempel övervaka/manövrera mjukstartaren utan att dörren behöver öppnas. Knappsatsen kan även användas för att kopiera parametrar mellan olika mjukstartare. PSTB570 med Inbyggd bypass-kontaktor. 25
