1 Beskrivning avseende ANLÄGGNING MALMÖ STADSTADSFASTIGHETER

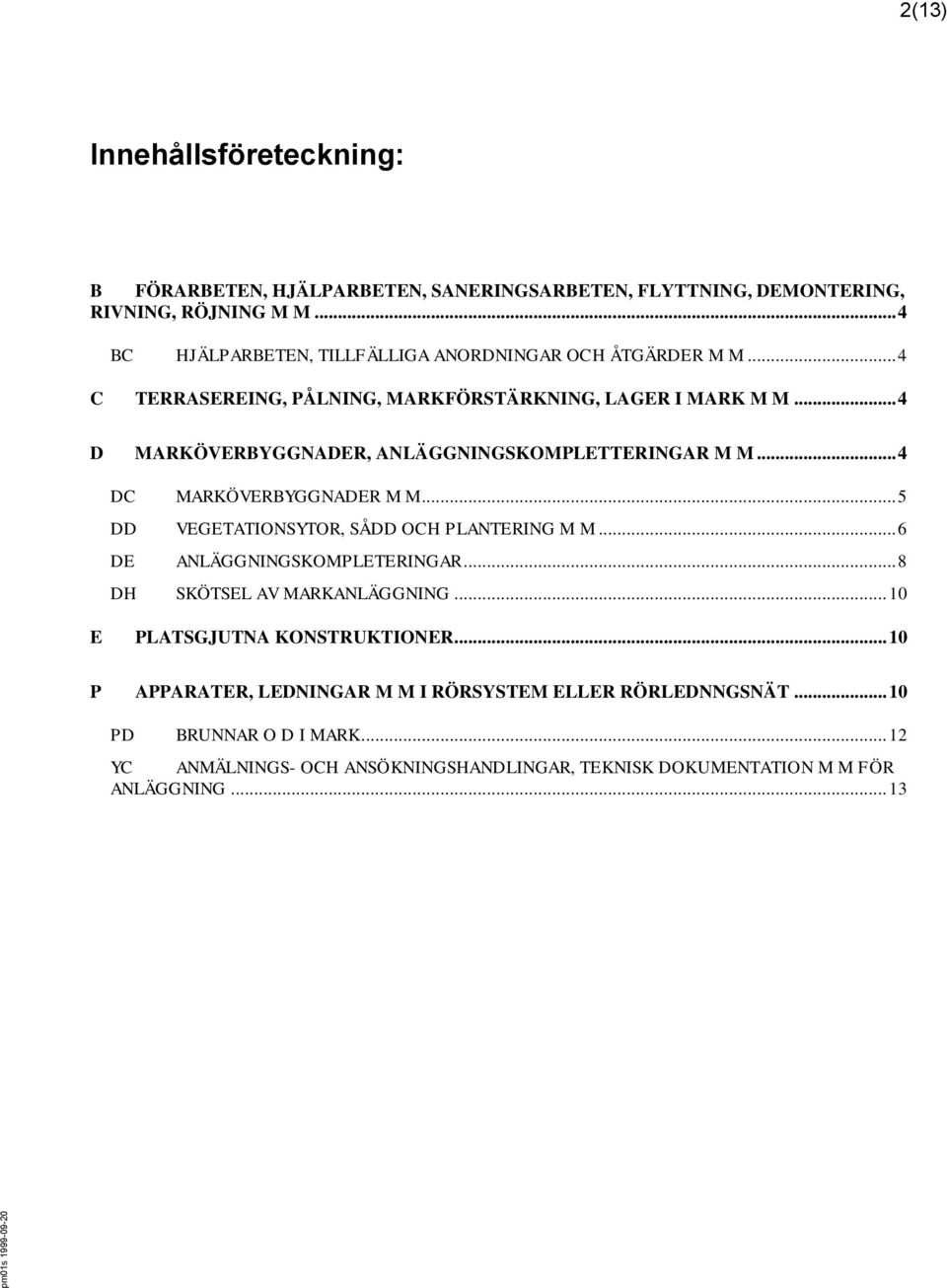

2 2(13) Innehållsföreteckning: B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 4 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 4 C TERRASEREING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M... 4 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M... 4 DC MARKÖVERBYGGNADER M M... 5 DD VEGETATIONSYTOR, SÅDD OCH PLANTERING M M... 6 DE ANLÄGGNINGSKOMPLETERINGAR... 8 DH SKÖTSEL AV MARKANLÄGGNING E PLATSGJUTNA KONSTRUKTIONER P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNNGSNÄT PD BRUNNAR O D I MARK YC ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING... 13

3 3(13) Allmänt Denna tekniska beskrivning ansluter till AMA Anläggning 10 För markbyggnadsarbete, yttre VA, planteringar mm gäller toleranskrav enligt respektive avsnitt i AMA. Där ej annat anges skall minst lägsta klass enligt AMA gälla. Entreprenaden skall utföras till fullt färdig funktion. Text i denna beskrivning, som är utöver text i AMA, utgör en komplettering till AMA-text. Om text i denna beskrivning anger annat än vad som anges i AMA så gäller denna beskrivning före AMA-texten men enbart i det avseende och i den tillämpning som avvikelsen avser.

4 4(13) B BC BCB BCB.41 BCB.411 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARBETEN I ANLÄGGNING Befintlig vegetation Befintlig vegetation skall så långt det är möjligt bevaras och skyddas genom avgränsning inom projektet för att utemiljön tidigt skall få en uppvuxen karaktär. Se Miljöbyggprogram Syd (MBP) Kapitel 4, Urban biologisk mångfald, Anpassning till platsen. Gnagskydd Runt träden skall monteras gnagskydd typ Antignabb. C TERRASEREING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M CB CB.1 SCHAKT Schaktning Jord- och bergsmassor skall, där så är möjligt, återanvändas inom projektområdet eller återanvändas I annat projekt förutsatt att provtagning av innehåll utförts och godkännande från SF:s markförvaltare finns. D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M D.1 Hårdgjorda ytor Närmast fasad & i anslutning till staket i fastighetsgräns bör anläggas en hårdgjord yta minst 350 mm bred.

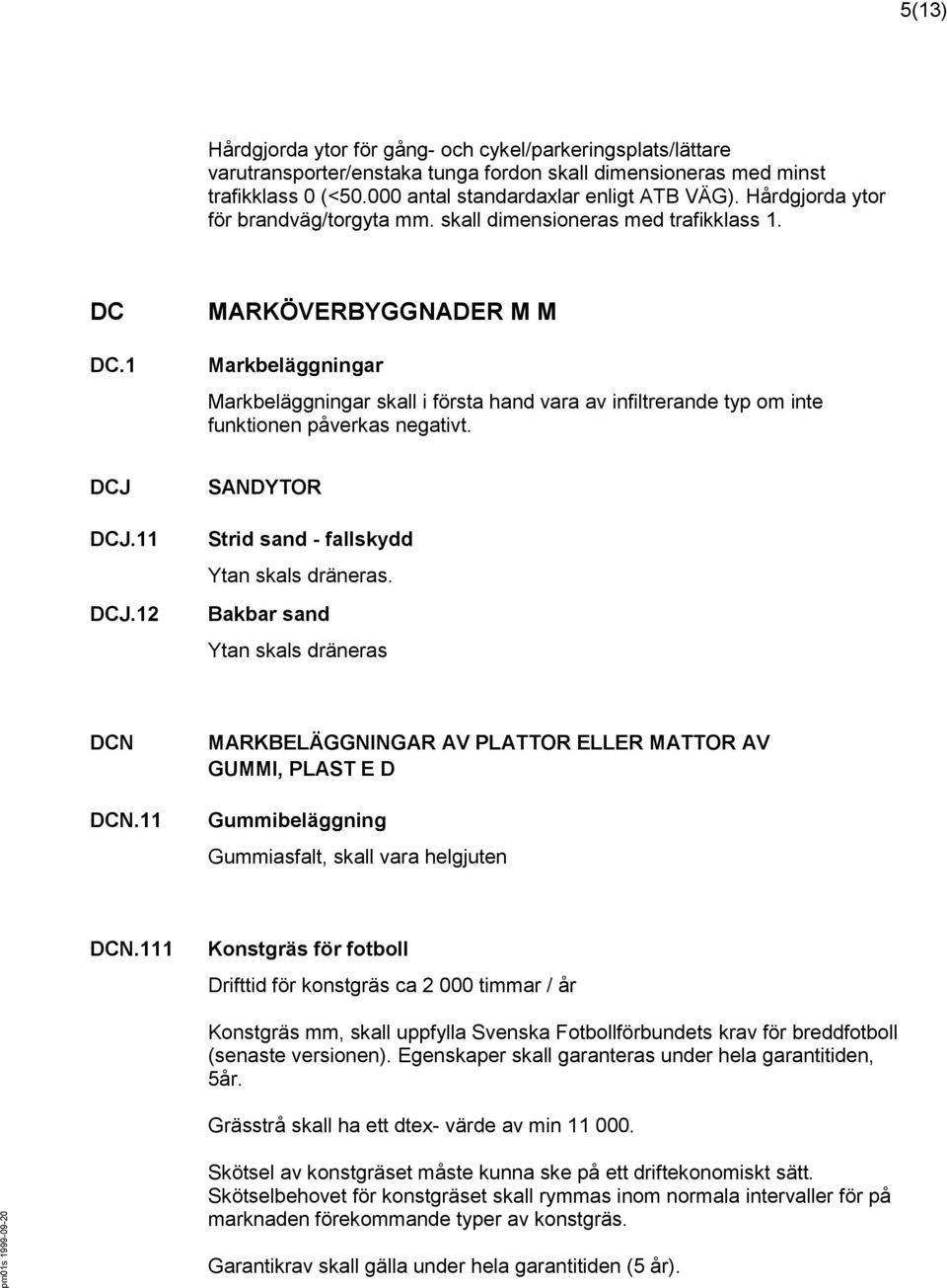

5 5(13) Hårdgjorda ytor för gång- och cykel/parkeringsplats/lättare varutransporter/enstaka tunga fordon skall dimensioneras med minst trafikklass 0 (< antal standardaxlar enligt ATB VÄG). Hårdgjorda ytor för brandväg/torgyta mm. skall dimensioneras med trafikklass 1. DC DC.1 MARKÖVERBYGGNADER M M Markbeläggningar Markbeläggningar skall i första hand vara av infiltrerande typ om inte funktionen påverkas negativt. DCJ DCJ.11 DCJ.12 SANDYTOR Strid sand - fallskydd Ytan skals dräneras. Bakbar sand Ytan skals dräneras DCN DCN.11 MARKBELÄGGNINGAR AV PLATTOR ELLER MATTOR AV GUMMI, PLAST E D Gummibeläggning Gummiasfalt, skall vara helgjuten DCN.111 Konstgräs för fotboll Drifttid för konstgräs ca timmar / år Konstgräs mm, skall uppfylla Svenska Fotbollförbundets krav för breddfotboll (senaste versionen). Egenskaper skall garanteras under hela garantitiden, 5år. Grässtrå skall ha ett dtex- värde av min Skötsel av konstgräset måste kunna ske på ett driftekonomiskt sätt. Skötselbehovet för konstgräset skall rymmas inom normala intervaller för på marknaden förekommande typer av konstgräs. Garantikrav skall gälla under hela garantitiden (5 år).

6 6(13) Gräset/grässystemet skall uppfylla miljökrav enligt DIN Linjemarkeringar 11- manna plan Komplett reglementsenlig linjemarkering (inkl lägen för mål) skall utföras för 1 st plan med spelyta 105 x 65 m. Linjer utförs vita (linjebredd 10/12 cm). 9-manna För 9-mannaplaner gäller att straffområdeslinjen (förlängd 7m ut på varje sida) gäller som kortlinjer på de båda planhalvorna. Straffområde utförs 30 x 12m. Planhörn samt hörn på straffområden markeras med blå vinklar. L= 30cm. Linjebredd 10cm. Plats för mål (lika 11-manna) markeras med linjer 10 x 20 cm. 7- mannaplaner Komplett reglementsenlig linjemarkering (inkl lägen för mål) skall på 11-mannaplanens yta - utföras för 2 st planer med spelyta 65 x 40 m. 11 -mannaplanernas kortsidor utgör långsidor för 7-mannaplanerma. Linjer utförs gula. Linjebredd 7,5 cm. Gemensamt Linjer skall vara infällda i gräsmattan. DD DD. 1 DD.12 DD.13 DD.131 VEGETATIONSYTOR, SÅDD OCH PLANTERING M M Odlings ytor (säsongsplanteringar) Skall ej placeras närmare än två meter från fasad samt förankras i mark. Stamträd Skall minst vara av kvalitet 14-16, i utsatta miljöer såsom skol- och förskolegårdar, publika och övriga miljöer skall större kvalitet väljas. Stamskydd Stamskydd, skall monteras på stamträd i hårdgjord yta Trädstöd Skall vara utformat med 1st. hög + 2st. låga stolpar av obehandlat virke.

7 7(13) DD.2 Slänt Slänter/kullar med gräs och planteringsytor skall utformas med max lutning 1:3. DD.31 DD.312 Växtbäddar för nyplanterade träd Nyplanterade träd skall ha tillgång till en växtjordsvolym av minst 12 m 3. Trädgrop Växtbädd i trädgrop skall vara minst, 1500x1500x700 mm fylld med luckrad terrass, 200 mm. DD.4 Etablering Marktäckningsduk av biologiskt nedbrytbar typ skall användas i de fall vegetationen inte förväntas växa samman inom 3-5 år. DDB DDB.13 DDB.21 SÅDD, PLANTERING M M Färdigt gräs Färdigt gräs skall väljas före grässådd vid skolor & förskolor Plantering av buskar m m Växtkvaliteten skall vara av kvalitetsmärkningen E-planta, om det finns att tillgå för det aktuella växtvalet. Växtbädd för buskar, perenner och övrigt skall utformas med ett växtjordsdjup av 450 mm och en bredd påminst 2000 mm samt med djupluckrad terrass, 200 mm. DDB.2111 DDB.2112 DDB.2113 Stambuskträd Stambuskträd skall minst vara av kvalitet topphöjd Buskar Buskar, skall vara containerodlad minst 3,5 liter, kvalitet busk, C/C 500 mm. Häckar Häckar, skall vara av kvaliteten färdig häck, minst

8 8(13) DDC STÖD OCH SKYDD FÖR VÄXTER Planteringsskydd, vid nyplantering skall slanestaket placeras kring planteringsytor, höjd 500 mm, viltnät skall monteras och nedgrävas 200 mm DDC.0 Växtstöd Fasadmonterade växtstöd får ej utföras i brännbart material eller vara klättringsbar. Avstånd till fasad 200 mm. Växtstödets konstruktion skall vara sådan att det är möjligt för enkel nedmontering vid underhåll av fasad etc. DDD DDD. 21 FÄRDIGSTÄLLANDESKÖTSEL Grönytefaktor Min 0,50 skall uppnås vid nybyggnation. DDD. 26 Byggnad utvändigt Utrymningsvägar skall markeras på fasadens utsida för att skötsel och underhåll av mark skall fungera. DE DEC DEC.0 ANLÄGGNINGSKOMPLETERINGAR KANTSTÖD Kantsten Kantsten skall vara av nedgrävd typ. DEG RÄCKEN, STÄNGSEL, STAKET, PLANK M M DEG.114 Staket och grindar Material i staket och grindar skall vara varmgalvaniserat. Nätmaskor skall vara 40x40mm/50x50mm, beroende på stakethöjd, materialtjockleken 3 mm. Wire skall vara 7-tvinnad och sys i varannan maska i såväl överkant som underkant. Inga spilltrådar får förekomma.

9 9(13) Samtliga monterade muttrar skall vara av låsbar typ. Avstånd mellan wire/nät och färdig mark skall vara max 60 mm. Nät i staket vid fastighetsgräns skall vara 1200 mm. högt och monteras med överliggare vilande på stolpe. Stolpavstånd i nätstaket skall vara max 2500 mm. Dubbelgrind skall konstrueras med krenelerat nät och grindbredd, 1000 mm mm. Grindlås typ barnstugelås samt kedja med karbinhake skall användas vid skola & förskola. Låsbar marksprint med markrör skall monteras i dubbelgrind. DEK DEK. 21 FASTA UTRUSTNINGAR OCH UTSMYCKNINGAR I MARK Lekredskap Lekredskap skall säkerhetsbesiktigas enligt SS EN 1176 & SS EN 1177 i samband med slutbesiktning av projekt av certifierad besiktningsman. DEK. 211 Utrustning och lekredskap Utrustning & lekredskap skall förankras och placeras enligt leverantörens föreskrifter. DEK. 3 Cykelställ Cykelställ skall vara tillverkade av fyrkantsprofil, innehålla max 4 st. platser per 2 meter och vara av nedgjuten typ. DEK. 4 Flaggstång Flaggstång skall vara försedd med invändig lina, höjd 12 meter DEK. 5 Skrapgaller Skrapgaller av betong skall användas i marknivå DEK. 6 Utemöbler Skall vara av nedgjuten typ. DEK. 7 Trafikutrustning Trafikbommar skall förses med hänglås typ hålla nyckel dvs. vid öppnande sitter nyckeln kvar i låset, alt dubbellås. Längd max 2000 mm

10 10(13) DEK. 8 Gunga Gunga typ Korg skall monteras för yngre barn. DEK. 9 Sandlåda sarg Sarg kring sandlåda skall konstrueras med ram i återvunnen plast eller tryckimpregnerat trä. Sittbrädan skall tillverkas av oljad furu, lärk, ek eller återvunnen plast. DEF DEF.15 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Skylt eller tavla vid stadsfastigetersobjekt Skyltar, skall placeras vid entréer samt ev. P-plats och visa på tydlig översikt av objektet. DH DH. 1 E SKÖTSEL AV MARKANLÄGGNING Förvaltningsansvar Övertagande av förvaltningsansvar för utemiljö sker i samband med slutbesiktning projekt av Stadsfastigheters funktionsentreprenör för utemiljö. PLATSGJUTNA KONSTRUKTIONER EBE.0 Fundament Gjutning i mark skall konas för vattenavrinning. Vid gjutning i mark skall befintlig markbeläggning återläggas. P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNNGSNÄT Huvudledning spillvatten i byggnaden skall förses med råttskydd.

11 11(13) Vid om eller tillbyggnad av ett objekt undersöks om s.k. råttspärr kan installeras. Vid bortkoppling av tillfälliga baracker eller liknade projekt skall alltid proppning utföras på huvudledningen. Samtliga bortkopplade stickledningar skall fyllas med sand eller betong för att inte bygga bostäder åt råttorna. PB.1 LEDNINGAR I MARK Dimensionering av allmänna avloppsledningar enl. P90 (Svenskt vatten) Ledningar av PVC-material skall ej användas. Maximal rörlängd i plast skall vara 3.0m för undvikande av bågeffekt. Tätflänsar skall finnas på ledningar som genombryter vattentät betongkonstruktion. Inhuggningar på relinad ledning får ej utföras. Ledningar skall vara nåbara för filmning och spolning från 2 håll. Då ledning böjer 45 grader eller mer, skall det alltid sättas en inspektionsbrunn i brytpunkten. PB.2 DRÄNERING KRING BYGNADER PB.3 FETTAVSKILJARE Dräneringsledning skall utföras med raka rör, ej slang. Maxlängd på ledning från kök till fettavskiljare får inte överstiga 15 m. Beakta tömningsrutiner (bl a tillgänglighet) vid val av placering PCE PCE.13 INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING Inspektion Spill och dagvattenledningar inom objektet skall filmas: före projektering inför slutbesiktning inför 2 års-garantibesiktning

12 12(13) PD PDA BRUNNAR O D I MARK BRUNNAR OCH FALLSKYDD Yt- och dagvattenbrunnar skall vara minst diameter 400mm. Dränering och spolbrunnar skall vara minst 315mm Ø. Inspektionsbrunnar skall vara minst 200mm Ø. Yt - och dagvattenbrunnar över diameter 300 mm skall förses med sandfång och vattenlås. Körbara ytor (asfalt och grus) skall förses med teleskopiska körbara däxlar. Plattytor skall förses med fasta körbara däxlar. Gräs- och planteringsytor skall förses med skruvade 3-tons betäckningar. Däxlar skall vara låsbara. Stuprör skall alltid kopplas till brunn med minst diam. 315 mm med sandfång, alt. få användas rensbrunn 200mm vid begränsat utrymme max 4,0 m från byggnad med demonterbart vattenlås. Stuprörs vattensläpp skall vara så långt ut från byggnaden som möjligt, dock minst 2,0m. Kupol-silar skall ej användas på förskolor eller dagis. Ytvattenbrunnar skall ej placeras i eller i närheten av sandytor. Fallskydd skall monteras i brunnar diam 300mm eller större. Fallskydd skall vara av typ gjutjärn (segjärn) med centrumhål för spolning och rensning.

13 13(13) YC YCH ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING Logistikplan skall presenteras innan byggstart gällande projektområdet. Denna skall efterlevas för att förebygga s.k. plogsula/förstörd markstruktur. D.v.s. hänsyn skall tas till projekterade och befintliga mark- och vegetationsytor DRIFTINSTRUKTIONER FÖR ANLÄGGNING Drift- skötsel- och underhållsinstruktioner på svenska språket i 2 omgångar, insatta i pärmar samt 1st CD skall överlämnas till beställaren senast vid slutbesiktning. Vidare skall E svara för utbildning av personal vid 2 tillfälle om vardera ca 2 timmar.
