1 INSTRUKTION FÖR TRANSPORTSKRUVAR. INNEHÅLL: 1 FUNKTIONSBESKRIVNING. 2 MONTAGEINSTRUKTIONER 3 DRIFTS OCH SKÖTSELINSTRUKTIONER. 4 SMÖRJNINGSINSTRUKTIONER. 5 RESERVDELSLISTA. 6 EG-FÖRSÄKRAN. PROJEKT NR : WEVIK MASKIN AB VÄSTERVIK TEL TELEFAX telia.com

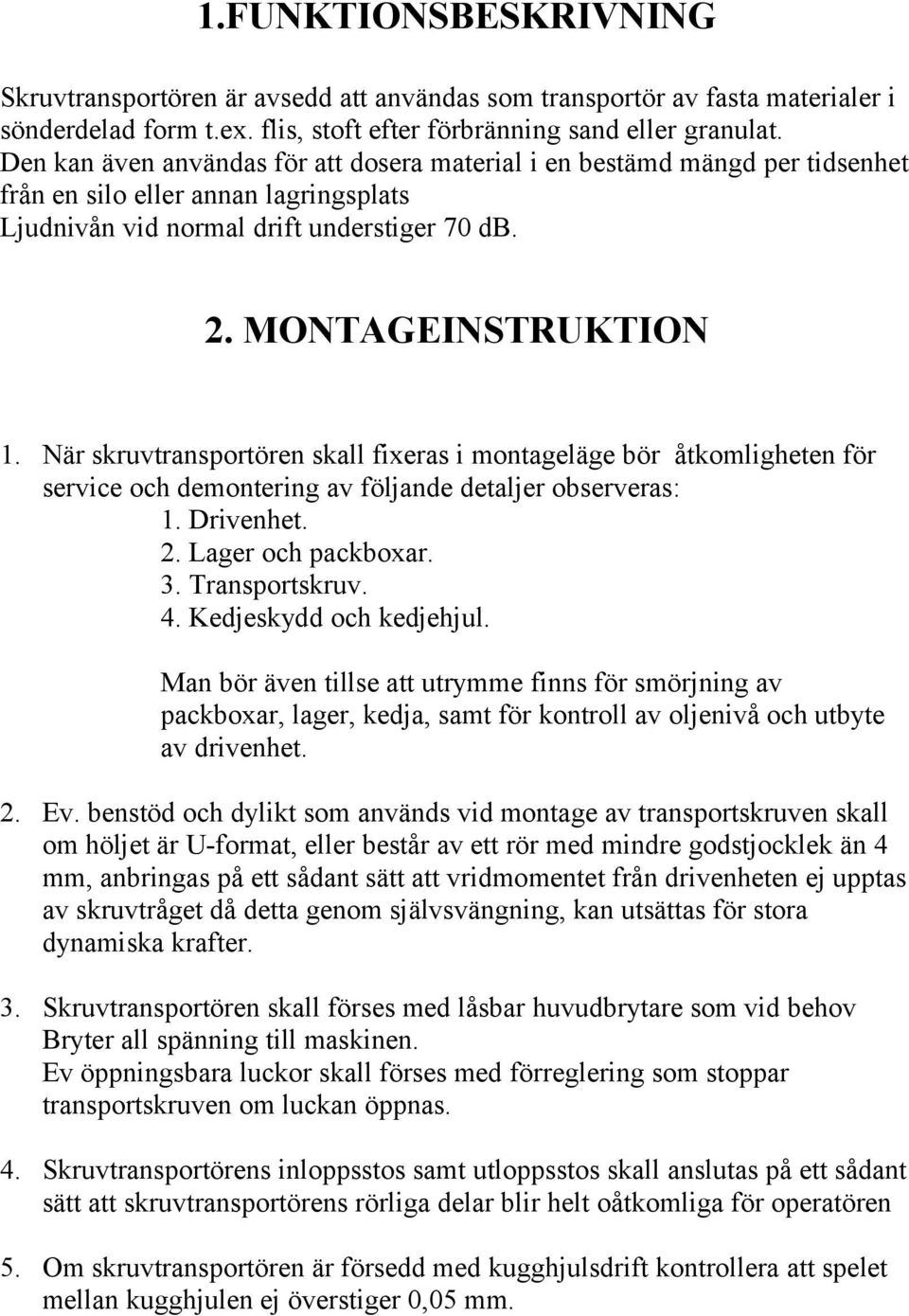

2 1.FUNKTIONSBESKRIVNING Skruvtransportören är avsedd att användas som transportör av fasta materialer i sönderdelad form t.ex. flis, stoft efter förbränning sand eller granulat. Den kan även användas för att dosera material i en bestämd mängd per tidsenhet från en silo eller annan lagringsplats Ljudnivån vid normal drift understiger 70 db. 2. MONTAGEINSTRUKTION 1. När skruvtransportören skall fixeras i montageläge bör åtkomligheten för service och demontering av följande detaljer observeras: 1. Drivenhet. 2. Lager och packboxar. 3. Transportskruv. 4. Kedjeskydd och kedjehjul. Man bör även tillse att utrymme finns för smörjning av packboxar, lager, kedja, samt för kontroll av oljenivå och utbyte av drivenhet. 2. Ev. benstöd och dylikt som används vid montage av transportskruven skall om höljet är U-format, eller består av ett rör med mindre godstjocklek än 4 mm, anbringas på ett sådant sätt att vridmomentet från drivenheten ej upptas av skruvtråget då detta genom självsvängning, kan utsättas för stora dynamiska krafter. 3. Skruvtransportören skall förses med låsbar huvudbrytare som vid behov Bryter all spänning till maskinen. Ev öppningsbara luckor skall förses med förreglering som stoppar transportskruven om luckan öppnas. 4. Skruvtransportörens inloppsstos samt utloppsstos skall anslutas på ett sådant sätt att skruvtransportörens rörliga delar blir helt oåtkomliga för operatören 5. Om skruvtransportören är försedd med kugghjulsdrift kontrollera att spelet mellan kugghjulen ej överstiger 0,05 mm.

3 FÖRE FÖRSTA START SKALL KONTROLLERAS 1. Att drivenheten har rätt motorspänning. 2. Att inga främmande föremål finns i skruvtråget. 3. Att drivenheten innehåller rätt mängd olja för det aktuella montageläget. Samt att lager, packboxar och kedja är smorda om skruvtransportören drivs med kedjedrift skall även kedjespänningen kontrolleras. 4. Att skruvtransportören roterar åt rätt håll. 5. Om gränslägesbrytare är monterade på transportskruvens inspektionsluckor, kontrollera funktionen(skall stoppa transportskruven när luckan öppnas), 6. Kontrollera att samtliga skydd är monterade 3. DRIFT OCH SKÖTSELINSTRUKTIONER 1. Kontrollera regelbundet att transportskruvens axeländar inte kastar då detta kan vara ett tecken på att transportskruven är skadad och måste repareras och riktas. 2. Om transportskruven av någon anledning skulle bli blockerad av t.ex. att ett främmande föremål kommer in i skruvhöljet, måste skruvens rakhet kontrolleras, och vid behov måste den riktas. 3. Kontrollera regelbundet att inga missljud hörs från lager och packboxar. Förstörda lager måste omgående bytas, då detta kan förorsaka stora skador på transportskruven och drivenheten. 4. Vid packboxläckage bytes tätningselementet. 5. Vid kedjedrift kontrolleras kedjespänningen var 500:e driftstimma. 6. Vid öppnande av inspektionsluckor, samt lock på U-formade skruvar måste man ovillkorligen förvissa sig om att transportskruven ej kan starta, detta kan ske t.ex. genom att huvudströmmen brytes och brytaren låses., detta gäller även vid service, smörjning och oljebyte.

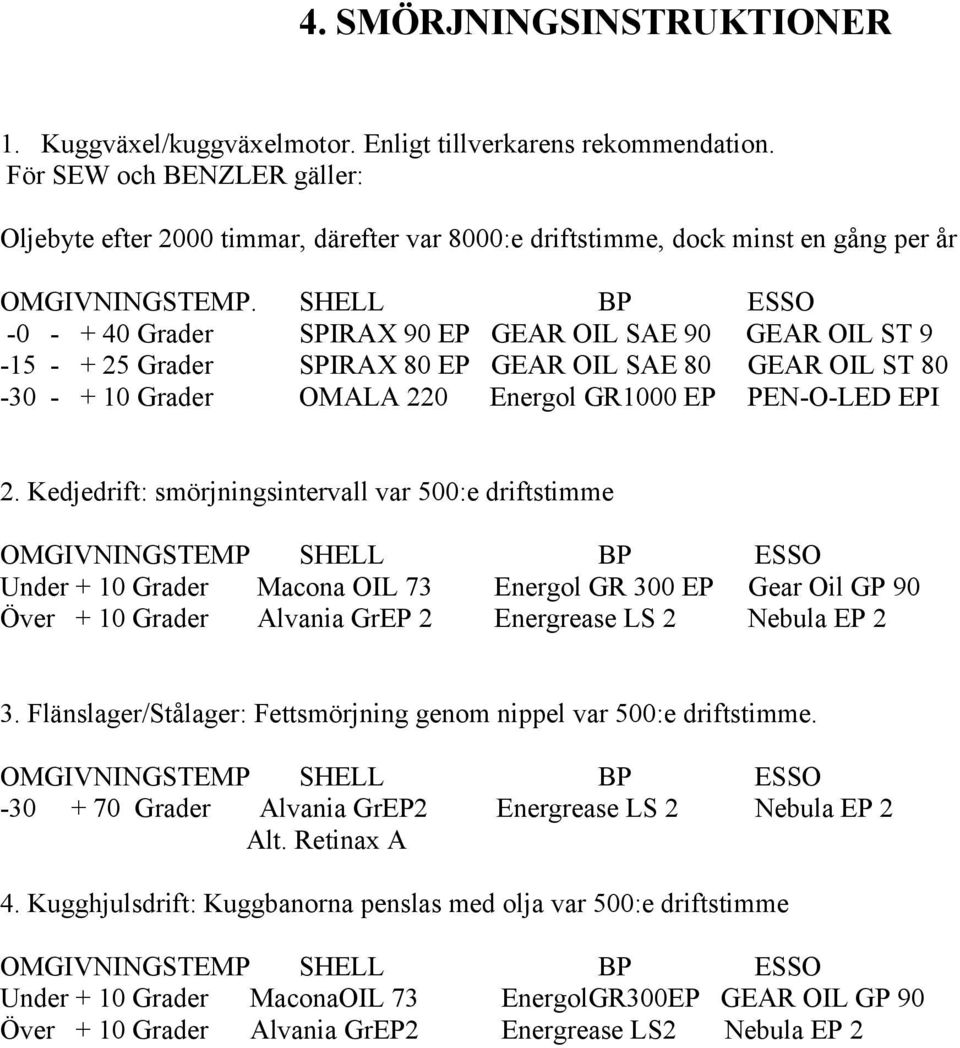

4 4. SMÖRJNINGSINSTRUKTIONER 1. Kuggväxel/kuggväxelmotor. Enligt tillverkarens rekommendation. För SEW och BENZLER gäller: Oljebyte efter 2000 timmar, därefter var 8000:e driftstimme, dock minst en gång per år OMGIVNINGSTEMP. SHELL BP ESSO Grader SPIRAX 90 EP GEAR OIL SAE 90 GEAR OIL ST Grader SPIRAX 80 EP GEAR OIL SAE 80 GEAR OIL ST Grader OMALA 220 Energol GR1000 EP PEN-O-LED EPI 2. Kedjedrift: smörjningsintervall var 500:e driftstimme OMGIVNINGSTEMP SHELL BP ESSO Under + 10 Grader Macona OIL 73 Energol GR 300 EP Gear Oil GP 90 Över + 10 Grader Alvania GrEP 2 Energrease LS 2 Nebula EP 2 3. Flänslager/Stålager: Fettsmörjning genom nippel var 500:e driftstimme. OMGIVNINGSTEMP SHELL BP ESSO Grader Alvania GrEP2 Energrease LS 2 Nebula EP 2 Alt. Retinax A 4. Kugghjulsdrift: Kuggbanorna penslas med olja var 500:e driftstimme OMGIVNINGSTEMP SHELL BP ESSO Under + 10 Grader MaconaOIL 73 EnergolGR300EP GEAR OIL GP 90 Över + 10 Grader Alvania GrEP2 Energrease LS2 Nebula EP 2

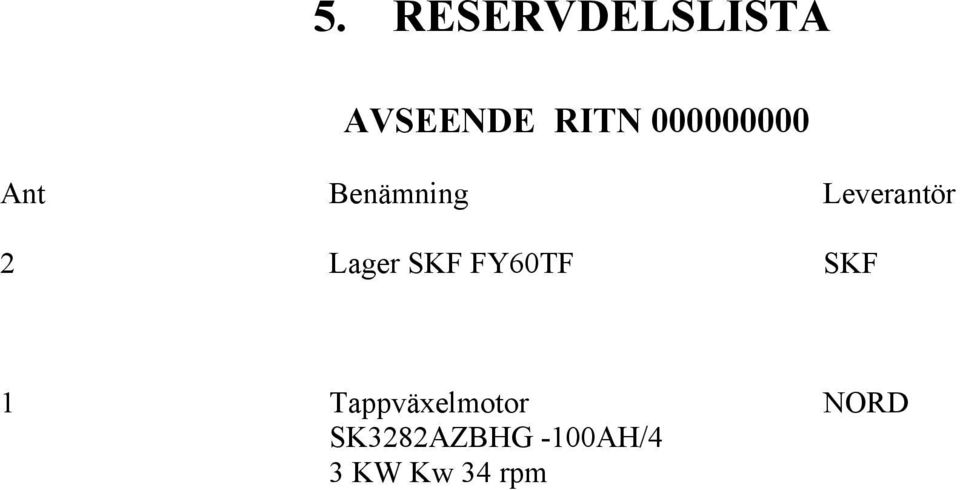

5 5. RESERVDELSLISTA AVSEENDE RITN Ant Benämning Leverantör 2 Lager SKF FY60TF SKF 1 Tappväxelmotor NORD SK3282AZBHG -100AH/4 3 KW Kw 34 rpm

6 6. FÖRSÄKRAN FÖR INBYGGNAD AV DELVIS FULLBORDAD MASKIN Vi försäkrar härmed att maskindel typ Transportskruv serienummer/tillverkningsnummer Ät tillverkad enligt maskindirektiven 2006/42/EC bilaga II B Produkten är avsedd att byggas ihop med/ingå i en annan maskin vilken som helhet skall uppfylla kraven i maskindirektivet AFS 2008:3 (2006/42/EC) Denna delvis fullbordade maskin får inte tas i drift förrän den maskin i vilken denna skall ingå i har förklarats vara i överensstämmelse med bestämmelserna i maskindirektivet AFS 2008:3 (2006/42/EC) Utrustningen får enbart belastas i enighet med våra instruktioner och måste installeras och användas i enighet med våra installations och operationsinstruktioner Wevik AB åtar sig att på motiverad begäran av nationella myndigheter överlämna relevant information om den delvis fullbordade maskinen Undertecknad är behörig att ställa samman den relevanta tekniska dokumentationen enligt bilaga VII B Ansvarig dokument EG Västervik den Per Nilsson WEVIK MASKIN AB Timmergatan Västervik WEVIK MASKIN AB VÄSTERVIK TEL TELEFAX ab.wevik@telia.com
