1 ISTRUKTIOSBOK LUFTVÄRARE HEL A. ISTALLATIOSAVISIGAR...1 Allmänt...1 Transport och lagring...1 Placering av aggregat...1 Fläktmotorer...1 Varvtalsregulator...1 åttskiss...2 Kopplingsschemor...2 Kontroller...2 B. SERVICEAVISIGAR...3 Allmänt...3 Värmeöverföringsdel...3 Fläktar...3 Byte av skadad elkomponent...3 C. FÖRSÄKRA O ÖVERESSTÄELSE...4 Alfa Laval Vantaa Oy Ansatie 3, FI VADA, FILAD Tel , fax

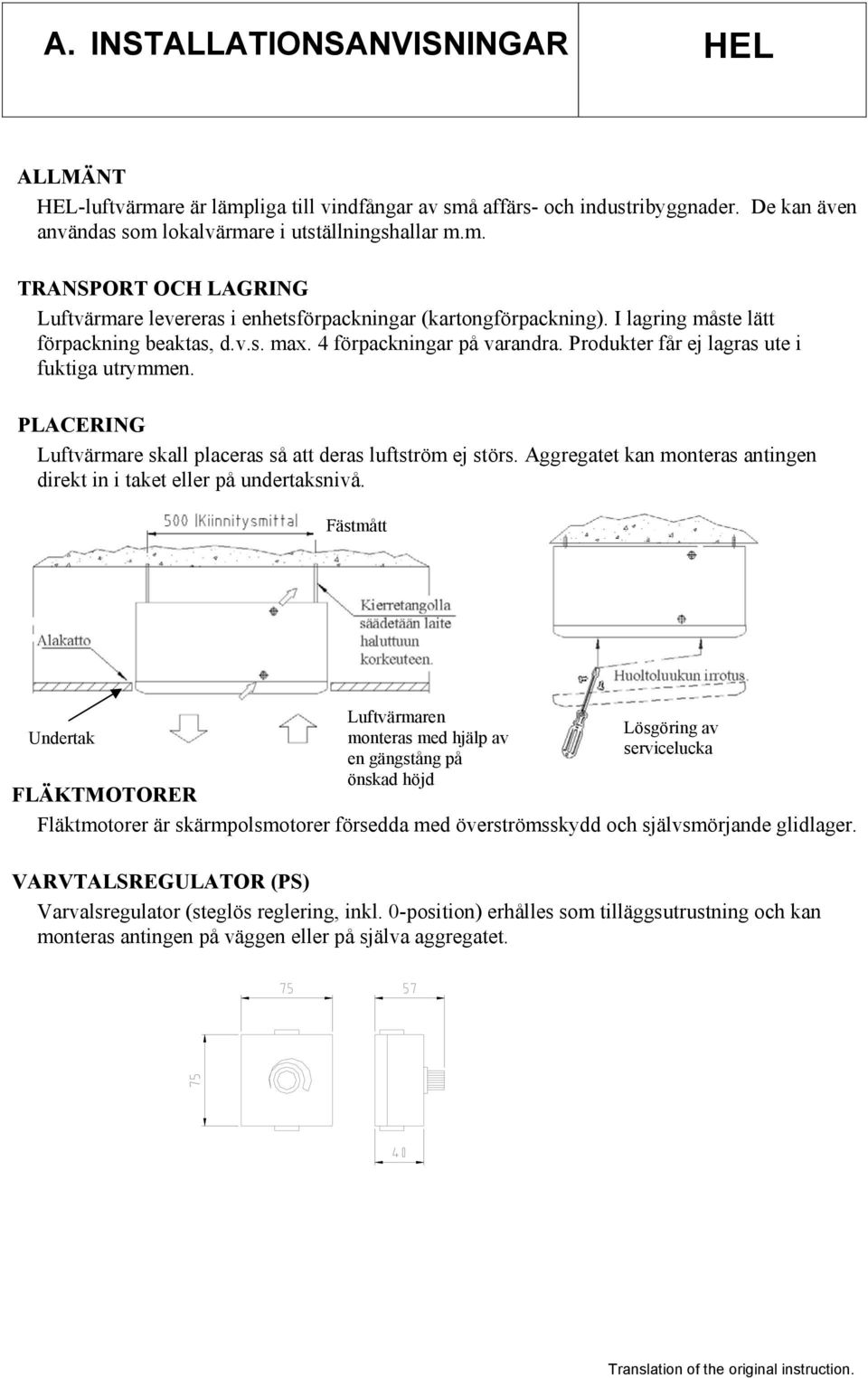

2 A. ISTALLATIOSAVISIGAR HEL ALLÄT HEL-luftvärmare är lämpliga till vindfångar av små affärs- och industribyggnader. De kan även användas som lokalvärmare i utställningshallar m.m. TRASPORT OCH LAGRIG Luftvärmare levereras i enhetsförpackningar (kartongförpackning). I lagring måste lätt förpackning beaktas, d.v.s. max. 4 förpackningar på varandra. Produkter får ej lagras ute i fuktiga utrymmen. PLACERIG Luftvärmare skall placeras så att deras luftström ej störs. Aggregatet kan monteras antingen direkt in i taket eller på undertaksnivå. Fästmått Undertak Luftvärmaren monteras med hjälp av en gängstång på önskad höjd Lösgöring av servicelucka FLÄKTOTORER Fläktmotorer är skärmpolsmotorer försedda med överströmsskydd och självsmörjande glidlager. VARVTALSREGULATOR (PS) Varvalsregulator (steglös reglering, inkl. 0-position) erhålles som tilläggsutrustning och kan monteras antingen på väggen eller på själva aggregatet.

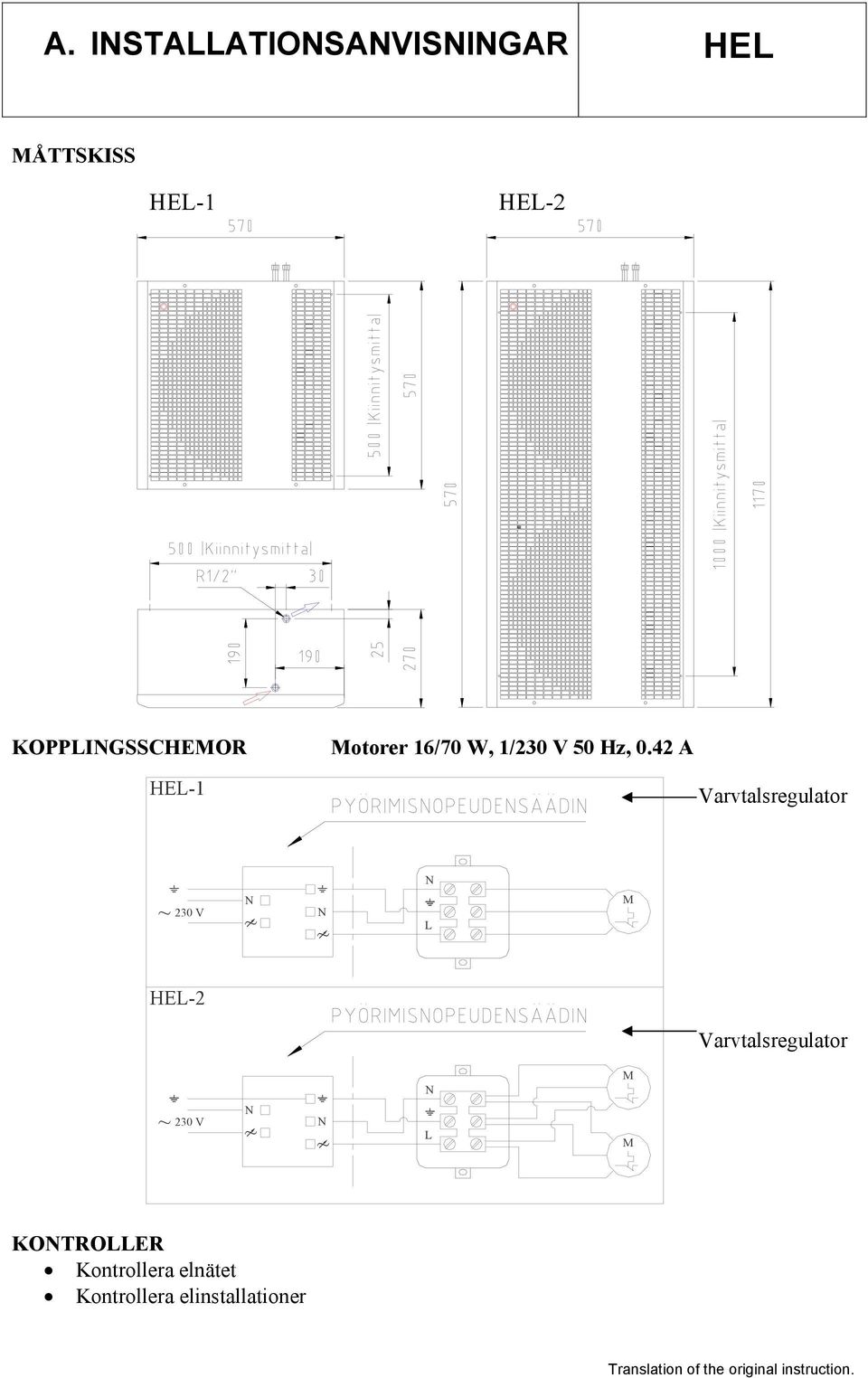

3 A. ISTALLATIOSAVISIGAR HEL ÅTTSKISS HEL-1 HEL-2 KOPPLIGSSCHEOR otorer 16/70 W, 1/230 V 50 Hz, 0.42 A HEL-1 Varvtalsregulator 230 V L HEL-2 Varvtalsregulator 230 V L KOTROLLER Kontrollera elnätet Kontrollera elinstallationer

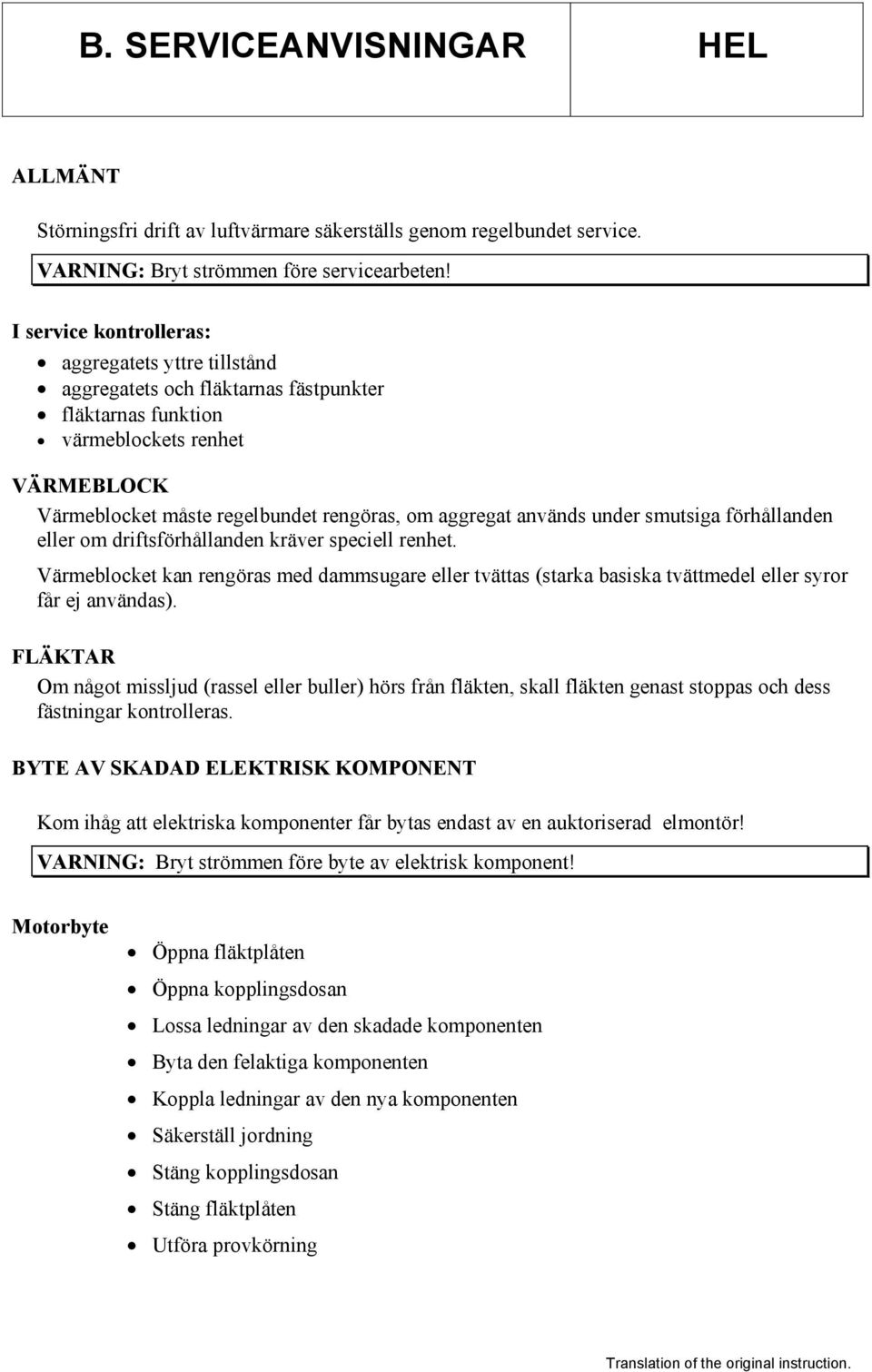

4 B. SERVICEAVISIGAR HEL ALLÄT Störningsfri drift av luftvärmare säkerställs genom regelbundet service. VARIG: Bryt strömmen före servicearbeten! I service kontrolleras: aggregatets yttre tillstånd aggregatets och fläktarnas fästpunkter fläktarnas funktion värmeblockets renhet VÄREBLOCK Värmeblocket måste regelbundet rengöras, om aggregat används under smutsiga förhållanden eller om driftsförhållanden kräver speciell renhet. Värmeblocket kan rengöras med dammsugare eller tvättas (starka basiska tvättmedel eller syror får ej användas). FLÄKTAR Om något missljud (rassel eller buller) hörs från fläkten, skall fläkten genast stoppas och dess fästningar kontrolleras. BYTE AV SKADAD ELEKTRISK KOPOET Kom ihåg att elektriska komponenter får bytas endast av en auktoriserad elmontör! VARIG: Bryt strömmen före byte av elektrisk komponent! otorbyte Öppna fläktplåten Öppna kopplingsdosan Lossa ledningar av den skadade komponenten Byta den felaktiga komponenten Koppla ledningar av den nya komponenten Säkerställ jordning Stäng kopplingsdosan Stäng fläktplåten Utföra provkörning

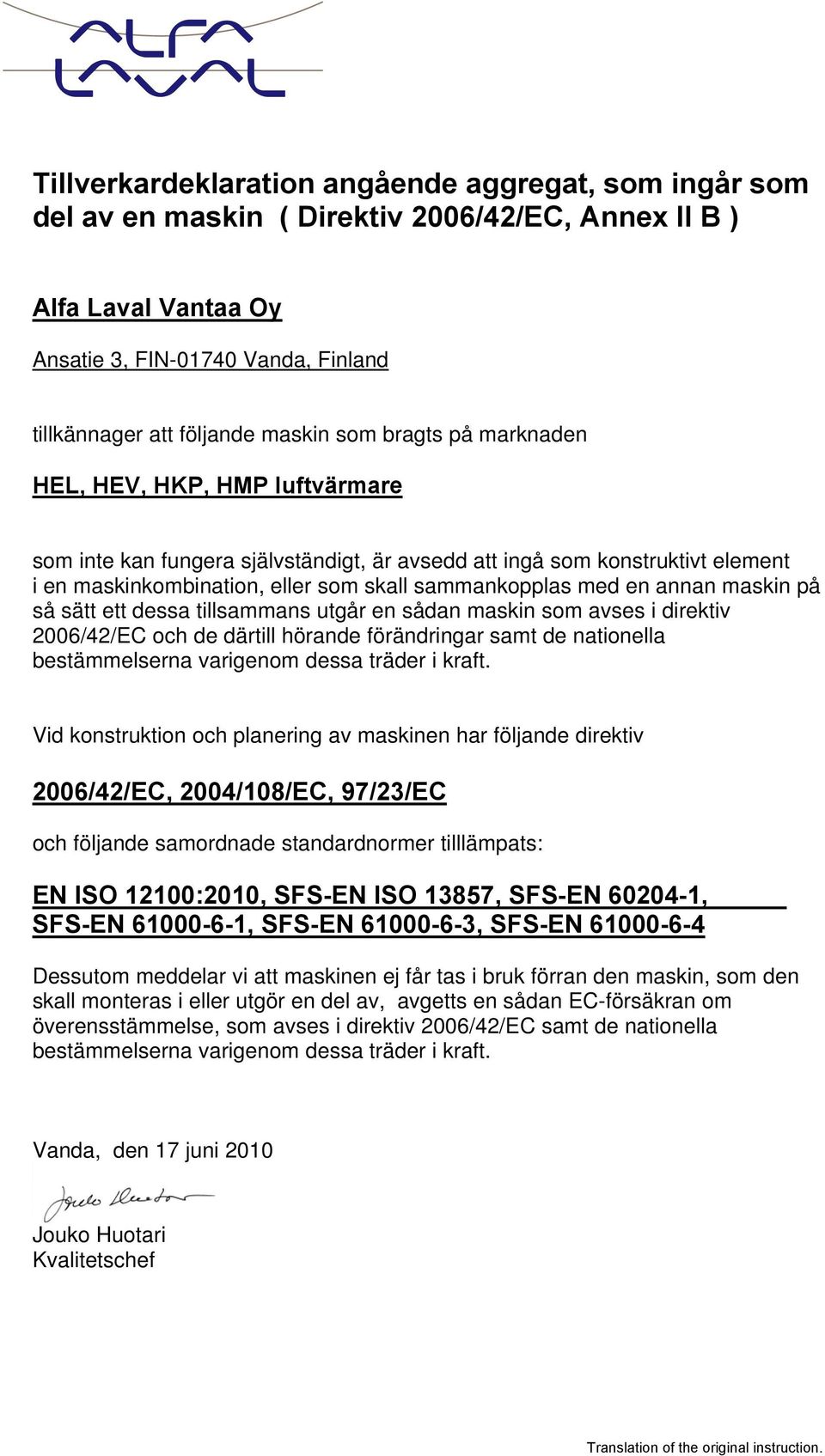

5 Tillverkardeklaration angående aggregat, som ingår som del av en maskin ( Direktiv 2006/42/EC, Annex II B ) Alfa Laval Vantaa Oy Ansatie 3, FI Vanda, Finland tillkännager att följande maskin som bragts på marknaden HEL, HEV, HKP, HP luftvärmare som inte kan fungera självständigt, är avsedd att ingå som konstruktivt element i en maskinkombination, eller som skall sammankopplas med en annan maskin på så sätt ett dessa tillsammans utgår en sådan maskin som avses i direktiv 2006/42/EC och de därtill hörande förändringar samt de nationella bestämmelserna varigenom dessa träder i kraft. Vid konstruktion och planering av maskinen har följande direktiv 2006/42/EC, 2004/108/EC, 97/23/EC och följande samordnade standardnormer tilllämpats: E ISO 12100:2010, SFS-E ISO 13857, SFS-E , SFS-E , SFS-E , SFS-E Dessutom meddelar vi att maskinen ej får tas i bruk förran den maskin, som den skall monteras i eller utgör en del av, avgetts en sådan EC-försäkran om överensstämmelse, som avses i direktiv 2006/42/EC samt de nationella bestämmelserna varigenom dessa träder i kraft. Vanda, den 17 juni 2010 Jouko Huotari Kvalitetschef
