Spilltransportör Driftinstruktion

Transkript

1 Spilltransportör Titel: (spilltransp.eps) Driftinstruktion

2 Innehåll 1 Innehåll 1 Innehåll Tekniska data Pos Apparat- och motorlistor Apparatlista Motorlista Funktionsbeskrivning Handhavande Start Stopp Övervakning Störning och felsökning Felsökning Larm Åtgärder vid larm Säkerhet Säkerhetsföreskrifter Säkerhetsdeklaration 8-1 Utgåva nr 3 1-1

3 Tekniska data 2 Tekniska data 2.1 Pos 1 Huvuddata Invändig bredd mm Hastighet m/s 0,12 Längd c/c mm Installerad effekt kw 2,2 Växel/transmission BTM 32 W Motor 112M6 Lagerenhet drivände SKF FY 50 TG Lagerenhet spännände SKF FY 50 TG Utförande Konstruktion typ BruniTec System 2000 Antal sektioner st Kedja typ Ewert nr 74 Längd mm Kedjehjul typ 74 Sy Spec z=8 kil + stopp Medbringare typ Brunitec VST L= deln 2500 Glidlist typ Ek 80x Utgåva nr 3 2-1

4 3 Apparat- och motorlistor Apparat- och motorlistor 3.1Apparatlista Maskin nr Maskin Benämning In/utsignal Märkström A Spänning V Anm Utgåva nr 3 3-1

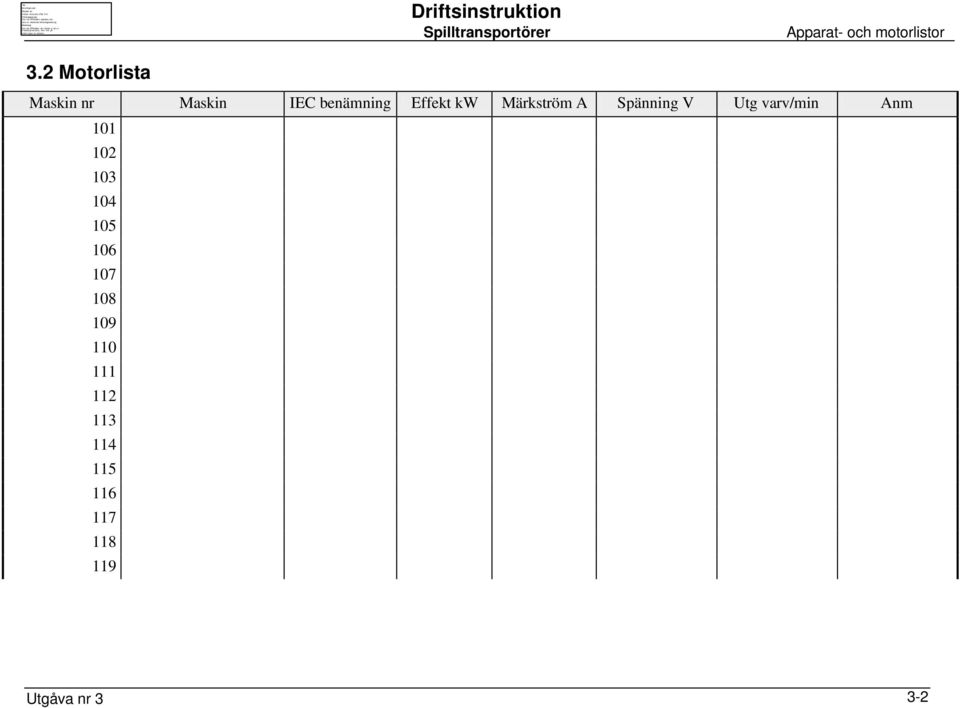

5 Apparat- och motorlistor 3.2 Motorlista Maskin nr Maskin IEC benämning Effekt kw Märkström A Spänning V Utg varv/min Anm Utgåva nr 3 3-2

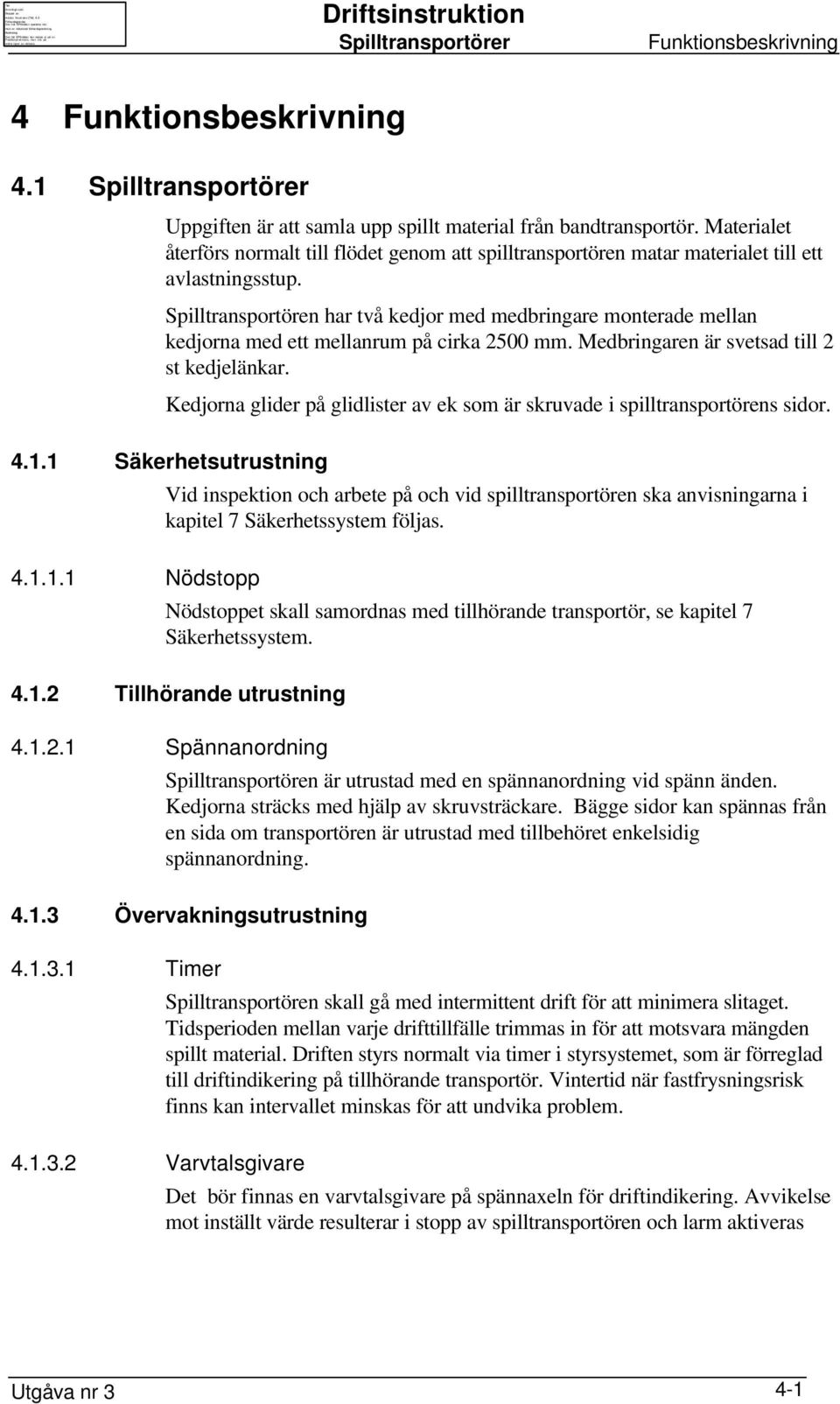

6 Funktionsbeskrivning 4 Funktionsbeskrivning 4.1 Uppgiften är att samla upp spillt material från bandtransportör. Materialet återförs normalt till flödet genom att spilltransportören matar materialet till ett avlastningsstup. Spilltransportören har två kedjor med medbringare monterade mellan kedjorna med ett mellanrum på cirka 2500 mm. Medbringaren är svetsad till 2 st kedjelänkar. Kedjorna glider på glidlister av ek som är skruvade i spilltransportörens sidor Säkerhetsutrustning Vid inspektion och arbete på och vid spilltransportören ska anvisningarna i kapitel 7 Säkerhetssystem följas Nödstopp Nödstoppet skall samordnas med tillhörande transportör, se kapitel 7 Säkerhetssystem Tillhörande utrustning Spännanordning Spilltransportören är utrustad med en spännanordning vid spänn änden. Kedjorna sträcks med hjälp av skruvsträckare. Bägge sidor kan spännas från en sida om transportören är utrustad med tillbehöret enkelsidig spännanordning Övervakningsutrustning Timer Spilltransportören skall gå med intermittent drift för att minimera slitaget. Tidsperioden mellan varje drifttillfälle trimmas in för att motsvara mängden spillt material. Driften styrs normalt via timer i styrsystemet, som är förreglad till driftindikering på tillhörande transportör. Vintertid när fastfrysningsrisk finns kan intervallet minskas för att undvika problem Varvtalsgivare Det bör finnas en varvtalsgivare på spännaxeln för driftindikering. Avvikelse mot inställt värde resulterar i stopp av spilltransportören och larm aktiveras Utgåva nr 3 4-1

7 Handhavande 5 Handhavande 5.1 Start Start av anläggningen sker från kontrollrum Förberedelser före start, inställningsvärden Anvisningar enligt kapitel 7 Säkerhetssystem ska följas. Före automatisk start av anläggningen ska hela anläggningen provköras manuellt under övervakning Start efter kortare stopp Med kortvarigt stopp menas stopp kortare än 2 dygn. Anvisningar enligt kapitel 7 Säkerhetssystem ska följas Start efter längre stopp Med långvarigt stopp menas stopp längre än 2 dygn. Anvisningar enligt kapitel 7 Säkerhet ska följas. Innan anläggningen tas i drift igen ska förberedelser göras enligt avsnitt förberedelser före start, inställningsvärden Kontroller efter start Se avsnitt tillsyn under drift Utgåva nr 3 5-1

8 Handhavande 5.2 Stopp Kortvarigt stopp Med kortvarigt stopp menas stopp i högst 2 dygn. Spilltransportören skall köras tom före stopp Långvarigt stopp Med långvarigt stopp menas stopp längre än 2 dygn. Vid långvarigt stopp ska anläggningen tömmas, inspekteras och rengöras. Spilltransportörens säkerhetsbrytare skall brytas. 5.3 Övervakning Tillsyn under drift Förutsättningen för ekonomisk drift hos anläggningen är att de föreskrivna inspektionerna och underhållsåtgärderna utförs regelbundet och omsorgsfullt, vilket också är en förutsättning för en lång livslängd för utrustningen. Inspektionerna ska upprepas tillräckligt ofta under driftsperioden. Nedan föreskrivna intervallerna är endast rekommendabla. Driftserfarenhet kan med tiden visa att inspektionsintervaller för några objekt ska ändras. I samband med årliga revisioner ska anläggningens skick kontrolleras med avseende på slitage, täthet, etc Spilltransportör Kontrollera spilltransportören med avseende på: materialpåbyggnad ljudnivå varmgång läckage; olja elektriska motorer; fläkten fungerar och inte är igensatt skruvförband och dylikt Kontrollera gångtiden för spilltransportören. Tidsperioden mellan varje skraptillfälle ställs in för att motsvara mängden spillt material. Inställningen görs i styrprogrammet. Kontrollera kedjespänningen. Se framför allt till att den är lika på båda kedjorna och att kedjans nedhäng på överpart vid drivstationen inte överstiger mm. Kontrollera medbringare och skrapbotten samt glidlister. Kontrollera varvtalsvaktens funktion Kontrollintervall: 7 dygn Utgåva nr 3 5-2

9 Störning och felsökning 6 Störning och felsökning 6.1 Felsökning Spilltransportör Se underhållsinstruktionerna 6.2 Larm Exempel på larm som kan förekomma i anläggningen: nödstopp utebliven driftindikering/slirvakt 6.3 Åtgärder vid larm Beroende på stoppets varaktighet ska åtgärder enligt avsnitt 5 handhavande beaktas. Beroende på var felet har uppstått kan hela eller delar av anläggningen automatiskt att stängas av. Operatören får avgöra från fall till fall vilka övergripande åtgärder som ska vidtas, t ex om flödet ska dirigeras om till annan del i anläggningen. Vid felsökning ska man inte utesluta att felet kan bero på givaren själv eller dess anslutningar mot automatiken. Felet kan även ligga i styrsystemet Nödstopp 1 Identifiera var nödstoppet har avgetts ifrån. 2 Kontrollera om någon person har kommit till skada. 3 Tag reda på upphovet till nödstoppet. 4 Begränsa skadan i möjligaste mån. 5 Åtgärda felet. 6 Återställ nödstoppet. 7 Provkör spilltransportören lokalt och kontrollera funktionen. 8 Kör spilltransportören via automatiken Generell felsökningsrutin 1 Identifiera var larmet har avgetts ifrån. 2 Tag reda på upphovet till larmet. 3 Åtgärda felet. 4 Provkör spilltransportören lokalt och kontrollera funktionen. 5 Kör spilltransportören via automatiken. Utgåva nr 3 6-1

10 Säkerhet 7 Säkerhet Innan spilltransportören får tas i drift första gången skall installationen inklusive elektriska inkopplingar och anslutning till styrsystem deklareras vara utförda i enlighet med tillämpliga EG direktiv. Eventuella risker kopplade till de material som hanteras i spilltransportören eller beroende på förutsättningar i omgivningen där transportören installeras skall dessa behandlas av slutanvändaren innan transportören tas i drift. Det förutsättes att spilltransportörens drift kopplas till bandtransportörens nödstoppsfunktion. Nödstoppet (lina) skall vara åtkomligt efter hela spilltransportörens längd och på den eller de sidor av transportören där man normalt befinner sig. 7.1 Säkerhetsföreskrifter För att säkerheten vid anläggningen ska kunna upprätthållas måste följande instruktioner följas. Nödstopp, beröringsskydd och andra säkerhetsanordningar får under inga omständigheter kopplas förbi eller på annat sätt göras obrukbara Före igångkörning Före igångkörning av anläggningen eller del därav ska följande kontrolleras: se till att ingen person befinner sig inom respektive spilltransportörs arbetsområde se till att inget främmande föremål finns inom respektive spilltransportörs arbetsområde samtliga skydd ska vara monterade Nödstopp Tag reda på var nödstoppet finns vid respektive maskinplats Ingrepp på spilltransportör Maskiner anslutna till automatisk styrning och övervakning kan starta utan förvarning. Vid ingrepp på en spilltransportör ska dess säkerhetsbrytare låsas i nolläge Rengöring För att minimera risker för brand eller dammexplosioner skall motor och växel hållas rena från dammansamlingar som kan självantända på grund av exempelvis varmgång. Kvarvarande material i spilltransportören i vilka sporer, mögelsvampar eller liknande kan bildas skall regelbundet avlägsnas. Utgåva nr 3 7-1

11 Säkerhet Elanslutningar Inga ingrepp får göras under drift. Förändringar i de elektriska anslutningarna får endast utföras av behörig personal Petroleumprodukter Långvarig kontakt med petroleumprodukter kan leda till bestående hudproblem Manualer och skyltar Instruktioner och anvisningar i manualer och andra föreskrifter måste följas. Vid spilltransportören skall skylt(ar) finnas som varnar för att transportören är fjärrstyrd och kan starta utan föregående varning. Respektera skyltar och andra märkningar på maskinerna Personlig utrustning Använd inte löst hängande klädesplagg eftersom de kan fastna i rörliga maskindelar. Använd alltid hörselskydd i bullrig miljö. Använd alltid munskydd i dammig miljö Utgåva nr 3 7-2
