1 INSTRUKTIONSBOK STATIONÄR SVEPERSKRUV Bruksanvisning i original Rätt till konstruktionsändringar förbehålles Sveaagri AB Vingåkersvägen 73, SE Katrineholm TEL +46(0) , FAX +46(0) Sveaverken AB

2 EG-försäkran om maskinens överensstämmelse Denna försäkran är enligt Europaparlamentets och rådets Direktiv 2006/42/EG om maskiner. Härmed tillkännages: Maskin Svea Stationär Sveperskruv a) är tillverkad i överensstämmelse enligt Europaparlamentets och rådets Direktiv om maskiner 2006/42/EG, Bilaga 2 A. b) är dessutom, förutom det som angivits i a), tillverkad i överensstämmelse med följande bestämmelser, direktiv, etc.: LVD 2006/95/EEC, EMC 2004/108/EEC c) följer tillämpliga harmoniserade standarder: EN ISO Maskinsäkerhet - Grundläggande begrepp, allmänna konstruktionsprinciper - Del 1: Grundläggande terminologi, metodik EN ISO Maskinsäkerhet - Grundläggande begrepp, allmänna konstruktionsprinciper - Del 2: Tekniska principer EN ISO :2007 Maskinsäkerhet - Riskbedömning - Del 1: Principer d) Behörig och ansvarig för sammanställande av teknisk dokumentation : Ingemar Nygren / Konstruktionsansvarig Namn/funktion Sveaverken AB adress e) Bemyndigad person för upprättande av överensstämmelse : Katrineholm Ort Datum Lars-Gunnar Höglander / Verkställande direktör Namn/funktion Namnteckning 2

3 Innehåll 1 Inledning Hur skall denna instruktionsbok användas Allmänt Säkerhetsföreskrifter och garanti 5 2 Sveperskruvens huvuddelar Drivenhet Förlängningar Avslutning 6 3 Montering Generellt Montering första förlängningen Skarvning Ändavslutning och slutförlängning Elektrisk installation 7 4 Skötsel Kontroll och underhåll Förvaring 8 5 Felsökning 8 6 Tekniska data 8 7 Reservdelar 9 3

4 1 Inledning 1.1 Hur skall denna instruktionsbok användas Denna instruktionsbok innehåller monteringsanvisning, samt drift- och skötselinstruktioner för stationär sveperskruv. Läs noga igenom hela instruktionsboken och eventuella anvisningar för övriga delar i anläggningen innan arbetet påbörjas. Detta för att förebygga personskada, och för att genom noggrann och korrekt installation uppnå god och säker funktion. Viktigt! Stycken i instruktionsboken markerade med varningstriangel innebär att särskild uppmärksamhet måste iakttas på grund av risk för personskada eller maskinhaveri. Förvara denna instruktionsbok väl och i anslutning till anläggningen! Den innehåller information som är viktig även vid drift och underhållsarbeten. 1.2 Allmänt Sveperskruven är tillverkad som ett flexibelt byggsystem som kan anpassas efter silostorleken. Sveperskruven är avsedd för transport av spannmål. Principen för skruvtransportören är en skruvspiral med centrumaxel och mellanlager uppfästade vid en täckplåt som ger stöd. Längst ut mot siloväggen sitter ett gummihjul som driver skruven runt. Mitt i silon finns en vertikal axeltapp som skruven roterar kring. Systemet består av en kombination av fasta standardlängder som sätts samman till önskad längd. 4

5 1.3 Säkerhetsföreskrifter och garanti Tillse att barn eller djur ej kan komma i kontakt med transportören vid drift eller under installations- eller underhållsarbete. Vistas ej inne i silon när skruven är igång. Demontera eller eliminera ej något skydd eller säkerhetsanordning. Slå från och lås alltid arbetsbrytaren innan arbete utföres på anläggningen. Hembyggda silor m.m. måste vara utförda så att skruvspiralen och andra roterande delar ej är åtkomliga vid normal drift. Anläggningens elektriska installation skall utföras av en behörig elinstallatör enligt tillämpliga bestämmelser. Leverantören garanterar att denna vara är fri från fel vid leverans. Fel som uppstått under transport meddelas transportföretaget omedelbart. Skruven är avsedd för spannmål enligt 1.2. Leverantören tar inget ansvar för funktion och säkerhet om den används för andra ändamål. Kostnad för garantifelsökning ersättes ej om kontakt med leverantören ej tagits före arbetets påbörjan. Garantin gäller ej fel uppkomna på grund av felaktig montering eller felaktigt handhavande, ej heller vid åsknedslag eller andra störningar på kraftnätet. Brukaren är ansvarig för anläggningens funktion, samt är vid driftstörning på foderanläggning skyldig att tillse att djuren får tillgång till foder på annat sätt. Vid fel, tag kontakt med din återförsäljare. 5

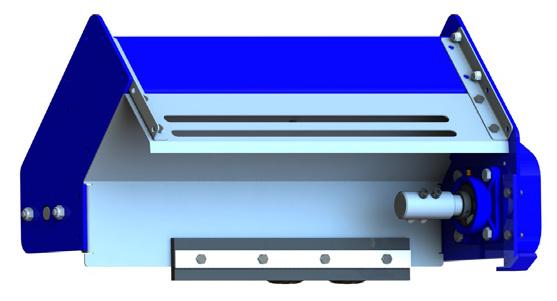

6 2 Sveperskruvens huvuddelar 2.1 Drivenhet Drivenheten är en 2800rpm elmotor med snäckväxel, utväxlingen 1:10. Motorn skyddas mot trycket från spannmålen av ett "hus" av plåt. På drivenheten finns ett släpringsdon, vilket medger att skruven kan rotera obegränsat i silon. Drivenhet Förlängning 2.2 Förlängningar Sveperskruven byggs upp av förlängningar i längderna 1335,1780, 2222 och 2670mm. Varje förlängning består av en spiral, en balk och en lagring. Undantaget är den 1335 mm långa slutförlängningen som saknar lagring och har extra lång spiral. Spiralen utgörs av stålspiral med centrum av stålrör. Spiralen och balken är pulverlackade. Avslutning 2.3 Avslutning I änden monteras en avslutning bestående av ändlager, ändlageraxel, transmission och drivhjul. Antalet drivhjul varierar beroende på skruvens längd. 6

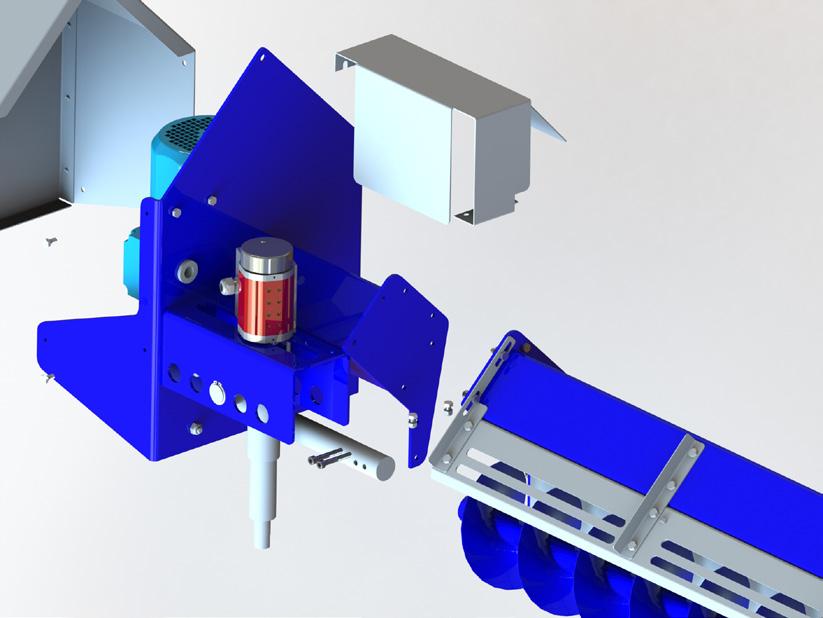

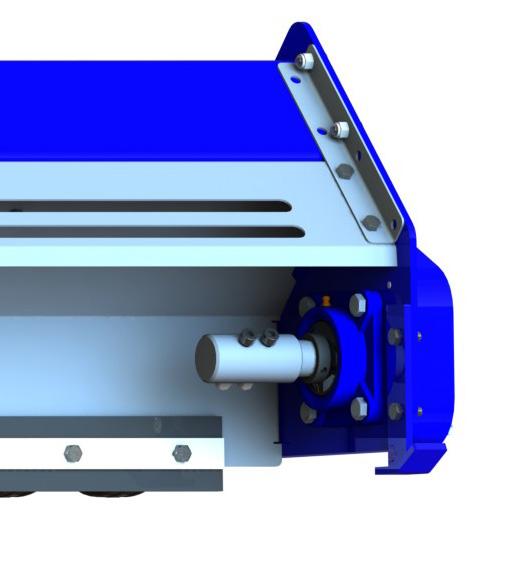

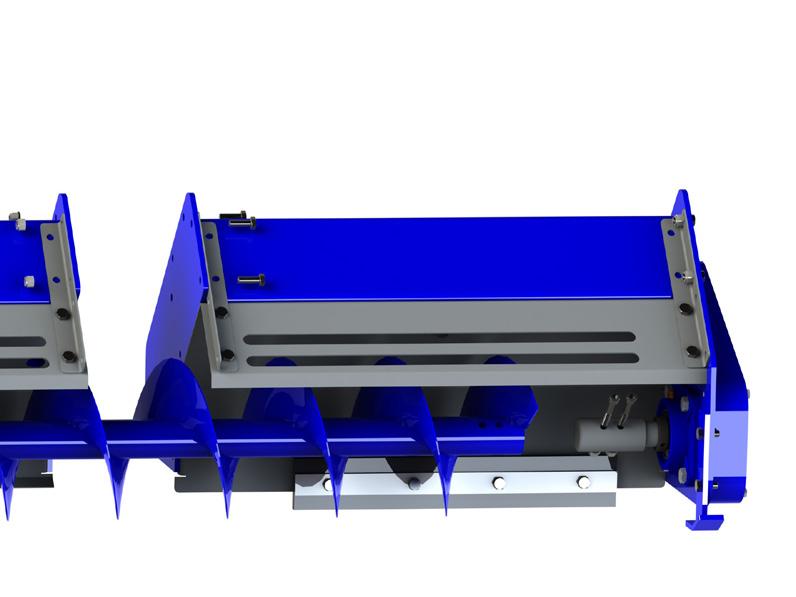

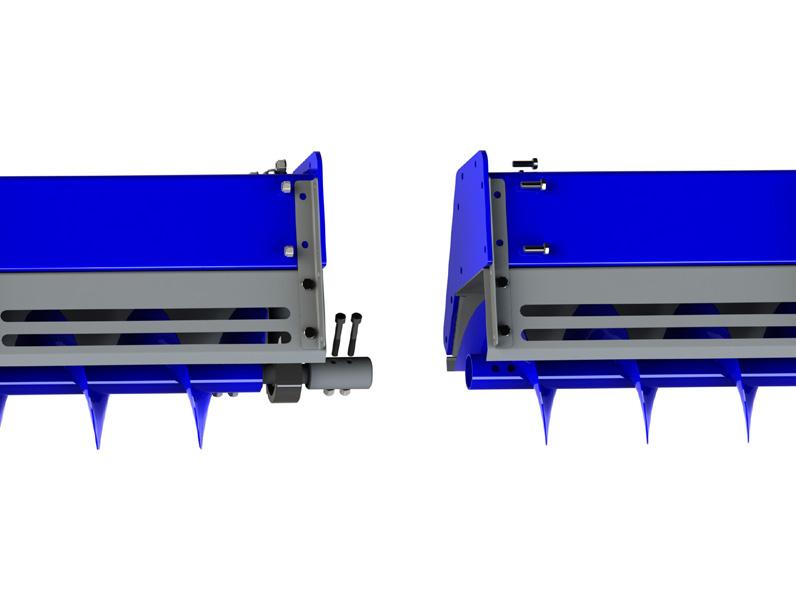

7 3 Montering 3.1 Generellt Sveperskruven levereras i sina huvuddelar enligt ovan. Kontrollera först mot följesedel att alla delar finns med och att det inte blivit några transportskador. B A 3.2 Montering av första förlängningen För in drivaxeln i spiralröret. Lås med 2st M8x55 insexskruv och mutter (A). Skarva balken med 8st M8x20 skruvar och muttrar enligt bild. Möjlighet finns att finjustera sveperns placering i silon genom att flytta pivotaxeln (B). Fem olika positioner finns. 3.3 Skarvning För in mellanlagrets axel in i spiralröret. Lås med 2st M8x55 insexskruv och mutter. Balksektionerna sammanfogas med 8st M8x20 skruvar och muttrar enligt bild. 3.4 Ändavslutning och slutförlängning Den sista förlängningen skall vara av särskild typ med förlängd spiral och utan mellanlager. Ändavslutningens axel skall föras in i slutförlängningens spiralrör och låsas med 2st M8x55. Balksektionerna sammanfogas med 8st M8x20 skruvar och muttrar enligt bild. 3.5 Elektrisk installation Sveperskruven levereras normalt med 230/400V 2,2kW, 3kW eller 4kW motor kopplad för 400V (Y-kopplad). I vissa fall kan 5,5kW 400/690V motor förekomma, varvid mjukstart eller frekvensomriktare skall användas. Matningsspänning skall anslutas i släpringsdonet. Kabeln skall tas in underifrån genom röret i centrum av släpringsdonet. Motorskydd och arbetsbrytare skall installeras. 7

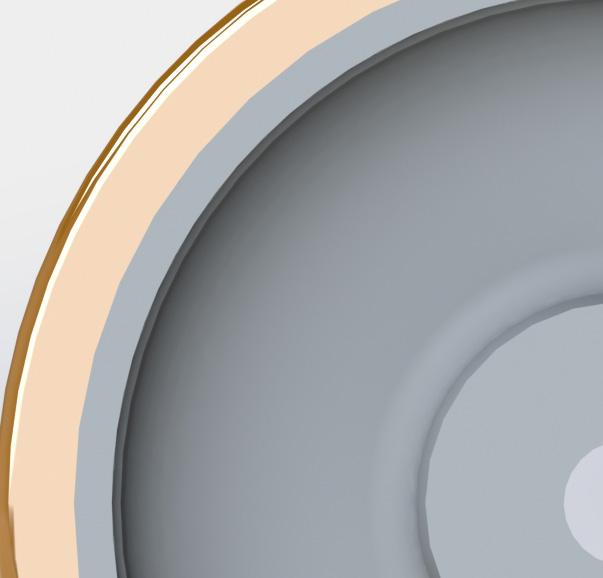

8 4 Skötsel Slå från och lås arbetsbrytaren innan arbete utförs på skruven. 4.1 Kontroll och underhåll Efter varje körning kontrollera drivhjulet. Mät diametern på hjulet. Om det understiger ø190mm eller har andra skador måste det bytas. Kontrollera kedjespänninginen en gång per år och smörj med kedjeolja. 4.2 Förvaring Min. Ø190mm Förvara sveperskruven torrt om den demonterats från silon då den annars riskerar rostangrepp på obehandlade delar. 5 Felsökning Slå från och lås arbetsbrytaren innan arbete utförs på skruven. Sverpern rör sig inte framåt Kontrollera följande: Golvet är ojämnt, plåtsvepen tar i golvet Drivhjulet är utslitet Drivhjulet är löst på axeln 6 Tekniska data Skruvvarvtal, ca 280 r/m Motorvarvtal, ca 2800 r/m Max längd 9,685m Skruvdiameter 185mm Centrumtapp dia. 40mm Typskylt och varningsdekaler är placerade enligt bild. 8

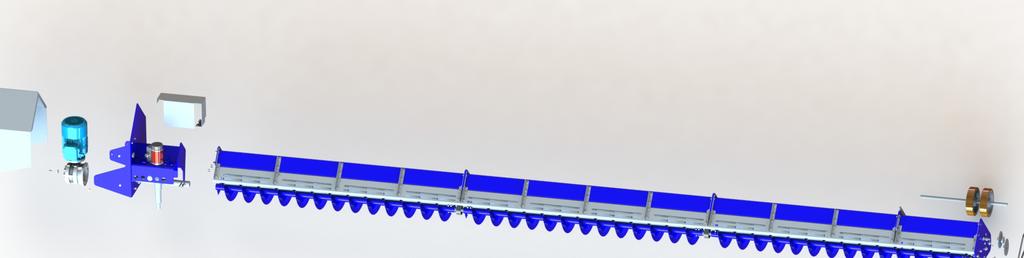

9 7 Reservdelar A B C D I E H G J F K A Motorhuv B F Snäckväxelmotor 2,2kW B F Snäckväxelmotor 3kW B F Snäckväxelmotor 4kW B F Snäckväxelmotor 5,5kW C Släpringsdon D Släpringsrör E Förlängningsspiral 1273mm E Förlängningsspiral 1718mm E Förlängningsspiral 2163mm E Förlängningsspiral 2608mm F Länkhuvud (lager) G Förlängningsspiral 1858mm G Förlängningsspiral 2303mm G Förlängningsspiral 2748mm H Profilplåt 1335mm H Profilplåt 1780mm H Profilplåt 2225mm H Profilplåt 2670mm I Drivaxel I Skruv M8x55 I Låsmutter M8 J Transmissionsskydd K Axeltapp 9

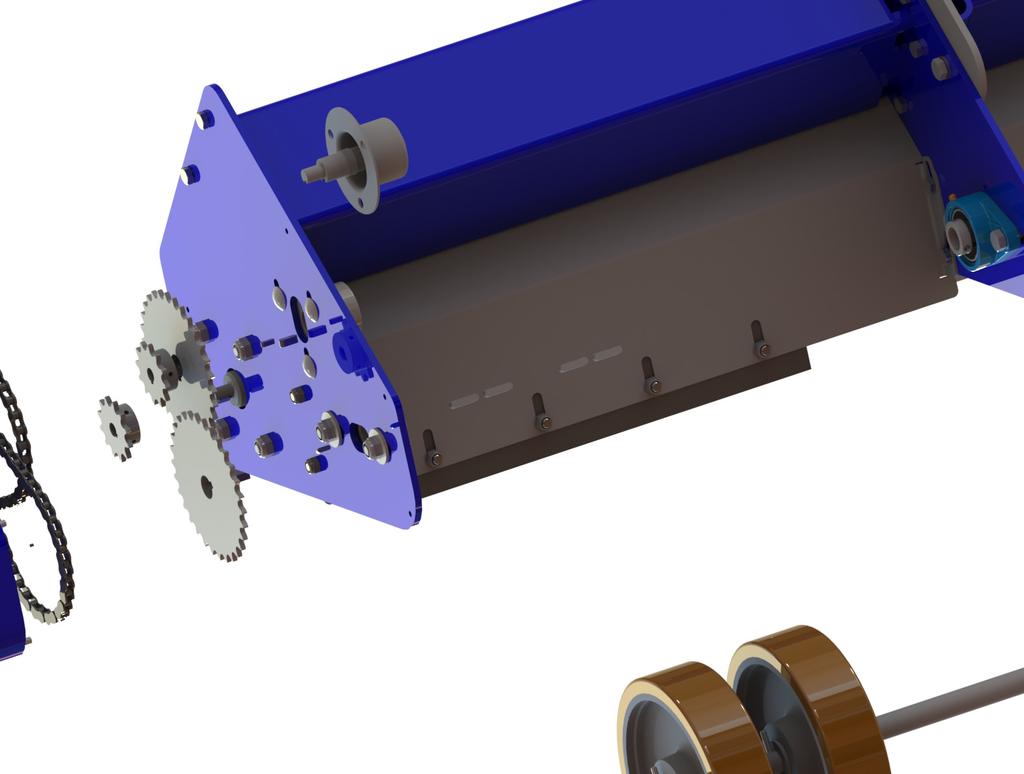

10 F A G B C I D H E L K J N M A Kedjehjul 1/2" x 3/16" Z12 (2st) B Kil RK 4x4x12 (2st) C Rullkedja 1/2" x 3/16" 50R inkl. lås D Kil RK 6x6x12 (2st) E Rullkedja 1/2" x 3/16" 40R inkl. lås F Kedjehjul 1/2" x 3/16" Z30 (2st) G Dubbellagring komplett H Hjulaxel I Lager UCFL 204 (2st) J Lager UCF 206 K Ändlageraxel K Skruv M8x55 L Klohylsa M Saxpinne N Hjul Ø200mm 10
