1 Säker, säkrare, SafeEnd

2 Fakta Birstaverken Birstaverken AB grundades 1961 och är ett verkstadsföretag med egen anläggning för varmförzinkning. Vår tillverkning och vårt huvudkontor finns i Sundsvall. Lokala kontor finns i Arboga, Västerås och Borås. Vi konstruerar, tillverkar, monterar och säljer väg- och broräcken. Vår affärsidé är att vi ska täcka den svenska marknadens behov av snabba och säkra leveranser, kringtjänster samt förslag till lösningar inom dessa produktområden. Om SafeRoad SAFEROAD är en ledande leverantör av produkter och lösningar för trafiksäkerhet. Våra tre viktigaste affärsområden är Infrastruktur, skyltar och vägmarkering. Vår verksamhet innefattar många lösningar, som vägskyltar och tekniska trafiklösningar, vägmarkeringar, vägbelysning, vägräcken och broräcken samt säkring av bergväggar och tunnlar. Säkerhet och formgivning är avgörande aspekter på våra lösningar. Våra konstruktörer har i samarbete med externa experter fungerat som drivkrafter bakom ett antal viktiga innovationer på marknaden. Därigenom har vi uppfyllt de strikta kraven från såväl myndigheter som marknad då det gäller trafiksäkerhet, slitstyrka och funktion. SAFEROAD har som mål att bli det självklara valet för partner till vägmyndigheter, grossister och större entreprenadföretag i hela Europa.

3 Nyskapande krockdämpare från Birstaverken Birstaverkens konstruktörer har tagit fram en genialisk lösning när det gäller krockdämpare för räcken i form av en helt ny typ av energiabsorbent. Namnet är SafeEnd. De energiabsorbenter som har funnits på marknaden har varit dyra, komplicerade och svåra att reparera. Med Birstaverkens SafeEnd finns nu ett alternativ där man med en enkel produkt kan få högsta möjliga säkerhet och detta till en mycket låg kostnad. Det finns även andra mindre varianter av krockdämpare, men ingen kommer upp i samma klass som Birstaverkens SafeEnd, som är en av Birstaverkens patenterade och skyddade lösningar. En ny generation SafeEnd är ett av de första räckesavsluten att testats enligt den kommande standarden och tillhör därmed nästa generation av energiupptagande räckesavslut. Birstaverkens SafeEnd har egenskapen att all energi vid en kollision tas upp av avslutet utan att räcket deformeras. Detta avslut kan också med fördel användas som förankring till räcken med högre kapacitetsklass än N2. SafeEnd monteras genom att den spikas fast med ett rör i asfalten eller i gruset. Det behövs alltså ingen gjutning. Många fördelar med SafeEnd SafeEnd har en mycket smidig, smart och enkel konstruktion. Den är lika smal som räcket vilket innebär att den kan monteras även vid trånga utrymmen. I stållådan finns ett plattstål monterat runt ett antal rullar. Vid en eventuell påkörning glider lådan upp längs räckesbalken samtidigt som plattstålet dras runt och ut igenom rullarna. Därmed tas energin från påkörningen upp och fordonet stannar på ett mycket säkert och kontrollerat sätt. Det behövs dessutom inga tunga och dyra betongfundament. SafeEnd fungerar även som en förankring. SafeEnd har en låg vikt och är mycket lätt att montera och reparera. Vid reparationer behöver man inte stänga av vägen under så lång tid vilket minskar risken för långa köer och trafikstopp. Det går åt lite material vid konstruktionen och det innebär också en mycket låg kostnad jämfört med alternativen. På Birstaverkens testbana, vid f.d. Sättna flygplats norr om Sundsvall, finns utomordentliga möjligheter att utföra standardiserade krocktester.

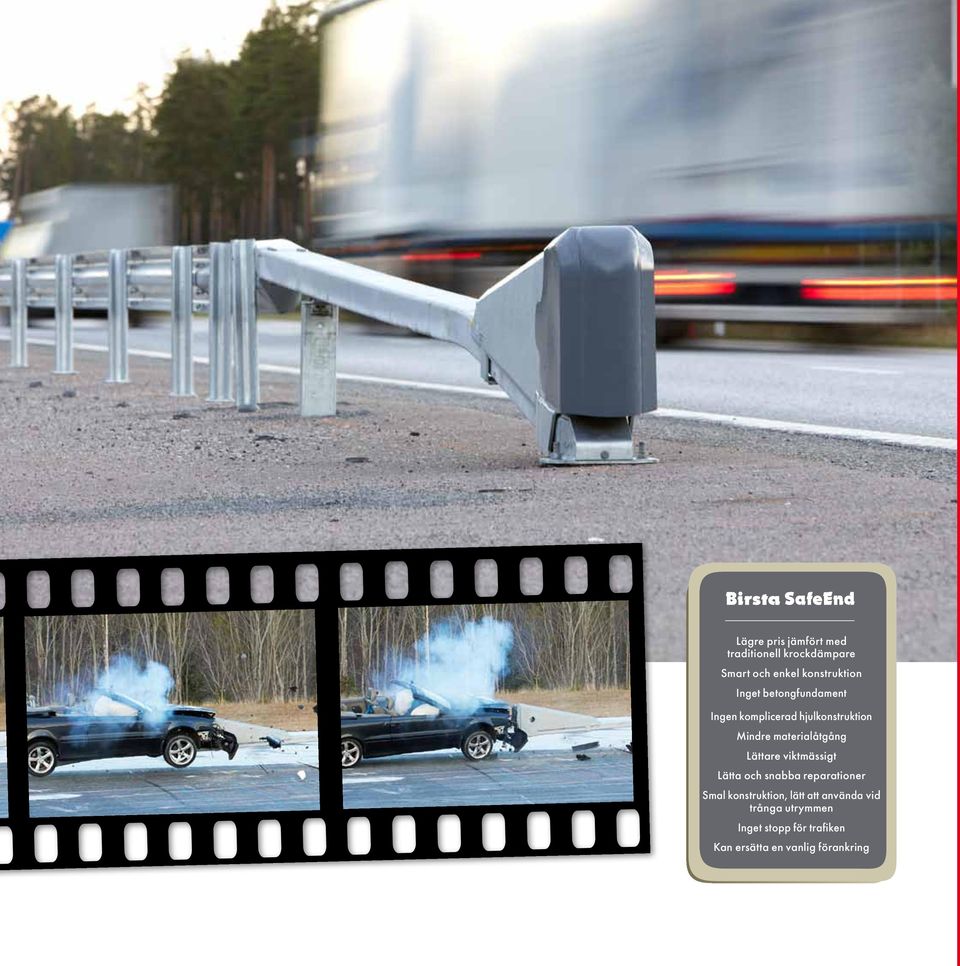

4 Lägre pris jämfört med traditionell krockdämpare Smart och enkel konstruktion Inget betongfundament Ingen komplicerad hjulkonstruktion Mindre materialåtgång Lättare viktmässigt Lätta och snabba reparationer Smal konstruktion, lätt att använda vid trånga utrymmen Inget stopp för trafiken Kan ersätta en vanlig förankring

5 Strålande testdata Birstaverkens patentssökta krockdämpare, SafeEnd, är testat enligt den nya standarden pren Det betyder bland annat att man kör på räckesavslutet med en personbil på kg i en hastighet av 110 km/h. Totalt utförs sex olika tester. I nedanstående tabell framgår att SafeEnd tillhör kapacitetsklassen P4, vilket är den högsta klassen. X1 och Y1--värdena är mått på produktens kvarstående deformation i sidled. SafeEnd fick vid krocktestet mycket bra resultat, dvs låga X- och Y-värden. Z-värdet är ett mått på fordonets rörelse efter kollision med krockdämparen och även här fick SafeEnd ett mycket lågt värde. Acceleration Severity Index (ASI) är ett mått på den acceleration som en människokropp får i ett krockögonblick. Detta ASI-värde ger sedan olika skadeklasser. I testet fick SafeEnd ASI-värdet 1,1, vilket gav skadeklass B. Fakta om Birsta SafeEnd Etta i världen! Sverige är bäst i världen när det gäller trafiksäkerhet. Den svenska trafiken kräver endast 3 dödsoffer per invånare och år. Utvecklingen har de senaste åren varit helt unik och man får gå tillbaka hundra år i tiden för att hitta färre döda i trafiken. Orsakerna är flera, men den främsta är att allt fler vägar har mitträcken och att sidområden skyddas med räcken. Leder utvecklingen Birstaverken konstruerar, tillverkar, testar, säljer och monterar väg- och broräcken, samt krockdämpare i världsklass. Genom åren har man byggt upp en teknisk kompetens och utvecklingen av egna nya produkter där man finns med hela vägen från projektering till färdig produkt är en viktig framgångsfaktor för Birstaverken. Kapacitetsklass Deformation av räcket Deformation av räcket Rörelse på fordon ASI-värde Skadeklass efter påkörning efter påkörning efter påkörning P4 X1 Y1 Z1 1,1 B Fördelar SafeEnd Snabb installation Lågt pris jämfört med traditionell krockdämpare Smart och enkel konstruktion Inget betongfundament Mindre materialåtgång Lättare viktmässigt Lätta och snabba reparationer Smal konstruktion, lätt att använda vid trånga utrymmen Egen testbana Den egna testbanan och det nära samarbetet med kunderna innebär att produkterna är både väl provade och kundanpassade i allra högsta grad.

6 P Säkerhet och kvalitet Birstaverken AB är ett verkstadsföretag som genom sin innovationskraft utvecklats till ett av marknadens ledande inom trafiksäkerhet. Förutom Birsta SafeEnd har företaget tagit fram en hel palett med produkter som har det gemensamt att de är konstruerade med högsta kvalitet och leveranssäkerhet. mer om företaget och våra produkter. Besök vår hemsida På Birstaverkens webbsida ( kan du läsa mer om företaget och våra produkter. Här finns även kontaktuppgifter, nyheter samt massor av produktbilder och ritningar som fritt kan laddas ned. Birstaverken AB Box 30, Sundsbruk Tel Mellerstedt Design AB Foto Torbjörn Bergkvist Text Ove Jansson, Midälva information Tryck Kaltes grafiska, Sundsvall 2014
