1 BRO- OCH VÄGRÄCKEN Saferoad Birsta AB är en industri som under mer än 50 år har utvecklats från ett litet verkstadsföretag till en av Sveriges ledande aktörer inom trafiksäkerhet. saferoadbirsta.se

2 Genom lyhördhet för marknaden och produktanpassning för kundernas behov har Saferoad kontinuerligt utvecklat produkter som klarar höga krav jämte låga kostnader. Saferoad Birsta AB bildades 1961 och levererar då som nu kvalitetsprodukter, felfritt och i rätt tid. Med dessa utlåtanden som ledstjärna fortsätter Saferoad att leverera högkvalitativa produkter i framkant. Med team för både montage och produktutveckling, på orter från norr till söder, är Saferoad en rikstäckande leverantör i er omedelbara närhet. Ett systematiskt kvalitetsarbete och ständig produktutveckling är en del av Saferoads dagliga arbete. Företaget är certifierat enligt ISO INNEHÅLL Vår vision är att göra livet på vägarna säkrare Våra värdeord Sid 4 Sid 4 Birsta 1P Birsta 2P Sid 5 Birsta 3P/H2b Sid 11 Birsta Kohlswa Sid 5 Birsta 3P/H2g Sid 11 MegaRail ex Sid 6 Birsta 3P/H3b Sid 12 MegaRail ec Sid 6 Birsta 3P/H3g Sid 12 MegaRail sk Sid 7 Birsta 3P/H4b Sid 13 Birsta Rimob Sid 7 Birsta Bullerskärmar Sid 13 Birsta MC-Skydd Sid 7 AQVIS Sid 14 Belysning Sid 8 Birsta W-profil Sid 14 Birsta Modulräcken Sid 8 Birsta WP Sid 15 Birsta Träräcken Vi finns även på Sid 9 Sid 9 Birsta Bro W Birsta W-H1/MegaRail xt Sid 15 Sid 16 Birsta GC Birsta SafeEnd Sid 10 Birsta S Sid 17 Vårt tjänsteutbud Sid 10 Birsta SP Sid 18 Om Vägräcken Broschyren är framtagen av Saferoad Birsta Foto/Fotomontage: Bergkvist reklamfoto, Saferoad Birsta.

3 Birsta 1P En i raden av våra egenutvecklade produkter är Birsta 1P. Räcket är ett resultat av omvärldens krav på ökad trafiksäkerhet och minskade materialskador. Produkten är framtagen utifrån Trafikverkets krav på: Säkrare mittseparering till lågt pris Släta navföljare Lång livscykel, hög hållbarhet och kvalitet Låg underhållskostnad Den mjuka profilen gör att fordonen inte fastnar och eventuella skador på fordon och räcke minskar. Tester har visat att stålbalksräcket hänger kvar efter krock och att profilen återfår sin form utan att bli krokig eller bucklig. Birsta 3P/H2b 3P/H2b är broräcket med de runda formerna, som bygger på standardprofiler för att hålla kostnaderna låga. Produkten ska användas där det ställs krav på: Säker trafikmiljö God genomsikt Låg livscykelkostnad Räcket har en sådan konstruktion att den kan skruvas fast i efterhand, samt monteras på broar med standardkantbalk. Räcket kan dessutom monteras på broar med lutning. Birsta 3P/H2b finns i olika höjd (1200/1400 mm) och med flera infästningsalternativ. Kantbalkskrav: min 400 mm. För mer information se Birsta 3P/H2b med nätram. Birsta 1P N2 W4 4 meter A CE 4 - Birsta 1P H1/L1 W5 4 meter A CE 4 VI6 Birsta 3P H2 W3 2 meter B CE 4 VI4 Birsta 3P H2 W3 1,8 meter B CE 4 VI4 Birsta 2P Birsta 3P/H2g Rörräcket 2P byggs som en standardprofil för att hålla ett lågt pris. Konstruktionen har fokus på estetik och design. Birsta 2P ska användas där det ställs krav på: Tilltalande trafikmiljö God genomsikt Enkel drift och låg livscykelkostnad Infästningsbulten mot stolpen finns redan monterad vid leverans, vilket reducerar tidsåtgången för montaget. Produkten är genom sin slutna profil och snillrika infästning det enklaste och snabbaste rörräcket att montera! Birsta 2P/DU 3P/H2g är ett H2 räcke som kan monteras i mark. Det bygger på standardprofiler för att hålla kostnaderna låga. Produkten ska användas där det ställs krav på: Säker trafikmiljö God genomsikt Enkel drift och låg livscykelkostnad Räcket kan dessutom monteras i mark med lutning. Birsta 3P/H2g finns i olika höjd (1200/1400 mm) och med flera infästningsalternativ. Birsta 2P N2 W3 1,5 meter A CE 4 - Birsta 2P N2 W4 3 meter A CE 4 - Birsta 2P N2 W3 4 meter A CE 4 - Birsta 2P/DU N2 W4 3 meter A CE - - Birsta 2P/GC N2 W4 3 meter A Birsta 3P H2 W3 2 meter B CE 4 VI4 Birsta 3P H2 W3 1,8 meter B CE 4 VI4 Saferoad Birsta 4 5 Saferoad Birsta

4 Birsta 3P/H3b Vi har med utgångspunkt från räcket Birsta 3P/H2b utvecklat två räcken med kapacitetklassen H3, nämligen Birsta 3P/H3b (b står för bridge) och Birsta 3P/H3g (g står för ground). Räckeshöjden är 1400 mm. Även dessa broräcken har tre rör med runda former som bygger på standardprofiler för att hålla kostnaderna låga. Räckena är luftiga samt estetiskt tilltalande och används därför där det ställs krav på smakfull trafikmiljö och god genomsikt, till exempel vid trafikplatser, vattenskyddsområden, broar över järnväg, vattendrag och kulturplatser. Kantbalkskrav: min 550 mm. För mer information se Kraftigare ståndare med stänkskydd i polykarbonat. Birsta 3P/H4b Broräcket 3P/H4b klarar testet för den allra högsta kapacitetklassen. Detta räcke har tre kraftiga rör med runda former som bygger på standardprofiler. Produkten ska användas där det ställs krav på: God genomsikt och tilltalande design Låg livscykelkostnad Säker trafikmiljö, högst kapacitetsklass Kan monteras i mark på betongfundament Navföljarna och toppföljarna på räcket 3P/H4b består av rörprofiler. Räcket är dessutom förhöjt till 1500 mm. Räcket rekommenderas att användas vid trafikplatser, vattenskyddsområden, broar över järnväg, ringvägar och vattendrag. Kantbalkskrav: min 550 mm. För mer information se Birsta 3P/H3b H3 W4 2 meter B CE 4 VI4 Birsta 3P/H4b H4b W3 2 meter B CE 4 VI4 Birsta 3P/H3g Räcket Birsta 3P/H3g är konstruerat som H3b, men stolparna sitter inte i en kantbalk utan monteras direkt i marken. Räckeshöjden är 1400 mm. H3g används före och efter broar med räcket H3b eller som fristående högkapacitetsräcke i mark. Birsta Bullerskärmar Saferoad Birsta erbjuder skräddarsydda och anpassade skärmar för att reducera buller, vind och lufttryck från fordons- och tågtrafik. Förutom en förbättrad ljudmiljö erbjuder skärmytan stora designmöjligheter för text, grafik och ljus. Skärmarna tillverkas i polykarbonat och är CE-märkta i kombination med Birstas 3P räcken. Fler varianter på bullerskärm finns på förfrågan. Birsta 3P/H3g H3 W5 2 meter B CE 4 VI7 AQVIS Nya E4 Sundsvall är det första projekt där AQVIS Miljöspont har monterats som bullerskydd på vägräcken från Saferoad. Saferoad har skapat infästningsdetaljer och hittat en konstruktion för första och sista räckesmodulen vilket möjliggör montaget. Saferoad Birsta 6 7 Saferoad Birsta

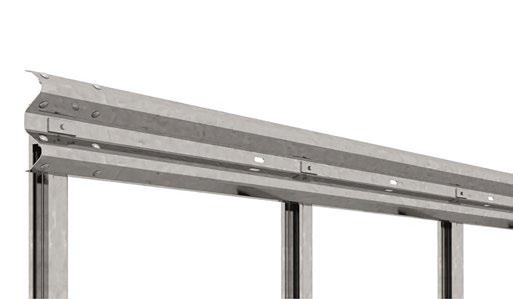

5 Birsta W-profil Vår W-profil är det mest konkurrenskraftiga lågprisalternativet som finns bland vägräcken! Finns i två varianter, 2 mm eller 3 mm. W-profilen erbjuder hög styrka, liten arbetsbredd, låg vikt God trafiksäkerhet och låg kostnad Vår W-profil är ett säkert val som alltid finns på hyllan för direkt leverans till våra kunder. Birsta W-H1 Vårt nya högkapacitetsräcke är Birsta W-H1. Detta är marknadens nya lågprisalternativ. MegaRail xt Alla MegaRail vägräcken är baserade på ett enkelt modulärt system. De är även kostnadseffektiva och starka i sin konstruktion för att hålla kommande driftskostnader så låga som möjligt. Birsta W2 (2 mm) N2 W4 2 meter A CE - - Birsta W2 (2 mm) N2 W4 4 meter A CE - - Birsta W3 (3 mm) N2 W4 2 meter A CE 3 - Birsta W3 (3 mm) N2 W5 4 meter A CE 3 - Birsta W3+ (3 mm) N2 W3 2 meter A CE 3 - Birsta W3+ (3 mm) N2 W3 4 meter A CE 3 - Birsta W-H1 H1 W3 4 meter A CE 3 VI5 Birsta W-N2 N2 W2 4 meter A CE 3 - Birsta W-L1 L1 W3 2 meter A CE 3 VI4 MegaRail xt H1 W4 2 meter A CE 3 VI5 Birsta WP Vårt nya broräcke Birsta WP är lättare och enklare på alla sätt och vis. Den har en snygg design med en rund (sluten profil) toppföljare och finns för kantbalk A, B, mark och sidoinfästning. Lågprisalternativ för säkra broar W-profilen erbjuder hög styrka och låg vikt God trafiksäkerhet till rimlig kostnad Kantbalkskrav: min 400 mm. För mer information se Birsta Bro W Broräcket Birsta Bro W används vid reparationer av befintliga broräcken. Vi projektleder och utvecklar vid behov varje detalj för att passa vid varje enskilt tillfälle. Ingen bro är den andra lik. Man med Saferoads kunskap och erfarenhet löser vi samtliga era utmaningar. Kantbalkskrav: min 400 mm. För mer information se Birsta Bro W med nätfyllning. Birsta WP H2 W3 1,8 meter A CE 3 VI4 Birsta WP H2 W3 2 meter A CE 3 VI4 Bro W H2 W3 1,8 meter B CE 3 VI3 Saferoad Birsta 8 9 Saferoad Birsta

6 Birsta S Birsta S, där S står för Snow resistant, är ett räcke som är specialtillverkat för att klara närkontakt med plogar Det kan också med fördel användas som påkörningsskydd vid t.ex. parkeringar, industriområden och lagerbyggnader. Balkens profilhöjd är 230 mm och tjockleken 3,25 mm och ligger därmed mellan Birsta K och Birsta W. Birsta Kohlswa Birsta K (Kohlswa) är den optimala produkten vid högt ställda krav på livslängd och stryktålighet. Det 6 mm tjocka stålräcket tål påkörningar och står sig väl mot småskador. Birsta K kan användas i de flesta sammanhang, men passar särskilt bra vid parkeringsplatser, industriområden och snörika områden. Produkten finns både som väg- och broräcke. Broräcket användes endast till reparationer av befintliga räcken och ej till nymontage. Den låga profilhöjden gör räcket plogvänligt då snön kan pressas genom det. Birsta S N2 W2 1 meter A CE 4 - Birsta S N2 W5 5 meter A CE 4 - Birsta K N2 W5 2 meter A CE 4 - Birsta K N2 W6 4 meter A CE 4 - Bro K H2 W3 1,8 meter Birsta SP Vårt nya broräcke Birsta SP är lättare och enklare på alla sätt och vis. Den har en snygg design med en rund (sluten profil) toppföljare och finns för kantbalk A, B, mark och sidoinfästning. Snöplogsklassat lågprisalternativ S-profilen erbjuder hög styrka och låg vikt God trafiksäkerhet till rimlig kostnad MegaRail ex MegaRails produktfamilj används för både på landsväg och motorväg Alla MegaRail vägräcken är baserade på ett enkelt modulärt system. De är starka i sin konstruktion vilket innebär att kommande driftskostnader blir så låga som möjligt. Kantbalkskrav: min 400 mm. För mer information se Birsta SP H2 W3 1,8 meter A CE 4 VI4 Birsta SP H2 W3 2 meter A CE 4 VI4 MegaRail ex H1 W2 3 meter A CE 3 VI4 Saferoad Birsta Saferoad Birsta

7 MegaRail ec 4.4 MegaRails produktfamilj används för både på landsväg och motorväg Alla MegaRail vägräcken är baserade på ett enkelt modulärt system. De är även kostnadseffektiva och starka i sin konstruktion för att hålla kommande driftskostnader så låga som möjligt. Birsta Rimob Birsta Rimob är en krockdämpare som används på särskilda platser, exempelvis vid trafikplatser och som skyddar trafikanter mot att köra in i fasta hinder. För mer information, se vår hemsida. MegaRail ec 4.4 H2 W4 1,3 meter A CE 3 VI6 MegaRail sk MegaRails produktfamilj används för både på landsväg och motorväg Alla MegaRail vägräcken är baserade på ett enkelt modulärt system. De är även kostnadseffektiva och starka i sin konstruktion för att hålla kommande driftskostnader så låga som möjligt. Birsta MC-skydd MC-skydd är en plastprofil som kan monteras under vårt vägräcke Birsta W3+. Med ett underglidskydd förhindras motorcyklar från att slå i stolpen vilket minskar risken för allvarliga olyckor och dödsfall i samband med mc-körning. MegaRail sk H2 W2 1 meter A CE - VI2 MegaRail sk H4b W4 1 meter A CE - VI6 Saferoad Birsta Saferoad Birsta

8 Belysning i räcken HLS (Handrail Lighting System) är ett prisbelönt system för ledstångsbelysning. Systemet består av LED-puckar i syrafast rostfritt stål och monteras direkt i både raka och böjda ledstänger, fyrkantsrör och släta metallytor. Oavsett om det är ett nytillverkat eller befintligt räcke kan HLS enkelt monteras. Vandalsäkert, vattentätt, energieffektivt och ljust där det behövs. Rostfritt syrafast stål AISI 316 Vandalsäker, IK10 Vattensäker, IP66 (IP67 på förfrågan) LED 1,5W 3000K Gällande belysning samarbetar vi med: Birsta Träräcken Trävägräcken är en nyhet på marknaden och något som används på fler och fler platser. Huvudsakligen används de där stora krav finns på design, som t.ex. rastplatser, sevärdheter, fjällmiljö och kustnära miljö. Våra vägräcken av trä passar in i alla miljöer och är dessutom godkända för dagens krav som ställs. Träsorten som används är Douglas gran (Oregon Pine), som är naturligt mer hållbar. 10 års garanti Lång livslängd, >20 år Med godkänd impregnering, Wolmanit CX-10 Återvinningsbar, miljövänlig Med stålkärna CE-märkta, krocktestade Saferoad Birsta är återförsäljare av Tertus träräcken i Sverige. Birsta T18 Birsta T22 Birsta TM18 Birsta Modulräcken Våra modulräcken passar som räcke vid parkeringsplatser, som GC-räcke, eller exempelvis som släntskydd. Räckesmodulerna finns i tre olika längder, 1, 2 och 3 meter. Alla modulräcken är varmförzinkade. Zinken skyddar effektivt stålet mot korrosion. Detta, i kombination med den smidiga monteringen, gör våra modulräcken till ett mycket flexibelt alternativ i de flesta miljöer och situationer. Saferoad Birsta lagerhåller alla standardmoduler och specialdesignar även efter dina specifika önskemål. Birsta GC Med vårt nya gång- och cykelräcke, Birsta GC, har vi tagit ett steg till för att nå fulländning när det gäller design, utan att tumma på styrka och säkerhet. Det finns tre olika fyllningar och väljer du som kund stänkskydd kan du få detta upplyst av LED-ljus.Toppföljaren har diametern 70 x 2,9 mm. Birsta GC har en design med runda former Finns i höjderna mm och mm Olika infästningstyper för både bro och mark Konstruerat för att kunna monteras på broar med lutning, utan specialanpassning Max 6 meters längder för att kunna monteras av två montörer Fyllningar: PC-skiva, spjälgrind, nätgrind Utöver det uppfyller räcket mer än väl kraven på styrka och barnsäkerhet. Birsta GC med stänkskydd i polykarbonat och belysning. Saferoad Birsta Saferoad Birsta

9 Vårt tjänsteutbud Birsta SafeEnd Birsta SafeEnd är en krockdämpare och energiabsorbent som förbättrar trafiksäkerheten och ger högsta möjliga säkerhet till lägsta möjliga kostnad. Vid kollision tas all energi upp i avslutet utan att räcket deformeras. SafeEnd Smidig, smart och enkel konstruktion Kan monteras till räcken eller betongfundament Låg driftskostnad, snabb att montera Reparationstid ca 30 minuter vid goda förhållanden Kapacitets klass Deformation av räcket efter påkörning Deformation av räcket efter påkörning Tid är pengar och den tanken har hela tiden varit central i framtagandet av SafeEndTM. Produkten levereras i ett stycke till byggarbetsplatsen, vilket gör att installationstiden kan minimeras i förhållande till andra lösningar. Den är även mycket enkel att reparera efter påkörning, då få delar behöver bytas ut. Vi arbetar för lång hållbarhet och ett ökat säkerhetstänk ute på våra vägar! Med SafeEnd visar vi upp en smidig, kostnadseffektiv och säker lösning för ett räckesavslut som kan rädda liv! Hastighet på fordon efter påkörning ASI-värde Vägräcken Broräcken Bullerskärmar Krockdämpare GC-räcken Elskydd Skyddstak Ritning Utveckling Teknik Projektering Montage Tillbehör Skaderisk P4 X1 Y1 Z1 1,05 B P2 X1 Y1 Z2 1,1 B Vi erbjuder montage med alla våra räckessystem Övriga tjänster Varmförzinkning Saferoad Birsta 16 Rörupphängningar 17 Saferoad Birsta

10 Om vägräcken Det är lagkrav i Sverige att man endast får montera CE-märkta räcken längs våra vägar. Vad är Arbetsbredd? Arbetsbredd (m) Alla typer av vägräcken måste testas och utvärderas av ett oberoende institut innan det är CE-märkt och därmed godkänt. De krav räcket måste uppfylla beskrivs i standarden SS EN I standarden beskrivs hur räcket skall testas, dvs. vilken typ av fordon man ska köra in i räcket samt hastigheter och påkörningsvinklar. Vid val av räcke ska man vara medveten om att de testade egenskaperna utgår från förutsättningarna vid krocktestet. Det innebär att faktorer som väglag, påkörningshastighet, påkörningsvinkel, längd på räcket samt eventuella radier kan påverka räckets egenskaper. EGENSKAPER VID KROCKTEST Testresultaten ger dock en bra hjälp vid jämförelse av olika räckestyper. Krocktesten utförs vid ett ackrediterat testinstitut och rapporten granskas av ett oberoende organ, ett s.k. notified body, som sedan utfärdar CE-certifikatet. Vid krocktestet påvisas räckets klassificerade egenskaper, framförallt dessa: Kapacitetsklass Skaderiskklass Fordonsinträngningsklass Snöplogsklass Arbetsbredd är hur mycket räcket böjs ut vid en påkörning. Tänk på att inget oeftergivligt hinder ska finnas inom arbetsbredden. Arbetsbredden klassificeras i åtta steg mellan W1 och W8: Vad är Skaderiskklass? Skaderiskklass är ett mått på hur stor skadeföljden på föraren och passagerarna blir vid en kollision med räcket. Våra vägräcken har normalt skaderiskklassen A och våra broräcken skaderiskklassen B. A är den klass där minst krockvåld uppkommer och C är den med högst krockvåld. ASI och THIV är olika mått på kraftpåverkan på förare och passagerare. Om räckets övriga egenskaper är likvärdiga, är skaderiskklass A att föredra framför skaderiskklass B, då detta ger en högre säkerhetsnivå för räcket. W1 W2 W3 W4 W5 W6 W7 W8 0,6 0,8 1,0 1,3 1,7 2,1 2,5 3,5 Vad är Kapacitetsklass? Kapacitetsklass definierar vilken typ av fordon och den hastighet som räcket är avsett för. Man skiljer på räcken med normal kapacitetsklass (N) och hög kapacitetsklass (H). ISverige använder vi oss normalt av N2 på våra vägar och H2 på våra broar. För vägräcken innebär det att man testar en personbil i vikterna 900 kg respektive 1500 kg för att nå klassen N2. För broräcken testar man även en 900 kilos personbil, medan det andra testet utförs med en 13 tons buss. Skaderiskklass ASI (km/h) THIV (km/h) A 1,0 33 B 1,4 33 C 1,9 33 Kapacitetsklass Testtyp En krockprovssimulering för krockprov TB11 på Birsta Bro W Normal kapacitet N1 TB 31 Personbil 1500 kg N2 TB 32 + TB 11 Personbil 1500 kg kg Högre kapacitet H1 TB 42 + TB 11 Lastbil 10 ton + Personbil 900 kg L1 TB 42 + TB 11 + TB 32 Lastbil 10 ton + Personbil 900 kg kg H2 TB 51 + TB 11 Buss 13 ton + Personbil 900 kg L2 TB 51 + TB 11 + TB 32 Buss 13 ton + Personbil 900 kg kg H3 TB 61 + TB 11 Lastbil 16 ton + Personbil 900 kg L3 TB 61 + TB 11 + TB 32 Lastbil 16 ton + Personbil 900 kg kg Extra hög kapacitet H4a TB 71 + TB 11 Lastbil 30 ton + Personbil 900 kg H4b TB 81 + TB 11 Lastbil 38 ton + Personbil 900 kg L4a TB 71 + TB 11 + TB 32 Lastbil 30 ton + Personbil 900 kg kg L4b TB 81 + TB 11 + TB 32 Lastbil 38 ton + Personbil 900 kg kg Saferoad Birsta Saferoad Birsta

11 SAFEROAD BIRSTA AB Huvudkontor Birstavägen 10, Sundsbruk Box 30, Sundsbruk Borås Viaredsvägen 35, Borås Arboga Kapellgatan 29, Box 216, Arboga Kontakta oss! Saferoad Birsta AB har ett kvalitetsledningssystem som uppfyller kraven enligt ISO 9001 gällande utveckling, försäljning, produktion samt montage av väg- och broräcken. Dessutom är våra räcken CEcertifierade.
