1 PALLSTÄLL

2 PALLSTÄLL FÖR MODERN LAGERHANTERING Weland Pallställ är designade med fokus på framtidens krav när det gäller rationell materialhantering. Pallställens konstruktion bidrar till en genomtänkt funktion med hög säkerhet. Både gavelstolpar och bärbalkar tillverkas av slutna profiler för maximal bärighet. Alla ingående komponenter är varmförzinkade.weland Pallställ är dimensionerat och testat enligt SS-EN 15512:2009. Med Weland Lagersystem AB som leverantör får du en engagerad partner med bred erfarenhet och hög kompetens när det gäller effektiv lagerhantering. I alla våra kontakter med marknad och användare är vi lyhörda för de krav och behov som styr vårt utvecklingsarbete. Vi levererar effektiva lösningar för lagerhantering, med svensktillverkade kvalitetsprodukter. 2

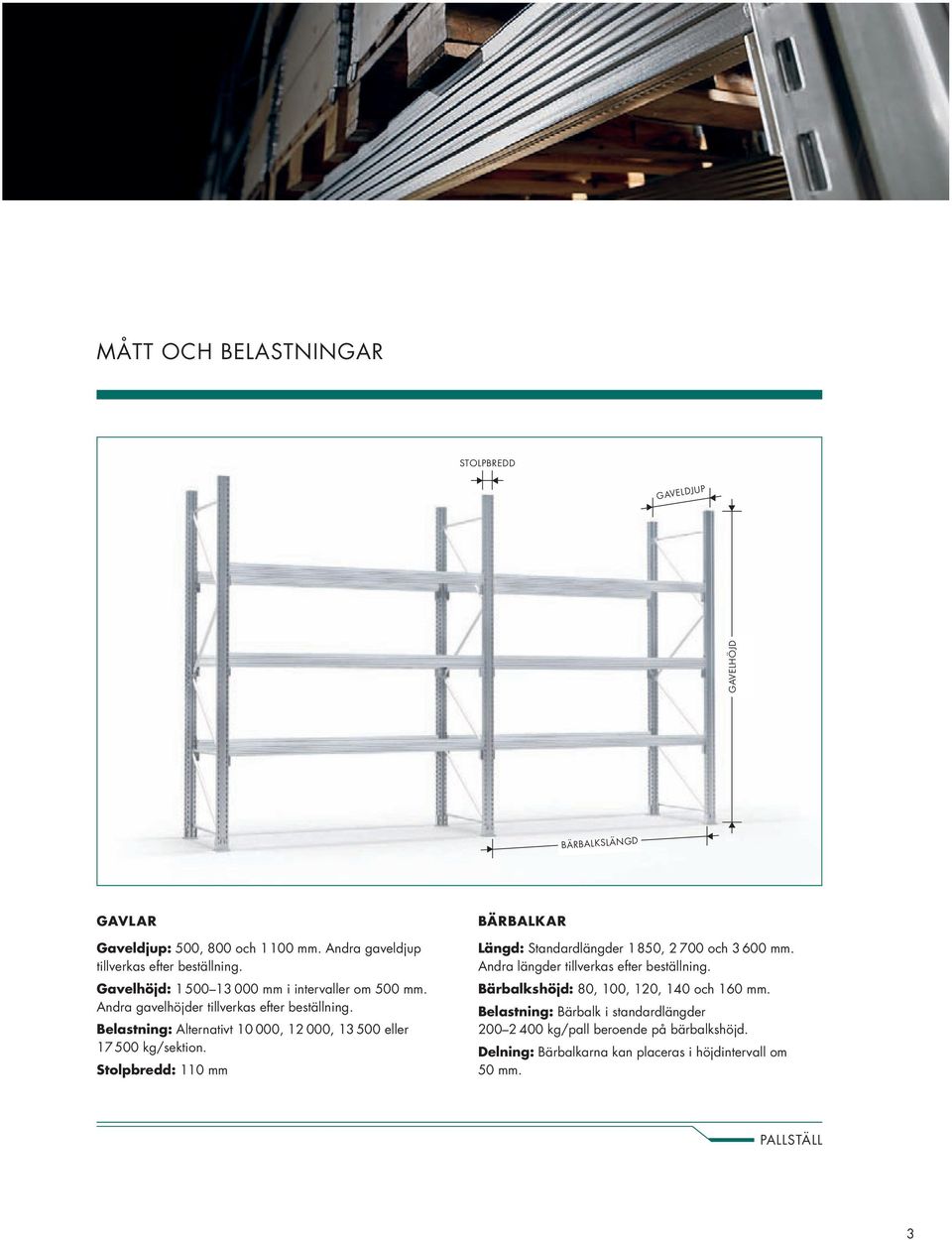

3 MÅTT OCH BELASTNINGAR STOLPBREDD u t u GAVELDJUP t t GAVELHÖJD t u BÄRBALKSLÄNGD t GAVLAR Gaveldjup: 500, 800 och 1100 mm. Andra gaveldjup tillverkas efter beställning. Gavelhöjd: mm i intervaller om 500 mm. Andra gavelhöjder tillverkas efter beställning. Belastning: Alternativt , , eller kg/sektion. Stolpbredd: 110 mm BÄRBALKAR Längd: Standardlängder 1850, och mm. Andra längder tillverkas efter beställning. Bärbalkshöjd: 80, 100, 120, 140 och 160 mm. Belastning: Bärbalk i standardlängder kg/pall beroende på bärbalkshöjd. Delning: Bärbalkarna kan placeras i höjdintervall om 50 mm. PALLSTÄLL 3

4 4

5 STANDARDER Harmoniseringen inom EU, med framtagning av gemensamma standarder, får konsekvenser för både tillverkare och användare av utrustning för lagerhantering. Den officiella beteckningen för pallställ är Stationära lagerinredningssystem i stål. Aktuella Europastandarder för pallställ n n n n n Montage, drift och underhåll. SS-EN 15635:2008 Toleranser, deformationer och säkerhetsmarginaler. SS-EN 15620:2008 Specifikationer av lagerinredningssystem. SS-EN 15629:2008 Konstruktionsprinciper för anpassningsbara pallställ. SS-EN 15512:2009 Termer och definitioner för anpassningsbara pallställ. SS-EN 15878:2010 Stora förändringar Med det nya regelverket följer en omfattande kravbild för alla berörda parter. Både konstruktion, montage och användning styrs i fortsättningen mycket mer detaljerat än tidigare. Förutom en teoretisk beräkning av pallställens kapacitet måste komponenterna också genomgå en fysisk provning. Riskklasser med olika toleranskrav har införts. Lagerinredningen ska ha tydliga specifikationer och en utförlig handledning för användare ska bifogas. Säkerhetsfrågor är noggrant reglerade. Användarföretagen ska ha en ansvarig för lagerinredning och montage måste utföras av sakkunniga personer. Standarderna innehåller bestämmelser om användning, riskanalyser vid besiktning och utvärdering av skador. Nya europeiska standarder kommer att öka säkerheten och främja europeisk handel på lika villkor. På Weland Lagersystem AB är vi delaktiga i det projekt där SIS arbetar med lagerhållningssystem i stål. De nya standarderna kommer förutom pallställ också att beröra hyllställ, grenställ och djupstapling. Även Arbetsmiljöverket har börjat införa nya föreskrifter vid användning av pallställ. I takt med att de nya reglerna blir kända ökar kraven på tillverkare när det gäller säkerhet och information. Kontakta oss så hjälper vi dig att reda ut begreppen om EU-standarderna och ger dig goda råd om hur du ska arbeta med pallställ för att vara på den säkra sidan. PALLSTÄLL 5

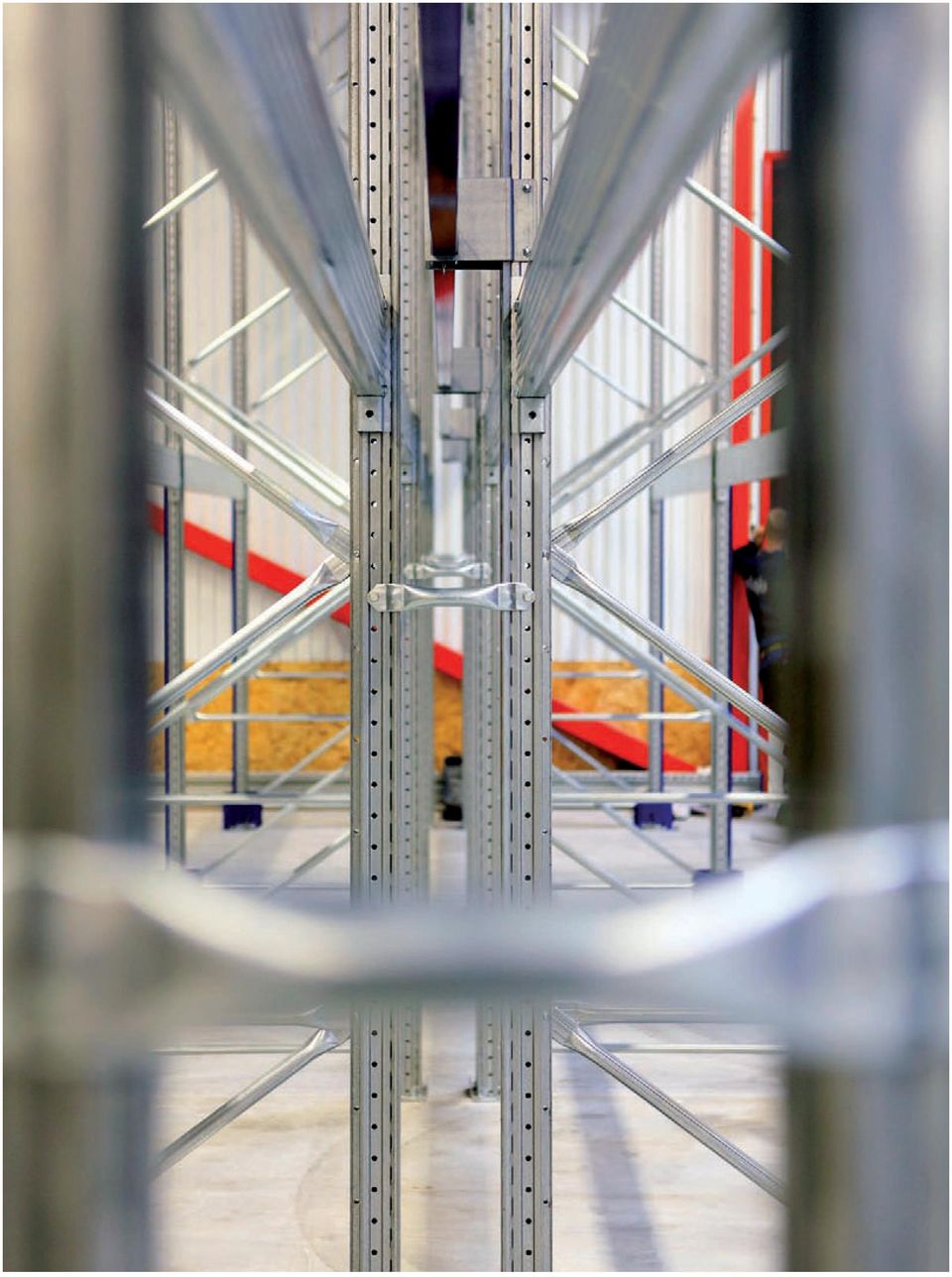

6 6

7 STANDARD Stolpmärkning Bärbalkar Belastningsskylt Stolparna är märkta med modellbeteckning för att säkerställa att rätt belastningsdiagram avläses. Bärbalkarna är uppmärkta med modell och längd som vägledning för att rätt belastningsskylt avläses. Belastningsskylten ska alltid vara uppsatt, väl synlig, för att undvika att pallstället belastas på ett felaktigt sätt. MYNDIGHETSKRAV OCH STANDARDER AFS 2006:4 SS-EN 15512:2009 Om påkörning kan medföra risker skall det finnas påkörningsskydd. Ett pallställ ska vara försett med skydd som förhindrar att pallar skjuts genom stället (sk genomskjutningsskydd) om det inte är uppenbart onödigt. Påkörningsskydd med en höjd ej lägre än 400 mm skall placeras vid ytterstolparna där det sker korsning av truckgångar. PALLSTÄLL 7

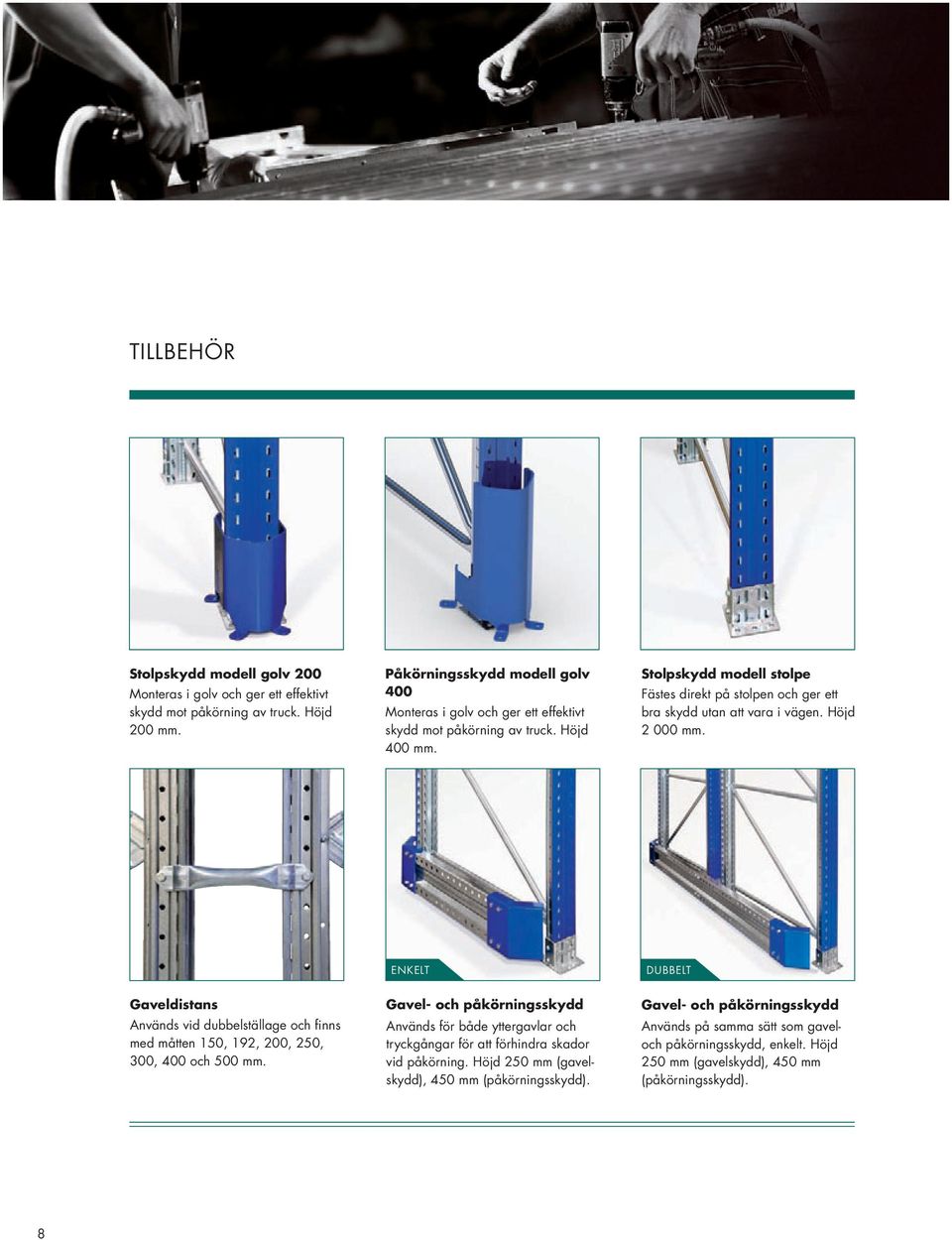

8 TILLBEHÖR Stolpskydd modell golv 200 Monteras i golv och ger ett effektivt skydd mot påkörning av truck. Höjd 200 mm. Påkörningsskydd modell golv 400 Monteras i golv och ger ett effektivt skydd mot påkörning av truck. Höjd 400 mm. Stolpskydd modell stolpe Fästes direkt på stolpen och ger ett bra skydd utan att vara i vägen. Höjd mm. ENKELT DUBBELT Gaveldistans Används vid dubbelställage och finns med måtten 150, 192, 200, 250, 300, 400 och 500 mm. Gavel- och påkörningsskydd Används för både yttergavlar och tryckgångar för att förhindra skador vid påkörning. Höjd 250 mm (gavelskydd), 450 mm (påkörningsskydd). Gavel- och påkörningsskydd Används på samma sätt som gaveloch påkörningsskydd, enkelt. Höjd 250 mm (gavelskydd), 450 mm (påkörningsskydd). 8

9 Nätbalksplan Fungerar som rasskydd och hyllplan för lättare gods utan pall. Bredd 880 mm. Belastning, max kg/m 2 Halvpallsinlägg Används vanligtvis för halvpallar, men kan även användas som pallstöd vid hårt belastade pallar. Långsidesinlägg Placeras mellan bärbalkarna och används vid långsides hantering. Asfaltslåda Placeras under fotplattorna för att fördela lasten. Tillverkas av varmförzinkad plåt. Hyllplan i plåt Placeras på bärbalkarna och ger en tät hylla för t.ex. gods som inte ligger i pall. Bredd 442 mm. Gallerdurksplan Bredd 880 mm. Två belastningsvarianter: max 600 kg/m 2, max kg/m 2. Gaffeldistans Fungerar som stöd åt plangods utan pall. Fatstopp Förenklar hanteringen av fat och trummor i pallställen. Genomföringsskydd Monteras i bakkant på pallstället och förhindrar att pallarna skjuts för långt in. PALLSTÄLL 9

10 TILLBEHÖR Rasskydd gavel Nätgaller som monteras på gavlarna och förhindrar att gods faller ut från pallstället. Rasskydd långsida Nätgaller som monteras längs med bärbalkarna och förhindrar att gods faller ut från pallstället. Utdragsenhet, golvmontage Ger bra ergonomi vid plock direkt ur pall i pallställ. Placeras på golvet. Utdragsenhet, bärbalksmontage Ger bra ergonomi vid plock direkt ur pall i pallställ. 10

11 På Weland Lagersystem AB konstruerar, tillverkar och marknadsför vi effektiva lagersystem. Vår produktion och utveckling ligger i Gislaved och våra huvudsakliga produktgrupper är hissautomater, pallställ, grenställ och utdragsenheter.
