2 Håll er rygg fri: Zero Tail Grävmaskin från Wacker Neuson. Wacker Neuson Fördelar: Utan överhäng och kompakta dimensioner. Rymliga förarhytter med enkelt tillträde. Förbättrad komfort genom att drivenheten är skild från förarhytten. Generöst tilltagna dimensioner av underhållsåtkomsten. Tredje styrkrets som tillval. Möjlighet till individuell inredning. 2-vägs tilläggshydraulik med ej tryckluftsfylld hammar returledning. Auto2Växlad. Tippbar hytt överensstämmer med nuvarande ROPS, TOPS och FOPS** föreskrifter. (Vertical Digging System (VDS): Steglöst reglerbar lutning av överbyggnaden med upp till 15.* Den kompakta Zero Tail övertygar med sin styrka, manövrerbarhet och den högsta komfortnivån. Dettamöjliggörs tack vare att motorn placerats på sidan och tankarna i bakdelen. När det blir för trångt för alla andra maskiner befinner sig 5 Zero Tail modellerna från Wacker Neuson i toppform. Därför att Zero Tail från Wacker Neuson inte är någon kompromiss utan en ståndaktig kämpe med sin egen styrka och tydliga väl beprövade principer. Innovation på väg. * Tillval (50Z32) ** FOPS (nivå I eller II) endast i kombination med skyddsgaller frontruta tillgänglig som fabrikstillval eller som kompletteringssats

3 Rätt överallt: Banbrytande design Kostnadseffektiv användning. Wacker Neuson Fakta: Ännu mer bränslesnål, med mindre servicebehov, större och tystare motor; diesel partikelfilter som tillval. Unika Zero Tail konstruktionsprinciper. 5-vägs justerbart komfortsäte. X ramkonstruktion i högkvalitetsstål. Tippbar hytt. Utbytbara bussningar på generöst dimensionerade bärlager. Den unika konstruktionsprincipen av Wacker Neuson Zero Tail maskiner. Motorn placerad på sidan med ytterligare en skiljevägg mot hytten: - Minimerar oljud och vibrationer till hytten. - Optimal service- och underhållsåtkomst till dieselmotorn och andra komponenter. Hydraulpaket, bränsletank, hydraulikens oljetank i den bakre delen: - Mindre värme överförs till hytten. Zero Tail konceptet från Wacker Neuson gör det möjligt att bygga större hytter och därmed skapa lämpligt med huvudoch benutrymme för föraren. 4_5 WACKER NEUSON ÖVERSIKT

4 Teknologi är ömsesidiga förhållanden: Överlägsenhet på grund av växelverkan av bättre idéer. Robust stålkonstruktion, beprövad hydraulik, smart elektronik, kraftfulla motorer och komplett inredning utgör basen för Wacker Neuson Zero Tails prestationstillskott: 1 2-vägs tilläggshydraulik med ej tryckluftsfylld hammar returledning som standard. En stykrets för stark gripförmåga med ytterligare en tredje styrkrets för tillsatsverktyg (med proportionell styrning som tillval) finns tillgängliga vid behov. 2 automatiska tomgångsdriftshastigheter. Efter 5 sekunder utan rörelse övergår motorn automatiskt till tomgång. Detta reducerar bränsleförbrukning och oljud. Som tillval för 50Z32, för 75Z32 hör det till standardutrustningen. Det tilltaget dimensionerade hydraulsystemet står för ett sådant tydligt prestandastillskott så att 100 % prestation kan garanteras upp till en omgivande temperatur på 45 C. 3 Dieselpartikelfiltret (tillval) för alla tillämpningar där ren luft är av avgörande betydelse: I slutna utrymmen eller vid tunnelbyggen och gruvdrift. 4 Den proportionella styrkretsen (tillval) möjliggör justeringen av karaktäristiska kurvor för respons och rörelse av respektive tillsatsutrustning. Vid tryckknappen finns en omkopplare för olika karaktäristiska kurvor och på det viset garanteras den bästa synkroniseringen mellan grävmaskin och verktyg för varje situation. 5 Det innovativa snabb-bytesystemet EASY LOCK är optimalt avstämt för responsen av båda modellerna 50Z32 och 75Z32 och bidrar på ett väsentligt sätt till förbättringen av arbetsprocesserna: Kör fram, docka och lås automatiskt. På grund av den låga konstruktionshöjden, bibehålls förskjutningsvinkeln av skopan till fullo. Ett betydande bidrag till ett förbättrat arbetsflöde långsam snabb Förbättrade arbetsprocesser och konstruktion behöver en teknologi som inte bara spelar med utan som utvecklar nya hjälpmedel. Oavsett om det är ett snabb-byte-system, hydraulik, proportionell styrning eller automatisk tomgångsreglering: Effektiva, värdefulla resultat kommer endast från det som är energi- och tidssparande och som även är ekologiskt hållbart. Zero Tails från Wacker Neuson är exemplariskt utvecklade för slimmade arbetsprocesser och högsta effektivitet. De är underhållsfattiga, ytterst tillgängliga och speciellt slitstarka. De införlivar framtidens duglighet, i ordens sannaste bemärkelse. 5 6_7 WACKER NEUSON MOTOR, HYDRAULIK

5 Praktisk intelligens: Alla aspekter är genomtänkta och implementerade med största know-how Tippbar hytt, som enkelt ger åtkomst åt komponenterna som befinner sig därunder. 2 Snabb åtkomst till motorn tack vare dess placering på sidan ochden stora öppningsvinkeln av huven. 3 Nedsänkta smörjnipplar vid alla smörjställen av bomsystemet. På grund av konstruktionen leds fettet direkt till axellagren. 4 Robusta X ramar av högkvalitativt stål. En stark och säker ryggrad för långlivadhet och full belastning. 5 Den tvådelade hållaren av den svängande kontrollpanelen är det bästa skyddet för hydrauliska ledningar och ytterligare ett tecken på konstruktionskvalitet. 6 Det självrensande löpverket tar hand om smuts redan under rörelsen. 7 Motvikt som tillval (300 kg för 50Z32 och 400 kg för 75Z32) ökar stabiliteten med upp till 18 %. Wacker Neuson Fakta: Hybrid gummi- och stålband med utbytbara länkar. Hållbart stålband som på ett optimalt sätt är inriktat med Zero Tails motorisering. Skräddarsydda motvikter för ytterligare förbättring av stabiliteten med upp till 18 %. 7 Hållbara hybridband, med vilka man enkelt kan köra över asfalt och ytor med vassa kanter och vars länkar kan ersättas separat. 8_9 WACKER NEUSON CHASSI, UNDERHÅLL

6 Hyttkomfort: Resultat uppnås av männsikor. Varje dag någonting nytt. NY INTERIÖR AV HYTTEN 1 Ergonomiskt riktig är alltid en individuell egenskap: Förarsätet kan justeras på 5 sätt. - Framåt och bakåt - Framåt och bakåt med kontrollpanelen för samma utrymme mellan förare och instrument - Sätets höjd - Justering enligt förarens vikt - Justering av armstöd och ryggstöd Ny hyttinteriör med generösa huvudoch benutrymmen och nyintegrerade förvaringsutrymmen. Nytt är: Den stabila joystickmonteringen, instrumentmonteringen och pedaler. Enkel åtkomst för föraren tack vare höga dörrar: Armstödet kan fällas bakåt. 3 Understödjande hydraulik och en tredje styrkrets (som tillval med elektronisk proportionell styrning). Manövreras med hjälp av en omkopplare på joysticken. 4 Bekväm ingång till hytten: Bred förardörr, hög konstruktion och stabila handtag. 5 Enkel och robust mekanism för att skjuta upp vindrutan och för dess säkra förvaring under hyttaket. INNOVATIVT VINDRUTESYSTEM FÖR KOMFORT, KOMMUNIKATION OCH SÄKERHET: En grävmaskins vardagliga prestation på arbetsplatsen beror huvudsakligen på personen som betjänar den. Idealisk konstruktion och ergonomi av hytten, tillsammans med ett omfattande beaktande av säkerhetsaspekter (överensstämmer med nuvarande ROPS, TOPS och FOPS* föreskrifter) erbjuder en perfekt arbetsmiljö: Det generösa benutrymmet, förarsätet justerbart i 5 riktningar, luftkonditionering (tillval), proportionell styrning (tillval) och bekväm åtkomst för föraren gör det enklare att arbeta, större precision i hantering och bättre resultat. Allt som allt garanteras en ökning av effektivitet och säkerhet för förare och operatör. 1 Helglasad frontdel: Utmärkt sikt och perfekt skydd från vind och väder. Ett grundligt beprövat och testat koncept (tippat läge). 2 Den övre skjutbara delen skjutes enkelt under hyttaket där det förvaras säkert. 3 Samtalsläge: Den lägre rutan skjutes under den övre rutan. Detta ger föraren möjligheten att prata med människor utanför grävmaskinen. 4 Båda skjutbara rutor förvaras under hyttaket. Utan behov att avlägsna dem eller förvara dem på annan ort, reduceras risken för skador. * FOPS (nivå I eller II) endast i kombination med skyddsgaller frontruta tillgänglig som fabrikstillval eller som kompletteringssats. 10_11 WACKER NEUSON HYTTKOMFORT

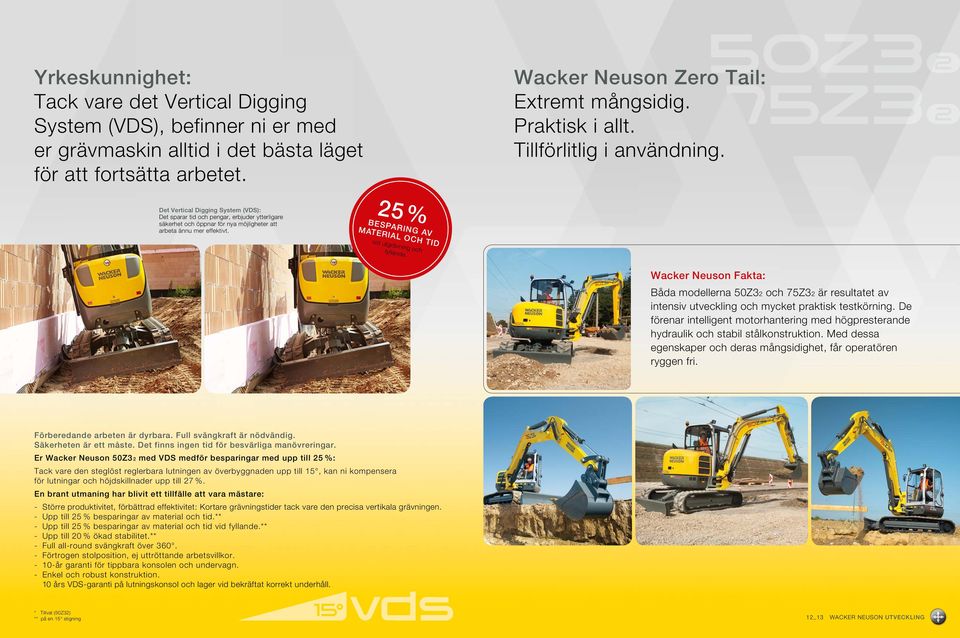

7 Yrkeskunnighet: Tack vare det Vertical Digging System (VDS), befinner ni er med er grävmaskin alltid i det bästa läget för att fortsätta arbetet. Wacker Neuson Zero Tail: Extremt mångsidig. Praktisk i allt. Tillförlitlig i användning. Det Vertical Digging System (VDS): Det sparar tid och pengar, erbjuder ytterligare säkerhet och öppnar för nya möjligheter att arbeta ännu mer effektivt. 25 % BESPARING AV MATERIAL OCH TID vid utgrävning och fyllande. Wacker Neuson Fakta: Båda modellerna 50Z32 och 75Z32 är resultatet av intensiv utveckling och mycket praktisk testkörning. De förenar intelligent motorhantering med högpresterande hydraulik och stabil stålkonstruktion. Med dessa egenskaper och deras mångsidighet, får operatören ryggen fri. Förberedande arbeten är dyrbara. Full svängkraft är nödvändig. Säkerheten är ett måste. Det finns ingen tid för besvärliga manövreringar. Er Wacker Neuson 50Z32 med VDS medför besparingar med upp till 25 %: Tack vare den steglöst reglerbara lutningen av överbyggnaden upp till 15, kan ni kompensera för lutningar och höjdskillnader upp till 27 %. En brant utmaning har blivit ett tillfälle att vara mästare: - Större produktivitet, förbättrad effektivitet: Kortare grävningstider tack vare den precisa vertikala grävningen. - Upp till 25 % besparingar av material och tid.** - Upp till 25 % besparingar av material och tid vid fyllande.** - Upp till 20 % ökad stabilitet.** - Full all-round svängkraft över Förtrogen stolposition, ej uttröttande arbetsvillkor år garanti för tippbara konsolen och undervagn. - Enkel och robust konstruktion. 10 års VDS-garanti på lutningskonsol och lager vid bekräftat korrekt underhåll. * Tillval (50Z32) ** på en 15 stigning 12_13 WACKER NEUSON UTVECKLING

8 Tekniska Data: Värden och värderingarhör ihop. F G A P N O D E C Q K L M B I H R DIMENSIONER: 50Z32 75Z32 A Höjd mm mm B Bredd mm mm C Transportlängd (sänkt sticka)) mm mm ARBETSDATA (LASTSKOPA STICKA KORT/ LÅNG) D Max. grävdjup / mm / mm E Max. vertikal isättningsdjup / mm / mm F Max. isättningshöjd / mm / mm G Max. skärningshöjd / mm / mm H Max. grävningsradius / mm / mm I Max. räckvidd på marken / mm / mm ARBETSDATA (ALLMÄNT) Max. överhäng på baksida (överbyggnad vriden 90 ) 0 mm 0 mm K Bakdel vändradie 995 mm mm L Max. förskjutning av stickan till mitten av skopan - höger sida 960 mm 950 mm M Max. förskjutning av stickan till mitten av skopan - vänster sida 895 mm 770 mm N Högsta position av schaktbladet ovanför marknivå 415 mm 485 mm O Lägsta position av schaktbladet under marknivå 455 mm 480 mm P Bandplattans längd mm mm Q Max. vinkel av pivå bomsystem till höger R Max. vinkel av pivå bomsystem till vänster LYFTKRAFT 50Z32 A 2 m 3 m 4 m max. B ,0 m 1.060* 810 3,0 m 1.010* * 585 2,0 m 1.580* * * 490 1,0 m 2.225* * * 455 0,0 m 2.435* * * 460-1,0 m 4.070* * * * 515-2,0 m 3.000* * * 705 LYFTKRAFT 75Z32 A 2 m 3 m 4 m max. B ,0 m 1.865* * 920 3,0 m 2.130* * 765 2,0 m 2.535* * 690 1,0 m 2.885* * 665 0,0 m 4.415* * * 675-1,0 m 5.680* * * * 745-2,0 m 4.560* * * * 915

9 DRIFTSDATA 50Z32 75Z32 Transportvikt kg kg Arbetsvikt kg kg Max. skjuvkraft as ISO ,71 / 24,38 kn 37,05 / 33,32 kn Max. igångsättningsmoment as ISO ,06 kn 52,10 kn MOTOR Tillverkare / typ Yanmar 4TNV88 Yanmar 4TNV98 Typ vattenkyld 4-cylinderdieselmotor EPA III vattenkyld 4-cylinder dieselmotor EPA III Motoreffekt i ISO 28,1 kw (38,2 hk) 43,7 kw (58,5 hk) Kapacitet cm cm 3 Nominell rotationshastighet min min -1 Batteri 12 V / 88 Ah 12 V / 88 Ah Volym av dieseltanken 83 l 93 l HYDRAULSYSTEM Pump Dubbelt variabel- & dubbel hydraulisk kugghjulspump Dubbelt variabel- & dubbel variabel slagvolym kugghjulspump Kapacitet 2 x ,4 + 11,7 l/min 73,3 + 73,3 + 62,7 l/min Driftstryck 240 bar 260 bar för arbets- och drivningshydraulik Driftstryck av svängkretsen 215 bar 215 bar Hydraulisk oljekylare Standard Standard Hydraultank storlek 80 l 99 l DRIVENHET OCH SVÄNGNINGSENHET 2 körhastigheter 2,7 km/h, 4,6 km/h 3,2 km/h, 5,0 km/h Backtagningsförmåga 30 (58 %) 30 (58 %) Bandplattans bredd 400 mm 450 mm Antal löprullar per sida 4 5 Minimal markfrigång 305 mm 375 mm Marktryck 0,28 kg/cm 2 0,35 kg/cm 2 Svänghastighet av överbyggnaden 8,7 min -1 8,7 min -1 SCHAKTBLAD Bredd / höjd / 380 mm / 500 mm Schaktblad ovan marknivå 415 mm 485 mm Schaktblad under marknivå 455 mm 480 mm BULLEREMISSION Ljudnivå (LWA) 96 db(a) 98 db(a) som 2000 / 14 / EG Ljudtrycksnivå (LPA) as ISO db(a) 77 db(a) A Projektionsritning från mitten av svängkransen B Lastslinghöjd över marken * Lyftkraften är hydrauliskt begränsad. Alla värden i tabellen anges i kg, horisontellt stående på fast mark och utan lastskopa. När en skopa eller ett annat arbetsverktyg är monterat, reduceras lyftkraften med deras egenvikt. Grundregel för beräkningar: Enligt ISO Lyftkraften av den kompakta grävmaskinen begränsas av justeringen av tryckregleringsventilen och av tippningssäkerheten. Vare sig 75 % av den statiska tippningslasten eller 87 % av den hydrauliska lyftkraften överskrids. utan schaktbladfäste mot körriktning 0 med schaktbladfäste i körriktning STANDARDUTRUSTNING 50Z3 2 75Z32 ALLMÄN Gummi 50Z mm 75Z mm Schaktblad Arbetsljus monterat på bomen Verktygsset med fettspruta och operatörsmanual MOTOR Vattenkyld YANMAR dieselmotor 75Z3 2 Automatisk tomgång CANOPY 50Z3 2 Justerbar förarstol med konstlädersits och säkerhetsbälte, överensstämmer med nuvarande ROPS, TOPS och FOPS* föreskrifter HYTT 75Z3 2 Hytt av säkerhetsglas: Tippbar hytt, hyttvärmning, sidoskjutbart fönster, överdel kan fällas bakåt, vindrutetorkare och rengöringssystem, klädd hyttinterör, överensstämmer med nuvarande ROPS, TOPS och FOPS* föreskrifter Kabelföring för radio inkl. antenn och högtalare Kabelföring för hyttbelysning och varningsljus HYDRAULIK Summering reglering Hydraulisk pilotstyrning medels joystick Ventilstyrning enligt ISO, DIN, SAE, PCSA och EURO Ytterligare hydraulisk anslutning för två rörelse-riktningar, monterad på skopstaven Auto2-växlad växellåda, med två automatiska förflyttningshastigheter, 2: A växeln låses manuellt Hydrauliskt dämpade driftspedaler Hydraulisk oljekylare Utökad, ej trycksatt returledning (för flera anslutningar) * FOPS (nivå I eller II) endast i kombination med skyddsgaller frontruta tillgänglig som fabrikstillval eller som kompletteringssats. TILLVAL 50Z3 2 75Z32 HYTT 50Z3 2 Hytt av säkerhetsglas: Tippbar hytt, hyttvärmning, sidoskjutbart fönster, överdel kan fällas bakåt, vindrutetorkare och rengöringssystem, klädd hyttinterör, överensstämmer med nuvarande ROPS, TOPS och FOPS* föreskrifter Kabelföring för radio inkl. antenn och högtalare Kabelföring för hyttbelysning och varningsljus 50Z3 2 75Z3 2 Luftkonditioneringssystem 50Z3 2 75Z3 2 Luftstol 50Z3 2 75Z3 2 Radio HYDRAULIK 3: De styrkrets (proport.) Biologisk olja Panolin BP-Biohyd SE46 Snabbkopplingar Proportionell styrning (tillsatshyd.) Ytterl. slangf. för gripare Övertrycksventil för tillsatshydraulik Slangbrottsventil bom Slangbrottsventil, bom, sticka och schaktblad Förb. hydrauliskt QH-system (EASY LOCK) Styrkrets Powertilt LACKERING Speciallackering 1 RAL endast för gula delar Speciallackering 1 ej RAL endast för gula delar Speciallackering hytt RAL RAL färger endast DIVERSE 50Z3 2 Vertical Digging System (VDS) 75Z3 2 Hybrid larvband (450 mm) Stållarvband 50Z3 2 (400 mm) 75Z3 2 (450 mm), (600 mm) Hyttbelysning fram Hyttbelysning fram och bak Elektrisk tankpåfyllningspump Varningsljus 50Z3 2 Automatisk tomgång Körsignal Motvikt 50Z kg 75Z kg Lång sticka 50Z3 2 (+ 250 mm) 75Z3 2 (+ 300 mm) Centralt smörjsystem Trygghet 24 (2.000 h) Garantiförlängning upp till 24 månader eller driftstimmar Trygghet 36 (3.000 h) Garantiförlängning upp till 36 månader eller driftstimmar Stöldspärr KAT PAKET Spegelpaket Yttre spegel höger och vänster Komfortpaket Luftkonditionering, tankpåfyllningspump, radio, spegelpaket, hyttbelysning fram och bak Vi förbrjåller oss rätten att utföra ändringar utan underrättelse. Det föreligger ingen informationsgaranti. Den kontraktsenliga överenskommelsen är den enda avgörande.
