BERNINA Broderisoftware Version 5.0. i texten nedan kallat BBS. BERNINA EditorLite. BERNINA EditorPlus. BERNINA DesignerPlus. Snabbguide. v5.

Transkript

1 BERNINA Broderisoftware Version 5.0 i texten nedan kallat BBS BERNINA EditorLite BERNINA EditorPlus BERNINA DesignerPlus Snabbguide 1

2 Innehåll Kapitel 1 Introduktion BERNINA Broderisoftware - programnivåer 3 Så här använder du manualen 5 Kapitel 2 Installation och setup Systemkrav 6 Installationsmöjligheter 7 Installation av BERNINA Broderisoftware 8 Överföring av data från äldre dongel till ny 11 (Dongel säkerhetsanordning) Uppgradera BERNINA Broderisoftware 12 Kapitel 3 Användning grundläggande information Starta BERNINA Broderisoftware 16 Användning av kommandon och verktyg 17 Arbeta med motivfiler 18 Ramar och rutnät 21 Kapitel 4 Visa motiv Fönsterboxar 24 Inställningar av Visa-funktion 27 Zoomning och översikt 28 Genomgång av broderiförloppet 30 Byta bakgrund 33 Visa motivinformation 34 Kapitel 5 Välja objekt - med pil och klicka 37 - med inramning 38 - med polygonlasso 38 - med Tab-tangent 39 Visa alla objekt i ett motiv 39 Frånvälja och ta bort objekt 40 Visa och välja färgområden 40 Kapitel 6 Introduktion - verktyg Starta upp 41 Skapa en bård 44 Lägga till text till motivet 46 Byta trådfärg 47 Färdigställa motivet 49 Brodera motivet 50 2

3 INTRODUKTION K a p i t e l 1 Välkommen tll BERNINA Broderi Software (nedan kallat BBS), det ledande programmet för broderidesign för hemmabruk. BBS är en MS Windows-baserad produkt, som använder många av begreppen som PC-användare känner till från andra program. Förstagångsanvändare Om det är första gången du använder BBS, kommer du att glädjas åt programmets flexibilitet och det enkla sätt på vilket motiv stygnsätts och hur enkelt det är att skriva in sin egen text. Innan du börjar att arbeta med programmet, rekommenderar vi att du läser igenom Introduction to Embroidery Digitizing i Onscreen Manual. Detta kapitel innehåller en översikt av grundanvändningen vid stygnsättning med BBS och ger dig viktiga riktlinjer för hur du använder programmet för att uppnå bästa resultat. Bekanta dig också med Grundanvändning på sidan 17. Här kan du lära dig hur du skapar eller öppnar ett motiv, skriver ut motiv och hur du använder några av de viktigaste verktygen och egenskaperna. I kapitlet Visa Motiv på sidan 25 finns dessutom en översikt över hur motiven kan visas på olika sätt. Användaruppgradering BBS är en utvecklad version av din tidigare produkt. Den har många nya och förbättrade egenskaper, som gör stygnsättning enklare och mera effektiv. Denna manual innehåller steg för steg instruktioner, som visar hur dessa egenskaper skall användas. Eftersom en del av stygnsättningsmetoderna kräver en viss träning, föreslår vi att du läser kapitlet Introduction to Embroidery Digitizing i Onscreen Manual för att bekanta dig med de nya förbättringarna. BBS- programnivåer Det finns tre BERNINA Brodederisoftware programnivåer: BERNINA EditorLite BERNINA EditorPlus BERNINA DesignerPlus Observera! Produktnivåerna kontrolleras av en säkerhetsanordning (dongel). Dongeln är mycket viktig och en värdefull del av ditt system, så förvara den säkert så du inte tappar bort den. Notera att BBS kan uppgraderas via Internet 3

4 BERNINA EditorLite Med BERNINA EditorLite, kan du skapa nya design genom att kombinera motiv och delar av motiv samt lägga till text. På denna nivå kan du: Kombinera och storleksändra motiv Skriva in text välj från ett urval av broderade skrifttyper Skriva text utifrån grundlinjen med olika former och ritningar Skriva text kursivt, med fetskrift,,justera textmellanrum, justera hela texten, linje och bokstav för bokstav Rotera, drag och gör texten större eller mindre Forma bokstäverna individuellt Ändra färg på individuella bokstäver Lägga till specialtecken och symboler BERNINA EditorPlus Med BERNINA EditorPlus kan du redigera dina befintliga motiv och lägga till text. Du kan också enkelt skapa attraktiva motiv av inscannade bilder. Använd egenskaperna som Auto Digitizer, Magic Wand och PhotoSnap har. Utöver alla BERNINA EditorLite funktionerna kan du på denna nivå även: Ändra färgturordningen för att få en bättre stygnsättning Redigera individuella stygn för att få en perfekt finnish på motivet Använda inscannade eller importerade bilder som stygnsätts på skärmen Använda Auto Digitizer till att skapa vackra broderier utifrån bilder Använda Magic Wand för att få bättre kontroll att göra om delar i bilden till stygn Använda PhotoSnap för att skapa broderier utifrån foton BERNINA DesignerPlus BERNINA DesignerPlus erbjuder effektfulla egenskaper för stygnsättning, redigering och text kombinerat med både automatiska och manuella stygnsättningsverktyg. Dessutom metoder för maxkontroll och kvalitet av broderiet. Specifikt kan du på denna nivå: Använda inscannade eller importerade bilder som stygnsätts på skärmen Förutom de automatiska stygnsättningsverktygen kan du även använda ett stort urval konstnärliga och dekorativa utfyllnadsmönster Skapa applikationer med Auto Appliqué Omvandla alla Windows TrueType skrifter till en broderiskriftyp Spara mall av alla dina favoritinställningar 4

5 Användning av manualen Nedanstående beteckningar används i manualen. Kommandon I denna manual referrerar kommandona i en meny eller undermeny till både meny- och kommandonamn. Tex Show All (visa allt) komandot i View menyn visas som View > Show All Dialogbox Man referrerar till dialogboxen som box och visas endast i manualen, om den innehåller viktig information när man använder BERNINA. Skärmbilden är tänkt som en presentation, och inte en exakt kopia av det som ev. visas i programmet. Tangentbord beteckningar Instruktion Symbol Gör så här Klicka Vänsterklicka på musen Genväg Gör så h är Ctrl + S Håll Control tangenten (Ctrl) och S tangenten nere samtidigt Ctrl + Shift+H Håll Control tangenten (Ctrl), Shift och H tangenten nere samtidigt I Snabbguiden finns en lista över alla genvägar 5

6 K a p i t e l 2 Installation och Setup BBS V5.0 paketet innehåller allt eller delar av nedanstående: BERNINA Installations CD USB minne med ID-bricka BERNINA Quick Start Guide (på engelska) Observera att BERNINA installations-cd innehåller software till alla produkterna, inklusive BERNINA DesignerPlus, BERNINA EditorPlus, BERNINA EditorLite, BERNINA Portfolio, BERNINA Cross Stitch och Quilter Systemkrav Det är viktigt, att PC n uppfyller systemkravet som krävs för att kunna köra BBS. PC Specifikationer Se till att PC n uppfyller systemkraven. Kolla CPU / RAM såväl som plats på hårddisk. Nedanstående tabell visar minimum- och rekommenderat systemkrav. Hårdvara Minimumkrav Rekommenderas CPU Pentium III (500 MHz) eller högre OBS!: EC on PC kräver 700 MHz Pentium IV eller högre Operativsystem MS Windows 2000 MS Windows XP (Home eller Professional) Internetförbindelse Tlillgång til Bernina s hemsida för information betr. produkter och uppdateringar Internet Browser Internet Explorer 6.0 Internet Explorer 6.x Minne 256 MB (högre, om flera program körs samtidigt) Tlillgång til Bernina s hemsida för information betr. produkter och uppdateringar 512 MB för att köra flera program samtidigt Hårddisk Storlek 1 Gb ledig plats för installation 4 Gb eller mera för installation Grafikkort Skall understödja High Color (16-bit) och högre uppplösning minst 1024 x 768 Skall understödja High Color (16-bit) och högre uppplösning minst 1024 x 768 Skärm 15" med 1024 x 768 upplösning 17" med 1024 x 768 upplösning eller högre Scanner MS Windows kompatibel MS Windows XP (Home eller Professional) Printer MS Windows kompatibel MS Windows XP (Home eller Professional) Serial Porte Används till förbindelse för Standard COM port broderimaskin (artista ) Parallel Port Krav endast, om en överföring från en gammal parallelportdongel till en ny USB dongel skall göras USB Port 2 USB portar en för dongel + en till förbindelse till symaskinen Flera USB portar till bla. BERNINA USBminne, mus m.m. Mus Serial eller PS/2 mus PS/2 eller USB mus CD-ROMs eller andra drev CD-ROM drev för användning vid installation CD-ROM drev för användning vid installation Ljudkort Inget krav Inget krav 6

7 Säkerhetsanordning BBS kontrolleras av en säkerhetsanordning som vi kallar dongel, vilken sätts in i datorn och är beroende av de koder som skrivs in i programmet. Varje enskild dongel har ett eget serienummer och en identitetskod för att ditt system skall bli säkert och personligt. Observeral Dongeln skall sättas i först när du blir tillsagd om det via ett meddelande på skärmen. Sätts dongeln i för tidigt, kan fel upppstå i USB driven, så att säkerhetssystemet inte fungerar korrekt längre fram. Alla inköp av den senaste softwareversionen, om den är ny eller är en uppdatering, sker med en USB dongle parallellport-dongel kan inte längre användas. Vid alla upppdateringar av software, skall en överföring utföras från den senaste dongeln till den nyaste. Om du idag använder en parallell-dongel, skall överföring också ske från denna till den nya USB dongeln. Observera att om dongeln tas bort eller mister förbindelsen när du arbetar i BBS, kommer ett felmeddelande fram. Annullera meddelandet och stäng ner. Du förlorar alla ändringar, som inte är sparade. Sätt i dongeln igen, och kolla så den är rätt isatt och starta därefter om BBS. Installationsmöjligheter Under installationen finns följande möjligheter: Var skall programmet och motiven installeras på din PC eller nätverk Vilka komponenter skall installeras. Tex. extra språk och BERNINA Portfolio Vilka dokumentationsfiler skall installeras Observera att BBS checkbox alltid blir vald. Checkboxen med extra språk visas inte alltid, det beror på vilken version som köpts. Internet Explorer och Adobe Acrobat Reader Installationsproceduren undersöker om Internet Explorer V6 och Adobe Acrobat V6 senare version är installerad. Båda skall vara installerade för att köra programmets komponenter. De elektroniska Onscreen Manual, Quick Reference Guide och Release Notes, vilka medföljer programmet kräver alla Adobe Acrobat Reader för visning online och/eller utskrift. Överflyttning av Softwareversioner Man kan flytta över tidigare installerade broderisoftwareprogram. Befintliga element behandlas som följer: Skrifttyper Skrifttyperna, vilka medföljer programmet installeras och skrifttyperna från den tidigare versionen skrivs över. Alla användardefinierade skrifttyper kopieras till den nya installationen. 7

8 Motiv Alla befintliga motiv (patterns) kontrolleras under installationen och flyttas över med den nya softwareinstallationen. Mallar I BBS finns också möjlighet att ändra i installerade mallar och att skapa nya mallar. Under installationen kontrolleras alla befintliga mallar och dessa flyttas över med den nya softwareinstallation. Färdiga motiv Dina egna motiv blir varken borttagna eller överskrivna under installationen. De gamla motiven, som medföljde i en tidigare version, skrivs över av de nya motiven med samma namn. Detta kan undvikas genom att man döper om den gamla My Designs mappen med ett nytt namn tex. My Designs4 före installationen. Trådkort Ändringar och trådkortsleverantör bibehålles. Tygprov till applikation Tygprov till applikation kan nu användas i både BBS och BERNINA Quilter. Ändringar eller rättelser gjorda i BERNINA Quilter bibehålles. Under installationen kontrolleras alla befintliga tyger och dessa flyttas över med den nya softwareinstallationen. Observera att alla ändringar, som är gjorda i ditt nuvarande tygbibliotek i BERNINA Quilter, kommer att flyttas över i den nya installationen. Viktigt Tag ALDRIG bort en befintlig BBS installation manuellt genom att välja programmappen och trycka på Delete-knappen. Detta gäller ALLA Windows program. Undvik att ta bort en befintlig BBS installation genom att välja Program > BERNINA > Uninstal från Windows Start meny, eller genom att använda Tillför/Ta bort Program från Windows Kontrollpanel. Använder man någon av dessa båda metoder tas alla filer som tillhör BBS bort, och du kommer att förlora alla dina användardefinierade inställningar. Låt istället BBS installationsprocedur avinstallera de tidigare versionerna, under tiden som uppdatering sker till den nya softwaren. När den nya softwaren installerats, kommer datorn automatiskt att startas om för att försäkra en riktig installation av softwaren. KOM IHÅG att spara alla filer och stänga alla program. Du får en påminnelse innan installationen börjar. Om BBS tas bort under Program >... > Avinstallera eller Tillför/Ta bort Program, kan det finnas några filer kvar i installationsmappen. Dessa skall tas bort manuellt i mappen genom att använda MS Windows Explorer Installation av BBS Installationsprocessen ger möjlighet att välja: Var skall programmet och motiven installeras på din PC eller nätverk Vilka komponenter skall installeras. Tex. extra språk och BERNINA Portfolio Vilka dokumentationsfiler skall installeras 8

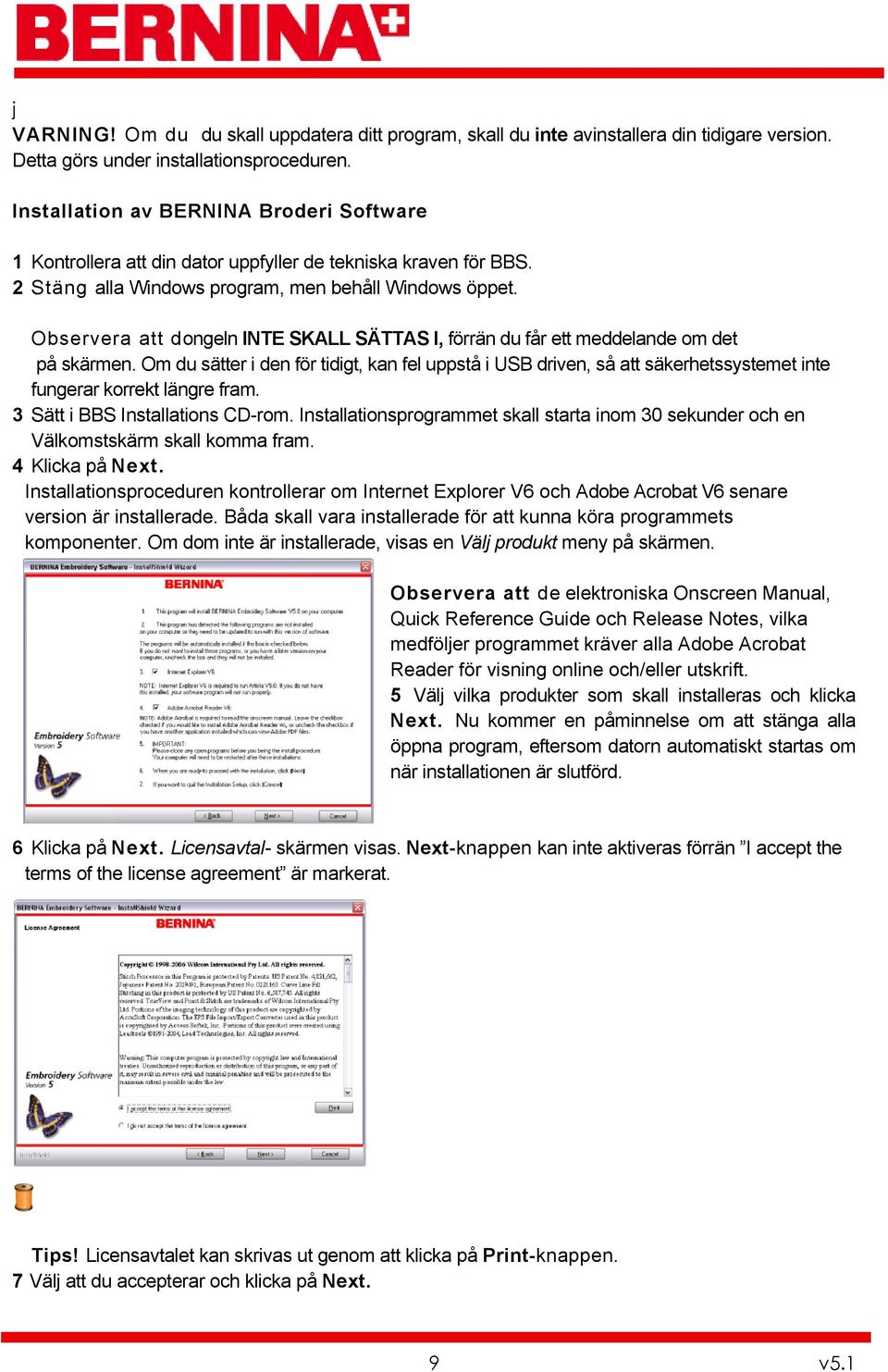

9 j VARNING! Om du du skall uppdatera ditt program, skall du inte avinstallera din tidigare version. Detta görs under installationsproceduren. Installation av BERNINA Broderi Software 1 Kontrollera att din dator uppfyller de tekniska kraven för BBS. 2 Stäng alla Windows program, men behåll Windows öppet. Observera att dongeln INTE SKALL SÄTTAS I, förrän du får ett meddelande om det på skärmen. Om du sätter i den för tidigt, kan fel uppstå i USB driven, så att säkerhetssystemet inte fungerar korrekt längre fram. 3 Sätt i BBS Installations CD-rom. Installationsprogrammet skall starta inom 30 sekunder och en Välkomstskärm skall komma fram. 4 Klicka på Next. Installationsproceduren kontrollerar om Internet Explorer V6 och Adobe Acrobat V6 senare version är installerade. Båda skall vara installerade för att kunna köra programmets komponenter. Om dom inte är installerade, visas en Välj produkt meny på skärmen. Observera att de elektroniska Onscreen Manual, Quick Reference Guide och Release Notes, vilka medföljer programmet kräver alla Adobe Acrobat Reader för visning online och/eller utskrift. 5 Välj vilka produkter som skall installeras och klicka Next. Nu kommer en påminnelse om att stänga alla öppna program, eftersom datorn automatiskt startas om när installationen är slutförd. 6 Klicka på Next. Licensavtal- skärmen visas. Next-knappen kan inte aktiveras förrän I accept the terms of the license agreement är markerat. Tips! Licensavtalet kan skrivas ut genom att klicka på Print-knappen. 7 Välj att du accepterar och klicka på Next. 9

10 På skärmen visas Välj Komponenter. BBS checkbox är alltid vald. Vill du installera fler språk, markeras även Instal extra languages. 8 Välj vilka komponenter som skall installeras och klicka på Next. På skärmen visas Välj Installationsmappar. För att acceptera vald mapp klickar man på Next. För att ändra placering klickar man på Browse och anger en befintlig mapp eller upprättar en ny och klickar på Next. Observera att Systemet visar denna varning, om det redan finns en installation i den valda mappen. 9 På skärmen visas Välj Installationsmappar. Välj den mapp där motiven skall sparas. Den fabriksinställda placeringen är C:\My Designs. Mappen med de stygnsatta färdiga motiven, som medföljer programmet är sparade i denna mapp. För att acceptera vald mapp så klickar man på Next. För att ändra placering så klickar man på Browse och anger en befintlig mapp eller upprättar en ny och klickar på Next. Om du väljer att installera programmet i samma mapp som en tidigare version, blir den gamla versionen överflyttad till den nya versionen. 10

11 Observera att dina egna motiv blir vare sig borttagna eller överskrivna under installationen, men de gamla motiven skrivs över av nya motiv med samma namn. Detta kan undvikas genom att man döper om den gamla Designmappen till tex. C:\My Designs4. 10 Välj användare av programmet när skärmen visar Nominate Users. Om du väljer för personligt bruk, kommer skrivbordsikonen, programgruppen och programlistan fram endast när du loggar in. 11 Klicka på Next. Om din PC redan innehåller ett eller flera BERNINA program sker följande: Du blir ombedd att avinstallera den tidigare versionen/erna. Om du accepterar detta, avinstalleras tidigare version/er. Den tidigare versionen blir överflyttad till den nya versionen, när PC n startas om. 12 Klicka på Next. Ready to Instal skärmen öppnas. 13 Klicka på Install för att fortsätta. Setup Status skärmen ger information om installationen. När installationen är klar, visas en dialogbox som talar om att Installationen är slutförd. 14 Klicka på Finish för att starta om datorn automatiskt. Genvägsikonen placeras på skrivbordet och i Startmenyn under Program. Uppdaterar du från en tidigare version, kan överflyttningsprocessen eventuellt ta lite tid upp till 15 minuter och en DOS-skärm visas. Alla ändringar, som är gjorda i ditt nuvarande tygbibliotek i BERNINA Quilter, flyttas över till den nya installationen. Installationen flyttar även över användardefinierade mönster eller motiv. Observera att Nu först blir Donglen initialiseras och en tidigare version, måste dongeln till den nya. Se Överföring av data från du ombedd att sätta i USB-dongeln. godkänns. Är det en upppdatering av man överföra data från den äldre nedanstående detaljer beträffande äldre dongel till ny. Överföring från den äldre dongeln Alla inköp av den senaste softwareversionen, om det är nytt program eller er en upppdatering, sker med en USB dongle parallellport-dongel kan inte längre användas. Vid alla uppdateringar av software skall överföring från den äldre dongeln till den nya göras Om du idag använder en parallell-dongel, skall även datan från denna överföras till den nya USB dongeln. 11

12 VARNING När man gör denna typ av överföring är det viktigt att man inte använder ett USB minne. Den nya och den gamla dongeln skall sättas i en separat USB port på PC n. I annat fall är det risk för att överföringen inte lyckas och båda donglarna kan skadas. Överföring av data från dongel 1 Installera BERNINA programmet När din dator automatiskt startats om, blir du ombedd att sätta i den nya dongeln. Systemet känner igen dongeln, och om det finns en uppdatering, letar det efter den gamla dongeln. Om systemet inte hittar den, så gör följande: Om din gamla dongel är till USB, så sätt den i en ledig USB port som visas på bilden Om din gamla dongel är till parallellport (version 3 eller äldre), sätt i den som visas på bilden När systemet har funnit både uppdateringsdongeln och den korrekta gamla BERNINA-dongeln så utförs överföringen. 2 Den gamla dongeln tas bort och kasseras när proceduren är färdig. 12

13 Så här ändras en befintlig installation 1 Stäng alla öppna Windows program men låt Windows vara öppet 2 Sätt i BERNINA Installations CD. Om BERNINA softwaren redan är installerad på datorn kommer följande Välkomstskärm fram. 3 Välj den ändring som skall utföras: Modify: Ändra i valet av installerade komponenter Repair: Återinstallera samma komponenter, som redan är installerade Remove: Avinstallera softwaren Väljer man ändring av nuvarande installation, visas skärmen Select Components. 4 Välj de egenskaper och språk, som skall läggas till eller tas bort. 5 Klicka på Next. Ready to Install skärmen kommer fram. 6 Klicka på Install. När installation av software och ev. uppdaterade extra Windowsfiler är klar, kommer Maintenace Complete skärmen fram. Observera att om Repair är valt ominstalleras komponenterna. Datorn skall startas om. 7 Klicka på Finish. Uppgradering av accesskoder BBS kontrolleras av dels en säkerhetsanordning eller dongle, som sättes i en USB port och dels av accesskoderna som skrivs in i softwaren. Dongelnumret är det viktigaste. Det innehåller ett unikt 7-siffrigt nummer som står på dongelns ID-bricka. Förutom dongelnumret innehåller varje enskild dongel också ett unikt Serienumer och en Identitetskode, för att ditt system skall bli personligt. Uppgifter om identitetskoderna finns i BERNINA softwaren. Identifiering av säkerhetsanordningen På dongelns ID-bricka finns det 7-siffriga dongelnumret Serienummer och Identitetskod hittas på ett av följande sätt: Välj Help > Access Codes Order Form. Access Codes Order Form öppnas. Säkerhetsanordningens Serienummer och Identitetskod visas överst i formuläret. Välj Settings > Security för att öppna Security Device boxen. Serienummer och Identitetskoden visas överst i boxen. 13

14 Uppgradera BBS Kunder med EditorLite kan uppgradera till EditorPlus eller DesignerPlus. Kunder med EditorPlus kan uppgradera till DesignerPlus. För att uppgradera softwaren fyller man i Access Code Order Form. Det är bra att ha din återförsäljares -adress tillgänglig innan du fyller i formuläret. Så här uppgraderas BBS 1 Välj Help > Access Codes Order Form. Access Codes Order Form öppnas. Klicka på säkerhetsinformationslinjen, om den visas. Följ anvisningen så kan formuläret sparas, printas og sändas pr. mail. Gäller endast USA & Canada Dongel- och programinformation Personlig information Upppgraderingsprodukt Återförsäljarinformation 2 Skriv in personlig information Observera Var noggrann med att skriva in alla 7 siffrorna. 3 Klicka på Send knappen. Maila formuläret till din återförsäljare 4 Spara och skriv ut formuläret 14

15 Skriva in accesskoder Koder skrivs antingen in manuellt i BERNINA Softwaren eller så kan de importeras från en textfil. Så här skrivs accesskoderna in 1 Välj Settings > Security. Boxen Set Security Device Options öppnas. 2 Kontrollera att Serinummer och Identitetskode är samma som står på mailen med de nya accesskoderna. Koderna skall vara lika. 3 Skriv in de två accesskoderna i fälten. Hoppa mellan fälten med Tab tangenten på tangentbordet. Tips! När accesskoderna skrivs in, gör BBS automatiskt ett mellanrum efter var fjärde karaktär. 4 Klicka på OK. Ett besked visar, att accesskoderna är korrekt inskrivna. 5 Starta om BBS. Importera accesskoderna I stället för att skriva in koderna manuellt, kan man importera dom från en textfil. Det sparar tid och man riskerar inte att skriva fel. Din återförsäljare kan skicka textfilen per . Så här importeras accesskoderna 1 Kopiera textfilen till C:\Program\BERNINA\Embroidery Software\Accesscodes mappen. Filnamnet är samma som dongelnumret. 2 I BERNINA Broderi Software väljs Settings > Security. Boxen Set Security Device Options öppnas. 3 Kontrollera att Serinummer och Identitetskod är samma som står på mailen med de nya accesskoderna. Koderna skall vara lika. 4 Klicka på Import Codes. Boxen Open öppnas och visar mappen där accesskoderna är sparade. 5 Välj textfilen med de nya accesskoderna och klicka på Open. Koderna uppdateras automatiskt. 6 Starta om BBS. Klicka för att importera koderna 15

16 Basfunktioner D e l 1 Motiv som skapas i BBS är skapade från broderiobjekt. De kallas objekt, föra att de är skilda från varandra och kan ändras oberoende av varandra. Varje objekt har olika karaktärer som kallas properties (egenskaper) såsom färg, storlek, placering osv. Den viktigaste egenskapen i ett broderiobjekt är stygntypen. Introduktion till stygnsättning Med BBS kan man ändra och redigera broderimotiv enkelt och snabbt. Avsnittet ger en översikt av stygnsättningsprocessen. Grundprinciper Avsnittet beskriver hur BBS startas och hur man använder olika komandon och verktyg och ger en grundkännedom om hur man öppnar, skapar och sparar motivfiler. Här får vi också förklaring om ramar och rutnät, samt en beskrivning av objektegenskaper. Visa motiv Detta avsnitt berättar dels om de olika sätt på vilket motivet kan visas i BBS Software och dels om möjligheter för olika inställningar. Man beskriver zoom och översikt, hur man kan titta på broderiföljden samt ändringar av bakgrund och bakgrundsfärg. Man får även information om hur man får tillgång till information om sitt motiv. Välja Objekt Här beskrívs hur man väljer objekt genom att använda valverktygen och tangentbordet. Man får också en introduktion till hur man använder färgfilmen och de individuella objekten i Color Film (Färgfilm). Broderiramar Detta avsnitt beskriver användning och visning av ramar i BBS. Här förklaras hur man kan uppprätta och anpassa egna broderiramar och hur man kan arbeta med stora motiv. Hårdvara och Setup-program Avsnittet beskriver hur man startar upp broderimaskinen, scanning och kalibrering av skärmen. Här kan man också läsa om inställningarna för rutnät och broderiramar samt generella möjligheter som Spara som, pointer position display options, osv. 16

17 K a p i t e l 3 Grundprinciper För att arbeta med BBS, är det viktigt att känna till grundprinciperna, tex. hur man startar upp, öppnar design och hur man sparar ett motiv. När BBS öppnats, används kommandon eller ikoner och dialogboxar för att komma fram till vad man skall arbeta med. Kommandona väljs på samma sätt som andra MS Windows program med hjälp av menyer eller verktyg. BBS har ett stort urval av rena ART filer, men kan också arbeta med andra broderi- filformat från datorn, floppydisk eller CD-rom. BBS gör det möjligt att arbeta med ett stort urval av standardramar. För att få en bra placering av flera motiv eller vid storleksändring är rutnätslinjerna en god hjälp. Den viktigaste dialogboxen i BBS är Object Properties (objektegenskaper). Denna och Effektdialogboxen finns framme på skärmen ända tills du väljer att släcka ner dom. Starta BBS Dubbelklicka på ikonen för att starta BBS BBS kan öppnas direkt från skrivbordet eller från MS Windows Start-meny BBS öppnar med en ny blank sida (Design1). Skärmbilden här under visar alla de olika verktygen som finns i BERNINA DesignerPlus. Om du har tillgång till alla verktygen beror på vilket program du har. Titellinje Menylinje Verktygslinje Söm-och färglinje Redigeringsverktyg Stygnsättningsverktyg Justeringsverktyg Bildverktyg Utsmyckningsverktyg Aktivt fönster Statuslinje Observera att Verktygslinjerna kan flyttas runt och placeras var som helst på skärmen. Om Söm- och Färglinjen placeras lodrätt, kan man inte se Outline- och Fill s (Kontur och Utfyllningssöm) dropdown-meny. Vi föreslår därför att flytta runt den. Designfönstret kan ställas in och göras personligt till att visa eller dölja rutnätet, ändra dess dimensioner såväl som att dölja verktygslinjerna. 17

18 Tips På Statuslinjen kan man läsa värdefull information om motivet. Till vänster på linjen får man ledord, som instruerar dig om vad du skall göra under tiden du arbetar. W och H anger bredden och höjden på motivet. Vid sidan av dessa är mått angivna X, Y, L och A. Så följer information om Stygnantal och Zoom Factor. Längst till höger anges Filtypen. BBS original ART motiv klassificeras i 4 grader beroende på hur filen är skapad. ART Grade A ger bästa resultat. Användning av kommandon och verktyg När BBS startats upp, skall du använda kommandon eller ikoner samt dialogboxar för att komma till det du skall göra. Du väljer kommandona i BBS på samma sätt som i andra MS Windows program från menyer och verktygsboxar. De kommandon som används mest finns även som genvägsknappar på tangentbordet. Välja kommandon i verktygsboxarna Verktygsboxarna är en snabb och enkel väg till ett BBS kommando. Klicka på ett verktyg för att aktivera kommandot eller, om det går, högerklicka för att se kommandots egenskaper. Så här väljs kommandon i verktygsboxarna Placera markören på en verktygsbox. Ikonen kommer fram i en liten box. Klicka på ikonen för att aktivera kommandot. Högerklicka för att justera inställningar eller aktivera ett annat kommando. Om ikonen har både vänster- och högerklickskommandon, delas kommandot med ett snedstreck (/). I Scale by 20% Down/Up ikonen tex. kan man göra objektet 20% mindre genom att vänsterklicka och 20% större genom att högerklicka. På många av verktygen kan man högerklicka och komma direkt till inställningskommandot. Skall man skriva text kan man tex. högerklicka på Lettering och Object Properties (Objektegenskaper) så kommer dialogboxen fram. 18

19 Observera att Objektegenskaperna kan ändras med eller utan objektet valt. Det förstnämnda påverkar endast det valda objektet. Det sistnämnda påverkar nuvarande inställningar. Ångra och Gör om kommandon Använd Undo (Verktygslinjen) för att ångra ett kommando Använd Redo (Verktygslinjen) för att göra om ett kommando De fleste kommandon kan ångras. Om du ångrar dig, kan kommandot göras om. BBS kommer ihåg de senast användna kommandona. Flytta och placera verktygslinjer Verktygsboxarna är ett snabbt och enkelt sätt att ge ett BBS kommando. Verktygslinjerna är flyttbara, vilket betyder att du själv bestämmer, hur de skall placeras i ditt Designfönster. Så här flyttas och placeras en verktygslinje För att flytta en verktygslinje till en lämpligare plats, så håller man ner musknappen och flyttar linjen. Verktygslinjen kan placeras till vänster, höger, upptill eller nertill. De kan placeras var som helst på skärmen. För att sätta tillbaka verktygslinjen på sin normala plats dubbelklickar man på titellinjen. Arbeta med motivfiler BBS sparar motiv som original ART filformat. Detta format innehåller all nödvändig information för både motivbroderi och för ändringar. BBS kan öppna ett stort urval av originalfiler, såväl som andra broderifilformat från datorns hårddisk, floppydisk eller CD-ROM drev. Motiven kan sparas som ARTeller andra filformat. 19

20 OBS! ART-filer som är skapade i en senare softwareversion kan inte öppnas i en tidigare softwareversion. Försöker man det ger programmet ett meddelande om, att man måste uppdatera den nuvarande versionen. Öppna motiv Använd Öppna ikonen (Verktygslinjen) för att öppna ett befintligt motiv. BBS kan, utöver sina egna ART-filer, öppna ett stort urval av broderifiler. Original ART-motiv, indelas i fyra kategorier beroende på hur filen skapats. Observera att Som grundinställning är motiven automatiskt grupperade, när de öppnas eller sätts in i ett annat motiv. Så här öppnas ett motiv 1 Klicka på Öppna ikonen Öppna dialogboxen öppnas Se motiv on/off Art motiv original 2 Välj en mapp från Look in listan och sedan ett motiv Observera att Det går att öppna motiv, som sparats på floppydisk eller CD 3 Om motivet inte är en ART-fil, väljer man en filtyp från Files of Type listan. 4 Välj ett eller flera motiv. För att välja flera likadana motiv efter varandra, håller man ner Shift-tangenten, och klickar. För att välja flera olika motiv, håller man ner Ctrl-tangenten och klickar. 5 Markera Preview boxen för att se motiven och motivinformationen. Här får man information om stygnantal, färgnummer, motivets höjd och bredd. 6 Klicka på Open Observera att Motiv kan även öppnas från minnet i broderidatorn eller från ett BERNINA designkort. Med en MAGIC box kan man också öppna broderikort från andra leverantörer. Starta ett nytt motiv Använd Nytt dokument ikonen (Verktygslinjen) för att öppna en ny tom sida med NORMAL mall. När BBS öppnas, skapas automatiskt ett nytt dokument Design 1 som är klart att arbeta med. Som grundinställning har Design1 en NORMAL mall. Mallen är förinställd vilket gör det enklare och snabbare att stygnsätta. När ett motiv skapas med en mall, kopieras mallens värden till det nya dokumentet. Man kan även skapa personliga mallar. 20
