1 Signal/Tidsystem Chrono Arc 1 Fysiska mått Tidenhet: Höjd-bredd-djup 40cm-60cm-15cm. Vikt: ca. 7kg styck. Stativ: Höjd-bredd nedfälld 112cm-15cm, uppfällt max 195cm. Vikt: ca. 4.5kg st.

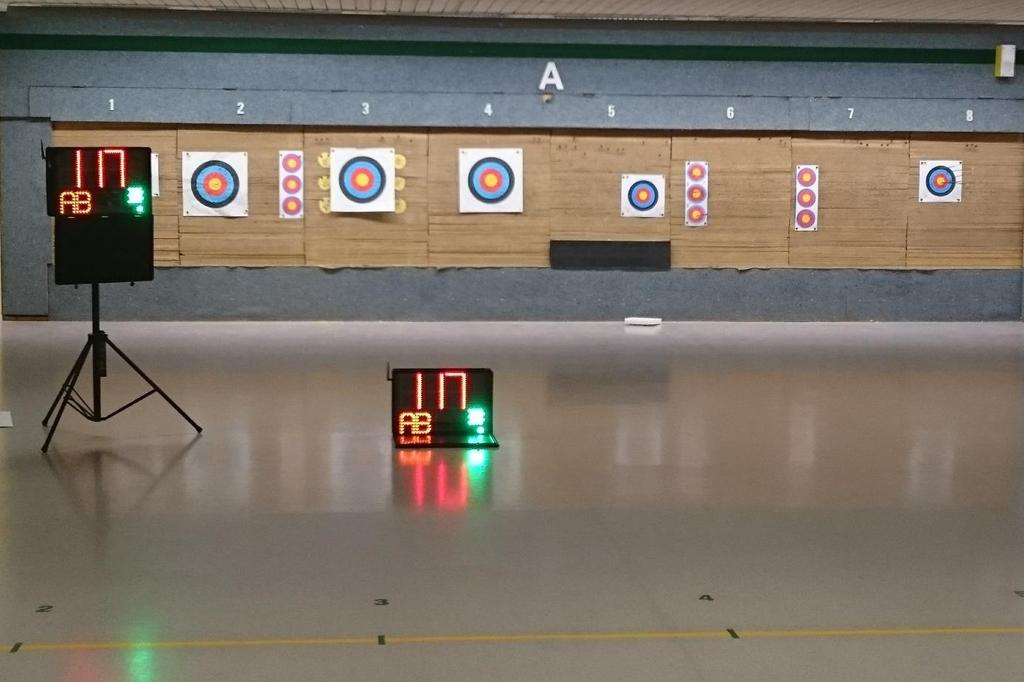

2 Signal/Tidsystem Chrono Arc 2 Fjärrkontroll: 2 olika varianter av uppställning vid inomhustävlingar

3 Signal/Tidsystem Chrono Arc 3 Signal/Tidsystem Chrono Arc ( Vi inom VBF s distrikt har nu under ett års tid använt oss av CHRONO'ARC 200L tid/signal system i våra tävlingar. Skyttarna har varit nöjda med att både kunna se tiden, samt vilken skjutlag som är på tur (AB-CD). Vi som arrangerar tävlingarna tycker att det är lätt att transportera och få igång systemet. Men ingenting är perfekt Plus sidan: Lätt och smidig, får plats med både 2 st stativ & 2 st enheter i bagageutrymmet i en vanlig sedanbil tillsammans med flera Compbågar. Inte mycket arbete för att göra i ordning systemet för tävling. För en person tar det ca 5 minuter. Trådlöst och tillräcklig räckvidd för vanliga utomhustävlingar, skulle man gå för långt ifrån så meddelar systemet det. Batteridrift och lång batteritid (minst 8h med max ljusstyrka), ingen risk för driftavbrott eller fara för person/egendom pga utlöst säkring eller jordfelsbrytare som enligt lag ska användas vid provisoriska starkströmsanläggningar. Man kan se batteristatus under tävling med hjälp av fjärrkontrollen. Ljusstyrkan kan justeras till rådande förhållanden, funkar likaväl i starkt solljus som mörka inomhuslokaler utan att blända skyttarna. Fungerar även i regn. Efter tävling så packar en person ner det på 5 minuter. Man kan välja mellan 1 eller 2 skjutlag, och vid 2 skjutlag kan man också välja mellan AB-CD/AB-CD eller AB-CD/CD-AB, samt olika tider enligt FITA/WA. Man kan också programmera egna tider. När systemet är inställt för aktuell tid och tävlingsform så är fjärrkontrollen lättskött för skjutledaren. Minus sidan: Handboken är svår att förstå. Inte helt lätt att ställa om mellan olika tider och tävlingsform, men det har gjorts en enklare svensk beskrivning. De 2 tidenheterna kan starta i osynk om man slarvtrycker på Startknappen. Trycker man av tiden i förtid så sker inte ljudsignalen för markera pil automatiskt utan måste göras manuellt, en separat knapp för det finns på fjärrkontrollen. Ljudsignalens frekvens, skyttar med nedsatt hörsel kan ha svårt att höra den. Ljudsignalens volym, går ej att justera, kan bara vara på eller av. Vid inomhustävlingar har vi fått tejpa för ljudhålet för att få ner volymen. Det positiva har ändå övervägt det negativa och gjort det lätt för oss med minimal personalstyrka att kunna arrangera bra tävlingar.

4 Signal/Tidsystem Chrono Arc 4 Skjutsignaler 1 skjutlag AB 1. För att ställa in önskad tid ( sekunder). a. Tryck Time b. Välj med + eller - c. Tryck Prog d. Tryck 2nd+Rhytm e. Välj med + eller - tills orange AB blir helt svart på displayen f. Tryck Enter Nu är systemet klart för tävling 2. För att starta tidtagningen a. Tryck Start, ljudsignaler & nedräkning av tid sker nu automatiskt. 3. Vill man avbryta tidur i förtid: a. Tryck Start b. 3 ljudsignaler för markera sker inte nu automatiskt utan måste tryckas manuellt. c. Tryck Results d. För att starta nästa omgång upprepa punkt 2a. Vid problem 4. Tryck 2nd+Reset för att nollställa systemet. Emergency Stop Vid tryck på Emergency Stop så ljuder signalerna i ett par sekunder samt tidtagningen pausas. Tidtagningen återupptages med tryck på Start.

5 Signal/Tidsystem Chrono Arc 5 Skjutsignaler 2 skjutlag med skjutordning AB-CD CD-AB 5. Tryck 2nd+Reset för att nollställa systemet. 6. För att ställa in önskad tid ( sekunder). g. Tryck Time h. Välj med + eller - i. Tryck Enter Nu är systemet klart för tävling 7. För att starta tidur skjutlag AB-CD b. Tryck Start, ljudsignaler & nedräkning av tid sker nu automatiskt. c. Vill man avbryta tidur i förtid för skjutlag AB och gå över till CD d. Tryck Start, ljudsignaler & nedräkning av tid sker automatiskt. e. Vill man avbryta tidur i förtid för skjutlag CD f. Tryck Start, tidur stoppas och ljudsignaler för markera sker automatiskt, samt att systemet går över till skjutordning CD-AB. g. För att starta tidur skjutlag CD-AB h. Tryck Start, ljudsignaler & nedräkning av tid sker nu automatiskt. i. Vill man avbryta tidur i förtid för skjutlag CD och gå över till AB j. Tryck Start, ljudsignaler & nedräkning av tid sker automatiskt. k. Vill man avbryta tidur i förtid för skjutlag AB l. Tryck Start, tidur stoppas och återgår till AB-CD m. OBS! OBS! 3 ljudsignaler för markera sker inte automatisk utan måste utföras manuellt. n. Tryck Results för 3 ljudsignaler. Återgå till punkt 3. Vid problem a. Tryck 2nd+Reset för att nollställa systemet & återgå till punkt 2. Emergency Stop Vid tryck på Emergency Stop så ljuder signalerna i ett par sekunder samt tiduret pausas. Tidtagningen återupptages med tryck på Start.
