7,62MM PSG 90B /T Instruktionsbok
|
|
- Sara Larsson
- för 6 år sedan
- Visningar:
Transkript
1 7,62MM PSG 90B /T Instruktionsbok Ändring utförd enligt TO MF VAPEN
2 Ändring utförd enligt TO MF VAPEN
3 FÖRSVARETS MATERIELVERK AK Mark 7,62MM PSG 90B /T Instruktionsbok FÖRRÅDSBETECKNING:M FÖRRÅDSBENÄMNING: IBOK 7,62MM PSG 90B Fastställelse jämlikt: 10FMV :1 Utgåva 2012 Distribution via: Försvarets bok- och blankettförråd
4
5 7,62MM PRICKSKYTTEGEVÄR 90B INNEHÅLL ALLMÄNT... 3 Utförande... 3 Tillbehör... 3 SÄKERHETSFÖRESKRIFTER... 5 DATA... 6 PSG 90B /T... 6 PSG 90B... 6 Kikarsikte... 6 PSG 90B, KONSTRUKTION... 7 Vapnets delar... 7 PSG 90B, FUNKTION Utgångsläge Avfyring Upplåsning Utdragning och hylsutkast Inmatning och låsning KIKARSIKTE Allmänt Streckplatta Okularinställning Förstoringsgrad Belysningsinställning Parallaxkompensation Höjdjustering Sidjustering Kikarfäste TILLBEHÖR, BESKRIVNING Reservriktmedel Mynningsbroms Benstöd Magasin Magasinficka Kolvförlängningsbrickor Vapenrem Mynningsskydd
6 Kikarskydd Universalverktyg Vapenvårdsmateriel Optikvårdsmateriel Tillbehörslåda Laserfilter till kikarsikte Ströljusskydd Vapenväska AMMUNITION Prick Pansarprojektil Normalprojektil Spårljusprojektil IR-spårljusprojektil Blind patron PSG Blind patron Lös patron BALLISTIK Kulbanan Vindavdrift Rotationsavdrift Temperaturkorrektion HANDHAVANDE Vapenkontroll Påfyllning av magasin Laddning Mekanismrörelse Magasinbyte Patron ur Åtgärder vid eldavbrott Isärtagning och hopsättning av vapnet Individuell anpassning av vapnet Skottställning FELSÖKNING VÅRD Daglig tillsyn Särskild tillsyn MASKERINGSMÅLNING Generella anvisningar
7 Allmänt Prickskyttegevär PSG 90B är en renoverad och modifierad version av PSG 90, vilket anskaffades till Försvarsmakten under tidigt 90-tal. Skillnaderna mellan PSG 90B och PSG 90 är att B-versionen har vikbar kolv, nya siddelar, nytt benstöd ett nytt kikarsikte samt ett nytt kikarfäste. Dessutom är de flesta av tillbehören nyanskaffade. Utförande PSG 90B är ett repetergevär med cylindermekanism av typen vridlås. Omladdning sker manuellt med mekanismen. Kalibern är 7,62 mm och patronerna matas från löstagbara magasin som vardera rymmer nio skott. Riktmedlet utgörs av kikarsikte 11 med tre till 12 gångers förstoring. Tillbehör 1 Linsskydd, bakre 2 Kikarsikte 11 3 Kikarfäste 11 4 Motljusskydd 5 Linsskydd, främre 6 Mynningsbroms 7 Benstöd 8 Ballistikkort 9 Ballistikkort (vänster sida) Bild 1. Tillbehör på vapnet 3
8 1 Magasinsficka (2 st) 2 Ströljusskydd, kikarsikte 11 3 Lösskjutningsmagasin (2 st) 4 Skarpskjutningsmagasin (3 st) 5 Laserfilter, kikarsikte 11 6 Tillbehörslåda 7 Optikvårdssats 8 Läskstång 9 Styrning för läskstång 10 Kolvförlängningsbrickor (2 st) samt fästskruvar (14 st) Bild 2. Tillbehör i transportväskan 11 Tub med borstviskare och läskända 12 Universalverktyg 13 Rengöringsskum 14 Rengöringsolja CLP 15 Påse med vårdlina, linsduk, reservriktmedel, rengöringsolja CLP och mynningsskydd 16 Plats för PSG 90B med kikarsikte och benstöd 17 Kontrollbok 18 Vapenrem 19 Kikarskydd 4 Bild 3. Vapenväska
9 Säkerhetsföreskrifter VARNING Behandla alltid vapnet som om det vore laddat. Risk för vådaskott. VARNING Rikta aldrig vapnet mot något du inte tänker skjuta på. Risk för vådaskott. VARNING Håll alltid pekfingret sträckt utanför varbygeln tills riktpunkten är tagen. Risk för vådaskott. VARNING Magasinet får inte vara isatt i vapnet vid förvaring i transportlådan. VARNING Klämrisk när kolven viks tillbaka mot vapnet. 5
10 Data PSG 90B /T Förrådsbeteckning M Förrådsbenämning 7,62MM PSG 90B /T Mått, transportlåda x 400 x 160 mm Vikt, transportlåda (packad) 18,5 kg Mått, vapenväska x 380 x 110 mm Vikt, vapenväska 2,0 kg PSG 90B Förrådsbeteckning M Förrådsbenämning 7,62MM PSG 90B Vikt utan magasin 6,0 kg Vikt med magasin 6,4 kg Längd, gevär med 30 mm kolvförlängare mm Längd, pipa (mynningsplan stötbotten) 657 mm Vital vapendel Slutstycke med 3 låsklackar, 60 öppningsvinkel, 6 mm slaglängd för tändstiftet Pipa av rostfritt stål, 6 högervridna räfflor med en stigning på 254 mm/varv Avfyringskraft 1,6 2,0 kg Magasin 9 patroner Kikarsikte Förrådsbeteckning M Förrådsbenämning KIKARSIKTE 11 Förstoringsgrad 3 12 x Objektivdiameter 50 mm 6 Synfält (100 m) Ögonavstånd Parallaxfritt 11,1 m 4,2 m 95 mm Längd med motljusskydd 370 mm Vikt m kikarfäste & motljusskydd g justerbart från 50 m till
11 PSG 90B, konstruktion Vapnets delar 1 Bakkappa 10 Mynningsbroms 2 Kindstöd (justerbart) 11 Benstöd 3 Kolv 12 Rembyglar 4 Vikled 13 Magasin 5 Linsskydd 14 Mekanism 6 Kikarsikte Avtryckare 7 Kikarfäste Säkring 8 Motljusskydd med linsskydd 17 Kolvförlängningsbrickor 9 Pipa Bild 4. Vapnets delar 7
12 Mekanism Mekanismen består i huvudsak av slagmekanism (styrhylsa, tändstiftsmutter, tändstift, slagfjäder och säkring) samt slutstycke med utdragare och utkastare. 1 Slagmekanism 2 Slutstycke 3 Låsklack 4 Utkastare 5 Utdragare 6 Säkring 7 Slutstyckshandtag Bild 5. Mekanism 8
13 Säkring Säkringen har tre lägen: 1. Säkringen pekar framåt. Vapnet är osäkrat, mekanismen kan öppnas. Bild 6. Säkringens främre läge, osäkrat 2. Säkringen pekar rakt ut. Vapnet är säkrat, mekanismen kan öppnas. Detta läge används vid isärtagning av mekanismen. Bild 7. Säkringens mittersta läge, säkrat, mekanismen kan öppnas 3. Säkringen pekar bakåt. Vapnet är säkrat, mekanismen är låst i stängt läge. Bild 8. Säkringens bakre läge, säkrat, mekanismen kan inte öppnas 9
14 Stomme Stommen är tillverkad av aluminium. På den sitter kolven (vikbar 180 ), bakkappan, eventuell kolvbricka, bakre rembygeln, avfyringsinrättningen, magasinspärren, magasinstyrningen, nedre och övre rembygeln samt benstödsfästet med spärr. Låda Bild 9. Stomme Lådan är limmad och fastskruvad i stommen. I lådan sitter slutstycksspärren. På lådans översida finns en kilbasskena för montering av riktmedel. Bild 10. Låda 10
15 Pipa Pipan är tillverkad av rostfritt stål av hög kvalitet. Den har sex högervridna räfflor med en stigning på 254 mm/varv. Pipan sitter fastskruvad i lådan men är i övrigt helt friliggande. Det är väsentligt för precisionen att pipan aldrig ligger an mot något. Framtill sitter en mynningsbroms som minskar rekylen. Siddelar Bild 11. Pipa Siddelarna, sju stycken, är tillverkade av ett nylonmaterial som varken påverkas av fukt eller temperatur. Siddelarna skyddar stommen och underlättar hanteringen av vapnet genom att anpassa ergonomin. Siddelarna fästs vid vapnet med genomgående skruvar. Bild 12. Siddelar 11

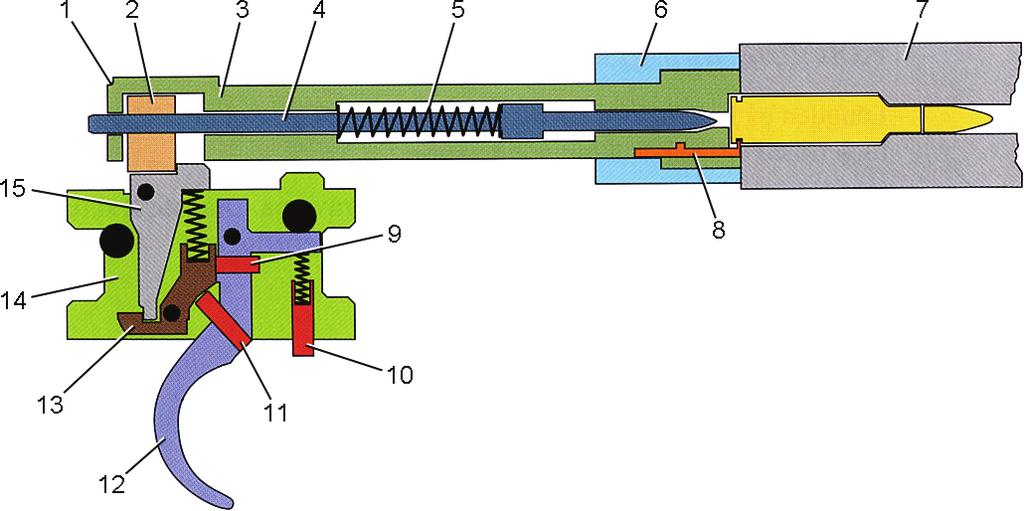

16 PSG 90B, funktion Utgångsläge Då vapnet är klart för eldgivning ligger en patron i patronläget och utdragaren greppar runt hylsflänsen. Mekanismen är fullt framfört och låst i pipans låsläge (låsringen) av slutstyckets tre låsklackar. Tändstiftet är uppspänt och tändstiftsmuttern är i ingrepp med avtryckarstången. Säkringen i bakre läget har dragit tillbaka tändstiftet, vilket avlastar avtryckarstången och låser tändstiftet. En tapp från styrhylsan griper in i slutstycket och förhindrar öppning. 1 Styrhylsa 2 Tändstiftsmutter 3 Slutstycke 4 Tändstift 5 Slagfjäder 6 Låsring 7 Pipa 8 Utdragare Bild 13. Utgångsläge 9 Justerskruv (fabriksinställd, får ej röras) 10 Justerskruv, avfyringskraft 11 Ställskruv, tryckpunkt 12 Avtryckare 13 Avtryckarlänk 14 Avtryckarhus 15 Avtryckarstång 12
17 Avfyring När vapnet är osäkrat och avtryckaren trycks in, påverkar justerskruven avtryckarlänken som vrids ner något. Då justerskruven för tryckpunkt når avtryckarlänken krävs en större kraft för att vrida avtryckarlänken ytterligare. Avtryckarlänken frigör avtryckarstången, som trycks undan av den fjäderbelastade tändstiftsmuttern. Tändstiftet trycks då fram och slår an mot patronens tändhatt som antänds och i sin tur antänder krutet i patronen. När krutet förbränns bildas ett mycket högt gastryck som driver projektilen framåt genom pipan och ut genom mynningen. En del av krutgaserna träffar mynningsbromsens bricka och studsar bakåt. Vapnet trycks då framåt och rekylkraften på skytten minskas med ca 40%. 1 Avtryckarstång 2 Avtryckarlänk Bild 14. Avfyring Bild 15. Avfyring 13
18 Upplåsning När slutstyckshandtaget vrids uppåt, trycks tändstiftsmuttern bakåt av det sneda urtaget i slutstycket och slagfjädern spänns. Samtidigt upphävs slutstyckets låsning i låsringen och mekanismen kan öppnas samt dras bakåt. Utdragning och hylsutkast När mekanismen dras bakåt, drar utdragaren med sig tomhylsan ut ur patronläget varefter den kastas ut av den fjäderbelastade utkastaren. När mekanismen når sitt bakre läge, stoppas rörelsen av slutstycksspärren. Inmatning och låsning När skytten trycker mekanismen framåt, för en av slutstyckets låsklackar med sig den översta patronen från magasinet. I slutet av rörelsen hakas tändstiftsmuttern upp av avtryckarstången. Slutstyckshandtaget vrids ner och slutstycket trycks fram ett stycke. Utdragaren snäpper över hylsflänsen och slutstycket reglas. Vapnet är färdigt för en ny avfyring. 14
19 Kikarsikte 11 Allmänt Kikarsikte 11 består i huvudsak av en aluminiumtub, ett optiskt linssystem (objektiv, omvändningssystem och okular) samt en streckplatta. Kikarsiktet förstorar mellan 3 och 12 gånger och synfältet är 110 mils vid 3x förstoring respektive 42 mils vid 12x. Streckplattan är belyst och ljusstyrkan kan justeras i 11 steg, detta gör siktet lämpligt att använda även under dåliga ljusförhållanden, exempelvis under skymning och gryning. Kikarsiktet har justerbar parallaxkompensation som ställs in från 50 m till (oändlighet), med markeringar för var 100 m. För att skydda mot störande motljus och reflexer finns ett motljusskydd som steglöst kan justeras (dras) i längsled. Justeringsrattar finns för okularinställning, höjdjustering, sidjustering, förstoringsgrad, parallaxkompensation samt belysning av streckplattan. För att skydda objektivet och okularet finns ett främre och ett bakre linsskydd. 1 Belysningsjusteringsratt 6 Sidjusteringsratt 2 Parallaxkompensation 7 Förstoringsjustering 3 Höjdjusteringsratt 8 Okularinställning (under 4 Motljusskydd linsskyddet) 5 Linsskydd 9 Linsskydd Bild 16. Kikarsikte 11 15
20 Streckplatta Streckplattan (mil-dot) består av en cirkel med ett centralt hårkors för riktning och streckindelning för bland annat målangivning och avståndsbedömning. Streckplattans centrala del (på bilden markerad med blå ram) visas i detalj i den nedre delen av bilden. 1 MIL motsvarar 10 cm / 100 m. Streckplattan är medförstorande vilket innebär att streckplattan kan användas för mätning oavsett vilken förstoringsgrad som är vald. Streckplattans mittdel är belyst. 16 Bild 17. Streckplatta
21 Okularinställning Synskärpan ställs in med okularinställningsringen som sitter under det bakre linsskyddet. Okularinställning görs (med bakre linsskyddet borttaget) genom att först ställa in siktet på den största förstoringen (12x), sedan vrida okularinställningsringen fullt moturs. Vrid sedan okularinställningsringen sakta medurs tills streckplattan syns klart och tydligt. Sätt tillbaka linsskyddet. Förstoringsgrad Bild 18. Okularinställningsring Förstoringen från 3x till 12x görs steglöst genom att vrida justeringsringen. Bild 19. Justeringsring, förstoring 17
22 Belysningsinställning Belysningen av streckplattan kan justeras i 11 steg. Justera belysningen efter aktuellt ljusförhållande så att den belysta delen av streckplattan lyses upp precis så att den syns. Om streckplattan belyses för mycket påverkas mörkerseendet negativt. Belysningen drivs av ett 3V-lithium-batteri (M ), CR 2032 som sitter bakom det o-ringstätade locket på justeringsratten. Batteriet har en drifttid på upp till 100 timmars kontinuerlig användning. Eftersom kapaciteten mellan olika batterifabrikat varierar kraftigt ska den första åtgärden vid drifttidsproblem eller driftstörningar vara att prova ett annat batteri. Om belysningen ställts in för ett speciellt ljusförhållande och siktet inte ska användas direkt kan justeringsratten ställas mellan två lägen. Belysningen släcks och batteriet förbrukas inte. På detta sätt går det snabbt att ställa in rätt belysning genom att bara vrida justeringsratten ett halvt snäpp. När siktet inte används ska belysningen stängas av helt, d v s ställas på 0. Belysningen kommer automatiskt att stängas av sex timmar efter sista justering. Bild 20. Belysningsjusteringsratt 18 Bild 21. Batteri (CR 2032) för streckplattans belysning
23 Parallaxkompensation Justeringsratten för parallaxkompensation har markeringar för distanserna 50 m, 100 m, 200 m, 300 m, 400 m, 500 m och. Om distansen till målet är känd, vrid justeringsratten tills aktuell distans tangerar den vita pilen. Om distansen till målet är okänd, vrid upp förstoringen till 12x. Vrid sedan parallaxjusteringen tills bilden av målet blir så klar som möjligt. Rör nu ögat uppåt och nedåt samtidigt som du vrider parallaxjusteringen. När det inte finns någon rörelse mellan bilden av målet och streckplattan är parallaxkompensationen korrekt justerad. Du kan nu också på rattens skala läsa av det ungefärliga avståndet till målet. Fel inställd parallaxkompensation kan ge träffpunktsförflyttning eller stor spridning. Bild 22. Justeringsratt för parallaxkompensation 19
24 Höjdjustering Uppsättningen ställs in med höjdjusteringsratten. Skalan är graderad snäpp. Snäppen känns tydligt vid vridning och bör alltid räknas. Var tionde snäpp har ett distinktare läge. Varje snäpp flyttar träffpunkten 0,1 MIL vilket motsvarar 1 cm / 100 m (2 cm / 200 meter o s v). Sidjustering Bild 23. Höjdjustering Sidjusteringsratten används för skottställning i sida samt för att kompensera för eventuell sidvind och rotationsavdrift. Ratten är indelad i 120 snäpp, varav 60 till höger och 60 till vänster. Snäppen känns tydligt vid vridning och bör alltid räknas. Var tionde snäpp har ett distinktare läge. Varje snäpp flyttar träffpunkten 0,1 MIL vilket motsvarar 1 cm / 100 m (2 cm / 200 meter o s v). Bild 24. Sidjustering 20
25 Kikarfäste 11 Kikarfäste 11 är tillverkat av mattsvart aluminium. För att fixera kikarsiktet finns två ringar med 45 överfall, dessa fästs med vardera sex skruvar. Skruvarna är låsta med låsvätska och förseglade. Skruvarna får inte lossas eller kontrolldras av skytten. På kikarfästets baksida finns en libell för kontroll av siktets och vapnets position i vågplanet. På fästets högra sida sitter en låsskena för fastsättning av fästet mot vapnets kilbasskena. Låsskenan skruvas fast med fyra insexskruvar som ska dras i den ordningsföljd som anges på skenan. Mellan fästringarna finns en 10 skåra för att kontrollera att inte kikarsiktet monteras roterat i förhållande till fästet, kontrollen görs med kontrollverktyget som finns i tillbehörslådan. Under fästet finns fem gängade hål i vilka rekylklackskruven ska sitta i ett av dem. Dessa hål fungerar som inställningsalternativ för kikarsiktets placering i längsled. På kikarfästet finns sju fästplatser för fästskenor. 1 Skåra 10 5 Insexskruv för fästskena 2 Överfall 6 Stoppskruv, libell 3 Fästplats för tillbehör 1 av 7 7 Libell 4 Fästskena Bild 25. Kikarfäste 11 21

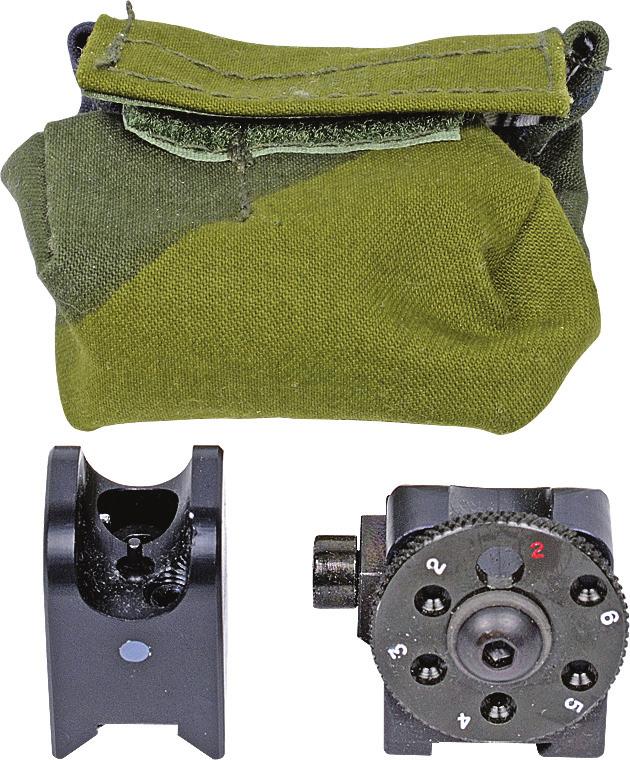

26 Tillbehör, beskrivning Reservriktmedel Siktet är ett s k "dioptersikte med stolpkorn". Det ställs in för olika avstånd genom att avståndsskalan vrids, så att märkningen för önskat avstånd står till höger om diopterhålet. Avståndsskalan är graderad för var 100:e meter, från 200 till 600 meter. För avståndet 200 meter finns dessutom ett skymningssikte som medger att mera ljus når ögat. Riktpunkten väljs alltid mitt i målet med reservriktmedlen. Ett visst överslag fås på de längre avstånden. Kornet upptar två streck i sida. För användning i skymning kan kornet kritas eller målas vitt. Både korn och sikte är märkta med vapennumrets tre sista siffror. Reservriktmedlen förvaras i ett fodral. Bild 26. Reservriktmedel Siktet skall placeras så långt tillbaka som möjligt samt på samma plats varje gång. Om siktet flyttas i längdled kan träffpunkten ändras. Kornet monteras på mynningsbromsens bakre del. Om kornet verkar "luta vrids hela mynningsbromsen (se nedan under mynningsbroms). Till låsskruvarna på reservriktmedlen används en 4 mm insexnyckel. 22
27 Mynningsbroms Mynningsbromsens uppgift är att dämpa rekylen, förhindra uppkast vid skjutning i låga ställningar, samt att fungera som fäste för kornet. Den dämpar rekylen genom att de utrusande krutgaserna trycker mynningsbromsens främre del ("brickan") framåt och drar därmed hela vapnet framåt. Den eliminerar på så sätt ca 40 % av rekylen. Mynningsbromsen låses vid pipan genom en tvärgående skruv (klämförband). Mynningsbromsens bakre del fungerar även som fäste för kornet (reservriktmedel). När kornet ej är monterat är det bra om dess gänga i mynningsbromsen skyddas mot smuts genom t ex en tejpbit. Bild 27. Mynningsbroms Anm Vid skjutning med 7,62 Prick måste mynningsbromsen demonteras p g a att precisionen påverkas negativt. Vid demontering lossas först skruven med en 4 mm insexnyckel. Skruva därefter av mynningsbromsen och sätt dit gängskyddet på pipans gänga. OBS När mynningsbromsen är borttagen skall pipans gänga skyddas med gängskyddet. Vid monteringen skruvas mynningsbromsen först helt in och sedan ut så mycket att den slutna delen är rakt ned. Därigenom undviks uppkast av jord, damm och snö i låga eldställningar. Om kornet först monteras underlättas inställningen. 23

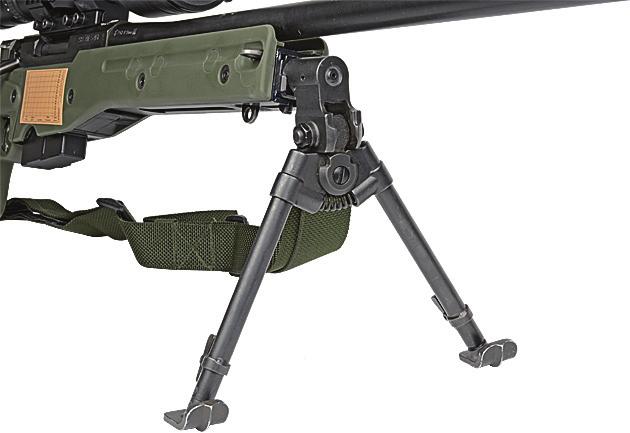

28 Benstöd Benstödet fästs i stommens framkant. För att ta bort benstödet måste du först trycka in spärren på undersidan. Benstödet kan fällas framåt eller bakåt efter det att benen först har "klämts" ihop. Benen kan dras ut varvid de låses i detta läge. För att kunna trycka in dem igen måste spärrarna hållas intryckta. Vid användning av benstödet är det viktigt att vapnet vilar fritt på benstödet (ca 90 vinkel mot vapnet), detta för att vapnet ska kunna rekylera fritt samt för att minska påfrestningen på benstödsfästet etc. OBS Benstödet får inte användas för rekylupptagning. Risk för att stödet går sönder. Bild 28. Benstöd 24

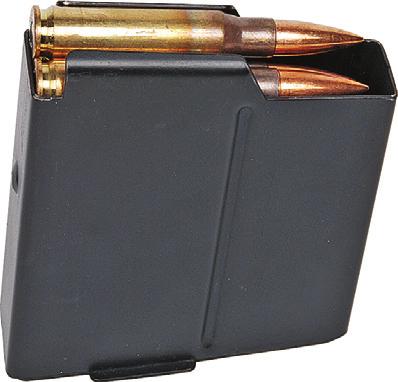

29 Magasin Magasin, skarp ammunition Magasinet rymmer nio patroner. Patronföraren fungerar även som sistaskottsspärr, dvs mekanismen kan inte stängas när magasinet är tomt. Det är viktigt att magasinen alltid hålls rena och torrtorkade samt att de skyddas mot deformation. Magasin, lös ammunition Bild 29. Magasin, skarp ammunition Lösskjutningsmagasinet har utvändigt en röd magasinbotten och en röd insats och patronförare. Lösskjutningsmagasinet används vid skjutning med lös ammunition och rymmer nio patroner. Invändigt, i magasinets bakre del, sitter en insats som förhindrar att skarp ammunition kan fyllas på. En speciell lösskjutningspatron utan projektil används istället för vanlig lös ammunition. Bild 30. Magasin, lös ammunition 25

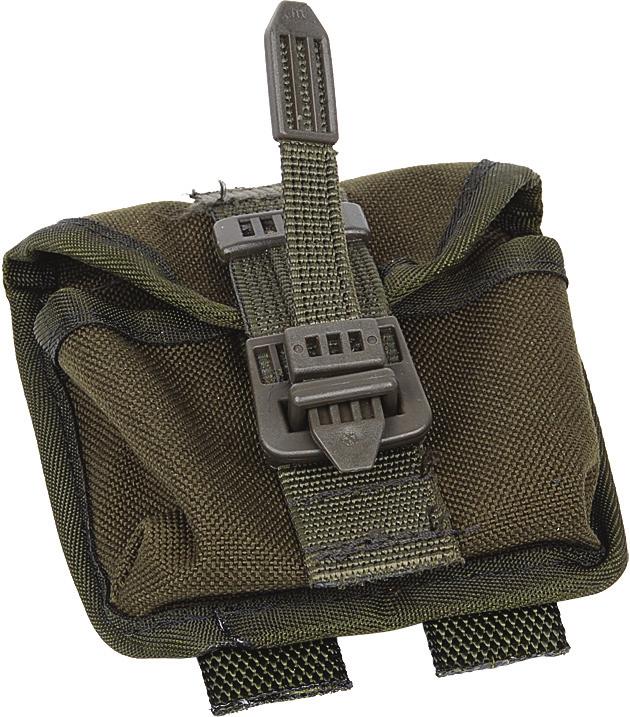

30 Magasinficka Magasinsfickan har plats för ett magasin. Fickans lock låses fast med ett snabbfäste som är försett med en slejf för att underlätta öppning. På fickans baksida finns hällor för fastsättning i stridsväst eller bälte. Bild 31. Magasinficka 26
31 Kolvförlängningsbrickor Kolvförlängningsbrickorna används för att anpassa kolvens längd till skyttens kroppsbyggnad. Det finns totalt fyra brickor, två 10 mm, en 20 mm och en 40 mm. dessa kombineras efter behov. Hålen genom brickorna är koniska. Sidan med större diameter ska vara vänd utåt för att underlätta monteringen. Vid in- och utlämning av vapnet ska 30 mm kolvförlängning sitta på vapnet. För fastskruvning av brickorna finns som tillbehör 16 insexskruvar i åtta olika längder. Vapenrem Bild 32. Kolvförlängningsbrickor Vapenremmen fungerar både som bärrem och skjutrem. När den används som skjutrem ökar möjligheterna att hålla vapnet stilla då inte benstödet används. Remmen är tvådelad och försedd med två karbinhakar. Den undre slingan är invändigt belagd med ett gummimaterial. En rätt hopsatt rem ser ut som på bilden nedan. Beroende på klädsel (årstid) och skjutställning kan remmens inställning behöva justeras. Den ska alltid spänna hårt vid anläggning. För handhavande, se avsnitt Användning av vapenrem, sidan 70. Bild 33. Vapenrem, hopsatt 27

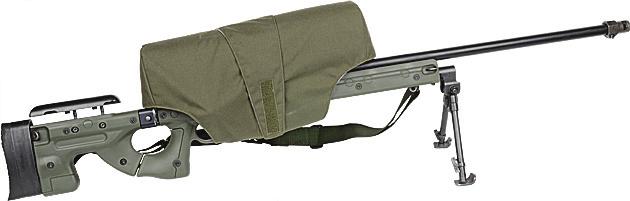

32 Mynningsskydd Mynningsskydden används som skydd för mynningen så att inte främmande föremål kommer in i loppet. Det går att skjuta igenom skydden, men projektilen kan påverkas, vilket kan medföra en träffpunktsförändring. Mynningsskyddet kan fästas med ett snöre genom öglan och bakom mynningsbromsen. Kikarskydd 11 Bild 34. Mynningsskydd Kikarskyddet är till för att skydda kikarsiktet och mekanismen från smuts och slag. Det har en stötdämpande insats. Skyddet har grön färg på den ena sidan och är vit på den andra. För att skifta färg måste den stötdämpande insatsen tas ur. Därefter vänds kikarskyddet ut och in. Bild 35. Kikarskydd, vänt med grön sida utåt 28 Bild 36. Kikarskydd, vänt med vit sida utåt
33 Universalverktyg Universalverktyget består av fem insexnycklar, en torxnyckel och en spårskruvmejsel. Dessa används enligt följande: Bild 37. Universalverktyg Insex 2,0 mm Insex 2,5 mm: Insex 3,0 mm: Insex 4,0 mm: Insex 5,0 mm: Torx T20 Spårskruvmejsel nollställning av justeringsrattar på kikarsiktet. skruvar för siddelar. skottställning av reservriktmedel i höjd och sida fästskruvar för kikarsiktets fäste, reservriktmedel, låsskruv för mynningsbroms, kindstöd, fastsättning reservriktmedel skruvar för bakkappa och kolvförlängningsbrickor. fastsättning av fästskenor på kikarfästet rekylklackskruv på kikarfästet. 29
34 Vapenvårdsmateriel Läskstång Läskstången är tillverkad av stål. Det är viktigt att den är ren inför varje ny dragning. En krokig läskstång eller en läskstång där änden mot vilken borstviskare/läskända fästs har grader får inte användas. Styrning för läskstång Bild 38. Läskstång Styrningen är tillverkad av plast och ska användas som styrning för läskstången vid dragning av pipan. Styrningens smala ände ska föras in i pipan vid patronläget. Styrningen förhindrar också att rengöringsskum, olja och smuts hamnar i lådan och avfyringsinrättningen. Borstviskare och läskända Bild 39. Styrning för läskstång Borstviskarna (de två översta) är tillverkade av kiselnylon. De används med CLP för att luckra upp krutslagg vid insmörjning. Skifta inte riktning då borsten är i loppet. Läskändan (nederst) används tillsammans med vårdlapp och är utformad så att riktningen genom loppet inte kan skiftas när läskändan dragits ut genom pipan. 30 Bild 40. Borstviskare och läskända
35 Rengöringsskum och rengöringsolja CLP Bild 41. Rengöringsskum och rengöringsolja CLP Rengöringsskummet används för att ta bort mantelrester och krutslagg från loppet. Pipan ska vara kall (handvarm) och i horisontellt läge vid rengöringstillfället. När flaskan skakats ska skummet sprutas från patronläget och framåt tills skummet blir synligt i pipans mynning. Skummet ska verka i minuter. När kopparn från mantelresterna lösts upp och oxiderats får skummet en blåaktig nyans. Pipan ska torrdras efter användning av rengöringsskummet. VARNING Använd skyddshandskar och skyddsglasögon vid användning av rengöringsskummet. Medlet är svagt frätande. VARNING Rengöringsskummet är extremt brandfarligt och ska förvaras på en väl ventilerad plats åtskild från antändningskällor. Rökning förbjuden. OBS Låt ej rengöringsrester komma i kontakt med avfyringsinrättningen och mekanismen. Rengöringsolja CLP finns som tillbehör dels i 60 ml flaska, dels i 20 ml flaska, den mindre flaskan förvaras i påsen (pos 15, bild 2). CLP används, efter att ha skakats väl, dels för rengöring av krutrester i pipan dels smörjning och korrosionsskydd av vapnets glidytor. Rengöringsoljan innehåller syntetolja och PTFE (Teflon). För ytterligare information, se instruktioner på flaskan. 31
36 Vårdlina 7,62 Vårdlina 7,62 används för snabb grovrengöring av pipan. På vårdlinans främre del sitter en mässingsvikt för att underlätta genomförandet genom pipan. Den första flossade delen har till uppgift att rensa pipan från partiklar innan mässsingsborsten som tar bort fastbränt krutslagg dras igenom, den sista delen rensar från lösa partiklar och drar pipan torr. Vårdlinan skall tvättas och återanvändas. Vårdlinan ska alltid dras från patronläget och framåt. Vårdlinan förvaras i tygpåsen. Anm Vårdlinan är avsedd som ett komplement till läskstång och vårdlapp, inte som ersättning. Bild 42. Vårdlina 7,62 OBS Skadad eller sliten vårdlina får inte användas. Risk att den brister och fastnar i loppet. 32
37 Optikvårdsmateriel Optikvårdssats Bild 43. Optikvådssats Optikvårdssatsen består av en väska med en 30 ml sprayflaska, en dammpensel med skyddshylsa, en torkduk samt en satslista. Flaskan fylls med rengöringsvätska 218 som används till att ta bort fläckar, fingeravtryck mm från linserna. Efter användning ska skyddshatten åter sättas på flaskan. OBS Laserfiltret får inte rengöras med Rengöringsvätska 218. Använd istället våtservetterna. Dammpenseln används för att borsta bort partiklar från linserna innan de rengörs med torkduken. Dammpenseln ska vara ren, byt pensel om den är smutsig. Skydda penseln med skyddshylsan. Hylsan ska alltid sitta på när penseln inte används. 33
38 Våtservett Våtservetterna är förpackade i askar om 10 servetter. Servetterna används för rengöring av kikarsiktets linser. Var noga med att på ett säkert sätt avlägsna partiklar från linsen innan servetten används, detta för att undvika repor. Torka försiktigt av linsens yta från mitten ut mot kanten av linsen. Använd lyftande rörelser istället för att gnugga. Våtservetterna förvaras i tygpåsen. Bild 44. Våtservett 34

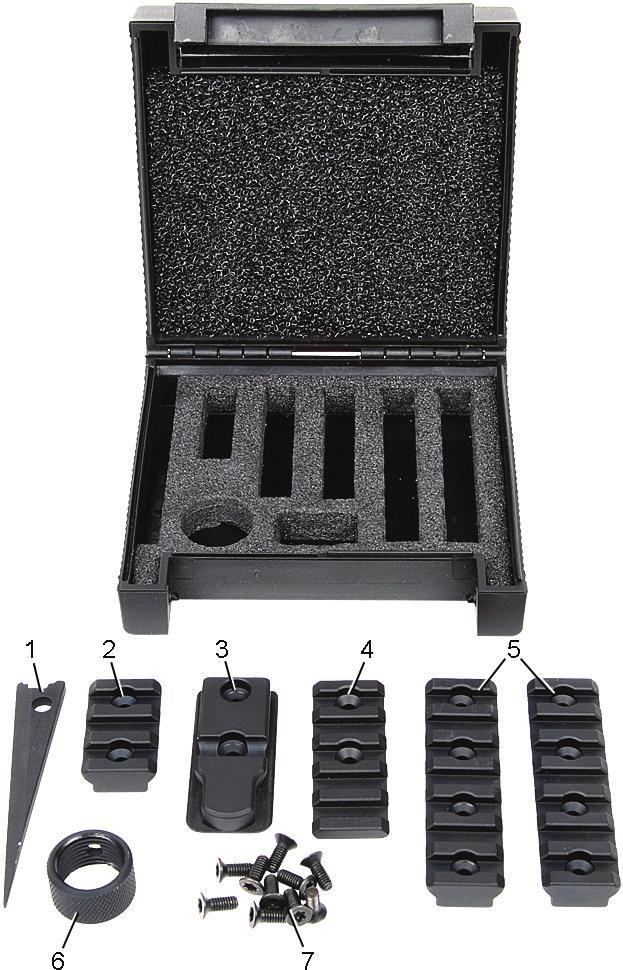

39 Tillbehörslåda 1 Kontrollverktyg 2 Fästskena 35 mm 3 Adapter BF AG/AK 4 Fästskena 55 mm 5 Fästskena 75 mm (2) 6 Gängskydd mynning 7 Fästskruv (10) Bild 45. Tillbehörslåda Kontrollverktyget i form av en 10 kil används dels för kontroll av kikarsiktets rotation i förhållande till kikarfästet dels för kontroll av fästskruvarnas längd. Fästskenorna finns i tre olika storlekar och används för fastsättning av tillbehör såsom laserpekare, vapenlampa etc. Fästskena 55 mm är avfasad i ena änden och är avsedd att fästas på kikarfästets främre del. Adaptern ska användas för fastsättning av bildförstärkare och monteras då på kikarfästets övre främre del. Gängskyddet ska skruvas på pipans gänga när mynningsbromsen är borttagen. 35
40 Laserfilter till kikarsikte 11 Laserfiltret ska skruvas fast på kikarsiktets motljusskydd och är avsett att skydda ögat mot lasrar med den våglängd/klass som står angivet på laserfiltret, exempelvis 1064 nm. Vid rengöring av laserfiltret ska våtservetterna användas inte rengöringsvätska 218. VARNING Repat eller skadat laserfilter ska bytas. Risk för ögonskador. OBS Vid ditsättning av laserfiltret på motljusskyddet, iakttag försiktighet. Risk att gängan skadas. Ströljusskydd Bild 46. Laserfilter Ströljusskyddet ska användas när bildförstärkare är monterat på vapnet. Ströljusskyddet har till uppgift att förhindra ljusläckage mellan bildförstärkaren och kikarsiktet. För användning, se avsnitt Ditsättning av bildförstärkare på kikarfästet, sidan Bild 47. Ströljusskydd

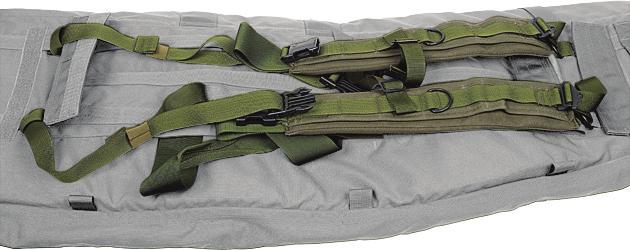

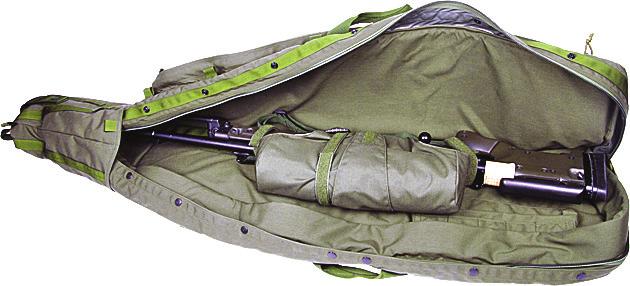

41 Vapenväska För förvaring av vapentillbehör eller annan materiel.finns det på ovansidans utsida två större fack och ett mindre (på det ena fackets lock). VARNING Vapnet får inte vara laddat när det förvaras i vapenväskan. Risk för vådaskott. Bild 48. På insidan finns fyra fästremmar med kardborre för fastsättning av vapnet samt ett lockförsett fack avsett för exempelvis ammunition. Innanför dragkedjan löper en skumgummiförsedd list som skydd för vapnet och eventuellt kikarsikte. Bild 49. Vapenväskans insida 37
42 Vid förvaring av PSG 90B med vikt kolv kan väskan vikas framtill och därmed göras kortare. Längst fram på den vikbara delen finns en ögla där den medföljande dragremmen kan fästas. Bild 50. Vapenväskan vikt för förvaring av ett kort vapen Väskan kan dels bäras som en väska med handtagen dels som en ryggsäck med den bärsele som finns instoppad i två fack undertill. Bild 51. Bärsele På undersidan har väskan tre påsydda förstärkningsband som skyddar mot slitage om väskan dras i terrängen med dragremmen, bärselen ska då vara instoppad i respektive fack. 38
43 Ammunition Till PSG 90B används följande typer av ammunition. Prick 7,62/10 PRICK, M är en underkalibrig prickskytteammunition för bekämpning av väl skyddade mål på långa avstånd. Projektilens höga utgångshastighet ger den en låg banhöjd och mindre känslighet för sidvind. Projektilen har drivspeglar av plast som lossnar utanför mynningen och en verkansdel av hårdmetall. 7,62/10 PRICK har större genomslag i hårda mål än 7,62/10 PPRJ. VARNING Vid användning av 7,62/10 PRICK måste mynningsbromsen vara borttagen från pipan. Risk för splitter från drivspeglarna. Bild 52. 7,62/10 PRICK i genomskärning Bild 53. 7,62/10 PRICK 39
44 Pansarprojektil 7,62/10 PPRJ, M har en projektil avsedd för att ge genomslag i hårda mål. Projektilen innehåller en hårdmetallkärna. Ytterst sitter en mantel av tombak (mässing med hög kopparhalt). Pansarprojektilen har svart spets. Bild 54. 7,62/10 PPRJ Normalprojektil 7,62/10 PRJ, M innehåller en blykärna. Ytterst sitter en mantel av tombak (mässing med hög kopparhalt). Projektilen är helt omålad. Ammunition tillverkad 1981 eller tidigare kan ha tombakpläterad stålmantel. Undvik att använda denna till PSG 90B. Bild 55. 7,62/10 PRJ Spårljusprojektil 7,62/10 SLPRJ, M har en projektil med spårljus för att underlätta eldreglering. I spårljusprojektilen har blykärnans bakre del bytts ut mot en anfyringssats och en lyssats. Ytterst sitter en mantel av tombak (ca 90 % koppar och 16 % zink). Vid avfyring antänder krutgaserna anfyringssatsen som i sin tur antänder spårljuset ca 100 meter ut i banan. Spårljuset brinner upp till meter. Spårljusprojektilen har en vitmålad spets. Vid skjutning med enbart spårljusprojektil uppstår ofta mer avlagringar i loppet. Detta kan undvikas genom att också skjuta enstaka normalprojektiler. 40 Bild 56. 7,62/10 SLPRJ
45 IR-spårljusprojektil 7,62/10 IR-SLPRJ, M Projektilen är uppbyggd som spårljusprojektilen men lyssatsen avger ett infrarött sken som endast kan uppfattas med bildförstärkare. Projektilen har lilamålad spets. Bild 57. 7,62 IR-SLPRJ Blind patron PSG 7,62 PSG BLINDPTR, M Patronen är särskilt avsedd för PSG 90/90B. Patronen saknar laddning och har en dämpfunktion för tändstiftet för att minska slitage på tändspetsen vid upprepade blindavfyringar i samband med laddövningar. Blind patron Bild 58. 7,62 PSG BLINDPTR 7,62 BLIND PTR, M Denna patron har en grönoxiderad projektil och nickelfärgad hylsa med tre rillor instansade runt livet. Blind patron saknar laddning och används exempelvis vid övning av laddning och patron ur. Bild 59. 7,62 BLIND PTR 41
46 Lös patron 7,62 LÖS PTR 10 PS, M Denna patron består av en hylsa av plast och metall samt krut. Patronen saknar projektil, hylsöppningen är istället stjärnstrypt. Lösskjutningspatronen är kortare än den skarpa ammunitionen samt rödfärgad. VARNING 7,62/10 LÖS PTR (med träprojektil) får inte användas i PSG 90B. Risk för personskada. Bild 60. 7,62 LÖS PTR 10 PS 42
47 Ballistik Kulbanan Kulbanan är krökt som en vattenstråle från en vattenslang. Om du vill träffa ett mål på t ex 300 m måste pipan vara inriktad över målet. Avståndsratten sänker då streckplattan i kikarsiktet, vilket gör att du riktar pipan över målet. Kulan kommer då att på sin väg mot målet att befinna sig över siktlinjen för att på 300 m korsa den och att därefter befinna sig under siktlinjen. Eftersom kulan p g a luftmotståndet hela tiden tappar hastighet (retarderar) kommer den nedåtgående delen av kulbanan att ta längre tid och därmed vara mera krökt än den uppåtgående delen. Bild 61. Kulbanan Vinkeln mellan pipans kärnlinje och siktlinje kallas vapnets uppsättnings vinkel (U0). Kulans nedslagsvinkel (ψ; uttalas täta ) är vinkeln mellan projektilbanan och siktlinjen. Båda vinklarna mäts i streck. Som du ser är nedslagsvinkeln större än uppsättningsvinkeln. Bantoppen (ytopp) befinner sig på ca 55% av skjutavståndet. Vindavdrift Ju längre tid projektilen befinner sig i luften och ju mer det blåser, desto mer påverkas projektilen i sidled. Du måste därför "hålla upp" mot vinden eller kompensera med sidratten. Det är vinden vid skytten som ger mest avdrift. Detta beror på att projektilen ändrar riktning p g a vinden. En nog så liten riktningsändring i början ger ett stort utslag på längre skjutavstånd. Rotationsavdrift På grund av att pipans räfflor är högervridna erhålls en avdrift åt höger. Denna avdrift märks dock först på längre håll. 43
48 Temperaturkorrektion Projektilen påverkas av yttertemperaturen på två sätt: 1. Då krutet blir kallare sjunker dess förbränningshastighet och därmed fås ett lägre gastryck och lägre utgångshastighet. Utgångshastigheten sjunker med ca 0,8 m/s per C som temperaturen sänks. 2. Då temperaturen sjunker ökar luftens densitet och luften blir tjockare. Projektilen tappar därför fortare sin hastighet. Dessa båda faktorer samverkar, men märks först på längre håll. För att kompensera för detta, se ballistikkortet som sitter på vapnet. 44
49 Handhavande Vapenkontroll Gör patron ur, se avsnitt Patron ur, sidan 52. Kontrollera att: 1. lopp, patronläge och låda är fria från främmande föremål 2. mängden smörjmedel i vapnet är anpassad till yttertemperaturen 3. lådan är felfri genom upprepade mekanismrörelser 4. vapnet inte kan avfyras i säkrat läge 5. vapnet kan avfyras i osäkrat läge 6. benstödet kan fällas ut och låsas i utfällt läge samt att det inte har några sprickbildningar 7. mynningsbromsen inte har några skador och sitter fast. Sätt vid behov på mynningsskyddet. Om 7,62/10 PRICK ska användas ska mynningsbromsen vara ersatt med gängskyddet 8. kikarsiktet sitter fast och är oskadat samt att linsskydden hålls kvar i uppfällt läge. Stäng skydden, kontrollera att grundsiktet är inställt och att sidjusteringsratten står på 0 9. streckplattans belysning fungerar samt att parallaxkompensationen är inställd för grundsiktets avstånd. 10. laserskyddsfiltret är oskadat (och monterat om risk/hotbild finns) 11. fästskenor och tillbehör på kikarfästet sitter fast 12. magasinen är oskadade samt att patronföraren inte kärvar 13. kolven kan spärras i utfällt och infällt läge 14. bakkappan sitter fast och inte kan flyttas/justeras när skruven är åtdragen. Vid behov och om möjlighet finns kan vapnet kontrollskjutas med 1 4 skott för att kontrollera skottställningen och säkerställa att inte en oljefilm i pipan påverkar första skottet. Påfyllning av magasin 1. Kontrollera att ammunitionen är av rätt slag och är oskadad. 2. Fyll magasinet med nio patroner genom att trycka ner dessa så nära bakkanten som möjligt. Vid behov skjuts patronen mot bakkanten. 45
50 Laddning I stående ställning hålls vapnet i vänstra handen med mynningen snett uppåt och kolven stödd mot stridsväst/motsvarande. I liggande ställning hålls vapnet med kolven sänkt från höger axel med vänster hand. 1. Sätt i ett fyllt magasin, varvid ett tydligt snäpp ska höras. Kontrollera att magasinet sitter fast. 2. För slutstyckshandtaget uppåt och dra mekanismen bakåt så långt det går. 3. Tryck mekanismen framåt och vrid handtaget åt höger. Tändstiftets bakre del sticker nu ut från styrhylsan. 4. Säkra och ta ned vapnet. 46
51 Mekanismrörelse Behåll vapnet mot axeln under omladdningen och blicken på målet. Mekanismrörelsen ska vara stadig och kraftfull, men rörelsen måste alltid vägas mot situationens krav på att undgå upptäckt. 1. För slutstyckshandtaget uppåt och dra mekanismen bakåt så långt det går. 2. Tryck mekanismen framåt och vrid handtaget åt höger. 3. Fortsätt eldgivningen eller säkra vapnet. 47

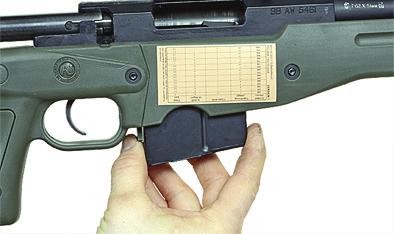

52 Magasinbyte Byte av magasin till samma ammunitionsslag (ej skjutit tomt) 1. Kontrollera att vapnet är säkrat. 2. Tryck magasinspärren framåt och ta ur magasinet. 3. Sätt i ett fyllt magasin, varvid ett tydligt snäpp ska höras. Kontrollera att magasinet sitter fast. 4. Ta hand om det utbytta magasinet och stäng ficklocket. 48
53 Byte av magasin till annat ammunitionsslag 1. Kontrollera att vapnet är säkrat. 2. Tryck magasinspärren framåt och ta ur magasinet. 3. Sätt i ett fyllt magasin, varvid ett tydligt snäpp ska höras. Kontrollera att magasinet sitter fast. 4. Osäkra vapnet. 49
54 5. För slutstyckshandtaget uppåt och dra mekanismen bakåt så långt det går. En patron dras ur patronläget och kastas ut åt höger. 6. Tryck mekanismen framåt och vrid handtaget åt höger. Tändstiftets bakre del sticker nu ut från styrhylsan. 7. Säkra vapnet. 8. Ta tillvara magasinet och utkastad patron. 50
55 Omladdning Magasinet är tomt, mekanismen kan inte föras framåt på grund av magasinklacken. 1. Tryck magasinspärren framåt och ta ur magasinet. 2. Sätt i ett fyllt magasin, varvid ett tydligt snäpp ska höras. Kontrollera att magasinet sitter fast. 4. Tryck mekanismen framåt och vrid handtaget åt höger. OBS Om inte mekanismens rörelse sker från det bakre ändläget och framåt finns det risk för matningsfel. 5. Fortsätt eldgivningen eller säkra. 6. Ta hand om det utbytta magasinet. 51
56 Patron ur Håll vapnet som vid laddning. 1. Kontrollera att vapnet är säkrat (om mekanismen är öppet på grund av sistaskottsspärren utförs punkterna 2 och Tryck magasinspärren framåt och ta ur magasinet. 3. Osäkra vapnet. 4. För handtaget uppåt och dra mekanismen bakåt så långt det går. En patron dras då ur patronläget och kastas ut åt höger. 5. Kontrollera att lådan och patronläget är tomma genom att se in i magasinstyrningen, lådan och patronläget. 52
57 6. Känn efter med handen i magasinstyrningen, lådan och patronläget. 7. För mekanismen framåt och vrid handtaget åt höger. 8. Blindavfyra. 9. Ta tillvara eventuellt utkastad patron samt magasin. OBS Vapnet kan inte säkras efter blindavfyringen eftersom tändstiftsfjädern inte är spänd. 53
58 Åtgärder vid eldavbrott 1. Behåll vapnet i skjutriktningen. 2. Känn efter med höger hand att magasinet sitter fast. 3. För handtaget uppåt och dra mekanismen bakåt så långt det går. Kontrollera att en patron kastas ut. 4. Kontrollera att patronläget är tomt. VARNING Risk för hylssprängning om en ny patron matas fram mot en patron som sitter kvar i patronläget. 54
59 5. För mekanismen framåt och vrid handtaget åt höger. 6. Fortsätt eldgivningen eller säkra. 7. Ta tillvara eventuellt utkastad patron samt magasin. Om eldavbrott uppstår på nytt, gör patron ur och felsök enligt schemat, se avsnitt Felsökning, sidan
60 Isärtagning och hopsättning av vapnet Nedan beskrivs den isärtagning som får ske vid trupp. Isärtagning OBS Vapnet får ej stödjas mot marken/golvet då kolven är fälld. Risk för skador på kikarsiktet. Bild 62. Vapnet får ej stödjas mot marken/golvet då kolven är fälld Mekanism (vid daglig tillsyn) 1. Gör patron ur, se avsnitt Patron ur, sidan Tryck in kolvspärren och vik kolven åt sidan så att mekanismen kan tas ut. OBS! Vapnet kan lätt tippa när kolven är vikt åt sidan. Kontrollera att vapnet står stadigt på benstödet.risk för skador på kikarsiktet. 3. Dra tillbaka mekanismen. 4. Tryck in slutstycksspärren och ta ut mekanismen. 56
61 Mekanism (vid särskild tillsyn) 1. Gör patron ur, se avsnitt Patron ur, sidan Spänn slagfjädern genom att föra slutstyckshandtaget uppåt och sedan nedåt igen. Ställ säkringen i mittläget. 3. Tryck in kolvspärren och vik kolven åt sidan så att mekanismen kan tas ut. OBS! Vapnet kan lätt tippa när kolven är vikt åt sidan. Kontrollera att vapnet står stadigt på benstödet.risk för skador på kikarsiktet. 4. Vik upp slutstyckshandtaget och dra tillbaka mekanismen. 5. Tryck in slutstycksspärren och ta ut mekanismen. 57
62 6. Tryck in styrhylsans låstapp och vrid styrhylsan ett halvt varv medurs. 7. Skilj slagmekanismen från slutstycket. 58
63 Magasin 1. Tryck ned patronförarens bakre del ca 1 cm. ta tag i dess främre del och vrid den 45 moturs och för patronföraren framåt/uppåt. 2. Ta ur magasinfjädern och patronföraren från magasinstommen. 59
64 Hopsättning Mekanism (vid särskild tillsyn) Punkterna 3 7 gäller även för ditsättning efter daglig tillsyn. 1. Passa in styrhylsans låsklackar i urtaget i slutstycket. 2. Tryck in och vrid medurs tills låstappen snäpper in. 3. Kontrollera att kolven är vikt åt sidan så att mekanismen kan föras in i lådan. 60
65 4. Tryck in slutstycksspärren och passa in mekanismen i lådan. 5. För fram mekanismen ca 2 cm, släpp spärren och vrid mekanismen tills spärren snäpper in. 6. Stäng mekanismen. VARNING Klämrisk när kolven viks tillbaka mot vapnet. 7. Vik tillbaka kolven och kontrollera att den låses fast av spärren. 8. Osäkra och blindavfyra. 61
66 Magasin 1. För ned magasinfjädern i magasinstommen. Patronföraren vinklas 45 i bakkant. 2. Tryck ner patronföraren i magasinstommen. 62
67 Individuell anpassning av vapnet Anpassning av kolv 1. Ta på den utrustning som ska användas, exempelvis fältuniform, tröja, stridsväst etc. 2. Inta liggande skjutställning och dra tillbaka mekanismen så långt det går. 3. Mekanismens styrhylsa ska vid rätt kolvlängd nästan vidröra kinden. Detta för att omladdning ska kunna ske utan att behöva röra på huvudet (bibehålla målet i siktet). 4. Om kolvens längd behöver justeras; lossas bakkappans två insexskruvar med universalverktygets 5 mm insexnyckel. Ta bort bakplattan och lägg till eller ta bort erforderligt antal kolvförlängningsbrickor. Vid återmontering, kontrollera att rembygeln sitter på plats och dra ej skruvarna för hårt. För att se vilka skruvlängder som passar till vald kolvförlängning, se nedanstående tabell. Skruvlängd Kolvförlängningsalternativ (exkl bakkappa) 25 mm 10 mm 35 mm 20 mm 45 mm 30 mm 55 mm 40 mm 65 mm 50 mm 75 mm 60 mm 85 mm 70 mm 100 mm 80 mm 63
68 Anpassning av kindstöd 1. Kindstödet kan justeras i både höjd- och sidled. För justering se nedan. 2. För höjdjustering och borttagning av kindstödet lossas två insexskruvar på kolvens högra sida med en 4 mm insexnyckel. 3. När kindstödet är borttaget kan kindstödet justeras i sidled. Detta görs genom att lossa de två insexskruvarna med en 4 mm insexnyckel och skjuta stödet åt vänster eller höger till önskad position. Anpassning av kikarsikte Efter att ha anpassat kolvlängden ska kikarsiktets avstånd från ögat (ca 95 mm) kontrolleras. Gör så här: blunda och lägg an vapnet så att det känns bra öppna ögonen. Hela synfältet ska nu synas i kikarsiktet. Om exempelvis endast en del av synfältet syns med en svart ring runt ytterkanten sitter kikasiktet för långt från ögat och måste flyttas bakåt. Om kikarsiktet måste flyttas, se nedan. 2. Skruva loss kikarsiktet, komplett med kikarfästet genom att lossa de fyra skruvarna med en 4 mm insexnyckel (skruvarna behöver ej tas bort helt). OBS Skruvarna till kikarfästets överfall får ej lossas eller dras åt av skytt.
69 3. De justeringsmöjligheter som finns är fem gängade hål på kikarfästets undersida och tre hål i lådans kilbasskena.vi behov, flytta rekylklackskruven till lämpligt hål i kikarfästet. 4. När rekylklackskruven sitter i önskat hål i fästet; passa in rekylklackskruven mot ett lämpligt hål i kilbasskenan. Luta kikarsiktet åt vänster och håll in kikarfästets fasade klack mot kilbasskenan. Luta sedan tillbaka siktet åt höger och tryck in fästets låsskena mot kilbasskenan. 5. Skruva fast skruvarna i den ordningsföljd som finns angiven på kikarfästets låsskena. Kontrollera att hela synfältet syns vid anläggning. Tips! Första gången kikarfästet skruvas fast på vapnet, dra skruvarna med en momentnyckel- 5,0 Nm. Märk sedan skruvarna (ex. med vit färg) på lämpligt sätt mitt för de streck som finns vid siffrorna som anger åtdragningsordningen. Med skruvarna märkta är det nästa gång fästet ska monteras lätt att, utan momentnyckel, dra skruvarna med ett jämnt moment genom att dra fast dem tills märkningen tangerar strecken på fästskenan (detta förutsätter att skruvarna sitter på sin ursprungliga plats). 65
70 Ditsättning av bildförstärkare på kikarfästet Exemplet nedan visar ditsättning av bildförstärkare AG90B eller Ak 5B MOD (SIMRAD) på kikarfäste 11. OBS Innan fästskenor skruvas dit och tillbehör fästs, kontrollera att kikarsiktet inte kan skadas eller att dess funktion blir nedsatt. 1. Ta fram adapter M , kontrollverktyget samt två skruvar från tillbehörslådan. 2. OBS! för långa skruvar kan skada kikarsiktet. Kontrollera med kontrollverktyget att skruvarna inte är för långa genom att placera skruven i adaptern och hålla ner den, sätt därefter verktyget mot adapterns baksida för kontroll av skruvens utstick. 3. Skruva fast adaptern på kikarfästet. Anm! Om adaptern ska sitta på en längre tid, använd låsvätska M LÅSVÄTSKA 842 på skruvarna. 4. Vrid linsskyddet så att det öppnar 90 åt höger. 66
71 5. Sätt dit ströljusskyddet på bildförstärkaren med den breda delen nedåt (åt höger på bilden). 6. Sätt dit bildförstärkaren på adaptern. OBS! Kontrollera att ströljusskyddet passar väl in i kikarsiktets motljusskydd. Lås fast bildförstärkaren genom att vrida låsarmen fullt framåt. Om låsarmen inte kan föras fram till låst läge, kontrollera att: 6a. motljusskyddet är fört till det bakersta läget på kikarsiktet 6b. bildförstärkarens fäste är monterat med de främre skruvarna 6c. kikarsiktet inte är monterat för långt fram i kikarfästet. Minst 4 mm avstånd ska finnas mellan bakre överfallet och belysningshusets fasning. Om kikarsiktet måste flyttas i ringarna så skall detta göras av vapentekniker. 67
72 Ditsättning av extraskenor på kikarfästet På kikarfästet finns sju platser för montering av fästskenor. Dessa används för montering av tillbehör som rödpunktsikte för skjutning på korta håll, klinometer (höjdvinkelmätare), vapenlampa, laserpekare och laserbelysare. Dessa ingår inte i PSG 90B /T utan tillförs vid behov. I exemplen nedan visas hur mörkerriktmedel AK 5 och rödpunktssikte monteras. Anm Fästskenor och tillbehör ska monteras på sådan plats att vapnets funktion och övriga tillbehör inte påverkas. Mörkerriktmedel AK 5 1. Ta fram en fästskena 75 mm och två skruvar från tillbehörslådan. 2. OBS! för långa skruvar kan skada kikarsiktet. Kontrollera med kontrollverktyget att skruvarna inte är för långa genom att placera skruven i fästskenan och hålla ner den, sätt därefter verktyget mot adapterns baksida för kontroll av skruvens utstick. 3. Skruva fast fästskenan på kikarfästets vänstra sida. 4. Sätt dit mörkerriktmedlet på fästskenan och lås fast den genom att vrida låsarmen. 68
73 Rödpunktssikte 1. Ta fram en fästskena 55 mm (fasad i ena änden) och två skruvar från tillbehörslådan. 2. OBS! för långa skruvar kan skada kikarsiktet. Kontrollera med kontrollverktyget att skruvarna inte är för långa genom att placera skruven i fästskenan och hålla ner den, sätt därefter verktyget mot adapterns baksida för kontroll av skruvens utstick. 3. Skruva fast fästskenan på kikarfästets högra sida. 4. Sätt dit rödpunktssiktet på fästskenan och skruva fast det. 69

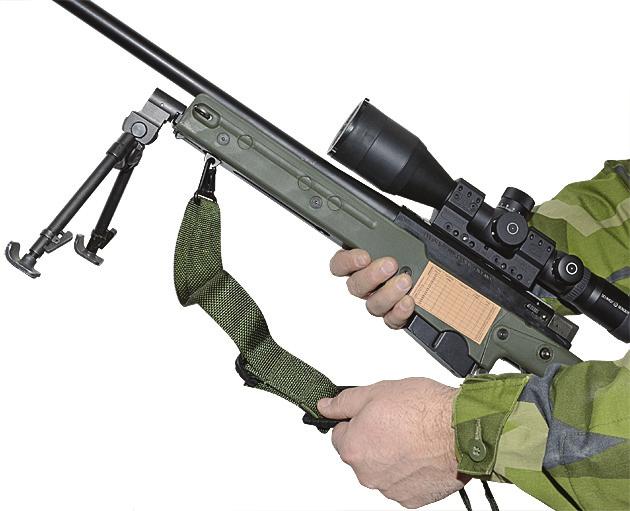

74 Användning av vapenrem 1. Vrid remmen utåt. 2. Trä in armen genom öglan och dra åt öglan så högt upp på överarmen som möjligt. 3. Fatta framtill på stocken över vapenremmen. 4. Längden på remmen anpassas så att den vid anläggning är hårt spänd mellan överarmen och stödhanden. 70
75 Skottställning OBS Mynningslaser bör ej användas. Risk för skador på pipan. Kikarsikte Skottställning görs genom att skjuta en träffbild med tre skott på 100 m. Som riktpunkt kan svarta klisterlappar mot en vit bakgrund användas. Räkna ut hur mycket du måste höjd- och sidjustera med respektive ratt. Ett snäpps vridning flyttar träffpunkten 0,1 mil (1 cm på 100 m). Om medelträffpunkten ligger för lågt, vrids höjdjusteringsratten medurs åt TP-höj (träffpunkt höj). Om medelträffpunkten ligger för högt vrids höjdjusteringsratten moturs. Om ratten är dragen i botten, dvs index står på 0, lossar du de två insexskruvarna på ratten ett halvt varv vardera. Vrid ratten beräknat antal snäpp medurs och dra åt skruvarna. Vrid tillbaka ratten moturs aktuellt antal snäpp. Om medelträffpunkten ligger till vänster, vrids sidjusteringsratten åt TP-H (träffpunkt höger). Om medelträffpunkten ligger till höger, vrids sidjusteringsratten åt TP-V (träffpunkt vänster). Skjut en ny träffbild och kontrollera resultatet. Om träffpunkten fortfarande ligger fel upprepas åtgärderna tills vapnet är riktigt skottställt. När vapnet är skottställt justeras skalan på höjdjusteringsratten genom att de två insexskruvarna lossas ett halvt varv vardera. Vrid därefter ratten tills 1 (för 100 meter) tangerar den vita pilen (det ska inte kännas några snäpp när ratten vrids). Dra åt de två insexskruvarna lätt. Justera därefter skalan för sidjusteringen genom att lossa de två insexskruvarna ett halvt varv vardera, vrid sidjusteringsratten tills 0 tangerar den vita pilen. Dra fast det två skruvarna lätt. Reservriktmedel Höjdjustering görs på kornet och sidjusteringen på siktet. Ett kvarts varvs vridning (i höjd respektive sida) flyttar träffpunkten 0,25 streck (2,5 cm på 100 m, 5 cm på 200 m osv). Till justerskruvarna används en 3 mm insexnyckel. Om inskjutning görs på 100 m, skottställs vapnet med 10 cm överslag. 71
76 Felsökning Fel Symptom Trolig orsak Åtgärd Matningsfel Mekanismen fastnar på väg fram mot patronläget Deformerade magasinsläppar Byt magasin Smuts, snö, is i låda eller patronläge Rengör låda och patronläge Mekanismen förs fram utan att ta med sig en patron, s k blindmatning Magasinet fel isatt Sätt i magasinet rätt Patronen matas ej ut från magasinet utan fastnar på väg mot patronläget Mekanismen ej draget till det bakre läget Dra mekanismen till det bakersta läget, ta bort patroner som fastnat, ta ur magasinet och börja om För lös mekanismrörelse Mer kraft i mekanismrörelsen Magasinet felaktigt Byt magasin Patronen fastnar halvvägs in i patronläget Deformerad patron Byt ut felaktig ammunition Smuts eller rost i patronläget Rengör patronläget Låsningsfel Mekanismen låser ej fullständigt i pipan Smuts eller rost i låsläget. Smuts på eller i mekanismen Ta bort och rengör mekanismen samt låsläget Mekanismen fastnar i framfört läge Patronläget för varmt p g a ihållande eldgivning Låt vapnet kallna 72
