40 mm Granattillsats ak
|
|
- Johannes Svensson
- för 5 år sedan
- Visningar:
Transkript
1
2 SoldR Mtrl Vapen 40 mm Granattillsats ak Central lagerhållning: Försvarets bok- och blankettförråd 1
3 FÖRSVARSMAKTEN : Armétaktiska kommandot TFD Soldatreglemente för vapenmateriel, 40 mm Granattillsats till ak 4 och ak 5 (SoldR Mtrl Grtillsats) 2001 års utgåva (M ), fastställs. Reglementet innehåller bestämmelser för handhavanden. Därmed upphävs FMV IBOK 40 MM GRANATTILLSATS, M , Alf Sandqvist Sivert Sahlström 2001 Försvarsmakten, Stockholm Boken är producerad i samarbete med Försvarets materielverk och AerotechTelub Information & Media AB Berlings Skogs Tryckeri, Trelleborg 2001 M
4 Förord Det främsta syftet med Soldatreglemente för vapenmateriel (SoldR Mtrl Vapen) är att befrämja säkerhet och effektivitet i Försvarsmaktens verksamhet. Reglementet innehåller föreskrifter samt förklarande texter och bilder för sådan grundläggande verksamhet, där avvikelser från de föreskrivna handlingssätten kan innebära skador på personal och materiel. Föreskrifter markeras med en linje i yttermarginalen. Vid utbildning och övningar i fred, vid höjd beredskap och i krig, då övningar inte är direkta förberedelser för stridshandlingar, gäller de föreskrivna säkerhetsbestämmelser som finns i SäkI Försvarsmaktens säkerhetsinstruktion för vapen och ammunition m m. Vid insatser där våld kan komma att utövas gäller de föreskrifter som fastställs av överbefälhavaren. Reglementet gäller för all militär personal som är anställd eller verksam inom Försvarsmakten. Chefer på olika nivåer säkerställer att övriga vid behov delges reglementets innehåll. Den vapenmateriel som SoldR Mtrl Vapen beskriver är nu samskriven med FMV materielpublikationer. FMV reparations- och underhållsinstruktioner ingår inte i denna serie. SoldR Mtrl Vapen skall användas i utbildningen och ersätter FMV materielbeskrivningar i vapensatserna. SoldR Mtrl Vapen innehåller i vissa fall endast grunderna för reglerad verksamhet. Utförligare bestämmelser och riktlinjer för skjututbildning framgår av Skjutreglementen för Försvarsmakten (SkjutR). Texten på gul platta innebär fara vid felaktig hantering. Varning! OBS! risk för personalskador risk för materielskador 3
5 Innehåll Allmänt... 5 Data... 6 Tillbehör... 7 Hantering av tillbehör... 8 Konstruktion Lådan Eldröret Överdelen Isärtagning och hopsättning Isärtagning Hopsättning Montering Demontering Funktion Utgångsläge Avfyring Upplåsning, hylsutkast och uppspänning Inmatning och låsning Riktmedel Allmänt Skottställning Ammunition mm gevärsspränggranat mm gevärsövningsgranat mm gevärsladdblindgranat Handhavande Vapenkontroll Ladda Omladdning Patron ur Åtgärder vid eldavbrott Felsökning Förebyggande underhåll Daglig tillsyn Särskild tillsyn
6 Allmänt Allmänt M GRTILLSATS AK 4 M GRTILLSATS AK 5 Granattillsatsen är ett enkelskottsvapen som monteras under pipan på en automatkarbin. Vapnet är avsett för bekämpning av mål upp till 350 meter. Riktmedlen utgörs av sikte och korn. Som ammunition används spränggranater. Granattillsatsen finns i två versioner, en för ak 4 och en för ak 5. Skillnaden mellan versionerna är utformningen av granattillsatsens fästen och överdelar. Granattillsats till ak 4 Granattillsats till ak 5 5
7 Data Data Kaliber x hylslängd Vikt Längd Praktiska skjutavstånd Punktmål Ytmål 40 x 46 mm 1,5 kg 385 mm 150 m 350 m Utgångshastighet, V 0 84 m/s (sgr) Visirlinje 138 mm Vital vapendel Eldröret 6
8 Tillbehör Tillbehör Tillbehör till 40 mm granattillsats 1. Granatväska, 2 st 2. Mynningsskydd, 2 st 3. Kontrolldon 4. Borstviskare med dragsnöre 7

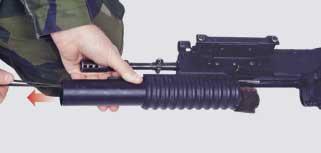

9 Tillbehör Hantering av tillbehör Mynningsskydd Mynningsskyddet hindrar främmande föremål från att komma in i eldröret och skyddar i viss mån mynningen mot stötar. Det går att skjuta igenom skyddet, men det kan medföra en förändring av träffpunkten. Mynningsskyddet kan fästas med ett snöre som knyts och tejpas runt eldröret samt runt fliken på skyddet. Granatväska Granatväskan rymmer två granater. Den sätts fast i oket till stridsbältet. 8
10 Tillbehör Kontrolldon Kontrolldonet är orangefärgat. När det är placerat i patronläget visar det att vapnet är oladdat. Borstviskare Borstviskaren används för rengöring av eldröret och används i kombination med rengöringsolja CLP. Den skall dras från patronläget mot mynningen. Rengöring av eldrör 9
11 Konstruktion Konstruktion Vapnet består av låda, eldrör och överdel. Lådan På lådan sitter ett främre och ett bakre fäste som låser fast granattillsatsen vid automatkarbinen. Fästena är olika för ak 4 och ak 5. På ak 4 låses granattillsatsens låda fast vid vapnet med handskyddets låsbult. På ak 5 låses granattillsatsens låda fast vid vapnet med hjälp av en snäppfjäder samt en urfasning, som passar till handskyddets låsnitar på vardera sidan om gasblocket. Vid vänstra sidan sitter eldrörsspärren, som öppnar eldröret vid laddning och patron ur. På ovansidan finns eldrörsstoppet, som helt kan frigöra eldröret från lådan. Eldrörsstoppet är endast åtkomlig då överdelen är borttagen. Baktill sitter avfyringsinrättningen med säkring och avtryckare. Främre fäste Eldrörsstopp Bakre fäste Eldrörsspärr Låda till ak 5 Säkring Avtryckare 10
12 Konstruktion Säkringen Säkringen har två lägen: Bakåt säkrat Framåt osäkrat Vapnet kan inte säkras efter avfyring slagfjädern är då slappad. Säkrad Osäkrad Eldröret På bakre delen av eldröret sitter en handtagsdel av plast, som är försedd med rillor för att man skall få ett bättre grepp. När granattillsatsen används skall man alltid hålla i handtagsdelen. Invändigt är eldröret försett med räfflor som bringar granaten till rotation vid skjutning. Röret har relativt tunna väggar och skall aktas för stötar och slag. På ovansidan sitter en kromfärgad uppspännare fäst, som spänner hanen när eldröret öppnas. Varning! Ett eldrör som är skadat genom yttre våld eller har skottbulor eller skador i mynningen får inte användas vid skjutning. Granaten kan fastna i eldröret. Uppspännare Eldrör Handtagsdel 11
13 Konstruktion Överdelen Ak 4 Överdelen är fast monterad på lådan och består av två skyddsplåtar, som skruvats fast på vardera sidan om lådan för att skydda skyttens fingrar mot automatkarbinens pipa, som kan vara het. Riktmedlen är fästade på lådan ovanför eldrörsspärren. Överdel till ak 4 Ak 5 Överdelen till ak 5 både tjänar som fäste för riktmedlen och skyddar gascylindern. Överdelen fästs vid vapnet med en fästskruv. Fästskruven skall alltid vara iskruvad när granattillsatsen är omonterad. Överdel till ak 5 Fästskruv 12 OBS! Gängorna på skruven är känsliga och får inte dras åt med våld.

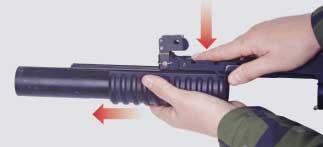

14 Isärtagning och hopsättning Isärtagning och hopsättning Varning! Före isärtagning av granattillsatsen skall patron ur göras. Isärtagning Nedan beskrivs den isärtagning som får göras vid trupp. 1. Fäll ner siktet. 2. Ta bort överdelen (ak 5). 3. Tryck med vänster hands tumme in eldrörsspärren och för eldröret framåt till stopp. 4. Tryck ner eldrörsstoppets bakre del och för samtidigt eldröret framåt tills det skiljs från lådan. Eldrörsstopp Eldrörsstoppet trycks ner och eldröret förs framåt 13
15 Isärtagning och hopsättning Hopsättning Eldröret kan sättas tillbaka då överdelen är på plats. 1. Kontrollera att patronläget är tomt. 2. Passa in eldrörets skena i motsvarande spår i granattillsatsens låda. 3. Ta med vänster hand fram kontrolldonet och för in det i patronläget. 4. Dra tillbaka eldröret tills eldrörsspärren snäpper i. 5. Blindavfyra. Varning! Vapnet har en kraftig rekyl. Det är förbjudet att skjuta med granattillsatsen omonterad på grund av risken för allvarliga personskador. Montering Varning! Före montering eller demontering skall patron ur göras både på granattillsatsen och automatkarbinen. Montering av granattillsatsen på ak 4 1. Ta vid behov bort vapenremmen från främre fästet. 2. Ta bort handskyddet. 3. Passa in granattillsatsens bakre fäste runt pipan bakom kornståndaren. Dra granattillsatsen nedåt tills den stoppar mot lådan. 4. Tryck det främre fästet upp över handskyddets låsläge. 5. Sätt i låsbulten från vänster. 6. Sätt tillbaka vapenremmen. 14
16 Isärtagning och hopsättning Granattillsatsen monterad på ak 4 Montering av granattillsatsen på ak 5 1. Ta vid behov bort vapenremmen från främre fästet. 2. Ta bort handskyddet. 3. Håll handskyddsfjädern mot remfästet på automatkarbinen för att undvika att den fastnar under lådans främre fäste. 4. Passa in granattillsatsens bakre fäste runt pipan bakom gasblocket. Dra granattillsatsen nedåt till dess att det främre fästet når gasblocket. Handskyddsfjäder Låstappar 5. Tryck upp det främre fästet tills det kommer i jämnhöjd med handskyddets låstappar. 6. Dra ner granattillsatsen fullt ut så att den främre spärren snäpper i. 7. Tryck fast handskyddsfjädern över de två nitarna på det främre fästet. 15
17 Isärtagning och hopsättning 8. Passa in de båda öronen på granattillsatsens överdel i handskyddsringen. 9. Skruva ut fästskruven så långt att den inte sticker ut på insidan. Tryck ned överdelens främre del mot gasblocket. Se därvid till att överdelens sidor går fria från granattillsatsens låda. Vid behov får överdelen böjas ut. 10. Kontrollera att överdelen sitter på plats. 11. Skruva in fästskruven. Dra åt med handkraft. 12. Sätt tillbaka vapenremmen. Granattillsatsen monterad på ak 5 OBS! Gängorna på skruven är känsliga och får inte dras åt med våld. Demontering Demontera granattillsatsen från automatkarbinen i omvänd ordning mot montering. 16
18 Funktion Funktion Utgångsläge Då vapnet är klart för eldgivning ligger en patron i patronläget. Eldröret är fullt tillbakafört och låst i lådan av eldrörsspärren. Tändstiftet har förts tillbaka och dess fjäder är spänd. Den har hakats upp under avtryckarstången. Avtryckaren hindras att pressas bakåt av säkringen. Spännarm Tändstift Eldrörets uppspännare Utkastare Buffert Avtryckarstång Avtryckare Säkring Säkringskolv Utdragare Avfyring När vapnet osäkras och avtryckaren trycks in, pressas avtryckarstången uppåt, varvid tändstiftet frigörs. Tändstiftet slår an mot slagtändhatten i patronens bakplan som antänds och i sin tur antänder drivladdningen (krutet) i patronens högtryckskammare. När krutet i drivladdningen förbränns bildas ett högt gastryck som vid en viss nivå öppnar högtryckskammarens radiella hål, varvid gasen med hög hastighet strömmar ut i lågtryckskammaren. Systemet med en hög- och en lågtryckskammare gör att drivladdningen kan göras mindre med minskad rekyl. När gaserna träf- 17
19 Funktion far granatens bakplan trycks granaten in i loppet. Granatgördeln trycks in i räfflorna och bommarna, vilket förhindrar gasläckage och tvingar granaten till rotation, ca 70 varv/s. Rotationsstabiliseringen gör att granaten är stabil i banan och flyger med nosen först. Upplåsning, hylsutkast och uppspänning När skytten trycker in eldrörsspärren frigörs eldröret som då kan skjutas framåt. Urdragaren håller hylsan kvar när eldröret förs framåt. När hylsan är helt ute ur patronläget kan den fjäderbelastade utkastaren stöta patronhylsan nedåt. I den fortsatta rörelsen vrider uppspännaren (förkromad del som sitter på eldrörets ovansida) spännarmen medurs. På så sätt dras tändstiftet bakåt och hakas upp på avtryckarstången. Slagfjädern är därmed uppspänd och vapnet kan säkras. 18
20 Funktion Inmatning och låsning Skytten laddar med en ny granat som trycks in i botten av patronläget. När eldröret dras bakåt pressas i rörelsens slutskede utkastaren in av patronen, utdragaren greppar runt hylsflänsen och eldrörsspärren låser fast eldröret i lådan. För beskrivning av granatens funktion, se kapitlet Ammunition. 19

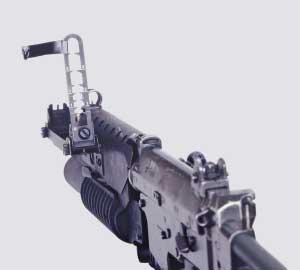

21 Riktmedel Riktmedel Allmänt Siktet är graderat i 50-tal meter, från 50 till 350 meter. Kornet upptar 3,5 streck i sida. För skjutning i skymning och stridsfältsbelysning kan kornet kritas eller målas vitt. Siktet och kornet kan fällas in. När du inte skjuter bör siktet fällas in för att minska risken att skada det. För att lättare kunna fälla ut siktet kan man sätta en tejpremsa i dess övre del. När både siktet och kornet skall vara infällda bör siktet fällas in först, eftersom det underlättar utfällningen. För vänsterskyttar kan en tekniker flytta riktmedlen till höger sida. Siktet med tejpremsa 20
22 Riktmedel Skottställning Vapnet skottställs genom att man skjuter en träffbild om tre granater på 50 meter. Som mål kan t ex en tavla med riktpunkt användas. Avvikelsen mäts upp och man räknar ut hur mycket skruvarna skall vridas. Höjd- och sidjusteringar kan göras med både kornet och siktet. Om kornet (eller siktet) flyttas en markering i höjd motsvarar det en förändring på 0,3 meter i höjd på 50 meters skjutavstånd. Det motsvarar ca 10 meter i längd på 200 meter. Om sidskruven på kornet (eller siktet) skruvas ett varv motsvarar det en förändring på 0,3 meter på 50 meters skjutavstånd. Till skruvarna används patronhylsans fläns eller ett mynt. Om medelträffpunkten ligger för lågt flyttas kornet nedåt (eller siktet uppåt) så mycket som är beräknat. Om medelträffpunkten ligger för högt flyttas kornet uppåt (eller siktet nedåt). Om medelträffpunkten ligger till vänster skruvas kornets sidskruv medurs (eller siktets sidskruv moturs). Om medelträffpunkten ligger till höger skruvas kornets sidskruv moturs (eller siktets sidskruv medurs). En ny träffbild skjuts och resultatet kontrolleras. Om träffpunkten fortfarande ligger fel, upprepas åtgärderna tills vapnet är riktigt skottställt. Granattillsatsen kontrollskjuts på 100 meter. Kornet upp eller siktet ned Kornet medurs eller siktet moturs Kornet moturs eller siktet medurs 1 markering = 6 streck 1 varv = 6 streck o o o = träffläge Kornet ned eller siktet upp 21
23 Ammunition Ammunition Till granattillsatsen används följande typer av ammunition: Skarp patron med spränggranat (gevärsspränggranat, gsgr). Skarp patron med övningsgranat (gevärsövningsgranat, gövngr). Laddövningsgranat (laddblind). 40 mm gevärsspränggranat Allmänt M GSGR Stridsammunitionen består av av skarp patron med spränggranat, kallad gevärsspränggranat. Den har en ögonblicklig anslagsfunktion, med tryckoch splitterverkan för bekämpning av trupp. Den är märkt med gul topp och gul text ST (stålkulor). Data Vikt 0,26 kg Längd 102 mm Armeringssträcka m Masksäkring 0 11 m Autodestruktion 15 sek ± 5 sek 22
24 Ammunition Förpackning 50 gevärsspränggranater är förpackade i ammunitionslåda 96. Konstruktion Gevärsspränggranaten består av slagtändhatt, hylsa, drivladdning och granat. I hylsan sitter slagtändhatten och invändigt finns en högtryckskammare och en lågtryckskammare. Drivladdningen består av krut. Själva granaten innehåller en sprängladdning, en splitterkropp och ett tändrör. Sprängladdningen utgörs av en primärladdning på 3 g Pentyl och en huvudladdning på 23 g Hexogen. Splitterkroppen innehåller stålkulor med en diameter om 2,25 mm ingjutna i plast. Tändröret består av en anslagskänslig del (ögonblickligt högkänsligt bottenanslagsrör) och en autodestruktionsenhet. Säkringar Granaten har inga yttre säkringar, endast inbyggda som upphävs automatiskt efter skott. Säkringarna gör att granaten endast kan armeras (osäkras) efter att den skjutits ut och flugit minst 11 meter från mynningen. 23
25 Ammunition Funktion Utgångsläge Sprängkapseln, som får granaten att detonera, är fäst på en rotor. Före skott är sprängkapseln vriden 180 grader ifrån hammaren, vilket omöjliggör detonation av granaten. Rotorn är låst i detta läge av en accelerationssäkring och en rotationssäkring. Avfyring Då granaten avfyras pressas accelerationssäkringen bakåt av den snabba hastighetsökningen och släpper sitt tag om rotorn. Säkringen låses i detta bakre läge av en låsfjäder. Samtidigt slungas autodestruktionens tändkolv mot tändhatten och den pyrotekniska fördröjningssatsen börjar brinna. Granaten bringas till rotation av eldrörets bommar, varvid rotationssäkringen slungas ut av centrifugalkraften. Rotorn är därmed fri att röra sig, men på grund av accelerationen hålls den kvar i säkrat läge av friktionen mot tändstiftshuset. Tändkolv Rotor Rotationssäkring Armering Då granaten lämnar mynningen påbörjas en retardation av granaten. Rotorn börjar därmed att vridas till armerat läge. Den bromsas av hämverket, vilket består av två kugghjul och ett oro. Då granaten har färdats meter är rotorn i armerat läge, vilket innebär att sprängkapseln är i linje med hammarens tändspets. Rotorn låses i detta läge av armeringsspärren. Rotationssäkring Rotor Accelerationssäkring Armeringsspärr 24
26 Ammunition Anslag Då granaten träffar ett mål kommer hammaren att slungas framåt och dess tändspets kommer att initiera sprängkapseln. Sprängkapselns detonation överförs till primärladdningen och därmed detonerar huvudladdningen. Linern utvidgas av gastrycket och accelererar stålkulorna till meter/sekund. Hammare Autodestruktion Om granaten inte retarderar tillräckligt kraftigt kommer hammaren inte att initiera sprängkapseln. Detta kan inträffa vid skott mot mjuk mark eller djup snö men även vid flack anslagsvinkel. Då fördröjningsenheten har brunnit i ca 15 sekunder tänder den en krutgasgenerator som slungar hammaren framåt och därigenom initierar sprängkapseln, varvid granaten sprängs. Sprängkapsel Fördröjningsenhet 25
27 Ammunition Retardationssäkring Om granaten träffar ett mål före 11 meter finns en retardationssäkring som förhindrar att granaten armeras. Säkringen slungas vid anslag framåt och spärrar rotorn. Då hammaren slungas framåt av krutgasgeneratorn i samband med autodestruktion kommer den inte att träffa sprängkapseln. Om denna spärr inte fanns skulle en granat som studsat tillbaka mot eldställningen kunna skada skytten. Retardationssäkring Låsfjäder Verkan Splitterverkan är god upp till fem meter från nedslaget. 40 mm gevärsövningsgranat M GÖVNGR Gevärsövningsgranaten används vid övningar och vid skottställning. Patronen innehåller en skarp drivladdning, men verkansdelen har ersatts av en projektil med nedslagsmarkering av orangefärgat talk. Då den träffar målet slås huven sönder och pulvret sprids ut, vilket markerar detonation. Granatkroppen är blå. 26
28 Ammunition 40 mm gevärsladdblindgranat M BLIND LADDÖVNGGR Laddövningsgranat (laddblind) används för att öva eldhandgreppen vid laddning, omladdning och patron ur. Den liknar till den yttre formen en gevärsspränggranat men innehåller varken tändhatt, drivladdning eller verkansdel. Granatkroppen är grön. 27

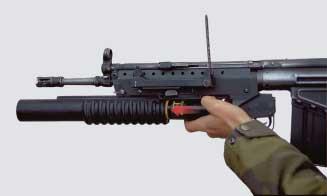

29 Handhavande Handhavande Vapenkontroll Gör patron ur både på automatkarbinen och granattillsatsen samt ta bort granattillsatsens kontrolldon. Kontrollera att 1. lopp och patronläge är fritt från främmande föremål sätt tillbaka kontrolldonet och dra eldröret bakåt tills eldrörsspärren snäpper i 2. eldröret inte har några bucklor eller att mynningen är skadad sätt vid behov på mynningsskydd 3. granattillsatsen inte kan avfyras i säkrat läge 4. granattillsatsen kan avfyras genom att osäkra och avfyra 5. låsbulten sitter på plats (ak 4) respektive fästskruven är åtdragen (ak 5) 6. riktmedlen är oskadade; de går att fälla upp och hållas kvar i uppfällt läge fäll ner siktet om skjutning inte skall ske omedelbart 7. ammunitionen är av rätt sort och oskadd. Vapenkontroll av automatkarbinen sker enligt SoldR Mtrl Ak 5. Varning! Granattillsatser med skadade eldrör eller skadade granater får inte användas.. 28

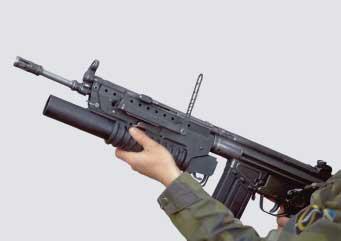

30 Handhavande Ladda Vid laddning hålls automatkarbinen med höger hand om pistolgreppet och vänster hand om eldröret. Vapnet skall vara säkrad. Det gäller både ak 4 och ak 5. Varning! Vapenremmen får inte vara fästad i det främre fästet under skjutning. Den skall därför senast vid laddning av granattillsatsen tas bort.. 1. Tryck med vänster hands tumme in eldrörsspärren och för eldröret framåt till stopp. 2. Säkra. 3. Ta med vänster hand bort kontrolldonet och stoppa ner det i en ficka. 29
31 Handhavande 4. Ta med vänster hand fram en patron och för in den i patronläget till stopp. 5. Dra eldröret bakåt tills eldrörsspärren snäpper i. 30
32 Handhavande Omladdning Vid omladdning hålls automatkarbinen som vid laddning. Vapnet skall vara säkrad. 1. Tryck med vänster hands tumme in eldrörsspärren och för eldröret framåt till stopp. En tomhylsa dras ur patronläget och kastas ut nedåt. 2. Säkra. 3. Ta med vänster hand fram en patron och för in den i patronläget till stopp. 4. Dra eldröret bakåt tills eldrörsspärren snäpper i. Patron ur Vid patron ur hålls automatkarbinen som vid laddning. Vapnet skall vara säkrad. 1. Kontrollera att granattillsatsen är säkrad (det går endast om slagfjädern är uppspänd). 2. Tryck med vänster hands tumme in eldrörsspärren och för eldröret försiktigt framåt till stopp. 31
33 Handhavande 3. En patron (eller tomhylsa) dras då ur patronläget och kastas ut nedåt. Fånga upp patronen med vänster hand. 4. Kontrollera att patronläget är tomt genom att se och känna. 5. Ta med vänster hand fram kontrolldonet och för in det i patronläget. 6. Dra eldröret bakåt tills eldrörsspärren snäpper i. 7. Osäkra. 8. Blindavfyra. 9. Fäll ner siktet. 32
34 Handhavande 10. Sätt på mynningsskyddet. 11. Stäng locket på granatväskan (motsv). Obs! Vapnet kan inte säkras efter blindavfyring. Åtgärder vid eldavbrott 1. Gör ny uppspänning genom att trycka in eldrörsspärren, dra eldröret cirka tre cm framåt och sedan bakåt tills eldrörsspärren snäpper i. 2. Avfyra. Blir det klick även denna gång gör patron ur och ladda med en ny granat. 3. Om klick uppstår igen utförs felsökning. 33
35 Handhavande Felsökning Fel Symtom Trolig orsak Åtgärd Matningsfel Granaten går trögt att föra in i patronläget. Smuts i patronläget. Skadat eldrör. Skadad granat. Rengör patronläget. Skjutförbud. Åtgärdas av tekniker. Byt granat. Avfyringsfel Tändstiftet slår fram men patronen avfyras inte trots normalt anslag. Ammunitionsfel. Byt granat(er). Tändstiftet slår fram men patronen avfyras inte på grund av dåligt eller inget anslag (klick). Trasigt tändstift. Åtgärdas av tekniker. Urdragarfel Eldröret går trögt att öppna eller patronhylsan (patronen) sitter kvar i patronläget när eldröret skjuts framåt. Smuts i patronläget. Trasig urdragare. Rengör patronläget. Åtgärdas av tekniker. Utkastarfel Patronhylsan stöts inte nedåt från urdragaren. Trasig utkastare eller utkastarfjäder. Åtgärdas av tekniker. Låsningsfel Slutstycket öppnar sig vid skott. Fel på eldrörsspärren. Åtgärdas av tekniker. 34
36 Förebyggande underhåll Förebyggande underhåll Utöver de allmänna bestämmelserna för vård av vapen som finns i häftet SoldR Mtrl Vapen Förebyggande underhåll och i boken Vintersoldat gäller följande. Daglig tillsyn Smörj in loppet, mekanismen och eldröret med rengöringsolja CLP så snart som verksamheten medger detta. Gör patron ur på både automatkarbinen och granattillsatsen. 1. Vårda granattillsatsen. 2. Var särskilt noga vid rengöring av patronläget, stötbotten och utdragare. Skilj vid behov eldröret från lådan. 3. Kontrollera att höjdskruvarna är åtdragna. 4. Kontrollera att en laddblindpatron hålls kvar i patronläget vid laddning och att den dras ut vid patron ur. 5. Inventera och vid behov vårda tillbehören. Komplettera bristerna. 6. Utför vapenkontroll. Särskild tillsyn Särskild tillsyn omfattar, utöver det som är skrivet för daglig tillsyn att ansvarigt befäl skall visitera vapnet före hopsättning. Ta isär vapnet och kontrollera att 1. urdragaren inte har skador 2. utkastaren fjädrar och inte har skador 3. avtryckaren går lätt. 35
37 Förebyggande underhåll Sakavdelning: Sakansvarig: Ämnesexpert: Projektledare: Illustrationer: Text- och bildmontage: Foto: Armétaktiska kommandot Mj Sivert Sahlström Kn Urban Lindfors Kerstin Almroth Klaserik Rådström Marlén Olsson FMV m fl 36
