1 SoldR Mtrl Vapen Pansarskott

2 SoldR Mtrl Vapen Pansarskott 86 Central lagerhållning: Försvarets bok- och blankettförråd 1

3 FÖRSVARSMAKTEN : Armétaktiska kommandot TFD Soldatreglemente för vapenmateriel Pansarskott m/86 (SoldR Mtrl Pskott), 2000 års utgåva (M ), fastställs att gälla från och med Reglementet innehåller bestämmelser för handhavanden. Därmed upphävs SoldR Mtrl G kapitel 3 Pansarvärnsvapen, Pansarskott 86, 1990 års utgåva (M ) samt FMV IBOK PSKOTT M/86 (M ) och BRUKSANV PSKOTT 86 (M ), Alf Sandqvist Sivert Sahlström 2000 Försvarsmakten, Stockholm Boken är producerad i samarbete med Försvarets materielverk och AerotechTelub Information och Media AB, Stockholm Berlings Skogs Tryckeri, Trelleborg 2001 M

4 Förord Det främsta syftet med Soldatreglemente för Vapenmateriel (SoldR Mtrl Vapen) är att befrämja säkerhet och effektivitet i Försvarsmaktens verksamhet. Reglementet innehåller föreskrifter samt förklarande texter och bilder för sådan grundläggande verksamhet, där avvikelser från de föreskrivna handlingssätten kan innebära skador på personal och materiel. Föreskrifter markeras med en linje i yttermarginalen. Vid utbildning och övningar i fred, vid höjd beredskap och i krig, då övningar inte är direkta förberedelser för stridshandlingar, gäller de föreskrivna säkerhetsbestämmelser som finns i SäkI Försvarsmaktens säkerhetsinstruktion för vapen och ammunition m m. Vid insatser där våld kan komma att utövas gäller de föreskrifter som fastställts av överbefälhavaren. Reglementet gäller för all militär personal som är anställd eller verksam inom Försvarsmakten. Chefer på olika nivåer säkerställer att övriga vid behov delges reglementets innehåll. Den vapenmateriel som SoldR Mtrl Vapen beskriver är nu samskriven med FMV materielpublikationer. FMV reparations- och underhållsinstruktioner ingår inte i denna serie. SoldR Mtrl Vapen skall användas i utbildningen och ersätta FMV materielbeskrivningar i vapensatserna. SoldR Mtrl Vapen innehåller i vissa fall endast grunderna för reglerad verksamhet. Utförligare bestämmelser och riktlinjer för skjututbildning framgår av Skjutreglementen för Försvarsmakten (SkjutR). Texten på gul platta innebär fara vid felaktig hantering. Varning! OBS! risk för personalskador risk för materielskador 3

5 Innehåll Allmänt...5 Data...6 Förpackning...7 Konstruktion...8 Funktion...10 Riktmedel...13 Ammunition...15 Patron och granat...15 Handhavande...17 Vapenkontroll...17 Skjutning...18 Återgång till transportläge...20 Åtgärder vid eldavbrott...20 Syftmina...21 Förebyggande underhåll...22 Daglig tillsyn...22 Fredstygmateriel mm övningsvapen mm övningsvapen pskott Eldmarkeringsvapen...47 Tillbehörssats

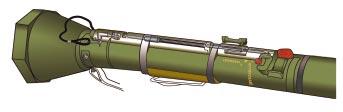

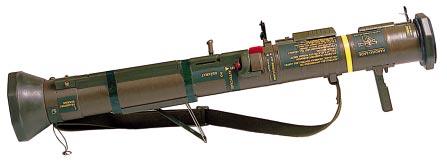

6 Allmänt Allmänt M SK PKOTT 86 SLPSGR 86 Pansarskott (Pskott) 86 med spårljuspansarspränggranat 86 (slpsgr) är ett lätt rekylfritt närpansarvärnsvapen kostruerat enligt bakblåsprincipen. Vapnet är laddat och skottställt vid fabrik och eldröret kastas efter skjutning. Granatens verkansdel består av en laddning med riktad sprängverkan (RSV) och är avsedd för bekämpning av pansarskyttefordon i alla attityder. Riktmedlen är öppna. Vapnet kan även användas vid minering som syftmina. 5

7 Data Data Kaliber Vikt Längd Praktiska skjutavstånd: Mål med sidfart Mål utan sidfart Max skottvidd Stora mål, t ex drivmedels- och ammunitionsfordon, kan bekämpas på längre avstånd (dock högst 400 m). Spårljuspansarspränggranatens vikt Utgångshastighet, V 0 Flygtid till 300 m Pansargenomslag Kortaste skjutavstånd (armeringssträcka) Transportförpackning med 16 vapen, vikt Färgmärkning 8,4 cm 6,7 kg mm 150 m 200 m 400 m 1,8 kg 290 m/s 1,2 sek >350 mm 30 m ca 150 kg gul rand 6

8 Förpackning Förpackning Vid tillverkningen packas vapnet i en så kallad enhetslast (låda) som rymmer 16 pansarskott 86. Varje vapen skyddas av ett vapenfodral. Vapen med vapenfodral är i sin tur förpackade i en plastpåse. I lådan finns två knivar att öppna plastpåsen med. Vapnet skall vid transport i fordon (motsv) ha påsatt fodral. Det kan även bäras i remmen med påsatt fodral. Enhetslast Vapen med vapenfodral 7

9 Konstruktion Konstruktion Vapnet är fabriksladdat med patronhylsa och drivladdning samt en fenstabliserad spårljuspansarspränggranat. Baktill finns en aluminiumtratt, försedd med stötdämpande material. Axelstödet och kindskyddet är fastsatt vid eldröret. Mitt under vapnet finns axelstödet och framtill på eldrörets undersida finns ett främre grepp, vilka båda fälls ut då vapnet förbereds för skjutning. Vapenremmens längd justeras med hjälp av ett spänne. OBS! Eldröret är tillverkat av glasfiberarmerad plast och är känsligt för slag mot skarpa kanter. Hantera därför pansarskottet försiktigt. Eldröret har också en främre dämpare och ett mynningsskydd. Mynningsskyddet skall inte avlägsnas före skott. Avfyringsanordningen är placerad på eldrörets ovansida och omges av ett plasthölje. Huvuddelarna framgår av nedanstående bilder. Färdigsäkring Avfyringssäkring Skyddskåpor Främre dämpare Kindskydd Tratt med bakre dämpare Transportsäkring Avfyringsanordning Mynningsskydd Vapenrem Främre grepp Avtryckare Axelstöd 8

10 Konstruktion Bakre sikte Främre sikte Patronhylsa med slpsgr Pansarskottet i genomskärning 9

11 Funktion Funktion När transportsäkringen avlägsnats är vapnet fortfarande säkrat med två av varandra oberoende säkringar. 1. Färdigsäkringen är i sitt vänstra läge (säkrat) och upphakat i sitt spår. Ingen förbindelse finns mellan avtryckare och slagstång. Excentertappen på slagstångens bakre del är ej i linje med slagstiftet. 2. Avfyringssäkringen kan inte tryckas ned till osäkrat läge. Detta beror på att säkringsstången, som är försedd med en böj, blockeras i detta läge , Transportsäkring 7. Slagfjäder 13. Avfyringssäkring 2. Stoppskruv 8. Slagstång 14. Tändstift 3. Bakre avfyringshus 9. Färdigsäkring 15. Slagstift 4. Säkringsstång 10. Främre avfyringshus 16. Avtryckare 5. Excentertapp 11. Spännhake 6. Skydd, plasthölje 12. Spänntand När färdigsäkringen förs över i sitt högra läge (osäkrat) roteras slagstången medurs så att spännhaken hakas upp av avtryckarens spänntand. Samtidigt kommer excentertappen på slagstångens bakre del i linje med slagstiftet. Vapnet kan fortfarande inte avfyras eftersom avfyringssäkringen är kvar i säkrat läge. Säkringsstångens bakre L-formade del hindrar excentertappen att nå fram till slagstiftet. 10

12 Funktion Säkringsstångens bakre L-formade del Färdigsäkring osäkrat läge När avfyringssäkringen trycks ned vrids säkringsstången medurs, varvid den L-formade delen lyfts upp och ger fri passage mot slagstiftet. Vapnet kan inte avfyras så länge som avfyringssäkringen är kvar i säkrat läge. Säkringsstångens bakre L-formade del hindrar då excentertappen att nå fram till slagstiftet. L-formad del Avfyringsanordning klar för skott När avtryckaren trycks framåt frigörs slagstången och pressas bakåt av slagfjädern. Slagstången träffar slagstiftet som i sin tur slår ner tändstiftet. 11

13 Funktion Händelseförloppet från det att avtryckaren trycks in till dess granaten detonerar beskrivs på nedanstående bild. 15 s T Avtryckaren intryckt, drivladdningen antänd 25 s T Trycket i eldröret byggs upp. Bottenbrickan brister. 30 s T Granaten lämnar eldröret. Armeringssträcka 30 m. Chockvågen överförs till tändsystemet. Granaten detonerar. Händelseförlopp 12

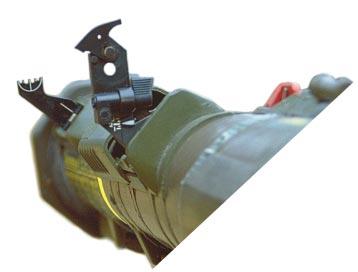

14 Riktmedel Riktmedel Lucka Bakre sikte Främre sikte Avståndsvred Riktmedel Riktmedlen består av ett främre och ett bakre sikte. Riktmedlen skyddas av flyttbara skyddskåpor. När kåporna öppnas, fälls riktmedlen automatiskt upp. Riktmedlen fungerar och används i princip på samma sätt som på ett eldhandvapen. Skyddskåpor 13

15 Riktmedel Det främre siktet har en kornpelare i centrum samt två fartmärken åt höger respektive vänster. För att centrera riktmedlen är en vit, halvcirkelformad hjälplinje inlagd på det främre siktet. För att undvika vapenlutning är en vit vertikal hjälplinje inlagd på centrumkornpelaren. Fartmärke Kornpelare Det bakre siktet har en lucka med ett 2 mm diopterhål. Luckan kan lyftas och föras åt höger sida varvid ett 7 mm diopterhål friläggs. För att ställa in skjutavstånd finns ett avståndsvred och en avståndsskala. Inställning av skjutavstånd kan göras med 50 meter intervaller mellan 100 meter och 500 meter. Avståndsinställning (mätta avstånd) görs mot stora mål, t ex underhållsfordon, varvid det lilla diopterhålet (2 mm) används. När siktet frigörs kommer det automatiskt upp på stridssikte (200 meter). Siktet skall ställas in på 200 meter innan det fälls in annars bryts siktet sönder. Diopterhål 2 mm Diopterhål 7 mm Riktmedel 14

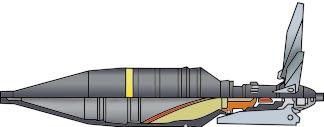

16 Ammunition Ammunition Patron och granat Enhetspatronen, som är fabriksladdad i eldröret, består av spårljuspansarspränggranat och patronhylsa med anfyringsladdning och drivladdning. Patronhylsa Drivladdning Bottenplatta Slpsgr Anfyringsladdning Enhetspatron. Komplett skott Granaten är konstruerad så att den fungerar även vid mycket små anslagsvinklar. Den fungerar även mot mål försedda med skyddsplåtar och galler. Den är fenstabiliserad. Sprängladdningen har riktad sprängverkan, vilket innebär att granaten i sin konstruktion har med sig energin för att penetrera ett mål. Granatens hastighet har alltså inget med själva verkan att göra. Träffar granaten målet så uppnås alltid någon verkan. Fena utfälld Armerdon Spårljus Distansorgan Huggkrona RSVkon Sprängmedel Detonator Fenställ Spårljusspränggranat 15

17 Ammunition Granaten består av följande huvuddelar: Huggkrona av härdat stål som är speciellt utformad för att säkerställa funktion vid anslag även mot starkt lutande målytor. Granatkropp med distansorgan, granathylsa, RSV-kon (genomslagskropp) och sprängladdning av oktol. Elektriskt tändrör med detonator. Tändröret är armerat 30 meter framför vapnets mynning. Masksäkring, som innebär att granaten kan skjutas genom buskar och grenar med upp till 10 mm tjocklek utan att detonera. Fenställ med sex fenor som fälls ut då granaten lämnar eldröret. Fenorna ger granaten en diameter av 28 cm och är fullständigt utfällda ca 1,5 meter framför mynningen. När granaten träffar målet går en stötvåg genom granatkroppen som påverkar tändsystemet. 1. Stötvågen ger upphov till elektrisk spänning. 2. Den elektriska spänningen tänder en sprängkapsel som tänder en primärladdning som initierar bottenladdningen, vilken i sin tur initierar huvudladdningen. 3. När huvudladdningen detonerar, komprimeras bimetallkonen i huvudpenitratorn, dvs den tränger igenom pansaret. RVS-funktion 16

18 Handhavande Handhavande Vapenkontroll När skytten tar emot ett vapen skall följande åtgärder vidtas. Pos Kontrollpunkt Kontrollera Anmärkning Åtgärd 1 Transportsäkring Säkringen är isatt. Säkringen saknas. Se till att ny sätts på plats. 2 Färdigsäkring Handtaget är i läge SÄKRAT. Handtaget är avbrutet eller saknas. Byt vapen. Använd det gamla som syftmina. 3 Avfyringssäkring Avfyringssäkringen finns. Avfyringssäkringen saknas Byt vapen. Använd det gamla som syftmina. 4 Hela vapnet Vapnet är oskadat. Synliga skador finns Byt vapen. Använd det efter slag e d (vit plast gamla som syftmina. är synlig). 5 Mynningsskydd Membranet är oskadat. Främmande föremål finns i eldröret. Ta bort föremålet ur eldröret. 6 Färgband Vapnet är försett med gult band. Färgen är fel. Byt vapen. 7 Riktmedel Sikten finns och fungerar. 8 Tratt Tratten är fri från främmande föremål. Sikten saknas eller är skadade. Främmande föremål finns i tratten. Använd det gamla som syftmina eller montera ett tidigare avskjutet vapensikte. Ta bort föremålet ur tratten Vapenkontroll 17

19 Handhavande Skjutning 1. Ta vapnet i famnen som bilden visar. 2. Vrid transportsäkringen ett halvt varv och dra ur den. 3. Fäll ut axelstöd och främre grepp. 4. Frigör riktmedel med vänster hand och vrid bort luckan med lilla diopterhålet. OBS! Slå, nedåt, framåt och bakåt på kåpornas främre respektive bakre del. Kläm inte om kåporna då kärvar de Fatta färdigsäkringen i tumvecket, skjut den framåt och vrid åt höger till OSÄKRAT läge.

20 Handhavande 6. Kontrollera att siktet är inställt på 200 meter (stridssikte). 7. Kontrollera riskområdet bakom vapnet! Anmäl Skott kommer! 8. Pressa vapnet mot axeln. Sök stöd för vänstra armbågen. Tryck ned avfyringssäkringen helt. Sikta och avfyra. OBS! Använd avfyringsanordningens främre del som stöd för höger hand. Tryck ned avfyringssäkringen helt! Tryck ner avfyringsanordningen, sikta och avfyra! 19

21 Handhavande Återgång till transportläge 1. Släpp upp avfyringssäkringen. 2. För över färdigsäkringen till läge säkrat. 3. Sätt tillbaka transportsäkringen. 4. Fäll ned det främre siktet och skjut över kåpan. 5. Fäll tillbaka luckan över diopterhålet, ställ in det bakre siktet på 200 m (viktigt, annars bryts siktet av), fäll ned det och skjut över kåpan. 6. Fäll in axelstödet och det främre greppet. Förkorta remmen vid behov. 7. Sätt på vapenfodralet vid transport i fordon. Åtgärder vid eldavbrott 1. Behåll vapnet i skjutrikningen. 2. Upprepa avfyringen. 3. Säkra med färdigsäkringen. 4. Ta fram nytt vapen. Ta hand om vapnet efter striden för att spränga eller på annat sätt göra det obrukbart. Under fredsutbildning (motsv) vidtas åtgärder enligt bestämmelser som framgår av gällande SäkI. 20

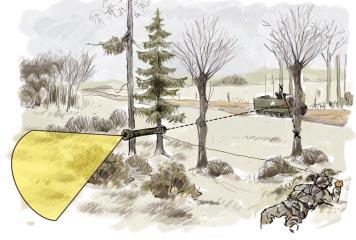

22 Handhavande Syftmina Även när pansarskottet används som syftmina, är det minsta skjutavståndet 30 meter på grund av armeringssträckan. Avfyringssäkringen tejpas fast med eltejp eller liknande. Träffpunkt Riskområde 15 m Syftlinje Fäst en märla ca 10 cm framför avtryckaren. Drag tråden till den plats där avfyring skall ske. Fäst dragtråden (ej töjbar) genom märlan och fäst i avtryckaren. Osäkra vapnet. Obs! Vapnet är nu osäkrat och kan genom en oförsiktig rörelse i draglinan avfyras. 21

23 Förebyggande underhåll Förebyggande underhåll Utöver de allmänna bestämmelserna för vård som finns i häftet SoldR Mtrl Vapen Förebyggande underhåll och boken Vintersoldat gäller följande. Daglig tillsyn Vapnet får inte tas isär. Inga reparationer får göras på vapnet förutom eventuellt utbyte av riktmedel. Håll vapnet rent och torrt. Rengör utsidan med fuktig trasa och torka torrt. Lösningsmedel får inte användas. Utför vapenkontroll enligt sid 17. Förvara vapnet i avsett fodral. Då vapnet är nollställt från fabrik kan byte av riktmedel innebära att precisionen försämras. 22

24 Fredstygmateriel 9 mm övningsvapen Allmänt M ÖVNVAP 1 PSKOTT 86 Övningsvapnet, som är omladdningsbart, används för skjut- och stridsutbildning. Det liknar funktionsmässigt och till det yttre ett skarpt pansarskott. Övningsvapnet har en fast monterad 9 mm pipa och skjuter spårljusprojektil. Skytten skall hantera ett laddat övningsvapen på samma sätt som ett skarpt pansarskott. Vad avser banprofiler och skjuttider är överensstämmelsen mellan det skarpa pansarskottets spårljuspansarspränggranat och övningsvapnets spårljusprojektil mycket god. Vital del: slutstycket. 9 mm övningsvapen 23

25 Data Kaliber, fast monterad pipa Vikt Längd Utgångshastighet Flygtid till 300 m Max skottvidd Spårljusets brinnsträcka 9 mm 7,0 kg mm 300 m/s 1,2 sek 400 m >500 m Färgmarkering: blå rand Förpackning Förpackningen består av en plywoodlåda med bärhandtag. I varje låda packas två vapen. I lådan finns också en vapenvårdsats, som består av läskstång med läskända, borstviskare och oljedosa. Låda med två vapen väger ca 25 kg. Till 9 mm övningsvapen 1 används ett vapenfodral i likhet med det skarpa pansarskottet. Transportlåda 24

26 Konstruktion Övningsvapnets huvuddelar framgår av nedanstående bild. Många delar är gemensamma med det skarpa pansarskottet. Här berörs endast olikheterna. Pipa Skottsäkringsanordning Gummimanschett Slutstycke Stomme Eldröret är tillverkat av glasfiberarmerad plast liksom det skarpa pansarskottet men med förborrade hål för fastskruvning av yttre detaljer. Övningsvapnet är till skillnad från det skarpa pansarskottet konstruerat för upprepad användning, vilket innebär att vapnet kan repareras och delar bytas ut. Infästningen för den fast monterade underkalibriga 9 mm pipan består av en stomme, som är utformad som det skarpa pansarskottets tratt med bakre dämpare. Stommen inrymmer en 9 mm pipa och nollställningsanordning. Instickssystemet skyddas från damm, fukt och krutgaser av en gummimanschett. Om det finns misstanke att nollställningen är felaktig skall vapnet lämnas till en vapentekniker för åtgärd. Nollställningen utförs av tekniker med därför avpassad utrustning. 25

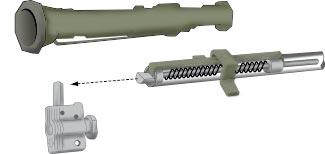

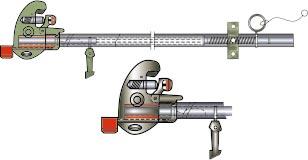

27 Avfyringsanordningen är placerad på eldrörets ovansida och omges av ett skyddsrör i stål. Avtryckaren är försedd med en spänntand, som hakar upp slagstången när avfyringsanordningen spänns (osäkras). Slagstången har framtill ett spännhake för avtryckarens spänntand. Bakre delen består av en ståltapp som slår an mot slutstyckets hane när vapnet avfyras. Hane Slagstång Slagfjäder Patronsäte Slagstång och slutstycke Funktion När transportsäkringen avlägsnats är vapnet säkrat genom att färdigsäkringen är i sitt vänstra läge (SÄKRAT). Ingen förbindelse finns mellan avtryckare och slagstång. Avfyringssäkringen opåverkad Transportsäkring Färdigsäkring SÄKRAT Avtryckarhaken ej i ingrepp på slagstången 26

28 När färdigsäkringen förs över i sitt högra läge (OSÄKRAT) roteras slagstången medurs så att spännhaket hakas upp av avtryckarens spänntand. Vapnet kan emellertid fortfarande inte avfyras eftersom avfyringssäkringens bakre L-formade del griper in i ett spår på avfyringsstången. Avfyringssäkringen opåverkad Färdigsäkring OSÄKRAT Avtryckarhaken i ingrepp på slagstången Avfyringssäkringens L-formade del Till skillnad från det skarpa pansarskottet griper avfyringssäkringens L- formade del in i slagstångshuvudet, som sitter på slagstångens främre del och hindrar densamma att röra sig bakåt. Avfyringssäkringen påverkad Färdigsäkring OSÄKRAT Endast avtryckarens spänntand håller slagstången När avfyringssäkringen trycks ned lyfts dess bakre L-formade del upp ur sitt spår. Slagstången är nu upphakad endast av avtryckarens spänntand. När avtryckaren trycks in frigörs således slagstången och pressas bakåt av slagfjädern. Slagstångens bakre del träffar hanen på slutstycket och projektilen avfyras. 27

29 Riktmedel Se skarpt pansarskott. Ammunition M /67 SLPRJ Färgmarkering: röd spets, blå färgmärkning på övre delen av patronhylsan och hylsbotten. 28

30 Handhavande Vapenkontroll Pos Kontrollpunkt Kontrollera Fel/Anmärkning Skyttens åtgärd 1 Transportsäkring Säkringen är isatt. Säkringen saknas. Se till att ny sätts på plats. 2 Färdigsäkring Handtaget är i läge SÄKRAT. 3 Slutstycke och 9 mm pipa Vapnet är oladdat, pipan är torrdragen. Handtaget är avbrutet eller saknas. Främmande föremål finns i pipan. 4 Hela vapnet Vapnet är oskadat. Synliga skador finns efter slag e d (vit plast är synlig). 5 Färgband Vapnet är försett med gult band. 6 Riktmedel Sikten finns och fungerar. 7 Tratt Tratten är fri från främmande föremål. Färgen är fel. Sikten saknas eller är skadade. Främmande föremål finns i tratten. Byt vapen. Lämna det till tekniker. Ta bort föremålet ur pipan. Byt vapen. Använd det gamla som syftmina. Byt vapen. Använd det gamla som syftmina eller montera ett tidigare avskjutet vapensikte. Ta bort föremålet ur tratten

31 Laddning 1. Kontrollera att färdigsäkringen står i läge SÄKRAT. 2. Transportsäkra vapnet om det är nödvändigt för säkerheten. 3. Vrid slutstycket moturs till stopp (pilen mot linjen) och ta ut det ur vapnet. 4. Sätt en 9 mm skarp patron m/67 i slutstycket. 5. För in slutstycket i vapnet med pilen mot linjen och vrid det till säkrat läge (pilen mot S). Om eldgivning skall fortsätta omedelbart kan pilen vridas direkt mot E. 6. Före eldgivning vrid pilen till osäkrat läge mot E. Patronen sätts in i slutstycket Osäkrat läge Säkrat läge Skjutning Se skarpt pansarskott. 30

32 Patron ur, återgång till transportläge 1. Släpp upp avfyringssäkringen. 2. För över färdigsäkringen till läge SÄKRAT. 3. Sätt tillbaka transportsäkringen. 4. Fäll ned det främre siktet och skjut över kåpan. 5. Fäll tillbaka luckan, ställ det bakre siktet på 200 m (viktigt, annars bryts siktet av), fäll ned det och skjut över kåpan. 6. Ta ut slutstycket ur vapnet. 7. Ta bort patronhylsan och ta vara på den. 8. Sätt tillbaka slutstycket i säkrat läge (pilen mot S). 9. Fäll in axelstödet och det främre greppet. Förkorta remmen vid behov. 10. Sätt på vapenfodralet vid transport i fordon. Åtgärder vid eldavbrott Åtgärdas enligt bestämmelser som framgår av gällande SäkI. OBS! Det är inte tillåtet att göra upprepade blindavfyringar risk finns att vapnet skadas. Förebyggande underhåll Utöver de allmänna bestämmelserna för vård som finns i häftet SoldR Mtrl Vapen Förebyggande underhåll och boken Vintersoldat gäller följande. Daglig tillsyn Vapnet får inte tas isär. Inga reparationer får göras på vapnet förutom utbyte av skadat riktmedel. Håll vapnet rent och torrt. Rengör utsidan med fuktig trasa och torka torrt. Lösningsmedel får inte användas. Vårda pipa, patronläge och slutstycke med hjälp av rengöringsolja CLP. Utför vapenkontroll, enligt sid 30. Särskild tillsyn Utöver det som är skrivet för daglig tillsyn gäller kontroll av att lopp, patronläge och slutstycke inte har urbränningar eller avlagringar. 31

33 20 mm övningsvapen pskott 86 Allmänt M ÖVNVAP PSKOTT 86 Övningsvapnet, som är omladdningsbart, används till skjut- och stridsutbildning samt för att markera eldgivning vid övningar med lös ammunition. Det liknar funktionsmässigt och till det yttre ett skarpt pansarskott. Övningsvapnet har en fast monterad 20 mm pipa och kan skjuta spårljusövningsprojektil eller eldmarkeringspatroner med eller utan signaturladdning. Vad avser banprofiler och skjuttider är överensstämmelsen mellan det skarpa pansarskottets spårljuspansarspränggranat och övningsvapnets 20 mm spårljusprojektil mycket god. Vital del: tändstiftshuset 20 mm övningsvapen 32 Data Kaliber Vikt Längd Utgångshastighet Flygtid ut till 300 m Max skottvidd Spårljusets brinnsträcka Färgmarkering: blå rand 20 mm 8 kg mm 267 m/s 1,2 sek 400 m 450 m

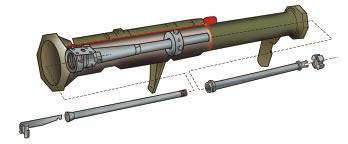

34 Tillbehör och förpackning Lösskjutningsanordning till övningsvapnet måste användas tillsammans med 20/64 eldmarkeringspatron. Lösskjutningsanordningen består av en lösskjutningspipa samt en lösskjutningsmutter och stöd. 1. Stick in lösskjutningspipan i eldröret. 2. Sätt dit lösskjutningsmuttern och dra fast den för hand. Använd verktyg för att hålla fast lösskjutningspipan. 3. Dra fast lösskjutningsmuttern från mynningen med dysverktygets bakre del. 4. Pressa dit stödet på mutterns framkant. Stöd Kombinationsverktyg Lösskjutningspipa Lösskjutningsmutter Lösskjutningsanordning Vapnet skyddas av ett vapenfodral. Fodralet avlägsnas lätt genom att öppna kardborreförslutningen och dra av det. Vapnet kan bäras i remmen med påsatt fodral. Vid transport skall vapnet alltid förvaras i tillhörande vapenfodral för att skydda vapnet och dess yttre delar. Konstruktion Yttre eldröret är tillverkat i glasfiberarmerad plast. Baktill finns en aluminiumtratt, försedd med stötdämpande material och framtill finns en främre dämpare. Framtill på yttre eldrörets undersida finns ett främre grepp som man fäller ut när vapnet förbereds för skjutning. 33

35 Övningsvapnet är till skillnad mot det skarpa pansarskottet konstruerat för upprepad användning. Det innebär att vapnet kan repareras och delar bytas ut. Övningsvapnet består av ett 20 mm eldrör infäst i ett bakstycke. I vapnet ingår även främre stöd, patronläge, tändstiftshus och dysskruv med fäste för signaturladdning. Avfyringsanordningen fungerar som på det skarpa pansarskottet. Patronläge Tändstiftshus Främre stöd Dysskruv Fäste för signaturladdning Övningsvapnets huvuddelar 34

36 Funktion Transportsäkringen är detta vapens viktigaste säkring då den också utgör laddsäkring. Den skall alltid vara anbringad vid laddning och patron ur. För övrigt är den lik det skarpa pansarskottets transportsäkring. När avtryckaren trycks in frigörs slagstången som pressas bakåt av slagfjädern. Slagstångens bakre del, excentertappen, träffar slagstiftet vars bakre snedfasade del slår ned tändstiftet varefter tändaren initieras. Händelseförloppet från det att avtryckaren trycks in till projektilen lämnar eldröret framgår av nedanstående bild. Principbild för händelseförlopp vid avfyring 35

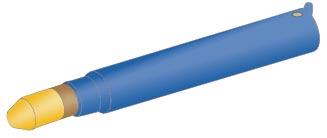

37 Riktmedel Se skarpt vapen. Ammunition M /86 SLÖVNPRJ 86 Patronen har en projektil med spårljussats. Patronen har också en splitterfri bottenbricka av rostfritt stål. Hylsan är av plast och försedd med en styrklack som passar in i ett urtag i vapnets bakstycke. Hylsan kommer därigenom i rätt läge så att sticklågan från tändaren träffar fönstret i hylsan och antänder anfyringssatsen och drivladdningen. Styrklack Projektil Gördel Hylsa Spårljusprojektil 86 M ELDMARKLNG 64 Eldmarkeringsladdningen är konstruerad på samma sätt som övningsammunitionen, dock utan projektil och med en bottenbricka av plast som splittras vid avfyring och ger upphov till splitter bakom vapnet. Eldmarkeringsladdning 64 36

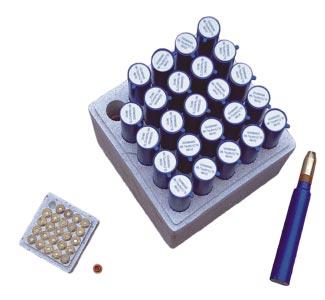

38 Förpackning Övningsammunition och eldmarkeringsladdning förpackas i frigolitaskar enligt nedanstående bild med 25 skott respektive laddningar i varje förpackning. Ovanpå locket finns en ask för tändarna. Förpackningen för spårljusövningsprojektiler är något högre än motsvarande för eldmarkeringsladdningarna. 37

39 M SIGNATURLNG 86/95 Signaturladdningarna förpackas i frigolitaskar omslutna av en flerskiktspåse. Flerskiktspåsen utgör en fuktspärr. Förpackningen innehåller fem signaturladdningar. Signaturladdningen består av en behållare av plast med gänga som passar i dysskruvens rörgänga. Den innehåller en pyroteknisk sats som ger ljudtryck och bakflamma som i det närmaste överensstämmer med ett skarpt pskott. Signaturladdningen antänds av de utströmmande krutgaserna från övningsammunitionen alternativt eldmarkeringsladdningen. 38

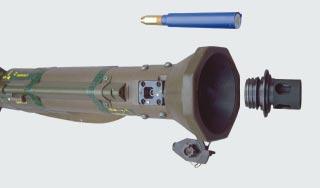

40 Handhavande Vapenkontroll Pos Kontrollpunkt Kontrollera Anmärkning Åtgärd 1 Transportsäkring Säkringen är isatt. Säkringen saknas. Se till att en ny sätts på plats. 2 Färdigsäkring Handtaget är i läge SÄKRAT. Handtaget är avbrutet eller saknas. Byt vapen. Lämna vapnet till tekniker för åtgärd. 3 Dysskruv och 20 mm eldrör Vapnet är oladdat, eldrör och gängor är torrdragna. Främmande föremål finns i pipan. Kontrollera/ta bort främmande föremål ur pipan. 4 Hela vapnet Vapnet är oskadat. Synliga skador finns efter slag e d (vit plast är synlig). Lämna vapnet till tekniker för åtgärd. 5 Färgband Vapnet har blått band 6 Riktmedel Sikten finns och fungerar. 7 Tratt Tratten är fri från främmande föremål. Färgen är avskavd. Sikten saknas eller är skadade. Främmande föremål finns. Lämna vapnet till tekniker för åtgärd. Se till att nya sikten sätts på plats. Rengör tratten. 8 Slagstiftets spärrtapp Tryck in spärrtappen i dess bottenläge och släpp; kontrollera att spärrtappen återgår till sitt yttre läge. Spärrtappen fastnar i sitt inre läge. Lämna vapnet till tekniker för åtgärd. 9 Tändstiftshus Dysskruven är borttagen. Tändstiftshuset går inte att vrida till slutligt läge. 10 Avfyringssäkring Säkringen finns och inte kärvar. 11 Skruvar Alla skruvar är åtdragna. Det skall stoppa mot den spärr som dysskruven för åt sidan vid fullt inskruvat läge. Säkringen återgår inte. Kan dysskruvhuset vridas i slutligt läge utan att dysskruven är ditskruvad får vapnet inte användas. Lämna det till en tekniker. Lämna vapnet till tekniker för åtgärd. Dra fast skruvarna. 39

41 Transportsäkring 6. Tratt 2. Färdigsäkring 7. Slagstiftets spärrtapp 3. Dysskruv 8. Tändstiftshus 4. Färgband 9. Avfyringssäkring 5. Riktmedel 40

42 Laddning Håll vapnet med mynningen i skjutriktningen under laddning och patron ur. 1. Kontrollera att vapnet är säkrat, dvs färdigsäkringen i läge säkrat och transportsäkringen på plats! 2. Vrid ur tändstiftshuset ett 1/4 varv moturs och ta bort ev avskjuten tändare. 3. Skruva ur dysskruven och ta ut ev tomhylsa. Vid behov använd verktyg (dysnyckel). 41

43 4. Kontrollera att pipa och patronläge är rena och fria från främmande föremål. 5. För in en patron i patronläget utan hjälp av verktyg. Se till att styrklacken kommer i styrspåret. 6. Skruva i dysskruven. Se till att den dras i botten med måttlig kraft utan verktyg. 7. Om signaturladdning skall användas, skruva fast laddningen på dysskruven. 8. Sätt i tändaren i dess läge i tändstiftshuset utan hjälp av verktyg. 9. Sätt i tändstiftshuset och vrid medurs till stopp. 42

44 Skjutning Se skarpt pansarskott. Patron ur, återgång till transportläge 1. Släpp upp avfyringssäkringen. 2. För färdigsäkringen till säkrat läge. 3. Sätt tillbaka transportsäkringen. 4. Fäll ned det främre siktet och skjut över kåpan. 5. Fäll tillbaka luckan, ställ det bakre siktet på 200 m (viktigt, annars bryts siktet av), fäll ned det och skjut över kåpan. 6. Vrid tändstiftshuset 1/4 varv moturs och lyft ur det. 7. Ta bort tändaren. 8. Ta bort eventuell signaturladdning. 9. Skruva ur dysskruven. Använd dysnyckeln om det behövs. 10. Ta bort tomhylsa eller patron. 11. Skruva tillbaka dysskruven. Kläm inte wiren mellan trändstiftshuset och vapnet. 12. Sätt tillbaka tändstiftshuset och vrid medurs till stopp. 13. Fäll in axelstödet och det främre greppet. Förkorta remmen vid behov. 14. Sätt på vapenfodralet vid transport i fordon. OBS! Det är inte tillåtet att göra upprepade blindavfyringar risk finns att vapnet skadas. Åtgärder vid eldavbrott Åtgärdas enligt bestämmelser som framgår av gällande SäkI. 43

45 Förebyggande underhåll (Vård) Utöver de allmänna bestämmelserna för vård som finns i häftet SoldR Mtrl Vapen Förebyggande underhåll och boken Vintersoldat gäller följande. OBS! Använd inte lösningsmedel. Reparation eller utbyte av delar på vapnet vid trupp får endast göras i den omfattning som beskrivs i detta kapitel. Vapnet får inte tas isär ytterligare! Daglig tillsyn Allmänt Övningsammunitionen har en anfyringsladdning som innehåller svartkrut. Svartkrutslagg löses inte av petroleumbaserade oljor utan av varmt vatten. Fram-förallt kommer slagget att ansamlas i bakstyckets och dysskruvens gäng-or. Övriga delar av vapnet skall ej onödigtvis utsättas för vatten. När vatten används i vården är det viktigt att vapnet noggrant torkas torrt före inoljning. Patronläge och lopp kontrolleras särskilt. Vapenfett ökar motståndet mot projektilen och kan åstadkomma skada på eldröret. Kontroll av funktionen hos slagstiftets spärrtapp skall ske enligt vapenkontroll punkt 7. Se till att lopp, patronläge och dysskruv efter varje skott är fria från främmande föremål. Använd diskborste för att hålla bakstycke och dysskruv fria från krutslagg. Använd inte vapenfett eller oljor då dessa medverkar till uppbyggnad av svartkrutslagg. Svartkrutslagg skall lösas med vatten (snö). Borsta dysskruven och bakstyckets gängor med blöt diskborste. Undvik att doppa eller spola vapnet då mekanismen i övrigt är känslig för vatten. Dysskruv Torka av skruven och använd borsten för att få bort all svartkrutslagg. Om svartkrutslaggen inte går bort. Borsta gängorna med blöt borste. Torka noggrant och olja in med ett tunt lager rengöringsolja CLP. Eldrör och patronläge Använd borste och rengöringsolja CLP för eldrör, patronläge upprepade gånger tills all krutslagg är borta. Torrdra med läskstång och trasor. 44

46 Tändstiftshus och dess säte Olja in gängor och tändarsäte med rengöringsolja CLP. Om behov finns använd borste för att göra rent, använd annars trasor. Droppa på och med borste sprid CLP i gängor och tändstiftssäte. Vänta 30 min och torka torrt före inoljning. OBS! Tändstiftshuset får inte rengöras med vatten. Tratt Om svartkrutslaggen inte går bort, skölj tratten i varmt vatten, olja in med rengöringsolja CLP och torka därefter med trasor. Varning! Stålborste är inte tillåten vid rengöring då den förstör aluminiumtratten. Eldrör med yttre delar Torka av eldröret och dess yttre delar med en fuktad trasa. Varning! Använd inte vapenfett eller lösningsmedel. Bakstyckets gängor Svartkrutslagg i bakstyckets gängor för dysskruven kan tas bort med blöt borste. OBS! Vapnet får inte dränkas med vatten. Säkringsmekanismen som sitter i direkt anslutning till bakstyckets gängor är känslig för rostangrepp och skall därför inte utsättas för vatten. Säkringsmekanismen Torka rent och olja in. Vatteninträngning i mekanismen bör undvikas. Efter rengöring skall vapnet noggrant torkas torrt, varefter eldrör, patronläge, dysskruv och tändstiftshus skall oljas in med rengöringsolja CLP. Anmäl fel och/eller brister till ditt befäl. Kontrollera särskilt att transportsäkringen finns och fungerar. 45

47 Om transportsäkringen för lätt kan dras ur sitt läge för in dess spets ca 3 mm i säkringshålet böj något sätt transportsäkringen på plats prova/gör om. Utför vapenkontroll enligt sid 39. Särskild tillsyn Utöver Daglig tillsyn, kontrollera att lopp, patronläge och dysskruv inte har urbränningar eller avlagringar avfyringsanordningen fungerar färdigsäkringen och avfyringssäkringen fungerar alla skruvar är väl åtdragna riktmedlen inte är skadade transportsäkringen finns och sitter på plats tändstiftet är oskadat. 46

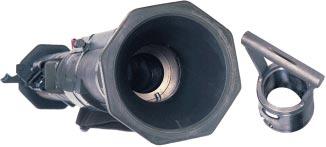

48 Eldmarkeringsvapen Allmänt M ELDMARKVAP PSKOTT 86 Eldmarkeringsvapnet, som är omladdningsbart, är baktill försett med en markeringsanordning som syftar till att simulera bakflamma och knall vid övningar med lös ammuntion. Det liknar funktionsmässigt och till det yttre ett skarpt pansarskott. Eldmarkeringsvapnet har ingen pipa utan endast ett slutstycke. Vital del: slutstycket. Data Totalvikt Längd ca 7,0 kg mm Färgmarkering vit rand Konstruktion Eldmarkeringsvapnet är till sitt yttre helt likt det skarpa vapnet. Markeringssytemet består av en tillsats som är placerad längst bak i eldröret. 47

49 Funktion Eldmarkeringsvapnet har samma avfyringsanordning som det skarpa vapnet. I eldmarkeringsvapnet påverkar tändstiftet en eldmarkeringspatron. Patronen placeras i slutstycket, som passar i ett patronläge längst bak i eldröret. Eldmarkeringsvapen Riktmedel Se skarpt pskott. Ammunition M ELDMARKPTR 86 Vapnet består av en plasthylsa och en slagtändhatt. Hylsan innehåller en knallsats som ger en kraftig knall och ett kraftigt ljussken. 48

50 Handhavande Vapenkontroll Pos Kontrollpunkt Kontrollera Anmärkning Åtgärd 1 Transportsäkring Säkringen isatt. Saknas. Tillse att ny sätts på plats. 2 Färdigsäkring Handtaget i läge SÄKRAT. Handtaget är avbrutet eller saknas. Byt vapen. Lämna vapen till tekniker för åtgärd. 3 Hela vapnet Oskadat. Synliga skador efter slag e d (vit plast synlig). Lämna till tekniker för åtgärd. 4 Slutstycke Urbränningar djupare än 2 mm Uppseendeväckande urbränningar. Byt vapen. Lämna vapen till tekniker för åtgärd. 5 Färgband Vitt band. Färgen är avskavd. Lämna till tekniker för åtgärd. 6 Riktmedel Befintlighet och funktion. 7 Tratt Fri från främmande föremål. 8 Avfyringssäkring Befintlighet samt inte kärvar. Sikten saknas eller är skadade. Främmande föremål finns. Avfyringssäkring ej återgår. Tillse att nya sätts på plats. Rengör. Lämna till tekniker för åtgärd

51 Laddning 1. Kontrollera att vapnet är säkrat. 2. Ta bort slutstycket genom att trycka in det, vrida det moturs och dra ut det. 3. Placera en eldmarkeringspatron i slutstycket. 4. För in slutstycket i vapnet och vrid det försiktigt medurs tills bajonettfattningen griper in. Tryck då in det och vrid det medurs till låsning. Kontrollera därvid att slutstycket trycks bakåt av fjäderkraften. Skjutning Se skarp pansarskott. Tryck in vrid medurs till låsning Patron ur, återgång till transportläge 1. Släpp upp avfyringssäkringen. 2. För färdigsäkringen till säkrat läge. 3. Sätt tillbaka transportsäkringen. 4. Fäll ned det främre siktet och skjut över kåpan. 5. Fäll tillbaka luckan, ställ det bakre siktet på 200 m (viktigt, annars bryts siktet av), fäll ned det och skjut över kåpan. 6. Ta bort slutstycket. 7. Ta bort eldmarkeringspatronen. 8. För in slutstycket i vapnet. 9. Fäll in axelstödet och det främre greppet. Förkorta remmen vid behov. 10. Sätt på vapenfodralet vid transport i fordon. 50

52 Åtgärder vid eldavbrott Åtgärdas enligt bestämmelser som framgår av gällande SäkI Förbyggande underhåll Utöver de allmänna bestämmelserna för vård som finns i häftet SoldR Mtrl Vapen Förebyggande underhåll och boken Vintersoldat gäller följande. Daglig tillsyn Vapnet får inte tas isär. Inga reparationer får göras på vapnet förutom eventuellt utbyte av riktmedel. Håll vapnet rent och torrt. Rengör utsidan med fuktig trasa och torka torrt. Lösningsmedel får inte användas. Vårda slutstycke och tratt. Anbringa ett tunt lager rengöringsolja CLP på metallytorna. Utför vapenkontroll enligt sid

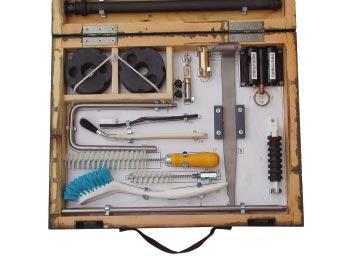

53 Tillbehörssats M TILLBEHÖRSSATS 20 MM ÖVNINGSVAPEN 3 GRG 20 MM ÖVNINGSVAPEN PSKOTT 86 Utrustningen innehåller lösskjutningspipor, kombinationsverktyg och utrustning för förebyggande underhåll. Innehållsförteckning finns i lådans lock. I locket förvaras 1. 8 st lösskjutningspipor 2. 8 st lösskjutningsmutter pskott 86 (förvaras i lösskjutningspipan) 52

54 st lösskjutningsmutter för grg 4. 8 st stöd för pskott Förlängningsstång (2 st) 6. Krök till förlängningsstång 7. Utstötare (gängas på 5) 8. Kombinationsverktyg 9. Läskände (gängas på 5) 10. Hylsutdragarskruv (gängas i 5) 11. Infett(olj)ningsborste 12. Rengöringsborste 6 mm (för tändkanal) 13. Infett(olj)borste 14. Handtag för rengöringsborste (gängas i 12) 15. Rengöringsborste för tändläge 16. Pensel 17. Rengöringsborste för tändläge 18. Rengöringsborste 20 mm (gängas i 5) 19. Rengöringsborste dysläge/dysskruv 53

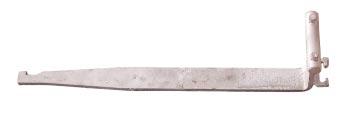

55 Verktyg för dysskruv övningsvapen 3, grg Verktyg för dysskruv pskott 86 Utdragare för hylsor Borttagning av avfyringspatron Kombinationsverktyg 54

56 55

57 Sakavdelning: Sakansvarig: Ämnesexpert: Projektledare: Redaktör: Illustrationer: Text- och bildmontage: Armétaktiska kommandot Mj Sivert Sahlström Mj Sivert Sahlström Kerstin Almroth Kerstin Almroth Klaserik Rådström Marlén Olsson 56
