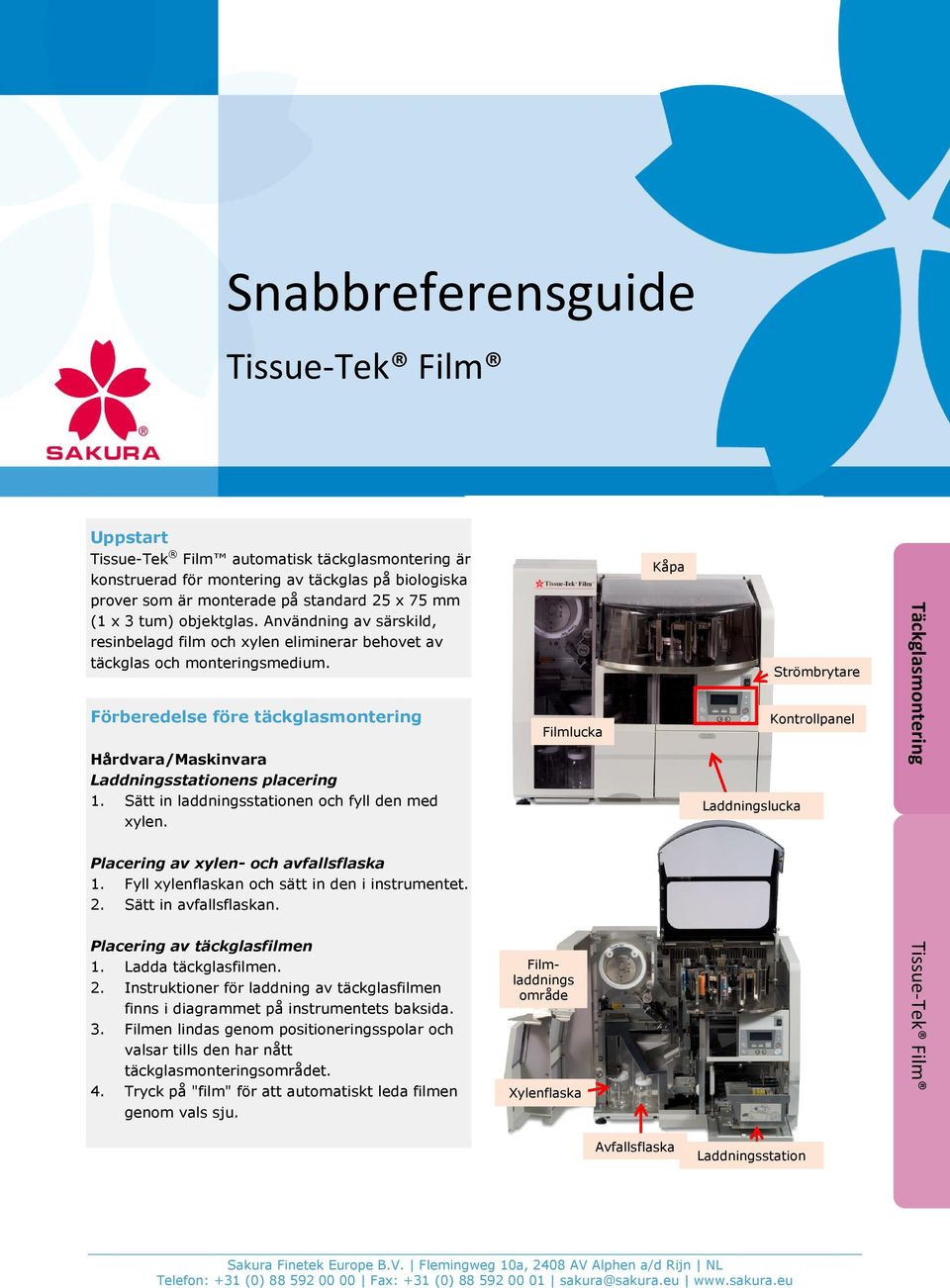

1 Uppstart Tissue-Tek Film automatisk täckglasmontering är konstruerad för montering av täckglas på biologiska prover som är monterade på standard 25 x 75 mm (1 x 3 tum) objektglas. Användning av särskild, resinbelagd film och xylen eliminerar behovet av täckglas och monteringsmedium. Förberedelse före täckglasmontering Hårdvara/Maskinvara Laddningsstationens placering 1. Sätt in laddningsstationen och fyll den med xylen. Placering av xylen- och avfallsflaska 1. Fyll xylenflaskan och sätt in den i instrumentet. 2. Sätt in avfallsflaskan. Placering av täckglasfilmen 1. Ladda täckglasfilmen. 2. Instruktioner för laddning av täckglasfilmen finns i diagrammet på instrumentets baksida. 3. Filmen lindas genom positioneringsspolar och valsar tills den har nått täckglasmonteringsområdet. 4. Tryck på "film" för att automatiskt leda filmen genom vals sju. Filmlucka Filmladdnings område Xylenflaska Kåpa Strömbrytare Laddningslucka Laddningslucka Täckglasmontering Laddningsstation Sakura Finetek Europe B.V. Flemingweg 10a, 2408 AV Alphen a/d Rijn NL Telefon: +31 (0) Fax: +31 (0) sakura@sakura.eu

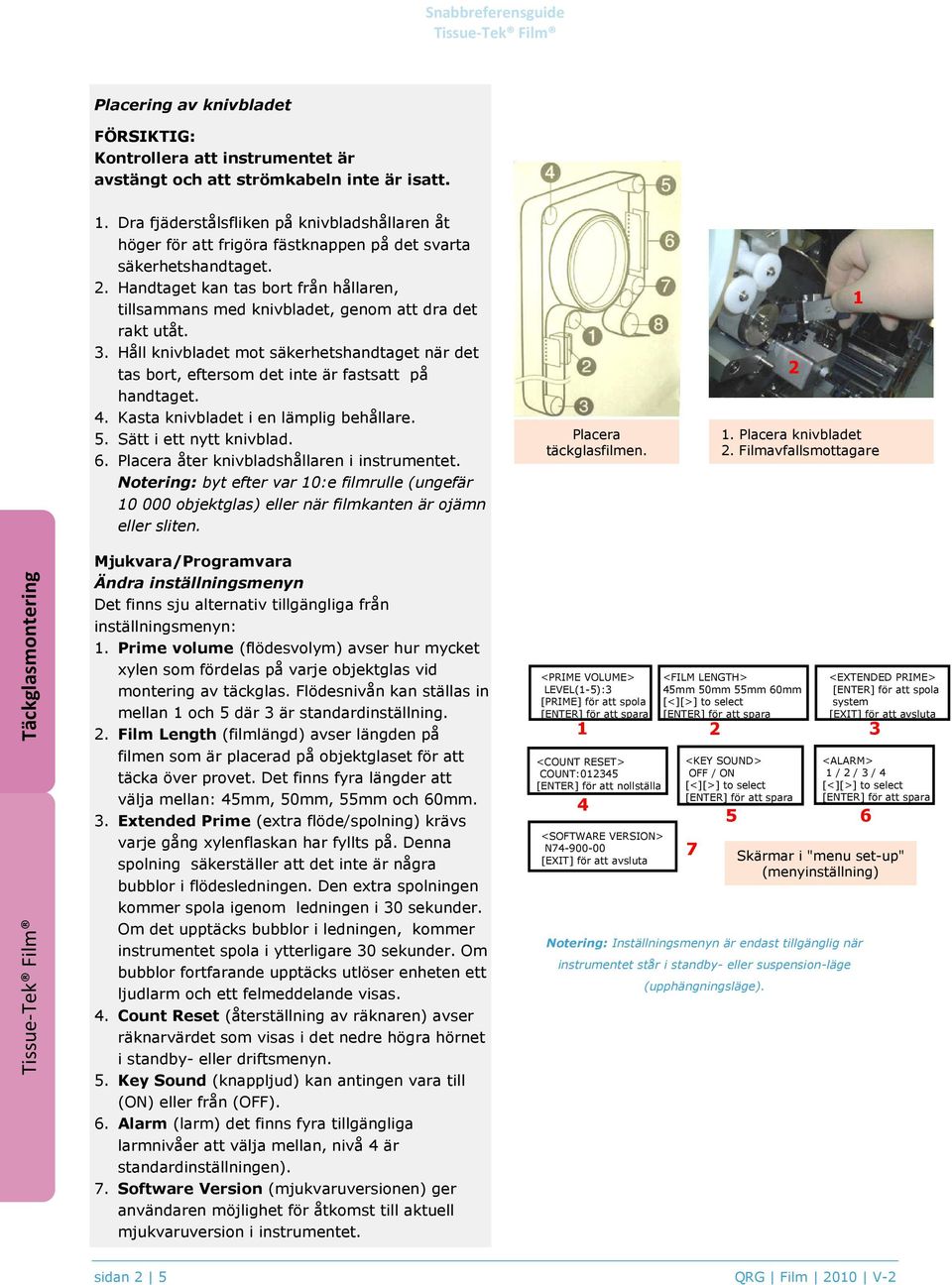

2 Placering av knivbladet FÖRSIKTIG: Kontrollera att instrumentet är avstängt och att strömkabeln inte är isatt. 1. Dra fjäderstålsfliken på knivbladshållaren åt höger för att frigöra fästknappen på det svarta säkerhetshandtaget. 2. Handtaget kan tas bort från hållaren, tillsammans med knivbladet, genom att dra det rakt utåt. 3. Håll knivbladet mot säkerhetshandtaget när det tas bort, eftersom det inte är fastsatt på handtaget. 4. Kasta knivbladet i en lämplig behållare. 5. Sätt i ett nytt knivblad. 6. Placera åter knivbladshållaren i instrumentet. Notering: byt efter var 10:e filmrulle (ungefär objektglas) eller när filmkanten är ojämn eller sliten. Placera täckglasfilmen Placera knivbladet 2. Filmavfallsmottagare Täckglasmontering Mjukvara/Programvara Ändra inställningsmenyn Det finns sju alternativ tillgängliga från inställningsmenyn: 1. Prime volume (flödesvolym) avser hur mycket xylen som fördelas på varje objektglas vid montering av täckglas. Flödesnivån kan ställas in mellan 1 och 5 där 3 är standardinställning. 2. Film Length (filmlängd) avser längden på filmen som är placerad på objektglaset för att täcka över provet. Det finns fyra längder att välja mellan: 45mm, 50mm, 55mm och 60mm. 3. Extended Prime (extra flöde/spolning) krävs varje gång xylenflaskan har fyllts på. Denna spolning säkerställer att det inte är några bubblor i flödesledningen. Den extra spolningen kommer spola igenom ledningen i 30 sekunder. Om det upptäcks bubblor i ledningen, kommer instrumentet spola i ytterligare 30 sekunder. Om bubblor fortfarande upptäcks utlöser enheten ett ljudlarm och ett felmeddelande visas. 4. Count Reset (återställning av räknaren) avser räknarvärdet som visas i det nedre högra hörnet i standby- eller driftsmenyn. 5. Key Sound (knappljud) kan antingen vara till (ON) eller från (OFF). 6. Alarm (larm) det finns fyra tillgängliga larmnivåer att välja mellan, nivå 4 är standardinställningen). 7. Software Version (mjukvaruversionen) ger användaren möjlighet för åtkomst till aktuell mjukvaruversion i instrumentet. <PRIME VOLUME> LEVEL(1-5):3 [PRIME] för att spola <FILM LENGTH> 45mm 50mm 55mm 60mm <COUNT RESET> COUNT: [ENTER] för att nollställa 4 <SOFTWARE VERSION> N [EXIT] för att avsluta <KEY SOUND> OFF / ON 7 Notering: Inställningsmenyn är endast tillgänglig när instrumentet står i standby- eller suspension-läge 5 (upphängningsläge). <EXTENDED PRIME> [ENTER] för att spola system [EXIT] för att avsluta <ALARM> 1 / 2 / 3 / 4 6 Skärmar i "menu set-up" (menyinställning) sidan 2 5 QRG Film 2010 V-2

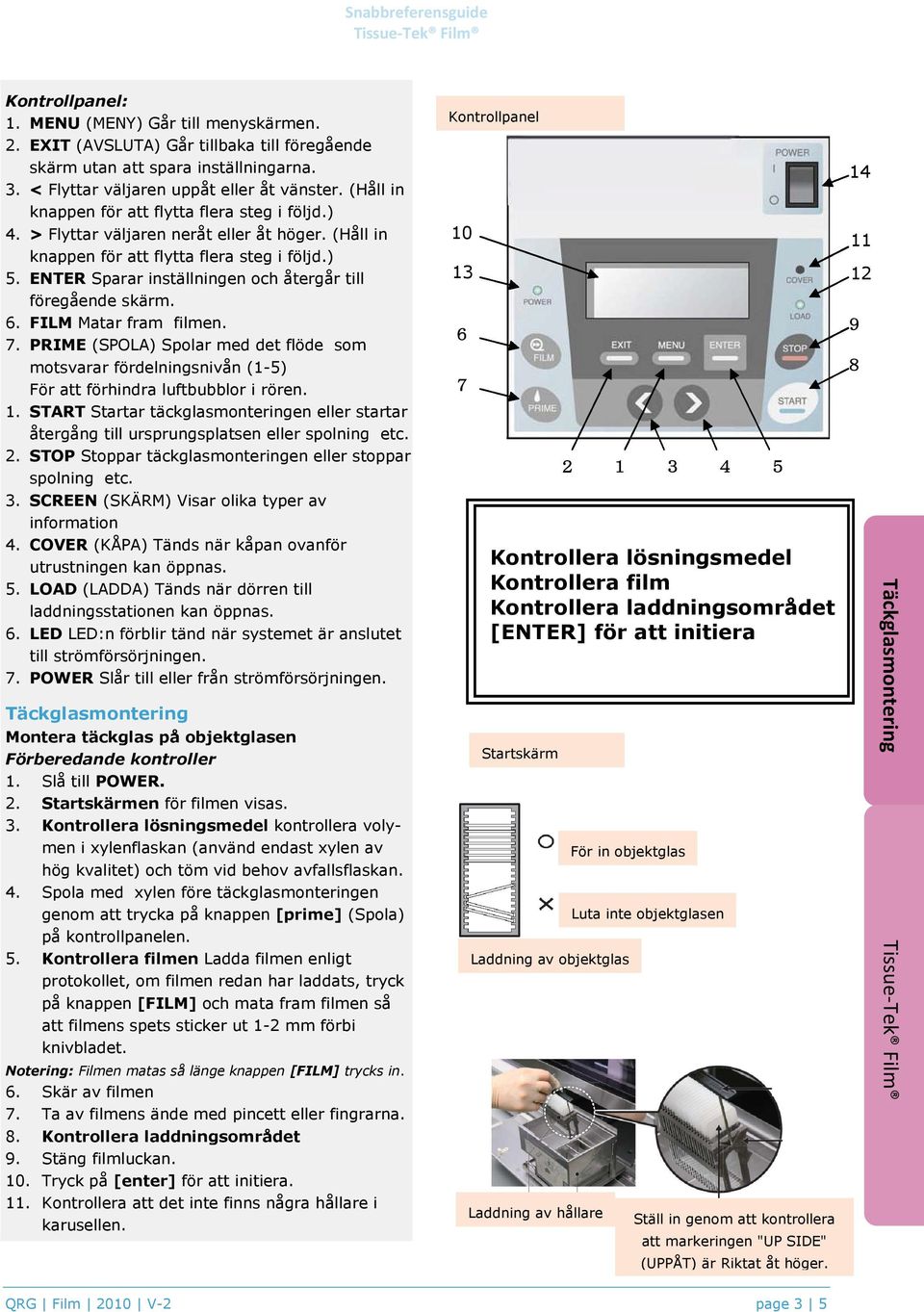

3 : 1. MENU (MENY) Går till menyskärmen. 2. EXIT (AVSLUTA) Går tillbaka till föregående skärm utan att spara inställningarna. 3. < Flyttar väljaren uppåt eller åt vänster. (Håll in knappen för att flytta flera steg i följd.) 4. > Flyttar väljaren neråt eller åt höger. (Håll in knappen för att flytta flera steg i följd.) 5. ENTER Sparar inställningen och återgår till föregående skärm. 6. FILM Matar fram filmen. 7. PRIME (SPOLA) Spolar med det flöde som motsvarar fördelningsnivån (1-5) För att förhindra luftbubblor i rören. 1. START Startar täckglasmonteringen eller startar återgång till ursprungsplatsen eller spolning etc. 2. STOP Stoppar täckglasmonteringen eller stoppar spolning etc. 3. SCREEN (SKÄRM) Visar olika typer av information 4. COVER (KÅPA) Tänds när kåpan ovanför utrustningen kan öppnas. 5. LOAD (LADDA) Tänds när dörren till laddningsstationen kan öppnas. 6. LED LED:n förblir tänd när systemet är anslutet till strömförsörjningen. 7. POWER Slår till eller från strömförsörjningen. Täckglasmontering Montera täckglas på objektglasen Förberedande kontroller 1. Slå till POWER. 2. Startskärmen för filmen visas. 3. Kontrollera lösningsmedel kontrollera volymen i xylenflaskan (använd endast xylen av hög kvalitet) och töm vid behov avfallsflaskan. 4. Spola med xylen före täckglasmonteringen genom att trycka på knappen [prime] (Spola) på kontrollpanelen. 5. Kontrollera filmen Ladda filmen enligt protokollet, om filmen redan har laddats, tryck på knappen [FILM] och mata fram filmen så att filmens spets sticker ut 1-2 mm förbi knivbladet. Notering: Filmen matas så länge knappen [FILM] trycks in. 6. Skär av filmen 7. Ta av filmens ände med pincett eller fingrarna. 8. Kontrollera laddningsområdet 9. Stäng filmluckan. 10. Tryck på [enter] för att initiera. 11. Kontrollera att det inte finns några hållare i karusellen Kontrollera lösningsmedel Kontrollera film Kontrollera laddningsområdet [ENTER] för att initiera Startskärm För in objektglas Laddning av objektglas Laddning av hållare Luta inte objektglasen Ställ in genom att kontrollera att markeringen "UP SIDE" (UPPÅT) är Riktat åt höger Täckglasmontering QRG Film 2010 V-2 page 3 5

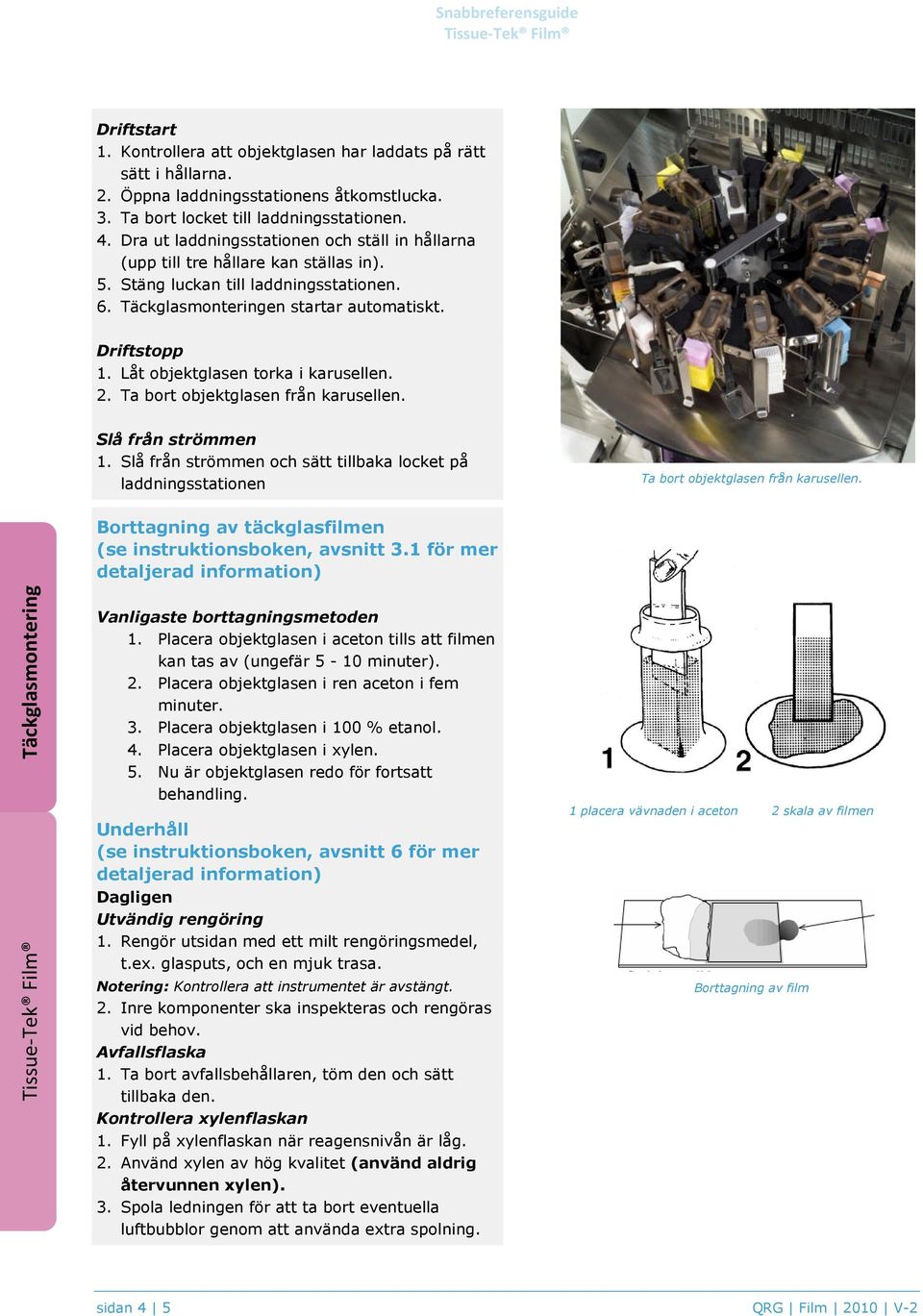

4 Driftstart 1. Kontrollera att objektglasen har laddats på rätt sätt i hållarna. 2. Öppna laddningsstationens åtkomstlucka. 3. Ta bort locket till laddningsstationen. 4. Dra ut laddningsstationen och ställ in hållarna (upp till tre hållare kan ställas in). 5. Stäng luckan till laddningsstationen. 6. Täckglasmonteringen startar automatiskt. Driftstopp 1. Låt objektglasen torka i karusellen. 2. Ta bort objektglasen från karusellen. Slå från strömmen 1. Slå från strömmen och sätt tillbaka locket på laddningsstationen Ta bort objektglasen från karusellen. Borttagning av täckglasfilmen (se instruktionsboken, avsnitt 3.1 för mer Täckglasmontering Vanligaste borttagningsmetoden 1. Placera objektglasen i aceton tills att filmen kan tas av (ungefär 5-10 minuter). 2. Placera objektglasen i ren aceton i fem minuter. 3. Placera objektglasen i 100 % etanol. 4. Placera objektglasen i xylen. 5. Nu är objektglasen redo för fortsatt behandling. Underhåll (se instruktionsboken, avsnitt 6 för mer Utvändig rengöring 1. Rengör utsidan med ett milt rengöringsmedel, t.ex. glasputs, och en mjuk trasa. Notering: Kontrollera att instrumentet är avstängt. 2. Inre komponenter ska inspekteras och rengöras vid behov. 1. Ta bort avfallsbehållaren, töm den och sätt tillbaka den. Kontrollera xylenflaskan 1. Fyll på xylenflaskan när reagensnivån är låg. 2. Använd xylen av hög kvalitet (använd aldrig återvunnen xylen). 3. Spola ledningen för att ta bort eventuella luftbubblor genom att använda extra spolning. 1 placera vävnaden i aceton 2 skala av filmen Borttagning av film sidan 4 5 QRG Film 2010 V-2

5 Rengöring av objektglashållarna 1. Sänk ner hållarna i lösningsmedel i 24 timmar för monteringsmedium. Rengöring av laddningsstationen 1. Byt lösningsmedel för monteringsmedium i laddningsstationen. Rengöring av vita och svarta valsar 1. Ta bort filmen och filmpartiklar. 2. Rengör valsarna med xylen. 3. Rengör valsarna med 100 % etanol. 4. Se till att valsarna är helt torra innan täckglasmonteringen fortsätter. Förvaring av oanvänd film 1. Undvik att förvara film i fuktiga områden. 2. Förvaringsförhållanden för filmen före användning: Relativ luftfuktighet: 30 till 70 % Temperatur: 10 ºC till 30 ºC (50 ºF till 86 ºF) 3. Förpackade filmrullar bör inte förvaras i närheten av laboratoriekemikalier. Ångorna från lösningsmedlet tränger in genom pappboxen och plastpåsen, vilket leder till att filmbeläggningen försämras. NOTERING: Sakura kan endast rekommendera användning av Tissue-Tek coverslipping Film, artikelnummer # Varannan vecka Byte av kolfilter 1. Byt kolfilter varannan vecka Varje månad Filmavfallsmottagare 1. Filmavfallsmottagaren ska tömmas och rengöras. 2. Skruva av vingskruven på mottagningsbrickan. 3. Ta bort brickan. 4. Ta bort filmpartiklar från brickan. 5. Rengör brickan med xylen. Varje år Förebyggande underhåll ska utföras av en Sakurarepresentant eller en behörig servicetekniker. Underhållsuppgift Utvändig rengöring Kontrollera xylenflaskan Rengöring av objektglashållarna Rengöring av laddningsstationen Rengöring av valsarna Byte av kolfilter Filmavfallsmottagare Förebyggande underhåll Intervall Varannan vecka Varje månad Varje år Förvaring av objektglas med täckglas (se instruktionsboken, avsnitt 3.2 för mer 1. Objektglas ska förvaras vertikalt framsida mot baksida. 2. Objektglas kan förvaras inom 24 timmar efter att täckglas har monterats. 3. Vatten eller alkohol som finns kvar på objektglasen kan störa direkt eller långvarig vidhäftning av täckglasfilmen. 4. Undvik att förvara filmtäckta objektglas i våta eller fuktiga utrymmen. 5. Förvara objektglasen i omgivning där temperatur och luftfuktighet är stabila och uppfyller följande: Relativ luftfuktighet: <50 % Temperatur: 22 ºC ± 3 ºC (72 ºF ± 5 ºF) 6. Om inte förvaringsriktlinjerna följs kan det orsaka att filmen lossnar från objektglaset. 7. Undvik långvarig exponering för fluorescerande ljus eller solljus. Detta kan orsaka att färgen bleknar. Täckglasmontering QRG Film 2010 V-2 page 5 5
