REKOMMENDERAT GROSSISTSORTIMENT FÖR VVS MED PUMPAR FÖR CIRKULATION, RENVATTEN, DRÄNERING OCH AVLOPP

Transkript

1 REKOMMENDERAT GROSSISTSORTIMENT FÖR VVS MED PUMPAR FÖR CIRKULATION, RENVATTEN, DRÄNERING OCH AVLOPP

2 Allt du behöver för ett energieffektivt inn tryck i ledningarna och torrt runt huset I den här broschyren har vi samlat hela vårt grossistsortiment för VVS. Det är hållbara och energisnåla pumpar och pumpstationer som de allra flesta grossister har lagerlagda för snabb leverans. Om någon produkt skulle saknas hos din grossist, eller om du har behov av större pumpkapacitet, kan du självklart kontakta oss direkt för en rekommendation du hittar alla telefonnummer på sista sidan. 1 Cirkulation sid 4 8 Pumpar för värme- och kylsystem, och för cirkulation av tappvarmvatten. 2 Vattenförsörjning sid 9 Energieffektiva tryckstegringsanläggningar för dig som behöver flytta renvatten många våningar upp, och vattennormpumpar för dig som behöver pumpa riktigt stora volymer

3 neklimat, 3 Länspumpning och dränering sid Pumpar för dränering av grundvatten och nedträngande regn- och smältvatten runt fastigheten. Eller för akut länspumpning vid översvämningar. 4 Avloppspumpning sid Färdiga paket för avlopp med pumpstation, tuggerpump och styrning för alla behov. Våra effektiva avloppspumpar med skärande tuggerhjul kan du självklart även köpa separat

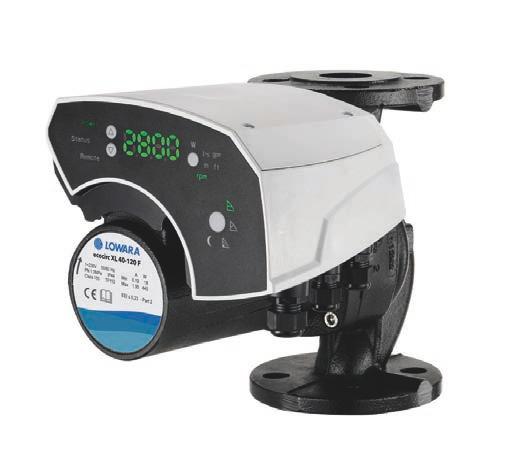

4 Cirkulation Lowara ecocirc XL och XL plus Med precis allt du kräver av en våt cirkulationspump för större fastigheter Cirkulationspumpar för ett effektivt, energisnålt och ekonomiskt inneklimat, med högeffektiv ECM-motor och hydrauldel. Snabb installation med standardiserade bygglängder och dubbelborrade flänsar (upp till DN65). Tydlig display med stora siffror och symboler gör det enkelt att avläsa värden även i en mörk driftundercentral. Önskad pumpstyrning väljs enkelt via fyra logiskt placerade knappar. Med XLplus-modellen kan mer avancerade inställningar enkelt göras i ett webbgränssnitt via din bärbara dator. Lägger du dessutom till en WiFi-modul, kan XLplus även ställas in trådlöst via surfplatta eller smartphone. Inbyggt skydd mot torrkörning stoppar pumpen för att förhindra skador. Larm och felmeddelanden visas på displayen och lagras i loggen. Du kan alltid se vad som hänt, och när det hände. Två analoga ingångar (4 20mA / 0 10V), en digital ingång för start/stop, en digital utgång för signal och en AUX-ingång för temperatursensor. XLplus kommunicerar dessutom med BMS-system via Modbus RTU och BACnet (driftdata lagras kontinuerligt för att underlätta optimering av inställningarna). Alltid en exakt matchning Pumparna i XL-serien finns både som enkel- och tvillingpump och även i brons för tappvarmvattensystem. För att förhindra onödiga värmeförluster, levereras samtliga modeller med isolerskal. Pumpen ställs enkelt in och styrs via fyra logiskt placerade knappar Tydlig display som syns i mörka driftundercentraler Snabb installation med standardiserade bygglängder och dubbelborrade flänsar (upp till DN65) Låg driftkostnad tack vare högeffektiv ECM-motor och hydrauldel Isolerskal sparar energi och ger en bättre arbetsmiljö Skydd vid torrkörning stoppar pumpen för att förhindra skador Separat elektronikdel för att undvika kondensproblem vid pumpning av kalla vätskor Två analoga ingångar och en extra ingång för temperaturgivare 4

5 Cirkulation ecocirc XL Basversion med kommunikation via analoga signaler. ecocirc XLplus Fullt utrustad version med inbyggt kommunikationsprotokoll för BMS-system. Dessutom möjlighet att välja till en modul för WiFi-kommunikation. ecocirc XL/XLplus För stora fastigheter. ecocirc XL; basversion med kommunikation via analoga signaler. 4 driftlägen: Automatisk varvtalsstyrning med variabelt differenstryck / Varvtalsstyrning med konstant differenstryck / Fast varvtal / Automatisk nattsänkning ecocirc XLplus; fullt utrustad version med inbyggt komunikationsprotokoll för BMS-system, samt möjlighet att välja till modul för WiFi-kommunikation. 5 driftlägen: Automatisk varvtalsstyrning med variabelt differenstryck / Varvtalsstyrning med konstant differenstryck / Fast varvtal / Differentiell temperaturkontroll / Automatisk nattsänkning ErP ready 2015 Högeffektiv ECM-motor och hydrauldel 1-fas, V PN 10 IP X4D isolationsklass F Flänsad Dubbelborrad Enkelpump Gjutjärn Tvillingpump Gjutjärn Enkelpump Brons / Rostfri* Inbygg- Pumptyp XL XLplus XL XLplus XL XLplus nadslängd Anslutn. Motsvarar Grundfos * * MAGNA * * MAGNA G MAGNA MAGNA mm * * MAGNA * * MAGNA G MAGNA MAGNA F F DN 32 MAGNA F F mm MAGNA F F MAGNA F / 4080 F F F MAGNA F / F / F / F DN mm MAGNA F MAGNA F F F F mm DN 50 MAGNA F / F MAGNA F / F / F F MAGNA F F MAGNA F F MAGNA F / F / F F mm DN 65 MAGNA F / F F MAGNA F F UPS F F - PN10 - PN F - PN10 - PN *Utförande i rostfritt stål mm DN 80 DN 100 MAGNA F / F / F / F / F (PN6 alt PN10) MAGNA F / F / F / F / F (PN6 alt PN10) 5

6 Cirkulation Lowara ecocirc BASIC och PREMIUM Suveränt tillförlitlig cirkulation med blockeringsfri ECM-motor och automatisk avluftningsfunktion Driftsäkra cirkulationspumpar med sfärisk motordesign och patenterad Anti-Block-teknologi, som håller metallpartiklar borta från motorns magnetiska delar. Välj mellan två olika utföranden: Med ecocirc BASIC får du en mycket prisvärd pump med dubbla driftlägen automatisk varvtalsstyrning med variabelt tryck eller manuell steglös varvtalskontroll. Nya avancerade ecocirc PREMIUM ger dig dessutom automatisk varvtalsstyrning med konstant tryck (särskilt bra för golvvärme), tydlig multidisplay (som visar aktuell strömförbrukning, tryckhöjd eller flöde) och smart snabbplugg för enkel anslutning till befintlig elinstallation. Alla inställningar görs enkelt med ett LED-belyst vred, där olika färg indikerar vilken inställning som är aktiverad. ecocirc BASIC 2 driftlägen: Automatisk varvtalsstyrning med variabelt tryck / Manuell steglös varvtalskontroll ErP ready 2015 Elektroniskt kommuterad axellös sfärisk motor med permanentmagnetisk rotor med Anti-Block 1-fas, V PN 10 IP 44 isolationsklass F gjutjärn Pumptyp Version Inbyggnadslängd Anslutn. Motsvarar Grundfos BASIC 15-4/ G 25 ALPHA2 L mm BASIC 25-4/ G 40 ALPHA2 L m BASIC 25-4/ mm G 40 ALPHA2 L / A 180 BASIC 25-6/ mm G 40 ALPHA2 L BASIC 25-6/ m ALPHA2 L mm G 50 / A 180 ecocirc PREMIUM 3 driftlägen: Automatisk varvtalsstyrning med variabelt tryck / Automatisk varvtalsstyrning med konstant tryck (särskilt bra för golvvärme) / Manuell steglös varvtalskontroll ErP ready 2015 Elektroniskt kommuterad axellös sfärisk motor med permanentmagnetisk rotor med Anti-Block 1-fas, V PN 10 IP 44 isolationsklass F gjutjärn Pumptyp Version Inbyggnadslängd Anslutn. Motsvarar Grundfos PREMIUM 15-4/ G 25 ALPHA mm PREMIUM 25-4/ G 40 ALPHA m PREMIUM 25-4/ mm G 40 ALPHA / A 180 ALPHA PREMIUM 15-6/ G 25 / mm ALPHA PREMIUM 25-6/ m G 40 / PREMIUM 25-6/ mm G 50 ALPHA / A 180 ecocirc BASIC ecocirc PREMIUM 6

7 Cirkulation Lowara ecocirc PRO Varmt vatten ur kranen direkt! Varför byta hela pumpen, när det räcker med drivsidan? Med Lowara ecocirc EBV 1/00 ersätter du snabbt och enkelt de flesta Grundfos-modeller. Cirkulationspump i brons för tappvarmvatten med automatik för avluftning samt ljusindikation i styrvredet för driftdata och felmeddelanden. Lowara ecocirc PRO För tappvarmvatten. Manuell steglös varvtalskontroll. Elektroniskt kommuterad axellös sfärisk motor med permanentmagnetisk rotor med Anti-Block 1-fas, V PN 10 IP 44 isolationsklass F brons Inbyggnads- Pumptyp Version Timer Termostat Backventil längd Anslutn. Motsvarar Grundfos PRO 15-1/ PRO 15-1/65 R PRO 15-1/65 U PRO 15-1/65 RU m PRO 15-1/ medföljer 65 mm PRO 15-1/110 R integrerad med PRO 15-1/110 U avstängningsventil 110 mm G 25 PRO 15-1/110 RU PRO 15-3/ medföljer 65 mm PRO 15-3/ m integrerad med avstängningsventil 110 mm EBV 1/ m drivsida UP / / Lowara TLCN Tappvarmvattenpump för högre tryck Cirkulationspump i rostfritt stål för tappvarmvatten med manuell varvtalsstyrning. TLCB Manuell varvtalskontroll 1-fas, V PN 10 IP 44 isolationsklass H rostfritt stål Inbyggnads- Pumptyp Version längd Anslutn. Motsvarar Grundfos TLCN 20-4M mm G 1 ¼ UP 20-3 N 150 / UP 20-4,5 N m TLCN 25-4L* mm UPS N 180 G 1 ½ TLCN 25-6L** m 180 mm UPS N 180 / UPS N 180 *Alternativ med full automatik: Lowara ecocirc XL N 25-40, RSK (se sid 5). **Alternativ med full automatik: Lowara ecocirc XL N 25-60, RSK (se sid 5). 7

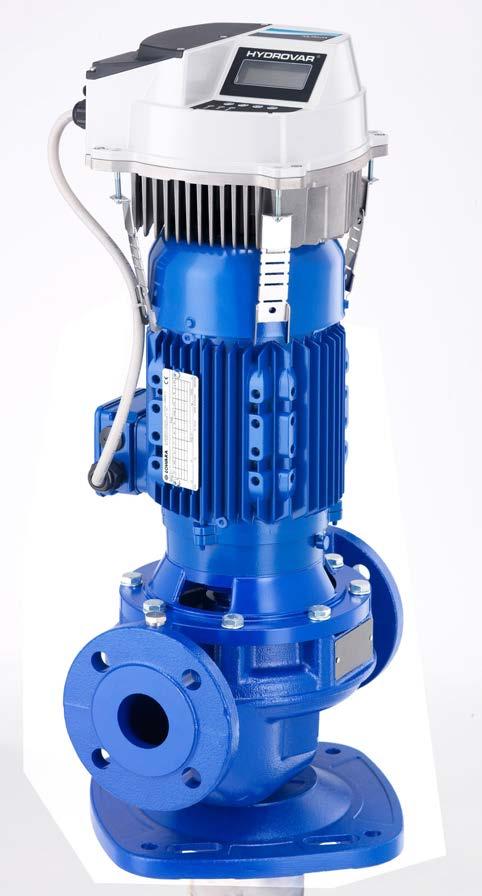

8 Cirkulation Lowara e-lne Vertikal centrifugalpump in-line, med torr motor för cirkulation i fastigheter med riktigt stora värme- och kylsystem Lowara e-lne kan extrautrustas med Hydrovar frekvensomriktare, så att utloppstrycket hålls konstant. Intelligensen i varvtalsstyrningen gör ytterligare styrutrustning överflödig. e-lne Högeffektiv IE3-motor (kan även levereras med Hydrovar frekvensomriktare). Drifttryck PN 16 pumpad : IP-55 Isolationsklass F Nya Lowara e-lne in-line pumpar med riktigt låg driftkostnad, tack vare högeffektiv hydraulik (med MEI- värden väl över ErP2015-nivå) och IE3-motor. Pumparna kan utrustas med Hydrovar frekvensomriktare för maximal energibesparing. Robust design med utbytbara slitringar i rostfritt stål ger lång livslängd. Dessutom kan pumphjul, adapter och motor demonteras utan att pumphuset behöver kopplas bort från rörsystemet allt för att minska stilleståndstiden vid service. Konstruerad för alla tänkbara vätskor; med pumphus av gjutjärn (GG25) och pumphjul av gjutjärn, rostfritt stål eller brons med flera olika mekaniska tätningsalternativ. Effekt 3-fas 400 V /11/S25RCS ,1 kw /15/S25RCS ,5 kw /22/P25RCS ,2 kw /22/P25RCS ,2 kw /15/S25RCS ,5 kw /22/P25RCS ,2 kw /05A/S45RCS ,55 kw /05/S45RCS ,55 kw /05A/S45RCS ,55 kw /05/S45RCS ,55 kw /07/X45RCS ,75 kw /11/P45RCS ,1 kw /11A/P45RCS ,1 kw /15/P45RCS ,5 kw /22/P45RCS ,2 kw /05/S45RCS ,55 kw /05/S45RCS ,55 kw /07/X45RCS ,75 kw /11/P45RCS ,1 kw /07/X45RCS ,75 kw /11A/P45RCS ,1 kw /11/P45RCS ,1 kw /15/P45RCS ,5 kw /11/P45RCS ,1 kw /15A/P45RCS ,5 kw /15/P45RCS ,5 kw /22/P45RCS ,2 kw /05/S45RCS ,55 kw /07/X45RCS ,75 kw /11/P45RCS ,1 kw /07/X45RCS ,75 kw /11A/P45RCS ,1 kw /11/P45RCS ,1 kw /15/P45RCS ,5 kw /11/P45RCS ,1 kw /15/P45RCS ,5 kw /22A/P45RCS ,2 kw /22/P45RCS ,2 kw /22A/P45RCS ,2 kw /22/P45RCS ,2 kw 2-polig 4-polig Anslutning DN 40 DN 50 DN 40 DN 50 DN 65 8

9 Vattenförsörjning Lowara e-sv Trygg och energieffektiv tryckstegring Pumpar i rostfritt stål som uppfyller WRAS-standarden för pumpning av dricksvatten. Passar även för cirkulation, matarsystem, bevattning, industriell vattenhantering, tvättanläggningar, fontäner och andra applikationer som kräver höga tryck. Lowara e-sv kan extrautrustas med Hydrovar frekvensomriktare, så att utloppstrycket hålls konstant. Intelligensen i varvtalsstyrningen gör ytterligare styrutrustning överflödig. Högeffektiv IE2-/IE3-motor (kan även levereras med Hydrovar frekvensomriktare). Tillverkade helt i rostfritt stål. Uppfyller WRAS-standarden för dricksvatten. Drifttryck PN 16 pumpad : IP-55 Isolationsklass F Effekt 3-fas 400 V tryckhöjd flöde Anslutning Motsvarar Grundfos 3SV ,37 kw 14,5 m CR3-3 3SV ,37 kw 21,2 m CR3-4 3SV ,37 kw 27,7 m CR3-5 3SV ,55 kw 36,4 m CR3-6 Rp 1, 73 l/ 3SV ,55 kw 43,4 m oval CR3-7 min 3SV ,75 kw 51,8 m fläns* CR3-8 3SV ,1 kw 66,8 m CR3-12 3SV ,1 kw 73,8 m CR3-13 3SV kw 216 m CR3-36 3SV ,5 kw 96,7 m 73 l/ DN CR3-17 3SV ,2 kw 142,3 m min 25/32, rund fläns CR3-23 5SV ,55 kw 19,9 m CR5-4 5SV ,75 kw 36,4 m CR5-7 Rp 5SV ,1 kw 43,7 m 141 l 1 ¼, CR5-8 5SV ,10 kw 57,6 m /min oval CR5-10 fläns* 5SV ,5 kw 65,5 m CR5-11 5SV ,2 kw 88 m CR5-14 5SV ,2 kw 102 m 141 l/ DN CR5-16 5SV kw 152 m min 25/32, rund fläns CR5-22 *) Inklusive motfläns Lowara SCUBA Rostfri dränkbar flerstegspump för vattenförsörjning Kompakt dränkbar pump för vattenförsörjning i hushåll och för bevattning. Pumphjul i polymer med spridare i rostfritt stål, garanterar högsta möjliga effektivitet och lägsta möjliga driftskostnad. Nivåvippa 1-fas SC 205C ,4 A tryckhöjd (H) H 48 m Q 75 l/min inv. gänga ø 1 ¼ (32 mm) pumpad Kabel Vikt max 40 max 20 m H07RN-F 20 m 13,5 kg 9

10 Länspumpning och dränering Flygt SX För dränering i trånga utrymmen Kompakta pumpar för länsning, bevattning, dränering av källare, garage, vägtunnlar, upplagsplatser och diken. Eller för utpumpning av spillvatten från tvättmaskiner eller biltvättar. För riktigt trånga utrymmen där det inte finns spelrum för en nivåvippa, finns SXM2 och SXM3 i GT-version med flottör i nivårör (till vänster i bilden), som gör att du kan sänka ner pumpen i utrymmen ned till 20 cm i diameter (istället för det dubbla med vippa). Flygt SOS-kit För akut länsning Med ett Flygt SOS-kit har du alltid rätt utrustning till hands för snabb länspumpning vid akuta läckor eller översvämningar i t ex källare, garage eller diken. Pump och slang är packade i en lätt transportlåda som även fungerar som grovsil. Och om det är riktigt trångt där du behöver pumpa, är det bara att lyfta ur pumpen och placera den som den är. SXM Nivåvippa Nivårrör SXM 2 GT fas 1,4 A tryckhöjd (H) H 7 m Q 120 l/min Silhål 10 mm inv. gänga ø 1 ¼ (32 mm) pumpad max 40 max 5 m Kabel H07RN-F 10 m Vikt 4 kg Motsvarar Grundfos KP 150 / 250, CC 5 / 7 KP 150 / 250 AV-1 KP 350, CC 9 SXM ,0 H 11 m 6 kg SXM 3 GT A Q 240 l/min KP 350 AV-1 SXM SXM ,9 A 6,2 A H 11 m Q 240 l/min H 14 m Q 300 l/min 8 mm max 50 Tillbehör Slangsats 6 m specialslang, slangklämma och nippel RSK Backventil R32 utv/inv RSK max 7 m 12 kg 14,5 kg Innehåll: Flygt SXM 2 länspump med 10 m kabel 6 m PVC-slang med snabbkoppling Transportlåda med lock, 400 x 300 x 340 mm (l x b x d) Total vikt 8,3 kg Flygt Ready Slitstarka pumpar för hårda jobb Robust läns- och dräneringspump, som du bokstavligen kan sparka av från flaket ner i en vattenfylld grop. Slitstark lättviktskonstruktion i aluminium för hög kapacitet i lätthanterligt format t ex för avvattning av byggplatser och industritomter, länsning av brunnar och schakt, eller som räddningspump vid översvämningar. Nyhet! Flygt Ready 4L klarar att pumpa ända ner till 12 mm. Ett perfekt val för renpumpning av källargolv, för att tömma tankar och för byggen där man hunnit gjuta bottenplattan. Nivåvippa 1-fas tryckhöjd (H) Silhål Fritt genomlopp pumpad Kabel Vikt Ready 4 Ready 4L H 10 m ,7 A Q 240 l/min H 14 m Q 420 l/min Ready 8S , A H 12 m Q 420 l/min 11x 5 mm 1,5 x 15 mm 38 mm med monterad slanganslutning utv. gänga ø 2 (50 mm) max 35 max 5 m H07RN-F 10 m med jordad stickpropp 12 kg 13 kg 17 kg Tillbehör Lågsugtillsats för Ready 4 RSK

11 Länspumpning och dränering Flygt DXM För höga flöden med större partiklar ,0 A H 12,7 m Q 615 l/min inv. gänga ø 2 (50 mm) Kabel DXM inv. gänga ø 1 ½ (40 mm) H07RN-F 10 m H 10,7 m Q 320 l/min 3,9 A max 5 m pumpad max 35 DXM 35-5 tryckhöjd (H) Fritt genomlopp 1-fas 35 mm Nivåvippa Lätt, effektiv, kompakt med kåpa och pumphus i rostfritt stål. För pumpning av grund-, dag- och avloppsvatten, dränering av vägtunnlar och upplagsplatser samt för länspumpning vid översvämningar. Vikt Motsvarar Grundfos 10,2 kg AP A1 15,3 kg AP A1 AP Flygt DL Stor kapacitet för grundvatten Högeffektiv, kompakt och driftsäker med pumphus av gjutjärn och motorkåpa av rostfritt stål. Med stor kapacitet för dränering av grundvatten och nedträngande regn- och smältvatten runt småhus och flerfamiljshus, eller vid anläggning av vägtunnlar. Restaurangavloppets bästa vän, med ett fritt genomlopp på 50 mm. DL 46-6 DL fas Fritt tryckhöjd (H) genom lopp H 9,7 m Q 450 l/min 1,75 A H 14,1 m Q 500 l/min 2,9 A 45 mm inv. gänga ø 2 (50 mm) pumpad Nedsänk ningsdjup max 50 max 5 m Kabel H07RN-F 10 m Vikt 20,5 kg 21 kg Flygt 2600 Länspumpar som presterar i riktigt tuff miljö KS 2610 KS fas 3-fas tryckhöjd (H) ,2 A H 17 m Q 660 l/min ,7 A H 18 m Q 660 l/min ,4 A H 19 m Q 960 l/min ,7 A H 22,5 m Q 1080 l/min 7,5 mm utv. gänga ø 2 (50 mm) 9 mm utv. gänga ø 3 (80 mm) pumpad Fritt genomlopp Robusta länspumpar med kompromisslös konstruktion som ger högre slitstyrka, med färre komponenter. Det gör dem enklare och snabbare att serva samtidigt som det finns mindre som kan gå sönder. Oumbärliga där stora mängder vatten behöver forslas bort snabbt under svåra förhållanden t ex vid bygg- och anläggningsarbeten eller i gruvor och stenbrott. Kabel max 40 max 20 m SUBCAB 20 m Vikt 24 kg 30 kg 11

12 Avloppspumpning Köp pumpen komplett med pumpstation! Läs mer på sid Flygt MF 3068 Sveriges mest sålda tuggerpump förstahandsvalet för LTA Avloppspump med självrensande tuggerhjul som mal sönder allt fast material till ett fint slam och effektivt förhindrar stopp i avloppet. Passar extra bra i ett lätt trycksatt avloppssystem (LTA) där ledningar med liten diameter används. I jämförelse med vår mindre tuggerpump Flygt DXG, har Flygt M 3068 nästan dubbla kapaciteten. 3-fas tryckhöjd (H) pumpad Kabel Vikt MF ,3 A H 32 m Q 285 l/min inv. gänga ø 1 ½ (40 mm) max 40 max 20 m SUBCAB 10 m 31 kg Flygt DXG Smidig, lätt, effektiv tuggerpump för LTA Högpresterande tuggerpump för avlopp till enskilda hushåll och lätt trycksatta avloppssystem (LTA). Skärhjulet i härdat rostfritt stål maler sönder allt fast material och ser till att inget som kan orsaka stopp i ledningarna passerar. Flygt DXG kan monteras fritt stående i en avloppsbrunn om den förses med en 90 utloppskrök eller, ännu bättre, i en Flygt pumpstation. Skärhjulet i härdat rostfritt stål tuggar effektivt sönder till exempel en disk- eller skurtrasa. Köp pumpen komplett med pumpstation! Läs mer på sid Nivåvippa 1-fas 3-fas tryckhöjd (H) DXGM ,2 A H 25 m DXG ,7 A Q 120 l/min inv. gänga R 1 (25 mm) pumpad max 35 Kabel Vikt max 5 m H07RN-F 10 m 19 kg Tillbehör Rörkrök 90 för vertikalt utlopp, används även till tryckanslutning R 25 för anslutning till Flygt Compit pumpstation RSK

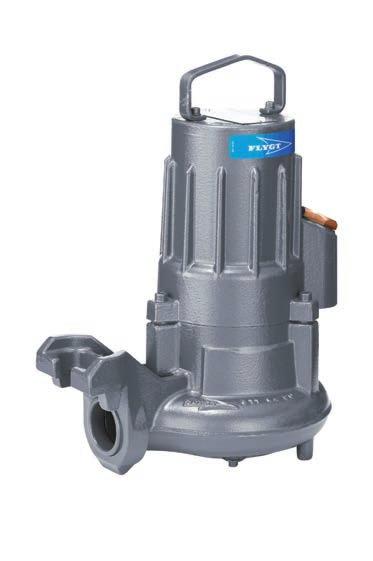

13 Avloppspumpning Flygt 3045 Kompakta slitstarka pumpar för grundvatten och lättare avlopp Kompakta pumpar med kort axellängd för suverän hållbarhet belastningen på både lager och tätningar minskas till ett absolut minimum. Välj mellan utförande för tillfällig eller permanent montering med kopplingsfot. 3-fas tryckhöjd (H) Fritt genomlopp pumpad Kabel Vikt CS H 12 m inv. gänga 2 2,7 A 48 mm max 40 max 20 m SUBCAB 28 kg CP Q l/min (50 mm) 10 m 7 kg Vikt, kopplingsfot Flygt NP 3085 Med kapacitet för hela kvarterets avloppspumpning driftsäker med unikt självrensande Adaptive-N-hjul För kommunal avloppspumpning och för större flerfamiljshus där stora mängder avloppsvatten behöver pumpas under långa perioder. Passar utmärkt i våra stora Flygt TOP avloppsstationer. Med sitt unika självrensande Adaptive-N-hjul garanterar Flygt NP 3085 effektiv, driftsäker och problemfri pumpning av avloppsvatten. Adaptive-N-tekniken ger en förbättrad driftekonomi och en dramatisk reduktion av den totala livslängdskostnaden för hela anläggningen jämfört med traditionella avloppspumpar. 3-fas NP ,6 A tryckhöjd (H) H 12 m Q l/min Anslutning pumpad Kabel Vikt DN 80 max 40 max 20 m SUBCAB 10 m 66 kg N-hjulet har blad med bakåtsvängda framkanter som trycker ut fast media från mitten mot kanten av inloppet (fig 1). Skrapspåret och styrtappen i pumphusväggen trycker bort fasta objekt från pumphjulet och ut genom utloppet (fig 2). Adaptive-N-hjulet (fig 3) är en utveckling av N-teknologin med ett självrensande pumphjul som kan röra sig vertikalt för att släppa igenom stora föroreningar. 13

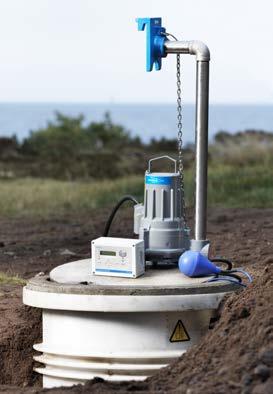

14 Pumpstationspaket och -tillbehör Flygt Pumpstationspaket Kompletta lösningar för dina pumpbehov Här hittar du enkelt ett paket som passar just dina pumpbehov. Klart att installera med station, pump och nödvändig kringutrustning. Pumpstationer i de olika paketen: Flygt Compit med kapacitet på hela 450 liter (bra reservvolym t. ex. vid strömavbrott). Grävs ned frostfritt utan behov av isolering. Konstruktionen är lätthanterlig, robust och självrensande, för minimalt underhåll. Flygt Micropac är en kompakt station på 250 liter med tättslutande lock för att undvika dålig lukt. Välj mellan Micropac 7 för smidig installation inomhus eller Micropac 7G för nedgrävning utomhus (förutsätter isolering). Flygt Compit mini är en kompakt isolerad station på 90 liter. Perfekt när du inte kan gräva ner till frostfritt. Den är så kompakt att den till och med ryms i en krypgrund mm (upp till 3000 mm med förlängningsenhet) Flygt Compit 450 liter med Tryckanslutning Rörkoppling 63/50 för utgående anslutning Rörkrök 90 (med 1-faspump) Förminskningsmuff 160/110 för inkommande anslutning Manövreringshandtag för avstängningsventil Inbyggd back- och avstängningsventil Lyftkätting av rostfritt stål Betonglock klass A (ca 40 kg) Flygt LTA-paket 3-fas tuggerpump Flygt MF fas tuggerpump Flygt DXG fas tuggerpump Flygt DXGM fas pump för BDT & dränering Flygt DLM Nivåreglering 2 nivåvippor Flygt ENM-10 för start & stopp / högnivålarm Pumpautomatik Flygt FGC nivåvippa Flygt ENM-10 för start & stopp / högnivålarm tryckhöjd / flöde H 32 m Q 285 l/min H 25 m Q 120 l/min H 18,3 m Q 600 l/min Vikt inkl pump 276 kg 264 kg 264 kg 272 kg Tillbehör Flygt FGC 211 Automatikskåp Kompakt styrenhet med direktstart. För digital nivåstyrning med vippa eller analog med nivågivare. Övervakning med givare för motortemperatur. Kontaktorer med elektroniskt motorskydd. Med display för drifttid,antal starter, ström och larmlogg. För styrning av en pump max 4,5 kw vid 400 V 3-fas, 0,59 A Kapsling IP 54 för montering inomhus (HxBxD) 130 x 180 x 85 mm Värmekabel för Flygt Compit mini 70 W, 2 m RSK Flygt ELS-1 Larmskåp med optiskt och akustiskt larm Larmskåp i plast med utomhuskapsling. Bra komplement till Flygt automatikskåp. Larm med summerton och röd lampa, avstängningsknapp för summer 1 st digital ingång (för högnivå) Kapsling IP 67 för montering utomhus (HxBxD) 170 x 320 x 110 mm Flygt ATU 001 Larmbox med optiskt och akustiskt larm Liten larmenhet för installation inomhus. Bra komplement till Flygt automatikskåp. Larm med summerton och ljusdiod, avstängningsknapp för summer Batterimatning (3 st 1,5 V LR6 AA medföljer) och/eller VDC Kapsling IP 54 för montering inomhus (HxBxD) 100 x 100 x 60 mm

15 Pumpstationspaket och -tillbehör Flygt Compit mini 90 liter med Kabelrör 16 cm för flytvippa Kabelrör 21 cm för nivågivare Vippfäste 1-fas kontakt (för Baspaket 1-fas) Gejdrör Glidsko Tättslutande lock med gångjärn och excenterlås 810 mm Standardpaket 3-fas tuggerpump Flygt MP Baspaket 3-fas tuggerpump Flygt DXG Baspaket 1-fas tuggerpump Flygt DXGM Nivåreglering 1 nivåvippa Flygt NF 5 för högnivålarm 1 nivågivare Flygt LTU 401 för start & stopp Pumpautomatik Flygt FGC nivåvippa Flygt NF 5 för högnivålarm 1 nivåvippa för start & stopp (på pumpen) tryckhöjd / flöde H 32 m Q 285 l/min H 25 m Q 120 l/min Vikt inkl pump 78 kg 66 kg 66 kg Flygt Micropac 7G 250 liter (installation utomhus) med Tryckanslutning Gejdrör Glidsko Gummistos för inkommande anslutning Plaströrskoppling 50 mm Inbyggd back- och avstängningsventil Tättslutande lock Flygt Micropac liter (installation inomhus) med Tryckanslutning Gejdrör Glidsko Tättslutande lock 686 mm 1050 mm 1-fas tuggerpump Flygt DXGM fas tuggerpump Flygt DXGM Nivåreglering 1 nivåvippa Flygt NF 5 för högnivålarm 1 nivåvippa för start & stopp (på pumpen) Nivåreglering 1 nivåvippa Flygt NF 5 för högnivålarm 1 nivåvippa för start & stopp (på pumpen) tryckhöjd / flöde H 25 m Q 120 l/min tryckhöjd / flöde H 25 m Q 120 l/min Vikt inkl pump 45 kg Vikt inkl pump 42 kg Förlängningsenhet för Flygt Compit När terrängen kräver att pumpstationen grävs ner på större djup finns förlängningsenheter för att nå upp till marknivå. Gejdrem ingår. 750 mm (ökar djupet till 2350 mm) mm (ökar djupet till 3000 mm) För större pumpstationer 1: Kätting 5 m, max 500 kg, rostfri : Lyrschackel 750 kg, rostfri Flygt ENM-10 Nivåvippa När vätskenivån ändrar läge på vippan startas eller stoppas en pump eller ett larm. arbetstryck 0,2 MPa drifttemp 60 C. Ansluts normalt till 24 V För med densitet 0,95 1,1 Kabellängd 6 m Kabellängd 13 m : Sladdhållare För 5 vippor, rostfri : Övre gejdfäste 2 galvat rostfritt ¾ rostfritt : Kopplingsfot 50/ / Bilden visar även 6: Tvådelat säkerhetsgaller, 7: Lucka, 8: Högnivåvippa, 9: Nivågivarrör, 10: Gejdrör, 11: Tryckrör

16 1886. VVS Xylem grossistsortiment. 1. Master Flygt är världsledande när det gäller dränkbara pumpar för avlopp, dränering och processvattenhantering. Pålitliga pumpar med namnet Flygt har tillverkats i Emmaboda i snart 100 år. Lowara är ett av Europas ledande varumärken inom cirkulations- och renvattenpumpning. De högeffektiva lättservade pumparna tillverkas i vår fabrik i norra Italien. KÖP DINA FLYGT- OCH LOWARA-PUMPAR HOS: Xylem Sverige marknadsför och säljer produkter för pumpning, rening och cirkulation av vatten. Läs mer på xylem.com/se eller kontakta något av våra säljkontor: info.malmo@xyleminc.com Malmö Emmaboda info.goteborg@xyleminc.com Göteborg info.orebro@xyleminc.com Örebro info.mitt@xyleminc.com Stockholm Norrköping Uppsala info.sundsvall@xyleminc.com Sundsvall Luleå
