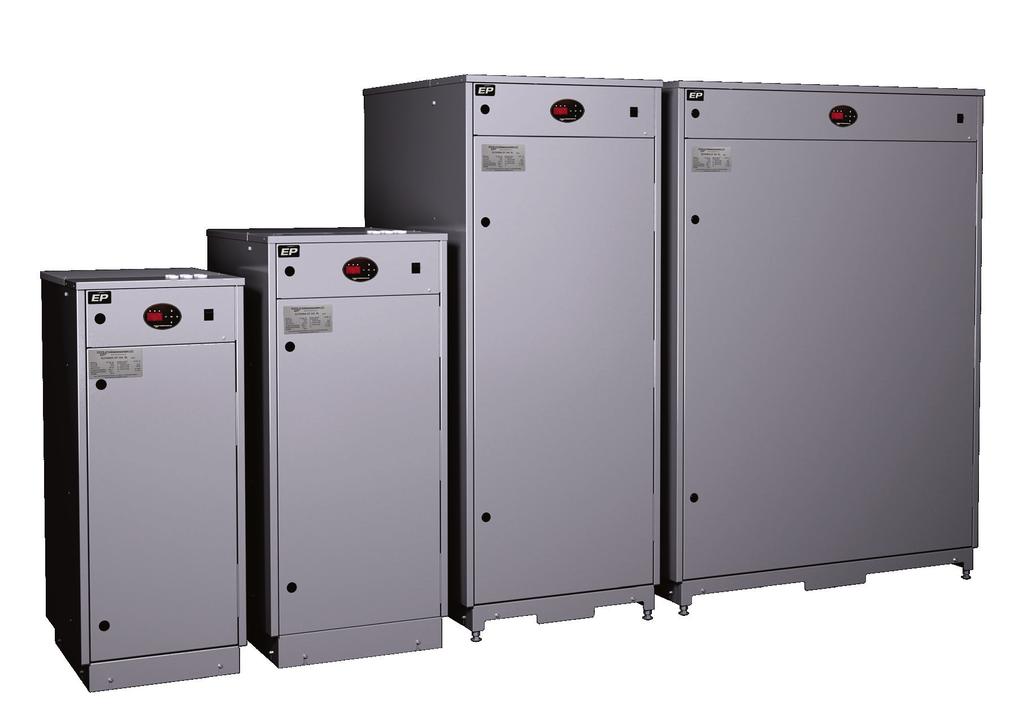

2 Fakta om Värmebaronen Värmebaronen startade sin verksamhet 1975 och är nu en av Sveriges ledande tillverkare av värmeanläggningar. Våra produkter är kända för hög kvalitet och lång livslängd. Ett omfattande produktprogram ger möjlighet att skapa genomtänkta, driftsäkra värmesystem. Vår utvecklingsavdelning arbetar ständigt för att anpassa våra produkter till marknadens krav och behov. Vårt produktsortiment klarar högsta krav på teknisk tillförlitlighet, miljövänlighet och god ekonomi. Våra produkter värmer nöjda kunder på vår skandinaviska hemmamarknad, samt i Europa, Asien och USA. Värmebaronen OEM tillverkar skräddarsydda lösningar. Vi ställer upp med all kunskap och erfarenhet vi besitter. Välkommen att kontakta oss! EP 245 BL 245 kw

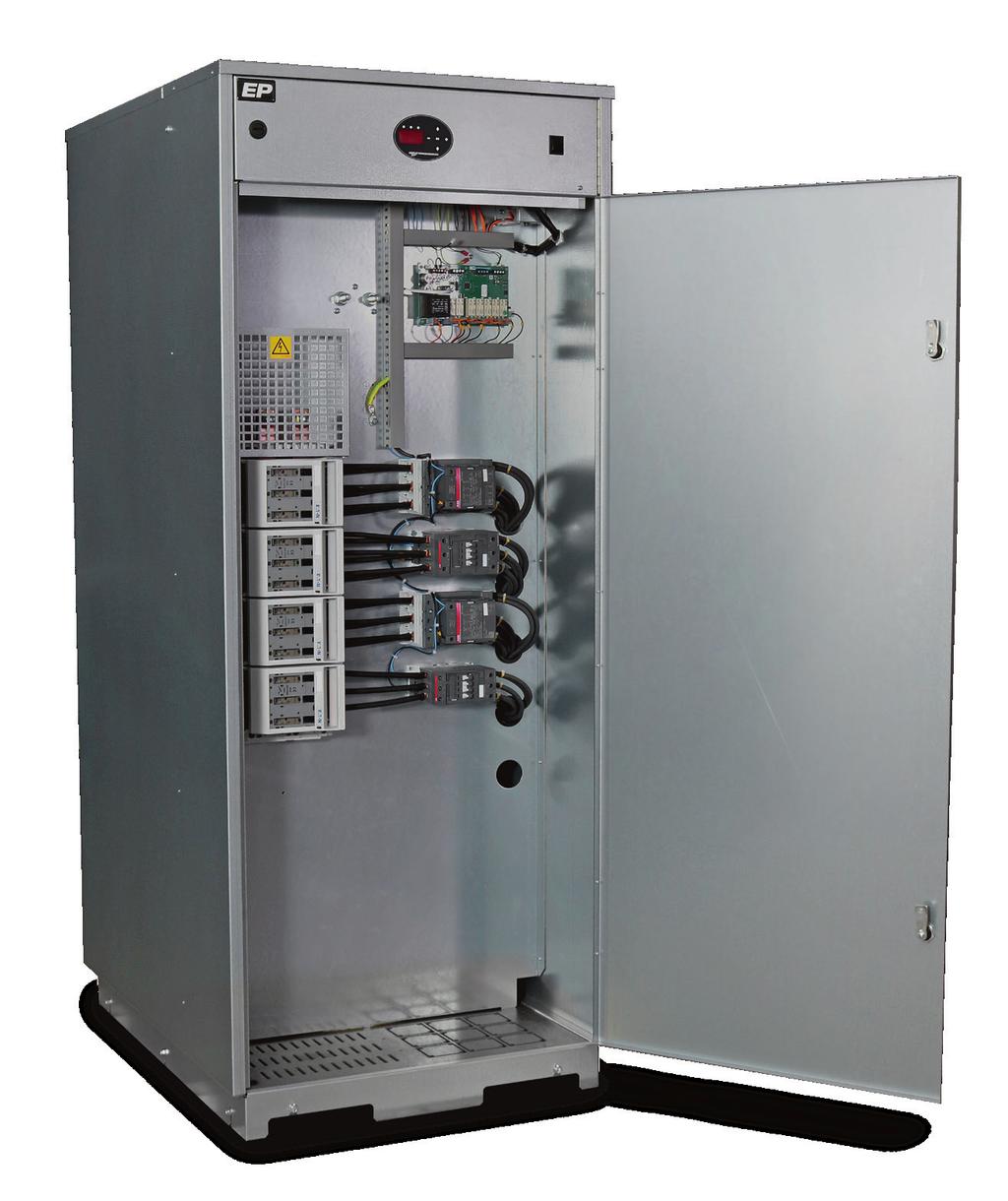

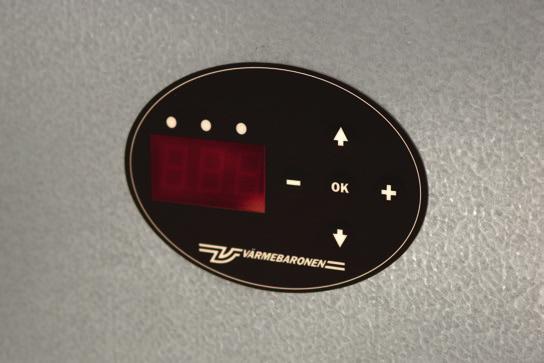

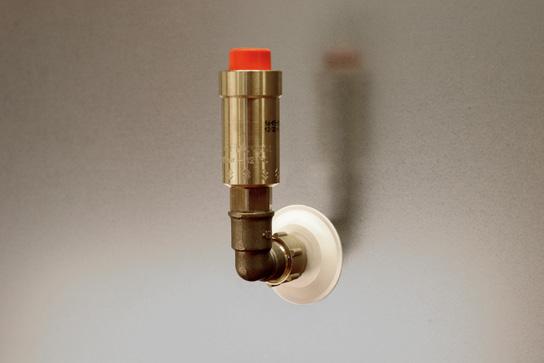

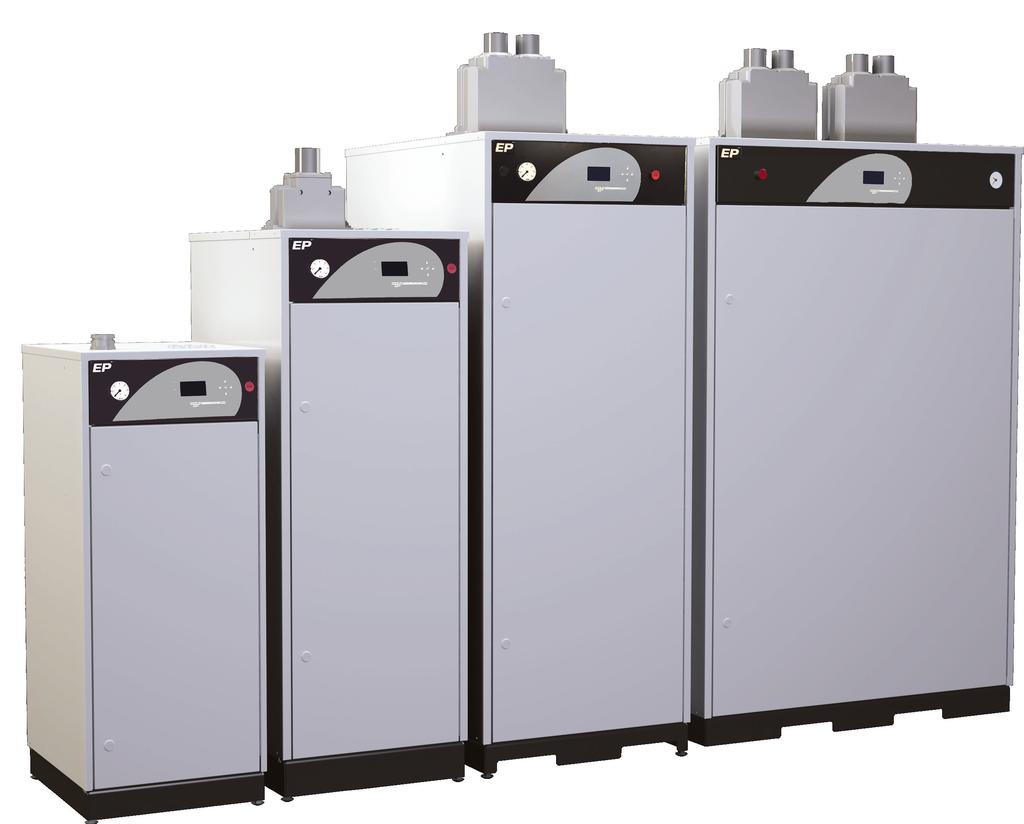

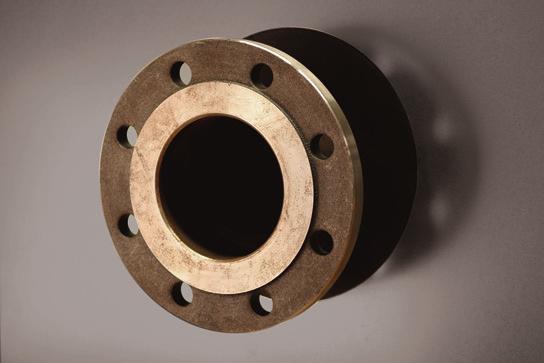

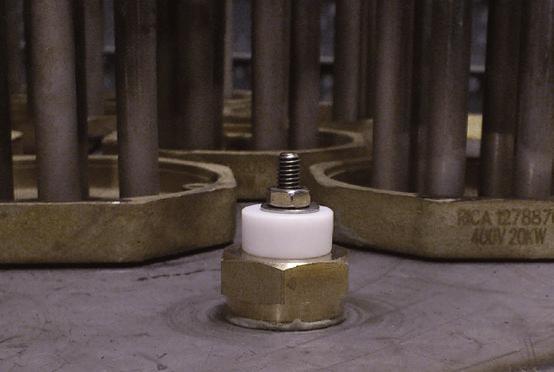

3 För enklare applikationer EP BL Basic Line EP BL är en ny serie elpannor från Värmebaronen. De skiljer sig från EP TL-modellerna genom enklare utrustning och design, men håller samma höga standard och kvalitet. EP BL-serien är kraftfulla och pålitliga och ett bra val för enkla installationer, eller på utbytesmarknad som ersättningspannor. Spänning (V): 400 Volt: Effekt (kw): 52, 84, 98, 119, 140, 210, 245, 280, 350, 510 och 600 kw. Spänning (V): 230 Volt: Effekt (kw): 42, 84, 150 och 300 kw. Nivågivare Automatisk avluftning Digital display Anslutningsflänsar från 67 kw

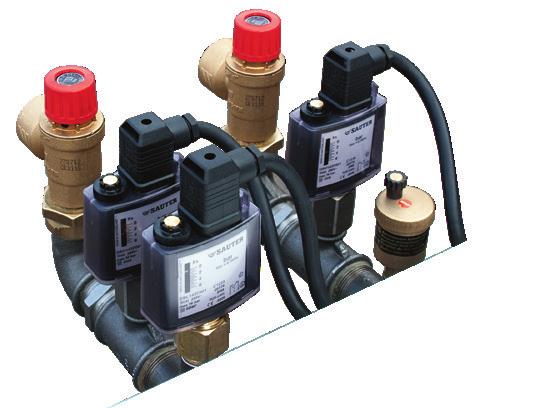

4 EP TL För högre krav EP TL Top Line EP TL-serien, pannor för vattenburna värmesystem och industriprocesser. Effekt från kw. Sammankopplingsbara. Pannornas effekt är uppdelad i 7, 15 eller 30 steg vilka kopplas in stegvis vid temperaturunderskott. Framledningstemperaturen är ställbar mellan C. Pannorna levereras med termostat för konstanthållning av framledningstemperaturen. Utomhustemperaturkompensering för flytande framledningstemperatur finns som tillbehör. Smart temperaturstyrning anpassar effektinkopplingen för att öka livslängden på pannans kontaktorer. Ur säkerhetssynpunkt klarar EP-serien flöden ner till noll, dvs pannorna behöver inte utrustas med flödesvakt eller tvillingpumpar. Pannorna kan effektbegränsas ner till ett effektsteg. En belastningsvakt finns inbyggd för att skydda huvudsäkringen. Pannorna har anslutning för extern blockering samt för styrning via ström/spänningssignal samt extern visning av inkopplad effekt och temperatur. Larm indikteras i frontpanelen. Pannorna har också anslutning för externt summalarm.vid användning tillsammans med plattvärmeväxlare kan pannorna styras direkt via temperaturen i sekundärkretsen. Vid större effektbehov kan flera pannor seriestyras, seriestyrning är tillbehör. Fabriksmonterad och internt färdigkopplad säkerhetsutrustning. (Tillbehör)

5 Jämförelsetabell MODELL EP TL EP BL Effektbrytare med shuntutlösning Ja Nej Vid fara (hög temp eller tryck) bryts all effekt i pannan. Därför kan pannan inte koka eller börja brinna. Tryggt! Separat effektbrytare ska monteras innan pannan. Endast manöverspänning bryts av vippbrytare på panelen. Nivåvakt Ja Ja Ser till att pannan inte startar om vattennivån är för låg, inga sönderbrända elpatroner. Tryggt och säkert! Jordfelsmätning Ja Nej Varnar för dåliga patroner innan de går sönder. Möjlighet till planerad service, billigare! Överhettningsskydd Ja Ja Överhettningsskydd slår ut effektbrytaren. Överhettningsskydd bryter manöverspänningen. Belastningsvakt Ja Ja Skyddar huvudsäkring för överbelastning. Strömtransformatorerna upp till 100 A ingår. Skyddar huvudsäkring för överbelastning. Strömtransformatorerna är tillbehör. Larm & varningar Ja Ja Visar tydligt larmorsak. Begränsad information. Utgående larm (signal max 230 V) Ja Ja Termografering av kontaktorer Nej Ja Tack vare effektbrytaren med shuntutlösning så bryts effekten innan skada uppstår vid fastnad kontaktor. Kontaktorerna bör temperaturmätas en gång om året för att upptäcka eventuella slitage. Stopp knapp Ja Nej All spänning bryts efter effektbrytaren när stoppknappen Har endast manöverbrytare. trycks in V Styrning Ja Ja Även 0-5 V, 0-10 V och 4-20 ma är möjligt. Kan levereras med ModBus/BacNet Ja Nej Flerradig info i display Ja Nej Tre tecken. Utomhuskompensator Ja Ja Styr pannans temperatur med hjälp av utomhustemperaturen. Utomhusgivare är tillbehör. Seriestyrning (tillbehör) Ja Nej Vid seriemontering styrs pannorna gemensamt. Sekundär temperaturmätning (tillbehör) Ja Nej När pannan ska styras av temperatur utanför pannan, tex växlare, tank eller process. Kylfläkt (tillbehör) Ja Ja Vid hög omgivningstemperatur kan kylfläkt monteras. Delbar kabelfläns för inkommande kablar Ja Nej Gör el-installationen enklare. Kabelfläns ingår men är inte delbar. Anslutningsklämmor på inkommande kablar Ja Nej Enklare elinkoppling vid montering. Spar pengar och tid. Ansluts med kabelskor över 52 kw. Elinstallation med 4 alt. 5-ledarkabel Ja Nej 4-ledare Manöverspänning 230V internt i pannan Ja Nej Matas externt. Kan förses med säkerhetsutrustning (tillbehör) Ja Nej Består av tryckvakt, säkerhetsventiler & avluftare. Spar pengar och tid. Separat ångsamlingskärl med säkerhetsventiler, tryckvakter och katastrofskydd bör monteras i rörsystemet. Vattenanslutning med motfläns 67 kw Ja Ja Avtappningskran Ja Nej Monterad på returanslutningen bak på pannan. Bör monteras i rörsystemet. Automatisk avluftare Ja Ja Tryckmätare Ja Nej Visar pannans tryck i panelen. Separat tryckmätare monteras i rörsystemet. Max tryck 6 bar 4 bar Expansionsanslutning Ja Nej För expansion och säkerhetsventil. Bör monteras i rörsystemet.

6 , EP 52 BL EP 42 BL 230 V EP BL EP 84 BL 230 V Modell EP 52 BL EP 84 BL EP 98 BL EP 119 BL EP 140 BL EP 42 BL 230 V EP 84 BL 230 V Artikelnummer Effektsteg Maxeffekt (kw) 52, Spänning (Volt) 400 V 3~ + manöverspänning 230 V ~ 230 V 3~ + manöverspänning 230 V ~ Ström vid maxeff. (A) Effekt/steg (kw) 7, Kabelfläns Förskruvn Ø34 mm FL 21 Ø60 Förskruvn Ø34 mm FL 21 Ø60 Kabelanslutning mm² Al/Cu 16-95mm2 M12 Al/Cu 16-95mm2 M12 Vattenvolymkärl/Drifttryck 31 l / 0,4 Mpa (4 Bar) 60 l / 0,4 Mpa (4 Bar) 31 l/0,4 Mpa (4 Bar) 60 l/0,4 Mpa (4 Bar) Röranslutning fram/retur R 50 inv. DN 80 PN 16 R 50 inv. DN 80 PN 16 Avluftningsventil Huvudmått: Höjd x bredd x djup (mm) Ja 1110x455x x535x x455x x535x675 Vikt, ej vattenfylld (kg) 80 kg 135 kg 80 kg 135 kg Min takhöjd* (mm) Kapslingsklass IP X1 * Takhöjden får ej vara lägre än detta värde om byte av elpatroner ska kunna utföras.

7 EP BL EP 150 BL 230 V EP BL EP 300 BL 230 V Modell EP 210 BL EP 245 BL EP 280 BL Ep 350 BL EP 510 BL EP 600 BL EP 150 BL 230 V EP 300 BL 230 V Artikelnummer Effektsteg Maxeffekt (kw) , Spänning (Volt) 400 V 3~ + manöverspänning 230 V ~ 230 V 3~ + manöverspänning 230 V ~ Ström vid maxeff. (A) Effekt/steg (kw) , Kabelfläns FL 33 2xØ60 FL 33 2 st 2xØ60 FL 33 2xØ60 FL 33 2 st 2xØ60 Kabelanslutning mm² M12 2xM12 M12 2xM12 Vattenvolym kärl/drifttryck 180 l / 0,4 Mpa (4 Bar) 315 l / 0,4 Mpa (4 Bar) 180 l/0,4 Mpa (4 Bar) 315 l / 0,4 Mpa (4 Bar) Röranslutning fram/retur DN 100 PN 16 Avluftningsventil Huvudmått: Höjd x bredd x djup (mm) Ja 1665x655x x1055x x655x x1055x1055 Vikt, ej vattenfylld 250 kg 400 kg 250 kg 400 kg Min takhöjd* (mm) Kapslingsklass * Takhöjden får ej vara lägre än detta värde om byte av elpatroner ska kunna utföras. IP X1

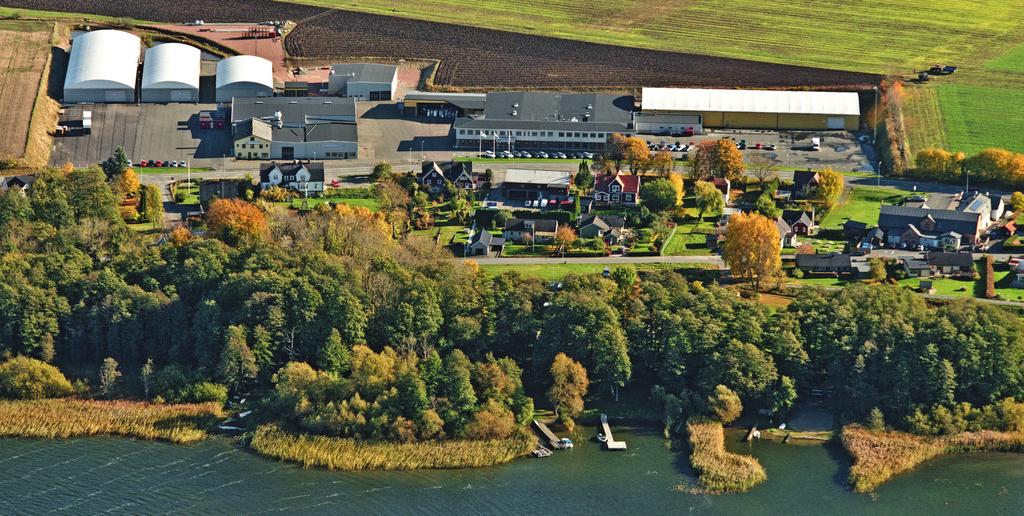

8 ww.varmebaronen.de Värmebaronen AB Arkelstorpsvägen Kristianstad Sverige Tel VB InHouse Med reservation för ändringar, tryck- och korrekturfel Huvudkontor och modern produktionsanläggning i Österslöv, norr om Kristianstad i södra Sverige
