1 Kombinera ackumulatorer AQUALUX Kombinera värmekällor för billig uppvärmning

2 Shuntpaket ingår ej Lagra värmen i vatten GÖR VÄRMESYSTEMET FRAMTIDSÄKERT! En ackumulatortank innehåller vatten och har till huvuduppgift att lagra energi från en eller flera värmekällor. Det är viktigt att välja rätt ackumulatortank. För att få bästa ekonomi måste tanken kunna hantera anslutna värmekällor så att vattnet rör sig på rätt sätt i tanken, så kallad skiktning. Aqualux Teknik är optimerad för att ge bästa möjliga skiktning med flera värmekällor anslutna. FÖRDELAR MED AQUALUX TEKNIK: KOMBINERA ENERGIKÄLLOR PÅ EFFEKTIVT SÄTT FLEXIBILITET GER MÖJLIGHET TILL GOD EKONOMI MARKNADENS LÄGSTA TANKAR! SKAPAR MÖJLIGHET ATT MINSKA ELBEHOVET GÖR VEDELDNING MILJÖVÄNLIG OCH BEKVÄM 2

3 kombinera värmekällor SÄNK VÄRMEKOSTNADERNA Tiderna förändras och de gamla uppvärmningssätten med LAGRA VÄRMEN En ackumulator kan liknas vid en energibehållare som laddas från olika värmekällor som t ex solfångare, värmepump eller ved/pelletseldning. olja och direktverkande el byts ut mot mer miljövänliga alternativ. Värmepumpar har varit populära länge, men elpriset börjar att påverka ekonomin även för dessa, de går ju trots allt på el. Ett sätt att förbättra ekonomin är att kombinera värmepumpen med solfångare och/eller pelletspanna. Förutsättningen för att det ska fungera är en bra ackumulator. väl utprovade HUR FUNKAR DET? Ackumulatortanken lagrar värmen i vatten. För att fungera optimalt är det viktigt att tanken har en bra skiktningsförmåga, dvs att varmt vatten stiger till toppen av tanken. VÄRMEBARONENS LÖSNINGAR Värmebaronen har tillverkat värmeprodukter sedan Våra ackumulatorer har genomgått många ändringar och förbättringar genom årens lopp. Det är med andra ord väl utprovade produkter med bekymmersfri och lång livslängd. Tillverkning i egen fabrik i Sverige ger överblick över hela produktionen och garanterar högsta kvalitet. Tel SE PÅ FILM Filmen som visar hur det hela går till finns att se på vår hemsida 3

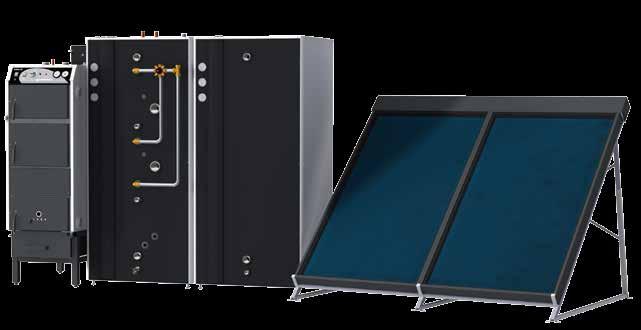

4 Så här kan du kombinera: VEDPANNA OCH SOLFÅNGARE Eldar du med ved? Då har du redan den billigaste uppvärmning du kan få. Men visst vore det skönt att slippa tänka på värme och varmvatten på sommaren? Med solfångare kan du och vedpannan ta semester hela sex månader varje år! LÖSNING MED AQUALUX TEKNIK Vedpanna och solfångare kopplas till en Aqualux Teknik i lämplig storlek. Behövs mer vattenvolym ansluts en eller flera Aqualux UB. Tekniktanken ser till att skiktningen blir optimal. Värmebaronens ackumulatorer är kompakta så takhöjden i pannrummet är inga problem. PELLETS OCH SOLFÅNGARE Är du en pelletseldare? Då är du en vinnare när det är kallt ute, pelletspriset har legat konstant lågt länge. En pelletspanna fungerar bäst när det är kallt ute, vilket är ett bra skäl att använda solfångare på sommarhalvåret. LÖSNING MED AQUALUX TEKNIK Pelletspannan kopplas samman med en Aqualux Teknik i lämplig storlek. Tekniktanken kommer att se till att värmeutbytet blir optimalt för både panna och solfångare. Har du ett trångt pannrum? Aqualuxserien hör till marknadens lägsta tankar och är mycket kompakta. 4

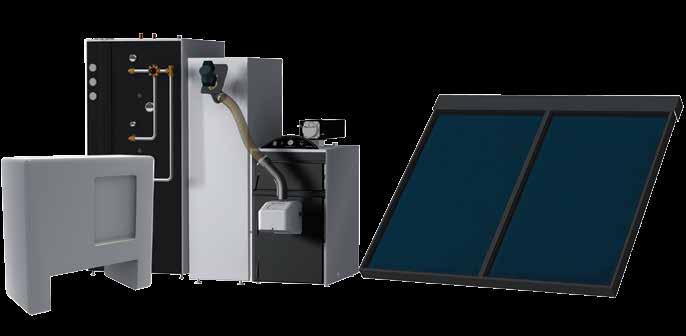

5 VÄRMEPUMP, PELLETS OCH SOLFÅNGARE För att kombinera tre värmekällor så behövs en riktigt bra tank och Aqualux Teknik är den bästa du kan hitta. Solfångare sköter värmen på sommarhalvåret, pelletspannan när det är riktigt kallt och värmepumpen värmer resten av tiden. En optimal lösning. LÖSNING MED AQUALUX TEKNIK Alla värmekällor kopplas till Aqualux Teknik. De unika skiktningsegenskaperna ser till att värmepump, panna och solfångare kan användas samtidigt med största energiutbyte. Det här är en ganska kostsam lösning men samtidigt sparar den mycket pengar varje år. Miljövänligt! 5

6 Om skiktning I en ackumulatortank är det viktigt att vattnet är skiktat. Från tankens topp går varmt vatten ut till husets radiatorer där det sedan kyls ned. Vattnet pumpas med hjälp av en cirkulationspump tillbaka och tillförs tanken under det varma skiktet. Skiktningen är viktig eftersom den innebär att radiatorerna kan hålla samma temperatur under tankens hela urladdningscykel istället för att blandas och gradvis bli kallare. Dessutom gör skiktningen det möjligt att värma varmvatten till hushållet. Aqualux Teknik har extremt goda skiktningsegenskaper och ger därför överlägsen ekonomi. 6

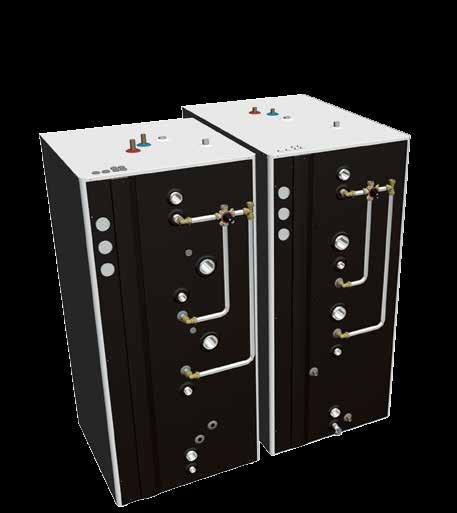

7 Aqualux 500 Teknik Aqualux 750 Teknik 7

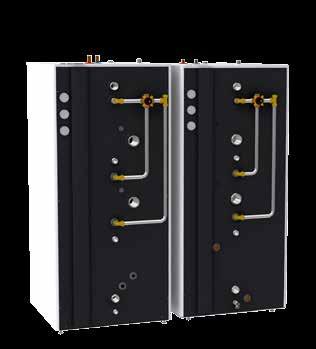

8 Shuntpaket ingår ej Aqualux 500 Teknik Aqualux 750 Teknik Aqualux Teknik finns i två storlekar EN BRA TANK ÖPPNAR FÖR FRAMTIDEN Att ordna husets uppvärmning kan vara en utmaning. Det gäller att tänka framåt och se till att man är förberedd för framtiden. Med rätt ackumulatortank kan du ansluta olika värmekällor och använda dem efter vad som är lämpligast. MINSKA ELBEROENDET MED AQUALUX TEKNIK Elda med ved eller pellets på vintern. På våren tar du 6 månaders ledigt och låter K2 Plus solfångare sköta varmvattnet. Har du värmepump kan du kombinera med solfångare på sommaren och pellets på vintern när elpriset skenat iväg. Allt är möjligt! Solfångare kan monteras på flera sätt beroende på vilken typ av tak man har. Värmebaronen K2 Plus har färdiga lösningar för vanliga taktyper. 8

9 Värmepump Solfångare K2 Plus Shuntpaket ingår ej Vedpanna Pelletsanläggning Kombinera sol, ved, pellets och värmepump med Aqualux Teknik VEDELDNING OCH AQUALUX TEKNIK Även om man köper färdighuggen ved är vedeldning det absolut billigaste sättet att värma sitt boende. En daglig arbetsinsats krävs på vinterhalvåret. Med Aqualux Teknik kopplad till din vedpanna kan du ansluta solfångare. Då slipper du bry dej om veden från april till oktober. PELLETSELDNING OCH AQUALUX TEKNIK Låga priser på pellets har gjort pelletseldarna till vinnare. Som pelletseldare slipper man bekymra sig över höga elräkningar och pannans verkningsgrad bli bara bättre ju kallare det blir, ingen risk att man behöver frysa. Låt solfångare sköta värmen på sommarhalvåret. Mer miljövänligt än så här blir det inte! SOLFÅNGARE OCH AQUALUX TEKNIK Alla värmekällor kan kompletteras med solfångare. Under sommarhalvåret sköter de all värme, utan arbete och kostnader. Dessutom förlängs livslängden på den anläggning de är kopplade till. Solfångare är alltid en bra investering. VÄRMEPUMP OCH AQUALUX TEKNIK När elpriserna skjuter i höjden på vintern blir värmen dyr även med värmepump. Anslut den lilla pelletspannan Pellmax UB och elda med pellets istället, det blir mycket billigare. Självklart kan du även koppla solfångare till din värmepump. I vissa fall är det möjligt att ladda ett underdimensionerat borrhål med solfångare under sommaren och på så sätt öka pumpens verkningsgrad. 9

10 Termometrar Elanslutningar Flödesstyrning Rejäl isolering i mantel och topp Skiktplåtar Låg takhöjd? Inga problem. Tankarna är låga och endast 76 cm breda. Varmvattenberedare 160 liter, kopparfodrad. Beredarens höjd förbättrar tankens skiktningsegenskaper. Så här sparar du pengar med Aqualux Teknik FLÖDESBROMSAR OCH SKIKTPLÅTAR Värmebaronens Tekniktankar kan tack vare unika flödesbromsar och skiktplåtar hantera flera värmekällor samtidigt utan att de stör skiktningen i tanken och därmed förstör för varandra. Dessa funktioner gör att du sparar ännu mer pengar på din värmeinstallation. Aqualux Teknik har inbyggd solslinga för värmeöverföring från solfångare. En generös kopparfodrad varmvattenberedare ser till att det alltid finns gott om varmvatten. Tack vare varmvattenberedaren är acktanken också okänslig för kalk. KOMPAKTA MÅTT Aqualux Teknik hör till de absolut lägsta tankarna på marknaden och är endast 76 cm breda. MARKNADENS BÄSTA ACKUMULATORTANKAR? Vi anser att Aqualux Teknik är de bästa ackumulatortankar du kan välja. Det är Aqualux Teknik du ska ha när du ska ansluta solfångare till din ved- eller pelletspanna. Samma sak när du kompletterar din värmepump med solfångare/pellets. NOGGRANT ISOLERADE Isoleringen är noggrant utförd och skjuts fast med ett specialverktyg så den inte sammanpressas utan behåller sin fluffighet. Alla skarvar ligger omlott. I toppen finns dessutom frigolitisolering. Även botten på tanken är välisolerad. Isoleringsdjupet är alltid minst 90 mm. 10

11 Detta är skillnaden: Aqualux Teknik Aqualux Teknik har 15-20% större buffringskapacitet än en bra slingtank och ger varmvatten även när tanken är nästan urladdad. Har man solfångare klarar tanken fler mulna dagar. För vedeldaren betyder det färre eldningstillfällen. Tanken är också okänslig för kalk i vattnet. Tank med varmvattenslinga En slingtank har sämre förmåga att bereda varmvatten vilket gör att varmvattentemperaturen sjunker på kort tid. Tanken kräver värmetillförsel med tätare intervall, vedeldaren får elda oftare och har man solfångare får det inte vara mulet i flera dagar. Slingan är känslig för kalkhaltigt vatten. Aqualux Teknik, solfångare, värmepump Aqualux Teknik har upp till 25 gånger så bra skiktbehållande egenskaper jämfört med en vanlig tank. Det gör att en värmepumps COP kan höjas från 2,48 till 3,78 vilket innebär 65% ökning vid 2 C medeltemperatur ute. Solfångarutbytet kan öka med 60-70% under vinterhalvåret. Tank utan diffusorer och skiktningsplåtar Kopplar man in flera värmekällor i en vanlig tank utan vare sig skiktningsplåtar eller diffusorer blir omrörningen total och all skiktning upphör. Resultatet blir sämre ekonomi och dålig utdelning av investering på solfångare och/eller värmepump. 11

12 12

13 Kopplingsexempel Som du förstår så finns det många möjligheter att skräddarsy sitt värmesystem med Aqualux Teknik. För att hjälpa till att förenkla planeringen av systemet har vi tagit fram broschyren Kopplingsförslag späckad med olika skisser och förslag till lösningar. När du tillsammans med din rörinstallatör planerar hur ditt system ska vara uppbyggt kan du beställa denna trycksak från Värmebaronen. Ring

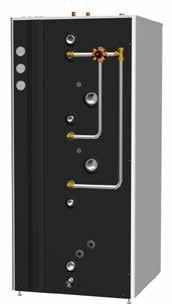

14 När man behöver flera tankar Aqualux UB UTAN BEREDARE I TRE STORLEKAR Eldar man med ved räcker det för det mesta inte med en ensam Aqualux Teknik, vedpannans effekt kräver större vattenmängd. Då är det enkelt att komplettera med en eller flera Aqualux UB. Dessa tankar har inte flödesbromsar, skiktningsplåtar eller varmvattenberedare, allt detta är placerat i Tekniktanken. Termometrar för tankens topp, mitten och botten sitter samlade för att man ska slippa böja sig när man läser av. Alla anslutningar för givare är enkla att komma åt, servicelisten lossas med en enda skruv. 14

15 15

16 Allt från samma tillverkare - tryggt! VEDPANNOR Värmebaronen har ett brett sortiment av vedpannor som alla passar utmärkt tillsammans med dessa acktankar. Välj bland fläktpannor, självdragspannor och kombinationspannor i effekter upp till 50 kw. Med eller utan varmvattenberedare. Alla kan eldas med pellets. Beställ vår katalog om vedeldning! PELLETSPANNOR Pellmax är en serie effektiva och lättskötta pelletspannor. Den SVENSKTILLVERKAT minsta pannan i serien, Pellmax UB, passar bäst tillsammans med solfångare. Man kopplar både solfångare och panna till en Aqualux Teknik och låter solfångarna värma varmvatten och hus under sommarhalvåret. På vinterhalvåret eldar man med pellets, solfångarna hjälper då till att värma soliga dagar. Den här lösningen rekommenderas av energirådgivare och är både ekonomisk och miljövänlig. Beställ katalog om pellets! våra värmerådgivare hjälper dig med dina frågor ALLTID PERSONLIG SERVICE För att kunna hjälpa dig snabbt och korrekt så behöver vi veta en del om din nuvarande uppvärmning och dina önskemål. När vi kommit överens med dig så hjälper vid dig att få kontakt med en kunnig installatör i ditt område. Förbered dig gärna innan samtalet, saker vi måste veta är till exempel: Storleken på ditt hus Din nuvarande uppvärmning Ungefärlig ålder på anläggningen Var du bor någonstans Vilken typ av tak ditt hus har Solfångare i kombination med vedpanna. Tel Vi ser fram emot ditt samtal! 16

17 Ritningar och tekniska data 17

18 Aqualux Teknik A B C U D E F G Q W X Y Q E G VARMZON B A U H I J K L Q I J MELLANZON V M N O Q K M KALLZON P Z O Elpatroner är tillbehör. A Varmvatten Ø 22 mm CU B Kallvatten Ø 22 mm CU C Säkerhetsventil G 20 inv D Avluftare G 15 inv E Flödesbroms G 32 inv F Anslutning G 20 inv G Övre elpatron, tillbehör G50 inv H Anslutning G 20 inv Vissa anslutningar kan ha olika funktioner. Se principskisser. I Flödesbroms Ø 22 mm J Nedre elpatron, tillbehör G 50 inv K Flödesbroms Ø 22 mm L Anslutning G 20 inv M VV från solfång, slinga Ø 22 mm CU N Anslutning G 32 inv O KV till solfång, slinga Ø 22 mm CU P Avtappning/expansion G 15 inv Q Dykrör för temperaturgivare 8 mm inv U Kabelgenomföringar V Servicelist W Termometer, varmzon X Termometer, mellanzon Y Termometer, kallzon Z Solslinga Illustrationerna visar Aqualux 750 Teknik Tillbehör För övriga tillbehör, se Prislista Elpatroner, se Prislista för olika modeller och effekter Ventilpaket RSK Shuntpaket till Tekniktankar RSK Ackumulatorstyrning RSK Aqualux 500 UB RSK Aqualux 750 UB RSK

19 Aqualux 500 Teknik/UB , -0 W X Y E F U G H I U J K L 760 Aqualux 500 Teknik C B A D U M O Aqualux 500 UB =Teknik =UB Se sid. 20 N P V 760 D U Teknik UB Teknik UB Teknik / UB Volym: mantel liter Provtryck: tank 2,2 2,2 bar Lägsta 1820 mm vvb liter vvb 13 - bar resningshöjd: Vikt: tom kg Beräkningstemperatur: tank C Tillverkad fylld kg vvb enligt: PED 97/23 EG artikel 3.3 Beräkningstryck: tank 1,5 1,5 bar Solslinga: yta 3 - m Teknik: RSK: vvb 10 - längd 12 - m 750 UB: RSK: Teknik UB Teknik UB Teknik / UB Volym: mantel liter Provtryck: tank 2,2 2,2 bar Lägsta 1820 mm vvb liter vvb 13 - bar resningshöjd: Vikt: tom kg Beräkningstemperatur: tank C Tillverkad fylld kg vvb enligt: PED 97/23 EG artikel 3.3 Beräkningstryck: tank 1,5 1,5 bar Solslinga: yta 2,5 - m Teknik: RSK vvb 10 - längd 10 - m 500 UB: RSK Aqualux 750 Teknik/UB 760 W X Y E F U G Aqualux 750 Teknik A B C =Teknik =UB Se sid , -0 H I U J K L M N P O V Aqualux 750 UB D U 1067 D U 19

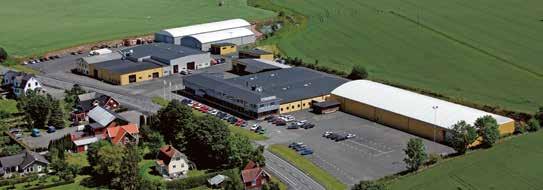

20 Kontor och modern produktionsanläggning i Österslöv, 1 mil norr om Kristianstad i Skåne VI TILLVERKAR ALLA PRODUKTER I EGEN FABRIK I SVERIGE Vi på Värmebaronen tycker det är viktigt att ha full kontroll på hela produktionskedjan från ritning till leverans. Vi tycker också det är viktigt att värna om svenska jobb och miljö, det är inte bara i matbutiken det är viktigt med närproducerat. Hos Värmebaronen hittar du pellets-, ved- och kombinationspannor. Dessutom pelletsbrännare, solfångare, elpannor och tillskottsvärme till värmepump. Du ska också veta att hos Värmebaronen får du alltid personlig service av våra värmerådgivare. Du är alltid mycket välkommen att ringa! BESTÄLL FLER TRYCKSAKER SVENSKTILLVERKAT TEL FAX info@varmebaronen.se Vi har många fler kataloger, foldrar och produktblad. Ring eller gå in på och beställ. Ekonomisk och miljövänlig pelletseldning K2 solfångare. Värme från solen! Elvärme och tillskottsvärme Elpannor för industri och fastighet Cirkaprislista Servicekatalog, reservdelar Trycksaker på engelska, franska och tyska Produktblad och skyltmaterial VB Inhouse Foto: Magnus Nilsson Tryck: Med reservation för ev. tryck- och korrekturfel. DVD-filmer om ved, pellets och installation ÅTERFÖRSÄLJARE: Värmebaronen AB Arkelstorpsvägen Kristianstad Tel Fax info@varmebaronen.se
