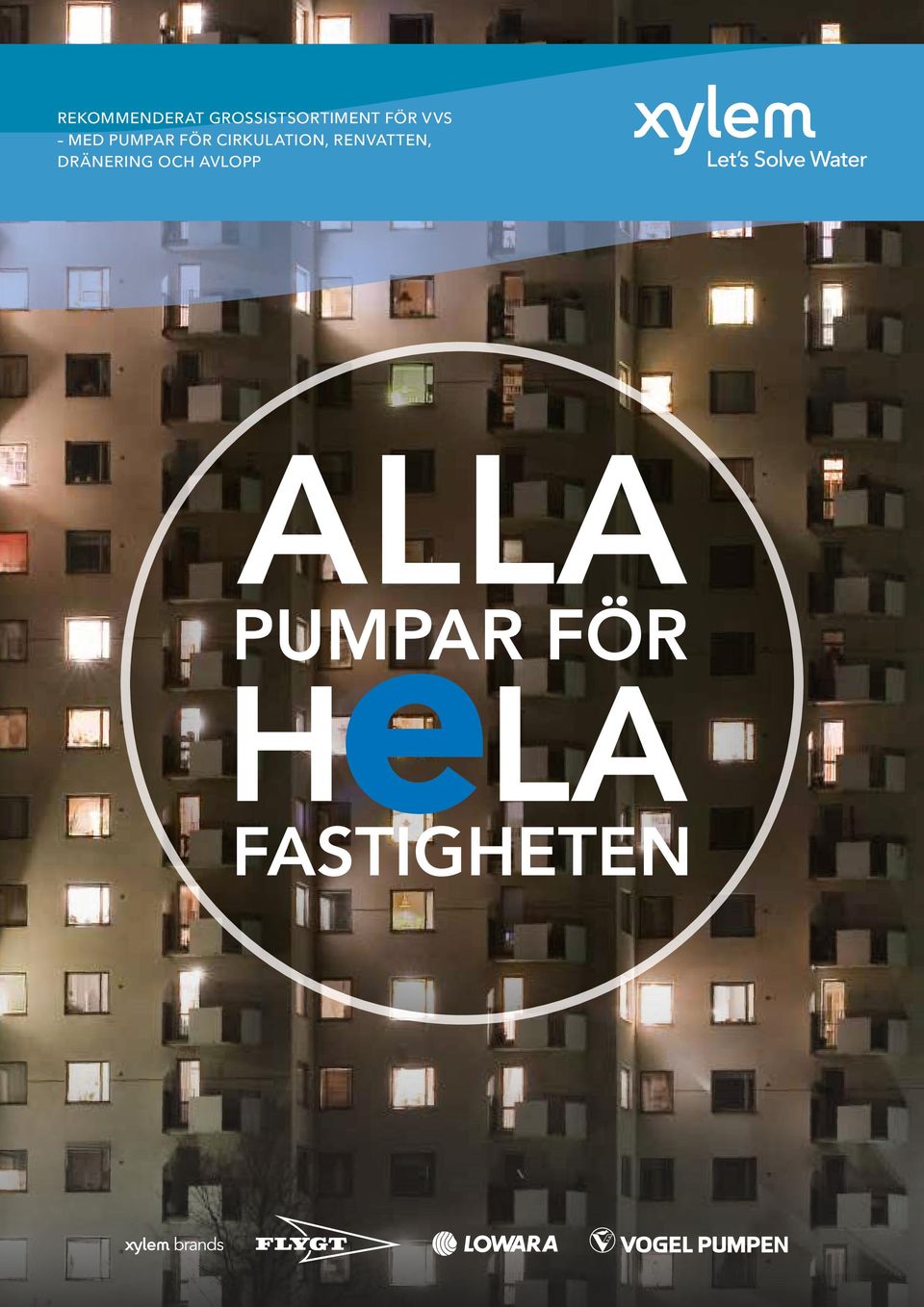

1 REKOMMENDERAT GROSSISTSORTIMENT FÖR VVS MED PUMPAR FÖR CIRKULATION, RENVATTEN, DRÄNERING OCH AVLOPP

2 Allt du behöver för ett energieffe tryck i ledningarna och torrt runt I den här broschyren har vi samlat hela vårt grossistsortiment för VVS. Det är hållbara och energisnåla pumpar och pumpstationer som de allra flesta grossister har lagerlagda för snabb leverans. Om någon produkt skulle saknas hos din grossist, eller om du har behov av större pumpkapacitet, kan du självklart kontakta oss direkt för en rekommendation du hittar alla telefonnummer på sista sidan. 2 Vattenförsörjning sid Cirkulation sid 4 7 Pumpar för värme- och kylsystem, och för cirkulation av tappvarmvatten. Energieffektiva tryckstegringsanläggningar för dig som behöver flytta renvatten många våningar upp, och vattennormpumpar för dig som behöver pumpa riktigt stora volymer

3 ktivt inneklimat, huset 3 Länspumpning och dränering sid Pumpar för dränering av grundvatten och nedträngande regnoch smältvatten runt fastigheten. Eller för akut länspumpning vid översvämningar Avloppspumpning sid Färdiga paket för avlopp med pumpstation, tuggerpump och styrning för alla behov. Våra effektiva avloppspumpar med skärande tuggerhjul kan du självklart även köpa separat. 3

4 Cirkulation Produktfakta samt RSK-nr hittar du på sid Lowara ecocirc XL och XL plus Exakt den cirkulationspump du behöver Alltid en exakt matchning. ecocirc XL och XLplus finns både som enkel- och tvilling- pump och även i brons för tappvarmvattensystem. ecocirc XL-serien har precis allt du kräver av en våt cirkulationspump för större fastigheter: Högeffektiv ECM-motor. Frekvensstyrning med fyra olika program. Trådlös konfiguration via wifi-modul. Kommunikation med BMS-system via Modbus RTU och BACnet. Snabb installation med standardiserade bygglängder och dubbelborrade flänsar. Ta chansen att skapa ett riktigt effektivt, energisnålt och ekonomiskt inneklimat. Ta vara på den nya e-kraften. Håll pumpmediet varmt. Ett formsprutat isolerskal ser till att värmen hos den pumpade vätskan inte läcker ut till omgivningen, vilket sparar energi och ger en bättre arbetsmiljö. Hjärnan Maximal flexibilitet. Lowara ecocirc XL kan styras på fyra olika sätt: Automatisk varvtalsstyrning med variabelt differenstryck (Δp-V) Varvtalsstyrning med konstant differenstryck (Δp-c) Fast varvtal Automatisk nattsänkning Lowara ecocirc XLplus kan dessutom styras med differentiell temperaturkontroll (AT) för ytterligare energibesparing.

5 Enkel att installera och använda. Snabb installation med standardiserade bygglängder och dubbel- enkelt göras i ett webbgränssnitt via din bärbara dator. Med ecocirc XLplus kan mer avancerade inställningar borrade flänsar (upp till DN65). Lägger du dessutom till en WiFi-modul, så kan du göra Pumpen ställs enkelt in och styrs via inställningarna trådlöst i din ecocirc XLplus bra för dig fyra logiskt placerade knappar. som gärna använder surfplatta eller smartphone. Syns i mörka driftundercentraler. Tydlig display med stora siffror och symboler gör det enkelt att avläsa värden även i mörkret. Låg driftkostnad. Driftkostnaden hålls på ett minimum tack vare högeffektiv ECM-motor och hydrauldel. Säker. Det inbyggda torrkörningsskyddet stoppar pumpen och förhindrar skador vid torrkörning. Kalla vätskor inga problem. Elektronikdelen är väl separerad från pumpen för att undvika kondensproblem vid pumpning av kalla vätskor. Flexibilitet. Två analoga ingångar och en extra ingång för temperaturgivare. Med ecocirc XLplus kan avancerade inställningar enkelt göras i ett webbgränssnitt via din bärbara dator. Dessutom finns möjlighet att välja till en WiFi-modul för trådlös kommunikation med XLplus bra för dig som gärna använder surfplatta eller smartphone. Maximal säkerhet. Om det oväntade inträffar; larm eller felmeddelanden visas på displayen och lagras i loggen. Du kan alltid se vad som hänt och när det hände. Maximal kontroll. Två analoga ingångar (4 20mA / 0 10V), en digital ingång för start/stop, en digital utgång för signal och en AUX-ingång för temperatursensor. ecocirc XLplus kommunicerar med BMS-system via Modbus RTU och BACnet. Driftdata lagras kontinuerligt för att underlätta optimering av inställningarna. 5

6 Cirkulation Produktfakta samt RSK-nr hittar du på sid Lowara ecocirc BASIC och PREMIUM Suveränt tillförlitlig cirkulation med blockeringsfri ECM-motor och automatisk avluftningsfunktion Med sin innovativa sfäriska motordesign och patenterade Anti-Block-teknologi, som håller metallpartiklar borta från motorns magnetiska delar, är pumparna i nya ecocirc BASIC/PREMIUM-serien suveränt tillförlitliga. Den högeffektiva ECMmotorn tillsammans med varvtalsstyrningen sänker energiförbrukningen radikalt ända upp till 80 %. Motorns genialt enkla konstruktion bidrar till tillförlitligheten, eftersom det helt enkelt finns färre komponenter som kan gå sönder. ErP ready 2015 Tomorrow's high efficiency ready now: the new Lowara ecocirc are compliant with the ErP-Directive for 2015 Välj mellan två olika utföranden: Med ecocirc BASIC får du en mycket prisvärd pump med dubbla driftlägen automatisk varvtalsstyrning med variabelt tryck eller manuell steglös varvtalskontroll. Nya avancerade ecocirc PREMIUM ger dig dessutom automatisk varvtalsstyrning med konstant tryck (särskilt bra för golvvärme), tydlig multidisplay (som visar aktuell strömförbrukning, tryckhöjd eller flöde) och smart snabbplugg för enkel anslutning till befintlig elinstallation. Alla inställningar görs enkelt med ett LED-belyst vred, där olika färg indikerar vilken inställning som är aktiverad. Lowara ecocirc PRO Varmt vatten ur kranen direkt! Varför byta hela pumpen, när det räcker med drivsidan? Med Lowara ecocirc EBV 1/00 ersätter du snabbt och enkelt Grundfos UP / UP / UP och Wilo Star-Z 15. Nya Lowara ecocirc PRO har blivit mer funktionell med automatik för snabb och säker avluftning samt ljusindikation i styrvredet för driftdata och felmeddelanden. Backventil och isolerskal ingår som standard. ecocirc PRO finns i modeller för både en- och flerfamiljshus och är godkänd att använda för dricksvatten. Genom att cirkulera det varma vattnet förhindras legionella och dessutom blir varmvatten alltid omedelbart tillgängligt när en kran öppnas, även vid tappställen längst bort på en slinga. ecocirc PRO är enkel att installera och för att förhindra återflöde medföljer alltid en backventil. På våra större modeller med långt inbyggnadsmått, är backventilen integrerad i pumphuset tillsammans med en avstängningsventil som underlättar vid service eller byte av pump. Högeffektiv sfärisk ECM-motor ger betydande energibesparingar ecocirc PRO drar endast 3 Watt och är marknadens enda tappvarmvattenpump med steglöst inställbart varvtal. Modeller med elektronisk temperaturstyrning har dock fast varvtal och istället används styrvredet för att ställa in avstängningstemperaturen. Det gör att gångtiden och energiåtgången för att leverera varmvatten till lagringstanken kan reduceras till ett minimum. 6

7 Vertikala centrifugalpumpar in-line (med torr motor) När du ska cirkulera riktigt mycket vätska Det gäller att ha tillräcklig pumpkraft för att kunna fördela värme eller kyla i hela byggnaden. För fastigheter med stora värme- eller kylsystem och långa drifttider, rekommenderar vi därför cirkulationspumpar med torr motor. De har visserligen ett högre inköpspris än pumpar med våt motor, men en högre verkningsgrad och större driftsäkerhet gör dem mer kostnadseffektiva i långa loppet. Dessutom är de mindre känsliga för föroreningar i systemet. Vanliga användningsområden: Cirkulation i värme- och kylsystem Vattenförsörjning i kommuner, industrier och lantbruk Tryckstegring Industritvättar Bevattningssystem Lowara FC / FCT In-linepumpar för hantering av varma eller kalla, mått ligt aggressiva vätskor. Med pumphus i gjutjärn och lasersvetsat pumphjul i rostfritt stål (ASTM 316L upp till storlek 80/160). Finns även i utförande med påbyggd frekvensstyrning, FCH/FCTH. Med kapacitet upp till 330 m 3 /h och 89 m. Flygt A-serien In-linepumpar för hantering av varma eller kalla, måttligt aggressiva vätskor. Finns i enkel- och tvillingutförande. Pumphus i gjutj ärn, segjärn, brons eller rostfritt stål ASTM316L samt kombinationer av materialen i pumpens olika delar. Med kapacitet upp till 1000 m 3 /h och 82 m. Lägger du till pumpstyrningen Hydrovar sänker du dessutom energiförbrukningen med upp till 80 %. H m Kurvfält Lowara FC / FCT Kurvfält Flygt A H 100 m Q m³/h Q m³/h 7

8 Vattenförsörjning Produktfakta samt RSK-nr hittar du på sid 14 Lowara e-sv Trygg och energieffektiv vattenförsörjning Nya Lowara e-sv tar tryckstegring av renvatten till en helt ny nivå med fler pumpade liter per kwh. Pumparna är tillverkade i rostfritt stål och uppfyller WRAS-standarden för pumpning av dricksvatten. Förutom tryckstegring kan pumparna i e-sv-serien användas för cirkulation, matarsystem, bevattning, industriell vattenhantering, tvättanläggningar, fontäner och andra applikationer som kräver höga tryck. e ffektiv! Tack vare den nyutvecklade hydrauldelen och de högeffektiva IE2- och IE3-motorerna ger e-sv en högre totalverkningsgrad än jämförbara pumpar. e nergibesparande! Genom att välja högeffektiva e-sv bidrar du till att minska CO 2-utsläpp och minimera såväl miljöpåverkan som dina energikostnader. e nkel att serva! e-sv är konstruerad så att du kan ta bort den mekaniska tätningen utan att demontera motorn och minska reparationstiden med upp till 50 %. 8

9 Lowara GHV Tryckstegringsanläggningar i världsklass med Hydrovar varvtalsstyrning för högsta energieffektivitet Smart styrning Pumparna varvtalsregleras parallellt med var sin Hydrovar frekvensomriktare, så att utloppstrycket hålls konstant. Intelligensen i varvtalsstyrningen gör behovet av ytterligare styrutrustning överflödig. Sättpunktskorrektion tillämpas beroende på antalet pumpar i drift, till- och frånkoppling vid lågt flöde samt alterneringen mellan pumparna, som sker automatiskt. Lowara GHV är kompletta tryckstegringsanläggningar med 2 8 e-sv-pumpar, varvtalsreglerade med Hydrovar frekvensomriktare monterade direkt på varje pumpmotor. Perfekt för stora fastigheter där det disponibla vattentrycket inte är tillräckligt, där det är stora variationer i flödet eller där det ställs stora krav på vattenförsörjning utan avbrott (t.ex. höga bostadshus, hotell, slakterier, mejerier, bryggerier, skolor, sjukhus och golfbanor). Den intelligenta Hydrovar-styrningen, som ser till att pumparna jobbar optimalt och belastas jämnt, i kombination med e-sv-pumparnas marknadsledande verkningsgrad, ger en nivå på energiförbrukningen som är i absolut världsklass. Med flera seriekopplade pumpar får ni extra kapacitet att ta till när flödet är som störst (ända upp till 1280 m 3 /timme) och om en av pumparna skulle behöva tas ur drift kan de andra ta över. Alla anläggningar levereras färdiga för installation; provkörda och förprogrammerade för den önskade kapaciteten. Allt för att ge högsta kvalitet och energieffektivitet, till bästa totalekonomi. 9

10 Länspumpning och dränering Produktfakta samt RSK-nr hittar du på sid 15 Pump och slang i en smidig transportlåda alltid redo att börja länsa. Med slitstark lättviktskonstruktion i aluminium för byggplatsens tuffa förhållanden. Flygt SOS-kit Snabb länsning när det är akut Med ett Flygt SOS-kit har du alltid rätt utrustning till hands för snabb länspumpning vid akuta läckor eller översvämningar i t ex källare, garage eller diken. I en praktisk transportlåda har vi packat en liten effektiv Flygt SXM 2 dräneringspump med nivåvippa och 10 m kabel, tillsammans med 6 meter PVC-slang (med snabbkoppling) helt enkelt allt du behöver för att snabbt komma igång och länspumpa. Paketet, som bara väger 8,3 kg, tar du enkelt med dig när du behöver rycka ut. Sedan är det bara att ställa ner hela transportlådan i det blöta och låta pumpen göra jobbet lådan fungerar som en grovsil, som hindrar större objekt från att orsaka stopp i pumpen. Och om det är riktigt trångt där du behöver pumpa, är det bara att lyfta ur pumpen och placera den som den är. Flygt Ready Slitstarka pumpar för hårda jobb Robust läns- och dräneringspump, som du bokstavligen kan sparka av från flaket ner i en vattenfylld grop. Flygt Ready passar för till exempel avvattning av byggplatser och industritomter, länsning av brunnar och schakt, samt som räddningspump vid översvämningar. Den nya generationen Ready-pumpar har en slitstark lättviktskonstruktion i aluminium som ger dig hög pumpkapacitet i ett lätthanterligt format. Vill du kunna hantera fast material problemfritt i förorenat vatten, väljer du Flygt Ready 8S med virvelhjul och ett genomlopp på hela 38 mm. Flygt 2600 Länspumpar som presterar i riktigt tuff miljö Robusta länspumpar med kompromisslös konstruktion som ger högre slitstyrka, med färre komponenter. Det gör dem enklare och snabbare att serva samtidigt som det finns mindre som kan gå sönder. Oumbärliga där stora mängder vatten behöver forslas bort snabbt under svåra förhållanden t ex vid bygg- och anläggningsarbeten eller i gruvor och stenbrott. Flygt KS 2610 och 2620 är de minsta och mest lätthanterliga modellerna i serien. Behöver du pumpa smutsigt vatten med riktigt stora fasta föremål ända upp till 50 mm finns dessutom Flygt DS

11 De kompakta Flygt SXpumparna finns i flera olika modeller. Är utrymmet extra trångt väljer du GTmodellen (till vänster) som har nivårör med flottör. Med Flygt DL får du en riktigt driftsäker pump med stor kapacitet för dränering. Ingår även i vårt kompletta pumpstationspaket för dränering. För riktigt höga flöden av dräneringsvatten är Flygt DXM rätt val. Flygt SX / DXM / DL Se till att ha fastigheten på det torra, med rätt dräneringspumpar Med hårdgjorda ytor kring fastigheten blir det mycket dagvatten att ta hand om. Då är det bra att ha ordentliga dräneringspumpar till hands. Flygt dräneringspumpar finns för olika specifika förhållanden, i flera storlekar så att det alltid går att hitta en lösning för just dina behov. Oavsett vilken pump du väljer kan du alltid räkna med effektiv drift, lång livslängd och mycket hög tillförlitlighet när det behövs som mest. Flygt SX för alla sorters dräneringsvatten, i trånga utrymmen Kompakta dräneringspumpar för enkel hantering. Är utrymmet extra trångt väljer du GT-modellen som har nivårör med flottör. Exempel på bra användningsområden är dränering av källare, garage, upplagsplatser och diken. Ytterligare ett är utpumpning av spillvatten från tvättmaskiner eller biltvättar. Flygt DXM för höga flöden med större partiklar Lätt, effektiv och kompakt, med kåpa och pumphus i rostfritt stål. Klarar höga flöden med större partiklar. Perfekt för pumpning av grund-, dag- och spillvatten samt för dränering av upplagsplatser. Flygt DL med stor kapacitet för grundvatten Högeffektiv, kompakt och driftsäker med pumphus av gjutjärn och motorkåpa av rostfritt stål. Med stor kapacitet för dränering av grundvatten och nedträngande regn- och smältvatten runt småhus och flerfamiljshus, eller vid anläggning av vägtunnlar. Restaurangavloppets bästa vän, med ett fritt genomlopp på 50 mm. 11

12 Avloppspumpning Produktfakta samt RSK-nr hittar du på sid 16 Flygt LTA-paket Det smarta sättet att ansluta till kommunala avloppsnät Våra LTA-paket med tuggerpump, pumpstation och automatik för lätt trycksatta avloppssystem, är perfekt för villa- och fritidshusområden som vill ansluta till det kommunala avloppsnätet. Eftersom avloppet är trycksatt hela vägen från den första pumpstationen krävs inget självfall. Det räcker att dra avloppsledningarna i grunda diken som följer markkonturen, helt utan hänsyn till nivåskillnader i terrängen. Den driftsäkra avloppspumpen med tuggerhjul mal ner allt fast material och förhindrar stopp. Pumpstationen har en kapacitet på hela 450 liter med gott om reservvolym (t ex vid strömavbrott). Tuggerpumpen installeras hängande och ansluts med rör. Gejdband underlättar installation och service. När vätskenivån når upp till den lägre vippan startar pumpen. Den övre vippan larmar om vätskenivån stiger för högt. I paketet ingår även ett automatikskåp med inbyggt larm och underhållsfunktioner som sörpling, motionskörning och termokontaktövervakning av pumpen mm (upp till 3000 mm med förlängningsenhet) 2 Så här fungerar det: Från huset rinner avloppsvattnet med självfall till en pumpstation 1. Där sätts avloppsvattnet under tryck med hjälp av en tuggerpump som finfördelar avloppet till slam. Slammet pumpas vidare genom ett böjligt plaströr 2 till en större pumpstation där områdets avloppsledningar sammanstrålar 3. Härifrån pumpar sedan en eller två pumpar avloppsvattnet vidare mot det kommunala avloppsnätet 4. 12

13 Flygt tuggerpumpar Aldrig mer stopp i avloppet I ett lätt trycksatt avloppssystem används ledningar med liten diameter. Därför har alltid avloppspumparna i våra pumpstationspaket skärande tuggerhjul som mal sönder allt fast material och förhindrar stopp i avloppet. 810 mm Isolerande skum mellan PE-väggarna gör att Compit mini inte behöver grävas ner frostfritt. Flygt MF3068 En mycket driftsäker 3-fas tuggerpump med dubbla kapaciteten jämfört med vår mindre modell (se nedan). Eftersom pumpen, som är av så kallad centrifugaltyp, klarar att suga luft kan den sörpla skräp och fett från ytvattnet när det ligger i nivå med pumphjulet. Tillsammans med pumpstationens utformning gör detta att systemet i princip är självrensande. Avloppspump Flygt DXGM En högpresterande 1-fas tuggerpump som passar till de flesta typer av avlopp för enskilda hushåll och lätt trycksatta avloppssystem. Med sina 19 kg är den liten, smidig och lätt att installera. Flygt Compit mini Isolerad pumpstation för mindre behov Om markförhållandena är sådana att du inte kan gräva ner till frostfritt, kan du istället välja ett pumpstationspaket med Flygt Compit mini en kompakt station, isolerad för att klara den svenska vinterkylan. I kombination med våra tuggerpumpar blir den en perfekt avloppslösning för småhus eller fritidshus. Den är så kompakt att den till och med ryms i en krypgrund. Vogel Sekamatik Integrerade avloppslösningar som alltid får plats De kompakta avloppslösningarna Vogel Sekamatik för inomhusmontering är perfekta för bortledning av avloppsvatten från toaletter under marknivå i t ex källare, restauranger och biografer. De ger dig både pump och pumpstation i ett, och den smarta designen gör dem extra lätta att installera även i trånga utrymmen. Vogel Sekamatik ger dig en integrerad avloppslösning med en eller två pumpar, pumpstation, automatik och backventil allt i ett kompakt format. Lösningen är extra enkel att installera, framför allt tack vare två egenskaper: 1) det finns flera olika inlopp att välja mellan, och 2) Sekamatik kan placeras i samma höjd som toaletten den betjänar (praktiskt vid installation i t.ex. en källare eller ett parkeringsgarage). Sammantaget ger det här dig en perfekt avloppslösning för montering inomhus, även i lokaler under återflödesnivån. 13

14 Lagerlagda produkter hos din grossist Lokala avvikelser kan förekomma Cirkulation Lowara ecocirc BASIC 2 driftlägen: Automatisk varvtalsstyrning med variabelt tryck / Manuell steglös varvtalskontroll ErP ready 2015 Elektroniskt kommuterad axellös sfärisk motor med permanentmagnetisk rotor med Anti-Block 1-fas, V PN 10 IP 44 isolationsklass F gjutjärn Inbyggnads- Pumptyp RSK-nr Version längd Anslutn. Motsvarar Grundfos BASIC 15-4/130 G 25 ALPHA2 L BASIC 20-4/ mm G 32 BASIC 25-4/130 4 m G 40 ALPHA2 L BASIC 25-4/180 G 40 ALPHA2 L / A mm BASIC 32-4/180 G 50 BASIC 20-6/130 G mm BASIC 25-6/130 G 40 ALPHA2 L m BASIC 25-6/180 G 40 ALPHA2 L / A mm BASIC 32-6/180 G 50 Lowara ecocirc PREMIUM 3 driftlägen: Automatisk varvtalsstyrning med variabelt tryck / Automatisk varvtalsstyrning med konstant tryck (särskilt bra för golvvärme) /Manuell steglös varvtalskontroll ErP ready 2015 Elektroniskt kommuterad axellös sfärisk motor med permanentmagnetisk rotor med Anti-Block 1-fas, V PN 10 IP 44 isolationsklass F gjutjärn Inbyggnads- Pumptyp RSK-nr Version längd Anslutn. Motsvarar Grundfos PREMIUM 15-4/ G 25 ALPHA PREMIUM 20-4/ mm G 32 PREMIUM 25-4/ m G 40 ALPHA PREMIUM 25-4/ G 40 ALPHA / A mm PREMIUM 32-4/ G 50 ALPHA PREMIUM 15-6/ G 25 ALPHA / PREMIUM 20-6/ mm G 32 PREMIUM 25-6/ m G 40 ALPHA / PREMIUM 25-6/ G 40 ALPHA / A mm PREMIUM 32-6/ G 50 ALPHA / Lowara ecocirc PRO För tappvarmvatten. Manuell steglös varvtalskontroll. Elektroniskt kommuterad axellös sfärisk motor med permanentmagnetisk rotor med Anti-Block 1-fas, V PN 10 IP 44 isolationsklass F brons Inbyggnads- Pumptyp RSK-nr Version Timer Termostat Backventil längd Anslutn. Motsvarar Grundfos PRO 15-1/65l PRO 15-1/65 U m PRO 15-1/ PRO 15-1/65 R PRO 15-1/65 RU medföljer 65 mm PRO 15-1/110 R integrerad med PRO 15-1/110 RU avstängningsventil 110 mm G 25 PRO 15-1/110 U PRO 15-3/ medföljer 65 mm PRO 15-3/ m integrerad med avstängningsventil 110 mm EBV 1/ m drivsida UP / /

15 Lowara ecocirc XL För stora byggnader. Basversion med kommunikation via analoga signaler. 4 driftlägen: Automatisk varvtalsstyrning med variabelt differenstryck / Varvtalsstyrning med konstant differenstryck / Fast varvtal / Automatisk nattsänkning ErP ready 2015 Högeffektiv ECM-motor och hydrauldel 1-fas, V PN 10 IP X4D isolationsklass F RSK-nr Lowara ecocirc XLplus För stora byggnader. Fullt utrustad version med inbyggt komunikationsprotokoll för BMS-system, samt möjlighet att välja till modul för WiFi-kommunikation. 5 driftlägen: Automatisk varvtalsstyrning med variabelt differenstryck / Varvtalsstyrning med konstant differenstryck / Fast varvtal / Differentiell temperaturkontroll / Automatisk nattsänkning ErP ready 2015 Högeffektiv ECM-motor och hydrauldel 1-fas, V PN 10 IP X4D isolationsklass F RSK-nr Pumptyp Flänsad Dubbelborrad Enkelpump Gjutjärn Tvillingpump Gjutjärn Enkelpump Brons Inbyggnadslängd Anslutn. Motsvarar Grundfos XL MAGNA XL MAGNA G 40 XL MAGNA XL MAGNA mm XL MAGNA XL MAGNA G 50 XL MAGNA XL MAGNA XL F XL F DN 32 MAGNA F XL F mm MAGNA F XL F MAGNA F / F XL F DN 40 XL F MAGNA F / F mm / F / F XL F mm MAGNA F / F XL F mm DN 50 XL F MAGNA F / F mm / F XL F MAGNA F / F / F 340 mm DN 65 XL F MAGNA F / F XL F MAGNA F / F / F DN 80 / F / F (PN6 alt PN10) 360 mm XL F MAGNA F / F / F DN 100 / F / F (PN6 alt PN10) Pumptyp Flänsad Dubbelborrad Enkelpump Gjutjärn Tvillingpump Gjutjärn Enkelpump Brons Inbyggnadslängd Anslutn. Motsvarar Grundfos XLplus MAGNA XLplus MAGNA G 40 XLplus MAGNA XLplus MAGNA mm XLplus MAGNA XLplus MAGNA G 50 XLplus MAGNA XLplus MAGNA XLplus F XLplus F DN 32 MAGNA F XLplus F mm MAGNA F XLplus F MAGNA F / F XLplus F DN 40 MAGNA F XLplus F MAGNA F / F mm / F XLplus F mm MAGNA F / F XLplus F mm DN 50 MAGNA F XLplus F MAGNA F / F mm / F XLplus F MAGNA F / F / F 340 mm DN 65 XLplus F MAGNA F / F XLplus F MAGNA F / F / F DN 80 / F / F (PN6 alt PN10) 360 mm MAGNA F / F / F XLplus F DN 100 / F / F (PN6 alt PN10) 15

16 Lagerlagda produkter hos din grossist Lokala avvikelser kan förekomma Vattenförsörjning Lowara e-sv Högeffektiv IE2-/IE3-motor. Tillverkade helt i rostfritt stål. Uppfyller WRAS-standarden för dricksvatten. Drifttryck PN 16 Temp. pumpad vätska: IP-55 Isolationsklass F Effekt Modell RSK-nr 3-fas 400 V Max tryckhöjd Max flöde Anslutning Motsvarar Grundfos 3SV ,37 kw 14,5 m CR3-3 3SV ,37 kw 21,2 m CR3-4 3SV ,37 kw 27,7 m CR3-5 3SV ,55 kw 36,4 m Rp 1, CR3-6 3SV ,55 kw 43,4 m 73 l/min oval fläns CR3-7 3SV ,75 kw 51,8 m (inkl. motfläns) CR3-8 3SV ,1 kw 66,8 m CR3-12 3SV ,1 kw 73,8 m CR3-13 3SV kw 216 m CR3-36 3SV ,5 kw 96,7 m DN 25/32, CR l/min 3SV ,2 kw 142,3 m rund fläns CR3-23 5SV ,55 kw 19,9 m CR5-4 5SV ,75 kw 36,4 m CR5-7 Rp 1 ¼, 5SV ,1 kw 43,7 m CR l/min oval fläns 5SV ,10 kw 57,6 m CR5-10 (inkl. motfläns) 5SV ,5 kw 65,5 m CR5-11 5SV ,2 kw 88 m CR5-14 5SV ,75 kw 102 m DN 25/32, CR l/min 5SV kw 152 m rund fläns CR SV ,75 kw 21,9 m CR SV ,1 kw 33 m CR SV ,5 kw 44,2 m Rp 2, CR SV ,2 kw 56,1 m 233 l/min oval fläns CR SV ,2 kw 66,8 m (inkl. motfläns) CR SV kw 78,3 m CR SV kw 100,1 m CR SV kw 121,3 m CR SV ,5 kw 146,5 m 233 l/min DN 40, rund fläns CR SV ,5 kw 167,9 m CR SV ,2 kw 26,7 m CR SV kw 40,4 m CR SV kw 54,7 m 400 l/min DN 50, rund fläns CR SV kw 67,8 m CR SV ,5 kw 81,5 m CR SV2/1A kw 38,8 m CR SV ,5 kw 45 m 667 l/min DN??, rund fläns CR SV4/2A ,5 kw 78,8 m CR

17 Länspumpning och dränering Flygt Ready Alltid ready för tuffa pumpjobb bara att slänga av flaket ner i en vattenfylld grop Modell Ready 4 Ready 8 Ready 8S RSK-nr fas 2,7 A 4,2 A 5,2 A Max tryckhöjd (H) och flöde (Q) H 10 m Q 240 l/min H 14 m Q 300 l/min H 12 m Q 420 l/min Silhål / Fritt genomlopp 5 mm / Pumputlopp med monterad slanganslutn. utv. gänga ø 2 (50 mm) Temp. pumpad vätska max 35 Nivåvippa Nedsänkningsdjup Kabel Vikt max 5 m H07RN-F 10 m med jordad stickpropp 12 kg 14,5 kg / 38 mm 17 kg Flygt SX För alla sorters dräneringsvatten, i trånga utrymmen Modell RSK-nr Nivåvippa Nivårör 1-fas Max tryckhöjd (H) och flöde (Q) Silhål Pumputlopp Temp. pumpad vätska Nedsänkningsdjup Kabel Vikt Motsvarar Grundfos SXM H 7 m KP 150 / 250, CC 5 / 7 1,4 A 4 kg SXM 2 GT Q 120 l/min KP 150 / 250 AV-1 10 mm max 40 max 5 m SXM H 11 m KP 350, CC 9 3,0 A inv. 6 kg SXM 3 GT Q 240 l/min gänga H07RN-F KP 350 AV-1 SXM ,9 A H 11 m Q 240 l/min ø 1 ¼ (32 mm) 10 m 12 kg 8 mm max 50 max 7 m SXM ,2 A H 14 m Q 300 l/min 14,5 kg Flygt SOS-kit Länspump med slang i en smart transportlåda, som även fungerar som grovsil Modell RSK-nr Pump Slang, med snabbkoppling Transportlåda/grovsil, med lock Flygt SOS-kit SXM 2 (se ovan) 6 m, pvc l x b x d: 40 x 30 x 34 cm 8,3 kg (hela paketet) Vikt Flygt DXM För höga flöden med större partiklar Modell RSK-nr Nivåvippa 1-fas Max tryckhöjd (H) och flöde (Q) Pumputlopp Temp. pumpad vätska Fritt genomlopp Nedsänkningsdjup Kabel Vikt Motsvarar Grundfos DXM ,9 A DXM ,0 A H 10,7 m Q 320 l/min H 12,7 m Q 615 l/min 35 mm inv. gänga ø 1 ½ (40 mm) inv. gänga ø 2 (50 mm) max 35 max 5 m H07RN-F 10 m 10,2 kg AP A1 15,3 kg AP A1 AP Flygt DL Riktigt stor kapacitet för grundvatten Modell RSK-nr 3-fas Max tryckhöjd (H) och flöde (Q) Pumputlopp Temp. pumpad vätska Fritt genomlopp Nedsänkningsdjup Kabel Vikt DL ,75 A DL ,9 A H 9,7 m Q 450 l/min H 14,1 m Q 500 l/min 45 mm inv. gänga ø 2 (50 mm) max 50 max 5 m H07RN-F 10 m 20,5 kg 21 kg Flygt 2600 Robusta pumpar med hög slitstyrka för tuffa miljöer Modell RSK-nr 1-fas 3-fas Max tryckhöjd (H) och flöde (Q) Fritt genomlopp Silhål Pumputlopp Temp. pumpad vätska Nedsänkningsdjup Kabel Vikt ,2 A H 17 m Q 660 l/min utv. KS ,5 mm gänga ø 2 max kg ,7 A H 18 m Q 660 l/min (50 mm) ,4 A H 19 m Q 960 l/min max 20 m SUBCAB KS mm utv. max?? 20 m 30 kg ,7 A H 22,5 m Q 1080 l/min gänga ø ,4 A H 14 m Q 660 l/min DS mm (80 mm) max?? 34 kg ,7 A H 16 m Q 840 l/min 17

18 Lagerlagda produkter hos din grossist Lokala avvikelser kan förekomma Avloppspumpning Flygt Compit pumpstationspaket med Tryckanslutning Rörkoppling 63/50 för utgående anslutning Rörkrök 90 (med 1-faspump) Förminskningsmuff 160/110 för inkommande anslutning Manövreringshandtag för avstängningsventil Inbyggd back- och avstängningsventil Lyftkätting av rostfritt stål Betonglock klass A (ca 40 kg) Pumptyp RSK-nr Nivåreglering Flygt LTA-paket 3-fas tuggerpump Flygt MF fas tuggerpump Flygt DXGM nivåvippor Flygt ENM-10 för start & stopp / högnivålarm Pumpautomatik Flygt FGC nivåvippa Flygt ENM-10 för start & stopp / högnivålarm 1-fas 230 V 7 A 3-fas 400 V 5,3 A Max tryckhöjd / flöde H 32 m Q 285 l/min H 25 m Q 120 l/min Inkommande anslutn. PVC Ø 110 mm Utgående anslutn. PE Ø 50 mm Sumpvolym 450 liter Temp. pumpad vätska max 40 max 35 Vikt inkl pump 276 kg 264 kg Flygt Compit mini pumpstationspaket med Kabelrör 16 cm för flytvippan Kabelrör 21 cm för nivågivaren Vippfäste 1-fas kontakt (för Baspaket 1-fas) Gejdrör Glidsko Tättslutande lock med gångjärn och excenterlås Pumptyp RSK-nr Nivåreglering 1-fas 3-fas Max tryckhöjd / flöde Inkommande anslutn. Utgående anslutn. Sumpvolym Temp. pumpad vätska Vikt inkl pump Standardpaket 3-fas tuggerpump Flygt MP nivåvippa Flygt NF 5 för högnivålarm 1 nivågivare Flygt LTU 401 för start & stopp Pumpautomatik Flygt FGC V 5,3 A H 32 m Q 285 l/min max kg Baspaket 3-fas Tuggerpump Flygt DXG nivåvippa Flygt NF 5 för högnivå larm 1 nivågivare Flygt LTU 401 för start & stopp Pumpautomatik Flygt FGC V 2,7 A H 25 m Q 120 l/min PVC Ø 110 mm 1 1/4 invändig rörgänga 90 liter max kg Baspaket 1-fas Tuggerpump Flygt DXGM nivåvippa Flygt NF 5 för högnivålarm 1 nivåvippa för start & stopp (på pumpen) 230 V 7 A H 25 m Q 120 l/min max kg Flygt Micropac 7 pumpstationspaket för installation inomhus med Tryckanslutning Gejdrör Glidsko Tättslutande lock Pumptyp RSK-nr Nivåreglering 1-fas Max tryckhöjd / flöde Inkommande anslutn. Utgående anslutn. Sumpvolym Temp. pumpad vätska Vikt inkl pump 1-fas tuggerpump Flygt DXGM digital nivågivare för högnivålarm 1 nivåvippa för start & stopp (på pumpen) 230 V 7 A H 25 m Q 120 l/min PVC Ø 110 mm PE Ø 63 mm 250 liter max kg Flygt Micropac 7G pumpstationspaket för installation utomhus med Tryckanslutning Gejdrör Glidsko Gummistos för inkommande anslutning Plaströrskoppling 50 mm Inbyggd back- och avstängningsventil Tättslutande lock Pumptyp RSK-nr Nivåreglering 1-fas tuggerpump Flygt DXGM nivåvippa Flygt NF 5 för högnivålarm 1 nivåvippa för start & stopp (på pumpen) 1-fas 230 V 7 A Max tryckhöjd / flöde H 25 m Q 120 l/min Inkommande anslutn. PVC Ø 110 mm Utgående anslutn. PE Ø 63 mm Sumpvolym 250 liter Temp. pumpad vätska max 35 Vikt inkl pump 45 kg 18

19 Flygt-pumpar i våra pumpstationspaket för avloppspumpning Modell RSK-nr Nivåvippa MF DXGM DXG fas 230 V 7 A 3-fas 400 V 5,3 A 400 V 2,7 A Max tryckhöjd (H) Max flöde (Q) H 32 m Q 285 l/min H 25 m Q 120 l/min H 25 m Q 120 l/min Pumputlopp inv. gänga ø 1 ½ (40 mm) inv. gänga ø R 1 (25 mm) inv. gänga ø R 1 (25 mm) Temp. pumpad vätska Nedsänkningsdjup Kabel Vikt max 40 max 20 m SUBCAB 10 m max 35 max 35 max 5 m max 5 m H07RN-F 10 m H07RN-F 10 m 31 kg 19 kg 19 kg 19

20 Xylem [syl e:m] 1) Den växtvävnad som leder upp vattnet från rötterna 2) Ett ledande globalt vattenteknikföretag Vi är personer med ett gemensamt mål: att skapa innovativa lösningar som kan uppfylla världens vattenbehov. En grundläggande del av vårt arbete är att utveckla nya tekniker som kan komma att förbättra vårt sätt att använda, förvara och återanvända vatten. Vi flyttar, behandlar, analyserar och återför vatten till miljön, och vi hjälper människor att använda vatten effektivt hemma, på arbetet, på fabrikerna och i jordbruket. I mer än 150 länder har vi en stark och långvarig relation med kunder som vet att vi står för en dynamisk kombination av ledande produktvarumärken och expertkunskaper om applikationer med stöd av vår historia som innovatörer VVS Xylem grossistsortiment. 1. Master Xylem Sverige marknadsför och säljer produkter för pumpning, rening och cirkulation av vatten. Läs mer på xyleminc.com/se Emmaboda Emmaboda Tel Fax Göteborg Exportgatan 38 C Hisings Backa Tel Fax Luleå Torpslingan Luleå Fax Norrköping Pjältvägen Åby Tel Fax Sundsvall Timmervägen Sundsvall Tel Fax Uppsala Verkstadsgatan 7 SE Uppsala Tel Fax Gällivare Betongvägen 9 Box Gällivare Tel Fax Karlstad Lagergrens gata Karlstad Tel Malmö Boplatsgatan 2A Malmö Tel Fax Stockholm Gesällvägen Sundbyberg Tel Fax Töreboda Annelund Töreboda Tel Örebro Boställsvägen Örebro Tel Fax
