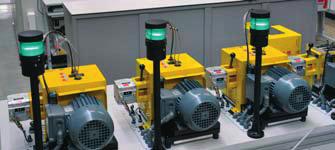

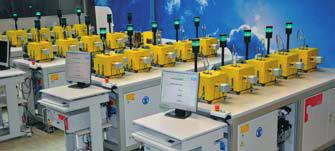

2 Smörjmedel Otillräcklig smörjning är orsaken till mer än 36% av alla förtida lagerhaverier Om man räknar med nedsmutsning stiger denna siffra till en bra bit över 50%. Korrekt smörjning och renlighet är avgörande för lagrets livslängd. Fördelar med korrekt smörjning Ökar/förbättrar Produktiviteten Driftsäkerheten Tillgängligheten och hållbarheten Maskinernas drifttid Serviceintervallen Säkerheten Arbetsmiljön Hållbarheten Minskar Energiförbrukningen tack vare minskad friktion Värmealstringen till följd av friktion Slitage till följd av friktion Förhöjd ljudnivå till följd av friktion Driftstopp Driftskostnaderna Produktföroreningar Underhålls- och reparationskostnader Smörjmedelsförbrukning Korrosion SKFs lösning Konceptet anläggningsoptimering har blivit mer betydelsefullt under senare år. Ledande företag tillämpar det för att maximera tillgängligheten och effektiviteten och öka kvaliteten i sin produktionsutrustning samtidigt som de minimerar kostnaderna. Smörjning är en avgörande underhållsfaktor och är således en nyckelaspekt i det totala konceptet för anläggningsoptimering. Framgångsfaktorer Process Kultur FRAMGÅNG Teknik Tre faktorer som påverkar framgång inom eftermarknaden: Kultur: Företagskulturen och ledningens engagemang, korrekt utbildning, personalarbete etc. Process: En kontinuerlig översyn och förbättring av alla nödvändiga processer, t.ex. registrering av produktionsutrustning, nyckeltal, uppdateringar etc. Teknik: Viljan att investera i ny relevant teknik är en nyckel till framgång. Medarbetarnas vilja att använda den är lika viktig. För att hjälpa företag genom denna komplicerade process har SKF utvecklat ett koncept för anläggningsoptimering. Denna process har utformats för att hjälpa företag att uppnå maximal effektivitet i sina verksamheter genom fokus på produktivitet och de verksamhetsmål som fastställts för anläggningen. Målen kan avse bland annat produktion, miljö och säkerhet. Processen består av fyra huvudelement: underhållsstrategi, arbetsidentifiering, arbetskontroll och utförande av arbete. Mer information om anläggningsoptimering finns på engelska på 112

3 Smörjplanering Precis som anläggningsoptimering tar underhållsarbetet till en helt ny nivå medför smörjplanering ett mycket vidare perspektiv på smörjning. Detta nya tillvägagångssätt bidrar till en effektiv ökning av maskinens driftsäkerhet till lägre totala kostnader. Dessa är de viktigaste aspekter som bör övervägas vid implementering av ett smörjschema. Identifiering av applikationen och datainsamling All relevant information från varje smörjställe måste samlas in. Uppgifter som lagertyp, tätningsmaterial etc. är avgörande för att rätt beslut ska kunna fattas. Smörjmedel inledning Val av smörjmedel och optimering Ett bättre smörjmedel ger längre eftersmörjningsintervall och högre prestanda. Det förlänger komponentens livscykel och minskar arbetsinsatserna, förrådshållningen och risken för föroreningar. Utförande, processer och nyckeltal* Smörjarbete kan medföra risker för både teknikern och maskinen. Korrekta metoder och förfaranden minimerar dessa risker. Nyckeltal gör det möjligt att mäta schemats övergripande effektivitet. Utbildning och kontinuerliga förbättringar Med rätt kunskaper kan underhållsteknikerna genomföra och kontrollera smörjschemat. Förbättringsförslag tas fram genom nyckeltalsanalyser, utbildning och marknadsuppdateringar. Smörjmedelsanalyser Smörjmedelsanalyser kan ge värdefull information som gör det möjligt att förutse eventuella risker och därigenom förhindra fel eller haverier. Förvaring, hantering och föroreningskontroll Renlighet underskattas ofta. Påfyllning av en fettspruta eller överföring av olja kan öka föroreningsrisken. Om rätt verktyg används minimeras denna risk. *Nyckeltal: Nyckelinkatorer för prestanda 113

4 SKFs smörjmedel ger en mängd konkurrensfördelar: Utformade och testade för att överträffa alla andra fabrikat under verkliga förhållanden Produktdata inklusive specifika testresultat underlättar valet av smörjmedel En noggrann kvalitetskontroll av varje produktionssats gör det lättare att säkerställa en jämn prestanda Tack vare kvalitetskontrollen kan SKF erbjuda en hållbarhetstid på fem år Tillverkningsprocesser och råmaterial har stor påverkan på smörjmedlets egenskaper och prestanda. I praktiken är det omöjligt att välja eller jämföra smörjmedel baserat på enbart sammansättning. Prestandatester är därför nödvändiga för att ge den information som behövs. Under mer än 100 år har SKF skaffat sig omfattande kunskaper om interaktionen mellan smörjmedel, material och ytor. Tack vare dessa kunskaper har SKF, i många fall, satt branschstandarden när det gäller testning av lagerfetter. Emcor, ROF, ROF+, V2F, R2F och Bequiet är bara några av de många tester som utvecklats av SKF för att bedöma smörjmedels prestanda hos lager i drift. Många av dessa används av smörjmedelstillverkare världen över. SKF Engineering and Research Centre i Nederländerna * SKFs LGFP 2 livsmedelsklassade fetter har en hållbarhetstid på 2 år från tillverkningsdatum Val av SKFs mörjmedel Att välja smörjmedel kan vara en komplicerad process. SKF har utvecklat flera olika verktyg som gör det lättare att välja det mest lämpade smörjmedlet. Det stora utbudet av verktyg omfattar allt från användarvänliga applikationsberoende tabeller till avancerad programvara som gör det möjligt att välja smörjmedel baserat på detaljerade arbetsförhållanden. SKFs grundtabell för val av lagerfett ger dig snabba förslag på de vanligaste smörjmedlen för typiska applikationer. 114

5 Grundläggande tabell för val av lagerfett Används i allmänhet om: Hastighet = M, Temperatur = M och Belastning = M Allmänt Undantag Förväntad kontinuerlig lagertemperatur >100 C Hög temperatur Förväntad kontinuerlig lagertemperatur >150 C, krav på strålningsresistens Låg omgivningstemperatur 50 C, förväntad lagertemperatur <50 C Stötbelastning, tung belastning, täta starter/stopp Livsmedelsindustrin Biologiskt nedbrytbart, krav på låg gifthalt Extremt hög temperatur Låg temperatura Hög belastning Livsmedelsbearbetning Biologiskt nedbrytbart Smörjmedel val av SKFs smörjmedel Anmärkning: - För områden med relativt höga omgivningstemperaturer: använd LGMT 3 istället för LGMT 2 - För särskilda driftsförhållanden: se SKFs tabell för val av lagerfett Med ytterligare information som varvtal, temperatur och belastningsförhållanden är LubeSelect för SKFs smörjmedel det enklaste sättet att välja rätt smörjmedel. Mer information finns på www. aptitudeexchange.com. Dessutom ger SKFs tabell för val av lagerfett en fullständig översikt över SKF smörjmedel. Tabellen omfattar de huvudsakliga urvalsparametrarna, bland annat temperatur, varvtal och belastning, samt grundläggande prestandainformation. Lagrets driftparametrar Temperatur L = Låg <50 C M = Medelhög 50 till 100 C H = Hög >100 C EH = Extremt hög >150 C Belastning VH = Mycket hög C/P <2 H = Hög C/P ~4 M = Medelhög C/P ~8 L = Låg C/P 15 C/P = belastningskvot C = grundläggande dynamiskt bärighetstal, kn P = ekvivalent dynamisk lagerbelastning, kn Varvtal för kullager EH = Extremt hög n d m över VH = Mycket hög n d m upp till H = Hög n d m upp till M = Medelhög n d m upp till L = Låg n d m under Varvtal för rullager sfäriska, koniska/carb toroid cylindriska H = Hög n d m över n d m över M = Medelhög n d m upp till n dm upp till L = Låg n d m upp till n dm upp till ML = Mycket låg n d m under n dm under n d m = rotationshastighet, varv/min x 0,5 (D+d), mm 115

6 Tabell för val av lagerfett Temperaturområde 1) Fett Beskrivning Exempel på applikationer LTL HTPL Temp. Varvtal Universalfett för industri och fordon Hjullager Transportörer och fläktar Små elmotorer 30 C 120 C M M Universalfett för industri och fordon Lager med d>100 mm Vertikal axel eller rotation på lagrets ytterring Hjullager i bilar, lastbilar och släp 30 C 120 C M M Extremt tryck Form- och presssektioner i pappersbruk Arbetsvalslager inom stålindustrin Tunga maskiner, vibrationsskiktar 20 C 110 C M L till M Brett temperaturområde 4), extremt tryck Hjullager i bilar, släp och lastbilar Tvättmaskiner Elmotorer 30 C 140 C M till H L till M Livsmedelskompatibel Utrustning för livsmedelsproduktion Förpackningsmaskiner Buteljeringsmaskiner 20 C 110 C M M Biologiskt nedbrytbart, låg gifthalt 3) Jordbruks- och skogsmaskiner Anläggnings- och schaktmaskiner Vattenbehandling och konstbevattning 40 C 90 C L till M L till M Fett för vindturbinblad och girlager Vindturbinblad och svängkranslager 40 C 120 C L till M VL Låg temperatur, extremt höga varvtal Textil- och verktygsmaskinspindlar Små elmotorer och robotar Tryckericylindrar 50 C 110 C L till M M till EH Extremt tryck, låg temperatur Huvudaxlar i vindturbiner Centralsmörjsystem 30 C 110 C L till M L till M Hög belastning, brett temperaturområde Applikationer med sfäriska axialrullager 40 C 110 C L till M L till M Hög viskositet med fasta smörjmedel Huvudaxlar i vindturbiner Tunga arbetsfordon eller marina applikationer Applikationer utsatta för snö 20 C 120 C M VL Extremt hög viskositet med fasta smörjmedel Krossar Anläggningsmaskiner Vibrationsutrustning 10 C 120 C M VL Extremt tryck, hög viskositet, hög temperatur 5) Halslager Stöd- och axiallager på roterande ugnar och torkare Svängkranslager 20 C 150 C M till H VL till M Polyureafett med hög prestanda Helstålsledlager Torksektioner i pappersbruk Arbetsvalslager och stränggjutningsutrustning inom stålindustrin Tätade sfäriska rullager upp till 150 C 40 C 150 C M till H M till H Extrema temperaturer Elmotorer Fläktar, även vid höga varvtal Höghastighetskullager som används vid medelhöga och höga temperaturer 40 C 260 C VH L till M 116 1) LTL = Undre temperaturgräns HTPL = Övre temperaturgräns 2) mm²/s vid 40 C = cst. 3) LGGB 2 kan klara temperaturtoppar på 120 C 4) LGWA 2 kan klara temperaturtoppar på 220 C 5) LGHB 2 LGHB 2 kan klara temperaturtoppar på 200 C

7 Belastning Förtjockningsmedel/ basolja NLGI Basoljans viskositet 2) Vertikal axel Snabbt roterande ytterringar Oscillerande rörelser Kraftiga vibrationer Stötbelastningar eller täta starter Rost skyddande egenskaper L till M Litiumtvål/ mineralolja l + + L till M H L till H L till M M till H M till H Litiumtvål/ mineralolja Litiumtvål/ mineralolja Litiumkomplextvål/ mineralolja Aluminiumkomplex/ medicinsk vitolja Litium-kalciumtvål/ syntetisk esterolja Litiumkomplextvål/ syntetisk PAO-olja l + l l l l l l l l l l Särskilda krav Fetter för ett brett användningsområde Smörjmedel tabell för val av lagerfett L H L till H H till VH H till VH L till VH L till M H till VH Litiumtvål/ syntetisk PAO-olja Litiumtvål/ mineralolja Kalciumsulfonatkomplex/syntetisk PAO-olja/mineralolja Litiumtvål/ mineralolja Litium-kalciumtvål/ mineralolja Kalciumsulfonatkomplex/mineralolja Di-urea/ mineralolja PTFE/syntetisk polyeterolja med fluortillsats 2 18 l l l l l l l l till l l l + + l l l Hög belastning Låga temperaturer Höga temperaturer l = Lämplig + = Rekommenderas 117

8 Lagerfett Universalfett för industri och fordon LGMT 2 är ett mineraloljebaserat fett förtjockat med litiumtvål med utmärkt värmestabilitet inom sitt temperaturområde. Detta universalfett med hög kvalitet passar till många olika tillämpningar inom allmän industri och för fordon. Utmärkt oxidationsstabilitet God mekanisk stabilitet Utmärkt vattenbeständighet och utmärkta rostskyddande egenskaper Vanliga applikationer: Jordbruksmaskiner Hjullager Transportörer Små elmotorer Industrifläktar Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGMT 2/(förpackningsstorlek) K2K-30 Litium Rödbrun Mineral Temperaturområde 30 till +120 C Droppunkt DIN ISO 2176 >180 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm V2F-test max (325 max) +50 max M Korrosionsskydd Emcor: standard ISO sköljning med vatten saltvattenstest (100% havsvatten) * Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 6 Smörjförmåga R2F, provkörning B vid 120 C Godkänt Kopparkorrosion DIN , 110 C 2 max vid 130 C Förpackningsstorlekar 35, 200 g tub 420 ml patron 1, 5, 18, 50, 180 kg 118 * Typiskt värde

9 Universalfett för industri och för fordon LGMT 3 är ett mineraloljebaserat fett förtjockat med litiumtvål. Detta universalfett av hög kvalitet passar till många olika applikationer inom allmän industri och bilindustri som kräver ett styvt fett. Utmärkta rostskyddande egenskaper Hög oxidationsstabilitet inom det rekommenderade temperaturområdet Vanliga applikationer: Lager >100 mm (3,9 ) axelstorlek Rotation på lagrets ytterring Vertikala axlar Kontinuerligt höga omgivningstemperaturer >35 C Propelleraxlar Jordbruksmaskiner Hjullager i bilar, lastbilar och släp Stora elmotorer Smörjmedel LGMT 2, LGMT 3 Beteckning DIN kod Konsistensklass enligt NLGI 3 Tvåltyp Färg Basoljetyp LGMT 3/(pack size) K3K-30 Litium Bärnsten Mineral Temperaturområde 30 to +120 C Droppunkt DIN ISO 2176 >180 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm V2F-test max 295 max 'M' Korrosionsskydd Emcor: standard ISO sköljning med vatten Vattenbeständighet DIN /1, 3 h vid 90 C 2 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 3 Smörjförmåga R2F, provkörning B vid 120 C Godkänt Kopparkorrosion DIN , 110 C 2 max vid 130 C Livslängd för lagerfett R0F-test min vid 130 C L50-livslängd vid varv/min, h Förpackningsstorlekar 420 ml patron 0,5, 1, 5, 18, 50, 180 kg 119

10 Lagerfett för hög belastning och extrema tryck LGEP 2 är ett mineraloljebaserat fett förtjockat med litiumtvål och med tillsatser för extremt tryck. Detta fett ger bra smörjning i allmänna applikationer som utsätts för tuffa driftsförhållanden och vibrationer Utmärkt mekanisk stabilitet Extremt goda korrosionsskyddande egenskaper Utmärkt EP-prestanda Vanliga applikationer: Massa- och papperstillverkningsmaskiner Krossar Traktionsmotorer för spårfordon Dammluckor Arbetsvalslager inom stålindustrin Tunga maskiner, vibrationsskiktar Kranhjul, linskivor Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGEP 2/ (förpackningsstorlek) KP2G-20 Litium Ljusbrun Mineral Temperaturområde 20 to +110 C Droppunkt DIN ISO 2176 >180 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm Mekanisk stabilitet: Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm V2F-test Korrosionsskydd: Emcor: standard ISO sköljning med vatten saltvattenstest (100% havsvatten) max (325 max) +50 max 'M' * Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 2 5 Smörjförmåga R2F, provkörning B vid 120 C Godkänt Kopparkorrosion DIN , 110 C 2 max EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 1,4 max min Passningsrost ASTM D4170 (mg) 5,7* Förpackningsstorlekar 420 ml patron 1, 5, 18, 50, 180 kg 120 * Typiskt värde

11 Lagerfett för hög belastning, extremt tryck och ett brett temperaturområde LGWA 2 är ett mineraloljebaserat litiumkomplexfett av hög kvalitet med god prestanda vid extremt tryck. LGWA 2 rekommenderas för allmänna industri- och fordonstillämpningar där belastningen eller temperaturen överstiger området för universalbruk. Utmärkt smörjning vid temperaturtoppar upp till 220 C under kortare perioder Skydd för hjullager som används under extrema förhållanden Effektiv smörjning vid våta förhållanden God vatten- och korrosionsbeständighet Utmärkt smörjning vid hög belastning och låga varvtal Vanliga applikationer: Hjullager i bilar, släp och lastbilar Tvättmaskiner Fläktar och elmotorer Smörjmedel LGEP 2, LGWA 2 Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGWA 2/(förpackningsstorlek) KP2N-30 Lithium complex Amber Mineral Temperaturområde 30 to +140 C Droppunkt DIN ISO 2176 >250 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10-¹ mm slag, 10-¹ mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm V2F-test Korrosionsskydd Emcor: standard ISO sköljning med vatten max (325 max) +50 max förändring 'M' * Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 5 Smörjförmåga R2F, provkörning B vid 120 C Godkänt vid 100 C Kopparkorrosion DIN , 110 C 2 max EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 Förpackningsstorlekar 1,6 max min 35, 200 g tub Patron, 420 ml 1, 5, 50, 180 kg SKF SYSTEM 24 (LAGD/LAGE) 121

12 Livsmedelskompatibelt lagerfett LGFP 2 är ett rent, giftfritt lagerfett baserat på medicinsk vitolja med aluminiumkomplextvål. Detta fett innehåller endast FDA*-listade ingredienser och är godkänt av NSF** för kategori H1***-användning. LGFP 2 är halal- och kosher-godkänt. Överensstämmer med alla tillämpliga bestämmelser avseende livsmedelsskydd Hög vattenbeständighet Utmärkt livslängd Utmärkt korrosionsskydd Ett praktiskt taget neutralt ph-värde Vanliga applikationer: Bageriutrustning Utrustning för livsmedelsproduktion Kassettlager i flerpack Förpackningsmaskiner Lager i transportörer Buteljeringsmaskiner * FDA: Food and Drug Administration (USAs livsmedelsmyndighet) ** NSF: National Sanitation Foundation (USAs folkhälsomyndighet) *** H1: Oavsiktlig kontakt med livsmedel Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LLGFP 2/(förpackningsstorlek) K2G-20 Aluminiumkomplex Transparent Mecinsk utrustning Temperaturområde 20 till +110 C Droppunkt DIN ISO 2176 >250 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm 130 7, max Korrosionsskydd Emcor: - standard ISO Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 5 Livslängd för lagerfett R0F-test L50-livslängd vid varv/min, h vid 110 C EP-prestanda 4-kuleprov, svetslast DIN 51350/ min Förpackningsstorlekar Patron 420 ml 1, 18, 180 kg SKF SYSTEM 24 (LAGD/LAGE) 122

13 Biologiskt nedbrytbart lagerfett LGGB 2 är ett biologiskt nedbrytbart fett med låg gifthalt baserat på syntetisk esterolja och med litium-kalciumtvål som förtjockningsmedel. Den speciella sammansättningen gör fettet lämpligt för applikationer där miljöföroreningar är ett problem. Överensstämmer med gällande bestämmelser avseende gifthalt och biologisk nedbrytbarhet God prestanda i applikationer med helstålsledlager, kullager och rullager Bra startprestanda i låga temperaturer Goda rostskyddande egenskaper Lämpligt för medelhög till hög belastning Smörjmedel LGFP 2 och LGGB 2 Vanliga applikationer: Jordbruks- och skogsmaskiner Anläggnings- och schaktmaskiner Gruvutrustning och transportörer Vattenbehandling och konstbevattning Slussar, dammar, broar Länksystem, länkhuvuden Beteckning LGGB 2/(förpackningsstorlek) DIN kod KPE 2K-40 Konsistensklass enligt NLGI 2 Tvåltyp Litium/kalcium Färg Benvit Basoljetyp Syntetisk ester Temperaturområde 40 till +120 C Droppunkt DIN ISO 2176 >170 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm max (325 max) Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm +70 max (350 max) Korrosionsskydd Emcor: standard ISO Vattenbeständighet DIN /1,3 h vid 90 C 0 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 0,3 3 Smörjförmåga R2F, provkörning B vid 120 C Godkänt vid 100 C* Livslängd för lagerfett R0F-test L 50 -livslängd vid varv/ >300 vid 120 C min, h EP-prestanda Slitagemärke N 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 Förpackningsstorlekar 1,8 max min Patron 420 ml 5, 18, 180 kg SKF SYSTEM 24 (LAGD) * Typiskt värde 123

14 Fett för vindturbinblad och girlager LGBB 2 är ett fett baserat på litiumkomplex/syntetisk PAO-olja särskilt avsett för extrema förhållanden som mycket låga varvtal, hög belastning, låga temperaturer och svängningsrörelser. Det här fettet ger rätt smörjning både när turbinen är i drift och när den står stilla, i turbiner på land, till havs och i kalla klimat. Utmärkt skydd mot falsk brinelling Utmärkt prestanda vid hög belastning Utmärkt prestanda vid startmoment i låga temperaturer God pumpbarhet ned till låga temperaturer Utmärkt vattenbeständighet Utmärkt korrosionsskydd Hög värmestabilitet och mekanisk stabilitet Vanliga applikationer: Vindturbinblad och girlager Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGBB 2/(förpackningsstorlek) KP2G-40 Litiumkomplex Gult Syntetisk (PAO) Temperaturområde 40 till +120 C Droppunkt DIN ISO 2176 >200 Basoljans viskositet 40 C, mm²/s 68 Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm Korrosionsskydd Emcor: Standard ISO saltvattenstest (100% havsvatten) max +50 max * Vattenbeständighet DIN /1, 3 timmar vid 90 C 1 max Oljeseparation DIN 51817, 7 dagar vid 40 C, statiskt, % 4 max, 2,5* Kopparkorrosion DIN , 120 C 1 max. EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 N 0,4 * * Smörjförmåga i rullningslager Fe8, DIN 51819, 80 kn, 80 C, C/P 1,8, 500 h pass Skydd mot falsk brinelling ASTM D4170 FAFNIR-test, mg Förpackningsstorlekar Patron 420 ml 5, 18, 180 kg 124 * Typiskt värde

15 Lagerfett för låga temperaturer och extremt höga varvtal LGLT 2 är ett helsyntetiskt oljebaserat fett med litiumtvål. Dess unika förtjockningsteknik och oljans låga viskositet (PAO) ger utmärkt smörjning vid låga temperaturer 50 C och extremt höga varvtal (n d m -värden på 1, kan uppnås). Lågt friktionsmotstånd Tyst gång Extremt god oxidationsstabilitet och vattenbeständighet Vanliga applikationer: Textilmaskinspindlar Verktygsmaskinspindlar Instrument och styrutrustning Små elmotorer i medicinsk utrustning och tandvårdsutrustning Inlines Tryckpressvalsar Robotar Smörjmedel LGBB 2, LGLT 2 Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGLT 2/(förpackningsstorlek) K2G-50 Litium Beige PAO Temperaturområde 50 till +110 C Droppunkt DIN ISO 2176 >180 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO 2137: 60 slag, 10-¹ mm slag, 10-¹ mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10-¹ mm 18 4, max 380 max Korrosionsskydd Emcor: standard ISO Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % <4 Kopparkorrosion DIN , 110 C 1 max 100 C Livslängd för lagerfett R0F-test L 50 -livslängd vid varv/min, h EP-prestanda 4-kuleprov, svetslast DIN 51350/4 Förpackningsstorlekar >1 000, varv/min vid 100 C min 180 g tub 0.9, 25, 170 kg 125

16 Lagerfett för extrema tryck och låga temperaturer LGWM 1 är ett mineraloljebaserat fett med mjuk konsistens som innehåller litiumtvål och tillsatser för extremt tryck. Det lämpar sig mycket väl för smörjning av lager som utsätts för både radiell och axiell belastning. Bra oljefilmsbildning vid låga temperaturer ned till -30 C God pumpbarhet ned till låga temperaturer Bra korrosionsskydd Bra vattenbeständighet Vanliga applikationer: Huvudaxlar i vindkraftverk Skruvtransportör Centralsmörjsystem Applikationer med sfäriska axialrullager Beteckning DIN kod Konsistensklass enligt NLGI 1 Tvåltyp Färg Basoljetyp LGWM 1/(förpackningsstorlek) KP1G-30 Litium Brun Mineral Temperaturområde 30 till +110 C Droppunkt DIN ISO 2176 >170 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10 1 mm Korrosionsskydd: Emcor: standard ISO sköljning med vatten max Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 8 13 Kopparkorrosion DIN , 110 C 2 max vid 90 C EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 1,8 max min* Passningsrost ASTM D4170 (mg) 5,5* Förpackningsstorlekar Patron 420 ml 5, 50, 180 kg 126 * Typiskt värde

17 Lagerfett för hög belastning och stora temperaturvariationer LGWM 2 är ett syntetiskt mineraloljebaserat fett med den senaste förtjockningstekniken med kalciumsulfonatkomplex. Fettet lämpar sig för applikationer som utsätts för stor belastning, våta miljöer och växlande temperaturer. Utmärkt korrosionsskydd Utmärkt mekanisk stabilitet Utmärkta smörjegenskaper vid stora belastningar Gott skydd mot falsk brinelling God pumpbarhet ned till låga temperaturer Vanliga applikationer: Huvudaxlar i vindkraftverk Krävande applikationer för tunga arbetsfordon Applikationer utsatta för snö Marin- och offshore-applikationer Applikationer med sfäriska axialrullager Smörjmedel LGWM 1, LGWM 2 Beteckning DIN kod Konsistensklass enligt NLGI 1 2 Tvåltyp Färg Basoljetyp LGWM 2/(förpackningsstorlek) KP2G-40 Kalciumsulfonatkomplex Gul Syntetisk (PAO)/mineral Temperaturområde 40 till +110 C Droppunkt DIN ISO 2176 > 300 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10 1 mm Mekanisk stabilitet ASTM D1831, 100 h vid 80 C, 10 1 mm ASTM D1831, 100 h vid 80 C + 20% H2O, 10 1 mm Korrosionsskydd Emcor: standard ISO sköljning med vatten saltvattenstest (100% havsvatten) 80 8, max +2* -9* Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 3 max Smörjförmåga R2F, kallrumsprovning (+20 C till -30 C) Godkänt Kopparkorrosion DIN , 110 C 1 max Livslängd för lagerfett R0F-test L 50 -livslängd vid varv/min, h 1 824* vid 110 C EP-prestanda Slitagemärke N 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 Passningsrost ASTM D4170 FAFNIR-test vid +25 C, mg ASTM D4170 FAFNIR-test vid -20 C, mg Förpackningsstorlekar 1,5 max N 5,2* 1,1* Patron 420 ml 5, 18, 50, 180 kg SKF SYSTEM 24 (LAGD/LAGE) * Typiskt värde 127

18 Lagerfett med hög viskositet och fasta smörjmedel LGEM 2 är ett mineraloljebaserat fett med hög viskositet och litiumtvål. Dess molybdendisulfid- och grafitinnehåll ger extra skydd åt applikationer som utsätts för stor belastning, kraftiga vibrationer och långsam rotation. Hög oxidationsstabilitet Molybdendisulfid och grafit ger god smörjeffekt även om oljefilmen bryts Vanliga applikationer: Lager i roterande delar med låga varvtal och mycket stor belastning Krossar Spårläggningsmaskiner Lyfthjul Byggmaskiner som mekaniska murbräckor, kranarmar och lyftkrokar Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGEM 2/(förpackningsstorlek) KPF2K-20 Litium Svart Mineralbaserad vitolja Temperaturområde 20 till +120 C Droppunkt DIN ISO 2176 >180 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10-1 mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10 1 mm V2F-test max 345 max M Korrosionsskydd Emcor: standard ISO sköljning med vatten Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 5 Smörjförmåga R2F, provkörning B vid 120 C Godkänt vid 100 C Kopparkorrosion DIN , 110 C 2 max EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 Förpackningsstorlekar 1,4 max min Patron 420 ml 5, 18, 180 kg SKF SYSTEM 24 (LAGD/LAGE) 128

19 Lagerfett med extremt hög viskositet och fasta smörjmedel LGEV 2 är ett mineraloljebaserat fett med litiumkalciumtvål. Dess höga molybdendisulfid- och grafitinnehåll, i kombination med en olja med extremt hög viskositet, ger ett förstklassigt skydd under de allra tuffaste förhållanden, t.ex. vid stor belastning, långsam rotation och kraftiga vibrationer. Mycket lämpligt för smörjning av stora sfäriska rullager som utsätts för stor belastning och långsam rotation, situationer där det finns risk för mikroglidning. Extremt mekaniskt stabilt med bra vattenbeständighet och korrosionsskydd Smörjmedel LGEM 2, LGEV 2 Vanliga applikationer: Halslager i roterande trummor Stöd- och axiallager i roterande ugnar och torkare Skovelhjulgrävare Svängkranslager Valsverk med högt tryck Krossar Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LGEV 2/(förpackningsstorlek) KPF2K-10 Litium/kalcium Svart Mineral Temperaturområde 10 till +120 C Droppunkt DIN ISO 2176 >180 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10 1 mm Mekanisk stabilitet Ältningsstabilitet, 72 h vid 100 C, 10 1 mm V2F-test max +50 max M Korrosionsskydd Emcor: standard ISO sköljning med vatten saltvattenstest (100% havsvatten) * 0 0* Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 5 Kopparkorrosion DIN , 110 C 1 max 100 C EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 Förpackningsstorlekar 1,2 max min 35 g tub Patron 420 ml 5, 18, 50, 180 kg * Typiskt värde 129

20 Lagerfett med hög viskositet för stor belastning och höga temperaturer LGHB 2 är ett mineraloljebaserat fett med hög viskositet och den senaste tekniken baserad på kalciumsulfonatkomplex. Det är sammansatt för att tåla höga temperaturer och extrem belastning och lämpar sig för en rad olika tillämpningar, i synnerhet inom cement-, gruv- och metallsektorn. Fettet innehåller inga tillsatser och de extrema tryckegenskaperna uppstår i tvålens struktur. Utmärkta antioxiderande och rostskyddande egenskaper Utmärkt prestanda i applikationer som körs med hög belastning Klarar temperaturtoppar på 200 C Vanliga applikationer: Helstålsledlager Massa- och papperstillverkningsmaskiner Vibrationsskiktar för asfalt Stränggjutningsmaskiner Tätade sfäriska rullager som används i temperaturer upp till 150 C Arbetsvalslager inom stålindustrin Lyfthjul i gaffeltruckar Beteckning DIN kod Konsistensklass enligt NLGI 2 LGHB 2/(förpackningsstorlek) KP2N-20 Tvåltyp Kalciumsulfonatkomplex Färg Brun Basoljetyp Mineral Temperaturområde 20 till +150 C Droppunkt DIN ISO 2176 >220 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10 1 mm Mekanisk stabilitet Ältningsstabilitet, 72 h vid 100 C, 10 1 mm V2F-test Korrosionsskydd Emcor: standard ISO sköljning med vatten saltvattenstest (100% havsvatten) , till +50 (325 max) 20 till +50 change M * Vattenbeständighet DIN /1, 3 h vid 90 C 1 max. Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 3 vid 60 C Smörjförmåga R2F, provkörning B vid 120 C Godkänt vid 140 C Kopparkorrosion DIN , 110 C 2 max 150 C Livslängd för lagerfett R0F-test L50-livslängd vid varv/min, h >1 000 vid 130 C EP-prestanda Slitagemärke DIN 51350/5, N, mm 4-kuleprov, svetslast DIN 51350/4 0,86* N* Passningsrost ASTM D4170 (mg) 0* Förpackningsstorlekar Patron 420 ml 5, 18, 50, 180 kg SKF SYSTEM 24 (LAGD/LAGE) 130 * Typiskt värde

21 Lagerfett med hög prestanda vid höga temperaturer LGHP 2 är ett mineraloljebaserat fett av hög kvalitet med ett modernt polyureaförtjockningsmedel (di-urea). Fettet lämpar sig för elmotorer och liknande applikationer. Extremt lång livslängd vid höga temperaturer Brett temperaturområde Utmärkt korrosionsskydd Hög värmestabilitet och mekanisk stabilitet God startprestanda vid låga temperaturer Kompatibelt med vanliga polyurea- och litiumförtjockade fetter Låg ljudnivå Vanliga applikationer: Elmotorer: Små, medelstora och stora Industrifläktar, inklusive höghastighetsfläktar Vattenpumpar Rullningslager i textil- och pappersbearbetnings och torkmaskiner Applikationer med medel- och höghastighetskullager (och rullager) som används vid medelhöga och höga temperaturer Urtrampningslager Vertikala axlar Ugnsvagnar och valsar Smörjmedel LGHB 2, LGHP 2 Beteckning DIN kod Konsistensklass enligt NLGI 2 3 Tvåltyp Färg Basoljetyp LGHP 2/(förpackningsstorlek) K2N-40 Urea Blå Mineral Temperaturområde 40 till +150 C Droppunkt DIN ISO 2176 >240 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10 1 mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10 1 mm Korrosionsskydd Emcor: standard ISO sköljning med vatten saltvattenstest (100% havsvatten) 96 10, max 365 max Vattenbeständighet DIN /1, 3 h vid 90 C 1 max. Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 1 5 Smörjförmåga R2F, provkörning B vid 120 C Godkänt Kopparkorrosion DIN , 110 C 1 max vid 150 C Livslängd för lagerfett R0F-test L 50 -livslängd vid varv/min, h min at 150 C Passningsrost ASTM D4170 (mg) 7* Förpackningsstorlekar Patron 420 ml 1, 5, 18, 50, 180 kg SKF SYSTEM 24 (LAGD/LAGE) * Typiskt värde 131

22 Lagerfett för extrema temperaturer och förhållanden LGET 2 är ett syntetiskt och fluorinerat oljebaserat fett med PTFE-förtjockningsmedel Det lämpar sig särskilt för applikationer med extremt höga temperaturer, från 200 C upp till 260 C. Lång livslängd i aggressiva miljöer, t.ex. högreaktiva områden med förekomst av gasformigt syre med hög renhet och hexan Utmärkt oxidationsskydd Bra korrosionsskydd Utmärkt vatten- och ångbeständighet Vanliga applikationer: Bageriutrustning (ugnar) Hjul på ugnsvagnar Rullar i kopieringsmaskiner Kexbakningsmaskiner Textiltorkar Filmsträckartendrar Elmotorer som körs i extrema temperaturer Nöd-/värmefläktar Vakuumpumpar Viktigt att notera: LGET 2 är ett fluorerad fett och är inte kompatibelt med andra fetter, oljor och konserveringsmedel. Därav är det mycket viktigt att genomföra en grundlig rengöring av lager och system innan LGET 2 tillförs. Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg LGET 2/(förpackningsstorlek) KFK2U-40 PTFE Gräddfärgad Basoljetyp Syntetisk (polyeter med fluortillsats) Temperaturområde 40 till +260 C Droppunkt DIN ISO 2176 >300 C Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 10 1 mm ±30 max 130 C Korrosionsskydd Emcor: standard ISO Vattenbeständighet N /1, 3 h vid 90 C 0 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % 13 max 30 h vid 200 C Kopparkorrosion DIN , 110 C 1 Livslängd för lagerfett R0F-test L50-livslängd vid varv/min, h EP-prestanda 4-kuleprov, svetslast DIN 51350/4 Förpackningsstorlekar >700, varv/min* vid 220 C min 50 g (25 ml) spruta 1 kg 132 * Typiskt värde

23 Kedjeoljor Framtagna för att uppfylla kraven i de flesta industriella kedjeapplikationer LHMT 68 är optimal för medelhöga temperaturer och dammiga miljöer, t.ex. cement- och materialhanteringsindustrier som kräver en tunn film med hög penetration. LHHT 265 syntetolja är optimal för driftsförhållanden med stor belastning och/ eller hög temperatur, exempelvis inom massaoch pappersindustrin samt textilsektorn. Den bildar inga spillprodukter vid höga temperaturer och är neutral mot tätningar och polymerer. LHFP 150 syntetolja är framtagen för livsmedels- och läkemedelsindustrin. Den är godkänd av NSF* som H1**. Den har även utmärkt prestanda vid låga temperaturer. SKFs kedjeoljor finns i 5-litersburkar och som oljefyllning för SKFs SYSTEM 24 automatiska smörjapparater för ett smörjställe. LHFP 150 finns också i sprayburkar på 400 ml. Förlänger kedjans livslängd Ökade eftersmörjningsintervall Minskad oljeförbrukning Minskad energiförbrukning Vanliga applikationer Transportörer Drivkedjor Lyftkedjor Smörjmedel LGET 2, kedjeoljor * Beteckning LHMT 68 LHHT 265 LHFP 150 Beskrivning Olja för medelhög temperatur Olja för hög temperatur Livsmedelskompatibel (NSF H1) olja Specifik gravitation 0,85 0,91 0,85 Färg Gulbrun Gulorange Färglös Basoljetyp Mineral Syntetisk ester Syntetisk ester Temperaturområde 15 till +90 C Upp till 250 C 30 till +120 C Basoljans viskositet: 40 C, mm²/s 100 C, mm²/s ISO VG 68 ca 9 ca 265 ca 30 ISO VG 150 ca 19 Flampunkt >200 C ca 260 C >200 C Flytpunkt 15 C ej tillämpligt 30 C NSF-godkänd ej tillämpligt ej tillämpligt H1 (nr ) * NSF: National Sanitation Foundation (USA:s folkhälsomynghet) ** H1: Oavsiktlig kontakt med livsmedel Beställningsinformation Kedjeolja LHMT 68 LHHT 265 LHFP 150 Olja för medelhög temperatur Olja för hög temperatur Livsmedelskompatibel, NSF H1-godkänd olja Tom enhet endast lämplig för oljefyllning Burk, 5 liter LHMT 68/5 LHHT 265/5 LHFP 150/5 Spray, 400 ml LHFP 150/0.4 SYSTEM 24* LAGD-serien LAGE-serien Enhet, 60 ml Enhet, 125 ml Komplett enhet, 122 ml Komplett enhet, 250 ml Påfyllningssats, 122 ml Påfyllningssats, 250 ml LAGD 60/HMT68** LAGD 125/HMT68** LAGE 125/HMT68 LAGE 250/HMT68 LHMT 68/EML125 LHMT 68/EML250 LAGD 125/HHT26** LAGE 125/HHT26 LAGE 250/HHT26 LHHT 265/EML12 LHHT 265/EML25 * för SKF SYSTEM 24 finns på sidan 145 och 147 **Inklusive backventil ***Finns ej i USA och Kanada LAGD 125/FHF15**/*** LAGE 125/HFP15 LAGE 250/HFP15 LHFP 150/EML12 LHFP 150/EML25 Empty unit suitable for oil filling only LAGD 125/FU**/*** 133

24 Specialsmörjmedel Fett framtaget för SKFs energieffektiva sfäriska rullager LESA 2 kombinerar en helsyntetisk polyalfaolefinbaserad (PAO) olja förtjockat med en unik litiumtvål. Detta lågfriktionsfett av hög kvalitet är särskilt framtaget för SKFs energieffektiva sfäriska rullager. Lågt friktionsmotstånd Bidrar till minskade energiförluster på grund av friktion Tyst gång Extremt god oxidationsstabilitet och vattenbeständighet Beteckning DIN kod Konsistensklass enligt NLGI 2 Tvåltyp Färg Basoljetyp LESA 2/(förpackningsstorlek) KP2G-50 Litium Beige PAO Temperaturområde 50 till +110 C Droppunkt DIN ISO 2176 Basoljans viskositet 40 C, mm²/s 100 C, mm²/s Penetration DIN ISO slag, 10 1 mm slag, 10 1 mm Mekanisk stabilitet Ältningsstabilitet, 50 h vid 80 C, 1 mm 180 min (356 min) 18 4, max (325 max) 380 max Korrosionsskydd Emcor: standard ISO Vattenbeständighet DIN /1, 3 h vid 90 C 1 max Oljeseparation DIN , 7 dagar vid 40 C, statiskt, % <4 Kopparkorrosion DIN , 110 C 1 max 100 C Livslängd för lagerfett R0F-test L50-livslängd vid varv/min, h >1 000, varv/min EP-prestanda 4-kuleprov, svetslast DIN 51350/ min Förpackningsstorlekar Patron 420 ml 1, 5, 18 kg burk 134

25 Torrfilmssmörjmedel SKFs torrfilmssmörjmedel LDTS 1 är särskilt framtaget för automatisk smörjning av transportörkedjor av plast med plan överdel inom dryckesindustrin. Det fäster mycket bra på alla behandlade ytor och har utomordentliga egenskaper. Smörjmedlet består av syntetisk olja med tillsats av ett fast PTFE-smörjmedel. LDTS 1 är NSF* H1**-certifierat för användning där oavsiktlig kontakt med livsmedel inte kan exkluderas. Kostnadsbesparingar genom minskad användning av vatten och lösligt smörjmedel Förbättrar säkerheten för operatörer genom reducerad halkrisk Förpackningarnas kvalitet bibehålls genom eliminering av fukt Minskar risken för produktkontaminering genom att bakterier och mögel undviks Ökar produktionseffektiviteten genom att kostnader för komponentbyten och oplanerade driftstopp i samband med detta undviks Minskar rengöringskostnaderna Vanliga applikationer: Transportörer i buteljeringsanläggningar för PET-flaskor, kartong, glas eller burkar *NSF: National Sanitation Foundation (USA:s folkhälsomynghet) **H1: Oavsiktlig kontakt med livsmedel Smörjmedel LESA 2, LDTS 1 Beteckning LDTS 1 Sammansättning Mineraloljor, kolväten, tillsatser, PTFE Färg Vit Temperaturområde 5 till +60 C Viskositet vid 40 C ca 11 mm²/s Flytpunkt <0 C Densitet 20 C ca 843 kg/m³ Beredningens flampunkt ca 100 C Flampunkt efter lösningsmedlets avdunstning >170 C NSF-registrering H1 (registreringsnr: ) Förpackningsstorlek 5 l burk 135

26 Att tolka tekniska data för smörjmedel För att förstå smörjmedlens tekniska data och kunna välja rätt smörjmedel krävs vissa grundläggande kunskaper. I det följande förklaras några av termerna som används för SKFs fetter: Konsistens Anger fettets styvhet. Ett smörjmedel med rätt konsistens hålls kvar i lagret utan att generera för stor friktion. Konsistensen anges i olika klasser enligt en skala som utarbetats av National Lubricating Grease Institute). Ju mjukare fett, desto lägre nummer. Lagerfetter har normalt NLGI 1, 2 eller 3. Testet mäter hur djupt en kon faller ner i ett fettprov i tiondels millimeter. Viskositet Ett mått på fettets flödesmotstånd, seghet. För smörjmedel gäller att en korrekt viskositet ska garantera en god separering mellan ytor utan att generera för mycket friktion. Enligt ISO-standarden mäts den vid 40 C, eftersom viskositeten ändras beroende på temperatur. Värden vid 100 C gör det möjligt att beräkna viskositetsindex, t.ex. hur mycket viskositeten minskar när temperaturen höjs. Klassificering av smörjmedel enligt NLGI-konsistensnummer NLGInummer ASTM bearbetad penetration (10 1 mm) Utseende vid rumstemperatur mycket flytande flytande halvflytande mycket mjukt mjukt medelstyvt styvt mycket styvt extremt styvt Temperaturområde Anger lämpligt användningsområde för fettet. Detta ligger mellan den undre temperaturgränsen (LTL) och den övre temperaturgränsen (HTPL). LTL är den lägsta temperatur vid vilken fettet tillåter lagret att börja rotera utan svårighet. Under denna gräns finns risk för utarmning och funktionsfel. Vid användning i temperaturer över HTPL försämras fettets egenskaper okontrollerat på så sätt att fettets livslängd inte kan fastställas korrekt. Droppunkt Temperatur vid vilken ett fettprov, vid upphettning, börjar rinna genom en öppning enligt DIN ISO Viktigt att betona är dock att denna punkt anses ha begränsad betydelse för fettets prestanda eftersom den alltid ligger långt över HTPL. Mekanisk stabilitet Lagerfettets konsistens bör inte ändras väsentligen under dess brukbarhetstid. Denna egenskap analyseras normalt genom tre tester: Förlängd penetration Fettprovet utsätts för slag i en enhet som kallas fettbehandlare. Därefter mäts penetrationen. Skillnaden gentemot penetrationen vid 60 slag anges som förändring i 10-1 mm. Ältningsstabilitet Ett fettprov placeras i en cylinder med en rulle. Cylindern roteras sedan i 72 eller 100 timmar vid 80 eller 100 C (för standardtestet krävs endast 2 timmars rotation i rumstemperatur). Efter testperiodens slut, när cylindern har svalnat till rumstemperatur, mäts fettets penetration och konsistensförändringen anges i 10-1 mm. V2F test En lagerbox för spårtrafik utsätts för vibrationer/stötar på 1 Hz från en studshammare som genererar en accelerationsnivå på mellan 12 och 15 g. Efter 72 timmar vid 500 varv/min samlas det fett som har läckt ut från lagerhuset genom labyrinttätningen upp i en bricka. Om det väger mindre än 50 g ges omdömet m. I annat fall betecknas provet som icke godkänt. Därefter fortsätter testet i ytterligare 72 timmar vid varv/min. Om mindre än 150 gram fett har läckt ut efter att båda testerna har slutförts ges omdömet M. 136

27 Testbänk för ältningsstabilitet Testbänk för V2F-fett Korrosionsskydd Korrosiva miljöer kräver ett lagerfett med särskilda egenskaper. Vid Emcor-testning smörjs lagret med en blandning av fett och destillerat vatten. Vid testets slut ges ett värde mellan 0 (ingen korrosion) och 5 (mycket allvarlig korrosion). Istället för destillerat vatten kan saltvatten, eller ett jämnt vattenflöde, användas för att försvåra testförhållandena. Smörjmedel tekniska data Testbänk för Emcor-fett Vattenbeständighet En glasplatta bestryks med det föreslagna fettet och placeras i en vattenfylld testbehållare. Testbehållaren läggs i vattenbad i tre timmar med en angiven temperatur. Fettets förändring bedöms visuellt och anges som ett värde mellan 0 (ingen förändring) och 3 (stor förändring) tillsammans med testtemperaturen. Test av vattenbeständighet Glas- eller metallplatta Tunt fettlager på plattan Destillerat vatten Temperaturkontrollerat bad,dvs. 90 ±1 C Oljeseparation Smörjmedel avger olja när de lagras under längre perioder eller när de används i lager som temperaturfunktion. Graden av oljeseparation beror på förtjockningsmedlet, basoljan och tillverkningsmetoden. Vid testning fylls en behållare med en angiven mängd fett (och vägs före testning) och en 100 g-vikt placeras ovanpå fettet. Hela enheten ställs i en ugn med en temperatur på 40 C i en vecka. Efter en vecka vägs den mängd olja som har läckt ut genom sållen och anges som viktminskning i procent. Dödvikt (ger ett lätt tryck på fettprovet) P Sil Separerad olja Oljeseparationstest 137

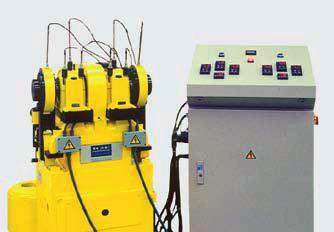

28 Testbänk för R2F-fett Testbänk för ROF+ fett Smörjförmåga R2F-testet fastställer ett fetts prestanda vid höga temperaturer samt smörjförmåga. En axel med två sfäriska rullager drivs av en elmotor i respektive hus. Lagren körs under belastning. Hastigheten kan varieras och värme kan appliceras. Testet utförs under två olika förhållanden varefter slitaget på rullarna och hållaren mäts. Test A genomförs i omgivningstemperatur och resultatet godkänt innebär att fettet kan användas för smörjning av stora lager vid normala driftstemperaturer samt i applikationer med låg vibration. Test B körs i 120 C och resultatet godkänt anger att fettet är lämpligt för stora lager i höga temperaturer. Kopparkorrosion Ett smörjmedel bör skydda kopparlegeringar i ett lager mot rostangrepp så länge lagret är i bruk. För bedömning av dessa egenskaper läggs en koppartråd i ett fettprov, som placeras i en ugn. Därefter rengörs tråden och nedbrytningen bedöms. Resultatet graderas enligt ett numeriskt system och ett utlåtande över 2 indikerar dåligt skydd. Prestanda vid extremt tryck (EP) Testbänken för 4-kuleprovning av svetslast har tre stålkulor i en behållare. En fjärde kula roteras mot de tre kulorna i en angiven hastighet. En startbelastning appliceras och ökas i fördefinierade intervall tills den roterande kulan stannar och svetsas fast mot de stationära kulorna. EP-fetter ska normalt ha värden över N. Vid 4-kuleprovning av slitagemärkning applicerar SKF N (standardtest: 400 N) på den fjärde kulan under 1 minut. Slitaget på de tre kulorna mäts. Värden under 2 mm anses lämpliga för EP-fetter. Passningsrost Vibrationer eller oscillation är vanliga orsaker till passningsrost. Vid ett FAFNIR-test används två axialkullager som belastas och utsätts för oscillation. Därefter mäts slitaget på vardera lager. Ett slitage under 7 mg indikerar god resistens mot passningsrost. Livslängd för lagerfett Testerna R0F och ROF+ fastställer fettets livslängd och övre driftstemperaturgräns (HTPL). Tio spårkullager monteras i fem lagerhus och fylls med en angiven mängd fett. Testet genomförs i en på förhand fastställd hastighet och temperatur. Axial- och radialbelastning appliceras och lagren körs tills de havererar. Tiden fram till dess att det havererar anges i timmar och en Weibullfördelning beräknas för att fastställa fettets livslängd. Denna information kan sedan användas för att fastställa eftersmörjningsintervall i en applikation. 138

29 Kompatibilitetstabell för förtjockningsmedel Litium Kalcium Lera (bentonit) Vanlig polyurea* + l l l - l l + l + l + - l l - l l + Natrium - l + l l l l - Lithium komplex + + l + + l l Kalciumkomplex - - l + + l - l l + + Litium Kalcium Natrium Litiumkomplex Kalciumkomplex Natriumkomplex Bariumkomplex Aluminiumkomplex Kalciumsulfonatkomplex Natriumkomplex l l + l l l l Smörjmedel tekniska data Bariumkomplex l l + l l l l Aluminium komplex l l - Lera (bentonit) l l l - l - l - + l - Vanlig polyurea* l l l - + l l l l + + Kalciumsulfonat- komplex l l = Kompatibelt l = Testning krävs - = Inkompatibelt * SKF lagerfett LGHP 2 med hög prestanda vid höga temperaturer Det är ett di-ureabaserat lagerfett som har testats framgångsrikt för kompatibilitet med fetter som har litium och litiumkomplex som förtjockningsmedel. LGHP 2 är med andra ord kompatibelt med sådana fetter. Kompatibilitetstabell för basoljor Mineral/PAO Ester Polyglykol Kisel: Metyl Silicone: Phenyl Polyfenyleter Mineral oil / PAO l - Ester Polyglykol l Kisel: Meatyl Kisel: Fenyl PFPE Polyfenyleter PFPE l l = Kompatibelt l = Testning krävs - = Inkompatibelt 139

30 Automatisk smörjning Förbättrad renlighet, precision, säkerhet och tillförlitlighet Manuell smörjning kan vara en stor utmaning för underhållstekniker om lämpliga verktyg, metoder och färdigheter inte tillämpas. Tillförlitligheten kan också påverkas av under- eller översmörjning och nedsmutsning. Vid automatisk smörjning tillförs regelbundet små mängder rent smörjmedel, vilket förbättrar lagrets prestanda. Andra fördelar är bland annat förbättrad säkerhet och tidsbesparingar för smörjteknikerna. Huvudsakliga fördelar med automatisk smörjning Optimal smörjning Översmörjning = spill och nedsmutsning Minimerar: Fettförbrukning Spill Risken för föroreningar Mänskliga misstag Haverier Optimerad: Lagerprestanda Mängd och frekvens Precision Säkerhet Tidsförbrukning Undersmörjning = förtida reparationer, höga reparationskostnader Automatisk smörjning Manuell smörjning SKF har med hjälp av sin expertis inom smörjningsområdet utvecklat ändamålsenliga smörjsystem som förser smörjställena med rätt mängd smörjmedel. Därigenom skapas synergieffekter mellan SKFs smörjmedel och SKFs smörjsystem. SKFs sortiment av smörjsystem består av en heltäckande serie produkter, från användarvänliga och kostnadseffektiva automatiska smörjapparater för ett smörjställe till kompletta centralsmörjsystem avsedda för (en) specifik(a) applikation(er). Hela produktsortimentet är uppbyggt på så sätt att varje ny produkt ger: Större installationsavstånd från smörjstället: viktigt för minskade avstånd eller kraftiga vibrationer Förbättrade övervaknings-/kontrollmöjligheter: mycket värdefullt för kritiska applikationer som kräver konstant övervakning eller maskinstyrning Flera smörjställen: i applikationer med flera smörjställen med liknande egenskaper är smörjapparater för flera smörjställen en optimal lösning. 140

31 Översikt över smörjmetoder Komplexitet Monteringsfärdiga system Skräddarsydda system Automatisk smörjning inledning Manuell smörjning Smörjapparater för ett smörjställe Smörjapparater för flera smörjställen Central- och automatiska smörjsystem Tabell för val av automatiska smörjapparater SYSTEM 24 SYSTEM 24 Beteckning LAGD 60 och LAGD 125 LAGE 125 och LAGE 250 LAGD 400 LAGD 1000 Antal smörjställen till 8 6 till 20 Behållarens kapacitet 60 ml och 125 ml 122 ml och 250 ml 400 ml ml Strömförsörjning Elektrokemisk gasgenerering Batterier DC/AC Batteri DC/AC Maximal matarledning <0,3 m <3 m 5 m 6 m Temperaturområde 20 till +60 C * 0 ( 10 vid toppar ) till 50 C 0 till 50 C B: 10 till +60 C DC: 25 till +75 C AC: 25 till +60 C Återanvändning För engångsbruk Utbytbar behållare Utbytbara 400 g Påfyllningsbart kassetter/påfyllningsbart Övervakning Kolvförskjutning LED-lampor På plats/fjärrstyrning På plats/fjärrstyrning IP-klass IP 68 IP 65 IP 54 IP 65 Godkännanden EX UL Tillgängliga smörjmedel SKFs sortiment av fetter och oljor Specialfyllningar på begäran SKFs sortiment av fetter och oljor Specialfyllningar på begäran En kassett med SKF LGMT 2 medföljer. Kan användas med fetterna NLGI 1, 2 och 3. NLGI 000 till NLGI 2 * För optimal prestanda bör en förbrukningshastighet på mer än 6 månader inte väljas om omgivningstemperaturen är konstant mellan 40 och 60 C. 141

32 SKF SYSTEM 24 Gasdrivna automatiska smörjapparater för ett smörjställe SYSTEM 24 serie LAGD Enheterna levereras monteringsfärdiga och fylls med en mängd olika smörjmedel med hög prestanda från SKF. Den verktygsfria aktiveringen och tidsprogrammeringen möjliggör en enkel och korrekt justering av smörjflödet. Flexibel förbrukningshastighet, från 1 till 12 månader Kan stoppas eller justeras vid behov Inre säkerhetsklass: ATEX-godkända för zon 0 Den transparenta smörjmedelsbehållaren möjliggör visuell kontroll av förbrukningshastigheten Kompakt utformning som möjliggör installation i begränsade utrymmen Lämpliga fetter och kedjeoljor finns Vanliga applikationer Applikationer i begränsade och farliga utrymmen Smörjning av lagerhus Elmotorer Fläktar och pumpar Transportörer Kranar Kedjor (olja) Hissar och rulltrappor (olja) DialSet hjälper dig att beräkna den korrekta förbrukningshastigheten. 60 ml-enhet 125 ml-enhet 142

33 Greppvänligt överdel Möjliggör en snabb och enkel montering Spår för aktivering och tidsinställning Möjliggör en snabb och noggrann justering av flödeshastigheten Beställningsinformation Fett LGWA 2 LGEM 2 LGGB 2 LGHB 2 LGHP 2 LGFP 2 LGWM 2 Beskrivning Gascell Genererar tryck för smörjmedelsfördelning Smörjmedelsbehållare Den transparenta smörjmedelsbehållaren möjliggör visuell kontroll av förbrukningshastigheten Universalfett av EP-typ Hög belastning, långsam rotation Biologiskt nedbrytbart Hög temperatur och belastning, glidlager Polyureafett med hög prestanda Kolv Kolvens speciella utformning säkerställer en optimal tömning av smörjapparaten SKFs smörjmedel Fylls med SKFs smörjmedel av hög kvalitet Livsmedelsindustrin Hög belastning, brett temperaturområde Enhet 60 ml LAGD 60/WA2 LAGD 60/EM2 LAGD 60/HB2 LAGD 60/HP2 Enhet 125 ml LAGD 125/WA2 LAGD 125/EM2 LAGD 125/GB2 LAGD 125/HB2 LAGD 125/HP2 LAGD 125/FFP2** LAGD 125/WM2 Automatisk smörjning SYSTEM 24 serie LAGD Kedjeoljor LHMT 68 LHHT 265 LHFP 150 Beskrivning Olja för medelhög temperatur Olja för hög temperatur Livsmedelskompatibel, NSF H1-godkänd olja Enhet 60 ml LAGD 60/HMT68* Tom enhet endast lämplig för oljefyllning Enhet 125 ml LAGD 125/HMT68* LAGD 125/HHT26* LAGD 125/FHF15*/** LAGD 125/FU*/** * Inklusive backventil ** Finns ej i USA och Kanada Beteckning LAGD 60 och LAGD 125 Fettkapacitet LAGD 60 LAGD 125 Nominell tömningstid Omgivningstemperatur LAGD 60 och LAGD 125 LAGD 125/F Maximalt arbetstryck Drivmekanism Anslutningsgänga R 1/4 Maximal flödeslängd med: fett olja 60 ml 125 ml Justerbar, 1 12 månader 20 till +60 C 20 till +55 C 5 bar (75 psi) (vid start) Gascell som producerar inert gas 300 mm mm Godkännande av egensäkerhet EC-typ av undersökningscertifikat LAGD 60 och LAGD 125 LAGD 125/F II 1 G Ex ia IIC T6 II 1 D Ex iad 20 T85 C I M1 Ex ia I Kema 04ATEX1275 X Utgåva 2 Kema 07ATEX0132 X Skyddsklass IP 68 Rekommenderad 20 C förvaringstemperatur Smörjapparatens livslängd vid 2 år förvaring Vikt LAGD 125 ca 200 g LAGD 60 ca 130 g Smörjmedel medföljer Anmärkning: För optimal prestanda bör SKF SYSTEM 24 LAGD-enheter fyllda med LGHP 2 inte utsättas för omgivningstemperaturer över 40 C eller ha en tidsinställning på mer än 6 månader. 143

34 SYSTEM 24 Elektromekaniska smörjapparater för ett smörjställe SYSTEM 24 serie LAGE SKFs serie LAGE är det bästa valet när det krävs en enkel och pålitlig automatisk smörjapparat för varierande temperaturer, eller när applikationsförhållandena (t.ex. vibrationer, begränsat utrymme eller riskfyllda miljöer) kräver en fjärrmonterad smörjapparat. Eftersom LAGEenheterna är batteridrivna är de ett perfekt komplement till SKFs serie av automatiska smörjapparater. Temperaturoberoende förbrukningshastighet Maximalt urladdningstryck på 5 bar under hela tömningsperioden Fjärrmontering Transparent behållare möjliggör visuell kontroll Röd-gröna LED-lampor anger den elektromekaniska statusen Återfyllnadssatser med batteripaket Levereras med stödfläns för bättre stabilitet Vanliga applikationer Kritiska applikationer som kräver extrem driftsäkerhet och extra övervakning Applikationer i begränsade och farliga utrymmen Applikationer som kräver stora mängder smörjmedel DialSet hjälper dig att beräkna den korrekta förbrukningshastigheten. 122 ml-enhet 250 ml-enhet 144

35 LED-statusindikatorer Underlättar kontroll av driftstatus På/av-knapp och reglage för tidsinställning Möjliggör enkel aktivering och inställning Beställningsinformation Fett LGWA 2 LGEM 2 LGHB 2 LGHP 2 LGFP 2 LGWM 2 Beskrivning Drivenhetsskydd Enkelt att demontera och skyddar mot smuts och fukt. Elmotor och växellåda Ger ett konstant flödestryck Kolv Kolvens speciella utformning säkerställer en optimal tömning av smörjapparaten Universalfett av EP-typ Hög belastning, långsam rotation Hög temperatur, hög belastning, glidlager Polyureafett med hög prestanda Batteripaket Anti-vakuummembran Förhindrar att vakuum uppstår Smörjmedelsbehållare Fylls med SKFs smörjmedel av hög kvalitet Spindel Roterar och driver kolven för smörjmedelsflöde Livsmedelsindustri Hög belastning, brett temperaturområde Komplett enhet 125 LAGE 125/WA2 LAGE 125/EM2 LAGE 125/HB2 LAGE 125/HP2 LAGE 125/FP2 LAGE 125/WM2 Komplett enhet 250 LAGE 250/WA2 LAGE 250/EM2 LAGE 250/HB2 LAGE 250/HP2 LAGE 250/FP2 LAGE 250/WM2 Påfyllningssats 125 LGWA 2/EML125 LGEM 2/EML125 LGHB 2/EML125 LGHP 2/EML125 LGFP 2/EML125 LGWM 2/EML125 Påfyllningssats 250 LGWA 2/EML250 LGEM 2/EML250 LGHB 2/EML250 LGHP 2/EML250 LGFP 2/EML250 LGWM 2/EML250 Automatisk smörjning SYSTEM 24 serie LAGE Kedjeoljor LHMT 68 LHHT 265 LHFP 150 Beskrivning Olja för medelhög temperatur Olja för hög temperatur Livsmedelskompatibel, NSF H1-godkänd olja Komplett enhet 125 LAGE 125/HMT68 LAGE 125/HHT26 LAGE 125/HFP15 Komplett enhet 250 LAGE 250/HMT68 LAGE 250/HHT26 LAGE 250/HFP15 Påfyllningssats 125 LHMT 68/EML125 LHHT 265/EML12 LHFP 150/EML12 Påfyllningssats 250 LHMT 68/EML250 LHHT 265/EML25 LHFP 150/EML25 Beteckning LAGE 125 och LAGE 250 Fettkapacitet LAGE 125 LAGE 250 Tömningstid 122 ml 250 ml Justeras av användaren 1, 3, 6, 9 och 12 månader Omgivningstemperatur 0 C ( 10 C vid toppar) till 50 C Maximalt arbetstryck 5 bar (75 psi) Drivmekanism Elektromekanisk Anslutningsgänga R 1/4 Maximal flödeslängd med: fett olja LED-statusindikatorer Upp till 3 meter* Upp till 5 meter* i drift, smörjmedel pressas ut, tomt, ur funktion UL-certifiering Skyddsklass för monterad smörjapparat Batteripaket Rekommenderad förvaringstemperatur Smörjapparatens livslängd vid förvaring Totalvikt LAGE 125 LAGE 250 UL-listad T-kod 59 C Kategori BAYZ 92UM Smörjningsutrustning för användning på farliga platser Klass I, Division II, Grupp A, B, C, D Klass II, Division II, Grupp F och G Klass III IP 65 4,5 V 2,7 Ah, alkali-mangan 20 C 3 år** (2 år för LGFP 2 och oljor) 635 g 800 g * Maximal flödeslängd beror på omgivningstemperaturen, typen av smörjmedel och det mottryck som genereras av applikationen. ** Livslängden vid förvaring är 3 år från tillverkningsdatum, vilket finns angivet på behållarens sida. Behållaren och batteripaketet kan användas med 12-månadersinställning även om det aktiveras 3 år efter tillverkningsdatum. 145

36 SYSTEM 24 Ett heltäckande tillbehörssortiment för SKFs automatiska smörjapparater som ger ökad mångsidighet Tillbehör för SYSTEM 24 Beställningsinformation för tillbehör Beteckning Beskrivning Beteckning Beskrivning LAPA 45 Vinkelanslutning 45 LAPE 50 Skarvstycke 50 mm LAPA 90 Vinkelanslutning 90 LAPF F 1 /4 Slanganslutning, G 1/4 inv. LAPB 3x4E1* Borste mm LAPF M 1 /4 Slanganslutning, G 1/4 utv. 40 mm 30 mm 60 mm 30 mm LAPB 3x7E1* Borste mm G 1 /8 8 mm LAPF M 1 /8 Slanganslutning, G 1/8 utv. 100 mm 30 mm LAPB 3x10E1* Borste mm G 3 /8 8 mm LAPF M 3 /8 Slanganslutning, G 3/8 utv. DIN LAPB 5-16E* Glidskeneborste, 5 16 mm mellanrum LAPG 1 /4 Fettnippel G 1/4 R 1 /4 LAPB D2* Rund borste Ø20 mm LAPM 2 Y-anslutning 7 mm 45 mm LAPC 13 Hållare DIN G 1 /4 LAPM 4** Förgrening (4 till 1) 13,6 mm G 1 /2 LAPC 50** Spännband G 1 /8 LAPN 1 /8 Nippel G 1/4 G 1/8 G 1 /4 LAPC 63*** Spännband G 1 /2 LAPN 1 /2 Nippel G 1/4 G 1/2 G 1 /4 LAPE 35 Skarvstycke 35 mm G 1 /4 LAPN 1 /4 Nippel G 1/4 G 1/4 G 1 /4 146

37 Beställningsinformation för tillbehör Beteckning Beskrivning 1 /4" 28 UNF G 1 /4 G 3 /8 G 1 /4 M6 LAPN 1 /4 UNF Nippel G 1/4 1/4 UNF LAPN 3 /8 Nippel G 1/4 G 3/8 LAPN 6 Nippel G 1/4 M6 8 mm 6 mm Beteckning LAPP 63*** LAPP 63V*** LAPT 1000 Beskrivning Stödfläns Stödfläns med backventil Flexibel slang, mm lång, 8 x 6 mm Automatisk smörjning - Tillbehör för SYSTEM 24 M8 G 1 /4 LAPN 8 Nippel G 1/4 M8 8 mm 6 mm LAPT 5000*** Flexibel slang, mm långt, 8 x 6 mm M8 1 LAPN 8x1 Nippel G 1/4 M8 1 G 1 /4 LAPV 1 /4 Backventil G 1/4 G 1 /4 G 1 /4 M10 LAPN 10 Nippel G 1/4 M10 G 1 /4 LAPV 1 /8 Backventil G 1/8 G 1 /4 G 1 /8 M10 1 LAPN 10x1 Nippel G 1/4 M10 1 LAGE 1-BAT*** Batteripaket G 1 /4 M12 LAPN 12 Nippel G 1/4 M12 LAGE 1-KEY*** Nyckel för tidsinställning och aktivering G 1 /4 M12 1,5 G 1 /4 LAPN 12x1.5 Nippel G 1/4 M12 1,5 * Endast lämplig för användning med oljefyllda LAGD- och LAGE-enheter ** Endast lämplig för användning med LAGD 60 och LAGD 125 *** Endast lämplig för användning med LAGE 125 och LAGE 250 LAPP 2E ** Förstärkningsplatta LAPP 3E ** Skyddskåpa 147

38 MultiPoint automatisk smörjapparat Monteringsfärdigt centralsmörjsystem MultiPoint serie LAGD 400 och LAGD 1000 SKFs MultiPoint smörjapparater är konstruerade för att mata smörjmedel till flera smörjställen samtidigt. Ofta är de det mest användarvänliga och kostnadseffektiva alternativet i applikationer som kräver längre avstånd, högt flöde eller fler kontrollfunktioner. Dessa monteringsfärdiga centralsmörjsystem kan installeras utan ytterligare assistans och ingen specialutbildning krävs för konfigurering. Enkla att installera och använda Transparent behållare möjliggör visuell kontroll Påfyllningsbar genom smörjnippeln Larmfunktion för blockerade matarledningar (utom på LAGD 1000/B, batteriversionen) och tom behållare Maskinstyrning (dvs. smörjapparaten körs endast när maskinen är igång) Elektronisk inställning och avläsning av kontrollparametrar Vanliga applikationer Serier av smörjställen med liknande krav Komponenter som kräver stora mängder smörjmedel Kritiska applikationer kräver kontinuerlig övervakning eller maskinstyrning DialSet hjälper dig att beräkna den korrekta förbrukningshastigheten. Beteckning LAGD 400 LAGD 1000/B LAGD 1000/DC LAGD 1000/AC Antal utgångar 1 till 8 6 till till till 20 Rörens maxlängd 5 m 6 m 6 m 6 m Flödeshastighet Upp till 10 cm³/dag Upp till 18 cm³/dag Upp till 16 cm³/dag Upp till 33 cm³/dag Behållarens kapacitet 0,4 liter 1 liter 1 liter 1 liter Rör 6 1,5 mm 20 m, inklusive nipplar 6 1,25 mm 50 m, inklusive nipplar 6 1,25 mm 50 m, inklusive nipplar 6 1,25 mm 50 m, inklusive nipplar Fetter NLGI 1, 2 och 3 Upp till NLGI-klass 2 Flödestryck <300 mbar Upp till NLGI-klass 2 Flödestryck <700 mbar Upp till NLGI-klass 2 Flödestryck <700 mbar Tillåten driftstemperatur 0 till 50 C -10 till +60 C -25 till +75 C -25 till +60 C Maximalt arbetstryck 40 bar (600 psi) 150 bar (2 175 psi) 150 bar (2 175 psi) 150 bar (2 175 psi) IP-klass IP54 IP65 IP65 IP65 Märkspänning V AC, 18 V alkaliskt batteri 24 V DC V 50/60 Hz Hz eller 24 V DC Anslutningsgänga G 1 /4 G 1 /8 G 1 /8 G 1 /8 Larm Blockerade matarledningar, tom behållare Tom behållare Blockerade matarledningar, tom behållare Blockerade matarledningar, tom behållare 148

39 Automatisk justering för optimal smörjoljenivå Oljenivåutjämnare serie LAHD SKFs oljenivåutjämnare serie LAHD 500 och LAHD 1000 är konstruerade för att automatiskt kompensera för oljeavdunstning och -läckage under drift. Detta bidrar till att rätt oljenivå bibehålls i lagerhus, växellådor, vevhus eller liknande applikationer med oljebad. SKFs serie LAHD optimerar maskinens prestanda och ökar dess livslängd. Dessutom underlättas en korrekt visuell kontroll av oljenivån. Optimerad oljenivå Förlängt inspektionsintervall Enkel visuell inspektion Kompensation för avdunstningsförluster Vanliga applikationer Oljesmorda lagerhus Växellådor Vevhus Beteckning LAHD 500 / LAHD 1000 Behållarens volym LAHD 500 LAHD 1000 Inbyggnadsmått LAHD 500 LAHD ml ml Ø91 mm, höjd 290 mm Ø122 mm, höjd 290 mm Tillåtet temperaturområde 20 till +125 C Anslutningsslangs längd 600 mm Automatisk smörjning MultiPoint serie LAGD 400 och LAGD 1000, oljenivåutjämnare serie LAHD Anslutningsgänga G 1 /2 Lämpliga oljetyper Mineral- och syntetoljor 149

40 Manuell smörjning Ett grundläggande element i smörjscheman Den största svårigheten med manuell smörjning är att säkerställa precision och optimal renlighet. Smörjfilmen i applikationen kan vara mer än 40 gånger tunnare än den minsta synliga partikeln. SKFs serie av manuella smörjverktyg är konstruerade för att hjälpa dig med förvaring, hantering, dosering och tillförsel av smörjmedel för din maskin på ett rent och enkelt sätt. En heltäckande produktserie som uppfyller dina behov Fettsprutor SKFs fettsprutor är lämpliga för användning inom bland annat jordbruks-, anläggnings- och fordonsindustrierna. Undantaget från detta är serie LAGP 400, som endast är konstruerad för tömning av behållare. Alla är utrustade med en smörjnippel. Tack vare nippeln kan SKFs fettpumpar användas för att fylla på sprutorna med löst fett och på så sätt hålla föroreningar borta från fettet. Produkttabell och tekniska data SKFs fettsprutor Beteckning LAGP 400 TLGH /SET LAGH 400 LAGG 400B and LAGG 400B/US Drivning Manuell Manuell Manuell Manuell Manuell En hand Maximalt tryck 400 bar 400 bar 400 bar (5 800 psi) Batteri LAGG 400B (230 V-laddare) LAGG 400B/US (110 V-laddare) 300 bar 400 bar (5 800 psi) Minsta sprängtryck 800 bar ( psi) Volym per slag 20 cm³ Ca 0,9 cm³ Ca 1,5 cm³ Ca 1,5 cm³ Ca 0,8 cm³ Ca 400 g/10 min Vikt 0,35 kg 1,5 kg 1,5 kg Totalt: 2,3 kg 1,2 kg Fettspruta inklusive batteri 3,1 kg Behållare Tömningsrörets längd Lämplig för SKFs fettpatroner. Löst fett (ca 500 cm³) eller fettpatroner. Löst fett (ca 500 cm³) eller fettpatroner. 175 mm 175 mm H: 300 mm Löst fett (ca 500 cm³) eller fettpatroner. Löst fett (ca 500 cm³) eller fettpatroner. Löst fett (ca 500 cm³) eller fettpatroner. 175 mm 300 mm 750 mm Tillbehör Bärrem Anmärkningar Tre piplock medföljer Anmärkning: : Flexibel 500 mm lång flexibel tryckslang med hydraulisk gripnippel Satsen innehåller: Förlängningsrör, snäppbar högtrycksslang, snäppbart förlängningsrör med kardanmunstycke, snäppbart förlängningsrör för smörjnipplar med plant huvud (Ø16 mm), innergängat spetsigt munstycke Temperaturområde: 15 till +50 C 150

41 Optimal renlighet vid påfyllning av fettsprutor Fettpåfyllningspumpar serie LAGF Enligt bästa smörjpraxis ska varje fettyp ha sin egen fettspruta och påfyllningen måste ske under rena förhållanden. SKFs fettpåfyllningspumpar är konstruerade för att underlätta detta. Snabb påfyllning: lågt tryck, hög slagvolym Enkel montering: alla nödvändiga komponenter medföljer Tillförlitlig: testad och godkänd för alla SKF-fetter Lämplig som komplement till SKFs lagersmörjningsverktyg VKN 550 Beteckning LAGF 18 LAGF 50 Maxtryck 30 bar 30 bar Volym/slag approx. 45 cm³ approx. 45 cm³ Lämpliga trummått: innerdiameter insidans maxhöjd mm 420 mm Vikt 5 kg 7 kg mm 675 mm Smutsfri fettpåfyllning Lagersmörjningsverktyg VKN 550 SKFs robusta och användarvänliga lagersmörjningsverktyg VKN 550 är avsedd för påfyllning av öppna lager som koniska rullager. De kan användas med fettsprutor av standardtyp, tryckluftsdrivna fettpumpar eller fettpumpar. Manuell smörjning fettsprutor, fettpåfyllningspumpar serie LAGF, lagersmörjningsverktyg VKN 550 Spolar fettet exakt mellan rullkropparna Slutna system: skyddskåpan hindrar smuts från att tränga in Anmärkning: Fungerar bäst tillsammans med SKFs fettpåfyllningspumpar serie LAGF Beteckning VKN 550 Lager: innerdiameter (d) ytterdiameter (D) 19 till 120 mm max 200 mm 151

42 Korrekt beräknad fettmängd Fettflödesmätare LAGM 1000E Mängden fett som matas ut vid varje slag beror på många olika variabler. I allmänhet är det svårt att applicera en korrekt fettmängd vid manuell smörjning av lager. En korrekt fettmängd är dock mycket viktig för lagrets brukbarhetstid, över- eller undersmörjning kan leda till maskinhaveri. En vanlig metod är att väga mängden fett per slag. Denna metod tar dock inte hänsyn till baktrycket, det pågående invändiga slitaget i fettsprutan eller andra variabler. SKFs fettflödesmätare LAGM 1000E mäter fettmatningen i volym eller vikt i metriska (cm³ eller g) eller amerikanska enheter (fl oz (US) eller oz), vilket innebär att man inte behöver konvertera beräkningarna. Lämplig för de flesta fetter i konsistensklasser upp till och med NLGI 3 En olje- och fettbeständig skyddskåpa av gummi skyddar de elektroniska komponenterna mot eventuella stötar Den bakgrundsbelysta LCD-skärmen visar stora och lättlästa siffror Maximalt arbetstryck 700 bar ( psi) Liten, kompakt och lätt konstruktion Korrosionsbeständigt aluminiumhus Kan användas med alla SKFs fettsprutor Beteckning LAGM 1000E Husmaterial Aluminium, eloxerad Vikt 0,3 kg IP-klass IP 67 Lämpliga fetter NLGI 0 till NLGI 3 Maximalt arbetstryck 700 bar ( psi) Maximalt fettflöde cm³/min Anslutningsgänga M10 x 1 Teckenfönster Upplyst LCD (4 siffror/9 mm) Precision ±3% från 0 till 300 bar ±5% från 300 till 700 bar Valbara enheter cm³, g, fl oz (US) eller oz Automatisk avstängning av teckenfönster 15 sekunder efter sista pulsen Batterityp 2 1,5 V alkaliska batterier LR1 Automatisk avstängning av enhet Programmerbar 152

43 För applikationer som kräver stora volymer Fatpumpar serie LAGG SKFs manuella och tryckluftsdrivna fatpumpar är konstruerade för att mata ut stora mängder fett. De lämpar sig särskilt för påfyllning av stora lagerhus eller smörjning av flera smörjställen. De kan också användas för påfyllning av behållare i centralsmörjsystem. Heltäckande sortiment: pumpar för fat med smörjmedel på 18, 50 eller 180 kg Högt tryck: max 420 bar (6 090 psi) för tryckluftsdrivna modeller Tillförlitlig: testade och godkända för alla SKF-fetter Enkel och färdig att montera 3,5 m rör medföljer Manuell smörjning fettflödesmätare LAGM 1000E, fatpumpar serie LAGG LAGG 18M LAGG 18AE LAGG 50AE LAGG 180AE LAGT 180 Beteckning LAGG 18M LAGG 18AE LAGG 50AE LAGG 180AE LAGT 180 Beskrivning Fettpump för fat på 18 kg Flyttbar fettpump för fat på 18 kg Fettpump för fat på 50 kg Fettpump för fat på 180 kg Vagn för fat på upp till 200 kg Drivkälla Manuell Tryckluft Tryckluft Tryckluft ej tillämpligt Maxtryck 500 bar (7 250 psi) 420 bar (6 090 psi) 420 bar (6 090 psi) 420 bar (6 090 psi) ej tillämpligt Kompatibelt fat mm mm mm mm ej tillämpligt Flyttbarhet Stationär Flyttbar Stationär Stationär Flyttbar Maximal flödeshastighet 1,6 cm³/slag 200 cm³/min 200 cm³/min 200 cm³/min Lämpligt fett, NLGI-klass

44 Förnya eller uppgradera din utrustning Smörjmunstycken LAGS 8 SKFs smörjmunstyckessats LAGS 8 innehåller praktiska tillbehör för daglig smörjning, bland annat marknadens vanligaste anslutningar, kopplingar och munstycken. Beteckning LAGS 8 Maximalt arbetstryck 400 bar Minsta sprängtryck 800 bar Förpackningens innehåll Rakt rör 180 mm och munstycke (DIN 71412) Slang med munstycke (DIN 71412) Rör med munstycke för smörjnipplar med runt huvud (DIN 3404) Rör med munstycke för smörjnipplar av spoltyp och transparent plastskydd (DIN 3405) Smörjnippel M10 x 1 G 1/8 Smörjnippel M10 x 1 G 1/8 27 NPS Munstycke (DIN 71412) 1 st 1 st 1 st 1 st 1 st 1 st 2 st Länken till dina smörjställen Smörjnippelsats LAGN 120 Smörjnippelsatsen LAGN 120 innehåller en heltäckande serie av 120 standardiserade konformade smörjnipplar tillverkade av precisionsstål, zinkpläterade, härdade och blåkromaterade. Beteckning LAGN 120 Maximalt arbetstryck 40 MPa Minsta sprängtryck 80 MPa Förpackningens innehåll Smörjnippeltyp Antal M6x1 rak 30x M8x1 rak 20x M10x1 rak 10x G 1 /8 rak 10x M6x1 45 5x M8x x Smörjnippeltyp Antal M10x1 45 5x G 1 /8 45 5x M6x1 90 5x M8x x M10x1 90 5x G 1 /8 90 5x 154

45 En korrekt identifiering av dina smörjställen Skyddshattar och etiketter för smörjnipplar TLAC 50 Tillsammans med SKF Lubrication Planner utgör SKFs hattar och etiketter för smörjnipplar en helhetslösning som skyddar smörjnipplarna mot yttre nedsmutsning och samtidigt möjliggör en korrekt identifiering. Beskrivning Värde Etiketternas mått mm Material LLDP-plast + 25% EVA-plast Temperaturområde från 20 till +80 C Lämplig för smörjnippelstorlekar G 1 /4, G 1 /8, M6, M8, M10 och smörjnippelhuvud Satsens innehåll Satsens beteckning TLAC 50/B TLAC 50/Y TLAC 50/R TLAC 50/G TLAC 50/Z TLAT 10 Beskrivning Skydda huden vid fetthantering Nitrilgummihandskar utan talk Åtsittande passform för ökad precision Utmärkt beständighet mot smörjmedel Ej allergiframkallande 50 blå hattar och etiketter + 2 ark med klistermärken för utskrift 50 gula hattar och etiketter + 2 ark med klistermärken för utskrift 50 röda hattar och etiketter + 2 ark med klistermärken för utskrift 50 gröna hattar och etiketter + 2 ark med klistermärken för utskrift 50 svarta hattar och etiketter + 2 ark med klistermärken för utskrift 10 ark med klistermärken för utskrift Fettresistenta engångshandskar TMBA G11D SKFs handskar TMBA G11 D är framtagna för att skydda huden vid hantering av smörjmedel. Handskarna är förpackade i en praktisk låda innehållande 50 par. Beteckning TMBA G11D Förpackningsstorlek 50 par Storlek 9 Färg blå 155 Manuell smörjning smörjmunstycken LAGS 8, smörjnippelsats LAGN 120, skyddshattar och etiketter för smörjnipplar TLAC 50, fettresistenta engångshandskar TMBA G11D

46 Rätt lösning för oljehantering Behållare för oljehantering serie LAOS Serie LAOS omfattar ett stort sortiment av dunkar och tömningslock som är optimala för förvaring och hantering av vätskor och smörjoljor. Locken finns i tio olika färger för att passa till olika färgkodsystem. Ger en enklare, säkrare och renare smörjning Möjliggör en exakt kontroll av oljeförbrukningen Förbättrad arbetsmiljö tack vare minimerat oljespill Värme- och kemikaliebeständiga Fatets och lockets gängor ger en tät, snabb och enkel montering Snabbslutande pipar Vakuumventil som gör det lättare att kontrollera spillet Lock med kort pipa Lock med lång pipa Lock med tjock pipa Idealisk att använda när reservoarerna som ska fyllas har små fyllnadshål. Utloppsdiameter är ca. 7 mm (0,28 tum). Idealisk att använda när det är svårt att komma åt och behöver hälla upp med precision. Utloppet som är 12 mm (0,48 tum) är idealisk för viskositeter upp till ISO VG 220. Den stora öppningen på 25 mm (1 tum) gör denna produkt idealisk för höga viskositeter och/eller när ett högt flöde krävs. Universallock Två huvudsakliga användningsområden: snabb upphällning om nödvändigt och montering av pump på en 3,5 eller 10 l dunk. Förvaringslock Användbar för förvaring eller transport av oljor. Etiketter För märkning av dunkinnehåll. Lock serie LAOS Färg Lock med Lock med Lock med Universallock Förvaringslock Etiketter kort pipa lång pipa tjock pipa Gulbrun Grå Orange Svart Mörkgrön Grön Blå Röd Lila Gul LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS LAOS

47 Dunkar Pump Förlängningsslangar Designad med breda halsar och en standard gängstorlek. Passar alla LAOS lock. Tillgänglig i 5 olika storlekar. Lämplig för viskositeter upp till ISO VG 680. Högt flöde (cirka 14 slag per liter) Lång tömningsslang, 1,5 m och droppfritt munstycke. Reduceringsnippel kan beställas. Designad för att utöka räckvidden av locken. Två olika versioner finns tillgängliga för de olika typerna av lock. Manuell smörjning behållare för oljehantering serie LAOS Dunkar, pumpar och förlängningsslangar serie LAOS Dunkar Pumpar Förlängningsslangar LAOS ,5 l dunk LAOS Pump (för att passa LAOS verktygslock) LAOS Förlängningsslang med tjock pipa LAOS l dunk LAOS Reduceringsnippel till pump LAOS Förlängningsslang med lång pipa LAOS l dunk LAOS l dunk LAOS l dunk 157

48 Smörjverktyg Bärbar analyssats för fett användning i fält Analyssats för fetter TKGT 1 Smörjmedelsanalys utgör en viktig del av en förutsägande underhållsstrategi. Hittills har emellertid nästan alltid oljor analyserats trots att ungefär 80% av alla lager är fettsmorda. Genom fackkunskap inom tribologi och mångårig forskning har SKF utvecklat en komplett metod för att bedöma fetters tillstånd. Mycket användbart vid beslutsfattande på fältet Eftersmörjningsintervallen kan anpassas efter de verkliga förhållandena Fettet kan utvärderas med avseende på eventuella oacceptabla avvikelser mellan tillverkningssatser Möjligt att fastställa ett visst fetts lämplighet för en specifik applikation Möjligt att förhindra skador på grund av smörjfetter som inte uppvisar bra resultat Ger mer information för grundorsaksanalys Ingen specialutbildning krävs för att utföra testerna Inga skadliga kemikalier behövs Små provmängder. Endast 0,5 g fett behövs för samtliga tester Konsistenstest (patentsökt) Oljeblödningsegenskaper Bedömning av nedsmutsning 158

49 Beteckning TKGT 1 Delar Komponenter Antal Specifikationer Provverktyg Konsistenstest Oljeblödningstest Föroreningstest Förvaringsväska Provspruta Provrör Permanent märkpenna Provbehållare Handskar Engångsspatlar 250 mm spatel i rostfritt stål 150 mm spatel i rostfritt stål Sax Hus Vikt Mask Glasskivor USB-värmare Adapter USB/220 V/110 V Pappersbunt Linjal Fickmikroskop Batterier CD Bärväska par Polypropen PTFE, ungefärlig längd 1 m Svart 35 ml polyeten Fettresistent nitril (syntetiskt gummi), talkfria, storlek XL, blå Sats om 25 Rostfritt stål Rostfritt stål Rostfritt stål Aluminium Rostfritt stål Plexiglas 2,5 W 5 V Universell (EU, USA, Storbritannien, Australien) till USB Innehåller 50 ark Aluminium 0,5 mm gradering gånger, med belysning AAA Innehåller bruksanvisning, rapportmall och skala för konsistenstest Mått: mm Snabbdetektion av förändringar i oljetillståndet Oljeprovare TMEH 1 Smörjverktyg analyssats för fetter TKTG 1, oljeprovare TMEH 1 SKFs TMEH 1 mäter förändringar i den dielektriska konstanten i ett oljeprov. Genom att jämföra mätningar från använda och nya prov av samma olja fastställs graden av förändring i oljans tillstånd. Den dielektriska förändringen är direkt relaterad till oljans nedbrytning och nedsmutsning. Med oljeprovaren kan du hålla koll på det mekaniska slitaget och eventuella försämringar i oljans smörjegenskaper. Anmärkning SKFs oljeprovare är inte ett analytiskt instrument. Den är ett instrument som endast används för att upptäcka förändringar i oljetillståndet. De visuella och numeriska resultaten utgör endast vägledning för spårning av jämförbara avläsningar av en bra olja och en använd olja av samma typ och märke. Du bör inte förlita dig enbart på numeriska avläsningar. Handhållen och användarvänlig Numerisk avläsning som underlättar identifiering av förändringar Kan lagra kalibreringar (bra olja) i minnet Visar förändringar i oljans tillstånd till följd av exempelvis: Vatteninnehåll Bränsleföroreningar Metallinnehåll Oxidation Beteckning TMEH 1 Lämpliga oljetyper mineral- och syntetoljor Repeterbarhet ±5% Avläsning grön/röd klassificering + numeriskt värde ( 999 till +999) Batteri 9 V alkaliskt batteri IEC 6LR61 Batteritid >150 timmar eller tester Mått mm (instrument) 159

50 Minska kostsamma och tidskrävande laboratorieanalyser Handhållen viskositetsmätare TMVM 1 SKFs TMVM 1 är en handhållen roterande viskositetsmätare för snabb och tillförlitlig viskositetsmätning av smörjoljor och hydraulvätskor. Den lämpar sig för såväl kvantitativ som kvalitativ mätning. SKFs TMVM 1 är en apparat för första mätning på plats. Regelbunden viskositetsverifiering ger bra information om oljans tillstånd, som kan påverka smörj- och maskinprestandan. Bärbarhet Tillbehör finns för ytterligare viskositeter Ergonomisk Direkt avläsning Beteckning TMVM 1 Dynamisk viskositet (mpas) 30 till med rotor 3 (30 till med alternativa rotorer) Medföljande rotor R3 Repeterbarhet ±1% av totalt intervall Noggrannhet ±3% av totalt intervall med R3 Driftstemperatur 10 till 40 C Oljeprovningsvolym Cirka 150 cm³ Rotormaterial Rostfritt stål Batteri 4 st AA alkaliska batterier IEC LR06 Totalvikt (inklusive väska) 2 kg Kalibreringscertifikat Ja Smörjprogramvara Åtkomst och nedladdning: eller Avancerat verktyg för val av fett och beräkning av eftersmörjning SKF LubeSelect Valet av ett lämpligt fett för ett visst lager är avgörande för att lagret ska uppnå den förväntade prestandan i den aktuella applikationen. SKFs samlade kunskaper om smörjning av lager har samlats i ett datorprogram som du kommer åt på LubeSelect för SKF-fetter LubeSelect för SKF-fetter är ett användarvänligt verktyg för att du ska kunna välja rätt fett. Programmet föreslår frekvens och kvantitet med hänsyn tagen till de specifika förhållandena i just din applikation. Det finns också allmänna riktlinjer för typiska fetter för olika applikationer.

51 Ett användarvänligt verktyg för efterlevnad av smörjschemat SKF Lubrication Planner SKF Lubrication Planner har tagits fram för att underlätta efterlevnaden av ett smörjschema och täpper därigenom till gapet mellan applikationer som kräver en programvaruplattform och ett enkelt kalkylblad. SKF Lubrication Planner Definiera smörjställen Skapa ett färgkodat identifieringssystem Få expertråd beträffande val av smörjmedel Beräkna eftersmörjningskvantiteter och -intervall Upptäck fördelarna med dynamisk ruttplanering Få expertråd beträffande optimal smörjmetod För protokoll över utförd smörjning per smörjställe SKF Lubrication Planner finns på flera olika språk. Registrera dig och ladda ner den utan kostnad på Snabbverktyg för beräkning av eftersmörjning SKF DialSet SKF DialSet har tagits fram för att hjälpa dig att konfigurera dina automatiska smörjapparater från SKF. När du har angett kriterier och valt ett lämpligt fett för applikationen gör programmet de inställningar som passar din automatiska smörjapparat från SKF. Detta är också ett snabbt och enkelt verktyg för beräkning av eftersmörjningsintervall och -kvantiteter. Möjliggör snabb beräkning av eftersmörjningsintervall baserat på applikationens driftsförhållanden Beräkningarna utgår från SKFs smörjteorier Det beräknade smörjintervallet beror på det valda fettets egenskaper vilket minimerar risken för under- eller översmörjning och optimerar fettförbrukningen Beräkningen tar hänsyn till SKFs automatiska smörjsystem och fettförbrukningshastigheten vilket gör det lättare att välja rätt smörjinställningar Den rekommenderade fettmängden beror på påfyllningspositionen sida eller W33 vilket optimerar fettförbrukningen Inbegriper en komplett lista över tillbehör till SKFs SYSTEM 24 Finns att läsa och kan laddas ner på Smörjverktyg handhållen viskositetsmätare TMVM 1, SKF LubeSelect, SKF Lubrication Planner, SKF DialSet SKF DialSet 161

52 Också från SKF I de fall applikationsförhållandena kräver en skräddarsydd lösning kan SKF, genom sitt omfattande sortiment av centralsmörjsystem, erbjuda ett system utformat efter dina behov. Kontakta din SKF-representant om du vill ha mer information. Progressiv fördelare Kolvfördelare Kugghjulspump Kolvpump MonoFlex Smörjsystem med en smörjledning för olja, halvflytande fett och styvt fett. Systemet ovan är avsett för olja eller halvflytande fett. ProFlex Progressiva smörjsystem konstruerade för olja, halvflytande fett och styvt fett. Systemet ovan är avsett för styvt fett. Kontrollenhet Kugghjulspump Blandningsventil för olja och luft Oljetank Pumpenhet CircOil Smörjsystem med cirkulerande olja Oil+Air Smörjsystem med olja och luft 162

53 Kolvfördelare med två smörjledningar Progressiv fördelare Smörjverktyg - också från SKF Kolvpump Flerkretspump DuoFlex Smörjsystem med två smörjledningar konstruerade för olja, halvflytande fett och styvt fett. Systemet ovan är avsett för styvt fett. MultiFlex System med flera ledningar konstruerade för olja, halvflytande fett och styvt fett. Systemet ovan är avsett för styvt fett. LubriLean System för minimal smörjning 163
