1 W ( ) Vinkelslipmaskiner Kartong Best.nr EAN Alternativ bild Robust, universell och ekonomisk: ergonomisk vinkelslipmaskin för alla användningsområden Kraftfull motor med god överlasttålighet Skyddskåpa med vridskydd Skydd mot återstart: förhindrar att maskinen startas av misstag efter strömavbrott Frånkopplande kolborstar som skydd för motorn Tekniska specifikationer Karakteristika Skivdiameter Nominellt upptagen effekt Avgiven effekt Tomgångsvarvtal Varvtal vid nominell belastning Vridmoment 125 mm 750 W 450 W /min 7000 /min 1.7 Nm spindelgängor M 14 Vikt utan nätkabel kabellängd 1.8 kg 2.5 m 1 / 2

2 Vibration Slipning av yta Mätosäkerhet K Slipning med slipark Mätosäkerhet K 10 m/s² 1.5 m/s² 5 m/s² 1.5 m/s² Bulleremission ljudtrycksnivå Ljudeffektsnivå (LwA) Mätosäkerhet K 88 db(a) 99 db(a) 3 db(a) Leveransomfattning Skyddskåpa Stödfläns Tvåhålsmutter Extrahandtag Tappnyckel 2 / 2

3 Caddy Mig C160i Bärbar MIG/MAG-svets för professionell svetsning ESABs populära Caddy -serie har fått en ny familjemedlem - Caddy Mig C160i. Nykomlingen är en kompakt och bärbar 1-fas strömkälla på 160A för professionell MIG/MAG - svetsning i stål med solidtråd eller gaslös rörtråd. Konstruerad för krävande svetsning Caddy Mig C160i är en kompakt svetsströmkälla baserad på modern inverterteknologi. Användarvänlig inställningspanel och intelligent mjukvara ger optimala svetsparametrar med stabil ljusbåge. Den kompakta designen i det korrossionsbeständiga, flam- och stötsäkra höljet gör utrustningen flexibel l och lätt att bära med. Stora kylkroppar och en smart design gör att utrustningen arbetar vid en lägre temperatur, vilket ökar livslängden. IP23- godkänd vilket gör att Caddy Mig kan användas både inomoch utomhus. Mobil MIG/MAG-svetsning Nya Caddy Mig C160i ger svetsaren total rörelsefrihet. Låg vikt tillsammans med en ergonomisk svetspistol med 3 m långt kablage ger bra räckvidd för svetsaren. Den inbyggda PFC-kretsen tillåter dessutom svetsning med upp till 50 m långa anslutningskablar (Ø 2,5 mm 2 ). Om nätanslutning saknas kan svetsen även anslutas till en generator med AVR-teknologi (Automatic Voltage Regulation). Effektfaktorkompensation - Aktiv PFC-krets Caddy Mig C160i har utrustats med en aktiv PFC-krets, vilket gör att utrustningen ger 30% mer svetseffekt än normalt. Detta innebär att den normala användaren får ut tillräcklig effekt med endast 10A trög säkring. Val av tillsatsmaterial och skyddsgas Solidtråd OK Autrod Ø 0,8 mm svetsas med utmärkt resultat med både Argon/Mix och koldioxid (CO 2 ) som skyddsgas. ESAB rekommenderar solidtråd för bästa svetsresultat, speciellt vid svetsning av tunnplåt (<1,5 mm). Vid svetsning med gaslös rörtråd Coreshield 15 Ø 0,8 mm krävs ingen skyddsgas, endast nätanslutning eller anslutning till generator. Det inbyggda matarverket är anpassat för 5 kg trådspole. Enkel att använda Ställ in materialtjockleken (0,5-4,0 mm) och börja svetsa. Maskinen kontrollerar resten, kan det bli enklare? Vid behov kan bågspänningen (värmen) ökas eller minskas, vilket utförs med värmejusteringsratten. Användningsområden Reparation och underhåll Installation och montage Lättare tillverknings- och byggindustri Fordons- och bilindustri Häftsvetsning Lantbruk XA Utmärkta svetsegenskaper i stål. Optimerad för svetsning med Ø 0,8 mm solidtråd. Enkel att använda - bara ställ in materialtjockleken (0,5-4,0 mm) och börja svetsa. Aktiv PFC-krets gör att strömkällan normalt endast kräver 10A trög säkring. Ergonomisk svetspistol MXL 180 med 3 m kablage - lång räckvidd Klarar 50 m långa nätanslutningskablar (Ø 2,5 mm 2 ) ökad arbetsradie. Solidtråd OK Autrod Ø 0,8 mm svetsas med utmärkt resultat med både Argon/Mix och CO 2. ESAB rekommenderar solidtråd för bästa svetsresultat, speciellt vid svetsning av tunnplåt (<1,5 mm). Vid svetsning med gaslös rörtråd Coreshield 15 Ø 0,8 mm krävs ingen skyddsgas, endast nätanslutning eller anslutning till generator.

4 Tekniska data Nätanslutning, V/Faser, Hz 230 /1~ 50/60 Säkring (trög), A 10/16 Automatsäkring, EN typ B 10/16 Nätkabel, Ø mm 2 3 x 1,5 Generator med AVR, uteffekt 160A, kva min 5,5 uteffekt 100A, kva min 3,0 Max uteffekt MIG/MAG vid 40 o C % intermittensfaktor, A/V 150/20,5 100% intermittensfaktor, A/V 100/19 Inställningsområde, A Tomgångsspänning, V 60 Matningshastighet, m/min 2 11 Dimension i trådspole, kg (mm) 5 (Ø 200) Tomgångseffekt, W 15 Effektfaktor vid 100% 0,99 Verkningsgrad vid 100%, % 82% Dimensioner LxBxH, mm 449 x 198 x 347 Vikt inkl. pistol och kablage, kg 11,4 Kapslingsklass IP 23C Skyddsklass S Godkänd enligt standard IEC/EN , IEC/EN , IEC/EN Inställningspanel Materialtjocklek, mm 0,5-4,0 Spänningsjustering, steglös kallt - varmt Beställningsnummer Caddy Mig C160i paket (helpall 12 st, halvpall 6 st) Vagn 2-hjul för stor gasflaska Leveransinnehåll: Komplett med 3 m lång ergonomisk svetspistol MXL 180 (med kontaktmunstycke Ø 0,8 mm), inbyggt matarverk med matar-rulle för Ø 0,6-1,0 mm tråd, 3 m nätledning med stickpropp, 3 m återledarkabel med klamma, 4,5 m gasslang med slang-klämma och monterad snabbkoppling (hona), axelrem och instruktionsmanual. Slitdelar matarverk och svetspistol Matarrulle Ø 0,6-1,0 mm med 2 spår Tryckrulle, slät Inloppsmunstycke matarverk Gasmunstycke (1) Kontaktmunstycke (2) för solidtråd Ø 0,6 mm för solidtråd Ø 0,8 mm för solidtråd Ø 1,0 mm isolator för gaslös rörtråd för gaslös rörtråd Ø 0,8 mm Fjäder (3) Trådledare stål 3 m (4) för Ø 0,6-0,8 mm tråd för Ø 0,9-1,0 mm tråd Munstycksadapter (5) Tillsatsmaterial 5kg spole (Ø 200 mm) Solidtråd OK Autrod Ø 0,8mm (5kg) Gaslös rörtråd Coreshield 15 Ø 0,8 mm (4,5kg) 35UE ESAB Sverige AB Box 8004 SE GÖTEBORG Tel Fax info@esab.se Ergonomisk svetspistol MXL 180 med 3 m kablage - lång räckvidd. Nedsänkt panel gör att rattarna skyddas från stötar från sidan. Caddy Mig C160i placerad på 2-hjuls vagn Vid svetsning med skyddsgas rekommenderas vagn för transport och säkring av gasflaska. Utvecklad med svetsaren i fokus! Slitdelar Svetspistol MXL180 Enkel axelrem ingår vid leverans. Praktiskt handtag, som även gör det enkelt att låsa fast utrustningen. 5 4 Integrerad kabelvinda. Inbyggt matarverk för 5 kg spole. IP23-godkänd, korrossionsbeständig, flam- och stötsäker. Aktiv PFC-krets gör att strömkällan normalt endast kräver 10A trög säkring. Vinklad panel förenklar avläsning av inställda värden. Levereras förberedd för svetsning med solidtråd (positiv polaritet). Polaritetsbyte (för svetsning med gaslös rörtråd) utförs enklast med 10 mm lednyckel notice reserves the right to alter specifications without prior / ESAB

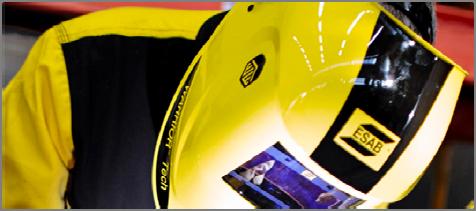

5 Warrior Tech 9-13 Automatiskt avbländande svetshjälm i gult eller svart för MIG/MAG- och MMA-svetsning Warrior Tech 9-13 är en aktiv svetshjälm för MIG/MAG- och MMA-svetsning. Vid svetsning bländar svetshjälmen av automatiskt till inställd mörhetsgrad DIN Steglöst justerbar känslighet och fördröjning underlättar för svetsningen. Välj klassiskt svart eller tufft ESAB-gult hjälmskal. Automatiskt nedbländande svetshjälm DIN 9-13 Vid svetsning bländar Warrior Tech hjälmen automatiskt av till inställd mörkhetsgrad mellan DIN Mörkhetsgraden justeras steglöst genom att vrida på potentiometer-ratten som är på svetshjälmens utsida. Känsligheten och fördröjning kan justeras med vreden på kassetten inuti svetshjälmen. Steglöst justerbar känslighet Warrior Tech hjälmen har steglöst justerbar känslighet. Vid låga svetsströmmar rekommenderas hög känslighet, vilket gör att svetshjälmen bländar av vid låg ljusintensitet. Om svetsaren istället har andra starka ljuskällor i sin närhet, t ex andra svetsare, rekommenderas istället låg känslighet för att undvika att svetshjälmen reagerar på andra ljusbågar. Steglöst justerbar fördröjning Vid svetsning med höga strömstyrkor kommer svetsgodset att glöda kraftigt direkt efter avslutat svetsning. Svetsaren väljer då att ställa in hög fördröjning, vilket innebär att svetshjälmen återgår till passivt läge efter 1 sek då glödningen har avtagit. När svetsaren svetsar med låga strömstyrkor rekommenderas istället kort fördröjning, 0,1 sek, för att svetsaren snabbt skall kunna se genom svetshjälmen. Den steglösa inställningen av både mörkhetsgrad, känslighet och fördröjningen gör att svetsaren får korrekt inställning för varje situation. Ergonomisk svetshjälm med låg vikt Warrior Tech hjälmen väger endast 520g, vilket ger låg påfrestning på hals och nacke. Application picture Huvudbindsle Det robusta huvudbindslet håller svets-hjälmen på plats i alla olika svetslägen. Huvudbindslet kan justeras för perfekt passform, vilket gör Warrior Tech hjälmen välbalanserad. Den stora justeringsratten gör det enkelt att ställa in korrekt huvudstorlek. Svettbandet bidrar till ökad komfort. Klarlackat hjälmskal i klassiskt svart eller tuff ESAB-gult Hjälmskalet är tillverkat av höghållfast polyamid. För att få bästa ytfinish har hjälmskalet lackerats i klarlack i klassiskt svart eller tuff ESAB-gul färg. Inbyggt batteri laddas av solceller Warrior Tech hjälmen har inbyggt batteri, som laddas av solceller. Detta innebär att batteriet laddas automatiskt och att du inte behöver byta batteri. Inbyggd energisparfunktion. Aktiv svetshjälm för MIG/MAG- och MMA-svetsning. Bländar automatiskt till inställd mörhetsgrad. Steglöst justerbar mörkhetsgrad DIN Steglöst justerbar känslighet och fördröjning gör att svetsaren får korrekt inställning för varje sitution. Låg vikt, endast 520 g. Robust ergonomiskt huvudbindsle håller håller svetshjälmen i position i alla svetslägen. Välj klassiskt svart eller tufft ESAB-gult hjälmskal. Vikt 520 g Inbyggt batteri, med energisparfunktion, som laddas av solceller. CE-godkänd enligt både EN 379 och EN 175. BSE

6 Tekniska data Siktfält storlek, B x H: 98 x 48 mm Vikt, totalt: 520 g Mörkhetsgrad: DIN 9-13 (steglöst) Mörkhetsgrad ej aktiverad: DIN 4 Mörkhetsgrad, justering: Ratt på hjälmens utsida Känslighet, justering: Vred på kassetten inuti hjälmen Fördröjning, justering: Vred på kassetten inuti hjälmen Reaktionstid vid 5ºC: 0,0008 ms Reaktionstid vid +25ºC: 0,0005 ms Reaktionstid vid +55ºC: 0,0002 ms Fördröjningsintervall: 0,1 1,0 s UV / IR skydd: UV15 / IR14 Arbetstemperatur: -5ºC till +55ºC Användningsområde: MIG/MAG och MMA-svetsning TIG-svetsning > 20 Amp Energi försörjning: Inbyggt batteri i kassetten, som laddas av solceller. CE-godkänd enligt: EN 379 och EN 175 Product picture Placed left or right depending on angle Beställningsinformation Warrior Tech 9-13 svart Warrior Tech 9-13 gul Om Warrior Tech 9-13 hjälmen förvarats mörkt under en längre tid kan den behöva laddas i solljus/lampa före användning. Reservdelar och slitdelar 1. Huvudbindsle Svettband, pack 2 st Skyddsglas utsida, pack 10 st Skyddsglas insida Monteringsram kassett Kassetthållare inkl.skruvar Kassett Warrior Tech 9-13 Säljs ej separat Bröstskydd, läder Huvud och bröstskydd, läder För tillbehör som förstoringsglas, skyddshjälmar etc., se sid i katalog, Skyddsutrustning och svetstillbehör. Kvalitetstillbehör för kvalitetssvetsning ESAB erbjuder ett brett sortiment av tillbehör. Ta del av hela sortimentet hos våra återförsäljare eller gå in på Service och rådgivning ger maximal tillgänglighet Vårt åtagande att leverera förväntad rådgivning och service startar i samband med orderläggningen. Tillsammans med våra partners erbjuder vi dig som kund en överlägsen service. En välutbildad service- organisation finns över hela landet. De är beredda att erbjuda servicekontrakt, inklusive kalibrering och validering samt uppgradering av utrustningar och mjukvaror. Slit- och reservdelar tillverkas enligt ESABs kvalitetssäkringssystem. Utbildning av personal hos kunder, auktoriserade serviceverkstäder och återförsäljare sker kontinuerligt och anpassas efter respektive behov. På hittar du vårt nätverk av återförsäljare och serviceverkstäder. De ger dig professionell support och hjälper dig hitta bästa totallösningen för just ditt behov / ESAB förbehåller sig rätten till ändringar ESAB Sverige AB Lindholmsallén 9 Box GÖTEBORG Tel Order
