Svetsutrustning Produktkatalog 2008

Transkript

1 Svetsutrustning Produktkatalog 2008 XA

2

3 Produktkatalog Innehåll Svetslikriktare 3 Svetsutrustningar TIGutrustning 8 Halvautomater 16 Matarenheter 25 Svetspistoler 33 Aristo system 43 Tillbehör 45 Plasmaskärutrustning 50 Manual MMCpaneler 56

4

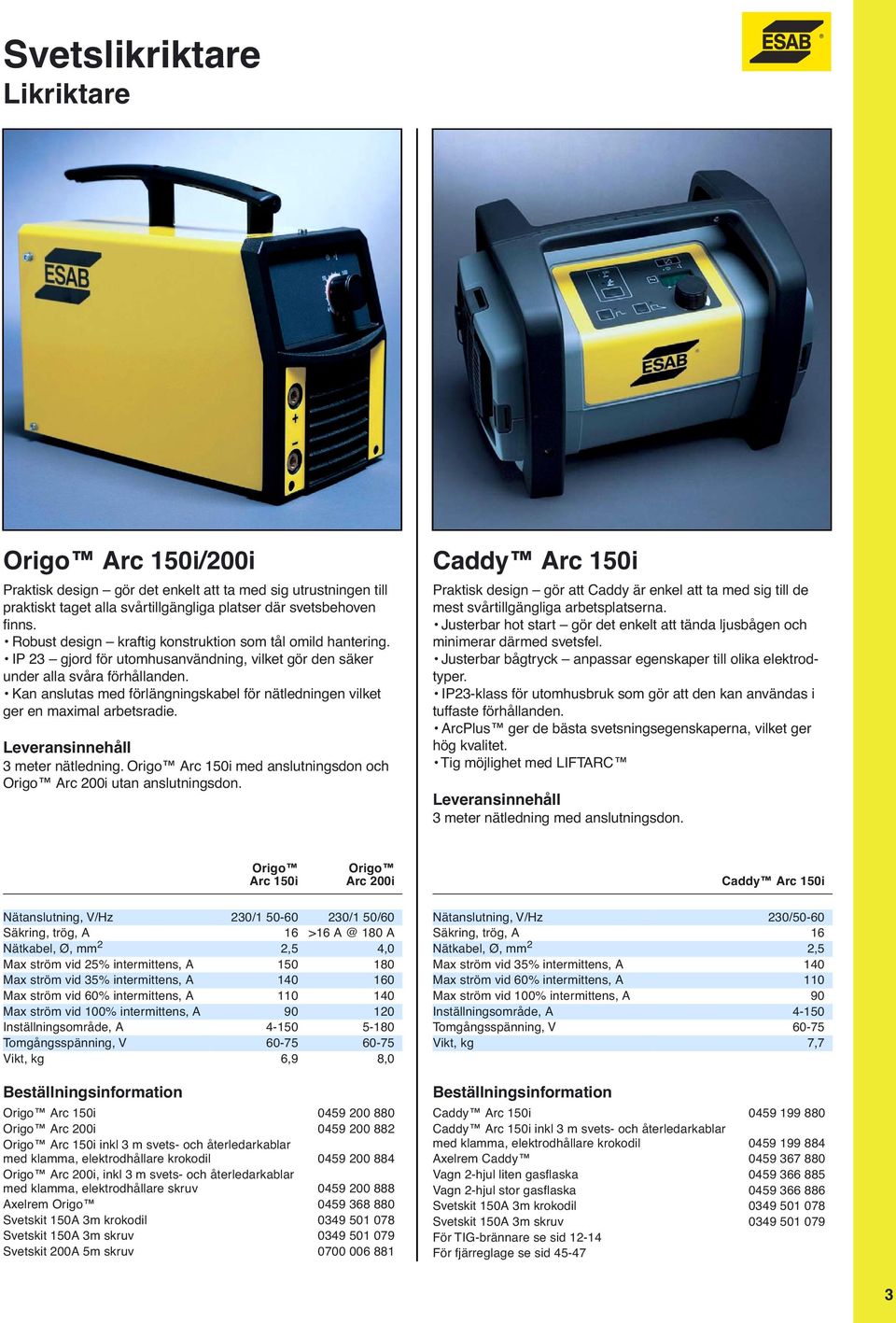

5 Svetslikriktare Likriktare Origo Arc 150i/200i Praktisk design gör det enkelt att ta med sig utrustningen till praktiskt taget alla svårtillgängliga platser där svetsbehoven finns. Robust design kraftig konstruktion som tål omild hantering. IP 23 gjord för utomhusanvändning, vilket gör den säker under alla svåra förhållanden. Kan anslutas med förlängningskabel för nätledningen vilket ger en maximal arbetsradie. 3 meter nätledning. Origo Arc 150i med anslutningsdon och Origo Arc 200i utan anslutningsdon. Caddy Arc 150i Praktisk design gör att Caddy är enkel att ta med sig till de mest svårtillgängliga arbetsplatserna. Justerbar hot start gör det enkelt att tända ljusbågen och minimerar därmed svetsfel. Justerbar bågtryck anpassar egenskaper till olika elektrodtyper. IP23klass för utomhusbruk som gör att den kan användas i tuffaste förhållanden. ArcPlus ger de bästa svetsningsegenskaperna, vilket ger hög kvalitet. Tig möjlighet med LIFTARC 3 meter nätledning med anslutningsdon. Origo Arc 150i Origo Arc 200i Caddy Arc 150i Nätanslutning, V/Hz 230/ /1 50/60 Säkring, trög, A 16 > A Nätkabel, Ø, mm 2 2,5 4,0 Max ström vid 25% intermittens, A Max ström vid 35% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Inställningsområde, A Tomgångsspänning, V Vikt, kg 6,9 8,0 Origo Arc 150i Origo Arc 200i Origo Arc 150i inkl 3 m svets och återledarkablar med klamma, elektrodhållare krokodil Origo Arc 200i, inkl 3 m svets och återledarkablar med klamma, elektrodhållare skruv Axelrem Origo Svetskit 150A 3m krokodil Svetskit 150A 3m skruv Svetskit 200A 5m skruv Nätanslutning, V/Hz 230/5060 Säkring, trög, A 16 Nätkabel, Ø, mm 2 2,5 Max ström vid 35% intermittens, A 140 Max ström vid 60% intermittens, A 110 Max ström vid 100% intermittens, A 90 Inställningsområde, A 4150 Tomgångsspänning, V 6075 Vikt, kg 7,7 Caddy Arc 150i Caddy Arc 150i inkl 3 m svets och återledarkablar med klamma, elektrodhållare krokodil Axelrem Caddy Vagn 2hjul liten gasflaska Vagn 2hjul stor gasflaska Svetskit 150A 3m krokodil Svetskit 150A 3m skruv För TIGbrännare se sid 1214 För fjärreglage se sid

6 Svetslikriktare Likriktare Caddy Professional 200/250 Två omriktare med hög kapacitet för professionella svetsarbeten i grövre material där upp till 5 mm elektroder kan användas. Båda maskinerna är oömma tack vare sina slagtåliga höljen. 3 m nätkabel, 3 m svets och återledarkabel 25 mm 2 med elektrodhållare och återledarklämma med monterade OKC 25. LHN 200 LHN 250 Nätanslutning, V/Hz 400 (380415)/ 400/ Säkring, trög, A Nätkabel, Ø, mm 2 4x1,5 4x2,5 Max ström vid 35% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Inställningsområde, A Tomgångsspänning, V Vikt, kg Caddy Professional 200, 3fas, 400 V Caddy Professional 250, 3fas, 400 V MMA 1ratt fjärreglage med 10 m kabel För TIGbrännare, se sid 1214 För fler fjärreglage, se sid 4547 Aristo Arc 4000i A4 och Origo Arc 4000i A2 Svetsningsegenskaper av högsta klass svetskvalitet med högsta betyg och hög produktivitet. Inställningspanelerna, A2 (för Origo ) och A4 (Aristo ) är mycket användarvänliga. A4 ger möjlighet att välja elektrodtyper som rutila, basiska och cellulosa, vilket bidrar till bästa egenskaper och kvalitet. Digital display för ström och spänning. Justerbart bågtryck. Justerbar hot start (A4) ger säkra svetsstarter. Integrerad eller separat flerspänningsenhet för de flesta förekommande nätspänningarna. Skyddsklass IP 23. Partikelfilter skyddar mot smutsiga miljöer och tar hand om slipstoff och andra föroreningar. 5 m nätledning med anslutningsdon. Arc 4000i Nätanslutning, V/Hz 3x400/5060 Säkring, trög, A 25 Nätkabel, Ø, mm 2 4x4 Max ström vid 35% intermittens, A 400/36 V Max ström vid 60% intermittens, A 320/33 V Max ström vid 100% intermittens, A 250/30 V Inställningsområde, A Tomgångsspänning, V 7890 Vikt, kg 45 Origo Arc 4000i A2 (3x400 V, 50 Hz) Aristo Arc 4000i A4 (3x400 V, 50 Hz) Vagn 2hjul Arc 4000i Flerspänningsenhet TUA Handtag separat installation TUA1 (2 st krävs) För vagnar, se sid 42 För en fullständig artikelnummerlista, se Aristo system sid

7 Svetslikriktare Likriktare Origo Arc 250/300/400 Enkla och robusta likriktare för svetsning i de flesta material. Svetsströmmen ställs in via en vev på fronten och avläses på en skala. Likriktarna har låg minimiström vilket även innebär svetsning med klena elektroder. Rejält handtag och kraftiga hjul underlättar vid förflyttning. Idealiska för lantbruk och mindre verkstäder. Hjul, handtag och 3 m nätkabel. LHF 400/630/800 LHF 400/630/800 är konstruerade att möta de största kraven vad gäller robusthet och att ge de allra bästa egenskaperna med högsta tillförlitlighet. Det galvaniserade höljet och chassit står emot korrosion och transformator och omkopplare är speciellt utvalda att klara de svåraste miljöer. Dynamisk karateristik, strömområde, antistick funktion och total kapacitet gör LHF till ett bra val för de entreprenörer och tillverkare som prioriterar det bästa. LHF 630 och LHF 800 är dessutom optimerade för effektiv kolbågsmejsling. Två OKCkabelkopplingar, hjul, monteringssats och manual. Origo Arc 250 Origo Arc 300 Origo Arc 400 LHF 400 LHF 630 LHF 800 Nätanslutning, V/Hz 400/ / /5060 Säkring, trög, A Inställningsområde, A Tomgångsspänning, V Vikt, kg Origo Arc Origo Arc Origo Arc Origo Arc 250 (230/400/500/550 V, 50/60Hz) Origo Arc 300 (230/400/500/550 V, 50/60Hz) Origo Arc 400 (230/400/500/550 V, 50/60Hz) Nätanslutning, V/Hz 400/415/ 500/50Hz, / 550/60Hz 400/415/ 500/50Hz, / 550/60Hz 400/415/ 500/50Hz, / 550/60Hz Säkring, trög, A Nätkabel, Ø, mm 2 4x4 4x10 4x10 Max ström vid 35% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Inställningsområde, A Tomgångsspänning, V Vikt, kg LHF 400 flersp * LHF 400 Offshore flersp * LHF 630 flersp * LHF 630 Offshore flersp * LHF 800 Offshore flersp * LHF 400 med V/Ameter och tempstyrd fläkt, flersp LHF 630 med V/Ameter och tempstyrd fläkt, flersp * 400/415/500V 50Hz, /550V 60Hz) För fjärreglage, se sid

8 Svetslikriktare Likriktare 6 LHF 405/615 PIPEWELD LHF 405 PIPEWELD och LHF 615 PIPEWELD är mycket tåliga och robusta tyristorstyrda strömkällor avsedda för manuell, grov svetsning med belagda elektroder, TIGsvetsning med LIFTARC samt kolbågsmejsling. Svetsningsegenskaperna har utvecklats till att bli optimerade för krävande svetsning med cellulosaelektroder. LHF 405/615 PIPEWELD har chassi och hölje i aluminiumförsinkat material. Stora hjul gör dem lätta att flytta med. Maskinerna rekommenderas då kraven på att klara tuffa miljöer är höga. Välbeprövad teknologi säkrar tillgängligheten och svetsningsegenskaperna är av högsta klass. Två OKCkabelkopplingar, hjul, monteringssats och manual. LHF 405 PIPEWELD Nätanslutning, V/Hz 230/400/415/ 500/50Hz, 230/ /550/ 60Hz LHF 615 PIPEWELD 230/400/415/ 500/50Hz, 230/ /550/ 60Hz Säkring, trög, A Nätkabel, Ø, mm 2 4x6 4x10 Max ström vid 35% intermittens, A 400 A 610 A Max ström vid 60% intermittens, A 310 A 450 A Max ström vid 100% intermittens, A 240 A 345 A Tomgångsspänning, V Vikt, kg LHF 405 PIPEWELD LHF 615 PIPEWELD N02 Trådlös fjärrkontrollenhet MMA 1 fjärrkontroll, 10 m MMA 2 fjärrkontroll, 10 m AT1 fjärrkontroll AT1 CoarseFine fjärrkontroll Anslutningskabel 5 m analog med 12 poler Anslutningskabel 10 m analog med 12 poler Anslutningskabel 15 m analog med 12 poler Anslutningskabel 25 m analog med 12 poler Färdigmonterade svets och återledarkablar ESAB erbjuder färdigmonterade svets och återledarkablar från 150A upp till 600A. Svetskablar för 150A och 200A beställs antingen som ett svetskabelkit eller separat svets och återledarkabel. Från 250A beställs svets och återledarkabel separat. Svetskabel kit 150A, Krokodil,16 mm 2, 3+3 m, OKC 25 (Confort 200+MK 150) Svetskabel kit 150A, Skruv, 16 mm 2, 3+3 m, OKC 25 (Handy 200+MK 150) Svetskabel kit 200A, Skruv, 25 mm 2, 5+5 m, OKC 25 (Handy 200+MP 200) Svetskabel 200A, Skruv, 25 mm 2, 5 m, OKC 25 (Handy 200) Återledarkabel 200A, 25 mm 2, 5 m, OKC 25 (MP 200) Svetskabel 200A, Skruv, 25 mm 2, 5 m, OKC 50 (Handy 200) Återledarkabel 200A, 25 mm 2, 5 m, OKC 50 (MP 200) Svetskabel 250A, Skruv, 35 mm 2, 5 m, OKC 25 (Handy 300) Återledarkabel 250A, 35 mm 2, 5 m, OKC 25 (MP 200) Svetskabel 300A, Skruv, 35 mm 2, 5 m, OKC 50 (Handy 300) Återledarkabel 300A, 35 mm 2, 5 m, OKC 50 (MP 300) Svetskabel 400A, Skruv, 50 mm 2, 5 m, OKC 50 (Handy 400) Svetskabel 500A, Skruv, 50 mm 2, 5 m, OKC 50 (ESAB 500) Återledarkabel 500A, 50 mm 2, 5 m, OKC 50 (EG 600) Svetskabel 500A, Skruv, 70 mm 2, 5 m, OKC 95 (ESAB 500) Återledarkabel 500A, 70 mm 2, 5 m, OKC 95 (EG 600) Svetskabel 600A, Krokodil, 95 mm 2, 5 m, OKC 95 (Optimus 600) Återledarkabel 600A, 95 mm 2, 5 m, OKC 95 (EG 600)

9 Svetslikriktare Bensin och dieseldrivna KHM 190 HS Bensin En kombinerad motordriven svetslikriktare och generator (230V 1fas och 400V 3fas). KHM 190 HS är både kompakt och portabel. Den ger en högkvalitativ likströmssvets upp till 190A resp generator med effekt upp till 6kVA. Motorn är en Honda bensinmotor med manuell pullstart. Motorn varnar vid låg oljenivå, samt har överhettningsskydd och strömuttag för handverktyg. Skyddsram, 230V 1fas och 400V 3fas EEC kontakter, OKC. KHM 190 YS Diesel En kombinerad motordriven svetslikriktare och generator (230V 1fas och 400V 3fas). KHM 190 YS är bränslesnål och har längre serviceintervall. Den ger en högkvalitativ likströmssvets upp till 190A resp generator med effekt upp till 6kVA. Motorn är en Yanmar dieselmotor med manuell pullstart. Motorn varnar vid låg oljenivå, samt har batterinivåmätare, överhettningsskydd och strömuttag för handverktyg. Skyddsram, 230V 1fas och 400V 3fas EEC kontakter, OKC. KHM 190 HS Inställningsområde, A 20100, Max ström vid 35% intermittens, A 190 Max ström vid 60% intermittens, A 160 Max ström vid 100% intermittens, A 120 Tomgångsspänning, V 98 Motor Bensin Honda GX 340 VXB Ljudnivå, DbA, LWA 73/98 Effekt, kw/rpm 8,4/3000 Vikt, kg 115 KHM 190 YS Inställningsområde, A 20100, Max ström vid 35% intermittens, A 190 Max ström vid 60% intermittens, A 160 Max ström vid 100% intermittens, A 120 Tomgångsspänning, V 98 Motor Diesel Yanmar L100AEDG Ljudnivå, DbA, LWA 71/96 Effekt, kw/rpm 6,5/1500 Vikt, kg 145 KHM 190 HS * Vagn 2hjul KHM 190 HS Jordspett kit KHM Svetskabel 200A, Skruv, 5 m, OKC 50 (Handy 200) Återledarkabel 200A, 5 m, OKC 50 (MP 200) * KHM 190 HS säljs ej i Sverige. KHM 190 YS * Vagn 2hjul KHM 190 YS Jordspett kit KHM Svetskabel 200A, Skruv, 5 m, OKC 50 (Handy 200) Återledarkabel 200A, 5 m, OKC 50 (MP 200) * KHM 190 YS säljs ej i Sverige. 7

10 TIGströmkällor DC Origo Tig 150i/200i Praktisk design gör det enkelt att ta med sig utrustningen till praktiskt taget alla svårtillgängliga platser där svetsbehoven finns. Robust design kraftig konstruktion som tål omild hantering. Lättförstådd inställningspanel den enkla inställningspanelen gör att ställtiden blir kort. IP 23 gjord för utomhusanvändning, vilket gör den säker under alla svåra förhållanden. TIG svetsning med HFstart och LIFTARC välj bara den tändmetod som passar dig bäst, för att alltid få det bästa startalternativet. 3,0 m nätledning med anslutningsdon och gasslang. Caddy Tig 150i/200i Praktisk design gör det enkelt att ta med sig utrustningen till praktiskt taget alla svårtillgängliga platser där svetsbehoven finns. Justerbar slopedown och gasefterströmning ger ett bättre svetsavslut utan sprickbildning och oxidering. Två strömnivåer växling mellan två nivåer möjliggör snabb omställning då exempelvis spaltvariationer uppkommer. TIG svetsning med HFstart och LIFTARC välj bara den tändmetod som passar dig bäst, för att alltid få det bästa startalternativet. Pulsad svetsning med likström ger bästa kontroll över värmetillförseln och smältbadet. 3,0 m nätledning med anslutningsdon och gasslang. Origo Tig 150i Origo Tig 200i Caddy Tig 150i Caddy Tig 200i 8 Nätanslutning, V/Hz 230/ /1 50/60 Säkring, trög, A Nätkabel, Ø, mm 2 2,5 2,5 Max ström vid 25% intermittens, A 200 (150 MMA) Max ström vid 35% intermittens, A (140 MMA) Max ström vid 60% intermittens, A (110 MMA) Max ström vid 100% interm., A Strömområde TIG, DC Strömområde MMA, DC Tomgångsspänning, V Vikt, kg 8,2 8,2 Origo Tig 150i Origo Tig 200i Origo Tig 150i kit (inkl. TXH 150 och MMAsats) Origo Tig 200i kit (inkl. TXH 150 och MMAsats) Axelrem Origo Svetskit 150A 3m krokodil Svetskit 150A 3m skruv Svetskit 200A 5m skruv För TIGbrännare, se sid 1214, För vagnar, se sid 42 För fjärreglage, se sid 4547 Nätanslutning, V/Hz 230/ /1 50/60 Säkring, trög, A Nätkabel, Ø, mm 2 2,5 2,5 Max ström vid 25% intermittens, A 200 (150 MMA) Max ström vid 35% intermittens, A (140 MMA) Max ström vid 60% intermittens, A (110 MMA) Max ström vid 100% interm., A Strömområde TIG, DC Strömområde MMA, DC Tomgångsspänning, V Vikt, kg 8,9 8,9 Caddy Tig 150i Caddy Tig 150i kit (inkl. TXH 150 och MMAsats) Caddy Tig 200i Caddy Tig 200i kit (inkl. TXH 150 och MMAsats) Axelrem Caddy Vagn 2hjul liten gasflaska Vagn 2hjul stor gasflaska Svetskit 150A 3m krokodil Svetskit 150A 3m skruv Svetskit 200A 5m skruv Adapter OKC 25 OKC För TIGbrännare, se sid 1214, För vagnar, se sid 42 För fjärreglage, se sid 4547

11 TIGströmkällor DC Origo Tig 3000i, TA23 Kraftig och tålig konstruktion gör Origo Tig 3000i lämplig även vid arbeten i tuffa och krävande miljöer. Enkel att använda och med stor tillförlitlighet. Basfunktioner för att utföra TIGsvetsning med hög produktivitet och kvalitet. MMAsvetsning klarar alla elektroder upp till 5 mm. 5 m nätledning, 2 m gasslang med 2 slangklammor, 4,5 m återledarekabel med klamma samt manual. Origo Tig 3000i, TA24 Utrustningen ger alltid säkra starter och en mycket stabil ljusbåge. Svetsar i de flesta olegerade och rostfria stållegeringar. Alltifrån plåttjocklekar från 0,5 mm och med högsta kvalitet. ESABs 2programsfunktion ger möjlighet till förinställning av svetsdata samt programbyte under svetsning, allt för att få maximal produktivitet. Pulsad TIGsvetsning med likström ger bästa kontroll över värmetillförseln och smältbadet. Den 300 A starka, inverterbaserade strömkällan är kraftfull och mycket tillförlitlig. Enkel att använda alla mätvärden presenters på ett lättförståeligt sätt. MMAfunktioner klarar alla elektrodtyper upp till 5 mm. 5 m nätledning, 2 m gasslang med 2 slangklammor, 4,5 m återledarekabel med klamma samt manual. Origo Tig 3000i, TA23 Origo Tig 3000i, TA24 Nätanslutning, V/Hz 400/5060 Säkring, trög, A 20 Nätkabel, Ø, mm 2 4x1,5 Max ström vid 35% intermittens, TIG, A 300 Max ström vid 60% intermittens, TIG, A 240 Max ström vid 100% intermittens, TIG, A 200 Slope down, s 010 Gasförströmning, s 05 Gasefterströmning, s 525 Tomgångsspänning, V 5767 Strömområde TIG, DC 4300 Strömområde MMA, DC Vikt, kg 30 Origo Tig 3000i, TA Kyl, CoolMidi Flerspänningsenhet TUA Handtag separat installation TUA1 (2 st krävs) För Tigbrännare, se sid 1214 För vagnar, se sid 42 För fjärreglage, se sid 4547 Nätanslutning, V/Hz 400/5060 Säkring, trög, A 20 Nätkabel, Ø, mm 2 4x1,5 Max ström vid 35% intermittens, TIG, A 300 Max ström vid 60% intermittens, TIG, A 240 Max ström vid 100% intermittens, TIG, A 200 Slope up, s 010 Slope down, s 010 Gasförströmning, s 05 Gasefterströmning, s 025 Tomgångsspänning, V 5767 Strömområde TIG, DC 4300 Strömområde MMA, DC Vikt, kg 30 Origo Tig 3000i, TA Kyl CoolMidi Flerspänningsenhet TUA Handtag separat installation TUA1 (2 st krävs) För Tigbrännare, se sid 1214 För vagnar, se sid 42 För fjärreglage, se sid

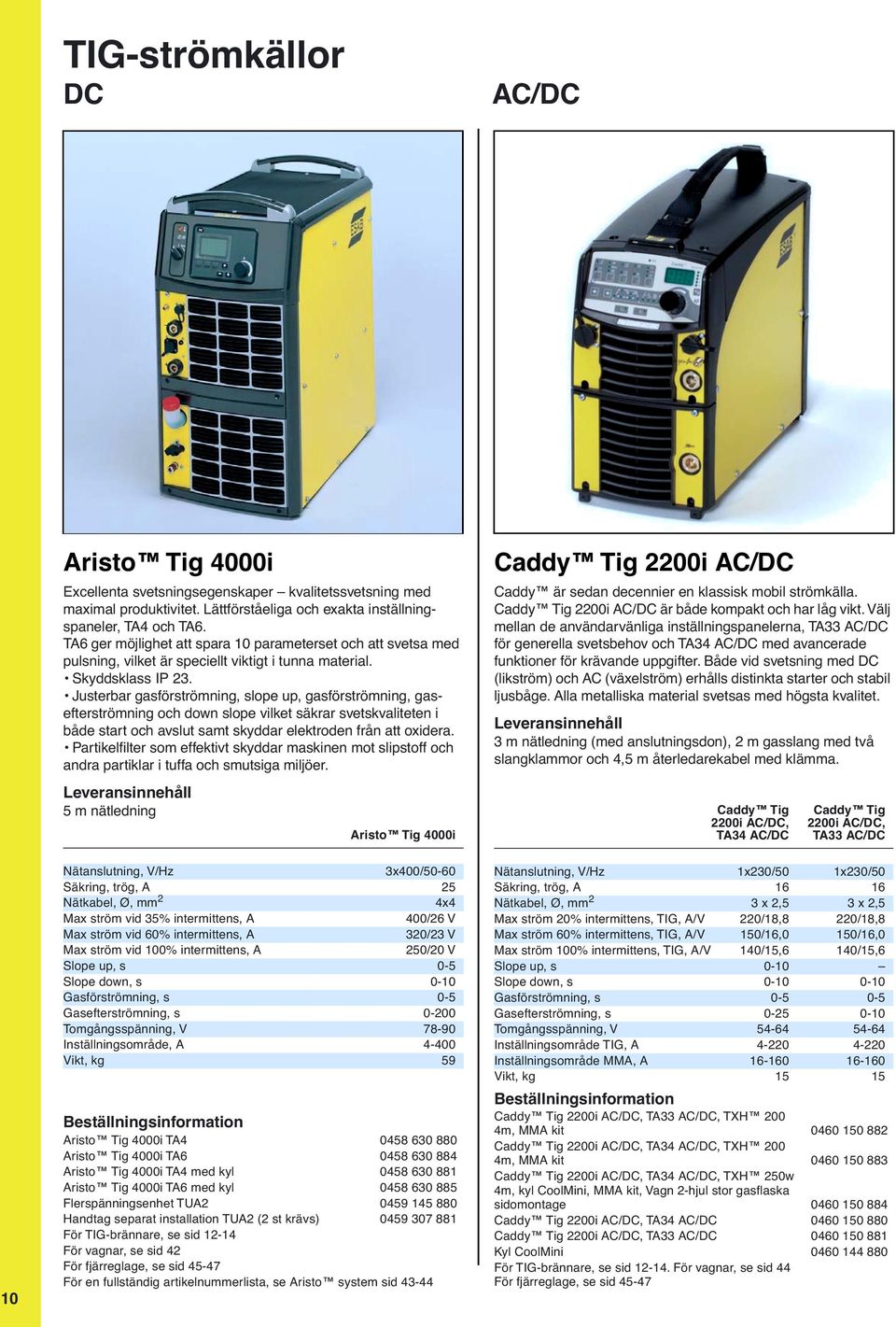

12 TIGströmkällor DC AC/DC 10 Aristo Tig 4000i Excellenta svetsningsegenskaper kvalitetssvetsning med maximal produktivitet. Lättförståeliga och exakta inställningspaneler, TA4 och TA6. TA6 ger möjlighet att spara 10 parameterset och att svetsa med pulsning, vilket är speciellt viktigt i tunna material. Skyddsklass IP 23. Justerbar gasförströmning, slope up, gasförströmning, gasefterströmning och down slope vilket säkrar svetskvaliteten i både start och avslut samt skyddar elektroden från att oxidera. Partikelfilter som effektivt skyddar maskinen mot slipstoff och andra partiklar i tuffa och smutsiga miljöer. 5 m nätledning Aristo Tig 4000i Nätanslutning, V/Hz 3x400/5060 Säkring, trög, A 25 Nätkabel, Ø, mm 2 4x4 Max ström vid 35% intermittens, A 400/26 V Max ström vid 60% intermittens, A 320/23 V Max ström vid 100% intermittens, A 250/20 V Slope up, s 05 Slope down, s 010 Gasförströmning, s 05 Gasefterströmning, s 0200 Tomgångsspänning, V 7890 Inställningsområde, A 4400 Vikt, kg 59 Aristo Tig 4000i TA Aristo Tig 4000i TA Aristo Tig 4000i TA4 med kyl Aristo Tig 4000i TA6 med kyl Flerspänningsenhet TUA Handtag separat installation TUA2 (2 st krävs) För TIGbrännare, se sid 1214 För vagnar, se sid 42 För fjärreglage, se sid 4547 För en fullständig artikelnummerlista, se Aristo system sid 4344 Caddy Tig 2200i AC/DC Caddy är sedan decennier en klassisk mobil strömkälla. Caddy Tig 2200i AC/DC är både kompakt och har låg vikt. Välj mellan de användarvänliga inställningspanelerna, TA33 AC/DC för generella svetsbehov och TA34 AC/DC med avancerade funktioner för krävande uppgifter. Både vid svetsning med DC (likström) och AC (växelström) erhålls distinkta starter och stabil ljusbåge. Alla metalliska material svetsas med högsta kvalitet. 3 m nätledning (med anslutningsdon), 2 m gasslang med två slangklammor och 4,5 m återledarekabel med klämma. Caddy Tig 2200i AC/DC, TA34 AC/DC Caddy Tig 2200i AC/DC, TA33 AC/DC Nätanslutning, V/Hz 1x230/50 1x230/50 Säkring, trög, A Nätkabel, Ø, mm 2 3 x 2,5 3 x 2,5 Max ström 20% intermittens, TIG, A/V 220/18,8 220/18,8 Max ström 60% intermittens, TIG, A/V 150/16,0 150/16,0 Max ström 100% intermittens, TIG, A/V 140/15,6 140/15,6 Slope up, s 010 Slope down, s Gasförströmning, s Gasefterströmning, s Tomgångsspänning, V Inställningsområde TIG, A Inställningsområde MMA, A Vikt, kg Caddy Tig 2200i AC/DC, TA33 AC/DC, TXH 200 4m, MMA kit Caddy Tig 2200i AC/DC, TA34 AC/DC, TXH 200 4m, MMA kit Caddy Tig 2200i AC/DC, TA34 AC/DC, TXH 250w 4m, kyl CoolMini, MMA kit, Vagn 2hjul stor gasflaska sidomontage Caddy Tig 2200i AC/DC, TA34 AC/DC Caddy Tig 2200i AC/DC, TA33 AC/DC Kyl CoolMini För TIGbrännare, se sid För vagnar, se sid 44 För fjärreglage, se sid 4547

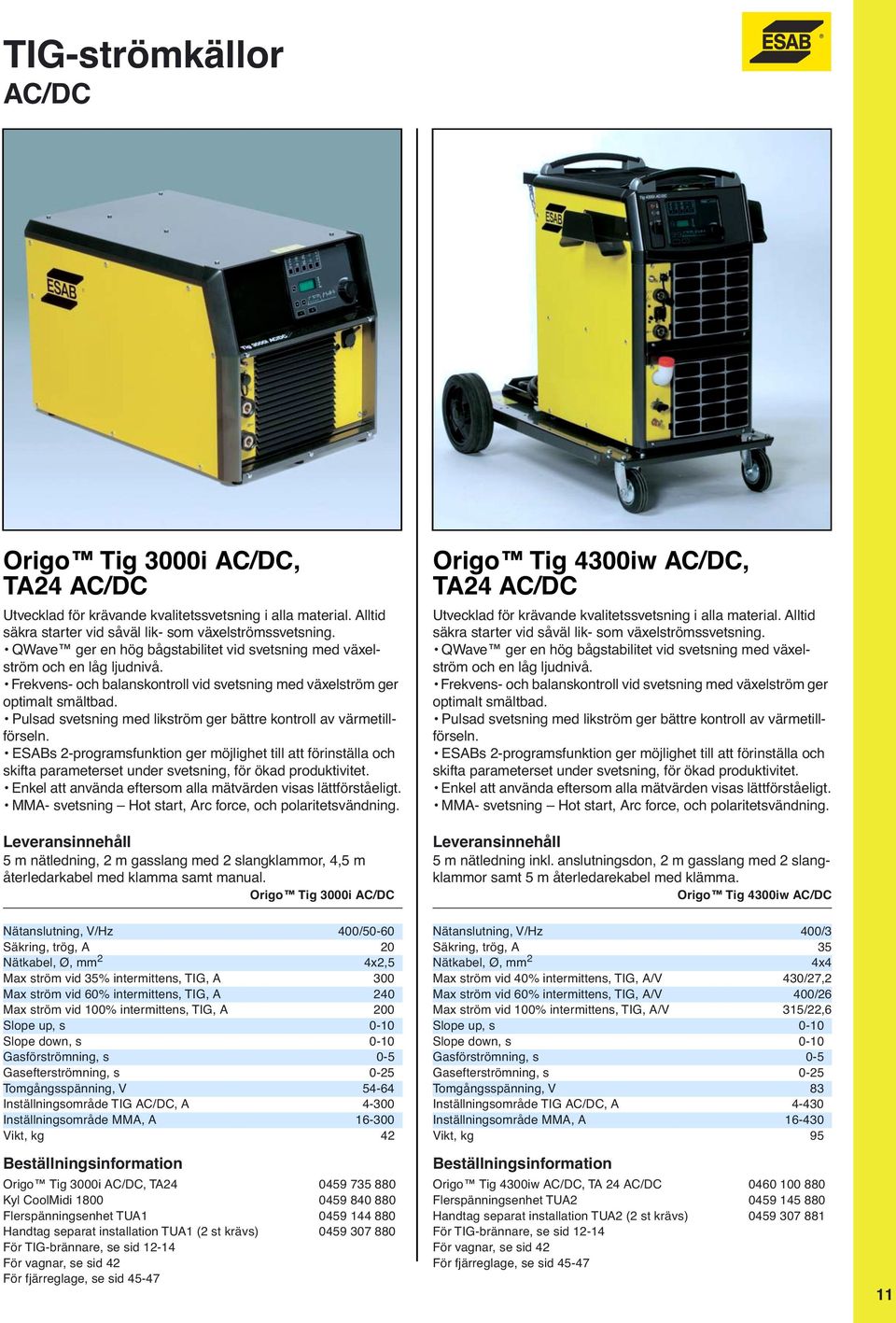

13 TIGströmkällor AC/DC Origo Tig 3000i AC/DC, TA24 AC/DC Utvecklad för krävande kvalitetssvetsning i alla material. Alltid säkra starter vid såväl lik som växelströmssvetsning. QWave ger en hög bågstabilitet vid svetsning med växelström och en låg ljudnivå. Frekvens och balanskontroll vid svetsning med växelström ger optimalt smältbad. Pulsad svetsning med likström ger bättre kontroll av värmetillförseln. ESABs 2programsfunktion ger möjlighet till att förinställa och skifta parameterset under svetsning, för ökad produktivitet. Enkel att använda eftersom alla mätvärden visas lättförståeligt. MMA svetsning Hot start, Arc force, och polaritetsvändning. 5 m nätledning, 2 m gasslang med 2 slangklammor, 4,5 m återledarkabel med klamma samt manual. Origo Tig 3000i AC/DC Nätanslutning, V/Hz 400/5060 Säkring, trög, A 20 Nätkabel, Ø, mm 2 4x2,5 Max ström vid 35% intermittens, TIG, A 300 Max ström vid 60% intermittens, TIG, A 240 Max ström vid 100% intermittens, TIG, A 200 Slope up, s 010 Slope down, s 010 Gasförströmning, s 05 Gasefterströmning, s 025 Tomgångsspänning, V 5464 Inställningsområde TIG AC/DC, A 4300 Inställningsområde MMA, A Vikt, kg 42 Origo Tig 3000i AC/DC, TA Kyl CoolMidi Flerspänningsenhet TUA Handtag separat installation TUA1 (2 st krävs) För TIGbrännare, se sid 1214 För vagnar, se sid 42 För fjärreglage, se sid 4547 Origo Tig 4300iw AC/DC, TA24 AC/DC Utvecklad för krävande kvalitetssvetsning i alla material. Alltid säkra starter vid såväl lik som växelströmssvetsning. QWave ger en hög bågstabilitet vid svetsning med växelström och en låg ljudnivå. Frekvens och balanskontroll vid svetsning med växelström ger optimalt smältbad. Pulsad svetsning med likström ger bättre kontroll av värmetillförseln. ESABs 2programsfunktion ger möjlighet till att förinställa och skifta parameterset under svetsning, för ökad produktivitet. Enkel att använda eftersom alla mätvärden visas lättförståeligt. MMA svetsning Hot start, Arc force, och polaritetsvändning. 5 m nätledning inkl. anslutningsdon, 2 m gasslang med 2 slangklammor samt 5 m återledarekabel med klämma. Origo Tig 4300iw AC/DC Nätanslutning, V/Hz 400/3 Säkring, trög, A 35 Nätkabel, Ø, mm 2 4x4 Max ström vid 40% intermittens, TIG, A/V 430/27,2 Max ström vid 60% intermittens, TIG, A/V 400/26 Max ström vid 100% intermittens, TIG, A/V 315/22,6 Slope up, s 010 Slope down, s 010 Gasförströmning, s 05 Gasefterströmning, s 025 Tomgångsspänning, V 83 Inställningsområde TIG AC/DC, A 4430 Inställningsområde MMA, A Vikt, kg 95 Origo Tig 4300iw AC/DC, TA 24 AC/DC Flerspänningsenhet TUA Handtag separat installation TUA2 (2 st krävs) För TIGbrännare, se sid 1214 För vagnar, se sid 42 För fjärreglage, se sid

14 TIGströmkällor TIGbrännare och komponenter TXH 120, 120V, 120F TXHbrännarna är konstruerade med fokus på svetsarens bästa. Brännarna och tillbehören är designade för god ergonomi för att bli så bekväma och smidiga som möjligt. 120A:s brännare liten och smidig för trånga och svåråtkomliga utrymmen. Egenkylda brännare, med eller utan inbyggd gasventil och med eller utan flexibelt brännarhuvud. Allt efter behov. Effektiv kylning minskar slitdelsförbrukning och ger mindre dimension, vilket ger god åtkomlighet i trånga utrymmen. Slitstark konstruktion minskar driftstörningar och slitdelsförbrukning. Ergonomiskt utformat handtag. Flexibelt brännarhuvud (F i typbeteckningen). Inbyggd gasventil (V i typbeteckning). TXH 150, 150V, 150F TXHbrännarna är konstruerade med fokus på svetsarens bästa. Brännarna och tillbehören är designade för god ergonomi för att bli så bekväma och smidiga som möjligt. Egenkylda brännare, med eller utan inbyggd gasventil och med eller utan flexibelt brännarhuvud. Allt efter behov. Effektiv kylning minskar slitdelsförbrukning och ger mindre dimension, vilket ger god åtkomlighet i trånga utrymmen. Slitstark konstruktion minskar driftstörningar och slitdelsförbrukning. Ergonomiskt utformat handtag. Flexibelt brännarhuvud (F i typbeteckningen). Inbyggd gasventil (V i typbeteckning). 12 TXH 120 OKC50 4m TXH 120 OKC50 8m TXH 120F OKC50 4m TXH 120F OKC50 8m TXH 120 OKC25 4m * TXH 120 OKC25 8m * TXH 120F OKC25 4m * TXH 120F OKC25 8m * TXH 120V OKC25 4m ** TXH 120V OKC25 8m ** TXH 120 OKC25 4m ** TXH 120 OKC25 8m ** TXH 120F OKC25 4m ** TXH 120F OKC25 8m ** * Passar endast till Origo Tig 150i/200i ** Passar bl.a. Caddy Tig 150i TXH 150 OKC50 4m TXH 150 OKC50 8m TXH 150V OKC50 4m TXH 150V OKC50 8m TXH 150F OKC50 4m TXH 150F OKC50 8m TXH 150 OKC25 4m * TXH 150 OKC25 8m * TXH 150F OKC25 4m * TXH 150F OKC25 8m * TXH 150 OKC25 4m ** TXH 150 OKC25 8m ** TXH 150V OKC25 4m ** TXH 150V OKC25 4m ** TXH 150F OKC25 4m ** TXH 150F OKC25 4m ** * Passar endast till Origo Tig 150i/200i ** Passar bl.a Caddy Tig 150i/200i

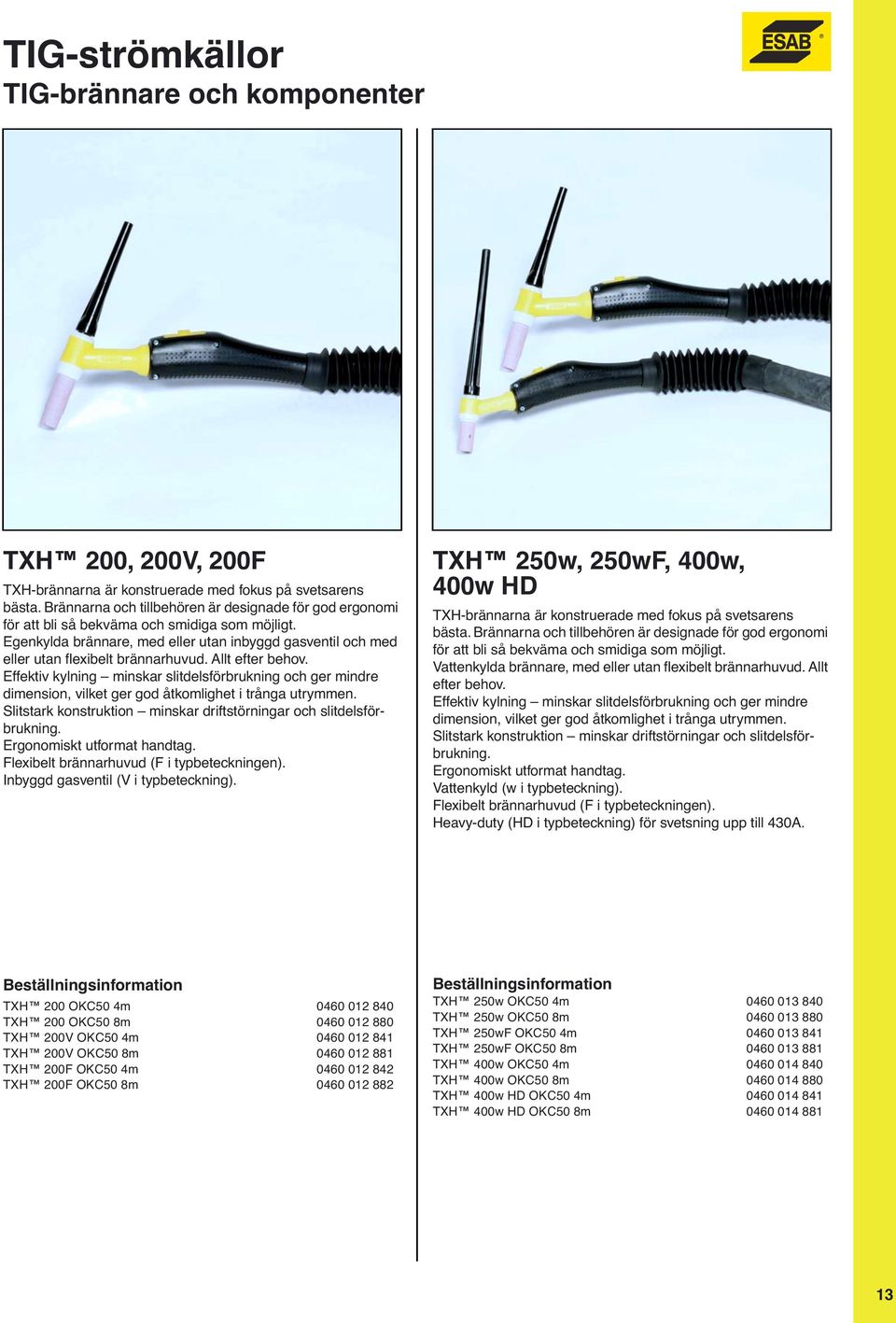

15 TIGströmkällor TIGbrännare och komponenter TXH 200, 200V, 200F TXHbrännarna är konstruerade med fokus på svetsarens bästa. Brännarna och tillbehören är designade för god ergonomi för att bli så bekväma och smidiga som möjligt. Egenkylda brännare, med eller utan inbyggd gasventil och med eller utan flexibelt brännarhuvud. Allt efter behov. Effektiv kylning minskar slitdelsförbrukning och ger mindre dimension, vilket ger god åtkomlighet i trånga utrymmen. Slitstark konstruktion minskar driftstörningar och slitdelsförbrukning. Ergonomiskt utformat handtag. Flexibelt brännarhuvud (F i typbeteckningen). Inbyggd gasventil (V i typbeteckning). TXH 250w, 250wF, 400w, 400w HD TXHbrännarna är konstruerade med fokus på svetsarens bästa. Brännarna och tillbehören är designade för god ergonomi för att bli så bekväma och smidiga som möjligt. Vattenkylda brännare, med eller utan flexibelt brännarhuvud. Allt efter behov. Effektiv kylning minskar slitdelsförbrukning och ger mindre dimension, vilket ger god åtkomlighet i trånga utrymmen. Slitstark konstruktion minskar driftstörningar och slitdelsförbrukning. Ergonomiskt utformat handtag. Vattenkyld (w i typbeteckning). Flexibelt brännarhuvud (F i typbeteckningen). Heavyduty (HD i typbeteckning) för svetsning upp till 430A. TXH 200 OKC50 4m TXH 200 OKC50 8m TXH 200V OKC50 4m TXH 200V OKC50 8m TXH 200F OKC50 4m TXH 200F OKC50 8m TXH 250w OKC50 4m TXH 250w OKC50 8m TXH 250wF OKC50 4m TXH 250wF OKC50 8m TXH 400w OKC50 4m TXH 400w OKC50 8m TXH 400w HD OKC50 4m TXH 400w HD OKC50 8m

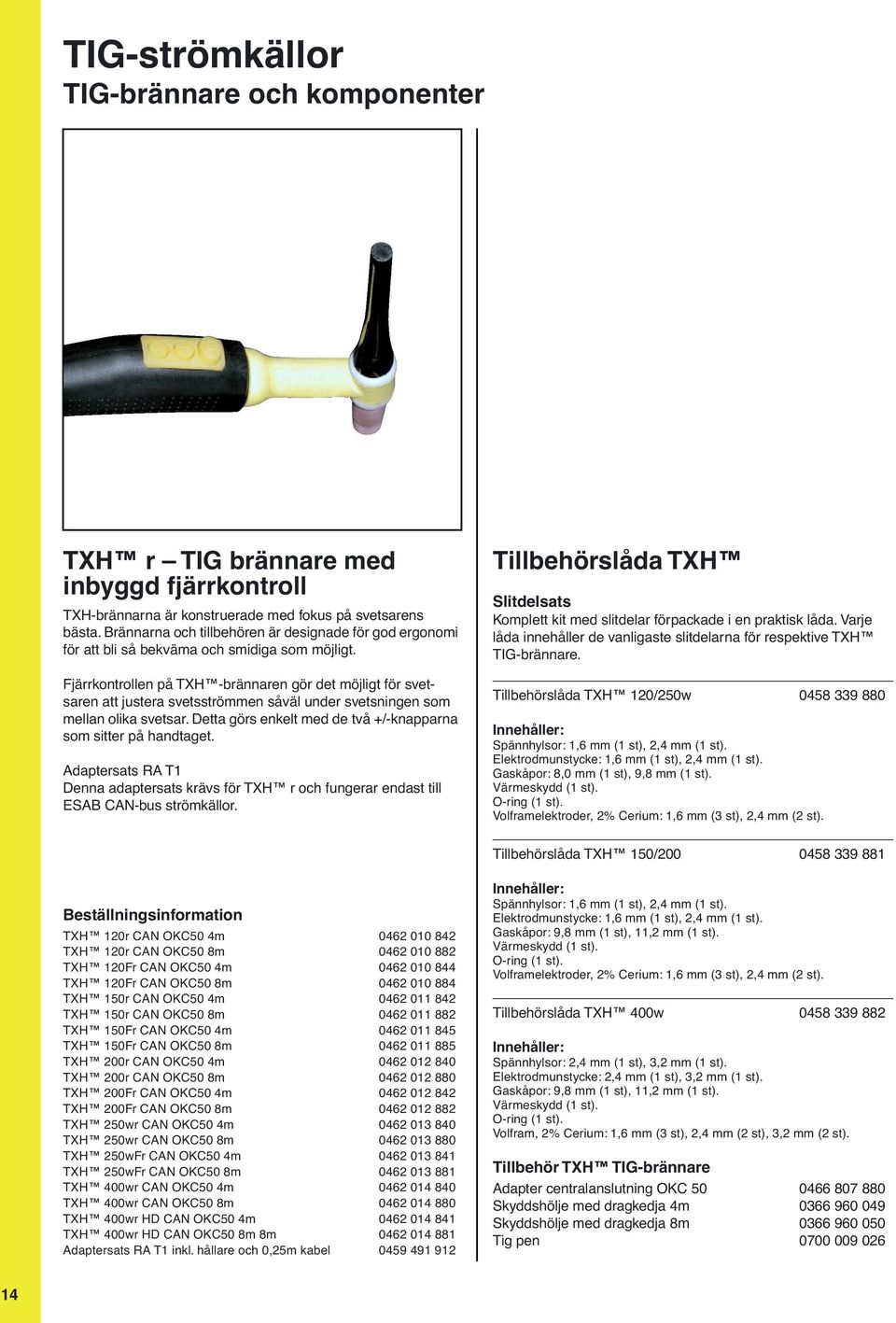

16 TIGströmkällor TIGbrännare och komponenter TXH r TIG brännare med inbyggd fjärrkontroll TXHbrännarna är konstruerade med fokus på svetsarens bästa. Brännarna och tillbehören är designade för god ergonomi för att bli så bekväma och smidiga som möjligt. Fjärrkontrollen på TXH brännaren gör det möjligt för svetsaren att justera svetsströmmen såväl under svetsningen som mellan olika svetsar. Detta görs enkelt med de två +/knapparna som sitter på handtaget. Adaptersats RA T1 Denna adaptersats krävs för TXH r och fungerar endast till ESAB CANbus strömkällor. Tillbehörslåda TXH Slitdelsats Komplett kit med slitdelar förpackade i en praktisk låda. Varje låda innehåller de vanligaste slitdelarna för respektive TXH TIGbrännare. Tillbehörslåda TXH 120/250w Innehåller: Spännhylsor: 1,6 mm (1 st), 2,4 mm (1 st). Elektrodmunstycke: 1,6 mm (1 st), 2,4 mm (1 st). Gaskåpor: 8,0 mm (1 st), 9,8 mm (1 st). Värmeskydd (1 st). Oring (1 st). Volframelektroder, 2% Cerium: 1,6 mm (3 st), 2,4 mm (2 st). Tillbehörslåda TXH 150/ TXH 120r CAN OKC50 4m TXH 120r CAN OKC50 8m TXH 120Fr CAN OKC50 4m TXH 120Fr CAN OKC50 8m TXH 150r CAN OKC50 4m TXH 150r CAN OKC50 8m TXH 150Fr CAN OKC50 4m TXH 150Fr CAN OKC50 8m TXH 200r CAN OKC50 4m TXH 200r CAN OKC50 8m TXH 200Fr CAN OKC50 4m TXH 200Fr CAN OKC50 8m TXH 250wr CAN OKC50 4m TXH 250wr CAN OKC50 8m TXH 250wFr CAN OKC50 4m TXH 250wFr CAN OKC50 8m TXH 400wr CAN OKC50 4m TXH 400wr CAN OKC50 8m TXH 400wr HD CAN OKC50 4m TXH 400wr HD CAN OKC50 8m 8m Adaptersats RA T1 inkl. hållare och 0,25m kabel Innehåller: Spännhylsor: 1,6 mm (1 st), 2,4 mm (1 st). Elektrodmunstycke: 1,6 mm (1 st), 2,4 mm (1 st). Gaskåpor: 9,8 mm (1 st), 11,2 mm (1 st). Värmeskydd (1 st). Oring (1 st). Volframelektroder, 2% Cerium: 1,6 mm (3 st), 2,4 mm (2 st). Tillbehörslåda TXH 400w Innehåller: Spännhylsor: 2,4 mm (1 st), 3,2 mm (1 st). Elektrodmunstycke: 2,4 mm (1 st), 3,2 mm (1 st). Gaskåpor: 9,8 mm (1 st), 11,2 mm (1 st). Värmeskydd (1 st). Oring (1 st). Volfram, 2% Cerium: 1,6 mm (3 st), 2,4 mm (2 st), 3,2 mm (2 st). Tillbehör TXH TIGbrännare Adapter centralanslutning OKC Skyddshölje med dragkedja 4m Skyddshölje med dragkedja 8m Tig pen

17 TIGutrustning TIGbrännare och komponenter Gaskåpor, spännhylsor, elektrodmunstycke och gaslinser till TXH brännare. Typ TXH 120/250w TXH 150/200 TXH 400w Nr 4 Ø 6,4 Gaskåpa standard Nr 5 Ø 8, Nr 6 Ø 9, Nr 7 Ø 11, Nr 8 Ø 12, Nr 10 Ø 15, Nr 12 Ø Ø 1,0 Spännhylsa standard och Ø 1,6 för gaslins Ø 2, Ø 3, Ø 4, Ø 4, Ø 1,0 Elektrodmunstycke Ø 1,6 standard Ø 2, Ø 3, Ø 4,04, Värmeskydd Nr 4 Ø 6,4 Gaskåpa för gaslinss Nr 5 Ø 8, Nr 6 Ø 9, Nr 7 Ø 11, Nr 8 Ø 12, Kort Ø 17, Ø 1,0 Gaslins Ø 1, Ø 2, Ø 3, Ø 4, Ø 4, Värmeskydd Nr 6 Ø 9,8 Extra stor gaskåpa för Nr 8 Ø 12,7 extra stor gaslins Nr 10 Ø 15, Nr 12 Ø Kort Ø Ø 2,4 Extra stor gaslins Ø 3, Ø 4,04, Värmeskydd Exempel Volframelektroder L=175 mm Dimension mm W Grön Ren Volfram AC WT20 Röd 2% torium DC WC20 Grå 2% cerium AC/DC Gold Plus Guld 1,5% lantan AC/DC 1,0x ,6x ,4x ,2x ,0x ,8x

18 Halvautomater Kompakta Origo Mag C140/C150/C170/ C200/C250 Power Smoothing Device ger utmärkta svetsningsegenskaper med enfasanslutna svetsutrustningar. Enkelt att växla polaritet gör att både konventionell solidtråd och gaslös rörtråd kan svetsas. Enkel parameterinställning en svetsutrustning för alla. Origo Mag C140/C150; Svetspistol MXL 150V 2,5 m (kontaktmunstycke 0,8) matarrulle 0,60,8. Origo Mag C170/C200; MXL m (kontaktmunstycke 0,8) matarrulle 0,60,8. Origo Mag C250; MXL m (kontaktmunstycke 1,0) matarrulle 0,81,0. Samtliga maskiner; 3 m nätledning med anslutningsdon, 3 m återledare med klamma och gasslang 1,5 m. C140 C150 C170 C200 C250 Nätanslutning, V/Hz 230 1fas 230 1fas 230 1fas 230 1fas 230 1fas 50/60 50/60 50/60 50/60 50/60 Max ström vid 20% intermittens, A Max ström vid 30% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Trådmatning, m/min 2,014 2,014 1,017 1,017 1,919 Intervall/punktsvets Tomgångsspänning, V ,530,5 19,535,5 17,533 19,542,5 Vikt, kg 25 37, Origo Mag C140 (230V 1fas 50/60 Hz) Origo Mag C150 (230V 1fas 50/60 Hz) Origo Mag C170 (230V 1fas 50/60 Hz) Origo Mag C200 (230V 1fas 50/60 Hz) * Origo Mag C250 (230V 1fas 50/60 Hz) * Digital V/Ameter (Origo Mag C170/C200/C250) Hjulsats (Origo Mag C140) *Sälj ej i Sverige pga kräver mycket hög säkring 20/32 A, typ D. Origo Mig C170 3ph/C200 3ph/ C250 3ph Origo Mig C170 3ph/C200 3ph/C250 3ph är stegreglerade, kompakta halvautomatströmkällor. Låg vikt och inbyggt matarverk gör dem praktiska för lantbruk, reparationsverkstäder och lättare tillverkning. Origo Mig C170/C200 3ph: MXL m (kontaktmunstycke 0,8) matarrulle 0,60,8 mm. Origo Mig C250 3ph: MXL m (kontaktmunstycke 1,0) matarrulle 0,81,0. Alla maskiner: 3 m nätledning med stickpropp, 3 m återledare med klamma, gasflaskhylla med kedja. C170 3fas C200 3fas C250 3fas Nätanslutning, V/Hz fas 50/ fas 50/60 230/ fas 50/60 Max ström vid 35% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Trådmatning, m/min Intervall/punktsvets Tomgångsspänning, V 15,530,6 1631, Vikt, kg 63,5 72,5 82 Origo Mig C170 3ph (400415V, 3fas, 50/60 Hz) Origo Mig C200 3ph (400415V, 3fas, 50/60 Hz) Origo Mig C250 3ph (400415V, 3fas, 50/60 Hz) Origo Mig C250 3ph (230/400415V 3fas, 50/60 Hz) Digital V/Ameter Polaritetsombyteskit (Origo Mig C170 3fas)

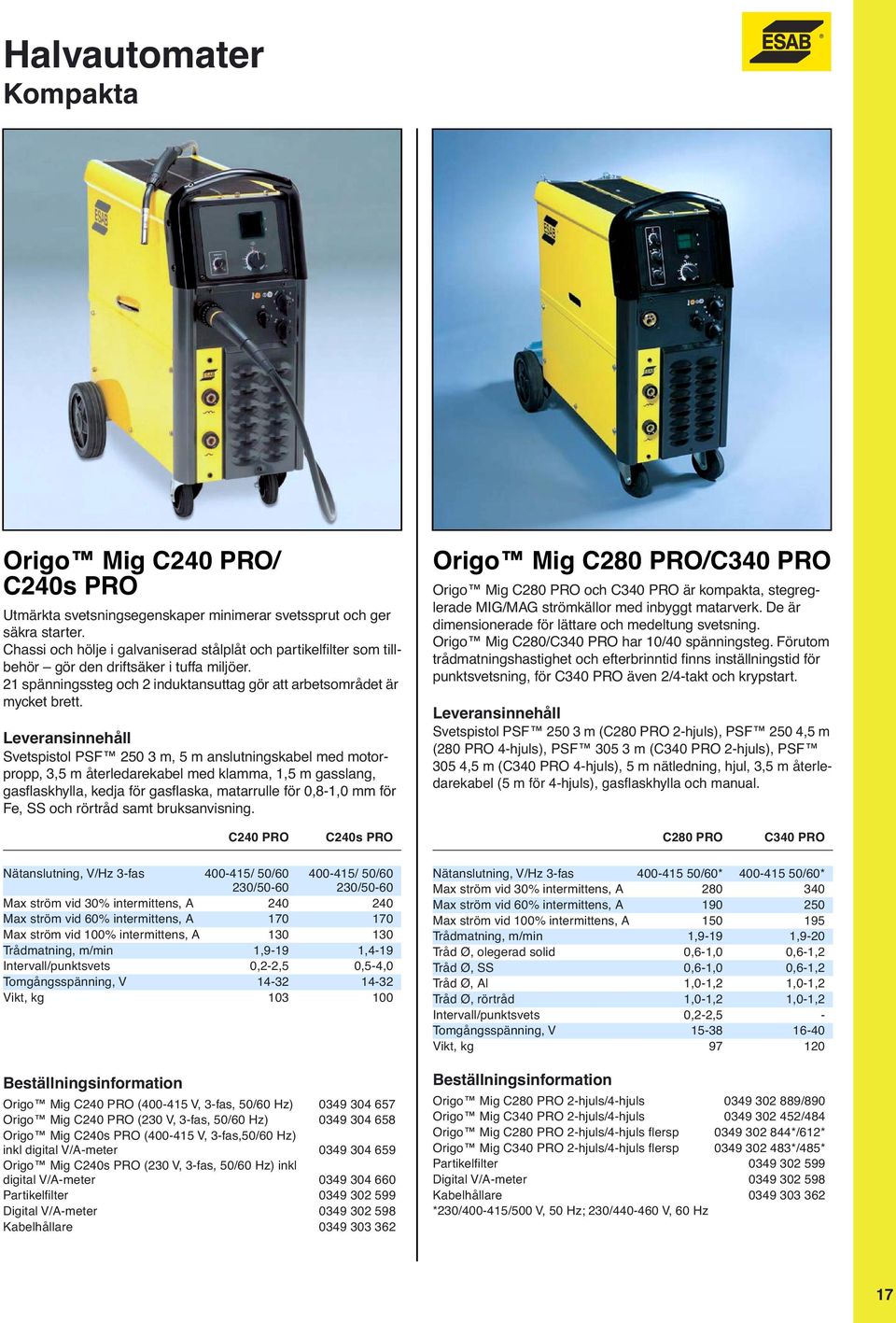

19 Halvautomater Kompakta Origo Mig C240 PRO/ C240s PRO Utmärkta svetsningsegenskaper minimerar svetssprut och ger säkra starter. Chassi och hölje i galvaniserad stålplåt och partikelfilter som tillbehör gör den driftsäker i tuffa miljöer. 21 spänningssteg och 2 induktansuttag gör att arbetsområdet är mycket brett. Svetspistol PSF m, 5 m anslutningskabel med motorpropp, 3,5 m återledarekabel med klamma, 1,5 m gasslang, gasflaskhylla, kedja för gasflaska, matarrulle för 0,81,0 mm för Fe, SS och rörtråd samt bruksanvisning. C240 PRO C240s PRO Nätanslutning, V/Hz 3fas / 50/60 230/ / 50/60 230/5060 Max ström vid 30% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Trådmatning, m/min 1,919 1,419 Intervall/punktsvets 0,22,5 0,54,0 Tomgångsspänning, V Vikt, kg Origo Mig C240 PRO ( V, 3fas, 50/60 Hz) Origo Mig C240 PRO (230 V, 3fas, 50/60 Hz) Origo Mig C240s PRO ( V, 3fas,50/60 Hz) inkl digital V/Ameter Origo Mig C240s PRO (230 V, 3fas, 50/60 Hz) inkl digital V/Ameter Partikelfilter Digital V/Ameter Kabelhållare Origo Mig C280 PRO/C340 PRO Origo Mig C280 PRO och C340 PRO är kompakta, stegreglerade MIG/MAG strömkällor med inbyggt matarverk. De är dimensionerade för lättare och medeltung svetsning. Origo Mig C280/C340 PRO har 10/40 spänningsteg. Förutom trådmatningshastighet och efterbrinntid finns inställningstid för punktsvetsning, för C340 PRO även 2/4takt och krypstart. Svetspistol PSF m (C280 PRO 2hjuls), PSF 250 4,5 m (280 PRO 4hjuls), PSF m (C340 PRO 2hjuls), PSF 305 4,5 m (C340 PRO 4hjuls), 5 m nätledning, hjul, 3,5 m återledarekabel (5 m för 4hjuls), gasflaskhylla och manual. C280 PRO C340 PRO Nätanslutning, V/Hz 3fas /60* /60* Max ström vid 30% intermittens, A Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Trådmatning, m/min 1,919 1,920 Tråd Ø, olegerad solid 0,61,0 0,61,2 Tråd Ø, SS 0,61,0 0,61,2 Tråd Ø, Al 1,01,2 1,01,2 Tråd Ø, rörtråd 1,01,2 1,01,2 Intervall/punktsvets 0,22,5 Tomgångsspänning, V Vikt, kg Origo Mig C280 PRO 2hjuls/4hjuls /890 Origo Mig C340 PRO 2hjuls/4hjuls /484 Origo Mig C280 PRO 2hjuls/4hjuls flersp */612* Origo Mig C340 PRO 2hjuls/4hjuls flersp */485* Partikelfilter Digital V/Ameter Kabelhållare *230/400415/500 V, 50 Hz; 230/ V, 60 Hz 17

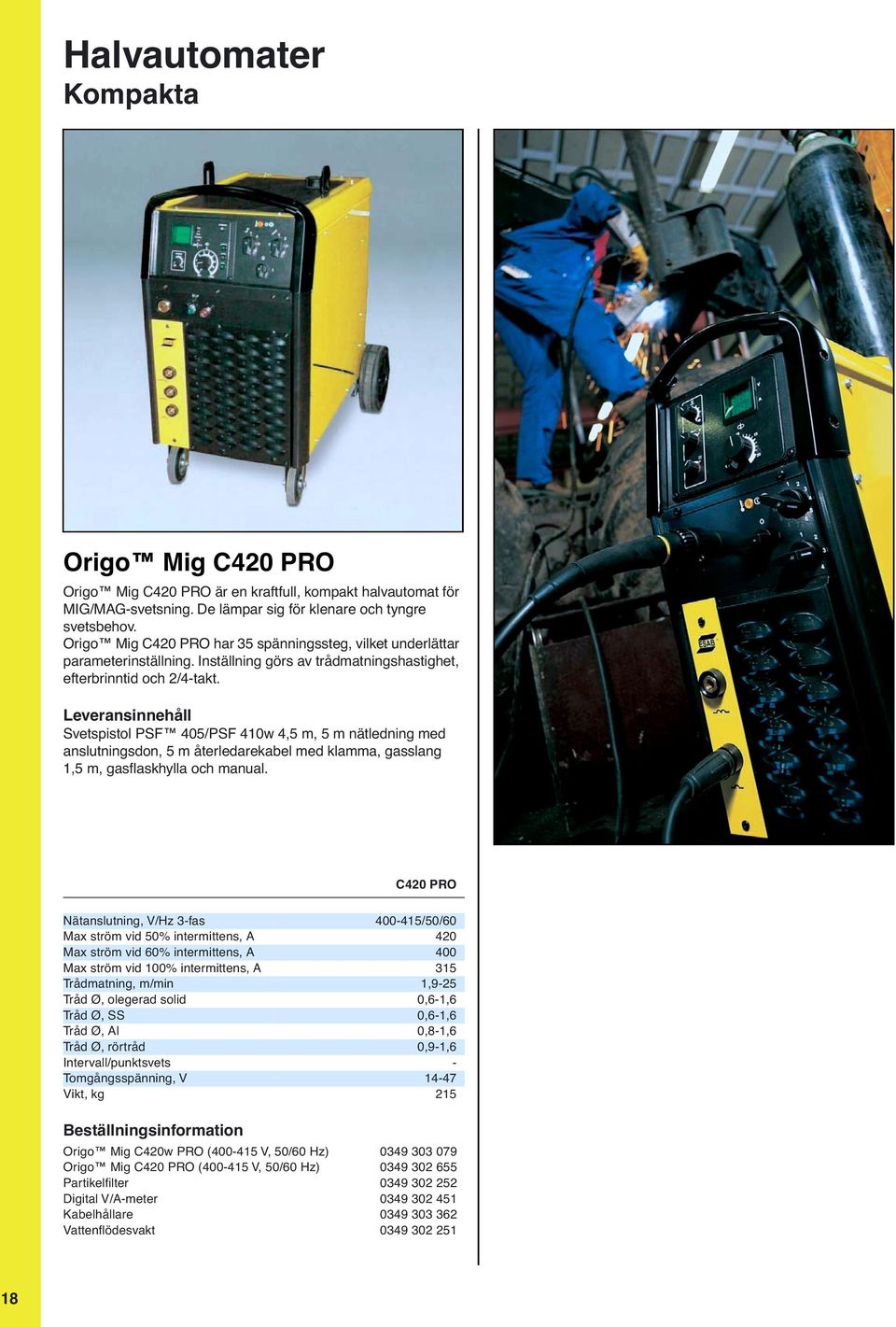

20 Halvautomater Kompakta Origo Mig C420 PRO Origo Mig C420 PRO är en kraftfull, kompakt halvautomat för MIG/MAGsvetsning. De lämpar sig för klenare och tyngre svetsbehov. Origo Mig C420 PRO har 35 spänningssteg, vilket underlättar parameterinställning. Inställning görs av trådmatningshastighet, efterbrinntid och 2/4takt. Svetspistol PSF 405/PSF 410w 4,5 m, 5 m nätledning med anslutningsdon, 5 m återledarekabel med klamma, gasslang 1,5 m, gasflaskhylla och manual. C420 PRO Nätanslutning, V/Hz 3fas /50/60 Max ström vid 50% intermittens, A 420 Max ström vid 60% intermittens, A 400 Max ström vid 100% intermittens, A 315 Trådmatning, m/min 1,925 Tråd Ø, olegerad solid 0,61,6 Tråd Ø, SS 0,61,6 Tråd Ø, Al 0,81,6 Tråd Ø, rörtråd 0,91,6 Intervall/punktsvets Tomgångsspänning, V 1447 Vikt, kg 215 Origo Mig C420w PRO ( V, 50/60 Hz) Origo Mig C420 PRO ( V, 50/60 Hz) Partikelfilter Digital V/Ameter Kabelhållare Vattenflödesvakt

21 Halvautomater Halvautomater Origo Mig L305/L405 Origo Mig L305/L405 svetsutrustning är anpassade för en rad applikationer, t ex bilverkstäder, metallvaruindustri, produktion av stålmöbler och hushållsmaskiner. Utrustningen består av strömkälla Origo Mig L305/L405, matarverk Origo Feed L302 alternativt L304, anslutningkablage och svetspistol PSF spänningssteg ger optimal möjlighet till noggrann inställning av rätt bågspänning. (L405). Två induktansuttag för olika applikationer. IP 23 för säkerhet vid utomhusarbeten. Lättförståelig inställningspanel för snabb igångsättning. 5 meter nätledning (med plug för 400 V) återledare med klamma, vridstycke för matarverk samt gasflaskhylla. Origo Mig L305 Origo Mig L405 Nätanslutning, V/Hz 400/415, 3~ /400415/500, 3~ 50; 230/400460, 3~ 60 Säkring, trög, A Nätkabel, Ø, mm 2 4x2,5 4x2,5 Max ström vid 25% 300/29 intermittens, A/V Max ström vid 50% 400/34 intermittens, A/V Max ström vid 60% 190/24 365/32 intermittens, A/V Max ström vid 100% 150/22 280/28 intermittens, A/V Tomgångsspänning, V Vikt, kg Origo Mig L305 (400415V 50Hz) Origo Mig L405 (400415V 50Hz) Origo Mig L405 (230/400415&500V 50Hz; 230/ Hz) Origo Mig L405w (400415V 50Hz) Origo Mig L405w (230/400415/500V 50Hz; 230/ V 60Hz) Kabelset egenkyld 1,7 m, 50 mm 2 * Kabelset egenkyld 5,0 m, 50 mm Kabelset vattenkyld 5,0 m, 50 mm Kabelset egenkyld 10,0 m, 50 mm Kabelset vattenkyld 10,0 m, 50 mm PSF m PSF 305 4,5 m PSF m PSF 405 4,5 m PSF 410w 3 m PSF 410w 4,5 m Digital V/Ameter (Origo Mig L305) Digital V/Ameter (Origo Mig L405) Tippskydd avlastningsarm (Origo Mig L305) Tippskydd avlastningsarm (Origo Mig L405) Förstärkare för avlastningsarm * Kabelset egenkyld 1,7 m ( ) kombinerad med matarverk Feed L304w är komplett för vattenkylning. För förlängningskablar, se sid 31 För matarenheter, se sid

22 Halvautomater Halvautomater Origo Mig 320 Origo Mig 320 är en stegreglerad strömkälla för MIG/MAGsvetsning. Med hela 40 spänningssteg och 2 induktansuttag är den avpassad för krävande produktionssvetsning i klena till medelgrova konstruktioner. Kraftigt, galvaniserat chassie gör den tålig mot svåra arbetsmiljöer. De breda ström och spänningsområdena ger ett brett användningsområde. Utförande med digital display kan fås som standard, fabriksmonterat. Väl dimensionerade hjul, kraftiga lyftöglor och ett underrede avpassat för trucktransport gör den lätt att flytta. Origo Mig 320 kombineras med Origo FeedAirmatic och Origo Feed 302 M11, 304 M12 och 484 M12. 5 m nätkabel, hjul, 5 m återledarekabel med klamma, gasflaskhylla och vridstycke samt manual. Origo Mig 320 Nätanslutning, V/Hz , 3~50/60 Säkring, trög, A 2016 Nätkabel, Ø, mm 2 4x2,5 Max ström vid 30% intermittens, A 320 Max ström vid 60% intermittens, A 250 Max ström vid 100% intermittens, A 195 Inställningsområde, A Tomgångsspänning, V 1640 Vikt, kg 111 Origo Mig 320 ( V, 50/60 Hz) Origo Mig 320 ( V, 50/60 Hz) med V/Ameter Origo Mig 320 flersp * Partikelfilter Digital V/Ameter Kabelhållare Tippskydd avlastningsarm *230/400415/500 V, 50 Hz; 230/ V, 60 Hz För matarenheter, se sid 2529 Origo Mig 410/510 Origo Mig 410 och 510 är stegreglerade strömkällor för tyngre MIG/MAGsvetsning. 40 spänningssteg gör dem lätta att ställa in för bästa resultat och de finns med eller utan vattenkylaggregat. Två induktansuttag på Origo Mig 410 och tre på Origo Mig 510 optimerar parametersättningen. De kraftiga hjulen och lyftöglorna samt underredets utformning för trucktransport gör dem lätta att flytta. Strömkällorna kombineras med Origo FeedAirmatic M10, Origo Feed 302 M11, 304 M12 och 484 M12 respektive Origo YardFeed m nätledning, hjul, återledarekabel med klamma, gasflaskhylla och vridstycke samt manual. Origo Mig 410 Origo Mig 510 Nätanslutning, V/Hz , 3~50/ , 3~50/ 60 Säkring, trög, A Nätkabel, Ø, mm 2 4x2,5 4x6 Max ström vid 50% intermittens, A 400 Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Tomgångsspänning, V Vikt, kg Origo Mig 410/410w /407 Origo Mig 410/410w med V/A /564 Origo Mig 510/510w /403 Origo Mig 410/410w flersp */711* Origo Mig 510/510w flersp */435* Partikelfilter Kabelhållare Digital V/Ameter (för Origo Mig 410/510) /424 Vattenflödesvakt Tippskydd avlastningsarm Förstärkare för avlastningsarm *230/400415/500 V, 50 Hz; 230/ V, 60 Hz För matarenheter, se sid

23 Halvautomater Halvautomater Origo Mig 400t/500t Origo Mig 400t och 500t är steglöst tyristorstyrda strömkällor för MIG/MAGsvetsning, som är väl dimensionerade för mycket krävande svetsning. Finns såväl med som utan vattenkylaggregat. Breda inställningsområden för både ström och spänning gör det lätt att hitta rätt parametrar för olika behov. Motstår tuffa miljöer tack vare det kraftiga chassit i galvaniserad stålplåt. Stora hjul, kraftiga lyftöglor och ett underrede avpassat för trucktransport gör dem enkla att flytta. Origo Mig 400t och 500t kombineras med Origo FeedAirmatic M10, Origo Feed 304/ 484 M13 och Origo YardFeed 200 (med eller utan V/Ameter) 5 meter nätledning, hjul, återledarekabel med klamma, gasflaskhylla, vridstycke och manual. Origo Mig 400t Origo Mig 500t Nätanslutning, V/Hz /50, 230/400415/ 500, 50Hz; 230/ , 60Hz /50, 230/400415/ 500, 50Hz; 230/ , 60Hz Säkring, trög, A Nätkabel, Ø, mm 2 4x4 4x6 Max ström vid 45% intermittens, A 400 Max ström vid 60% intermittens, A Max ström vid 100% intermittens, A Inställningsområde, A Tomgångsspänning, V Vikt, kg Origo Mig 400t ( V, 50 Hz) Origo Mig 400tw ( V, 50 Hz) Origo Mig 500t ( V, 50 Hz) Origo Mig 500tw ( V, 50 Hz) Origo Mig 400t flersp * Origo Mig 400tw flersp * Origo Mig 500t flersp * Origo Mig 500tw flersp * Partikelfilter Digital V/Ameter Vattenflödesvakt Kabelhållare *230/400415/500 V, 50 Hz; 230/ V, 60 Hz För matarenheter, se sid 2529 Origo Mig 630t MAGMA En kostnadseffektiv lösning för MIG/MAG, MMA och kolbågsmejsling. Galvaniserad stålplåt i hölje och chassie samt partikelfilter som extra tillbehör gör Origo Mig 630t MAGMA mycket tålig i svåra miljöer. Nätspänningskompensation säkrar exakta svetsparametrar även vid ostabil nätspänning. Steglös tyristorstyrning gör det lätt att finna bästa parameterset och möjliggör fjärreglering. Inbyggt kylaggregat med ELP, ESAB LogicPump som automatiskt startar kylvattenpumpen då vattenkyld pistol inkopplas, förhindrar överhettning av pistol. Origo Mig 630t MAGMA kombineras med Origo FeedAirmatic M10, Origo Feed 304/484 M13 och Origo YardFeed 200 (med eller utan V/A meter). 5 m nätledning, hjul, återledarekabel med tving, gasflaskhylla, vridstycke för matarverk samt manual. Origo Mig 630t MAGMA Nätanslutning, V/Hz 230/400/415/50050, 230/440/ 550/60 Säkring, trög, A 50 Nätkabel, Ø, mm 2 4X10 Max ström vid 60% intermittens, A 630 Max ström vid 100% intermittens, A 500 Inställningsområde, A Tomgångsspänning, V 1855 Vikt, kg 254 Origo Mig 630tw MAGMA Origo Mig 630t MAGMA (utan vattenkyl) Partikelfilter Digital V/Ameter Vattenflödesvakt Kabelhållare Start booster För matarenheter, se sid

24 Halvautomater Kompakta/Halvautomater Origo Mig C3000i/L3000i Origo Mig C3000i och L3000i är de professionella svetsarnas ideala utrustning för varierande behov upp till 300 A vid MIG/ MAG och MMAsvetsning. Lätt att använda och ger hög svetskvalitet. Strömkällorna är utvecklade tillsammans med trådmatarenheten Origo Feed L3004 för att ge optimal funktion. I den kompakta versionen sitter matarverket inbyggt i strömkällan. Versionen med separat matarverk ger optimal flexibilitet av layout då kablaget tillåter en arbetsradie av 15 meter. Standardtillbehör som hjulsats, lyftögla ger också fördelar vid anpassning av specifika behov. QSet är en integrerad funktion i inställningspanelen MA23A som ger en unik möjlighet att ställa in svetsparametrarna i kortbågsområdet. QSet är smart några sekunders svetsning gör att du ser hur ljusbågen stabiliseras till optimal funktion. QSet ger inte bara en stabil kortbåge automatiskt, den ser till att parametrarna behålls. Origo Mig C3000i Origo Mig L3000i Aristo Mig C3000i/L3000i Utvecklad för avancerad svetsning (PulsMig) upp till 300 A. Aristo Mig C3000i och L3000i är ideala utrustningar vid krävande svetsningar i legerade material med materialtjocklekar upp till 5 mm och där kraven på svetsningsegenskaper och kvalitet är de allra högsta. Strömkällan är utvecklad till att kombineras med trådmatningssystemen Aristo Feed L3004 och Aristo YardFeed Kompaktversionen har matarverket inbyggt i strömkällan. Versionen med separat matarverk kan kabelset på upp till 15 m (vid pulsning max 8 m) anslutas för att få en layout anpassad till behoven. Standardtillbehör som hjulsats och lyftögla ger också fördelar vid anpassning till specifika behov. 5 m nätledning med anslutningsdon, återledarekabel med klamma. Aristo Mig C3000i Aristo Mig L3000i 22 Nätanslutning, V/Hz 3~400, 50/60 400, 3~50/60 Säkring, trög, A Nätkabel, Ø, mm 2 4x2,5 4x2,5 Max ström vid 35% intermittens, A 300/29V 300/29V Max ström vid 60% intermittens, A 240/24V 240/26V Max ström vid 100% intermittens, A 200/24V 200/24V Tomgångsspänning, V Vikt, kg Origo Mig L3000i och Origo Feed L3004 MA23, inkl. PSF 305 3m, återledare 4,5m, kabelset 1,7m Origo Mig L3000i och Origo Feed L3004 MA23A, inkl. PSF 305 3m, återledare 4,5m, kabelset 1,7m Mig L3000i Origo Mig C3000i, MA23, inkl. PSF 305 4,5 m och återledarkabel 4,5 m Origo Mig C3000i, MA23A, inkl. PSF 305 4,5 m och återledarkabel 4,5 m Kyl CoolMidi Flerspänningsenhet TUA Handtag separat installation TUA1 (2 st krävs) För matarenheter, se sid 2529 För vagnar, se sid 42 För fjärreglage, se sid 4547 Nätanslutning, V/Hz 400, 3~50/60 400, 3~ 50/60 Säkring, trög, A Nätkabel, Ø, mm 2 4x2,5 4x2,5 Max ström vid 35% intermittens, A 300/29V 300/29V Max ström vid 60% intermittens, A 240/26V 240/26V Max ström vid 100% intermittens, A 200/24V 200/24V Tomgångsspänning, V Vikt, kg Nätanslutning, V/Hz 400, 3~50/60 400, 3~ 50/60 Säkring, trög, A Nätkabel, Ø, mm 2 4x2,5 4x2,5 Aristo Mig C3000i, MA Mig L3000i Kyl CoolMidi Flerspänningsenhet TUA Handtag separat installation TUA1 (2 st krävs) För matarenheter, se sid 2529 För vagnar, se sid 42 För fjärreglage, se sid 4547
