1 MAKING MODERN LIVING POSSIBLE Katalog proizvoda 2012 Tehnika grejanja 50 miliona ljudi u svetu Sa zadovoljstvom koristi Danfoss proizvode 15-20% prosečne uštede Energije korišćenjem Danfoss proizvoda i sistema za energetsku efikasnost

2 Za odgovore na vaša pitanja u vezi Danfoss grejne tehnike na raspolaganju je: Danfoss d.o.o. Đorđa Stanojevića 14, Novi Beograd, Srbija Telefon: Fax: Tehnička podrška: Logistika: Web: Za pravilnu primenu, puštanje u rad, upotrebu i servisiranje Danfoss regulacione opreme na usluzi vam stoje naši ovlašćeni SERVISNI PARTNERI: El-tec Mulej - za regulacionu opremu NS Koncept - za regulacionu opremu Knjaževačka 5, Niš Pavleka Miškine 35, Novi Sad Telefon: Telefon: Telefax: Telefax: Sagax - za regulacionu opremu (samo za Beograd) Traco - za razmenjivače toplote i toplotne podstanice Radoja Domanovića 16 Ljube Davidovića 55/6, Beograd Telefon: Telefon: Telefax: Telefax: Tebel - za kalorimetre Vukas Mering - za kalorimetre Vele Nigrinove1, Beograd Dalmatinskih brigada 40, Beograd Telefon/fax: Telefon/fax: Mob: Mob: Za ponovno baždarenje merila utroška energije toplote, obratite se ovlašćenim laboratorijama: JKP Beogradske elektrane Vukas Mering - za kalorimetre Filipa Višnjića 31, Zemun Dalmatinskih brigada 40, Beograd Telefon: Telefon/fax: Telefax: Mob: Navedeni servisni centri vam pomažu kod: Puštanja regulacionih sistema u pogon Odziva na poziv zbog reklamacije nefunkcionalnosti u roku od 24 sata od dostave prijave reklamacije našem servisnom centru i istovremeni početak postupka njegovog rešavanja. Reklamacija se najčešće rešava na samom objektu, ukoliko je puštanje u pogon izvršeno po preporukama proizvođača. Redovnog servisiranja naših proizvoda na terenu i u servisima Stručno podešavanje zahtevanih parametara u svemu prema projektu. Servisna procedura: Uslove Garancije možete naći na pretposlednjoj stranici ovog cenovnika. U slucaju reklamacije, kupac se obraća serviserima koji imaju Ugovor o servisiranju sa firmom Danfoss. Spisak servisera se nalazi na internet stranici: Kupac serviseru šalje popunjen Zahtev za servisni izlazak i tehničku ekspertizu čiji sastavni deo je i Cenovnik servisnih usluga na osnovu koga će Danfoss servisni partner ispostaviti, a podnosilac zahteva je saglasan da će platiti račun ukoliko proizvod nije u garantnom roku ili je kvar Danfoss opreme posledica neadekvatne ugradnje, rukovanja, održavanja i eksploatacionih uslova. Oba dokumenta se nalaze na internet stranici: Na osnovu popunjenog i poslatog Zahteva za servisni izlazak i tehnicku ekspertizu, serviser stupa u kontakt sa kupcem i dogovara se o servisnoj aktivnosti. Nakon servisne aktivnosti, serviser popunjava Reklamacioni zapisnik koji potpisuju i serviser i potpisnik Zahteva. Na osnovu Reklamacionog zapisnika se vrši izdavanje servisnog računa koji plaća: - Danfoss, ukoliko je reklamirani proizvod u garantnom roku i neispravan - Potpisnik Zahteva za servisni izlazak i tehnicku ekspertizu, ukoliko proizvod nije u garantnom roku ili je kvar Danfoss opreme posledica neadekvatne ugradnje, rukovanja, održavanja i eksploatacionih uslova.

3 Katalog DANFOSS Tehnike Grejanja za godinu Poštovani poslovni Partneru, Pred Vama je novi Danfoss katalog Tehnike Grejanja važeći od Obraćamo Vam pažnju na nove proizvode koji se nalaze u ovom Cenovniku: - Danfoss Link je inteligentna i bežična komunikacijska tehnologija namenjena regulaciji radijatorskog i/ili podnog grejanja stambenih i poslovnih prostora kao i regulaciji u smislu koncepta "pametna kuća" - AB-PM Kombinovani automatski limiter protoka i regulacioni ventil za sisteme dvocevnog radijatorskog grejanja AB-PM. - AFQM PN16 Dobro poznata i široko primenjivana serija kombi ventila za daljinsko grejanje od sada postoji i u opciji PN16 i sa dimenzijama do DN DSA 1 Mini kompaktne toplopredajne podstanice daljinskog grejanja kapaciteta 15-80kW - XGC rastavljivi razmenjivači toplote koji posebnu primenu nalaze u sistemima hlađenja i klimatizacije jer imaju izuzetnu efikasnost za male temperaturske razlike. Više o ovim i ostalim proizvodima, kao što su: -Pločasti razmenjivači toplote, -Prolazni ventili za daljinsko grejanje (VS2, VM2, VB2, VGS), -Elektromagnetni ventili i transmiteri pritiska, -Komponente za uljne gorionike, -Leptirice, hvatači, loptaste slavine možete pronaći na Internet stranici naše prezentacije Koristimo ovu priliku da najavimo nove proizvode čija realizacija se očekuje u toku godine: - ECL Web Portal novo i celovito SCADA rešenje za regulatore ECL Comfort 310 koje uključuje web i aplikaciju za iphone. Daje mogućnost pristupa i promene parametara kontrolera putem interneta. - Rotacioni ventili nova i unapređena serija poboljšanih tehničkih karakteristika. - Razmenjivači toplote rastavljivi razmenjivači toplote sa priključcima DN100 i DN125 Takođe, pozivamo Vas da nam se javite i zakažete obuku kojom bi ste proširili znanja o Danfoss proizvodima i njihovoj primeni u sistemima regulacije unutrašnjih instalacija grejanja i klimatizacije kao i sistemima regulacije daljinskog grejanja. Seminare održavamo u Danfoss kancelariji u Beogradu, a moguća je i sertifikacija učesnika nakon svakog seminara. Prijateljski Vas pozdravljamo i želimo uspešnu saradnju i uspešnu poslovnu godinu! U Beogradu, Vaš Danfoss tim Tehnika grejanja

4

5 Tehnika grejanja KATALOG PROIZVODA 2012

6 Strana Radijatorske termostatske glave Radijatorski ventili Dizajn ventili Regulacija vodenog podnog grejanja Električno podno grejanje Living by Danfoss, Sobni termostati Prolazne i trokrake EM slavine 21 Ručni balansni ventili Prestrujni ventili Automatski balansni ventili Regulacioni ventili nezavisni od promene pritiska ABQM Regulatori pritiska i protoka bez pomoćne energije Elektronski regulatori ECL Comfort Senzori temperature Sigurnosni termostati HVAC prolazni i trokraki ventili i elektromotorni pogoni Ultrazvučna merila energije toplote Toplotne podstanice i razmenjivači toplote Pregled proizvoda po kodnom broju Danfoss ne preuzima odgovornost za eventualne greške u katalogu, prospektima i ostalim štampanim materijalima. Danfoss zadržava pravo izmene cena i karakteristika proizvoda bez prethodnog upozorenja. Ovo pravo odnosi se i na već naručene proizvode pod uslovom da te izmene ne menjaju već ugovorene specifikacije. Svi zaštitni znaci u ovom materijalu su vlasništvo (istim redosledom) odgovarajućih preduzeća Danfoss. Danfoss oznake su zaštitni žigovi preduzeća Danfoss A/S. Sva prava zadržana.

7 Abecedni sadržaj proizvoda Proizvod Strana Proizvod Strana Proizvod Strana ABNM 3 AVQM 55 RLV 6 ABNM 30 Danfoss Link CC 16 RLV-K 6 AB-PM 32 Danfoss Link FT 16 RLV-KD 6 AB-QM 29 Danfoss Link HC 17 RLV-KS 6 AB-QT 32 Danfoss Link RS 16 RTX Design set 8 AFA 42 DSA 1 MINI 73 RX 19 AFD 44 ECL SAVA 45 AFP 40 ECL SAVD 45 AFPA 38 ECL Set EFST 14 AFPB 53 EFET/EFIT 15 SH-E01 19 AFPQ, AFPQ 4 51 EFSM Sonometer AFQ 49 FH 13 Termix VX-W 73 AFQM 57 FHF 11 TP AFQM 6 57 FHF- F 11 TP AHQM 59 FHV-A 11 TS2 18 AMB 162, FHV-R 11 TVM-H 10 AME 15QM 30 FH-WT, -WP,-WS 13 TWA-A 3 AME 55Q 30 FJVR 10 TWA-A 11 AME 85Q 30 FTC 10 TWA-K 3 AMI HC TWA-Z 30 AMV(E) 10,13 56 HRB3/HFE3 70 VF2 66 AMV(E) 110NL 30 HRB4/HFE4 70 VF3 68 AMV(E) 20,23 56 LENOTM MSV-B 24 VFG 2 46 AMV(E) 30,33 56 LENOTM MSV-BD 24 VFG AMV(E) 410, living connect 17 VFGS 2 47 AMV(E) living eco 17 VFQ 2 54 AMV(E) MTCV 33 VFQ AMV(E) 55,56 58 PFM VHS 5 AMV(E) 55,56 67 Pt 1000 senzori 63 VHX-DUO 9 AMV(E) 55,56 69 RA VHX-MONO 9 AMV(E) 610, 613, RA VMTD-F-I 74 AMV(E) 85,86 58 RA VRB2 66 AMV(E) 85,86 67 RA VRB3 68 AMV(E) 85,86 69 RA/RTD 2 VRG2 66 AMZ RA15/6 5 VRG3 68 AMZ RA-C 4 XB 75 ASV-BD 27 RAE-K, RAE-H 2 XG 76 ASV-I 27 RA-FN + RAS-C2 4 XGC 76 ASV-M 27 RA-K/-KE/-FNE 5 ASV-P 26 RA-N 4 ASV-PV 26 RA-N 5 AVA 41 RAS-C2 1 AVD 43 RAV 3 AVDO 25 RAVL 3 AVDS 43 RAX Design set 8 AVP 39 RET B 18 AVPA 37 RET/RMT 18 AVPB 52 RET230 CO 20 AVPQ 50 RET230 HC 20 AVQ 48 RLV 6

8 Radijatorski termostati (termostatske glave) Tip Opis Područje [ C] Kapilara [m] Pakov. kom Radijatorski termostat tip RA 2000 RA 2000 punjeni gasom, sa zaštitom od smrzavanja i mogućnošću ograničavanja i fiksiranja postavljene vrednosti temperature za ventile serije RA (RA-N, RA-G, RA-K, RA-KE, RA 15/6, VHS, FHV-A), kao i za ventilske radijatore: Lipovica, Vogel & Noot. 013G2940 RA 2940 Ugrađeni senzor, zaštita od smrzavanja, mogućnost potpunog zatvaranja do pozitivne nule G2992 RA 2992 Daljinski senzor - kapilara, montaža bez alata, zaštita od smrzavanja m 45 Pribor za radijatorski termostat s klik-spojnicom 013G1231 Odvijač za demontažu osigurača protiv krađe (cena za 1 komad) G5245 Osigurač protiv krađe za RA 2990/92 (cena za 1 kom) 20 Podešavanje temperature na radijatorskom termostatu RA Montaža i demontaža osigurača protiv krađe Montaža osigurača Nakon montaže termostatskog senzora utisnite osigurač protiv krađe. Demontaža osigurača Postupak u tri koraka: 1. Odvijač uvijte u otvor osigurača protiv krađe 2. Povucite ka spolja 3. Odvijte alat iz osigurača Radijatorski termostat tip RAS-C 2 RAS-C 2 punjen tečnošću, sa zaštitom od smrzavanja i f-jom zatvaranja do pozitivne nule za ventile serije RA (RA-N, RA-G, RA-K, RA-KE, RA 15/6, VHS, FHV-A), kao i za ventilske radijatore: Lipovica, Vogel & Noot. 013G6040 RAS-C 2 Ugrađeni senzor, zaštita od smrzavanja, mogućnost potpunog zatvaranja do pozitivne nule Podešavanje temperature na radijatorskom termostatu RAS-C 2 Ugaoni adapteri za radijatorski termostat 013G1350 za radijatorski termostat sa klik-spojnicom G1360 za radijatorski termostat s navojem M30x1, Radijatorski termostat za javne prostore (dodatno ojačan) tip RA 2920 RA 2920 punjeni gasom, sa zaštitom od smrzavanja i mogućnošću ograničavanja i fiksiranja postavljene vrednosti temperature 013G2920 RA 2920 Ugrađeni senzor, montaža imbus ključem G2922 RA 2922 Daljinski senzor - kapilara, ključem 2 mm montaža imbus ,0 45 Pribor za ojačani radijatorski termostat, priključak s imbus ključem 013G1236 Imbus ključ 2 mm za montažu RA 2920/22 i navojni odvijač za blokadu RA 2920/ G1232 Osigurač protiv krađe za RA 2920, RA 2922 (pakovanje 50 komada, cena po 1 kom) G1672 Poklopac skale za model RA 2920, RA 2922 (pakovanje 20 komada, cena po 1 kom) G1237 Graničnici hoda za glave RA 2920/22 (pakovanje i cena za 30 kom) 30 Januar

9 Radijatorski termostat RA 2000, RAE Tip Opis Područje [ C] Kapilara [m] Pakov. kom Radijatorski termostat (za ventile drugih proizvođača) tip RAE-K RAE-H RAE-K, RAE-H mogućnost ograničavanja i fiksiranja postavljene vrednosti temperature, navojna spojnica (M30x1,5) -za ventile proizvođača Heimeier, Oventrop i MNG, kao i ventilske radijatore proizvođača Stelrad, Kermi, Purmo, Dia Norm, Diatherm, Radson, Biasi, Ferroli, Korado,. 013G5034 RAE-K 5034 Ugrađeni senzor, zaštita od smrzavanja G5134 RAE-K 5134 Ugrađeni senzor, zaštita od smrzavanja, mogućnost potpunog zatvaranja do pozitivne nule G5036 RAE-K 5036 Daljinski senzor - kapilara, zaštita od smrzavanja ,0 30 -s mogućnošću ograničavanja i fiksiranja postavne vrednosti temperature, navojna spojnica (M28x1) -za ventile proizvođača Herz, kao i za ventilske radijatore s ugrađenim ventilima Herz s fiksnom Kv-vrednošću. 013G5035 RAE-H 5035 Ugrađeni senzor Pribor za radijatorski termostat drugih proizvođača U standardnoj boji RAL 9016, moguća isporuka u svetlo sivoj RAL 7035, tamno sivoj RAL 7016 i crnoj RAL 9005 boji. Osigurač protiv krađe za senzore s navojnim priključkom M30x1,5, RAL 9016, pakovanje po 10 komada, cena je 013G za 1 komad Podešavanje temperature na radijatorskom termostatu RAE-K Radijatorski termostat s elementom za daljinsko podešavanje tip RA 5060 RA 5060 standardna boja RAL 9010, moguća isporuka i u drugim bojama: kadmijum-žuta, čelično siva, svetlo siva i crna, punjeni gasom, sa zaštitom od smrzavanja i mogućnošću ograničavanja i fiksiranja postavljene vrednosti temperature 013G5062 RA , G5065 RA 5065 Radijatorski termostat s elementom za daljinsko podešavanje, pogonom za montažu na ventile tip RA 2000, sa zaštitom od smrzavanja , G5068 RA , G G5194 ugaoni adapter za element za daljinsko podešavanje Adapter za element za daljinsko podešavanje za priključak M30x1,5 Radijatorski termostati za prethodnu seriju ventila tipa RTD RA 2000 termostatski senzor sa navojnim spojem koji odgovara RTD radijatorskim ventilima. RA/RTD 013G2945 RA/RTD RA/RTD termostatska glava Ručice RA 2000 za ventile serije RA (RA-N, RA-G, RA-K, RA-KE, RA 15/6), kao i za ventilske radijatore proizvođača: Lipovica, Vogel & Noot, De Longhi, Buderus. 013G5002 RA 5002 Ručica za RA ventile G3300 RA 3300 Mesingana ručnica za RA ventile za dif. pritisak do 10 bara 8 Januar

10 Elektrotermički pogoni Tip Opis Pakov. kom Elektrotermički pogoni - tip TWA-A -za ventile serije RA (RA-N, RA-G, RA-K, RA-KE, RA 15/6), kao i za ventilske radijatore: Lipovica, Vogel&Noot, De Longhi, Buderus. priključna snaga 2W, dužina priključnog kabla 1,2 m, zaštita IP 41, temperatura okoline 0-60 C 088H3112 TWA-A/NC za RA2000, 230VAC,bez napona zatvoren H3113 TWA-A/NO za RA2000, 230VAC, bez napona otvoren H3110 TWA-A/NC za RA2000, 24V AC ili DC,bez napona zatvoren H3111 TWA-A/NO za RA2000, 24V AC ili DC, bez napona otvoren 60 TWA-A Elektrotermički pogoni - tip TWA-K TWA-K Za sve termostatske radijatorske ventile s priključnim navojem M30x1,5mm i radijatore s ugrađenim ventilom Biasi, Delta, DiaNorm, Ferroli, Henrad, Kaimann, Kermi, Korado, Purmo, Radson, Apolo, Stelrad, Diatherm, Zehnder-Completto Fix, ON-OFF delovanje, 088H3142 TWA-K/NC 230VAC,bez napona zatvoren H3143 TWA-K/NO 230VAC, bez napona otvoren H3140 TWA-K/NC 24V AC ili DC,bez napona zatvoren H3141 TWA-K/NO 24V AC ili DC, bez napona otvoren 60 Elektrotermički pogon, kontinualni signal 0-10V - tip ABNM za sve Danfoss RA ventile i radijatore s ugrađenim ventilom: Lipovica, Vogel & Noot, De Longhi, Buderus, Ocean, modulirajuća regulacija, NC, dužina priključnog kabla 1m, zaštita IP40, maks. temperatura okoline 50 C ABNM 082F1091 ABNM za RA2000, 24V AC, 1,5W, upravljački napon 0-10V DC - Radijatorski termostati za stare ventile tipa RAV i RAVL Područje Kapilara Pakov. Tip Opis [ C] [m] kom Radijatorski termostat za ventile tipa RAVL RAVL 013G2950 RAVL G2952 RAVL 2952 Ugrađeni senzor sa zaštitom od smrzavanja, za ventile s prečnikom nastavka 26 mm Daljinski senzor sa zaštitom od smrzavanja, za ventile s prečnikom nastavka 26 mm m 60 Radijatorski termostat za ventile tipa RAV RAV 013G2960 RAV G2962 RAV 2962 Ugrađeni senzor sa zaštitom od smrzavanja, za ventile s prečnikom nastavka 34 mm Daljinski senzor sa zaštitom od smrzavanja, za ventile s prečnikom nastavka 34 mm m 45 Rezervni delovi za stare ventile tipa RAV i RAVL 013U0070 Igla za termostatske ventile RAV i RAVL (isporuka u pakovanju od 10 kom, cena za kom) 10 Januar

11 Termostatski radijatorski ventili Tip Opis radijator Priključak sistem k V [m³/h] Pak. kom Ventili s predpodešavanjem protoka tip RA-N - unutrašnji navoj priključak prema sistemu je sa unutrašnjim navojem, nikovan, za dvocevne sisteme 013G0011 ugaoni 90 ugaoni RA-N 013G0012 Pravi G0151 RA-N 10 ugaoni specijalni (UK varijanta) 3/8" SN 3/8" UN 0,04-0, G0231 Tro-osni desni G0232 Tro-osni levi 54 Pravi 013G0013 ugaoni G0014 Pravi G0153 RA-N 15 ugaoni specijalni (UK varijanta) 1/2" SN 1/2" UN 0,04-0, G0233 Tro-osni desni 54 ugaoni specijalni (UK) 013G0234 Tro-osni levi G0015 ugaoni 36 0,1-1,04 013G0016 RA-N 20 Pravi 3/4" SN 3/4" UN 36 Tro-osni 013G0155 ugaoni specijalni (UK varijanta) 0,16-0,8 56 levi Desni 013G0037 ugaoni 30 RA-N 25 1" SN 1" UN 0,1-1,04 013G0038 Pravi 30 Ventili s predpodešavanjem protoka za sisteme grejanja i hlađenja tip RA-C sa predpodešavanjem protoka, priključak prema instalaciji je saspoljašnjim navojem, niklovan RA-C 013G3094 RA-C 15 Pravi 3/4" SN 3/4" SN 0,3-0, G3096 RA-C 20 Pravi 1" SN 1" SN 0,8-2,6 48 Pribor i rezervni delovi za termostatske ventile 013G0290 Igla za RA ventile (isporuka samo u pakovanjima od po 10 kom.) G3100 Koleno 90-1/2" G0294 Osigurač predpodešenja protoka L0152 Slavina za punjenje i pražnjenje 5 013G3085 Alat za izmenu gornjeg dela ventila bez pražnjenja sistema 1 Set radijatorskog ventila RA-FN i termostatske glave RAS-C 2 RA-FN + RAS-C 2 Radijatorski ventil bez predpodešavanja, niklovan, za dvocevne sisteme radijatorskog grejanja Termostatska glava punjena tečnošću, sa zaštitom od smrzavanja i f-jom zatvaranja do pozitivne nule 013G5143 ugaoni 14,45 RA-FN + RAS- 1/2" SN 1/2" UN C2 013G5142 Pravi 14,45 Januar

12 Termostatski radijatorski ventili Tip Opis radijator Priključak sistem k V [m³/h] Pak. kom Ventili s uronskom cevi tip RA 15/6 za jednocevne sisteme, by-pass ugrađen u kućište, udeo protoka kroz radijator w=30%, razmak priklj. 40mm 013G3220 1/2" SN 1/2" UN 2,5 - RA 15/6T Razdelnik - podni priključak 013G3218 1/2" SN 3/4" SN 2,5-013G3270 1/2" SN 1/2" UN 2,5 - RA 15/6T Razdelnik - bočni priključak 013G3268 1/2" SN 3/4" SN 2,5 - za dvocevne sisteme 013G3210 Razdelnik - podni priključak 1/2" SN 1/2" UN 0,82 - RA 15/6TB 013G3215 Razdelnik - bočni priključak 1/2" SN 1/2" UN 0,82 - Ventili s usponskom cevi tip RA-K/-KE za jednocevne sisteme s prinudnom cirkulacijom, bypass u kućištu ventila, s 35% udelom protoka kroz radijator za komplet ventil potrebni su RA-FNE, RA-KE ili RA-KEW i spojna cev 013G3362 RA-FNE Ventil s lukom, dpmax. = 0,6 bar i fiting za spojnu cev - 013G3366 RA-KE Razdelnik - podni priključak i fiting za spojnu cev 1/2" SN 3/4" SN 2,5 - RA15/6 RA-K/-KE/-FNE 013G3368 RA-KEW Razdelnik - bočni priključak i fiting za spojnu cev - jednocevni dvocevni 013G3341 Komplet RA-KE i RA-FNE za podni priključak 1/2" SN 3/4" SN 2,5-013G3343 Komplet RA-KE i RA-FNE za priključak na zidu 1/2" SN 3/4" SN 2,5 - za dvocevne sisteme, za komplet ventil potrebni su RA-N, RA-K ili RA-KW i spojna cev 013G3363 RA-N Ventil s lukom, s predregulacijom, dpmax. = 0,6 bar i fiting za spojnu cev - 013G3367 RA-K Razdelnik - podni priključak i fiting za spojnu cev 1/2" SN 3/4" SN 0,04-0,73-013G3369 RA-KW Razdelnik - bočni priključak i fiting za spojnu cev - ventil, luk i fiting razdelnik-podni 013G3342 Komplet RA-K i RA-N za podni priključak 1/2" SN 3/4" SN 0,04-0,73-013G3344 Komplet RA-K i RA-N za priključak na zidu 1/2" SN 3/4" SN 0,04-0,73 - razdelnik-bočni Spojna cev 013G3378 Dužina 650 mm, unutrašnji prečnik 15mm, (isporuka u kompletu od 10 komada) G3377 Dužina 950 mm, unutrašnji prečnik 15mm, (isporuka u kompletu od 10 komada) 10 spojna cev Višefunkcijski radijatorski ventili za kupatilske i univerzalne radijatore tip VHS za jednocevne sisteme, udeo protoka kroz radijator cca. 40%, mogućnost zatvaranja i pražnjenja, razmak priključaka 50 mm. 013G4691 jednocevni, ugaoni 1/2" SN 3/4" SN 1,2 24 VHS 013G4692 jednocevni, pravi 1/2" SN 3/4" SN 1, G4693 jednocevni, ugaoni 3/4" UN 3/4" SN 1,2 - VHS 013G4694 jednocevni, pravi 3/4" UN 3/4" SN 1,2 - za dvocevne sisteme, s predpodešenjem protoka, mogućnost zatvaranja i pražnjenja, razmak priklj. 50 mm. 013G4741 ugaoni 1/2" SN 3/4" SN 0,02-0,48 24 VHS 013G4742 pravi 1/2" SN 3/4" SN 0,02-0, G4743 ugaoni 3/4" UN 3/4" SN 0,02-0,48 24 VHS 013G4744 pravi 3/4" UN 3/4" SN 0,02-0,48 24 VHS Ugradni ventili s predpodešavanjem protoka Tip Opis Priključak radijator k V [m³/h] Pak. kom za ventilske radijatore proizvođača Vogel&Noot, udaljenost od spoljne ivice do zaptivke 47,8mm 013G7360 RA-N sa standardnim k V 1/2" SN 0,14-0,87 40 za ventilske radijatore proizvođača Agis, Biasi (Concept), Buderus, Brotje, Burgman, DeLonghi (Radel),Ocean, Schafre...udaljenost od spoljne ivice do zaptivke 41 mm, dimenzija O-prstena f12,42x1,78mm 013G7370 RA-N sa standardnim k V 1/2" SN 0,14-0,87 40 Diatherm, HM-Galant, Arbonia, Ferroli IMA, Kaimann, Korado, Radson, Rettig (Purmo), Rettig Silesia, Dia-Norm, Steirad udaljenost od spoljne ivice do zaptivke 35,5mm, dimenzija O-prstena f8,5x2,5mm 013G7390 RA-N sa standardnim k V 1/2" SN 0,14-0,87 40 RA-N UGRADNI Januar

13 Radijatorski navijci RLV Tip Pakovanje kom. Varijanta Radijator Priključak Sistem Navijci tip RLV zatvaranje, punjenje i pražnjenje 003L0141 RLV Ugaoni; kv=1,8 003L0142 RLV pravi; kv=1,8 003L0143 RLV Ugaoni; kv=2,5 003L0144 RLV pravi; kv=2,5 003L0145 RLV Ugaoni; kv=3,0 003L0146 RLV pravi; kv=3,0 3/8" SN 3/8" UN 1/2" SN 1/2" UN 3/4" SN 3/4" UN RLV Zaporni radijatorski ventil tip RLV s priključkom prema sistemu Euro-konus zatvaranje, punjenje i pražnjenje, spoljni navoj 3/4" 003L0363 RLV ugaoni; kv=0,1-2,5 1/2" SN 003L0364 RLV pravi; kv=0,1-2,5 3/4" SN RLV Zaporni radijatorski ventil tip RLV sa press-fiting priključkom zatvaranje, punjenje i pražnjenje, press-fiting 003L0225 RLV ugaoni; kv=0,1-2,5 press fiting 1/2" SN 003L0224 RLV pravi; kv=0,1-2,5 15mm Navijci za ventilski radijator tip RLV-K Mogućnost zatvaranja i pražnjenja, mogućnost prepravke rada u dvocevnom na rad u jednocevnom sistemu, razmak simetrala 50 mm 003L Ugaoni 1/2" SN 3/4" SN RLV-K 003L pravi 1/2" SN 3/4" SN 003L Ugaoni 3/4" UN 3/4" SN RLV-K 003L pravi 3/4" UN 3/4" SN Navijci za ventilski radijator tip RLV-KD Mogućnost zatvaranja i pražnjenja, za dvocevni sistem, razmak simetrala 50 mm 003L Ugaoni 1/2" SN 3/4" SN RLV-KD 003L pravi 1/2" SN 3/4" SN 003L Ugaoni 3/4" UN 3/4" SN RLV-KD 003L pravi 3/4" UN 3/4" SN Navijci za ventilski radijator tip RLV-KS Mogućnost zatvaranja, za dvocevni sistem, razmak simetrala 50 mm 003L Ugaoni 1/2" SN 3/4" SN RLV-KS 003L pravi 1/2" SN 3/4" SN 003L Ugaoni 3/4" UN 3/4" SN RLV-KS 003L pravi 3/4" UN 3/4" SN RLV-K RLV-KD RLV-KS Pribor, rezervni delovi 003L0152 Slavina za punjenje i pražnjenje s nastavkom R 3/4 003L0294 Spojnica za VHS, RLV-K sa zaptivkom za ugradnju ventila sa priključkom 1/2'' SN na radijator sa priključkom 3/4" SN (cena po komadu, min porudžbina 20 komada) 003L0295 Spojnica za VHS, RLV-K sa zaptivkom za ugradnju ventila sa priključkom 3/4'' UN na radijator sa priključkom 1/2" UN (cena po komadu, min porudžbina 20 komada) 003L0296 Kuglica za sprečavanje neželjene cirkulacije (pri ugradnji RLV-K u jednocevni sistem) 003L0297 Spojnica za RLV-KS sa zaptivkom za ugradnju ventila sa priključkom 3/4'' UN na radijator sa priključkom 1/2" UN (cena po komadu, min porudžbina 20 komada) Januar

14 Tip Varijanta / Opis Sistemu Priključak prema Ventilu Stezne spojnice za čelične i bakarne cevi 013G RA-N 10, RLV G G RA-N 15, RLV 15, VHS- 013G FX, VHS-RX, RA-URX, 013G RLV-X, VHX MONO, VHX 013G DUO 013G G4120 Stezna spojnica i matica G4122 RLV-K/KS, RA-KE, G4124 RA-KEW, RA-K, RA-KW, G4125 RA 15/6T, FHV, FJVR 15, G4126 RA-C15, RA-N euro konus G U RA-C U Stezne spojnice za VPE-plastične cevi (PEX) 013G4144 RA-N 15, RLV 15, VHS- FX, VHS-RX, RA-URX, 14 x 2,0 013G4147 RLV-X, VHX MONO, VHX DUO 15 x 2,5 013G x 2,0 013G x 2,0 013G x 2,0 013G4162 Stezna spojnica, matica, potporni deo 17 x 2,0 RLV-K/KS, RA-KE, 013G x 2,0 RA-KEW, RA-K, RA-KW, 013G x 2,0 RA 15/6T, FHV, FJVR 15, 013G4155 RA-N euro konus 15 x 2,5 013G x 2,5 013G x 1,5 013G x 2,2 013G x 2,5 Stezne spojnice za Alupex-cevi 013G4174 RA-N 15, RLV 15, VHS- FX, VHS-RX, RA-URX, 14 x 2,0 013G4176 RLV-X, VHX MONO, VHX DUO 16 x 2,0 013G4184 Stezna spojnica, matica, potporni deo, 14 x 2,0 013G4186 RLV-K/KS, RA-KE, podloška 16 x 2,0 013G4187 RA-KEW, RA-K, RA-KW, 16 x 2,25 013G4188 RA 15/6T, FHV, FJVR 15, 18 x 2,0 013G4190 RA-N euro konus 20 x 2,0 013G x 2,5 Za stezne spojnice za višeslojne cevi molimo da se obratite kod dobavljača cevi. Isporuke samo u kompletima od po 10 komada. 3/8" SN 1/2" SN 3/4" UN 1" UN 1/2" SN 3/4" UN 1/2" SN 3/4" UN Spojnice za radijatorske ventile za RA, RAV, FJVR, RLV, AVDO Navojne spojnice prema radijatoru 013G3181 DN 10 spojnica 2,66 013L0463 Spojnica 3/8" 2,54 013G3182 Matica za DN 10 spojnicu 2,36 013L0493 Matica za spojnicu 2,15 013G3183 DN 15 spojnica 2,92 013L0466 Spojnica 1/2" 2,72 013G3184 Matica za DN 15 spojnicu 3,39 013U0496 Matica za spojnicu 3,12 013G3185 DN 20 spojnica 5,23 013L0469 Spojnica 3/4" 4,97 013G3186 Matica za DN 20 spojnicu 4,97 013U0499 Matica za spojnicu 1,83 013G3187 DN 25 spojnica 6,18 013U0486 Spojnica 1" 8,23 013G3188 Matica za DN 25 spojnicu 7,29 013U0501 Matica za spojnicu 4,87 kratke spojnice 013L0443 Spojnica 3/8" 6 mm skraćena, isporuka po 10 komada, cena za komad 2,08 013L0445 Spojnica 1/2" 7 mm skraćena, isporuka po 10 komada, cena za komad 2,47 013L0447 Spojnica 3/4" 4 mm skraćena, isporuka po 10 komada, cena za komad 3,62 013U0407 Spojnica 1" 4 mm skraćena, isporuka po 10 komada, cena za komad 5,97 Isporuke samo u kompletima od po 10 komada, prikazane cene su za 1 komad. Januar

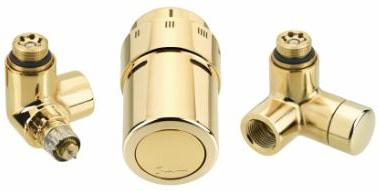

15 Xtra kolekcija Tip, opis Dizajn set sa RAX senzorom za dvocevni sistem RAX Design set Set se sastoji od ventila RA-URX, navijka RLV-X i senzora RAX. Radijatorski senzor je sa desne strane radijatora (sušača) Desni hrom dizajn set: Termostatski ventil i senzor u povratu za montažu sa desne strane, radijatorski 013G4003 navijak u dovodu sa leve strane RAL9016 beli desni dizajn set: Termostatski ventil i senzor u povratu za montažu sa desne strane, 013G4007 radijatorski navijak u dovodu sa leve strane Desni inox dizajn set: Termostatski ventil i senzor u povratu za montažu sa desne strane, radijatorski navijak 013G4009 u dovodu sa leve strane Set se sastoji od ventila RA-URX, navijka RLV-X i senzora RAX. Radijatorski senzor je sa leve strane radijatora (sušača) Levi hrom dizajn set: Termostatski ventil i senzor u povratu za montažu sa leve strane, radijatorski navijak u 013G4004 dovodu sa desne strane RAL9016 beli levi dizajn set: Termostatski ventil i senzor u povratu za montažu sa leve strane, radijatorski 013G4008 navijak u dovodu sa desne strane Levi Inox dizajn set: Termostatski ventil i senzor u povratu za montažu sa leve strane, radijatorski navijak u 013G4010 dovodu sa desne strane Dizajn set sa RTX senzorom (limiterom temp. protoka) za dvocevni sistem RTX Design set Set se sastoji od ventila RA-URX, navijka RLV-X i senzora RTX. Radijatorski senzor je sa desne strane radijatora (sušača) Desni hrom dizajn set: Termostatski ventil i senzor u povratu za montažu sa desne strane, radijatorski 013G4132 navijak u dovodu sa leve strane RAL9016 beli desni dizajn set: Termostatski ventil i senzor u povratu za montažu sa desne strane, 013G4136 radijatorski navijak u dovodu sa leve strane Desni inox dizajn set: Termostatski ventil i senzor u povratu za montažu sa desne strane, radijatorski navijak 013G4138 u dovodu sa leve strane Set se sastoji od ventila RA-URX, navijka RLV-X i senzora RTX. Radijatorski senzor je sa leve strane radijatora (sušača) Levi hrom dizajn set: Termostatski ventil i senzor u povratu za montažu sa leve strane, radijatorski navijak u 013G4133 dovodu sa desne strane RAL9016 beli levi dizajn set: Termostatski ventil i senzor u povratu za montažu sa leve strane, radijatorski 013G4137 navijak u dovodu sa desne strane Levi Inox dizajn set: Termostatski ventil i senzor u povratu za montažu sa leve strane, radijatorski navijak u 013G4139 dovodu sa desne strane Primer kombinacije - desni komplet Iz radijatora dovod na levu stranu RLV-X levi u radijator povrat na desnoj strani RA-URX desni RAX termostatska glava ili RTX Limiter temperature povrata Podešavanje temperature za Xtra kolekciju Termostatska glava RAX - podešavanje temperature prostora RAX Limiter temperature povrata RTX - podešavanje temperature povratne vode, održavanje stalno toplog radijatora (sušač peškira) RTX Kod oba termostata pri postavci "0" ventil je potpuno zatvoren, zaštita od smrzavanja nije aktivna Januar

16 Dizajn termostatski radijatorski ventili integrisani s termostatskom glavom Tip, verzija radijatoru Priključak prema sistemu Xtra kolekcija setova za spoj radijatora sa dva priključka VHX-DUO Za dvocevne sisteme, sa mogućnošću potpunog zatvaranja, razmak priključaka na radjiatoru i zidu 50mm. Povrat je kod termostatske glave, dovod na suprotnoj strani. Mogućnost levog i desnog priključenja termostatske glave. Mogućnost priključenja elektrogrejača. Uključujući RAX design termostatsku glavu za regulaciju temperature prostora 013G4276 VHX-DUO, RAX, ravni, hrom 1/2" SN 1/2" UN 013G4278 VHX-DUO, RAX, ravni, RAL9016 bela 013G4279 VHX-DUO, RAX, ugaoni, hrom 1/2" SN 1/2" UN 013G4281 VHX-DUO, RAX, ugaoni, RAL9016 bela Uključujući RTX limiter temperature povrata kako bi se postigao konstantno topao radijator (sušač peškira) 013G4376 VHX-DUO, RTX, ravni, hrom 1/2" SN 1/2" UN 013G4378 VHX-DUO, RTX, ravni, RAL9016 bela 013G G4381 VHX-DUO, RTX, ugaoni, hrom VHX-DUO, RTX, ugaoni, RAL9016 bela 1/2" SN 1/2" UN Pribor za VHX-D 013G4167 grejač 150W, 230VAC, uronski 013G4168 grejač 300W, 230VAC, uronski 013G4169 grejač 600W, 230VAC, uronski 013G4170 grejač 900W, 230VAC, uronski 013G4166 nosač grejača, 1/2" Xtra kolekcija setova za spoj radijatora sa jednim priključkom, dvocevni sistem VHX-MONO Za dvocevne sisteme, sa mogućnošću potpunog zatvaranja, razmak priključaka na radjiatoru i zidu 50mm. Povrat je kod termostatske glave, dovod na suprotnoj strani. Mogućnost levog i desnog priključenja termostatske glave. Bez mogućnosti priključenja elektro grejača. Uključujući RAX design termostatsku glavu za regulaciju temperature prostora 013G G G G4287 VHX-MONO, RAX, ravni, hrom VHX-MONO, RAX, ravni, RAL9016 bela VHX-MONO, RAX, ugaoni, hrom VHX-MONO, RAX, ugaoni, RAL9016 bela Uključujući RTX limiter temperature povrata kako bi se postigao konstantno topao radijator (sušač peškira) 013G G G G4387 VHX-MONO, RTX, ravni, hrom VHX-MONO, RTX, ravni, RAL9016 bela VHX-MONO, RTX, ugaoni, hrom VHX-MONO, RTX, ugaoni, RAL9016 bela 1/2" SN 1/2" UN 1/2" SN 1/2" UN 1/2" SN 1/2" UN 1/2" SN 1/2" UN Stezne spojnice za čelične i bakarne cevi 013G G G G G /2" SN RA-N 15, RLV 15, VHS-FX, VHS-RX, RA- URX, RLV-X, VHX MONO, VHX DUO Stezne spojnice za plastične cevi VPE (PEX) 013G x 2,0 RA-N 15, RLV 15, VHS-FX, VHS-RX, RA- 1/2" SN 013G x 2,5 URX, RLV-X, VHX MONO, VHX DUO Stezna spojnica i matica Stezna spojnica, potporna čaura i matica Stezne spojnice za Alupex cevi RA-N 15, RLV 15, VHS-FX, VHS-RX, RA 013G x 2,0 1/2" SN URX, RLV-X, VHX MONO, VHX DUO Isporuka samo u kompletu od 10 komada Stezna spojnica, potporna čaura, zaptivka i matica Januar

17 Vodeno podno grejanje - regulacija Tip Opis Temp. ( C) Max. temp. okoline ( C) FTC termostatski element Termostatski element FTC sa nalegajućim senzorom za regulaciju manjih krugova mešanja na konstantnu temperaturu. FTC element se instalira na ventile RA-N i RA-C 013G5080 FTC Termostatski element sa nalegajućim senzorom C 65 C 013G5081 FTC Termostatski element sa nalegajućim senzorom C 65 C FTC Prolazni ventili RA-N i RA-C -za upotrebu s termostatskim elementom FTC, maks. temperatura 120 C, maks. dif. pritisak 0,6bar -RA-N ventili s unutrašnjim / spoljnim navojem, s predpodešavanjem protoka 013G0014 RA-N 15 ravni 1/2" SN 1/2" UN 0, G0016 RA-N 20 ravni 3/4" SN 3/4" UN 1, RA-N ventili s unutrašnjim / spoljnim navojem, s predpodešavanjem protoka 013G4202 RA-N 15 ravni 1/2" SN 3/4" SN 0, G3094 RA-C 15 ravni 3/4" SN 3/4" SN 1, G3096 RA-C 20 ravni 1" SN 1" SN 2,75 48 TVM-H termostatski mešni ventil TVM-H Za postizanje konstantne temperature manjih krugova mešanja. Maks. temperatura vode 100 C, PN 10 maks. dif. pritisak 5 bar. 003Z1120 TVM-H DN20 Termostatski mešni ventil DN20 Priključak 1" SN C 003Z1127 TVM-H DN25 Termostatski mešni ventil DN25 Priključak 1 1/4" SN C Dodaci i rezervni delovi za TVM-H Maks. temperatura 95 C, PN Z1130 Nepovratni ventil TVM-H DN20 003Z1131 Nepovratni ventil TVM-H DN25 003Z1132 Term. uložak TVM-H DN Ograničavač povratne temperature FJVR Regulacioni ventil, PN10, Dpmax=1bar, poniklovan, maksimalna temperatura vode 120 C. FJVR Tip Opis Priključak K v -vrednost (m3/h) Kućište ventila 003L1009 FJVR 10 Ugaoni 003L1010 FJVR 10 Ravni 003L1013 FJVR 15 Ugaoni 003L1014 FJVR 15 Ravni 3/8" 0,27 3/8" 0,27 1/2" 0,73 1/2" 0,73 Termostatski senzor 003L1040 FJVR Podešavanje: C 003L1070 FJVR Podešavanje: C Januar

18 Vodeno podno grejanje - regulacija Zidni set za podno grejanje FHV-R - ograničenje temperature povrata FHV-R Sa okruglim zidnim kućištem i poklopcem, set uključuje regulacioni i odzračni ventil. 003L1000 FHV-R Okrugli beli poklopac 003L1015 FHV-R Okrugli beli poklopac, sa priključkom za punjenje i pražnjenje 003L1040 FJVR Termostatski senzor za regulaciju temperature povratnog voda od C Zidni set za podno grejanje FHV-A - ograničenje temperature prostora Sa okruglim zidnim kućištem i poklopcem, set uključuje regulacioni i odzračni ventil. 003L1001 FHV-A Okrugli beli poklopac FHV-A Dodaci, rezervni delovi za FHV-R, FHV-A 003L1338 Predložak za ugradnju FHV 003L1050 Okrugli poklopac za FHV-A, FHV-R 003L1052 Kvadratni poklopac za FHV-A, FHV-R 003L1035 Produžetak 17,9mm, za preduboko ugrađene ventile RTD 003L1036 Produžetak 17,9mm, za preduboko ugrađene ventile FJVR Razdelnik i sabirnik FHF, sa i bez indikatora protoka Mogućnost podešavanja protoka u povratu za svaki krug posebno, PN 6, maks. temperatura vode 90 C, maks. diferencijalni pritisak 0,6 bar, mogućnost upotrebe elektrotermičkih pogona TWA-A, kao i daljinski upravljanih regulatora RA 5060 koji se montiraju na povratni (donji) sabirnik. FHF bez indikatora protoka FHF 088U0502 FHF-2 Razdelnik i sabirnik za priključenje 2 kruga grejanja 088U0503 FHF-3 Razdelnik i sabirnik za priključenje 3 kruga grejanja 088U0504 FHF-4 Razdelnik i sabirnik za priključenje 4 kruga grejanja 088U0505 FHF-5 Razdelnik i sabirnik za priključenje 5 krugova grejanja 088U0506 FHF-6 Razdelnik i sabirnik za priključenje 6 krugova grejanja 088U0507 FHF-7 Razdelnik i sabirnik za priključenje 7 krugova grejanja 088U0508 FHF-8 Razdelnik i sabirnik za priključenje 8 krugova grejanja FHF FHF sa indikatorom protoka 088U0522 FHF-2F Razdelnik i sabirnik sa ind. protoka za priključenje 2 kruga grejanja 088U0523 FHF-3F Razdelnik i sabirnik sa ind. protoka za priključenje 3 kruga grejanja 088U0524 FHF-4F Razdelnik i sabirnik sa ind. protoka za priključenje 4 kruga grejanja 088U0525 FHF-5F Razdelnik i sabirnik sa ind. protoka za priključenje 5 krugova grejanja 088U0526 FHF-6F Razdelnik i sabirnik sa ind. protoka za priključenje 6 krugova grejanja 088U0527 FHF-7F Razdelnik i sabirnik sa ind. protoka za priključenje 7 krugova grejanja 088U0528 FHF-8F Razdelnik i sabirnik sa ind. protoka za priključenje 8 krugova grejanja Elektrotermički pogoni tip TWA Za ventile serije RA 2000, za razdelnike FHF 088H3112 TWA-A/NC za RA2000, 230V AC, bez napona zatvoren 088H3110 TWA-A/NC za RA2000, 24V AC ili DC, bez napona zatvoren FHF- F TWA-A Dodaci razdelnicima i sabirnicima FHF FHF-dodaci 088U0581 FHF-EM Konusni čep sa ručnim odzračnim lončićem i ispusnom slavinom (1 komplet) 088U0580 FHF-EA Konusni čep sa automatskim odzračnim lončićem i ispusnom slavinom (1 komplet) 088U0582 FHF-E Konusni čep (2 kom.) 088U0583 FHF-C Dvonavojni deo za spajanje FHF 1" (2 kom) 088U0584 FHF-R Redukcija 1" x 3/4" - 2 kom 088U0585 FHF-MB Konzola za pričvršćivanje FHF (2 kom) 088U0586 FHF-BV Kuglasta slavina 1" FHD (2 kom) 088U0029 FHD-T Termometar 0-60 C, 35mm (1 kom) Za kompletan razdelnik potrebno je naručiti: FHD ili FHD-F, konzolu FHD-MB, Konusne čepove FHD-E; opcija FHD-MM ili FHD-MA, spojnicu FHD-C, redukcije za priključak na cevovod, komplet kuglastih slavina FHD-BV i termometar FHD-T (termometar se lako ugradi u FHD-MM ili FHD-MA) Januar

19 Vodeno podno grejanje - regulacija Šeme povezivanja U slučajevima regulacije temperature dovoda, prema spoljnim uslovima, do 60 C ili konstantne temperature dovoda do 45 C. U slučajevima viših temperatura dovoda od gore navedenih Ožičena regulacija podnog grejanja - regulacija temperature prostora U slučaju vremenski vođene temperature razvoda do maksimalno 45 C ili konstantne temperature razvoda do 40 C. FHD TWA-A/NC FHD-MA Januar

20 Vodeno podno grejanje - regulacija Ožičena regulacija grejanja prostora Tip Opis, tehnički podaci Glavna priključna kutija tipa FH - 24V Ožičena regulacija grejnih tela koja se napajaju iz razdelnog ormarića Glavni razdelni ormarić sa transformatorom za vođenje 10 grejnih krugova (NC) Izlazni signal 24 V ~ Napajanje V ~ 088H0017 FH-WC Opterećenje pojedinih izlaza 3 W, max 5W Temperatura okoline 0-50 C Dužina napojnog kabla 200 cm Stepen zaštite IP 20 Relej pumpe 230 V~, maks. 2A Glavni razdelni ormarić sa transformatorom za vođenje 10 grejnih krugova (NC), kao i 088H0018 FH-WC sa 088H0017 sa satom za dva sedmična programa, svaki do 4 dnevna perioda komforne i satom redukovane temperature. Sobni termostati FH-WT, -WP, -WS za regulaciju sobne temperature, povezuje se sa regulatorom FH-WC, temperaturski opseg C, napajanje 24V~(50-60Hz), zaštita IP20, 3 žilna veza sa priključnom kutijom FH-WC (u slučaju uklopnog sata 4 žilna) FH FH-WT, -WP,-WS 088H0022 FH-WT Sobni termostat FH-WT 088H H0024 FH-WP FH-WS Sobni termostat FH-WP, ojačana verzija Sobni termostat FH-WS sa ručnim noćnim snižavanjem i opcionim temperaturnim senzorom, ograničenje temperature poda u rasponu C Dodaci, rezervni delovi 088H0021 FH-WN 088H0026 FH-WR Uklopni sat za dva različita nedeljna programa, svaki do 4 dnevna perioda komforne i redukovane temperature. Relej pumpe, za isključenje iste kada nema potrebe za grejanjem ni u jednom prostoru pokrivenim podnim grejanjem. 088H0025 FH-WF Senzor temperature poda (NTC 30k 20 C) Sobni termostat za podno grejanje FH-WT - 230V Regulacija grejnih tela koja su kontrolisana elektrotermičkim pogonom Prostorski termostat FH-WT 230 za regulaciju sobne temperature 088H0127 FH-WT 230 Temperaturski opseg 6-30 C Napajanje 230 V ~ (50-60 HZ) Stepen zaštite IP 20 FH Za regulaciju temperature razvoda podnog grejanja koriste se i termostatski ventili ili elektronski regulatori ECL Comfort sa prolaznim ili trokrakim elektromotornim ventilima. Januar

21 Električno podno grejanje Tip Opis Površina [m 2 ] Dimenzije [m] Snaga [W] Električni setovi za podno grejanje - set (EFET 130 termostat) Set EFST Set se sastoji od jednoprovodničke grejne staze EFSM - 150, termostata EFET 130 sa kablovskim priključkom za senzor, fleksibilne cevi za kablovski priključak i zakivaka 088L0651 EFST ,5 x L0652 EFST ,5 Jednoprovodnička samolepljiva grejna staza 1,5 0,5 x L0653 EFST Napajanje 230V 2 0,5 x L0654 EFST ,5 Toplotna moć 150W/m 2 2,5 0,5 x L0655 EFST Debljina 2,5mm Dužina kabla 2x4m 3 0,5 x L0656 EFST ,5 Max. temperatura 120 C 3,5 0,5 x L0657 EFST Odobrenje IEC / SEMKO 4 0,5 x L0658 EFST ,5 x L0659 EFST ,5 x Električna grejna staza tip EFSM 150 EFSM 150 Grejna staza EFSM 150 odaje 150 W/m 2 energije toplote, namenjena je za ugradnju ispod keramičkih pločica Za kompletnu instalaciju su vam neophodni: grejna staza, sobni termostat sa kablovskim priključkom i fleksibilna cev 088L0550 EFSM 150 0,5 Jednoprovodnička samolepljiva grejna staza 0, L0551 EFSM 150 1,0 Napajanje 230V Toplotna moć 150W/m2 088L0552 EFSM 150 1,5 1, Debljina 2,5mm 088L0553 EFSM Dužina kabla 2x4m 088L0554 EFSM 150 2,5 Max. temperatura 120 C 2, L0555 EFSM Odobrenje IEC / SEMKO L0556 EFSM 150 3,5 3, L0557 EFSM L0558 EFSM L0559 EFSM L0560 EFSM L0561 EFSM L0562 EFSM L0563 EFSM Primer korišćenja Električne podne staze mogu se prilagoditi površini svakog prostora. Grejna staza i termostat snaga: - maks. 3kW (20m² EFSM-150 ili 30m² EFSM-100) - spaja se direktno u 15A/16A termostat - preko 3kW - upotrebiti kontaktor 1 - spoljni omotač: PVDF (PVC) 2 - rešetka: 16 bakarnih žica (ozemljenje) 3 - izolacija provodnika: FEP (Teflon) 4- grejni provodnik: bakar, legura bakra broj staza: - do 2 grejne staze spojiti direktno u termostat, za 3 i više upotrebiti priključnu dozu. - 2 i više staze spojiti paralelno uzemljenje: oplet/rešetka grejne staze i ozemljenje električne instalacije spaja se direktno u dozi. Podni senzor se spaja direktno u termostat Januar

22 Električno podno grejanje Tip Opis Termostati Termostat EFET 130, elektronski termostat za instalaciju na zidu sa NTC podnim senzorom 088L0030 EFET 130 Termostat EFET 530, elektronski termostat za instalaciju u doznu sa NTC podnim senzorom i prekidačem 088L0033 EFET 530 Regulator temperature poda 230V, temperatuski opseg 5-35 C, polarno bele boje Regulator temperature poda 230V, temperatuski opseg 0-45 C, polarno bele boje EFET/EFIT Termostat EFET 535, elektronski programabilni termostat za instalaciju u doznu sa NTC podnim senzorom i senzorom temperature prostora 088L0042 EFET 535 Regulator temperature poda i temperature prostora 230V, temperaturski opseg 5-45 C, polarno bele boje Termostat EFIT 550, elektronski programabilni termostat za instalaciju u doznu sa NTC podnim senzorom i senzorom temperature prostora. Ima funkciju samoodređenja vremena uzgrevanja. Regulator temperature poda i temperature prostora 230V, 088L0044 EFIT 550 temperaturski opseg 5-35 C, polarno bele boje Opis Pribor, rezervni delovi 088L0004 Mesingana kapa senzora 6,7 mm 088L0020 Zakivci 50 kom. 088L0022 Fleksibilna cev 2,5m; 6,7 mm 088L0407 Podni senzor, 3 m 088L0410 Pribor za popravke - EFSM grejna staza Pažnja! Ako stavljate grejne staze ispod drvenih podova, sloj samonivelišuće mase ne sme biti tanji od 1cm iznad kabla. 1. Fleksibilna cev 2. Podna obloga (pločice, drvo) 3. Grejna staza 4. Senzor temperature poda 5. Sloj lepka ili glazure 6. Termički izolovana glazura Januar

23 Living by Danfoss Tip, opis, tehnički podaci Bežična regulacija grejanja Danfoss Link Danfoss Link je inteligentna i bežična komunikacijska tehnologija savremenog i lepog dizajna. Namenjen je regulaciji grejanja stambenih i poslovnih prostora kao i regulaciji u smislu koncepta "pametna kuća". Danfoss Link CC je osnovna jedinica, sa na dodir osetljivim ekranom, koji deluje na: - regulaciju temperature poda kod električnog podnog grejanja sa Danfoss Link FT. Podni termostat FT ima senzor temperature poda koji se ugrađuje u pod i povezuje sa grejnim elementima. - regulaciju temperature prostora sa sobnim termostatom Danfoss Link RS za regulaciju vodenog ili električnog podnog grejanja - regulaciju temperature prostora sa Living Connect elektronskim termostatskim radijatorskim glavama Skriveni relej Danfoss Link HR i plug-in relej Danfoss Link PR ukopčavaju pojedine uređaje (elektrotermički pogoni vodenog podnog grejanja, svetla, roletne...) i funkcionišu kao repetitori bežičnog signala. Osnovna jedinica Danfoss Link Danfoss Link CC, 50 soba, napajanje iz el.dozne Napajanje: 15 V DC±10% Ekran: 3,5" osetljiv na dodir 014G0150 Frekvencija predajnika: 868,42 MHz Opseg predajnika: do 30 m IP klasa: 21 Dimenzije: 125 x 107 x 25 mm 014G0151 Danfoss Link CC, 50 soba, sa šuko utičnicom isto kao gore Podni termostat Za regulaciju temperature poda u električnom podnom grejanju. Danfoss Link FT podni termostat, PWM, repetitor Napajanje: V, 50/60 Hz Ohmsko opterećenje: 15A 088L1908 Induktivno opterećenje: cos =0,3, maks. 4A IP klasa: 31 Podni senzor temperature: NTC 15k pri 25 C Dimenzije: 125 x 107 x 25 mm Danfoss Link CC Danfoss Link FT Sobni termostat Danfoss Link RS Za regulaciju temperature prostora sa električnim podnim i/ili radijatorskim grejanjem kao i za vodeno grejanje/hlađenje. Danfoss Link RS senzor sobne temperature Napajanje: 2xAA alkalna bat., 1,5V 014G0158 Ekran: LED - zelen IP klasa: 21 Dimenzije: 81x 66 x 21 mm Dodatna oprema za Danfoss Link CC, FT, RS 014G0262 Danfoss Link BSU baterijski komplet za instalatere Danfoss Link PR plug-in relej, PWM ili repetitor uklop/isklop korisnika Napajanje: 230 V, 50 Hz 014G0270 Opterećenje: 2300W, 460VA 600W IP klasa: 20 Dimenzije: 106 x 59 x 75 mm Danfoss Link HR skriveni relej, repetitor uklop/isklop korisnika Napajanje: V, 50/60 Hz 014G0271 Opterećenje: 2300W, 460VA 600W IP klasa: 20 Dimenzije: 52 x 52 x 31 mm Januar

24 Living by Danfoss Tip, opis, tehnički podaci living connect Elektronska daljinski upravljana radijatorska termostatska glava Za regulaciju temperature prostora sa radijatorskim grejanjem i za bežično povezivanje na osnovnu jedinicu Danfoss Link CC, sa RA ili K priključkom na radijatorski ventil. 014G0003 living connect elektronska termostatska glava Napajanje: 2xAA alkalna bat., 1,5V Ekran: LED - siv IP klasa: 20 Opseg podešavanja: 4-28 C living connect living eco Elektronska samostalna radijatorska termostatska glava living eco Za regulaciju temperature prostora sa radijatorskim grejanjem sa tri različita dnevna programa, PID regulacijom, ograničenjem minimalne i maksimalne temperaturte, zaštitom od smrzavanja sa RA ili K priključkom na radijatorski ventil. 014G0052 living eco elektronska termostatska glava Napajanje: 2xAA alkalna bat., 1,5V Ekran: LED - siv IP klasa: 20 Opseg podešavanja: 6-28 C Priključni ormarić, bežično upravljan od Danfoss Link CC Za regulaciju krugova vodenog grejanja i/ili hlađenja, povezuje se na osnovnu jedinicu Danfoss Link CC; sa šuko utikačem i prebacivanjem grejanje/hlađenje Danfoss Link HC priključni ormarić Napajanje: 230 VAC Izlazni signal: 24 V DC, 3W 014G0100 Relej pumpe i relej gorionika: 230 VAC, 8 (2) A Maksimalna udaljenost 30 m Broj izlaza 10 Dimenzije: 325 x 79 x 51 mm Danfoss Link HC Dodatna oprema za Danfoss Link HC CF-RU Pojačivač signala za produženje opsega 088U0230 Danfoss Link CC i priključni ormarić Danfoss Link HC opseg približno 30m, maksimalno 3 pojačivača 088U0250 CF-EA Spoljna antena za slučaj kada je HC ugrađen u ormarić, 3m kabl 088U0255 CF-EC Produžetak kabla spoljne antene, 5m Januar

25 Sobni termostati Tip Opis, tehnički podaci Elektronski sobni termostati RET, Elektromehanički sobni termostati RMT Sa preklopnim kontaktom, preklopna razlika <1K, RET/RMT 087N N N1125 RET 230L RMT-230 RMT-230T Sobni termostat, napajanje 230 V, LED pokazivač statusa, opterećenje na kontaktima 3(1)A, područje podešavanja 5-30 C Sobni termostat, napajanje 230 V, opterećenje na kontaktima 10(4)A, područje podešavanja 8-30 C Sobni termostat, napajanje 230 V, termometar, noćni mod redukovanog grejanja 5K, opterećenje na kontaktima 10(4)A, područje podešavanja 8-30 C 087N1196 RMT-24 El. priključak 24 V, opterećenje na kontaktima 10(4) A, područje podešavanja 8-30 C 087N1197 RMT-24T Kao i prethodni + termometar i noćni mod redukovanog grejanja 5K Elektronski sobni termostati RET B Analogni, sa preklopnim kontaktom, LCD displejom, preklopna razlika <1K, područje podešavanja 5-30 C, za grejanje ili hlađenje, ON-OFF ili vremensko proporcionalno delovanje, baterijsko napajanje, opterećenje na kontaktima 3(1)A RET B 087N7251 RET B Sobni termostat - osnovna verzija 087N7255 RET B-LS Kao i prethodni, s mogućnošću potpunog isključenja Programabilni elektronski termostat za sisteme grejanja TP 5001 TP 5001 Sobni termostat sa preklopnim kontaktom, područje podešavanja 5-30 C 087N7910 TP 5001 Baterijsko napajanje, 5 / 2 -dnevni program, optimalizacija sa 6 vremenskih zona na dan, kalendar, podesiva temp. zaštite od smrz., program za godišnji odmor, opterećenje na kontaktima 6(2)A 087N7911 TP5001A Kao i prethodni s odvojenim sobnim senzorom temperature 087N7917 TP 5001M Napajanje 230 V, 5 / 2 -dnevni program, optimalizacija sa 6 vremenskih zona na dan, kalendar, podesiva temp. zaštite od smrz., program za godišnji odmor, opterećenje na kontaktima 6(2)A 087N7918 TP5001MA Kao i prethodni s odvojenim sobnim senzorom temperature Programabilni elektronski termostat za sisteme grejanja TP 7000 TP 7000 Sobni termostat sa preklopnim kontaktom, preklopna razlika <1K, područje podešavanja 5-30 C 087N7400 TP 7000 Baterijsko napajanje, 7-dnevni program sa 6 vremenskih i temperaturskih režima rada za svaki dan, optimalizacija, program za godišnji odmor, opterećenje na kontaktima 3(1)A, 230 V 087N N N7409 TP7000A TP 7000 M TP7000MA Kao i prethodni s odvojenim sobnim senzorom temperature Napajanje 230 V, 7-dnevni program sa 6 vremenskih i temperaturskih režima rada za svaki dan, optimalizacija, program za godišnji odmor, opterećenje na kontaktima 3(1)A, 230 V Kao i prethodni s odvojenim sobnim senzorom temperature Dodatni pribor za termostate sa odvojenim senzorom temperature TS2 087N6811 TS2 Odvojeni sobni senzor temperature za sve TP sa oznakom A Januar

26 Sobni termostati Tip Opis, tehnički podaci Programabilni elektronski termostati za bežično povezivanje RET B RF, TP 5001 RF TP 7000 RF Sobni termostat sa preklopnim kontaktom, preklopna razlika <1K, područje podešavanja 5-30 C Za kompletnu instalaciju, pored termostata RF, potreban je i prijemnik signala RX. 087N7270 RET B RF Sobni termostat sa LCD displejom, za grejanje ili hlađenje, ON-OFF ili vremensko proporcionalno delovanje, baterijsko napajanje 087N7912 TP 5001 RF Baterijsko napajanje, 5 / 2 -dnevni program, optimalizacija, program za godišnji odmor 087N7914 TP5001RF+ RX1 Sobni termostat za grejanje, baterijsko napajanje, u kompletu sa predprogramiranim prijamnikom RX1, kalendar, podesiva temp. zaštite od zamrzavanja, 5/2-dnevni program sa 6 vremenskih zona, servisni kalendar. 087N7410 TP 7000 RF Baterijsko napajanje, 7-dnevni program sa 6 vremenskih i temperaturskih režima rada za svaki dan, optimalizacija, program za godišnji odmor Prijemnik signala za bežične elektronske termostate Preklopni / radni (NO) kontakt, frekvencija odašiljanja 433,92 MHz, domet 30 m RX 087N7476 RX 1 087N7477 RX 2 087N7478 RX 3 087N7479 RX 2C Prijemnik za jednu zonu, 230V, opterećenje na kontaktima 3(1) A, preklopni kontakt Prijemnik za dve zone, 230V, opterećenje na kontaktima 3(1) A, preklopni kontakt za prvu zonu, radni kontakt za drugu zonu Prijemnik za tri zone, 230V, opterećenje na kontaktima 3(1) A, preklopni kontakt za prvu zonu, radni kontakt za drugu i treću zonu Prijemnik za 2 zone, napajanje 230 V, SPDT kontakti, preklopni kontakt za 1. zonu i 2. zonu Termostat za solarno grejanje Termostat za sistem solarnog grejanja tip SH-E01 Regulator solarnog grejanja s display-om: prikaz temperature kolektora -9 do 150 C, prikaz temperature kotla 0 do 150 C, podesiva uklopna diferencija 5, 10, 15 ili 20K, isklopna diferencija 2K, minimalna temperatura kolektora za startovanje sistema 15 C, kada voda u kotlu dođe iznad 90 C startuje hlađenje (pumpa radi dok se temperatura ne spusti do 60 C). SH-E01 088H2001 SH-E01 Regulator s 2 temperaturska senzora Pribor, rezervni delovi 088H2050 NTC Temperaturskii senzor za termostat SH-E Čaura, mesing, 1/2" - 112mm Čaura, mesing, 1/2" - 180mm Čaura, nerđajući čelik, 1/2" - 112mm Primer korišćenja Januar

27 Sobni termostati Tip Opis, tehnički podaci Termostati za grejanje i hlađenje Elektronski termostat, za 2-cevne sisteme za grejanje i hlađenje RET230 CO RET230 CO Sobni termostat, napajanje 230V, postavljanje temperature, za uključenje grejanja ili hlađenja (2-cevni ventilator konvektori) i ventilatora, releji su jednopolni uklopni max 2(1)A, 230VAC, diferencije 1K, područje podešavanja 5-30 C, za korišćenje s NC (normalno zatvorenim) pogonima 087N7022 RET230 CO2 Preklop grejanje/hlađenje i ventilator OFF/ON 087N7032 RET230 CO3 Preklop grejanje/off/hlađenje i ventilator 1/2/3 brzina Elektronski termostat, za 2-cevne ili 4-cevne sisteme za grejanje i hlađenje RET230 HC Sobni termostat, napajanje 230V, LCD prikaz temperature prostora, postavljanje temperature, za uključenje grejanja ili hlađenja (2- cevni ili 4-cevni ventilator konvektori) i ventilatora, releji su jednopolni uklopni max 3(1)A, VAC, diferencije 1K, područje podešavanja 5-30 C, za korišćenje s NC (normalno zatvorenim) pogonima, trostepeni ručni izbor brzina, prekidač za uključenje/isključenje termostata i stalni rad ventilatora. 087N7805 RET230 HC-3 Za četverocevne sisteme 087N7806 RET230 HCA-3 Za četverocevne sisteme, s odvojenim sobnim senzorom temperature 087N7808 RET230 HCW-3 Za dvocevne sisteme, u kompletu sa cevnim senzorom za preklop grejanje/ hlađenje. Preklop na grejanje pri temp. vode na iznad 30 C, preklop na hlađenje pri temp. vode ispod 16 C. Senzor se mora montirati na polazu pre ventila! Elektronski programabilni termostati za 4-cevne sisteme grejanje/hlađenje tip HC 6000 HC s preklopnim kontaktom za grejanje i hlađenje (sekvencijalno), preklopna razlika <1K, područje podešavanja 5-30 C grejanje, C hlađenje 087N7053 HC Baterijsko napajanje, 5/2-dnevni program sa 4 vremenske zone, trostepeni preklopnik za motor ventilatora, preklopni kontakt 2(1) A 087N7057 HC Napajanje 230V, 5/2-dnevni program sa 4 vremenskih zona, trostepeni preklopnik za motor ventilatora, preklopni kontakt 2(1) A 087N7061 HCW Baterijsko napajanje, 5/2-dnevni program sa 4 vremenske zone, trostepeni preklopnik za motor ventilatora, changeover sa temperaturskim senzorom vode 087N7066 HCW Napajanje 230V, 5/2-dnevni program sa 4 vremenskih zona, trostepeni preklopnik za motor ventilatora, changeover sa temperaturskim senzorom vode Januar

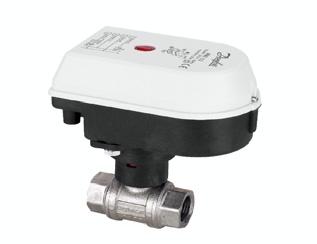

28 Zonske ON-OFF loptaste slavine s pogonom Tip Priključak p [bar] maks. k VS [m³/h] Brzina [s/180 ] Zonske ON-OFF loptaste slavine s pogonom Telo slavine od mesinga, niklovana, PN16, temp. opseg C, IP44, unutrašnji navoj; zajedno sa elektromotornim pogonom. Pogon ima mogućnost ručnog pokretanja. Prolazna loptasta slavina s pogonom 220V AMZ V; Pogon ima izlazni relej 1A, koji je pod naponom, kada je slavina otvorena 082G5501 AMZ 112 DN15 1/2" unutr. navoj G5502 AMZ 112 DN20 3/4" unutr. navoj G5503 AMZ 112 DN25 1" unutr. navoj 68 6,0 082G5514 AMZ 112 DN32 1 1/4" unutr. navoj G5515 AMZ 112 DN40 1 1/2" unutr. navoj G5516 AMZ 112 DN50 2" unutr. navoj 290 Prolazna loptasta slavina s pogonom 24V 24 V; Pogon ima izlazni relej 1A, koji je pod naponom, kada je slavina otvorena 082G5520 AMZ 112 DN15 1/2" unutr. navoj G5521 AMZ 112 DN20 3/4" unutr. navoj G5522 AMZ 112 DN25 1" unutr. navoj 68 6,0 082G5523 AMZ 112 DN32 1 1/4" unutr. navoj G5524 AMZ 112 DN40 1 1/2" unutr. navoj G5525 AMZ 112 DN50 2" unutr. navoj 290 Trokraka razdelna loptasta slavina s pogonom 230V AMZ 113 Pogon ima izlazni relej 1A, koji je pod naponom, kada je otvoren tok AB-B. 082G5511 AMZ 113 DN15 1/2" unutr. navoj 3,8 082G5512 AMZ 113 DN20 3/4" unutr. navoj 6,0 7, G5513 AMZ 113 DN25 1" unutr. navoj 11,6 Trokraka razdelna loptasta slavina s pogonom 24V Pogon ima izlazni relej 1A, koji je pod naponom, kada je otvoren tok AB-B. 082G5526 AMZ 113 DN15 1/2" unutr. navoj 3,8 082G5527 AMZ 113 DN20 3/4" unutr. navoj 6,0 7, G5528 AMZ 113 DN25 1" unutr. navoj 11,6 Januar

29 Prestrujni ventili, regulatori protoka, ručni i automatski balansni ventili Tip AB-QM AVDO LENO TM MSV-F2 AB-QT Prestrujni ventil Strana Regulator protoka Ručni (prigušni) ventil Medij voda Diferencijalni promenljiv 0,05-0,5 bar pritisak maksimalni 4 bar 2,5 bar 2,0(1,5) bar 4 bar bypass Ugradnja u dovod povrat unutrašnji navoj Priključak spoljni navoj prirubnički Nazivni prečnik DN Nazivni pritisak PN 10 PN 16 PN 20 Maks. temperatura medija 120 C 120 C 120 C 120(200) C 120 C mesing Materijal kućišta mesing otporan na ventila koroziju GG-25 Sa dodatnim elektro pogonom ASV-PV Tip ASV-P ASV-M ASV-PV + Strana ASV-I Zaporna i funkcija merenja Zaporna i funkcija merenja i regulacije Regulator diferencijalnog pritiska Medij voda 0,05-0,25 0,2-0,4 promenljiv Diferencijalni 0,35-0,70 pritisak 0,60-1,00 nepromenljiv 0,1 bar maksimalni 1,5 bar 1,5 bar 1,5 bar 1,5 bar Ugradnja u Priključak dovod povrat unutrašnji navoj spoljni navoj na upit prirubnica Nazivni prečnik DN Nazivni pritisak PN 16 Maks. temperatura medija 120 C Materijal kućišta mesing ventila GG 25 Januar

30 Izbor tipa ventila za hidrauličko uravnotežavanje Sistem Hidrauličko uravnotežavanje i regulacija protoka Vrsta instalacije Promenljiv protok Konstantan protok Bez mernih priključaka Sa mernim priključcima Priključci Unutrašnji navoj Prirubnički AB-QM DN10LF - DN32 AB-QM sa mer. priključcima DN10LF - DN250 ASV-PV +ASV-I DN15 - DN100 LENO TM DN15 - DN50 MSV-F2 DN15 - DN400 strana 29,30 strana 29,30 strana strana 24 strana 25 AB-QM AB-QM sa mer. priklj. ASV-PV TWA-Z ASV-I MSV-F2 Januar

31 Ručni navojni regulacioni ventili sa funkcijom zatvaranja LENO TM LENO TM je ručni balansni ventil nove generacije koji objedinjuje dve funkcije: -PREDREGULACIJU -POTPUNO ZATVARANJE (LOPTASTA SLAVINA) Karekteristike: - Numerička skala predpodešavanja koja je vidljiva iz više uglova posmatranja - Mogućnost skidanja ručice za predpodešavanje - Jednostavno zaključavanje predpodešene vrednosti - Materijal tela ventila: mesing otporan na koroziju - Materijal kuglaste slavine je hromirani mesing - maks. diferencijalni pritisak na ventilu 2,5 bar - radna temperatura od -20 C do 120 C - radni medijumi: voda i mešavina vode i glikola (max. 30%) Ručni balansni ventil LENO TM MSV-B LENO TM MSV-B Tip DN PN T maks [ C] maks. dif. pritisak [bar] K VS [m 3 /h] 003Z4030 DN15 LF 15 1/2" UN 2,5 003Z4031 DN /2" UN 3,0 003Z4032 DN /4" UN 6,6 003Z4033 DN " UN Z4034 DN32 32 PN20 1 1/4" UN 2, Z4035 DN /2" UN Z4036 DN " UN 40,0 003Z4100 DN15 LF 15 1/2" SN 2,5 003Z4101 DN /2" SN 3,0 Ručni balansni ventil LENO TM MSV-BD LENO TM MSV-BD Uz sve gorepobrojane, MSV-BD ima i dodatne karakteristike: rotirajući merni priključci sa priključkom za punjenje i pražnjenje omogućavaju jednostavno merenje i pražnjenje - Ugrađena slavina za drenažu omogućuje selektivno pražnjenje razvodne ili povratne cevi Tip DN PN T maks [ C] maks. dif. pritisak [bar] K VS [m 3 /h] 003Z4000 DN15 LF 15 1/2" UN 2,5 003Z4001 DN /2" UN 3,0 003Z4002 DN /4" UN 6,6 003Z4003 DN " UN Z4004 DN32 32 PN20 1 1/4" UN 2, Z4005 DN /2" UN Z4006 DN " UN 40,0 003Z4100 DN15 LF 15 1/2" SN 2,5 003Z4101 DN /2" SN 3,0 003Z4102 DN /4" SN 7 Dodaci za LENO TM Opis 003Z Z Z Z Z Z4660 Standardni merni priključci, 2 kom. Produženi merni priključci, 60mm, 2 kom. Ručka Ispusna slavina 1/2'' za MSV-BD Ispusna slavina 3/4'' za MSV-BD Identifikaciona kartica sa trakom, 10 kom. Januar

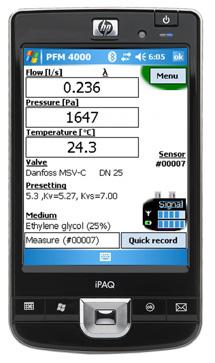

32 Ručni prirubnički balansni ventil MSV-F2 za uravnoteženje protoka, sa indikatorom položaja, sa mernim priključcima, materijal EN-GJL 250, prirubnički Tip DN PN 003Z1085 MSV-F ,16-2,9 3,1 003Z1086 MSV-F ,23-5,3 6,3 003Z1087 MSV-F ,34-8,4 9,0 003Z1088 MSV-F ,52-14,6 15,5 003Z1089 MSV-F ,86-19,8 32,3 003Z1061 MSV-F ,86-31,8 53,8 003Z1062 MSV-F ,24-55,9 93,4 003Z1063 MSV-F ,24-77,0 122 PN ,5 003Z1064 MSV-F , Z1065 MSV-F , Z1066 MSV-F , Z1067 MSV-F , Z1068 MSV-F , Z1069 MSV-F , Z1090 MSV-F , Z1091 MSV-F , Na raspolaganju su i ventili PN L8141 Slavina za ispuštanje T maks [ C] maks. dif. pritisak [bar] opseg protoka [m3/h] K VS [m 3 /h] Ugradnja MSV-F2 Kako bi se izbegla turbulencija koja smanjuje tačnost merenja protoka, preporučuje se ostavljanje pravih deonica ispred i iza balansnog ventila (vidi sliku!). Merni instrument PFM 4000 Merni instrument PFM 4000, konstruisan za merenje protoka, pritiska i temperature i uravnoteženje sistema grejanja, hlađenja i pripreme PTV. PFM 4000 se može koristiti za sve poznatije tipove ventila različitih proizvođača. 003L L L L8203 Prestrujni ventili Merni instrument PFM 4000, sa Bluetooth bežičnim prenosom, do 10 bar Merni instrument PFM 4000, sa Bluetooth bežičnim prenosom, do 20 bar Merni instrument PFM 4000, sa Radio prenosom, do 10 bar Merni instrument PFM 4000, sa Radio prenosom, do 20 bar Tip DN PN Priključak maks. dif. pritisak [bar] opseg dp [bar] Prestrujni ventili tip AVDO Otvara sa povećanjem diferencijalnog pritiska - impulsni vodovi nisu potrebni Sa unutrašnjim i spoljašnjim navojem, maks. temperatura vode 120 C, Materijal tela ventila: mesing. Ugradnja u obilazni vod (by-pass) 003L6003 AVDO 15 ugaoni 15 1/2" 003L6008 AVDO 20 ugaoni 20 3/4" 003L6013 AVDO 25 ugaoni 25 1" PN L6018 AVDO 15 ravni 15 1/2" 003L6023 AVDO 20 ravni 20 3/4" 003L6028 AVDO 25 ravni 25 1" 0,5 0,05-0,5 AVDO Januar

33 Automatski regulacioni ventili za sisteme sa promenljivim protokom Automatski regulacioni ventili koriste se za održavanje konstantnog diferencijalnog pada pritiska na vertikalama ili horizontalnim ograncima. To predstavlja rešenje koje je neophodno u sistemima sa promenljivim protokom. Principijelno, u povratni vod se postavlja regulator diferencijalnog pritiska (ASV-PV, ASV- PV+, ASV-P) koji se kapilarom povezuje sa: - zapornim (ASV-M) ili - regulacionim (ASV-I) ili - zapornim i regulacionim (ASV-BD) - regulacionim MSV-F2 (za dimenzije preko DN50) ventilom u razvodnom vodu. opseg Opis DN PN Priključak protoka opseg dp [bar] [m3/h] K VS [m 3 /h] Regulator diferencijalnog pritiska ASV-P ASV-P a montažu u povratni vod, uključuje impulsnu cev L=1,5m, slavinu za pražnjenje, sa mogućnošću zatvaranja polazne cevi, sa plavim točkićem za podešavanje, sa unutrašnjim navojem, maks. diferencijalni pritisak na ventilu 1,5 bar, maks. temperatura vode 120 C, uključuje izolacioni deo do 80 C. 003L7621 ASV-P 15, UN 15 1/2" UN < 0,5 1,6 003L7622 ASV-P 20, UN 20 3/4" UN 0,04-0,8 2,5 003L7623 ASV-P 25, UN 25 PN 16 1" UN 0,065-1,25 0,1 bar fiksno 4,0 003L7624 ASV-P 32, UN /4" UN 0,1-2 6,3 003L7625 ASV-P 40, UN /2" UN 0,15-3,15 10 Podesivi regulator diferencijalnog pritiska ASV-PV ASV-PV Za montažu u povratni vod, uključuje impulsnu cev L=1,5m, slavinu za pražnjenje, sa mogućnošću zatvaranja polazne cevi, sa plavim točkićem za podešavanje, sa unutrašnjim navojem, maks. diferencijalni pritisak na ventilu 1,5 bar, maks. temperatura vode 120 C, uključuje izolacioni deo do 80 C. 003L7601 ASV-PV 15, UN 15 1/2" UN < 0,5 1,6 003L7602 ASV-PV 20, UN 20 3/4" UN 0,04-0,8 2,5 003L7603 ASV-PV 25, UN 25 1" UN 0,065-1,25 0,05-0,25 bar 4,0 003L7604 ASV-PV 32, UN /4" UN 0,1-2 6,3 003L7605 ASV-PV 40, UN /2" UN 0,15-3, L7611 ASV-PV 15, UN 15 1/2" UN < 0,5 1,6 PN16 003L7612 ASV-PV 20, UN 20 3/4" UN 0,04-0,8 2,5 003L7613 ASV-PV 25, UN 25 1" UN 0,065-1,25 0,2-0,4 bar 4,0 003L7614 ASV-PV 32, UN /4" UN 0,1-2 6,3 003L7615 ASV-PV 40, UN /2" UN 0,15-3, L7616 ASV-PV 32, UN /4" UN 0,1-2 6,3 0,35-0,75 bar 003L7617 ASV-PV 40, UN /2" UN 0,15-3,15 10 Za montažu u povratni vod, uključuje impulsnu cev L=1,5m, sa mogućnošću zatvaranja polazne cevi, sa plavim točkićem za podešavanje, maks. diferencijalni pritisak na ventilu 2,5 bar, maks. temperatura vode 120 C, uključuje izolacioni deo do 80 C. 003Z0611 ASV-PV 50, SN 50 0,05-0,25 bar Z0621 ASV-PV 50, SN 50 PN /2" SN 0,35-6,2 0,2-0,4 bar Z0631 ASV-PV 50, SN 50 0,35-0,75 bar Z0641 ASV-PV 50, SN 50 0,6-1,00 bar Z0623 ASV-PV ,5-9, Z0624 ASV-PV ,8-15 0,2-0,4 bar Z0625 ASV-PV , Z0633 ASV-PV ,5-9, Z0634 ASV-PV PN 16 Prirubnica EN ,8-15 0,35-0,75 bar Z0635 ASV-PV , Z0643 ASV-PV ,5-9, Z0644 ASV-PV ,8-15 0,6-1,00 bar Z0645 ASV-PV , Januar

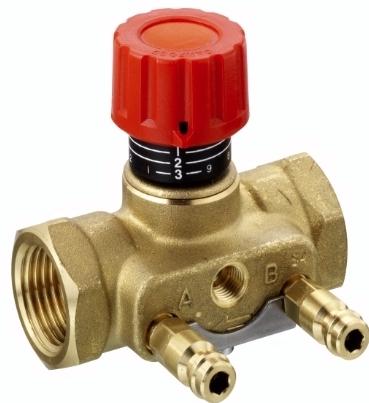

34 Automatski regulacioni ventili za sisteme sa promenljivim protokom Zaporni i merni ventil ASV-M za regulatore diferencijalnog pritiska Za montažu u polazni vod, sa priključnim delom za impulsnu cev, merni priključak je dodatna oprema, sa crvenim točkićem za podešavanje, maks. diferencijalni pritisak 1,5 bar (2,5 bar za DN50), maks. temperatura vode 120 C, uključuje deo za izolaciju do 80 C. 003L7691 ASV-M 15, UN 15 1/2" UN 1,6 ASV-M 003L7692 ASV-M 20, UN 20 3/4" UN 2,5 003L7693 ASV-M 25, UN 25 1" UN - - 4,0 PN L7694 ASV-M 32, UN /4" UN 6,3 003L7695 ASV-M 40, UN /2" UN L7702 ASV-M 50, SN /4" SN 16 Zaporni, podesivi ventil i merni ventil ASV-I za regulatore diferencijalnog pritiska Za montažu u polazni vod, sa priključnim delom za impulsnu cev, prekidač za podešavanje, uključuje dva merna priključka, sa crvenim točkićem za podešavanje, maks. diferencijalni pritisak 1,5 bar (2,5 bar za DN50), maks. temperatura vode 120 C, uključuje izolacioni deo do 80 C. ASV-I 003L7641 ASV-I 15, UN 15 1/2" UN 1,6 003L7642 ASV-I 20, UN 20 3/4" UN 2,5 003L7643 ASV-I 25, UN 25 1" UN - 4,0 PN L7644 ASV-I 32, UN /4" UN 6,3 003L7645 ASV-I 40, UN /2" UN L7652 ASV-I 50, SN /4" SN 16 Zaporni, regulacioni i merni ventil ASV-BD za regulatore diferencijalnog pritiska ASV-BD je partner ventil za ASV-P(V) koji se montira na razvodni vod i kapilarnom cevi je povezan za ASV-P(V). Karakteristike: - Može biti unutar ili van regulacionog kruga (funkcionalnost i ASV-I i ASV-M) - Visoke Kv vrednosti - potpuna zaporna f-ja (radi i kao loptasta slavina) - numerička skala za predpodešavanje - mogućnost pražnjenja ASV-BD 003Z4041 ASV-BD 15, UN 15 1/2" UN 1,6 003Z4042 ASV-BD 20, UN 20 3/4" UN 2,5 003Z4043 ASV-BD 25, UN 25 1" UN - - 4,0 PN Z4044 ASV-BD 32, UN /4" UN 6,3 003Z4045 ASV-BD 40, UN /2" UN Z4046 ASV-BD 50, UN 50 2" UN 16 Januar

35 Automatski regulacioni ventili za sisteme sa promenljivim protokom Dodaci i rezervni delovi za ASV-P, PV 003L8151 priključak 1/4" za spajanje impulsne cevi na druge ventile 003L8152 Impulsna cev 1,5m 003L8153 Impulsna cev 5m 003L8141 Slavina za pražnjenje za ASV-P/PV 003L8143 Merni priključak za priključenje na ispusnu slavinu Dodaci i rezervni delovi za ASV-M, I 003L L L merna priključka i priključak sa klik mehanizmom za ASV-M (za ASV-I već uključen) Zaporni čep 10 komada kada je upotrebljen ASV-M ili ASV-bez veze s ASV-P ili ASV-PV) O-zaptivka za impulsnu cev (komplet 10 komada) Izolacija za ASV - P(PV) sive boje, materijal EPP, maks. temperatura medija 120 C 003L8170 Izolacija EPP 003L8171 Izolacija EPP 003L8172 Izolacija EPP 003L8173 Izolacija EPP 003L8139 Izolacija EPP 003L8138 Izolacija EPP Primeri instalacije ASV - primena u podnom grejanju ASV - primena u sistemu ventilator konvektora Januar

36 Kombinovani automatski limiter protoka i regulacioni ventil Tip DN Priključak Opseg protoka (l/h) Hod (mm) Kombinovani automatski limiter protoka i regulacioni ventil AB-QM AB-QM Za ograničavanje protoka pojedinačnih grejnih / rashladnih tela ili za regulaciju zona - min. dif. pritisak 0,16 bar (0,2 bar za DN25 i DN32; 0,3bar za DN40- DN150), 0,6bar za HF varijante; maks. dif. pritisak na ventilu 4 bar, temperatura vode -10 do 120 C, PN16, materijal kućišta mesing (do DN32) i GG25 (DN40-DN150). Pogon može biti elektrotermički ON-OFF ili modulirajući i elektromotorni sa dvo- ili tri položajnim ili modulirajućim regulacionim signalom. Ugradnja u razvod ili povrat 003Z1251 AB-QM 10 LF 10 G 1/2" A Z1252 AB-QM 15 LF 15 G 3/4" A Z1201 AB-QM G 1/2" A Z1202 AB-QM G 3/4" A Z1203 AB-QM G 1" A Z1204 AB-QM G 1 1/4" A Z1205 AB-QM G 1 1/2" A Ugradnja u razvod ili povrat, sa mernim priključcima 003Z1261 AB-QM 10 LF 10 G 1/2" A Z1262 AB-QM 15 LF 15 G 3/4" A Z1211 AB-QM G 1/2" A Z1212 AB-QM G 3/4" A Z1213 AB-QM G 1" A Z1214 AB-QM G 1 1/4" A Z1215 AB-QM G 1 1/2" A Z0700 AB-QM G 2 " A Z0710 AB-QM G 2 1/2" A Z0711 AB-QM prirubnica ,00 003Z0702 AB-QM prirubnica Z0703 AB-QM prirubnica Z0704 AB-QM prirubnica Z0705 AB-QM prirubnica Z0715 AB-QM 125 HF 125 prirubnica Z0706 AB-QM prirubnica Z0716 AB-QM 150 HF 150 prirubnica Z0707 AB-QM prirubnica Z0717 AB-QM 200 HF 200 prirubnica Z0708 AB-QM prirubnica Z0718 AB-QM 250 HF 250 prirubnica Napomena: Ventile AB-QM bez mernih priključaka nije moguće nadograditi u ventile sa mernim priključkom 2,25 2,25 4,50 2,25 2,25 4,50 10,00 15,00 25,00 27,00 Navojni priključci Komplet 1 priključak, 1 holender i 1 zaptivka. Za priključenje na obe strane AB-QM potrebno je naručiti dva kompleta. Tip DN Priključak prema cevovodu ventilu 003Z R 3/8" A 1/2" UN 003Z R 1/2" A 3/4" UN 003Z konični R 3/4" A 1" UN 003Z0234 Priključak sa spoljnim navojem 25 spoljni navoj, R 1" A 1 1/4" UN 003Z EN R 1 1/4" A 1 1/2" UN 003Z R 1 1/2" A 2" UN 003Z R 2" A 2 1/2" UN AB-QM Sistemi sa konstantnim protokom: -ventilator konvektori -jednocevno radijatorsko grejanje Sistemi sa varijabilnim protokom: klima komore, ventilator konvektori, rashladne tavanice Januar

37 Pogoni za AB-QM Elektromotorni pogoni 2-položajna regulacija, bez sigurnosne funkcije Tip Za ventile Sila (N) Brzina (s/mm) AMI 140, AMV(E) 110NL, AME 15QM, AME 55Q, AME 85Q 082H8048 AMI 140, napajanje 24V AB-QM DN10-DN ,5 082H8049 AMI 140, napajanje 230V AB-QM DN10-DN ,5 3-položajna regulacija, bez sigurnosne funkcije, napajanje 24V 082H8056 AMV 110NL AB-QM DN10-DN ,0 Modularni regulacioni signal, bez sigurnosne funkcije, napajanje 24 V, izlazni signal 0-10V 082H8057 AME 110NL AB-QM DN10-DN ,0 082H3075 AME 15QM AB-QM DN40-DN ,0 082H3078 AME 55Q AB-QM DN125-DN ,0 082G1453 AME 85Q AB-QM DN200-DN ,0 Hod (mm) Elektrotermički pogon, ON-OFF Bez sigurnosne funkcije, napajanje 230 V TWA-Z, ABNM 082F1266 TWA-Z, NC, 230V AB-QM DN10 - DN32 1) 90 oko 60 2,80 Elektrotermički pogon, modulirajući regulacioni signal Bez sigurnosne funkcije, napajanje 24 V, NC (bez napona zatvoren), regulacioni signal 0-10 V, kabl dužine 1m 082F1191 ABNM LOG AB-QM DN10 - DN32 1) 100 oko 30 4,00 082F1193 ABNM LIN AB-QM DN10 - DN32 1) 100 oko 30 4,00 082F1072 Adapter za stare AB-QM, M30x1,5mm - - 1) Pri korišćenju sa AB-QM DN25 i DN32 najveći protok je približno 60% nazivnog protoka Dimenzionisanje AB-QM Obzirom da je autoritet AB-QM uvek 1, protok je jedini parametar na osnovu kog se vrši dimenzionisanje. Ukoliko su brzine strujanja fluida u cevovodu u skladu sa opštim standardima dimenzionisanja, važi pravilo da je dimenzija ventila jednaka dimenziji cevi. Januar

38 Primeri upotrebe AB-QM Upotreba AB-QM - sistem ventilatorskih konvektora Varijabilni protok kroz mrežu Ugradnjom AB-QM 10 LF na kraju poslednjeg usponskog voda u by-passu između polaza i povrata, podešenog na protok 50l/h, obezbeđujete kratko vreme odziva sistema. Primer upotrebe AB-QM - grejač, dogrejač i hladnjak klima komore Klasičan sistem Karakteristike: - Da bi se postigao autoritet regulacionih ventila, neophodna je pumpa visokog napora; - Pri manjem autoritetu regulacionih ventila i pri protocima koji su manji od projektovanih (a to je većina vremena), sposobnost regulacije se drastično smanjuje što uzrokuje prevelike protoke, a samim tim i povećanu potrošnju energije za pogon pumpe - energetski neefikasan sistem - Puštanje u pogon nije jednostavno - Velika mogućnost žalbi i reklamacija. - Pri adaptacijama ili dogradnji sistema neophodno je izvršiti novo hidrauličko balansiranje celog sistema. Energetski efikasan sistem - ventili sa 100% autoriteta Karakteristike: - Autoritet regulacionih ventila je uvek 100%, regulacija protoka je odlična što omogućava najveći mogući komfor korisnika; - Optimizacijom glavne cirkulacione pumpe postiže se smanjenje snage pumpe na tehnički minimum za dati hidraulički sistem; - Nema prekomernih protoka čime se smanjuje potrošnja energije za 20-30%; - Postizanjem veće temperaturske razlike, rad čilera je sa višim COP, a ukoliko je izvor grejanja kondezacioni gasni kotao omogućena je kondezacija dimnih gasova. ZA SVE DODATNE INFORMACIJE POSETITE NAŠU INTERNET STRANICU Januar

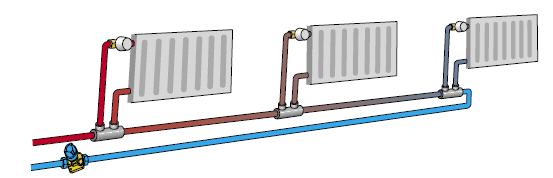

39 Kombinovani automatski ventil za jednocevno grejanje AB-QT QT je termostatski pogon bez pomoćne energije koji se montira na AB-QM regulacioni i balansni ventil nezavisan od promene pritiska u sistemu. Koristi se za regulaciju povratne temperature u sistemima jednocevnog radijatorskog grejanja. ABQM sa QT pogonom je kompletno rešenje za jednocevne sisteme grejanja: AB-QT. AB-QT Naziv Opis temperaturski opseg 003Z0382 QT AB-QM DN10 do DN Z0383 QT AB-QM DN25 i DN Z0384 QT AB-QM DN10 do DN Z0385 QT AB-QM DN25 i DN Prednosti: Smanjenje stvarni protok kroz krug jednocevnog grejanja Bolja regulacija temperature prostora Smanjenje pregrevanja objekta Manji troškovi grejanja Kombinovani automatski ventil za dvocevno grejanje AB-PM Kombinovani automatski limiter protoka i regulacioni ventil za sisteme dvocevnog radijatorskog grejanja AB-PM AB-PM Naziv Spoljni navoj Hod [mm] 003Z0402 AB-PM DN15 3/4'' SN 2,25 003Z0403 AB-PM DN20 1'' SN 2,25 003Z0404 AB-PM DN25 1 1/4'' SN 4,5 082F F F F1266 *TWA-Z/NO *TWA-Z/NO *TWA-Z/NC *TWA-Z/NC Elektrotermički pogon 24 V, 50Hz, 2W Elektrotermički pogon 230V, 50Hz, 2W Elektrotermički pogon 24 V, 50Hz, 2W Elektrotermički pogon 230V, 50Hz, 2W *) Pri korišćenju sa AB-PM DN25 najveći protok je približno 60% nazivnog protoka kodni broj 003L5042 Januar

40 Uravnoteženje sistema za pripremu PTV Tip, verzija k VS [m³/h] pri 20 C Priključak Modularni višefunkcioni termostatski cirkulacioni ventil MTCV PN10, maksimalna temperatura 100 C, sa unutrašnjim konusnim navojem. Namenjen je termičkom balansiranju pojedinih grana cirkulacije potrošne tople vode. Ugradnja je nakon zadnjeg potrošača PTV, a pre priključka na grane na zajednički cirkulacioni vod. MTCV Osnovna verzija A Karakteristike: - opseg podešavanja temperature C, - zatvara pri porastu temperature za 5K iznad zadate temperature, - materijal ventila: mesing, otporan na koroziju - mogućnost nadgradnje u verziju B ili C bez prekida rada sistema pripreme PTV, - mogućnost promene kalibrisanih termostatskih bez prekida rada sistema pripreme PTV - mogućnost dogradnje termometra ili temperaturskog senzora 003Z0515 MTCV - A DN15 1,5 1/2" UN 003Z0520 MTCV - A DN20 1,8 3/4" UN Verzija B - omogućava termičku dezinfekciju 70 C Karakteristike: - naručuje se pod samostalnim kodnim brojem ili u varijanti kombinacije osnovne verzije A i termostatskog dezinfekcionog modula B (003Z1021). - opseg podešavanja temperature C, - pri porastu temperature od 5K iznad podešene temperature Kvs se smanjuje na 0,15m3/h, - pri porastu temperature iznad 65 C ponovo se otvara protok za potrebe termičke dezinfekcije, - najveći dezinfekcijski Kvs pri 70 C, kvs(dn15)=0,5m3/h, kvs(dn20)=0,6m3/h, - pri porastu temperature iznad 75 C protok potpuno prestaje, - materijal ventila: mesing, otporan na koroziju - mogućnost nadgradnje u verziju C bez prekida rada sistema pripreme PTV, - mogućnost promene kalibrisanih termostatskih bez prekida rada sistema pripreme PTV - mogućnost dogradnje termometra ili temperaturskog senzora 003Z0511 MTCV - B DN15 1,5 1/2" UN 003Z0557 MTCV - B DN20 1,8 3/4" UN Verzija C - omogućava programski vođenu termičku dezifekciju Karakteristike: - opseg podešavanja temperature C, - zatvara pri porastu temperature od 5K iznad podešene temperature, - regulator CCR sa elektrotermičkim pogonom otvara protok za dezinfekciju na osnovu dobijene informacije o povišenju temperature u kotlu - potrebno je dodatno postaviti senzor u kotao - najveći dezinfekcioni Kvs=0,6m3/h - regulator CCR po isteku odabranog vremena pri temperaturi dezinfekcije na odrećenom MTCV ventilu potpuno zatvara protok - nakon obavljene dezinfekcije na svim MTCV ventilima, CCR otvara jednog od njih - materijal ventila: mesing, otporan na koroziju - mogućnost promene kalibrisanih termostatskih bez prekida rada sistema pripreme PTV Za MTCV - C je potrebno: - za svaki cirkulacioni vod ventil MTCV - A DN15 ili DN20 sa adapterom za elektrotermički pogon TWA-A (kodni broj 003Z1022), elektrotermičkim pogonom TWA-A/NC 24V ili 230V, adapterom za senzor temperature (kodni broj 003Z1024) i senzorom temperature sa kablom ESMB-12 (kodni broj 087B1184) - regulator CCR master za do 8 krugova dezinfekcije (kodni broj 003Z1025) sa Pt1000 senzorom u kotlu (npr. ESMB-12 ali ESMU-100), - u slučaju više od 8 krugova cirkulacije moguće je regulator CCR master dograditi sa najviše jednim podređenim regulatorom CCR slave za dodatnih 8 krugova (kodni broj 003Z1026). Januar

41 Višefunkcionalni termostatski cirkulacioni ventil MTCV, Dodaci i rezervni delovi Tip Opis, tehnički podaci Dodaci, rezervni delovi 003Z1033 Termostatski osnovni regulacioni modul A Dodaci, rezervni delovi - za verzije A i B 003Z1023 Termometar sa adapterom 003Z1021 Termostatski dezinfekcioni modul B Dodaci i rezervni delovi za programski vođenu termičku dezifekciju vode - verzija C 003Z1022 Adapter za elektrotermički pogon TWA-A 088H3112 TWA-A/NC za RA2000, 230VAC, bez napona zatvoren 088H Z1025 TWA-A/NC CCR Master za RA2000, 24V AC ili DC, bez napona otvoren Glavni regulator za vodenje 8 krugova cirkulacije (NC): - napajanje V AC, - izlazni signal 230 V ali 24 V AC, - mogućnost dogradnje slave regulatora 003Z1026 CCR Slave Podređeni regulator 230 V za priključenje dodatnih 8 NC pogona 087B1184 ESMB-12 Termosenzor 003Z1024 Adapter za termosenzor 087N0011 ESMC Nalegajući senzor Tip Opis, tehnički podaci Priključak Spojnice i dodaci za MTCV Z1027 Navojni priključci 1/2"UN x 1/2"SN sa kuglastom slavinom 003Z1034 Spojnice za bakarnu cev 15 mm - za lemljenje 003Z1035 Spojnice za bakarnu cev 18 mm - za lemljenje Spojnice i dodaci za MTCV Z1028 Navojni priključci 3/4"NN x 3/4"ZN sa kuglastom slavinom 003Z1039 Spojnice za bakarnu cev 22 mm - za lemljenje 003Z1040 Spojnice za bakarnu cev 28 mm - za lemljenje 003Z1043 Spojnice za čelične cevi 20 mm 1/2" SN 3/4" SN Primer upotrebe MTCV / osnovni model A i model B sa automatskom termičkom dezinfekcijom Januar

42 Regulatori pritiska bez pomoćne energije - pregled Tip AVDO AVPA AFPA/ AFPA/ VFG 2 VFG 21 AVA Strana Reg. dif. pritiska - područje pritisaka [bar] 0,05-0,5 0,05-2,0 0,15-5 AFA/ VFG 2 AFA/ VFG Prestrujni regulator nadpritiska (bar) ,15-16 Medij voda Ventil otvara pri porastu pritiska odnosno diferencijalnog pritiska Ugradnja u bypass navojni DN15-25 Priključak zavareni sa prirubnicom metalno Zaptivanje sedišta EPDM Kombinacijski deo KF2 Pribor za više temperature Nominalni promer DN PN 10 Nominalni pritisak PN 16 DN15-25 DN15-25 PN 25 PN 40 Maks. temperatura medija 150 C 200 C 150 C 150 C 200 C 150 C mesing crvena bronza DN15-25 DN15-25 Materijal kućišta GG-25 ventila GGG-40.3 DN32-50 DN32-50 GS-C 25 AFP/ AFP/ AFD/ AFD/ AFD/ Tip AVP AVD AVDS VFG 2 VFG 21 VFG 2 VFG 21 VFGS 2 Strana Reg. dif. pritiska - opseg pritisaka [bar] 0,05-2,0 0,15-6 Reducir ventil - opseg pritisaka [bar] , ,05-16 voda Medij para Ventil otvara pri porastu pritiska odnosno diferencijalnog pritiska dovod Ugradnja u povrat navojni DN15-25 Priključak zavareni sa prirubnicom DN32-50 metalno Zaptivanje sedišta EPDM Kombinacijski deo KF2 Pribor za više temperature Nominalni promer DN Nominalni pritisak Maks. temperatura medija Materijal kućišta ventila PN 16 DN15-32 PN 25 PN C 200 C 150 C 150 C 200 C 150 C 200 C 350 C crvena bronza DN15-32 DN15-25 GG-25 GGG-40.3 DN32-50 DN32-50 GS-C 25 Januar

43 Regulatori pritiska i protoka - pregled AFQ/ AFPQ/ AFPQ/ VFQ Tip AVQ AVPQ VFQ 2 VFQ 2 21 Strana Reg. dif.pritiska - opseg dp[bar] i protoka - opseg protoka [m3/h] 0,2-1,0 0,06-12 Regulator protoka - opseg [m 3 /h] 0, , ) Reg. temp - opseg temp. [ C] Medij voda dif. pritiska Prelazni ventil protoka zatvara pri porastu temperature Ugradnja u dovod povrat navojni Priključak zavareni sa prirubnicom Zaptivanje sedišta metalno EPDM Komb. deo KF2 Pribor za više pritiske i temperature Nominalni promer DN Nominalni pritisak Maks. temperatura medija Materijal kućišta ventila PN 16 DN15-25 DN15-32 PN 25 PN C 200 C 150 C 200 C 150 C 200 C 150 C crveni liv DN15-32 DN15-32 GG-25 GGG-40.3 DN32-50 DN32-50 GS-C 25 Sa dodatnim termostatskim pogonom 1) pri padu pritiska 0,2 bar na limiteru protoka 0,1-1,5 0,1-180 AFPQ 4/ VFQ 2 AFPQ 4/ VFQ 21 Tip AVPB AFP/ AFP/ VFQ 2 VFQ 21 AVQM AFQM 6 AFQM AHQM Strana , Regulator protoka i regulacioni ventil - opseg protoka [m3/h] 0, ,2-16 5, ,035-3,4 Reg. dif. pritiska - opseg dp [bar] 0,05-2,0 0,1-1,5 i limiter protoka - opseg prot. [m 3 /h] 0, ) 0,1-80 1) Medij voda Prelazni ventil dif. pritiska zatvara pri porastu protoka Ugradnja u dovod povrat navojni Priključak zavareni sa prirubnicom Zaptivanje sedišta metalno EPDM Komb. deo KF2 Pribor za više pritiske i temperature Nominalni promer DN PN 16 DN15-25 DN15-25 DN15-32 Nominalni pritisak PN 25 PN 40 Maks. temperatura medija 150 C 200 C 150 C 150 C 150 C 150 C 120 C crveni liv DN15-25 DN15-25 DN15-25 Materijal kućišta GG-25 ventila GGG-40.3 DN32-50 DN32-50 GS-C 25 Sa dodatnim elektromotornim pogonom Januar

44 Regulatori diferencijalnog pritiska Tip DN PN Priključak maks. dif. pritisak [bar] podeš. dif.pritiska [bar] K VS [m 3 /h] Prestrujni regulator (regulator diferencijalnog pritiska) AVPA AVPA Regulator sa ventilom, hidrauličkim pogonom i oprugom za podešavanje diferencijalnog pritiska, otvara prilikom porasta diferencijalnog pritiska, maks. temperatura vode 150 C. Ugradnja u bajpas 003H6593 AVPA 15/4,0 0,05-0,5 15 3/4" SN 12 4,0 003H6594 AVPA 20/6,3 0,05-0,5 20 1" SN 0,05-0,5 6,3 003H6595 AVPA 25/8 0,05-0,5 25 PN /4" SN 8 003H6596 AVPA 15/4,0 0,2-1,0 15 3/4" SN 12 4,0 0,2-1,0 003H6597 AVPA 20/6,3 0,2-1,0 20 1" SN 6,3 003H6602 AVPA 15/4,0 0,2-1,0 15 3/4" SN 20 4,0 003H6603 AVPA 20/6,3 0,2-1,0 20 1" SN 6,3 003H6604 AVPA 25/8 0,2-1, /4" SN 8 003H6599 AVPA 32/12,5 0,2-1,0 32 3/4" SN 16 12,5 003H6600 AVPA 40/16 0,2-1,0 40 1" SN 0,2-1, H6601 AVPA 50/20 0,2-1, /4" SN H6608 AVPA 32/12,5 0,2-1, ,5 prirubnica 003H6609 AVPA 40/16 0,2-1,0 40 PN 25 DIN H6610 AVPA 50/20 0,2-1, H6605 AVPA 15/4,0 0,3-2,0 15 3/4" SN 20 4,0 003H6606 AVPA 20/6,3 0,3-2,0 20 1" SN 6,3 003H6607 AVPA 25/8 0,3-2, /4" SN 8 0, H6611 AVPA 32/12,5 0,3-2, ,5 prirubnica 003H6612 AVPA 40/16 0,3-2,0 40 DIN H6613 AVPA 50/20 0,3-2, Dodaci za priključenje na cevovod Za tipove ventila DN ventila prema cevovodu Dimenzije prema ventilu Sadržaj Priključak sa krajevima za zavarivanje 003H6908 AV, VG, VS, VM DN 15 DN15 x 3/4"UN 003H6909 AV, VG, VS, VM DN 20 DN20 x 1"UN 003H6910 AV, VG, VS, VM DN 25 DN25 x 1 1/4" UN 003H6911 AV, VG, VM DN 32 DN32 x 1 3/4"UN 003H6912 AV, VG DN 40 DN40 x 2" UN 003H6913 AV, VG DN 50 DN50 x 2 1/2"UN Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN 15 R1/2"SN x 3/4"UN 003H6903 AV, VG, VS, VM DN 20 R3/4"SN x 1"UN 003H6904 AV, VG, VS, VM DN 25 R1"SN x 1 1/4" UN 003H6905 AV, VG, VM DN 32 R5/4"SN x 1 3/4"UN 065F6061 AV, VG DN 40 R11/2"SN x 2" UN 065F6062 AV, VG DN 50 R2"SN x 2 1/2"UN Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN 15 DN15 x 3/4"UN 003H6916 AV, VG DN 20 DN20 x 1"UN 003H6917 AV, VG DN 25 DN25 x 1 1/4" UN 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Januar

45 Regulatori diferencijalnog pritiska Tip Pov. membrane [cm2] Maks. radni pritisak za DN Podešavanje pritiska [bar] Prestrujni ventil (regulator dif. pritiska) AFPA + VFG 2/ VFG 21 Otvara prilikom porasta dif. pritiska, maks. temperatura vode 150 C (sa loncima za hlađenje i ventilom VFG 2 do 200 C). Ugradnja u bajpas Hidraulički pogon 003G1019 AFPA G1020 AFPA 0,5-2,5 0,5-2, G1021 AFPA 0,15-1,2 0,15-1, G1022 AFPA 0,1-0,6 0,1-0,6 Napomena: za kompletan prestrujni ventil dif. pritiska AFPA/VFG pri temperaturama do 150 C potrebni su: - ventil VFG 2 ili VFG 21(do 140 C) i - dve impulsne cevi AF; pri temperaturama većim od 150 C: - ventil VFG 2, - dve impulsne cevi AF i - dva lonca za hlađenje Ventil: vidi ventile VFG 2 ili VFG 21 na strani 46. AFPA Tip Opis Dodaci za AFA/ AFPA/ AFD/AFP/AFP-9 + VFG 2/ VFG 21 Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 003G1391 Impulsna cev AF 2 mufa 003G G1403 V1 V2 lonac za hlađenje V=1l lonac za hlađenje V=3l, za pogone površine membrane 630 cm2 Nastavak vretena za temperature pare iznad 200 do 350 C (PN16 do 300 C) 003G1394 ZF4 Produžetak vretena za hlađenje za ventile DN15-125, za priključenje u slučaju temperature dovoda preko 150 C do 350 C Regulatori otvaraju sa porastom diferencijalnog pritiska Primeri ugradnje: Regulacija diferencijalnog pritiska za pumpu u by-pass-u. Izbor regulatora: Qmax = 2.0 m3/h Δp AVPA =1.2 bar Qmax k v p AVPA m 1.8 h 3 Rešenje: AVPA PN25 DN15, Kvs 4,0, podešavanje dif. pritiska 0,3-2,0 bar. Januar

46 Regulatori diferencijalnog pritiska Regulator diferencijalnog pritiska AVP Regulator sa ventilom, hidrauličkim pogonom i podesivom glavom, zatvara prilikom porasta dif.pritiska, sa hidrauličkim priključkom sa navojem 1/8" za priključenje hidraulične impulsne cevi, maks. temperatura 150 C. Ugradnja u povratni vod AVP Tip DN PN Priključak max. dif. pritisak [bar] podeš. dif. pritiska [bar] K VS [m 3 /h] 003H6200 AVP 15/1,6 1,6 15 3/4" SN 003H6201 AVP 15/2,5 2,5 003H6203 AVP 20/6,3 20 1" SN 12 0,05-0,5 6,3 003H6204 AVP 25/8, /4" SN 8 003H6205 AVP 32/ /4" SN 10,0 PN H6206 AVP 15/1,6 1,6 003H6207 AVP 15/2,5 15 3/4" SN 2,5 003H6208 AVP 15/4,0 12 0,2-1,0 4,0 003H6209 AVP 20/6,3 20 1" SN 6,3 003H6210 AVP 25/8, /4" SN 8,0 003H6283 AVP 15/1,6 1,6 003H6284 AVP 15/2,5 15 3/4" SN 2,5 003H6285 AVP 15/4,0 20 0,2-1,0 4,0 003H6286 AVP 20/6,3 20 1" SN 6,3 003H6287 AVP 25/8, /4" SN 8,0 003H6293 AVP 15/1,6 1,6 003H6294 AVP 15/2,5 15 3/4" SN 2,5 003H6295 AVP 15/4,0 20 0,3-2,0 4,0 003H6296 AVP 20/6,3 20 1" SN 6,3 003H6297 AVP 25/8, /4" SN 8,0 003H6345 AVP 15/4,0 15 4,0 003H6346 AVP 20/6,3 20 PN ,3 003H6347 AVP 25/8,0 25 8,0 0,2-1,0 003H6348 AVP 32/12, ,5 003H6349 AVP 40/ H6350 AVP 50/20 50 Prirubnica 20 PN25, EN 003H6351 AVP 15/4, ,0 003H6352 AVP 20/6, ,3 003H6353 AVP 25/8,0 25 8,0 0,3-2,0 003H6354 AVP 32/12, ,5 003H6355 AVP 40/ H6356 AVP 50/ Napomena: kod ugradnje regulatora diferencijalnog pritiska AVP u povrat potrebna je i jedna impulsna cev AV. Isporučuju se i regulatori diferencijalnog pritiska za ugradnju u polazni vod. Isporučuju se i regulatori diferencijalnog pritiska s rasponom podešavanja 0,8-1,6 bara (samo PN16 za ugradnju u povrat) ili s fiksno predpodešenom vrednošću diferencijalnog pritiska 0,2bara, 0,3bara i 0,5bara (PN16) te 0,2bar i 0,5 (PN25). Priključke za ugradnju na cevovod pogledajte na strani 37. Dodaci za AVP, AVPB 003H6852 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/8" 003H6853 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R3/8" 003H6854 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/2" Januar

47 Regulatori diferencijalnog pritiska Tip površina membrane maks. radni pritisak podešavanje dif. pritiska [bar] [cm2] [bar] Regulator diferencijalnog pritiska AFP/AFP-9 + VFG 2/ VFG 21 zatvara prilikom porasta dif. pritiska, maks. temperatura vode 150 C (sa loncem za hlađenje i ventilom VFG 2 do 200 C). Ugradnja u dovod ili povrat Hidraulički pogon 003G1016 AFP 0,15-1,5 0,15-1, G1017 AFP 0,1-0,7 0,1-0,7 AFP 003G1018 AFP 0,5-0, (25 opciono) 0,5-0,35 003G1014 AFP G1015 AFP-9 0, ,5-3 Napomena: za kompletan regulator diferencijalnog pritiska AFP/VFG pri temperaturama do 150 C potrebni su: - ventil VFG 2 ili VFG 21 i - dve impulsne cevi AF za ventile do DN150 odnosno 3 impulsne cevi za ventile iznad DN150; pri temperaturama iznad 150 C: - ventil VFG 2, - dve impulsne cevi AF za ventile do DN150 odnosno 3 impulsne cevi za ventile iznad DN150 i - lonac za hlađenje Ventil: vidi ventile VFG 2 ili VFG 21 na strani 46. Tip Opis Dodaci za AFA/ AFPA/ AFD/AFP/AFP-9 + VFG 2/ VFG 21 Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 003G1391 Impulsna cev AF 2 mufa 003G G1403 V1 V2 lonac za hlađenje V=1l lonac za hlađenje V=3l, za pogone površine membrane 630 cm2 Nastavak vretena za temperature pare iznad 200 do 350 C (PN16 do 300 C) 003G1394 ZF4 Produžetak vretena za hlađenje za ventile DN15-125, za priključenje u slučaju temperature dovoda preko 150 C do 350 C Regulatori zatvaraju sa porastom diferencijalnog pritiska Izbor regulatora: Qmax = 0.8 m3/h (800 l/h) Δpmin = 0.8 bar (80 kpa) ΔpHEX = 0.05 bar (5 kpa) ΔpMCV = 0.3 bar (30 kpa) Podešena vrednost dif. pritiska je: Δp podešeno = ΔpHEX + ΔpMCV = Δp podešeno = 0.35 bar (35 kpa) Totalni pad pritiska kroz regulator je: ΔpAVP = Δpmin - ΔpHEX - ΔpMCV = ΔpAVP = 0.45 bar (45 kpa) k v Q p max m h AVP Rešenje: AVP PN15 DN15, Kvs 1,6, opseg podešavanja dif. pritiska 0,05-,5 bar. Januar

48 Regulatori pritiska (regulatori nadpritiska) Tip DN PN podeš. K VS Priključak maks.dif.pritisa k [bar] Pritiska [bar] [m 3 /h] Prestrujni regulator (regulator nadpritiska) AVA Regulator sa ventilom, hidrauličkim pogonom i oprugom za podešavanje pritiska, otvara prilikom porasta pritiska ispred ventila, maks. temperatura vode 150 C. Ugradnja u bajpas 003H6614 AVA 15/4,0 1-4,5 15 3/4" SN 20 4,0 AVA 003H6615 AVA 20/6,3 1-4,5 20 1" SN 6,3 003H /4" SN 8 AVA 25/8 1-4,5 1-4,5 003H ,5 AVA 32/12,5 1-4,5 Prirubnica 003H PN25, EN 16 AVA 40/16 1-4, H AVA 50/20 1-4,5 PN H6620 AVA 15/4, /4" SN 20 4,0 003H6621 AVA 20/6, " SN 6,3 003H /4" SN 8 AVA 25/ H ,5 AVA 32/12, Prirubnica 003H PN25, EN 16 AVA 40/ H AVA 50/ Dodaci za priključenje na cevovod Za tipove ventila DN ventila prema cevovodu Dimenzije prema ventilu Sadržaj Priključak sa krajevima za zavarivanje 003H6908 AV, VG, VS, VM DN 15 DN15 x 3/4"UN 003H6909 AV, VG, VS, VM DN 20 DN20 x 1"UN 003H6910 AV, VG, VS, VM DN 25 DN25 x 1 1/4" UN 003H6911 AV, VG, VM DN 32 DN32 x 1 3/4"UN 003H6912 AV, VG DN 40 DN40 x 2" UN 003H6913 AV, VG DN 50 DN50 x 2 1/2"UN Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN 15 R1/2"SN x 3/4"UN 003H6903 AV, VG, VS, VM DN 20 R3/4"SN x 1"UN 003H6904 AV, VG, VS, VM DN 25 R1"SN x 1 1/4" UN 003H6905 AV, VG, VM DN 32 R5/4"SN x 1 3/4"UN 065F6061 AV, VG DN 40 R11/2"SN x 2" UN 065F6062 AV, VG DN 50 R2"SN x 2 1/2"UN Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN 15 DN15 x 3/4"UN 003H6916 AV, VG DN 20 DN20 x 1"UN 003H6917 AV, VG DN 25 DN25 x 1 1/4" UN 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Januar

49 Regulatori pritiska (regulatori nadpritiska) Tip površina membrane [cm2] maks. rad. pritisak bar za DN podešavanje dif. pritiska [bar] Prestrujni regulator (regulator apsolutnog pritiska) AFA + VFG 2/ VFG 21 Otvara prilikom porasta pritiska, maks. temperatura vode 150 C (sa loncem za hlađenje i ventilom VFG 2 do 200 C). ugradnja u bajpas Hidraulički pogon 003G1007 AFA G1008 AFA G1009 AFA G1010 AFA 0,5-2,5 0,5-2,5 003G1011 AFA 0,15-1, ,15-1, G1012 AFA 0,1-0,6 0,1-0,6 003G1013 AFA 0,05-0, ,05-0,35 Napomena: za kompletan regulator diferencijalnog pritiska AFA/VFG pri temperaturama do 150 C potrebni su: - ventil VFG 2 ili VFG 21(do 140 C) i - jedna impulsna cev AF pri temperaturama iznad 150 C: - ventil VFG 2, - jedna impulsna cev AF - lonac za hlađenje Ventil: vidi ventile VFG 2 ili VFG 21 na strani 46. AFA Tip Opis Dodaci za AFA/ AFPA/ AFD/AFP/AFP-9 + VFG 2/ VFG 21 Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 003G1391 Impulsna cev AF 2 mufa 003G G1403 V1 V2 lonac za hlađenje V=1l lonac za hlađenje V=3l, za pogone površine membrane 630 cm2 Nastavak vretena za temperature pare iznad 200 do 350 C (PN16 do 300 C) 003G1394 ZF4 Produžetak vretena za hlađenje za ventile DN15-125, za priključenje u slučaju temperature dovoda preko 150 C do 350 C Regulatori otvaraju sa porastom pritiska ispred ventila Izbor regulatora: Qmax = 1.9 m3/h Δp min =1.3 bar Q p 3 max k v min 1.9 m h Rešenje: AVA DN15, Kvs 4,0, podešavanje dif. pritiska 1,0-4,5 bar. Januar

50 Umanjivači pritiska (reducir ventili) Tip DN PN Priključak maks. dif. pritisak [bar] podeš. pritiska [bar] K VS [m 3 /h] Slike Umanjivač pritiska (reducir ventil) AVD - za vodu Regulator sa ventilom, hidrauličkim pogonom i oprugom za podešavanje pritiska, zatvara prilikom porasta pritiska iza ventila, maks. temperatura vode 150 C. AVD Ugradnja u dovod 003H6644 AVD 15/4, /4" ZN 20 4,0 003H6645 AVD 20/6, " ZN 6,3 003H6646 AVD 25/ /4" ZN H6659 AVD 32/12, ,5 003H6660 prirubnica AVD 40/ DIN H6661 AVD 50/ PN H6650 AVD 15/4, /4" ZN 20 4,0 003H6651 AVD 20/6, " ZN 6,3 003H6652 AVD 25/ /4" ZN H AVD 32/12, ,5 prirubnica 003H6663 AVD 40/ DIN H6664 AVD 50/ Umanjivač pritiska (reducir ventili) AVDS - za paru Regulator sa ventilom, hidrauličkim pogonom i oprugom za podešavanje pritiska, zatvara prilikom porasta pritiska iza ventila, maks. temperatura pare 200 C. Ugradnja u dovod 003H6667 AVDS 15/3, /4" ZN 10 3,2 003H6668 AVDS 20/4, " ZN 1-5 4,5 AVDS 003H6669 AVDS 25/6, PN /4" ZN 6,3 003H6672 AVDS 15/3, /4" ZN 3,2 003H6673 AVDS 20/4, " ZN ,5 003H6674 AVDS 25/6, /4" ZN 6,3 Napomena: za kompletan reducir ventil za paru AVDS potrebno je ugraditi i impulsnu cev AV i lonac za hlađenje. Dodaci za AVDS 003H6852 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/8" 003H6853 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R3/8" 003H6854 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/2" 003H0277 Lonac za hlađenje V= 0.3 l,sa dva navojna priključka za cevi Ø6 x 1 mm Priključke za ugradnju na cevovod pogledajte na strani 37. Januar

51 Umanjivači pritiska (reducir ventili) Tip površina membrane [cm2] maks. rad. pritisak bar za DN podešavanje dif. pritiska [bar] Regulator umanjivača pritiska AFD + VFG 2/ VFG 21/ VFGS 2 Zatvara prilikom porasta pritiska iza ventila, maks. temperatura vode 150 C (sa loncima za hlađenje i ventilom VFG 2 do 200 C), maks. temperatura pare 200 C (uvek je potrebno koristiti lonac za hlađenje), maks. temperatura pare 350 C prilikom korišćenja lonca za hlađenje i produžetka za hlađenje vretena ZF4 (300 C za ventile DN16). Ugradnja u dovod Hidraulički pogon 003G1000 AFD G1001 AFD G1002 AFD G1003 AFD 0,5-3 0, G1004 AFD 0,1-0, ,1-0, G1005 AFD 0,15-1,5 0,15-1,5 003G1006 AFD 0,05-0, ,05-0,35 Napomena: kompletan reducir ventil AFD/VFG se sastoji, pored hidrauličnog pogona AFD, još i od: - voda do 150 C: ventila VFG 2 ili VFG 21 i impulsne cevi AF; - voda do 200 C: ventila VFG 2 i impulsne cevi AF; - para do 200 C; ventila VFGS 2, impulsne cevi AF i lonca za hlađenje; - para do 300 C - PN16 ili do 350 C - PN25,40: ventila VFGS 2, impulsne cevi AF, lonca za hlađenje i rashladnog nastavka vretena ZF4. Ventil: VFG 2, VFG 21 ili VFGS 2 na stranama 46 i 47. AFD Tip Opis Dodaci za AFA/ AFPA/ AFD/AFP/AFP-9 + VFG 2/ VFG 21/VFGS 2 Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 003G1391 Impulsna cev AF 2 mufa 003G G1403 V1 V2 lonac za hlađenje V=1l lonac za hlađenje V=3l, za pogone površine membrane 630 cm2 Nastavak vretena za temperature pare iznad 200 do 350 C (PN16 do 300 C) 003G1394 ZF4 Produžetak vretena za hlađenje za ventile DN15-125, za priključenje u slučaju temperature dovoda preko 150 C do 350 C Regulatori zatvara sa porastom pritiska posle ventila Izbor regulatora: Qmax = 2,0 m3/h Δp1 min =7,5 bar Δp setovano =6,0 bar Minimalni dif. pritisak kroz kontroler je: ΔpAVD = p1 min - p setovano = = ΔpAVD = 1.5 bar k v Q p max AVD m h Rešenje: AVD DN15, Kvs 4,0, podešavanje dif. pritiska 1,0-5,0 bar. Januar

52 Sigurnosni regulatori pritiska Tip DN PN podeš. K VS Priključak maks.dif.pritisa k [bar] Pritiska [bar] [m 3 /h] Prestrujni regulator (regulator nadpritiska) SAVA sa dve membrane SAVA Regulator sa ventilom, hidrauličkim pogonom i oprugom za podešavanje pritiska, (sigurnosni - sa dve membrane) otvara prilikom porasta pritiska, maks. temperatura vode 150 C. Ugradnja u bajpas 003H6675 SAVA 15/4,0 1-4,5 15 3/4" ZN 20 4,0 003H6676 SAVA 20/6,3 1-4,5 20 1" ZN 6,3 003H6677 SAVA 25/8 1-4, /4" ZN 8 1-4,5 003H6687 SAVA 32/12,5 1-4, ,5 prirubnica 003H6688 SAVA 40/16 1-4,5 40 DIN H6689 SAVA 50/20 1-4, PN25 003H6681 SAVA 15/4, /4" ZN 20 4,0 003H6682 SAVA 20/6, " ZN 6,3 003H6683 SAVA 25/ /4" ZN H6690 SAVA 32/12, ,5 prirubnica 003H6691 SAVA 40/ DIN H6692 SAVA 50/ Sigurnosni umanjivač pritiska (reducir ventil) SAVD sa dve membrane SAVD Regulator sa ventilom, hidrauličkim pogonom i oprugom za podešavanje pritiska, zatvara prilikom porasta pritiska, maks. temperatura vode 150 C. Ugradnja u dovod 003H6693 SAVD 15/4, /4" ZN 20 4,0 003H6694 SAVD 20/6, " ZN 6,3 003H6695 SAVD 25/ /4" ZN H6705 SAVD 32/12, ,5 prirubnica 003H6706 SAVD 40/ DIN H6707 SAVD 50/ PN25 003H6699 SAVD 15/4, /4" ZN 20 4,0 003H6700 SAVD 20/6, " ZN 6,3 003H6701 SAVD 25/ /4" ZN H6708 SAVD 32/12, ,5 prirubnica 003H6709 SAVD 40/ DIN H6710 SAVD 50/ Dodaci za priključenje na cevovod Za tipove ventila DN ventila prema cevovodu Dimenzije prema ventilu Sadržaj Priključak sa krajevima za zavarivanje 003H6908 AV, VG, VS, VM DN 15 DN15 x 3/4"UN 003H6909 AV, VG, VS, VM DN 20 DN20 x 1"UN 003H6910 AV, VG, VS, VM DN 25 DN25 x 1 1/4" UN 003H6911 AV, VG, VM DN 32 DN32 x 1 3/4"UN 003H6912 AV, VG DN 40 DN40 x 2" UN 003H6913 AV, VG DN 50 DN50 x 2 1/2"UN Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN 15 R1/2"SN x 3/4"UN 003H6903 AV, VG, VS, VM DN 20 R3/4"SN x 1"UN 003H6904 AV, VG, VS, VM DN 25 R1"SN x 1 1/4" UN 003H6905 AV, VG, VM DN 32 R5/4"SN x 1 3/4"UN 065F6061 AV, VG DN 40 R11/2"SN x 2" UN 065F6062 AV, VG DN 50 R2"SN x 2 1/2"UN Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN 15 DN15 x 3/4"UN 003H6916 AV, VG DN 20 DN20 x 1"UN 003H6917 AV, VG DN 25 DN25 x 1 1/4" UN 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Januar

53 Ventili za regulatore pritiska i diferencijalnog pritiska Tip DN PN maks. dif. pritisak [bar] Materijal tela ventila Kvs [m3/h] Ventili VFG 2 - za vodu VFG 2 Sa prirubnicom, neopterećeni pritiskom, prirubnica prema DIN 2501, sa metalnom zaptivkom, maks. temperatura vode 150 C (sa loncem za hlađenje do 200 C). Za pogone AFP, AFP-9, AFA, AFPA, AFD 065B2388 VFG 2 PN16 15/ B2389 VFG 2 PN16 20/6, ,3 065B2390 VFG 2 PN16 25/ B2391 VFG 2 PN16 32/ B2392 VFG 2 PN16 40/ EN-GJL B2393 VFG 2 PN16 50/ (GG-25) B2394 VFG 2 PN16 65/ B2395 VFG 2 PN16 80/ B2396 VFG 2 PN16 100/ B2397 VFG 2 PN16 125/ B2401 VFG 2 PN25 15/ B2402 VFG 2 PN25 20/6, ,3 065B2403 VFG 2 PN25 25/ B2404 VFG 2 PN25 32/ B2405 VFG 2 PN25 40/ EN-GJS B2406 VFG 2 PN25 50/ (GGG-40.3) B2407 VFG 2 PN25 65/ B2408 VFG 2 PN25 80/ B2409 VFG 2 PN25 100/ B2410 VFG 2 PN25 125/ Napomena: mogu se isporučiti i ventili dimenzija DN150, DN200 i DN250 i pritiska PN40. Ventili VFG 21 - za vodu VFG 21 Sa prirubnicom, neopterećeni pritiskom, prirubnica prema DIN 2501, sa mekom zaptivkom, maks. temperatura vode 150 C. Za pogone AFP, AFP-9, AFA, AFPA, AFD 065B2502 VFG 21 PN16 15/ B2503 VFG 21 PN16 20/6, ,3 065B2504 VFG 21 PN16 25/ B2505 VFG 21 PN16 32/ B2506 VFG 21 PN16 40/ EN-GJL B2507 VFG 21 PN16 50/ (GG-25) B2508 VFG 21 PN16 65/ B2509 VFG 21 PN16 80/ B2510 VFG 21 PN16 100/ B2511 VFG 21 PN16 125/ B2515 VFG 21 PN25 15/ B2516 VFG 21 PN25 20/6, ,3 065B2517 VFG 21 PN25 25/ B2518 VFG 21 PN25 32/ B2519 VFG 21 PN25 40/ EN-GJS B2520 VFG 21 PN25 50/ (GGG-40.3) B2521 VFG 21 PN25 65/ B2522 VFG 21 PN25 80/ B2523 VFG 21 PN25 100/ B2524 VFG 21 PN25 125/ Napomena: mogu se isporučiti i ventili dimenzija DN150, DN200 i DN250 sa maks. temperaturom vode 140 C i ventili za pritisak PN40. Januar

54 Ventili za regulatore pritiska Tip DN PN maks. dif. pritisak [bar] Materijal tela ventila KVS [m3/h] Ventili VFGS 2 - za paru VFGS 2 Sa prirubnicom, neopterećeni pritiskom, prirubnica prema DIN 2501, sa metalnom zaptivkom, maks. temperatura pare 300 C za ventile PN16 i 350 C za ventile PN25 i PN40. Za pogone AFD 065B2430 VFGS 2 PN16 15/ ,0/2,5* 065B2431 VFGS 2 PN16 20/6, ,3/4,0* 065B2432 VFGS 2 PN16 25/ ,0/6,3* 065B2433 VFGS 2 PN16 32/ /10* 065B2434 VFGS 2 PN16 40/ EN-GJL /16* B2435 VFGS 2 PN16 50/ (GG-25) 32/25* 065B2436 VFGS 2 PN16 65/ /40* 065B2437 VFGS 2 PN16 80/ /63* 065B2438 VFGS 2 PN16 100/ /100* 065B2439 VFGS 2 PN16 125/ /125* 065B2443 VFGS 2 PN25 15/ ,0/2,5* 065B2444 VFGS 2 PN25 20/6, ,3/4,0* 065B2445 VFGS 2 PN25 25/ ,0/6,3* 065B2446 VFGS 2 PN25 32/ /10* 065B2447 VFGS 2 PN25 40/ EN-GJS /16* B2448 VFGS 2 PN25 50/ (GGG-40.3) 32/25* 065B2449 VFGS 2 PN25 65/ /40* 065B2450 VFGS 2 PN25 80/ /63* 065B2451 VFGS 2 PN25 100/ /100* 065B2452 VFGS 2 PN25 125/ /125* 065B2453 VFGS 2 PN40 15/ ,0/2,5* 065B2454 VFGS 2 PN40 20/6, ,3/4,0* 065B2455 VFGS 2 PN40 25/ ,0/6,3* 065B2456 VFGS 2 PN40 32/ /10* 065B2457 VFGS 2 PN40 40/ GP240GH 20/16* B2458 VFGS 2 PN40 50/ (GS-C 25) 32/25* 065B2459 VFGS 2 PN40 65/ /40* 065B2460 VFGS 2 PN40 80/ /63* 065B2461 VFGS 2 PN40 100/ /100* 065B2462 VFGS 2 PN40 125/ /125* Napomena: mogu se isporučiti i ventili dimenzija DN150, DN200 i DN250 sa maks. temperaturom pare 300 C. *) Kvs u slučaju ugrađenog distributora povećanog dotoka - strana 90. Na zahtev su dostupni i VFGS 2 ventili sa fabrički ugrađenim distributorima protoka. Januar

55 Regulatori protoka Tip DN PN Priključak opseg protoka [m3/h] maks. dif. pritisak [bar] K VS [m 3 /h] Regulator protoka AVQ Regulator sa ventilom, hidrauličkim pogonom i zavrtnjem za podešavanje protoka, zatvara prilikom porasta protoka, sa hidrauličkim priključkom sa navojem 1/8" za priključenje hidrauličke impulsne cevi, maks. temperatura vode 150 C. Pad pritiska na limiteru protoka je 0,2 bar. Ugradnja u dovod ili povrat 003H6711 AVQ 15/1,6 0,06-1,4 1,6 AVQ 003H6712 AVQ 15/2,5 15 3/4" SN 0,08-1,8 2,5 003H6713 AVQ 15/4,0 PN 16 0,09-2,7 12 4,0 003H6714 AVQ 20/6,3 20 1" SN 0,1-4,5 6,3 003H6715 AVQ 25/8, /4" SN 0,1-6,0 8,0 003H6722 AVQ 15/1,6 0,03-0,86 1,6 003H6723 AVQ 15/2,5 15 3/4" SN 0,07-1,4 2,5 003H6724 AVQ 15/4,0 PN 25 0,07-2,2 20 4,0 003H6725 AVQ 20/6,3 20 1" SN 0,16-3 6,3 003H6726 AVQ 25/8, /4" SN 0,2-3,5 8,0 003H6727 AVQ 32/12,5 15 3/4" SN 0,4-8 12,5 003H6728 AVQ 40/16 20 PN 25 1" SN 0, H6729 AVQ 50/ /4" SN 0, H6730 AVQ 32/12,5 32 0,4-8 12,5 Prirubnica 003H6731 AVQ 40/16 40 PN 25 PN25, EN 0, H6732 AVQ 50/ , Dodaci za priključenje na cevovod Za tipove ventila DN ventila prema cevovo du Dimenzije prema ventilu Sadržaj Priključak sa krajevima za zavarivanje 003H6908 AV, VG, VS, VM DN H6909 AV, VG, VS, VM DN H6910 AV, VG, VS, VM DN H6911 AV, VG, VM DN H6912 AV, VG DN H6913 AV, VG DN 50 Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN H6903 AV, VG, VS, VM DN H6904 AV, VG, VS, VM DN H6905 AV, VG, VM DN F6061 AV, VG DN F6062 AV, VG DN 50 Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN H6916 AV, VG DN H6917 AV, VG DN 25 DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN DN32 x 1 3/4"UN DN40 x 2" UN DN50 x 2 1/2"UN R1/2"SN x 3/4"UN R3/4"SN x 1"UN R1"SN x 1 1/4" UN R5/4"SN x 1 3/4"UN R11/2"SN x 2" UN R2"SN x 2 1/2"UN DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Januar

56 Regulatori protoka Regulator protoka AFQ + VFQ 2 AFQ Zatvara sa porastom protoka, maks. temperatura vode 150 C (sa loncem za hlađenje do 200 C), maks. rad. pritisak 25 bara. Hidraulički pogon površina Tip membrane dif. pritisak na limiteru protoka [bar] [cm2] Ugradnja u dovod ili povrat 003G1024 AFQ 0,2 0, G1025 AFQ 0,5 0,5 Napomena: za kompletan regulator protoka AFQ/VFQ pri temperaturama do 150 C potrebni su: - ventil VFQ 2 i - komplet AFQ impulsnih cevi; pri temperaturama medija iznad 150 C i ventilima do DN150: - ventil VFQ 2, - 2 impulsne cevi AF i - 2 lonca za hlađenje; pri temperaturama iznad 150 C i ventilima do DN250 : - ventil VFQ 2, - 3 impulsne cevi AF i - 2 lonca za hlađenje; Impulsne cevi maks. temperatura vode 150 C. Tip Za ventil DN Izrada 003G G G G G1344 AFQ impulsne cevi 003G G1347 Ventil: vidi ventile VFQ 2 na strani x 0,8 mm ( 150 C ) Tip Opis Dodaci za AFQ Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. 003G1391 Impulsna cev AF bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 2 mufa 003G G1403 V1 V2 lonac za hlađenje V=1l lonac za hlađenje V=3l, za pogone površine membrane 630 cm2 Januar

57 Regulatori diferencijalnog pritiska i protoka Tip DN PN Priključak opseg protoka [m3/h] podeš. dif.pritiska [bar] K VS [m 3 /h] Regulator diferencijalnog pritiska i protoka AVPQ AVPQ Regulator sa ventilom, hadrauličkim pogonom i glavom za podešavanje diferencijalnog pritiska i podesivom regulacijom protoka, zatvara prilikom porasta dif. pritiska ili protoka, sa hidrauličkim priključkom sa navojem 1/8" za priključenje hidrauličke impulsne cevi, maks. temperatura 150 C. Pad pritiska na limiteru protoka je 0,2 bar. Ugradnja u povrat 003H6477 AVPQ 15/1,6 0,06-1,4 1,6 003H6478 AVPQ 15/2,5 15 3/4" SN 0,08-1,8 2,5 003H6479 AVPQ 15/4,0 0,09-2,7 4,0 0,1-0,5 003H6480 AVPQ 20/6,3 20 PN 16 1" SN 0,1-4,5 6,3 003H6481 AVPQ 25/8, /4" SN 0,1-6,0 8,0 003H6482 AVPQ 32/ /4" SN 0,15-7,3 10,0 003H6918 AVPQ PN25 15/0,4 0,2-1,0 0,015-0,18 0,4 003H6919 AVPQ PN25 15/1,0 0,2-1,0 0,02-0,4 1,0 003H6531 AVPQ PN25 15/1,6 0,2-1,0 15 3/4" SN 0,03-0,86 1,6 003H6532 AVPQ PN25 15/2,5 0,2-1,0 0,07-1,4 2,5 003H6533 AVPQ PN25 15/4,0 0,2-1,0 0,07-2,2 4,0 003H6534 AVPQ PN25 20/6,3 0,2-1,0 20 1" SN 0,16-3 6,3 003H6535 AVPQ PN25 25/8,0 0,2-1, /4" SN 0,2-3,5 0,2-1,0 8,0 003H6536 AVPQ PN25 32/12,5 0,2-1, /4" SN 0,4-8 12,5 003H6537 AVPQ PN25 40/16 0,2-1,0 40 PN 25 2" SN 0, H6538 AVPQ PN25 50/20 0,2-1, /2" SN 0, H6563 AVPQ 32/12,5 0,2-1,0 32 0, ,5 003H6564 AVPQ 40/16 0,2-1,0 40 0, H6565 AVPQ 50/20 0,2-1,0 50 prirubnica 0, PN25, EN 003H6566 AVPQ 32/12,5 0,3-2, , ,5 003H6567 AVPQ 40/16 0,3-2,0 40 0,8-10 0,3-2, H6568 AVPQ 50/20 0,3-2,0 50 0, Napomena: potrebna je jedna impulsna cev AV. Na raspolaganju je i izrada za ugradnju u dovod. Dodaci za priključenje na cevovod Za tipove ventila Priključak sa krajevima za zavarivanje DN ventila 003H6908 AV, VG, VS, VM DN H6909 AV, VG, VS, VM DN H6910 AV, VG, VS, VM DN H6911 AV, VG, VM DN H6912 AV, VG DN H6913 AV, VG DN 50 Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN H6903 AV, VG, VS, VM DN H6904 AV, VG, VS, VM DN H6905 AV, VG, VM DN F6061 AV, VG DN F6062 AV, VG DN 50 Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN H6916 AV, VG DN H6917 AV, VG DN 25 prema cevovo du Dimenzije prema ventilu DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN DN32 x 1 3/4"UN DN40 x 2" UN DN50 x 2 1/2"UN R1/2"SN x 3/4"UN R3/4"SN x 1"UN R1"SN x 1 1/4" UN R5/4"SN x 1 3/4"UN R11/2"SN x 2" UN R2"SN x 2 1/2"UN DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN Sadržaj 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Dodaci za AVP, AVPB, AVPQ 003H6852 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/8" 003H6853 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R3/8" 003H6854 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/2" Januar

58 Regulatori diferencijalnog pritiska i protoka Regulator diferencijalnog pritiska i protoka AFPQ / AFPQ 4 + VFQ 2 / VFQ 21 AFPQ, AFPQ 4 zatvara prilikom porasta dif. pritiska ili protoka, maks. temperatura vode 150 C (sa loncem za hlađenje i ventilom VFQ 2 do 200 C), maks. rad. pritisak 40 bara. Hidraulički pogon površina dif. pritisak reduktora Tip membrane podeš. dif. pritiska [bar] [bar] [cm2] Ugradnja u povrat 003G1029 AFPQ 0,1-0,7 003G1030 AFPQ 0,1-0,7 003G1031 AFPQ 0,15-1,5 003G1032 AFPQ 0,15-1,5 Ugradnja u dovod 003G1033 AFPQ 4 0,1-0,7 003G1034 AFPQ 4 0,1-0,7 003G1035 AFPQ 4 0,15-1,5 003G1036 AFPQ 4 0,15-1,5 Ventil: vidi ventile VFQ 2 ili VFQ 21 na strani 54. Impulsne cevi maks. temperatura vode 150 C ,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,1-0,7 0,1-0,7 0,15-1,5 0,15-1,5 0,1-0,7 0,1-0,7 0,15-1,5 0,15-1,5 Napomena: ugradnja u povrat: za temperature do 150 C, kompletan regulator sastoji se od regulatora AFPQ, ventila VFQ2/21 impulsne cevi za pogon AFPQ i jedne impulsne cevi AF. Za temperature iznad 150 C, za kompletan regulator AFPQ/VFQ potrebno je dodati i kondezni lonac. ugradnja u dovod: za temperature do 150 C, kompletan regulator sastoji se od regulatora AFPQ4, ventila VFQ2/21 impulsne cevi za pogon AFPQ4 i jedne impulsne cevi AF. Za temperature iznad 150 C i dimenzije do DN150, za kompletan regulator AFPQ4/VFQ potrebne su tri impulsne cevi AF i dva kondezna lonca. Za temperature iznad 150 C i dimenzije iznad DN150, za kompletan regulator AFPQ4/VFQ potrebne su tri impulsne cevi AF i tri kondezna lonca. Tip Za ventil DN Izrada 003G G G G G G G G G G G G G G1387 AFPQ impulsne cevi Ugradnja u povrat AFPQ 4 impulsne cevi Ugradnja u dovod 15 i i i i i i x 0,8 mm ( 150 C ) 10 x 0,8 mm ( 150 C ) Dodaci za AFPQ i AFPQ4 003G1391 Impulsna cev AF bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 2 mufa Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. 003G1392 V1 lonac za hlađenje V=1l Januar

59 Regulatori diferencijalnog pritiska i limiteri protoka Tip DN PN Priključak *opseg protoka [m3/h] podeš. dif. Pritiska [bar] K VS [m 3 /h] Regulator diferencijalnog pritiska sa ograničenjem protoka AVPB AVPB Regulator sa ventilom, pogonom i glavom za podešavanje diferencijalnog pritiska i ograničivačem protoka, zatvara prilikom porasta dif. pritiska ili protoka, sa hidrauličkim priključkom sa navojem 1/8" za priključenje hidrauličke impulsne cevi, maks. temperatura 150 C. Ugradnja u povrat dp max =12bar 003H6399 AVPB 15/1,6 0,06-1,4 1,6 003H6400 AVPB 15/2,5 15 3/4" UN 0,08-1,8 2,5 003H6401 AVPB 15/4,0 PN 16 0,09-2,7 0,2-1,0 4,0 003H6402 AVPB 20/6,3 20 1" UN 0,1-4,5 6,3 003H6403 AVPB 25/8, /4" UN 0,1-6,0 8,0 dp max =20bar 003H6444 AVPB 15/1,6 0,03-0,86 1,6 003H6445 AVPB 15/2,5 15 3/4" UN 0,07-1,4 2,5 003H6446 AVPB 15/4,0 PN 25 0,07-2,2 0,2-1,0 4,0 003H6447 AVPB 20/6,3 20 1" UN 0,16-3 6,3 003H6448 AVPB 25/8, /4" UN 0,2-3,5 8,0 dp max =16bar 003H6449 AVPB 32/12,5 0,2-1, /4" SN 0,4-8* 12,5 003H6450 AVPB 40/16 0,2-1,0 40 2" SN 0,8-10* 0,2-1, H6451 AVPB 50/20 0,2-1, /2" SN 0,8-12* H6468 AVPB 32/12,5 0,2-1,0 32 0,4-8* 12,5 003H6469 AVPB 40/16 0,2-1,0 40 PN 25 0,8-10* 0,2-1, H6470 AVPB 50/20 0,2-1,0 50 prirubnica 0,8-12* 20 PN25, EN 003H6471 AVPB 32/12,5 0,3-2, ,4-8* 12,5 003H6472 AVPB 40/16 0,3-2,0 40 0,8-10* 0,3-2, H6473 AVPB 50/20 0,3-2,0 50 0,8-12* 20 Napomena: potrebna je i jedna impulsna cev AV. *) Pri padu pritiska od 0,2 bara na limiteru protoka. Na raspolaganju su i regulatori sa fiksnim dif. pritiskom 0,5 bar (PN25) i 0,2bar, 0,3bar i 0,5bar (PN16). Dodaci za priključenje na cevovod Za tipove ventila DN ventila Priključak sa krajevima za zavarivanje 003H6908 AV, VG, VS, VM DN H6909 AV, VG, VS, VM DN H6910 AV, VG, VS, VM DN H6911 AV, VG, VM DN H6912 AV, VG DN H6913 AV, VG DN 50 Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN H6903 AV, VG, VS, VM DN H6904 AV, VG, VS, VM DN H6905 AV, VG, VM DN F6061 AV, VG DN F6062 AV, VG DN 50 Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN H6916 AV, VG DN H6917 AV, VG DN 25 prema cevovo du Dimenzije prema ventilu DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN DN32 x 1 3/4"UN DN40 x 2" UN DN50 x 2 1/2"UN R1/2"SN x 3/4"UN R3/4"SN x 1"UN R1"SN x 1 1/4" UN R5/4"SN x 1 3/4"UN R11/2"SN x 2" UN R2"SN x 2 1/2"UN DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN Sadržaj 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Dodaci za AVP, AVPB, AVPQ 003H6852 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/8" 003H6853 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R3/8" 003H6854 Impulsna cev AV bakarna cev f 6 x 1 x 1500 mm, jedan priključak R1/2" Januar

60 Regulatori diferencijalnog pritiska i limiteri protoka Tip površina membrane [cm2] Maks. radni pritisak [bar] podeš. dif. pritiska [bar] Regulator diferencijalnog pritiska sa reg. protoka AFPB = AFP + AFPB cevi + VFQ 2/ 21 AFPB zatvara prilikom porasta dif. pritiska i protoka, maks. temperatura vode 150 C (sa loncem za hlađenje i ventilom VFQ 2 do 200 C), za ventile DN15 do DN125. Ugradnja u povrat Hidraulički pogon 003G1016 AFP 0,15-1,5 0,15-1, G1017 AFP 0,1-0,7 0,1-0,7 Napomena: za kompletan regulator AFPB pri temperaturama medija do 150 C potrebni su: - ventil VFQ 2, - komplet AFPB impulsnih cevi i - jedna impulsna cev AF; pri temperaturama medija iznad 150 C: - ventil VFQ 2, - komplet AFPB impulsnih cevi, - jedna impulsna cev AF i - jedan lonac za hlađenje. Impulsne cevi maks. temperatura vode 150 C. Tip Za ventil DN Izrada 003G G G G G G G1364 Ventil: vidi ventile VFQ 2 ili VFQ 21 na strani 54. Dodaci za AFPB AFPB impulsne cevi Ugradnja u povrat 15 i i i x 0,8 mm ( 150 C ) 003G1391 Impulsna cev AF bakarna cev f 10 x 1 x 1500 mm, 1 navojni priključak 1/4", 2 mufa Za priključenje više pogona 003G1397 KF3 Kombinovani nastavak za priključenje hidrauličkih ili elektromotornih pogona 003G1398 KF2 Kombinovani nastavak za priključenje dva termostata Za priključenje u slučaju temperature dovoda preko 150 C do 200 C. 003G1392 V1 lonac za hlađenje V=1l Januar

61 Ventili za regulatore diferencijalnog pritiska i protoka Tip DN PN maks. dif. pritisak [bar] Materijal tela ventila opseg protoka [m3/h]* Kvs [m3/h] Ventili VFQ 2 - za vodu VFQ 2 Sa prirubnicom, neopterećeni pritiskom, prirubnica prema DIN 2501, sa metalnom zaptivkom, maks. temperatura vode 150 C (sa loncem za hlađenje do 200 C). Za pogone AFPB, AFPQ, AFPQ 4, AFQ 065B2654 VFQ 2 PN16 15/ , B2655 VFQ 2 PN16 20/6, ,15-3 6,3 065B2656 VFQ 2 PN16 25/ ,25-3, B2660 VFQ 2 PN16 65/ B2661 VFQ 2 PN16 80/ , B2662 VFQ 2 PN16 100/ , B2663 VFQ 2 PN16 125/ B2667 VFQ 2 PN25 15/ , B2668 VFQ 2 PN25 20/6, ,15-3 6,3 065B2669 VFQ 2 PN25 25/ ,25-3, B2694 VFQ 21 PN16 40/ EN-GJL- 0, B2695 VFQ 21 PN16 50/ (GG-25) 0, B2657 VFQ 2 PN16 32/ , B2658 VFQ 2 PN16 40/ EN-GJL , B2659 VFQ 2 PN16 50/ (GG-25) 0, B2670 VFQ 2 PN25 32/ , EN-GJS- 065B2671 VFQ 2 PN25 40/ , B2672 VFQ 2 PN25 50/ (GGG- 0, ) 065B2673 VFQ 2 PN25 65/ B2674 VFQ 2 PN25 80/ , B2675 VFQ 2 PN25 100/ , B2676 VFQ 2 PN25 125/ Napomena: za pogone AFPQ, AFPQ 4 i AFQ mogu se isporučiti i ventili dimenzija DN150, DN200 i DN250 s maks. temperaturom 140 C kao i ventili PN40. *) prilikom pada pritiska od 0,2 bara na prigušnici Ventili VFQ 21 - za vodu VFQ 21 Sa prirubnicom, neopterećeni pritiskom, prirubnica prema DIN 2501, sa mekom zaptivkom, maks. temperatura vode 150 C. Za pogone AFPB, AFPQ, AFPQ 4 065B2690 VFQ 21 PN16 15/ , B2691 VFQ 21 PN16 20/6, ,15-3 6,3 065B2692 VFQ 21 PN16 25/ ,25-3, B2693 VFQ 21 PN16 32/ , B2696 VFQ 21 PN16 65/ B2697 VFQ 21 PN16 80/ , B2698 VFQ 21 PN16 100/ , B2699 VFQ 21 PN16 125/ Napomena: za pogone AFPQ 4 i AFQ mogu se isporučiti i ventili dimenzija DN150, DN200 i DN250 sa maks. temperaturom 140 C *) prilikom pada pritiska za 0,2 bara na prigušnici Januar

62 Kombinovani regulatori protoka sa regulacionim ventilom - Kombi ventili Tip DN PN Priključak opseg protoka [m3/h] Hod [mm] K VS [m 3 /h] Regulator protoka sa regulacionim ventilom AVQM Regulator protoka sa integrisanim regulacionim ventilom, pad pritiska na limiteru protoka 0,2 bara, maks. temperatura vode 150 C. AVQM Ugradnja u dovod ili povrat PN16, navojni, dp max =12bar 003H6733 AVQM PN16 15/0,4 0,015-0,18 0,4 003H6734 AVQM PN16 15/1,0 0,02-0,4 1,0 003H6735 AVQM PN16 15/1,6 15 3/4" UN 0,03-0,86 5 1,6 003H6736 AVQM PN16 15/2,5 PN 16 0,07-1,4 2,5 003H6737 AVQM PN16 15/4,0 0,07-2,2 4,0 003H6738 AVQM PN16 20/6,3 20 1" UN 0, ,3 003H6739 AVQM PN16 25/8, /4" UN 0,2-3,5 8,0 PN25, navojni, dp max =20bar 003H6749 AVQM PN25 15/2,5 15 3/4" UN 0,07-1,4 5 2,5 003H6750 AVQM PN25 15/4,0 PN 25 0,07-2,2 4,0 003H6751 AVQM PN25 20/6,3 20 1" UN 0, ,3 003H6752 AVQM PN25 25/8, /4" UN 0,2-3,5 8,0 PN25, navojni, dp max =16bar 003H6753 AVQM PN25 32/12, /4" UN 0,4-8 12,5 003H6754 AVQM PN25 40/16 40 PN 25 2" UN 0, ,0 003H6755 AVQM PN25 50/ /2" UN 0, PN25, prirubnicki, dp max =16bar 003H6756 AVQM 32/12,5 32 0,4-8 12,5 prirubnica 003H6757 AVQM 40/16 40 PN 25 PN25, EN 0, H6758 AVQM 50/ , Dodaci za priključenje na cevovod Za tipove ventila DN ventila prema cevovodu Dimenzije prema ventilu Sadržaj Priključak sa krajevima za zavarivanje 003H6908 AV, VG, VS, VM DN H6909 AV, VG, VS, VM DN H6910 AV, VG, VS, VM DN H6911 AV, VG, VM DN H6912 AV, VG DN H6913 AV, VG DN 50 Priključak sa nastavkom sa spoljnim navojem 003H6902 AV, VG, VS, VM DN H6903 AV, VG, VS, VM DN H6904 AV, VG, VS, VM DN H6905 AV, VG, VM DN F6061 AV, VG DN F6062 AV, VG DN 50 Priključak sa prirubničkim nastavkom 003H6915 AV, VG DN H6916 AV, VG DN H6917 AV, VG DN 25 DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN DN32 x 1 3/4"UN DN40 x 2" UN DN50 x 2 1/2"UN R1/2"SN x 3/4"UN R3/4"SN x 1"UN R1"SN x 1 1/4" UN R5/4"SN x 1 3/4"UN R11/2"SN x 2" UN R2"SN x 2 1/2"UN DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Januar

63 Elektromotorni pogoni za kombinovane regulatore AVQM Elektromotorni pogoni AMV, za 3-stepeni regulacioni signal bez sigurnosne funkcije, napajanje 230V 082G3001 AMV 10/14/230V AVQM AMV 082G3007 AMV 20/15/230V 15 AVQM G3011 AMV 30/3/230V 3 bez sigurnosne funkcije, napajanje 24V AMV(E) 10, G3002 AMV 10/14/24V AVQM G3008 AMV 20/15/24V 15 AVQM G3012 AMV 30/3/24V 3 sa sigurnosnom funkcijom - pri nestanku napajanja zatvara ventil, napajanje 230V 082G3003 AMV 13/14/230V AVQM AMV(E) 20/30 082G3009 AMV 23/15/230V 15 AVQM G3013 AMV 33/3/230V 3 sa sigurnosnom funkcijom - pri nestanku napajanja zatvara ventil, napajanje 24V 082G3004 AMV 13/14/24V AVQM G3010 AMV 23/15/24V 15 AMV(E) 13, 13SU AVQM G3014 AMV 33/3/24V 3 Elektromotorni pogoni AME, za modularni regulacioni signal bez sigurnosne funkcije, napajanje 24V AME 082G3005 AME 10/14/24V AVQM G3015 AME 20/15/24V 15 AVQM G3017 AME 30/3/24V 3 sa sigurnosnom funkcijom - pri nestanku napajanja zatvara ventil, napajanje 24V 082G3006 AME 13/14/24V AVQM AMV(E) 23/33 082G3016 AME 23/15/24V 15 AVQM G3018 AME 33/3/24V 3 Dodaci za elektromotorne pogone AMV 20/23, 30/33 082G3201 Dodatak 2S, za AMV 20, 23, 30, 33 Naziv 082G3202 Dodatak 2S + potenciometar 10 k (0-10mm), za AMV 20, 23, 30, G3203 Dodatak 2S + potenciometar 1 k (0-10mm), za AMV 20, 23, 30, 33 Januar

64 Kombinovani regulatori protoka sa regulacionim ventilom - Kombi ventili Tip DN PN maks. dif. pritisak ventila [bar] maks. protok [m3/h] Hod [mm] KVS [m3/h] Kombi ventil - Regulator protoka sa regulacionim ventilom AFQM 6 AFQM 6 Regulator protoka sa integrisanim regulacionim ventilom, maks. temperatura vode 150 C; ph radnog fluida 7-10 Ugradnja u dovod ili povrat 003G1082 AFQM 6 PN16, 40/ , G1083 AFQM 6 PN16, 50/ , G1084 AFQM 6 PN25, 40/ , G1085 AFQM 6 PN25, 50/ , G1086 AFQM 6 PN40, 40/ , G1087 AFQM 6 PN40, 50/ , Kombi ventil AFQM sa padom pritiska na limiteru 0,2bar Regulator protoka sa integrisanim regulacionim ventilom; pad pritiska na limiteru protoka je 0,2bar, maks. temperatura vode 150 C, priključak - prirubnica EN ; ph radnog fluida 7-10 Ugradnja u dovod ili povrat 003G6056 AFQM 65/ , G6057 AFQM 80/ , AFQM 003G6058 AFQM 100/ , G6059 AFQM 125/ G6060 AFQM 150/ G6061 AFQM 200/ G6062 AFQM 250/ G1088 AFQM 65/ , G1089 AFQM 80/ , G1090 AFQM 100/ , G1091 AFQM 125/ Kombi ventil AFQM sa padom pritiska na limiteru 0,5bar Regulator protoka sa integrisanim regulacionim ventilom; pad pritiska na limiteru protoka je 0,5bar, maks. temperatura vode 150 C, priključak - prirubnica EN ; ph radnog fluida 7-10 Ugradnja u dovod ili povrat 003G6063 AFQM 65/ , G6064 AFQM 80/ , G6065 AFQM 100/ , G6066 AFQM 125/ G6067 AFQM 150/ G6068 AFQM 200/ G6069 AFQM 250/ Januar

65 Elektromotorni pogoni za AFQM 6 i AFQM PN25 AMV, AME Tip Za regulatore Sila [N] Krajnji prekidači Brzina [s/mm] Elektromotorni pogoni AMV, za 3-stepeni regulacioni signal, za regulatore AFQM 6, AFQM PN25 Za regulatore AFQM 6 i AFQM PN25 DN65 i DN80 bez sigurnosne funkcije, napajanje 230V 082G0608 AMV VAC AFQM 6, AFQM PN G0609 AMV VAC DN65 i DN sa sigurnosnom funkcijom, napajanje 230V 082G0611 AMV VAC AFQM 6, AFQM PN G0612 AMV VAC DN65 i DN Elektromotorni pogoni AME, za kontinualni regulacioni signal, za AFQM 6 i AFQM Za regulatore AFQM 6 i AFQM PN25 DN65 i DN80 bez sigurnosne funkcije, napajanje 24V AFQM 6, AFQM PN25 082G0610 AME VAC DN65 i DN80 sa sigurnosnom funkcijom, napajanje 24V AMV(E) 410, 413 AFQM 6, AFQM PN25 082G0613 AME VAC DN65 i DN80 Elektrohidraulični pogoni AMV, za 3-stepeni regulacioni signal, za AFQM 6 i AFQM Za regulatore AFQM 6 i AFQM PN25 bez sigurnosne funkcije, napajanje 230V 082G0614 AMV VAC AFQM 6 i AFQM PN sa sigurnosnom funkcijom, napajanje 230V 082G0616 AMV VAC 2 15 AFQM 6 i AFQM PN G0618 AMV VAC 2 4 Elektrohidraulični pogoni AME, za kontinualni regulacioni signal, za AFQM 6 i AFQM Za regulatore AFQM 6 i AFQM bez sigurnosne funkcije, napajanje 230V 082G0615 AME VAC AFQM 6 i AFQM PN sa sigurnosnom funkcijom, napajanje 230V AMV(E) 610, 613, G0619 AME VAC 2 15 AFQM 6 i AFQM PN G0620 AME VAC 2 4 Elektromotorni pogoni za AFQM PN16 AMV, AME Tip Za ventile Sila [N] Hod [mm] Brzina [s/mm] Elektromotorni pogoni AMV, za 3-stepeni regulacioni signal bez sigurnosne funkcije, napajanje 230V 082H3021 AMV 55/8/230V AFQM PN16 DN H3024 AMV 56/4/230V DN G1451 AMV 85/8/230V AFQM PN16 DN G1461 AMV 86/3/230V DN250 3 bez sigurnosne funkcije, napajanje 24V 082H3020 AMV 55/8/24V AFQM PN16 DN H3023 AMV 56/4/24V DN G1450 AMV 85/8/24V AFQM PN16 DN G1460 AMV 86/3/24V DN250 3 AMV Elektromotorni pogoni AME, za modularni regulacioni signal bez sigurnosne funkcije, napajanje 24V 082H3022 AME 55/8/24V AFQM PN16 DN H3025 AME 56/4/24V DN G1452 AME 85/8/24V AFQM PN16 DN G1462 AME 86/3/24V DN250 3 Januar

66 Kombinovani regulatori protoka sa regulacionim ventilom Tip DN PN Kvs Priključak Opseg protoka (l/h) Hod (mm) Kombinovani automatski limiter protoka i regulacioni ventil AHQM Ugradnja u razvod ili povrat 003L3592 AHQM G 3/4" SN AHQM Regulacioni ventil bez pomoćne energije sa integrisanim regulacionim ventilom i funkcijom ograničenja protoka. Min. dif. pritisak na restriktoru je 0,12 bar (0,14 bar za DN25 i DN32) maks. dif. pritisak na ventilu 4 bar, temperatura vode od 2 do 120 C, PN16, materijal kućišta mesing. 003L3593 AHQM G 3/4" SN L3594 AHQM G 3/4" SN L3595 AHQM G 1" SN PN16 003L3596 AHQM G 1 1/4" SN L3597 AHQM G 1 3/4" SN Elektromotorni pogoni za kombinovane regulatore AHQM Tip Sila [N] Hod [mm] Elektromotorni pogoni AMV, za 3-stepeni regulacioni signal bez sigurnosne funkcije, napajanje 230V 082G3001 AMV 10/14/230V H8037 AMV 130/230V ,5 082H8039 AMV 140/230V H8041 AMV 130H/230V ,5 082H8043 AMV 140H/230V G3090 AMV 150/24/230V bez sigurnosne funkcije, napajanje 24V 082G3002 AMV 10/14/24V H8036 AMV 130/24V ,5 082H8038 AMV 140/24V H8040 AMV 130H/24V ,5 082H8042 AMV 140H/24V 12 sa sigurnosnom funkcijom - pri nestanku napajanja zatvara ventil 082G3003 AMV 13/14/230V G3004 AMV 13/14/24V Elektromotorni pogoni AME, za modularni regulacioni signal bez sigurnosne funkcije, napajanje 24V 082G3005 AME 10/14/24V H8044 AME ,5 082H8045 AME H8046 AME 130H ,5 082H8047 AME 140H 12 sa sigurnosnom funkcijom - pri nestanku napajanja zatvara ventil, napajanje 24V 082G3006 AME 13/14/24V Brzina [s/mm] AMV AME Januar

67 Dodaci za priključenje na cevovod Za tipove ventila DN ventila Dimenzije prema cevovodu prema ventilu Sadržaj Priključak sa krajevima za zavarivanje 003H6908 AHQM DN H6909 AHQM DN H6910 AHQM DN H6914 AHQM DN 32 Priključak sa nastavkom sa spoljnim navojem 003H6902 AHQM DN H6903 AHQM DN H6904 AHQM DN H6906 AHQM DN 32 Priključak sa prirubničkim nastavkom 003H6915 AHQM DN H6916 AHQM DN H6917 AHQM DN 25 DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN DN32 x 1 3/4"UN R1/2"SN x 3/4"UN R3/4"SN x 1"UN R1"SN x 1 1/4" UN R5/4"SN x 1 3/4"UN DN15 x 3/4"UN DN20 x 1"UN DN25 x 1 1/4" UN 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke 2 priključka, 2 holender navrtke i 2 zaptivke Brzi izbor AHQM Za izbor AHQM ventila dovoljno je da znate projektni protok: DN Kvs Min. Max 15 1,0 0,035 0, ,25 0,11 0,7 15 1,6 0,2 1,0 20 2,5 0,25 1,2 25 4,0 0,43 2,2 32 6,3 0,65 3,4 Primer upotrebe AHQM - mala podstanica za indirektno grejanje Januar

68 Elektronski regulatori ECL Comfort ECL Comfort 210 ECL Comfort 310 Osnovni zahtevi, visoke performance u daljinskim sistemima grejanja. Za visoke zahteve sa komunikacionim i opcijama za proširenje regulacija do 2 1/2 regulaciona kruga Inteligentni ECL aplikacioni ključevi serije A2xx Okreni/stisni navigaciono dugme Veliki grafički ekran sa pozadinskim svetlom, meni na srpskom jeziku Više mesta za kablove Kutija za kablove i korisnički interfejs su razdvojivi Dva izlaza za 3-tačkastu regulaciju optimizovana za elektromotorne pogone 8 ulaza: 6 Pt 1000, 2 koja mogu biti konfigurisana 4 relejna izlaza Očitavanje zapamćenih podataka na ekranu ili putem USB interfejsa USB port za servis Modbus RS485 za kratke kablove Master/slave opcija Optimizovan za podstanice i rad sistema uz korišćenje Danfoss pogona, regulacionih ventila, Pt 1000 senzora i pretvarača pritiska. Kao dodatak karakteristikama ECL Comfort 210, ECL Comfort 310 Vam pruža: do 3 1/2 regulaciona kruga Integrisane komunikacione interfejse: o USB interfejs za servis o Modbus RS485 za veću udaljenost i umrežavanje o M-bus master namenjen merilima utroška toplote o Modbus TCP 10 ulaza: 6 Pt 1000, 4 mogu biti konfigurisana Tri izlaza sa 3-tačkastom regulacijom optimizovana za EM pogone 6 relejnih izlaza Očitavanje zapamćenih podataka na ekranu ili putem komunikacionog interfejsa Januar

69 Elektronski regulatori ECL Comfort Tip Opis, tehnički podaci Elektronski regulatori ECL 110 Univerzalni elektronski regulator za regulaciju jednog kruga: - grejanja (kompenzacija prema spoljnoj temperaturi) ili - pripreme PTV Primenjuje se u sistemima gde je izvor toplote sistem daljinskog grejanja ili toplovodni kotao. 087B1251 ECL V a.c. 087B1252 ECL V a.c., sa tajmerom 087B1261 ECL V a.c. 087B1262 ECL V a.c., sa tajmerom Elektronski regulatori ECL 210 Regulator bez podnožja, aplikacionog ključa i senzora 087H3020 ECL H3024 ECL 210 Univerzalni hardver 230 V a.c. Nije uključeno podnožje za montažu. Univerzalni hardver 24 V a.c. Nije uključeno podnožje za montažu. 087H3030 ECL 210B Univerzalni hardver 230 V a.c. Bez ekrana i točkića. Potrebna jedinica za daljinsko upravljanje. Nije uključeno podnožje za montažu. 087H3034 ECL 210B Univerzalni hardver 24 V a.c. Bez ekrana i točkića. Potrebna jedinica za daljinsko upravljanje. Nije uključeno podnožje za montažu. Za kompletan regulator ECL Comfort 210 potrebni su vam još podnožje za montažu, senzori temperature i ECL aplikacioni ključ Elektronski regulatori ECL 310 Regulator bez podnožja, aplikacionog ključa i senzora 087H3040 ECL H3044 ECL 310 Univerzalni hardver 230 V a.c. Nije uključeno podnožje za montažu. Univerzalni hardver 24 V a.c. Nije uključeno podnožje za montažu. 087H3050 ECL 310B Univerzalni hardver 230 V a.c. Bez ekrana i točkića. Potrebna jedinica za daljinsko upravljanje. Nije uključeno podnožje za montažu. 087H3054 ECL 310B Univerzalni hardver 24 V a.c. Bez ekrana i točkića. Potrebna jedinica za daljinsko upravljanje. Nije uključeno podnožje za montažu. Za kompletan regulator ECL Comfort 310 potrebni su vam još podnožje za montažu, senzori temperature i ECL aplikacioni ključ Aplikacioni ključevi za ECL Comfort 210/310 Regulacija temperature polaza u skladu sa spoljnim vremenskim uslovima 087H H3805 A230 A ili kontrola konstantne temperature polaza sistema za grejanje sa kliznim ograničenjem temperature povratnog voda i sa/bez kompenzacije uticaja vetra.... sa kontrolom dvostruke pumpe za cirkulaciju i održavanje pritiska. 087H3801 A sa kliznim ograničenjem temperature povratnog voda za dva nezavisna kruga grejanja. 087H3800 A sa kliznim ograničenjem temperature povratnog voda. Kontrola konstantne temperature PTV kruga. Dodatne funkcije: regulacija prekida protoka (flow switch). 087H3804 A sa kliznim ograničenjem temperature povratnog voda za dva nezavisna grejna kruga sa kontrolom dvostruke pumpe za cirkulaciju i održavanje pritiska. 087H3803 A sa kliznim ograničenjem temperature povratnog voda, kontrolom dvostruke pumpe za cirkulaciju i održavanje pritiska, takođe sa dvostrukom pumpom. Kontrola konstantne temperature PTV kruga i kontrolom dvostruke pumpe. Januar

70 Dodaci i senzori za regulatore ECL Comfort, termostati Tip Opis, tehnički podaci 087H3220 Podnožje za montažu ECL Comfort 210, za montažu na zid i DIN šinu (35 mm). 087H3230 Podnožje za montažu ECL Comfort 310, za montažu na zid i DIN šinu (35 mm). 087H3200 ECA 30 Jedinica za daljinsko upravljanje sa integrisanim senzorom temperature i mogućnošću za povezivanje sa spoljašnjim senzorom temperature Pt Uključeno je postolje za montažu na zid. 087H3201 ECA H3236 Jedinica za daljinsko upravljanje sa integrisanim senzorom temperature i senzorom vlage. Mogućnost za povezivanje sa spoljašnjim senzorom temperature Pt Uključeno je postolje za montažu na zid. ECA 30/31 pribor za montažu na panel. Format mm, stvarni otvor mm. 087H3202 ECA 32 Interni U/I modul Senzori Pt1000 za ECL Comfort regulatore 087B1164 ESM-10 Spoljašnji i sobni senzor ESM-10 Temperaturni opseg C 087B1165 ESM-11 Nalegajući senzor Temperaturni opseg C Za montažu na cev DN B1180 ESMU 100 Uronjeni senzor Temperaturni opseg C Materijal bakar Priključci R = 1/2", I = 100 mm 087B1181 ESMU 250 Uronjeni senzor Temperaturni opseg C Materijal bakar Priključci R = 1/2", I = 250 mm 087B1182 ESMU 100 Uronjeni senzor Temperaturni opseg C Materijal nerđajući čelik Priključci R = 1/2", I = 100 mm 087B1183 ESMU 250 Uronjeni senzor Temperaturni opseg C Materijal nerđajući čelik Priključci R = 1/2", I = 250 mm 087B1184 ESMB-12 kablovski senzor Temperaturni opseg C d = 6 mm, I = 2,5 m 084N1012 ESMT Spoljašnji i sobni senzor ESMT C Termostat i bezbednosni reduktor 087N1050 ST 1 TR C ; STW C; dužina pipka 120mm, priključak 1/2'' SN 087N1051 ST 2 TR C; STB 95 C; dužina pipka 120mm, priključak 1/2'' SN Pt 1000 senzori Čaure za senzore Pt B1190 Čaura za ESMU 100, nerđajući čelik R = 1/2", I = 100 mm 087B1191 Čaura za ESMU 250, nerđajući čelik R = 1/2", I = 250 mm U našoj ponudi komponenti elektronske regulacije nalaze se i ECL APEX 20 - konfigurabilni PLC kontroler sa integrisanim WEB serverom Za sve informacije obratite se na Danfoss d.o.o. ili posetite našu internet stranicu Januar

71 Oznake pogona : Za daljinsko grejanje ABV NO ABV NC TWA-Z ABNM-Z AMV(E) AMV(E) AMI 140 AME 15QM AME 55QM AME 85QM AMV 150 AMV(E) 10/13 AMV(E) AMV(E) 435 AMV(E) 25/35 AMV(E) 55/56 AMV(E) 85/86 AMV(E) 410/413 AMV(E) 610/613 * ukazuju na pravac opruge Za grejanje i klimatizaciju ON/OFF 0-10V H = sa prekidačem ON/OFF 0-10V 0-10V 0-10V za servis SU = Opruga nagore SD= Opruga nadole supply 3- position modulating safety function sa RAV priključkom NO&NC 24 (ABV NO) (ABV NC) AMV 110 AMV 120 AMV 130 AMV 140 AMI 140 AMV 150 AMV 10 AMV 20 AMV 30 AMV 435 AMV 25 AMV 35 AMV 55 AMV 56 AMV 85 AMV TWA-Z AMV 13 SU&SD AMV 23 AMV ABNM AME 110 AME 120 AME 130 AME 140 AME 15QM AME 55QM AME 85QM AMV 10 AME 20 AME 30 AME 435 AME 25 AME 35 AME 55 AME 56 AME 85 AME 86 AME 410 AME 610 (230V) 24 AME 13 SU&SD AME 23 AME 33 AME 413 AME 613 (230V) 230 ABV NO ABV NC AMV 130 AMV 140 AMI 140 AMV 150 AMV 10 AMV 20 AMV 30 AMV 435 AMV 25 AMV 35 AMV 55 AMV 56 AMV 85 AMV 86 AMV 410 AMV (ABV NO) (ABV NC) TWA-Z AMV 13 SU&SD AMV 23 AMV 33 AMV 413 AMV 613 potentiometer 1P ili 1S switch sa AS brzina speed (s/mm) (s/mm) app. 60 app. 60 app. 60 app ,5 & F (N) F (N) / hod stroke (mm) (mm) app. 3 app. 3 app. 3 app. 3,5 5,5 5,5 5,5 5,5 5, ,5 5, PN Tmax Tip ventila DN kvs hod p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. bar C mm m3/h mm bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar RAV 10(8) (1.2) (0.8) (0.8) 15/2(8) 2.8; (1.5) 0,2 (0,8) 0,2 (0,8) 10 20/2(8) 5; (2.3) 0,2 (0,8) 0,2 (0,8) 25/2(8) 8; (3.1) 0,2 (0,8) 0,2 (0,8) VMV 15 2,5 2 0,6 0, ,1 0,5 0, ,3 2,6 0,3 0, ,1 0,2 0, ,3 0,2 0,2 VS ;0.4;0.63;1; VM ;0.4;0.63;1;1.6;2.5; VB ;0.4;0.63;1;1.6;2.5; , VGU , , VGUF VGS 15 1; 1,6; 3, , , AVQM 15 0,4; 1; 1,6; 2,5; , ,4; 1; 1,6; 2,5; , , ABQM 10 LF l/h l/h 2, l/h l/h l/h 4, l/h l/h l/h l/h l/h l/h l/h l/h l/h l/h VZL2,VZL3,VZL C 0.25; 0.4; 0.63; 2,5 2,5 2, ;1, ; 3, Januar Jani

72 Oznake pogona : Za daljinsko grejanje ABV NO ABV NC TWA-Z ABNM-Z AMV(E) AMV(E) AMI 140 AME 15QM AME 55QM AME 85QM AMV 150 AMV(E) 10/13 AMV(E) AMV(E) 435 AMV(E) 25/35 AMV(E) 55/56 AMV(E) 85/86 AMV(E) 410/413 AMV(E) 610/613 * ukazuju na pravac opruge Za grejanje i klimatizaciju ON/OFF 0-10V H = sa prekidačem ON/OFF 0-10V 0-10V 0-10V za servis SU = Opruga nagore SD= Opruga nadole supply 3- position modulating safety function sa RAV priključkom NO&NC 24 (ABV NO) (ABV NC) AMV 110 AMV 120 AMV 130 AMV 140 AMI 140 AMV 150 AMV 10 AMV 20 AMV 30 AMV 435 AMV 25 AMV 35 AMV 55 AMV 56 AMV 85 AMV TWA-Z AMV 13 SU&SD AMV 23 AMV ABNM AME 110 AME 120 AME 130 AME 140 AME 15QM AME 55QM AME 85QM AMV 10 AME 20 AME 30 AME 435 AME 25 AME 35 AME 55 AME 56 AME 85 AME 86 AME 410 AME 610 (230V) 24 AME 13 SU&SD AME 23 AME 33 AME 413 AME 613 (230V) 230 ABV NO ABV NC AMV 130 AMV 140 AMI 140 AMV 150 AMV 10 AMV 20 AMV 30 AMV 435 AMV 25 AMV 35 AMV 55 AMV 56 AMV 85 AMV 86 AMV 410 AMV (ABV NO) (ABV NC) TWA-Z AMV 13 SU&SD AMV 23 AMV 33 AMV 413 AMV 613 potentiometer 1P ili 1S switch sa AS brzina speed (s/mm) (s/mm) app. 60 app. 60 app. 60 app ,5 & F (N) F (N) / hod stroke (mm) (mm) app. 3 app. 3 app. 3 app. 3,5 5,5 5,5 5,5 5,5 5, ,5 5, PN Tmax Tip ventila DN kvs hod p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. p zatv. bar C mm m3/h mm bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar VZ2; VZ3; VZ ; 0.4; 0.63; 1; 3,5 3, ; 2.5 5,5 2.5; ,5 2, VRB ; 1; 1.6; 2.5; , VRG ; 1; 1.6; 2.5; , VL ; 1; 1.6; 2.5; , VL VF ; 1; 1.6; 2.5; , C AFQM AMZ ,8 20 7, ,6 AMZ VFY-WA / C , ,5 VF PN 16=16 PN 16=16 25 AFQM 6 PN 25&40=20 PN 25&40= C rotation 90 rotation 90 Januar Jani

73 Prolazni ventili - sistemi grejanja i klimatizacije maksimalni diferencijalni pritisak [bar] Tip Priključak Hod [mm] AMV(E) 335 AMV(E) 435 AMV(E) 438 SU AMV 423, 523 AMV(E) 55 AMV(E) 56 AMV(E) 85, 86 K VS [m 3 /h] Prolazni ventil VRG2 PN16, temperatura C, za temperature (-10)-2 C koristite grejač vretena, priključak spoljni navoj 065Z0131 VRG2 15/0,63 1" SN ,63 065Z0132 VRG2 15/1,0 1" SN ,0 065Z0133 VRG2 15/1,6 1" SN ,6 065Z0134 VRG2 15/2,5 1" SN ,5 065Z0135 VRG2 15/4,0 1" SN ,0 065Z0136 VRG2 20/6,3 1 1/4" SN ,3 065Z0137 VRG2 25/10 1 1/2" SN ,0 065Z0138 VRG2 32/16 2" SN Z0139 VRG2 40/25 2 1/4" SN Z0140 VRG2 50/40 2 3/4" SN Pogon: vidi pogone na sledećoj strani. Moguće je koristiti i pogone AMV(E) 15, 25, 35, 323,423, 523 uz upotrebu posebnog adaptera. Prolazni ventil VRB2 PN16, temperatura C, za temperature (-10)-2 C koristite grejač vretena, priključak spoljni navoj 065Z0171 VRB2 15/0,63 1" SN ,63 065Z0172 VRB2 15/1,0 1" SN ,0 065Z0173 VRB2 15/1,6 1" SN ,6 065Z0174 VRB2 15/2,5 1" SN ,5 065Z0175 VRB2 15/4,0 1" SN ,0 065Z0176 VRB2 20/6,3 1 1/4" SN ,3 065Z0177 VRB2 25/10 1 1/2" SN ,0 065Z0178 VRB2 32/16 2" SN Z0179 VRB2 40/25 2 1/4" SN Z0180 VRB2 50/40 2 3/4" SN Pogon: vidi pogone na sledećoj strani. Moguće je koristiti i pogone AMV(E) 15, 25, 35, 323,423, 523 uz upotrebu posebnog adaptera. Prolazni ventil VF2 Telo ventila do DN100 od GG 25, PN16, maks. temperatura 130 C, priključak prirubnica, Telo ventila isnad DN100 od GGG 40.3, PN16, maks. temperatura 200 C, priključak prirubnica. 065Z0271 VF2 15/0,63 DN ,63 065Z0272 VF2 15/1,0 DN ,0 065Z0273 VF2 15/1,6 DN ,6 065Z0274 VF2 15/2,5 DN ,5 065Z0275 VF2 15/4,0 DN ,0 065Z0276 VF2 20/6,3 DN ,3 065Z0277 VF2 25/10 DN Z0278 VF2 32/16 DN Z0279 VF2 40/25 DN Z0280 VF2 50/40 DN Z0281 VF2 65/63 DN 65 2,5 2, Z0282 VF2 80/100 DN 80 2,5 2, B3205 VF2 100/145 DN , B3230 VF2 125/220 DN 125 0,5 1 0, B3255 VF2 150/320 DN 150 0,2 0,5 0,2 1,5 320 Pogon: vidi pogone na sledećoj strani. Moguće je koristiti i pogone AMV(E) 15, 25, 35, 323,423, 523, 55, 56 uz upotrebu posebnih adaptera. Za PN6 prolazne prirubničke ventile (model VL2), kontaktirajte Danfoss! VRG2 VRB2 VF2 Januar

74 Elektromotorni pogoni za ventile VRG2, VRB2, VF2 Tip Za ventile Sila [N] Hod [mm] Brzina [s/mm] Elektromotorni pogoni AMV, za 3-stepeni regulacioni signal bez sigurnosne funkcije, napajanje 230V AMV 082H0163 AMV 435/230V VRB2, VRG2, VF2 DN15 - DN ,5 ili G3421 AMV 423/3/230V 3 VF2 DN15 - DN G3521 AMV 523/11/230V H3021 AMV 55/8/230V VF2 DN65 - DN H3024 AMV 56/4/230V VF2 DN65 - DN G1451 AMV 85/8/230V 8 VF2 DN125, DN G1461 AMV 86/3/230V 3 AMV(E) 435 bez sigurnosne funkcije, napajanje 24V 082H0162 AMV 435/24V VRB2, VRG2, VF2 DN15 - DN ,5 ili G3420 AMV 423/3/24V VRB2, VRG2 DN15 - DN G3520 AMV 523/11/24V VF2 DN15 - DN H3020 AMV 55/8/24V VF2 DN65 - DN H3023 AMV 56/4/24V VF2 DN65 - DN G1450 AMV 85/8/24V 8 VF2 DN125, DN G1460 AMV 86/3/24V 3 AMV(E) 55,56 Elektromotorni pogoni AME, za modularni regulacioni signal bez sigurnosne funkcije, napajanje 24V AME 082H0161 AME 435/24V VRB2, VRG2, VF2 DN15 - DN ,5 ili H3022 AME 55/8/24V VF2 DN65 - DN H3025 AME 56/4/24V VF2 DN65 - DN G1452 AME 85/8/24V 8 VF2 DN125, DN G1462 AME 86/3/24V 3 AMV(E) 435 Tip Dimenzije DN ventila Sastav Dodaci za VRG2, VRB2 ventile 065Z Z Z Z Z Z0296 Navojni priključak R1/2"SN x 1"UN DN 15 R3/4"SN x 1 1/4"UN DN 20 R1"SN x 1 1/2"UN DN 25 R1 1/4"SN x 2"UN DN 32 R1 1/2"SN x 2 1/4"UN DN 40 R2"SN x 2 3/4"UN DN 50 Set od 1 navojnog priključka sa zaptivkom i navrtkom Dodaci za elektromotorne pogone AMV, grejači vretena Tip Opis Dodaci za elektromotorne pogone AMV 55, 56 Odjednom je moguće ugraditi samo jedan od dodataka. 082H7035 Dodatak P 10 k /30mm za AMV 55, H7036 Dodatak P 10 k /40mm za AMV 55, H7038 Dodatak P 1 k /30mm za AMV 55, H7039 Dodatak P 1 k /40mm za AMV 55, H7037 Dodatak 2S za AMV 55, H7050 Dodatak 2S za AMV 86/3/24 082H7051 Dodatak 2S za AMV 86/3/ H7072 Dodatak 2S za AMV 85/8/24 082H7071 Dodatak 2S za AMV 85/8/ H7081 Dodatak 2S + P 10 k za AMV 86/3/24 082H7080 Dodatak 2S + P 10 k za AMV 86/3/ H7083 Dodatak 2S + P 1 k za AMV 85/3/24 082H7082 Dodatak 2S + P 1 k za AMV 85/8/ Z7022 Grejač vretena za pogone AMV/AME 55, 56, napajanje 24V 065Z7021 Grejač vretena za pogone AMV/AME 85, 86, napajanje 24V Januar

75 Trokraki ventili maksimalni diferencijalni pritisak [bar] Tip Priključak Hod [mm] AMV(E) 335 AMV(E) 435 AMV(E) 438 SU AMV 423, 523 AMV(E) 55 AMV(E) 56 AMV(E) 85, 86 K VS [m 3 /h] Trokraki ventil VRG3 PN16, temperatura C, za temperature (-10)-2 C koristite grejač vretena, priključak spoljni navoj 065Z0111 VRG3 15/0,63 1" SN ,63 065Z0112 VRG3 15/1,0 1" SN ,0 065Z0113 VRG3 15/1,6 1" SN ,6 065Z0114 VRG3 15/2,5 1" SN ,5 065Z0115 VRG3 15/4,0 1" SN ,0 065Z0116 VRG3 20/6,3 1 1/4" SN ,3 065Z0117 VRG3 25/10 1 1/2" SN ,0 065Z0118 VRG3 32/16 2" SN Z0119 VRG3 40/25 2 1/4" SN Z0120 VRG3 50/40 2 3/4" SN Pogon: vidi pogone na sledećoj strani. Moguće je koristiti i pogone AMV(E) 15, 25, 35, 323,423, 523 uz upotrebu posebnog adaptera. Trokraki ventil VRB3 PN16, temperatura C, za temperature (-10)-2 C koristite grejač vretena, priključak spoljni navoj 065Z0151 VRB3 15/0,63 1" SN ,63 065Z0152 VRB3 15/1,0 1" SN ,0 065Z0153 VRB3 15/1,6 1" SN ,6 065Z0154 VRB3 15/2,5 1" SN ,5 065Z0155 VRB3 15/4,0 1" SN ,0 065Z0156 VRB3 20/6,3 1 1/4" SN ,3 065Z0157 VRB3 25/10 1 1/2" SN ,0 065Z0158 VRB3 32/16 2" SN Z0159 VRB3 40/25 2 1/4" SN Z0160 VRB3 50/40 2 3/4" SN Pogon: vidi pogone na sledećoj strani. Moguće je koristiti i pogone AMV(E) 15, 25, 35, 323,423, 523 uz upotrebu posebnog adaptera. Trokraki ventil VF3 Telo ventila do DN100 od GG 25, PN16, maks. temperatura 130 C, priključak prirubnica, Telo ventila isnad DN100 od GGG 40.3, PN16, maks. temperatura 200 C, priključak prirubnica. 065Z0251 VF3 15/0,63 DN ,63 065Z0252 VF3 15/1,0 DN ,0 065Z0253 VF3 15/1,6 DN ,6 065Z0254 VF3 15/2,5 DN ,5 065Z0255 VF3 15/4,0 DN ,0 065Z0256 VF3 20/6,3 DN ,3 065Z0257 VF3 25/10 DN Z0258 VF3 32/16 DN Z0259 VF3 40/25 DN Z0260 VF3 50/40 DN Z0261 VF3 65/63 DN 65 2,5 2, Z0262 VF3 80/100 DN 80 2,5 2, B1685 VF3 100/145 DN , B3125 VF3 125/220 DN 125 0,5 1 0, B3150 VF3 150/320 DN 150 0,2 0,5 0,2 1,5 320 Pogon: vidi pogone na sledećoj strani. Moguće je koristiti i pogone AMV(E) 15, 25, 35, 323,423, 523, 55, 56 uz upotrebu posebnih adaptera. Za PN6 trokrake prirubničke ventile (model VL3), kontaktirajte Danfoss! VRG3 VRB3 VF3 Januar

76 Elektromotorni pogoni za ventile VRG3, VRB3, VF3 Tip Za ventile Sila [N] Hod [mm] Brzina [s/mm] Elektromotorni pogoni AMV, za 3-stepeni regulacioni signal bez sigurnosne funkcije, napajanje 230V AMV 082H0163 AMV 435/230V VRB3, VRG3, VF3 DN15 - DN ,5 ili G3421 AMV 423/3/230V 3 VF3 DN15 - DN G3521 AMV 523/11/230V H3021 AMV 55/8/230V VF3 DN65 - DN H3024 AMV 56/4/230V VF3 DN65 - DN G1451 AMV 85/8/230V 8 VF3 DN125, DN G1461 AMV 86/3/230V 3 AMV(E) 435 bez sigurnosne funkcije, napajanje 24V 082H0162 AMV 435/24V VRB3, VRG3, VF3 DN15 - DN ,5 ili G3420 AMV 423/3/24V VRB3, VRG3 DN15 - DN G3520 AMV 523/11/24V VF3 DN15 - DN H3020 AMV 55/8/24V VF3 DN65 - DN H3023 AMV 56/4/24V VF3 DN65 - DN G1450 AMV 85/8/24V 8 VF3 DN125, DN G1460 AMV 86/3/24V 3 AMV(E) 55,56 Elektromotorni pogoni AME, za modularni regulacioni signal bez sigurnosne funkcije, napajanje 24V AME 082H0161 AME 435/24V VRB3, VRG3, VF3 DN15 - DN ,5 ili H3022 AME 55/8/24V VF3 DN65 - DN H3025 AME 56/4/24V VF3 DN65 - DN G1452 AME 85/8/24V 8 VF3 DN125, DN G1462 AME 86/3/24V 3 AMV(E) 435 Tip Dimenzije DN ventila Sastav Dodaci za VRG3, VRB3 ventile 065Z Z Z Z Z Z0296 Navojni priključak R1/2"SN x 1"UN R3/4"SN x 1 1/4"UN R1"SN x 1 1/2"UN R1 1/4"SN x 2"UN R1 1/2"SN x 2 1/4"UN R2"SN x 2 3/4"UN DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 Set od 1 navojnog priključka sa zaptivkom i navrtkom Dodaci za elektromotorne pogone AMV, grejači vretena Tip Opis Dodaci za elektromotorne pogone AMV 55, 56 Odjednom je moguće ugraditi samo jedan od dodataka. 082H7035 Dodatak P 10 k /30mm za AMV 55, H7036 Dodatak P 10 k /40mm za AMV 55, H7038 Dodatak P 1 k /30mm za AMV 55, H7039 Dodatak P 1 k /40mm za AMV 55, H7037 Dodatak 2S za AMV 55, H7050 Dodatak 2S za AMV 86/3/24 082H7051 Dodatak 2S za AMV 86/3/ H7072 Dodatak 2S za AMV 85/8/24 082H7071 Dodatak 2S za AMV 85/8/ H7081 Dodatak 2S + P 10 k za AMV 86/3/24 082H7080 Dodatak 2S + P 10 k za AMV 86/3/ H7083 Dodatak 2S + P 1 k za AMV 85/3/24 082H7082 Dodatak 2S + P 1 k za AMV 85/8/ Z7022 Grejač vretena za pogone AMV/AME 55, 56, napajanje 24V 065Z7021 Grejač vretena za pogone AMV/AME 85, 86, napajanje 24V Januar

77 Regulacione slavine i pogoni Tip DN PN Priključak K VS [m 3 /h] Pripadajući pogon Trokrake regulacione slavine HRB3/ HFE3 bez navojnih priključaka ili kontraprirubnica, maks. temperatura vode C. 065B2223 HRB /2" UN 2,5 065B2225 HRB /4" UN 6,3 065B2227 HRB " UN 10 PN B2228 HRB /4" UN B2229 HRB /2" UN B2230 HRB " UN B5150 HFE B5165 HFE B5180 HFE PN 6 prirubnica 065B5200 HFE B5225 HFE B5250 HFE Četverokrake regulacione slavine HRB4/ HFE4 bez navojnih priključaka ili kontraprirubnica, maks. temperatura vode C. 065B2240 HRB /2" UN 2,5 065B2242 HRB /4" UN 6,3 065B2243 HRB " UN 10 PN B2244 HRB /4" UN B2245 HRB /2" UN B2246 HRB " UN B6150 HFE B6165 HFE B6180 HFE PN 6 prirubnica 065B6200 HFE B6225 HFE B6250 HFE Elektromotorni pogoni za regulacione slavine HRB, HFE AMB 162 AMB 182 AMB 162 AMB 182 HRB3/HFE3 HRB4/HFE4 Tip Za slavine Moment [Nm] Hod [ ] Brzina [s/90 ] Elektromotorni pogoni za regulacione slavine, za 3-stepeni regulacioni signal AMB 162, 182 bez sigurnosne funkcije, napajanje 230V 082G4034 AMB 162/230V HRB G4069 AMB 182/230V HFE DN 50 - DN bez sigurnosne funkcije, napajanje 24V 082G4030 AMB 162/24V HRB G4064 AMB 182/24V HFE DN 50 - DN Elektromotorni pogoni za regulacione slavine, za modularni regulacioni signal bez sigurnosne funkcije, napajanje 24V 082G4050 AMB 162/24V HRB G4056 AMB 182/24V HFE DN 50 - DN Dodaci, rezervni delovi za regulacione slavine HRE, HFE i pogone AMB Tip Opis 065B B0004 Komplet za zaptivanje HFE DN20 - DN40 Komplet za zaptivanjehfe DN50 - DN150 Januar

78 Ultrazvučna merila energije toplote - Kalorimetri Tip Nazivni protok Q N Priključak PN Ugradnja temp. senzora Build up number Ultrazvučno kompaktno merilo energije toplote Sonometer 1100 Kompaktno ultrazvučno merilo utroška energije toplote, za grejanje, montaža u vod niže temperature, dužina kabla između računske jedinice i vodomernog dela 1,5m, senzori temperature Pt500 f5,2mm, dužina kablova temperaturskih senzora 2 metra - Opcija 1- baterijsko napajanje 3,6 V DC (A-Cell), bez komunikacionih modula (xy =10, z = 0) - Opcija 2- baterijsko napajanje 3,6 V DC (D-Cell), sa M-Bus komunikacionim modulom (xy =2D, z = 0) - Opcija 3- baterijsko napajanje 3,6 V DC (D-Cell), sa integrisanim radio komunikacionim modulom (Radio 868 MHz OMS) (xy =20, z = 3) 0,6 m³/h jedan senzor je ugrađen u DN15, 3/4"SN telo kalorimetra, drugi je 1HE1A-CALxy0z-AN1U1-CS1 1,5 m³/h direktan i montira se u cev 1HE1G-CALxy0z-AN1U1-CS1 preko adaptera R1/2'' x 2,5 m³/h DN20, 1"SN M10x1 1HE1J-CALxy0z-AN1U2-CS1 PN16 3,5 m³/h mesingane čaure 35 mm 1HE1L-CALxy0z-AN4F3-CS1 DN25, 5/4"SN 6 m³/h mesingane čaure 35 mm 1HE1M-CALxy0z-AN4F3-CS1 10 m³/h DN40, 2"SN mesingane čaure 52 mm 1HE1N-CALxy0z-CN4G4-CS1 Sonometer ,5 m³/h DN25 prirubnica mesingane čaure 35 mm 1HE2E-DALxy0z-AN4F0-CS1 6 m³/h DN25 prirubnica mesingane čaure 35 mm 1HE2G-DALxy0z-AN4F0-CS1 3,5 m³/h DN32 prirubnica mesingane čaure 35 mm 1HE2F-DALxy0z-AN4F0-CS1 6 m³/h DN32 prirubnica mesingane čaure 35 mm 1HE2H-DALxy0z-AN4F0-CS1 10 m³/h DN40 prirubnica PN25 mesingane čaure 52 mm 1HE2I-DALxy0z-CN4G0-CS1 15 m³/h DN50 prirubnica mesingane čaure 52 mm 1HE2J-DALxy0z-CN4G0-CS1 25 m³/h DN65 prirubnica mesingane čaure 52 mm 1HE2K-DALxy0z-CN4G0-CS1 40 m³/h DN80 prirubnica mesingane čaure 85 mm 1HE2L-DALxy0z-CN4H0-CS1 60 m³/h DN100 prirubnica mesingane čaure 85 mm 1HE2M-DALxy0z-CN4H0-CS1 U cenu je takođe uključen i prvi obavezni pregled od strane Direkcije za mere i dragocene metale. Za informacije o specifičnim mogućnostima isporuke merila (različite dužina kablova i senzora, komunikacija i prenošenje podataka na elektronski regulator, očitavanje u različitim jedinicama energije, merenje energije hlađenja...) pogledajte opcije na sledećoj strani. Moduli 087G6027 M-Bus modul 087G6034 Analogni izlazni modul 4-20mA 087G6029 RS-232 modul 087G6039 Modul za 2 dodatna pulsna izlaza, energija i protok 087G6031 RS-232 modul sa kablom 087G6037 Modul za 2 dodatna pulsna ulaza, npr. iz vodomera 087G6032 RS-485 modul 087G6041 Modul za 2 dodatna pulsna ulaza + 1 pulsni izlaz 087G6035 L-Bus modul Napajanje Temperaturski senzori 087G6024 Napajanje 230V AC 087G6046 Par senzora f5,2mm sa 3m kablom, Pt500, MID 087G6025 Napajanje 24V AC 087G6047 Par senzora f5,2mm sa 5m kablom, Pt500, MID 087G6020 Baterija 3,6 V DC (A-Cell) 087G6048 Par senzora f5,2mm sa 10m kablom, Pt500, MID 087G6022 Baterija 3,6 V DC (D-Cell) Čaure i adapteri za ugradnju senzora Holenderski nastavci 087G6075 Adapter za montažu direktnog senz. R1/2'', M10x1 087G6071 Holenderski set za kalorimetre R1/2 x G3/4 (DN 15) 087G6053 Mesingana čaura f5,2 mm, 35mm, MID - 1 komad 087G6072 Holenderski set za kalorimetre R3/4 x G1 (DN 20) 087G6054 Mesingana čaura f5,2 mm, 52mm, MID - 1 komad 087G6073 Holenderski set za kalorimetre R1 x G5/4 (DN 25) Sonometer rastavljivo ultrazvučno merilo utroška M-CAL - mehaničko merilo utroška toplotne energije toplotne energije Nominalni protok: 0.6, 1.5, 2.5 m3/h Nominalni protok: m3/h Temperatura do 90 C Temperatura do 130 C Dimenzije: DN15 i DN20, navojni Dimenzije: DN15 - DN100 Januar

79 SONOMETER TM 1100 build up number AAA BB - C D E F G H P - I J K L M - NN 087G6011 O AAA - aplikacija kalorimetar za grejanje kalorimetar za hlađenje kalorimetar za grejanje / hlađenje 1HE 1CO 1HC BB - senzor protoka qp 0.6 m³/h / 110mm navoj / DN 15 / G¾B 1A qp 0.6 m³/h / 130mm navoj / DN 20 / G1B 1B qp 0.6 m³/h / 190mm navoj / DN 20 / G1B 1C NN - Kod za državu qp 1.0 m³/h / 110mm navoj / DN 15 / G¾B 1D 00 Neutralni kod qp 1.0 m³/h / 130mm navoj / DN 20 / G1B 1E AT Austria qp 1.0 m³/h / 190mm navoj / DN 20 / G1B 1F BA Bosnia qp 1.5 m³/h / 110mm navoj / DN 15 / G¾B 1G BG Bulgaria qp 1.5 m³/h / 130mm navoj / DN 20 / G1B 1H CN China qp 1.5 m³/h / 190mm navoj / DN 20 / G1B 1I DK Denmark qp 2.5 m³/h / 130mm navoj / DN 20 / G1B 1J CZ Czech Republic qp 2.5 m³/h / 190mm navoj / DN 20 / G1B 1K DE Germany qp 3.5 m³/h / 260mm navoj / DN 25 / G1¼B 1L GB United Kingdom qp 6 m³/h / 260mm navoj / DN 25 / G1¼B 1M HR Croatia qp 10 m³/h / 300mm navoj / DN 40 / G2B 1N IE Ireland qp 0.6 m³/h / 190mm prirubnički DN A IT Italy qp 1.0 m³/h / 190mm prirubnički DN B KZ Kazakhstan qp 1.5 m³/h / 190mm prirubnički DN C LV Latvia qp 2.5 m³/h / 190mm prirubnički DN D MD Moldova qp 3.5 m³/h / 260mm prirubnički DN E PL Poland qp 3.5 m³/h / 260mm prirubnički DN F RO Romania qp 6 m³/h / 260mm prirubnički DN G RU Russia qp 6 m³/h / 260mm prirubnički DN H CS Srbija qp 10 m³/h / 300mm prirubnički DN I SK Slovak Republic qp 15 m³/h / 270mm prirubnički DN J SI Slovenia qp 25 m³/h / 300mm prirubnički DN K TR Turkey qp 40 m³/h / 300mm prirubnički DN L UA Ukraine O - verifikacija bez odobrenja. bez izveštaja o 0 testiranju u skladu sa nacionalnom regulacijom 1 K 7.2 za hlađenje u skladu sa MID. sa pismom o 4 saobraznosti 1 1 izveštaj o testiranju na poseban zahtev qp 60 m³/h / 360mm prirubnički DN M 1 Prirubnički su uvek PN25! M - holenderski priključci (setovi) 0 bez C - nominalni pritisak 1 navojni set R½" x G ¾ B PN16 C 2 navojni set R¾" x G 1 B PN25 1 D 3 navojni set R1" x G 5/4 B 4 navojni set R1½ x G 2 B 1 Prirubnički su uvek PN25! L - Dodaci / čaure D - kabl između senzora protoka i računske jedinice 0 bez 1.5m A za ø 5.2 mm temperaturske senzore (par 1 ) 3m B F mesing-čaure, 35 mm, MID 2 DN m 1 C G mesing-čaure, 52 mm, MID DN ,2 m 2 D H mesing-čaure, 85 mm, MID DN Nije moguće za qp 3,5 m 3 /h i 6,0m 3 /h verzije I mesing-čaure, 120 mm, MID DN Samo za qp 0,6-2,5 m 3 /h; max. do 90 C 3 nerđajući čelik-čaure, 85mm MID DN nerđajući čelik-čaure, 120mm MID DN E - montaža 5 nerđajući čelik-čaure, 155mm MID DN vod niže temperature L 6 nerđajući čelik-čaure, 210mm MID DN 300 vod više temperature H 1 verzije sa jednom čaurom - na upit max temperatura: 105 C F - napajanje baterija 3.6V DC (A-cell) 1 baterija 3.6V DC (D-cell) 1 2 za ø 6 mm temperaturske senzore (par) mrežno napajanje 230V AC 3 V mesing-čaure, 40 mm MID DN25-65 mrežno napajanje 24V AC 4 W mesing-čaure, 85 mm MID DN Neophodno za varijante sa integrisanim radiom X mesing-čaure, 120 mm MID DN Y nerđajući čelik-čaure, 85 mm MID DN Z nerđajući čelik-čaure, 120 mm MID DN nerđajući čelik-čaure, 155 mm MID DN GH - interfejs (komunikacioni) moduli 2 nerđajući čelik-čaure, 210 mm MID DN 300 moduli slot 1 bez modula na slotu 1 0 Analogni modul (4-20mA) 1 A dodaci (1 komad) 3 Kombinovani modul (2 pulsna ulaza / 1 pulsni izlaz) B R loptasta slavina DN15 - ½" za direktan senzor Pulsni ulazni modul (2 ulaza) C S loptasta slavina DN20 - ¾" za direktan senzor M-Bus modul D T loptasta slavina DN25-1" za direktan senzor L-BUS modul (eksterni radio) E U adapter za montažu direktnog senzora R½" M10x1 RS-232 modul F 3 nije moguće za 6mm senzore RS485 modul G moduli slot 2 bez modula na slotu 2 0 K - montaža temperaturskih senzora Pulsni izlazni modul 2 A 1 Direktno montirani (qp 0,6 - qp 2,5) 1 Kombinovani modul (2 pulsna ulaza / 1 pulsni izlaz) 2 B 2 Direktno montirani (qp 3,5 - qp 15) 1 Pulsni ulazni modul (2 ulaza) 2 C 3 Montaža preko čaura (2 slobodna senzora) (qp 0,6 - qp 2,5) 2 M-Bus modul 2 D 4 Montaža preko čaura (2 slobodna senzora) (qp 3,5 - qp 60) L-BUS modul (eksterni radio) 2 E 1 jedan senzor montiran u telu senzora protoka RS-232 modul 2 F 2 2 slobodna temp. senzora RS485 modul 2 G J - temperaturski senzori (par) 1 Samo jedan modul moguć N Pt 500 / f 5.2mm / 2m kabla, MID i 22.77/ Integrisani radio nije moguć O Pt 500 / f 5.2mm / 3m kabla, MID i 22.77/08.04 P Pt 500 / f 5.2mm / 5m kabla, MID i 22.77/08.04 P - Integrisani radio modul Q Pt 500 / f 5.2mm / 10m kabla, MID i 22.77/ bez integrisanog radio modula 0 T Pt 500 / f 6.0mm / 2m kabla MID 2 Radio 868 MHz Real data (standard) 1 U Pt 500 / f 6.0mm / 3m kabla MID 2 Radio 434 MHz Real data 2 V Pt 500 / f 6.0mm / 5m kabla MID 2 Radio 868 MHz Open Metering (OMS) 3 W Pt 500 / f 6.0mm / 10m kabla MID1 2 Radio 434 MHz Open Metering (OMS) 4 1 dostupno samo kao dodatna oprema nije moguće za hlađenje i hlađenje/grejanje I - jedinica energije A kwh (bez cifara iza zareza) B MWh (1 cifra iza zareza) C MWh (2 cifre iza zareza) D MWh (3 cifre iza zareza) E GJ (1 cifra iza zareza) F GJ (2 cifre iza zareza) G GJ (3 cifre iza zareza) H Gcal (1 cifra iza zareza) 1 I Gcal (2 cifre iza zareza) 1 J Gcal (3 cifre iza zareza) 1 K MBtu (1 cifra iza zareza) 1 L MBtu (2 cifre iza zareza) 1 M MBtu (3 cifre iza zareza) 1 1 nije primenjiv za MID odobrena merila Januar

80 Toplotne podstanice Podstanica za jednu ili više stambenih jedinica Indirektan priključak grejanja, priključne cevi za PTV rezervoar -Indirektno grejanje i opcioni priključci za rezervoar PTV - elektronski regulator sa spoljnim senzorom temperature - regulator protoka - kombi ventil - razmenjivač toplote od nerđajućeg čelika - merno regulaciona armatura -zavareni spojevi na primarnoj strani - do PN25 - napojna temperatura Tmax=150 C - masa (sa kućištem) 35-60kg - Napajanje 230Vac - kapacitet grejanja 15kW -130kW (zavisno od temperaturskog režima) - priključci DN20-DN25 Termix VX-W Toplotna podstanica indirektnog grejanja DSA 1 MINI Podstanica za indirektno priključenje na mikro i makro mreže daljinskog sistema grejanja DSA 1 MINI je projektovana za upotrebu u sistemima daljinskog grejanja. DSA 1 MINI je savršena za upotrebu u mikro i makro mrežama, kao i u niskotemperaturnom (LT) i visokotemperaturnom (HT) opsegu. DSA 1 MINI je pored toga dostupna u verziji visokog pritiska (PN25) i niskog pritiska (PN16). Kompaktna podstanica se lako montira na zid. Ugrađene komponente su precizno povezane mesinganim cevnim priključcima i pokrivene odgovarajućom EPP-izolacionom strukturom koja pokriva kompletnu podstanicu. Kapacitet podstanice je od 15-80kW, zavisno od temperaturskog režima. Za više informacija o prikazanim kao i ostalim toplotnim podstanicama i sistemima pripreme PTV obratite se Danfoss d.o.o. Informacije su takođe dostupne i putem interneta na Januar

81 Individualne spratne stanice (ISS) VMTD-F-I Opšte karakteristike: Za jedan stan ili porodičnu kuću Hidraulički i prostorno kompaktne jedinice sadrže svu potrebnu armaturu, mernu i regulacionu opremu, razmenjivač toplote Razmenjivač toplote za trenutnu pripremu PTV nema potrebe za akumulacijom Veliki broj tipova stanica za različite primene i različite kapacitete Radijatorsko grejanje, podno grejanje, priprema PTV. Mogućnost uzidne/nadzidne ugradnje u hodniku ispred stana ili u samom stanu Spratne stanice su prefabrikovan i kompaktan proizvod koji treba da obezbedi: - Direktno grejanje - Trenutnu pripremu potrošne tople vode (PTV) Izvor energije toplote kojom se napaja spratna stanica može biti: - Kotlarnica - Toplotna podstanica Parametri tople vode na izlazu iz kotlarnice ili toplotne podstanice prilagođeni su potrebnim parametrima radijatorskog grejanja (dijagram klizanja temperature razvodne vode u funkciji spoljnih uslova). Trenutna priprema PTV obavlja se indirektno preko lemljenog razmenjivača toplote čime se izbegava upotreba akumulacionog suda i mogućnost pojave bakterije legionella. Za razliku od klasičnog rešenja koje podrazumeva 5 usponskih cevi (2x grejanje, 2x PTV i hladna voda), Danfoss rešenje ima 3 cevi u cevnom razvodu (2x grejanje i PTV i 1x hladna voda) i omogućava obračun stvarno potrošene ukupne energije za grejanje i pripremu potrošne tople vode svakog potrošača posebno. Radom sistema pripreme PTV upravlja prioritet ventil. Individualna spratna stanica Direktno grejanje, indirektna priprema PTV Termix VMTD-F-I spratna stanica je kompletno rešenje sa razmenjivačem za trenutnu pripremu potrošne tople vode i sistemom grejanja sa regulacijom diferencijalnog pritiska. VMTD-F-I Januar

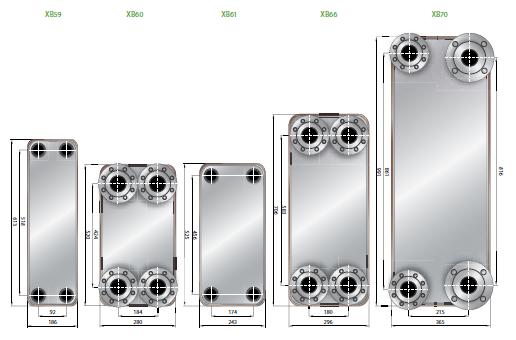

82 Razmenjivači toplote - lemljeni XB Lemljeni razmenjivači toplote (oznaka XB) su napravljeni od presovanih i međusobno zalemljenih ploča između kojih se stvaraju protočni kanali. Suprotnosmerni tok i visoka turbulencija omogućavaju efikasan prenos toplote sa primarne na sekundarnu stranu, indirektno bez mešanja dve struje fluida. Namenjeni su sistemima daljinskog grejanja, klimatizacije, grejanja i pripreme PTV. Odobrenja: Pressure Equipment Directive(PED) 97/23/EC Napredna Micro Plate profilisanost ploče (modeli 04, 06, 37, 59, 61 i 66) povećava realnu površinu razmene toplote i omogućava efikasniji prenos toplote uz manji pad pritiska u odnosu na prethodne modele. Izbor razmenjivača toplote je određen željenom količinom razmenjene toplote, zahtevanim temperaturama primarne i sekundarne strane i dozvoljenim padovima pritiska. Danfoss program za dimenzionisanje razmenjivača toplote možete preuzeti sa Januar

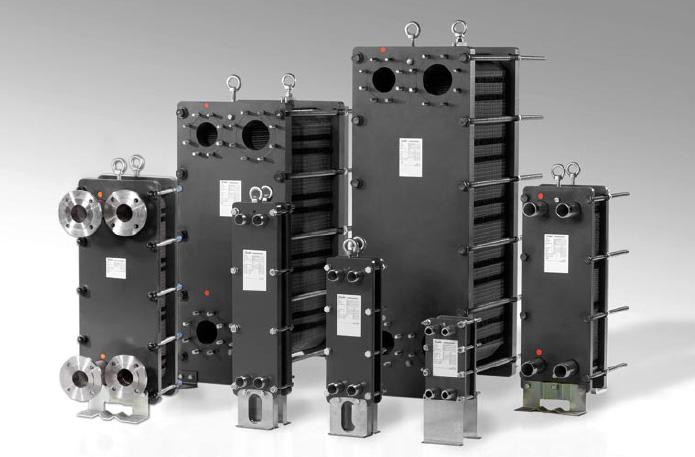

83 Razmenjivači toplote - rastavljivi XG Rastavljivi razmenjivači toplote (oznake XG) namenjeni su sistemima daljinskog grejanja i hlađenja. Razmenjivači toplote su napravljeni od profilisanih grejnih ploča između kojih su napravljeni protočni kanali. Zaptivači između ploča odvajaju kanale jedan od drugog tako da ne dolazi do mešanja prilikom tokova medijuma. Jake turbulencije i princip protivsmernog strujanja omogućuju efikasan transfer toplote. Zadatak razmenjivača toplote je da vrši transfer toplote sa primarnog na sekundarni medijum kroz ploče razmenjivača, sprečavajući tako međusobno mešanje.. Osnovni podaci: - Min. temperatura -10 C - Max. temperatura +150 C - Max. radni pritisak 16bar (25bar) - Voda/ mešavina voda/glikol do 50% - Dimenzija priključka DN (navojni ili prirubnički) Odobrenja: Pressure Equipment Directive(PED) 97/23/EC Rastavljivi razmenjivač toplote se može rasklopitii zbog čišćenja i zamene zaptivača i ploča. Podešavanje toplotnog kapaciteta se može menjati promenom broja ploča. Izbor izmenjivača toplote je određen željen im toplotnim kapacitetom, zahtevanim tempe raturama i dozvoljenim padovima pritiska. Razmenjivači toplote - rastavljivi XGC Rastavljivi razmenjivači toplote (oznake XGC) namenjeni su sistemima HVAC i daljinskog grejanja. Posebnu primenu nalaze u sistemima hlađenja i klimatizacije jer imaju izuzetnu efikasnost za male temperaturske razlike. Protok: m3/h Radni pritisak: bar Priključci: DN32 - DN500 Temperature: C Materijal ploča: AISI 304 / EN AISI 316 / EN Titanium Grade SMO C-276 Titanium Grade 11 Nikl 200/201 Zaptivači: Nitril (NBR) EPDM FKM Odobrenje: PED 97/23/EC Za dimenzionisanje i izbor razmenjivača toplote XGC, obratite se ovlašćenim Danfoss partnerima ili direktno Danfoss d.o.o. Januar

84 003G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G G H H H G G H H H H G G H H H H G G H H H H G G H H H H G G H H H H G H H H H G H H H H H H H H G H H H H G H H H H G H H H H G H H H H G G H H H G H H H G H H H G H H H H G H H H G H H H G H H H G G H H H H G H H H G H H H G H H H G G H H H H G H H H G H H H G H H H G H H H G H H H G H H H G G H H H G H H H H G H H H G H H H G H H H G H H H G H H H G G H H H G H H H G H H H G H H H G H H H G G H H H G G H H H Januar

85 003H L L Z Z L L Z Z L L Z Z L Z Z L L Z Z H L L Z Z H L L Z Z L L Z Z H L L Z Z L L Z Z L Z Z L L Z Z L L Z Z L L Z Z H L L Z Z H L L Z Z H L L Z Z L L Z Z L L Z Z L Z Z Z L Z Z Z L Z Z Z H L Z Z Z L Z Z Z H L Z Z Z L Z Z Z L Z Z Z L Z Z Z L Z Z Z L Z Z Z H L Z Z G H L Z Z G H L L Z Z G L L Z Z G L L Z Z L L Z Z G L L Z Z G L L Z Z L L Z Z G L Z Z G H L L Z Z G L L Z Z G L L Z Z G L L Z Z G L L Z Z G L L Z Z G L L Z Z G H L L Z Z G L L Z Z G L L Z Z G L L Z Z G L L Z Z G L L Z Z G L L Z Z G H L L Z Z G L L Z Z G Januar

86 013G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B B G G G B B F G G G B B G G G B B G G G B B G G G B B G G G B B G G G B B G G G B B F G G G B B G G G B B G G G B B G G G B B G G G B B G G G B B G G G B B Z G G G B B Z G G G B B Z G G L B B Z G G L B B Z G G L B B Z G G U B B Z G G U B B Z G G U B B Z G G U B B Z G G G B B Z G G G B B Z G G G B B Z G G G B B Z G G G B B Z G G G B B Z G G G B B Z G G G B B Z G G G G G G G G G G G G G G G G G G G G G B B B B B B B B B B B B B B B B B B B B B B B B B B Z Z Z Z Z Z Z Z Z Z Januar

87 065Z F G B N Z F G B N Z F G H B N Z F G B N Z G N Z G G H B N Z G G B N Z G G B N Z G G H B N Z G H B N Z G G H B N Z G G N Z G G H G N Z G G N Z G G H G N Z G G N Z G G H G N Z G G G N Z G H G N Z G G N Z G G H G N Z G G N Z G H G N Z G G G N Z G H G N Z G G N Z G G H G N Z G G G N Z G H G N Z G G N Z G G H G N Z G G N Z G H G N Z G G H H Z G H H H Z G H H Z G G H H H G H H H Z G G H H H G H H H Z G H H H H H H H Z G H H H H H H H Z G H H H H H H Z G H H H H H H Z G H H H G H H H Z G H H G H H H F G H N H H F G B N H F G B N H F G H B N H Januar

88 Pregled proizvoda po kodnim brojevima 088L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L U U U U U U U U U U U U U U U U U U U U U U U U U Januar

89 Beleške

90 Beleške

91 OPŠTI USLOVI ISPORUKE I GARANCIJE preduzeća Danfoss doo (u daljem tekstu prodavac ) Svi ugovori i ponude podležu Opštim uslovima isporuke i garancije prodavca. Uslovi kupca koji se razlikuju od ovih Opštih uslova ne obavezuju prodavca i u slučaju kada nisu izričito odbijeni od strane prodavca Ponuda Ponuda, predračun i slične jednostrane izjave ne obavezuju prodavca na naknadu štete. Cena Troškove prevoza do mesta isporuke snosi prodavac. Kupcu se zaračunavaju dodatni troškovi: na porudžbine male vrednosti; za ekspres pošiljke u iznosu stvarnih troškova; za povraćaj robe na zahtev kupca u iznosu od 15% vrednosti ako je u originalnom pakovanju, bez lokalnih oznaka i bez oznake C, ne starija od 3 meseca; kao i troškovi rukovanja robom u transportu u iznosu do 2% od vrednosti robe Isporuke su osigurane osim u posebnim slučajevima kada je prodavac ovlašćen da zaračuna troškove osiguranja kupcu. Ambalaža za isporuku u jednom smeru je uračunata u cenu a u slučaju povraćaja njena vrednost se ne nadoknadjuje. Izuzetno višenamenska pakovanja se samo daju na zajam. Porez na dodatu vrednost nije uračunat u cenu i obračunava se dodatno u visini važećoj u vreme isporuke. U slučaju povećanja cene materijala, rada, značajne promene kursa dinara ili nastupanja sličnih okolnosti na koje nema uticaja prodavac zadržava pravo na prilagodjavanje već ugovorenih cena uzimajući u obzir interese kupca Plaćanje, pravo zadržavanje robe i poravnanje Plaćanje se vrši po prethodnom dogovoru. Kupac nema pravo na zadržavanje plaćanja, na realizaciju prava na odbijanje plaćanja, na poravnanje sa mogućim spornim protivzahtevima, niti na smanjenje kupovne cene. Zadržavanje prava vlasništva do potpune isplate kupovne cene i ostalih potraživanja Isporučena roba ostaje u vlasništvu prodavca sve do potpune isplate kupovne cene ili namirenja svih prethodnih ili budućih potraživanja koja prodavac ima ili stiče na osnovu poslovnog odnosa sa kupcem. Ukoliko dodje do zaplene od strane trećih lica o tome odmah obavestiti prodavca. Danfoss zadržava pravo na vlasništvo posebno u slučajevima kada iz sopstvenog interesa prihvati obostranu odgovornost i to sve do trenutka potpune isplate isporučene robe. Kada se radi o obavezama prodavca prema svojim isporučiocima ovo zadržavanje prava može služiti kao garancija za sopstvene obaveze. Ukoliko kupac koristi robu za dalju preradu, Danfoss postaje samostalni vlasnik tog novog proizvoda. U slučaju sklapanja sa drugom robom koja ne pripada prodavcu, Danfoss stiče pravo suvlasništva nad novim proizvodom, i to u odnosu vrednosti robe koju je on isporučio prema vrednosti druge isporučene robe u trenutku sklapanja ugovora. Svoja potraživanja iz dalje prodaje neisplaćene robe tj. ugradnje takve robe kao osnovnog sastavnog dela u posed nekog trećeg lica, kao i pravo na eksploataciju kupac ustupa Danfoss-u u visini vrednosti neisplaćene robe. Danfoss je neopozivo ovlašćen na naplatu svih potraživanja iz dalje prodaje kao i na realizaciju prava na eksploataciju koje mu pripada. Na poseban zahtev kupac mora imenovati dužnike ovih nerealizovanih potraživanja, njih obavestiti o ovom ustupanju prava i to proknjižiti u svojim knjigama. Uslovi i rokovi plaćanja U slučaju da se roba ne isplati u ugovorenom roku uprkos opomeni i davanju konačnog roka, ili u slučaju da prodavac nakon sklapanja ugovora sazna za neke okolnosti koje dovode do smanjenja kredibiliteta kupca, sva potraživanja prodavca odmah dospevaju na naplatu, bez obzira na rok koji je naveden na računima, menicama, nalozima za plaćanje i ostalim dokumentima. Prodavac je dalje ovlašćen da u tim slučajevima izvrši preostale isporuke tek po uplati celokupnog dugovanog iznosa ili da nakon primerenog roka odustane od posla. Osim toga prodavac može zabraniti dalju prodaju robe koja je još uvek u njegovom vlasništvu i zahtevati povraćaj odnosno prenos vlasništva na kupca kao i opozvati ovlašćenje kupca na naplatu. Rok isporuke Rok isporuke se utvrdjuje u najkraćem mogućem roku, prema trenutnim mogućnostima. Prodavac ne preuzima odgovornost za zadocnelu isporuku usled dejstva više sile, kao i ostalih okolnosti na koje prodavac nema uticaja kao npr: izolacija, obustava rada, vanredne mere vlade, onemogućavanje transporta usled vremenskih nepogoda ili saobraćajnih nesreća, zadocnelih isporuka blagovremeno naručenog materijala od svojih snabdevača, prekida dotoka električne energije. Požara ili nesreće u fabrici ili kod snabdevača. Odgovornost za tehničke predloge Sve tehničke nacrte, projekte i u predlozima sadržane navode i tehničke podatke koji se nalaze u katalozima, prospektima ili drugim pismenim dokumentima kupac pre preuzimanja i primene treba da proveri. Isto važi i za usmene predloge i savete, kao i za dodatne usluge kupcu. Kupac na osnovu dokumentacije i dodatnih usluga nema nikakva prava prema prodavcu ni prema njegovim saradnicima, sem ukoliko se kod prodavca nije radilo o očiglednoj nameri ili gruboj nepažnji. Izmene Prodavac zadržava pravo da bez prethodne najave izvrši izmene na svojim proizvodima, čak i na onima prethodno naručenim. Garancija Garantni rok iznosi 18 meseci od dana proizvodnje. Ukoliko dan proizvodnje nije naročito naznačen garantni rok se računa od dana prodaje. U garantnom roku prodavac vrši popravku ili zamenu robe koju je isporučio ako se nakon provere utvrde nedostaci na robi. U tom slučaju kupac nema pravo na povraćaj uplaćenog iznosa ili na smanjenje cene. Ukoliko prodavac u garantnom roku izvrši zamenu robe koji je deklarisan kao neispravan, to ne znači da je prodavac time priznao nedostatke na robi ili sopstvenu odgovornost. Zamena je izvršena samo u ime dobre poslovne saradnje. Ukoliko se utvrdi da ne postoji odgovornost prodavca za nedostatke, kupac snosi troškove kontrole i popravke. Za isporuku i zamenjenog ili popravljenog dela prodavac odgovara u istom obimu kao i za prvobitni predmet isporuke. Ukoliko se komponenta ili sistem koji prodavac isporuči promene ili popravljaju bez saglasnosti prodavca, instaliraju, puštaju u rad ili koriste u druge svrhe ili u suprotnosti sa uputstvima i propisima prodavca, ili ako se u hermetičkim kompresorkim sistemima koristi sredstvo protiv zamrzavanja, garancija se gasi. Pri isporuci robe drugih proizvodjača čiju robu prodavac isporučuje odobrava se garantni rok koji je prodavac sam primio od drugih proizvodjača, ali ne duže od trajanja garantnog roka koji odobrava prodavac. Popravke van garantnog roka Ukoliko vrši popravku van garantnog roka, prodavac odobrava garanciju za popravljen ili zamenjen deo u istom obimu kao prvobitni predmet isporuke. Prijave nedostataka na robi Ukoliko kupac želi da reklamira robu, očigledni i prepoznatljivi nedostaci se reklamiraju odmah ili najkasnije 7 dana od isporuke robe. Pravo na naknadu štete Isključuje se pravo na naknadu štete nastale usled nemogućnosti ispunjenja, relizacije, docnje, povrede vanugovorne obaveze savesnog poslovanja, sem ako to nije prouzrokovano namerom ili grubom nepažnjom prodavca. U slučaju dokazane odgovornosti zbog grube nepažnje i u slučaju kada je iz zakonskih razloga oslobadjanje od obaveze zbog grube nepažnje stavljeno van snage, prihvata se odgovornost za učinjenu štetu ali u ograničenoj visini tj. naknada štete ne može po svojoj visini nastalog gubitka i izgubljene dobiti prevazići iznos koji prodavac mogao predvideti u vreme zaključenja ugovora. Mesto izvršenja, nadležnost suda Mesto plaćanja je Beograd. Za sve sporove iz ovog ugovora nadležan je sud u Beogradu. Prodavac zadržava pravo da pokrene spor i kod suda nadležnosti kupca. Ukoliko je neka od odredbi ugovora ništavna to ne utiče na ugovor u celini. Umesto nevažeće odredbe ugovoriće se druga koja najbliže odgovara poslovnoj svrsi ništavne odredbe.
