1 MAKING MODERN LIVING POSSIBLE Danfoss styrkomponenter för fjärrvärme Fullt sortiment. Rätt alternativ. Optimala systemprestanda 5+ milj. installationer världen över Danfoss styr- och reglerkomponenter arbetar och bidrar till att optimera energieffektiviteten varje dag, i över fem (5) miljoner värmesystem. districtenergy.danfoss.com

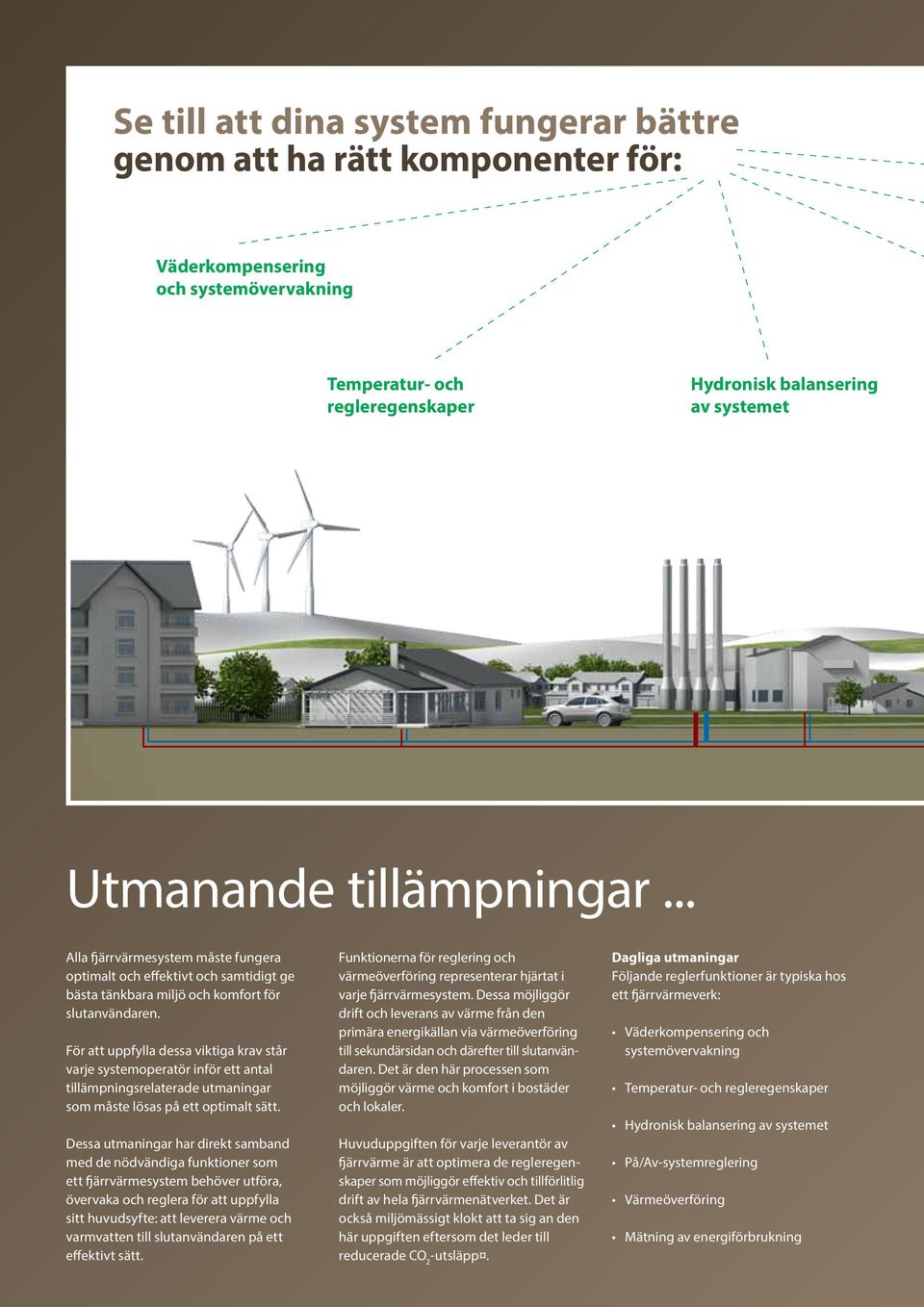

2 Se till att dina system fungerar bättre genom att ha rätt komponenter för: Väderkompensering och systemövervakning Temperatur- och regleregenskaper Hydronisk balansering av systemet Utmanande tillämpningar... Alla fjärrvärmesystem måste fungera optimalt och effektivt och samtidigt ge bästa tänkbara miljö och komfort för slutanvändaren. För att uppfylla dessa viktiga krav står varje systemoperatör inför ett antal tillämpningsrelaterade utmaningar som måste lösas på ett optimalt sätt. Dessa utmaningar har direkt samband med de nödvändiga funktioner som ett fjärrvärmesystem behöver utföra, övervaka och reglera för att uppfylla sitt huvudsyfte: att leverera värme och varmvatten till slutanvändaren på ett effektivt sätt. Funktionerna för reglering och värmeöverföring representerar hjärtat i varje fjärrvärmesystem. Dessa möjliggör drift och leverans av värme från den primära energikällan via värmeöverföring till sekundärsidan och därefter till slutanvändaren. Det är den här processen som möjliggör värme och komfort i bostäder och lokaler. Huvuduppgiften för varje leverantör av fjärrvärme är att optimera de regleregenskaper som möjliggör effektiv och tillförlitlig drift av hela fjärrvärmenätverket. Det är också miljömässigt klokt att ta sig an den här uppgiften eftersom det leder till reducerade CO 2 -utsläpp. Dagliga utmaningar Följande reglerfunktioner är typiska hos ett fjärrvärmeverk: Väderkompensering och systemövervakning Temperatur- och regleregenskaper Hydronisk balansering av systemet På/Av-systemreglering Värmeöverföring Mätning av energiförbrukning

3 3 Mätning av energiförbrukning Värmeöverföring På/Av-systemreglering... kräver rätt komponenter Alla fjärrvärmesystem är beroende av att komponenterna kan överföra och fördela värme från värme- och energianläggningen till slutanvändaren. Samtliga komponenter har viktiga roller i att få systemet att fungera på ett optimalt och energieffektivt sätt. Med över 75 års erfarenhet och teknisk specialkompetens inom området är Danfoss den ledande leverantören av styr- och reglerkomponenter för alla typer av fjärrvärmesystem. Rätt komponenter med rätt specifikationer och avancerade funktioner ger skillnaden mellan genomsnittliga och höga systemprestanda, och du får dessutom tillförlitlig drift, energieffektivitet och optimal systemkostnad sett över systemets livslängd.

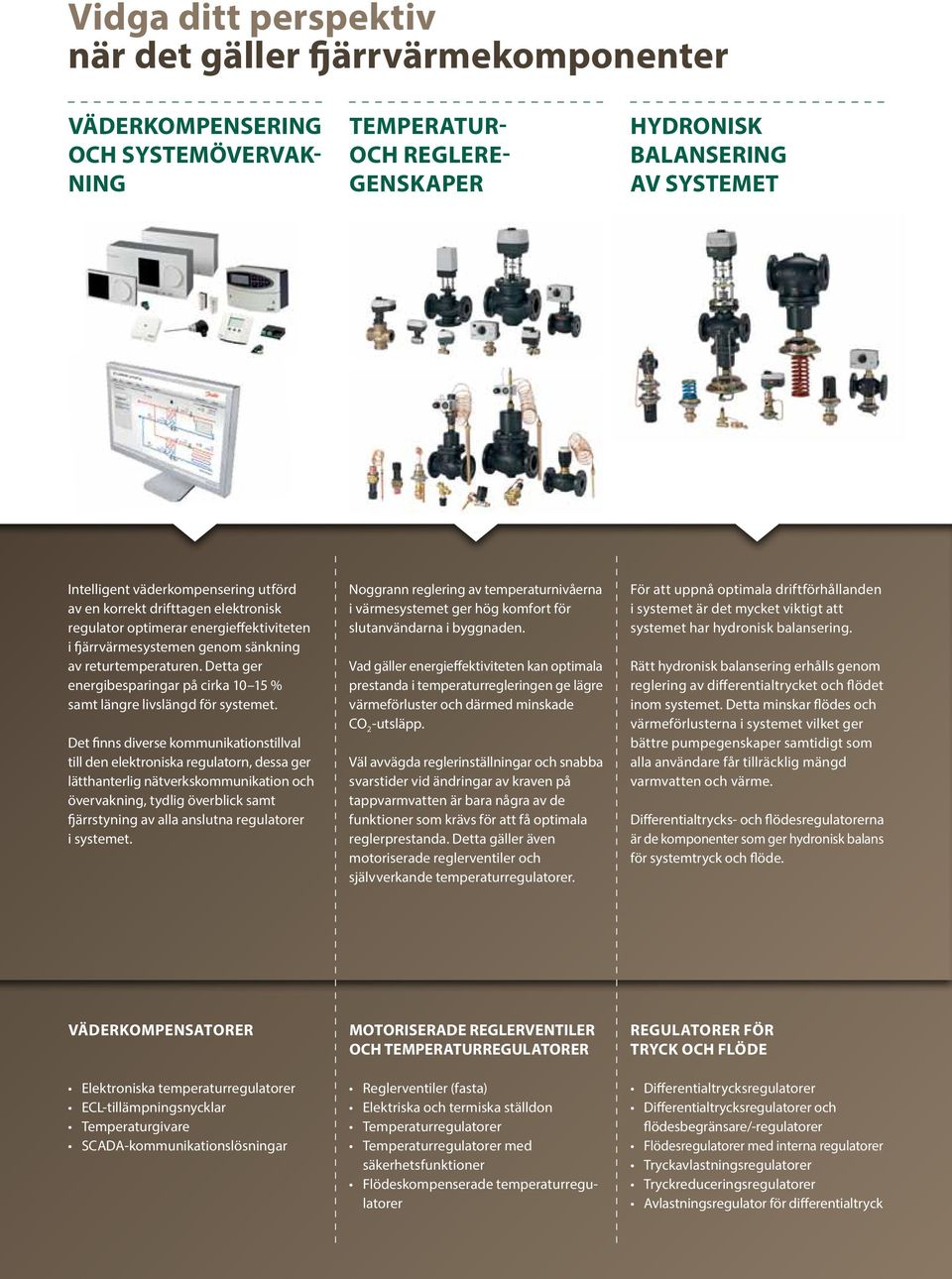

4 Vidga ditt perspektiv när det gäller fjärrvärmekomponenter väderkompensering och systemövervakning temperaturoch regleregenskaper Hydronisk balansering av systemet Intelligent väderkompensering utförd av en korrekt drifttagen elektronisk regulator optimerar energieffektiviteten i fjärrvärmesystemen genom sänkning av returtemperaturen. Detta ger energibesparingar på cirka % samt längre livslängd för systemet. Det finns diverse kommunikationstillval till den elektroniska regulatorn, dessa ger lätthanterlig nätverkskommunikation och övervakning, tydlig överblick samt fjärrsty ning av alla anslutna regulatorer i systemet. Noggrann reglering av temperaturnivåerna i värmesystemet ger hög komfort för slutanvändarna i byggnaden. Vad gäller energieffektiviteten kan optimala prestanda i temperaturregleringen ge lägre värmeförluster och därmed minskade CO 2 -utsläpp. Väl avvägda reglerinställningar och snabba svarstider vid ändringar av kraven på tappvarmvatten är bara några av de funktioner som krävs för att få optimala reglerprestanda. Detta gäller även motoriserade reglerventiler och självverkande temperaturregulatorer. För att uppnå optimala driftförhållanden i systemet är det mycket viktigt att systemet har hydronisk balansering. Rätt hydronisk balansering erhålls genom reglering av differentialtrycket och flödet inom systemet. Detta minskar flödes och värmeförlusterna i systemet vilket ger bättre pumpegenskaper samtidigt som alla användare får tillräcklig mängd varmvatten och värme. Differentialtrycks- och flödesregulatorerna är de komponenter som ger hydronisk balans för systemtryck och flöde. Väderkompensatorer Elektroniska temperaturregulatorer ECL-tillämpningsnycklar Temperaturgivare SCADA-kommunikationslösningar Motoriserade reglerventiler och temperaturregulatorer Reglerventiler (fasta) Elektriska och termiska ställdon Temperaturregulatorer Temperaturregulatorer med säkerhetsfunktioner Flödeskompenserade temperaturregulatorer regulatorer för tryck och flöde Differentialtrycksregulatorer Differentialtrycksregulatorer och flödesbegränsare/-regulatorer Flödesregulatorer med interna regulatorer Tryckavlastningsregulatorer Tryckreduceringsregulatorer Avlastningsregulator för differentialtryck

5 5 På/Av-systemreglering Värmeöverföring Mätning av energiförbrukning I varje fjärrvärmeanläggning, värme- och energianläggning, distributionsnätverk och understation måste det finnas På/Av-reglering av byggnadens systemanslutning. På/Av-regleringen möjliggör service, underhåll och reparationer på systemet genom att tillåta att systemet stängs av under en viss tidsperiod. Kulventiler är de komponenter som ger På/Av-reglering i ett fjärrvärmesystem. Överföring av värme från fjärrvärmeanläggningen till slutanvändaren samtidigt som temperaturreduktionen minimeras är en av huvudfunktionerna i ett värmesystem. Överallt där värme ska överföras kan värmeväxlarna MicroPlate förstärka systemets effektivitet genom att förbättra värmeöverföringen och minska behovet av pumpeffekt. Värmeväxlare är de komponenter som utför värmeöverföringsfunktionen inom fjärrvärmesystemet. Med ökat fokus på energibesparingar och minskade CO 2 -utsläpp är mätning av energiförbrukning en mycket viktig parameter för alla fjärrvärmeleverantörer och slutanvändare. Energiförbrukningsdata ger ett transparent faktureringssystem för både fjärrvärmeleverantören och slutanvändaren. Genom att mäta energiförbrukningen är det lätt att hålla reda på energiprestandan hos alla värme-, fjärrvärme- och kylsystem. Energimätare är de komponenter som mäter energiförbrukningen. Kulventiler JIP kulventiler i stål för bygginstallationer JIP kulventiler i stål för förisolering under jord PLATT- VÄRMEVÄXLARE Lödd MicroPlate 1-pass värmeväxlare Lödd MicroPlate 2-pass värmeväxlare Packningsförsedda värmeväxlare (MicroPlate och Fishbone) Energimätare Energimätare Ultraljudsflödesgivare Kalkylator

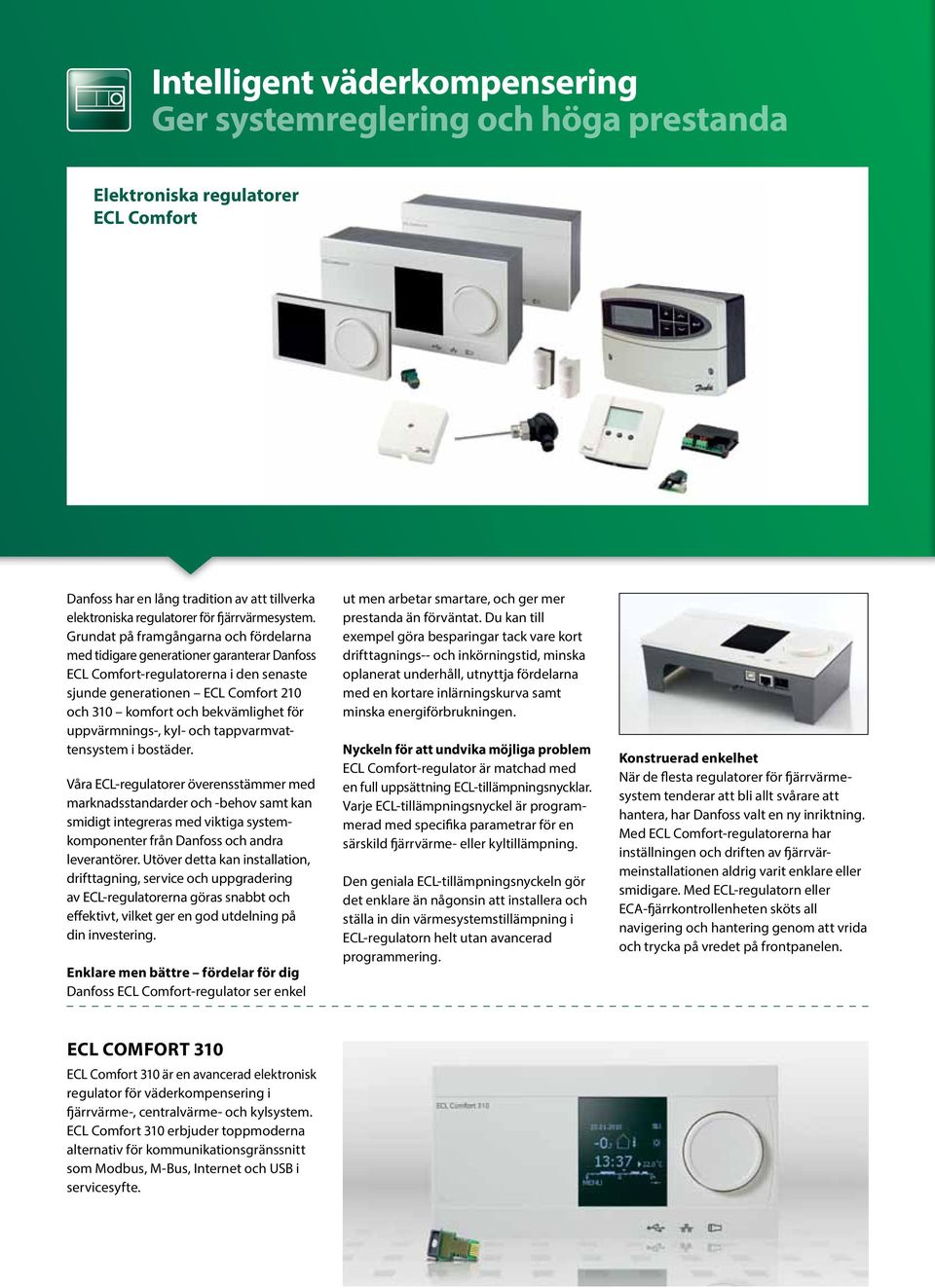

6 Intelligent väderkompensering Ger systemreglering och höga prestanda Elektroniska regulatorer ECL Comfort Danfoss har en lång tradition av att tillverka elektroniska regulatorer för fjärrvärmesystem. Grundat på framgångarna och fördelarna med tidigare generationer garanterar Danfoss ECL Comfort-regulatorerna i den senaste sjunde generationen ECL Comfort 210 och 310 komfort och bekvämlighet för uppvärmnings-, kyl- och tappvarmvattensystem i bostäder. Våra ECL-regulatorer överensstämmer med marknadsstandarder och -behov samt kan smidigt integreras med viktiga systemkomponenter från Danfoss och andra leverantörer. Utöver detta kan installation, drifttagning, service och uppgradering av ECL-regulatorerna göras snabbt och effektivt, vilket ger en god utdelning på din investering. Enklare men bättre fördelar för dig Danfoss ECL Comfort-regulator ser enkel ut men arbetar smartare, och ger mer prestanda än förväntat. Du kan till exempel göra besparingar tack vare kort drifttagnings-- och inkörningstid, minska oplanerat underhåll, utnyttja fördelarna med en kortare inlärningskurva samt minska energiförbrukningen. Nyckeln för att undvika möjliga problem ECL Comfort-regulator är matchad med en full uppsättning ECL-tillämpningsnycklar. Varje ECL-tillämpningsnyckel är programmerad med specifika parametrar för en särskild fjärrvärme- eller kyltillämpning. Den geniala ECL-tillämpningsnyckeln gör det enklare än någonsin att installera och ställa in din värmesystemstillämpning i ECL-regulatorn helt utan avancerad programmering. Konstruerad enkelhet När de flesta regulatorer för fjärrvärmesystem tenderar att bli allt svårare att hantera, har Danfoss valt en ny inriktning. Med ECL Comfort-regulatorerna har inställningen och driften av fjärrvärmeinstallationen aldrig varit enklare eller smidigare. Med ECL-regulatorn eller ECA-fjärrkontrollenheten sköts all navigering och hantering genom att vrida och trycka på vredet på frontpanelen. ECL Comfort 310 ECL Comfort 310 är en avancerad elektronisk regulator för väderkompensering i fjärrvärme-, centralvärme- och kylsystem. ECL Comfort 310 erbjuder toppmoderna alternativ för kommunikationsgränssnitt som Modbus, M-Bus, Internet och USB i servicesyfte.

7 SCADA-kommunikationslösningar 7 för ECL-regulatorer ECL-portal Kontrollera dina ECL-regulatorer via dator eller en smartphone. ECL Portal-programmet för den elektroniska regulatorn ECL Comfort 310 är ett lätthanterligt SCADA-verktyg för styrning-/reglering av fjärrvärmesystem. Med ECL Portal kan du anpassa service, drifttagning och underhåll direkt från din dator eller smartphone, oavsett var du befinner dig. ECL Portal* Danfoss ECL Portal är ett effektivt och körklart SCADA-verktyg för professionella användare. Verktyget underlättar service, drifttagning, underhåll och kontroller. Den här webbaserade SCADA-lösningen kräver ingen lokal server. Användargränssnittet och funktionerna konfigureras automatiskt efter regulatorns program. Med ECL Portal kan du övervaka och reglera en eller flera ECL Comfort 310-regulatorer via fjärrstyrning från en dator eller en Smartphone-app. DECS 2.0* DECS (Danfoss Energy Control System) är en webbaserad och lättanvänd SCADA-lösning som är klar för biomassabaserade värmesystem. Den här SCADA-lösningen kan installeras lokalt på värmeanläggningen. Användargränssnittet och funktionerna konfigureras automatiskt efter regulatorns program. Våra styrenheter ECL Comfort 310 och APEX 20 kan övervakas och regleras via fjärrstyrning med den här lösningen. OPC Server Danfoss OPC Server passar de flesta SCADA-klienter. Du kan snabbt ansluta och konfigurera ECL-regulatorn som en enhet i ett SCADA-system. OPC Server stöder Modbus standardkommunikationsprotokoll via RS485 och/eller Ethernet, plus särskilda läs-/skrivalgoritmer i syfte att öka genomströmningen till/från ECL Comfort 310-regulatorn. OPC Server-paketet innehåller även ett konfigureringsverktyg som underlättar konfigureringen av OPC-servern betydligt. * Tillgängliga i vissa länder

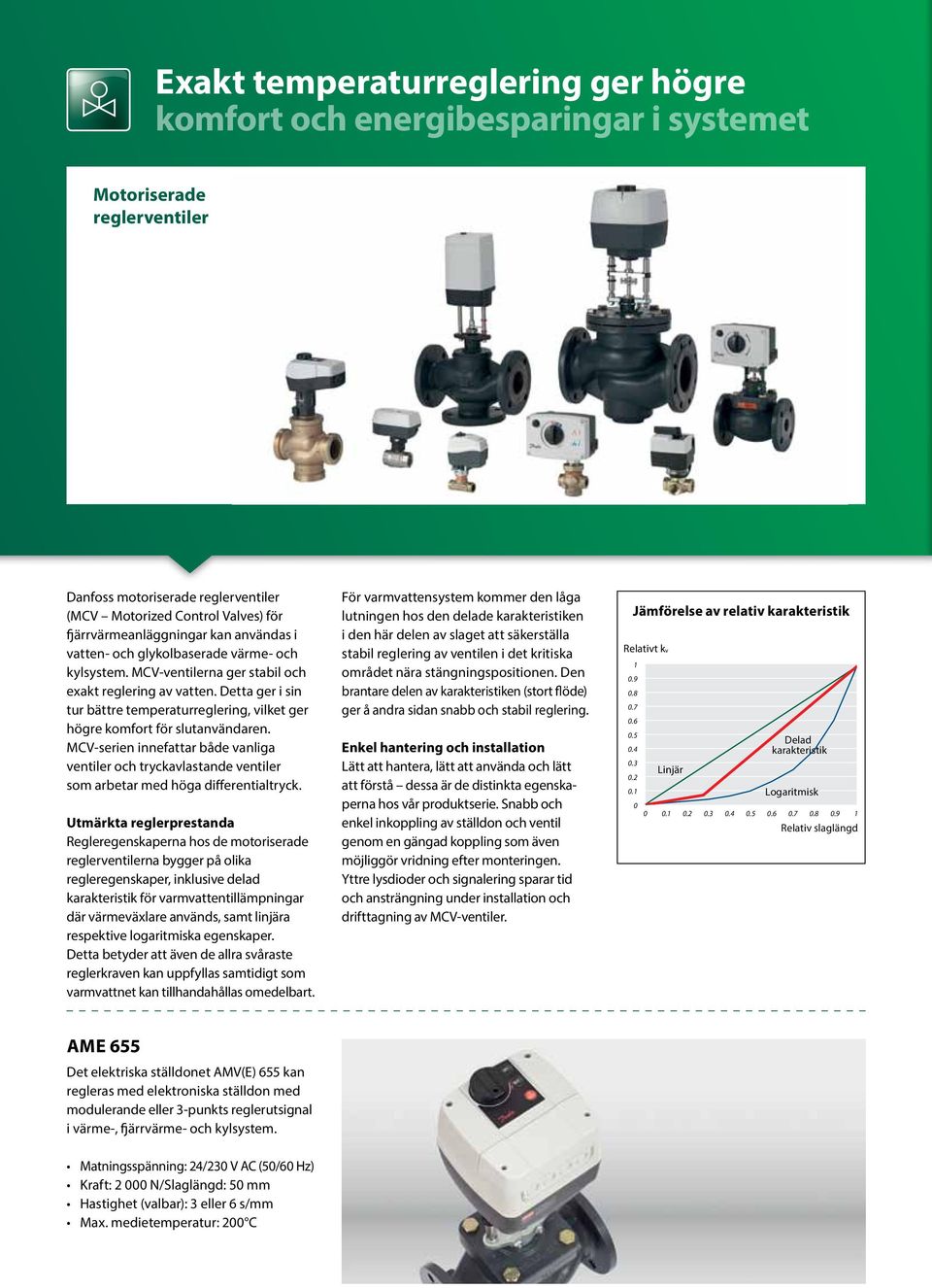

8 Exakt temperaturreglering ger högre komfort och energibesparingar i systemet Motoriserade reglerventiler Danfoss motoriserade reglerventiler (MCV Motorized Control Valves) för fjärrvärmeanläggningar kan användas i vatten- och glykolbaserade värme- och kylsystem. MCV-ventilerna ger stabil och exakt reglering av vatten. Detta ger i sin tur bättre temperaturreglering, vilket ger högre komfort för slutanvändaren. MCV-serien innefattar både vanliga ventiler och tryckavlastande ventiler som arbetar med höga differentialtryck. Utmärkta reglerprestanda Regleregenskaperna hos de motoriserade reglerventilerna bygger på olika regleregenskaper, inklusive delad karakteristik för varmvattentillämpningar där värmeväxlare används, samt linjära respektive logaritmiska egenskaper. Detta betyder att även de allra svåraste reglerkraven kan uppfyllas samtidigt som varmvattnet kan tillhandahållas omedelbart. För varmvattensystem kommer den låga lutningen hos den delade karakteristiken i den här delen av slaget att säkerställa stabil reglering av ventilen i det kritiska området nära stängningspositionen. Den brantare delen av karakteristiken (stort flöde) ger å andra sidan snabb och stabil reglering. Enkel hantering och installation Lätt att hantera, lätt att använda och lätt att förstå dessa är de distinkta egenskaperna hos vår produktserie. Snabb och enkel inkoppling av ställdon och ventil genom en gängad koppling som även möjliggör vridning efter monteringen. Yttre lysdioder och signalering sparar tid och ansträngning under installation och drifttagning av MCV-ventiler. Jämförelse av relativ karakteristik Relativt kv Delad 0.4 karakteristik 0.3 Linjär Logaritmisk Relativ slaglängd AME 655 Det elektriska ställdonet AMV(E) 655 kan regleras med elektroniska ställdon med modulerande eller 3-punkts reglerutsignal i värme-, fjärrvärme- och kylsystem. Matningsspänning: 24/230 V AC (50/60 Hz) Kraft: N/Slaglängd: 50 mm Hastighet (valbar): 3 eller 6 s/mm Max. medietemperatur: 200 C

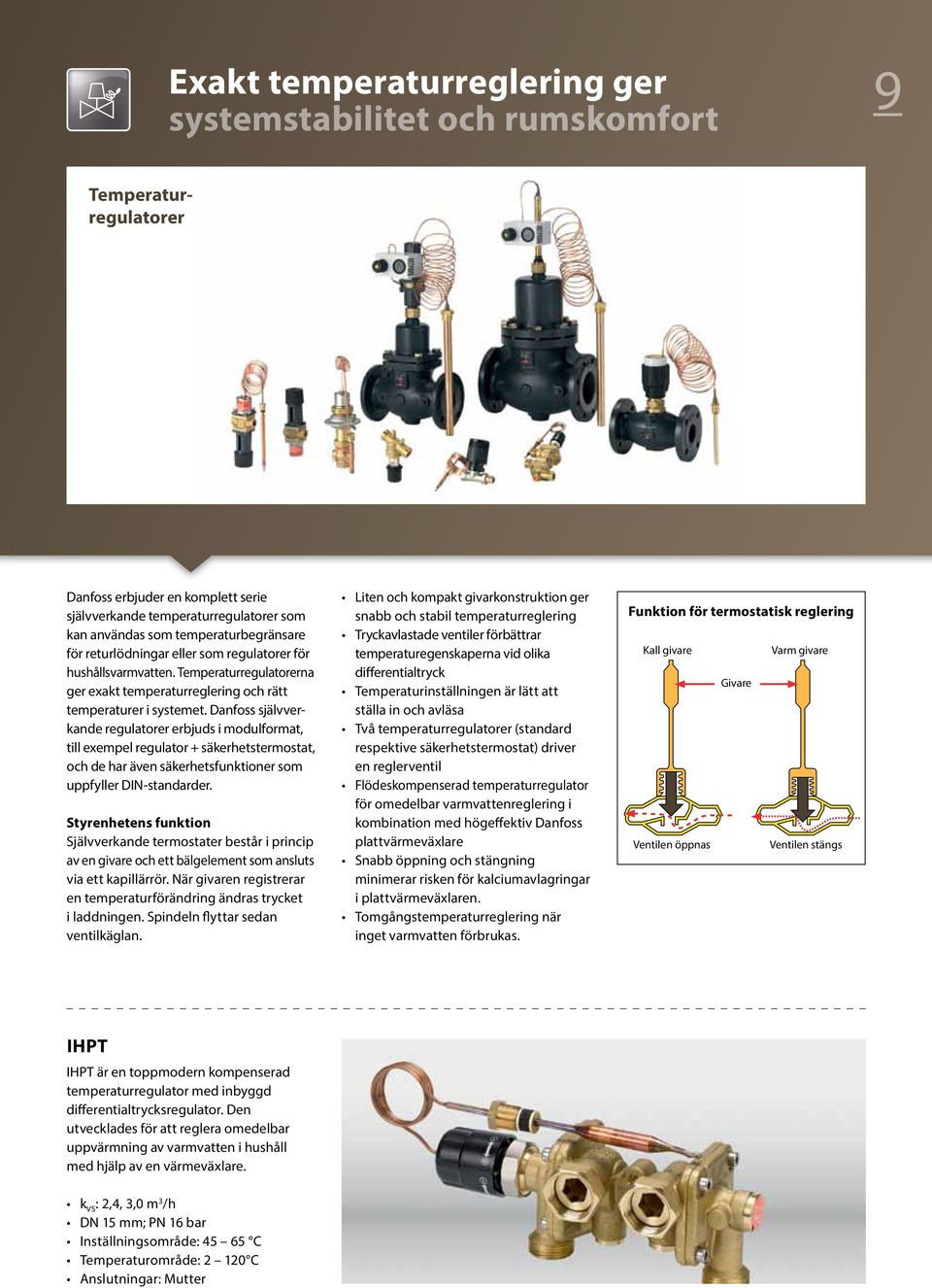

9 Exakt temperaturreglering ger systemstabilitet och rumskomfort 9 Temperaturregulatorer Danfoss erbjuder en komplett serie självverkande temperaturregulatorer som kan användas som temperaturbegränsare för returlödningar eller som regulatorer för hushållsvarmvatten. Temperaturregulatorerna ger exakt temperaturreglering och rätt temperaturer i systemet. Danfoss självverkande regulatorer erbjuds i modulformat, till exempel regulator + säkerhetstermostat, och de har även säkerhetsfunktioner som uppfyller DIN-standarder. Styrenhetens funktion Självverkande termostater består i princip av en givare och ett bälgelement som ansluts via ett kapillärrör. När givaren registrerar en temperaturförändring ändras trycket i laddningen. Spindeln flyttar sedan ventilkäglan. Liten och kompakt givarkonstruktion ger snabb och stabil temperaturreglering Tryckavlastade ventiler förbättrar temperaturegenskaperna vid olika differentialtryck Temperaturinställningen är lätt att ställa in och avläsa Två temperaturregulatorer (standard respektive säkerhetstermostat) driver en reglerventil Flödeskompenserad temperaturregulator för omedelbar varmvattenreglering i kombination med högeffektiv Danfoss plattvärmeväxlare Snabb öppning och stängning minimerar risken för kalciumavlagringar i plattvärmeväxlaren. Tomgångstemperaturreglering när inget varmvatten förbrukas. Funktion för termostatisk reglering Kall givare Varm givare Givare Ventilen öppnas Ventilen stängs IHPT IHPT är en toppmodern kompenserad temperaturregulator med inbyggd differentialtrycksregulator. Den utvecklades för att reglera omedelbar uppvärmning av varmvatten i hushåll med hjälp av en värmeväxlare. k VS : 2,4, 3,0 m 3 /h DN 15 mm; PN 16 bar Inställningsområde: C Temperaturområde: C Anslutningar: Mutter

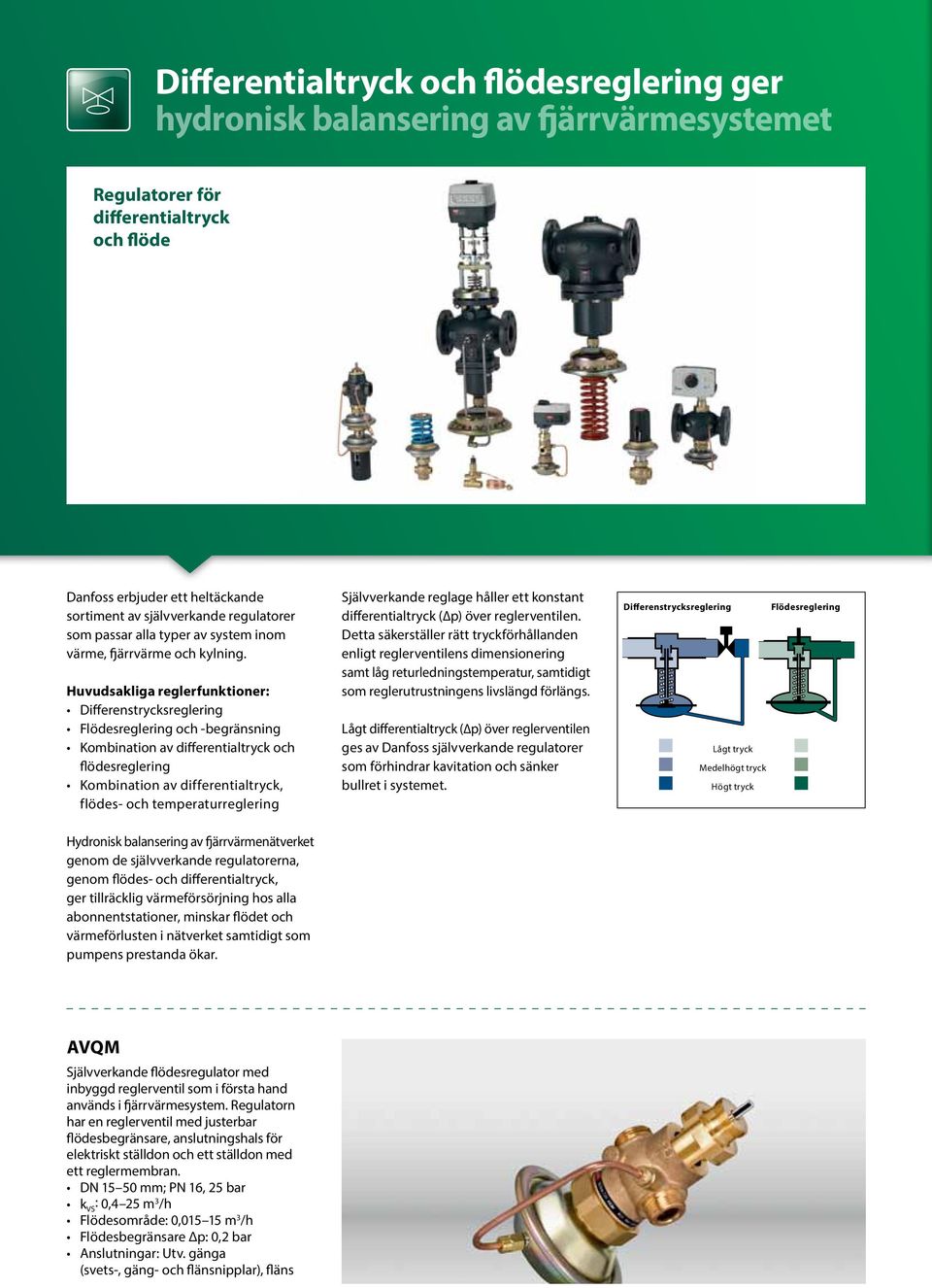

10 Differentialtryck och flödesreglering ger hydronisk balansering av fjärrvärmesystemet Regulatorer för differentialtryck och flöde Danfoss erbjuder ett heltäckande sortiment av självverkande regulatorer som passar alla typer av system inom värme, fjärrvärme och kylning. Huvudsakliga reglerfunktioner: Differenstrycksreglering Flödesreglering och -begränsning Kombination av differentialtryck och flödesreglering Kombination av differentialtryck, flödes- och temperaturreglering Hydronisk balansering av fjärrvärmenätverket genom de självverkande regulatorerna, genom flödes- och differentialtryck, ger tillräcklig värmeförsörjning hos alla abonnentstationer, minskar flödet och värmeförlusten i nätverket samtidigt som pumpens prestanda ökar. Självverkande reglage håller ett konstant differentialtryck ( p) över reglerventilen. Detta säkerställer rätt tryckförhållanden enligt reglerventilens dimensionering samt låg returledningstemperatur, samtidigt som reglerutrustningens livslängd förlängs. Lågt differentialtryck ( p) över reglerventilen ges av Danfoss självverkande regulatorer som förhindrar kavitation och sänker bullret i systemet. Differenstrycksreglering Flödesreglering Lågt tryck Medelhögt tryck Högt tryck AVQM Självverkande flödesregulator med inbyggd reglerventil som i första hand används i fjärrvärmesystem. Regulatorn har en reglerventil med justerbar flödesbegränsare, anslutningshals för elektriskt ställdon och ett ställdon med ett reglermembran. DN mm; PN 16, 25 bar k VS : 0,4 25 m 3 /h Flödesområde: 0, m 3 /h Flödesbegränsare Δp: 0,2 bar Anslutningar: Utv. gänga (svets-, gäng- och flänsnipplar), fläns

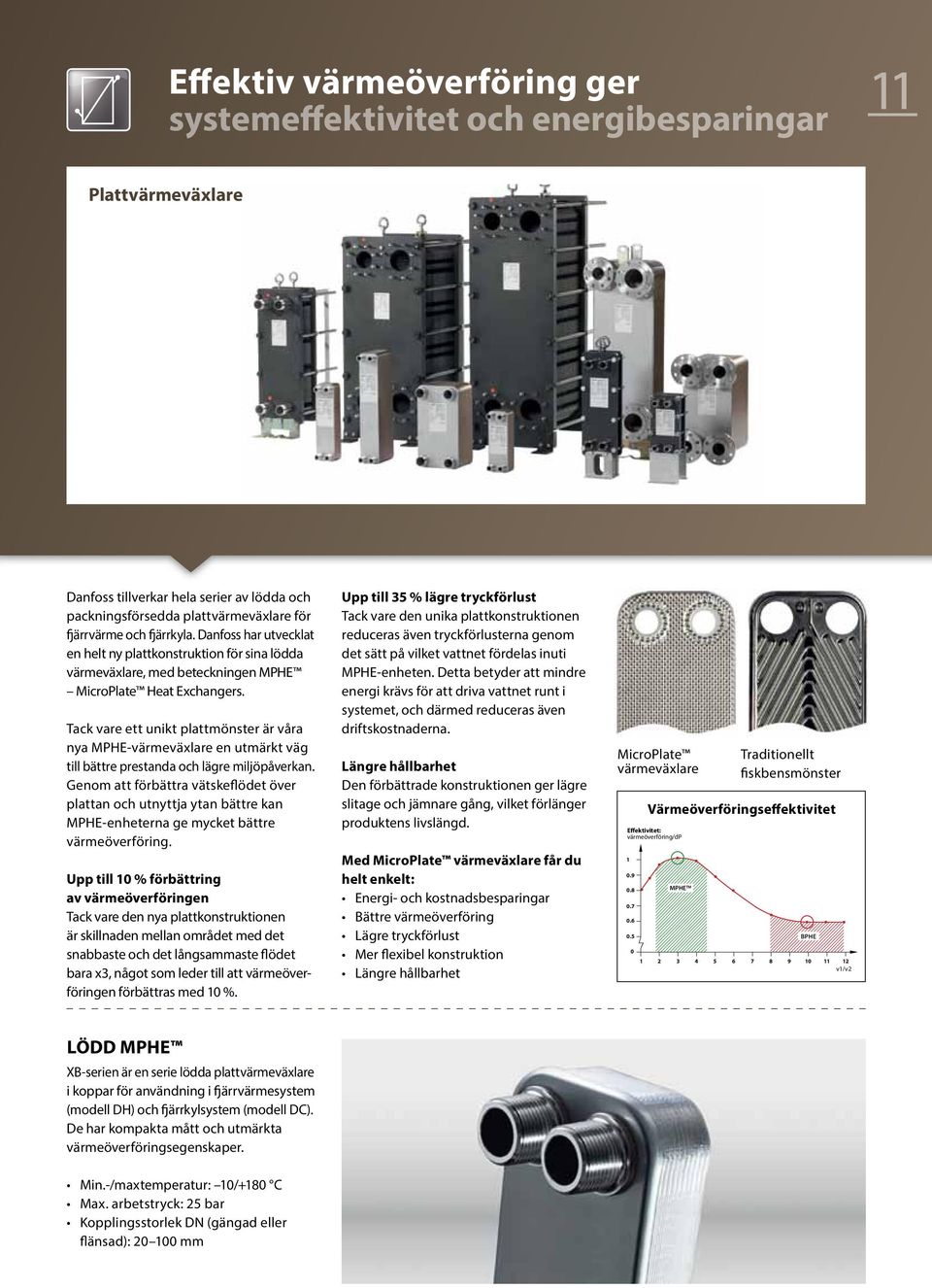

11 Effektiv värmeöverföring ger systemeffektivitet och energibesparingar 11 Plattvärmeväxlare Danfoss tillverkar hela serier av lödda och packningsförsedda plattvärmeväxlare för fjärrvärme och fjärrkyla. Danfoss har utvecklat en helt ny plattkonstruktion för sina lödda värmeväxlare, med beteckningen MPHE MicroPlate Heat Exchangers. Tack vare ett unikt plattmönster är våra nya MPHE-värmeväxlare en utmärkt väg till bättre prestanda och lägre miljöpåverkan. Genom att förbättra vätskeflödet över plattan och utnyttja ytan bättre kan MPHE-enheterna ge mycket bättre värmeöverföring. Upp till 10 % förbättring av värmeöverföringen Tack vare den nya plattkonstruktionen är skillnaden mellan området med det snabbaste och det långsammaste flödet bara x3, något som leder till att värmeöverföringen förbättras med 10 %. Upp till 35 % lägre tryckförlust Tack vare den unika plattkonstruktionen reduceras även tryckförlusterna genom det sätt på vilket vattnet fördelas inuti MPHE-enheten. Detta betyder att mindre energi krävs för att driva vattnet runt i systemet, och därmed reduceras även driftskostnaderna. Längre hållbarhet Den förbättrade konstruktionen ger lägre slitage och jämnare gång, vilket förlänger produktens livslängd. Med MicroPlate värmeväxlare får du helt enkelt: Energi- och kostnadsbesparingar Bättre värmeöverföring Lägre tryckförlust Mer flexibel konstruktion Längre hållbarhet MicroPlate värmeväxlare Effektivitet: värmeöverföring/dp MPHE TM Traditionellt fiskbensmönster Värmeöverföringseffektivitet BPHE v1/v2 Lödd MPHE XB-serien är en serie lödda plattvärmeväxlare i koppar för användning i fjärrvärmesystem (modell DH) och fjärrkylsystem (modell DC). De har kompakta mått och utmärkta värmeöverföringsegenskaper. Min.-/maxtemperatur: 10/+180 C Max. arbetstryck: 25 bar Kopplingsstorlek DN (gängad eller flänsad): mm

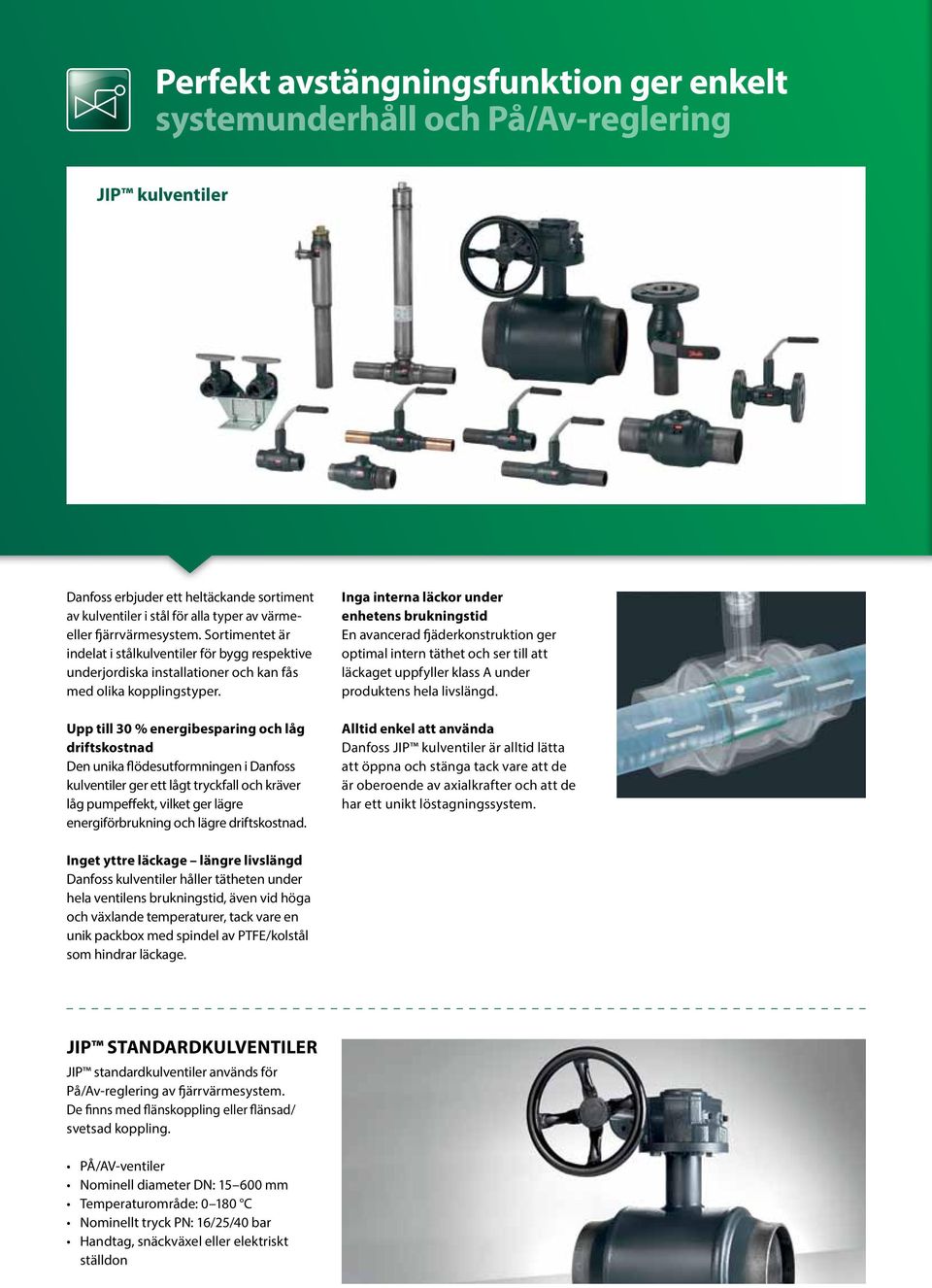

12 Perfekt avstängningsfunktion ger enkelt systemunderhåll och På/Av-reglering JIP kulventiler Danfoss erbjuder ett heltäckande sortiment av kulventiler i stål för alla typer av värmeeller fjärrvärmesystem. Sortimentet är indelat i stålkulventiler för bygg respektive underjordiska installationer och kan fås med olika kopplingstyper. Upp till 30 % energibesparing och låg driftskostnad Den unika flödesutformningen i Danfoss kulventiler ger ett lågt tryckfall och kräver låg pumpeffekt, vilket ger lägre energiförbrukning och lägre driftskostnad. Inga interna läckor under enhetens brukningstid En avancerad fjäderkonstruktion ger optimal intern täthet och ser till att läckaget uppfyller klass A under produktens hela livslängd. Alltid enkel att använda Danfoss JIP kulventiler är alltid lätta att öppna och stänga tack vare att de är oberoende av axialkrafter och att de har ett unikt löstagningssystem. Inget yttre läckage längre livslängd Danfoss kulventiler håller tätheten under hela ventilens brukningstid, även vid höga och växlande temperaturer, tack vare en unik packbox med spindel av PTFE/kolstål som hindrar läckage. JIP Standardkulventiler JIP standardkulventiler används för På/Av-reglering av fjärrvärmesystem. De finns med flänskoppling eller flänsad/ svetsad koppling. PÅ/AV-ventiler Nominell diameter DN: mm Temperaturområde: C Nominellt tryck PN: 16/25/40 bar Handtag, snäckväxel eller elektriskt ställdon

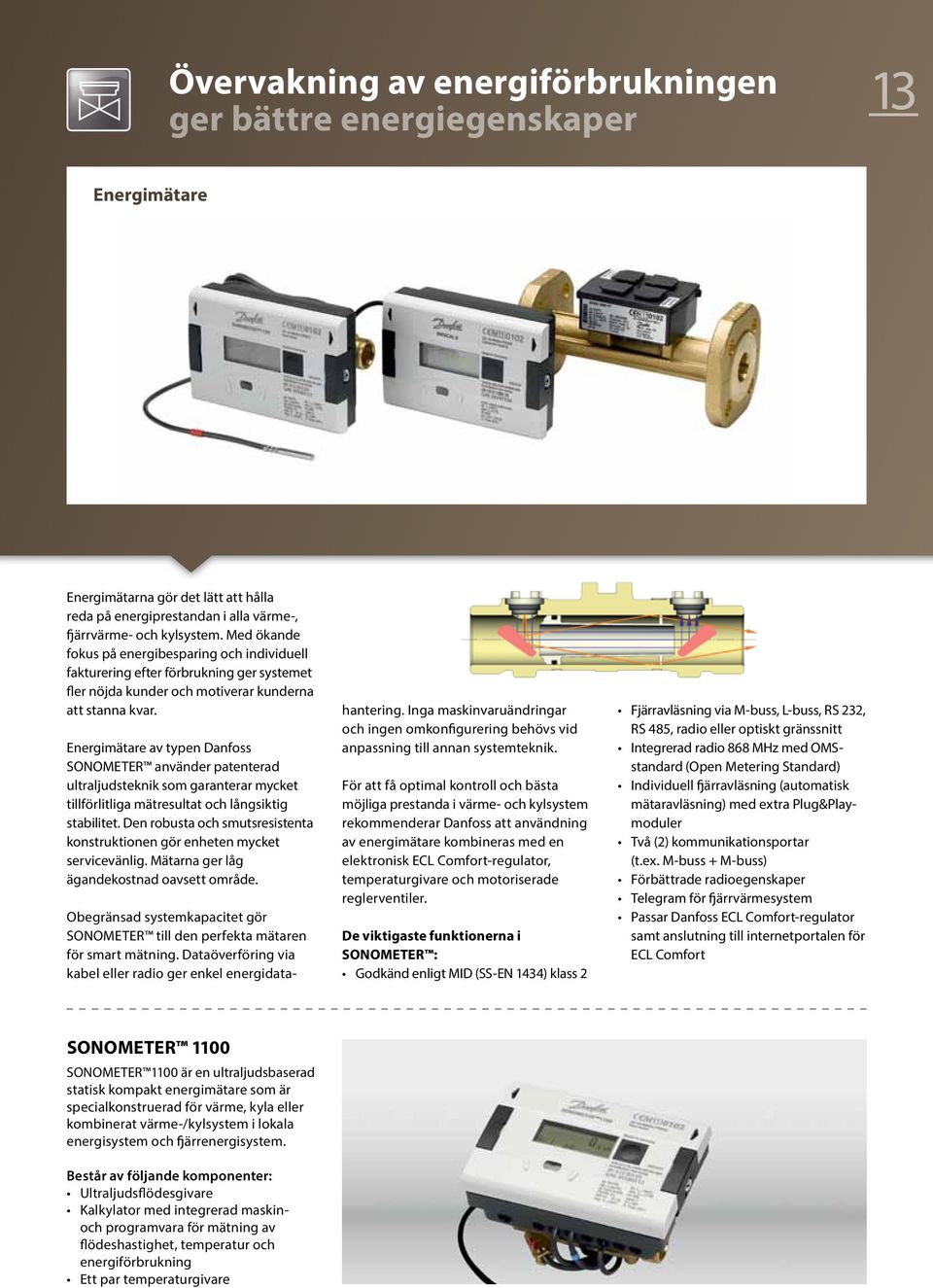

13 Övervakning av energiförbrukningen ger bättre energiegenskaper 13 Energimätare Energimätarna gör det lätt att hålla reda på energiprestandan i alla värme-, fjärrvärme- och kylsystem. Med ökande fokus på energibesparing och individuell fakturering efter förbrukning ger systemet fler nöjda kunder och motiverar kunderna att stanna kvar. Energimätare av typen Danfoss SONOMETER använder patenterad ultraljudsteknik som garanterar mycket tillförlitliga mätresultat och långsiktig stabilitet. Den robusta och smutsresistenta konstruktionen gör enheten mycket servicevänlig. Mätarna ger låg ägandekostnad oavsett område. Obegränsad systemkapacitet gör SONOMETER till den perfekta mätaren för smart mätning. Dataöverföring via kabel eller radio ger enkel energidata- hantering. Inga maskinvaruändringar och ingen omkonfigurering behövs vid anpassning till annan systemteknik. För att få optimal kontroll och bästa möjliga prestanda i värme- och kylsystem rekommenderar Danfoss att användning av energimätare kombineras med en elektronisk ECL Comfort-regulator, temperaturgivare och motoriserade reglerventiler. De viktigaste funktionerna i SONOMETER : Godkänd enligt MID (SS-EN 1434) klass 2 Fjärravläsning via M-buss, L-buss, RS 232, RS 485, radio eller optiskt gränssnitt Integrerad radio 868 MHz med OMSstandard (Open Metering Standard) Individuell fjärravläsning (automatisk mätaravläsning) med extra Plug&Playmoduler Två (2) kommunikationsportar (t.ex. M-buss + M-buss) Förbättrade radioegenskaper Telegram för fjärrvärmesystem Passar Danfoss ECL Comfort-regulator samt anslutning till internetportalen för ECL Comfort Sonometer 1100 SONOMETER 1100 är en ultraljudsbaserad statisk kompakt energimätare som är specialkonstruerad för värme, kyla eller kombinerat värme-/kylsystem i lokala energisystem och fjärrenergisystem. Består av följande komponenter: Ultraljudsflödesgivare Kalkylator med integrerad maskinoch programvara för mätning av flödeshastighet, temperatur och energiförbrukning Ett par temperaturgivare

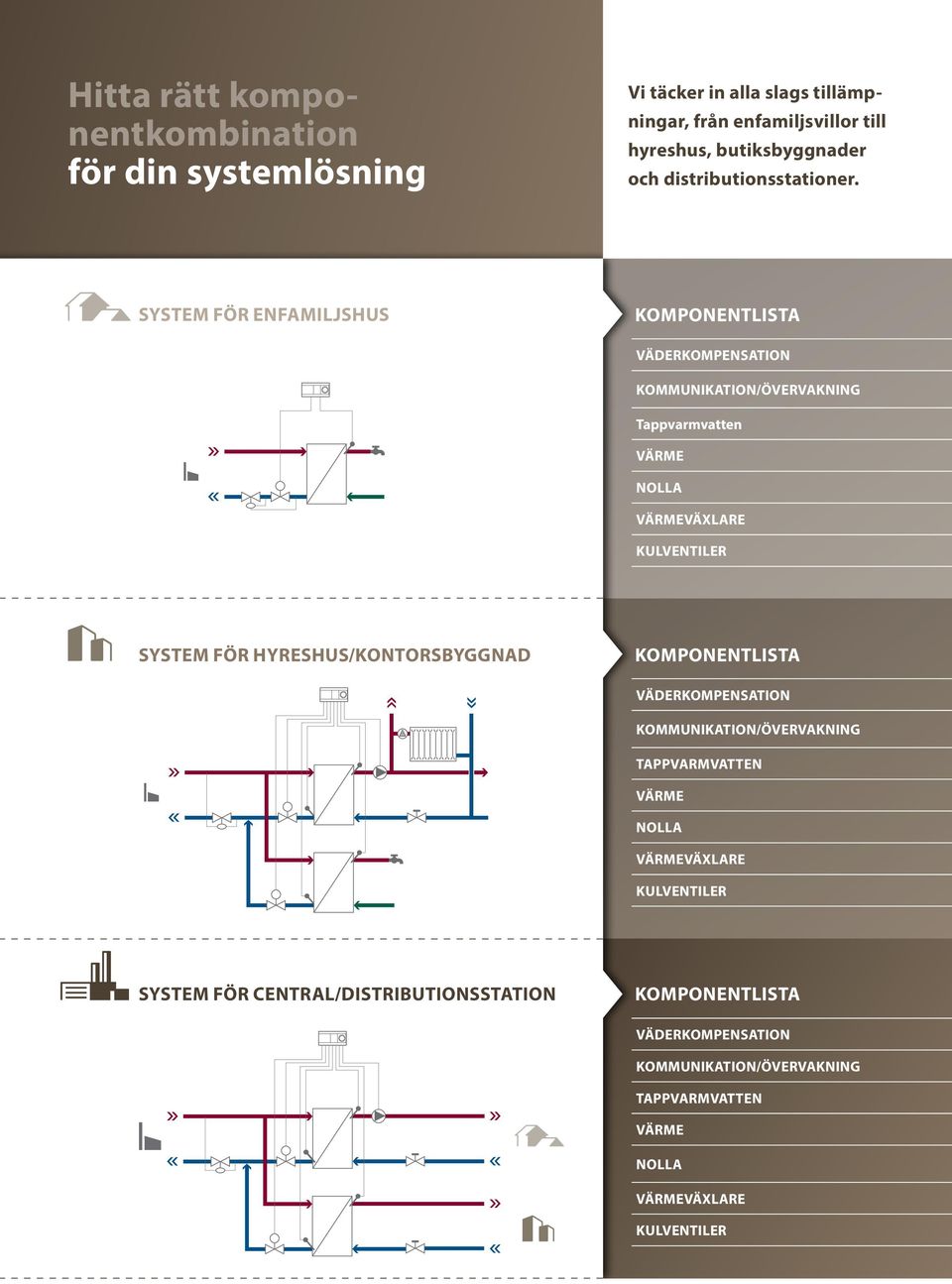

14 Hitta rätt komponentkombination för din systemlösning Vi täcker in alla slags tillämpningar, från enfamiljsvillor till hyreshus, butiksbyggnader och distributionsstationer. 0.1 System för enfamiljshus Komponentlista Väderkompensation kommunikation/övervakning Tappvarmvatten Värme Nolla Värmeväxlare Kulventiler System för hyreshus/kontorsbyggnad Komponentlista Väderkompensation kommunikation/övervakning Tappvarmvatten Värme Nolla Värmeväxlare Kulventiler System för central/distributionsstation Komponentlista Väderkompensation kommunikation/övervakning Tappvarmvatten Värme Nolla Värmeväxlare Kulventiler

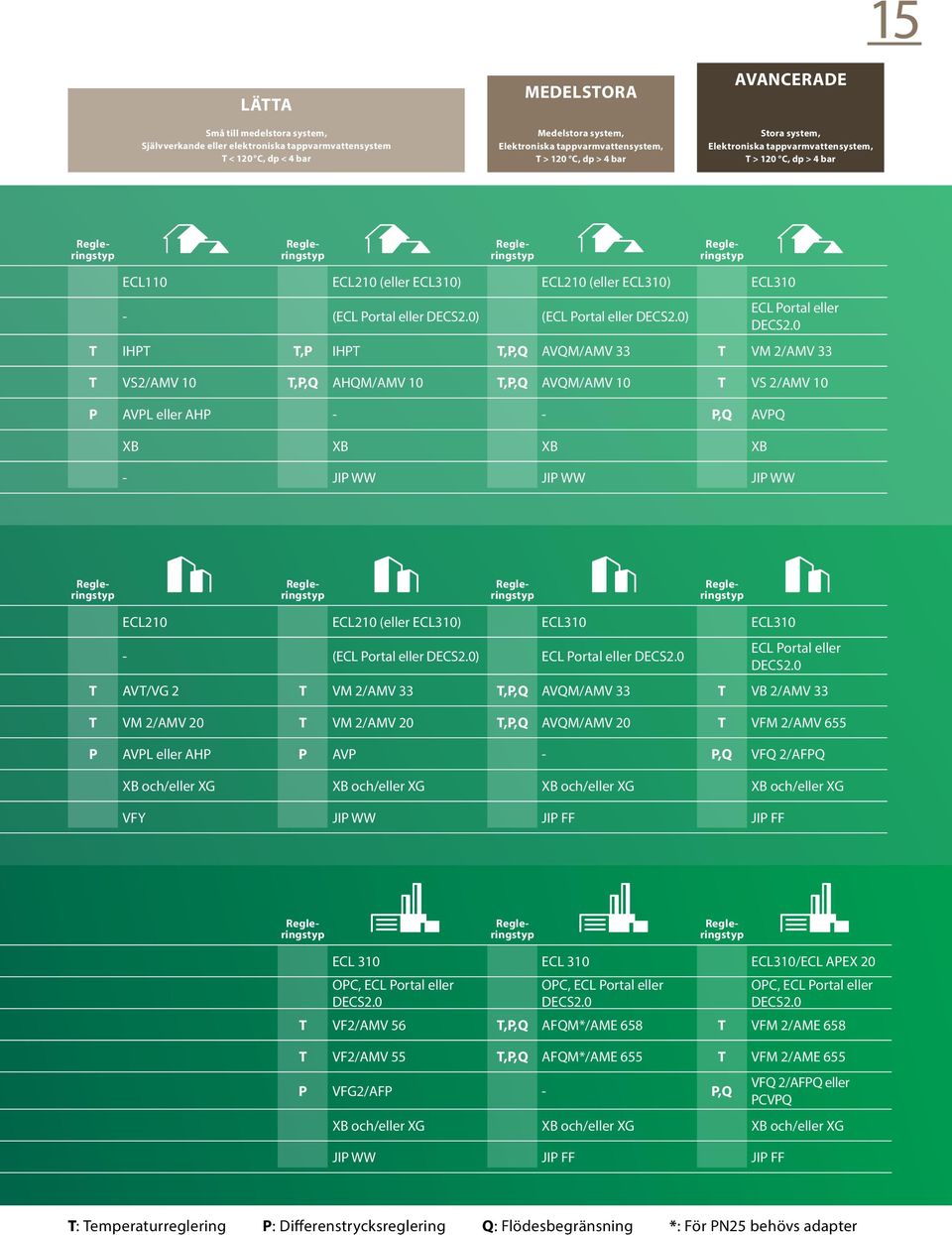

15 15 lätta medelstora avancerade Små till medelstora system, Självverkande eller elektroniska tappvarmvattensystem T < 120 C, dp < 4 bar Medelstora system, Elektroniska tappvarmvattensystem, T > 120 C, dp > 4 bar Stora system, Elektroniska tappvarmvattensystem, T > 120 C, dp > 4 bar Regleringstyp Regleringstyp Regleringstyp Regleringstyp ECL110 ECL210 (eller ECL310) ECL210 (eller ECL310) ECL310 - (ECL Portal eller DECS2.0) (ECL Portal eller DECS2.0) ECL Portal eller DECS2.0 T IHPT T,P IHPT T,P,Q AVQM/AMV 33 T VM 2/AMV 33 T VS2/AMV 10 T,P,Q AHQM/AMV 10 T,P,Q AVQM/AMV 10 T VS 2/AMV 10 P AVPL eller AHP - - P,Q AVPQ XB XB XB XB - JIP WW JIP WW JIP WW Regleringstyp Regleringstyp Regleringstyp Regleringstyp ECL210 ECL210 (eller ECL310) ECL310 ECL310 - (ECL Portal eller DECS2.0) ECL Portal eller DECS2.0 ECL Portal eller DECS2.0 T AVT/VG 2 T VM 2/AMV 33 T,P,Q AVQM/AMV 33 T VB 2/AMV 33 T VM 2/AMV 20 T VM 2/AMV 20 T,P,Q AVQM/AMV 20 T VFM 2/AMV 655 P AVPL eller AHP P AVP - P,Q VFQ 2/AFPQ XB och/eller XG XB och/eller XG XB och/eller XG XB och/eller XG VFY JIP WW JIP FF JIP FF Regleringstyp Regleringstyp Regleringstyp ECL 310 ECL 310 ECL310/ECL APEX 20 OPC, ECL Portal eller DECS2.0 OPC, ECL Portal eller DECS2.0 OPC, ECL Portal eller DECS2.0 T VF2/AMV 56 T,P,Q AFQM*/AME 658 T VFM 2/AME 658 T VF2/AMV 55 T,P,Q AFQM*/AME 655 T VFM 2/AME 655 P VFG2/AFP - P,Q VFQ 2/AFPQ eller PCVPQ XB och/eller XG XB och/eller XG XB och/eller XG JIP WW JIP FF JIP FF T: Temperaturreglering P: Differenstrycksreglering Q: Flödesbegränsning *: För PN25 behövs adapter

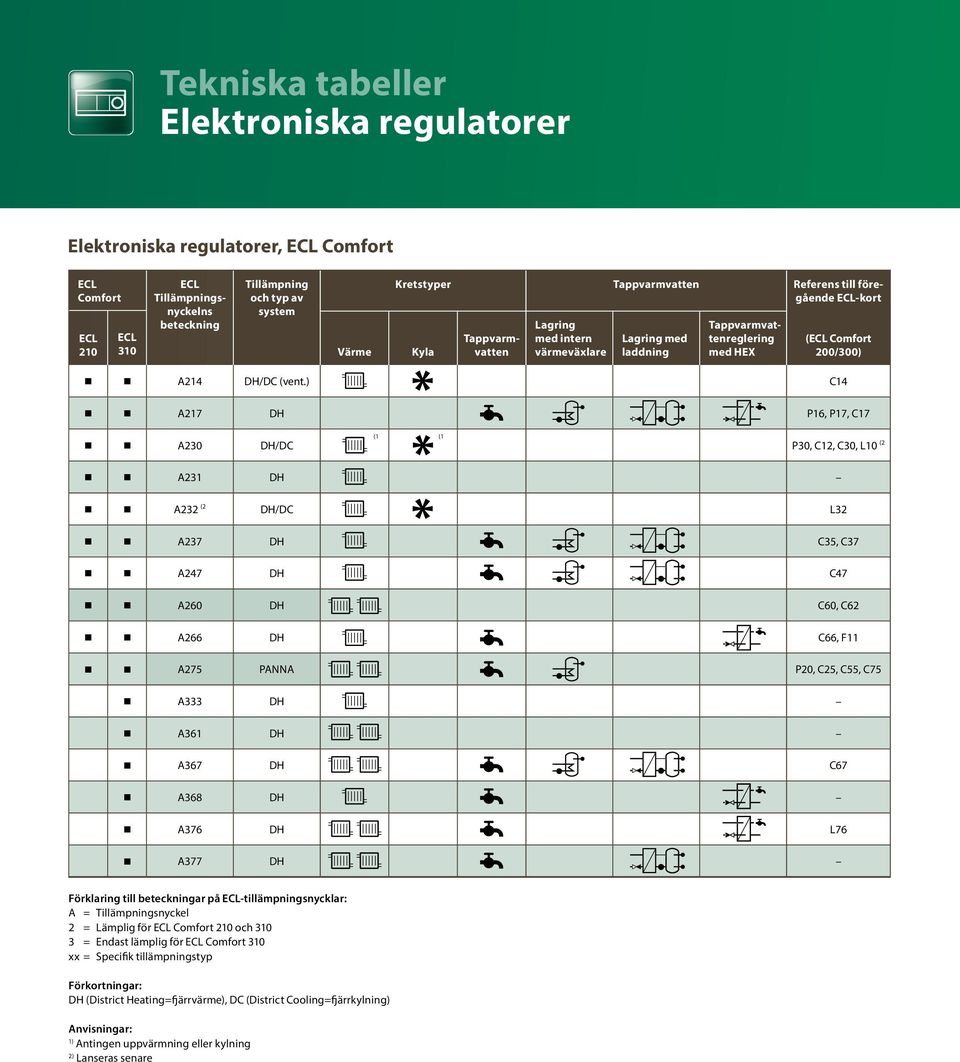

16 Tekniska tabeller Elektroniska regulatorer Elektroniska regulatorer, ECL Comfort ECL Comfort ECL Tillämpningsnyckelns beteckning Tillämpning och typ av system ECL 210 ECL 310 A214 DH/DC (vent.) A217 DH Kretstyper Värme Tappvarmvatten Kyla Lagring med intern värmeväxlare Lagring med laddning Referens till föregående ECL-kort Tappvarmvattenreglering med HEX (ECL Comfort 200/300) C14 P16, P17, C17 (1 (1 A230 DH/DC A231 DH A232 (2 DH/DC L32 A237 DH C35, C37 A247 DH C47 A260 DH C60, C62 A266 DH C66, F11 A275 PANNA A333 DH A361 DH A367 DH C67 A368 DH A376 DH L76 A377 DH Förklaring till beteckningar på ECL-tillämpningsnycklar: A = Tillämpningsnyckel 2 = Lämplig för ECL Comfort 210 och = Endast lämplig för ECL Comfort 310 xx = Specifik tillämpningstyp Förkortningar: DH (District Heating=fjärrvärme), DC (District Cooling=fjärrkylning) Anvisningar: Antingen uppvärmning eller kylning 2) Lanseras senare 1) Tappvarmvatten P30, C12, C30, L10 (2 P20, C25, C55, C75

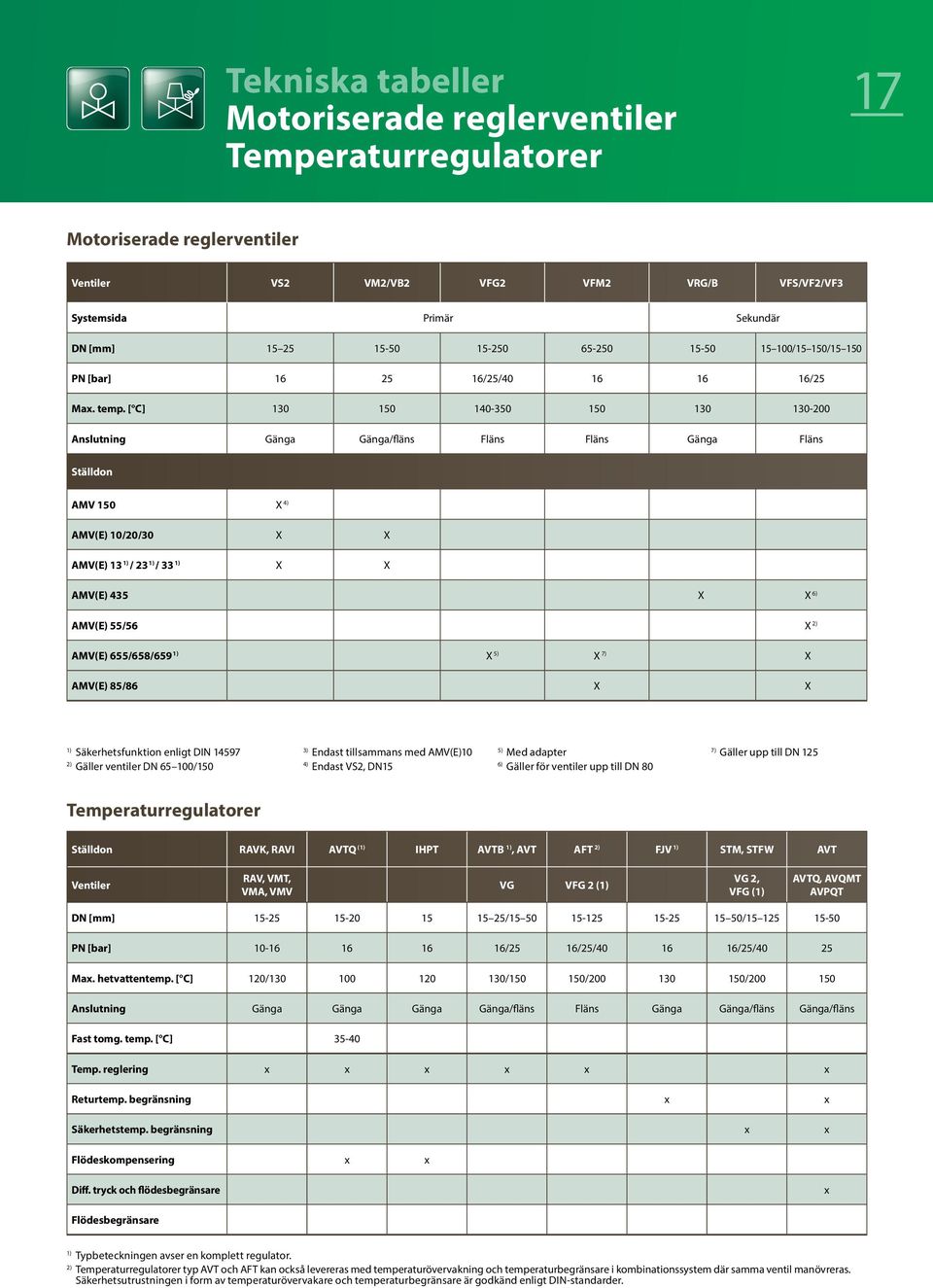

17 Tekniska tabeller Motoriserade reglerventiler Temperaturregulatorer 17 Motoriserade reglerventiler Ventiler VS2 VM2/VB2 VFG2 VFM2 VRG/B VFS/VF2/VF3 Systemsida Primär Sekundär DN [mm] /15 150/ PN [bar] /25/ /25 Max. temp. [ C] Anslutning Gänga Gänga/fläns Fläns Fläns Gänga Fläns Ställdon AMV 150 X 4) AMV(E) 10/20/30 X X AMV(E) 13 1) / 23 1) / 33 1) X X AMV(E) 435 X X 6) AMV(E) 55/56 X 2) AMV(E) 655/658/659 1) X 5) X 7) X AMV(E) 85/86 X X 1) Säkerhetsfunktion enligt DIN ) Gäller ventiler DN /150 3) Endast tillsammans med AMV(E)10 4) Endast VS2, DN15 5) Med adapter 6) Gäller för ventiler upp till DN 80 7) Gäller upp till DN 125 Temperaturregulatorer Ställdon RAVK, RAVI AVTQ (1) IHPT AVTB 1), AVT AFT 2) FJV 1) STM, STFW AVT Ventiler RAV, VMT, VMA, VMV VG VFG 2 (1) VG 2, VFG (1) AVTQ, AVQMT AVPQT DN [mm] / / PN [bar] /25 16/25/ /25/40 25 Max. hetvattentemp. [ C] 120/ / / / Anslutning Gänga Gänga Gänga Gänga/fläns Fläns Gänga Gänga/fläns Gänga/fläns Fast tomg. temp. [ C] Temp. reglering x x x x x x Returtemp. begränsning x x Säkerhetstemp. begränsning x x Flödeskompensering x x Diff. tryck och flödesbegränsare x Flödesbegränsare 1) Typbeteckningen avser en komplett regulator. 2) Temperaturregulatorer typ AVT och AFT kan också levereras med temperaturövervakning och temperaturbegränsare i kombinationssystem där samma ventil manövreras. Säkerhetsutrustningen i form av temperaturövervakare och temperaturbegränsare är godkänd enligt DIN-standarder.

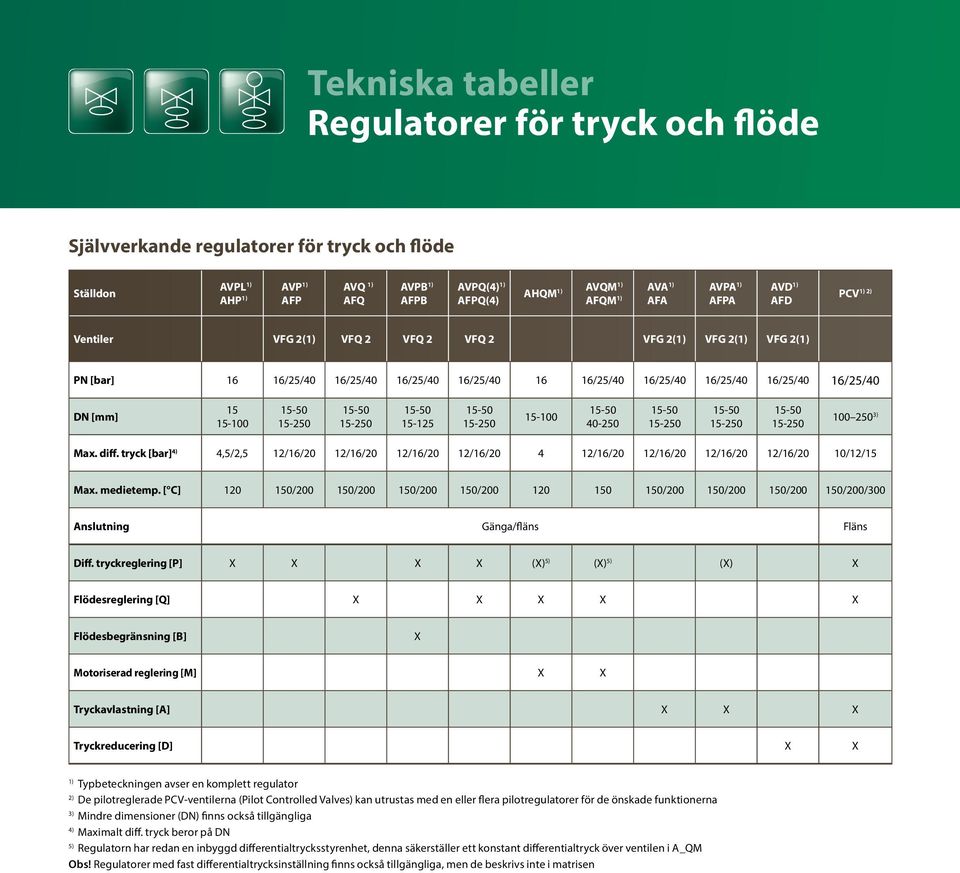

18 Tekniska tabeller Regulatorer för tryck och flöde Självverkande regulatorer för tryck och flöde Ställdon AVPL 1) AVP 1) AHP 1) AFP AVQ 1) AFQ AVPB 1) AFPB AVPQ(4) 1) AFPQ(4) AHQM 1) AVQM 1) AFQM 1) AVA 1) AFA AVPA 1) AFPA AVD 1) AFD 1) 2) PCV Ventiler VFG 2(1) VFQ 2 VFQ 2 VFQ 2 VFG 2(1) VFG 2(1) VFG 2(1) PN [bar] 16 16/25/40 16/25/40 16/25/40 16/25/ /25/40 16/25/40 16/25/40 16/25/40 16/25/40 DN [mm] ) Max. diff. tryck [bar] 4) 4,5/2,5 12/16/20 12/16/20 12/16/20 12/16/ /16/20 12/16/20 12/16/20 12/16/20 10/12/15 Max. medietemp. [ C] / / / / / / / /200/300 Anslutning Gänga/fläns Fläns Diff. tryckreglering [P] X X X X (X) 5) (X) 5) (X) X Flödesreglering [Q] X X X X X Flödesbegränsning [B] X Motoriserad reglering [M] X X Tryckavlastning [A] X X X Tryckreducering [D] X X 1) Typbeteckningen avser en komplett regulator 2) De pilotreglerade PCV-ventilerna (Pilot Controlled Valves) kan utrustas med en eller flera pilotregulatorer för de önskade funktionerna 3) Mindre dimensioner (DN) finns också tillgängliga 4) Maximalt diff. tryck beror på DN 5) Regulatorn har redan en inbyggd differentialtrycksstyrenhet, denna säkerställer ett konstant differentialtryck över ventilen i A_QM Obs! Regulatorer med fast differentialtrycksinställning finns också tillgängliga, men de beskrivs inte i matrisen

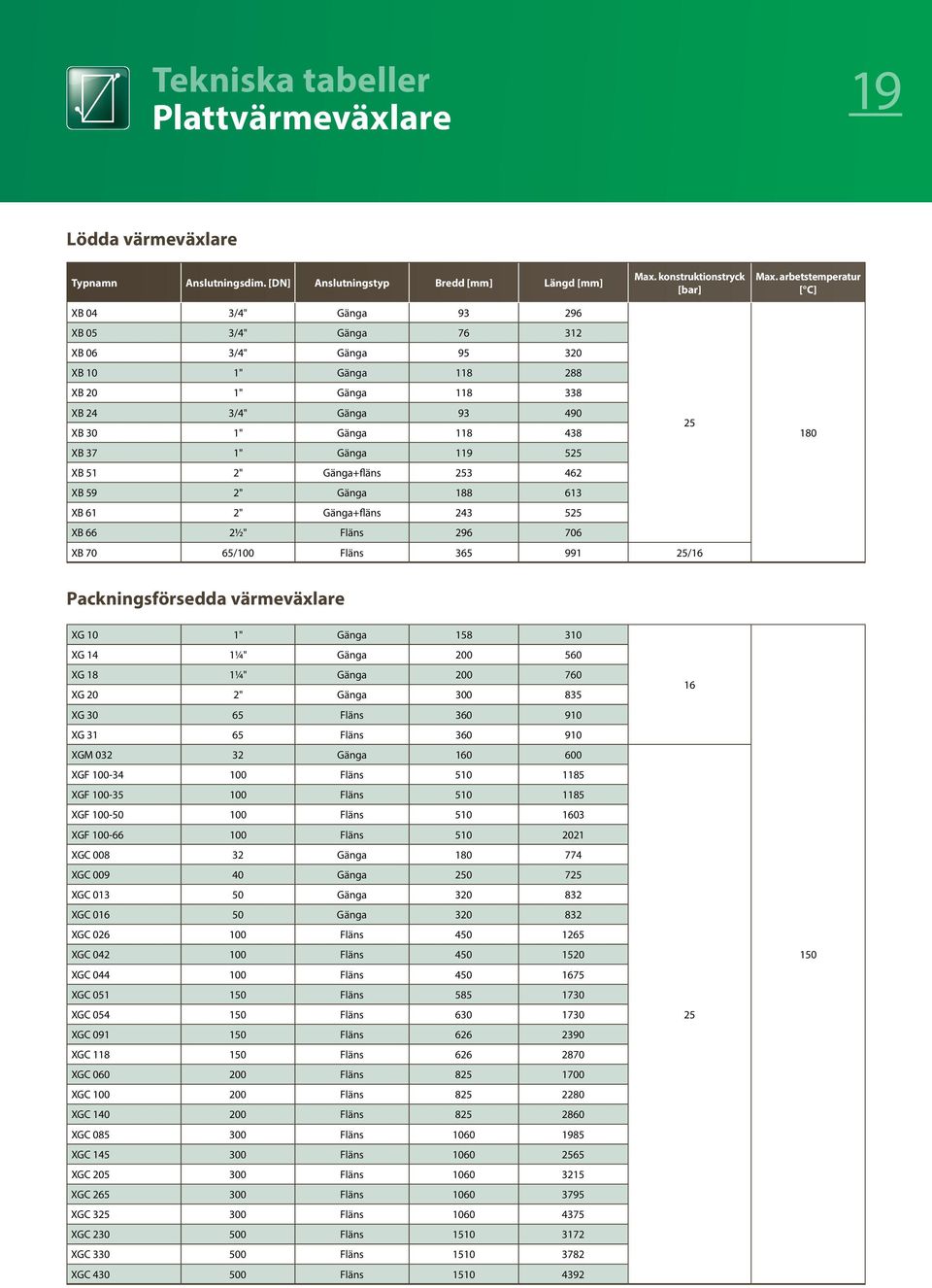

19 Tekniska tabeller Plattvärmeväxlare 19 Lödda värmeväxlare Typnamn Anslutningsdim. [DN] Anslutningstyp Bredd [mm] Längd [mm] Max. konstruktionstryck [bar] Max. arbetstemperatur [ C] XB 04 3/4" Gänga XB 05 3/4" Gänga XB 06 3/4" Gänga XB 10 1" Gänga XB 20 1" Gänga XB 24 3/4" Gänga XB 30 1" Gänga XB 37 1" Gänga XB 51 2" Gänga+fläns XB 59 2" Gänga XB 61 2" Gänga+fläns XB 66 2½" Fläns XB 70 65/100 Fläns / Packningsförsedda värmeväxlare XG 10 1" Gänga XG 14 1¼" Gänga XG 18 1¼" Gänga XG 20 2" Gänga XG Fläns XG Fläns XGM Gänga XGF Fläns XGF Fläns XGF Fläns XGF Fläns XGC Gänga XGC Gänga XGC Gänga XGC Gänga XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns XGC Fläns

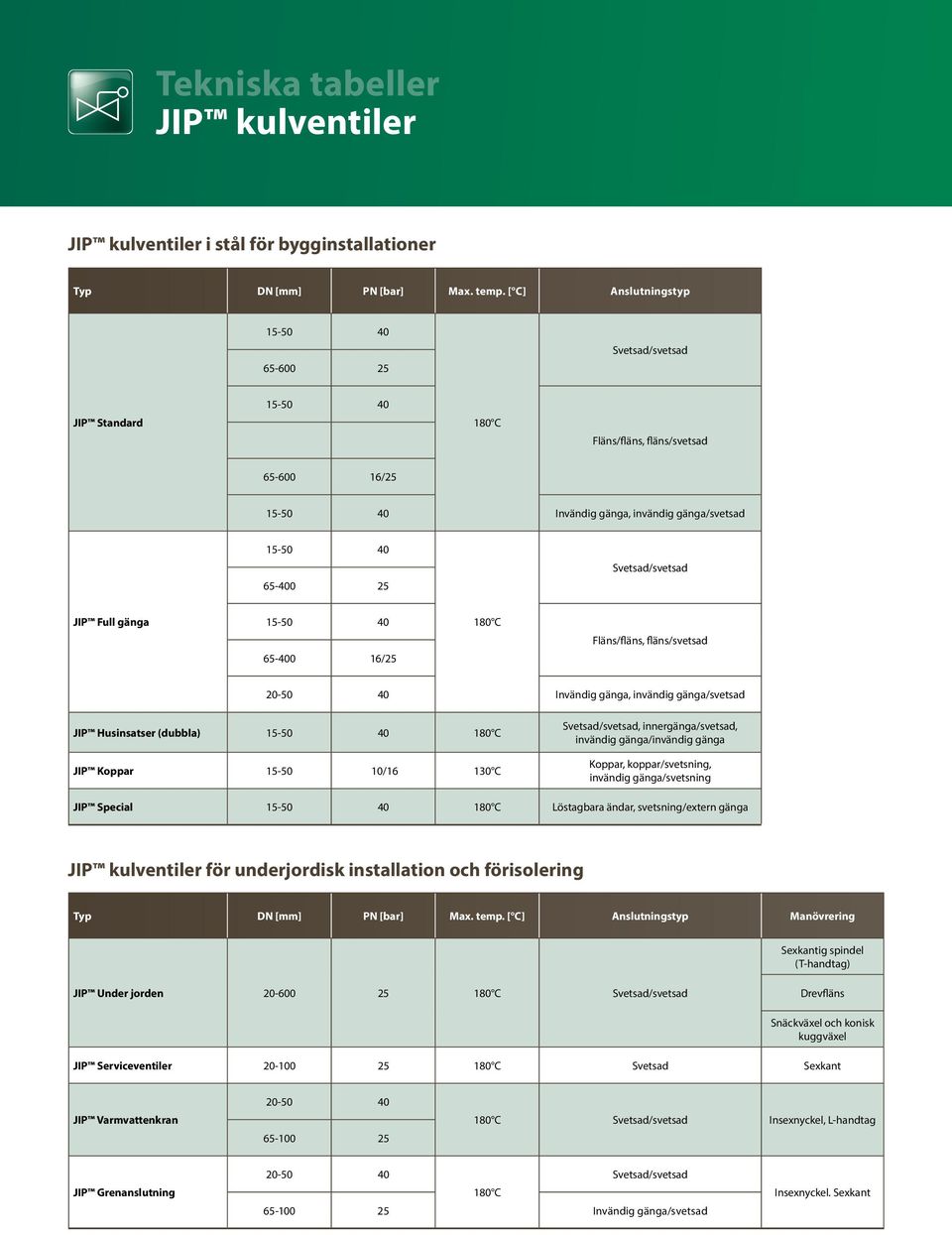

20 Tekniska tabeller JIP kulventiler JIP kulventiler i stål för bygginstallationer Typ DN [mm] PN [bar] Max. temp. [ C] Anslutningstyp Svetsad/svetsad JIP Standard 180 C Fläns/fläns, fläns/svetsad / Invändig gänga, invändig gänga/svetsad Svetsad/svetsad JIP Full gänga / C Fläns/fläns, fläns/svetsad Invändig gänga, invändig gänga/svetsad JIP Husinsatser (dubbla) C JIP Koppar / C Svetsad/svetsad, innergänga/svetsad, invändig gänga/invändig gänga Koppar, koppar/svetsning, invändig gänga/svetsning JIP Special C Löstagbara ändar, svetsning/extern gänga JIP kulventiler för underjordisk installation och förisolering Typ DN [mm] PN [bar] Max. temp. [ C] Anslutningstyp Manövrering Sexkantig spindel (T-handtag) JIP Under jorden C Svetsad/svetsad Drevfläns Snäckväxel och konisk kuggväxel JIP Serviceventiler C Svetsad Sexkant JIP Varmvattenkran C Svetsad/svetsad Insexnyckel, L-handtag JIP Grenanslutning Svetsad/svetsad 180 C Invändig gänga/svetsad Insexnyckel. Sexkant

21 Tekniska tabeller Energimätare 21 Energimätare, Sonometer Nominellt flöde qp [m³/h] 1) 0,6 1,00 1,5 2,5 3, Maximalt flöde qs [m³/h] 1, Minimiflöde standard qi [l/h] Minimiflöde utökat qi [l/h] 2) Startflöde [l/h] 1 2,5 2, DN [mm] 15/ / PN [bar] 16/25 25 Totallängd [mm] 110/130/ / värme Flödesgivare temp. omfång [ C] kyla värme/kyla ) Större dimensioner upp till m³/h för SONOMETER Fås på begäran. 2) Utökat minimiflöde för dynamiskt omfång 1:250. Fås på begäran.

22 Varför välja... Ingen klarar fjärrvärme bättre än Danfoss. Vi är stolta och samtidigt ödmjuka inför detta faktum. Vi vill också förklara varför du kan lita på oss när vi säger att valet av en Danfoss-produkt verkligen är det bästa alternativet. Det som verkligen gör skillnad På alla våra fabriker hittar du ett engagerat forsknings- och utvecklingsteam som ger oss möjligheten att klara alla lokala utmaningar och behov på direkten oavsett storlek eller krav. Och tack vare våra egna laboratorier och skickliga ingenjörer kan vi utveckla innovativa och användarvänliga produkter snabbare än någonsin. Vi gör detta samtidigt som vi håller fullständigt fokus på perfekta resultat och perfekt reglering inom många olika produktområden, t.ex. ventilkonstruktion, elektronikkonstruktion, reglerteknik, gränssnitt mellan människa och maskin samt systemprogramutveckling. Resultaten talar sitt tydliga språk: Industriledande produkter, lösningar och tjänster som fullt ut är testade och godkända och skräddarsydda efter kundernas utmaningar. Danfoss ser till att kvaliteten och tillförlitligheten blir den högsta möjliga genom standarder som ISO 9001 och ISO Just nu implementerar vi dessutom ISO/TS16949 den strängaste industristandarden för fordonsteknik. Allt börjar med kvalitet Hos Danfoss betyder kvaliteten allt. Vi vet hur en felbehäftad produkt påverkar verksamheten vad gäller förseningar, kundnöjdhet och extra kostnader. Vi vet varför hela serviceprocessen har avgörande betydelse för dina prestanda. Vi vet också att du som kund förlitar dig till 100 % på vårt engagemang och vår

23 23... det bästa alternativet? noggrannhet in i minsta detalj. Därför har vi satsat all vår erfarenhet, kunskap och forskning i varje komponent som lämnar våra produktionsanläggningar. Och detta är anledningen till att vi fokuserar intensivt på tekniskt ledarskap och teknisk kvalitet. En leverantör mängder av fördelar Som totalleverantör av automatiska reglersystem för fjärrvärmemarknaden erbjuder vi ett partnersamarbete som bygger på erfarenhet, kunskap och förtroende. När du anlitar Danfoss som ensam leverantör samarbetar du med ett företag som verkligen förstår dina vardagsbehov. Du kommer att ha en beställning mindre att skicka, en leverans mindre att hantera. Detta förbättrar inte bara prestandan i ditt system, utan sänker även dina totalkostnader. Full service var du än befinner dig Vårt serviceerbjudande är ett annat bevis på att vi verkligen bryr oss om ditt företag. Vi finns med dig från produktutveckling till rådgivning om produktval, genom orderhantering och leveranser och självfallet finns vi tillgängliga för support och problemlösning efter försäljningen. Idag finns dessa tjänster också online, där du kan hitta hjälp och teknisk information samt värdefulla råd och praktiska tips. Ett exempel är våra interaktiva dimensioneringsverktyg som du är välkommen att prova. Dessa verktyg kan hjälpa dig att välja rätt regulatorer för fjärrvärmesystem. Besök districtenergy.danfoss.com.

24 Danfoss är mer än ett välkänt namn inom värmeteknik. I mer än 75 år har vi försett kunder över hela världen med allt från komponenter till kompletta systemlösningar för fjärrvärme. I generationer har det varit vår affärsidé att hjälpa våra kunder att optimera sina system och detta är fortfarande vårt mål nu och i framtiden. Med kundernas behov som vår drivkraft och många års erfarenhet som banbrytande innovatörer levererar vi komponenter, expertkunnande och kompletta system för klimat- och energitillämpningar. En leverantör att kontakta Över 75 års erfarenhet inom energieffektivitet och systemoptimering garanterar att du får en stark partner och toppmoderna lösningar. Vi strävar efter att tillhandahålla lösningar och produkter som ger dig och dina kunder avancerad, användarvänlig teknik med minimalt underhållsbehov samt miljö- och kostnadsmässiga fördelar i kombination med omfattande service och support. Kontakta oss gärna eller besök för mer information. VBHZB107 pravda.dk
